Page 1

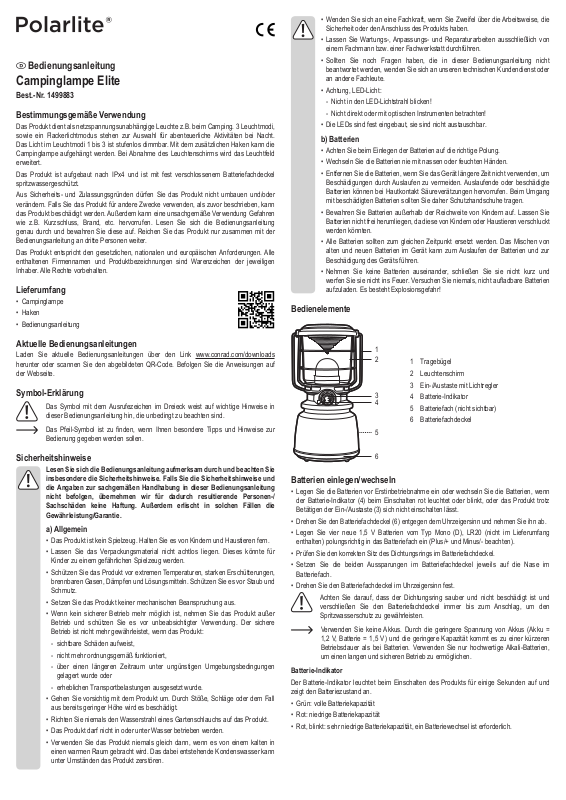

Bedienungsanleitung

Campinglampe Elite

Best.-Nr. 1499883

Bestimmungsgemäße Verwendung

Das Produkt dient als netzspannungsunabhängige Leuchte z.B. beim Camping. 3 Leuchtmodi, sowie ein Flackerlichtmodus stehen zur Auswahl für abenteuerliche Aktivitäten bei Nacht. Das Licht im Leuchtmodi 1 bis 3 ist stufenlos dimmbar. Mit dem zusätzlichen Haken kann die Campinglampe aufgehängt werden. Bei Abnahme des Leuchtenschirms wird das Leuchtfeld erweitert.

Das Produkt ist aufgebaut nach IPx4 und ist mit fest verschlossenem Batteriefachdeckel spritzwassergeschützt.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Campinglampe

• Haken

• Bedienungsanleitung

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

• Achtung, LED-Licht:

- Nicht in den LED-Lichtstrahl blicken!

- Nicht direkt oder mit optischen Instrumenten betrachten!

• Die LEDs sind fest eingebaut, sie sind nicht austauschbar.

b) Batterien

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.

• Wechseln Sie die Batterien nie mit nassen oder feuchten Händen.

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und

werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien

aufzuladen. Es besteht Explosionsgefahr!

Bedienelemente

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur

Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, starken Erschütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln. Schützen Sie es vor Staub und Schmutz.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Richten Sie niemals den Wasserstrahl eines Gartenschlauchs auf das Produkt.

• Das Produkt darf nicht in oder unter Wasser betrieben werden.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.

1 2

3 4

1 Tragebügel 2 Leuchtenschirm 3 Ein-/Austaste mit Lichtregler 4 Batterie-Indikator 5 Batteriefach (nicht sichtbar) 6 Batteriefachdeckel

Batterien einlegen/wechseln

• Legen Sie die Batterien vor Erstinbetriebnahme ein oder wechseln Sie die Batterien, wenn der Batterie-Indikator (4) beim Einschalten rot leuchtet oder blinkt, oder das Produkt trotz Betätigen der Ein-/Austaste (3) sich nicht einschalten lässt.

• Drehen Sie den Batteriefachdeckel (6) entgegen dem Uhrzeigersinn und nehmen Sie ihn ab.

• Legen Sie vier neue 1,5 V Batterien vom Typ Mono (D), LR20 (nicht im Lieferumfang enthalten) polungsrichtig in das Batteriefach ein (Plus/+ und Minus/- beachten).

• Prüfen Sie den korrekten Sitz des Dichtungsrings im Batteriefachdeckel.

• Setzen Sie die beiden Aussparungen im Batteriefachdeckel jeweils auf die Nase im Batteriefach.

• Drehen Sie den Batteriefachdeckel im Uhrzeigersinn fest.

Achten Sie darauf, dass der Dichtungsring sauber und nicht beschädigt ist und verschließen Sie den Batteriefachdeckel immer bis zum Anschlag, um den Spritzwasserschutz zu gewährleisten.

Verwenden Sie keine Akkus. Durch die geringere Spannung von Akkus (Akku =

1,2 V, Batterie = 1,5 V) und die geringere Kapazität kommt es zu einer kürzeren Betriebsdauer als bei Batterien. Verwenden Sie nur hochwertige Alkali-Batterien, um einen langen und sicheren Betrieb zu ermöglichen.

Batterie-Indikator

Der Batterie-Indikator leuchtet beim Einschalten des Produkts für einige Sekunden auf und zeigt den Batteriezustand an.

• Grün: volle Batteriekapazität

• Rot: niedrige Batteriekapazität

• Rot, blinkt: sehr niedrige Batteriekapazität, ein Batteriewechsel ist erforderlich.

Page 2

Aufhängen/Aufstellen

Verwenden Sie den Haken ausschließlich zum Aufhängen des Produkts.

• Das Produkt kann mit dem Haken aufgehängt werden. Klappen Sie den Haken auf (siehe Abbildung, rechts). Haken Sie die kleinere Hakenseite am Tragebügel (1) ein und hängen Sie die größere Hakenseite beispielsweise an eine Zeltstange. Der Haken ist beidseitig 360º drehbar.

• Zum Aufstellen, stellen Sie

das Produkt auf eine waagerechte, stabile Oberäche.

Inbetriebnahme

• Drücken Sie die Ein-/Austaste (3). Das neutralweiße Licht schaltet sich ein. Der BatterieIndikator leuchtet kurz auf und zeigt den Batteriezustand an.

• Drücken Sie jeweils kurz und zügig (innerhalb von 2 Sekunden) die Ein-/Austaste, um zwischen den verschiedenen Modi zu wechseln: Leuchtmodus 1 (neutralweiß) > Leuchtmodus 2 (kaltweiß) > Leuchtmodus 3 (warmweiß) > Flackerlichtmodus

• Drehen Sie den Lichtregler (3) im Uhrzeigersinn, um die Helligkeit des Lichts zu erhöhen, entgegen den Uhrzeigersinn, um das Licht zu dimmen (siehe Abbildung, rechts).

• Warten Sie mehr als 2 Sekunden ab und drücken kurz auf die Ein-/Austaste. Das Licht erlischt.

• Zur Erweiterung des Leuchtfeldes, Uhrzeigersinn und nehmen Sie ihn ab.

drehen Sie den Leuchtenschirm (2) entgegen dem

Lichtstrom ..................................... Leuchtmodus 1 (neutralweiß) 100 - 1000 lm

Leuchtmodus 2 (kaltweiß) 80 - 540 lm Leuchtmodus 3 (warmweiß) 60 - 400 lm

Abstrahlwinkel .............................. 360 º

Schutzart ...................................... IPx4

Betriebs-/Lagerbedingungen ........ -10 bis +40 ºC, 30 – 85 % relative Luftfeuchte

Abmessungen (ø x H) ................... 13 x 25 cm

Gewicht ......................................... 720 g

Pege und Reinigung

• Tauchen Sie das Produkt nicht in Wasser ein.

• Entnehmen Sie vor der Reinigung die Batterien.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Verwenden Sie ein trockenes, weiches Tuch zur Reinigung des Produkts.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom

b) Batterien

Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet,

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Produkt.

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe

aller gebrauchten Batterien verpichtet; eine Entsorgung über den Hausmüll ist

untersagt.

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Technische Daten

Stromversorgung .......................... 4 x 1,5 V Batterie, Typ Mono (D), LR20

Leistungsaufnahme ...................... max. 11,5 W

Betriebszeit ................................... Leuchtmodus 1 (neutralweiß) 5,5 - 250 Stunden

Leuchtmodus 2 (kaltweiß) 11 - 300 Stunden Leuchtmodus 3 (warmweiß) 11 - 300 Stunden Flackerlichtmodus 30 Stunden

Leuchtmittel .................................. Ingesamt 24 (nicht wechselbar):

12 x kaltweiße LED, 12 x warmweiße LED

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Diese Bedienungsanleitung ist eine Publikation der CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle Rechte einschließlich Übersetzung

vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Page 3

Operating instructions

Camping lamp Elite

Item no. 1499883

Intended use

The product is intended for use as a light source independent of the mains voltage, e.g. for

camping. The product offers 3 light modes and a ickering mode for nighttime adventures. The

light in modes 1 to 3 is steplessly dimmable. Use the provided hook to hang up the camping lamp. Remove the lamp shade for a wider beam.

The product features a IPx4 design and is splashproof when the battery compartment lid is closed.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged.

In addition, improper use can cause hazards such as short circuiting, re etc. Read the

instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

Delivery content

• Camping lamp

• Hook

• Operating instructions

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an

expert or at a qualied shop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

• Attention, LED light:

- Do not look directly into the LED light!

- Do not look into the beam directly or with optical instruments!

• The LEDs are permanently installed and non-replaceable.

b) Batteries

• Correct polarity must be observed while inserting the batteries.

• Never replace the batteries with wet or moist hands.

• Batteries should be removed from the device if it is not used for a long period of time to avoid damage through leaking. Leaking or damaged batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted batteries.

• Batteries must be kept out of reach of children. Do not leave batteries lying around, as there is risk, that children or pets swallow them.

• All batteries should be replaced at the same time. Mixing old and new batteries in the device can lead to battery leakage and device damage.

• Do not disassemble, short-circuit or throw batteries into re. Never recharge non- rechargeable batteries. There is a risk of explosion!

Operating elements

Up-to-date operating instructions

Download the latest operating instructions from our website www.conrad.com/downloads or scan the printed QR code. Follow the instructions on the website.

Description of symbols

The symbol with an exclamation mark in a triangle indicates important instructions

contained in these operating instructions that must be followed.

The arrow symbol alerts the user to the presence of important tips and notes on

using the device.

Safety instructions

Read the operating instructions carefully and especially observe the safety

information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/ guarantee.

a) General

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

• Protect the product from extreme temperatures, strong jolts, ammable gases, vapours and solvents. Shield the product from dust and dirt.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Never point a garden hose at the product.

• The product must not be used in or under water.

• Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product.

1 2

3 4

1 Handle 2 Lampshade 3 On/off button with light controller 4 Battery indicator 5 Battery compartment (not depicted) 6 Battery compartment lid

Inserting/changing batteries

• Insert batteries before rst use or replace the batteries when the battery indicator (4) lights

up red or ashes when you turn on the product or if the product does not turn on when you

press the on/off button (3).

• Turn the battery compartment lid (6) counter clockwise and remove it.

• Insert four new 1.5 V batteries, type mono (D), LR20 (not included), into the battery compartment, observing correct polarity (positive/+ and negative/-).

• Make sure the sealing ring on the battery compartment lid is secure.

• Place both recesses in the battery compartment lid onto the respective notches in the battery compartment.

• Fasten the battery compartment lid by turning clockwise.

Make sure the sealing ring is clean and undamaged and always close the battery compartment lid fully to ensure splashproof protection.

Do not use rechargeable batteries. The lower voltage of rechargeable batteries

(rechargeable battery = 1.2 V, battery = 1.5 V) and the lower capacity result in a shorter operating time compared to normal batteries. Use only premium quality alkaline batteries to guarantee extended, sure operation.

Battery indicator

The battery indicator lights up for a few seconds when you turn on the product to show the battery charge state.

• Green: Full battery capacity

• Red: Low battery capacity

• Flashing red: Very low battery capacity, replace batteries immediately.

Page 4

Hanging/Setting up

Use the hook to hang the product only.

• The product can be hung up using the hook. Fold open the hook (see illustration at right).

Hook the

smaller side of the hook under the handle (1) and hang the larger side of the hook on a tent pole, etc. Both ends of the hook rotate 360°.

• To set up the product, place it on a horizontal, stable surface.

Operation

• Push the on/off button (3). The neutral white light turns on. The battery indicator lights up for a few seconds to show the battery charge state.

• Repeatedly and quickly press the on/off switch (within 2 seconds) to switch between the product’s modes: Light mode 1 (neutral white) > light mode 2 (cold white) > light mode 3

(warm white) > ickering mode

• Turn the light controller (3) clockwise to increase brightness and counterclockwise to dim (see illustration at right).

• Wait for longer than 2 seconds and press the on/ off button again. The light goes out.

• Turn the

lamp shade (2) counter clockwise to

remove it for a wider beam.

Cleaning and care

• Never submerge the product in water.

• Remove the batteries before cleaning.

• Under no circumstances use aggressive cleanings agents, cleaning alcohol or other chemical solutions since these can penetrate the housing or impair functionality.

• Use a dry, soft cloth for cleaning the product.

Disposal

a) Product

Electronic devices are recyclable waste and must not be disposed of in the

household waste. At the end of its service life, dispose of the product in accordance with applicable regulatory guidelines.

Remove any inserted batteries and dispose of them separately from the product.

b) Batteries

You as the end user are required by law (Battery Ordinance) to return all used

batteries. Disposing of them in the household waste is prohibited.

Contaminated batteries are labeled with this symbol to indicate that disposal in the

domestic waste is forbidden. The designations for the heavy metals involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead (name on batteries, e.g. below the trash icon on the left).

Used batteries can be returned to collection points in your municipality, our stores or wherever batteries are sold.

You thus fulll your statutory obligations and contribute to the protection of the environment.

Technical data

Power supply ................................ 4 x 1.5 V batteries, type Mono (D), LR20

Power consumption ...................... max. 11.5 W

Operating time .............................. light mode 1 (neutral white) 5.5 - 250 hours

light mode 2 (cold white) 11 - 300 hours light mode 3 (warm white) 11 - 300 hours

ickering mode 30 hours

Illuminants .................................... total 24 (non-replaceable):

12 x cold white LEDs, 12 x warm white LEDs

Luminous ux ............................... light mode 1 (neutral white) 100 - 1000 lm

light mode 2 (cold white) 80 - 540 lm light mode 3 (warm white) 60 - 400 lm

Beam angle .................................. 360 º

Protection type .............................. IPx4

Operating/storage conditions ........ -10 to +40 °C, 30 - 85 % relative humidity

Dimensions (ø x H) ....................... 13 x 25 cm

Weight .......................................... 720 g

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

These operating instructions are published by CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. All rights including translation reserved.

Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. The operating instructions reect the current technical specications at time of print.

Page 5

Mode d'emploi

Lampe de camping Elite

Nº de commande 1499883

Utilisation prévue

Le produit sert comme éclairage p. ex. en camping et est indépendant de la tension de réseau. 3 modes d’éclairage, ainsi qu’un mode scintillant, sont disponibles pour des sorties et activités nocturnes. La lampe est munie d’un variateur sans palier dans les modes d’éclairage 1 à 3. Grâce au crochet supplémentaire, la lampe de camping peut être accrochée. La diminution de l’abat-jour diffuseur permet d’éclairer un champ plus important.

Le produit est conçu selon IPx4 et est donc protégé contre les projections d’eau si le couvercle

du compartiment des piles est bien fermé.

Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment,

cela risque d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie. Lisez attentivement le mode d’emploi et conservez le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Contenu d’emballage

• Lampe de camping

• Crochet

• Mode d’emploi

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l‘appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d‘emploi n‘a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

• Attention ! Précautions à prendre avec les lampes à LED :

- Ne regardez pas dans le faisceau de lumière LED !

- Ne le regardez pas directement ou avec des instruments optiques !

• Les diodes LED sont dénitivement intégrées et ne sont pas remplaçables.

b) Piles

• Respecter la polarité lors de l’insertion des piles.

• Ne remplacez jamais les piles si vous avez les mains humides ou mouillées.

• Retirer les piles de l'appareil s'il n'est pas utilisé pendant longtemps an d'éviter les dégâts causés par des fuites. Des piles qui fuient ou qui sont endommagées

peuvent provoquer des brûlures acides lors du contact avec la peau ; l’utilisation

de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles corrompues.

• Garder les piles hors de portée des enfants. Ne pas laisser traîner de piles car des enfants ou des animaux pourraient les avaler.

• Il convient de remplacer toutes les piles en même temps. Le mélange de piles anciennes et de nouvelles piles dans l’appareil peut entraîner la fuite de piles et endommager l’appareil.

• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne jamais recharger des piles non rechargeables. Il existe un risque d’explosion !

Éléments de fonctionnement

Mode d’emploi actualisé

Téléchargez les instructions actualisées du mode d’emploi via le lien www.conrad.com/ downloads ou scannez le code QR illustré. Suivez les instructions du site Internet.

Explication des symboles

Dans ce mode d’emploi, le symbole avec le point d'exclamation dans un triangle

indique des instructions importantes qui doivent être respectées.

Le symbole « èche » est utilisé pour pointer certains conseils et instructions

spéciques sur le fonctionnement.

Consignes de sécurité

Lisez le mode d’emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/ garantie sera alors annulée.

a) Généralités

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour enfants très dangereux.

• Gardez le produit à l’abri de températures extrêmes, de secousses intenses, de

gaz inammables, de vapeurs et de solvants. Protégez-le de la poussière et la

saleté.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit :

- présente des traces de dommages visibles ;

- le produit ne fonctionne plus comme il devrait,

- a été stocké pour une période prolongée dans des conditions défavorables ou bien

- a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l’appareil peut être endommagé.

• Ne dirigez jamais le jet d'un tuyau d'eau vers le produit.

• Le produit ne doit pas être utilisé dans ou sous l'eau.

• N’allumez jamais l’appareil immédiatement quand il vient détire mis dune pièce froide dans une pièce chaude. L'eau de condensation qui en résulte pourrait, dans des conditions défavorables, détruire l’appareil.

1 2

3 4

1 Anse 2 Abat-jour diffuseur 3 Touche marche/arrêt avec bouton de réglage

de l’éclairage 4 Voyant des piles 5 Compartiment des piles (non visible) 6 Couvercle du compartiment des piles

Insertion/remplacement des piles

• Avant la première mise en service, insérez les piles ou remplacez les piles lorsque le voyant des piles (4) s’allume en rouge ou clignote lors de la mise en marche ou si le produit ne s’allume pas bien que vous activez la touche marche/arrêt (3).

• Tournez le couvercle du compartiment des piles (6) dans le sens inverse des aiguilles d’une montre et enlevez-le.

• Insérez quatre nouvelles piles de 1,5 V de type Mono (D), LR20 (non comprises dans le contenu de l’emballage) en respectant bien la polarité indiquée dans le compartiment des piles (observer le plus/+ et moins/-).

• Vériez bien le bon positionnement du joint d’étanchéité du couvercle du compartiment des piles.

• Placez les deux évidements du couvercle du compartiment des piles sur chaque bec dans le compartiment des piles.

• Tournez le couvercle du compartiment des piles dans le sens des aiguilles d’une montre.

Veillez à ce que le joint d’étanchéité ne soit pas endommagé et soit toujours propre. Refermez toujours le couvercle du compartiment des piles jusqu’à l’enclenchement,

an de garantir une protection contre les projections d’eau.

N’utilisez pas d’accus. À cause de la plus faible tension des accus (accumulateur =

1,2 V, pile = 1,5 V) et de leur plus faible capacité, il faut prendre en considération que la durée de fonctionnement sera plus courte qu'avec des piles. Utilisez seulement

des piles alcalines de grande qualité, an de permettre un fonctionnement long et

sûr.

Voyant des piles

Le voyant des piles s’allume pour quelques secondes lors de la mise sous tension du produit et indique le niveau de charge des piles.

• Vert : pleine capacité des piles

• Rouge : faible capacité des piles

• Rouge, clignotant : la capacité des piles est très faible, un remplacement des piles est nécessaire.

Page 6

Accrocher/positionner

Utilisez le crochet exclusivement pour l’accrochage du produit.

• Le produit peut être suspendu par le crochet. Dépliez le crochet (voir l’illustration, à droite). Accrochez le plus petit côté du

crochet sous l’anse (1) et accrochez le plus grand côté du crochet p. ex. à une barre de tente. Le crochet est pivotant des deux côtés à 360º.

• Pour bien positionner le produit, placez-le sur une surface stable et horizontale.

Mise en service

• Appuyez sur la touche marche/arrêt (3). La lumière blanche de couleur neutre s’allume. Le voyant des piles s’allume brièvement et indique l’état de chargement des piles.

• Appuyez brièvement et rapidement (dans un délai de 2 secondes) sur la touche marche/ arrêt pour basculer entre les différents modes : Mode d’éclairage 1 (blanc neutre) > mode d’éclairage 2 (blanc froid) > mode d’éclairage 3 (blanc chaud) > mode scintillant

• Tournez le bouton de réglage de l’éclairage (3) dans le sens des aiguilles d’une montre, pour augmenter la luminosité de la lumière et dans le sens inverse des aiguilles d’une montre, pour atténuer la lumière (voir l’illustration, à droite).

• Attendez plus de 2 secondes et appuyez brièvement sur la touche marche/arrêt. La lumière s’éteint.

• Pour augmenter le champ lumineux, aiguilles d’une montre et enlevez-le.

tournez l’abat-jour diffuseur (2) dans le sens inverse des

Flux lumineux ............................... mode d’éclairage 1 (blanc neutre) 100 - 1000 lm

mode d’éclairage 2 (blanc froid) 80 - 540 lm mode d’éclairage 3 (blanc chaud) 60 - 400 lm

Angle de rayonnement ................. 360 º

Type de protection ........................ IPx4

Conditions de service/stockage .... -10 à +40 ºC, 30 - 85 % d’humidité relative

Dimensions (ø x H) ....................... 13 x 25 cm

Poids ............................................. 720 g

Entretien et nettoyage

• Ne plongez pas le produit dans de l'eau !

• Avant le nettoyage, enlevez les piles.

• N‘utilisez en aucun cas des produits de nettoyage agressifs, à base d‘alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l‘appareil.

• Utilisez un chiffon sec et doux pour nettoyer le produit.

Elimination des déchets

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas

être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil

conformément aux dispositions légales en vigueur.

Retirez les piles insérées et éliminez-les séparément du produit.

b) Piles

Le consommateur nal est légalement tenu (ordonnance relative à l’élimination des

piles usagées) de rapporter toutes les piles ; il est interdit de les jeter dans les

ordures ménagères.

Les piles qui contiennent des substances toxiques sont caractérisées par les

Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement.

symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles, par ex. sous le symbole de la poubelle illustré à gauche).

Données techniques

Alimentation en électricité ............. 4 piles de 1,5 V, type Mono (D), LR20

Puissance absorbée ..................... 11,5 W maxi

Durée de fonctionnement ............. mode d’éclairage 1 (blanc neutre) 5,5 - 250 heures

mode d’éclairage 2 (blanc froid) 11 - 300 heures mode d’éclairage 3 (blanc chaud) 11 - 300 heures mode scintillant 30 heures

Source lumineuse ......................... au total 24 diodes (non remplaçables) :

12 LED couleur blanc froid, 12 LED couleur blanc chaud

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Ces instructions d’utilisation sont publiées par CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Tous droits réservés, y-compris ceux de traduction.

La reproduction par n’importe quelle méthode, p. ex. photocopies, microlms, ou la capture dans des systèmes de

traitement électronique des données exigent l’approbation écrite préalable de l’éditeur. La réimpression, même partielle,

est interdite. Les instructions d’utilisation reètent les spécications techniques applicables au moment de l’impression.

Page 7

Gebruiksaanwijzing

Campinglamp Elite

Bestelnr. 1499883

Bedoeld gebruik

Dit product dient als onafhankelijk van het elektrisch net werkende lamp bijvoorbeeld voor

op de camping. 3 lichtstanden, zowel als een ikkerfunctie, zorgen voor licht bij avontuurlijke

activiteiten ‘s nachts. De lichtsterkte is in standen 1 tot 3 traploos dimbaar. Met de extra haak kan de campinglamp opgehangen worden. Het lichtveld wordt vergroot door het verwijderen van het lichtscherm.

Het product voldoet aan de IPx4-voorschriften en is met een stevig gesloten batterijvakdeksel ondoordringbaar voor opspattend water.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan zoals bijv. kortsluiting, brand, enz. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.

Leveringsomvang

• Campinglamp

• Haak

• Gebruiksaanwijzing

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.

• Als u nog vragen hebt die niet door deze gebruiksaanwijzingen zijn beantwoord, neem dan contact op met onze technische dienst of ander technisch personeel.

• Let op, LED-licht:

- Kijk niet in de LED-lichtstraal!

- Kijk niet direct en ook niet met optische instrumenten!

• De vast ingebouwde LED’s zijn niet te vervangen.

b) Batterijen

• Let op de juiste polariteit bij het plaatsen van de batterijen.

• Vervang batterijen nooit met natte of vochtige handen.

• De batterijen dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen aan te pakken.

• Batterijen moeten uit de buurt van kinderen worden gehouden. Laat batterijen niet rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslikken.

• Alle batterijen dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe batterijen in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.

• Batterijen mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit om niet-herlaadbare batterijen te herladen. Er bestaat dan explosiegevaar!

Bedieningselementen

Geactualiseerde gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de aanwijzingen op de website op.

Verklaring van de symbolen

Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze

gebruiksaanwijzing die beslist opgevolgd moeten worden.

Het "pijl"-symbool ziet u waar bijzondere tips en aanwijzingen over de bediening

gegeven worden.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, sterke trillingen, brandbare gassen, dampen en oplosmiddelen. Bescherm de lamp tegen stof en verontreinigingen.

• Zet het product niet onder mechanische druk.

• Als het niet langer mogelijk is het product veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd wanneer het product:

- zichtbaar is beschadigd,

- niet langer op juiste wijze werkt,

- tijdens lange periode is opgeslagen onder slechte omstandigheden, of

- onderhevig is geweest aan ernstige vervoergerelateerde druk.

• Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kunnen het product beschadigen.

• Richt nooit de waterstraal van een tuinslang op het product.

• Gebruik het product niet in of onder water.

• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte werd overgebracht. De condens die hierbij wordt gevormd, kan in bepaalde gevallen het product onherstelbaar beschadigen.

1 2

3 4

1 Draagbeugel 2 Lampenscherm 3 Aan/uit-toets met lichtregelaar 4 Batterijcontrolelampje 5 Batterijvak (niet afgebeeld) 6 Deksel batterijvak

Batterijen inleggen/vervangen

• Plaats de batterijen voor het eerste gebruik in de lamp of vervang de batterijen als het batterijcontrolelampje (4) rood brandt of knippert of als het product, ondanks het indrukken van de aan-/uitschakelaar (3), niet aan kan worden gezet.

• Draai het deksel van het batterijvak (6) tegen de wijzers van de klok in open en verwijder het.

• Leg vier nieuwe 1,5 V batterijen van het type Mono (D), LR20 (niet meegeleverd) met de juiste polariteit in het batterijvak (let op plus/+ en min/-).

• Controleer of de afdichtring het deksel van het batterijvak goed afsluit.

• Plaats de beide uitsparingen in het deksel van het batterijvak op de uitstulpingen van het batterijvak.

• Draai het deksel van het batterijvak met de wijzers van de klok mee vast.

Let erop dat de afdichtring schoon en onbeschadigd is en sluit het deksel van het batterijvak altijd tot de stuit om ervoor te zorgen dat het spatwaterdicht is.

Gebruik geen accu’s. Door de lagere spanning van accu's (accu = 1,2 V, batterij

= 1,5 V) en hun lagere capaciteit is de levensduur korter dan die van batterijen. Gebruik alleen hoogwaardige alkalische batterijen om een lang en veilig gebruik mogelijk te maken.

Batterijcontrolelampje

Het batterijcontrolelampje gaat een paar seconden branden als u het product aanzet en geeft de batterijstand aan.

• Groen: volledige batterijcapaciteit

• Rood: lage batterijcapaciteit

• Rood, knipperend: zeer lage batterijcapaciteit, de batterijen moeten worden vervangen.

Page 8

Ophangen/neerzetten

Gebruik de haak uitsluitend voor het ophangen van het product.

• Het product kan aan de haak worden opgehangen. Klap de haak omhoog (zie afbeelding rechts). kleinere

Haak de

haak onder de draaggreep (1) en hang de grotere kant van de haak bijvoorbeeld op aan een tentpaal o.i.d. De haken aan beide kanten zijn 360º draaibaar.

• Plaats het product op een stabiele, horizontale ondergrond.

Ingebruikname

• Druk op de aan-/uittoets (3). Het neutraal witte licht gaat branden. De batterijcontrolelampje licht even op en geeft de batterijstand aan.

• Druk telkens kort en snel (binnen 2 seconden) op de aan-/uittoets om te wisselen tussen de verschillende standen: Lichtstand 1 (neutraal wit) > lichtstand 2 (koud wit) > lichtstand 3

(warm wit) > ikkerstand

• Draai de lichtregelaar (3) met de wijzers van de knop mee om de lichtintensiteit te verhogen en tegen de wijzers van de klok in om het licht te dimmen (zie afbeelding rechts).

• Wacht meer dan 2 seconden en druk opnieuw kort op de aan-/uittoets. De lamp dooft.

• Schroef voor vergroting van het lichtveld en verwijder het.

het lichtscherm (2) tegen de wijzers van de klok in

Lichtstroom ................................... lichtstand 1 (neutraal wit) 100 - 1000 lm

lichtstand 2 (koud wit) 80 - 540 lm lichtstand 3 (warm wit) 60 - 400 lm

Belichtingshoek ............................ 360 º

Beschermingsgraad ...................... IPx4

Bedrijfs-/opslagcondities ............... -10 tot +40 ºC, 30 – 85 % relatieve luchtvochtigheid

Afmetingen (Ø x H) ....................... 13 x 25 cm

Gewicht ......................................... 720 g

Schoonmaken en onderhoud

• Dompel het product niet onder in water.

• Verwijder de batterijen voordat u het product gaat schoonmaken.

• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplosmiddelen omdat die de behuizing kunnen beschadigen of zelfs het functioneren kunnen beïnvloeden.

• Gebruik een droog, zacht doekje om het product mee schoon te maken.

Verwijdering

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Als

het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

Verwijder de geplaatste batterijen en gooi deze afzonderlijk van het product weg.

b) Batterijen

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege

batterijen in te leveren; weggooien met het huisvuil is niet toegestaan.

Batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand

U kunt verbruikte batterijen gratis bij de verzamelpunten van uw gemeente, onze lialen of

overal waar batterijen/accu’s worden verkocht, afgeven. Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding op de batterijen staat bijv. onder het aan de linkerzijde afgebeelde vuilnisbaksymbool).

Technische gegevens

Stroomvoorziening ........................ 4 x 1,5 V batterijen, type Mono (D), LR20

Vermogensopname ...................... max. 11,5 W

Gebruiksduur ................................ lichtstand 1 (neutraal wit) 5,5 - 250 uur

lichtstand 2 (koud wit) 11 - 300 uur lichtstand 3 (warm wit) 11 - 300 uur

ikkerstand 30 uur

Lampjes ........................................ totaal 24 (niet vervangbaar):

12 x koud witte LED’s, 12 x warm witte LED’s

Distributed by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

Deze gebruiksaanwijzing is een publicatie van CEI Conrad Electronic International (HK) Limited, 18th Floor, Tower 2, Nina Tower, No. 8 Yeung Uk Road, Tsuen Wan, New Territories, Hong Kong. Alle rechten voorbehouden met inbegrip

van vertalingen. Reproducties van elke aard, bijvoorbeeld fotokopie, microverlming of de opname in elektronische

systemen voor verwerking vereisen de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook gedeeltelijk, is verboden. De gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
