Благодарим Вас за выбор продукции, выпускаемой под торговой
маркой “POLARIS”. Наши изделия разработаны в соответствии с
высокими требованиями, предъявляемыми к качеству,
функциональности и дизайну. Многолетний опыт производства по
европейским стандартам, использование современных материалов,
новых конструктивных решений и технологий гарантируют
надежность в эксплуатации и долговечность водонагревателя. Мы
уверены, что Вы будете довольны приобретением изделия торговой
марки “POLARIS”.
Перед началом эксплуатации прибора внимательно прочитайте
данную инструкцию, в которой содержится важная информация,
касающаяся Вашей безопасности, а также рекомендации по
правильному использованию прибора и уходу за ним.
Сохраняйте эту инструкцию вместе с гарантийным
талоном и кассовым чеком.
2
Обратите внимание
Важные меры предосторожности и инструкции, содержащиеся в
данном руководстве, не охватывают все возможные условия и
ситуации, которые могут возникнуть в процессе эксплуатации
водонагревателя. Следует учитывать, что невозможно предусмотреть
такие факторы, как здравый смысл, предосторожность и внимание
пользователя. Соблюдение таких факторов должно обеспечиваться
самим потребителем при эксплуатации оборудования.
1) Непосредственно перед включением заполните водонагреватель
водой. Чтобы наполнить водонагреватель водой необходимо открыть
общий вентиль водопроводной сети и вентиль использования горячей
воды. Аппарат полностью заполнен водой, когда она на полную
мощность вытекает из вентиля использования горячей воды.
Внимание! Только когда аппарат заполнен водой полностью, можно
включать в электрическую сеть нагревательный элемент.
2) перед установкой или началом использования водонагревателя
убедитесь, что напряжение в сети соответствует требованиям,
указанным в технических характеристиках прибора.
3) Прибор должен быть надежно заземлен.
4) Отключайте прибор от электросети, если нет подачи воды в
центральной линии водоснабжения.
5) Зимой и в холодных районах при длительном неиспользовании
нагревателя сливайте воду из нагревателя. Для этого: закройте вентиль
подачи холодной воды к водонагревателю, откройте сливной кран
горячей воды на смесителе, откройте сливную горловину удаления
отстоя на предохранительном клапане (следите за тем, чтобы не
ошпариться), слейте воду.
6) При длительном неиспользовании нагревателя отключите
водонагреватель от электросети.
7) В случае возникновения неисправностей прибора обращайтесь к
официальному продавцу или квалифицированному специалисту.
8) Данный прибор не предназначен для использования людьми
(включая детей), у которых есть физические, нервные или психические
отклонения или недостаток опыта и знаний, за исключением случаев,
когда за такими лицами осуществляется надзор или проводится их
инструктирование относительно использования данного прибора
3
Назначение и область применения
лицом, отвечающим за их безопасность.
Необходимо осуществлять надзор за детьми с целью недопущения их
игр с прибором
9) Во избежание размножения бактерий и «цветения» воды в баке
водонагревателя рекомендуется устанавливать поддержание
температуры воды не ниже 60°С.
10) Для обеспечения хорошего качества воды и долгой службы
водонагревателя производите замену анода не реже 1 раза в год.
11) Внимание! Вода из водонагревателя не предназначена для
питья и приготовления пищи.
Электрический накопительный водонагреватель предназначен для
обеспечения горячего водоснабжения квартир, дач, бань и других
бытовых помещений.
1. Требования безопасности
Изготовитель предупреждает, что ненадлежащее выполнение
требований данной инструкции, а также самовольное
«усовершенствование» конструкции прибора, может привести к
опасным для здоровья и жизни потребителя последствиям.
Электрическое подсоединение должно выполняться в
соответствии с правилами раздела «3.3 Электрическое
подсоединение».
Предохранительный клапан, входящий в комплект поставки,
нельзя заглушать или заменять изделиями с худшими
характеристиками, чем поставляемый в комплекте.
Монтаж и подключение водонагревателя должны производить
специалисты, имеющие необходимую квалификацию.
Внимание! Запрещается устанавливать горизонтально
вертикальные водонагреватели, и вертикально горизонтальные.
Подсоединяемые к водонагревателю шланги и соединения
должны выдерживать: давление до 14 бар (1,4 MPa) и
4
температуру до +100°С.
Прибор обязательно должен быть заземлен.
Если аппарат не будет использоваться в течение зимнего
периода (например, на даче) то, во избежание разрушения
изделия вследствие расширения воды при замерзании в
водонагревателе, следует отключить водонагреватель от
электрической сети и слить всю воду из аппарата.
Водонагреватель подключается к водопроводной сети, имеющей
давление не ниже 0,05 и не выше 0,6 МРа и не имеющей
(постоянно или временно) горячей воды. При давлении 0,45 –
0,6МРа необходима установка понижающего редуктора.
Внимание! Водонагреватель можно устанавливать только в
домах, имеющих заземление.
Внимание! Водонагреватель подключать только к
однофазному напряжению.
2. Техническое описание
1. Прибор может использоваться в широких диапазонах значений
давления воды и ее объемов; способен обеспечивать
одновременно несколько потребителей воды.
2. Внутренние стенки прибора изготовлены из
высококачественной нержавеющей стали.
3. Прибор обладает хорошими теплоизолирующими свойствами,
что позволяет поддерживать температуру воды в течение
длительного времени.
4. Защита от перепадов давления воды (при давлении воды,
превышающем 6 бар (0,6 МРа), происходит автоматический
сброс давления).
5. Защита от перегрева.
6. Регулировка температуры осуществляется в пределах 30°С –
75°С.
7. Индикатор работы, указатель температуры, регулятор
температуры, переключатель мощности (только для моделей
FDMS-30V, FDMS-50V, FDMS-80V) и двухполюсный
термопредохранитель встроены в водонагреватель.
5
Во время работы бак водонагревателя постоянно находится под
давлением магистрали холодной воды. Воду нагревает находящийся в
нижней части бака нагревательный элемент. При потреблении горячей
воды, холодная вода поступает в нижнюю часть бака и вытесняет
нагретую воду через трубку забора горячей воды в верхней части бака
в распределительную магистраль горячего водоснабжения.
Во время нагрева горит индикатор работы. При достижении
заданной температуры встроенный термостат автоматически
отключает нагревательный элемент. Указатель температуры
показывает приблизительную температуру воды в баке. При снижении
температуры водонагреватель автоматически включается.
6
Содержание
Для правильной установки и правильной эксплуатации изделия вам
предоставляется следующая информация.
1. Технические характеристики и электрическая схема
2. Устройство и названия основных деталей, комплектация
3. Монтаж
3.1 Способ крепления
3.2 Подсоединение к системе водоснабжения
3.3 Электрическое подсоединение
4. Использование
5. Обслуживание
6. Моменты, требующие внимания
7. Наиболее часто встречающиеся неисправности и их устранение
8. Срок службы
9. Гарантийное обязательство
7
Модель
Объем,
л
Напряжение,
В
Мощность
Давление
Внешние
Размеры
упаковки, мм
Вт
размеры
прибора,
мм
FDM-10 V
10 л.
220В, 50 Гц
1500 Вт
6 бар (0,6
МРа)
404x322x2
02
455x375x260
FDMS-30V
30 л.
220В, 50 Гц
2500 Вт
6 бар (0,6
МРа)
603 x 380 x
270
670 x 465 x 340
FDMS-50V
50 л.
220В, 50 Гц
2500 Вт
6 бар (0,6
МРа)
898 x 380 x
270
965 x 465 x 340
FDMS-80V
80 л.
220В, 50 Гц
2500 Вт
6 бар (0,6
МРа)
985 x 450 x
310
1040 x 535 x
380
Годовое потребление
электроэнергии (Е), кВт ч
Суточные потери (Q),
кВт ч/сут
FDM-10V
220
0,6
FDMS-30V
333
0,9
FDMS-50V
411
1,1
FDMS-80V
502
1,3
1. Технические характеристики и электрическая
схема
*FDMS (FDM) – Водонагреватель электрический накопительного типа (с баком из
нержавеющей стали) торговой марки POLARIS.
**Класс защиты – I
Примечание: фактическое потребление электроэнергии зависит от режима
эксплуатации и условий окружающей среды.
8
FDM-10V
FDMS-30V, FDMS-50V, FDMS-80V
9

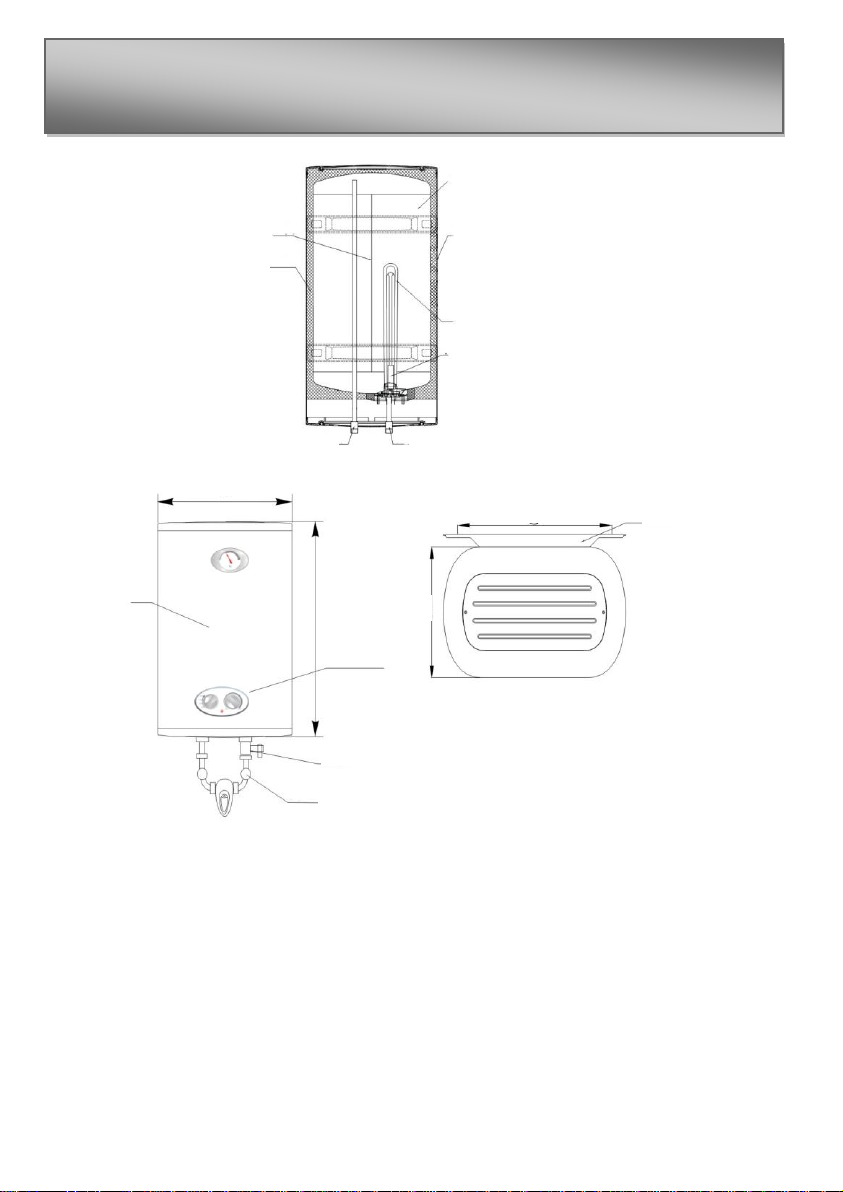

Внутренняя часть
Внешний корпус
Нагревательный элемент
Магниевый анод
Заливное отверстие
Отводное отверстие
Теплоизолирующий слой
Разделительная пластина
С
Н
В
L
Кронштейн
Панель
управления
Корпус
Предохранительный клапан
Смесительный клапан
2. Устройство и названия основных деталей,
комплектация
FDMS-30V, FDMS-50V, FDMS-80V:
Водонагреватель – 1 шт.
Кронштейн - 1 шт. для 30 и 50 л, 2 шт. для 80 л.
Анкерный болт с крюками – 2 шт. для 30 и 50 л, 4 шт. для 80 л.
Предохранительный клапан – 1 шт.
Дренажная трубка – 1 шт.
Инструкция – 1 шт.
Список сервисных центров – 1 шт.
10
3. Монтаж
FDM-10V:
Водонагреватель – 1 шт.
Крепежная пластина -1 шт.
Винты-саморезы – 4 шт.
Дюбель – 4 шт.
Предохранительный клапан – 1 шт.
Дренажная трубка – 1 шт.
Инструкция – 1 шт.
Список сервисных центров – 1 шт.
Водонагреватель должен эксплуатироваться в помещениях с
климатическими условиями:
-температура окружающего воздуха от 1 до 40° С;
- относительная влажность воздуха - не более 95%.
Монтаж прибора производится покупателем за свой счет.
Производитель не несет ответственности за неполадки, вызванные
неправильной установкой и пренебрежительным отношением к
рекомендациям данного руководства, а именно:
а) Установку рекомендуется производить с помощью специалистов,
имеющих необходимую квалификацию.
б) Предохранительный клапан, входящий в комплект поставки, нельзя
заглушать или заменять.
в) Электрическое подсоединение должно выполняться в соответствии с
правилами раздела «3.3. Электрическое подсоединение».
г) Водонагреватель должен быть надежно закреплен на стене, которая
сможет выдержать его вес.
Чтобы уменьшить потери тепла по длине труб, аппарат следует
устанавливать как можно ближе к месту потребления горячей воды.
Для облегчения ухода за аппаратом следует оставить место для
свободного доступа к электрическим частям (примерно 0,5 м). Кроме
того, рекомендуется устанавливать водонагреватель на расстоянии 2025 см от потолка и прилегающих стен.
11

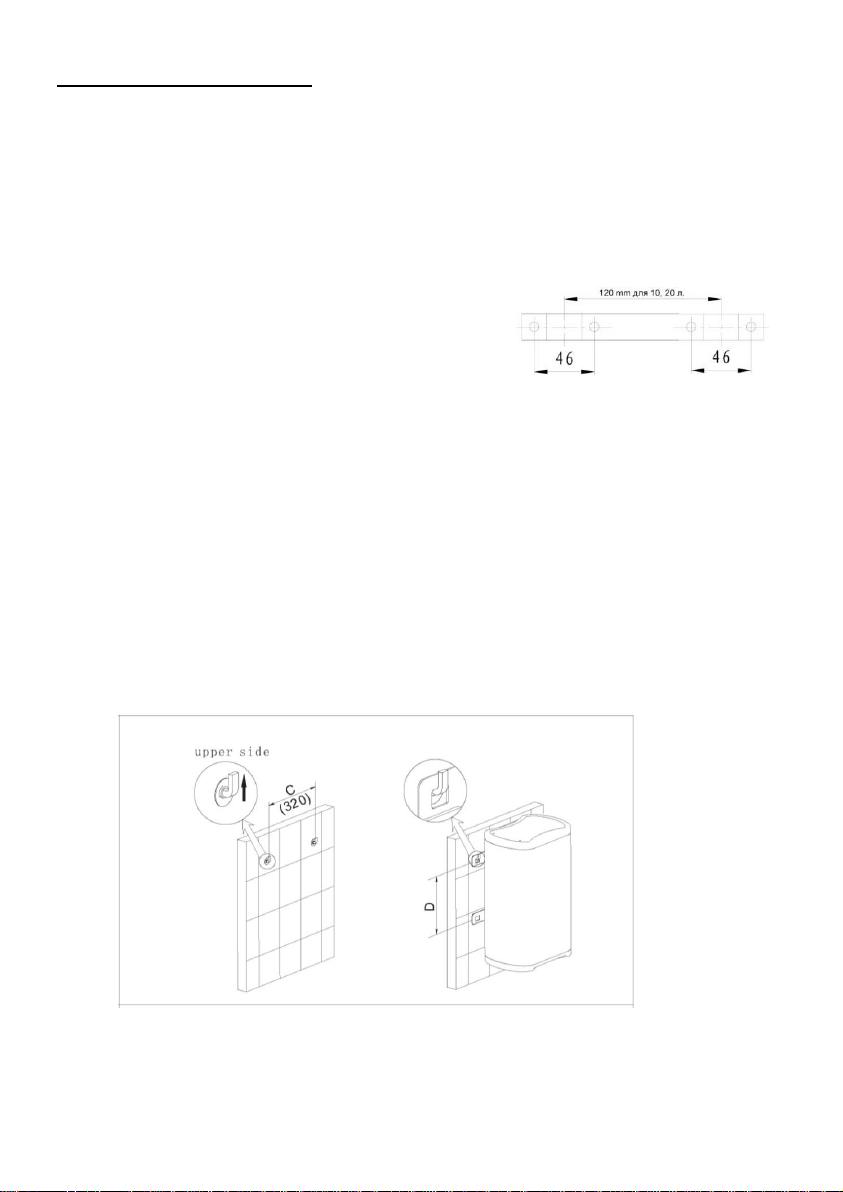

3.1 Способ крепления
Выберите подходящее место, в соответствии с указанными на странице
13 размерами (С и D). Электродрелью просверлите отверстия под
анкерные болты диаметром 12 мм (для 30, 50 и 80 л), и под винтысаморезы диаметром 6 мм (для 10 л); глубиной 80 мм (для 30, 50 и 80
л), глубиной 38 мм (для 10 л). Отверстия должны располагаться на
одном уровне.
3.1.1. Крепление модели FDM-10V:
а) Используя винты-саморезы (4 шт.),
прикрепите пластину к стене.
б) Навесьте нагреватель, отрегулируйте крепления пластины и угол
винтов, проверьте их затяжку, убедитесь в том, что нагреватель
надежно закреплен.
3.1.2. Крепление модели FDMS-30V, FDMS-50V, FDMS-80V:
а) Установите анкерные болты (2 шт. для FDMS-30V, FDMS-50V и 4
шт. для FDMS-100V) с крюками в просверленные отверстия:
б) Подвесьте водонагреватель за кронштейн корпуса на крюки
анкерных болтов.
12

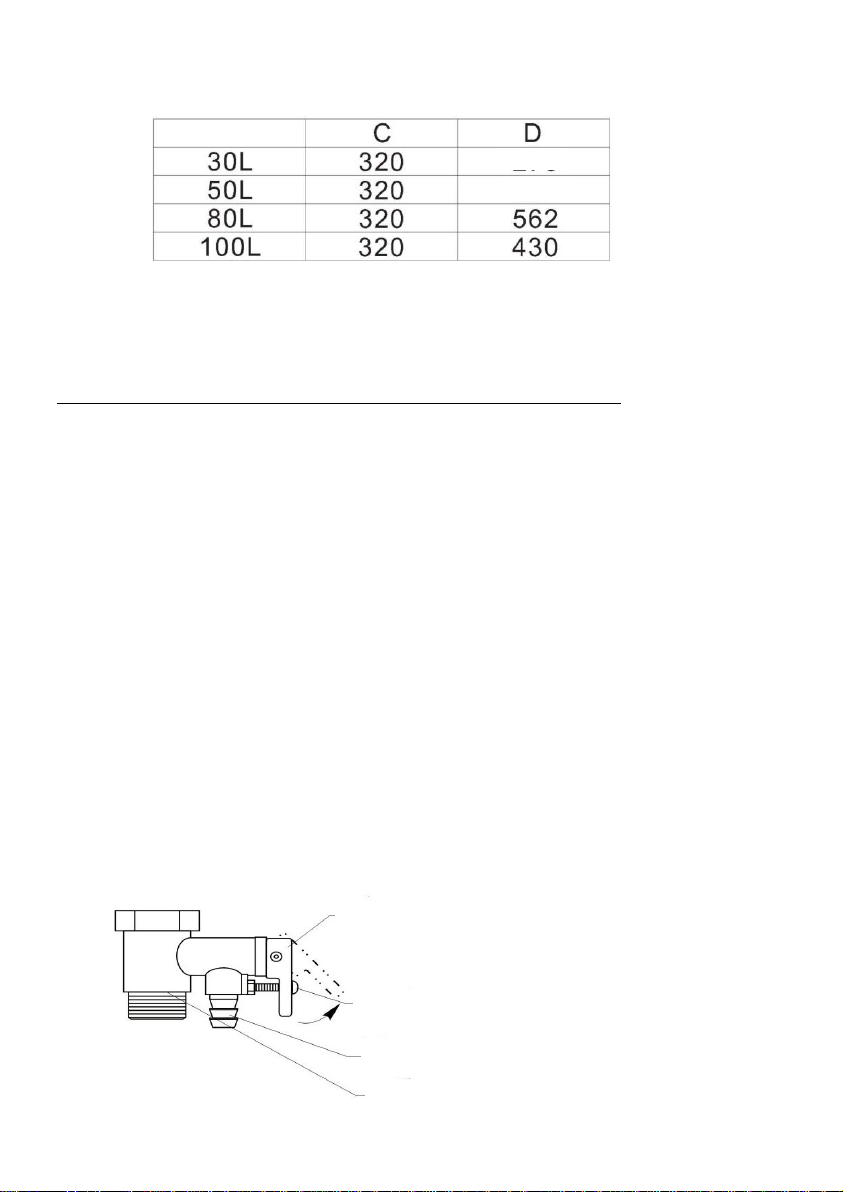

Предохранительный клапан
Размеры крепления кронштейна
Внимание! Конструкция стены должна выдерживать двойную
массу водонагревателя, наполненного водой.
3.2 Подсоединение к системе водоснабжения:
1. Подсоединяемые к водонагревателю шланги и соединения
должны выдерживать рабочее давление до 14 бар (1,4 МРа) и
температуру до +100C.
2. При стандартном подсоединении водонагреватель работает
под давлением, определяемым давлением в магистрали.
Подсоединение входной трубы водонагревателя к системе
водоснабжения осуществляется через предохранительный клапан,
входящий в комплект поставки. Подсоединение входной трубы
водонагревателя к системе водоснабжения осуществляется через
предохранительный клапан, входящий в комплект поставки.
Для удобства обслуживания, при подсоединении к системе
водоснабжения, рекомендуется между входной трубой водонагревателя
и предохранительным клапаном добавить тройниковый отвод, к
которому подсоединить кран для слива воды из водонагревателя (во
избежание случайных открываний лучше, если он будет открываться
при помощи специального ключа).
13
Схема подключения на несколько
потребителей
Схема подключения на
одного потребителя
Предохранительный
клапан
Холодная
вода
Холодная
вода
Металлизированный
гибкий шланг
Заливной
вентиль
Смеситель
Отвод
холод
воды
Отвод
горячей
воды
Заливной
вентиль
Во избежание поломки при завинчивании предохранительного
клапана не применяйте больших усилий.
Предохранительный клапан выполняет две функции:
- пропускает воду только в одном направлении
(является обратным клапаном).
- при давлении выше 6 бар (0,6 МРа) стравливает воду через отверстие
сбоку (откалиброван на 6 бар).
Появление капель воды из отверстия предохранительного клапана
во время нагрева воды является естественным процессом и связано с
расширением воды в баке при нагревании. Отверстие клапана советуем
соединить отводной гибкой трубкой с системой слива.
Ни в коем случае нельзя закрывать отверстие клапана!
Если давление воды в магистрали превышает 4,5 бар (0,45 МРа),
следует на линии подвода воды поставить редуктор давления.
Настоящий водонагреватель является нагревателем замкнутого
типа, поэтому к нему может быть подсоединено несколько
потребителей воды.
Схема подключения представлена ниже.
14
3.3 Электрическое подсоединение.
4. Использование
Внимание! Только когда аппарат заполнен водой полностью,
можно включать водонагреватель в электрическую сеть.
Подключение прибора производиться через заземленную сетевую
розетку.
1. Необходимо обеспечить надежное заземление. Внимание:
если водонагреватель не будет заземлен, то в случае короткого
замыкания УЗО (устройство защитного отключения),
поставляемое в комплекте моделей FDMS-30V, FDMS-50V, FDMS-
80V, может не сработать.
2. Использовать источники энергии с напряжением 220 вольт и
50 Гц.
3. Номинальные электрические параметры сетевой розетки
должны быть не меньше электрических параметров нагревателя.
4. Сетевая розетка и штепсель должны быть сухими и
предотвращать утечку электричества.
5. Подключение прибора производится через двухполюсный
автоматический выключатель.
6. Для модели FDM-10V в цепи электропитания необходимо
установить устройство защитного отключения (УЗО). Обратитесь
за советом к квалифицированному специалисту.
Удостоверьтесь в том, что напряжение в сети соответствует
значению, указанному на табличке с маркировкой (шильдике).
Перед включением водонагревателя заполните его водой. Чтобы
наполнить водонагреватель водой, необходимо открыть общий вентиль
водопроводной сети и вентиль использования горячей воды. Аппарат
полностью заполнен водой, когда она на полную мощность вытекает из
вентиля использования горячей воды.
15
Внимание! Только когда аппарат заполнен водой полностью,
можно включать водонагреватель в электрическую сеть.
После заполнения водонагревателя закройте кран горячей воды,
осмотрите аппарат и убедитесь, что он не протекает. Включите
водонагреватель в сеть.
Управление водонагревателем осуществляется переключателем/
регулятором, расположенном на панели управления водонагревателя:
Для модели FDM-10V: с помощью
регулятора температуры установите
необходимую вам температуру
нагрева воды (от 30 до 75оС). При
этом загорается индикатор работы, и
водонагреватель начинает работать.
Для моделей FDMS-30V, FDMS-50V,
FDMS-80V: с помощью переключателя
мощности установите необходимую
мощность (1000Вт /1500Вт /2500Вт). От
выбора мощности зависит скорость
(время) нагрева воды до заданной
температуры. С помощью регулятора
температуры установите необходимую вам температуру нагрева воды
от 30оС (Min) до 75оС (Max). При этом загорается индикатор работы, и
водонагреватель начинает работать.
При достижении заданной температуры встроенный термостат
автоматически отключает нагревательный элемент и индикатор гаснет.
Теперь водонагреватель находиться в режиме поддержания
температуры.
В режиме поддержания температуры водонагреватель автоматически
включается при снижении температуры ниже заданной.
Внимание! Вода из водонагревателя не предназначена для питья и
приготовления пищи.
16
Если вы не используете нагреватель в течение длительного
5. Обслуживание
времени, установите регулятор температуры в положение MIN, а
переключатель мощности в положение Off (для моделей FDMS-30V,
FDMS-50V, FDMS-80V), перекройте вентиль подачи холодной воды и
отключите прибор от электрической сети.
1. Очистка водонагревателя.
В ходе эксплуатации очистка водонагревателя (полный слив воды)
должна производиться не реже одного раза в полгода.
Последовательность действий:
- отключите водонагреватель от сети электропитания,
- перекройте водопроводный кран подводящей магистрали
- откройте кран горячей воды на смесителе,
- откройте кран слива на предохранительном клапане.
Внимание! Вода может быть горячей.
- слейте грязь и остатки воды.
2. Удаление накипи.
При наличии сильного образования накипи на нагревательном
элементе или большого количества осадка, снимите нагревательный
элемент и произведите его очистку.
При его обратной установке соблюдайте следующие действия:
- затяжка болтов должна осуществляться равномерно, без
значительного приложения силы,
- фиксирующая опора не должна быть наклонена.
Подсоединение электропитания может быть произведено только после
заполнения бака водой.
3. Предохранительный клапан.
При давлении воды, превышающем 6 бар, на сливном отверстии
предохранительного клапана могут появиться капли воды или
возникнуть течь.
а) Редкое появление капель воды на сливном отверстии
предохранительного клапана означает нормальную работу
17
нагревателя. Держите открытым вентиль залива холодной воды.
6. Моменты, требующие внимания
Это позволит отсрочить появление капель воды на сливном
отверстии предохранительного клапана.
б) Частое появление капель воды на сливном отверстии
предохранительного клапана означает, что давление воды
превышает норму. В этом случае на трубах подвода холодной воды
необходимо установить клапан сброса давления (редуктор),
который должен располагаться на максимально удаленном
расстоянии от водонагревателя.
в) Для отвода образующихся капель воды может быть использована
отводная трубка, конец которой должен быть открытым и
направлен вниз.
Внимание!
г) Обслуживание и ремонт водонагревателя должны
выполняться только квалифицированными специалистами.
Работы по очистке водонагревателя не являются гарантийным
обслуживанием и осуществляются за счет покупателя
специалистами сервисного центра.
1. При первом использовании водонагревателя, а также после
полного удаления воды из бака и удаления осадка, следите за тем,
чтобы прибор был заполнен водой полностью. Только после этого
производите включение прибора в сеть.
2. При повреждении шнура электропитания его следует заменить
специальным шнуром или комплектом, получаемым у
изготовителя или его агента.
3. Если водонагреватель не будет использоваться длительное время
при низких температурах, то вода из бака должна быть слита. Для
этого необходимо:
- отключить водонагреватель от электрической сети
- закрыть вентиль подачи холодной воды в водонагреватель,
- открыть кран горячей воды на смесителе,
- открыть кран слива на предохранительном клапане.
Внимание! Вода может быть горячей.
18
- слить воду.
Вид неисправности
Причина неисправности
Устранение неисправности
Нет воды на выходе
Неправильное подсоединение
подводящих труб
Правильно подсоедините подводящие
трубы
Не работает предохранительный
клапан
Очистите клапан
Увеличенное время
нагрева воды
Интенсивное образование накипи
Специальный вид ремонта или очистки
Вышел из строя нагревательный
элемент
Специальный вид ремонта
Регулятор мощности установлен на
минимальное значение (для FDM-
30V, FDM 50V, FDM-80V)
Установите мощность более высокого
значения
Неисправность регулятора
температуры
Специальный вид ремонта
Не загорается
индикатор работы
Прибор не включен в сеть
Отсутствует напряжение в сети / прибор
не подключен к сети электропитания
Неисправность внутренней
электропроводки
Специальный вид ремонта
Индикаторная лампочка
неисправна
Специальный вид ремонта
Вода не достаточно
горячая
Регулятор температуры установлен
на минимальное значение
Установите температуру более высокого
значения
Неисправен регулятор температуры
Специальный вид ремонта
Неисправен нагревательный
элемент
Специальный вид ремонта
Сработала защита от перегрева
Специальный вид ремонта
7. Наиболее часто встречающиеся неисправности
и их устранение
4. Розетки должны иметь надежное заземление.
5. Не используйте пластмассовые и алюминиевые шланги в качестве
подводящих труб.
6. Указатель температуры, расположенный на баке, отображает
приблизительную температуру воды в баке.
19
Внимание! При возникновении таких неисправностей как:
протечка бака водонагревателя, частое срабатывание защитного
устройства и других неисправностей, требующих специального
вида ремонта, отключите водонагреватель от источника питания,
перекройте магистраль подвода холодной воды и известите об этом
сервисную службу. Самостоятельный демонтаж бойлера возможно
проводить только с согласия местного сервисного центра и
продавца. Нарушение этого требования может привести к потере
гарантии.
УЗО (Устройство защитного отключения)
- 100% предотвращение поражения
электрическим током.
- Следуйте инструкции по установке при
подключении электрического накопительного
водонагревателя.
- При подключении к электрической сети
питания на лицевой стороне УЗО загорится
индикатор Power (1).
- Для тестирования УЗО нажмите кнопку
TEST (2). Индикатор Power (1) будет
отключен.
- Для перезапуска УЗО нажмите кнопку
(3).
20
8. Срок службы
Установленный производителем, в порядке п.2 ст.5 Федерального
Закона РФ «О защите прав потребителей», срок службы для
нагревателей воды накопительного типа равен 7 (семь) лет при
условии, что изделие используется в строгом соответствии с настоящей
инструкцией по эксплуатации и соответствующими техническими
стандартами. Просьба не путать срок службы с гарантийным сроком.
Использование неочищенной воды снижает срок службы
водонагревателей.
Примечание: По окончании срока эксплуатации электроприбора не
выбрасывайте его вместе с обычными бытовыми отходами, передайте
прибор в официальный пункт приема для дальнейшей утилизации.
Таким образом, Вы поможете сохранить окружающую среду.
Информация о сертификации
Прибор сертифицирован на соответствие нормативным документам
РФ.
Сертификат соответствия № РОСС US.AE51.B16471 серия № 0525038.
Срок действия с 12.02.2013 по 11.02.2014
Выдан: орган по сертификации продукции ООО «ПРОФИСЕРТИФИКАТ», 105064, Москва, Малый Казенный пер., д. 5, стр. 5.
Производитель:
Texton Corporation LLC - ООО "Текстон Корпорэйшн"
State of Delaware USA, 1313 N. Market Street, Suite 5100, Wilmington, DE
19801, USA.
1313 Н. Маркет Стрит, Помещение 5100, г. Уилмингтон, штат Делавэр,
19801, США
21
Loading...
