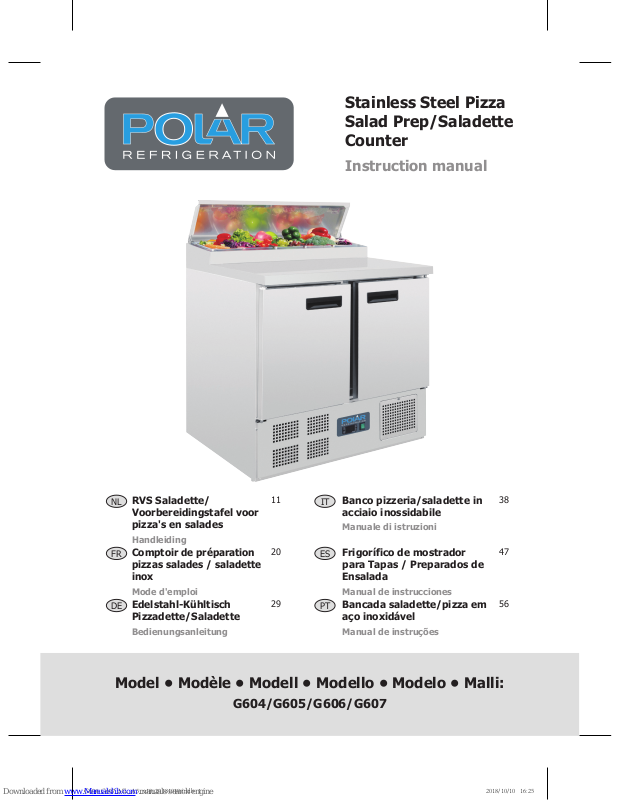

Polar Electro G604, G606, G605, G607 Instruction Manual

Download

Page 1

RVS Saladette/ Voorbereidingstafel voor pizza's en salades

Handleiding

Banco pizzeria/saladette in acciaio inossidabile

Manuale di istruzioni

Comptoir de préparation pizzas salades / saladette inox

Mode d'emploi

Frigorífico de mostrador para Tapas / Preparados de Ensalada

Manual de instrucciones

Edelstahl-Kühltisch Pizzadette/Saladette

Bedienungsanleitung

Bancada saladette/pizza em aço inoxidável

Manual de instruções

Model • Modèle • Modell • Modello • Modelo • Malli:

G604/G605/G606/G607

Stainless Steel Pizza Salad Prep/Saladette Counter

Instruction manual

G604-G607_ML_A5_v10_20181010.indb 1 2018/10/10 16:25

Page 2

Safety Tips

• Position on a flat, stable surface.

• A service agent/qualified technician should carry out installation and any repairs if required. Do not remove any components or service panels on this product.

• Consult Local and National Standards to comply with the following:

- Health and Safety at Work Legislation

- BS EN Codes of Practice

- Fire Precautions

- IEE Wiring Regulations

- Building Regulations

• DO NOT use jet/pressure washers to clean the appliance.

• DO NOT use the appliance outside.

• DO NOT use this appliance to store medical supplies.

• DO NOT use electrical appliances inside the appliance (e.g. heaters, ice cream makers etc.)

• DO NOT stand or support yourself on the base, drawers or doors.

• DO NOT allow oil or fat to come into contact with the plastic components or door seal. Clean immediately if contact occurs.

• Bottles that contain a high percentage of alcohol must be sealed and placed vertically in the refrigerator.

• Always carry, store and handle the appliance in a vertical position and move by holding the base of the appliance.

• Always switch off and disconnect the power supply to the unit before cleaning.

• Keep all packaging away from children. Dispose of the packaging in accordance with the regulations of local authorities.

• If the power cord is damaged, it must be replaced by a POLAR agent or a recommended qualified technician in order to avoid a hazard.

G604-G607_ML_A5_v10_20181010.indb 2 2018/10/10 16:25

Page 3

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience or knowledge, unless they have been given supervision or instruction concerning the use of the appliance by a person responsible for their safety.

• Polar recommend that this appliance is PAT tested on an annual basis to ensure the product remains safe.

Caution Risk of Fire

• Do not store explosive substances such as aerosol cans with a flammable propellant in this appliance.

Warning: Keep all ventilation openings clear of obstruction. Unit should not be boxed in without adequate ventilation.

• Warning: Do not use mechanical devices or other means to accelerate the defrosting process, other than those recommended by the manufacturer.

• Warning: Do not damage the refrigerant circuit.

• Warning: Do not use electrical appliances inside the food storage compartments of the appliance, unless they are the type recommended by the manufacturer.

Product Description

G604 - POLAR 2 Door Pizza/Salad Prep Counter Refrigerator G605 - POLAR 3 Door Pizza/Salad Prep Counter Refrigerator G606 - POLAR 2 Door Saladette Counter G607 - POLAR 3 Door Saladette Counter

Introduction

Please take a few moments to carefully read through this manual. Correct maintenance and operation of this machine will provide the best possible performance from your POLAR product.

G604-G607_ML_A5_v10_20181010.indb 3 2018/10/10 16:25

Page 4

Pack Contents

The following is included:

• POLAR Refrigerator

• Shelf guides

• Shelves (G604/G606 x 2, G605/G607 x 3)

• Gastronorm Adaptor Bars

• Floor guards (G604/G606 x 2, G605/G607 x 3)

• Instruction manual

POLAR prides itself on quality and service, ensuring that at the time of packaging the contents are supplied fully functional and free of damage.

Should you find any damage as a result of transit, please contact your POLAR dealer immediately.

Installation

Note: If the unit has not been stored or moved in an upright position, let it stand upright for approximately 12 hours before operation. If in doubt allow to stand.

1. Remove the appliance from the packaging. Make sure that all protective plastic film and coatings are thoroughly removed from all surfaces.

2. Maintain a distance of 20cm (7 inches) between the unit and walls or other objects for ventilation.

NEVER LOCATE NEXT TO OR NEAR A HEAT SOURCE.

Note: Before using the appliance for the first time, clean the shelves and interior with soapy water.

3. Set the brakes on the castors to keep the appliance in position OR Level the appliance by adjusting the screw feet.

Fitting the Shelves & Floor Guards

1. Place one set of shelf guides on either side of the cabinet at the desired height.

2. Slide the shelf into place.

3. Repeat for the remaining shelves.

4. Place the floor guards on the floor of the cabinet, ensuring the flat side is clear of the floor.

Note: This is vital for ensuring correct drainage of condensation.

G604-G607_ML_A5_v10_20181010.indb 4 2018/10/10 16:25

Page 5

GN Pan Layout

Model: G604

1/6 1/6 1/6 1/6 1/6

1/3 1/6 1/3

1/6 1/6 1/61/3

Model: G605

1/2

1/4

1/2 1/2

1/4

1/2 1/2 1/2 1/2 1/2

1/4

1/2

1/4

1/2

G604-G607_ML_A5_v10_20181010.indb 5 2018/10/10 16:25

Page 6

Model: G606

1/1

1/4

1/1 1/1

1/6

1/3

1/6

1/3

1/4

1/3

1/6

1/4

1/2

1/1

1/4 1/4

1/4

1/6

1/4

Model: G607

1/1 1/1

1/2

1/2 1/4 1/4

1/1 1/1

1/2

1/1 1/1

1/1

1/2

1/3

1/2

1/6

1/6 1/6 1/6

1/2

1/3

1/2

1/6

1/6 1/6 1/6

G604-G607_ML_A5_v10_20181010.indb 6 2018/10/10 16:25

Page 7

Operation

Storing Food

To get the best results from your POLAR appliance, follow these instructions:

• Only store foodstuffs in the appliance when it has reached the correct operating temperature.

• Ensure gastronorm bays are full at all times, even if the gastronorms are unused or empty. Empty bays will greatly reduce efficiency of the appliance.

• Always close the lid when not in use.

• Do not place uncovered hot food or liquid inside the appliance.

• Wrap or cover food where possible.

• Do not obstruct the fans inside the appliance.

• Avoid opening the doors for prolonged periods of time.

Turn On

1. Close the door(s) of the appliance.

2. Ensure the power switch is set to [O] and turn on at the socket.

3. Switch on the Power [I]. The current temperature within the appliance is displayed.

Open/Close the Lid (G606/G607 Only)

The lid of the G606 and G607 Saladette Counter is multi-positional:

1. With the lid closed, slide the panel back into the half open position. This allows partial access to the gastronorm trays.

2. Lift the lid up and back so the hinge settles into the support slot.

3. Lift the lid up and completely back so the gastronorm trays are completely exposed.

WARNING: The sliding lid does not have a locking mechanism. Always make sure that the lid is in the ‘half-open’ position before opening.

Control Panel

Set the Operating Temperature

1. Press the SET button. The display will flash.

2. Press the or buttons to display the required temperature.

3. Press the SET button to store the temperature.

Manual Defrost

• Press and hold the defrost button “aux” for 2 seconds to begin a manual defrost. The defrost light illuminates.

G604-G607_ML_A5_v10_20181010.indb 7 2018/10/10 16:25

Page 8

Cleaning, Care & Maintenance

Switch off and disconnect from the power supply before cleaning.

• Clean the interior of the appliance as often as possible.

• Do not use abrasive cleaning agents. These can leave harmful residues.

• Clean the door seal with warm soapy water.

• Always wipe dry after cleaning.

• Do not allow water used in cleaning to run through the drain hole into the evaporation pan.

• Take care when cleaning the rear of the appliance. Sharp edges can cut.

• A POLAR agent or qualified technician must carry out repairs if required.

Cleaning the Condenser Filter

• The condenser is part of the refrigeration system. The condenser filter requires monthly cleaning.

• Always disconnect power supply before carrying out Routine Maintenance.

• Failure to clean the condenser filter will reduce the performance and life of your Polar unit and may invalidate your warranty.

• These models have a removable filter which can be cleaned with a vacuum cleaner.

Troubleshooting

If your POLAR appliance develops a fault, please check the following table before making a call to the Helpline or your POLAR dealer.

Fault Probable Cause Solution

The appliance is not working

The unit is not switched on Check the unit is plugged in correctly and

switched on Plug and lead are damaged Call POLAR agent or qualified Technician Fuse in the plug has blown Replace the fuse Power supply Check power supply Internal wiring fault Call POLAR agent or qualified Technician

G604-G607_ML_A5_v10_20181010.indb 8 2018/10/10 16:25

Page 9

Fault Probable Cause Solution

The appliance turns on, but the temperature is too high/low

Too much ice on the evaporator Defrost the appliance Condenser blocked with dust Clean the Condenser Doors are not shut properly Check doors are shut and seals are not

damaged Appliance is located near a

heat source or air flow to the condenser is being interrupted

Move the refrigerator to a more suitable

location

Ambient temperature is too high Increase ventilation or move appliance to a

cooler position Unsuitable foodstuffs are being

stored in the appliance

Remove any excessive hot foodstuffs or

blockages to the fan Appliance is overloaded Reduce the amount of food stored in the

appliance

The appliance is leaking water

The appliance is not properly levelled

Adjust the screw feet to level the appliance

(if applicable) The discharge outlet is blocked Clear the discharge outlet Movement of water to the drain is

obstructed

Clear the floor of the appliance (if

applicable) The water container is damaged Call POLAR agent or qualified Technician The drip tray is overflowing Empty the drip tray (if applicable)

The appliance is unusually loud

Loose nut/screw Check and tighten all nuts and screws The appliance has not been

installed in a level or stable position

Check installation position and change if

necessary

Technical Specifications

Model Voltage Power Current

Temperature

Range

Refrigerant

Dimensions

H x W x D mm

Weight

(kg)

G604 230V 50Hz 155W 1.2A 2°C - 8°C R600a 70g 1010 x 900 x 700 80

G605 230V 50Hz 235W 1.3A 2°C - 8°C R600a 100g 1010 x 1370 x 700 120

G606 230V 50Hz 155W 1.2A 2°C - 8°C R600a 70g 850 x 900 x 700 70

G607 230V 50Hz 235W 1.3A 2°C - 8°C R600a 100g 850 x 1370 x 700 107

G604-G607_ML_A5_v10_20181010.indb 9 2018/10/10 16:25

Page 10

Electrical Wiring

POLAR appliances are supplied with a 3 pin, moulded, BS1363 plug and lead, with a 13 amp fuse as standard.

The plug is to be connected to a suitable mains socket.

POLAR appliances are wired as follows:

• Live wire (coloured brown) to terminal marked L

• Neutral wire (coloured blue) to terminal marked N

• Earth wire (coloured green/yellow) to terminal marked E

This appliance must be earthed.

If in doubt consult a qualified electrician.

Electrical isolation points must be kept clear of any obstructions. In the event of any emergency disconnection being required they must be readily accessible.

Disposal

EU regulations require refrigeration product to be disposed of by specialist companies who remove or recycle all gasses, metal and plastic components.

Consult your local waste collection authority regarding disposal of your appliance. Local authorities are not obliged to dispose of commercial refrigeration equipment but may be able to offer advice on how to dispose of the equipment locally.

Alternatively call the POLAR helpline for details of national disposal companies within the EU.

Compliance

The WEEE logo on this product or its documentation indicates that the product must not be disposed of as household waste. To help prevent possible harm to human health and/or the environment, the product must be disposed of in an approved and environmentally safe recycling process. For further information on how to dispose of this product correctly, contact the product supplier, or the local authority responsible for waste disposal in your area.

POLAR parts have undergone strict product testing in order to comply with regulatory standards and specifications set by international, independent, and federal authorities.

POLAR products have been approved to carry the following symbol:

mechanical, photocopying, recording or otherwise, without the prior written permission of POLAR.

Every effort is made to ensure all details are correct at the time of going to press, however, POLAR reserve the right to

change specifications without notice.

G604-G607_ML_A5_v10_20181010.indb 10 2018/10/10 16:25

Page 11

Veiligheidstips

• Plaatsen op een vlakke en stabiele ondergrond.

• De installatie en eventuele reparaties dienen door een servicemonteur/vakman uitgevoerd te worden. Verwijder geen onderdelen of servicepanelen van dit product.

• Raadpleeg en volg de plaatselijke en nationale regelgeving op m.b.t. tot het volgende:

- Wetgeving inzake gezondheid en veiligheid op het werk

- NEN-praktijkrichtlijnen

- Brandpreventie

- IEE-bedradingsvoorschriften

- Bouwvoorschriften

• Dit product NIET reinigen met spuit-/drukreinigers.

• Dit product NIET gebruiken voor het bewaren van medische producten.

• In dit product GEEN elektrische apparaten gebruiken (zoals bijv. verwarmers, ijsmakers, etc.)

• NIET op het blad, de lades en de deuren staan of als ondersteuning gebruiken.

• Laat olie of vet NIET in contact komen met plastic componenten of deurafdichtingen. Onmiddellijk reinigen indien dit wel gebeurt.

• Uitsluitend geschikt voor gebruik binnenshuis.

• Flessen met en hoog alcoholpercentage moet goed worden gesloten en verticaal in de koelkast worden bewaard.

• Dit product altijd in een verticale positie vervoeren, opbergen en gebruiken. Het product verplaatsen door aan de onderkant op te tillen.

• Alvorens dit product te reinigen dient men altijd de stroomvoorziening uit te schakelen.

• Laat verpakkingsmateriaal niet binnen handbereik van kinderen. Verpakkingsmateriaal in overeenstemming met de regelgeving van de plaatselijke overheden als afval laten verwerken.

G604-G607_ML_A5_v10_20181010.indb 11 2018/10/10 16:25

Page 12

• Indien de stroomkabel beschadigd raakt, dient men deze door een POLAR technicus of een aanbevolen vaktechnicus te laten vervangen om gevaarlijke situaties te verhinderen.

• Dit apparaat is niet bedoeld voor gebruik door personen met lichamelijke, zintuiglijke of mentale beperkingen (inclusief kinderen) of met gebrek aan ervaring of kennis, tenzij zij hierin worden begeleid of zijn opegeleid in het gebruik van het apparaat door een persoon, die verantwoordelijk is voor hun veiligheid.

• Polar beveelt aan dat dit apparaat jaarlijks PAT getest wordt om ervoor te zorgen het product veilig blijft.

Voorzichtig brandgevaar

• Zet geen explosieve stoffen zoals spuitbussen niet slaan met een brandbaar drijfgas in dit apparaat.

Waarschuwing:

Hou alle ventilatieopeningen vrij van obstakels. Het apparaat mag niet ingesloten worden zonder adequate ventilatie.

• Waarschuwing: gebruik geen mechanische apparaten of

andere middelen om het ontdooien te versnellen, anders dan welke aanbevolen worden door de fabrikant.

• Waarschuwing: het koelcircuit niet beschadigen.

• Waarschuwing: Gebruik geen elektrische apparaten in de

bewaarruimte voor voedsel van het apparaat, tenzij ze het een type betreft welke wordt aanbevolen door de fabrikant.

Productbeschrijving

G604 - POLAR 2 deurs pizza/salade voorbereidingstafel met koeling G605 - POLAR 3 deurs pizza/salade voorbereidingstafel met koeling G606 - POLAR 2 deurs Saladette G607 - POLAR 3 deurs Saladette

Inleiding

Neem de tijd om deze handleiding aandachtig door te lezen. Met het correcte gebruik en onderhoud levert dit product van POLAR de beste resultaten op.

G604-G607_ML_A5_v10_20181010.indb 12 2018/10/10 16:25

Page 13

Verpakkingsinhoud

De verpakking bevat het volgende:

• POLAR koelkast

• Ladegeleiders

• Lades (G604/G606 x 2, G605/G607 x 3)

• Gastronorm verstelbare stangen

• Vloerlades (G604/G606 x 2, G605/G607 x 3)

• Handleiding

POLAR is trots op de haar productkwaliteit en dienstverlening en controleert de inhoud van de verpakkingen, tijdens de verpakkingsfase, op functioneren en schade.

Mocht uw product door transport zijn beschadigd, neem dan onmiddellijk contact op met uw POLARdealer.

Installatie

Opmerking: indien het apparaat niet rechtop is opgeslagen of vervoerd, dient men het product 12 uur vóór gebruik in rechtopstaande positie te plaatsen. Bij twijfel dient men het product ook in rechtopstaande positie te plaatsen.

1. Haal het product uit de verpakking. Zorg ervoor dat u de beschermingsfolie en -lagen van alle oppervlakken heeft verwijderd.

2. Voor een adequate ventilatie dient men een afstand van 20cm aan te houden tussen dit product of muren en andere objecten. NOOIT NAAST OF DICHTBIJ EEN HITTEBRON PLAATSEN.

Opmerking: Voor het eerste gebruik van dit product dient u de lades en de binnenzijde met zeepwater te reinigen.

3. Zet de wielen op de rem om het product op zijn plaats vast te zetten. OF nivelleer het product door de verstelbare poten aan te passen.

Het plaatsen van de lades & vloerplinten

1. Plaats één set van de ladegeleiders aan beide zijden van de kast en op de gewenste hoogte.

2. Schuif de lade op zij plaats.

3. Herhaal deze handeling voor de overige lades.

4. Plaats de vloerplinten aan de onderkant van de kast en zorg dat het vlakke deel niet in contact is met de vloer.

Opmerking: dit is uiterst belangrijk zodat een correcte afvoer van condenswater wordt gewaarborgd.

G604-G607_ML_A5_v10_20181010.indb 13 2018/10/10 16:25

Page 14

Gastronorm Configuratie

Model: G604

1/6 1/6 1/6 1/6 1/6

1/3 1/6 1/3

1/6 1/6 1/61/3

Model: G605

1/2

1/4

1/2 1/2

1/4

1/2 1/2 1/2 1/2 1/2

1/4

1/2

1/4

1/2

G604-G607_ML_A5_v10_20181010.indb 14 2018/10/10 16:25

Page 15

Model: G606

1/1

1/4

1/1 1/1

1/6

1/3

1/6

1/3

1/4

1/3

1/6

1/4

1/2

1/1

1/4 1/4

1/4

1/6

1/4

Model: G607

1/1 1/1

1/2

1/2 1/4 1/4

1/1 1/1

1/2

1/1 1/1

1/1

1/2

1/3

1/2

1/6

1/6 1/6 1/6

1/2

1/3

1/2

1/6

1/6 1/6 1/6

G604-G607_ML_A5_v10_20181010.indb 15 2018/10/10 16:25

Page 16

Bediening

Opslag van levensmiddelen

Volg de volgende aanwijzingen voor de beste resultaten met uw POLAR product:

• Bewaar uitsluitend levensmiddelen in het product wanneer het product de juiste gebruikstemperatuur heeft gereikt.

• Zorg dat alle gastronorm bakken altijd vol zijn, zelfs wanneer de gastronorms niet gebruikt of leeg zijn. Lege bakken zullen de efficiëntie van het product aanzienlijk verminderen.

• Deksel altijd sluiten bij niet gebruik.

• Plaats geen onafgedekte warme levensmiddelen of vloeistof in het product.

• Voedsel afdekken en inwikkelen wanneer mogelijk.

• Niet de interne ventilatoren in het product blokkeren.

• Laat de deuren niet al te lang openstaan.

Inschakelen

1. Sluit de deur(en) van het product.

2. Controleer of stroomschakelaar in de positie [O] staat en de steker in het stopcontact zit.

3. Zet de Power (Stroom) [I] aan. De actuele interne temperatuur van het product wordt weergegeven.

Deksel openen/sluiten (uitsluitend G606/G607)

De deksel van de saladette-modellen G606 en G607 is in meerdere openingshoeken te plaatsen:

1. Bij gesloten deksel, schuif het paneel terug in de half open positie. Hierdoor heeft u gedeeltelijke toegang tot de gastronorm lades.

2. Klap de deksel omhoog en naar achteren zodat de scharnieren in het vergrendelmechanisme zakken.

3. Klap de deksel omhoog en volledig naar achteren zodat de gastronorm bakken volledig zichtbaar worden.

WAARSCHUWING: de schuifdeksel is niet voorzien van een vergrendelmechanisme. Controleer altijd voor het openen of de deksel in de “halfopen” positie staat.

Bedieningspaneel

Werktemperatuur instellen

1. Druk op dee SET knop. Het display knippert.

2. Druk op de of knoppen om de vereiste temperatuur weer te geven.

3. Druk op de SET knop om de temperatuurwaarde op te slaan.

Handmatig ontdooien

De knop “aux” indrukken en gedurende 2 seconden ingedrukt houden om ontdooiing te starten. Het ontdooiingslampje gaat aan.

G604-G607_ML_A5_v10_20181010.indb 16 2018/10/10 16:25

Page 17

Reiniging, zorg & onderhoud

Alvorens het apparaat te reinigen dient men de stroomvoorziening uit te schakelen.

• Reinig zo vaak mogelijk de binnenkant van het product.

• Gebruik géén schurende reinigingsmiddelen. Dergelijke middelen kunnen schadelijke resten achterlaten.

• Reinig de deurdichting met warm zeepwater.

• Na reiniging altijd droogmaken.

• Het voor reiniging gebruikte water mag niet door het afvoergat naar de verdampingspan stromen.

• Ga voorzichtig te werk bij het reinigen van de achterzijde van het product. Scherpe randen kunnen snijwonden veroorzaken.

• Eventuele reparaties moeten door een POLAR-monteur of een vakman worden uitgevoerd.

Het schoonmaken van de condensor Filter

• De condensor is onderdeel van het koelsysteem. De condensor filter vereist maandelijkse reiniging.

• Ontkoppel voeding altijd alvorens oktober routineonderhoud.

• Als de condensor niet wordt schoongemaakt, heeft dit een nadelige invloed op de prestaties en de levensduur van het Polar-apparaat en kan de garantie ongeldig maken.

• Deze modellen hebben een uitneembare filter kan worden gereinigd met een stofzuiger.

Oplossen van problemen

Indien er een storing van uw POLAR-product optreedt, dient u de onderstaande tabel te raadplegen alvorens contact op te nemen met uw POLARdealer of de helpdesk te bellen.

Probleem Mogelijke oorzaak Handeling

Het apparaat werkt niet

Het apparaat staat uit

Controleer of de stroomkabel van het apparaat is aangesloten en of het apparaat is ingeschakeld

Steker en kabel zijn beschadigd Laat een POLAR-monteur of een vakman

komen

De zekering in de steker is gesprongen

Vervang de zekering in de steker

Stroomvoorziening Controleer de stroomvoorziening Storing interne bedrading Laat een POLAR-monteur of een vakman

komen

G604-G607_ML_A5_v10_20181010.indb 17 2018/10/10 16:25

Page 18

Probleem Mogelijke oorzaak Handeling

Het apparaat staat aan maar de temperatuur is te hoog/laag

Teveel ijs in de verdamper Ontdooi het product Condensor wordt geblokkeerd

door stof

Reinig de condensor

Deuren niet goed gesloten Controleer of de deuren goed dicht zijn en

of afdichtingen niet beschadigd zijn

Het product bevindt zich in de nabijheid van een warmtebron of de luchtstroom naar de condensor wordt onderbroken

Verplaats de koelkast naar een geschiktere locatie

Omgevingstemperatuur is te hoog Verbeter de ventilatie of verplaats het

product naar een koelere locatie

Ongeschikte levensmiddelen worden in het product bewaard

Verwijder alle overbodige warme levensmiddelen of deblokkeer de ventilator

Het product wordt overbelast Verminder de hoeveelheid opgeslagen

voedsel in het product

Het product lekt water Het product staat niet recht Pas de verstelbare poten aan om het

product te nivelleren (indien nodig)

De afvoeropening wordt geblokkeerd

Maak de afvoeropening vrij van obstakels

De waterstroom naar de afvoer wordt geblokkeerd

Maak de vloer vrij van obstakels (indien nodig)

De waterbak is beschadigd Laat een POLAR-monteur of een vakman

komen

De lekbak stroomt over Leeg de lekbak (indien nodig)

Het product maakt ongebruikelijk veel lawaai

Moer/schroef los Alle moeren en schroeven controleren en

aandraaien

Het product is niet op een vlakke of stabiele ondergrond geplaatst

Controleer de positie en verander deze indien nodig

Technische specificaties

Model Voltage Vermogen Stroom

Temperatuur-

bereik

Koelmiddel

Afmetingen

h x b x d mm

Gewicht

(Kg)

G604 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 1010 x 900 x 700 80

G605 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 1010 x 1370 x 700 120

G606 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 850 x 900 x 700 70

G607 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 850 x 1370 x 700 107

G604-G607_ML_A5_v10_20181010.indb 18 2018/10/10 16:25

Page 19

Elektrische bedrading

Men dient de stekker op een geschikt stopcontact aan te sluiten.

De bedrading van dit apparaat is als volgt:

• Stroomkabel (bruin) naar de aansluitklem gemarkeerd met L

• Neutraalkabel (blauw) naar de aansluitklem gemarkeerd met N

• Aardekabel (groen/geel) naar de aansluitklem gemarkeerd met E

Dit apparaat moet worden geaard.

Raadpleeg bij twijfel een vakkundige elektricien.

De elektrische isolatiepunten mogen niet worden geblokkeerd. In geval van een nooduitschakeling moeten de isolatiepunten direct toegankelijk zijn.

Afvalverwerking

De EU-richtlijnen vereisen dat koelproducten door gespecialiseerde bedrijven wordt verwerkt die gassen, metalen en plastic componenten verwijderen of recyclen.

Raadpleeg uw plaatselijke afvalverwerkingsbedrijf voor informatie over de verwerking van uw apparaat. Plaatselijke overheden zijn niet verplicht om commerciële koelapparatuur als afval te verwerken maar kunnen u wellicht informeren waar u het apparaat kunt afgeven.

U kunt ook de POLAR-helpdesk bellen voor informatie over landelijke afvalverwerkingsbedrijven in de EU.

Productconformiteit

Het WEEE-logo op dit product of bijbehorende documentatie geeft aan dat het product niet onder huisvuil valt en als zodanig ook niet mag worden verwerkt. Ter preventie van mogelijke gevaren voor de gezondheid van personen en/of voor het milieu, dient men dit product in overeenstemming met het voorgeschreven en milieuveilige recyclingproces als afval te verwerken. Raadpleeg uw productleverancier of uw plaatselijk afvalverwerkingsbedrijf voor meer informatie over de juiste afvalverwerking van dit product.

De onderdelen van POLAR producten hebben strenge producttesten ondergaan om te voldoen aan wettelijke regels en specificaties die door internationale, onafhankelijke en landelijke overheden worden voorgeschreven.

POLAR producten zijn goedgekeurd en voorzien van het volgende symbool:

te reproduceren, kopiëren, op opslagmedia op te slaan of op enigerlei wijze over te dragen, zonder voorafgaande

goedkeuring van POLAR.

Wij hebben er alles aan gedaan om er zeker van te zijn dat op publicatiedatum van de handleiding alle details correct zijn.

Polar behoudt zich echter het recht om zonder voorafgaande kennisgeving de specificaties te wijzigen.

G604-G607_ML_A5_v10_20181010.indb 19 2018/10/10 16:25

Page 20

Conseils de sécurité

• Placez l’appareil sur une surface plane, stable.

• L’installation et les éventuelles réparations doivent être confiées à un dépanneur / technicien qualifié. Ne retirez aucun composant ou cache de ce produit.

• Consultez les normes locales et nationales pour vous conformer aux :

- lois sur l’hygiène et la sécurité au travail ;

- codes de bonnes pratiques BS EN ;

- précautions contre le risque d’incendie ;

- réglementations sur les branchements électriques IEE ;

- règlements sur la construction.

• NE PAS nettoyer cet appareil avec un nettoyeur à jet / à pression.

• NE PAS se servir de cet appareil pour stocker des médicaments.

• NE PAS utiliser d’appareils électriques à l’intérieur de l’appareil (ex. chauffages, sorbetières, etc.)

• NE PAS se tenir debout sur le châssis, les tiroirs ou les portes ou s’y accouder.

• NE PAS éclabousser les composants en plastique ou les joints de porte d’huile ou de matières grasses. En cas d’éclaboussure, nettoyez immédiatement la surface touchée.

• Cet appareil est réservé exclusivement à une utilisation à l’intérieur.

• Les bouteilles qui contiennent un haut pourcentage d’alcool doivent être bouchonnées et rangées à la verticale dans le réfrigérateur.

• Veillez à toujours transporter, stocker et manipuler l’appareil à la verticale et à le déplacer en tenant la base du châssis.

• N’oubliez jamais d’éteindre et de débrancher l’appareil avant de procéder à son nettoyage.

• Gardez les emballages hors de portée des enfants. Débarrassez-vous des emballages conformément aux règlements des autorités locales.

• Un cordon d’alimentation endommagé doit être remplacé par un agent POLAR ou un technicien qualifié recommandé, pour éviter tout danger.

G604-G607_ML_A5_v10_20181010.indb 20 2018/10/10 16:25

Page 21

• Cet appareil n’a pas été conçu pour être utilisé par des personnes (enfants inclus) à capacités physiques, sensorielles ou mentales réduites ou ne disposant pas d’une expérience ou de connaissances suffisantes, à moins que lesdites personnes n’aient été formées ou instruites quant à son utilisation, par une personne responsable de leur sécurité.

• Polar recommande que cet appareil soit testé chaque année pour s’assurer que le produit demeure sécuritaire.

Attention Risque d’ incendie

• Ne stockez pas de substances explosives telles que les aérosols avec un propulseur inflammable dans cet appareil.

Attention : Ne bouchez pas les grilles d’aération. Le meuble ne doit pas être encastré sans l’aération adéquate.

• Attention : Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

• Attention : Ne pas endommager le circuit frigorifique.

• Attention : Ne pas utiliser d’appareils électriques à l’intérieur des compartiments de stockage alimentaire de l’appareil, à moins qu’ils ne soient recommandés par le fabricant.

Description des produits

G604 - Comptoir réfrigéré de préparation de pizzas / salades, deux portes, POLAR G605 - Comptoir réfrigéré de préparation de pizzas / salades, trois portes, POLAR G606 - Comptoir saladette deux portes POLAR G607 - Comptoir saladette trois portes POLAR

Introduction

Nous vous invitons à consacrer quelques instants à la lecture attentive de ce mode d’emploi. L’entretien et l’utilisation appropriés de cet appareil vous permettront de tirer le meilleur de votre produit POLAR.

G604-G607_ML_A5_v10_20181010.indb 21 2018/10/10 16:25

Page 22

Contenu

Les éléments suivants vous sont fournis de série :

• Réfrigérateur POLAR

• Supports de clayettes

• Clayettes (G604/G606 x 2, G605/G607 x 3)

• Barres de séparation Gastronormes

• Clayettes inférieures (G604/G606 x 2, G605/G607 x 3)

• Mode d’emploi

POLAR attache une grande importance à la qualité et au service et veille à fournir des produits en parfait état opérationnel, parfaitement intacts au moment de l’emballage.

Nous vous prions de contacter votre revendeur POLAR immédiatement si vous constatez un dommage quelconque survenu pendant le transport du produit.

Installation

Remarque : dans les cas où l'appareil a été stocké ou déplacé autrement qu'à la verticale, placez-le en position debout pendant environ 12 heures avant de vous en servir. En cas de doute, laissez l'appareil se reposer.

1. Sortez l’appareil de l’emballage. Veillez à bien retirer toute la pellicule et les revêtements de protection de toutes les surfaces.

2. Veillez à prévoir une distance de 20 cm entre l’appareil est les murs ou autres objets, pour laisser l’air circuler. ÉVITEZ DE PLACER CET APPAREIL À PROXIMITÉ D’UNE SOURCE DE CHALEUR.

Remarque : Avant de mettre l'appareil en service pour la première fois, nettoyez les clayettes et l'intérieur de l'appareil à l'eau savonneuse.

3. Bloquez les freins des roulettes de l’appareil, pour l’empêcher de bouger OU Mettez l’appareil de niveau en réglant les pieds à vis.

Installation des clayettes et des caches inférieurs

1. Placez une paire de supports de clayettes de part et d’autre de l’armoire, à la hauteur voulue.

2. Introduisez la clayette.

3. Répétez cette opération pour les autres clayettes.

4. Posez les caches inférieurs sur le plancher de l’armoire, en veillant à ce que le côté plat ne touche pas au sol.

Remarque : cette consigne est vitale pour assurer l’écoulement des résidus de condensation.

G604-G607_ML_A5_v10_20181010.indb 22 2018/10/10 16:25

Page 23

Configuration GN

Modèle : G604

1/6 1/6 1/6 1/6 1/6

1/3 1/6 1/3

1/6 1/6 1/61/3

Modèle : G605

1/2

1/4

1/2 1/2

1/4

1/2 1/2 1/2 1/2 1/2

1/4

1/2

1/4

1/2

G604-G607_ML_A5_v10_20181010.indb 23 2018/10/10 16:25

Page 24

Modèle : G606

1/1

1/4

1/1 1/1

1/6

1/3

1/6

1/3

1/4

1/3

1/6

1/4

1/2

1/1

1/4 1/4

1/4

1/6

1/4

Modèle : G607

1/1 1/1

1/2

1/2 1/4 1/4

1/1 1/1

1/2

1/1 1/1

1/1

1/2

1/3

1/2

1/6

1/6 1/6 1/6

1/2

1/3

1/2

1/6

1/6 1/6 1/6

G604-G607_ML_A5_v10_20181010.indb 24 2018/10/10 16:25

Page 25

Fonctionnement

Stockage des aliments

Suivez ces consignes pour profiter au mieux de votre appareil POLAR :

• Ne stockez des aliments dans l’appareil que lorsqu’il a atteint la bonne température de fonctionnement.

• Veillez à ce que les bacs gastronormes soient toujours pleins, même si les gastronormes sont inutilisés ou vides. Les bacs vides réduisent considérablement l’efficacité de l’appareil.

• Fermez toujours le couvercle hors service.

• Ne placez aucun aliment ou liquide chaud non couverts à l’intérieur de l’appareil.

• Autant que faire se peut, enveloppez ou couvrez les aliments.

• Veillez à ne pas obstruer les ventilateurs à l’intérieur de l’appareil.

• Evitez de laisser trop longtemps les portes ouvertes.

Mise en service

1. Fermez la / les porte(s) / tiroir(s) de l’appareil.

2. Vérifiez que l’interrupteur marche / arrêt est réglé sur [O] et allumez la prise.

3. Mettez l’appareil sous tension, position [I]. La température à l’intérieur de l’appareil s’affiche.

Ouverture / fermeture du couvercle (G606/G607 uniquement)

Les comptoirs saladette G606 et G607 sont munis d’un couvercle multipositions :

1. Couvercle fermé, faites glisser le panneau vers l’arrière, dans sa position mi-ouverte. Ceci permet d’accéder partiellement aux plateaux gastronormes.

2. Soulevez le couvercle et inclinez-le vers l’arrière, pour caler les charnières dans la fente de calage.

3. Soulevez le couvercle complètement vers l’arrière pour exposer entièrement les plateaux gastronormes.

ATTENTION : Le couvercle coulissant n’est pas muni d’un mécanisme de verrouillage. Veillez toujours à ce que le couvercle soit dans la position ‘miouverte’ avant d’ouvrir.

Panneau de configuration

Réglez la température de fonctionnement

1. Appuie sur le bouton SET. L’affichage clignote.

2. Appuyez sur les boutons ou pour afficher la température requise.

3. Appuyez sur le bouton SET pour mémoriser la température.

Manuel de décongélation

Appuyez sur le bouton «aux» et maintenez-le enfoncé pendant 2 secondes pour démarrer le dégivrage automatique. Le voyant de degivrage s’allume.

G604-G607_ML_A5_v10_20181010.indb 25 2018/10/10 16:25

Page 26

Nettoyage, entretien et maintenance

N’oubliez jamais d’éteindre et de débrancher l’appareil avant de procéder à son nettoyage.

• Nettoyez l’intérieur de l’appareil aussi souvent que possible.

• N’utilisez aucun produit de nettoyage abrasif. Ces produits peuvent laisser des résidus nocifs.

• Nettoyez le joint de la porte avec de l’eau savonneuse chaude.

• Veillez à le sécher en l’essuyant après nettoyage.

• Ne laissez pas l’eau de nettoyage s’écouler à travers l’orifice de vidange du bac d’évaporation.

• Soyez prudent quand vous nettoyez l’arrière de l’appareil. Les bords effilés peuvent couper.

• Toute réparation doit être confiée à un agent POLAR ou à un technicien qualifié.

Nettoyage du filtre à condensateur

• Le condenseur est la partie du système de réfrigération. Le filtre du condenseur nécessite un nettoyage mensuel.

• Toujours débrancher l’alimentation avant de procéder Octobre entretien courant.

• L’omission de nettoyer le filtre du condenseur permettra de réduire les performances et la durée de vie de votre appareil Polar et peut invalider votre garantie

• Ces modèles ont un filtre amovible qui peut être nettoyé avec un aspirateur.

Dépannage

En cas de dysfonctionnement de votre appareil POLAR, vérifiez les données du tableau ci-dessous avant d’appeler notre standard d’assistance ou votre revendeur POLAR.

Dysfonctionnement Cause probable Intervention

L'appareil ne fonctionne pas

L'appareil n'est pas allumé Vérifier que l'appareil est bien branché et

allumé

La prise et le cordon sont endommagés

Appeler un agent POLAR ou un technicien

qualifié Alimentation Vérifier l'alimentation Problème de branchement interne Appeler un agent POLAR ou un technicien

qualifié

G604-G607_ML_A5_v10_20181010.indb 26 2018/10/10 16:25

Page 27

Dysfonctionnement Cause probable Intervention

L'appareil s'allume, mais la température est trop haute / basse

Excès de glace sur l'évaporateur Dégivrer l’appareil Le condensateur est saturé de

poussières

Nettoyer le condenseur

Les portes sont mal fermées Vérifier que les portes sont fermées et l'état

des joints L'appareil est situé près d'une

source de chaleur ou l'air ne circule pas librement vers le condensateur

Déplacer le réfrigérateur pour le placer à

un endroit mieux adapté

Température ambiante trop haute Augmenter la ventilation ou placer l'appareil

à un endroit plus frais Des aliments inadéquats sont

stockés dans l'appareil

Retirer les aliments trop chauds ou les

éventuelles obstructions au ventilateur L'appareil est surchargé Réduire la quantité d'aliments stockés dans

l'appareil

Fuite d'eau L'appareil n'est pas de niveau Régler les pieds à vis pour le mettre de

niveau (le cas échéant) Evacuation bouchée Déboucher l'évacuation Circuit de vidange bouché Nettoyer le plancher de l'appareil (le cas

échéant) Bac à eau endommagé Appeler un agent POLAR ou un technicien

qualifié La cuvette de dégivrage déborde Vider la cuvette de dégivrage (le cas

échéant)

L’appareil fait beaucoup de bruit

Ecrou / vis desserrés Vérifier et resserrer les écrous et vis La surface sur laquelle l'appareil

a été posé n'est pas de niveau ou l'appareil n'est pas stable

Vérifier la position d'installation et la

changer si nécessaire

Spécifications techniques

Modèle Tension Puissance Courant

Plage de

température

Réfrigérant

Dimensions

h x l x p mm

Poids

(kg)

G604 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 1010 x 900 x 700 80

G605 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 1010 x 1370 x 700 120

G606 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 850 x 900 x 700 70

G607 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 850 x 1370 x 700 107

G604-G607_ML_A5_v10_20181010.indb 27 2018/10/10 16:25

Page 28

Raccordement électrique

La prise doit être reliée à la prise secteur qui convient.

Cet appareil est câblé comme suit :

• Fil conducteur (brun) à la borne marquée L

• Fil neutre (bleu) à la borne marquée N

• Fil de terre (vert / jaune) à la borne marquée E

Cet appareil doit être mis à la terre.

En cas de doute, consultez un électricien qualifié.

Les points d’isolation électrique doivent être libres de toute obstruction. En cas de débranchement requis en urgence, ils doivent être facilement accessibles.

Mise au rebut

Les règlements de l’UE exigent que les produits munis de réfrigérants soient mis au rebut par des entreprises spécialisées, équipées pour extraire et recycler les composants à gaz, métalliques et en plastique.

Adressez-vous à votre autorité chargée de la collecte des déchets pour ce qui concerne la mise au rebut de votre appareil. Même si rien n’oblige les autorités locales à se charger de la mise au rebut du matériel de réfrigération commerciale, elles pourraient être en mesure de vous conseiller sur les moyens disponibles localement pour s’en débarrasser.

Vous pouvez aussi appeler le standard d’assistance POLAR, qui saura vous renseigner sur les entreprises de prise en charge nationales au sein de l’UE.

Conformité

Le logo WEEE qui figure sur ce produit ou sa documentation indique qu'il ne doit pas être mis au rebut avec les ordures ménagères. Pour éviter qu'il ne présente un risque pour la santé humaine et / ou écologique, confiez la mise au rebut de ce produit à un site de recyclage agréé respectueux de l'environnement. Pour de plus amples détails sur la mise au rebut appropriée de ce produit, contactez le fournisseur du produit ou l'autorité responsable de l'enlèvement des ordures dans votre région.

Les pièces POLAR ont été soumises à des tests rigoureux pour pouvoir être déclarées conformes aux normes et spécifications réglementaires définies par les autorités internationales, indépendantes et fédérales.

Les produits POLAR ont été déclarés aptes à porter le symbole suivant :

quel moyen, tant électronique que mécanique, sous forme de photocopie, d’enregistrement ou autre de ce mode d’emploi

sont interdites sans l’autorisation préalablement accordée par POLAR.

Nous nous efforçons, par tous les moyens dont nous disposons, de faire en sorte que les détails contenus dans le présent mode d’emploi soient corrects en date d’impression. Toutefois, POLAR se réserve le droit de changer les spécifications de

ses produits sans préavis.

G604-G607_ML_A5_v10_20181010.indb 28 2018/10/10 16:25

Page 29

Sicherheitshinweise

• Auf eine flache, stabile Fläche stellen.

• Alle erforderlichen Montage- und Reparaturarbeiten sollten von Wartungspersonal oder einem qualifizierten Techniker durchgeführt werden. Keine Bauteile oder Bedienflächen von diesem Produkt entfernen.

• Für folgende Normen und Vorschriften sind die lokalen und nationalen Normen heranzuziehen:

- Arbeitsschutzvorschriften

- BS-EN-Verhaltenspraktiken

- Brandschutzvorschriften

- IEE-Anschlussvorschriften

- Bauvorschriften

• Das Gerät NICHT mit einem Strahl-/Hochdruckreiniger reinigen.

• Das Gerät NICHT zum Aufbewahren von medizinischen Produkten verwenden.

• KEINE Elektrogeräte im Gerät verwenden (wie Heizgeräte, Eismaschinen usw.)

• NICHT auf den Schrank, die Schubladen oder Türen stellen.

• KEIN Öl oder Fett mit den Kunststoffteilen oder der Türdichtung in Kontakt kommen lassen. Bei Kontakt sofort reinigen.

• Nur zum Gebrauch in Gebäuden.

• Flaschen mit hochkonzentriertem Alkohol müssen dicht verschlossen und aufrecht stehend im Kühlschrank aufbewahrt werden.

• Das Gerät stets aufrecht tragen, lagern und transportieren. Zum Transport den Schrank an der Unterseite anfassen.

• Vor Reinigungsarbeiten stets zunächst das Gerät abschalten und den Netzstecker aus der Steckdose ziehen.

• Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren und gemäß den lokalen Vorschriften entsorgen.

• Aus Sicherheitsgründen muss ein beschädigtes Stromkabel von einem POLAR-Mitarbeiter oder einem empfohlenen qualifizierten Elektriker erneuert werden.

G604-G607_ML_A5_v10_20181010.indb 29 2018/10/10 16:25

Page 30

• Dieses Gerät sollte nur dann von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder Kenntnissen verwendet werden, wenn sie von einer für ihre Sicherheit verantwortlichen Person im Gebrauch des Geräts geschult wurden bzw. ständig beaufsichtigt werden.

• Polar empfiehlt, dieses Gerät jährlich einem PAT-Test zu unterziehen, um die Sicherheit des Produktes sicherzustellen.

Vorsicht Brandgefahr

• Keine explosiven Stoffe wie Sprühdosen mit brennbarem Treibmittel in diesem Gerät nicht speichern aufbewahren.

Warnung: Halten Sie alle Lüftungsöffnungen frei. Das Gerät sollte nicht ohne geeignete Ventilation eingebaut werden.

• Warnung: Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel, um den Abtauvorgang zu beschleunigen, außer denen, die vom Hersteller empfohlen wurden.

• Warnung: Beschädigen Sie den Kältemittelkreislauf nicht.

• Warnung: Verwenden Sie keine elektrischen Geräte innerhalb der Ablagefächer des Geräts , sofern sie nicht vom Hersteller empfohlen wurden.

Produktbeschreibungn

G604 -POLAR 2-türiger Kühltisch Pizzadette/Saladette G605 -POLAR 3-türiger Kühltisch Pizzadette/Saladette G606 - POLAR 2-türiger Saladette-Kühltisch G607 - POLAR 3-türiger Saladette-Kühltisch

Einführung

Bitte nehmen Sie sich einige Minuten Zeit und lesen Sie dieses Handbuch sorgfältig durch. Nur bei korrekter Wartung und vorschriftsgemäßem Betrieb kann Ihr POLAR-Produkt optimale Leistung erzielen.

G604-G607_ML_A5_v10_20181010.indb 30 2018/10/10 16:25

Page 31

Lieferumfang

Folgende Teile befinden sich in der Verpackung:

• POLAR-Kühlgerät

• Schienen

• Ablagen (G604/G606 x 2, G605/G607 x 3)

• Gastronorm-Adapterstangen

• Bodenbleche (G604/G606 x 2, G605/G607 x 3)

• Bedienungsanleitung

POLAR ist stolz auf die hochwertige Qualität seiner Produkte und seinen erstklassigen Service. Wir stellen sicher, dass alle gelieferten Produkte zum Zeitpunkt der Verpackung voll funktionsfähig sind und sich in einwandfreiem Zustand befinden.

Sollten Sie Transportschäden feststellen, wenden Sie sich bitte unverzüglich an Ihren POLAR-Händler.

Montage

Hinweis: Wenn das Gerät nicht aufrecht transportiert oder gelagert wurde, muss es vor Inbetriebnahme rund 12 Stunden aufrecht aufgestellt werden. Im Zweifelsfall lassen Sie es aufrecht stehen.

1. Das Gerät aus der Verpackung nehmen. Darauf achten, dass die gesamte Plastikfolie und alle Beschichtungen von sämtlichen Flächen entfernt wurden.

2. Zur Belüftung einen Abstand von 20 cm zwischen Gerät und Wänden oder anderen Objekten einhalten. NIEMALS NEBEN ODER IN DER NÄHE EINER WÄRMEQUELLE PLATZIEREN.

Hinweis: Vor dem ersten Einsatz des Geräts die Ablagen und das Geräteinnere mit einer Seifenlauge reinigen.

3. Die Bremsen an den Laufrollen feststellen, damit sich der Schrank nicht bewegen kann ODER Das Gerät durch Einstellen der Schraubfüße ausgleichen.

Befestigen der Ablagen und Bodenschoner

1. Einen Satz Ablageschienen auf beiden Schrankseiten in der gewünschten Höhe platzieren.

2. Die Ablage einschieben.

3. Wiederholen Sie das Verfahren für die übrigen Ablagen.

4. Die Bodenschoner auf die untere Schrankfläche legen. Die flache Seite darf dabei den Boden nicht berühren.

Hinweis: Die richtige Positionierung ist wichtig, damit Kondenswasser korrekt ablaufen kann.

G604-G607_ML_A5_v10_20181010.indb 31 2018/10/10 16:25

Page 32

Gastronorm-Konfiguration

Modell: G604

1/6 1/6 1/6 1/6 1/6

1/3 1/6 1/3

1/6 1/6 1/61/3

Modell: G605

1/2

1/4

1/2 1/2

1/4

1/2 1/2 1/2 1/2 1/2

1/4

1/2

1/4

1/2

G604-G607_ML_A5_v10_20181010.indb 32 2018/10/10 16:25

Page 33

Modell: G606

1/1

1/4

1/1 1/1

1/6

1/3

1/6

1/3

1/4

1/3

1/6

1/4

1/2

1/1

1/4 1/4

1/4

1/6

1/4

Modell: G607

1/1 1/1

1/2

1/2 1/4 1/4

1/1 1/1

1/2

1/1 1/1

1/1

1/2

1/3

1/2

1/6

1/6 1/6 1/6

1/2

1/3

1/2

1/6

1/6 1/6 1/6

G604-G607_ML_A5_v10_20181010.indb 33 2018/10/10 16:25

Page 34

Betrieb

Lagerung von Nahrungsmitteln

Sie erzielen die besten Ergebnisse mit Ihrem POLAR-Gerät, wenn Sie folgende Anweisungen beachten:

• Nahrungsmittel dürfen erst nach Erreichen der korrekten Betriebstemperatur im Gerät gelagert werden.

• Darauf achten, dass die Gastronorm-Einsätze stets gefüllt sind. Dies gilt auch dann, wenn die Geräte nicht genutzt werden oder leer sind. Leere Einsätze verringern die Effizienz des Geräts erheblich.

• Wenn das Gerät nicht in Gebrauch ist, stets den Deckel schließen.

• Keine unbedeckten heißen Nahrungsmittel oder Flüssigkeiten in das Gerät legen oder stellen.

• Nahrungsmittel nach Möglichkeit einwickeln oder bedecken.

• Nicht die Lüfter im Gerät versperren.

• Türen nicht über längere Zeit geöffnet lassen.

Einschalten

1. Die Tür(en)/Schublade(n) des Geräts schließen.

2. Darauf achten, dass der Ein-/Ausschalter auf [O] steht und der Netzstecker eingesteckt ist.

3. Das Gerät einschalten [I]. Die momentane Temperatur im Gerät wird angezeigt.

Deckel öffnen/schließen (nur G606/G607)

Der Deckel der G606- und G607-Saladette-Arbeitsfläche kann unterschiedlich positioniert werden.

1. Bei geschlossenem Deckel können Sie die Platte zurückschieben, sodass die Saladette halb geöffnet ist. Dadurch ist ein Teil der Gastronorm-Einlagen zugänglich.

2. Heben Sie den Deckel ab und schieben Sie ihn ein wenig zurück, sodass das Gelenk im Stützschlitz einrastet.

3. Heben Sie den Deckel ab und schieben Sie ihn vollständig zurück, sodass die Gastronorm-Einlagen komplett zugänglich sind.

VORSICHT: Der Gleitdeckel ist nicht mit einem Arrettiermechanismus versehen. Achten Sie vor dem Öffnen stets darauf, dass sich der Deckel in der Stellung „halbgeöffnet“ befindet.

Bedienfeld

Betriebstemperatur einstellen

1. Die SET-Taste drücken. Die Anzeige blinkt auf.

2. Drücken Sie die Taste oder , um die benötigte Temperatur aufzurufen.

3. Zum Speichern der Temperatur drücken Sie die Taste SET.

Manuelles Abtauen

Um den Abtauvorgang zu starten, die Taste „aux“ 2 Sekunden lang gedrückt halten. Die Abtaulampe leuchtet auf.

G604-G607_ML_A5_v10_20181010.indb 34 2018/10/10 16:25

Page 35

Reinigung, Pflege und Wartung

Vor Reinigungsarbeiten stets zunächst das Gerät abschalten und den Netzstecker aus der Steckdose ziehen.

• Den Schrank möglichst häufig innen reinigen.

• Keine Scheuermittel verwenden, da diese schädliche Rückstände hinterlassen können.

• Die Türdichtung mit warmem Seifenwasser reinigen.

• Nach dem Reinigen stets mit einem Tuch trocknen.

• Zur Reinigung verwendetes Wasser darf nicht durch die Ablauföffnung in die Auffangschale gelangen.

• Vorsicht beim Reinigen der Geräterückseite. Scharfe Kanten können zu Verletzungen führen.

• Erforderliche Reparaturen sollten von einem POLAR-Mitarbeiter oder einem qualifizierten Techniker ausgeführt werden.

Reinigung der Filter-Kondensators

• Der Kondensator ist Teil des Kühlsystems. Der Kondensator-Filter erfordert monatliche Reinigung.

• Trennen Sie Netzteil, bevor Oktober Regelmäßige Wartung.

• Bei Nichtbeachtung der Kondensatorfilter reinigen die Leistung und Lebensdauer Ihres Polar Einheit zu reduzieren und kann Ihre Garantie ungültig

• Diese Modelle haben einen abnehmbaren Filter, der kann mit einem Staubsauger gereinigt werden.

Störungssuche

Bei einem Defekt Ihres POLAR-Geräts konsultieren Sie bitte zunächst folgende Tabelle, bevor Sie die Helpline oder Ihren POLAR-Händler anrufen.

Störung Vermutliche Ursache Lösung

Das Gerät funktioniert nicht

Das Gerät ist nicht eingeschaltet

Prüfen, ob der Netzstecker in die Steckdose gesteckt wurde und das Gerät eingeschaltet ist

Stecker und Kabel sind beschädigt

POLAR-Mitarbeiter oder qualifizierten Techniker anrufen

Sicherung im Stecker ist durchgebrannt

Neue Sicherung in den Stecker einsetzen

Stromzufuhr Netzstrom prüfen Interner Vernetzungsfehler

POLAR-Mitarbeiter oder qualifizierten Techniker anrufen

G604-G607_ML_A5_v10_20181010.indb 35 2018/10/10 16:25

Page 36

Störung Vermutliche Ursache Lösung

Das Gerät lässt sich einschalten, aber die Temperatur ist zu hoch/niedrig

Zu viel Eis auf dem Verdampfer Das Gerät abtauen Kondensator verstaubt Reinigen Sie den Kondensator Türen sind nicht richtig

geschlossen

Prüfen, ob die Türen geschlossen und die Dichtungen intakt sind

Gerät befindet sich in der Nähe einer Wärmequelle, oder der Luftstrom zum Kondensator ist unterbrochen

Den Kühlschrank an einem geeigneteren Ort aufstellen

Umgebungstemperatur ist zu hoch Belüftung intensivieren oder Gerät an

einem kühleren Ort aufstellen

Ungeeignete Nahrungsmittel werden im Gerät aufbewahrt

Einige heiße Nahrungsmittel herausnehmen oder Produkte, die den Lüfter blockieren, entfernen

Gerät ist überlastet Weniger Nahrungsmittel im Gerät lagern

Aus dem Gerät läuft Wasser aus

Das Gerät steht nicht gerade Die Schraubfüße so regulieren, dass das

Gerät eben steht (sofern zutreffend) Der Ablauf ist verstopft Den Ablauf säubern Wasser kann nicht ablaufen Den Boden des Geräts von Fremdstoffen

reinigen (sofern zutreffend) Der Wasserbehälter ist beschädigt POLAR-Mitarbeiter oder qualifizierten

Techniker anrufen Die Tropfschale fließt über Die Tropfschale leeren (sofern zutreffend)

Das Gerät ist ungewöhnlich laut

Muttern und/oder Schrauben sind lose

Alle Muttern und Schrauben überprüfen

und anziehen Das Gerät steht nicht eben oder

stabil

Position überprüfen und bei Bedarf ändern

Technische Spezifikationen

Modell Spannung Leistung

Strom-

stärke

Temperatur-

bereich

Kühlmittel

Abmessungen

h x b x t mm

Gewicht

(kg)

G604 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 1010 x 900 x 700 80

G605 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 1010 x 1370 x 700 120

G606 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 850 x 900 x 700 70

G607 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 850 x 1370 x 700 107

G604-G607_ML_A5_v10_20181010.indb 36 2018/10/10 16:25

Page 37

Elektroanschlüsse

Der Stecker muss in eine geeignete Steckdose gesteckt werden.

Das Gerät ist wie folgt verdrahtet:

• Stromführender Leiter (braun) an Klemme L

• Neutralleiter (blau) an Klemme N

• Erdleiter (grün/gelb) an Klemme E

Dieses Gerät muss geerdet sein.

Bei Fragen wenden Sie sich bitte an einen qualifizierten Elektriker.

Elektroisolierpunkte dürfen nicht blockiert werden. Bei einem Not-Stopp müssen diese Punkte jederzeit sofort zugänglich sein.

Entsorgung

Gemäß EU-Vorschriften müssen Kühlprodukte von Fachunternehmen entsorgt werden, die alle Gase, Metall- und Kunststoffbauteile entfernen oder recyceln.

Ihre Kommunalverwaltung kann Sie über die Entsorgung Ihres Geräts informieren. Kommunalbehörden sind nicht verpflichtet, gewerbliche Kühlgeräte zu entsorgen. Sie können Sie jedoch über lokale Annahmestellen informieren, die diese Geräte entsorgen.

Oder rufen Sie die POLAR-Helpline an. Wir verfügen über eine Liste nationaler Entsorger in den EU Staaten.

Konformität

Das WEEE-Logo an diesem Produkt oder in der Dokumentation weist darauf hin, dass das Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Um potenziellen Gesundheits- bzw. Umweltschäden vorzubeugen, muss das Produkt durch einen zugelassenen und umweltverträglichen Recyclingprozess entsorgt werden. Ausführliche Informationen zur korrekten Entsorgung dieses Produkts erhalten Sie von Ihrem Produktlieferanten oder der für die Müllentsorgung in Ihrer Region zuständige Behörde.

Alle POLAR-Produkte werden strengen Tests unterzogen, um die Einhaltung von Normen und Spezifikationen internationaler und nationaler Behörden und unabhängiger Organisationen zu gewährleisten.

POLAR-Produkte dürfen durch folgendes Symbol gekennzeichnet werden:

teilweise in irgendeiner Form oder auf irgendeinem Wege - einschließlich elektronischer, mechanischer Verfahren, durch

Fotokopieren, Aufnahme oder andere Verfahren - vervielfältigt oder übertragen werden.

Es werden alle Anstrengungen unternommen um sicherzustellen, dass alle Angaben bei der Drucklegung korrekt sind.

POLAR behält sich jedoch das Recht vor, Spezifikationen ohne Vorankündigung zu ändern.

G604-G607_ML_A5_v10_20181010.indb 37 2018/10/10 16:25

Page 38

Suggerimenti per la sicurezza

• Posizionare su una superficie piana e stabile.

• L’installazione e le eventuali riparazioni devono venire eseguite da un agente/tecnico qualificato. Non rimuovere i componenti o i pannelli di accesso dell’apparecchio.

• Verificare la conformità alle normative locali e nazionali di quanto segue:

- Normativa antinfortunistica sul lavoro

- Linee guida BS EN

- Precauzioni antincendio

- Normativa IEE sui circuiti elettrici

- Norme di installazione

• NON utilizzare sistemi di lavaggio a getto o pressione per pulire l’apparecchio.

• NON utilizzare l’apparecchio per conservare presidi medicosanitari.

• NON utilizzare apparecchiature elettriche all’interno dell’apparecchio (ad esempio, gelatiere, ecc.)

• NON stare in piedi o in altro sostenersi alla base, ai cassetti o ai portelli.

• NON mettere a contatto olio o grassi con i componenti in plastica o con la guarnizione dei portelli. Pulire immediatamente in caso di contatto.

• Per esclusivo uso in ambienti chiusi.

• Le bottiglie contenenti una elevata percentuale di alcool devono venire sigillate e posizionate verticalmente nel frigorifero.

• Trasportare, immagazzinare e movimentare l’apparecchio sempre in posizione verticale e spostarlo mantenendone la base.

• Spegnere e disconnettere l’alimentazione dell’unità prima di pulirla.

• Tenere lontano l’imballaggio dalla portata dei bambini. Smaltire l’imballaggio in conformità alle normative locali.

• Se danneggiato, il cavo di alimentazione deve venire sostituito da un agente POLAR o da un tecnico qualificato al fine di prevenire eventuali rischi.

G604-G607_ML_A5_v10_20181010.indb 38 2018/10/10 16:25

Page 39

• L’apparecchio non è destinato a essere utilizzato da persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive della necessaria esperienza e conoscenza dell’apparecchio, che non abbiano ricevuto supervisione o istruzioni relative all’utilizzo dell’apparecchio dalle persone responsabili dello loro sicurezza.

• Polar consiglia che il presente strumento faccia il PAT test ogni anno per garantire la sicurezza del prodotto.

Attenzione Rischio di incendio

• Non conservare sostanze esplosive, come bombolette spray con propellente infiammabile in questo apparecchio.

Attenzione: Tenere libere tutte le aperture di ventilazione. L’unità non deve essere installata senza una ventilazione adeguata.

• Attenzione: non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversa dal fabbricante raccomandato Quelli da.

• Attenzione: Non danneggiare il circuito refrigerante.

• Attenzione: Non usare apparecchi elettrici all’interno degli scomparti per la conservazione degli alimenti, a meno che siano del tipo consigliato dal produttore.

Descrizione dei prodotti

G604 - Banco refrigerato per preparazione pizza/insalate a 2 portelli POLAR G605 - Banco refrigerato per preparazione pizza/insalate a 3 portelli POLAR G606 - Banco saladette a 2 portelli POLAR G607 - Banco saladette a 3 portelli POLAR

Introduzione

Leggere con attenzione il presente manuale. La manutenzione e l’utilizzo corretti di questo apparecchio consentiranno di ottenere le massime prestazioni da questo prodotto POLAR.

G604-G607_ML_A5_v10_20181010.indb 39 2018/10/10 16:25

Page 40

Contenuto dell’imballaggio

L’imballaggio contiene quanto segue:

• Frigorifero POLAR

• Guide per ripiani

• Ripiani (G604/G606 x 2, G605/G607 x 3)

• Separatori gastronorm

• Ripiani pavimento (G604/G606 x 2, G605/G607 x 3)

• Manuale di istruzioni

POLAR garantisce una qualità e un servizio impeccabili e assicura che al momento dell’imballaggio tutti i componenti forniti sono integralmente funzionanti e privi di difetti.

Nel caso siano rilevati danni risultanti dal trasporto del prodotto, rivolgersi immediatamente al rivenditore POLAR locale.

Installazione

Nota: se l'apparecchio è stato immagazzinato o spostato in posizione non verticale, lasciarlo in posizione verticale per circa 12 ore prima di metterlo in funzione. In caso di dubbio, osservare comunque questa precauzione.

1. Rimuovere l’apparecchio dall’imballaggio. Assicurarsi che la pellicola protettiva e rivestimenti in plastica siano interamente rimossi da tutte le superfici.

2. Osservare una distanza di 20 cm tra l’unità e le pareti o altri oggetti al fine di assicurare la necessaria ventilazione. NON COLLOCARE IN PROSSIMITÀ DI FONTI DI CALORE.

Nota: prima di utilizzare l'apparecchio per la prima volta, pulire i ripiani e l'interno dell'apparecchio con acqua saponata.

3. Innestare i freni delle ruote a sfera per mantenere l’apparecchio in posizione OPPURE Mettere in piano l’apparecchio regolando i piedi.

Montaggio dei ripiani e delle protezioni pavimento

1. Posizionare un set di guide su ogni lato dell’armadio all’altezza desiderata.

2. Fare scivolare in posizione il ripiano.

3. Ripetere l’operazione per i ripiani rimanenti.

4. Posizionare le protezioni sul pavimento dell’armadio, assicurandosi che il lato piatto non sia a contatto con il pavimento.

Nota: il corretto montaggio è essenziale perché la condensa possa essere correttamente scaricata.

G604-G607_ML_A5_v10_20181010.indb 40 2018/10/10 16:25

Page 41

Configurazione GN

Modello: G604

1/6 1/6 1/6 1/6 1/6

1/3 1/6 1/3

1/6 1/6 1/61/3

Modello: G605

1/2

1/4

1/2 1/2

1/4

1/2 1/2 1/2 1/2 1/2

1/4

1/2

1/4

1/2

G604-G607_ML_A5_v10_20181010.indb 41 2018/10/10 16:25

Page 42

Modello: G606

1/1

1/4

1/1 1/1

1/6

1/3

1/6

1/3

1/4

1/3

1/6

1/4

1/2

1/1

1/4 1/4

1/4

1/6

1/4

Modello: G607

1/1 1/1

1/2

1/2 1/4 1/4

1/1 1/1

1/2

1/1 1/1

1/1

1/2

1/3

1/2

1/6

1/6 1/6 1/6

1/2

1/3

1/2

1/6

1/6 1/6 1/6

G604-G607_ML_A5_v10_20181010.indb 42 2018/10/10 16:25

Page 43

Funzionamento

Conservazione dei cibi

Per ottenere i migliori risultati dall’apparecchio POLAR, osservare le seguenti istruzioni:

• Conservare i cibi nell’apparecchio solo quando esso ha raggiunto la corretta temperatura di esercizio.

• Assicurarsi che gli alloggiamenti gastronorm siano sempre occupati anche se i gastronorm non sono utilizzati o sono vuoti. Gli alloggiamenti vuoti riducono in maniera significativa l’efficienza dell’apparecchio.

• Chiudere sempre il coperchio quando l’apparecchio non è utilizzato.

• Non conservare cibi o liquidi bollenti scoperti all’interno dell’apparecchio.

• Se possibile, avvolgere o coprire i cibi.

• Non ostruire le ventole all’interno dell’apparecchio.

• Evitare di aprire i portelli per periodi prolungati di tempo.

Accensione

1. Chiudere i portelli e i cassetti dell’apparecchio.

2. Assicurarsi che l’interruttore dell’alimentazione sia impostato su [O] e acceso alla presa.

3. Accendere l’alimentazione [I]. Viene visualizzata la temperatura corrente all’interno dell’apparecchiatura.

Apertura/chiusura del coperchio (solo G606/G607)

Il coperchio del banco saladette G606 e G607 fornisce più posizioni.

1. Con il coperchio chiuso, fare scivolare il pannello nella posizione di apertura a metà. In questo modo è possibile accedere ai vassoi gastronorm.

2. Sollevare il coperchio all’indietro per insediare la cerniera nella scanalatura di supporto.

3. Sollevare completamente all’indietro il coperchio per esporre completamente i vassoi gastronorm.

ATTENZIONE: il coperchio scorrevole non dispone di un meccanismo di blocco. Assicurarsi sempre che il coperchio si trovi nella posizione di “apertura a metà” prima di aprirlo.

Pannello di controllo

Impostazione della temperatura di esercizio

1. Premere il pulsante SET. Il display lampeggia.

2. Premere i pulsanti o per visualizzare la temperatura richiesta.

3. Premere il pulsante SET per memorizzare la temperatura.

Sbrinamento manuale

Premere senza rilasciare il pulsante “aux” per 2 secondi per avviare lo sbrinamento. La spia di sbrinamento si accende.

G604-G607_ML_A5_v10_20181010.indb 43 2018/10/10 16:25

Page 44

Pulizia e manutenzione

Prima di eseguire la pulizia, spegnere e scollegare l’alimentazione.

• Pulire l’interno dell’apparecchio quanto più spesso possibile.

• Non utilizzare detergenti abrasivi in quanto possono lasciare residui nocivi.

• Pulire la tenuta della porta con acqua tiepida calda.

• Asciugare sempre dopo la pulizia.

• Non permettere che l’acqua utilizzata per la pulizia penetri attraverso il foro di scarico nella vasca di evaporazione.

• Prestare attenzione durante la pulizia della parte posteriore dell’apparecchio. Gli attrezzi con bordi taglienti possono provocare tagli.

• Le riparazioni devono essere eseguite da un tecnico qualificato o da un agente POLAR.

Pulizia del filtro condensatore

• Il condensatore è parte del sistema di refrigerazione. Il filtro del condensatore richiede una pulizia mensile.

• Scollegare sempre l’alimentazione prima di effettuare la manutenzione ordinaria.

• La mancata pulizia del filtro del condensatore riduce le prestazioni e la durata dell’unità Polar e può invalidare la garanzia

• Questi modelli dispongono di un filtro removibile che può essere pulita con un aspirapolvere.

Risoluzione dei problemi

Se dovessero verificarsi guasti dell’apparecchio POLAR, controllare la tabella seguente prima di contattare la helpline telefonica o il rivenditore POLAR.

Guasto Probabile causa Azione

L'apparecchio non funziona

L'apparecchio non è acceso Controllare che l'apparecchio sia correttamente

collegato e acceso

La presa e il cavo sono danneggiati

Rivolgersi a un tecnico qualificato o a un agente POLAR

Il fusibile della presa è guasto Sostituire il fusibile della presa Alimentazione Controllare l'alimentazione Guasto dei circuiti interni

Rivolgersi a un tecnico qualificato o a un agente POLAR

G604-G607_ML_A5_v10_20181010.indb 44 2018/10/10 16:25

Page 45

Guasto Probabile causa Azione

L'apparecchi si accende ma la temperatura è troppo alta o troppo bassa

Quantità eccessiva di ghiaccio nell'evaporatore

Sbrinare l'apparecchio

Il condensatore è bloccato dalla polvere

Pulire il condensatore

I portelli non sono chiusi in maniera appropriata

Controllare che i portelli siano chiusi e che le guarnizioni di tenuta non siano danneggiate

L'apparecchio è posizionato in prossimità di una sorgente di calore oppure il flusso di aria al condensatore è interrotto

Spostare il frigorifero in una posizione più appropriata

La temperatura ambientale è troppo alta

Aumentare la ventilazione oppure spostare l'apparecchio in una posizione più fresca

Sono stati conservati nell'apparecchio cibi non appropriati

Rimuovere i cibi eccessivamente caldi o le ostruzioni della ventola

L'apparecchio è sovraccarico Ridurre la quantità dei cibi presenti

nell'apparecchio

L'apparecchio perde acqua

L'apparecchio non è in posizione piana

Regolare i piedi al fine di mantenere in

piano l'apparecchio (se pertinente) La bocca di scarico è bloccata Pulire la bocca di scarico Il movimento dell'acqua verso lo

scarico è ostruito

Pulire il pavimento dell'apparecchio (se

pertinente) Il contenitore dell'acqua è

danneggiato

Rivolgersi a un tecnico qualificato o a un

agente POLAR La vaschetta di raccolta dell'acqua

di sbrinamento è troppo piena

Svuotare la vaschetta di raccolta dell'acqua

di sbrinamento (se pertinente)

L’apparecchio presenta una rumorosità eccessiva

Dadi o viti allentati Controllare e serrare tutti i dadi e le viti L'apparecchio non è stato installato

in una posizione in piano o stabile

Controllare la posizione di installazione e

modificarla se necessario

Specifiche tecniche

Modello Tensione Alimentazio Corrente

Intervallo

di tempera-

tura

Refrigerante

Dimensioni

h x l x p mm

Peso (Kg)

G604 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 1010 x 900 x 700 80

G605 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 1010 x 1370 x 700 120

G606 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 850 x 900 x 700 70

G607 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 850 x 1370 x 700 107

G604-G607_ML_A5_v10_20181010.indb 45 2018/10/10 16:25

Page 46

Cablaggi elettrici

Questa apparecchiatura deve essere collegata a terra.

L’apparecchio ha i seguenti cablaggi:

• Filo sotto tensione (colore marrone) a terminale L

• Filo del neutro (colore blu) a terminale N

• Filo di terra (colore verde/giallo) a terminale E

L’apparecchio deve avere un circuito dedicato di messa a terra.

In caso di dubbi, consultare un elettricista qualificato.

I punti di isolamento elettrico devono essere liberi da ostruzioni. In caso di emergenza, i punti devono essere facilmente raggiungibili qualora sia necessario scollegarli.

Smaltimento

Le normative UE prevedono che lo smaltimento dei prodotti di refrigerazione sia eseguito da aziende specializzate nella rimozione o nel riciclaggio di tutti i gas e dei componenti in metallo e plastica.

Rivolgersi all’ente locale incaricato per informazioni sullo smaltimento di questo apparecchio. Gli enti locali non hanno l’obbligo di procedere allo smaltimento di apparecchi di refrigerazione commerciali ma sono in grado di fornire suggerimenti sulla modalità di smaltimento di tali apparecchi.

In alternativa, chiamare la helpline telefonica di POLAR per ricevere informazioni dettagliate sulle aziende di smaltimento nella UE.

Conformità

Il logo WEEE riportato su questo prodotto o sulla relativa documentazione indica che il prodotto non può essere smaltito come normale rifiuto domestico. Per evitare possibili danni alla salute e/o all'ambiente, il prodotto deve venire smaltito utilizzando una procedura di riciclaggio approvata e sicura per l'ambiente. Per ulteriori informazioni su come smaltire in maniera corretta questo prodotto, contattare il fornitore del prodotto o l'ente locale responsabile per lo smaltimento dei rifiuti.

I componenti POLAR sono stati sottoposti a un rigoroso collaudo ai fini della conformità agli standard e alle specifiche normative previste dalle autorità internazionali, indipendenti e federali.

I prodotti POLAR sono autorizzati a esporre il seguente simbolo:

fotocopiatura o altro sistema di riproduzione, di qualsiasi parte delle presenti istruzioni senza la previa autorizzazione

scritta di POLAR.

Le informazioni contenute sono corrette e accurate al momento della stampa, tuttavia POLAR si riserva il diritto di

modificare le specifiche senza preavviso.

G604-G607_ML_A5_v10_20181010.indb 46 2018/10/10 16:25

Page 47

Consejos de Seguridad

• Colóquelo sobre una superficie plana, estable.

• Un agente del servicio técnico cualificado debería llevar a cabo la instalación y cualquier reparación que se precise. No retire ningún componente ni panel de servicio de este producto.

• Consulte las Normas Locales y Nacionales correspondientes a lo siguiente:

- Legislación de Seguridad e Higiene en el Trabajo

- Códigos de Práctica BS EN

- Precauciones contra Incendios

- Normativas de Cableado de la IEE

- Normativas de Construcción

• No utilice dispositivos de lavado de chorro a presión para limpiar el aparato.

• NO utilice este aparato para almacenar existencias médicas.

• NO utilice aparatos eléctricos en el interior del aparato (por ejemplo, calentadores, máquinas de hacer helados, etc.)

• NO se ponga de pie ni se apoye sobre la base, los cajones o las puertas.

• NO deje que el aceite o la grasa entren en contacto con los componentes de plástico o la junta de la puerta. Limpie el aparato inmediatamente si se produce contacto.

• Sólo adecuado para uso en interiores.

• Las botellas que contienen un alto porcentaje de alcohol deben sellarse y colocarse verticalmente en el frigorífico.

• Siempre debe transportar, almacenar y manipular el aparato verticalmente y moverlo cogiéndolo de la base.

• Desconecte la máquina y desenchúfela del suministro eléctrico de la unidad siempre antes de llevar a cabo la limpieza.

• Mantenga el embalaje lejos del alcance de los niños. Deshágase del embalaje de acuerdo con las normativas de las autoridades locales.

• Si el cable eléctrico está dañado, debe ser reemplazado por un agente de POLAR o un técnico cualificado recomendado para evitar cualquier riesgo.

G604-G607_ML_A5_v10_20181010.indb 47 2018/10/10 16:25

Page 48

• Este aparato no debe ser utilizado por personas (niños incluidos) que tengan limitadas sus capacidades fisicas, sensoriales o mentales, o que no tengan experiencia y conocimientos, a menos que estén bajo la supervision o hayan recibido instrucciones relativas al uso del aparato a cargo de una persona responsable de su seguridad.

• Polar recomienda que las conexiones eléctricas de este aparato se comprueben anualmente para verificar la seguridad del producto.

Precaución Riesgo de Incendio

• No guarde sustancias explosivas, tales como latas de aerosol con un propulsor inflamable, en este aparato.

Advertencia: Mantenga los orificios de ventilación libres de obstrucciones. Asegúrese de que la unidad disponga de una ventilación adecuada.

• Advertencia: No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, únicamente aquellos recomendados por el fabricante.

• Advertencia: No dañe el circuito refrigerante.

• Advertencia: No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

Descripción del Producto

Frigorífico de Mostrador para Preparados de Ensalada / Pizza de 2 Puertas G604 - POLAR 2 Frigorífico de Mostrador para Preparados de Ensalada / Pizza de 3 Puertas G605 - POLAR 2 Frigorífico de Mostrador para Tapas de 2 Puertas G606 - POLAR Frigorífico de Mostrador para Tapas de 3 Puertas G607 - POLAR

Introducción

Tómese unos minutos para leer este manual. El correcto mantenimiento y manejo de esta máquina proporcionará el mejor funcionamiento posible de su producto POLAR.

G604-G607_ML_A5_v10_20181010.indb 48 2018/10/10 16:25

Page 49

Contenido del Conjunto

Se incluye lo siguiente:

• Frigorífico POLAR

• Guías de estante

• Estantes (G604/G606 x 2, G605/G607 x 3)

• Barras Adaptadoras Gastronorm

• Estantes de Suelo (G604/G606 x 2, G605/G607 x 3)

• Manual de instrucciones

POLAR se enorgullece de su calidad y servicio y asegura que en el momento del embalaje, el contenido se suministró con plena funcionalidad y sin ningún defecto.

Si encontrara algún daño resultante del transporte, póngase en contacto inmediatamente con su distribuidor POLAR.

Instalación

Nota: Si el aparato no se ha almacenado o transportado en posición vertical, déjelo en posición vertical durante aproximadamente 12 horas antes del funcionamiento. Si tiene alguna duda, deje el aparato en posición vertical.

1. Desembale el aparato. Asegúrese de que todos los revestimientos y las láminas de plástico de protección se hayan quitado totalmente de todas las superficies.

2. Mantenga una distancia de 20 cm (7 pulgadas) entre la unidad y las paredes u otros objetos para ventilación.

NO COLOQUE LA UNIDAD CERCA O JUNTO A UNA FUENTE DE CALOR.

Nota: antes de utilizar el aparato por primera vez, limpie los estantes y el interior con agua con jabón.

3. Coloque los frenos en las ruedecillas para mantener el aparato en su posición O Nivele el aparato ajustando la pata enroscada.

Montaje de las Protecciones de Suelo y los Estantes

1. Coloque un juego de guías de estante a cada lado de la cabina a la altura deseada.

2. Deslice el estante hasta su lugar.

3. Repita el proceso con los estantes restantes.

4. Coloque las protecciones de suelo en el suelo de la cabina, asegurándose de que el lado plano esté separado del suelo.

Nota: esto es vital para asegurar el desagüe completo de la condensación.

G604-G607_ML_A5_v10_20181010.indb 49 2018/10/10 16:25

Page 50

Configuración GN

Modelo: G604

1/6 1/6 1/6 1/6 1/6

1/3 1/6 1/3

1/6 1/6 1/61/3

Modelo: G605

1/2

1/4

1/2 1/2

1/4

1/2 1/2 1/2 1/2 1/2

1/4

1/2

1/4

1/2

G604-G607_ML_A5_v10_20181010.indb 50 2018/10/10 16:25

Page 51

Modelo: G606

1/1

1/4

1/1 1/1

1/6

1/3

1/6

1/3

1/4

1/3

1/6

1/4

1/2

1/1

1/4 1/4

1/4

1/6

1/4

Modelo: G607

1/1 1/1

1/2

1/2 1/4 1/4

1/1 1/1

1/2

1/1 1/1

1/1

1/2

1/3

1/2

1/6

1/6 1/6 1/6

1/2

1/3

1/2

1/6

1/6 1/6 1/6

G604-G607_ML_A5_v10_20181010.indb 51 2018/10/10 16:25

Page 52

Funcionamiento

Almacenamiento de comida

Para obtener los mejores resultados de su aparato POLAR, siga estas instrucciones:

• Guarde alimentos en el aparato sólo cuando haya alcanzado la temperatura de funcionamiento correcta.

• Asegúrese de que los recipientes gastronorm estén llenos en todo momento, incluso si los gastronorms no se utilizan o están vacíos. Los recipientes vacíos reducirán en gran medida la eficiencia del aparato.

• Cierre siempre la tapa cuando no se esté utilizando.

• No ponga comida ni líquidos calientes sin cubrir en el interior del aparato.

• Envuelva o cubra la comida siempre que sea posible.

• No obstruya los ventiladores en el interior del aparato.

• Evite la apertura de las puertas durante períodos de tiempo prolongados.

Activación

1. Cierre la (s) puerta (s) / cajón (ones) del aparato.

2. Asegúrese de que el interruptor de activación esté ajustado en [O] y conéctelo a la toma.

3. 2. Conecte la Alimentación [I]. Se muestra la temperatura actual en el aparato.

Abrir / Cerrar la Tapa (Sólo en los Modelos G606/G607)

La tapa de las Frigoríficos de Mostrador para Tapas G606 y G607 es multi-posicional:

1. Con la tapa cerrada, deslice el panel de nuevo hasta la posición medio abierta. Esto permite un acceso parcial a las bandejas gastronorm.

2. Levante la tapa desplazándola hacia atrás de forma que la bisagra encaje en la ranura de soporte.

3. Levante la tapa desplazándola completamente hacia atrás de forma que las bandejas gastronorm estén completamente expuestas.

ADVERTENCIA: la tapa deslizante no tiene un mecanismo de bloqueo. Asegúrese siempre de que la tapa esté en la posición “medio abierta” antes de la apertura.

Panel de Control

Ajuste de la Temperatura de Funcionamiento

1. Pulse el botón SET. El visualizador se enciende.

2. Pulse el botón o los botones para visualizar la temperatura deseada.

3. Pulse el botón SET para fijar la temperatura.

Descongelacion Manual

Pulse y mantenga pulsado el boton “aux” durante 2 segundos para que empiece la descongelacion . La luz de descongelacion se iluminará.

G604-G607_ML_A5_v10_20181010.indb 52 2018/10/10 16:25

Page 53

Limpieza, Cuidado y Mantenimiento

Desconecte la máquina y desenchúfela de la toma eléctrica antes de llevar a cabo la limpieza.

• Limpie el interior del aparato con la mayor frecuencia posible.

• No utilice productos de limpieza abrasivos. Estos pueden dejar residuos nocivos.

• Limpie el sello de la puerta con agua tibia y jabonosa.

• Seque bien el aparato después de limpiarlo.

• No permita que el agua utilizada en la limpieza pase por el agujero de desagüe hacia el recipiente de evaporación.

• Vaya con cuidado al limpiar la parte trasera del aparato. Los bordes afilados pueden cortar.

• Un técnico cualificado o un agente de POLAR debe llevar a cabo las reparaciones en caso de precisarse.

Limpieza del filtro de condensador

• El condensador es parte del sistema de refrigeración. El filtro condensador requiere una limpieza mensual.

• Desconecte siempre la fuente de alimentación antes de llevar a cabo mantenimiento rutinario.

• Si no se limpia el filtro de condensador reducirá el rendimiento y la vida útil de la unidad Polar y puede invalidar su garantía

• Estos modelos tienen un filtro extraíble que se puede limpiar con una aspiradora.

Resolución de problemas

Si su aparato POLAR falla, por favor compruebe la tabla siguiente antes de llamar a la línea de asistencia o a su distribuidor POLAR.

Fallo Causa probable Acción

El aparato no funciona

El aparato no está conectado Compruebe que el aparato esté enchufado

correctamente y conectado El enchufe y el cable están dañados Llame a un técnico cualificado o a un agente de POLAR El fusible del enchufe se ha fundido

Cambie el fusible del enchufe Suministro eléctrico Compruebe el suministro eléctrico Fallo del cableado interno

Llame a un técnico cualificado o a un agente de POLAR

G604-G607_ML_A5_v10_20181010.indb 53 2018/10/10 16:25

Page 54

Fallo Causa probable Acción

El aparato se activa, pero la temperatura es demasiado alta / baja

Hay demasiado hielo en el evaporador

Descongele el aparato

Condensador bloqueado con polvo Limpie el condensador Las puertas no están bien

cerradas

Compruebe que las puertas estén cerradas y las juntas no estén dañadas

El aparato se encuentra cerca de una fuente de calor o el caudal de aire hacia el condensador está siendo interrumpido

Traslade el frigorífico a un lugar más adecuado

La temperatura ambiente es demasiado alta

Aumente la ventilación o traslade el aparato a un lugar más fresco

Se guardan alimentos no adecuados en el aparato

Retire cualquier exceso de alimentos calientes u obstrucciones del ventilador

El aparato está sobrecargado Reduzca la cantidad de alimentos

guardados en el aparato

Hay fugas de agua en el aparato

El aparato no está bien nivelado Ajuste las patas enroscadas para nivelar el

aparato (si es aplicable)

La salida de descarga está bloqueada

Limpie la salida de descarga

El movimiento del agua hacia el desagüe está obstruido

Limpie la base del aparato (si es aplicable)

El contenedor de agua está dañado

Llame a un técnico cualificado o a un agente de POLAR

La bandeja de goteo está rebosando

Vacíe la bandeja de goteo (si es aplicable)

El aparato es inusualmente ruidoso

Tuerca / tornillo flojo Compruebe y apriete todos los tornillos y

las tuercas

El aparato no se ha instalado en una posición estable o nivelada

Compruebe la posición de la instalación y cámbiela si es necesario

Especificaciones Técnicas

Modelo Tensión Potencia Potencia

Margen de

Temperaturas

Refrigerante

Dimensiones a x a x p mm

Peso (Kg)

G604 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 1010 x 900 x 700 80

G605 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 1010 x 1370 x 700 120

G606 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 850 x 900 x 700 70

G607 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 850 x 1370 x 700 107

G604-G607_ML_A5_v10_20181010.indb 54 2018/10/10 16:25

Page 55

Cableado Eléctrico

El enchufe tiene que conectarse a una toma eléctrica adecuada.

Este aparato debe conectarse a una toma de tierra.

• Cable cargado (de color marrón) al terminal marcado como L

• Cable neutro (de color azul) al terminal marcado como N

• Cable de tierra (de color verde / amarillo) al terminal marcado como E

Este aparato debe conectarse a una toma de tierra.

Si tiene alguna duda, consulte a un electricista cualificado.

Los puntos de aislamiento eléctrico deben mantenerse libres de cualquier obstrucción. En caso de precisarse una desconexión de emergencia, deben estar disponibles de forma inmediata.

Desecho

Las normativas de la UE requieren que los productos de refrigeración sean desechados por compañías especializadas que extraigan o reciclen todos los gases, componentes metálicos y de plástico.

Consulte a su autoridad local de recogida de residuos a la hora de desechar su aparato. Las autoridades locales no están obligadas a eliminar los equipos de refrigeración comerciales pero pueden ofrecer consejo sobre cómo desechar los equipos localmente.

Otra opción es llamar a la línea de asistencia de POLAR para pedir información sobre las compañías nacionales de desechos de la UE.

Cumplimiento

El logotipo WEEE en este producto o su documentación indica que no debe eliminarse como un residuo doméstico. Para ayudar a prevenir posibles daños a la salud humana y/ o el medio ambiente, el producto debe eliminarse en un proceso de reciclaje aprobado y medioambientalmente seguro. Para obtener más información sobre cómo eliminar correctamente este producto, póngase en contacto con el proveedor del mismo o la autoridad local responsable de la eliminación de residuos en su zona.

Las piezas POLAR han pasado estrictas pruebas de productos para cumplir las especificaciones y normas reguladoras establecidas por las autoridades internacionales, independientes y federales.

Los productos POLAR han sido autorizados para llevar el símbolo siguiente:

Reservados todos los derechos. Puede estar prohibida la reproducción o transmisión en cualquier forma o por cualquier

medio electrónico, mecánico, de fotocopiado, registro o de otro tipo, de cualquier parte de estas instrucciones sin la

autorización previa y por escrito de POLAR.

Se ha hecho todo lo posible para garantizar que todos los datos son correctos en el momento de su publicación; sin

embargo,POLAR se reserva el derecho a modificar las especificaciones sin que medie notificación previa.

G604-G607_ML_A5_v10_20181010.indb 55 2018/10/10 16:25

Page 56

Conselhos de segurança

• Colocar numa superfície plana e estável.

• Um agente de serviço/técnico qualificado deverá efectuar a instalação e quaisquer reparações, caso necessário. Não retirar qualquer componente ou painéis de serviço deste produto.

• Consultar e cumprir os regulamentos locais e nacionais no que diz respeito à:

- Legislação de saúde e segurança no local de trabalho

- Códigos de trabalho

- Prevenção de incêndios

- Normas para sistemas eléctricos IEE

- Código de construção

• NÃO utilizar máquinas de limpeza a pressão/jacto para limpar o produto.

• NÃO utilize este produto para armazenar acessórios médicos.

• NÃO utilizar aparelhos eléctricos no interior deste produto (como por exemplo máquinas de fazer gelados, etc.)

• NÃO se apoiar ou colocar em cima da base, das prateleiras ou das portas.

• NÃO permitir o contacto de óleo ou gordura com componentes de plástico ou guarnições das portas. Limpar imediatamente se tal acontecer.

• Apenas adequado para uso dentro de casa ou estabelecimentos.

• Fechar garrafas com uma elevada percentagem de álcool e colocá-las verticalmente no frigorífico.

• Este produto deve ser transportado, armazenado e manuseado em posição vertical. Transporte segurando o produto pela base.

• Deve-se sempre desligar o aparelho e retirar a ficha da tomada antes de fazer a limpeza.

• Mantenha o material da embalagem fora do alcance de crianças. O material da embalagem é para ser deitado fora respeitando as regras das autoridades locais.

• A fim de evitar situações perigosas, a substituição dos cabos de alimentação danificados deve ser feita por um agente POLAR ou um técnico qualificado recomendado.

G604-G607_ML_A5_v10_20181010.indb 56 2018/10/10 16:25

Page 57

• Este aparelho não está indicado para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais limitadas, ou com falta de experiência e conhecimento, excepto se tiverem sido supervisionadas ou tiverem recebido instruções acerca da utilização do aparelho por uma pessoa responsável pela sua segurança.

• A Polar recomenda que este aparelho seja testado por PAT anualmente para assegurar que o produto continua seguro.

Atenção Risco de Incêndio

• Não guarde substâncias explosivas, tais como: latas de aerossol com um propulsor inflamável no aparelho ESTA.

Aviso: Mantenha todas as aberturas de ventilação desobstruídas. A unidade não deve ser encaixotada sem a ventilação adequada.

• Aviso: Não use dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, distintos dos recomendados pelo fabricante.

• Aviso: Não danificar o circuito de refrigeração.

• Aviso: Não use aparelhos eléctricos no interior dos compartimentos de armazenamento de alimentos do aparelho, a menos que eles são o tipo recomendado pelo fabricante.

Descrição do produto

G604 - POLAR Bancada frigorífico pizza/saladette com 2 portas

G605 - POLAR Bancada frigorífico pizza/saladette com 3 portas G606 - POLAR Bancada saladette com 2 portas G607 - POLAR Bancada saladette com 3 portas

Introdução

Por favor utilize o tempo necessário para ler atentamente este manual. Uma manutenção e utilização correcta deste aparelho permitem a melhor capacidade de funcionamento do seu produto POLAR.

G604-G607_ML_A5_v10_20181010.indb 57 2018/10/10 16:25

Page 58

Conteúdo da embalagem

A embalagem inclui o seguinte:

• Frigorífico Polar

• Suportes para prateleiras

• Prateleiras (G604/G606 x 2, G605/G607 x 3)

• Barras reguláveis gastronorm

• Prateleiras do chão (G604/G606 x 2, G605/G607 x 3)

• Manual de instruções

A POLAR orgulha-se pelo serviço e a qualidade dos seus produtos e portanto verifica, durante a fase de embalagem, o estado funcional e o bom estado do conteúdo fornecido.

Quando confrontado com quaisquer danos provocados durante o transporte, contacte imediatamente o seu fornecedor POLAR.

Instalação

Nota: se o aparelho foi armazenado ou transportado numa posição não igual à posição de instalação, deve-se, antes de utilizar o mesmo, colocar o produto durante 12 horas na posição de instalação. Em caso de dúvida deve cumprir a instrução anterior.

1. Retire o produto da embalagem. Verifique se retirou todas as tiras e camadas de protecção das superfícies do produto.

2. Para a ventilação adequada deve-se manter uma distância de 20cm entre o produto e as paredes ou outros objectos. NUNCA COLOQUE AO LADO OU PRÓXIMO A UMA FONTE DE CALOR.

Nota: Antes de utilizar o produto pela primeira vez deve limpar as prateleiras e o interior com água de sabão.

3. Aplique os travões para manter o produto no lugar OU ajuste os pés reguláveis para nivelar o produto.

Colocar as prateleiras & rodapés

1. Coloque um par de suportes de prateleiras em ambos os lados do interior do produto e à altura desejada.

2. Coloque a prateleira no lugar.

3. Repetir esta instrução para colocar as outras prateleiras.

4. Coloque os rodapés no chão do produto, certificando-se de que o lado liso não toca o chão.

Nota: isto é muito importante para garantir uma drenagem correcta de condensação.

G604-G607_ML_A5_v10_20181010.indb 58 2018/10/10 16:25

Page 59

Configuração GN

Modelo: G604

1/6 1/6 1/6 1/6 1/6

1/3 1/6 1/3

1/6 1/6 1/61/3

Modelo: G605

1/2

1/4

1/2 1/2

1/4

1/2 1/2 1/2 1/2 1/2

1/4

1/2

1/4

1/2

G604-G607_ML_A5_v10_20181010.indb 59 2018/10/10 16:25

Page 60

Modelo: G606

1/1

1/4

1/1 1/1

1/6

1/3

1/6

1/3

1/4

1/3

1/6

1/4

1/2

1/1

1/4 1/4

1/4

1/6

1/4

Modelo: G607

1/1 1/1

1/2

1/2 1/4 1/4

1/1 1/1

1/2

1/1 1/1

1/1

1/2

1/3

1/2

1/6

1/6 1/6 1/6

1/2

1/3

1/2

1/6

1/6 1/6 1/6

G604-G607_ML_A5_v10_20181010.indb 60 2018/10/10 16:25

Page 61

Funcionamento

Armazenamento de produtos alimentares

Siga as seguintes instruções para obter os melhores resultados do seu produto POLAR:

• Deve-se apenas guardar alimentos no produto quando este tiver atingido a temperatura de funcionamento correcta.

• Manter os recipientes gastronorm sempre cheios, mesmo quando não os utilize ou quando vazios. Recipientes vazios irão reduzir a eficiência do produto.

• Sempre fechar a tampa quando não em uso.

• Não coloque comida quente ou líquidos destapados no produto.

• Quando possível tape ou embrulhe a comida.

• Não bloquear os ventiladores no interior do produto.

• Evite deixar as portas abertas durante muito tempo.

Ligar

1. Feche a(s) porta(s)/gaveta(s) do produto.

2. Controle se o interruptor principal está na posição [O] e coloque a ficha do produto na tomada.

3. Ligue o Power (alimentação) [I]. A temperatura interna do produto é indicada no painel indicador.

Fechar/abrir a tampa (apenas para G606/G607)

A tampa da bancada saladette dos modelos G606 e G607 é multiposicional:

1. Com a tampa fechada, deslize o painel de trás na posição meio aberto. Agora tem acesso parcial aos recipientes gastronorm.

2. Levante e baixe a tampa para que a dobradiça assente no encaixe de suporte.

3. Levante a tampa totalmente para trás de modo a ter acesso total aos recipientes gastronorm.

AVISO: A tampa deslizante não tem um mecanismo de fechadura. Coloque a tampa sempre na posição ‘meio aberto’ antes de abrir.

Painel de controlo

Seleccionar a temperatura de funcionamento

1. Carregue no botão SET O visor começará a piscar.

2. Carregue no botão ou para aparecer no visor a temperatura desejada.

3. Carregue no botão SET para memorizar a temperatura.

Descongelacao manual

• Prima o botao “aux” durante seis segundos para iniciar a descongelacao. A luz indicadora de descongalacao acende-se.

G604-G607_ML_A5_v10_20181010.indb 61 2018/10/10 16:25

Page 62

Limpeza, cuidados & manutenção

Deve-se desligar o aparelho e retirar a ficha da tomada antes de fazer a limpeza.

• Limpe o interior do produto com a máxima frequência possível.

• Não utilizar produtos de limpeza abrasivos. Estes podem deixar resíduos prejudiciais.

• Limpe a vedação da porta com água morna e com sabão.

• Secar totalmente depois da limpeza.

• Não permitir que água utilizada para a limpeza entre na panela de evaporação através da abertura de drenagem.

• Tenha cuidado ao limpar a parte de trás do produto. Os cantos afiados podem cortar.

• Um agente da POLAR ou técnico qualificado deverá efectuar quaisquer reparações, caso necessário.

Limpeza do filtro condensador

• O condensador é parte do sistema de refrigeração. O filtro condensador requer limpeza mensal.

• Sempre desconecte a fonte de alimentação antes de realizar manutenção de rotina.

• A falta de limpeza do filtro condensador irá reduzir o desempenho ea vida da sua unidade polar e pode invalidar a garantia

• Esses modelos têm um filtro removível que pode ser limpo com um aspirador de pó.

Resolução de problemas

Se o seu produto POLAR apresentar uma falha, consulte a seguinte tabela antes de telefonar à linha de apoio ou ao seu agente POLAR.

Problema Causa provável A fazer

O aparelho não funciona

O aparelho não está ligado

Verifique a ligação correcta dos cabos e ligue o aparelho

A ficha e o cabo estão danificados

Chame o agente da POLAR ou um técnico qualificado

O fusível da ficha disparou Substitua o fusível da ficha Fonte de alimentação Verifique a fonte de alimentação Erro na cablagem interna Chame o agente da POLAR ou um técnico qualificado

G604-G607_ML_A5_v10_20181010.indb 62 2018/10/10 16:25

Page 63

Problema Causa provável A fazer

O produto liga mas a temperatura é demasiado alta ou baixa

Há muito gelo no evaporador Descongele o produto O condensador está bloqueado

por pó

Limpar o condensador

As portas não estão totalmente fechadas

Verifique se as portas estão bem fechadas e se as guarnições estão danificadas

O produto está perto de uma fonte de calor ou o fluxo de ar em direcção do condensador é interrompido

Desloque o frigorífico para um lugar mais adequado

A temperatura ambiente é demasiado alta

Aumente a ventilação ou desloque o produto para uma posição mais fresca

Está a guardar alimentos não adequados no produto

Retire quaisquer alimentos quentes ou alimentos que bloqueiem o ventilador

O produto está sobrecarregado Reduz a quantidade de alimentos

armazenada no produto

Está a verter água do produto

O produto não está bem nivelado Ajuste os pés reguláveis para nivelar o

produto (caso necessário)

A saída de descarga está bloqueada

Limpe a saída da descarga

O movimento de água para a descarga está bloqueado

Limpe o chão do produto (caso aplicável)

O recipiente de água está danificado

Chame o agente da POLAR ou um técnico qualificado

O tabuleiro para gelo derretido (água) está a transbordar

Esvazie o tabuleiro (caso aplicável)

O produto produz mais ruídos do que o normal

Desaperte a porca/parafuso Verifique e aperte todos os parafusos e

porcas

O produto não foi instalado numa superfície nivelada ou estável

Verifique a posição da instalação e, caso necessário, desloque o produto

Especificações técnicas

Modelo Voltagem Alimentação Corrente

Amplitude de

temperatura

Líquido de

refrigeração

Dimensões

a x l x p mm

Peso

(kg)

G604 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 1010 x 900 x 700 80

G605 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 1010 x 1370 x 700 120

G606 230V 50Hz 155W 1,2A 2°C - 8°C R600a 70g 850 x 900 x 700 70

G607 230V 50Hz 235W 1,3A 2°C - 8°C R600a 100g 850 x 1370 x 700 107

G604-G607_ML_A5_v10_20181010.indb 63 2018/10/10 16:25

Page 64

Cablagem eléctrica

Deve-se utilizar tomadas adequadas para ligar a ficha do aparelho.

O esquema de electricidade deste aparelho é o seguinte:

• Cabo eléctrico (castanho) para o terminal marcado L

• Cabo neutro (azul) para o terminal marcado N

• Cabo terra (verde/amarelo) para o terminal marcado com E

Este aparelho tem de estar ligado à terra.

Consulte um electricista qualificado em caso de dúvidas.

Os pontos eléctricos isolados devem ficar limpos de qualquer obstrução. Estes pontos têm que ser imediatamente acessíveis caso seja necessário desligar a electricidade.

Tratamento de lixo e resíduos

Os regulamentos da UE exigem a entrega de produtos de refrigeração a empresas especializadas em remover ou reciclar todos os gases, metais e componentes de plástico.

Consulte a autoridade responsável pelo tratamento de lixo sobre a recolha do seu aparelho. As autoridades locais não são responsáveis pela recolha de equipamento comercial de refrigeração, no entanto, podem informá-lo quanto a recolha local do seu equipamento.

Ou então, contacte a linha de apoio da POLAR para obter informações sobre as empresas nacionais de tratamento de lixo na UE.

Conformidade

O logótipo WEEE neste produto ou a sua documentação indicam que o produto não deve ser tratado como lixo doméstico. Para ajudar a prevenir possíveis danos para a saúde humana e/ou ambiente, o produto deve ser eliminado de acordo com um processo de reciclagem aprovado e seguro para o ambiente. Para mais informação sobre como eliminar este produto correctamente, contacte o fornecedor do mesmo ou as autoridades locais responsáveis pela eliminação de desperdícios na sua área.

As componentes POLAR foram submetidas a testes rigorosos a fim de cumprirem as normas e especificações legais determinadas pelas autoridades internacionais, independentes e nacionais.

Os produtos POLAR foram aprovados e trazem o seguinte símbolo:

em meios digitais ou transmitir a terceiros estas instruções, seja parcialmente ou na sua totalidade, sem a autorização

prévia de POLAR.

Nós nos esforçamos para que no dia de publicação deste manual todos os pormenores sejam correctos, no entanto, a POLAR

tem o direito de alterar as especificações sem aviso prévio.

G604-G607_ML_A5_v10_20181010.indb 64 2018/10/10 16:25

Page 65
