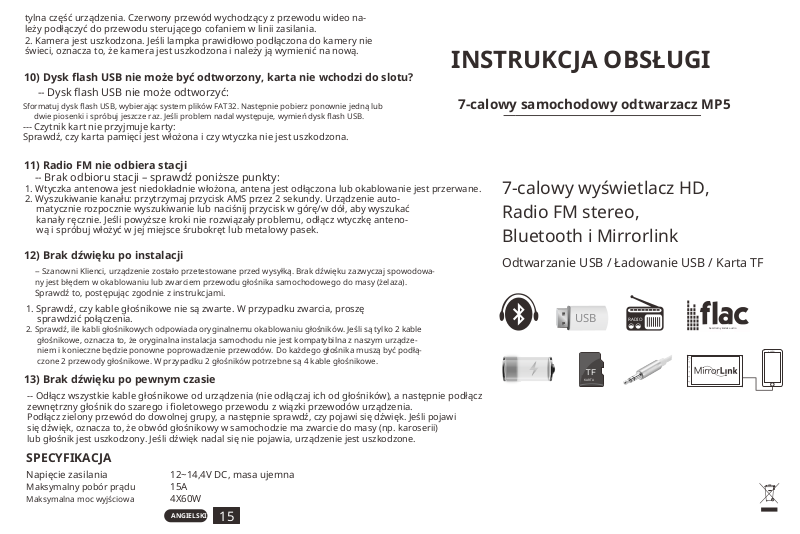

Podofo K0126 User guide

tylna część urządzenia. Czerwony przewód wychodzący z przewodu wideo na­leży podłączyć do przewodu sterującego cofaniem w linii zasilania.

2. Kamera jest uszkodzona. Jeśli lampka prawidłowo podłączona do kamery nie
świeci, oznacza to, że kamera jest uszkodzona i należy ją wymienić na nową.

INSTRUKCJA OBSŁUGI

10) Dysk ash USB nie może być odtworzony, karta nie wchodzi do slotu?

-- Dysk ash USB nie może odtworzyć:

Sformatuj dysk ash USB, wybierając system plików FAT32. Następnie pobierz ponownie jedną lub

dwie piosenki i spróbuj jeszcze raz. Jeśli problem nadal występuje, wymień dysk ash USB.

--- Czytnik kart nie przyjmuje karty:
Sprawdź, czy karta pamięci jest włożona i czy wtyczka nie jest uszkodzona.

11) Radio FM nie odbiera stacji

-- Brak odbioru stacji – sprawdź poniższe punkty:

1. Wtyczka antenowa jest niedokładnie włożona, antena jest odłączona lub okablowanie jest przerwane.

2. Wyszukiwanie kanału: przytrzymaj przycisk AMS przez 2 sekundy. Urządzenie auto­matycznie rozpocznie wyszukiwanie lub naciśnij przycisk w górę/w dół, aby wyszukać
kanały ręcznie. Jeśli powyższe kroki nie rozwiązały problemu, odłącz wtyczkę anteno­wą i spróbuj włożyć w jej miejsce śrubokręt lub metalowy pasek.

12) Brak dźwięku po instalacji

-- Szanowni Klienci, urządzenie zostało przetestowane przed wysyłką. Brak dźwięku zazwyczaj spowodowa­ny jest błędem w okablowaniu lub zwarciem przewodu głośnika samochodowego do masy (żelaza).

Sprawdź to, postępując zgodnie z instrukcjami.

1. Sprawdź, czy kable głośnikowe nie są zwarte. W przypadku zwarcia, proszę
sprawdzić połączenia.

2. Sprawdź, ile kabli głośnikowych odpowiada oryginalnemu okablowaniu głośników. Jeśli są tylko 2 kable
głośnikowe, oznacza to, że oryginalna instalacja samochodu nie jest kompatybilna z naszym urządze­niem i konieczne będzie ponowne poprowadzenie przewodów. Do każdego głośnika muszą być podłą­czone 2 przewody głośnikowe. W przypadku 2 głośników potrzebne są 4 kable głośnikowe.

13) Brak dźwięku po pewnym czasie

-- Odłącz wszystkie kable głośnikowe od urządzenia (nie odłączaj ich od głośników), a następnie podłącz

zewnętrzny głośnik do szarego i oletowego przewodu z wiązki przewodów urządzenia.

Podłącz zielony przewód do dowolnej grupy, a następnie sprawdź, czy pojawi się dźwięk. Jeśli pojawi
się dźwięk, oznacza to, że obwód głośnikowy w samochodzie ma zwarcie do masy (np. karoserii)
lub głośnik jest uszkodzony. Jeśli dźwięk nadal się nie pojawia, urządzenie jest uszkodzone.

SPECYFIKACJA

Napięcie zasilania

Maksymalny pobór prądu

Maksymalna moc wyjściowa

12~14,4V DC, masa ujemna
15A
4X60W

ANGIELSKI

15

7-calowy samochodowy odtwarzacz MP5

7-calowy wyświetlacz HD,
Radio FM stereo,
Bluetooth i Mirrorlink

Odtwarzanie USB / Ładowanie USB / Karta TF

USB

KARTA

RADIO

bezstratny kodek audio

MIC

RST

PRZED INSTALACJĄ

Dziękujemy za zakup i korzystanie z naszych produktów. Po otrzymaniu
produktu prosimy nie instalować go od razu w samochodzie. Transport
na duże odległości może wpłynąć na jego działanie. Proszę sprawdzić urzą­dzenie przed instalacją.

Metoda testowania: Podłącz urządzenie do akumulatora samochodowego i
przetestuj. Ten radioodtwarzacz samochodowy jest przeznaczony do napięcia 12V
DC. Złącz czerwony i żółty przewód zasilający i podłącz je do bieguna dodatniego
akumulatora. Czarny przewód zasilający podłącz do bieguna ujemnego akumu­latora. Po podłączeniu odczekaj 10 sekund, a następnie sprawdź, czy urządzenie
uruchamia się prawidłowo, naciskając kolejno wszystkie przyciski. Jeśli urządzenie
włącza się, oznacza to, że jest sprawne i można je zainstalować. Jeśli testowane
urządzenie nie uruchamia się, upewnij się, że postępujesz zgodnie z instrukcjami
zawartymi w naszej metodzie testowania. Jeśli problem nadal nie został rozwią­zany, prosimy o kontakt z naszym działem obsługi.
Dziękujemy za współpracę.

OPIS INTERFEJSU TYLNEGO

BEZPIECZNIK 15A

Wyjście wideo 1

Tylne wejście AUX (3,5 mm)

Lewe wyjście audio

Prawe wyjście audio

Wejście wideo cofania

ANGIELSKI ANGIELSKI

1

Wejście CVBS

Antena radiowa

Wyjście wideo 2

OPIS INTERFEJSU TYLNEGO

A

B

Czerwony

B

A

* Aby urządzenie włączyło się poprawnie, żółty przewód B+ i czerwony przewód ACC muszą

być jednocześnie podłączone do napięcia dodatniego 12V.

* Żółty przewód B+ podtrzymuje zasilanie, co umożliwia zapamiętywanie ustawień.

* 8 kabli do głośników – każdy z nich nie może być uziemiony, współdzielony ani dotykać innych przewodów. W

przeciwnym razie może dojść do braku dźwięku, zniekształceń dźwięku, przegrzewania się urządzenia itp.

Czarny
Niebieski

Zielony

Brązowy
Żółty

Różowy

Pomarańczowy

Biały
Biało-czarny
Szary
Szaro-czarny

Zielony
Zielono-czarny
Fioletowy
Fioletowo-czarny

ILLUMINATION

ACC

GND

ANT

KEY

BATTERY

REVERSE

HAMULEC

2

Przełącznik zapłonu +12V

Przewód uziemienia B-

Antena radiowa

Podświetlenie

Sterowanie z kierownicy
Zasilanie +12V
Kamera cofania
Przewód hamulca
ręcznego

Przedni głośnik

Tylny głośnik

- +

METODA INSTALACJI KAMERY COFANIA

POŁĄCZENIE Z TELEFONEM (Mirror Link) DLA SYSTEMU ANDROID

1. Przejdź do Ustawień w telefonie, znajdź System i kliknij, aby przejść dalej.

Wejście wideo z kamery cofania

B

Podłączone

różowy

Czerwony

(Cofanie)

Czerwony

Światło cofania

(GND)

Ten element montuje się z tyłu pojazdu.

Jeśli kamera cofania nie jest zainstalowana, nie podłączaj przewodu REVERSE/BACK do
czegokolwiek. Pozostaw ten przewód niepodłączony. W przeciwnym razie urządzenie
może nie wyświetlać obrazu prawidłowo lub automatycznie przejdzie w tryb cofania, co
spowoduje nieprawidłowe działanie. W takim przypadku prosimy o jak najszybsze odłącze­nie przewodu REVERSE/BACK, aby uniknąć zakłóceń w normalnym użytkowaniu.

Czerwony

Czarny

Kamera
cofania

METODA NAPRAWY MASZYNY ODNIESIENIOWEJ

/M

+VOL-

TF

RES

Krok 1

AUX

Krok 2

Czwartek, 4 kwietnia

Zegar

Kalkulator

Dzielnica Bao'an

Telefon Man..

Ustawienia

Latarka

Przeglądarka

Galeria

Ustawienia

Dźwięki

Nie przeszkadzać, Dzwonek, Wibracje

Powiadomienia

Odznaki, Powiadomienia na ekranie blokady

Aplikacje

Uprawnienia, Aplikacje domyślne, Apptwin

Bateria

Tryb oszczędzania energii, Zużycie baterii

Pamięć

Oczyszczanie pamięci

Równowaga cyfrowa

Zarządzanie czasem przed ekranem

Bezpieczeństwo i prywatność

Rozpoznawanie twarzy, Identykacja odciskiem
palca, Hasło ekranu blokady

Inteligentny asystent

Dostępność, HiTouch, Sterowanie ruchem

Użytkownicy i konta

Użytkownicy, Chmura, Konta

Usługi Google

Nawigacja systemem, Aktualizacja oprogramowania, In­formacje o telefonie, Język i metody wprowadzania

Krok 02 Krok 01

ANGIELSKI ANGIELSKI

3

4

2. Znajdź „Informacje o telefonie” i naciśnij Enter. Klikaj wielokrotnie w „Nu­mer kompilacji”, aż na ekranie telefonu pojawi się komunikat „Jesteś już programistą”.

3. Wróć do interfejsu „System”, znajdź „Opcje programisty” i przejdź
do nich, aby znaleźć „Debugowanie USB” i włącz tę funkcję.

Informacje o telefonie

Aktualizacja oprogramowania

Nawigacja systemem

Język i wprowadzanie

Data i godzina

Klonowanie telefonu

Kopia zapasowa i przywracanie

Tryb uproszczony

Opcje programisty

Ulepszanie komfortu użytkowania

Logotypy certykacji

Włączone >

← Informacje o telefonie

Nazwa urządzenia

Numer kompilacji

Wersja EMUI

Wersja Androida

Jesteś już programistą.

Informacje o telefonie

Aktualizacja oprogramowania

Nawigacja systemem

Język i wprowadzanie

Data i godzina

Klonowanie telefonu

Kopia zapasowa i przywracanie

Tryb Uproszczony

Opcje programisty

Poprawa komfortu użytkowania

Logotypy certykacji

Włączone >

← Opcje programisty

Hasło do kopii zapasowej pulpitu

Ustaw ochronę hasłem dla pełnych kopii zapasowych pulpitu.

Nie wyłączaj ekranu

Utrzymuj ekran włączony podczas ładowania.

Włącz snooplog HCI Bluetooth

Przechwytuj wszystkie pakiety HCI Bluetooth do pliku.

Uruchomione usługi

Wyświetl i kontroluj aktualnie uruchomione usługi.

Implementacja WebView

Włącz wieloprocesowy WebView

Uruchom renderowanie WebView w odizolowanym procesie.

Automatyczne aktualizacje systemu

Tryb demonstracyjny

DEBUGOWANIE

Debugowanie USB

Tryb debugowania po podłączeniu USB

Cofnij autoryzacje debugowania USB

Zawsze pytaj przy podłączaniu do USB

Przywróć ustawienia domyślne

Krok 06 Krok 05 Krok 04 Krok 03

ANGIELSKI ANGIELSKI

5

6

4. Podłącz telefon komórkowy do urządzenia za pomocą kabla USB. Na telefonie komórkowym
pojawi się okno dialogowe „Zezwolić na debugowanie USB?”. Kliknij przycisk „OK”.

PHONE LINK (Mirror link) DLA IPHONE

* W przypadku iOS, telefony komórkowe serii X i nowszych nie obsługują

funkcji „phone link” z tym urządzeniem.

1. Podłącz urządzenie i telefon komórkowy za pomocą oryginalnego kabla USB.

2. Gdy na telefonie pojawi się okno dialogowe: Ufać temu komputerowi? Wybierz opcję Za­ufaj, aby wejść w tryb połączenia.

Czwartek, 4 kwietnia

Dystrykt Bao'an O

Moji Pogoda

Zezwól na debugowanie USB

Odcisk klucza RSA tego komputera to:

Zawsze zezwalaj na debugowanie z tego komputera

ANULUJ

Zegar

Phone

Man

Kalkulator

..

Ustawienia

Latarka

Przeglądarka

Galeria

Krok 01

dowym lub za pomocą kabla.

Decybelomierz Miernik Światła

Lmrc8

Wyświetlanie ekranu telefonu rzutowanego na urządzenie w trybie pełno-

ekranowym jest możliwe tylko wtedy, gdy telefon jest ustawiony w trybie

Krok 08 Krok 07

ANGIELSKI ANGIELSKI

7

poziomym. Gdy ekran telefonu jest wyłączony, projekcja ekranu telefonu
na urządzeniu również zostanie wyłączona. Aby zsynchronizować dźwięk
z telefonu komórkowego i odtwarzać go na urządzeniu, po podłączeniu te­lefonu komórkowego należy połączyć się przez Bluetooth.

8

Czwartek

Kalendarz

Ufać temu komputerowi?

Twoje ustawienia i dane będą dostępne z

tego komputera po podłączeniu bezprzewo-

Zaufaj

Wiadomości

Plik

Zdrowie

Zegar

Nie ufaj

Telefon

Krok 02

Poczta

Pogoda

USTAWIENIA PODŚWIETLENIA PRZYCISKÓW

1. W interfejsie „ustawienia” odszukaj opcję „Inne” i wejdź.

2. W interfejsie „inne ustawienia” odszukaj opcję „Led BackLight” i wejdź.

3. W wyświetlonym oknie dialogowym użytkownik może wybrać pojedynczy kolor lub włączyć automatyczną zmianę kolorów.

STEROWANIE Z KIEROWNICY

Ustawienia

Język

Inne

Region radia

Sterowanie z kierownicy

Czas

Ostrzeżenie wideo

Ustawienia

Biały

Czerwony

Ostrzeżenie wideo

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

Fioletowy

Zielony

Niebieski

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

Żółty

Ustawienia

Ustawienia logo

Reset do ustawień fabrycznych

Wyświetlacz

Podświetlenie LED

Kalibracja

Ustawienia tła

Ostrzeżenie wideo

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

OSTRZEŻENIE DOTYCZĄCE WIDEO

Podczas oglądania wideo przez użytkownika na wyświetlaczu pojawia się trójkątny komunikat

ostrzegawczy: „Wideo niedostępne podczas jazdy”. Odtwarzanie wideo jest niemożliwe.

Rozwiązanie: Wyjdź z bieżącego interfejsu, przejdź do ustawień i wyłącz opcję „Ostrzeżenie doty­czące wideo”. Następnie wróć do odtwarzania wideo. Problem powinien zostać rozwiązany.

Ustawienia

9

Język

Inne

Region radia

Sterowanie z kierownicy

Czas

Ostrzeżenie wideo

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

Ostrzeżenie bezpieczeństwa:

Oglądanie wideo podczas jazdy jest zabronione

ANGIELSKI ANGIELSKI

B

Brązowy Sterowanie z kierownicy

KEY

Czarny

Sterowanie z kierownicy

GND

1. Podłącz biegun dodatni przewodu sterowania z kierownicy do przewodu KEY w złączu urządzenia.

2. Podłącz biegun ujemny przewodu przycisków sterowania z kierownicy oryginalnego
samochodu do przewodu GND we wtyczce urządzenia.

3. W interfejsie „ustawienia” odszukaj opcję „Sterowanie z kierownicy” i wejdź.

4. Przejdź do interfejsu programowania sterowania z kierownicy i naciśnij przycisk, aby zapisać jego funk­cję. Po pomyślnym zakończeniu procesu uczenia, kliknij przycisk „Potwierdź” na stronie. Po zapisaniu
ustawień możesz używać przycisków na oryginalnej kierownicy do sterowania urządzeniem.

Metoda uczenia: naciśnij i przytrzymaj przycisk na kierownicy oryginalnego samochodu. Nie pusz-

czając go, znajdź na ekranie ikonę odpowiadającą funkcji tego przycisku. Kliknij tę ikonę, aby
zmienić jej kolor. Zmiana koloru oznacza, że przycisk został pomyślnie zaprogramowany. W ten
sam sposób możesz zaprogramować pozostałe przyciski. Po zaprogramowaniu wszystkich przyci­sków, kliknij przycisk „Conrm” na stronie, aby zapisać ustawienia. Jeśli chcesz zaprogramować
przyciski od nowa, kliknij przycisk „RESET” na stronie, a następnie powtórz proces uczenia.

Ustawienia

Język

Inne

Region radia

Sterowanie z kierownicy

Czas

Ostrzeżenie wideo

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

Kierownica

Źródło

Potwierdź

10

RESET DO USTAWIEŃ FABRYCZNYCH

1. W interfejsie „settings” znajdź „Other” i wejdź.

2. W interfejsie „other settings” znajdź „Factory Data Reset” i kliknij.

3. W oknie dialogowym kliknij „YES”, aby potwierdzić wybór.

Ustawienia

Język

Inne

Region radia

Sterowanie z kierownicy

Czas

Ostrzeżenie wideo

Ustawienia

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

Ustawienia

Ustawienia logo

Reset do ustawień fabrycznych

Wyświetlacz

Podświetlenie LED

Kalibracja

Ustawienia tła

Ostrzeżenie wideo

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

POŁĄCZENIE BLUETOOTH

1. Włącz funkcję Bluetooth w telefonie komórkowym.

2. Naciskaj przycisk Mode na panelu radia samochodowego, aż wyświetli się Bluetooth.

3. Wyszukaj pobliskie urządzenia Bluetooth w menu telefonu komórkowego.

4. Wybierz "CAT-BT".

Ustawienia

Urządzenie jest teraz widoczne jako "Opleiw".

MOJE URZĄDZENIA

⑪

Niepołączono

Połączono Ɑ

Reset do ustawień fabrycznych

TAK

NIE

Ostrzeżenie wideo

4. Reset sprzętowy.

Potrzebny będzie mały, twardy przedmiot. Włóż bolec resetujący (RES) do otworu po lewej
stronie panelu urządzenia i naciśnij przełącznik wewnątrz, aby zresetować urządzenie.

Odłącz wtyczkę zasilania urządzenia i odczekaj 2 minuty przed ponownym
podłączeniem. Można je również zresetować w ten sposób.

MCU-J5.6 MP5 WER:Apr 21 2020 19:58

ANGIELSKI ANGIELSKI

11

INNE URZĄDZENIA

Aby sparować Apple Watch z iPhone'em, przejdź do aplikacji
Apple Watch.

Muzyka przez Bluetooth

5. Nazwa telefonu komórkowego pojawi się na wyświetlaczu radia samochodowego.
Twój telefon komórkowy został sparowany z samochodowym systemem audio.

6. Teraz możesz używać odtwarzacza samochodowego do wykonywania i odbie-

rania połączeń oraz odtwarzania muzyki z telefonu komórkowego.

7. Możesz również przesyłać dźwięk nawigacji z telefonu komórkowego

do odtwarzacza samochodowego.

12

TYPOWE PROBLEMY I ŁATWE ROZWIĄZYWANIE

1) Brak możliwości normalnego uruchomienia

-- Przyczyna braku uruchomienia

1 . " Żółty", "Czerwony" i "Czarny" - jeśli tylko dwa z tych trzech przewodów są podłączone, urządzenie się nie uru-

chomi. Żółty przewód powinien być podłączony do bieguna dodatniego, czerwony do przewodu sterowania sta­cyjką, a czarny do bieguna ujemnego. Nieprawidłowe lub niepełne podłączenie uniemożliwi uruchomienie.

2. Okablowanie oryginalnej instalacji samochodowej i nowego urządzenia nie może być łączone na podsta­wie kolorów. Kolory przewodów w oryginalnej instalacji mogą odbiegać od standardu. Nieprawidłowe
połączenie może uniemożliwić włączenie urządzenia, a nawet doprowadzić do jego uszkodzenia.

3. Oryginalna wtyczka samochodowa nie może być podłączana bezpośrednio do nowego urządzenia. Nawet jeśli pasuje,
nie należy jej używać, ponieważ może to uniemożliwić włączenie urządzenia lub doprowadzić do jego uszkodzenia.

4. Wszystkie 3 przewody są podłączone prawidłowo, ale urządzenie nadal się nie uruchamia. Sprawdź, czy bezpiecznik na
żółtym przewodzie nie jest przepalony. Jeśli bezpiecznik jest sprawny, skręć ze sobą żółty i czerwony przewód. Przekręć
kluczyk w stacyjce i naciśnij przycisk zasilania urządzenia, aby sprawdzić, czy się włącza. 5. Za każdym razem, gdy wy-

mieniasz bezpiecznik, on się przepala. Proszę tego ponownie nie zmieniać. Powodem jest zwarcie obwodu zabezpieczają-

cego urządzenia przy pierwszym podłączeniu biegunów dodatniego i ujemnego. Urządzenie może zostać naprawione
pod okiem naszego specjalisty. W takim przypadku pozostaje jedynie zwrot do serwisu posprzedażowego lub wymiana
na nowe urządzenie. Jeśli to nie rozwiąże problemu lub urządzenie nadal się nie uruchamia, wykonaj ostateczny krok
w celu potwierdzenia: znajdź akumulator 12V lub zasilacz 12V, skręć razem przewody „żółty” i „czerwony” i podłącz je
do bieguna dodatniego, a przewód czarny do bieguna ujemnego. Naciśnij przycisk i sprawdź, czy urządzenie się uru­chomi. Jeśli tak, oznacza to, że oryginalna instalacja elektryczna w samochodzie jest nieprawidłowo podłączona lub wy­stępuje problem z tą instalacją. Jeśli urządzenie nie uruchamia się, jest uszkodzone.

Urządzenie nie uruchamia się – dokładnie sprawdź okablowanie, nie zakładaj od razu problemu z urządzeniem.

2) Automatyczne wyłączanie się

-- Automatyczne wyłączanie się zazwyczaj ma następujące przyczyny:

1. Błąd w podłączeniu kabli: podłączenie niebieskiego kabla (automatycznego zasilania anteny) do
kabla zasilającego urządzenia spowoduje automatyczne wyłączenie. Aby rozwiązać problem, za­stosuj się do prawidłowej metody okablowania.

2. Napięcie jest niestabilne: proszę użyć zasilacza 12V-5A i ponownie przetestować, aby
sprawdzić, czy urządzenie wyłącza się automatycznie. Jeśli po teście urządzenie nie wy­łącza się automatycznie, wymień zasilacz. Jeśli urządzenie wyłącza się automatycznie, pro­blem leży w urządzeniu.

3) Szumy

-- Szumy zazwyczaj są spowodowane dwoma przyczynami:

1. Oryginalna moc głośnika jest zbyt niska. Przy wysokiej głośności z urządzenia wydobywają
się szumy.

Rozwiązanie: wymieniając głośnik lub słuchając muzyki, unikaj ustawiania zbyt wysokiej

głośności.

2. Kabel głośnika jest uziemiony.

Rozwiązanie: odizoluj kabel głośnika od metalowej obudowy. Kabel głośnika podłączony bezpośrednio do urządzenia.

ANGIELSKI ANGIELSKI

13

4) Pilot zdalnego sterowania nie działa

-- Sprawdź, czy bateria w pilocie ma zasilanie. 1. Metoda testowania:

Włącz kamerę w telefonie komórkowym i skieruj ją na diodę w pilocie. Na-

stępnie naciśnij przycisk na pilocie, aby sprawdzić, czy dioda zaświeci się w
telefonie. Jeśli się nie świeci, bateria jest rozładowana. Wymień baterię. Jeśli
się świeci, pilot jest sprawny.

5) Ustawienia nie są zapisywane (brak pamięci)

-- Brak funkcji zapamiętywania ustawień, pamiętane są tylko 2 punkty

1. Żółty przewód i czerwony przewód są połączone razem (żółty podłącz do plusa,
czerwony do sterowania stacyjką).

2. Żółty i czerwony są zamienione (wystarczy zmienić ich położenie).

6) Radio samochodowe z Bluetooth, które nie działa

-- Sprawdź, czy telefon znajduje urządzenie pod nazwą

Instrukcja obsługi: Włącz urządzenie, użyj funkcji wyszukiwania Bluetooth w telefonie i wyszukaj

CAR-BT. Następnie kliknij, aby się połączyć. Po połączeniu możesz odbierać połączenia
telefoniczne lub odtwarzać muzykę przez Bluetooth. Kod PIN: 0000.

7) Dym wydobywający się z urządzenia wskazuje na uszkodzenie obwodu
wewnętrznego. Wymiana bezpiecznika FUSE nie rozwiąże problemu.

-- W takim przypadku urządzenie wymaga naprawy.

8) Jak wyregulować dźwięk? Gdzie znajdują się ustawienia equali-

zera? Nie mogę wyregulować dźwięku.

1. Regulacja głośności: Proszę użyć pokrętła głośności.

2. Ustawienia equalizera: Zazwyczaj, aby wyświetlić ustawienia equalizera (SEL), naciśnij pokrętło
głośności, a następnie obracaj nim, aby dostosować poszczególne efekty dźwiękowe.

3. Nie można regulować głośności:

a. Zresetuj urządzenie lub odłącz przewód zasilający, a następnie podłącz go ponownie.

b. Pokrętło głośności jest uszkodzone i wymaga wymiany.

9) Brak obrazu z kamery cofania

1. Niewłaściwie podłączone przewody lub niekompletne okablowanie. Sposób podłączenia kamery:

a> Pierwszym krokiem jest znalezienie akcesoriów (akcesoria: kamera, przewód zasilający
i kabel wideo). b> Drugi krok to zlokalizowanie portu okablowania.

Najpierw odszukaj przewód sterujący cofaniem na przewodzie zasilającym urządzenia. Linia sterująca to linia
różowa lub brązowa. Podłącz ją do bieguna dodatniego 12V, a ekran zmieni kolor na niebieski.

Następnie z tyłu urządzenia odszukaj interfejs wejścia wideo KAMERA i zidentykuj
biegun dodatni i ujemny światła cofania.
Trzeci krok to podłączenie: kamera posiada dwa gniazda.
Czerwone gniazdo podłącz do kabla zasilającego, żółte do kabla wideo. Czerwony przewód
kabla zasilającego i przewód kabla wideo skręć razem i podłącz do bieguna dodatniego
światła cofania. Czarny przewód kabla zasilającego pozostaw niepodłączony. Drugi ko­niec kabla wideo podłącz do interfejsu wejścia wideo KAMERA.

14

Ostrzeżenia dotyczące użytkowania
Bezpieczeństwo podczas jazdy:
Korzystanie z adaptera nie może odwracać uwagi kierowcy od prowadzenia pojazdu. Ustaw urządzenie i połącz je ze smartfonem przed rozpoczęciem jazdy.
Używaj funkcji głosowego sterowania, aby zminimalizować konieczność dotykania ekranu podczas prowadzenia.
Bezpieczeństwo zasilania:
Adaptery powinny być podłączane wyłącznie do portów USB zgodnych z zaleceniami producenta (np. w samochodowym systemie multimedialnym lub zasilaczu 12V).
Nie używaj urządzenia, jeśli przewód zasilający lub port USB są uszkodzone.
Ryzyko zakłóceń elektromagnetycznych (EMC):
Adaptery mogą powodować zakłócenia w działaniu innych urządzeń elektronicznych w pojeździe, takich jak systemy nawigacyjne czy komunikacyjne. W razie wystąpienia problemów skontaktuj się z producentem.
Ochrona urządzenia przed czynnikami zewnętrznymi:
Nie wystawiaj adaptera na działanie ekstremalnych temperatur, wilgoci ani bezpośredniego światła słonecznego przez dłuższy czas.
Unikaj kontaktu urządzenia z wodą lub innymi cieczami.
Bezpieczeństwo użytkowania w samochodzie:
Upewnij się, że urządzenie jest umieszczone w miejscu, które nie ogranicza widoczności ani nie utrudnia obsługi innych funkcji pojazdu.
Przewody zasilające adaptera powinny być tak poprowadzone, aby nie stwarzały ryzyka zaplątania się nóg pasażerów lub kierowcy.

Informacje dotyczące prawidłowego użytkowania
Instalacja i konfiguracja:
Przed pierwszym użyciem zapoznaj się z instrukcją obsługi adaptera i upewnij się, że jest kompatybilny z systemem multimedialnym pojazdu oraz Twoim smartfonem.
Sparuj urządzenie z systemem CarPlay/Android Auto zgodnie z instrukcją producenta. Upewnij się, że funkcje Bluetooth i Wi-Fi są aktywne w smartfonie.
Regularne aktualizacje oprogramowania:
Aby zapewnić zgodność z najnowszymi wersjami systemów operacyjnych smartfonów, regularnie aktualizuj oprogramowanie adaptera.
Pobieraj aktualizacje wyłącznie ze strony producenta lub za pomocą dedykowanej aplikacji.
Czyszczenie i konserwacja:
Regularnie sprawdzaj stan urządzenia i przewodów zasilających, aby zapobiec uszkodzeniom.
Do czyszczenia adaptera używaj suchej, miękkiej ściereczki. Unikaj stosowania środków chemicznych.
Kompatybilność i zasięg:
Adapter działa najlepiej, gdy smartfon znajduje się w niewielkiej odległości od urządzenia. Nie umieszczaj go w schowkach ani miejscach, które mogą zakłócać sygnał.
Dodatkowe środki ostrożności
Ochrona środowiska:
Zużyte lub uszkodzone adaptery należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
Nie wyrzucaj urządzenia do zwykłych pojemników na odpady.
Bezpieczeństwo danych:
Upewnij się, że adapter korzysta z bezpiecznego połączenia Bluetooth/Wi-Fi, aby zapobiec nieautoryzowanemu dostępowi do danych Twojego smartfona.
Regularnie zmieniaj hasła dostępu do sieci Wi-Fi, jeśli są generowane przez adapter.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE
Shenzen Cheyang Technolog Co. Ltd. niniejszym oświadcza, że typ urządzenia radiowego Radio stacja multimedialna do samochodu (model: K0126) jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności
UE jest dostępny pod następującym adresem internetowym: https://files.innpro.pl/podofo
Adres producenta: B308, Block B, Donghaiwang Industrial Zone No. 369 Bulong Road Ma'antang Community, Bantian Street Shenzen, Longgang District Guangdong Province 518000 CN

Częstotliwość radiowa: 2400-2480 MHz
Maksymalna moc częstotliwości radiowej: <20 dBm

Przedstawiciel:
SINO-SEAR GmbH
Feuerbachstrasse 11, 14471 Poczdam, Niemcy
Tel. [phone]
[email protected]

Producent:
Shenzen Cheyang Technolog Co. Ltd.
B308, Block B, Donghaiwang Industrial Zone No. 369 Bulong Road Ma'antang Community, Bantian Street Shenzen, Longgang District Guangdong Province 518000 CN
[phone]
[email protected]

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

https://serwis.innpro.pl/gwarancja

INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. [phone]
[email protected]
