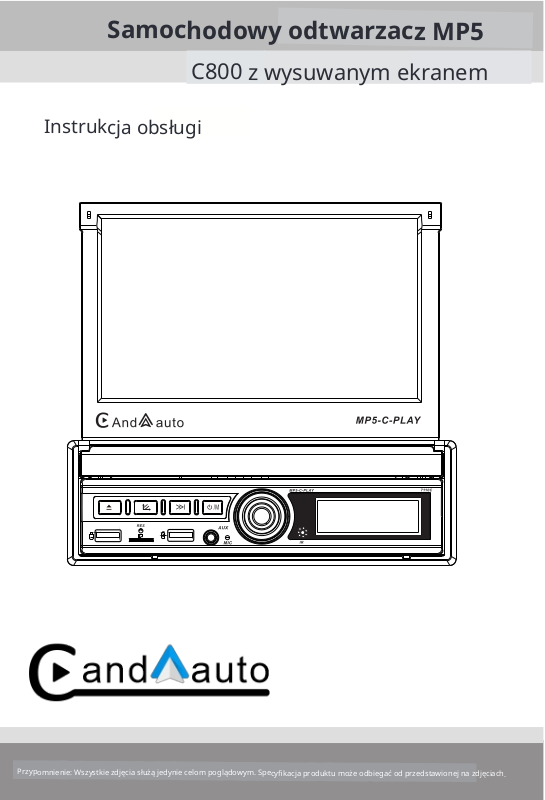

Podofo C800 User guide

Samochodowy odtwarzacz MP5

C800 z wysuwanym ekranem

Instrukcja obsługi

Przypomnienie: Wszystkie zdjęcia służą jedynie celom poglądowym. Specykacja produktu może odbiegać od przedstawionej na zdjęciach.

Ostrzeżenie

1. Urządzenie należy podłączać wyłącznie do zasilania prądem stałym (DC) 12V z uziemieniem ujemnym.

2. Nie należy instalować urządzenia w miejscu, które utrudnia bezpieczną jazdę.

3. Zabrania się korzystania z funkcji wyświetlania wideo na przednim ekranie podczas jazdy, aby uniknąć

naruszenia przepisów oraz zmniejszyć ryzyko wypadku drogowego, z wyjątkiem

korzystania z kamery cofania.

4. Nigdy nie narażaj urządzenia, wzmacniacza ani głośników na działanie wilgoci
lub wody, aby zapobiec iskrzeniu lub pożarowi.

5. Proszę nie wymieniać bezpiecznika w przewodzie zasilającym bez konsultacji z profesjonalistą.

Użycie nieodpowiedniego bezpiecznika może spowodować uszkodzenie urządzenia, a nawet pożar.

Instalacja

Ze względów bezpieczeństwa urządzenie powinno być instalowane
zgodnie z poniższym schematem:

1. Umieść urządzenie we właściwym miejscu, podłącz je zgodnie ze schematem i
sprawdź, czy działa prawidłowo.

2. Po pomyślnym przetestowaniu, owiń przewody połączeniowe taśmą izolacyjną,
aby zapewnić prawidłowe i bezpieczne połączenie.

3. Proszę zgiąć metalowy haczyk (1) i włożyć metalowy element w deskę rozdzielczą, a na­stępnie go zamocować.

4. Wsuń urządzenie w metalowy zaczep, aż do zatrzaśnięcia.

1

Funkcje ogólne

7" Ekran dotykowy TFT HD BT/FM/TF/USB MP5 z kamerą cofania

7" Cyfrowy ekran dotykowy TFT

Z gniazdem karty TF i portem USB 2.0.

Format wideo 1080P

Obsługa formatów odtwarzania audio: MP3/WMA/WAV/MKV

/FLAC/OGG/APE.

Obsługa formatów odtwarzania wideo: RM/RMVB/DVD(VOB)/VCD

(DAT)/MP1/MP2/DIVX/XVID/MP4/H263/H264/FLV/3GP/SWF

/AVI/ASF/MJPEG itp.;

Wzmacniacz MOSFET: maksymalna moc wyjściowa 60 W x 4.

Zakres FM: 87,5 MHz ~ 108,00 MHz (Europa)

W zestawie pilot zdalnego sterowania

Wyłączanie z funkcją automatycznego zapamiętywania ustawień w trybie radia lub

TF/USB

Funkcja zegara

Funkcja wyciszenia

Funkcja BT

Bas i Tony wysokie, stabilizator kanałów L/R

Funkcja Aux In

Funkcja kamery cofania

Funkcja wejścia wideo

ŁADOWANIE

2

Podstawowa obsługa

1. Podczas korzystania z funkcji kamery cofania, podłącz sygnał wideo
z kamery cofania do odpowiedniego portu wejściowego. Po włą­czeniu biegu wstecznego urządzenie automatycznie przełączy się

w tryb podglądu z kamery cofania.

2. Wejście audio/wideo (opcjonalne)

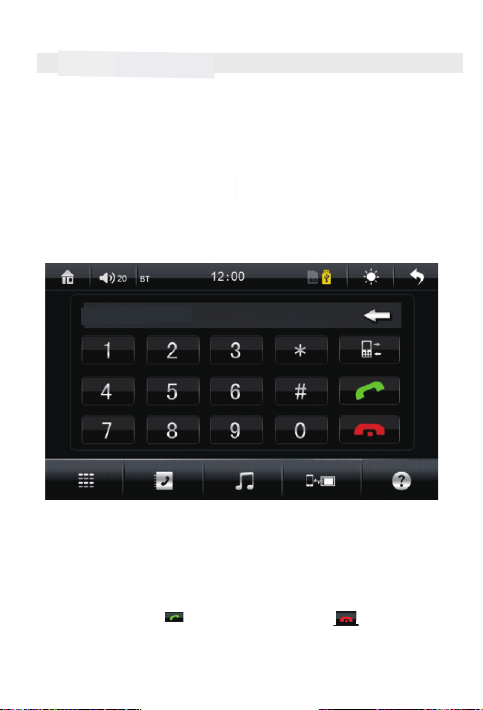

Podłącz przewody audio/wideo, a następnie naciśnij przycisk Mode,
aby wybrać tryb AUX-2.

3. Funkcja BT dostępna tylko dla urządzeń wyposażonych w Bluetooth.

Dzwoni: JCW 1501752****

Aby użyć funkcji Bluetooth, sparuj urządzenie z telefonem. Numer
urządzenia: xxx, hasło: 0000.

Po pomyślnym połączeniu z telefonem komórkowym, symbol Bluetooth zmieni kolor na zielony
. W przypadku połączenia przychodzącego, urządzenie automatycznie przejdzie do interfejsu
Bluetooth. Naciśnij "

połączenie.

'aby odebrać połączenie, naciśnij "

"aby rozłączyć

3

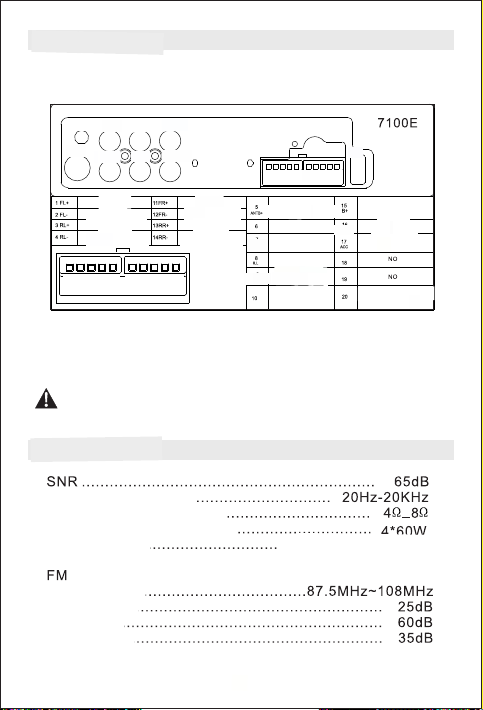

Schemat połączeń

GPS

L-OUT

ANT

-

OUT

R

BIAŁY

BIAŁY/CZARNY

ZIELONY

ZIELONY/CZARNY

1

12

13

14

Przed instalacją dokładnie sprawdź przewody głośnikowe.

W przypadku zwarcia lub dotykania, ponownie podłącz przewody

. W przeciwnym razie urządzenie ulegnie uszkodzeniu.

CAMIN

AV1

AV2

CVBSIN

11

12

131415

SZARY

SZARY/CZARNY

FIOLETOWY

FIOLETOWY/CZARNY

15

16

17

18

19

20

HAMULEC

PRZEWIJANIE DO TYŁU

Automatyczna antena

Sterowanie wzmacniacza (Niebieski)

NIE

Hamulec (Brązowy)

Oświetlenie (Pomarańczowy)

Podłącz przewód cofania

Przewody sterujące (Różowy)

USB

16

17

18

19

20

+12V Zasilanie z akumulatora

Uziemienie

NIE

Sterowanie z kierownicy

(Pomarańczowy/Czarny)

Specykacja

Pasmo przenoszenia...

Impedancja głośników

Maksymalna moc wyjściowa

Regulacja barwy dźwięku...

Częstotliwość FM.

Czułość...

Selektywność.

Separacja...

4

Bas +/-7dB (100Hz)

Tony wysokie +/-7dB (100Hz)

(Żółty)

Uziemienie (Czarny)

ACC (Czerwony)

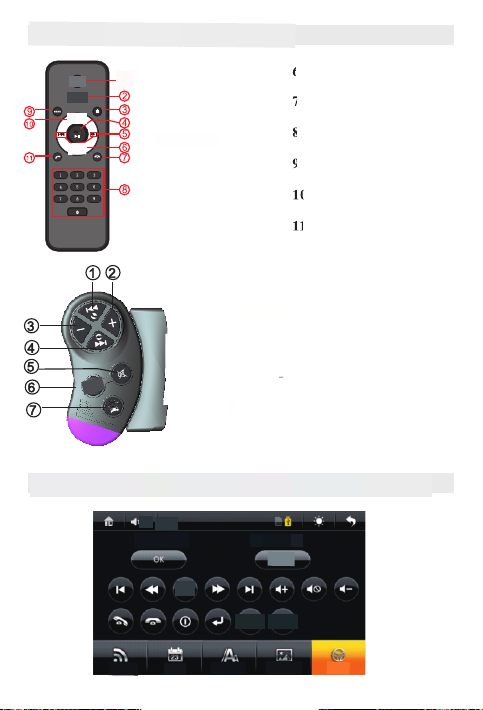

Opis pilota

WYCISZENIE

TRYB

GŁOŚ+

GŁOŚ-

1 : WYCISZENIE

1

2: TRYB

3: ZASILANIE

4: ZATWIERDŹ

5: POPRZEDNI/NASTĘPNY

: GŁOŚNOŚĆ -

: ZAKOŃCZ POŁĄCZENIE

: NUMER

: MENU

:GŁOŚNOŚĆ+

:ODBIERZ

1: Ostatni/Odbierz telefon

2: Następny/Rozłącz

3: Głośniej+

TRYB

4: Głośniej-

5: Wycisz

6: Tryb

7: Mirror Link

Opis funkcji uczenia się sterowania z kierownicy

20

Ustawienia

Napięcie: 255

Cześć

Ustaw Licznik: 0

MENU

TRYB

Wyczyść

Ogólne

Sterowanie

Tapeta

Język

Czas

5

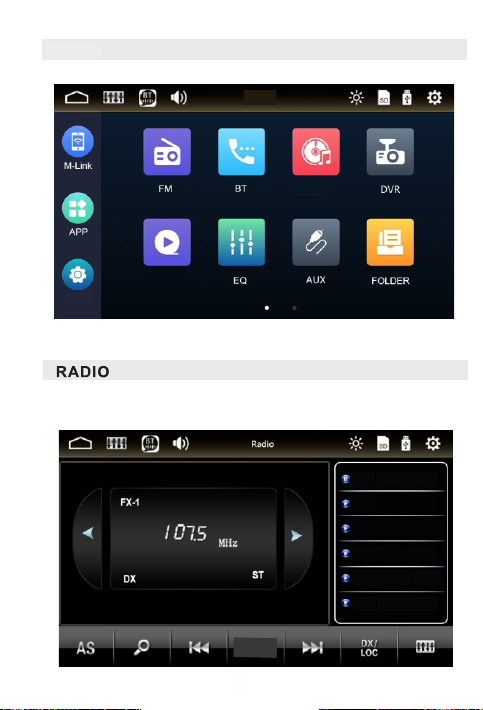

STRONA GŁÓWNA

Główne

MUZYKA

USTAWIENIA

WIDEO

P10 87.50 MHz

P10 98.10 MHz

P10 108.00 MHz

P10 90.10 MHz

P10 106.10 MHz

P10 87.50 MHz

PASMO

6

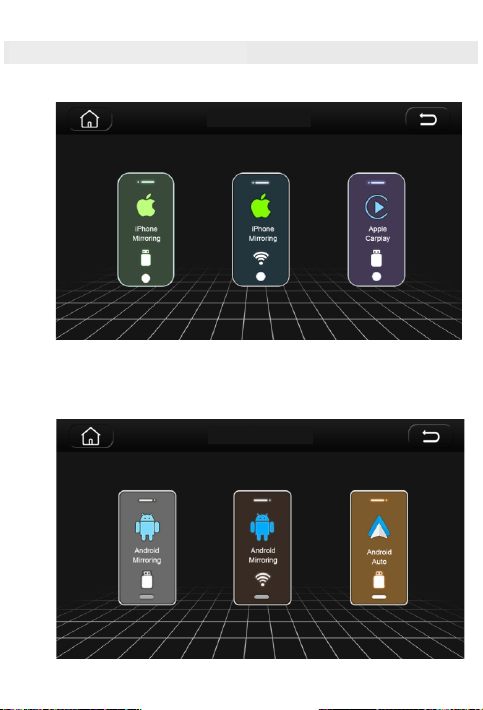

CAR PLAY lub Android Auto

Wybór typu telefonu

Wybór typu telefonu

7

1) Po podłączeniu przewodów, otwórz interfejs użytkownika (UI) i

wybierz odpowiedni przycisk, np.:

2. Po podłączeniu przewodów naciśnij, aby wy­świetlić żądany interfejs użytkownika. Naciśnij,

aby przejść do funkcji resetowania. 3) Naciśnij

pomyślne ustawienie, a następnie wyjdź z interfejsu.

przycisk, aby potwierdzić

przycisk, aby

wejść do

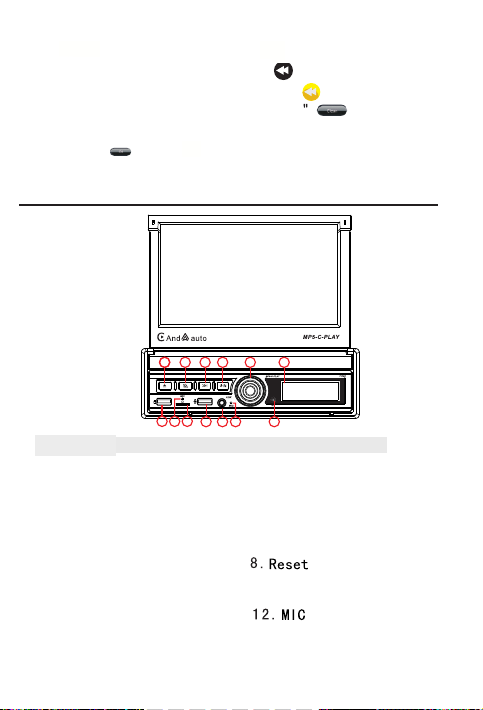

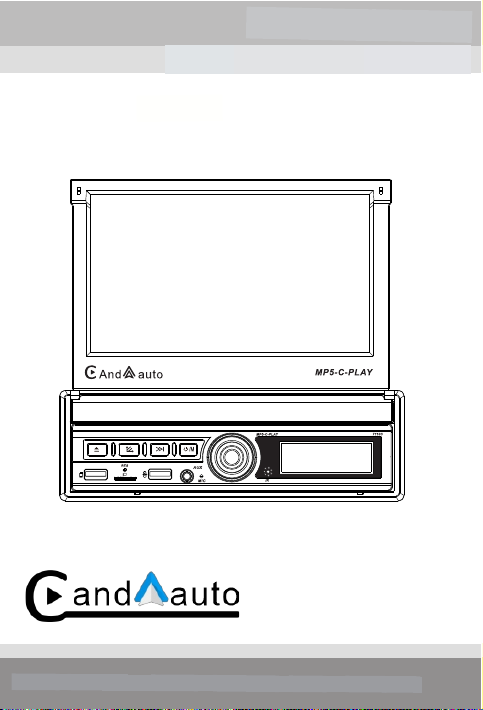

Panel przedni

Funkcja

1. WSUWANY/WYSUWANY ekran TFT

2. Jeden kąt nachylenia w desce rozdzielczej

5. Głośność

7.

USB1

9. Gniazdo karty

11. Wejście AUX

13. Okno czujnika pilota

3. Następny

4. Zasilanie/Tryb

6. Wyświetlacz LCD

10.USB2

8

Dostępne języki: wiele języków

Chiński

Polski

Niemiecki

Hiszpański

Angielski

Włoski

Czeski

Portugalski

9

Francuski

Rosyjski

Japoński

Grecja

Instrukcja obsługi funkcji MirrorLink:

Proszę nie odtwarzać wideo ani nie korzystać z telefonu komórkowego podczas prowadzenia pojazdu.

Podłącz telefon komórkowy do urządzenia za pomocą kabla USB. Zostanie wyświetlony następujący interfejs:

Interfejs użytkownika telefonu komórkowego

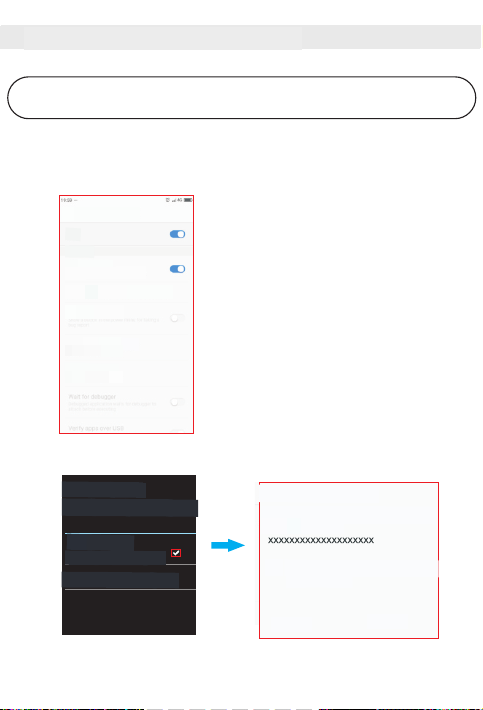

< Opcje programistyczne

Włączone

Debugowanie

Debugowanie USB

Tryb debugowania po podłączeniu USB

Cofnij uprawnienia debugowania USB

Skrót do raportu o błędach

Wybierz aplikację lokalizacji pozornych

Brak aplikacji lokalizacji pozornych

Wybierz aplikację do debugowania

Nie wybrano aplikacji do debugowania

Najpierw włącz tryb debugowania USB i podłącz kabel USB do
urządzenia. Gdy na ekranie urządzenia pojawi się odpo-

wiedni interfejs, naciśnij "Potwierdź". Wówczas urządzenie i

telefon komórkowy będą wyświetlać obraz jednocześnie.
Możesz sterować telefonem komórkowym bezpośrednio z

poziomu urządzenia. Urządzenie obsługuje tylko:

System Android 4.0-8.0

Ten produkt oferuje możliwość

aktualizacji MirrorLink.

Interfejs urządzenia

Status:

Informacje o działających procesach

Debugowanie USB

Połączono z trybem debugowania USB

Wyłączono tryb debugowania USB

Interfejs telefonu komórkowego:

Zezwolić na debugowanie USB?

Odcisk klucza RSA komputera:

(poniżej kod)

Zezwól na użycie tego komputera

do debugowania

Anuluj

10

Potwierdź

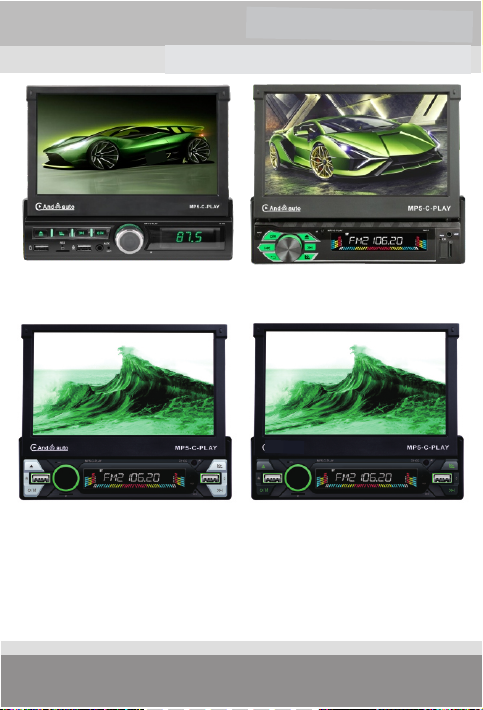

Samochodowy odtwarzacz MP5

Odtwarzacz teleskopowy C800

AUTOR

I auto

Ostrzeżenia i informacje dotyczące bezpieczeństwa
Wszelkie informacje dotyczące obsługi urządzenia znajdują się w instrukcji obsługi. Zanim
zaczniesz z niego korzystać, zapoznaj się z jej treścią i stosuj się do zawartych w niej wskazówek.

Przed użyciem zapoznaj się również z poniższymi informacjami:
Ostrzeżenia dotyczące użytkowania
Bezpieczeństwo podczas jazdy:
Korzystanie z adaptera nie może odwracać uwagi kierowcy od prowadzenia pojazdu. Ustaw
urządzenie i połącz je ze smartfonem przed rozpoczęciem jazdy.
Używaj funkcji głosowego sterowania, aby zminimalizować konieczność dotykania ekranu
podczas prowadzenia.
Bezpieczeństwo zasilania:
Adaptery powinny być podłączane wyłącznie do portów USB zgodnych z zaleceniami
producenta (np. w samochodowym systemie multimedialnym lub zasilaczu 12V).
Nie używaj urządzenia, jeśli przewód zasilający lub port USB są uszkodzone.
Ryzyko zakłóceń elektromagnetycznych (EMC):
Adaptery mogą powodować zakłócenia w działaniu innych urządzeń elektronicznych w
pojeździe, takich jak systemy nawigacyjne czy komunikacyjne. W razie wystąpienia problemów
skontaktuj się z producentem.
Ochrona urządzenia przed czynnikami zewnętrznymi:
Nie wystawiaj adaptera na działanie ekstremalnych temperatur, wilgoci ani bezpośredniego
światła słonecznego przez dłuższy czas.
Unikaj kontaktu urządzenia z wodą lub innymi cieczami.
Bezpieczeństwo użytkowania w samochodzie:
Upewnij się, że urządzenie jest umieszczone w miejscu, które nie ogranicza widoczności ani nie
utrudnia obsługi innych funkcji pojazdu.
Przewody zasilające adaptera powinny być tak poprowadzone, aby nie stwarzały ryzyka
zaplątania się nóg pasażerów lub kierowcy.

Informacje dotyczące prawidłowego użytkowania
Instalacja i konfiguracja:
Przed pierwszym użyciem zapoznaj się z instrukcją obsługi adaptera i upewnij się, że jest
kompatybilny z systemem multimedialnym pojazdu oraz Twoim smartfonem.
Sparuj urządzenie z systemem CarPlay/Android Auto zgodnie z instrukcją producenta. Upewnij
się, że funkcje Bluetooth i Wi-Fi są aktywne w smartfonie.
Regularne aktualizacje oprogramowania:
Aby zapewnić zgodność z najnowszymi wersjami systemów operacyjnych smartfonów,
regularnie aktualizuj oprogramowanie adaptera.
Pobieraj aktualizacje wyłącznie ze strony producenta lub za pomocą dedykowanej aplikacji.
Czyszczenie i konserwacja:
Regularnie sprawdzaj stan urządzenia i przewodów zasilających, aby zapobiec uszkodzeniom.
Do czyszczenia adaptera używaj suchej, miękkiej ściereczki. Unikaj stosowania środków
chemicznych.
Kompatybilność i zasięg:
Adapter działa najlepiej, gdy smartfon znajduje się w niewielkiej odległości od urządzenia. Nie
umieszczaj go w schowkach ani miejscach, które mogą zakłócać sygnał.

Dodatkowe środki ostrożności
Ochrona środowiska:
Zużyte lub uszkodzone adaptery należy utylizować zgodnie z lokalnymi przepisami dotyczącymi
odpadów elektronicznych.
Nie wyrzucaj urządzenia do zwykłych pojemników na odpady.
Bezpieczeństwo danych:
Upewnij się, że adapter korzysta z bezpiecznego połączenia Bluetooth/Wi-Fi, aby zapobiec
nieautoryzowanemu dostępowi do danych Twojego smartfona.
Regularnie zmieniaj hasła dostępu do sieci Wi-Fi, jeśli są generowane przez adapter.
