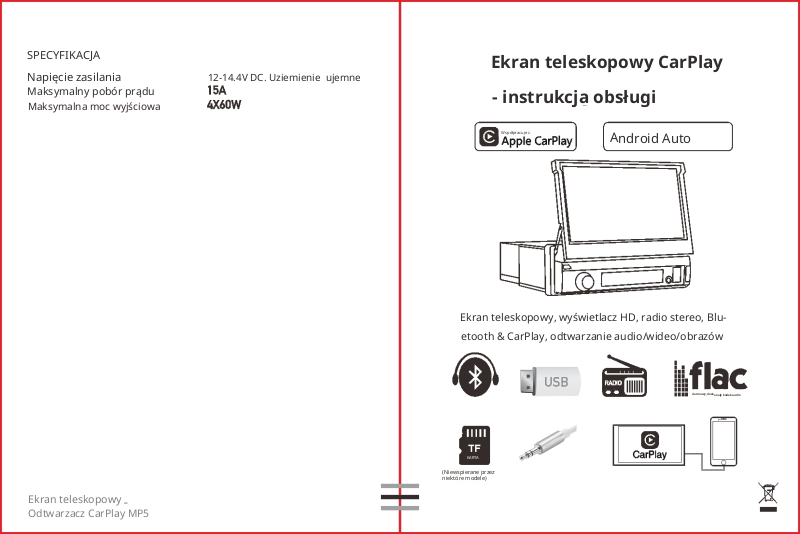

Podofo A3503 User guide

SPECYFIKACJA

Napięcie zasilania

Maksymalny pobór prądu

Maksymalna moc wyjściowa

12-14.4V DC. Uziemienie

Ekran teleskopowy CarPlay

ujemne

- instrukcja obsługi

Ekran teleskopowy

Odtwarzacz CarPlay MP5

Współpracuje z

Android Auto

Ekran teleskopowy, wyświetlacz HD, radio stereo, Blu-

etooth & CarPlay, odtwarzanie audio/wideo/obrazów

KARTA

(Niewspierane przez
niektóre modele)

darmowy, doskonały kodek audio

4 ] Pilot zdalnego sterowania nie działa

Sprawdź, czy bateria w pilocie zdalnego sterowania ma napięcie. 1. Me-

toda testowania: Włącz kamerę w telefonie komórkowym, skieruj na nią diodę pi-

lota i naciśnij przycisk na pilocie. Obserwuj, czy dioda pilota zaświeci się na ekranie te­lefonu. Jeśli nie, bateria jest rozładowana. Wymień baterię. Jeśli dioda się świeci, pilot
jest sprawny.

5) Ustawienia nie mogą zostać zapisane (brak pamięci).

- Brak funkcji zapamiętywania. Dostępne są tylko 2

przewód i czerwony przewód są połączone razem (należy rozdzielić żółty do

bieguna dodatniego, a czerwony do sterowania stacyjką).

2. Żółty i czerwony przewód są zamienione (wystarczy zamienić je miejscami).

6) Radio samochodowe z Bluetooth, ale nie działa.

-

Sprawdź w telefonie, czy możesz wyszukać kod urządzenia.

Kroki: włącz urządzenie, użyj Bluetooth w telefonie, wyszukaj

CAR-BT, a następnie kliknij połączenie. Po połączeniu możesz odbierać połączenia telefoniczne lub

odtwarzać muzykę przez Bluetooth. Kod PIN: 0000.

punkty pamięci: 1. Żółty

7) Dym wydobywający się z urządzenia świadczy o uszkodzeniu obwodu we­wnętrznego. Wymiana bezpiecznika nie rozwiązuje problemu.

-

W

takim przypadku urządzenie wymaga naprawy.

8) Jak wyregulować dźwięk? Gdzie znajduje się ustawienie equalizera?

Nie można wyregulować dźwięku.

1. Regulacja dźwięku: proszę użyć pokrętła głośności, aby dostosować poziom dźwięku.

2. Ustawienia equalizera: Zazwyczaj, naciśnij pokrętło głośności, aby wyświetlić ustawienia equalizera
(SEL), a następnie obracaj pokrętłem, aby dostosować poszczególne efekty dźwiękowe.

3. Brak możliwości regulacji dźwięku:

a. Proszę zresetować urządzenie lub odłączyć kabel zasilający i podłączyć go ponownie.

b. Pokrętło głośności jest uszkodzone i wymaga wymiany.

9) Brak obrazu z kamery cofania

1. Niewłaściwe podłączenie przewodów lub brakujące okablowanie. Sposób podłączenia kamery:

a> Pierwszy krok: znajdź akcesoria (kamera, przewód zasilający i kabel wideo). b>
Drugi krok: zlokalizuj odpowiednie porty do podłączenia przewodów.

Najpierw zlokalizuj przewód sterujący cofania w wiązce zasilającej urządzenia. Linia sterująca to linia
różowa lub brązowa. Podłącz ją do bieguna dodatniego 12V, a ekran zmieni kolor na niebieski.

Następnie zlokalizuj z tyłu urządzenia złącze wejścia wideo kamery cofania (CAME)
oraz biegun dodatni i ujemny światła cofania.

Trzeci krok to podłączenie. Na kamerze znajdują się dwa gniazda.

Czerwone gniazdo należy podłączyć do kabla zasilającego, a żółte do kabla wideo. Czerwony prze­wód kabla zasilającego i przewód kabla wideo należy skręcić razem na biegunie dodatnim lampy
cofania. Czarny przewód kabla zasilającego nie jest używany i nie należy go podłączać. Drugi koniec
kabla wideo podłącza się do interfejsu wejścia wideo CAME znajdującego się na

tylnej obudowie urządzenia. Czerwony przewód wychodzący z kabla wideo podłącza
się do przewodu sterowania cofaniem w kablu zasilającym.

2. Kamera jest uszkodzona. Jeśli lampa podłączona do kamery nie świeci, oznacza to, że jest

uszkodzona i należy ją wymienić na nową.

10) Nie można odtworzyć zawartości z dysku ash USB, karta nie jest wykrywana w slocie?

Problem z odtwarzaniem z dysku ash USB:

Sformatuj dysk ash USB, wybierając system plików FAT32. Następnie ponownie pobierz jeden lub

dwa utwory i spróbuj ponownie. Jeśli problem nadal występuje, wymień dysk ash USB.

Karta nie wchodzi do slotu.

Sprawdź, czy karta pamięci jest prawidłowo włożona i czy wtyczka nie jest uszkodzona.

11) FM nie odbiera stacji radiowych

Nie można odebrać stacji – sprawdź poniższe punkty:

1. Wtyczka antenowa nie jest całkowicie wsunięta, antena jest odłączona lub przewód antenowy jest uszkodzony.

2. Wyszukiwanie stacji: przytrzymaj przycisk AMS przez 2 sekundy, nie puszczając go. Urządze­nie automatycznie rozpocznie wyszukiwanie stacji. Możesz również naciskać przyciski

góra/dół, aby ręcznie wyszukać stacje. Jeśli powyższe kroki nie rozwiążą problemu, odłącz

wtyczkę antenową i spróbuj włożyć w jej miejsce śrubokręt lub metalowy pasek.

12) Brak dźwięku bezpośrednio po instalacji

Szanowni Klienci, urządzenie zostało przetestowane przed wysyłką. Jeśli nie ma dźwięku, zazwyczaj przy-

czyną jest błąd w okablowaniu lub zwarcie przewodu głośnikowego z masą (elementem metalowym).

Postępuj zgodnie z poniższymi krokami, aby to sprawdzić:

1. Sprawdź, czy przewód głośnikowy nie jest zwarty i czy jest prawidłowo podłączony. Proszę podłączyć ponownie, jeśli wystąpi

zwarcie.

2. Sprawdź, ile kabli głośnikowych odpowiada oryginalnemu okablowaniu głośnikowemu. Jeśli są tylko 2 kable

głośnikowe, oznacza to, że oryginalna instalacja samochodu nie jest kompatybilna z naszym urządzeniem
i konieczne będzie jej ponowne poprowadzenie. Do każdego głośnika powinny prowadzić 2 przewody
głośnikowe. W przypadku dwóch głośników dostępne powinny być 4 kable głośnikowe.

13) Po pewnym czasie zanika dźwięk

- Odłącz wszystkie kable głośnikowe od urządzenia (nie odłączaj ich od głośników),

podłącz zewnętrzny głośnik do szarego i fioletowego przewodu wychodzącego

Podłącz przewód zielony do dowolnej grupy, a następnie sprawdź, czy

dźwięk jest słyszalny, oznacza to, że instalacja głośnikowa w samochodzie jest zwarta do masy (
żelaza) lub głośnik jest uszkodzony. Jeśli nie ma dźwięku, urządzenie jest uszkodzone.

pojawia się dźwięk. Jeśli

a następnie

z urządzenia.

PRZED INSTALACJĄ

Dziękujemy za zakup i korzystanie z naszych produktów. Po otrzymaniu
produktu, prosimy nie instalować go od razu w samochodzie. Produkt
mógł ulec uszkodzeniu podczas transportu. Proszę przetestować urządzenie
przed instalacją.

Metoda testowania: Przenieś urządzenie do akumulatora samochodowego i przepro-

wadź test. Ten samochodowy zestaw stereo jest przystosowany do napięcia zasilania
12VDC. Połącz ze sobą czerwony i żółty przewód zasilający urządzenia, a następnie
podłącz je do bieguna dodatniego akumulatora. Czarny przewód zasilający podłącz

do bieguna ujemnego akumulatora. Po podłączeniu odczekaj 10 sekund, a następnie
naciśnij każdy przycisk na urządzeniu, aby sprawdzić, czy uruchamia się ono prawidłowo
. Jeśli urządzenie się włącza, oznacza to, że nie ma problemu i możesz je zainstalować.

Jeśli urządzenie testowe nie uruchamia się prawidłowo, upewnij się ponownie, że ściśle
przestrzegasz kroków opisanych w naszej metodzie testowania. Jeśli problem nadal

występuje, skontaktuj się z naszym działem obsługi technicznej.

Dziękujemy za współpracę.

OPIS INTERFEJSU TYLNEGO

Antena radiowa

Lewe wyjście audio

Prawe wyjście audio

Wyjście wideo - 1

BEZPIECZNIK 15A

Wejście CVBS

Wejście kamery cofania

Wyjście wideo - 2

OPIS INTERFEJSU TYLNEGO

Gniazdo zasilania 18P

Wtyk zasilania 18P

Biały

Biały/czarny pasek

Szary +

Szary/czarny pasek

Zielony

Zielony/czarny pasek

Fioletowy

Fioletowy/czarny pasek

Czarny (Bold]

Żółty (Bold]

Czerwony

Pomarańczowy

Pomarańczowy/czarny

Brązowy

Brązowy/czarny

Czarny (światło)

Niebieski

Różowy

*Gdy na żółtej linii B+

urządzenie włączy się normalnie.

*Żółta linia B+ podtrzymuje zasilanie,

*8 kabli głośnikowych. Każdy kabel nie może być uziemiony, współdzielony ani dotykać innych przewodów. W prze-

ciwnym razie dźwięk nie będzie odtwarzany, będzie zniekształcony, a urządzenie może się przegrzewać.

PODŚWIETLENIE

i czerwonej

BATERIA

TYŁ

linii ACC jednocześnie pojawi się napięcie dodatnie 12V,

a urządzenie posiada funkcję pamięci.

Głośnik przedni

Tylny głośnik

1. Przewód uziemiający / B-

2. Stałe zasilanie +12V

3. Stacyjka

4. Podświetlenie - D

5. Linia sterująca kamery cofania

6. Sterowanie z kierownicy 1

Sterowanie z kierownicy 2 -

8. Uziemienie sterowania z kierownicy -

9. Zasilanie anteny automatycznej

10. Przewód hamulca postojowego

METODA INSTALACJI KAMERY COFANIA

STEROWANIE Z KIEROWNICY

Krok 1: Wybierz funkcję z poniższej listy.

Ja

t

Wejście kamery cofania

Połączono

Czerwony

Pomarańczowy/czarny

(POWRÓT)

Czerwony

•

< Czarny

Czerwony

Kamera cofania

1. Zlokalizuj przewód dodatni sterowania przyciskami kierownicy w oryginalnym sa-

Światło cofania

GND

(

Ta część jest instalowana z tyłu samochodu.

Jeśli kamera cofania nie jest zainstalowana, nie należy podłączać przewodu REVERSE/BACK w
żadnym miejscu. Proszę pozostawić przewód niepodłączony, ponieważ w przeciwnym razie urządzenie
nie będzie wyświetlało obrazu poprawnie lub automatycznie przejdzie w tryb cofania, co spowoduje
nieprawidłowe działanie urządzenia. W przypadku wystąpienia takiej sytuacji, należy jak najszybciej odłą­czyć przewód REVERSE/BACK, aby uniknąć zakłóceń w normalnym użytkowaniu urządzenia.

SPOSÓB MONTAŻU URZĄDZENIA

Umieść tuleję monta-

żową w desce roz-

dzielczej.

W razie potrzeby użyj

uchwytu (6), aby zabezpieczyć

tył urządzenia

w odpowiednim miejscu. Uchwyt

(6) można wygiąć ręcznie

pod żądanym

kątem.

Zegnij zaczepy tulei montażowej (1)
na zewnątrz, dociskając je do deski
rozdzielczej, aby zapewnić stabilne
mocowanie.

Aby wyjąć urządzenie, należy włożyć klucze

zwalniające (2) po obu stronach obudowy, a

następnie wysunąć je z deski rozdzielczej.

Brązowy

Brązowy/czarny

Czarny (światło)

Sposób podłączenia:

mochodzie i podłącz go do przewodu KEY na wyjściu urządzenia.

2. Zlokalizuj przewód ujemny sterowania przyciskami kierownicy i podłącz
go do uziemienia (masa) na wyjściu urządzenia.

Sposób programowania przycisków:

1. Naciśnij i przytrzymaj przycisk funkcyjny na kierownicy, a następnie dotknij od-

powiadającego mu przycisku na ekranie urządzenia. W tym momencie przycisk
na ekranie będzie stale podświetlony, sygnalizując pomyślne zakończenie pro­cesu uczenia. Następnie w analogiczny sposób zaprogramuj drugi przycisk.
Na koniec naciśnij przycisk potwierdzenia, aby zakończyć proces.

2. Jeśli popełniono błąd podczas programowania, naciśnij przycisk reset i
powtórz proces programowania.

GŁÓWNY INTERFEJS

FUNKCJA RADIA

Środa

Karta

Muzyka BT

Telefon BT

1. RADIO: Przejdź do trybu radia, aby słuchać stacji radiowych.

Środa

Ustawienia

2. USB: Interfejs USB 2.0 umożliwiający odtwarzanie muzyki, wideo i zdjęć z pa­mięci USB lub podłączenie telefonu komórkowego za pomocą kabla USB.

3.SD: Interfejs karty MicroSD umożliwiający odtwarzanie muzyki, wideo i zdjęć z karty.

(Niedostępne w niektórych modelach)

BTMusic: Przejdź do interfejsu muzycznego Bluetooth telefonu komórkowego.

5. BT Phone: Przejdź do interfejsu połączeń Bluetooth.

Phonelink: Funkcja CarPlay/Android Auto. Podłącz urządzenie i telefon ko­mórkowy za pomocą kabla USB, aby ekran samochodu mógł służyć jako
drugi ekran telefonu. (Można również skongurować Mirrorlink.) 7. AV IN:

Wejście do interfejsu zewnętrznego trybu audio AV IN.

Ustawienia: Wejście do interfejsu ustawień systemu.

144 : Poprzedni utwór w trybie ostatnio odtwarzanych.

10.5 /HI: Służy do przełączania pasma w trybie radia; służy do Odtwarzanie
/Pauza w trybie odtwarzania.

▸▸ : Następny utwór w trybie ostatnio odtwarzanych.

Regulacja głośności.

13. Zmiana koloru motywu.

14. Zmiana jasności ekranu.

15. Po połączeniu telefonu komórkowego przez Bluetooth, uruchom asy­stenta głosowego w telefonie.

1.</>: Ręczne wyszukiwanie stacji radiowych, każde naciśnięcie powoduje przesunięcie o 0,05 MHz.

Następnie naciśnij i przytrzymaj P1-P6, aby zapisać stację.

: Przycisk BAND, przełączanie pasm FM1-FM2-FM3-AM1-AM2.

2.

144/

▸▸

: Automatyczne wyszukiwanie stacji w przód lub w tył i ich odtwarzanie.

4. P: Automatyczne wyszukiwanie i zapisywanie stacji radiowych we
wszystkich pasmach, a następnie przeglądanie stacji.

Wprowadź numer częstotliwości radiowej ręcznie.

Obszar zapamiętanych stacji. Można zapamiętać 30 stacji radiowych. Aby po­słuchać konkretnej stacji, wystarczy ją kliknąć.

7. Następna strona

Ustawienia dźwięku

Poprzednia strona

PS: Automatyczne przeglądanie każdej stacji przez 5 sekund.

: Przełączanie stereo/mono.

LOC/DX: Zasięg daleki/bliski (lokalny/odległy).

: Funkcja RDS, ustawienia AF/TA/CT/PTY.

FUNKCJE MUZYCZNE

FUNKCJA WIDEO

GŁO:08ING

Wszystkie

GŁO:06ING

1. Odtwarzanie w pojedynczej pętli i odtwarzanie wszystkich pętli.

2. Poprzedni utwór i następny utwór.

3. Odtwarzanie/Pauza muzyki.

4. Pasek postępu odtwarzania – możesz go przesuwać, aby regulować postęp od­twarzania.

5. Wyświetl listę odtwarzania i kliknij, aby odtworzyć.

FUNKCJA ZDJĘĆ

1. Poprzedni i następny obraz.

2. Odtwarzanie/Pauza obrazu.

3. Obróć obraz.

4. Efekty pokazu slajdów.

5. Oddal/przybliż obraz.

6. Powrót do listy plików.

1. Poprzedni utwór i następny utwór.

2. Odtwarzanie/Pauza wideo.

3. Wybór ścieżki dźwiękowej.

4. Wybór napisów.

5. Powrót do listy plików.

6. Następna strona.

7. Odtwarzanie w pojedynczej pętli i odtwarzanie wszystkich pętli.

8. Powtarzanie segmentu A-B.

9. Regulacja kolorów.

10. Poprzednia strona.

WSKAZÓWKI: Gdy pojawi się ostrzeżenie o hamulcach, wyłącz przełącznik ostrzegania o ha-

mulcach w ustawieniach systemu. Będziesz mógł normalnie odtwarzać wideo.

FUNKCJA BT

Połączenie wychodzące

1. Interfejs klawiatury numerycznej.

2. Interfejs kontaktów/historii połączeń.

3. Książka adresowa.

4. Przełącz dźwięk na telefon.

5. Muzyka Bluetooth: poprzedni/następny utwór.

6. Muzyka Bluetooth: Odtwarzanie/Pauza.

Nazwa urządzenia: "CAR-BT"

Numer PIN: "0000" (jeśli wymagany)

Metoda połączenia:

1. Włącz urządzenie.

2. Włącz funkcję Bluetooth w telefonie komór­kowym i kliknij opcję Szukaj urządzenia.

Gdy telefon znajdzie urządzenie Bluetooth o
nazwie odpowiadającej urządzeniu, kliknij
nazwę, aby się połączyć.

FUNKCJA AVIN

Apple CarPlay (i-Play)

1. Podłącz iPhone'a do urządzenia za pomocą kabla USB.

2. Następnie urządzenie automatycznie przejdzie do interfejsu CarPlay.

3. Po wyjściu możesz ponownie uruchomić funkcję CarPlay, naciskając
AutoPlay na stronie głównej.

Możesz podłączyć zewnętrzne źródło dźwięku, takie jak telefon komórkowy lub iPod.

przez gniazdo AUX 3,5 mm lub wejście Rear RCA.

Auto Play (CarPlay) &[Android Auto]

Po podłączeniu kablem USB możesz wyświetlić ekran telefonu na ekranie

samochodowym.

Piknięcie

Parkowanie

Kamera cofania

Sygnał cofania

1. Tryb Apple CarPlay/Mirrorlink iPhone'a.

2. Tryb Android Auto/Mirrorlink telefonu z Androidem.

Telefon

Samochód

Muzyka

Sobota

Kalendarz

Wiadomości

Ustawienia

Odtwarzane

Android Auto (A-Auto)

Ta funkcja nie jest obsługiwana we wszystkich krajach i wymaga dostępności usług „Google Play”

na danym terenie.

1. Należy pobrać i zainstalować oprogramowanie "Android auto"^ ze sklepu "Google Play".

2. Wymagany jest telefon komórkowy z systemem Android 5.0 lub nowszym. Należy użyć sprawnego

kabla USB do transmisji danych.

3. Uruchom aplikację „Android Auto” na telefonie. (Włączenie trybu debu-

gowania USB nie jest konieczne.)

4. Po pomyślnym połączeniu możesz korzystać z funkcji oferowanych
przez Android Auto w samochodzie.

Mapy

Kalendarz

1000 stóp. Charleston Rd.

Telefon

Na początku

Wszyscy Connors

Nowa wiadomość

Podczas korzystania z urządzenia z systemem Android, po podłączeniu kabla USB, po-

jawi się monit o zainstalowanie oprogramowania "Autolink". Po instalacji. Podłącz
ponownie kabel danych, aby przejść do trybu screen mirroring. Można wtedy

sterować urządzeniem zarówno z ekranu odtwarzacza, jak i z telefonu.

ekranu.

Sterowanie dotykowe

TAK

USTAWIENIA SYSTEMU

1. Ustawienia języka.

Tutaj możesz sterować swoim smartfonem.

iPhone: Po podłączeniu iPhone'a, zawartość jego ekranu zostanie

wyświetlona na ekranie samochodowym.

Sterowanie dotykowe

NIE

Sterowanie smartfonem jest niedostępne.

2. Wybór regionu radiowego.

Europa

Ameryka Północna

Ameryka Południowa

Brazylia

Japonia

Wschodnia Europa

3. Ustawianie daty i godziny.

Ustaw Datę

Ustaw Godzinę

Użyj formatu 24-godzinnego

4. Ustawienia logo startowego, wprowadź hasło: "2020".

Wprowadź Hasło

Światło LED

Przywróć ustawienia fabryczne

Fioletowy

5. Uczenie sterowania z kierownicy.

Krok 1: Wybierz funkcję poniżej.

6. Inne ustawienia.

Sygnał dźwiękowy

Parkowanie

Kamera cofania

Dźwięk cofania

7. Ustawienia kolorów ekranu.

Jasność

Kontrast

Nasycenie

Odcień

8. Informacje o wersji systemu.

Wersja oprogramowania MCU

Wersja oprogramowania MPEG

FUNKCJA PILOTA ZDALNEGO STEROWANIA

PILOT ZDALNEGO STEROWANIA

(Zależne od otrzymanego produktu)

WYCISZ

WĘZEŁ

GŁOŚ+

Zew.

GŁOŚ-

PILOT ZDALNEGO STEROWANIA

1. Wyciszenie Włącz/Wyłącz

Tryb: Przełączanie między RADIO - USB - SD - BTPHONE -

BT AUDIO - AV IN

Włączanie/wyłączanie zasilania

Głośność +

Enter: Odtwarzanie/Pauza

Następny utwór

7. Głośność -

Zakończ połączenie

Przycisk numeryczny

Poprzedni utwór

Odbierz połączenie

②

(Wygląd zależny od otrzymanego produktu)

1. Włączanie/wyłączanie

2. Wyciszanie/wyłączanie wyciszenia

3. Głośność +

3

4. Głośność -

5. Poprzedni utwór

7

6. Następny utwór

4

8. Tryb: Przełączanie między RADIO - USB - SD - BTPHONE - BT AU­DIO - AV IN.

Band/AMS: Przełączanie pasma, automatyczne wyszukiwa­nie i zapisywanie stacji radiowych.

Odtwarzanie/Pauza

Odbierz połączenie; przejdź do odtwarzacza muzyki

Zakończ połączenie; przejdź do odtwarzania wideo

PORADY: Przed użyciem pilota zdalnego sterowania należy usunąć folię zabezpie-

czającą baterię znajdującą się na spodzie pilota.

TYPOWE PROBLEMY I ROZWIĄZYWANIE PROBLEMÓW

1) Niemożność uruchomienia urządzenia

Przyczyna braku uruchomienia

"Żółty", "Czerwony", "Czarny" - jeśli tylko dwa z tych trzech przewodów są podłączone, urzą­dzenie się nie uruchomi. Prawidłowo: przewód żółty powinien być podłączony do bieguna
dodatniego, czerwony do przewodu sterowania stacyjką, a czarny do bieguna ujemnego.

Brak połączenia lub nieprawidłowe połączenie uniemożliwia uruchomienie.

Oryginalne okablowanie samochodu i jednostki nie powinno być podłączane na podstawie koloru, ponie-

waż kolorystyka oryginalnej instalacji samochodowej nie jest standardowa. Podłączenie w ten sposób
może nie tylko uniemożliwić włączenie urządzenia, ale również doprowadzić do jego uszkodzenia.

Oryginalna wtyczka samochodowa nie może być podłączona bezpośrednio do nowego urządzenia. Nawet jeśli uda się ją

wpiąć, nie należy jej używać, ponieważ może to uniemożliwić włączenie urządzenia lub spowodować jego uszkodzenie.

Trzy przewody są podłączone prawidłowo, ale urządzenie się nie uruchamia. Sprawdź, czy bezpiecznik na żółtym

przewodzie nie jest przepalony. Jeśli bezpiecznik jest sprawny, skręć ze sobą żółty i czerwony przewód.

Włącz zapłon i naciśnij przycisk zasilania urządzenia, aby sprawdzić, czy się włącza.

Za każdym razem, gdy wymieniam bezpiecznik, on się przepala. Proszę tego więcej nie zmieniać. Powodem jest to,

że przy pierwszym podłączeniu biegunów dodatniego i ujemnego doszło do zwarcia (zwarcie) obwodu zabezpie­czającego urządzenia. Urządzenie można naprawić pod okiem naszego specjalisty. Brak podstaw do reklamacji.
Można zwrócić tylko do serwisu posprzedażnego lub wymienić na nową jednostkę. Jeśli wszystko jest w porząd­ku, a urządzenie nadal się nie uruchamia, wykonaj ostateczny krok w celu potwierdzenia: znajdź akumulator 12
V lub zasilacz 12 V, połącz przewody "żółty" i "czerwony" razem z biegunem dodatnim, a przewód czarny z bie­gunem ujemnym. Naciśnij przycisk i sprawdź, czy urządzenie się uruchomi. Jeśli tak, oznacza to, że oryginalne
okablowanie samochodu jest nieprawidłowo podłączone lub występuje problem z instalacją elektryczną pojazdu
. Jeśli urządzenie nie uruchamia się, oznacza to jego uszkodzenie. W przypadku braku reakcji urządzenia, dokładnie
sprawdź okablowanie, nie podejrzewaj bezpodstawnie uszkodzenia jednostki.

2) Automatyczne
wyłączanie

-Automatyczne wyłączanie zazwyczaj ma następujące przyczyny: 1. Błąd w podłącze-niu
kabli: Jeśli niebieski przewód (zasilanie automatycznej anteny) jest podłączony do

przewodu zasilającego urządzenia, nastąpi automatyczne wyłączenie. Proszę postę­pować

zgodnie z prawidłową metodą okablowania, aby rozwiązać problem.

2. Napięcie jest niestabilne: proszę znaleźć zasilacz 12V-5A i przetestować go ponownie, aby

sprawdzić, czy urządzenie wyłączy się automatycznie. Jeśli po teście urządzenie nie wyłączy
się automatycznie, proszę wymienić zasilacz. Jeśli wyłączy się automatycznie, problem tkwi w

urządzeniu.

3) Szumy

-Szumy zazwyczaj są spowodowane dwoma przyczynami:

1. Moc oryginalnych głośników jest zbyt mała. Przy zwiększonej głośności urządzenia mogą pojawić

się szumy.

Rozwiązanie: Podczas wymiany głośników lub słuchania muzyki, głośność nie powinna być

zbyt wysoka.

2. Kabel głośnikowy jest uziemiony.

Rozwiązanie: Zaizolować kabel głośnikowy. Podłączyć bezpośrednio do kabla głośnikowego urządzenia.

Ostrzeżenia i informacje dotyczące bezpieczeństwa
Wszelkie informacje dotyczące obsługi urządzenia znajdują się w instrukcji obsługi. Zanim zaczniesz z niego korzystać, zapoznaj się z jej treścią i stosuj się do zawartych w niej wskazówek.

Przed użyciem zapoznaj się również z poniższymi informacjami:
Ostrzeżenia dotyczące użytkowania
Bezpieczeństwo podczas jazdy:
Korzystanie z adaptera nie może odwracać uwagi kierowcy od prowadzenia pojazdu. Ustaw urządzenie i połącz je ze smartfonem przed rozpoczęciem jazdy.
Używaj funkcji głosowego sterowania, aby zminimalizować konieczność dotykania ekranu podczas prowadzenia.
Bezpieczeństwo zasilania:
Adaptery powinny być podłączane wyłącznie do portów USB zgodnych z zaleceniami producenta (np. w samochodowym systemie multimedialnym lub zasilaczu 12V).
Nie używaj urządzenia, jeśli przewód zasilający lub port USB są uszkodzone.
Ryzyko zakłóceń elektromagnetycznych (EMC):
Adaptery mogą powodować zakłócenia w działaniu innych urządzeń elektronicznych w pojeździe, takich jak systemy nawigacyjne czy komunikacyjne. W razie wystąpienia problemów skontaktuj się z producentem.
Ochrona urządzenia przed czynnikami zewnętrznymi:
Nie wystawiaj adaptera na działanie ekstremalnych temperatur, wilgoci ani bezpośredniego światła słonecznego przez dłuższy czas.
Unikaj kontaktu urządzenia z wodą lub innymi cieczami.
Bezpieczeństwo użytkowania w samochodzie:
Upewnij się, że urządzenie jest umieszczone w miejscu, które nie ogranicza widoczności ani nie utrudnia obsługi innych funkcji pojazdu.
Przewody zasilające adaptera powinny być tak poprowadzone, aby nie stwarzały ryzyka zaplątania się nóg pasażerów lub kierowcy.

Informacje dotyczące prawidłowego użytkowania
Instalacja i konfiguracja:
Przed pierwszym użyciem zapoznaj się z instrukcją obsługi adaptera i upewnij się, że jest kompatybilny z systemem multimedialnym pojazdu oraz Twoim smartfonem.
Sparuj urządzenie z systemem CarPlay/Android Auto zgodnie z instrukcją producenta. Upewnij się, że funkcje Bluetooth i Wi-Fi są aktywne w smartfonie.
Regularne aktualizacje oprogramowania:
Aby zapewnić zgodność z najnowszymi wersjami systemów operacyjnych smartfonów, regularnie aktualizuj oprogramowanie adaptera.
Pobieraj aktualizacje wyłącznie ze strony producenta lub za pomocą dedykowanej aplikacji.
Czyszczenie i konserwacja:
Regularnie sprawdzaj stan urządzenia i przewodów zasilających, aby zapobiec uszkodzeniom.
Do czyszczenia adaptera używaj suchej, miękkiej ściereczki. Unikaj stosowania środków chemicznych.
Kompatybilność i zasięg:
Adapter działa najlepiej, gdy smartfon znajduje się w niewielkiej odległości od urządzenia. Nie umieszczaj go w schowkach ani miejscach, które mogą zakłócać sygnał.

Dodatkowe środki ostrożności
Ochrona środowiska:
Zużyte lub uszkodzone adaptery należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
Nie wyrzucaj urządzenia do zwykłych pojemników na odpady.
Bezpieczeństwo danych:
Upewnij się, że adapter korzysta z bezpiecznego połączenia Bluetooth/Wi-Fi, aby zapobiec nieautoryzowanemu dostępowi do danych Twojego smartfona.
Regularnie zmieniaj hasła dostępu do sieci Wi-Fi, jeśli są generowane przez adapter.

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE
Shenzen Cheyang Technolog Co. Ltd. niniejszym oświadcza, że typ urządzenia radiowego Radio stacja multimedialna do samochodu (model: K0126) jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod
następującym adresem internetowym: https://files.innpro.pl/podofo
Adres producenta: B308, Block B, Donghaiwang Industrial Zone No. 369 Bulong Road Ma'antang Community, Bantian Street Shenzen, Longgang District Guangdong Province 518000 CN

Częstotliwość radiowa: 2400-2480 MHz
Maksymalna moc częstotliwości radiowej: <20 dBm

Przedstawiciel:
SINO-SEAR GmbH
Feuerbachstrasse 11, 14471 Poczdam, Niemcy
Tel. [phone]
[email protected]

Producent:
Shenzen Cheyang Technolog Co. Ltd.
B308, Block B, Donghaiwang Industrial Zone No. 369 Bulong Road Ma'antang Community, Bantian Street Shenzen, Longgang District Guangdong Province 518000 CN
[phone]
[email protected]

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie
lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie
użytkownika. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy
regularnie, minimum raz na tydzień oceniać odmienność stanu
fizycznego produktu od fizycznie nowego produktu. W przypadku
wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć
kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej
konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności
może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie
ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

https://serwis.innpro.pl/gwarancja

INNPRO Robert Błędowski sp. z o.o.
ul. Rudzka 65c
44-200 Rybnik, Polska
tel. [phone]
[email protected]
