AS7.P020.200 – CF20 NPT DOCK WITH SCREEN LOCK
AS7.P020.202 – CF20 DPT DOCK WITH SCREEN LOCK
AS7.P020.001 – CF20 SCREEN LOCK ARM
PANASONIC TOUGHBOOK CF20
AS7.P020.100 – CF20 NPT DOCK
AS7.P020.102 – CF20 DPT DOCK
VEHICLE DOCK
USER GUIDE
CF-20 VEHICLE DOCK
CF-20 VEHICLE DOCK
9.75”
11.2”
REAR HOOK
LOCATING PINS
PROTECTIVE CONNECTOR COVER
FRONT HOOKS
LATCH RELEASE
2.25”
EXTERNAL WIRELESS WAN ANTENNA PORT (EX ANT 1)
EXTERNAL WIRELESS LAN/GPS ANTENNA PORT (EX ANT 2)
ANTENNA SWITCH - INTERNAL / EXTERNAL GPS
POWER
LAN
USB
HDMI
SERIAL
VGA
LOCK
SCREEN LOCK MOUNTING POSITION
CF-20 VEHICLE DOCK
DOCKING TABLET
LINE UP THE ARROWS ON THE
DOCK TO THE POCKETS ON THE
LAPTOP. THIS MARKS THE
POSITION OF THE FRONT
HOOKS.
THE INDICATOR ON THE FRONT OF THE
DOCK, SHOWS THE USER IF THE LAPTOP
IS CORRECTLY UNDOCKED OR DOCKED.
IN THIS IMAGE THE INDICATOR IS SHOWN
TO BE UNDOCKED.
ANGLE THE LAPTOP TOWARDS
THE FRONT HOOKS FIRST.
THEN PUSH DOWN FIRMLY ON
THE REAR OF THE LAPTOP
THE INDICATOR ON THE FRONT OF THE
DOCK, SHOWS THE USER IF THE LAPTOP
IS CORRECTLY UNDOCKED OR DOCKED.
IN THIS IMAGE THE INDICATOR IS SHOWN
TO BE DOCKED
THE DOCK WILL “CLICK” TO
CONFIRM SUCCESSFUL
DOCKING OF THE LAPTOP
THE CF-20 LAPTOP IS SECURELY HELD
EVEN WITHOUT USING THE KEY.
IF YOU REQUIRE ADDITIONAL SECURITY
PLEASE USE KEY PROVIDED TO LOCK THE
CF-20 LAPTOP TO THE DOCK.
CF-20 VEHICLE DOCK
UNDOCKING LAPTOP
TO REMOVE LAPTOP. ENSURE
KEY IS IN UNLOCK POSITION.
NOTE – SOME MINOR COSMETIC WEAR MAY BECOME VISIBLE ON THE OUTER CASE OF THE CF20 LAPTOP WITH
REPEATED USE OF THE CF20 DOCKING STATION. PLEASE NOTE THAT THIS IS ONLY COSMETIC AND IN NO WAY
DETIORATES THE PERFORMANCE OF EITHER THE LAPTOP OR DOCKING STATION.
FIRMLY PUSH SLIDER FORWARD
UNTIL THE SLIDER IS FULLY
DEPRESSED. THE LAPTOP WILL
“POP UP” AND WILL BE
RELEASED.
USING THE LAPTOP HANDLE
PULL THE LAPTOP UP FROM THE
REAR TO REMOVE LAPTOP
FROM DOCK.
CF-20 VEHICLE DOCK
CABLE MANAGEMENT
CONNECT ALL CABLES SECURELY TO DOCK
USE CABLE TIES TO SECURE CABLES TO THE CABLE
TIE RAIL.
WIRING TIP:
PMT DOES NOT RECOMMEND RELYING ON A
CIGARETTE SOCKET ADAPTOR FOR POWERING
VEHICLE DOCKS. WE RECOMMEND HARD WIRING
USING A GOOD CLEAN GROUND DIRECT FROM
THE VEHICLE BATTERY (-) POST, AND (+) SUPPLY
FROM A FUSED 12V LOCATION ALSO DIRECTLY
FROM THE VEHICLE BATTERY. ALL PERIPHERALS
CONNECTING TO THE DOCKING STATION SHOULD
GET POWER AND GROUND FROM THE SAME
LOCATION AS THE DOCK.
VISIT WWW.PRECISIONMOUNTS.COM FOR A COPY
OF OUR GENERAL WIRING AND TROUBLESHOOTING GUIDE.
NEATLY ORGANIZE CABLES TO PREVENT WIRING
FROM BEING ACCIDENTALLY DISCONNECTED.
ATTACH MOUNTING PLATE TO DOCK AFTER
SECURING ALL CABLES.
For more info visit: www.precisionmounts.com
Or call us at 1-888-869-7652
info@precisionmounts.com
CF-20 VEHICLE DOCK
DOCK MOUNTING
THE CF-20 VEHICLE DOCK FEATURES A UNIVERSAL MOUNTING PLATE. IT USES HOLE
PATTERNS FROM PMT, GAMBER JOHNSON AND THE STANDARD VESA 75MM X 75MM HOLE
PATTERN.
THIS ALLOWS FOR EASY MOUNTING TO MANY PRE-EXISTING MOUNTS, AS WELL AS
DEDICATED MOUNTS FROM PMT.
WE RECOMMEND USING THE VESA PATTERN WITH THE 1/4-20 FLATHEAD SCREWS & NYLOK
NUTS PROVIDED WITH YOUR DOCK, TO SECURE TO MOUNTING INFRASTRUCTURE.
ATTACH MOUNTING PLATE TO MOUNTING INFRASTRUCTURE FIRST, THEN ATTACH DOCK TO
MOUNTING PLATE AFTER ATTACHING CABLES.
PANASONIC CF20
AS7.P020.002
US Patent No. 10,067,533S
SCREEN LOCK
USER GUIDE
KEY LOCK
FRONT SCREEN SUPPORT
LOCKING PIN
PIVOTING FASTENER
CF-20 SCREEN LOCK
4.75”
1.75”
MOUNTING FASTENERS
LOCKING SET SCREW
1.8”
CF-20 SCREEN LOCK
MAKE SURE SCREEN LOCK IS
ROTATED OUT OF THE WAY.
THEN INSERT LAPTOP IN DOCK.
THE SCREEN SECTION OF THE CF20
LAPTOP IS NOW LOCKED TO THE
DOCK.
ROTATE SCREEN LOCK UP UNTIL IT
CONTACTS THE REAR OF THE
LAPTOP SCREEN.
THEN SLIDE FRONT SCREEN
SUPPORT OVER BEZEL
THE SCREEN CAN BE USED IN ANY
POSITION WITH THE SCREEN LOCK
ATTACHED.
INSERT KEY AND ROTATE.
THE LOCKING PIN WIL ENGAGE INTO
KENSINGTON LOCK SLOT OF THE
CF20 LAPTOP SCREEN. THIS WILL
NOW STOP THE REMOVAL OF THE
TABLET SCREEN SECTION.
THE FRONT SCREEN SUPPORT WILL
RETRACT WHEN THE SCREEN IS
CLOSED. YOU WILL MANUALLY NEED
TO SLIDE THE SUPPORT INFRONT OF
THE SCREEN WHEN USING THE
LAPTOP. THIS PROVIDES SUPPORT
FOR LAPTOP HINGE.

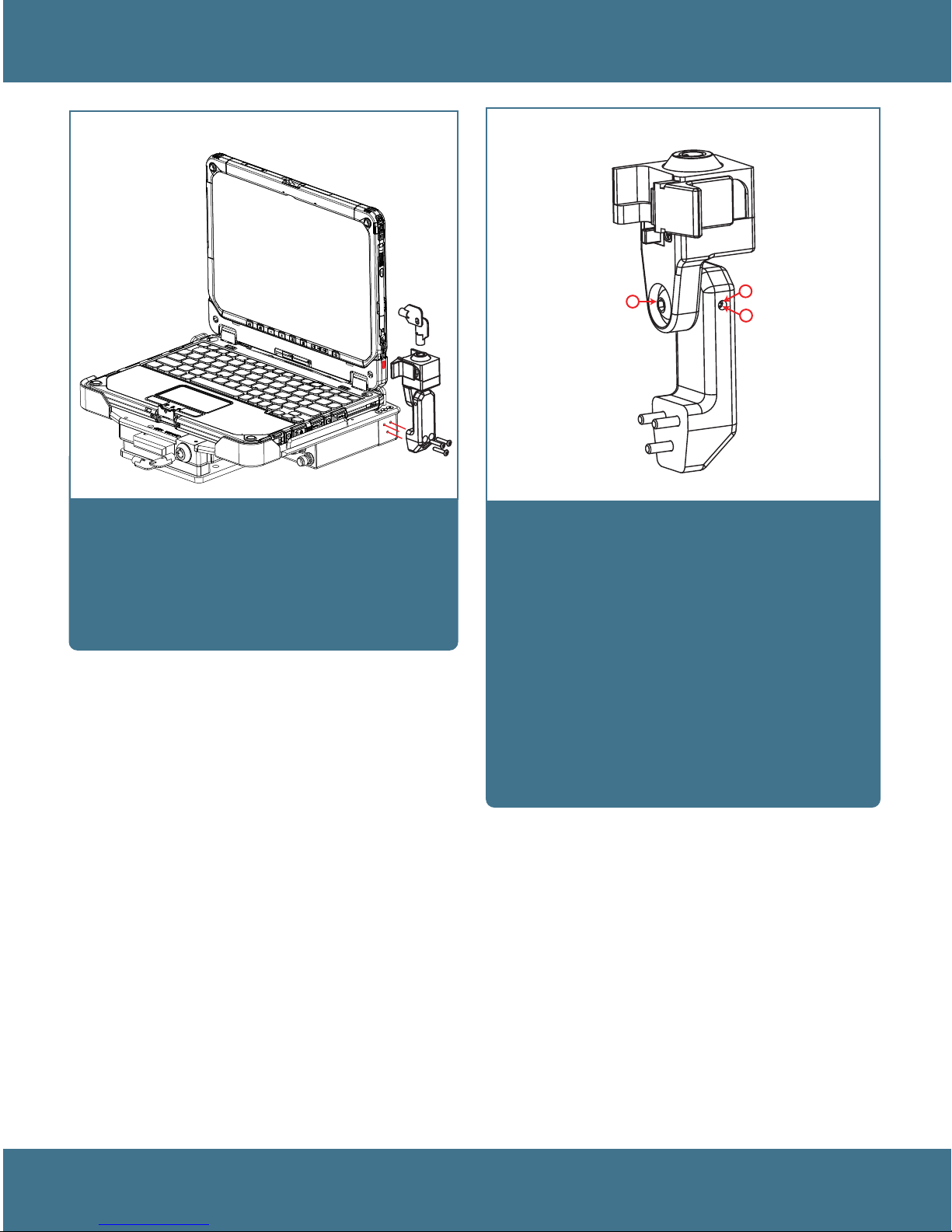

CF-20 SCREEN LOCK
THE CF-20 SCREEN LOCK IS AN ACCESSORY THAT
MOUNTS TO THE SIDE OF THE DOCK. WITH
FASTENERS PROVIDED.
2
1
4
FROM TIME TO TIME THE SCREEN LOCK MAY BECOME
LOOSE WHICH MEANS IT WILL NO LONGER PROVIDE
SUPPORT TO THE LAPTOP HINGE.
TO RE-TIGHTEN THE HINGE YOU NEED TO:
1) LOOSEN OFF THE LOCKING SET SCREW WITH A 5/64”
ALLEN KEY
2) TIGHTEN THE PIVOTING FASTENER TO 20 IN/LBS
USING A 5/32” TORQUE SETTING ALLEN DRIVER
3) APPLY RED LOCTITE TO THREADS OF LOCKING SET
SCREW
4) TIGHTEN LOCKING SET SCREW WITH A 5/64” ALLEN
KEY
