PMA VNR-RE Data Sheet

VNR-RE

PMAFIX

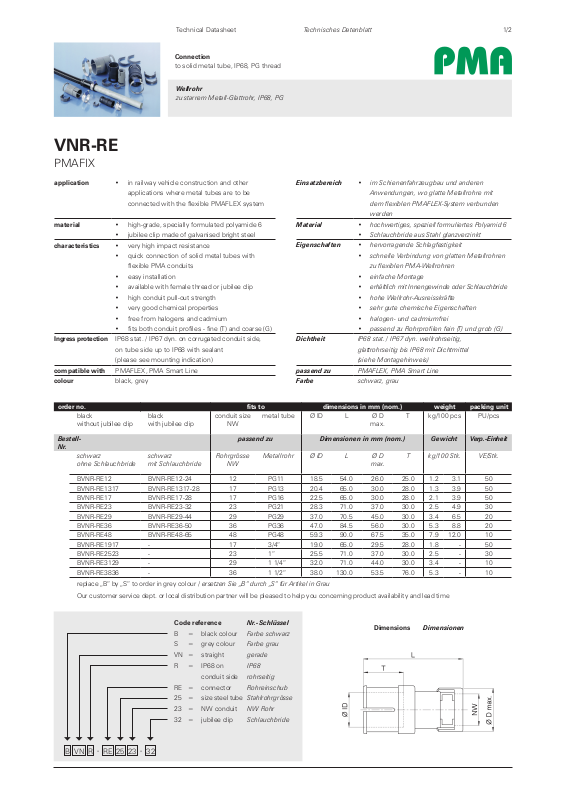

Technical Datasheet Technisches Datenblatt 1/2

Connection

to solid metal tube, IP68, PG thread

Wellrohr

zu starrem Metall-Glattrohr, IP68, PG

application • in railway vehicle construction and other

applications where metal tubes are to be

connected with the flexible PMAFLEX system

material • high-grade, specially formulated polyamide 6

• jubilee clip made of galvanised bright steel

characteristics • very high impact resistance

• quick connection of solid metal tubes with

flexible PMA conduits

• easy installation

• available with female thread or jubilee clip

• high conduit pull-out strength

• very good chemical properties

• free from halogens and cadmium

• fits both conduit profiles - fine (T) and coarse (G)

Ingress protection IP68 stat. / IP67 dyn. on corrugated conduit side,

on tube side up to IP68 with sealant

(please see mounting indication)

compatible with PMAFLEX, PMA Smart Line

colour black, grey

order no. fits to dimensions in mm (nom.) weight packing unit

black without jubilee clip

BestellNr.

schwarz ohne Schlauchbride

BVNR-RE12 BVNR-RE12-24 12 PG11 18.5 54.0 26.0 25.0 1.2 3.1 50 BVNR-RE1317 BVNR-RE1317-28 17 PG13 20.4 65.0 30.0 28.0 1.3 3.9 50 BVNR-RE17 BVNR-RE17-28 17 PG16 22.5 65.0 30.0 28.0 2.1 3.9 50 BVNR-RE23 BVNR-RE23-32 23 PG21 28.3 71.0 37.0 30.0 2.5 4.9 30 BVNR-RE29 BVNR-RE29-44 29 PG29 37.0 70.5 45.0 30.0 3.4 6.5 20 BVNR-RE36 BVNR-RE36-50 36 PG36 47.0 84.5 56.0 30.0 5.3 8.8 20 BVNR-RE48 BVNR-RE48-65 48 PG48 59.3 90.0 67.5 35.0 7.9 12.0 10 BVNR-RE1917 - 17 3/4“ 19.0 65.0 29.5 28.0 1.8 - 50 BVNR-RE2523 - 23 1“ 25.5 71.0 37.0 30.0 2.5 - 30 BVNR-RE3129 - 29 1 1/4“ 32.0 71.0 44.0 30.0 3.4 - 10 BVNR-RE3836 - 36 1 1/2“ 38.0 130.0 53.5 76.0 5.3 - 10

replace „B“ by „S“ to order in grey colour / ersetzen Sie „B“ durch „S“ für Artikel in Grau

Our customer service dept. or local distribution partner will be pleased to help you concerning product availability and lead time

black with jubilee clip

schwarz mit Schlauchbride

conduit sizeNWmetal tube Ø ID L Ø D

passend zu Dimensionen in mm (nom.) Gewicht Verp.-Einheit

RohrgrösseNWMetallrohr Ø ID L Ø D

Einsatzbereich • im Schienenfahrzeugbau und anderen

Anwendungen, wo glatte Metallrohre mit

dem flexiblen PMAFLEX-System verbunden

werden

Material

Eigenschaften

Dichtheit IP68 stat. / IP67 dyn. wellrohrseitig,

passend zu PMAFLEX, PMA Smart Line

Farbe schwarz, grau

• hochwertiges, speziell formuliertes Polyamid 6

• Schlauchbride aus Stahl glanzverzinkt

• hervorragende Schlagfestigkeit

• schnelle Verbindung von glatten Metallrohren

zu flexiblen PMA-Wellrohren

• einfache Montage

• erhältlich mit Innengewinde oder Schlauchbride

• hohe Wellrohr-Ausreisskräfte

• sehr gute chemische Eigenschaften

• halogen- und cadmiumfrei

• passend zu Rohrprofilen fein (T) und grob (G)

glattrohrseitig bis IP68 mit Dichtmittel

(siehe Montagehinweis)

T kg/100 pcs PU/pcs

max.

T kg/100 Stk. VE/Stk.

max.

B R

VN 25

Code reference Nr.-Schlüssel

B = black colour Farbe schwarz

S = grey colour Farbe grau

VN = straight gerade

= IP68 on IP68

conduit side rohrseitig

RE = connector Rohreinschub

25 = size steel tube Stahlrohrgrösse

23 = NW conduit NW Rohr

32 = jubilee clip Schlauchbride

Dimensions Dimensionen

Technical Datasheet Technisches Datenblatt 2/2

Connection

to solid metal tube, IP68, PG female thread

Wellrohr

zu starrem Metall-Glattrohr, IP68, PG Innengewinde

VNR-RE

PMAFIX

properties unit value test method

Eigenschaften Einheit Wert Prüfmethode

Mechanical properties Mechanische Eigenschaften

Tensile modulus Zug-E-Modul

Tensile strength Reissfestigkeit

Notched bar impact test Kerbschlagzähigkeit

Thermal properties Thermische Eigenschaften

Temperature range Temperaturbereich

Short-term Kurzzeitig

N/mm2 1‘200 ... 3‘700 ISO 527

N/mm2 45 ... 65 ISO 527

kJ/m2 4 ... 20 ISO 180/1C

°C – 40 ... + 105 PMA-Norm DO 9.21-4510

°C + 160

Flame properties Brandeigenschaften

Free from halogens and cadmium Halogen- und cadmiumfrei

Flame class Flammklasse

Glowing wire test Glühdrahtprüfung

Oxygen index (LOI) Sauerstofndex (LOI)

I-classification I-Klassizierung

Smoke emission class Rauchgasklassizierung

Chemical properties Chemische Eigenschaften

please refer to catalogue ersichtlich in PMAFIX/PMAFLEX-

System test Systemprüfung

Ingress protection: Dichtheit:

System R with NVN3 System R mit NVN3 IP68 stat.

on corrugated conduit side wellrohrseitig

Content of delivery Lieferumfang

Connector with female thread or

jubilee clip, conduit seal (NVN3)

Mounting indication Montagehinweis with jubilee clip

Sealing paste, sealing band, glue etc. should be used at the junction to the metal tubing if increased sealing is required.

Verbinder mit Innengewinde oder

Schlauchbride, Rohrdichtung (NVN3)

Am Verbindungsstück zum Glattrohr

muss der Einschub bei Dichtheitsanfor-

derungen vom Anwender abgedichtet

werden (Dichtmasse, Dichtband,

Klebstoff etc.).

yes ja DIN 53474

V0 (V2) UL 94

°C 960 EN 60695-2-10

% > 30 ASTM D 2863

I3 NF F 16-101

F2 NF F 16-101 + 102

/ IP67 dyn. EN 60529 / DIN 40050 / IEC 60529

with female thread

ohne Schlauchbride

width across: 7 mm

mit Schlauchbride

Schlüsselweite: 7 mm
