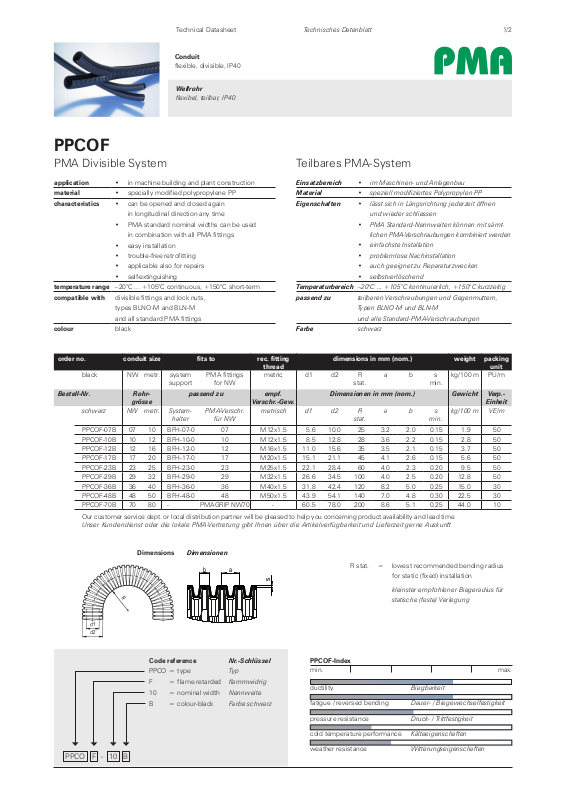

PMA PACOF Data Sheet

Technical Datasheet Technisches Datenblatt 1/2

Conduit

flexible, divisible, IP40

Wellrohr

exibel, teilbar, IP40

PPCOF

PMA Divisible System

application • in machine building and plant construction

material • specially modified polypropylene PP

characteristics • can be opened and closed again

in longitudinal direction any time

• PMA standard nominal widths can be used

in combination with all PMA fittings

• easy installation

• trouble-free retrofitting

• applicable also for repairs

• self-extinguishing

temperature range –20°C ... +105°C continuous, +150°C short-term

compatible with divisible fittings and lock nuts,

types BLNO-M and BLN-M

and all standard PMA fittings

colour black

order no. conduit size fits to rec. fitting

black NW metr. system

support

Bestell-Nr. Rohr-

grösse

schwarz NW metr. System-

halter

PPCOF-07B 07 10 BFH-07-0 07 M12x1.5 5.6 10.0 25 3.2 2.0 0.15 1.9 50 PPCOF-10B 10 12 BFH-10-0 10 M12x1.5 8.5 12.8 28 3.6 2.2 0.15 2.8 50 PPCOF-12B 12 16 BFH-12-0 12 M16x1.5 11.0 15.6 35 3.5 2.1 0.15 3.7 50 PPCOF-17B 17 20 BFH-17-0 17 M20x1.5 15.1 21.1 45 4.1 2.6 0.15 5.6 50 PPCOF-23B 23 25 BFH-23-0 23 M25x1.5 22.1 28.4 60 4.0 2.3 0.20 9.5 50 PPCOF-29B 29 32 BFH-29-0 29 M32x1.5 26.6 34.5 100 4.0 2.5 0.20 12.8 50 PPCOF-36B 36 40 BFH-36-0 36 M40x1.5 31.8 42.4 120 8.2 5.0 0.25 15.0 30 PPCOF-48B 48 50 BFH-48-0 48 M50x1.5 43.9 54.1 140 7.0 4.8 0.30 22.5 30 PPCOF-70B 70 80 - PMAGRIP NW70 - 60.5 78.0 200 8.6 5.1 0.25 44.0 10

Our customer service dept. or local distribution partner will be pleased to help you concerning product availability and lead time Unser Kundendienst oder die lokale PMA-Vertretung gibt Ihnen über die Artikelverfügbarkeit und Lieferzeit gerne Auskunft

PMA fittings

for NW

passend zu empf.

PMA-Verschr.

für NW

thread

metric d1 d2 R

Verschr.-Gew.

metrisch d1 d2 R

Teilbares PMA-System

Einsatzbereich • im Maschinen- und Anlagenbau

Material

Eigenschaften

Temperaturbereich –20°C ... +105°C kontinuierlich, +150°C kurzzeitig

passend zu teilbaren Verschraubungen und Gegenmuttern,

Farbe schwarz

• speziell modifiziertes Polypropylen PP

• lässt sich in Längsrichtung jederzeit öffnen

und wieder schliessen

• PMA Standard-Nennweiten können mit sämt-

lichen PMA-Verschraubungen kombiniert werden

• einfachste Installation

• problemlose Nachinstallation

• auch geeignet zu Reparaturzwecken

• selbstverlöschend

Typen BLNO-M und BLN-M

und alle Standard-PMA-Verschraubungen

dimensions in mm (nom.) weight packing

stat.

Dimensionen in mm (nom.) Gewicht Verp.-

stat.

a b s

min.

a b s

min.

kg/100 m PU/m

unit

Einheit

kg/100 m VE/m

Dimensions Dimensionen

Code reference Nr.-Schlüssel

PPCO = type Typ

F = flame retarded ammwidrig

10 = nominal width Nennweite

= colour-black Farbe schwarz

BPPCO 10

PPCOF-Index

min. max.

ductility Biegbarkeit

fatigue / reversed bending Dauer- / Biegewechselfestigkeit

pressure resistance Druck- / Trittfestigkeit

cold temperature performance Kälteeigenschaften

weather resistance Witterungseigenschaften

R stat. = lowest recommended bending radius

for static (fixed) installation

kleinster empfohlener Biegeradius für

statische (feste) Verlegung

Technical Datasheet Technisches Datenblatt 2/2

Conduit

flexible, divisible, IP40

Wellrohr

exibel, teilbar, IP40

PPCOF

PMA Divisible System

properties unit value test method according to

Eigenschaften Einheit Wert Prüfmethode nach

Mechanical properties Mechanische Eigenschaften

Impact strength

Compression strength

Pull-out resistance conduit/fitting: Ausreissfestigkeit Wellrohr/Verschraub.:

Connector type BLNO Verschraubung Typ BLNO

Testing at 23°C, 50% r.h., conduit Prüftemperatur 23°C, 50% r.F., Rohr-

nominal width 17, unless otherwise nennweite 17, sofern nicht anders

stated angegeben

Thermal properties Thermische Eigenschaften

Continuous application temperature Dauergebrauchstemperatur

Upper application temperature obere Anwendungstemperatur

Short-term kurzzeitig °C +150 500 h

Fire safety characteristics Brandschutzeigenschaften

Flame class Flammklasse

Schlagfestigkeit (+23°C) J > 4.5 PMA DO 9.21-4330

Scheiteldruckfestigkeit N > 180 PMA DO 9.21-4320

Teilbares PMA-System

N > 125 PMA DO 9.21-4610

°C –20 ... +105 PMA DO 9.21-4510

°C +120 3‘000 h

V2 UL 94

Environmental properties Umwelteigenschaften

RoHS and REACH compliant RoHS- und REACH-konform

Weathering resistance Witterungsbeständigkeit

Weathering (UV/humidity) Bewitterung (UV/Feuchte)

for black colour für schwarze Farbe

Chemical properties Chemische Eigenschaften

Content of delivery Lieferumfang

Conduit Wellrohr

In addition to the national and international standards which consider mainly material properties and general product performance, PMA applies its own internally developed standards when assessing the system suitability of cable protection products. The PMA standards are based on 30 years experience and allow a better assessment of whether a product is practically appropriate for a specific application.

Neben internationalen und nationalen Normen, die sich vor allem auf Materialeigenschaften und allgemeine Produkteigenschaften beziehen, wendet PMA ergänzend selbst denierte Werknormen zur Beurteilung der Systemeigenschaften von Kabelschutzprodukten an. Diese erlauben auf der Basis über 30 jähriger Erfahrungen eine bessere Beurteilung der praktischen Eignung eines Produktes für spezische Anwendungen.

yes / ja EU Directive 2002/95/EC

very good /

sehr gut
