Pluggit ICV170C-T Installation instructions

Betriebs- und Installationsanleitung

Touch Steuerung
für iconVent 170

pluggit.com

BIA als PDF

herunterladen

1. Allgemeine Sicherheitshinweise .......................................................... 3

2. Allgemeine Hinweise ........................................................................... 4

2.1. Bestimmungsgemäße Verwendung ................................................... 5

2.2. Nicht bestimmungsgemäße Verwendung ......................................... 5

2.3. Gewährleistung .................................................................................. 5

3. Komponenten/Lieferumfang ................................................................ 6

4. Technische Daten ................................................................................. 7

5. Installation (Fachpersonal) .................................................................. 8

5.1. Installation ........................................................................................ 10

5.1.1. Unterputz-Netzteil installieren .............................................. 10

5.1.2. Hutschienen-Netzteil installieren .......................................... 12

5.1.3. Anschluss und Verkabelung ................................................... 14

5.1.4. Kommunikation zu den Lüftern herstellen ............................ 17

5.1.5. Sensor installieren ................................................................. 18

6. Bedienung (Kunde) ............................................................................. 20

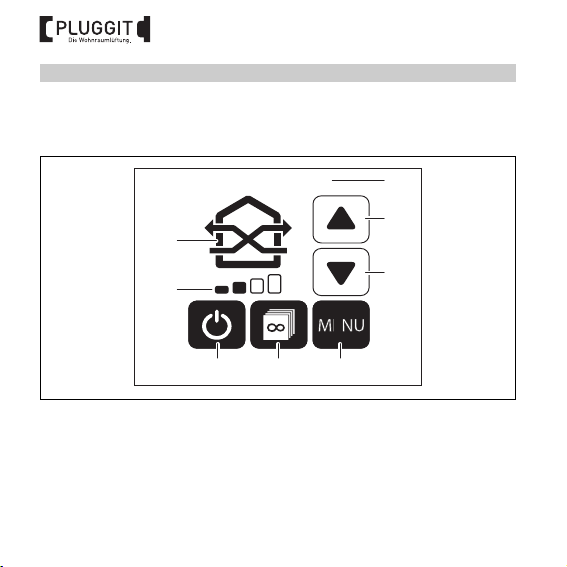

6.1. Überblick .......................................................................................... 20

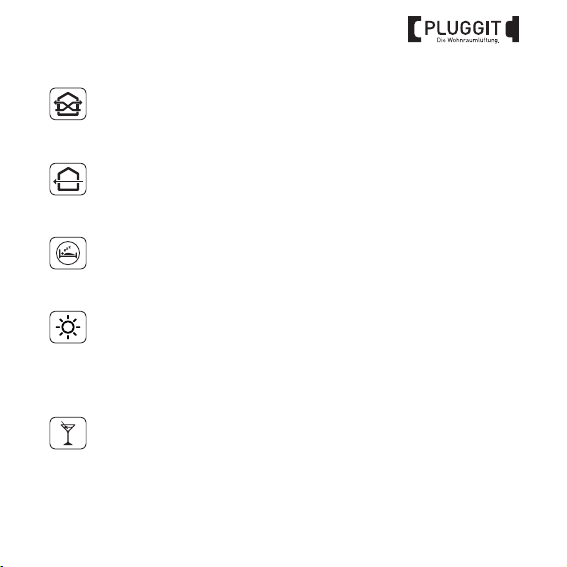

6.1.1. Modi und Funktionen .............................................................. 21

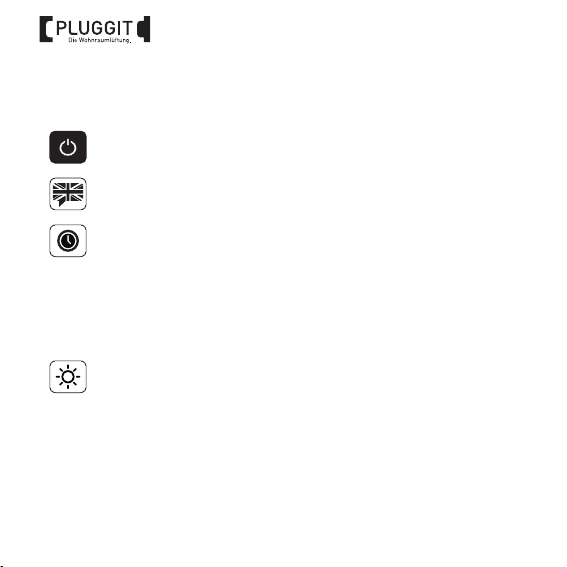

6.1.2. Steuerung einrichten .............................................................. 24

6.1.3. Sommer-Modus einstellen ..................................................... 24

6.1.4. Zeit-Modus einstellen ............................................................. 25

6.1.5. Automatik-Modus einschalten ............................................... 26

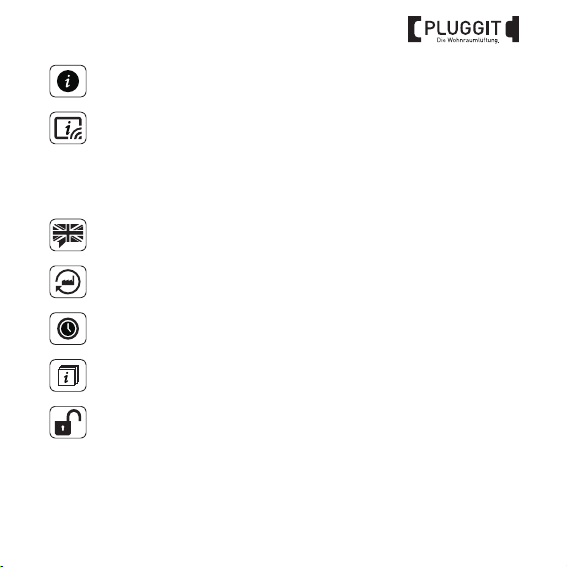

6.1.6. Sensorinformation anzeigen/Sensoreinstellung aktivieren .. 27

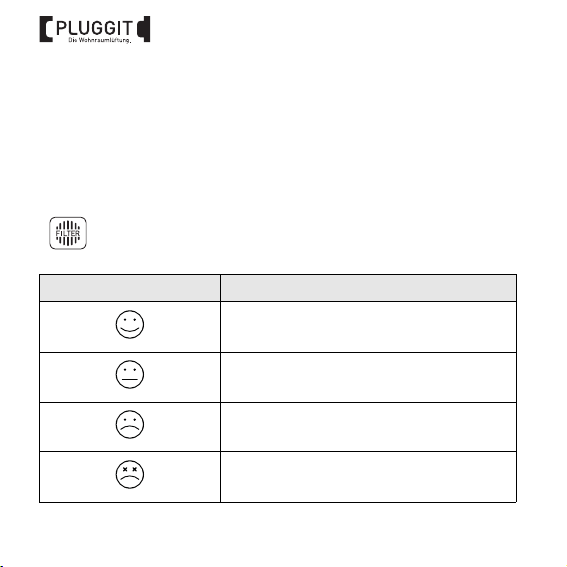

6.1.7. Filterstatus anzeigen/Filterwechsel bestätigen .................... 30

7. Wartung (Kunde) ................................................................................ 31

7.1. Reinigung .......................................................................................... 31

7.2. Einzelwohnraumlüftungsgerät ........................................................ 31

8. Störungsbehebung ............................................................................. 31

9. Außerbetriebnahme und Entsorgung ................................................. 32

10. Verkabelungsprotokoll ...................................................................... 33

2 BIA Touch Steuerung ICV170C-T

1. ALLGEMEINE SICHERHEITSHINWEISE

Warnhinweis:

Folgende Sicherheitshinweise sind zu beachten, sonst kann es zu Ver­letzungen oder Beschädigungen kommen:

 Die in dieser Bedienungs- und Installationsanleitung enthaltenen

Sicherheitsbestimmungen sind zu beachten.

 Vor der Durchführung von Arbeiten sind diese Anleitung sowie die

Anleitung des iconVent-Geräts sorgfältig und vollständig zu lesen.

 Die Nichtbeachtung von Sicherheitshinweisen kann zu Personen-

und Sachschäden führen.

 Voraussetzung für einen einwandfreien und sicheren Betrieb sind

sachgemäßer Transport und Lagerung, eine fachgerechte Planung
und Installation sowie eine sorgfältige Bedienung und Wartung.

 Änderungen und Umbauten sind nicht zulässig.
 Die Installation, elektrischer Anschluss und Erstinbetriebnahme

darf nur von qualifiziertem Fachpersonal vorgenommen werden.
Qualifiziertes Fachpersonal sind Personen, die im Sinne einer
sicherheitstechnischen Ausbildung die Berechtigung und Fähigkeit
besitzen, Geräte, Systeme und Stromkreise gemäß dem Standard
der Sicherheitstechnik zu montieren, in Betrieb zu nehmen und zu
kennzeichnen.

 Technische Änderungen sind vorbehalten.

3BIA Touch Steuerung ICV170C-T

2. ALLGEMEINE HINWEISE

Der Inhalt dieser Anleitung ist auf Übereinstimmung mit der beschriebenen
Steuerung geprüft. Dennoch können Abweichungen nicht ausgeschlossen
werden, so dass für die vollständige Übereinstimmung keine Gewähr über­nommen werden kann.

Diese Anleitung wird regelmäßig aktualisiert. Notwendige Korrekturen und
zweckdienliche Ergänzungen sind stets in den nachfolgenden Ausgaben ent­halten. Diese sind im Internet unter www.pluggit.com zu finden.

Vor Beginn der Arbeiten sollte eine Projektplanung vorliegen, die sowohl die
Anzahl und Lage der Einzelwohnraumlüftungsgeräte iconVent und die dazu­gehörigen Steuerungen definiert.

Es sind bei der Planung, Installation und dem Betrieb die Zulassungs­bestimmungen und geltenden Bauvorschriften, die Brandschutzverordnung
und Unfallverhütungsvorschriften der Berufsgenossenschaft zu beachten.
Details müssen während der Planung des Lüftungssystems mit dem zu­ständigen Bezirksschornsteinfeger bzw. Fachplaner geklärt werden.

4 BIA Touch Steuerung ICV170C-T

2.1. BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Touch Steuerung ICV170C-T verbindet mehrere dezentrale Einzelwohn­raumlüftungsgeräte iconVent 170 und kontrolliert das gesamte Lüftungs­system. Es lassen sich verschiedene Funktionen auswählen, z.B. Durchlüften
oder Wärmerückgewinnung. Je nach Bedarf kann die Drehzahl der Lüfter ge­steuert werden. Darüber hinaus zeigt die Steuerung anstehende
Filterwechselintervalle an.

Die Verwendung der Steuerung ist nur entsprechend der beschriebenen Ein­satzfälle und nur in Verbindung mit den Komponenten, die von Pluggit
empfohlen und in dieser Anleitung genannt sind, zugelassen.

2.2. NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG

Andere Verwendungen der Touch Steuerung ICV170C-T, als sie unter „Be­stimmungsgemäße Verwendung“ beschrieben sind, sind unzulässig.

2.3. GEWÄHRLEISTUNG

Für einen vollen gesetzlichen Gewährleistungsanspruch müssen die
technischen Vorgaben dieser Anleitung eingehalten werden.

Weitere Informationen unter www.pluggit.com.

5BIA Touch Steuerung ICV170C-T

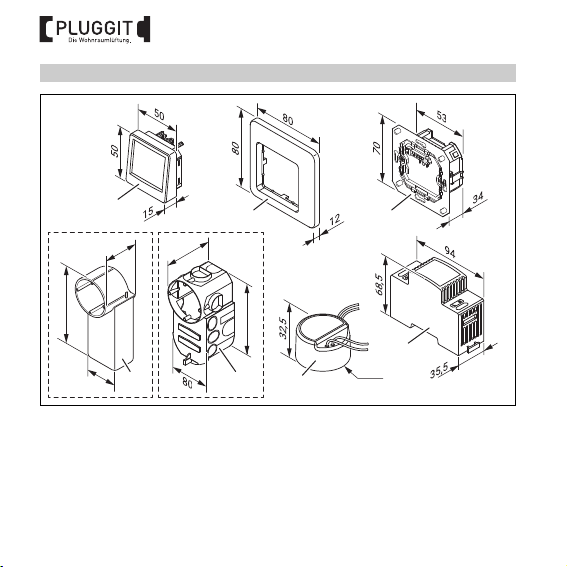

3. KOMPONENTEN/LIEFERUMFANG

1

75

122

71

1 Bedieneinheit
2 Befestigungsrahmen
3 Unterputzrahmen
4 Hutschienen-Netzteil

* Nicht im Lieferumfang enthalten.

68

7 6

*

6 BIA Touch Steuerung ICV170C-T

2 3

149

5

5 Unterputz-Netzteil
6 Unterputzdose mit Tunnel
7 Unterputzdose mit Tunnel-

Ø 54

stutzen*

4

M+P-26A-2355

*

*

4. TECHNISCHE DATEN

Eingangsspannung 42 V DC
Leistungsaufnahme

*1)

2W
Steuerungsausgabe RS 485 AB
Max. Anzahl Lüfter

*2)

6
Gewicht 0,21 kg
Schutzart IP30
Schutzklasse II
Betriebstemperatur 0 bis +40 °C
Batterie CR 2032
Bedienung Touchscreen
Anzahl Modi 8+
Sensorik Optional
Anzeige Filterwechsel Display
Konformität

*1) Ohne Netzteil im Stand-by
*2) Abhängig von Netzteil und Netzteilanzahl

7BIA Touch Steuerung ICV170C-T

5. INSTALLATION (FACHPERSONAL)

Das verwendete BUS-Leitungssystem kann flexibel sternförmig oder in Reihe
zum Lüfter der iconVent-Geräte verlegt werden. Die zum Lüfter gehenden
Kabel müssen flexibel sein (z.B. LiYY). Um Kabelbrüche zu vermeiden, dürfen
keine Massivdraht-Kabel verwendet werden. Je nach gewähltem Kabelquer­schnitt des Kabels variiert die Segmentlänge L
schalteten und sternverkabelten Lüftern.

Abhängig vom verwendeten Netzteil und der Verkabelungsart können bis zu
sechs Lüfter je Netzteil genutzt werden. Bei weiteren Lüftern bzw. längeren
Kabel müssen zusätzliche Netzteile integriert werden.

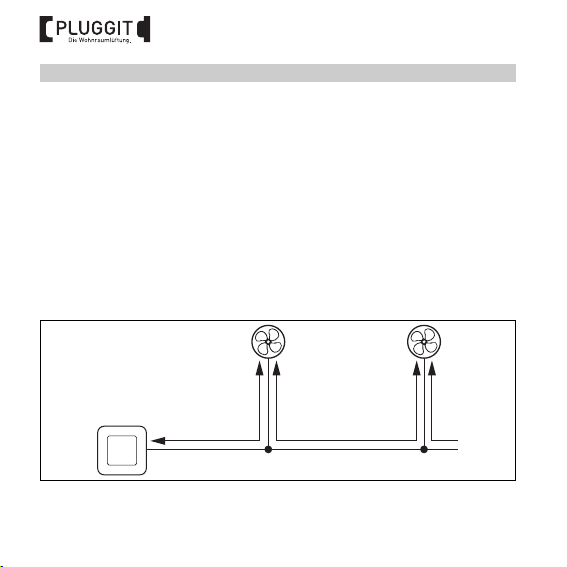

Bei einer Reihenverkabelung mehrerer Lüfter-Einheiten empfiehlt Pluggit
von der Haupt-Anschlussleitung Abzweigungen zu jeder einzelnen Lüfter­Einheit zu legen. Dabei ist die Segmentlänge LS des verwendeten Kabelquer­schnitts zu beachten.

zwischen in Reihe ge-

S

L

s

Beispiel für eine Verkabelung

8 BIA Touch Steuerung ICV170C-T

L

s

M+P-26A-2339

Quer-

schnitt

0,25 mm²

0,5 mm²

0,75 mm²

Segmentlänge L

Anzahl

Lüfter

2 30 m 30 m 30 m 50 m
4 20 m 20 m 20 m 25 m
6–––10m
2 45 m 45 m 45 m 60 m
4 30 m 30 m 30 m 40 m
6– –15m20m
2 60 m 60 m 60 m 75 m
4 40 m 40 m 40 m 50 m
6 – 10 m 20 m 25 m

Unterputz (26,4 W) Hutschiene (30 W)

Reihenver-

kabelung

Sternver-

kabelung

S

Reihenver-

kabelung

Sternver-

kabelung

9BIA Touch Steuerung ICV170C-T

5.1. INSTALLATION

Die Steuerung sollte auf Normhöhe (ca. 1,10 m über Fertigfußboden) in die
Wand eingesetzt werden. In einer tiefen Unterputzdose kann ebenfalls das
Unterputz-Netzteil (5) platziert werden.

Hinweis:

Folgende Darstellungen dienen als Beispiele und können je nach bau­lichen Gegebenheiten angepasst werden.

5.1.1. Unterputz-Netzteil installieren

Hinweis:

Die Installation ist mit der Unterputzdose mit Tunnel (6) dargestellt. Bei
Verwendung der Unterputzdose mit Tunnelstutzen (7) ist sinngemäß vor­zugehen.

Vom Installationsort der Steuerung müssen folgende Kabel verlegt werden:

• Datenleitung (4x0,25-0,75 mm²) zu jedem Lüfter sternförmig oder in
Reihe

• Netzkabel 230 V zum Verteilerkasten

10 BIA Touch Steuerung ICV170C-T

6

42 V

3

2

1

8

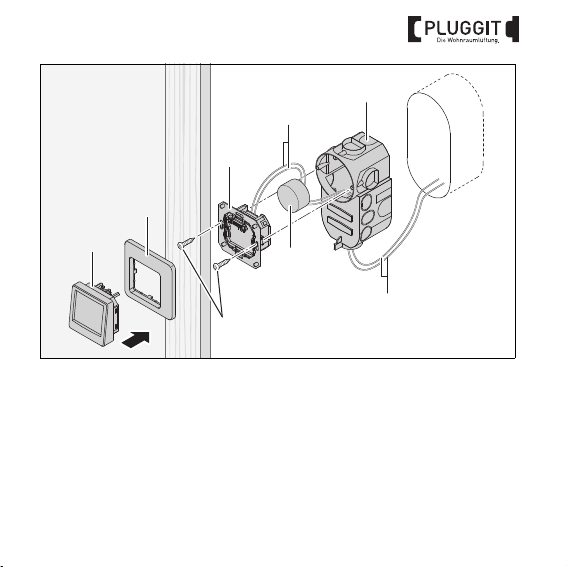

1. Anschlusskabel der Lüfter und
das Netzkabel aus dem Wand­ausbruch in die Unterputz­dose (6) führen.

2. Unterputzdose (6) in den Wand­ausbruch einsetzen.

3. Nacheinander das Netzkabel an
das Unterputz-Netzteil (5), das

5

230 V

M+P-26A-2356

Anschlusskabel der Lüfter an
den Unterputzrahmen (3) (+42 V,
Bus A, Bus B, GND) und das
Unterputz-Netzteil (5) an den
Unterputzrahmen (3) (+42 V,
GND) anschließen. Anschluss
und Verkabelung siehe Seite 14.

11BIA Touch Steuerung ICV170C-T

4. Unterputz-Netzteil (5) sowie den
Unterputzrahmen (3) mit dem
Aufdruck „OBEN“ nach links
oder rechts ausgerichtet in die
Unterputzdose (6) einsetzen und

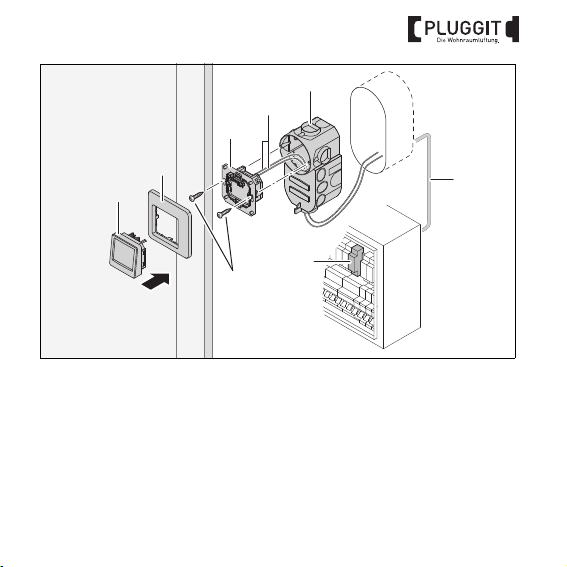

5.1.2. Hutschienen-Netzteil installieren

Hinweis:

Die Installation ist mit der Unterputzdose mit Tunnel (6) dargestellt. Bei
Verwendung der Unterputzdose mit Tunnelstutzen (7) ist sinngemäß vor­zugehen.

Vom Installationsort der Steuerung müssen folgende Kabel verlegt werden:

• Datenleitung (4x0,25-0,75 mm²) zu jedem Lüfter sternförmig oder in
Reihe

• Kabel 42 V (2x1,5 mm²) zum Hutschienen-Netzteil im Verteilerkasten

die Einheit mit Schrauben (8)
festschrauben.

5. Befestigungsrahmen (2) und die
Bedieneinheit (1) zusammen­stecken und die Einheit auf den
Unterputzrahmen (3) einsetzen.

12 BIA Touch Steuerung ICV170C-T

6

42 V

3

2

1

8

1. Anschlusskabel der Lüfter und
das Kabel vom Hutschienen­Netzteil (4) aus dem Wandaus­bruch in die Unterputzdose (6)
führen.

2. Unterputzdose (6) in den Wand­ausbruch einsetzen.

42 V

4

M+P-26A-2357

3. Nacheinander das Anschluss­kabel der Lüfter an den Unter­putzrahmen (3) (+42 V, Bus A,
Bus B, GND) und das Kabel vom
Hutschienen-Netzteil (4) an den
Unterputzrahmen (3) (+42 V,
GND) anschließen. Anschluss
und Verkabelung siehe Seite 14.

13BIA Touch Steuerung ICV170C-T

4. Unterputzrahmen (3) mit dem
Aufdruck „OBEN“ nach links
oder rechts ausgerichtet in die
Unterputzdose (6) einsetzen und
mit Schrauben (8) fest­schrauben.

5.1.3. Anschluss und Verkabelung

Warnhinweis:

Nach Unterbrechung der Stromversorgung hält das Netzteil die Aus­gangsspannung für einen kleinen Zeitraum aufrecht.
Durch falsche Belegung der Anschlüsse an der Steuerung können die
elektrischen Komponenten der Lüfter und Steuerung beschädigt
werden.
Den elektrischen Anschluss und Steckerbelegung entsprechend dem
Anschlussplan durchführen und sorgfältig prüfen.

5. Befestigungsrahmen (2) und die
Bedieneinheit (1) zusammen­stecken und die Einheit auf den
Unterputzrahmen (3) einsetzen.

6. Hutschienen-Netzteil (4) in den
Verteilerkasten einsetzen.

14 BIA Touch Steuerung ICV170C-T

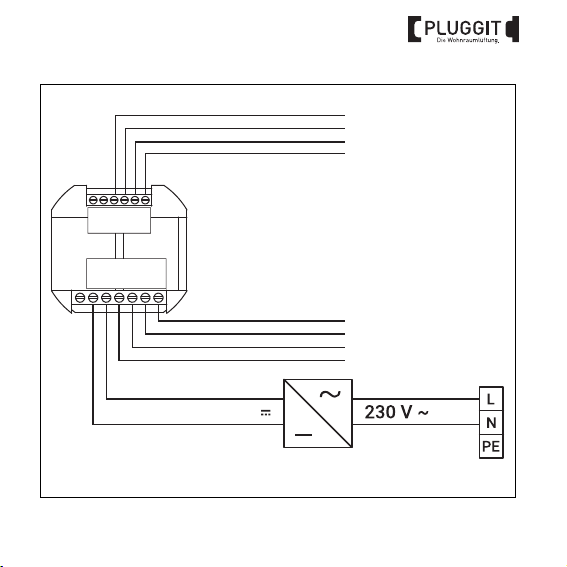

Anschlussplan

42 V

GND

GND

+42 V

+42 V

Bus A

Bus B

GND

GND

+42 V

+42 V

Bus A

Bus B

GND

+42 V

Bus A
Bus B

GND

+42 V

Bus A

Bus B

M+P-26A-2338

15BIA Touch Steuerung ICV170C-T

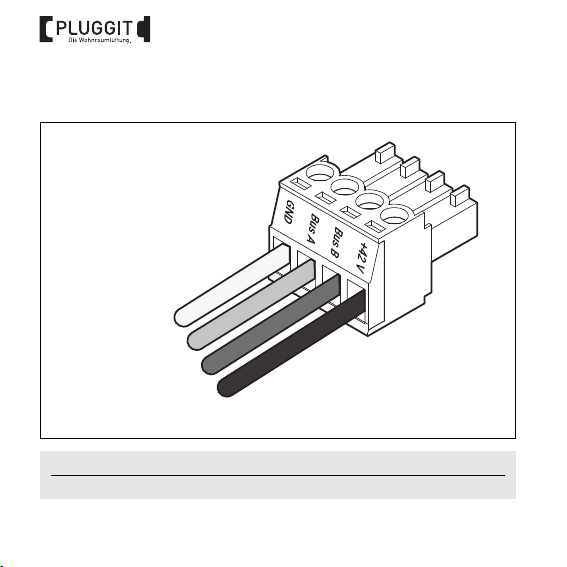

Steckerverbindung

Damit jeder Lüfter für die Wartung von der Anschlussleitung getrennt werden
kann, ist eine Steckerverbindung am Kabelende notwendig.

GND

Bus A

Bus B

+42 V

Hinweis:

An die Kabelenden sollten isolierte Aderendhülsen angebracht werden.

M+P-26A-1972

16 BIA Touch Steuerung ICV170C-T

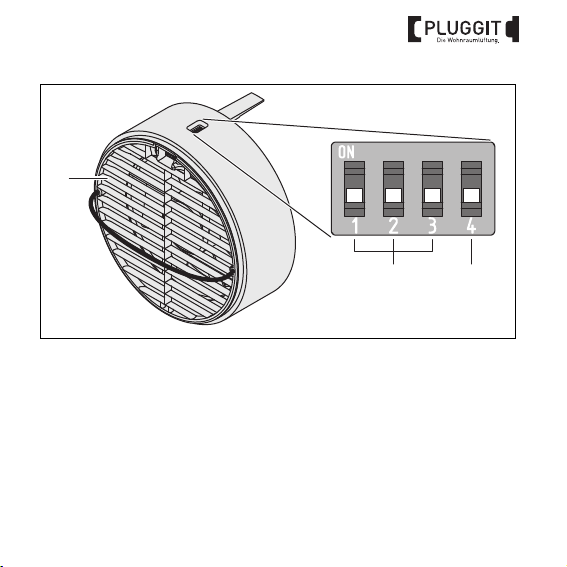

5.1.4. Kommunikation zu den Lüftern herstellen

9

10 11

M+P-26A-2342

9 Lüfter
10 Zonen-Schalter 1-3

(Oben = ON, Unten = OFF)

Bei der Einstellung der Zone darf immer nur der erste Schalter des Zonen­Schalters (10) aktiviert (ON) werden. Die beiden anderen Schalter bleiben de­aktiviert (OFF).

In jeder Zone muss die Laufrichtung entsprechend der Anzahl der Lüfter aus­geglichen sein. Überprüfen Sie am Schalter (11) jeder Lüfter (9) einer Zone die
Laufrichtung und gleichen Sie ggf. die Anzahl beider Laufrichtungen aus.

11 Schalter Laufrichtung

(Oben = Abluft, Unten = Zuluft)

17BIA Touch Steuerung ICV170C-T

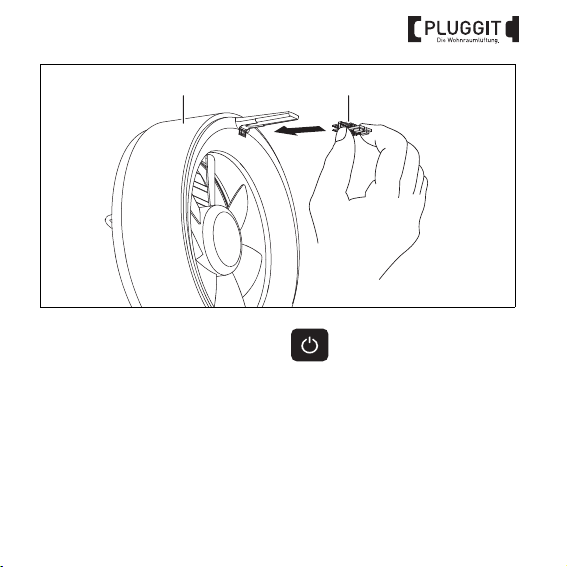

5.1.5. Sensor installieren

Für den Automatik-Modus muss ein Sensor in einen Lüfter pro Zone installiert
werden. Am geeignetsten sind Räume mit erhöhter Feuchtigkeitsbelastung.

Der Sensor ermöglicht die vollautomatische Steuerung einer Zone über die ge­messenen Temperatur- und Feuchtigkeitswerte. Die Steuerung prüft anhand der
Messergebnisse, ob die Außenbedingungen helfen, die gewünschten ein­gestellten Werte zu erreichen oder zu halten. Über den Feuchtigkeitswert wird
die Lüfterstufe geregelt und über den Temperaturwert der Modus gesteuert.

Feuchtigkeitsregelung

Lüfterstufe Beschreibung

1 Die Außenfeuchtigkeit beeinträchtigt die gewünschte Innen-

feuchtigkeit.
2 Die gewünschte Innenfeuchtigkeit liegt vor.
3 Die Außenfeuchtigkeit verbessert die gewünschte Innenfeuchtig-

keit.
4 Die Innenfeuchtigkeit ist größer als 90 %.

Temperaturregelung

Modus Beschreibung

Eco Die Außentemperatur beeinträchtigt die gewünschte Innen-

Durchlüften Die gewünschte Innentemperatur liegt vor oder wird durch die

temperatur.

Außentemperatur verbessert.

18 BIA Touch Steuerung ICV170C-T

1. Schutzfolie am Anschluss der
Lüfter-Einheit (12) abziehen.

2. Sensor (13) in den Anschluss
einstecken. Die verlöteten
Stellen müssen dabei nach
unten zeigen.

3. Lüfter-Einheit (12) zurück in das
Einschubrohr schieben.

4. Spannungsversorgung wieder
herstellen.

1312

M+P-26A-2358

5. Symbol an der Bedien­einheit (1) drücken, um
die Steuerung einzu­schalten.
Sobald die LED am
Sensor (13) blau blinkt,
sendet dieser die ge­messenen Werte.

19BIA Touch Steuerung ICV170C-T

6. BEDIENUNG (KUNDE)

6.1. ÜBERBLICK

Die Steuerung nutzt einen resistiven Touchscreen. Aufgrund der Drucksensitivität
muss etwas fester und nicht ganz mittig auf die Symbole gedrückt werden.

21

20

14 Aktueller Modus
15 Lüfterstufe erhöhen
16 Lüfterstufe verringern
17 Menü (Funktionen)
18 Zonen auswählen

20 BIA Touch Steuerung ICV170C-T

ECO-MODUS

18

1719

19 Ein-/Ausschalten
20 Aktuelle Lüfterstufe
21 Aktuelles Modus-Symbol

Modus wechseln

14

15

16

M+P-26A-2359

6.1.1. Modi und Funktionen

Eco-Modus
Die Laufrichtung der Lüfter-Einheiten wechselt

alle 50-70 Sekunden abhängig von der Lüfterstufe (Wärmerück­gewinnung).

Durchlüften-Modus
Die Laufrichtung der Lüfter-Einheiten bleibt konstant. Dabei ist

keine Wärmerückgewinnung möglich. Die Laufrichtung kann
durch Drücken auf das Symbol geändert werden.

Schlaf-Modus
Die Lüftung wird für eine selbst eingestellte Dauer (1-9 Stunden)

ausgeschaltet. Nach Ablauf der Zeit wird der Betrieb auf der
niedrigsten Lüftungsstufe wieder aufgenommen.

Sommer-Modus
Im Zeitraum von 07:00-21:00 Uhr ist werkseitig der Eco-Modus

aktiv, um kühle Luft in der Wohnung zu halten. Im Zeitraum von
21:00-07:00 Uhr ist der Durchlüften-Modus aktiv, im die Wohnung
mit Nachtluft zu kühlen. Der Zeitraum kann eingestellt werden,
siehe Seite 24.

Party-Modus
Die Lüftung erfolgt auf höchster Lüfterstufe, um einen schnellen

Luftaustausch mit Frischluft zu gewährleisten.

21BIA Touch Steuerung ICV170C-T

Stoßlüften-Modus
Die Lüftung wechselt fortlauf end für eine selbst eingestellte Dauer

(15 Minuten - 5 Stunden) die Laufrichtung auf der höchsten Lüfter­stufe, um einen schnellen Luftaustausch bei gleichzeitiger
Wärmerückgewinnung zu gewährleisten. Nach Ablauf der Zeit
wird der zuletzt verwendete Modus aktiviert.

Automatik-Modus
Die jeweilige Zone wird vollautomatisch über die gemessenen

Temperatur- oder Feuchtigkeitswerte gesteuert.

* Zusätzlicher Sensor erforderlich.

Urlaubs-Modus
Die Lüftung läuft auf der niedrigsten Lüfterstufe, um eine Mindest-

lüftung zum Feuchteschutz bei gleichzeitiger Wärmerückgewinnung
zu gewährleisten. Damit ist eine optimale Belüftung bei niedrigstem
Stromverbrauch sichergestellt, wenn keine Personen vor Ort sind.

Zeit-Modus
Für Wochentage und das Wochenende kann die Lüftung in drei

Zeiträumen und Modi den Gewohnheiten der Bewohner angepasst
werden. Der Zeit-Modus kann eingestellt werden, siehe Seite 25.

Filterstatus
Der Filterstatus wird in vier Abstufungen angezeigt. Das Symbol

blinkt, sobald ein Filterwechsel erforderlich ist. Zusätzlich kann der
Filterwechsel bestätigt und das Intervall zurückgesetzt werden.

*

22 BIA Touch Steuerung ICV170C-T

Systeminformationen
Zeigt die Betriebsstunden des Systems und aller Zonen an.

Sensorinformationen
Zeigt die gemessenen Temperatur- und Feuchtigkeitswerte der

Lüfter-Einheiten an, die einen installierten Sensor haben. Zusätz­lich können die Einstellungen der Temperatur- und Feuchtigkeits­regelung angepasst werden.

* Zusätzlicher Sensor erforderlich.

Sprachauswahl
Die Systemsprache kann gewechselt werden.

Werkseinstellungen
Die Steuerung kann auf die Werkseinstellungen zurückgesetzt werden.

Uhrzeiteinstellung
Die Uhrzeit der Steuerung kann eingestellt werden.

Zoneninformationen
Zeigt die einzelnen Zonen und deren zugewiesenen Räume an.

Steuerung sperren
Die Steuerung kann mit einem frei wählbaren 4-stelligen PIN ge-

sperrt werden. Dadurch wird der Urlaubs-Modus aktiviert, um ein
Ausschalten der Lüftung zu verhindern und eine Mindestlüftung zu
gewährleisten. Gesperrte Funktionen werden mit durch­gestrichenen Symbolen angezeigt.

*

23BIA Touch Steuerung ICV170C-T

6.1.2. Steuerung einrichten

Nach der Installation oder dem Zurücksetzen auf die Werkseinstellungen
muss die Steuerung beim ersten Start eingerichtet werden.

1. Symbol drücken, um die Steuerung einzuschalten.

2. Symbol drücken und die gewünschte Sprache auswählen.

3. Symbol drücken und die aktuelle Uhrzeit in Stunden und
Minuten auswählen.

4. Räume für die Zonen 1-3 am Zonen-Schalter definiere n, siehe
Seite 17. Die Einrichtung der Steuerung ist abgeschlossen
und das System kann in Betrieb genommen werden.

6.1.3. Sommer-Modus einstellen

Symbol drücken, um die Start- und Endzeit für das Wechseln
zwischen dem Eco-Modus und Durchlüften-Modus einzustellen.
Die Start- und Endzeit kann jeweils um 3 Stunden vor- oder
zurückgestellt werden.

24 BIA Touch Steuerung ICV170C-T

6.1.4. Zeit-Modus einstellen

Werkseitig sind folgende Parameter für den Zeitmodus eingestellt:

Zeitraum Mo.-Fr. Sa.-So.

08:00-16:00 Uhr Eco-Modus

16:00-22:00 Uhr Eco-Modus

22:00-08:00 Uhr Eco-Modus

1. Symbol drücken, um den Zeit-Modus einzuschalten. Es er­scheint rechts neben dem Symbol ein kleines Uhr-Symbol.

2. Auf das kleine Uhr-Symbol drücken und den aktuellen
Wochentag auswählen.

3. Für die Wochentage und das Wochenende die drei Zeiträume
für alle Zonen einstellen. Es kann zwischen dem Eco-Modus,
Durchlüften-Modus und Automatik-Modus (wenn Sensor vor­handen) gewählt werden oder ob für einen Zeitraum die
Lüftung ausgeschaltet werden soll.

Lüfterstufe 2

Lüfterstufe 1

Lüfterstufe 1

Eco-Modus

Lüfterstufe 2

Eco-Modus

Lüfterstufe 1

Eco-Modus

Lüfterstufe 1

25BIA Touch Steuerung ICV170C-T

6.1.5. Automatik-Modus einschalten

Beim Start des Automatik-Modus wird zuerst eine Messung der Umgebungs­temperatur durchgeführt. Dies dauert ca. 8 Minuten und wird mittels eines
Countdown in der Steuerung angezeigt. Während dieser kurzen
Kalibrierungsphase sind keine Änderung en der Sensoreinstellungen möglich.
Die Symbole sind im Menü ausgeblendet.

Die Anzeigen T°C und RH% über dem Modus-Symbol zeigen die
aktive Temperatur- bzw. Feuchtigkeitsregelung an.

26 BIA Touch Steuerung ICV170C-T

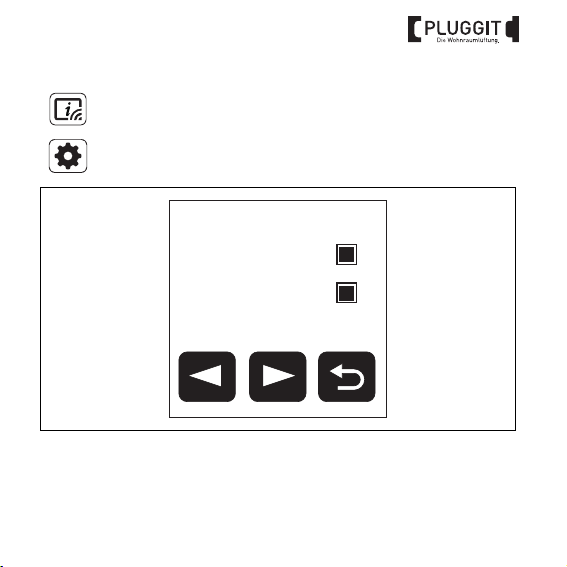

6.1.6. Sensorinformation anzeigen/Sensoreinstellung aktivieren

1. Symbol drücken, um die Sensorinformationen anzeigen zu
lassen.

2. Symbol drücken, um die Sensoreinstellungen anzupassen.

Zone 1

Feuchtigkeit

Temperatur

M+P-26A-2362

3. Für jede Zone die gewünschte Regelung über die Feuchtigkeit oder die
Temperatur auswählen.

27BIA Touch Steuerung ICV170C-T

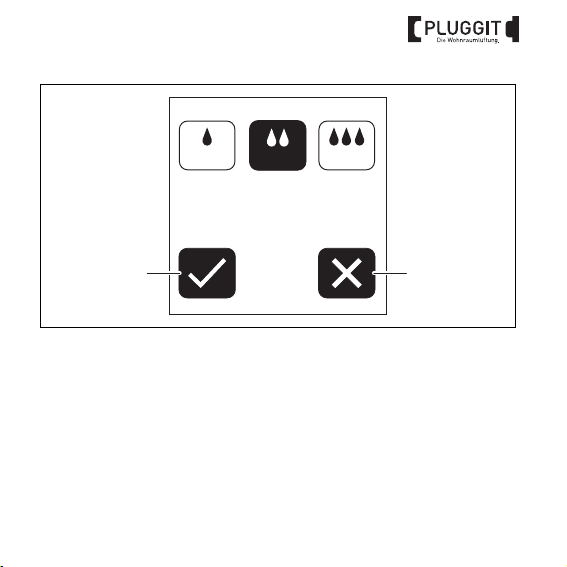

Feuchtigkeitsregelung

Ziel Temperatur

22 23

1. Gewünschten Luftfeuchtigkeits­bereich für die Feuchtigkeits­regelung auswählen. Der
Standardwert beträgt 40-60 RH%.

2. Symbol (22) drücken, um die
Einstellung zu speichern.

28 BIA Touch Steuerung ICV170C-T

22°C

3. Zum Deaktivieren der Sensor­einstellung Symbol (23)
drücken. Dazu zuvor die Sensor­einstellung über die Temperatur
aktivieren.

M+P-26A-2363

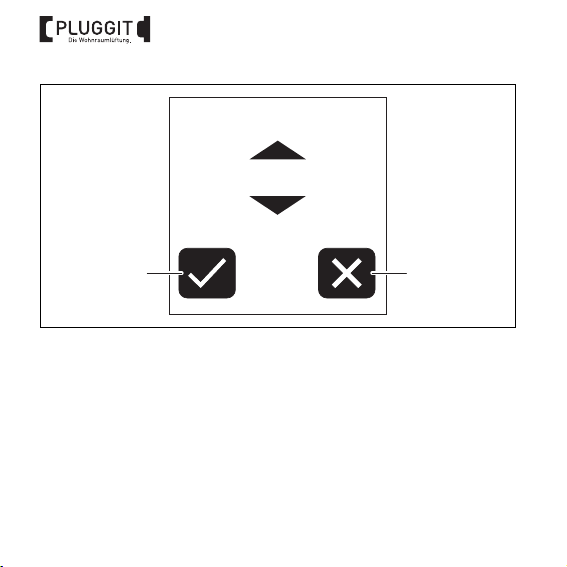

Temperaturregelung

Ziel Feuchtigkeit

22 23

1. Wunschtemperatur für die
Temperaturregelung mittels der
beiden Pfeil-Symbole aus­wählen. Der Standardwert be­trägt 22 °C.

2. Symbol (22) drücken, um die
Einstellung zu speichern.

40-6030-50 50-70

M+P-26A-2364

3. Zum Deaktivieren der Sensor­einstellung Symbol (23)
drücken. Dazu zuvor die Sensor­einstellung über die Feuchtig­keit aktivieren.

29BIA Touch Steuerung ICV170C-T

6.1.7. Filterstatus anzeigen/Filterwechsel bestätigen

Die Steuerung bestimmt, abhängig von der geförderten Luftmenge, den Zeit­punkt des nächsten Filterwechsels.

Die optimale Zeit bis zum Filterwechsel kann, bedingt durch lokale Umwelt­einflüsse, variieren. Sobald das Filterstatus-Symbol blinkt muss der Staub­filter gereinigt bzw. gewechselt werden. Die Beschreibung zum Reinigen bzw.
Wechseln der Staubfilter ist der Betriebs- und Installationsanleitung des
iconVent-Geräts zu entnehmen.

1. Symbol drücken, um den Filterstatus anzeigen zu lassen.

2. Sobald der Staubfilter gereinigt bzw. gewechselt wurde,
Symbol erneut drücken. Das Intervall ist zurückgesetzt.

Filterstatus Bedeutung

Verschmutzung < 25 %
Kein Handlungsbedarf.

Verschmutzung < 50 %
Neuen Staubfilter bestellen.

Verschmutzung > 75 %
Staubfilter zeitnah prüfen und ggf. wechseln.

Verschmutzung = 100 %
Staubfilter reinigen oder wechseln.

30 BIA Touch Steuerung ICV170C-T

7. WARTUNG (KUNDE)

7.1. REINIGUNG

Bei Bedarf die Oberfläche der Steuerung mit einem feuchten Tuch und
neutralen Reinigungsmittel reinigen.

7.2. EINZELWOHNRAUMLÜFTUNGSGERÄT

Die Beschreibung aller Wartungsarbeiten am Einzelwohnraumlüftungsgerät
ist der Betriebs- und Installationsanleitung der iconVent-Geräte zu ent­nehmen.

8. STÖRUNGSBEHEBUNG

Störung Ursache Behebung

Position der Zonen-Schalter am
Lüfter prüfen, siehe Seite 17.

Einstellung der Zonen an der
Steuerung prüfen und ggf. neu
konfigurieren.

Verkabelung am Lüfter und der
Steuerung prüfen.

Lüfter reagiert
nicht.

Zone falsch
konfiguriert.

Installations­oder Wartungs­fehler.

31BIA Touch Steuerung ICV170C-T

Störung Ursache Behebung

Filterstatus­Symbol blinkt
regelmäßig auf.

Touchscreen
reagiert träge.

Einzelne Modi
sind gesperrt.

9. AUSSERBETRIEBNAHME UND ENTSORGUNG

Die Steuerung enthält wertvolle Stoffe und Substanzen, die nicht in
den Hausmüll gelangen dürfen. Das Altgerät gemäß den örtlichen
Entsorgungsvorschriften zur Wiederverwertung einem Recycling­betrieb übergeben.

Verpackungsmaterialien sind sortenrein zu entsorgen.

Die Beschreibung zur Außerbetriebnahme und Entsorgung des Einzelwohn­raumlüftungsgeräts ist der Betriebs- und Installationsanleitung der iconVent­Geräte zu entnehmen.

Zeitpunkt für den
Filterwechsel er­reicht.

Das Display
reagiert auf
präzisen Druck.

Die Steuerung
wurde gesperrt.

Staubfilter der Lüfter prüfen und
ggf. reinigen bzw. wechseln.

Symbol drücken und
Filterwechsel bestätigen.

Position des Druckpunktes leicht
verändern.

Hilfsmittel, z. B. einen Displaystift
verwenden.

Symbol drücken und
Steuerung mit zuvor ge­wähltem PIN entsperren.

32 BIA Touch Steuerung ICV170C-T

10. VERKABELUNGSPROTOKOLL

Gerät Geschoss Raum und Position

1

2

3

4

5

6

7

8

9

10

11

12

Startrichtung

Zuluft Abluft

33BIA Touch Steuerung ICV170C-T

PlugGuide

Die Info-App für

die Wohnraumlüftung

V01.0 8/21 M-IC V170C-T-D

Pluggit GmbH | Valentin-Linhof-Straße 2 | 81829 München
Telefon [phone] | [email protected] | pluggit.com

Jetzt App herunter laden
oder informieren auf
plugguide.com
