Page 1

PluggEasy Wohnraumlüftungsgeräte

Anleitung für die Wandmontage

Informieren Sie sich zur Garantievereinbarung und Wartung auf Seite 69 ﬀ .

Betriebs- und Installationsanleitung

ASPV1.0 / ASPV2.0 / ASPV3.0 ASPV1.0-E / ASPV2.0-E / ASPV3.0-E für die Wandmontage

BIA als PDF

herunterladen

pluggit.com

Page 2

%JF5FDIOPMPHJFNBDIUEFO6OUFSTDIJFE

*OOPWBUJPOFOWPO1MVHHJUNJU.FISXFSUGßS.FOTDIVOE6NXFMU

%JFGßS1-6((*58PIOSBVNTZTUFNFUZQJTDIF2-ßGUVOHHBSBOUJFSU&GGFLUJWJUÉUVOE

#FIBHMJDILFJUCFJEFS7FSUFJMVOHEFS;VMVGU%BTFSTUF2nEJF2VFMMMßGUVOHnWFSUFJMU EJFGSJTDIF-VGUTFISMBOHTBNPIOF4UÙSHFSÉVTDIFVOE;VHFSTDIFJOVOHFOJN3BVN %BT[XFJUF2nEJF2VFSMßGUVOHnCFXJSLUEJFLPNQMFUUF%VSDITUSÙNVOHEFT3BVNFT %BCFJXJSEEFS 'SJTDIMVGUBVTMBTTJN"VFOXBOECFSFJDINÙHMJDITUXFJUFOUGFSOUWPO EFS5ßSEFT;VMVGUSBVNFTQPTJUJPOJFSU

allfloor

ServoFlow

%FSTQF[JFMMF1-6((*5J2PBOEB-VGUBVT ;VMVGUSBVNFTQPTJUJPOJFSU%FS2PBOEB&GGFLUGßISUEFO-VGUTUSPNBOEFS%FDLFFOU MBOHJOEJFFOUGFSOUFTUF&DLFEFT3BVNFT.JUEJFTFS4USÙNVOHTBSUXJSEPIOF4UÙS HFSÉVTDIFVOE;VHFSTDIFJOVOHFOFJOFGMÉDIFOEFDLFOEF-VGURVBMJUÉUTJDIFSHFTUFMMU

%JF7FSUFJMTZTUFNFWPO1-6((*5MBTTFOFJOF7FSMFHVOHEFT-FJUVOHTTZTUFNT ESFJ7FSMFHFFCFOFO[V%JF-ßGUVOHTLBOÉMFLÙOOFOCFJ/FVCBVUFOPEFSFJOFS4BOJF SVOHTJDIFSVOEFJOGBDINPOUJFSUXFSEFOJOEFS%ÉNNTDIJDIUEFT'VCPEFOTJN 3PICFUPOEFS%FDLFPEFSVOUFSEFS%FDLF

%JFJOOPWBUJWFVOEFJO[JHBSUJHF1-6((*54FSWP'MPX5FDIOPMPHJFTJDIFSU[VKFEFS;FJU EJF;VGVISEFSOVU[VOHTPSJFOUJFSUFO-VGUNFOHFGßSFJO(FCÉVEF4JFTUFMMUWPSBMMFN EJFXJDIUJHF#BMBODFEFS;VVOE"CMVGUTUSÙNFEVSDIFJOFXÙDIFOUMJDIBVUPNBUJTDI BVTHFGßISUF,BMJCSJFSVOHTJD TDINVU[VOHJOEFS"OMBHF

%JF&OFSHJFFGGJ[JFO[WPO-ßGUVOHTHFSÉUFOXJSEßCFS[XFJ'BLUPSFOEFGJOJFSU%JFIPIF 8ÉSNFSßDLHFXJOOVOH83(VOTFSFS-ßGUVOHTHFSÉUFTJDIFSUHFSJOHF8ÉSNFWFS MVTUFVOELPNGPSUBCMF;VMVGUUFNQFSBUVSFO&OUTDIFJEFOEJTUBCFSEFS4USPNWFS CSBVDI%VSDIIPDIFGGJ[JFOUF(MFJDITUSPN7FOUJMBUPSFOSFEV[JFSFOTJDIEJF#FUSJFCT LPTUFOBVGFJO.JOJNVN%BT7FSIÉMUOJTWPO83([VN4USPNWFSCSBVDIBMTPEJF 8JSLFGGJ[JFO[JTUTPNJUEJFBVTTBHFLSÉGUJHTUF(SÙFVOEXJSEBMT-FJTUVOHT[BIMEFGJ OJFSU1-6((*5-ßGUVOHTHFSÉUFFSSFJDIFOCFJEFO-FJTUVOHT[BIMFO)ÙDITUXFSUFCJT VOEHBSBOUJFSFOTPNJUFJOFBVTHF[FJDIOFUF&OFSHJFFGGJ[JFO[

IFSVOEEPLVNFOUJFSU7FSÉOEFSVOHFOXJFEJF'JMUFSWFS

MBTTXJSENÙHMJDITUßCFSEFN;VHBOHEFT

JOBMMFO

CleanSafe

$MFBO4BGFTUFIUGßSFJOGBDIF3FJOJHVOH1-6((*5MJFBMTFSTUFT6OUFSOFINFOFJO 3FJOJHVOHTTZTUFN[FSUJGJ[JFSFOEBTEJFLPTUFOHßOTUJHF3FJOJHVOHVOE8BSUVOHBMMFS 4ZTUFNLPNQPOFOUFOFSNÙHMJDIU(BO[HMFJDIPCFJO3VOESPISPEFS'MBDILBOBM 7FSUFJMTZTUFNJOTUBMMJFSUJTU

'SJTDIMVGUVOE8ÉSNF[VGVISJOFJOFNnTDIOFMMFSGMFYJCMFSVOEFOFSHJFTQBSFOEFSBMT ßCMJDIF)FJ[TZTUFNF

1FSGFLUFT8PIMGßIMLMJNBEVSDIPQUJNBMF-VGUGFVDIUJHLFJUJOEFS3BVNMVGUNJUEFN

-VGUCFGFVDIUFS"FSP'SFTI

Page 3

INHALTSVERZEICHNIS

1. Allgemeine Sicherheitshinweise ............................................................................................ 3

2. Allgemeine Hinweise ............................................................................................................. 3

2.1. Bestimmungsgemäße Verwendung ..................................................................................... 3

2.1.1. Funktionsweise .......................................................................................................... 3

2.2. Nicht bestimmungsgemäße Verwendung ............................................................................ 4

2.3. Gewährleistung ................................................................................................................... 4

3. Komponenten / Lieferumfang ................................................................................................ 5

3.1. Zubehör ............................................................................................................................... 6

3.2. Ersatzteile ........................................................................................................................... 6

4. Technische Daten .................................................................................................................. 7

4.1. Aufstellbedingungen ........................................................................................................... 7

4.2. Gerätedaten ........................................................................................................................ 7

4.3. Soll-Werte ........................................................................................................................... 7

4.4. Wärme-/Feuchterückgewinnung ASPV-E ............................................................................ 8

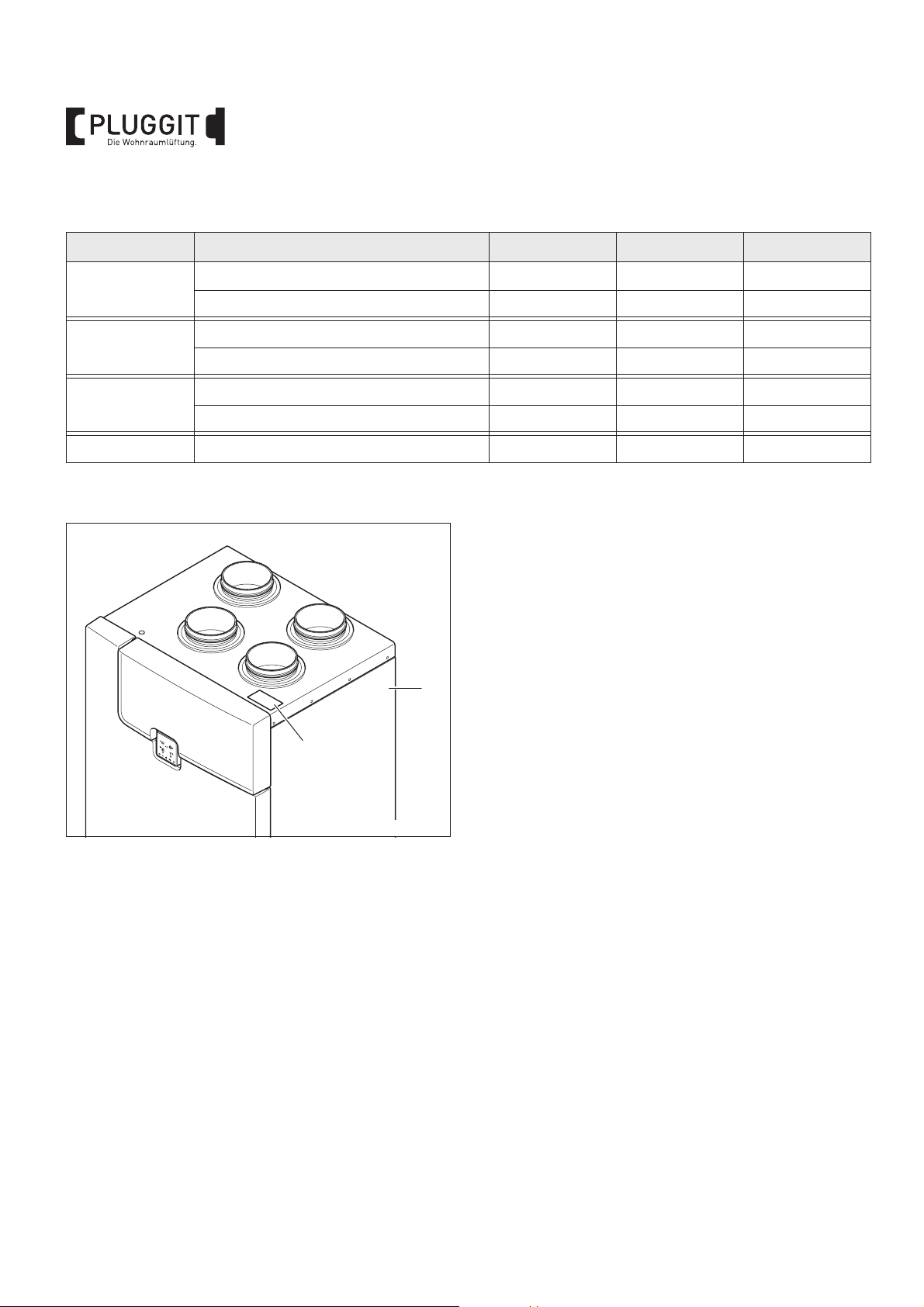

4.5. Seriennummer ..................................................................................................................... 8

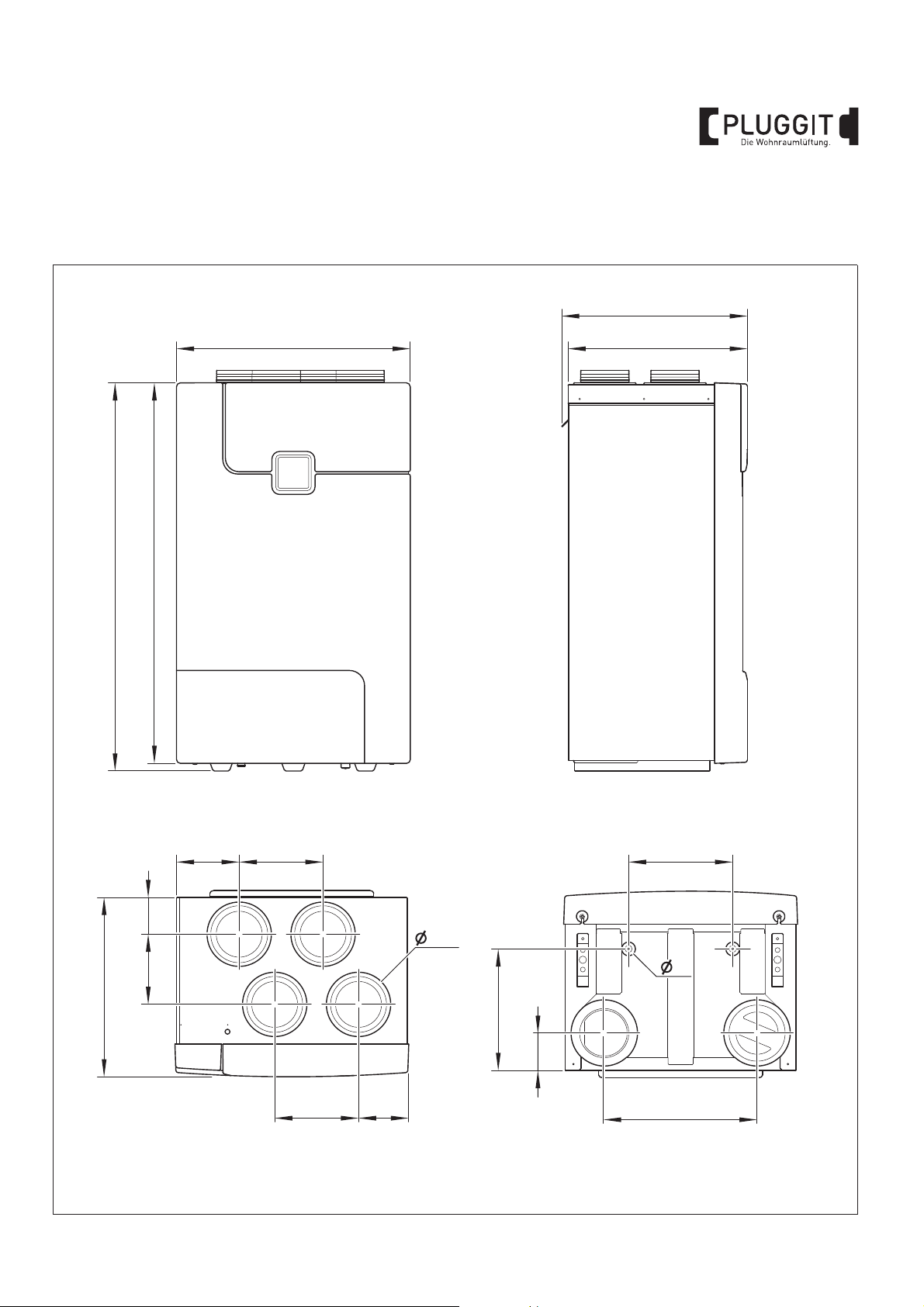

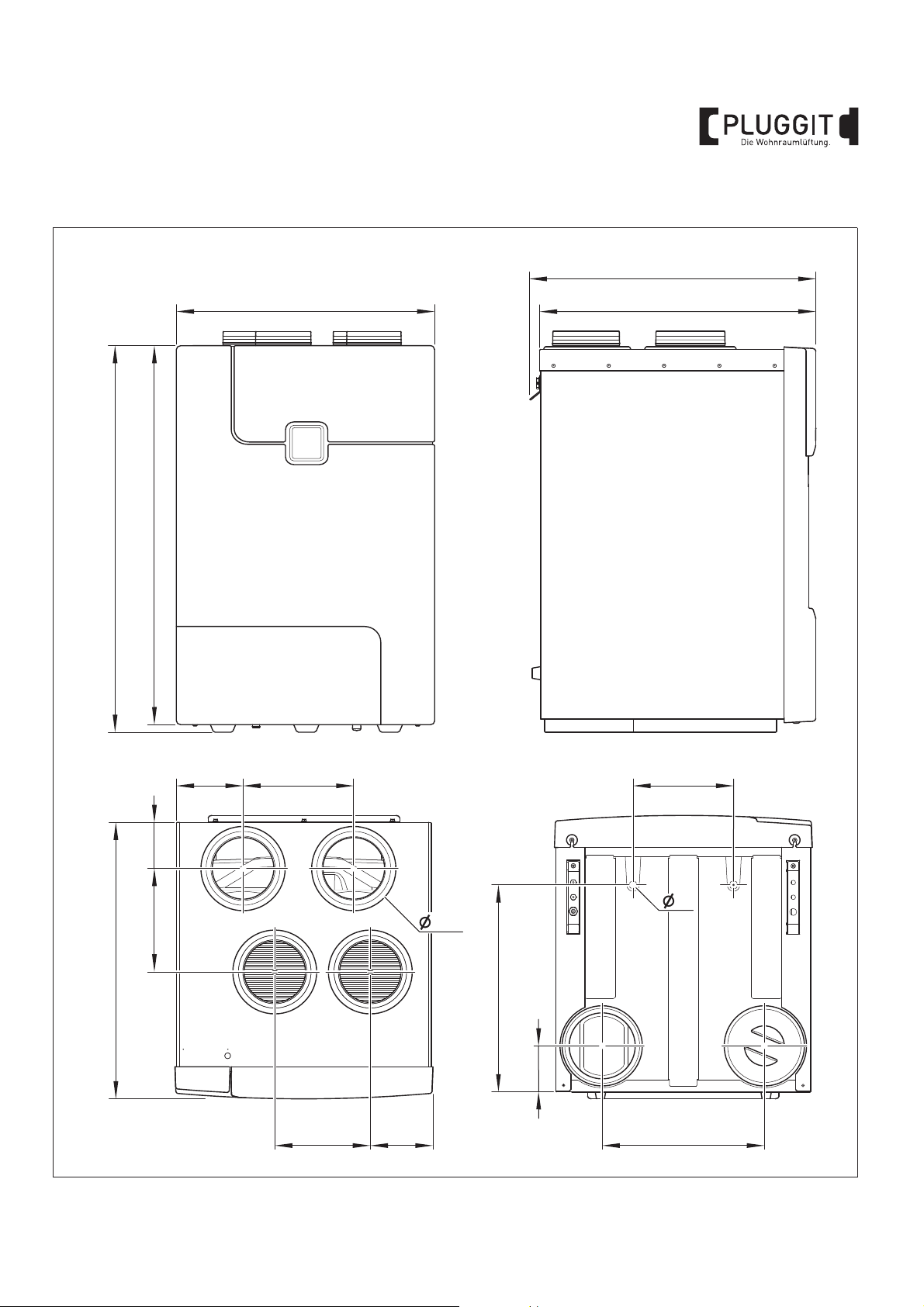

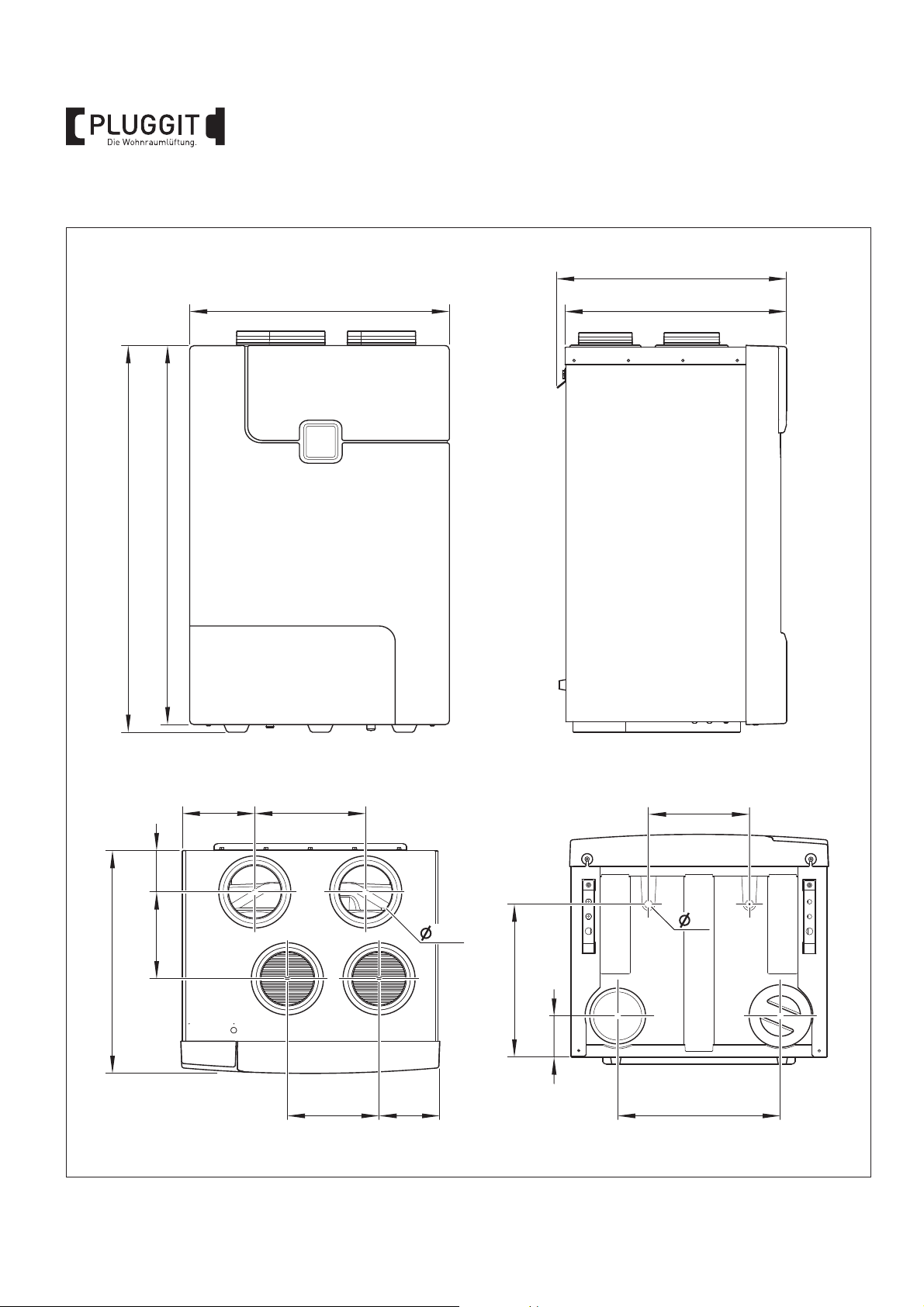

4.6. Abmessungen ...................................................................................................................... 9

4.6.1. ASPV1.0 / ASPV1.0-E ................................................................................................. 9

4.6.2. ASPV2.0 / ASPV2.0-E ............................................................................................... 10

4.6.3. ASPV3.0 / ASPV3.0-E ............................................................................................... 11

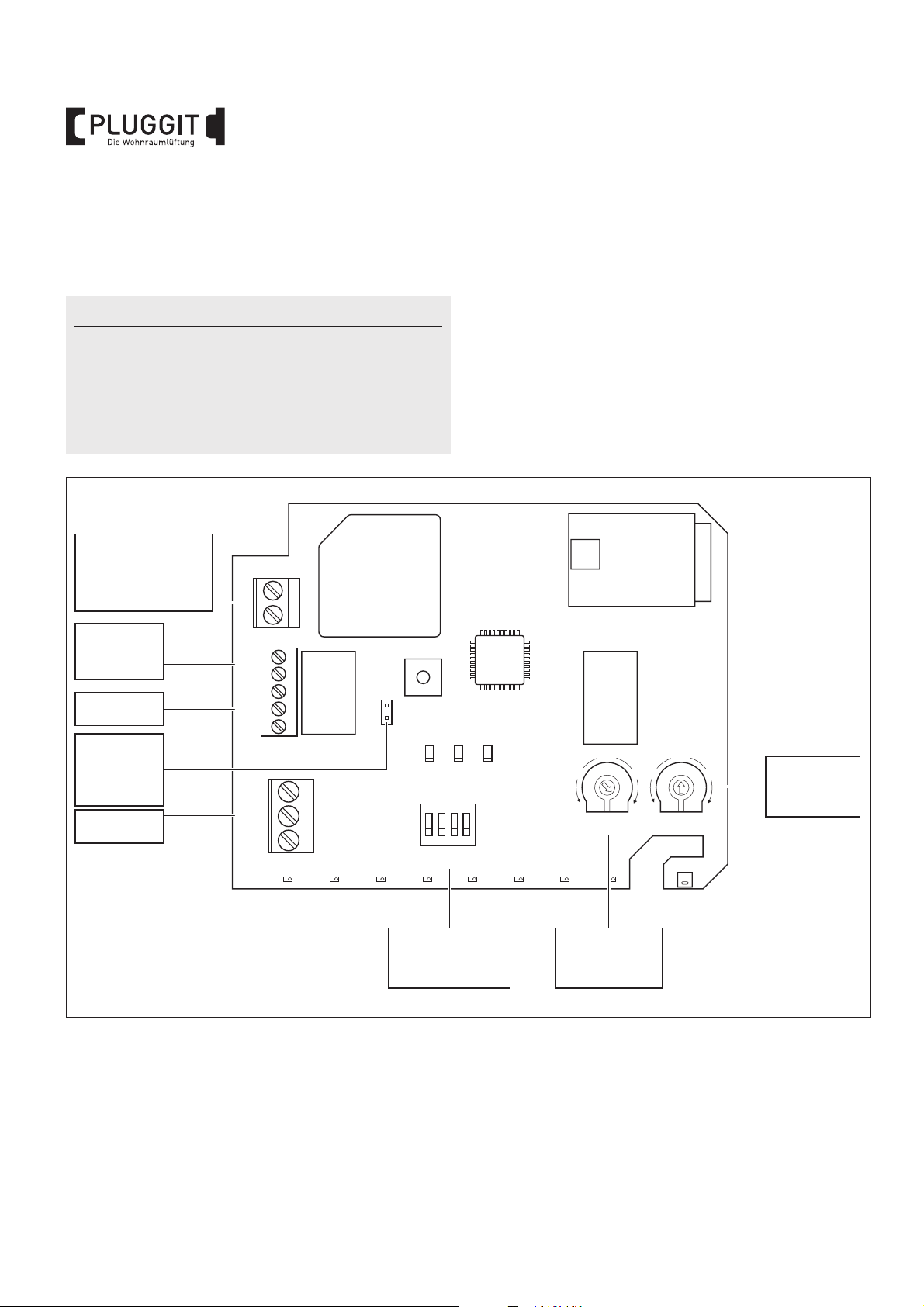

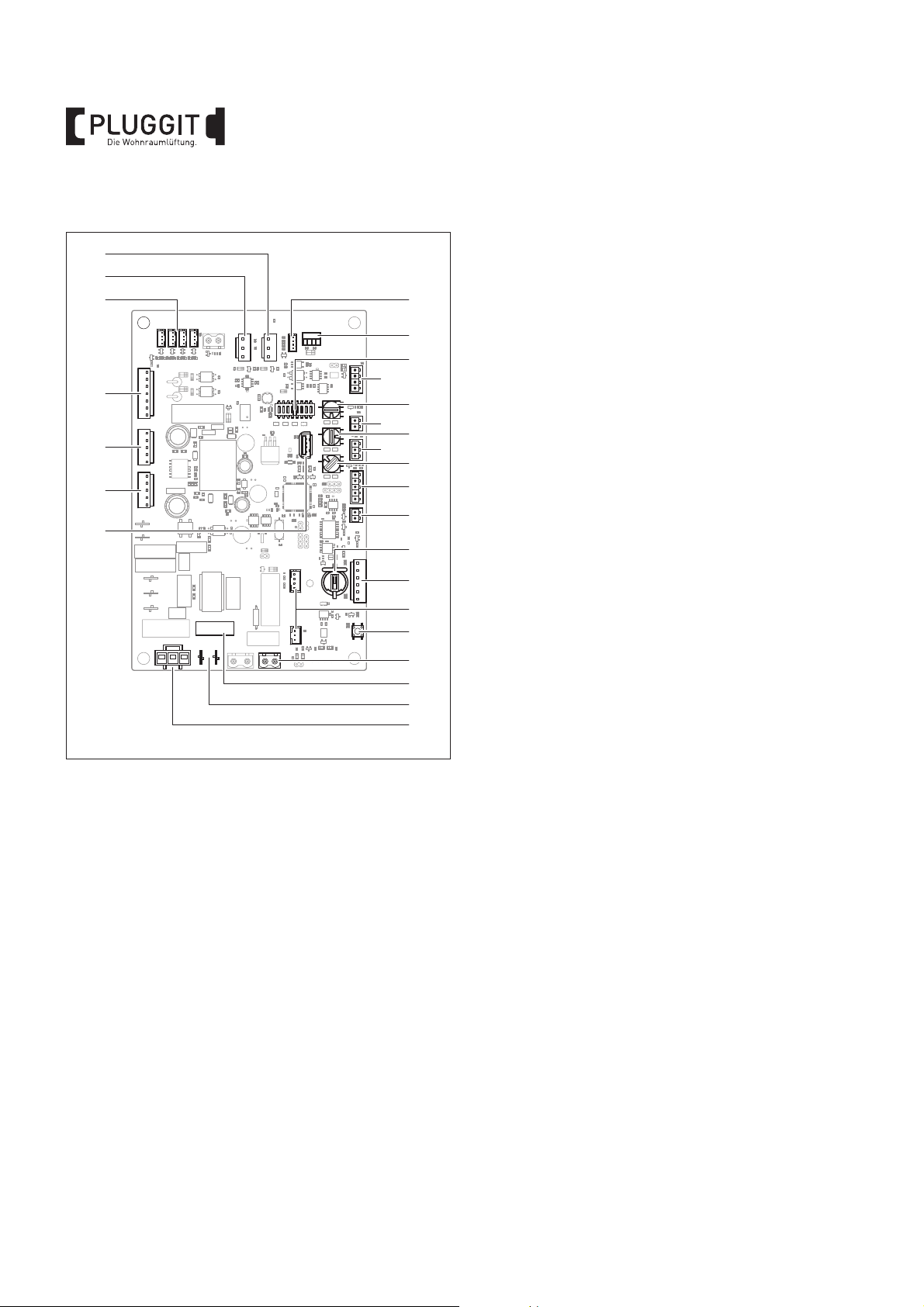

4.7. Schaltplan Hauptplatine .................................................................................................... 12

5. Installation (Fachpersonal) .................................................................................................. 13

5.1. Hinweise zur Installation ................................................................................................... 13

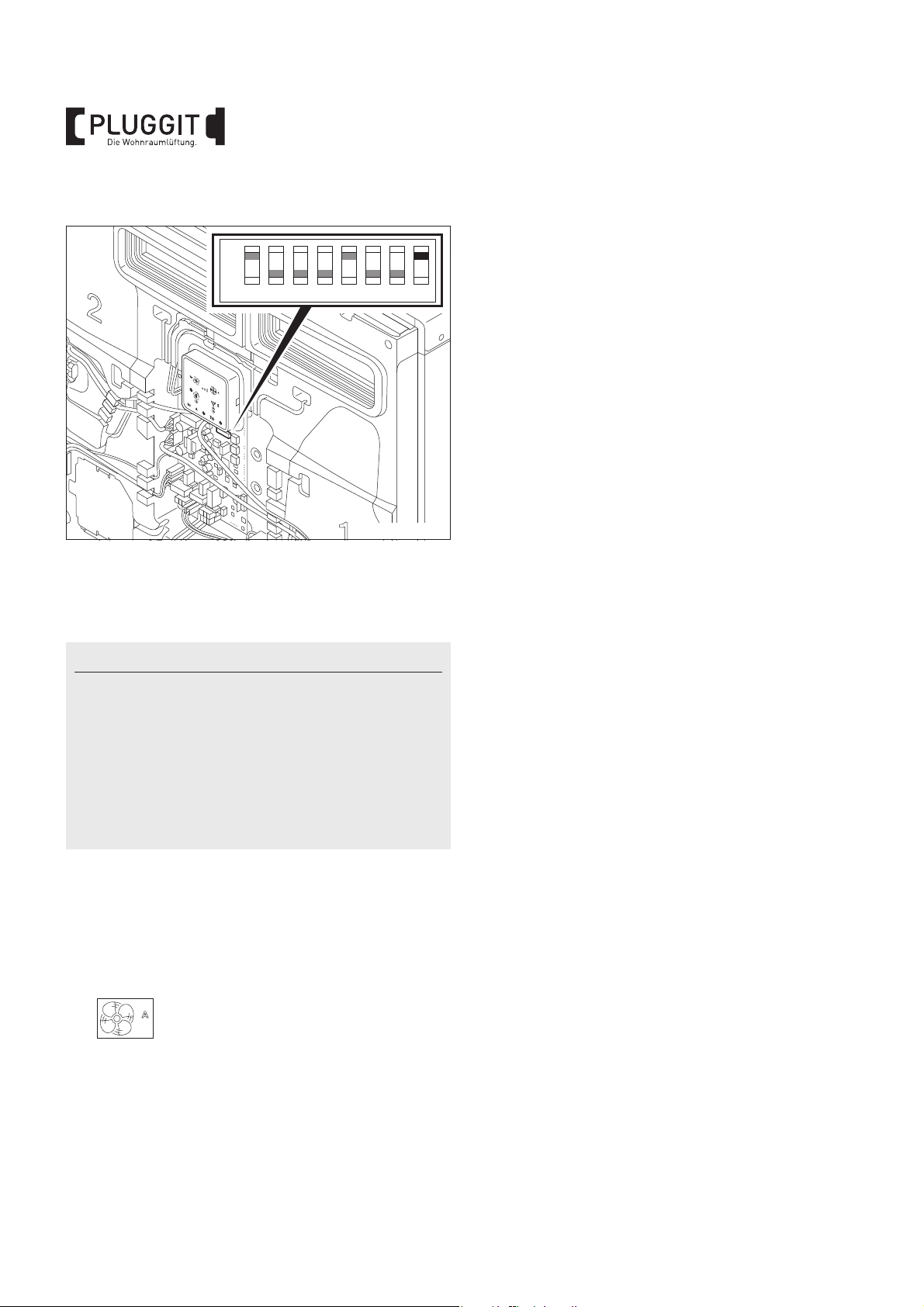

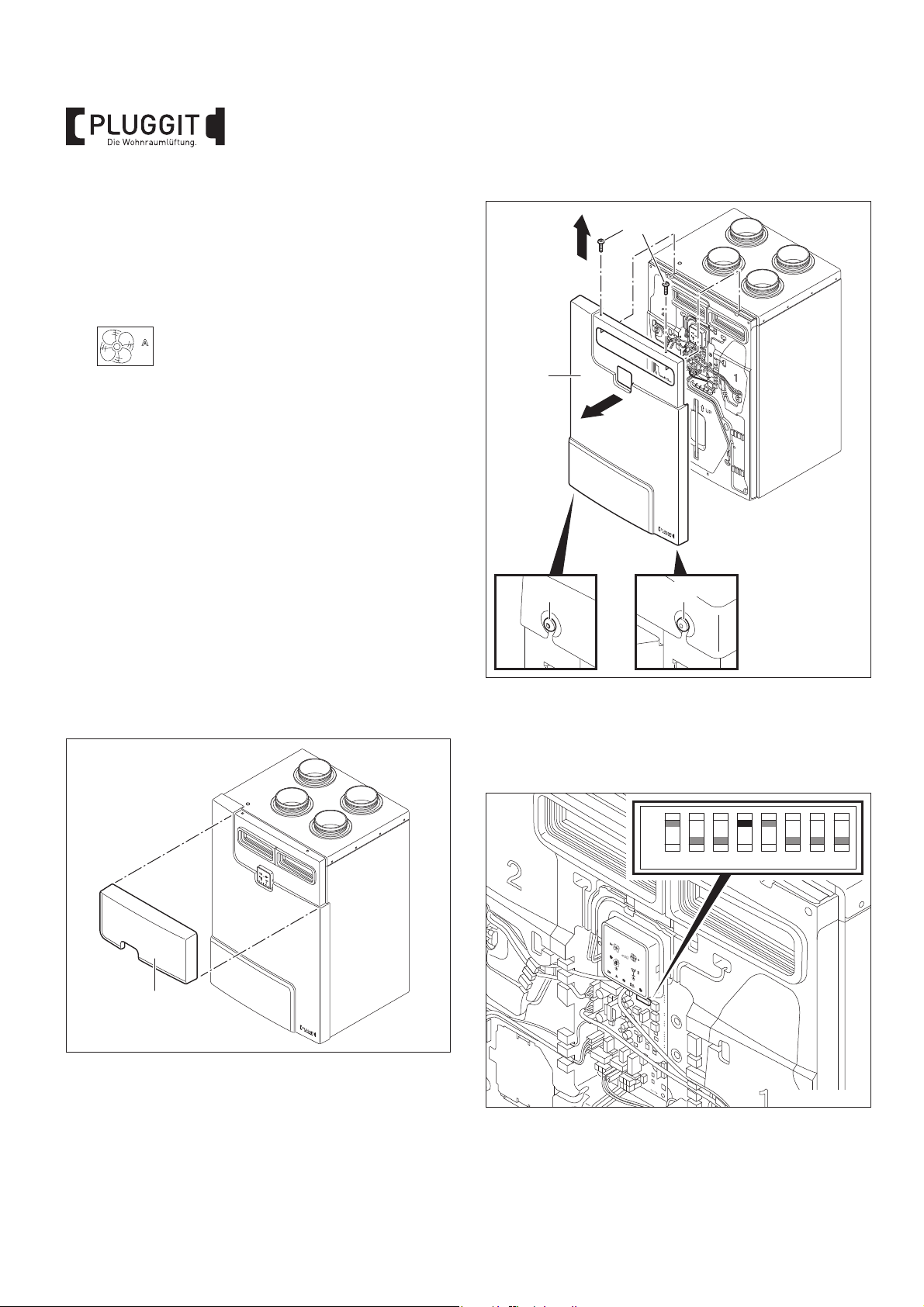

5.2. Version A oder B einstellen ................................................................................................ 13

5.2.1. Übersicht Version A (Auslieferungszustand) ............................................................ 13

5.2.2. Übersicht Version B .................................................................................................. 14

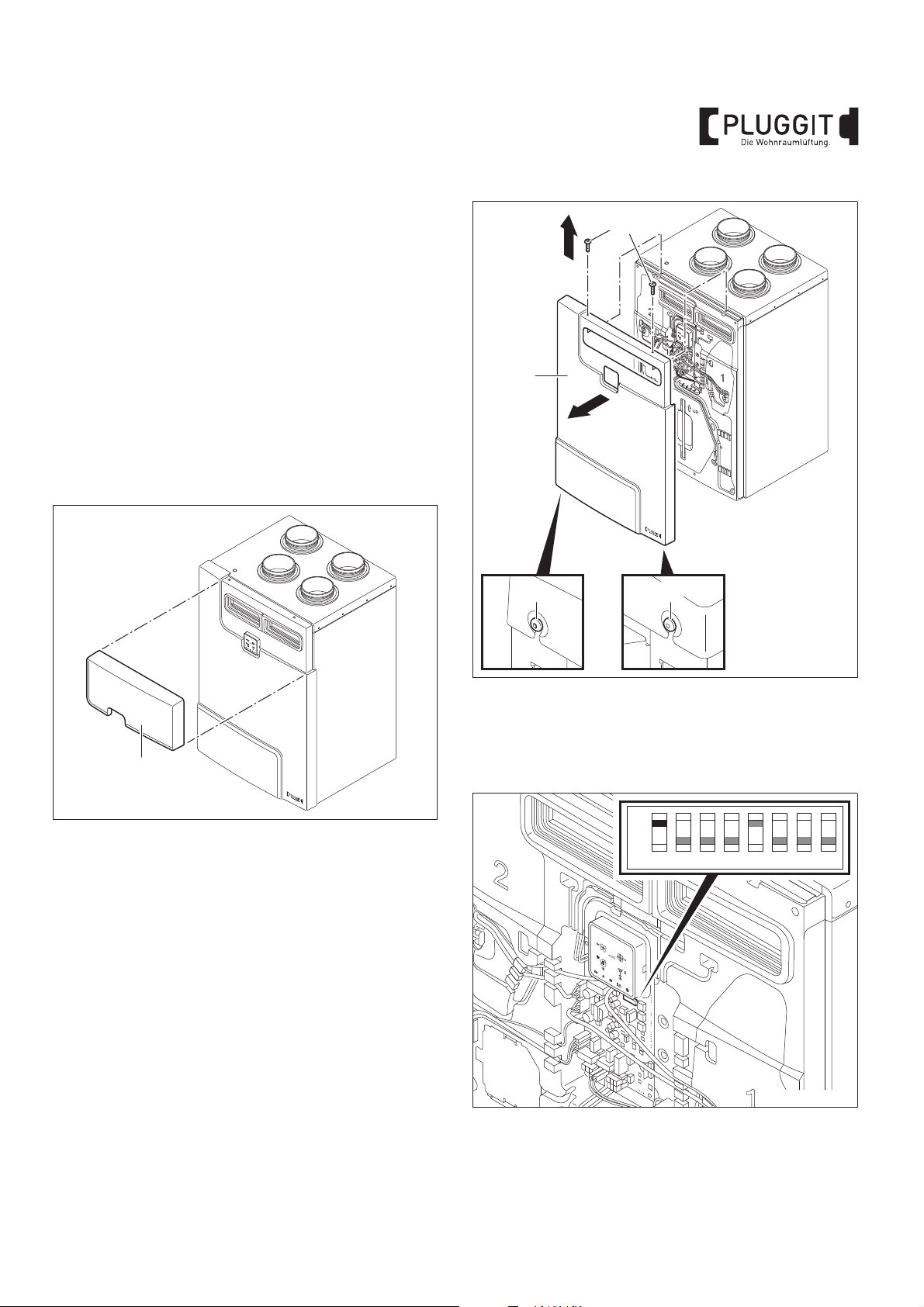

5.2.3. Version A oder B einstellen ...................................................................................... 14

5.3. Wohnraumlüftungsgerät installieren ................................................................................. 15

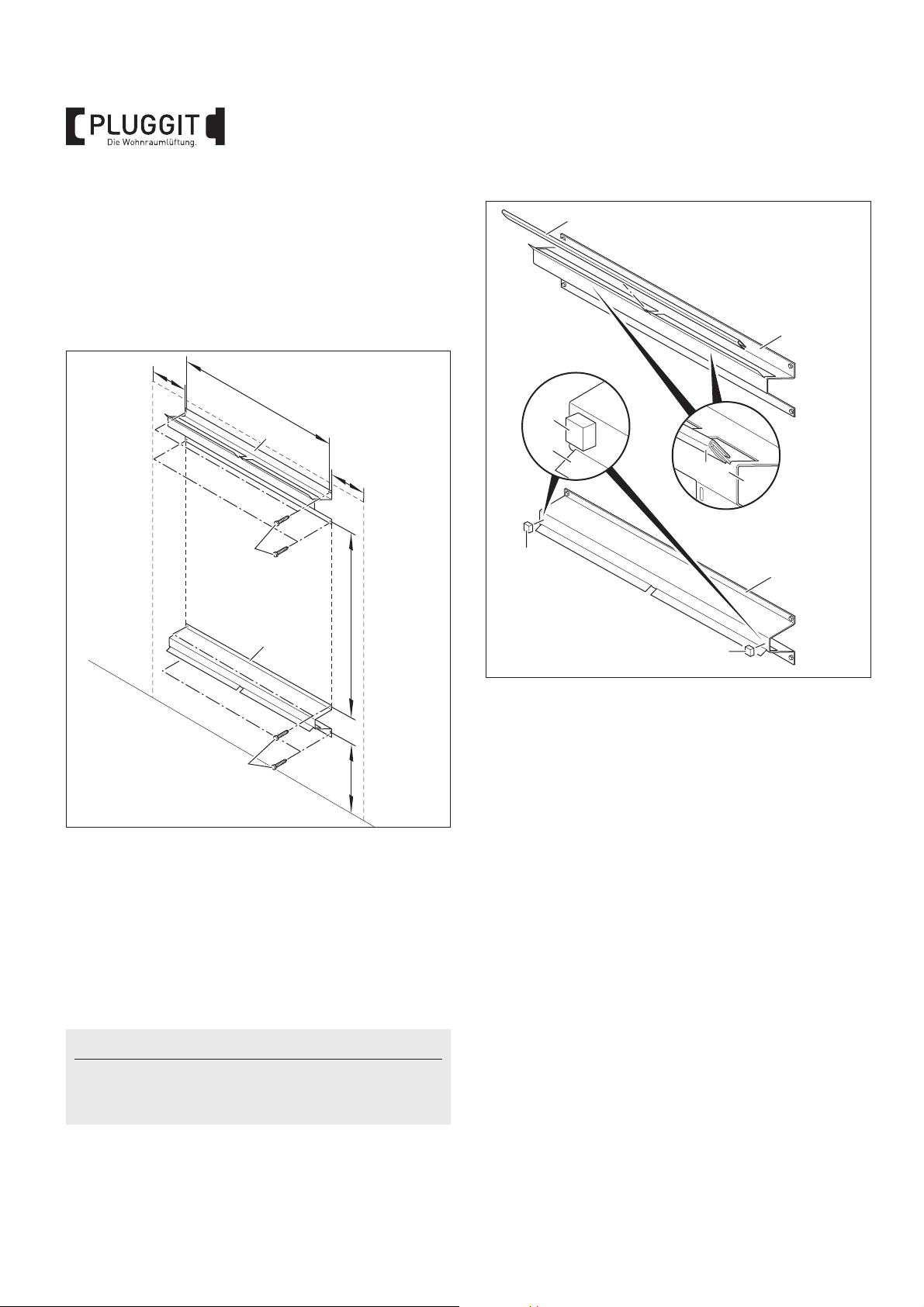

5.3.1. Wandschiene befestigen .......................................................................................... 15

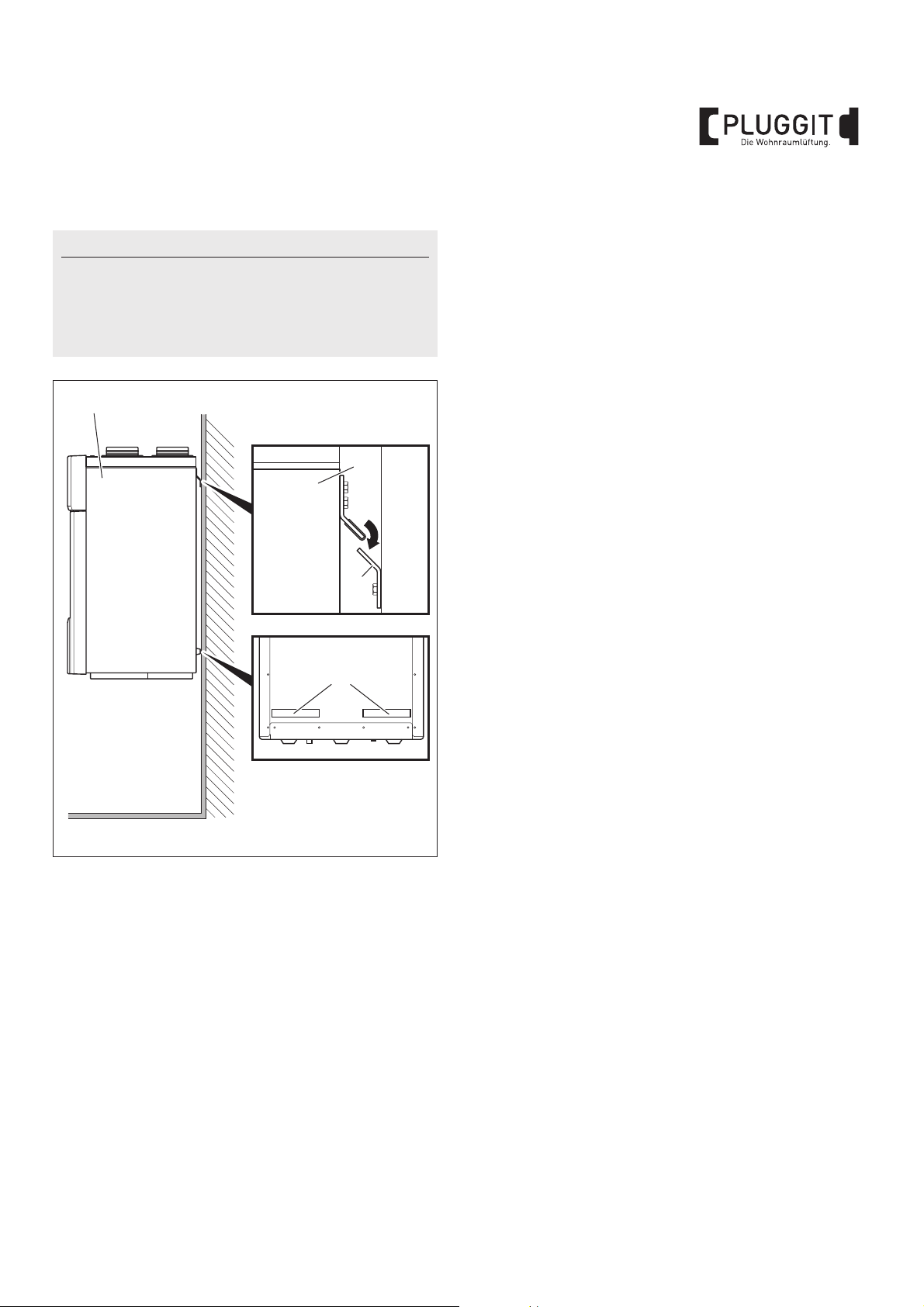

5.3.2. Wohnraumlüftungsgerät einhängen ........................................................................ 17

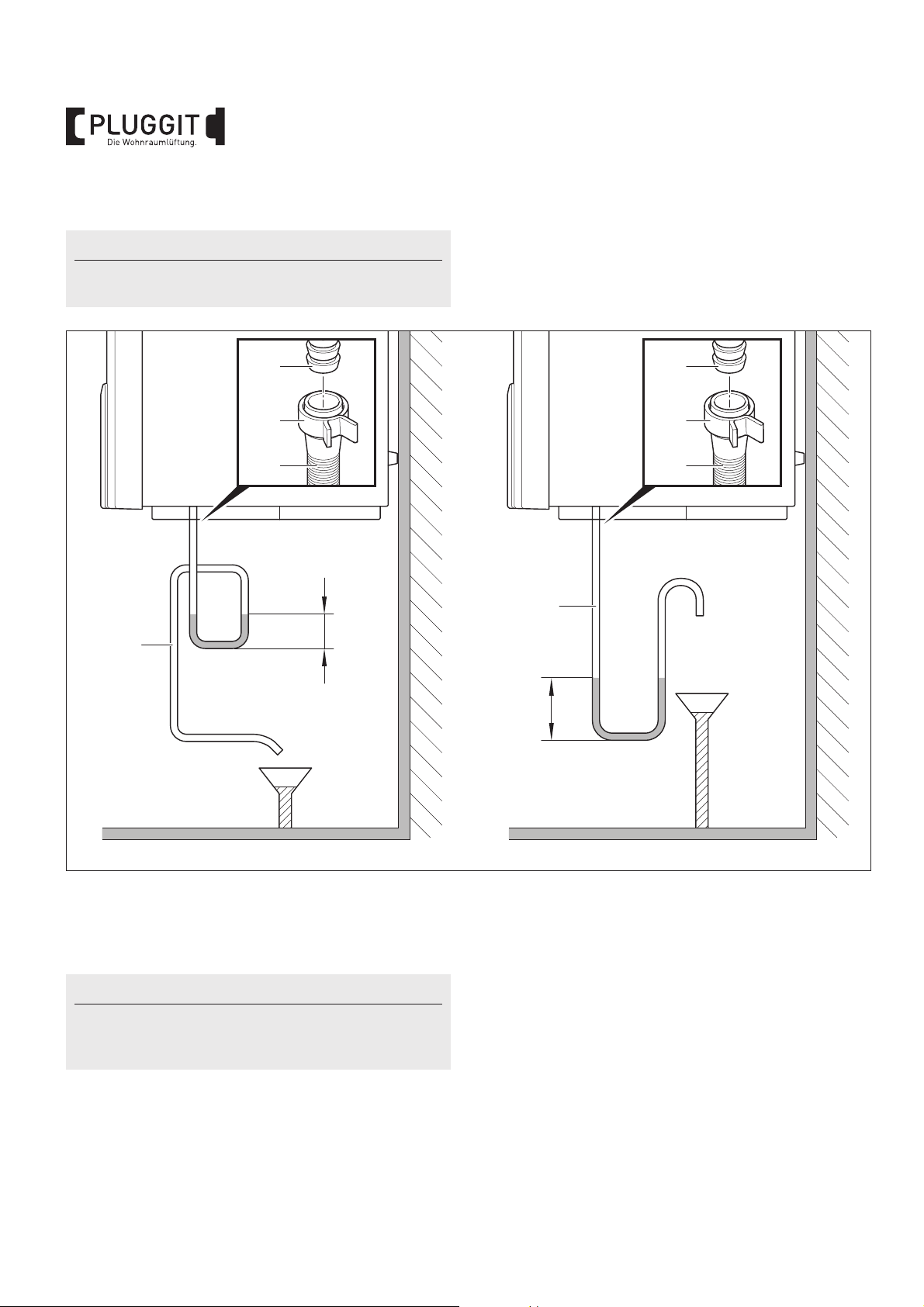

5.3.3. Kondensatleitung anschließen ................................................................................. 18

5.4. Außen- und Fortluftleitung installieren .............................................................................. 19

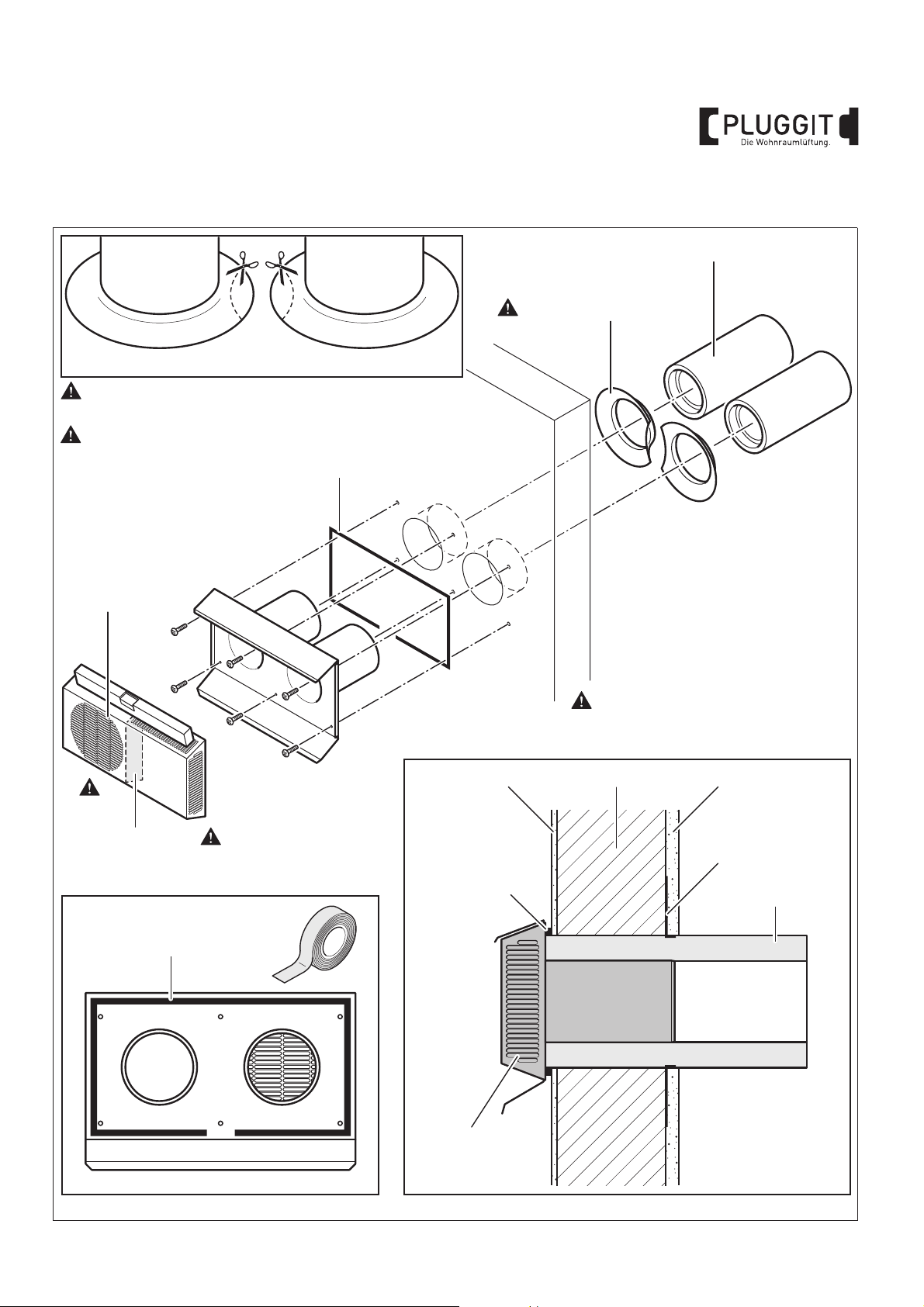

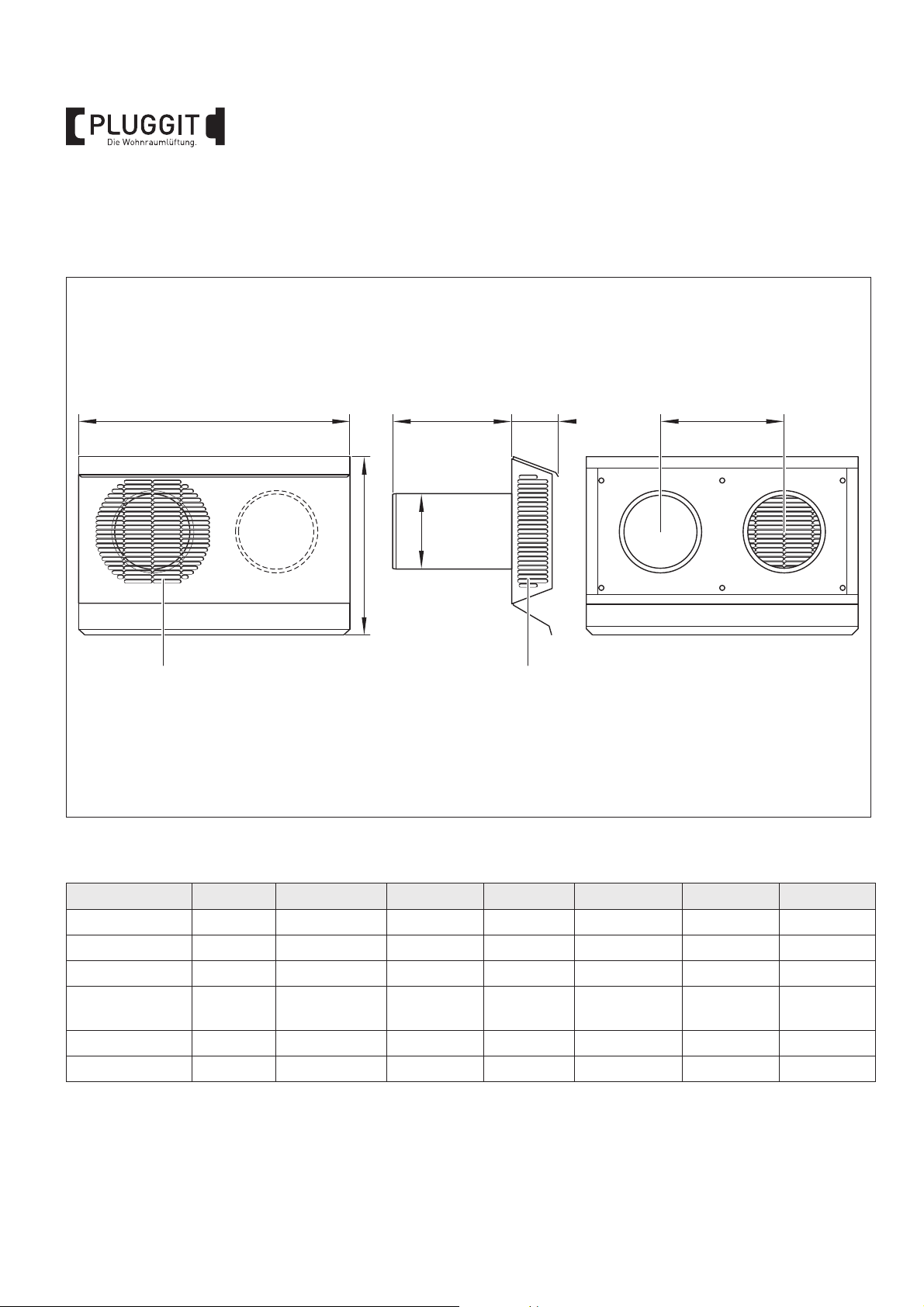

5.5. Wetterschutzgitter WSG doppelt, waagerecht installieren ................................................. 20

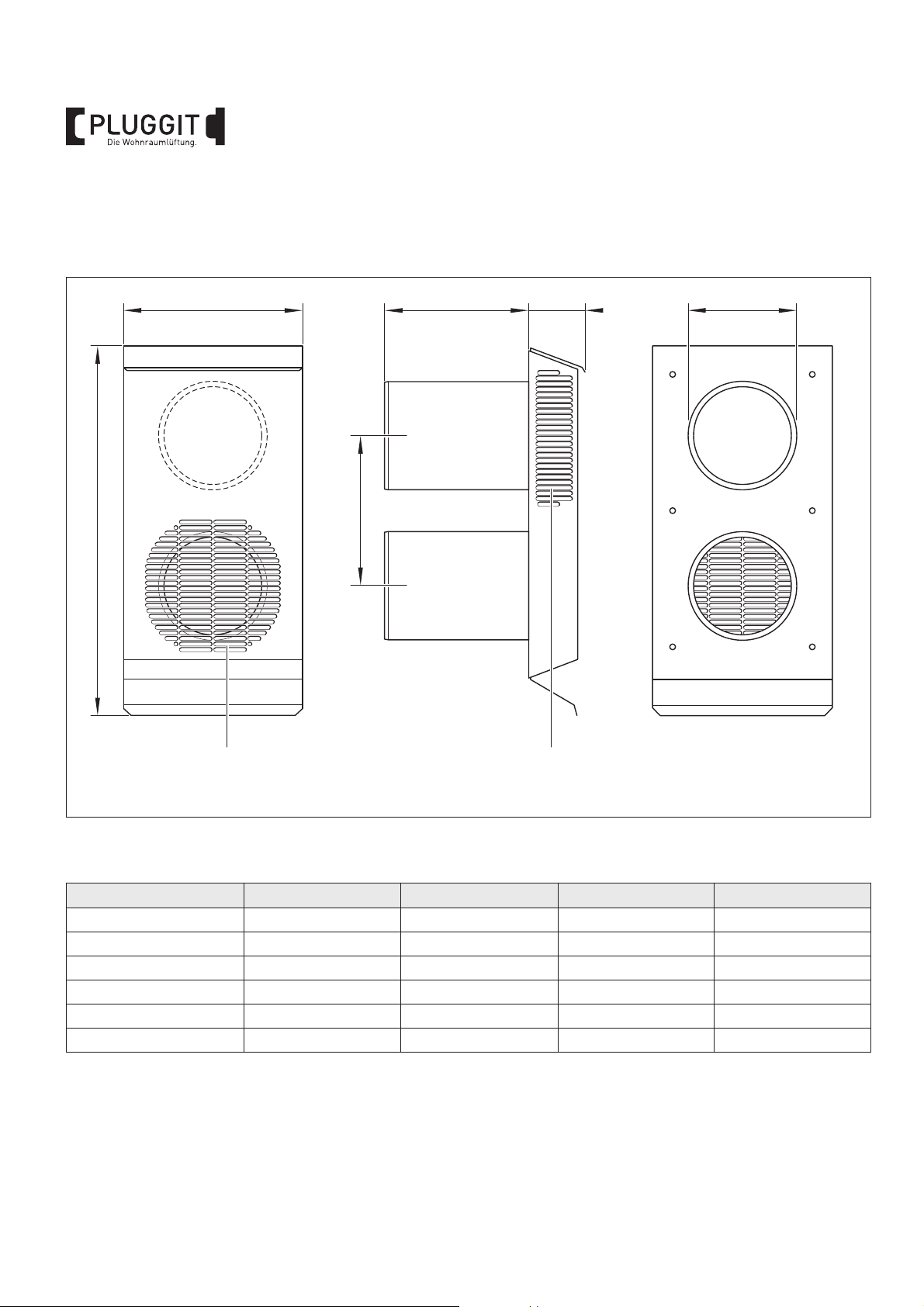

5.5.1. Einbaulage Wetterschutzgitter ................................................................................. 20

5.5.2. Wetterschutzgitter installieren ................................................................................ 21

5.6. Wetterschutzgitter WSG doppelt, senkrecht installieren .................................................... 22

5.6.1. Einbaulage Wetterschutzgitter ................................................................................. 22

5.6.2. Wetterschutzgitter installieren ................................................................................ 23

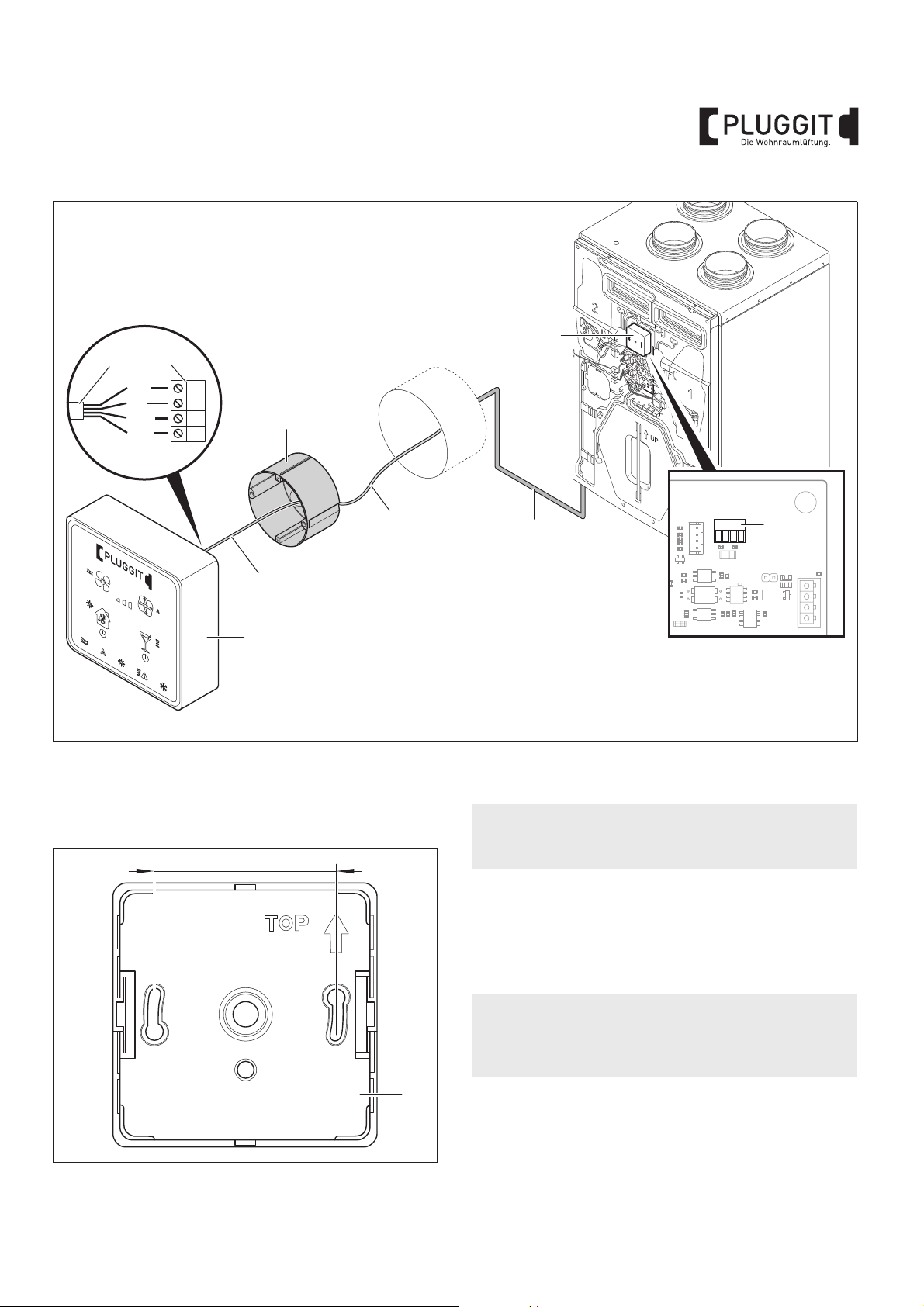

5.7. Anschluss Bedienteil ASP-FB ............................................................................................ 24

6. Inbetriebnahme (Fachpersonal) ........................................................................................... 26

6.1. Hinweise zur Inbetriebnahme ............................................................................................ 2

6.2. Volumenströme einstellen ................................................................................................. 26

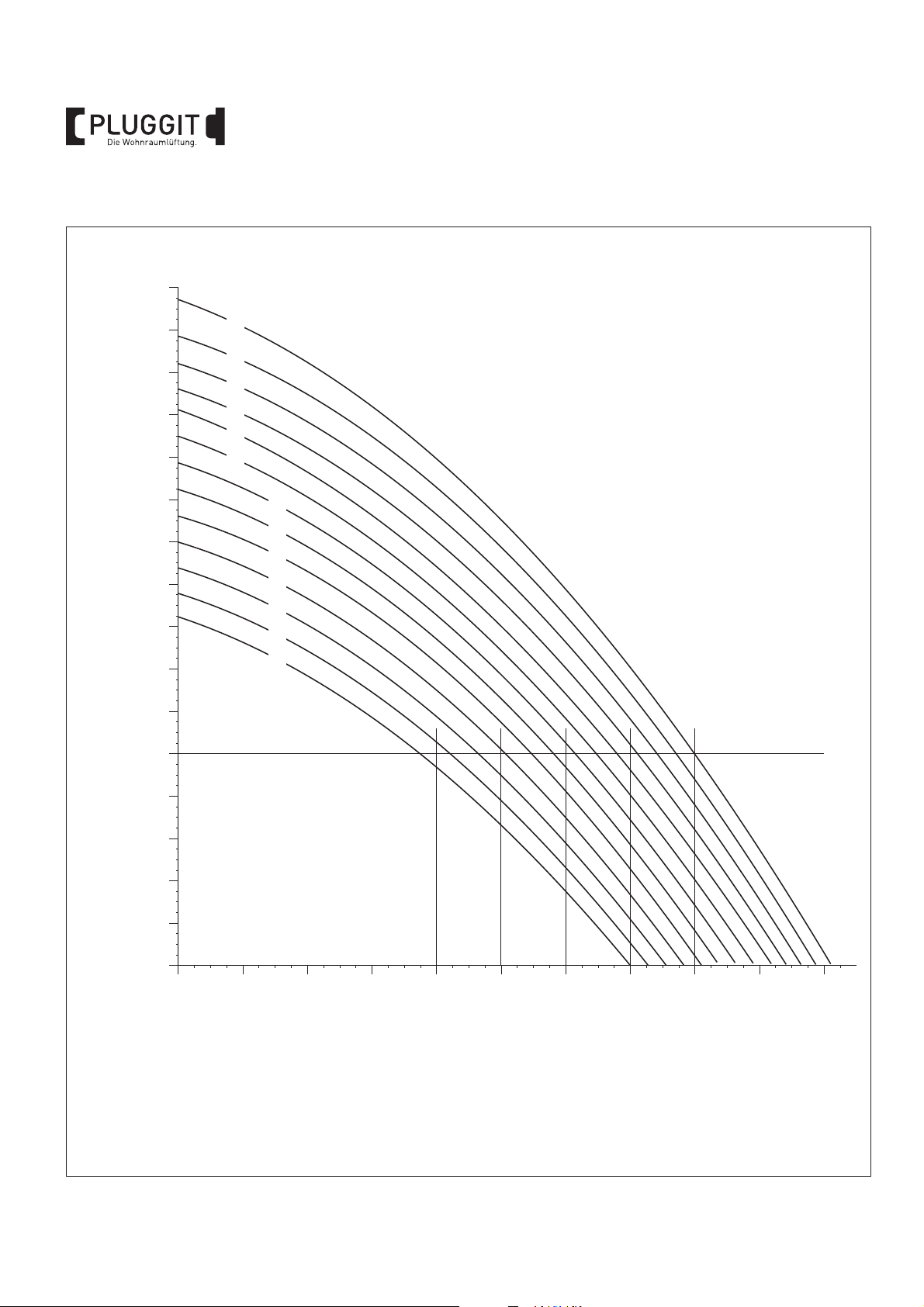

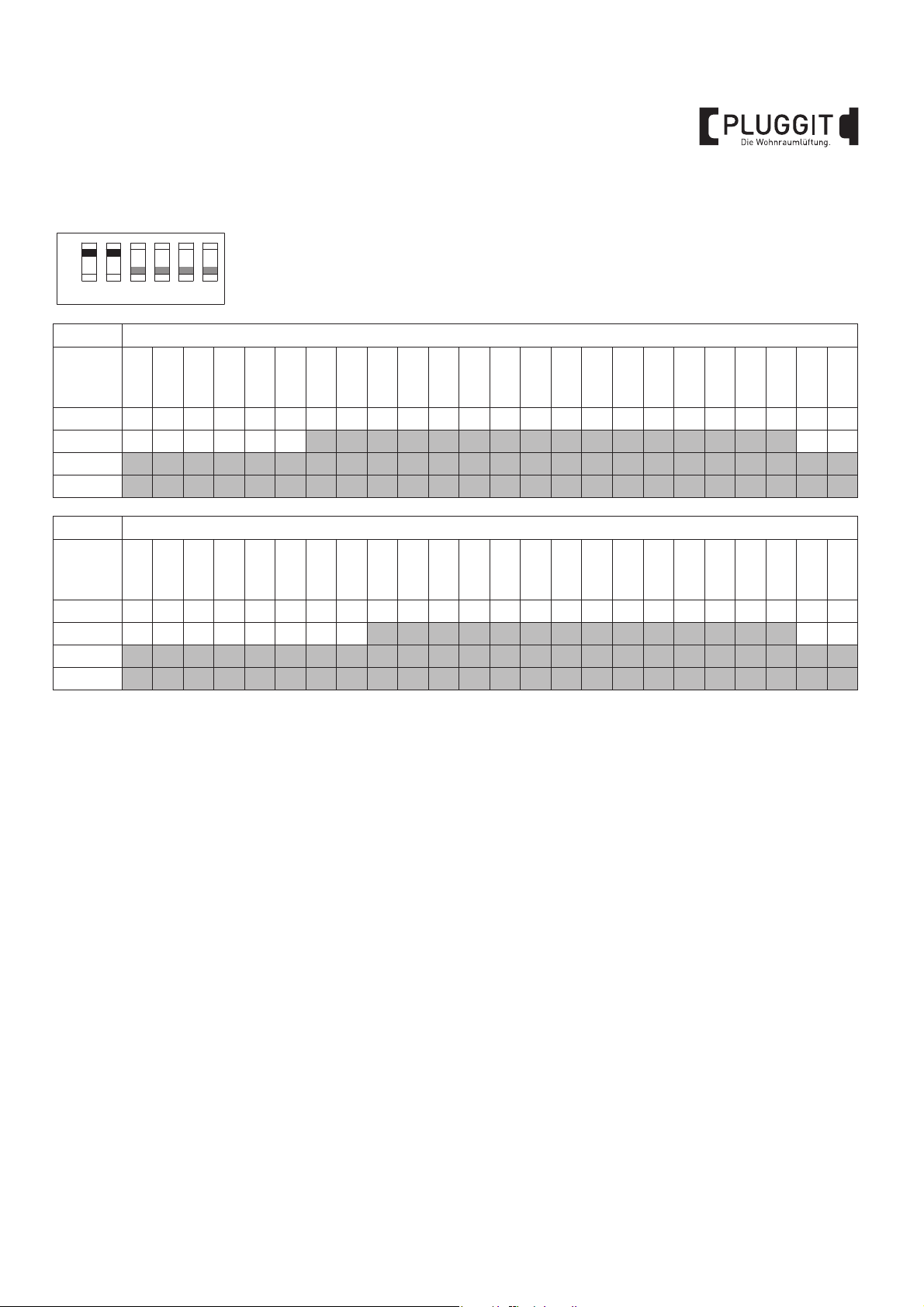

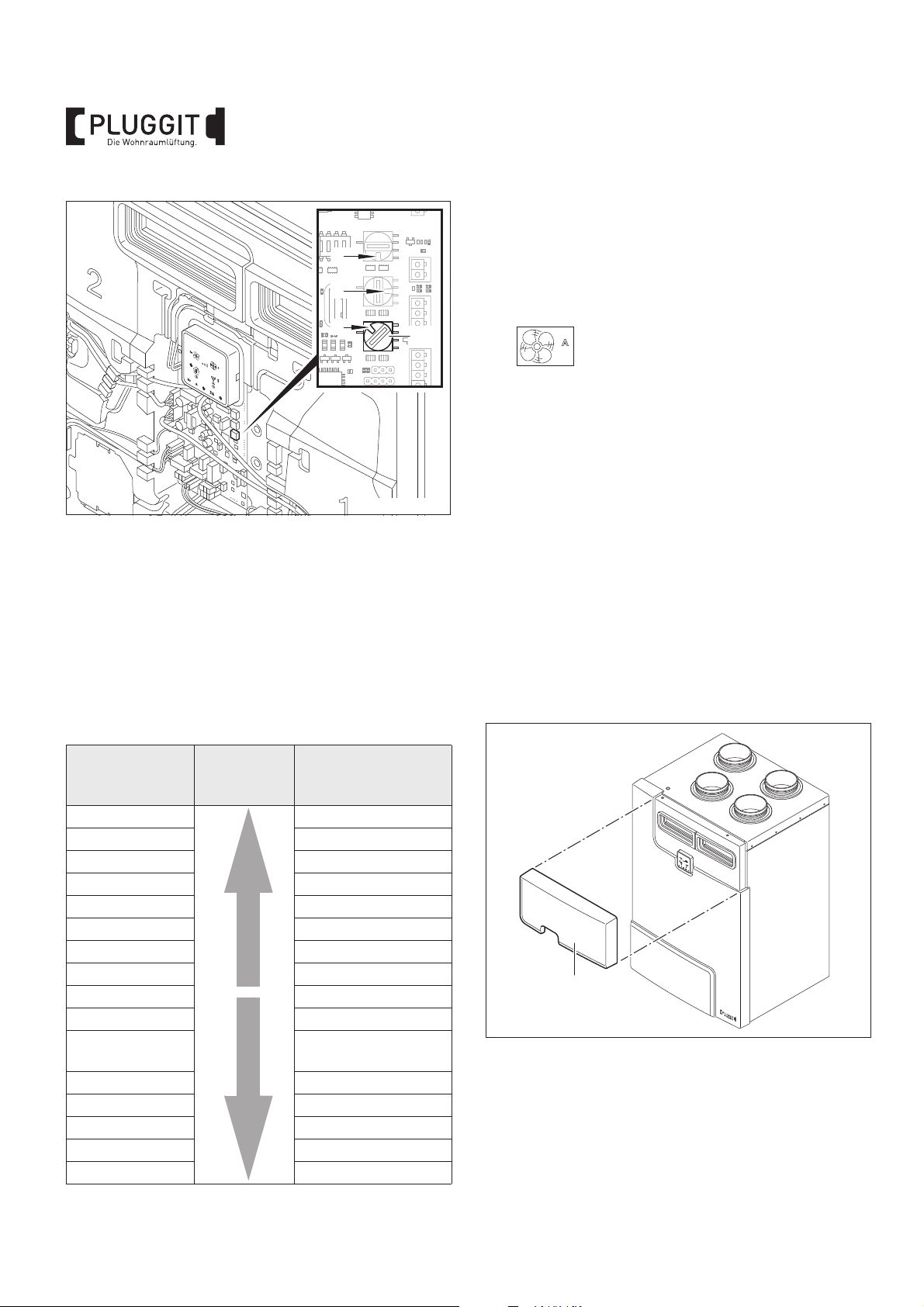

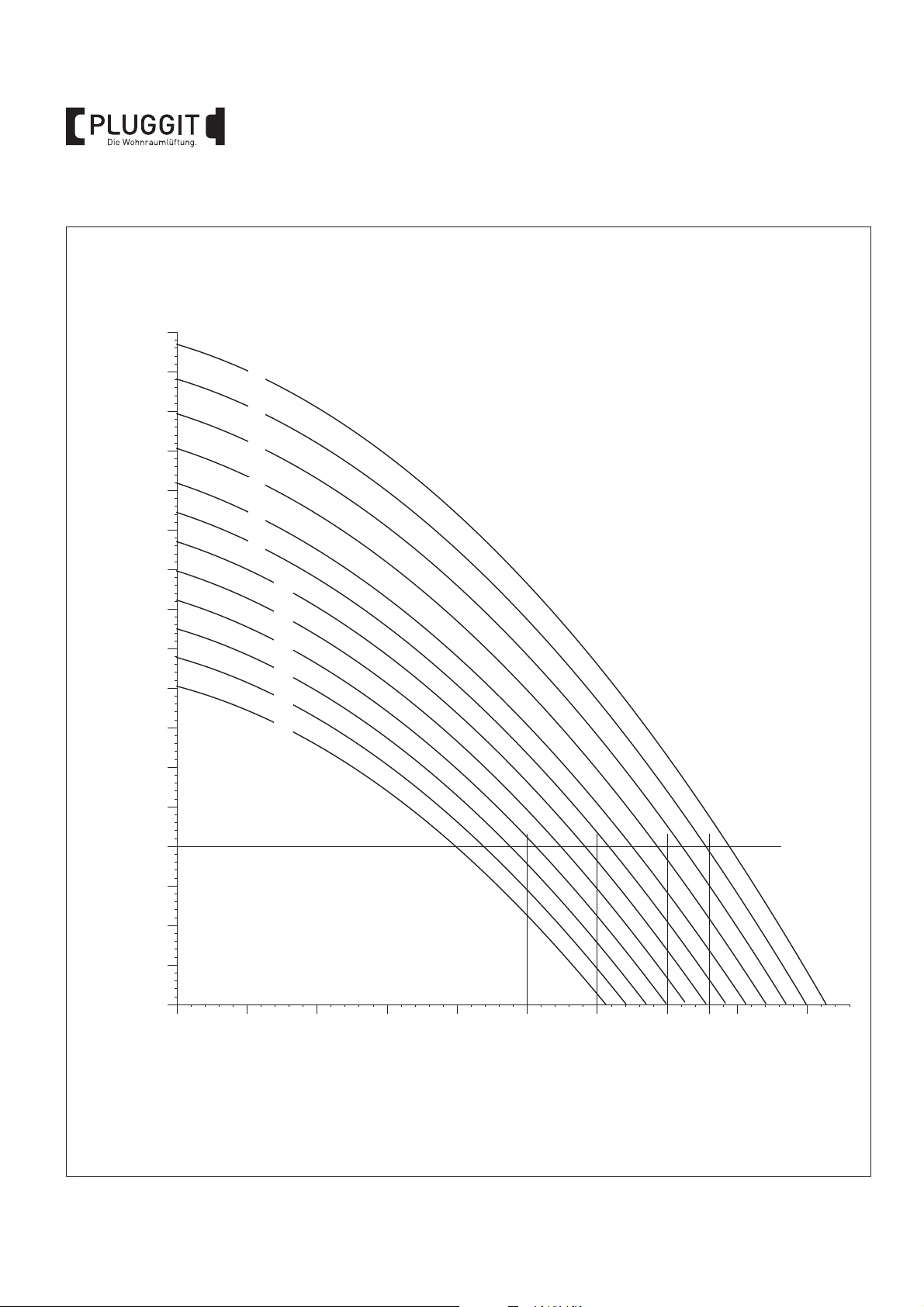

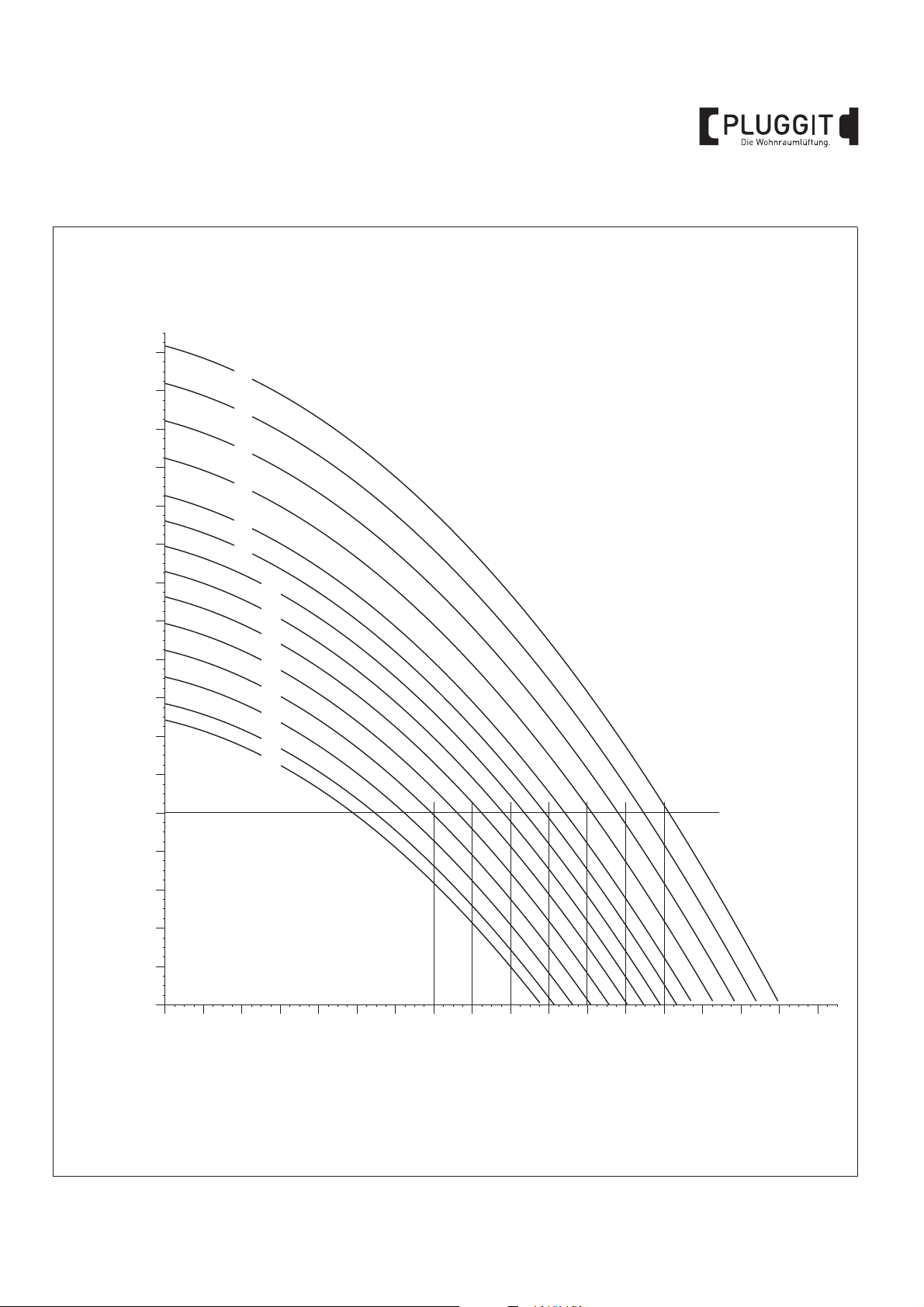

6.2.1. Nennluftvolumenstrom (Abluft) nach pV-Kennlinien einstellen .............................. 26

6.2.2. Nennluftvolumenstrom (Abluft) mit Differenzdruckmessgerät einstellen ................ 32

6.2.3. Nennluftvolumenstrom (Abluft) mit ServoFlow Kit einstellen (optionales Zubehör) .... 37

6.3. Feuchtesensor für Automatikmodus aktivieren/deaktivieren ............................................. 37

6.4. VOC-Sensor (optionales Zubehör) für Automatikmodus aktivieren/deaktivieren ............... 38

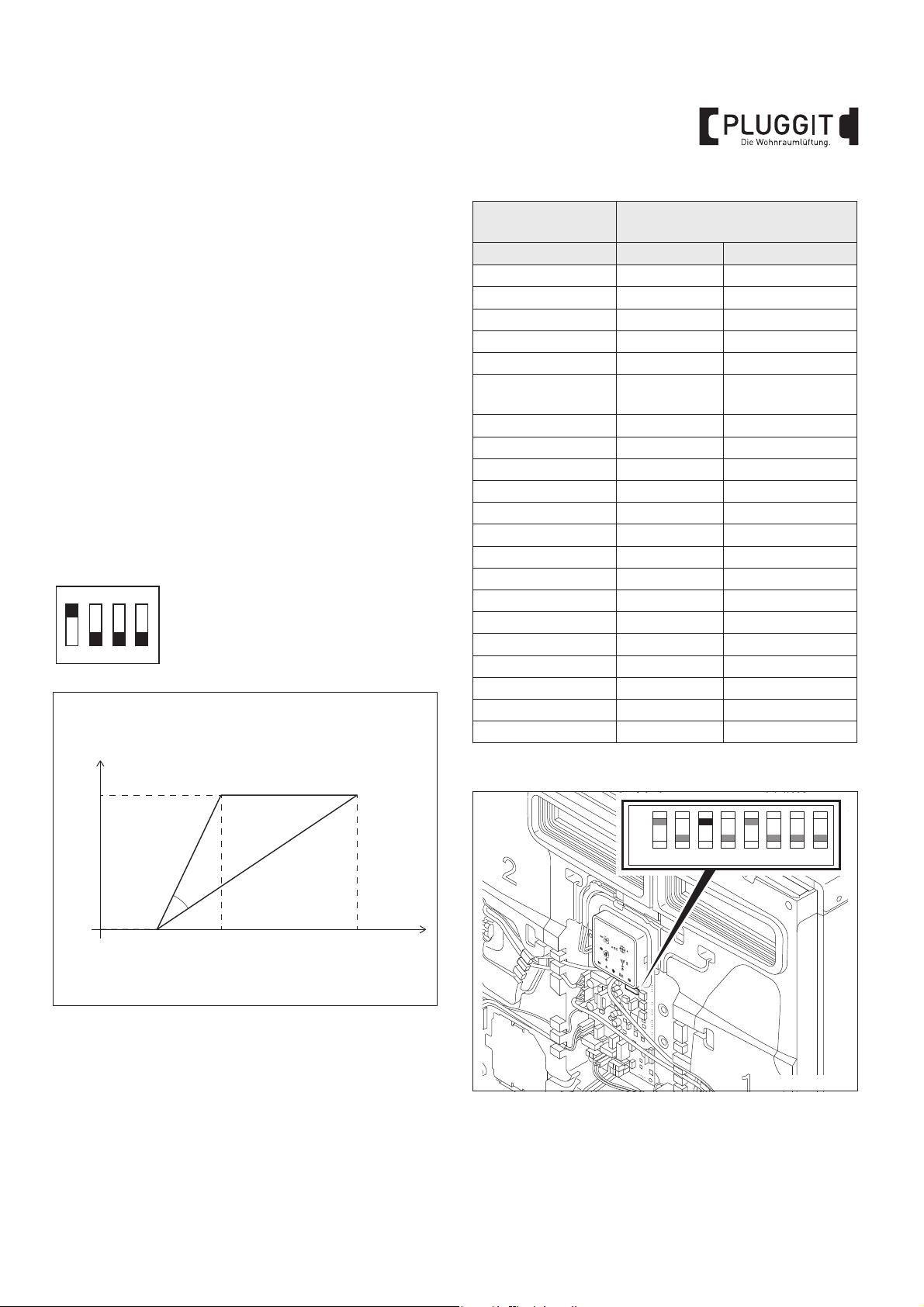

6.5. Externen Eingang 0-10 V aktivieren/deaktivieren .............................................................. 40

BIA ASPV / ASPV-E

Page 4

6.5.1. Allgemein ................................................................................................................ 40

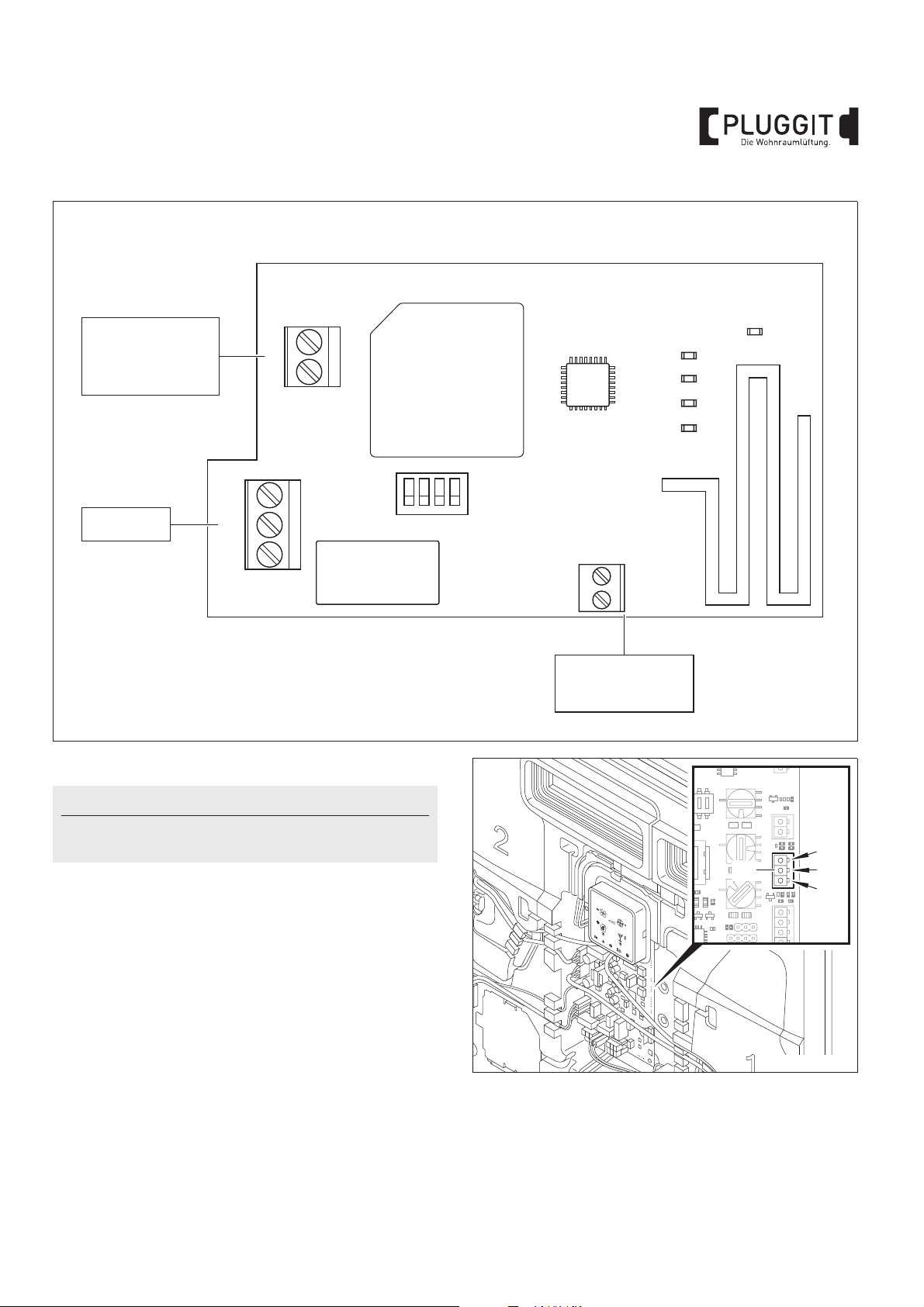

6.5.2. 0-10 V Eingang über externe Fühler aktivieren (AIRSENS-RF-VOC/

AIRSENS-CO2/AIRSENS-RH) .................................................................................. 40

6.5.3. Externen Eingang 0-10 V aktivieren/deaktivieren .................................................... 43

6.6. Feuerstätten-Modus aktivieren/deaktivieren .................................................................... 44

6.7. NOT-AUS Kontakt festlegen .............................................................................................. 45

6.8. Lüfterstufe BOOST aktivieren/deaktivieren ....................................................................... 46

6.9. Wochenprogramm aktivieren/deaktivieren ....................................................................... 47

7. Individuelle Nutzereinstellungen ......................................................................................... 49

7.1. Timer für Filteralarm einstellen ......................................................................................... 49

7.2. Wochenprogramm einstellen ............................................................................................ 50

8. Bedienung (Nutzer) ............................................................................................................. 54

8.1. Bedienteil ASP-FB ............................................................................................................ 54

8.2. Grundprinzip Bedienung ................................................................................................... 55

8.3. Lüfterstufe manuell einstellen .......................................................................................... 55

8.4. BOOST ein-/ausschalten ................................................................................................... 55

8.5. Sommerbypass ein-/ausschalten ...................................................................................... 55

8.6. Schlummermodus ein-/ausschalten ................................................................................. 55

8.7. Automatikmodus ein-/ausschalten ................................................................................... 55

8.8. Filteralarm zurücksetzen ................................................................................................... 56

8.9. Sommermodus ein-/ausschalten ...................................................................................... 56

8.10. Frostschutzfunktion ........................................................................................................ 56

9. Fehlerbehebung .................................................................................................................. 57

9.1. Störungen ......................................................................................................................... 57

9.2. Fehlermeldungen ............................................................................................................. 58

10. Wartung (Nutzer) ................................................................................................................ 59

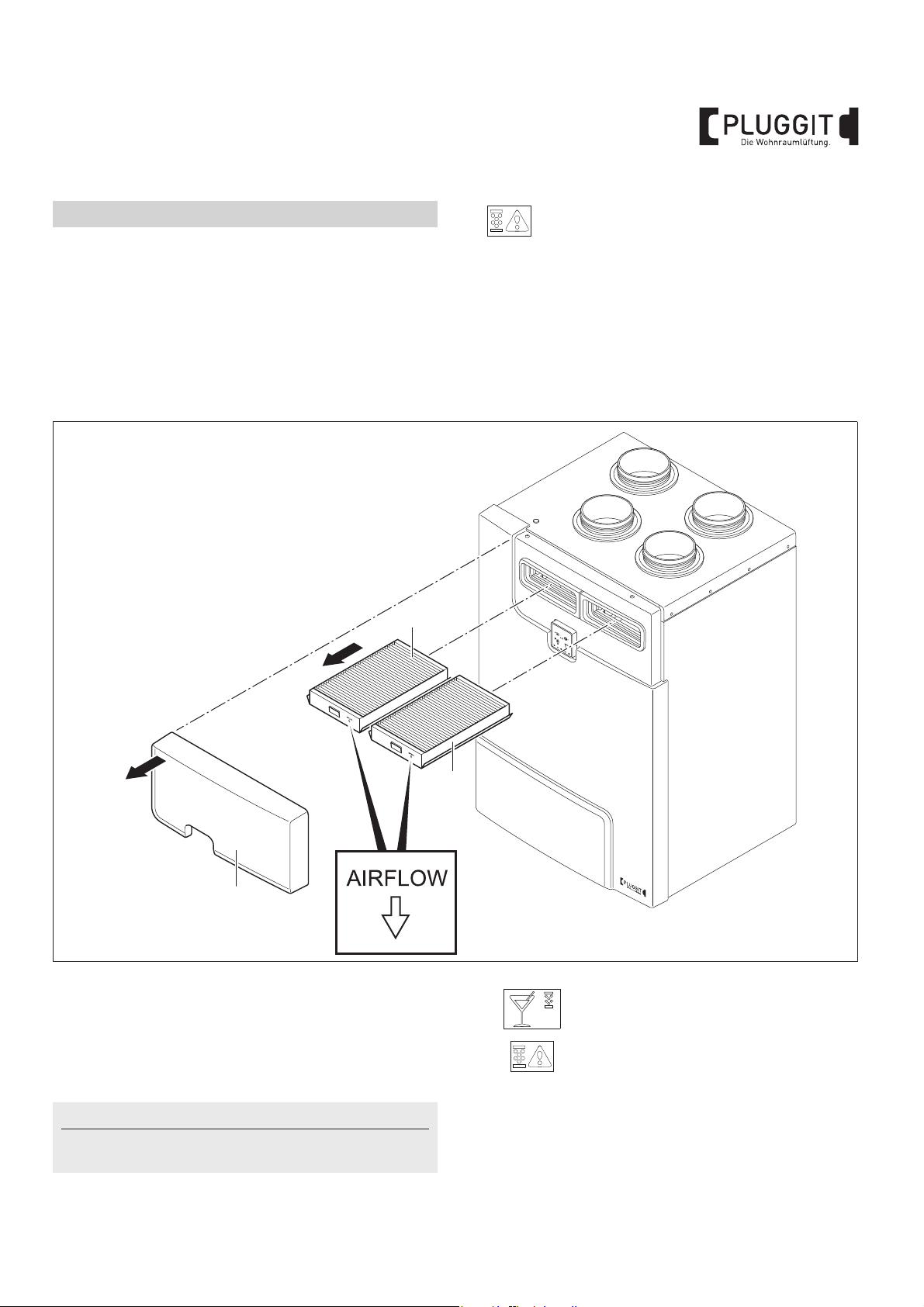

10.1. Filter wechseln ................................................................................................................ 59

11. Wartung/Reparatur (Fachpersonal) ..................................................................................... 60

11.1. Wartungsintervalle ......................................................................................................... 60

11.2. Protokoll vorbeugende Wartung ..................................................................................... 60

11.3. Wohnraumlüftungsgerät reinigen ................................................................................... 61

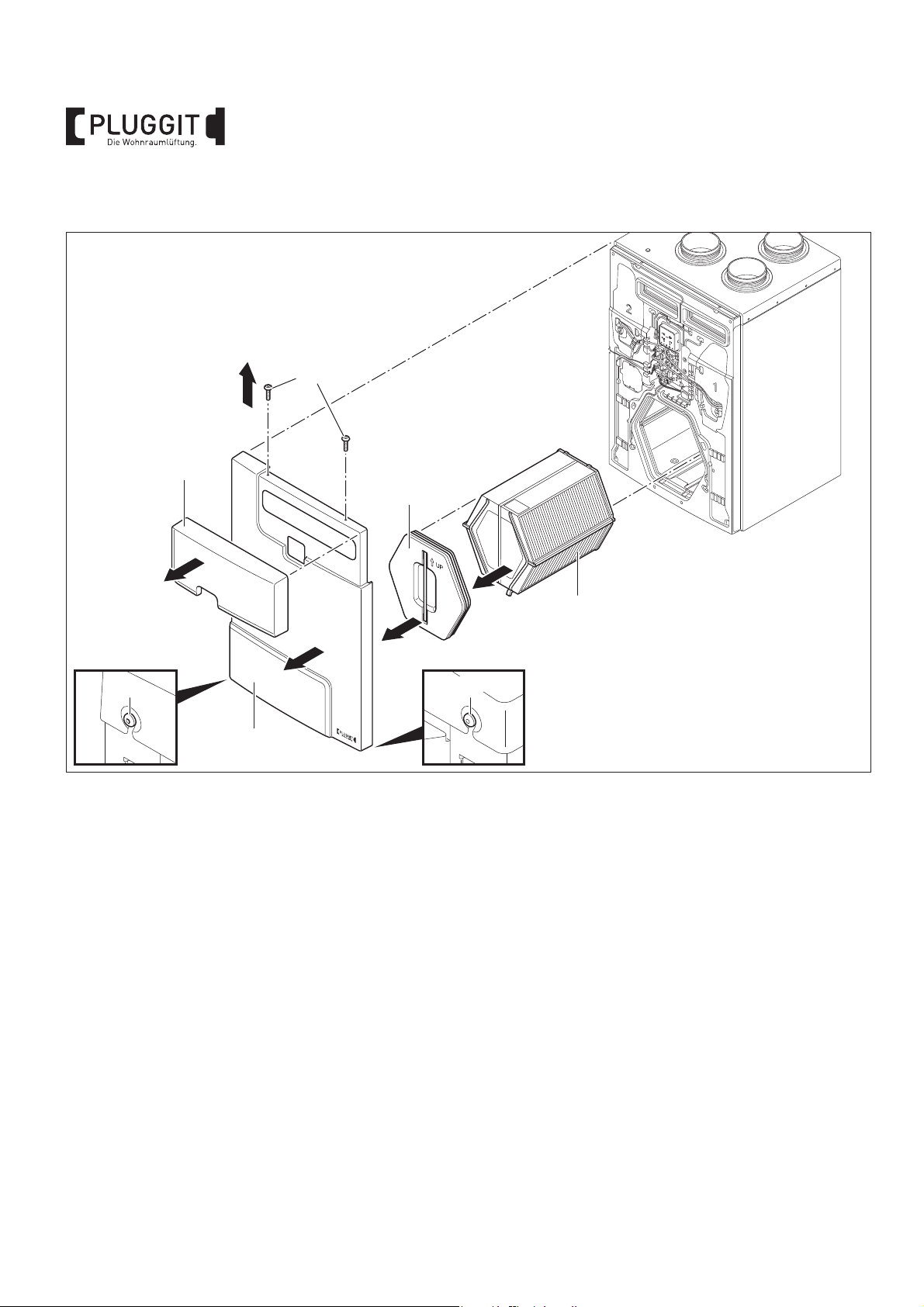

11.4. Wärmetauscher reinigen/wechseln ................................................................................. 62

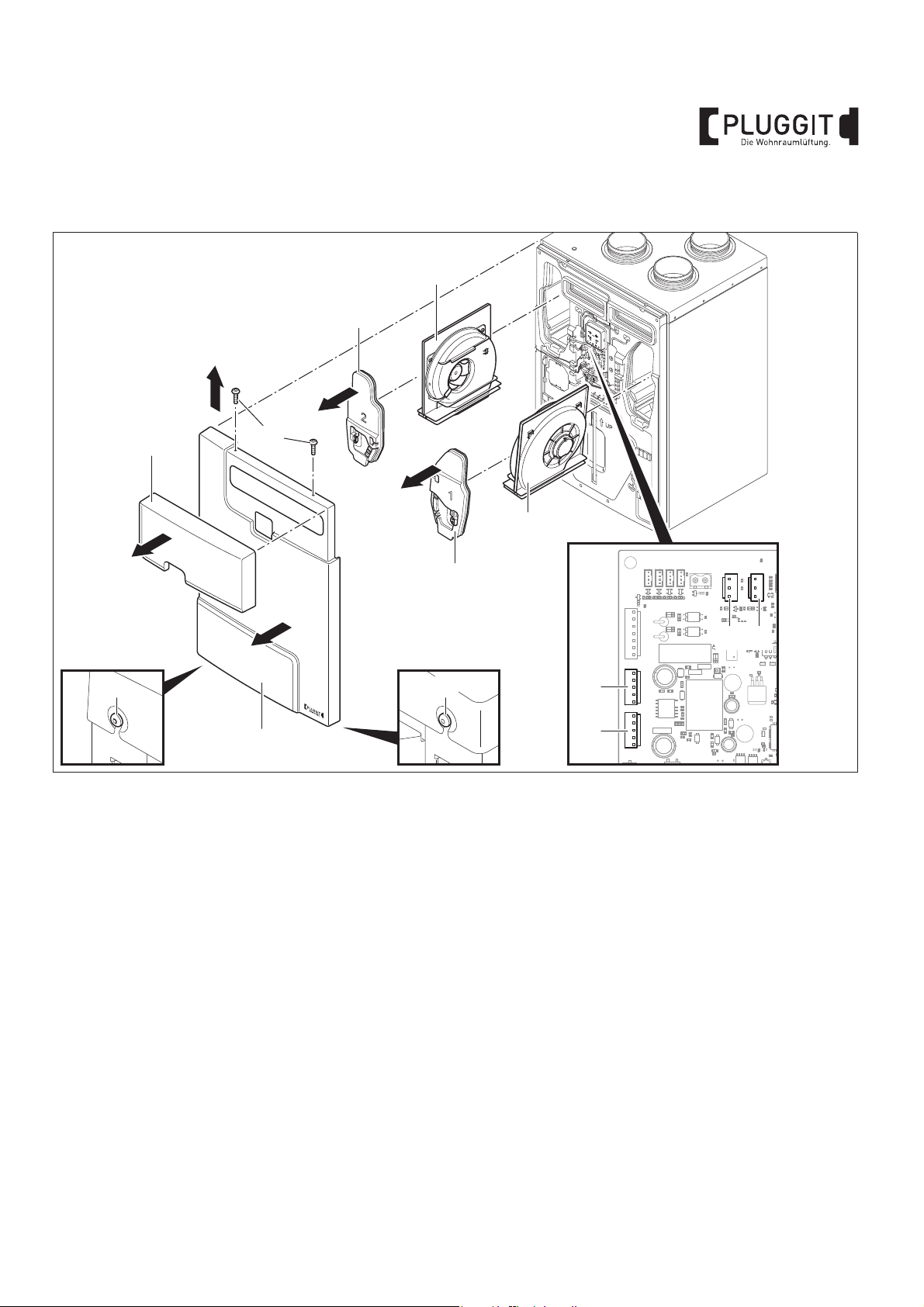

11.5. Ventilatorflügel reinigen/wechseln ................................................................................. 63

11.6. Hauptplatine wechseln .................................................................................................... 64

11.7. Feuchte-/Temperaturfühler wechseln ............................................................................ 65

12. Inbetriebnahme-Protokoll Komfort-Wohnraumlüftungssysteme (Avent, PluggEasy) ........... 67

13. Außerbetriebnahme/Entsorgung .......................................................................................... 68

13.1. Außerbetriebnahme bei Ausbau ...................................................................................... 68

13.2. Verpackung ..................................................................................................................... 68

13.3. Altgerät ........................................................................................................................... 68

14. Garantiebedingungen der Pluggit GmbH .............................................................................. 69

15. Service-Intervalle ................................................................................................................ 71

16. Registrierungsformular ....................................................................................................... 73

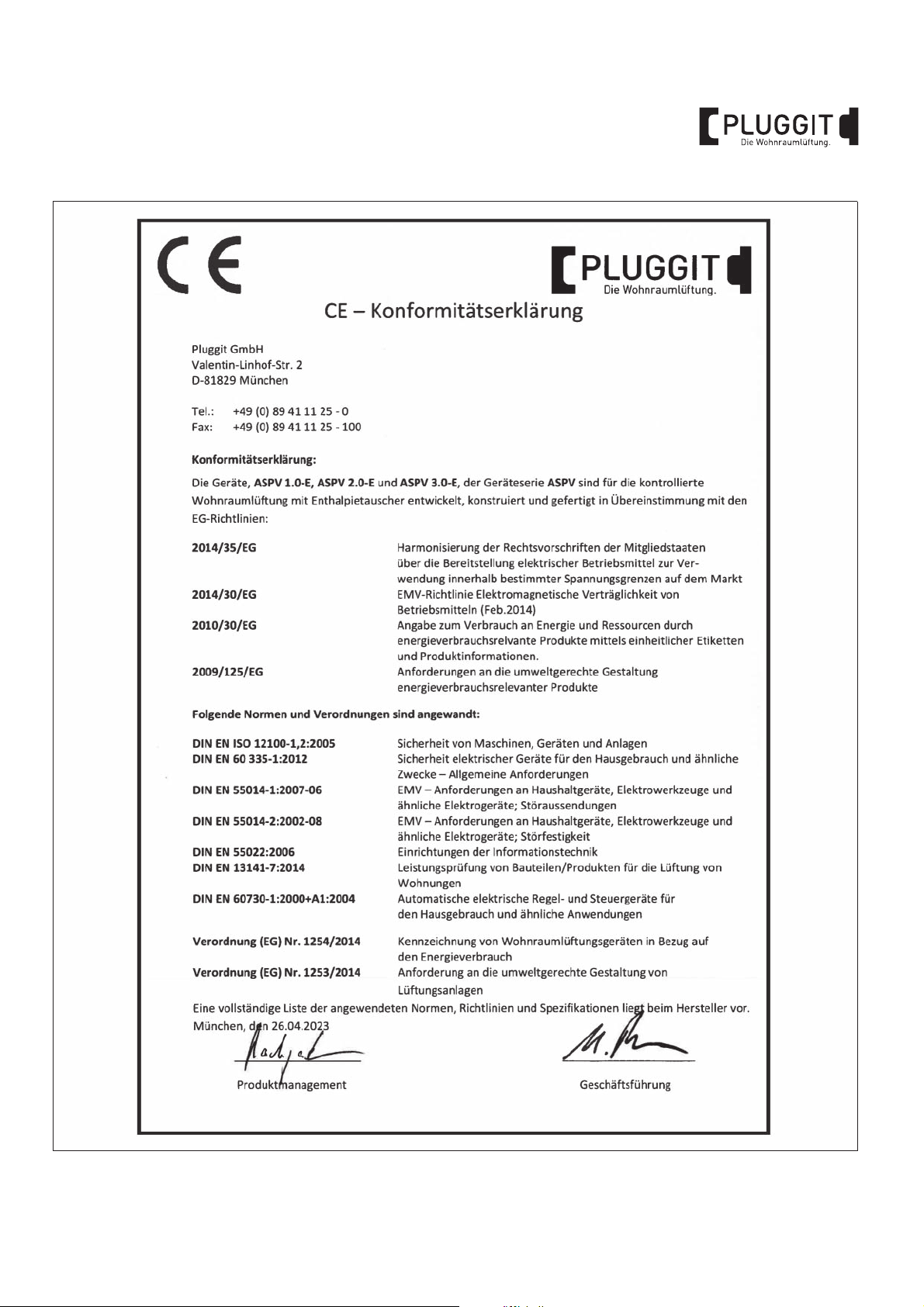

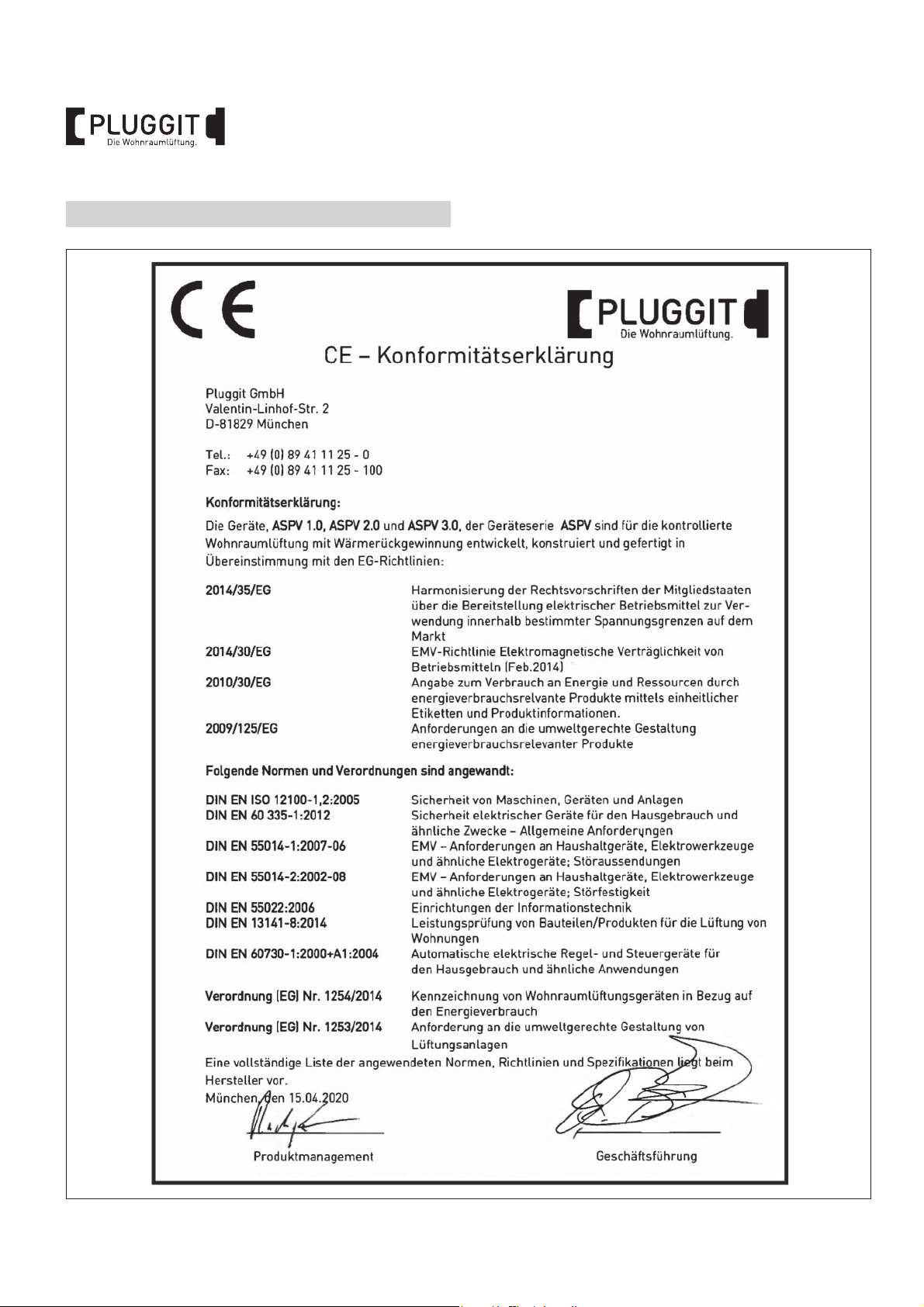

17. CE-Konformitätserklärung ................................................................................................... 74

Hinweis:

Diese Betriebs- und Installationsanleitung sicher aufbewahren oder am Wohnraumlüftungsgerät belassen, da wichtige Betriebsinformationen in der Anleitung eingetragen sind, siehe Seite 60 und Seite 67. Um automatisch über Updates informiert zu werden, ist eine Registrierung unter www.pluggit.com erforderlich.

BIA ASPV / ASPV-E

Page 5

1. ALLGEMEINE SICHERHEITSHINWEISE

Warnhinweis:

Folgende Sicherheitshinweise sind zu beachten, sonst kann es zu Verletzungen oder Beschädigungen kommen:

z Bevor Sie mit der Installation, Bedienung,

Wartung und Reparatur des Wohnraumlüftungsgeräts beginnen, lesen Sie sorgfältig diese Betriebs- und Installationsanleitung.

z Die Installation, alle Reparaturen und alle

elektrischen Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

z Beachten Sie bei der Installation, Inbetriebnahme

und Reparatur des Wohnraumlüftungsgeräts alle erforderlichen gesetzlichen und nationalen Vorgaben (Unfallverhütungsvorschriften und anerkannte Regeln der Technik) und halten Sie diese ein.

z Während des Betriebs des Wohnraumlüftungs-

geräts müssen alle Abdeckungen geschlossen sein.

z Bei Verwendung einer raumluftabhängigen oder

raumluftunabhängigen Feuerstätte, Rücksprache mit dem zuständigen Bezirks-Schornsteinfeger halten.

z Diese Betriebs- und Installationsanleitung sicher

aufbewahren oder am Wohnraumlüftungsgerät belassen, da wichtige Betriebsinformationen in der Anleitung eingetragen sind, siehe Seite 60 und Seite 67.

z Schäden, die aufgrund nicht produktgerechter

Lagerung, unsachgemäßer Installation, Bedienung und Reparatur, unzureichender Wartung oder nicht bestimmungsgemäßer Verwendung auftreten, sind von jeglicher Haftung ausgeschlossen.

z Technische Änderungen vorbehalten.

2. ALLGEMEINE HINWEISE

2.1. BESTIMMUNGSGEMÄSSE VERWENDUNG

Die PluggEasy Wohnraumlüftungsgeräte ASPV und ASPV-E dienen der kontrollierten Be- und Entlüftung von Einfamilienhäusern.

Bevor Luft mit der Komfortlüftung von Pluggit in den Wohnraum gelangt bzw. die verbrauchte Luft abgeführt wird,

passiert sie spezielle Filter, wodurch ein angenehmes, gesundes Raumklima entsteht. Darüber hinaus dienen die Filter dem Schutz der Anlage, da ansonsten sowohl der Wärmetauscher sowie das gesamte Kanalsystem innerhalb kurzer Zeit verschmutzen können und es ggf. zu einer Erhöhung der Ventilatorgeräusche kommen kann.

Für einen flexiblen Einbau der Wohnraumlüftungsgeräte im Aufstellraum kann der Anschluss der Zuluft oben oder unten an den Geräten erfolgen. Des Weiteren können die Geräte umgeschaltet werden (Version A und Version B). Dabei ändert sich die Belegung der Luftanschlüsse und des Kondensatanschlusses.

2.1.1. Funktionsweise

PluggEasy Wohnraumlüftungsgerät ASPV

Bei der Geräteserie ASPV wird zur kontrollierten Be- und Entlüftung die Außenluft über einen Kreuz-Gegenstromwärmetauscher geleitet und über ein Verteilsystem in die entsprechenden Wohnräume verteilt. Die feuchte und verbrauchte Luft wird abgesaugt und durch das Wohnraumlüftungsgerät über den Kreuz-Gegenstromwärmetauscher nach draußen geleitet.

PluggEasy Wohnraumlüftungsgerät ASPV-E

Mit der Geräteserie ASPV-E ist eine Kombination aus Wärme- und Feuchterückgewinnung möglich. Dazu ist ein Enthalpietauscher verbaut. Die Funktionsweise unterscheidet sich im Winter- und im Sommerbetrieb.

Bei der Wärmerückgewinnung wird der warmen Abluft die Wärmeenergie entzogen und über den Enthalpietauscher an die Außenluft übertragen. Die erwärmte Außenluft strömt jetzt über das Luftverteilsystem in die Zulufträume.

Im Winter wird der kühlen, trockenen Außenluft nicht nur Wärmeenergie über dem Enthalpietauscher zugeführt, sondern auch Feuchte aus der Abluft. Die spezielle Polymer-Membran überträgt die Feuchtigkeit aus der Abluft in die Zuluft. Gerüche, Verunreinigungen und Bakterien werden nicht übertragen, sondern über die Fortluft abtransportiert.

Im Sommer wird der warmen, feuchten Außenluft nicht nur Wärmeenergie über dem Enthalpietauscher entzogen, sondern auch Feuchte aus der Außenluft, z.B. nach einem Sommergewitter. Die spezielle Polymer-Membran entzieht die Feuchtigkeit aus der Außenluft und gibt diese an die Fortluft ab. Die Zuluft wird vortemperiert und feuchtereduziert in die Wohnräume über das Verteilsystem geleitet.

BIA ASPV / ASPV-E

Page 6

2.2. NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG

Andere Verwendungen der PluggEasy Wohnraumlüftungsgeräte ASPV und ASPV-E, als sie unter „Bestimmungsgemäße Verwendung“ beschrieben sind, sind unzulässig.

Des Weiteren dürfen die Wohnraumlüftungsgeräte nicht in einem Aufstellraum unter +12 °C installiert werden.

Ohne Außenluft- und Abluftfilter dürfen die Geräte nicht betrieben werden.

Zentrale Wohnraumlüftungssysteme sind generell für einen dauerhaften Betrieb konzipiert. Eine außerplanmäßige Abschaltung der Wohnraumlüftungsgeräte kann zu Kondensatbildung innerhalb des Leitungsnetzes und zu Schäden an den Wohnraumlüftungsgeräten führen. Aus diesem Grund müssen bei längerer Systemabschaltung die Außen- und Fortluftleitungen verschlossen werden. Die Wohnraumlüftungsgeräte sollten nur für Wartungs- und Reparaturarbeiten bzw. in den vorgegebenen Zeiten der Norm DIN 1946 Teil 6 ausgeschaltet werden.

Die Wohnraumlüftungsgeräte sind nicht für die Bautrocknung geeignet.

2.3. GEWÄHRLEISTUNG

Für einen vollen gesetzlichen Gewährleistungsanspruch müssen die technischen Vorgaben dieser Betriebs- und Installationsanleitung eingehalten werden.

Sie haben die Möglichkeit, die Hersteller-Garantie von Pluggit über 6 Jahre zu nutzen.

Weitere Informationen finden Sie ab Seite 69 oder unter www.pluggit.com.

BIA ASPV / ASPV-E

Page 7

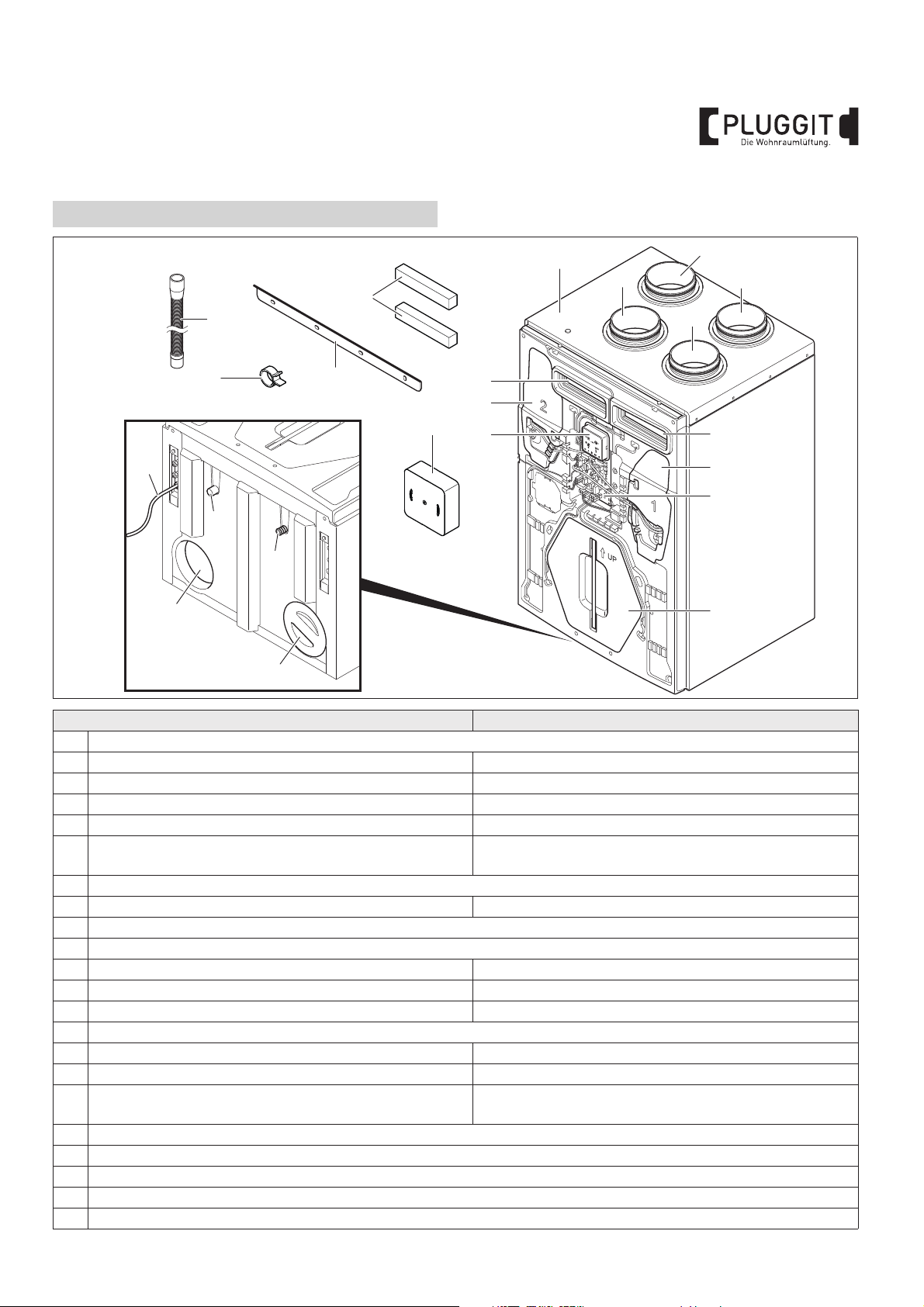

3. KOMPONENTEN / LIEFERUMFANG

M+P-26A-2125

Version A (Auslieferungszustand) Version B

1 Wohnraumlüftungsgerät 2 Anschluss für Abluft Anschluss für Außenluft 3 Anschluss für Zuluft Anschluss für Fortluft 4 Anschluss für Außenluft Anschluss für Abluft 5 Anschluss für Fortluft Anschluss für Zuluft 6 Filter (Außenluft) – ISO Coarse 65 % (G4) /

Optional: ISO ePM

7 Bedienteil (abnehmbar) 8 Ventilatorabdeckung/Zuluftventilator Ventilatorabdeckung/Abluftventilator 9 Hauptplatine 10 Kreuz-Gegenstromwärmetauscher / Enthalpietauscher 11 Kondensatanschluss Blindkappe für Kondensatanschluss 12 Blinddeckel für Anschluss Zuluft Anschluss Zuluft 13 Anschluss Zuluft Blinddeckel für Anschluss Zuluft 14 Kabel für Stromversorgung 15 Blindkappe für Kondensatanschluss Kondensatanschluss 16 Ventilatorabdeckung/Abluftventilator Ventilatorabdeckung/Zuluftventilator 17 Filter (Abluft) – ISO Coarse 65 % (G4) Filter (Außenluft) – ISO Coarse 65 % (G4) /

18 Wandschiene 19 Flexibler Anschlussschlauch DN20, 150 mm 60 Klemmschelle für flexiblen Anschlussschlauch 72 Blinddeckel Bedienteil 73 Abstandspuffer

55 % (F7) (PluggOrifi)

Filter (Abluft) – ISO Coarse 65 % (G4)

Optional: ISO ePM

55 % (F7) (PluggOrifi)

BIA ASPV / ASPV-E

Page 8

3.1. ZUBEHÖR 3.2. ERSATZTEILE

Hinweis:

Alle Zubehörteile, die nicht nur für die Geräte mit Enthalpietauscher deklariert sind, sind für beide Gerätetypen verwendbar.

Artikel-Nr. Beschreibung

ASPV-DH Wandschiene ASPV-ESB Sommerbypass (Motor) ASP-SF ServoFlow Kit ASPV1.0-HR

ASPV2.0-HR ASPV3.0-HR

ASP-KM Kommunikationsmodul ASPV-VOC VOC-Sensor ASPV1.0-EWT

ASPV2.0-EWT ASPV3.0-EWT

AIRSENS-RF-REC Drahtloser Empfänger für

AIRSENS-RF-VOC AIRSENS-CO AIRSENS-RH

Kit Vorheizregister (bestehend aus Elektronik, Fühler, Heizelement)

Enthalpietauscher

•AIRSENS-RF-CO

•AIRSENS-RF-RH

•AIRSENS-RF-VOC Drahtloser Sender und Luftqualität

Messgerät

Hinweis:

Alle Ersatzteile, die nicht nur für die Geräte mit Enthalpietauscher deklariert sind, sind für beide Gerätetypen verwendbar.

Artikel-Nr. Beschreibung

ASPV1.0-G4G4-1 ASPV2.0-G4G4-1 ASPV3.0-G4G4-1

ASPV1.0-G4F7-1 ASPV2.0-G4F7-1 ASPV3.0-G4F7-1

ASPV1.0-M1 ASPV2.0-M1 ASPV3.0-M1

ASPV1.0-M2 ASPV2.0-M2 ASPV3.0-M2

ASPV1.0-PL ASPV2.0-PL ASPV3.0-PL

ASPV-TFF Temperatur-/Feuchtesensoren ASP-FB Bedienteil ASP-HRE Elektronik Vorheizregister ASPV1.0-HRPTC

ASPV2.0-HRPTC ASPV3.0-HRPTC

ASPV1.0-WT ASPV2.0-WT ASPV3.0-WT

ASPV1.0-EWT ASPV2.0-EWT ASPV3.0-EWT

ASPV1.0-FD ASPV2.0-FD ASPV3.0-FD

Ersatzfilter ISO Coarse 65 % (G4)

Ersatzfilter ISO ePM (PluggOrifi)

Ventilator M1

Ventilator M2

Hauptplatine

PTC-Modul Vorheizregister

Kreuz-Gegenstromwärmetauscher

Enthalpietauscher

Abdeckung Front

55 % (F7)

BIA ASPV / ASPV-E

Page 9

4. TECHNISCHE DATEN

4.1. AUFSTELLBEDINGUNGEN

Umgebungstemperatur Aufstellraum

Min. Außenlufttemperatur (inkl. Vorheizregister (optionales Zubehör))

Umgebungsbedingungen nicht salzhaltig, nicht

4.2. GERÄTEDATEN

Gewicht: ASPV1.0 / ASPV1.0-E 34,0 kg ASPV2.0 / ASPV2.0-E 45,0 kg ASPV3.0 / ASPV3.0-E 56,0 kg Material: Frontabdeckung Kunststoff Geräteummantelung Stahlblech Filterabdeckungen Kunststoff Gerätekörper EPP Kondensatanschluss DN20 Versorgungsspannung 230 V AV, 50 Hz

Max. Leistungsaufnahme: ASPV1.0 / ASPV1.0-E P ASPV2.0 / ASPV2.0-E P ASPV3.0 / ASPV3.0-E P Nennluftvolumenstrom

(Luftmenge Abluft): ASPV1.0 / ASPV1.0-E bis 140 m³/h bei 100 Pa ASPV2.0 / ASPV2.0-E bis 250 m³/h bei 100 Pa ASPV3.0 / ASPV3.0-E bis 380 m³/h bei 100 Pa Drehzahlregelung 4-stufig Gleichstromventilatoren 2 Stück,

ASPV1.0 / ASPV1.0-E DN160 ASPV2.0 / ASPV2.0-E DN190 ASPV3.0 / ASPV3.0-E DN220 Kreuz-Gegenstromwärme-

tauscher Enthalpietauscher Polymer-Membrane

+12 °C bis +40 °C

-15 °C

aggressiv chemisch, nicht explosionsgefährdet

Schukostecker

= 87 W, I

max.

= 145 W, I

max.

= 265 W, I

max.

rückwärts gekrümmt

Kunststoff

max.

0,67 A

0,98 A 2,1 A

Anschluss Außen- und Fortluftleitungen

Filter Filterqualität Abluft:

Kabelgebundenes Bedienteil

Programmierung Vier vorbelegte Wochen-

Schutzklasse IP21

Pluggit IPP46

• ISO Coarse 65 % (G4) Filterqualität Außenluft:

• ISO Coarse 65 % (G4)

•Optional: ISO ePM (F7) (PluggOrifi)

Abnehmbar

programme

55 %

4.3. SOLL-WERTE

Hinweis:

Die Lüfterstufe V1 dient als Feuchteschutz bei Leerstand von Wohnräumen. Diese Lüfterstufe nur bei Abwesenheit verwenden.

Lüfterstufe V1 Feuchteschutz (40 %) Lüfterstufe V2 Reduzierte Lüftung (70 %) Lüfterstufe V3 Nennluft (100 %) BOOST Intensivlüftung (130 %)

BIA ASPV / ASPV-E

Page 10

4.4. WÄRME-/FEUCHTERÜCKGEWINNUNG ASPV-E

M+P-26A-2278

ASPV1.0-E ASPV2.0-E ASPV3.0-E

EN13141-7

Wärmerückgewinnung (

Feuchterückgewinnung 68,6 % 69,4 % 66,7 %

Wärmerückgewinnung (

PHI

Feuchterückgewinnung 71,8 % 76,8 % 77,1 %

Wärmerückgewinnung (

DIBt

Feuchterückgewinnung 69,0 % 70,0 % 67,0 %

Önorm Wärmerückgewinnung (

4.5. SERIENNUMMER

KWRG,eff) 76,9 % 78,5 % 75,4 %

KWRG,eff) 79,2 % 82,3 % 82,5 %

KWRG,eff) 76,0 % 78,0 % 75,0 %

KWRG,eff) 87,8 % 89,8 % 86,1 %

Die Seriennummer des Wohnraumlüftungsgeräts befindet sich auf dem Typenschild (74) rechts oben auf dem Wohnraumlüftungsgerät (1).

BIA ASPV / ASPV-E

Page 11

4.6. ABMESSUNGEN

600

267161 215

180 94

313

460

478

976

995

392

124

215 125

M+P-26A-2209

4.6.1. ASPV1.0 / ASPV1.0-E

BIA ASPV / ASPV-E

Page 12

4.6.2. ASPV2.0 / ASPV2.0-E

700

273

196 300

235 111

414

111

603

622

1026

1046

440

248 160

149

M+P-26A-2210

BIA ASPV / ASPV-E

Page 13

4.6.3. ASPV3.0 / ASPV3.0-E

700

273

196 300

280 126

493

126

753

772

1026

1046

440257 153

179

M+P-26A-2374

BIA ASPV / ASPV-E

Page 14

4.7. SCHALTPLAN HAUPTPLATINE

54 53 52 30

FUSE 5x20

M+P-26A-2186

24 31

28 35

36 37

39 40

42 43 44

30 Anschluss VOC-Sensor (optionales Zubehör) 24 Anschluss Bedienteil ASP-FB 31 Kippcodierschalter zur Einstellung des Wohnraum-

lüftungsgerät

32 Anschluss Kommunikationsmodul (optionales Zu-

behör)

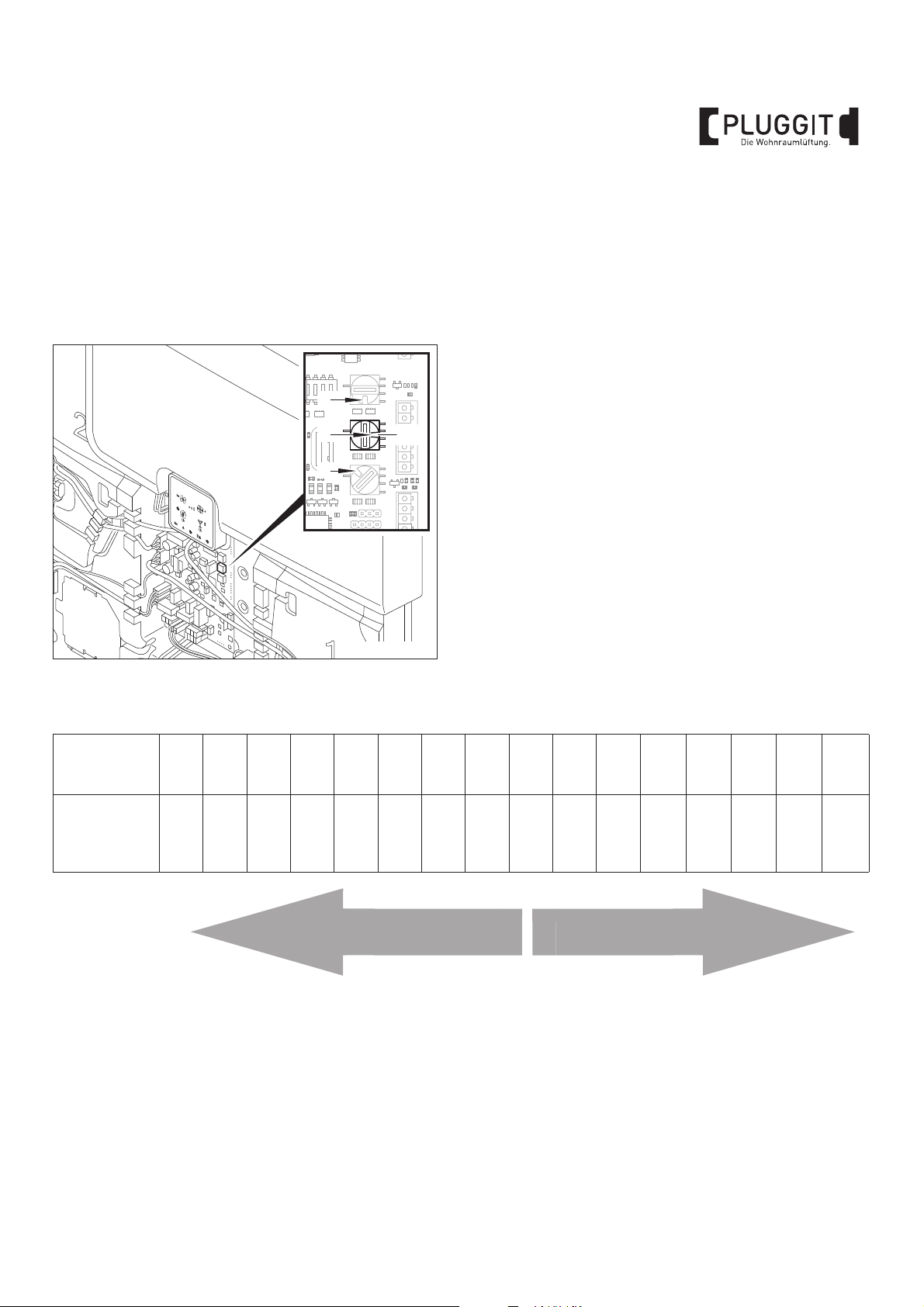

27 Drehcodierschalter zur Einstellung des

Nennluftvolumenstroms (Abluft) (Werkseinstellung Position 4)

33 Anschluss Lüfterstufe BOOST 28 Drehcodierschalter zur Einstellung des Drehzahl-

verhältnisses Abluft/Zuluft (Werkseinstellung Position 0)

34 Anschluss 0-10 V Signal (optionales Zubehör) 35 Drehcodierschalter zur Sollwert-Einstellung des

Feuchtesensors oder VOC-Sensors (optionales Zubehör) (Werkseinstellung Position A)

36 Eingang Drucksensor für Konstantdruckregelung 37 Kontakt NOT-AUS 38 Knopfzelle Type CR1220 zur Speicherung der Uhr-

zeit

39 Anschluss Vorheizregister (optionales Zubehör) 40 Anschluss ServoFlow Kit (optionales Zubehör) 41 Reset (Werkseinstellung) 42 Potenzialfreier Kontakt 43 Feinsicherung F5L250V 44 Oberwellenfilter 45 Spannungsversorgung Vorheizregister 47 USB-Anschluss für Software-Updates 48 Spannungsversorgung M1 49 Spannungsversorgung M2 50 Anschluss Sommerbypass (optionales Zubehör) 52 Anschluss Temperatur-/Feuchtesensoren 53 Steuersignale M2 54 Steuersignale M1

BIA ASPV / ASPV-E

Page 15

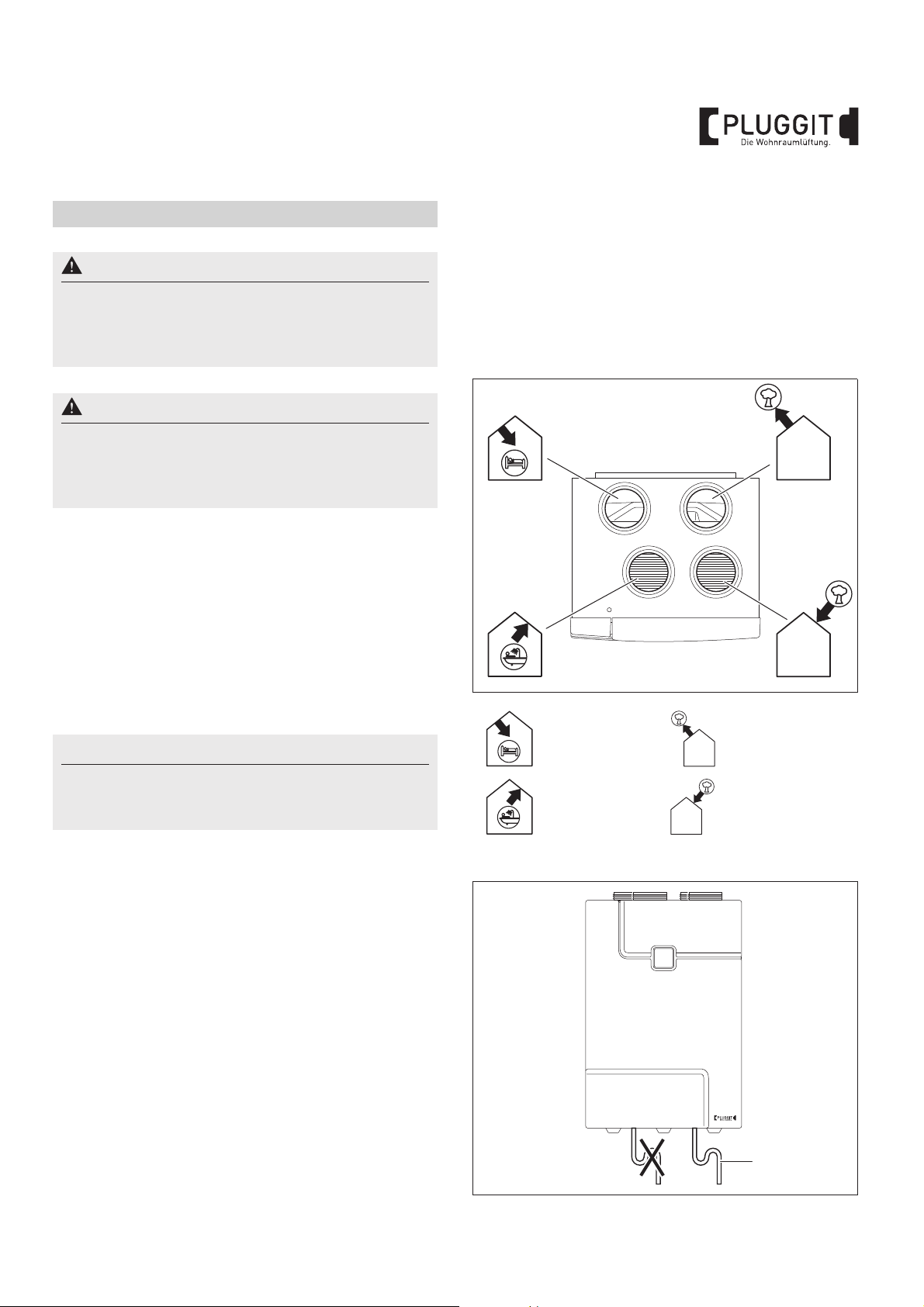

5. INSTALLATION (FACHPERSONAL)

Warnhinweis:

Die Installation des Wohnraumlüftungsgeräts darf nur von qualifiziertem Fachpersonal durchgeführt werden, sonst kann es zu Verletzungen oder Beschädigungen kommen.

Warnhinweis:

Um die Anlage vor Schmutz und Feuchtigkeit zu schützen, müssen alle Öffnungen bis zur Inbetriebnahme, z.B. durch einen Bauschutz, verschlossen bleiben.

5.1. HINWEISE ZUR INSTALLATION

• Bauseitig muss der Rohbau abgeschlossen und der komplette Wandaufbau der Innen- und Außenwände beendet sein.

• Bauseitig müssen die Kernbohrungen in der Außenwand für die Außen- und Fortluftleitung erstellt sein.

• Das Wohnraumlüftungsgerät muss in trockenen Räumen über +12 °C, wie z. B. im Hauswirtschaftsraum, installiert werden.

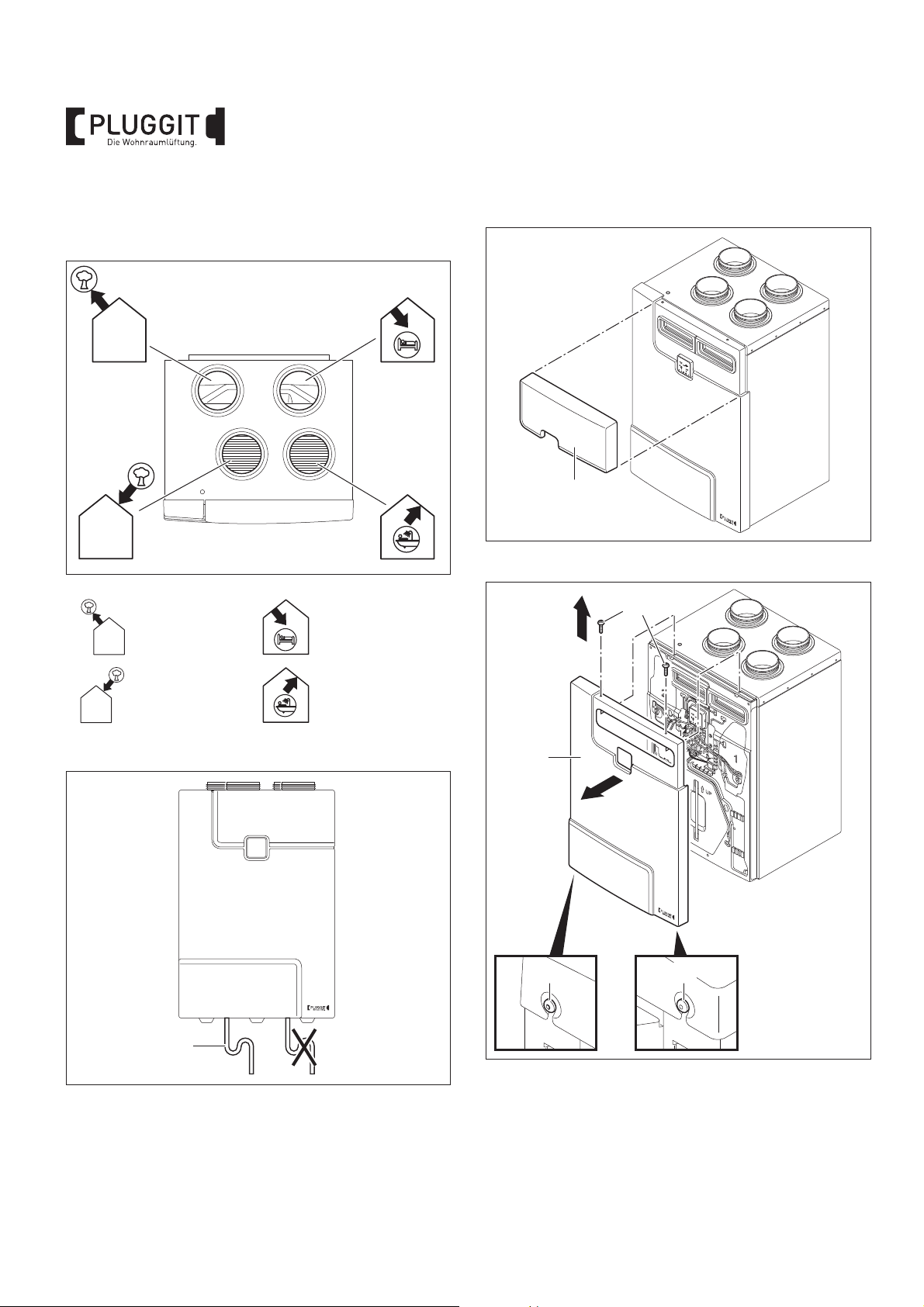

5.2. VERSION A ODER B EINSTELLEN

Für einen flexiblen Einbau des Wohnraumlüftungsgeräts im Aufstellraum kann das Gerät umgeschaltet werden. Dabei ändert sich die Belegung der Luftanschlüsse und des Kondensatanschlusses.

5.2.1. Übersicht Version A (Auslieferungszustand)

Luftanschlüsse

M+P-26A-2126

Hinweis:

Sinkt die Temperatur im Aufstellraum unter +12 °C, kann es vereinzelt zu Tauwasserbildung an der Geräteverkleidung kommen.

• Das Wohnraumlüftungsgerät so platzieren und die Version A oder B einstellen, dass die Außen- und Fortluftleitungen auf kürzestem Weg aus dem Haus geführt werden können.

• Das Wohnraumlüftungsgerät muss schallentkoppelt installiert werden.

• Das Wohnraumlüftungsgerät muss für alle Wartungsund Reparaturarbeiten frei zugänglich sein.

• Luftvolumenströme sind anhand des Kalkulationsvorschlags „Lösungsvorschlag“ vorzunehmen.

• Das Wohnraumlüftungsgerät erst nach Beendigung aller Installationsarbeiten in Betrieb nehmen.

Zuluft Fortluft

Abluft Außenluft

Kondensatanschluss

M+P-26A-2127

Kondensatanschluss (11) verwenden.

BIA ASPV / ASPV-E

Page 16

5.2.2. Übersicht Version B

Luftanschlüsse

5.2.3. Version A oder B einstellen

M+P-26A-2130

Fortluft Zuluft

Außenluft Abluft

Kondensatanschluss

M+P-26A-2128

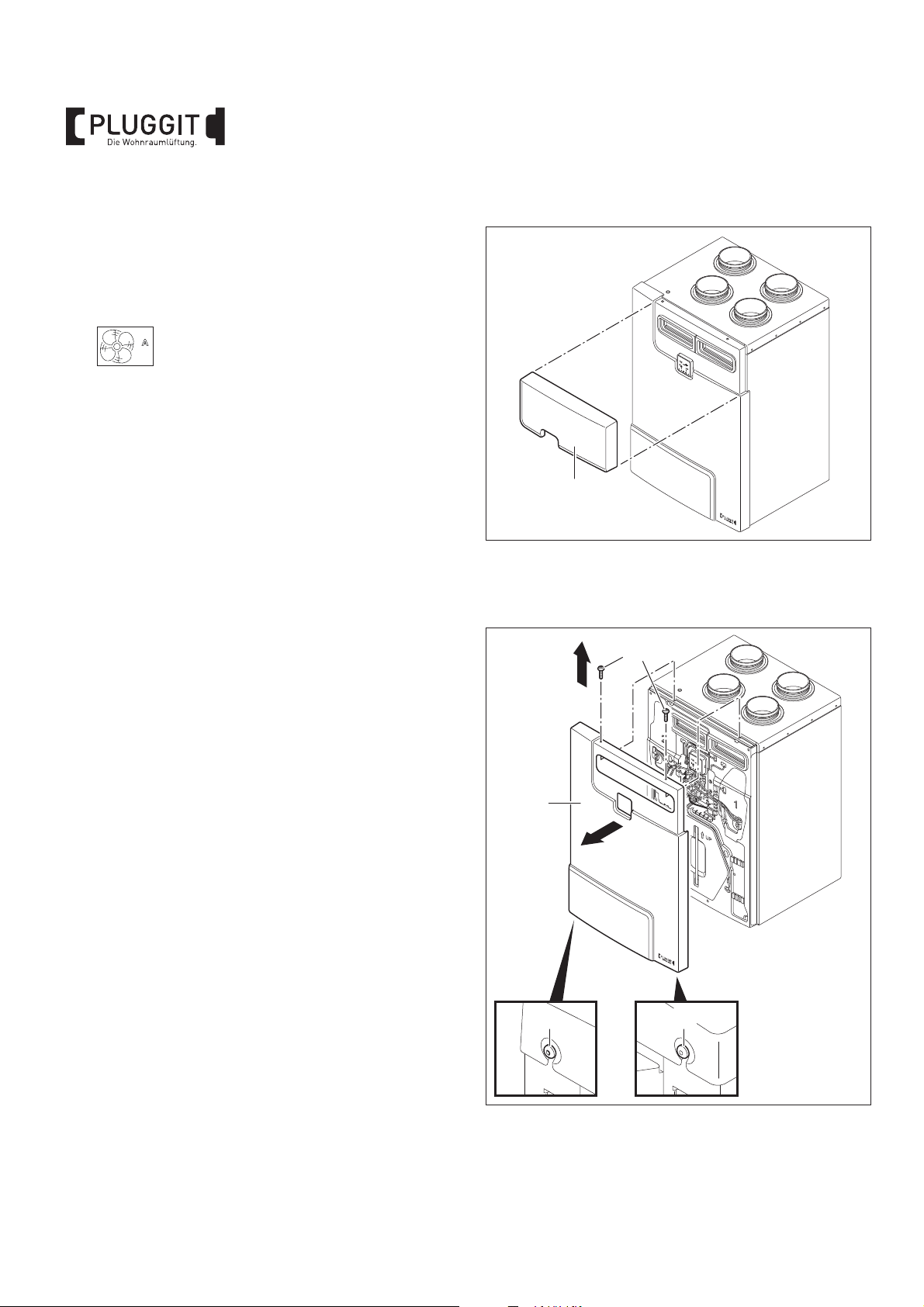

1. Filterabdeckung (20) entfernen.

2222

Kondensatanschluss (15) verwenden.

BIA ASPV / ASPV-E

M+P-26A-2129

M+P-26A-2131

2. Schrauben Torx 30 (22) unten am Gerät lösen.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

4. Frontabdeckung (23) entfernen (Pfeil 2).

Page 17

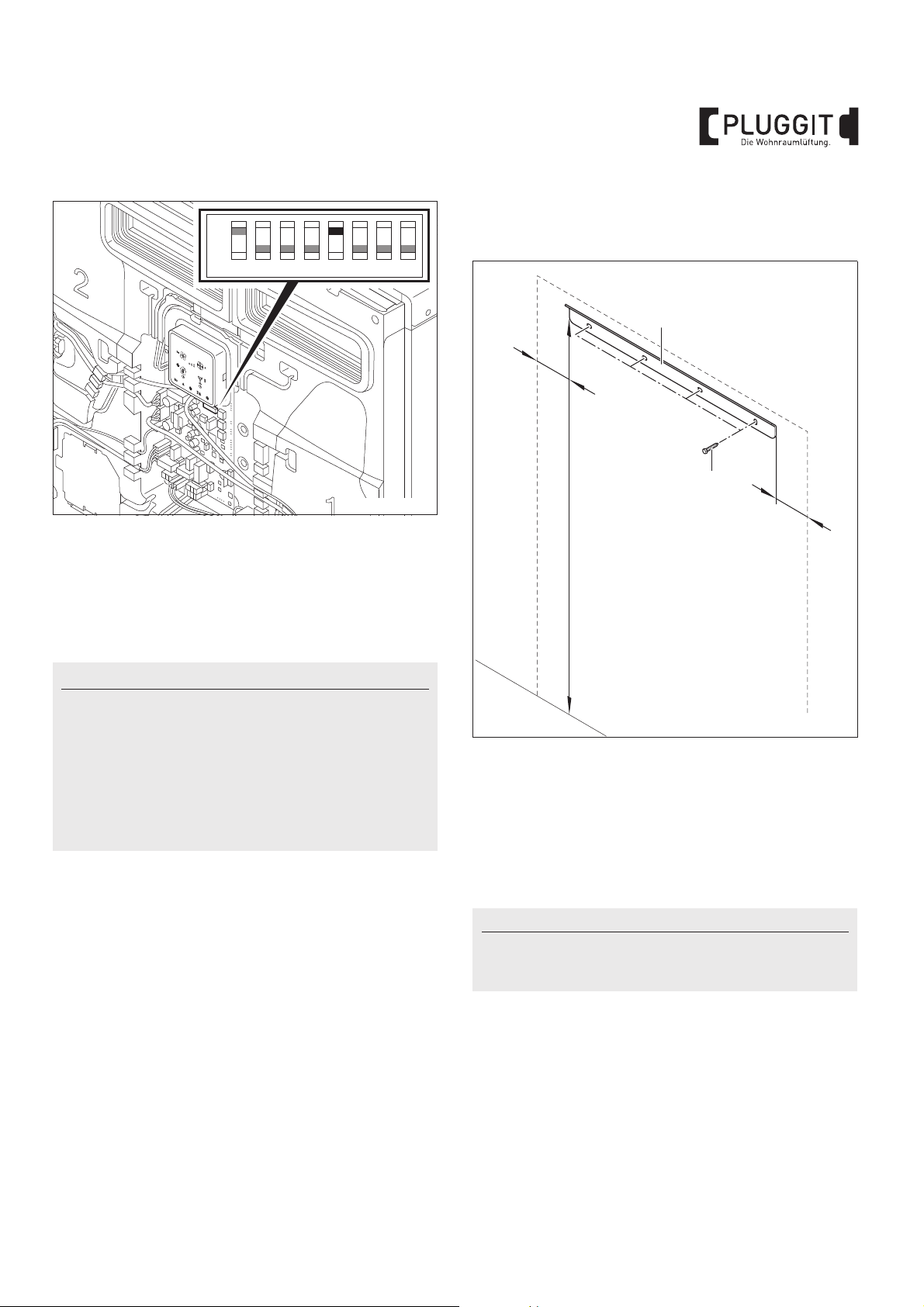

M+P-26A-2133

off

123 4 56

5. Kippcodierschalter 5 auf die gewünschte Position

stellen. on = Version A (Werkseinstellung) off = Version B

M+P-26A-2132

5.3. WOHNRAUMLÜFTUNGSGERÄT INSTALLIEREN

5.3.1. Wandschiene befestigen

Wandschiene aus Lieferumfang

Hinweis:

Alle nachfolgenden Beschreibungen gelten für die Geräteserie ASPV und ASPV-E und sind am Wohnraumlüftungsgerät ASPV der Version A (Auslieferzustand) dargestellt. Bei der Installation der Wohnraumlüftungsgeräte auf umgeschalteter Version B ist sinngemäß vorzugehen.

Die Wohnraumlüftungsgeräte müssen für alle Wartungs- und Reparaturarbeiten frei zugänglich sein.

1. Wandschiene (18) waagerecht ausrichten und Bohrlöcher erstellen.

A min. 200 mm

(links und rechts von der Wand entfernt)

B Abstand Kondensatanschluss plus Höhe Wohnraum-

lüftungsgerät, siehe Seite 9

2. Wandschiene (18) mit Schrauben (24) festschrauben.

Hinweis:

Schrauben (24) sind nicht im Lieferumfang enthalten. Schrauben (24) mit passenden Dübeln entsprechend dem Mauerwerk wählen.

BIA ASPV / ASPV-E

Page 18

Wandschiene ASPV-DH (optionales Zubehör)

M+P-26A-2279

Soll die Außen- und Fortluftleitung direkt hinter dem Wohnraumlüftungsgerät nach außen geführt werden, kann ggf. der Abstand zwischen Wand und Gerät mit Verbau der im Lieferumfang enthaltenen Wandschiene zu klein sein.

Bei Bedarf kann diese Wandschiene durch die Wandschiene ASPV-DH (optionales Zubehör) ersetzt werden.

1. Wandschiene ASPV-DH (76) und (77) waagerecht ausrichten und Bohrlöcher erstellen. A mind. 200 mm

(links oder rechts von der Wand entfernt)

B 565 mm C 655 mm D 390 mm (inkl. Platzbedarf für Kondensatanschluss)

2. Wandschiene ASPV-DH (76) und (77) mit Schrauben (78) befestigen.

M+P-26A-2280

3. Gummilippe (79) auf Wandschiene ASPV-DH (76) schieben.

4. Gummipuffer (80) auf Wandschiene ASPV-DH (77) kleben.

Hinweis:

Schrauben (78) sind nicht im Lieferumfang enthalten. Schrauben (78) mit passenden Dübeln entsprechend dem Mauerwerk wählen.

BIA ASPV / ASPV-E

Page 19

5.3.2. Wohnraumlüftungsgerät einhängen

M+P-26A-2134

Hinweis:

Die nachfolgende Beschreibung zeigt das Einhängen des Wohnraumlüftungsgeräts mit der Wandschiene aus dem Lieferumfang. Bei Verwendung der Wandschiene ASPV-DH brauchen die Abstandspuffer (73) nicht aufgeklebt zu werden.

1. Abstandspuffer (73) innerhalb des dargestellten Bereichs auf die Rückseite des Wohnraumlüftungsgeräts (1) festkleben.

2. Wohnraumlüftungsgerät (1) in Wandschiene (18) einhängen.

3. Lot- und waagerechte Aufhängung des Wohnraumlüftungsgeräts (1) mittels Wasserwaage kontrollieren.

BIA ASPV / ASPV-E

Page 20

5.3.3. Kondensatleitung anschließen

M+P-26A-2188

Hinweis:

Die folgende Beschreibung dient als Installationsvorschlag für die Installation der Kondensatleitung.

1. Kondensatleitung (19) mit beiliegender Klemmschelle (60) am Kondensatanschluss (11) befestigen und in einer Siphonschleife in einen Trichter oder einen Siphon einhängen.

Hinweis:

Bei Umbau des Wohnraumlüftungsgeräts auf die Version B muss der Blinddeckel des Kondensatanschlusses umgesetzt werden.

2. Wasser in die Kondensatleitung (19) einfüllen und auf eine vorgegebene Mindest-Füllstandshöhe von ca. 100 mm (Maß A) achten.

BIA ASPV / ASPV-E

Page 21

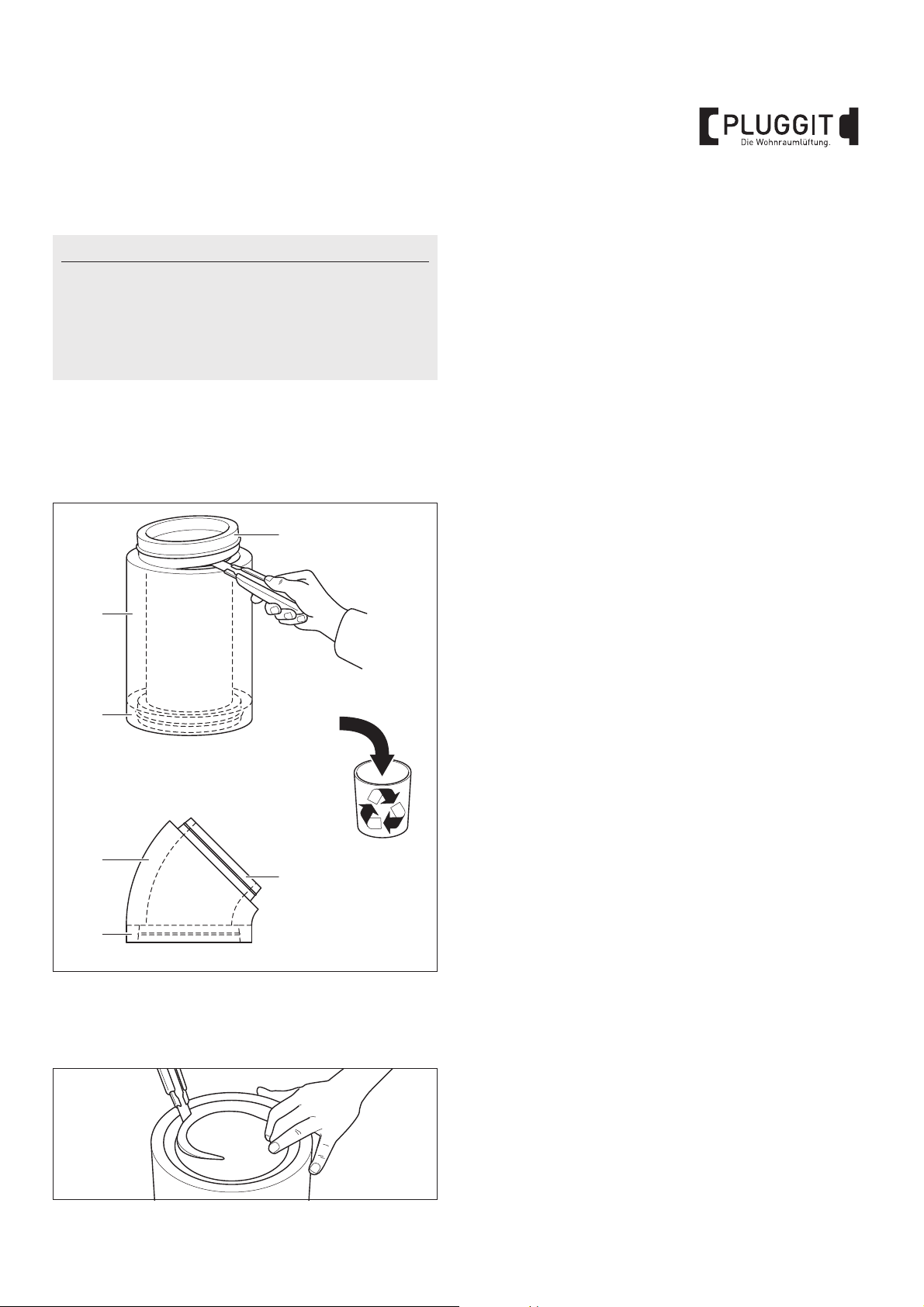

5.4. AUßEN- UND FORTLUFTLEITUNG INSTALLIEREN

Hinweis:

Die folgende Beschreibung dient als Installationsbeispiel der Außen- und Fortluftleitung. Je nach baulichen Gegebenheiten, können die Leitungen auch ausgehend von der Außenwand zum Wohnraumlüftungsgerät installiert werden. Es ist eine verspannungsfreie Installation zu gewährleisten.

Damit die IsoPlugg Dämmrohre und IsoPlugg Bögen auf die Anschlussstutzen am Wohnraumlüftungsgerät montiert werden können, müssen je nach Installationsreihenfolge die Nippel oder Muffen der Rohre bzw. Bögen flächenbündig abgeschnitten werden.

M+P-26A-2187

1. Je nach Reihenfolge bei der Installation der Leitungen Nippel (63) oder Muffe (64) der IsoPlugg Dämmrohre (65) bzw. der IsoPlugg Bögen (66) abschneiden und entsorgen.

M+P-26A-1913

2. Zur leichteren Installation die Schnittstellen anfasen.

BIA ASPV / ASPV-E

Page 22

5.5. WETTERSCHUTZGITTER WSG DOPPELT, WAAGERECHT INSTALLIEREN

5.5.1. Einbaulage Wetterschutzgitter

I II

I Fortluftauslass II Außenlufteinlass

M+P-26A-2328

WSG125D WSG125D-VA WSG125D-1 WSG150D WSG150D-VA WSG150D-1 WSG180D-1

Breite Gitter (A) 452 mm 452 mm 492 mm 502 mm 502 mm 545 mm 552 mm Höhe Gitter (B) 295 mm 295 mm 295 mm 327 mm 327 mm 327 mm 327 mm Tiefe Gitter (C) 76mm 76mm 76mm 95mm 95mm 95mm 95mm Durchmesser

Stutzen (D) Länge Stutzen (E) 99mm 99mm 99mm 99mm 99mm 99mm 99mm Achsabstand (F) 205 mm 205 mm 245 mm 230 mm 230 mm 275 mm 275 mm

BIA ASPV / ASPV-E

124 mm 124 mm 124 mm 149 mm 149 mm 149 mm 179 mm

Page 23

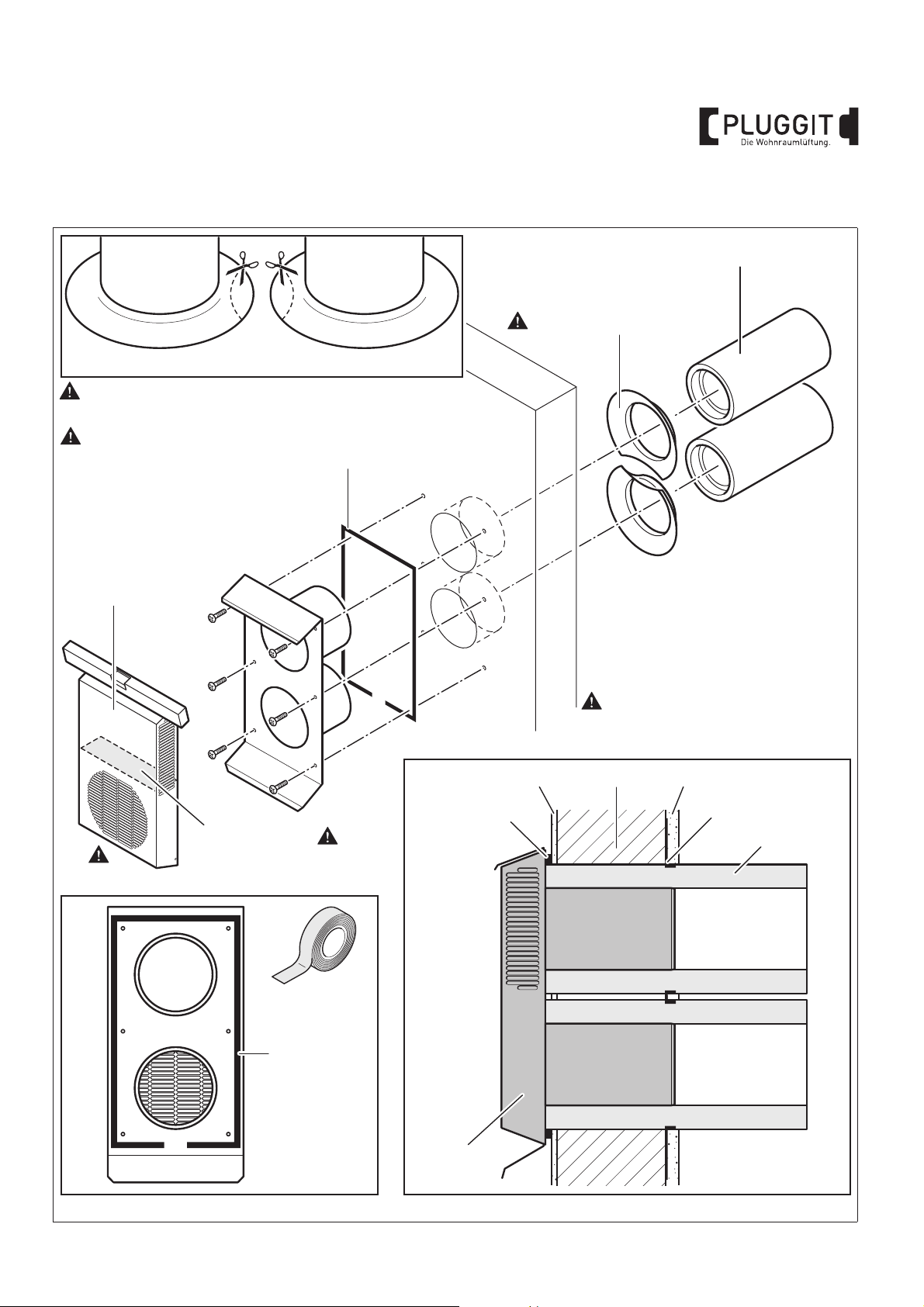

5.5.2. Wetterschutzgitter installieren

WSGxxxD

Mauer

IsoPlugg-Rohr

Dichtband

WSGxxxD

InnenputzAußenputz

Abdichtmanschette

Dichtband

Isolierstreifen

Abdichtmanschette

IsoPlugg-Rohr

M+P-26A-1714

Die Abdichtmanschette auf der Wandinnenseite (Massivwand unter dem Innenputz) installieren.

Isolierstreifen an der Gittertrennwand Fortluft/Außenluft anbringen.

Der Fortluftauslass befindet sich auf der Frontseite des WSGxxxD.

BIA ASPV / ASPV-E

Page 24

5.6. WETTERSCHUTZGITTER WSG DOPPELT, SENKRECHT INSTALLIEREN

5.6.1. Einbaulage Wetterschutzgitter

I II

I Fortluftauslass II Außenlufteinlass

WSG125DS WSG125DS-VA WSG150DS WSG150DS-VA

Breite Gitter (A) 245 mm 245 mm 270 mm 270 mm Höhe Gitter (B) 498 mm 498 mm 557 mm 557 mm Tiefe Gitter (C) 76 mm 76 mm 93 mm 93 mm Durchmesser Stutzen (D) 124mm 124 mm 149 mm 149 mm Länge Stutzen (E) 99mm 99mm 99mm 99mm Achsabstand (F) 205 mm 205 mm 230 mm 230 mm

M+P-26A-2329

BIA ASPV / ASPV-E

Page 25

5.6.2. Wetterschutzgitter installieren

WSGxxxDS

Isolierstreifen

Mauer

IsoPlugg-Rohr

Dichtband

WSGxxxDS

Innenputz

Außenputz

Abdichtmanschette

Dichtband

Abdichtmanschette

IsoPlugg-Rohr

Dichtband

M+P-26A-1715

Die Abdichtmanschette auf der Wandinnenseite (Massivwand unter dem Innenputz) installieren.

Isolierstreifen an der Gittertrennwand Fortluft/Außenluft anbringen.

Der Fortluftauslass befindet sich auf der Frontseite des WSGxxxDS.

BIA ASPV / ASPV-E

Page 26

5.7. ANSCHLUSS BEDIENTEIL ASP-FB

Hinweis:

Das Bedienteil kann bei Bedarf an der Wand (Aufputz) mit einer maximalen Kabellänge von 30 m installiert werden.

Pluggit empfiehlt eine geschirmte Steuerleitung 4 x 0,75 mm² zu verwenden.

2222

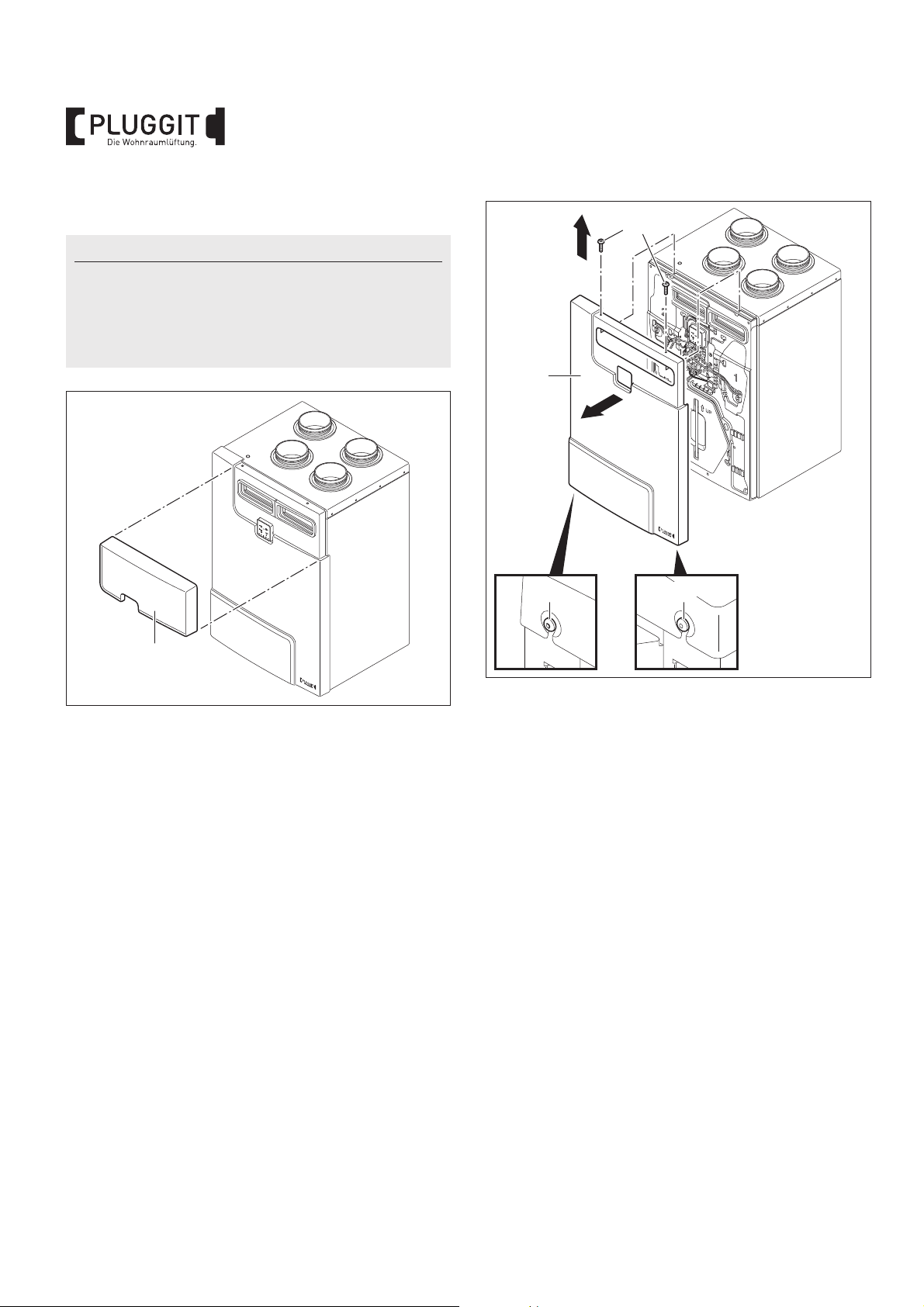

1. Filterabdeckung (20) entfernen.

M+P-26A-2130

M+P-26A-2131

2. Schrauben Torx 30 (22) unten am Gerät lösen.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

4. Frontabdeckung (23) entfernen (Pfeil 2).

BIA ASPV / ASPV-E

Page 27

29 55

M+P-26A-2137

blau

rot weiß grün

12V

A B

5. Bedienteil (7) aus dem Wohnraumlüftungsgerät herausziehen und Blinddeckel (72) in das Wohnraumlüftungsgerät einsetzen.

6. Kabel (29) am Anschluss (24) anschließen.

8. Kabel (29) aus Wandausbruch in Unterputzdose (75) führen.

M+P-26A-2281

Hinweis:

Die Unterputzdose (75) ist nicht im Lieferumfang enthalten und muss bauseitig gestellt werden.

7. Bohrungen für Abdeckung Bedienteil (28) am gewünschten Verbauort erstellen.

9. Unterputzdose (75) in Wandausbruch einsetzen.

10.Kabel (29) an Stecker (55) anschließen.

11. Bedienteil (7) in Unterputzdose (75) einsetzen und festschrauben.

Hinweis:

Schrauben sind nicht im Lieferumfang enthalten. Schrauben mit passenden Dübeln entsprechend dem Mauerwerk wählen.

12. Wohnraumlüftungsgerät ans Stromnetz anschließen.

BIA ASPV / ASPV-E

Page 28

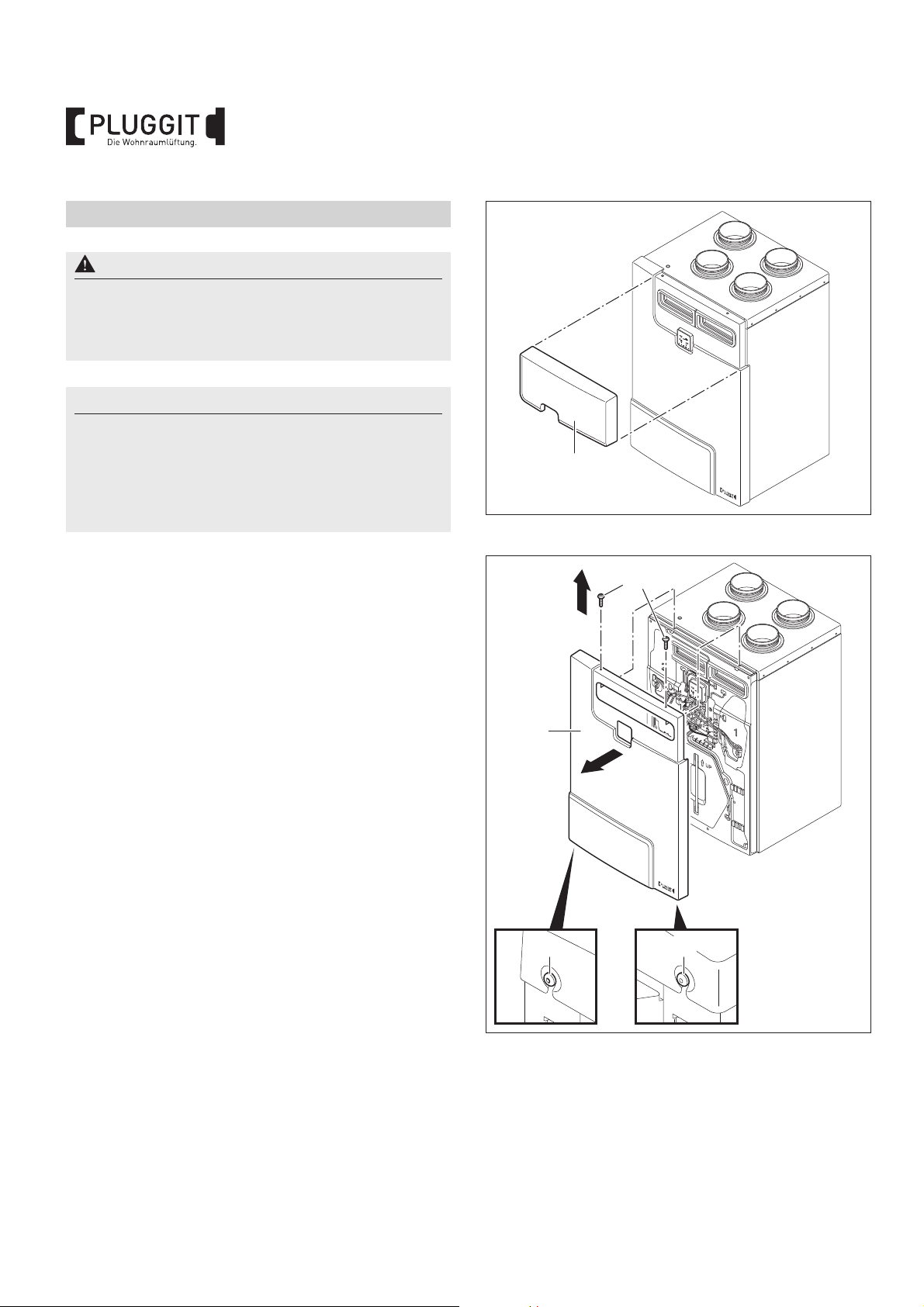

6. INBETRIEBNAHME (FACHPERSONAL)

2222

M+P-26A-2131

Warnhinweis:

Die Inbetriebnahme des Wohnraumlüftungsgeräts darf nur von qualifiziertem Fachpersonal durchgeführt werden, sonst kann es zu Verletzungen oder Beschädigungen kommen.

Hinweis:

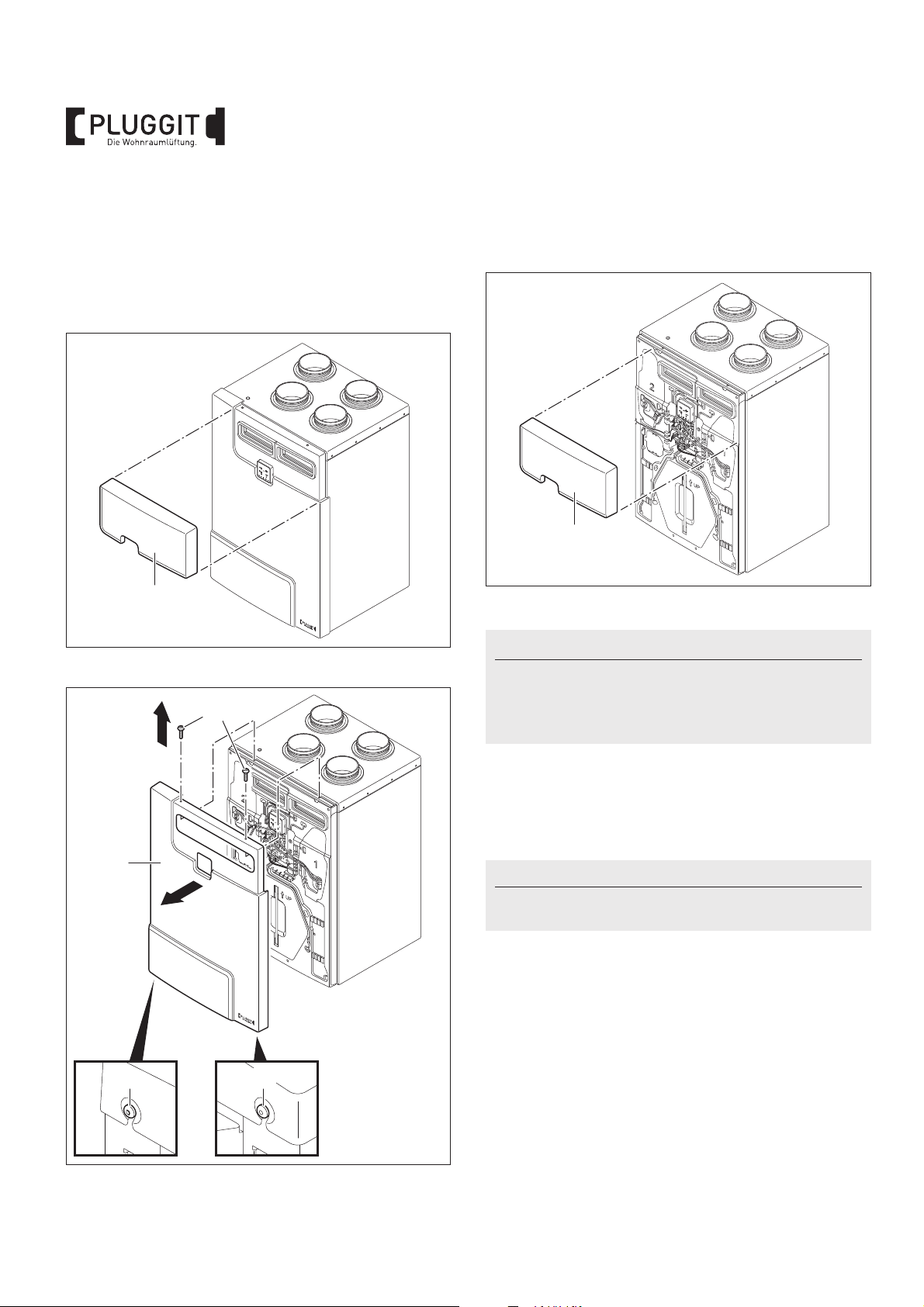

6.1. HINWEISE ZUR INBETRIEBNAHME

• Vor der Inbetriebnahme muss die Anlage inkl. aller Luftleitungen auf mögliche Schmutzrückstände oder Fremdkörper kontrolliert und bereinigt werden.

• Alle elektrischen Sicherheitseinrichtungen sind fachgerecht angeschlossen, eingestellt und betriebsbereit.

M+P-26A-2130

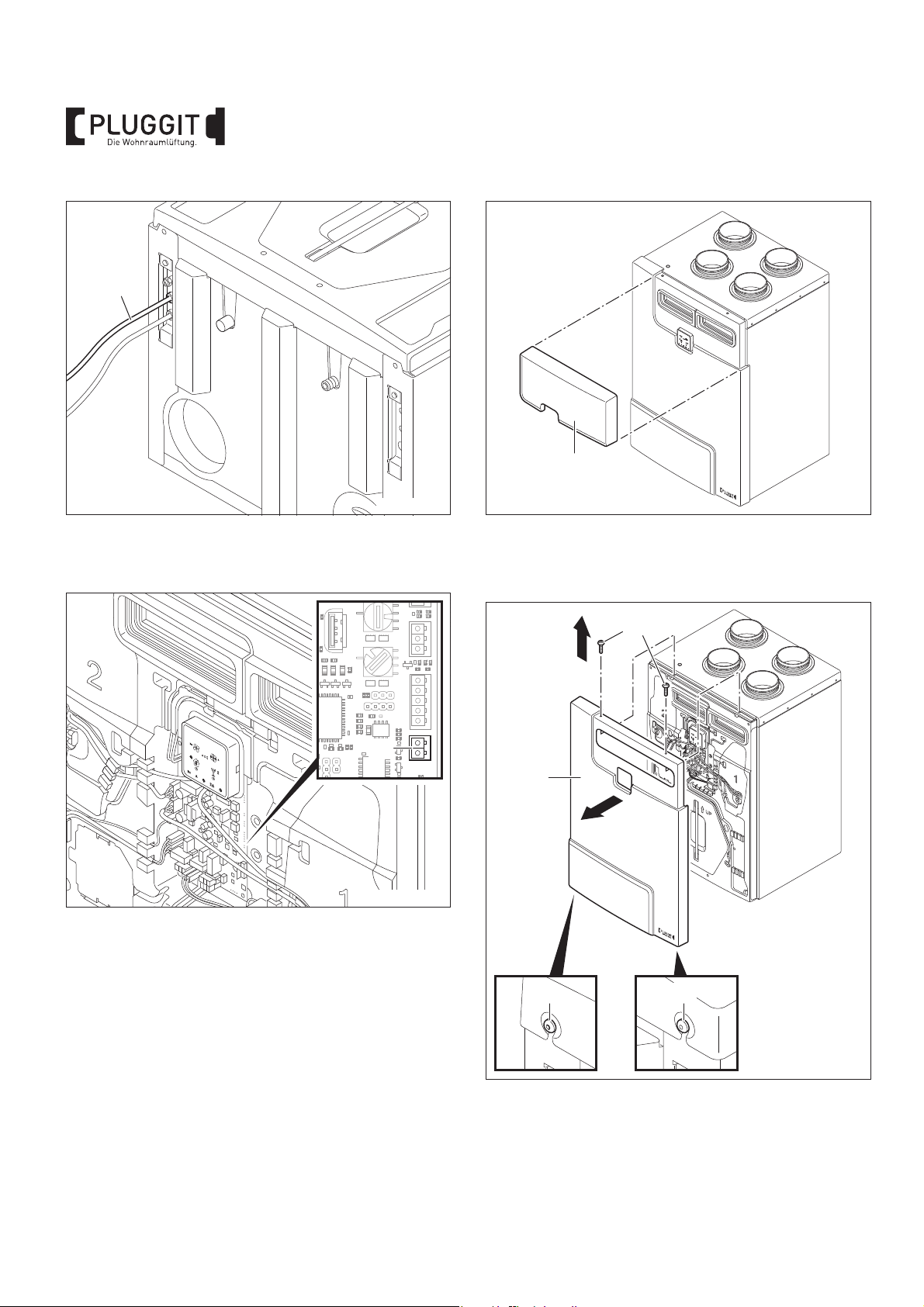

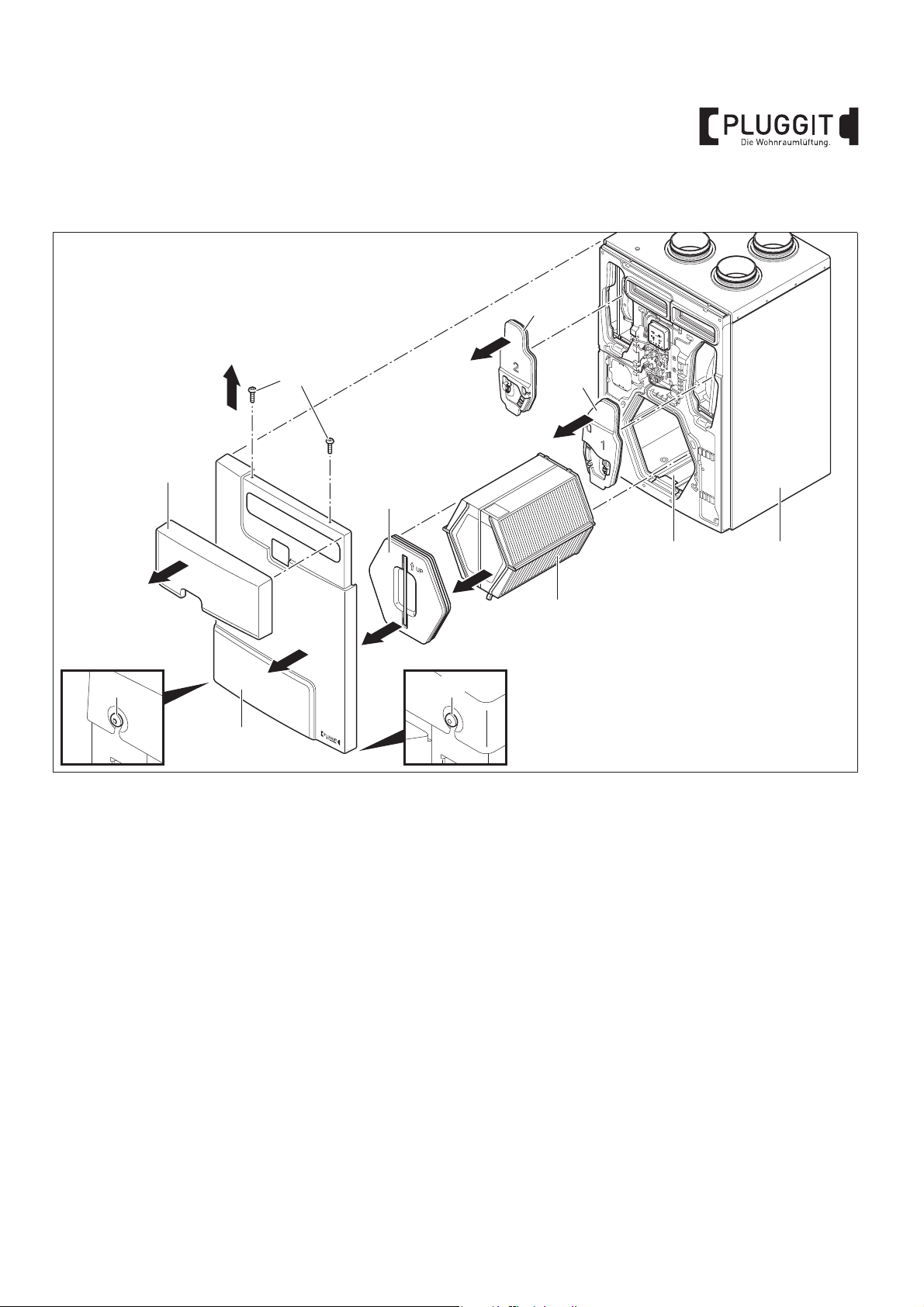

1. Filterabdeckung (20) entfernen.

6.2. VOLUMENSTRÖME EINSTELLEN

Die Volumenströme sind dem „Lösungsvorschlag“ zu entnehmen. Die Einstellung der Volumenströme kann durch unterschiedliche Methoden erfolgen:

• pV-Kennlinien, siehe Seite 26.

• delta p-Werte Ventilatoren (Differenzdruck), siehe Seite 32.

• ServoFlow Kit (optionales Zubehör), siehe Seite 37.

Vor dem Einstellen der Volumenströme muss die Kondensatleitung installiert und befüllt sein. Es muss eine Wasservorlage im Kondensatanschluss vorhanden sein. Diese kontrollieren und sicherstellen.

6.2.1. Nennluftvolumenstrom (Abluft) nach pV-Kenn-

Der Nennluftvolumenstrom (Abluft) ist dem „Lösungsvorschlag“ zu entnehmen.

linien einstellen

2. Schrauben Torx 30 (22) unten am Gerät lösen.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

4. Frontabdeckung (23) entfernen (Pfeil 2).

BIA ASPV / ASPV-E

Page 29

M+P-26A-2283

5. Filterabdeckung (20) wieder einsetzen.

6. Stromversorgung des Wohnraumlüftungsgeräts herstellen.

7. Lüftungsstufe V3 am Bedienteil einschalten, siehe Seite 54 und Seite 55.

Hinweis:

Die Werte aus den nachfolgenden Diagrammen beziehen sich auf die Einstellung der Lüfterstufe V3 (Nennluft).

M+P-26A-2215

8. Entsprechend der Vorgaben des „Lösungsvorschlags“ kann der Nennluftvolumenstrom (Abluft) anhand der pV-Kennlinien mit dem Drehcodierschalter (27) eingestellt werden, siehe nachfolgende Diagramme.

In der Werkseinstellung steht der Drehcodierschalter (27) auf Position 4.

Zur Einstellung des Betriebspunktes empfiehlt Pluggit, falls keine Berechnung des Anlagendruckverlustes vorliegt, den ersten Einstellpunkt bei 100 Pa Anlagenbetriebsdruck zu wählen. Es ist der Wert derjenigen Kennlinie einzustellen, die dem Schnittpunkt zwischen Nennluftvolumenstrom und 100 Pa am nächsten liegt. Anschließend sind die Ab- und Zuluftströme zu prüfen und ggf. durch eine Nachjustierung mit den Drehcodierschalter (27) (Abluft) und Drehcodierschalter (28) (Zuluft) vorzunehmen.

BIA ASPV / ASPV-E

Page 30

ASPV1.0 / ASPV1.0-E

320

[Pa]

300

280

260

240

220

200

180

160

140

120

100

E D C

B A

9 8

7 6 5 4

0 20406080100

[Pa] Druckverlust [m³/h] Nennluftvolumenstrom (Abluft)

120 140 160 180 200

/h]

I Anlagenbetriebsdruck

M+P-26A-2309

BIA ASPV / ASPV-E

Page 31

ASPV2.0 / ASPV2.0-E

340

320

300

280

260

240

B A

[Pa]

220

200

9 8

180

160

6 5

140

3 2

120

100

0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 340

[Pa] Druckverlust [m³/h] Nennluftvolumenstrom (Abluft)

[m3/h]

I Anlagenbetriebsdruck

BIA ASPV / ASPV-E

M+P-26A-2310

Page 32

ASPV3.0 / ASPV3.0-E

425

[Pa]

400

375

350

325

300

275

250

225

200

175

150

125

9 8

7 6

5 4

100

0 50 100 150 200 250 300 350 400380 450

[Pa] Druckverlust [m³/h] Nennluftvolumenstrom (Abluft)

BIA ASPV / ASPV-E

/h]

I Anlagenbetriebsdruck

M+P-26A-2311

Page 33

Abgleich Volumenströme

Das Verhältnis der Volumenströme zwischen Zu- und Abluft kann eingestellt werden. Der Zuluftvolumenstrom wird prozentual an die Abluftvolumenstromdrehzahl durch Drehen am Drehcodierschalter (28) angepasst, siehe nachfolgende Tabelle. Pluggit empfiehlt einen Abluftvolumenstromüberschuss von +5 %.

Drehcodierschalter (28) auf erforderliches Verhältnis einstellen (Werkseinstellung Position 0 = Drehzahl Ventilatoren identisch).

Position Drehcodierschalter (28)

Änderung der Drehzahl des Zuluftventilators [rpm]

89ABCDEF012345 6 7

-32 % -28 % -24 % -20 % -16 % -12 % -8 % -4 % 0 +4 % +8 % +12 % +16 % +20 % +24 % +28 %

M+P-26A-2216

Reduzierung der Drehzahlen [rpm]

des Zuluftventilators

Erhöhung der Drehzahlen [rpm]

des Zuluftventilators

BIA ASPV / ASPV-E

Page 34

6.2.2. Nennluftvolumenstrom (Abluft) mit Differenz-

2222

M+P-26A-2131

druckmessgerät einstellen

Der Nennluftvolumenstrom (Abluft) ist dem „Lösungsvorschlag“ zu entnehmen.

Pluggit empfiehlt einen Abluftvolumenstromüberschuss von +5 %.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

4. Frontabdeckung (23) entfernen (Pfeil 2).

M+P-26A-2283

5. Filterabdeckung (20) wieder einsetzen.

1. Filterabdeckung (20) entfernen.

M+P-26A-2130

Hinweis:

Die Einstellung des Nennluftvolumenstroms (Abluft) erfolgt immer als Erstes. Dazu am Kippcodierschalter (5) kontrollieren, welche Version eingestellt ist (Version A oder Version B), siehe Seite 13.

6. Stromversorgung des Wohnraumlüftungsgeräts herstellen.

7. Lüftungsstufe V3 am Bedienteil einschalten, siehe Seite 54 und Seite 55.

Hinweis:

Die Werte aus den nachfolgenden Tabellen beziehen sich auf die Einstellung der Lüfterstufe V3 (Nennluft).

2. Schrauben Torx 30 (22) unten am Gerät lösen.

BIA ASPV / ASPV-E

Page 35

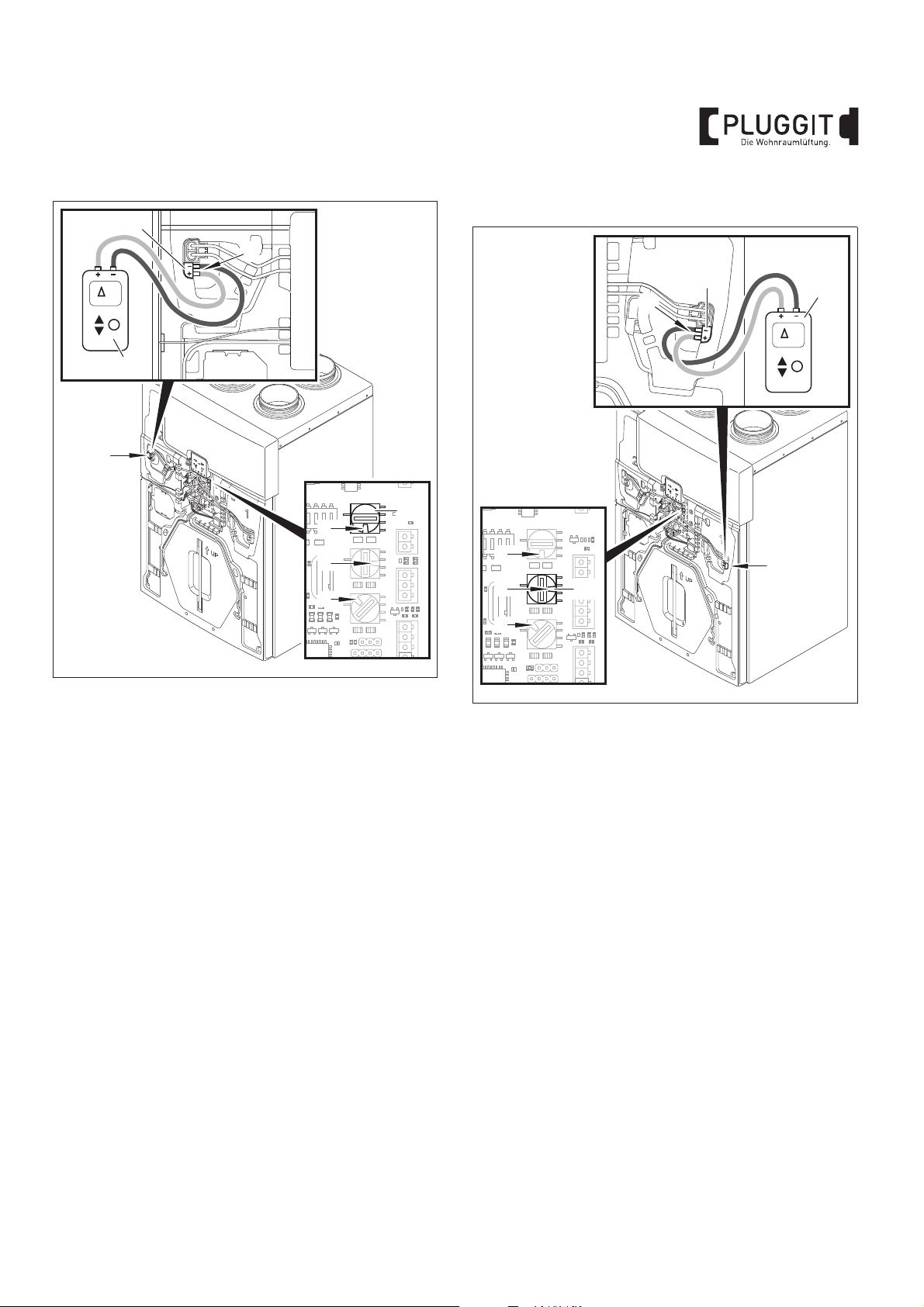

Zuluftvolumenstrom einstellen

XXXX

M+P-26A-2189

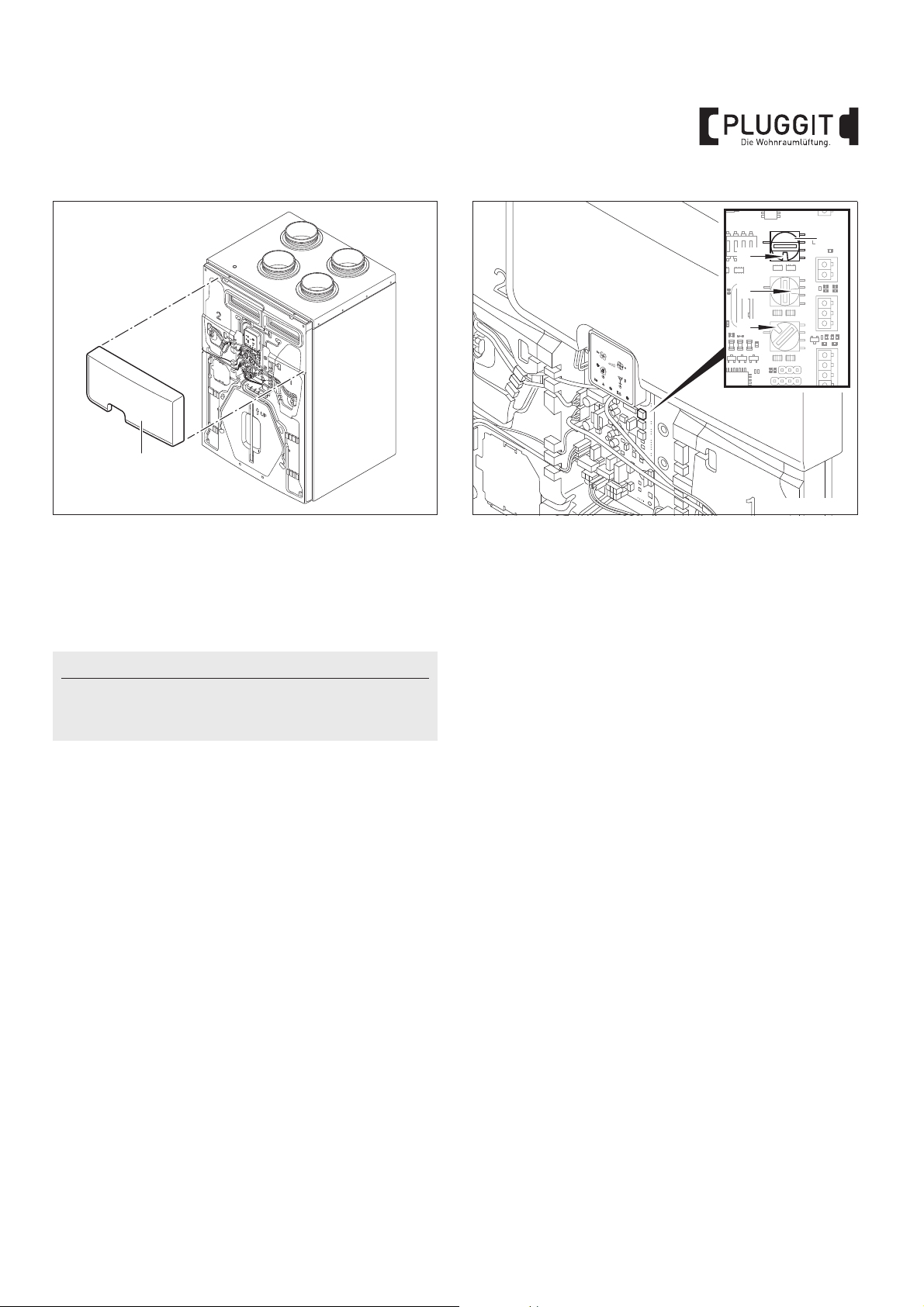

8. Kappe vom Differenzdruckstutzen 2 (46) abziehen.

9. Differenzdruckmessgerät (67) am Differenzdruck-

stutzen 2 (46) anschließen und Differenzdruck [Pa] ablesen. Auf den korrekten Anschluss von + und - achten (+/+ und -/-).

10. Nennluftvolumenstrom (Abluft) aus dem „Lösungsvorschlag“ entnehmen.

11.Drehcodierschalter (27) drehen, bis der gewünschte Differenzdruck (= Nennluftvolumenstrom) am Differenzdruckmessgerät (67) angezeigt wird. Werte entsprechend des Wohnraumlüftungsgeräts aus den nachfolgenden Tabellen entnehmen.

Beispiel für ASPV2.0 / ASPV2.0-E:

1. Der Nennluftvolumenstrom (Abluft) aus dem

„Lösungsvorschlag“ beträgt 170 m³/h.

2. In der Tabelle für ASPV2.0 / ASPV2.0-E den Wert

170 m³/h, 15-16 Pa, heraussuchen.

3. Drehcodierschalter (27) solange drehen, bis am

Differenzdruckmessgerät (67) 15-16 Pa angezeigt wird.

XXXX

M+P-26A-2190

1. Kappe vom Differenzdruckstutzen 1 (51) abziehen.

2. Differenzdruckmessgerät (67) am Differenzdruck-

stutzen 1 (51) anschließen und Differenzdruck [Pa] ablesen. Auf den korrekten Anschluss von + und - achten (+/+ und -/-).

3. Zuluftvolumenstrom aus dem „Lösungsvorschlag“ entnehmen.

4. Drehcodierschalter (28) drehen, bis der gewünschte Differenzdruck am Differenzdruckmessgerät (67) angezeigt wird. Werte entsprechend des Wohnraumlüftungsgeräts aus den nachfolgenden Tabellen entnehmen.

Beispiel für ASPV2.0 / ASPV2.0-E:

1. Der Zuluftvolumenstrom aus dem „Lösungsvor-

schlag“ beträgt 160 m³/h.

2. In der Tabelle für ASPV2.0 / ASPV2.0-E den Wert

160 m³/h, 22-23 Pa bzw. 29 Pa, heraussuchen.

3. Drehcodierschalter (28) solange drehen, bis am

Differenzdruckmessgerät (67) folgender Wert angezeigt wird:

• Version A = 22-23 Pa

• Version A mit Vorheizregister = 29 Pa

BIA ASPV / ASPV-E

Page 36

Einstellung Abluft/Zuluft für ASPV1.0 / ASPV1.0-E

Version A Mit Vorheizregister

Ventilator 2 (Abluft)

Volumenstrom

[m³/h]

80 7-8 9-12 17-18

90 9-10 13-15 21-22 100 11-13 16-19 26-27 110 14-15 20-23 32-33 120 17-19 23-26 39-40 130 21-23 26-29 46-47 140 24-26 30-34 53-54 150 28-29 35-38 60-61 160 32-33 40-41 71-72

Version B Mit Vorheizregister

Volumenstrom

[m³/h]

80 9-10 7-8 12-13

90 11-12 9-10 15-16 100 14-15 11-12 19-20 110 18-19 14-15 24-25 120 21-22 18-19 27-28 130 24-25 21-22 32-33 140 29-30 24-25 37-38 150 33-34 28-29 43-44 160 38-39 33-34 48-49

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

Ventilator 1 (Abluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 1 (Zuluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 2 (Zuluft)

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

Ventilator 1 (Zuluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 2 (Zuluft)

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

BIA ASPV / ASPV-E

Page 37

Einstellung Abluft/Zuluft für ASPV2.0 / ASPV2.0-E

Version A Mit Vorheizregister

Ventilator 2 (Abluft)

Volumenstrom

[m³/h]

140 10-11 17-19 22 150 12-13 20-21 25 160 14-15 22-23 29 170 15-16 24-25 32 180 17-18 27-29 38 190 19-20 30-32 41 200 21-22 34-36 45 210 23-24 37-38 49 220 25-26 40-42 56 230 28-29 44-46 67 240 31-32 48-50 73 250 34-35 51-52 77

Version B Mit Vorheizregister

Volumenstrom

[m³/h]

140 14-15 11-12 17 150 17-18 13-14 20 160 19-20 15-16 22 170 25-26 16-17 25 180 28-29 19-20 27 190 32-33 21-22 31 200 34-35 22-23 34 210 37-38 25-26 38 220 41-42 27-28 42 230 46-47 29-30 47 240 49-50 32-33 53 250 51-52 35-36 56

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

Ventilator 1 (Abluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 1 (Zuluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 2 (Zuluft)

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

Ventilator 1 (Zuluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 2 (Zuluft)

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

BIA ASPV / ASPV-E

Page 38

Einstellung Abluft/Zuluft für ASPV3.0 / ASPV3.0-E

Version A Mit Vorheizregister

Ventilator 2 (Abluft)

Volumenstrom

[m³/h]

230 18-20 22-23 20 240 21-23 25-26 23 250 23-24 27-28 25 260 24-26 29-30 27 270 26-27 32-33 28 280 28-29 34-35 30 290 31-32 37-38 32 300 32-34 39-42 34 310 35-36 43-44 36 320 37-39 45-46 39 330 40-41 48-50 42 340 42-43 51-53 44 350 44-45 54-56 47 360 46-48 57-58 50 370 49-50 59-60 53 380 51-52 61-62 56

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

Ventilator 1 (Zuluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 1 (Zuluft)

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Version B Mit Vorheizregister

Ventilator 1 (Abluft)

Volumenstrom

[m³/h]

230 21-22 20-21 20-21 240 25-26 21-22 22-23 250 27-28 23-24 24-25 260 29-30 25-26 26-27 270 32-33 27-28 28-29 280 34-35 29-30 30-31 290 37-38 31-32 33-34 300 39-40 34-35 35-36 310 43-44 36-37 37-38 320 47-48 38-39 39-40 330 50-51 41-42 42-43 340 53-54 44-45 44-45 350 56-57 46-47 47-48 360 58-59 48-50 49-50 370 60-61 51-52 51-52 380 62-63 53-54 53-54

Differenzdruckstutzen 1/

Drehcodierschalter (28)

[Pa]

Ventilator 2 (Zuluft)

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

Ventilator 2 (Zuluft)

Differenzdruckstutzen 2/

Drehcodierschalter (27)

[Pa]

BIA ASPV / ASPV-E

Page 39

6.2.3. Nennluftvolumenstrom (Abluft) mit ServoFlow Kit

2222

M+P-26A-2131

einstellen (optionales Zubehör)

Das ServoFlow Kit ASP-SF ist als optionales Zubehör erhältlich. Es misst im Ventilatorgehäuse den Druck und reguliert durch Anpassen der Drehzahl den Luftvolumenstrom.

Die Installation und Inbetriebnahme ist der separaten Installations- und Betriebsanleitung zu entnehmen.

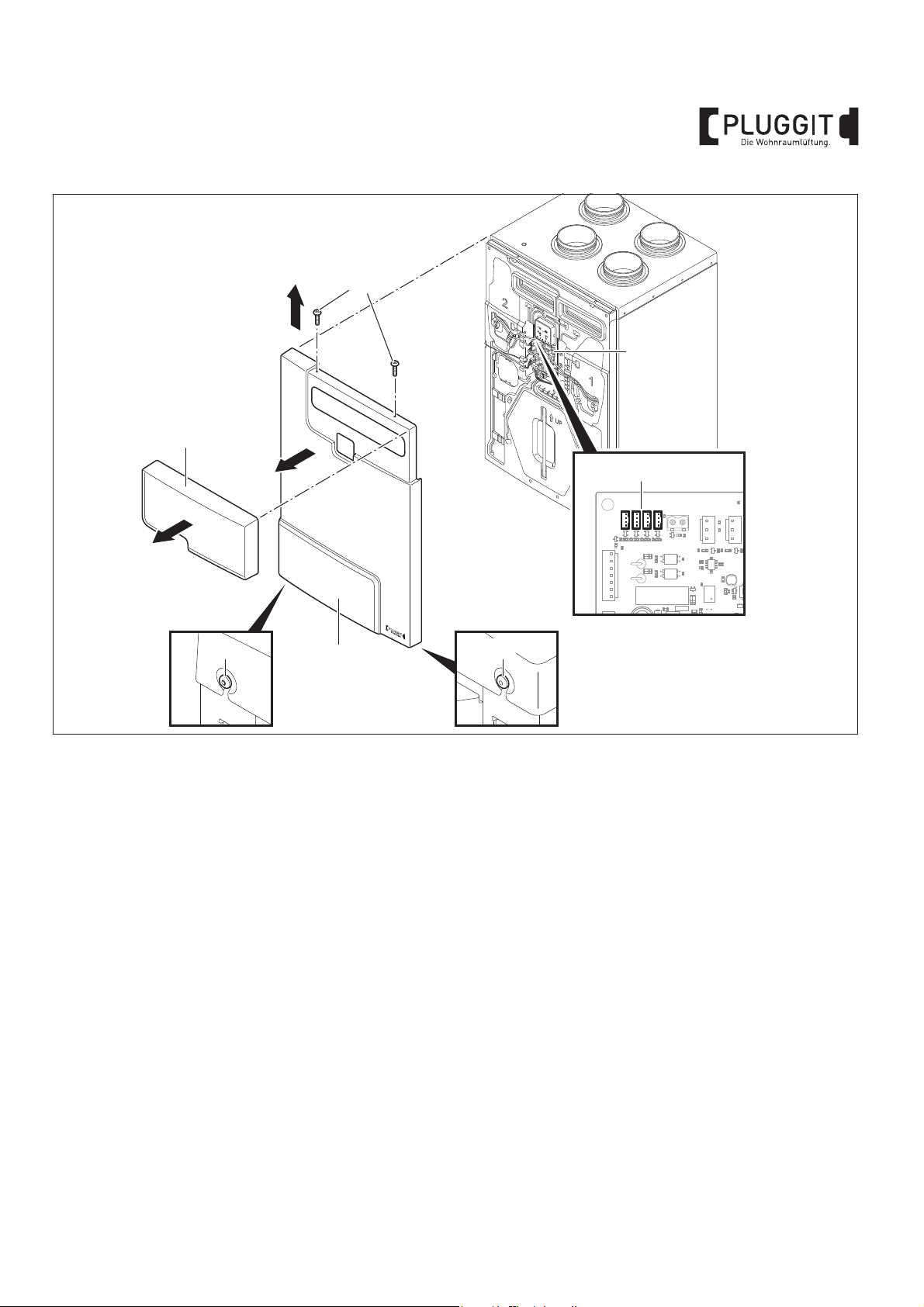

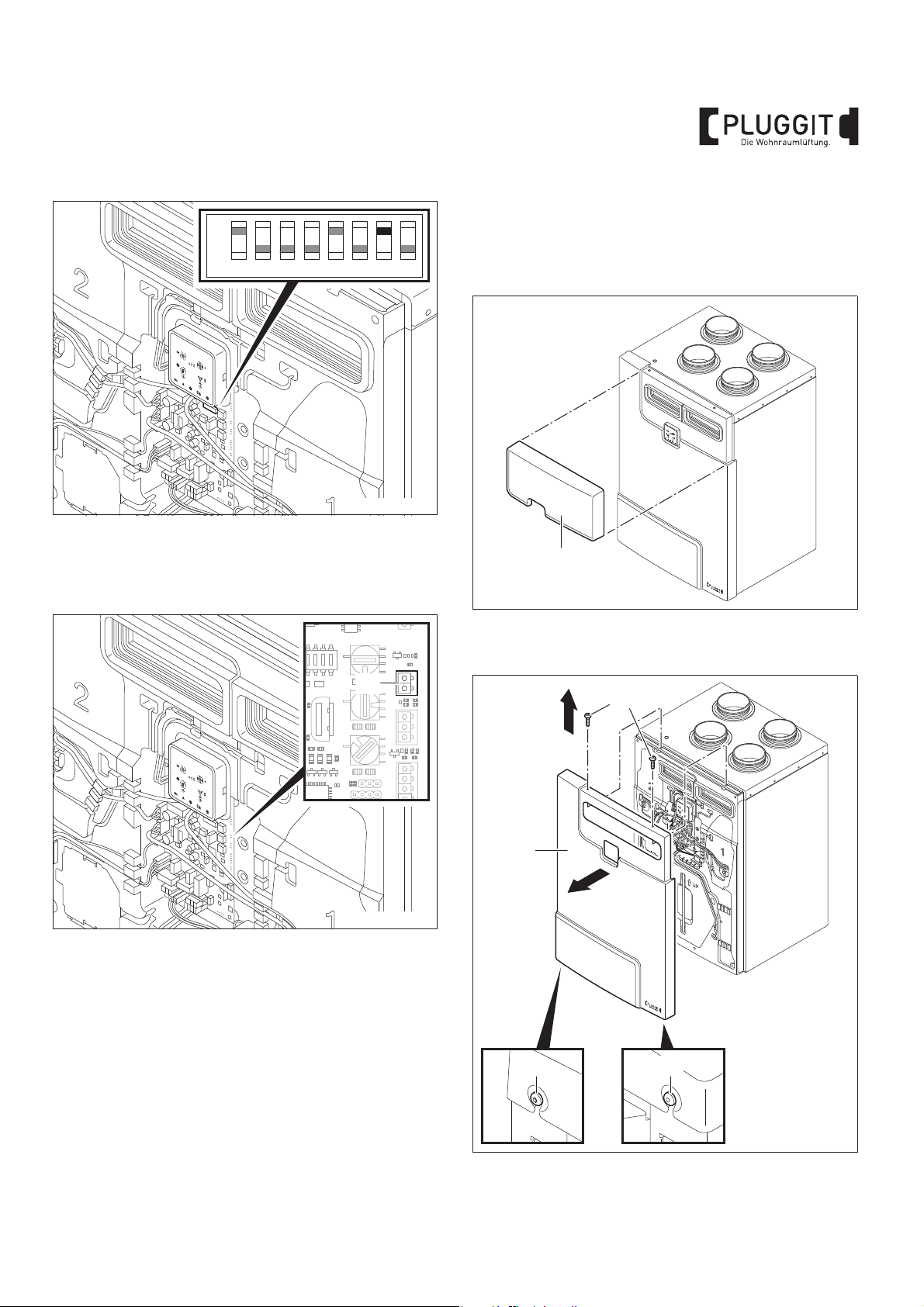

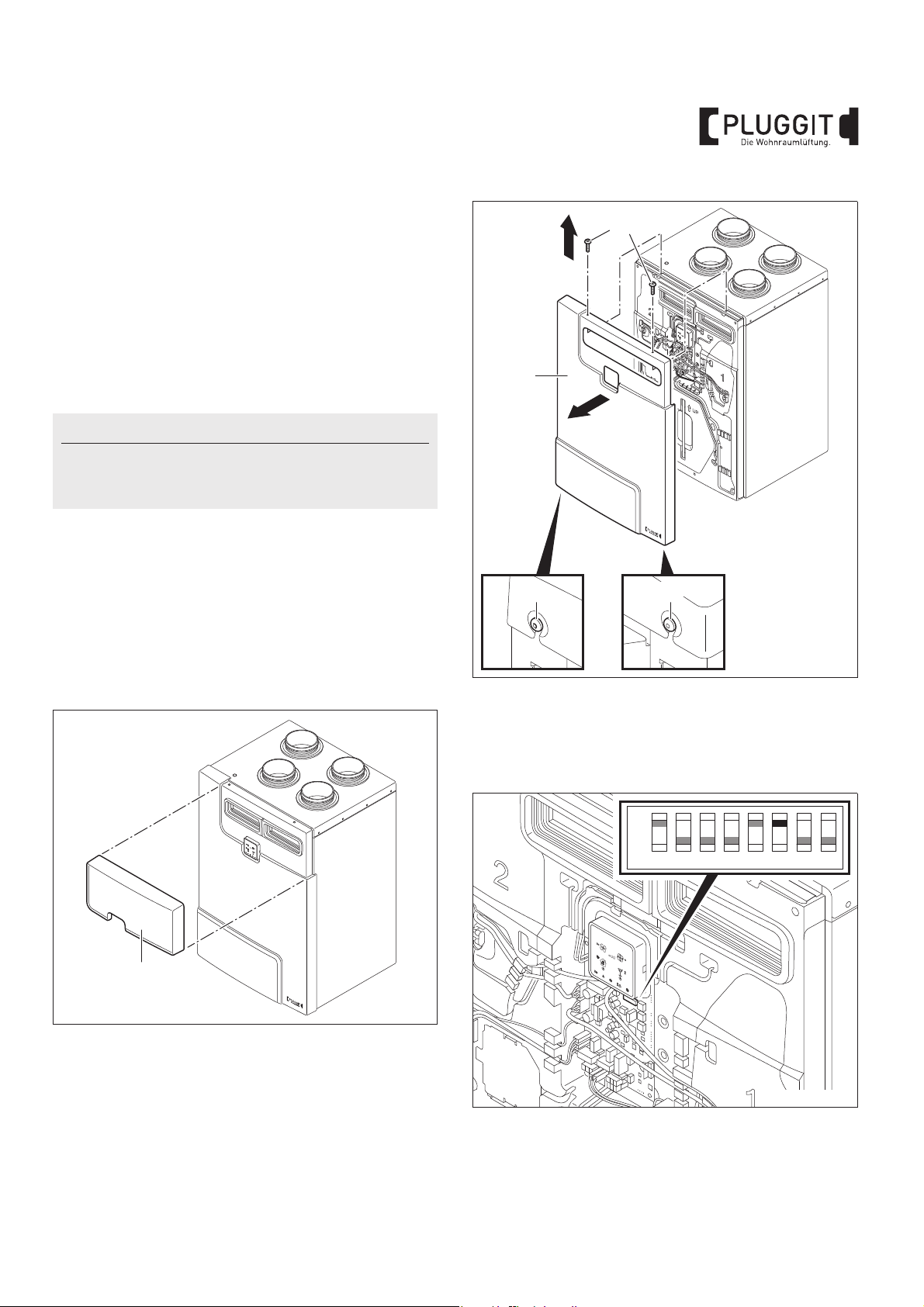

6.3. FEUCHTESENSOR FÜR AUTOMATIKMODUS AKTIVIEREN/DEAKTIVIEREN

Im Automatikmodus regelt das Wohnraumlüftungsgerät die Drehzahl anhand des eingestellten relativen Feuchtewerts in der Abluft. Dazu muss der Feuchtesensor aktiviert sein.

Werkseinstellung: „on“ = Aktiviert

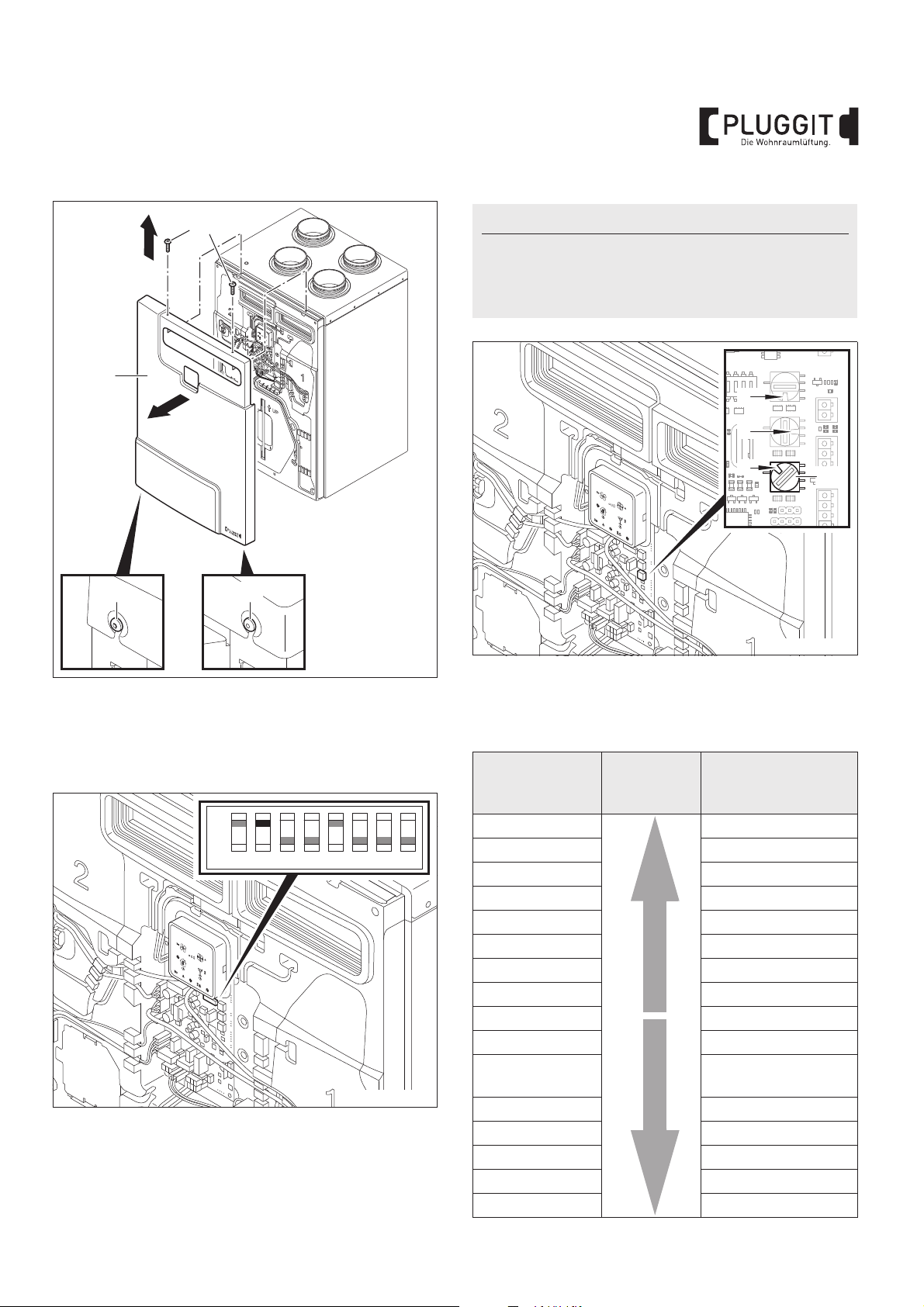

1. Stromversorgung vom Wohnraumlüftungsgerät

trennen.

2. Filterabdeckung (20) entfernen.

M+P-26A-2130

3. Schrauben Torx 30 (22) unten am Gerät lösen.

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

5. Frontabdeckung (23) entfernen (Pfeil 2).

off

123 4 56

6. Aktivieren: Kippcodierschalter 1 auf „on“ stellen. Die Feuchtesensorfunktion ist freigeschaltet.

Deaktivieren: Kippcodierschalter 1 auf „off“ stellen.

M+P-26A-2140

BIA ASPV / ASPV-E

Page 40

8. Frontabdeckung (23) mit Schrauben Torx 30 (21) und (22) festschrauben.

M+P-26A-2141

7. Drehcodierschalter (35) entsprechend der gewünschten Soll-Abluftfeuchte einstellen, siehe nachfolgende Tabelle (Werkseinstellung Position A).

Der obere Sollwert der Abluftfeuchte kann mittels des Drehcodierschalters (35) zwischen 60-90% eingestellt werden (Werkseinstellung 80%, Position A). Der untere Sollwert ist fest auf 45 % eingestellt. In dem eingestellten Bereich passt sich das Gerät stufenlos an. Wird der untere Sollwert unterschritten, läuft das Gerät mit Feuchteschutz. Wird der obere Sollwert überschritten, läuft das Gerät mit Nennluft.

9. Filterabdeckung (20) einsetzen.

10.Stromversorgung des Wohnraumlüftungsgeräts herstellen.

11. Taste ca. 5 Sekunden lang drücken, um den

Automatikmodus zu aktivieren.

6.4. VOC-SENSOR (OPTIONALES ZUBEHÖR) FÜR

AUTOMATIKMODUS AKTIVIEREN/DEAKTIVIEREN

Im Automatikmodus regelt das Wohnraumlüftungsgerät die Drehzahl anhand der in der Abluft gemessenen Schadstoffkonzentration. Dazu muss ein VOC-Sensor, ASPV-VOC (optionales Zubehör), installiert sein, siehe separate Betriebs- und Installationsanleitung.

Der VOC-Sollwert wird mittels des Drehcodierschalters (35) angepasst. Der obere Arbeitsbereich kann von 1100-2000 ppm eingestellt werden. Der untere Schwellenwert von 450 ppm ist fest programmiert. Der obere Sollwert ist werksseitig auf 1700 ppm voreingestellt. Wird der obere Schwellwert überschritten, läuft das Wohnraumlüftungsgerät mit Nennluft. Wird der untere Schwellwert unterschritten, läuft das Gerät im Feuchteschutz.

Abluftfeuchte

(%)

60 0 62 1 64 2 66 3 68 4 70 5 72 6 74 7 76 8 78 9

82 B 84 C 86 D 88 E 90 F

Abluftfeuchte geringer

Abluftfeuchte höher

Position

Drehcodier-

schalter (35)

(Werkseinstellung)

M+P-26A-2130

1. Stromversorgung vom Wohnraumlüftungsgerät trennen.

2. Filterabdeckung (20) entfernen.

BIA ASPV / ASPV-E

Page 41

2222

M+P-26A-2131

Hinweis:

M+P-26A-2141

Werden mehrere Modi aktiviert, wird der Modus mit höchster Priorität ausgeführt. Position des Drehcodierschalters (35) ist für beide Funktionen, Feuchte und VOC, immer identisch.

3. Schrauben Torx 30 (22) unten am Gerät lösen.

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

5. Frontabdeckung (23) entfernen (Pfeil 2).

off

123 4 56

6. Aktivieren: Kippcodierschalter 2 auf „on“ stellen. Die VOC-Funktion ist freigeschaltet.

Deaktivieren: Kippcodierschalter 2 auf „off“ stellen.

M+P-26A-2142

7. Drehcodierschalter (35) entsprechend dem Sollwert der maximalen Schadstoffkonzentration der Abluft einstellen, siehe nachfolgende Tabelle (Werkseinstellung Position A).

Schadstoff-

konzentration

(VOC) (ppm)

1100 0 1160 1 1220 2 1280 3 1340 4 1400 5 1460 6 1520 7 1580 8 1640 9

1700

1760 B 1820 C 1880 D 1940 E 2000 F

Schadstoffkonzentration geringer

Schadstoffkonzentration höher

Position Drehcodier-

schalter (35)

(Werkseinstellung)

BIA ASPV / ASPV-E

Page 42

8. Frontabdeckung (23) mit Schrauben Torx 30 (21) und (22) festschrauben.

9. Filterabdeckung (20) einsetzen.

10.Stromversorgung des Wohnraumlüftungsgeräts herstellen.

11. Wenn der Automatikmodus noch nicht

aktiviert ist, Taste ca. 5 Sekunden lang drücken.

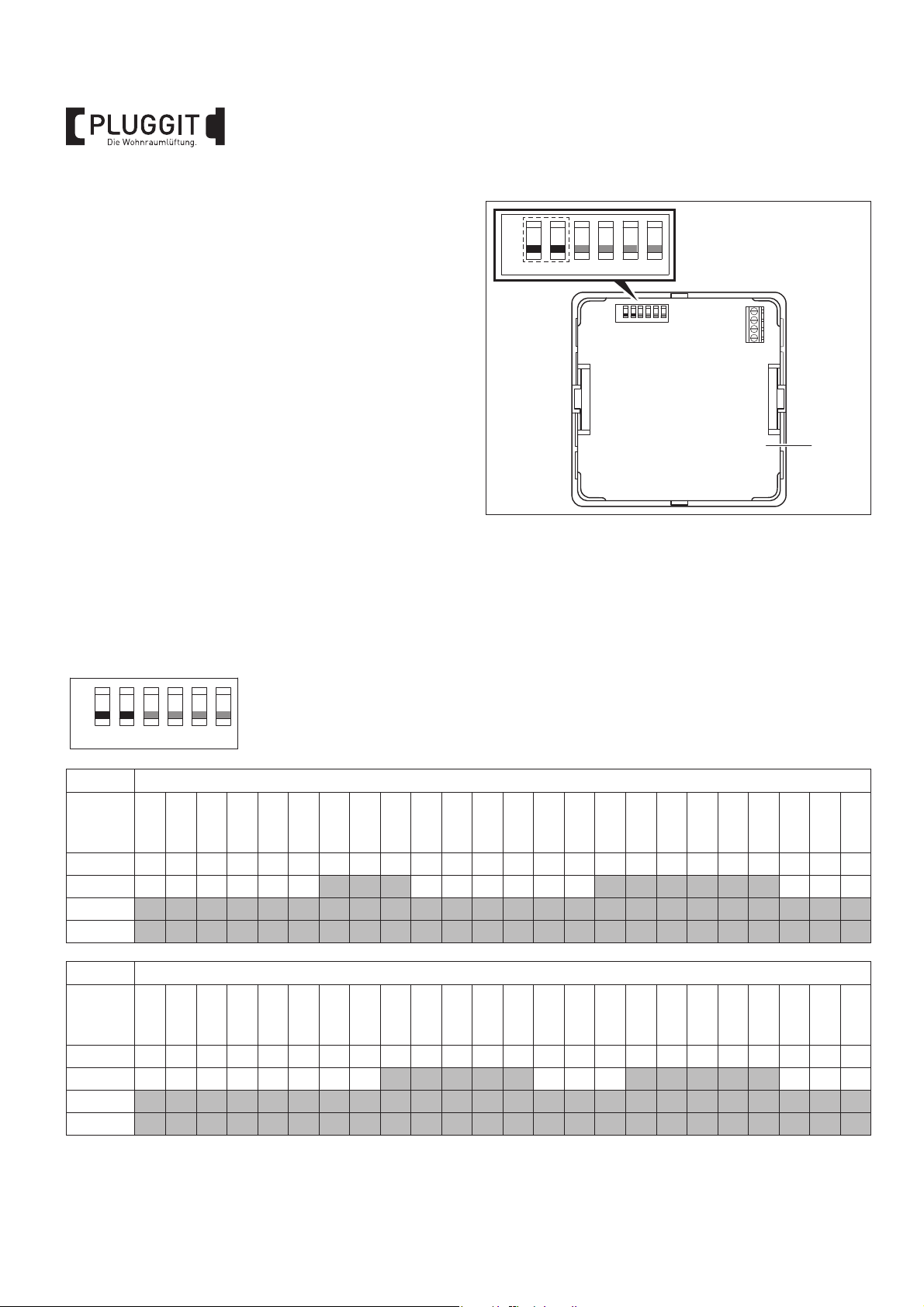

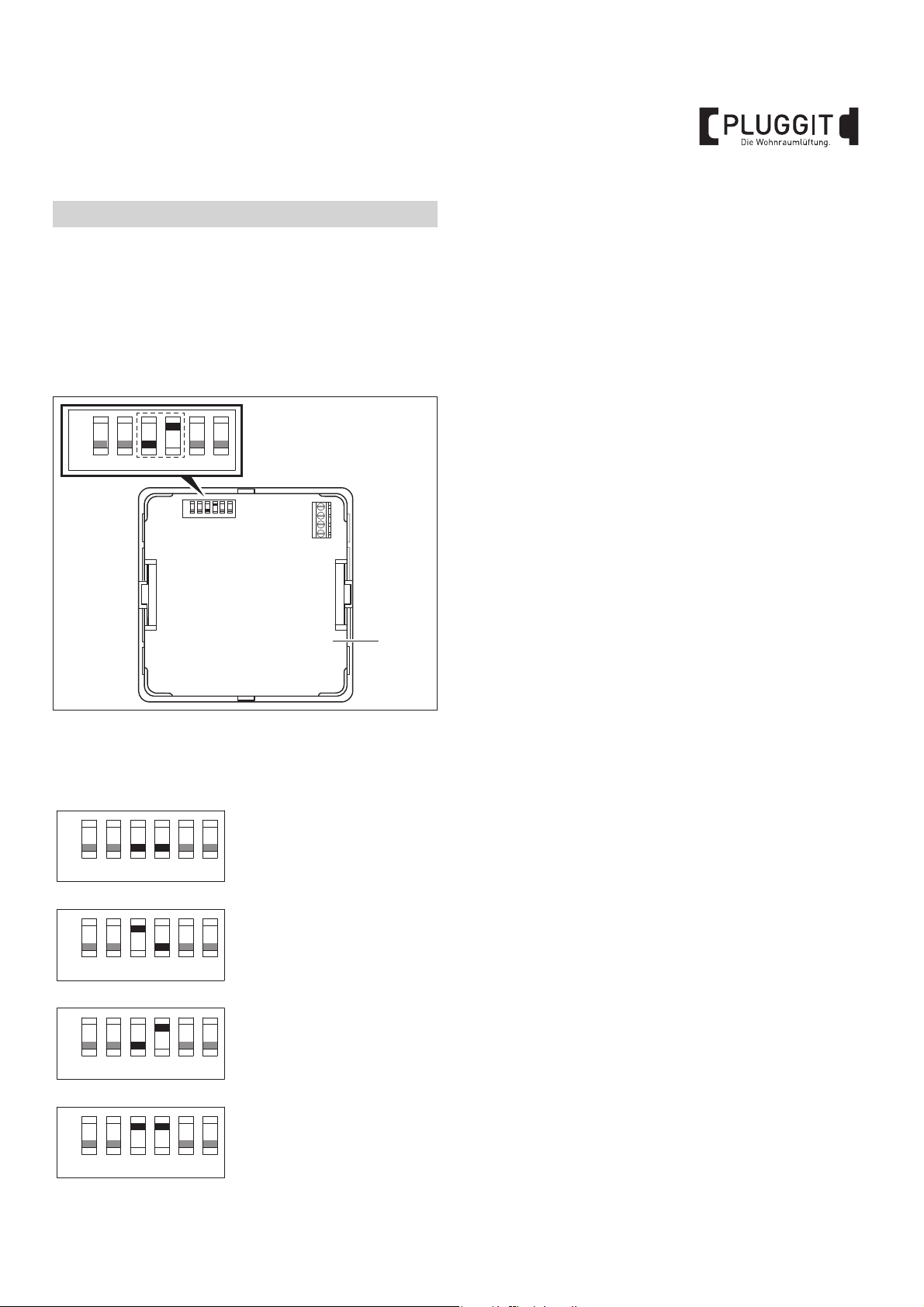

6.5. EXTERNEN EINGANG 0-10 V AKTIVIEREN/

DEAKTIVIEREN

6.5.1. Allgemein

Im Automatikmodus wird die Luftmenge des Wohnraumlüftungsgeräts über ein externes 0-10 V Signal geregelt. Das Eingangssignal 0 V entspricht dem Feuchteschutzvolumenstrom. Das Eingangssignal 10 V entspricht dem Nennluftvolumenstrom.

REC.Airsens mit Wohnraumlüftungsgerät verbinden

M+P-26A-2130

1. Stromversorgung vom Wohnraumlüftungsgerät trennen.

6.5.2. 0-10 V Eingang über externe Fühler aktivieren (AIRSENS-RF-VOC/AIRSENS-CO2/AIRSENS-RH)

Detaillierte Informationen zum Receiver REC.Airsens und den Sensoren Airsens sind der separat beiliegenden Bedienungsanleitung zu entnehmen.

Betrieb

Der REC.Airsens-Empfänger verfügt über einen analogen 0-10 V-Signalausgang. Die Betriebsmodi können gemischt werden.

Analoger Signalausgang (0-10 V Signal)

Der REC.Airsens-Empfänger repliziert das 0-10 V-Ausgangssignal, der gekoppelten Airsens-Sender, wenn diese in den Betriebsmodi MF2 arbeiten. Bei mehreren gekoppelten Sendern wird das höchste 0-10 V-Signal als Sollwert weitergeleitet.

Die jeweiligen Betriebsmodi sind der Bedienungsanleitung der Airsens-Sensoren zu entnehmen.

Receiver REC.Airsens anschließen

1. Receiver REC.Airsens in einer trockenen Umgebung

(IP20) auf einer ebenen Fläche mithilfe der vier Befestigungspunkte installieren.

2. Schrauben lösen, beide Laschen mit einem geeigneten

Werkzeug nach innen drücken und Deckel entfernen.

2. Filterabdeckung (20) entfernen.

2222

M+P-26A-2131

3. Schrauben Torx 30 (22) unten am Gerät lösen.

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

5. Frontabdeckung (23) entfernen (Pfeil 2).

BIA ASPV / ASPV-E

Page 43

100-240V

24V

M+P-26A-2144

50/60Hz

Netzanschluss

L N

Relais

6. Anschlüsse am Receiver REC.Airsens herstellen.

Hinweis:

Verbindung kann auch über Kabel am Anschluss 0-10V DC Ausgang erfolgen.

1234

OUT

0-10V DC

Ausgang

M+P-26A-2312

7. Receiver REC.Airsens an den beiden unteren Kontakten am Anschluss (34) anschließen.

•0 = GND

• IN = Steuersignal der Sensoren

• 24V = nicht belegt

BIA ASPV / ASPV-E

Page 44

Sensoren Airsens anschließen

1. Sensoren Airsens in einer trockenen Umgebung (IP30) auf einer ebenen Fläche mithilfe der vier Befestigungspunkte installieren.

Hinweis:

Die empfohlene Installationshöhe beträgt 1,5-1,8 m. Darauf achten, dass die Umgebungsbedingungen am

Installationsort die Messung nicht beeinflussen. Beispielsweise sind Einflüsse wie direkte Sonneneinstrahlung, Nähe zu Luftströmungen von Fenstern, Türen oder Lüftungsanlagen zu meiden.

100-240V

50/60Hz

Netzanschluss

0-10V DC

Ausgang

Modbus

Out

Gnd

D0 D1 0V

Ending

Modbus

Network

Relais

2. Anschlüsse an den Sensoren Airsens herstellen.

COM

D17

D16 D18

12ON34

Betriebsart

100%

LED

Helligkeit

Sollwert

100%

M+P-26A-2312

BIA ASPV / ASPV-E

Page 45

Receiver REC.Airsens und Sensoren Airsens koppeln

12ON34

10V

Output

Input

450ppm 45% HR

800ppm 60% HR

2000ppm 100% HR

M+P-26A-2316

1. REC.Airsens-Empfänger am Stromnetz anschließen. Das Gerät wird eingeschaltet.

Anschließend startet automatisch eine Verbindung zum Koppeln mit den Airsens-Sendern (max. 4 Stück).

Während der Koppelung blinkt eine zweifarbige D5-LED auf dem Receiver und leuchtet nach Ablauf der Zeit (ca. 2 Minuten) dauerhaft grün. Wenn die Koppelung zu den Sendern nicht erfolgreich war, den Vorgang wiederholen.

2. Taste S2 an jedem zu verbindenden Airsens-Sender drücken, siehe Seite 42.

Nach erfolgter Koppelung leuchtet eine der D1-D4-LED am Receiver dauerhaft grün. Für jeden Airsens-Sender muss eine der LEDs leuchten.

Weitere Informationen, siehe Betriebsanleitung Airsens.

Betriebsmodi

Betriebsmodus MF2

0-10 V DC Ausgang + Modbus (lesen)

Position

Potenziometer P1

Betriebsmodi MF2:

Obergrenze

(%) (ppm) (HR)

0 800 60

5 860 62 10 920 64 15 980 66 20 1040 68 25 1100 70

30 1160 72 35 1220 74 40 1280 76 45 1340 78 50 1400 80 55 1460 82 60 1520 84 65 1580 86 70 1640 88 75 1700 90 80 1760 92 85 1820 94 90 1880 96 95 1940 98

100 2000 100

Werkseinstellung

D Rampe einstellbar über Potenziometer P1

6.5.3. Externen Eingang 0-10 V aktivieren/deaktivieren

off

123 4 5 6

M+P-26A-2143

1. Sicherstellen, dass die Stromversorgung vom Wohnraumlüftungsgerät getrennt ist.

2. Aktivieren: Kippcodierschalter 3 auf „on“ stellen.

Deaktivieren: Kippcodierschalter 3 auf „off“ stellen.

BIA ASPV / ASPV-E

Page 46

3. Frontabdeckung (23) mit Schrauben Torx 30 (21) und (22) festschrauben.

4. Filterabdeckung (20) einsetzen.

5. Stromversorgung des Wohnraumlüftungsgeräts herstellen.

6. Wenn der Automatikmodus noch nicht

aktiviert ist, Taste ca. 5 Sekunden lang drücken.

6.6. FEUERSTÄTTEN-MODUS AKTIVIEREN/

DEAKTIVIEREN

Bei gleichzeitiger Verwendung von raumluftunabhängigen Feuerstätten mit dem Wohnraumlüftungsgerät, muss der Feuerstätten-Modus aktiviert werden. Bei Aktivierung empfiehlt Pluggit die zusätzliche Installation eines Vorheizregisters ASPV1.0-HR/ASPV2.0-HR/ASPV3.0-HR (optionales Zubehör), um einen kontinuierlichen Betrieb des Geräts zu gewährleisten.

Bei Frostgefahr wird das Wohnraumlüftungsgerät über den Feuerstätten-Modus für 2 Stunden ausgeschaltet. Nach Ablauf der Zeit schaltet sich das Gerät ein und überprüft die Bedingungen. Sind die Bedingungen unverändert, schaltet das Gerät wieder für 2 Stunden aus. Dieser Zyklus wiederholt sich solange, bis die Bedingungen für einen kontinuierlichen Betrieb wieder gegeben sind.

2222

M+P-26A-2131

3. Schrauben Torx 30 (22) unten am Gerät lösen.

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

5. Frontabdeckung (23) entfernen (Pfeil 2).

off

123 4 56

1. Stromversorgung vom Wohnraumlüftungsgerät trennen.

2. Filterabdeckung (20) entfernen.

BIA ASPV / ASPV-E

M+P-26A-2130

M+P-26A-2145

6. Aktivieren:

Kippcodierschalter 4 auf „on“ stellen. Deaktivieren:

Kippcodierschalter 4 auf „off“ stellen.

Page 47

7. Frontabdeckung (23) mit Schrauben Torx 30 (21)

2222

M+P-26A-2131

und (22) festschrauben.

8. Filterabdeckung (20) einsetzen.

9. Stromversorgung des Wohnraumlüftungsgeräts herstellen.

6.7. NOT-AUS KONTAKT FESTLEGEN

Dieser Kontakt kann verwendet werden, um das Wohnraumlüftungsgerät im Notfall auszuschalten.

Hinweis:

Sobald das Gerät über diesen Kontakt ausgelöst hat, muss es allpolig vom Stromnetz genommen werden, um wieder in Betrieb genommen zu werden.

Die einzustellende Schaltfunktion muss an die anzuschließende Komponente angepasst werden (Öffner/ Schließer).

Kontaktart festlegen

Die Kontaktart kann über den Kippcodierschalter 6 festgelegt werden: Öffner = „on“ Schließer = „off“ (Werkseinstellung)

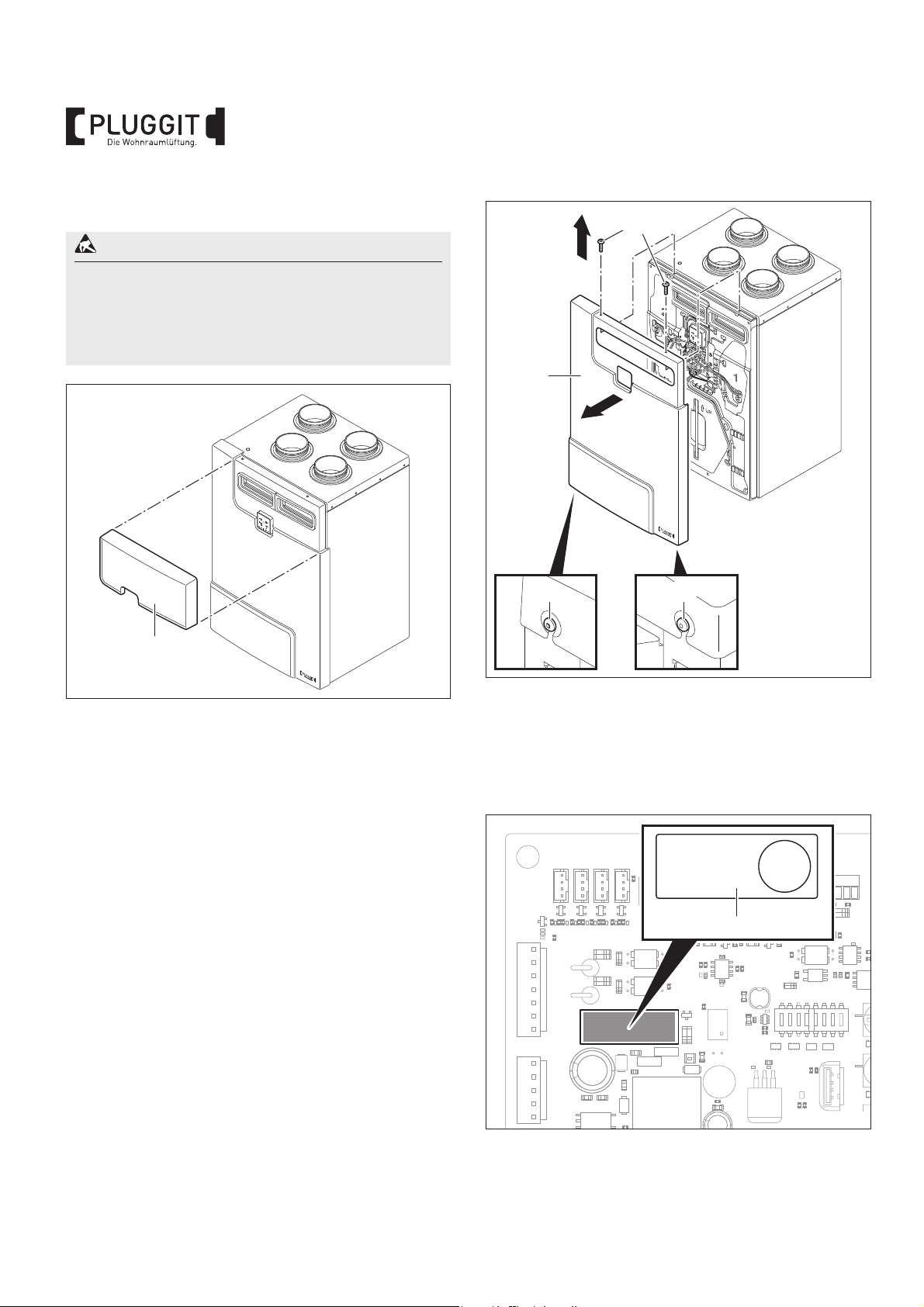

3. Schrauben Torx 30 (22) unten am Gerät lösen.

1. Stromversorgung vom Wohnraumlüftungsgerät

2. Filterabdeckung (20) entfernen.

trennen.

M+P-26A-2130

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

5. Frontabdeckung (23) entfernen (Pfeil 2).

off

123 4 56

6. Kippcodierschalter 6 auf „on“ = Öffner festlegen. Kippcodierschalter 6 auf „off“ (Werkseinstellung) =

Schließer festlegen.

M+P-26A-2146

BIA ASPV / ASPV-E

Page 48

M+P-26A-2147

M+P-26A-2284

7. Kabel (81) der anzuschließenden Komponente (Rauchmelder, Druckwächter usw.) durch Kabeldurchführung ins Wohnraumlüftungsgerät führen.

8. Kabel der Komponente am Anschluss (37) anschließen.

9. Frontabdeckung (23) mit Schrauben Torx 30 (21) und (22) festschrauben.

10. Filterabdeckung (20) einsetzen.

M+P-26A-2130

1. Stromversorgung vom Wohnraumlüftungsgerät trennen.

2. Filterabdeckung (20) entfernen.

2222

11.Stromversorgung des Wohnraumlüftungsgeräts herstellen.

6.8. LÜFTERSTUFE BOOST AKTIVIEREN/

DEAKTIVIEREN

Dieser Kontakt kann verwendet werden, um die Lüfterstufe BOOST durch einen externen Schalter zu aktivieren bzw. zu deaktivieren. Um einen zeitgesteuerten BOOST zu realisieren, empfiehlt Pluggit einen zeitgesteuerten Schalter einzusetzen.

BIA ASPV / ASPV-E

M+P-26A-2131

3. Schrauben Torx 30 (22) unten am Gerät lösen.

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

5. Frontabdeckung (23) entfernen (Pfeil 2).

Page 49

2222

M+P-26A-2131

off

123 4 56

6. Aktivieren:

Kippcodierschalter 7 auf „on“ = Öffner umstellen. Deaktivieren:

Kippcodierschalter 7 auf „off“ = Schließer umstellen.

M+P-26A-2148

6.9. WOCHENPROGRAMM AKTIVIEREN/DEAKTIVIEREN

Im Automatikmodus regelt das Wohnraumlüftungsgerät die Lüfterstufen anhand des eingestellten Wochenprogramms.

Wochenprogramm einstellen, siehe Seite 50.

M+P-26A-2130

1. Stromversorgung vom Wohnraumlüftungsgerät trennen.

2. Filterabdeckung (20) entfernen.

M+P-26A-2149

7. Schalter am Anschluss (33) anschließen.

8. Frontabdeckung (23) mit Schrauben Torx 30 (21) und (22) festschrauben.

9. Filterabdeckung (20) einsetzen.

10.Stromversorgung des Wohnraumlüftungsgeräts herstellen.

3. Schrauben Torx 30 (22) unten am Gerät lösen.

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

BIA ASPV / ASPV-E

Page 50

5. Frontabdeckung (23) entfernen (Pfeil 2).

123 4 56

off

M+P-26A-2150

6. Aktivieren:

Kippcodierschalter 8 auf „on“ stellen. Deaktivieren:

Kippcodierschalter 8 auf „off“ stellen.

Hinweis:

Bei Verwendung des Wochenprogrammes 3, siehe Seite 52, muss einer der Sensoren aktiviert werden:

• Feuchtesensor (standardmäßig integriert) =

Kippcodierschalter 1 ist bereits auf „on“ gestellt.

• VOC-Sensor (optionales Zubehör) =

Kippcodierschalter 2 auf „on“ stellen.

• 0-10 V Eingang (externes Signal) =

Kippcodierschalter 3 auf „on“ stellen.

7. Frontabdeckung (23) mit Schrauben Torx 30 (21) und (22) festschrauben.

8. Filterabdeckung (20) einsetzen.

9. Stromversorgung des Wohnraumlüftungsgeräts herstellen.

10. Wenn der Automatikmodus noch nicht

aktiviert ist, Taste ca. 5 Sekunden lang drücken.

BIA ASPV / ASPV-E

Page 51

7. INDIVIDUELLE NUTZEREINSTELLUNGEN

7.1. TIMER FÜR FILTERALARM EINSTELLEN

Werkseitig ist der Timer für den Filteralarm auf 12 Monate eingestellt. Der Filterwechsel hängt stark von der Verschmutzung der Außenluft ab (z.B. Pollenflug, Baustellentätigkeit). Der Timer kann für den Filteralarm auf 6 Monate, 9 Monate oder 15 Monate angepasst werden.

off

123 4 56

off

1234 56

12V

A B

M+P-26A-2151

1. Oberteil des Bedienteils (7) entfernen.

2. Kippcodierschalter 3 und 4 auf gewünschten Timer ein-

stellen.

off

123 4 56

off

123 4 56

6 Monate

9 Monate

off

123 4 56

off

123 4 56

12 Monate (Werkseinstellung)

15 Monate

3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

BIA ASPV / ASPV-E

Page 52

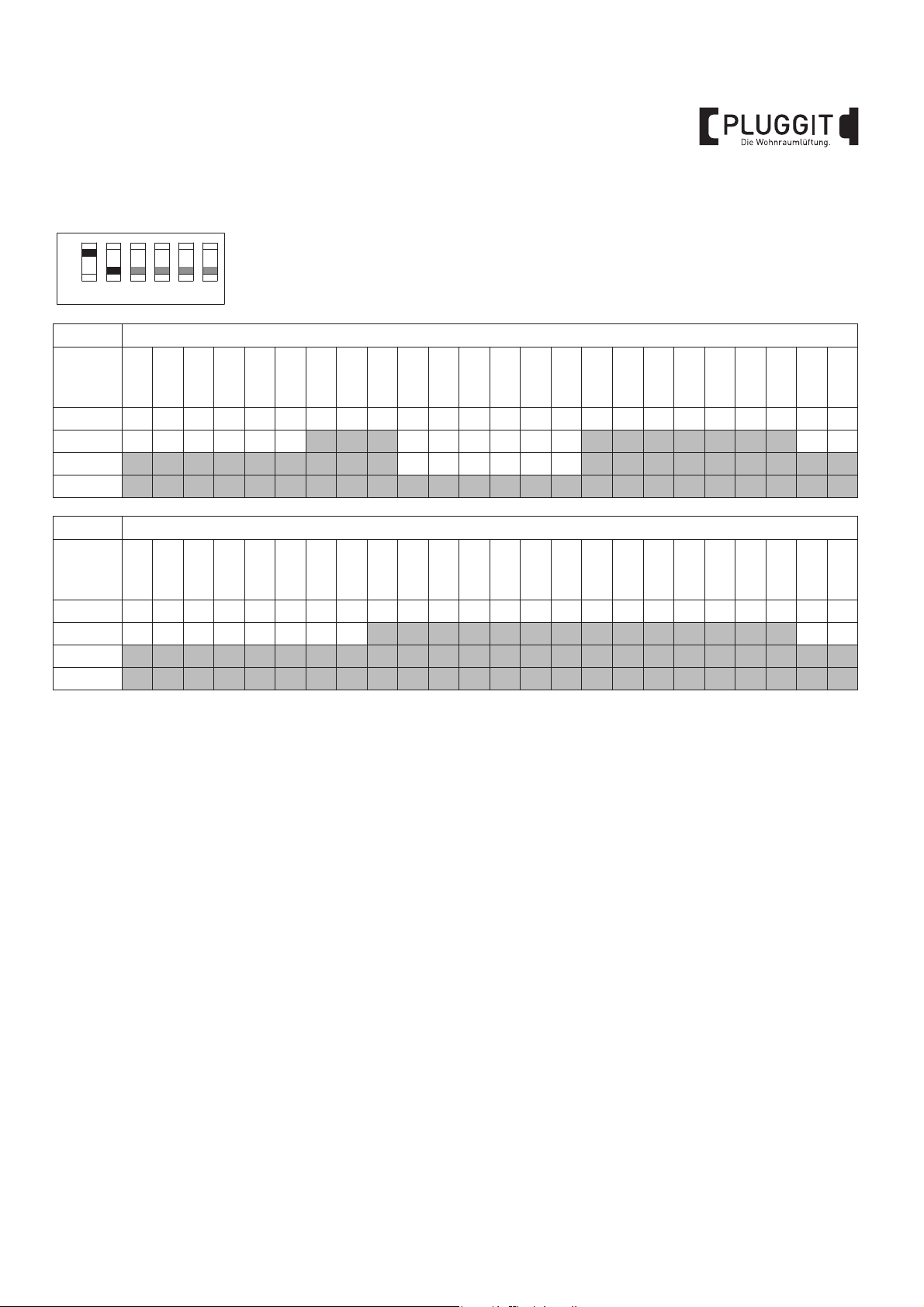

7.2. WOCHENPROGRAMM EINSTELLEN

Mittels der Kippcodierschalter auf der Rückseite des Bedienteils kann ein Wochenprogramm für die Einstellung der Lüftungsstufen eingestellt werden. Insgesamt stehen vier Wochenprogramme zur Verfügung. Werkseitig ist das Wochenprogramm 1 eingestellt.

Die Regelung des Wohnraumlüftungsgeräts anhand eines Wochenprogramms muss am Kippcodierschalter 8 auf der Hauptplatine aktiviert sein, siehe Seite 47.

Wochenprogramm 1 (Werkseinstellung)

off

123 4 56

off

1234 56

12V

A B

M+P-26A-2152

1. Oberteil des Bedienteils (7) entfernen.

2. Kippcodierschalter 1 und 2 entsprechend des ge-

wünschten Wochenprogramms einstellen.

3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

off

123 4 56

Uhrzeit/

Stufe

4 3 2 1

Uhrzeit/

Stufe

4 3 2 1

Montag-Freitag

Samstag-Sonntag

BIA ASPV / ASPV-E

Page 53

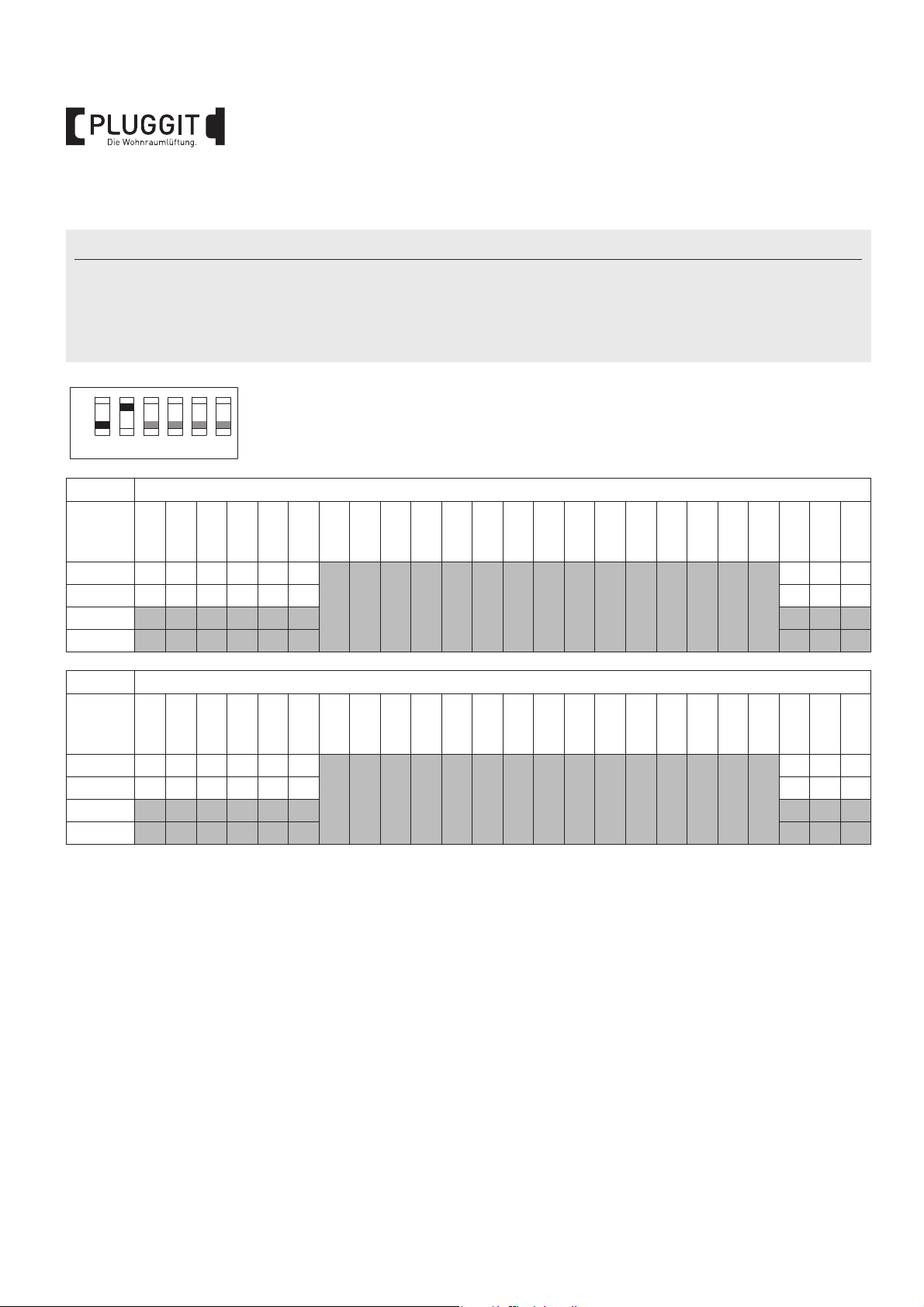

Wochenprogramm 2

123 4 56

off

Uhrzeit/

Stufe

4 3 2 1

Uhrzeit/

Stufe

4 3 2 1

Montag-Freitag

Samstag-Sonntag

BIA ASPV / ASPV-E

Page 54

Wochenprogramm 3

Hinweis:

Für das Wochenprogramm 3 muss einer der folgenden Sensoren aktiviert sein:

• Feuchtesensor, siehe Seite 37.

• VOC-Sensor (optionales Zubehör), siehe Seite 38.

• 0-10 V Signal (optionales Zubehör), siehe Seite 40.

off

123 4 56

Montag-Freitag

Uhrzeit/

Stufe

4 3 2 1

Sensor

Uhrzeit/

Stufe

4 3 2 1

Samstag-Sonntag

Sensor

BIA ASPV / ASPV-E

Page 55

Wochenprogramm 4

123 4 56

off

Uhrzeit/

Stufe

4 3 2 1

Uhrzeit/

Stufe

4 3 2 1

Montag-Freitag

Samstag-Sonntag

BIA ASPV / ASPV-E

Page 56

8. BEDIENUNG (NUTZER)

M+P-26A-2027

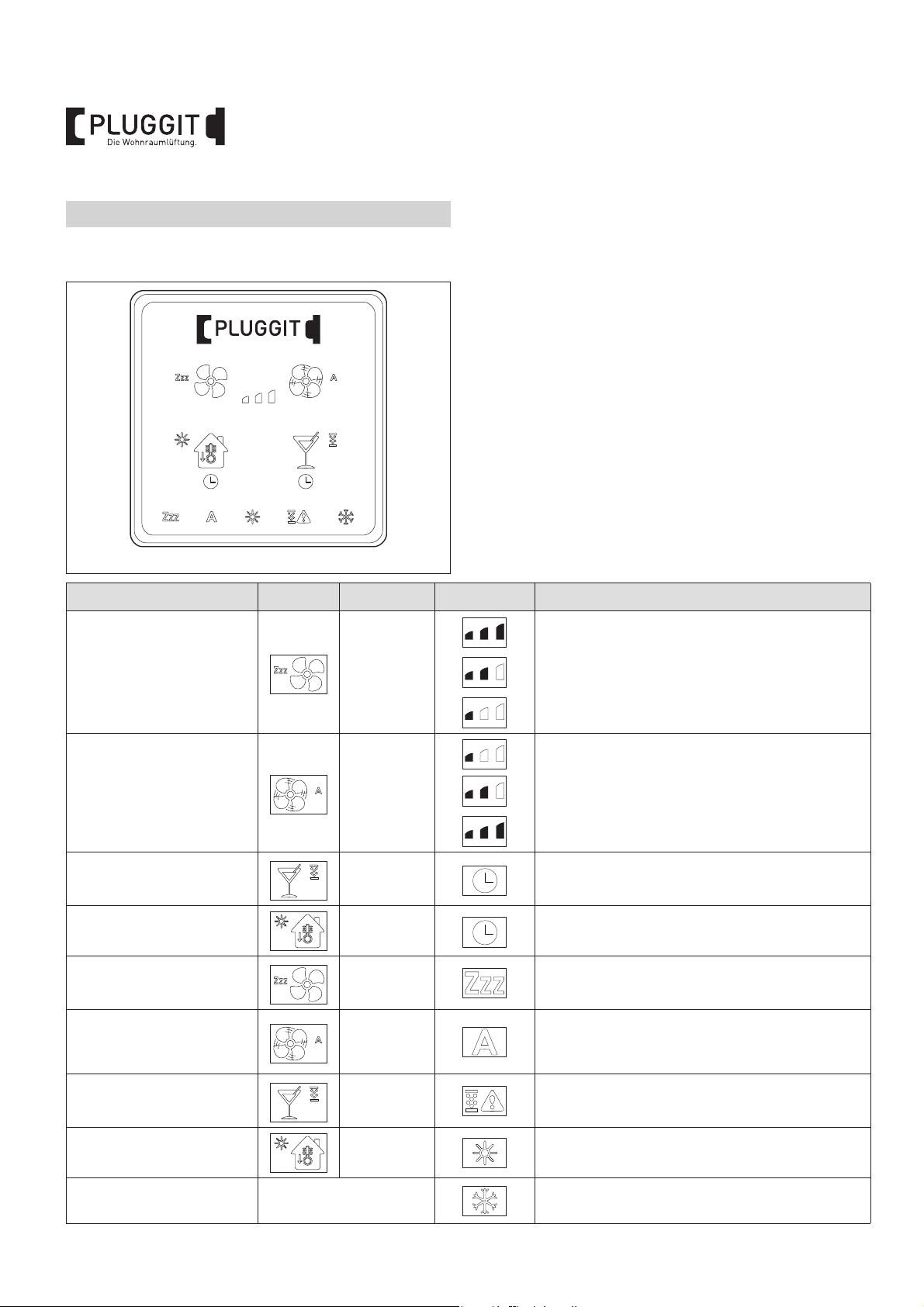

8.1. BEDIENTEIL ASP-FB

Funktion Taste Aktion Symbol/LED Bedeutung

Lüfterstufe verringern.

Lüfterstufe manuell verringern, siehe Seite 55.

1Sekunde

drücken

V3 = Nennluft V2 = Reduzierte Lüftung V1 = Feuchteschutz

Lüfterstufe manuell erhöhen, siehe Seite 55.

BOOST ein-/ausschalten, siehe Seite 55.

Sommerbypass ein-/ausschalten, siehe Seite 55.

Schlummermodus ein-/ ausschalten, siehe Seite 55.

Automatikmodus ein-/ausschalten, siehe Seite 55.

Filteralarm zurücksetzen, siehe Seite 56.

Sommermodus ein-/ausschalten, siehe Seite 56.

Frostschutzfunktion, siehe Seite 56.

1Sekunde

drücken

1Sekunde

drücken

1Sekunde

drücken

5Sekunden

drücken

5Sekunden

drücken

5Sekunden

drücken

5Sekunden

drücken

Lüfterstufe erhöhen. V1 = Feuchteschutz

V2 = Reduzierte Lüftung V3 = Nennluft

BOOST für eine Stunde aktiv.

Sommerbypass (optionales Zubehör) für 1-8 Stunden aktiv.

Wohnraumlüftungsgerät stoppt für 1 Stunde.

Bei aktiviertem Automatikmodus wird das Wohnraumlüftungsgerät über einen aktivierten Sensor oder einem aktivierten Wochenprogramm geregelt.

Filteralarm zurücksetzen

Sommermodus aktiv

Frostschutz aktiv

BIA ASPV / ASPV-E

Page 57

8.2. GRUNDPRINZIP BEDIENUNG

8.6. SCHLUMMERMODUS EIN-/AUSSCHALTEN

Um die verschiedenen Bedienmöglichkeiten nutzen zu können, muss immer zuerst der Automatikmodus ausgeschaltet werden.

8.3. LÜFTERSTUFE MANUELL EINSTELLEN

Die Lüfterstufen können bei Bedarf manuell durch Drücken der Taste verringert oder

erhöht werden.

Entsprechend der eingestellten Lüfterstufe leuchtet die Anzahl an LEDs.

8.4. BOOST EIN-/AUSSCHALTEN

Bei Bedarf kann das Wohnraumlüftungsgerät durch Drücken der Taste für eine Stunde auf die Lüfterstufe BOOST eingeschaltet werden, z.B. wenn sich viele Personen im Haus aufhalten.

Anschließend wechselt das Gerät in die zuletzt gewählte Lüfterstufe bzw. in das eingestellte Wochenprogramm, siehe Seite 50.

Bei Aktivierung des Schlummermodus durch Drücken der Taste für ca. 5 Sekunden geht das Wohnraumlüftungsgerät für eine Stunde aus.

Anschließend wechselt das Gerät in die zuletzt gewählte Lüfterstufe bzw. in das eingestellte Wochenprogramm, siehe Seite 50.

8.7. AUTOMATIKMODUS EIN-/AUSSCHALTEN

Bei aktiviertem Automatikmodus durch Drücken der Taste für ca. 5 Sekunden kann das Wohnraumlüftungsgerät über eine der folgenden Möglichkeiten geregelt werden:

•Sensorsteuerung

• aktivierter Feuchtesensor, siehe Seite 37,

• aktivierter VOC-Sensor (optionales Zubehör), siehe Seite 38 oder

• aktiviertes 0-10 V Signal (optionales Zubehör), siehe Seite 40

• Eingestelltes Wochenprogramm, siehe Seite 50

• Kombination aus Sensorsteuerung und eingestelltem Wochenprogramm 3, siehe Seite 50

8.5. SOMMERBYPASS EIN-/AUSSCHALTEN

Der Sommerbypass dient zum Umfahren des Wärmetauschers, wodurch keine Erwärmung der kühleren Außenluft erfolgt. Bei niedrigeren Außentemperaturen, z.B. im Frühling oder Herbst, kann das Wohnraumlüftungsgerät ohne Wärmerückgewinnung genutzt werden und so die kühlere Außenluft ins Haus geholt werden.

Der Sommerbypass kann manuell durch Drücken der Taste für 1-8 Stunden aktiviert werden. Weitere Informationen siehe separate Betriebs- und Installationsanleitung Sommerbypass ASPV-ESB.

Anschließend wechselt das Gerät in die zuletzt gewählte Lüfterstufe bzw. in das eingestellte Wochenprogramm, siehe Seite 50.

Hinweis:

Nur mit dem Wochenprogramm 3 ist eine Kombination mit einem Sensor möglich.

BIA ASPV / ASPV-E

Page 58

8.8. FILTERALARM ZURÜCKSETZEN

Nach jedem Filterwechsel muss der Filteralarm zurückgesetzt werden.

Durch Drücken der Taste für ca. 5 Sekunden wird der Filteralarm wieder zurückgesetzt.

Das Symbol leuchtet dauerhaft, wenn der voreingestellte Timer für den Filterwechsel überschritten ist. Die Filter müssen gewechselt werden, siehe Seite 59.

Erfolgt nach 60 Tagen kein Filterwechsel, schaltet sich das Wohnraumlüftungsgerät automatisch ab.

Hinweis:

Werkseitig ist der Timer für den Filteralarm auf 12 Mo nate eingestellt. Der Filterwechsel hängt stark von der Verschmutzung der Außenluft ab (z.B. Pollenflug, Baustellentätigkeit). Der Timer kann für den Filteralarm auf 6 Monate, 9 Monate oder 15 Monate angepasst werden, siehe Seite 49.

8.9. SOMMERMODUS EIN-/AUSSCHALTEN

Bei kühleren Außentemperaturen, wie z.B. nachts, kann der Zuluftventilator ausgeschaltet werden. Die Außenluft muss dann über gekippte Fenster, ohne Wärmerückgewinnung, in das Haus gelangen.

Durch Drücken der Taste für ca. 5 Sekunden kann der Sommerbypass aktiviert bzw. deaktiviert werden.

Der Sommerbetrieb kann nur eingeschaltet werden, wenn die Außenlufttemperatur über +13 °C liegt. Fällt die Außenlufttemperatur unter diesen Wert, wird der Sommermodus automatisch wieder ausgeschaltet.

Nach 2 Stunden werden die Temperaturen überprüft. Hierzu läuft der Außenluftventilator für 5 Minuten wieder an. Liegt die Außentemperatur weiterhin über +13 °C wird die Funktion solange fortgesetzt bis sie manuell ausgeschaltet wird oder die Temperatur unter +13 °C fällt.

8.10. FROSTSCHUTZFUNKTION

Ohne ein optional installiertes Vorheizregister dient die Frostschutzfunktion dazu, das Wohnraumlüftungsgerät vor dem Einfrieren zu schützen. Dabei schaltet sich der Zuluftventilator ab und am Bedienteil leuchtet das Symbol auf.

BIA ASPV / ASPV-E

Page 59

9. FEHLERBEHEBUNG

9.1. STÖRUNGEN

Störung

Die in die Wohnräume zugeführte Luft ist kalt.

Ursache Abhilfe

Die Luft kühlt sich in den Kanälen ab.

Störung

• Das Wohnraumlüftungsgerät funktioniert nicht mehr.

• Die Ventilatoren drehen sich nicht.

• Das Bedienteil funktioniert nicht.

Ursache Abhilfe

Netzspannung ist unterbrochen. Eine Sicherung im Wohnraumlüftungsgerät ist durch-

gebrannt.

Störung

Das Wohnraumlüftungsgerät ist laut und vibriert.

Ursache Abhilfe

Ein Ventilator hat eine Unwucht.

• Installation und Funktion der Anlage kontrollieren.

• Isolierung der Außen- und Fortluftleitungen kontrollieren.

• Netzspannung wieder herstellen.

• Kundendienst des Fachbetriebs anfordern und Sicherung kontrollieren und wechseln lassen.

• Kundendienst des Fachbetriebs anfordern und Ventilator kontrollieren und ggf. wechseln lassen.

Störung

Es tropft Wasser aus dem Wohnraumlüftungsgerät.

Ursache Abhilfe

Das Kondensat kann nicht ablaufen.

Störung

Der Zuluftventilator steht.

Ursache Abhilfe

Das Wohnraumlüftungsgerät läuft im Sommermodus.

Die Frostschutzfunktion ist an. Normale Funktion des Wohnraumlüftungsgeräts.

• Kundendienst des Fachbetriebs anfordern und Kondensatleitung, Kondensatwanne sowie Siphon auf korrekte Funktion kontrollieren und reinigen lassen.

• Sommermodus ausschalten, falls dies nicht mehr gewünscht ist, siehe Seite 56.

Das Symbol leuchtet während der aktiven Frostschutzfunktion.

BIA ASPV / ASPV-E

Page 60

Störung

• Kalibrierung des installierten ServoFlow Kits (optionales Zubehör) ist nicht möglich.

• Die LEDs der Lüfterstufen blinken.

• Das Symbol auf dem Bedienteil blinkt 13x rot.

Ursache Abhilfe

Ein Gerätefehler liegt vor.

Der Anlagendruck ist zu gering.

Der Anlagendruck ist zu hoch.

• Kundendienst des Fachbetriebs anfordern.

• Korrekten Anschluss der Druckschläuche zwischen

Differenzdruckstutzen 1 und 2 sowie Drucksensoren am ServoFlow Kit kontrollieren.

• Korrekte Verlegung der Druckschläuche vom ServoFlow Kit kontrollieren. Die Druckschläuche dürfen nicht geknickt sein.

• Kundendienst des Fachbetriebs anfordern und korrekten Anschluss der Luftleitungen kontrollieren lassen.

• Kontrollieren, ob alle Lüftungsgitter, Ventile und Luftauslässe geöffnet sind.

9.2. FEHLERMELDUNGEN

Fehlermeldungen werden durch unterschiedliches Blinken des Symbols auf dem Bedienteil angezeigt. Die Intervallzeit zwischen den Blinksequenzen beträgt ca. 3 Sekunden.

Störung Symbol Folge

Ein Feueralarm wurde ausgelöst. Blinkt 1x rot Das Wohnraumlüftungsgerät stoppt. Der Abluftventilator ist ausgefallen. Blinkt 2x rot Das Wohnraumlüftungsgerät stoppt. Der Zuluftventilator ist ausgefallen. Blinkt 3x rot Das Wohnraumlüftungsgerät stoppt. Der Sommerbypass (optionales Zubehör) ist

ausgefallen. Das ServoFlow Kit (optionales Zubehör) ist aus-

gefallen. Die Zulufttemperatur ist unter +5 °C gefallen. Blinkt 6x rot Das Wohnraumlüftungsgerät stoppt. Alle 2 Stunden

Der Temperaturfühler Außenluft ist ausgefallen. Blinkt 7x rot Das Wohnraumlüftungsgerät stoppt. Der Temperaturfühler Zuluft ist ausgefallen. Blinkt 8x rot Das Wohnraumlüftungsgerät stoppt. Der Temperaturfühler Abluft ist ausgefallen. Blinkt 9x rot Das Wohnraumlüftungsgerät stoppt. Der Temperaturfühler Fortluft ist ausgefallen. Blinkt 10x rot Das Wohnraumlüftungsgerät stoppt. Der VOC-Sensor (optionales Zubehör) ist aus-

gefallen. Das Vorheizregister (optionales Zubehör) ist

ausgefallen. Kalibrierung des ServoFlow Kits (optionales Zu-

behör) ist nicht möglich.

Der voreingestellte Timer für den Filterwechsel ist überschritten.

Blinkt 4x rot Das Wohnraumlüftungsgerät stoppt.

Blinkt 5x rot Das Wohnraumlüftungsgerät stoppt.

schaltet sich das Wohnraumlüftungsgerät für 5 Minuten an, um die Bedingungen für einen regulären Betrieb zu kontrollieren.

Blinkt 11x rot Das Wohnraumlüftungsgerät läuft in Lüfterstufe V2.

Blinkt 12x rot Das Wohnraumlüftungsgerät stoppt.

Blinkt 13x rot, LEDs der Lüfterstufen blinken

Leuchtet dauerhaft rot

Das Wohnraumlüftungsgerät stoppt.

Bis zu 60 Tage ist ein regulärer Betrieb weiterhin möglich. Anschließend stoppt das Wohnraumlüftungsgerät.

BIA ASPV / ASPV-E

Page 61

10. WARTUNG (NUTZER)

M+P-26A-2157

10.1. FILTER WECHSELN

Das Filterwechselintervall hängt vom Verschmutzungsgrad der Luft ab (z.B. Pollenflug, Baustellentätigkeit, Feinstaubbelastung).

Das Filterwechselintervall ist werksseitig auf 12 Monaten eingestellt. Dieses Intervall kann je nach Luftverschmutzung verringert oder erhöht werden, siehe Seite 49.

Nach Ablauf des eingestellten Intervalls, leuchtet das Symbol dauerhaft auf dem Bedienteil auf.

Der Filter muss innerhalb von 60 Tagen gewechselt und der Filteralarm zurückgesetzt werden. Geschieht dies nicht, schaltet sich das Gerät aus. Die Filter müssen gewechselt und der Filteralarm zurückgesetzt werden.

Die Luftleitungen sollten alle 5-10 Jahre kontrolliert und ggf. gereinigt werden.

1. Filterabdeckung (20) entfernen (Pfeil 1).

2. Alte Filter (6) und (17) herausziehen und entsorgen (Pfeil 2).

3. Neue Filter einsetzen. Die aufgedruckten Pfeile müssen nach unten zur Gehäusemitte ausgerichtet sein.

Hinweis:

Neue Filter sind beim Fachbetrieb oder im Pluggit Online-Shop erhältlich (https://shop.pluggit.com/).

4. Taste für ca. 5 Sekunden drücken. Der Filteralarm ist zurückgesetzt.

Das Symbol erlischt.

BIA ASPV / ASPV-E

Page 62

11. WARTUNG/REPARATUR (FACHPERSONAL)

Warnhinweis:

Alle nachfolgend beschriebenen Wartungs- und Reparaturarbeiten am Wohnraumlüftungsgerät dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, sonst kann es zu Verletzungen oder Beschädigungen kommen.

Verletzungsgefahr:

Vor allen Wartungs- und Reparaturarbeiten das Wohnraumlüftungsgerät allpolig vom Stromnetz trennen, sonst kann es zu Verletzungen kommen.

11.1. WARTUNGSINTERVALLE

Wartungsarbeiten Jährlich Alle 2 Jahre

Wohnraumlüftungsgerät reinigen, siehe Seite 61. X

Kondensatleitung, Kondensatwanne sowie Siphon reinigen und befüllen, siehe Seite 61. X

Wärmetauscher reinigen, siehe Seite 62. X

Ventilatorflügel reinigen, siehe Seite 63. X

11.2. PROTOKOLL VORBEUGENDE WARTUNG

Ja Nein

Sind die Ventilatoren sauber und weisen keine Korrosion auf?

Weisen die Ventilatoren im Betrieb keine Vibrationen oder Lärm auf?

Können sich die Ventilatorflügel im Betrieb frei drehen?

Weisen Leitungen und Isolationen Beschädigungen auf?

BIA ASPV / ASPV-E

Page 63

11.3. WOHNRAUMLÜFTUNGSGERÄT REINIGEN

157

M+P-26A-2153

1. Filterabdeckung (20) entfernen (Pfeil 1).

2. Schrauben Torx 30 (22) unten am Gerät lösen.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 2).

4. Frontabdeckung (23) entfernen (Pfeil 3).

5. Wärmetauscherabdeckung (69) herausziehen (Pfeil 4).

6. Wärmetauscher (10) herausziehen (Pfeil 5).

7. Anschlusskabel der Ventilatoren an der Ventilatorabdeckung (56) und (61) abziehen und Ventilatorabdeckung (56) und (61) herausziehen (Pfeil 6).

8. Innenflächen des Wohnraumlüftungsgeräts (1) und Kondensatanschluss inkl. Kondensatwanne (57) mit einem feuchten Lappen und neutralen Reinigungsmittel reinigen.

9. Nach dem Trocknen erfolgt der Einbau in umgekehrter Reihenfolge.

BIA ASPV / ASPV-E

Page 64

11.4. WÄRMETAUSCHER REINIGEN/WECHSELN

M+P-26A-2154

1. Filterabdeckung (20) entfernen (Pfeil 1).

2. Schrauben Torx 30 (22) unten am Gerät lösen.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 2).

4. Frontabdeckung (23) entfernen (Pfeil 3).

5. Wärmetauscherabdeckung (69) herausziehen (Pfeil 4).

6. Wärmetauscher (10) herausziehen (Pfeil 5).

7. Reinigung: Wärmetauscher (10) mit einem Wasser-Waschmittel-

Gemisch durchtränken, mit klarem Wasser spülen, gesamtes Wasser ablaufen lassen und Wärmetauscher (10) komplett trocknen lassen.

8. Wechsel: Wärmetauscher (10) herausziehen und wechseln (Pfeil 5).

9. Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei auf die Einbaurichtung des Wärmetauschers (10) achten.

BIA ASPV / ASPV-E

Page 65

11.5. VENTILATORFLÜGEL REINIGEN/WECHSELN

5453

M+P-26A-2155

1. Filterabdeckung (20) entfernen (Pfeil 1).

2. Schrauben Torx 30 (22) unten am Gerät lösen.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 2).

4. Frontabdeckung (23) entfernen (Pfeil 3).

5. Anschlusskabel der Ventilatoren an der Ventilatorabdeckung (56) und (61) abziehen.

6. Spannungsversorgung M1 (48) und M2 (49) sowie Steuersignal M1 (54) und M2 (53) auf der Hauptplatine abziehen.

7. Reinigung:

7.1. Ventilatorabdeckung (56) und Ventilator (8) herausziehen (Pfeil 4).

7.2. Ventilatorabdeckung (61) und Ventilator (16) herausziehen (Pfeil 5).

7.3. Alle Ventilatorflügel mit einem Pinsel reinigen.

8. Wechsel:

8.1. Ventilatorabdeckung (56) und Ventilator (8) herausziehen und beides wechseln (Pfeil 4).

8.2. Ventilatorabdeckung (61) und Ventilator (16) herausziehen und beides wechseln (Pfeil 5).

9. Der Einbau erfolgt in umgekehrter Reihenfolge.

BIA ASPV / ASPV-E

Page 66

11.6. HAUPTPLATINE WECHSELN

Sachschäden:

Beim Wechsel der Hauptplatine muss diese vor elektrostatischer Entladung geschützt werden, sonst kann es zu Beschädigungen kommen. Aufladung des Körpers vermeiden, z.B. durch Ableiten und Erden des Körpers.

M+P-26A-2130

1. Stromversorgung vom Wohnraumlüftungsgerät trennen.

2. Filterabdeckung (20) entfernen.

2222

M+P-26A-2131

3. Schrauben Torx 30 (22) unten am Gerät lösen.

4. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 1).

5. Frontabdeckung (23) entfernen (Pfeil 2).

6. Hauptplatine wechseln, siehe beiliegenden Anleitung.

R153812101 9097223203 MM/YY

UCB

M+P-26A-2318

7. Beiliegende Aufkleber (82) mit der Seriennummer auf die neue Hauptplatine und neben dem Typenschild aufkleben, siehe Seite 8.

8. Der Einbau erfolgt in umgekehrter Reihenfolge.

BIA ASPV / ASPV-E

Page 67

11.7. FEUCHTE-/TEMPERATURFÜHLER WECHSELN

M+P-26A-2160

1. Filterabdeckung (20) entfernen (Pfeil 1).

2. Schrauben Torx 30 (22) unten am Gerät lösen.

3. Schrauben Torx 30 (21) oben am Gerät herausschrauben (Pfeil 2).

4. Frontabdeckung (23) entfernen (Pfeil 3).

5. Alle Feuchte-/Temperaturfühler vom Anschluss (52) der Hauptplatine (9) lösen.

BIA ASPV / ASPV-E

Page 68

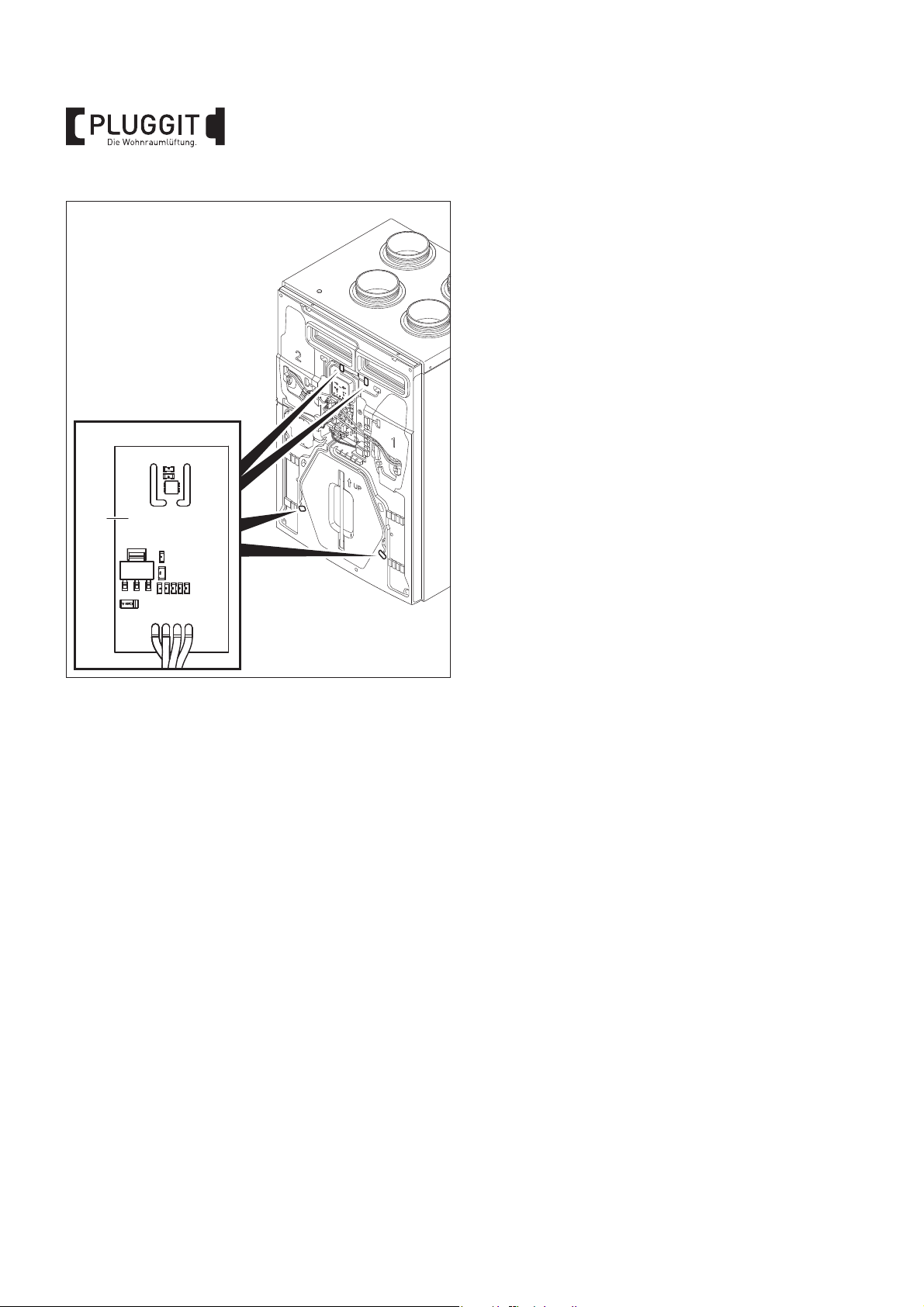

6. Feuchte-/Temperaturfühler (71) inkl. Kabel aus dem

M+P-26A-2375

Wohnraumlüftungsgerät entfernen und wechseln.

7. Der Einbau erfolgt in umgekehrter Reihenfolge.

BIA ASPV / ASPV-E

Page 69

12. INBETRIEBNAHME-PROTOKOLL KOMFORT-WOHNRAUMLÜFTUNGSSYSTEME (Avent, PluggEasy)

Hinweis:

Bewahren Sie dieses Protokoll gut auf. Im Falle einer Reklamation während der Gewährleistungsfrist ist es auf Verlangen von Pluggit bzw. des autorisierten Fachhandels als Beleg auf Ersatzleistung vorzulegen.

Inbetriebnehmer Fachbetrieb Firma Name Straße PLZ/Ort Telefon Email

Bauvorhaben/Bauherr Firma/Name Straße/PLZ/Ort Telefon/E-Mail

Geräte-Typ: Geräte-Seriennummer: Installation:

Fernbedienung Sommerbypass Vorheizregister ServoFlow Kit Feuchtesensor VOC-Sensor Kommunikationsmodul

Wand Decke



Variante:



  

Die Anlage wurde komplett installiert und unter Ausführung der folgenden Maßnahmen (testweise) in Betrieb genommen. Besonderheiten, auf die für den reibungslosen Betrieb der Anlage zu achten ist, sind im Inbetriebnahme-Protokoll vermerkt.

Kontrolliert/durchgeführt Erledigt Anmerkung

Wohnraumlüftungsgerät schallentkoppelt (Luft- und Körperschall) und zugänglich in frostfreiem Bereich (> +12 °C) installiert. Kondensatablauf fachgerecht über Abwasserleitung DN40 und Siphon frostsicher installiert. Abfließen des Wassers wurde kontrolliert. Alle Außenwandgitter und alle Filter im Gerät auf Sauberkeit kontrolliert. Dachhaube ist fest installiert. Rohrleitungen sind fest installiert, Außen- und Fortluftleitung diffusionsdicht gedämmt, Zuund Abluftleitungen ggf. wärmegedämmt.

Schalldämpfer für Zu- und Abluft installiert.

Wohnraumlüftungsgerät auf Nennlüftung eingestellt. Stufe 2:  (nur bei AC200) Stufe 3:  Einregelung erfolgt automatisch: nächst niedrigere Stufe -30 % / nächst höhere Stufe +30 %

Einstellungen Wohnraumlüftungsgerät (variiert je nach Geräte-Typ)

Nur AC200:

Zuluftvolumenstrom Stufe 1, 2, 3 eingestellt: ...... ...... ...... m³/h

Drehcodierschalter 1, 2, 3 eingestellt: ...... ...... ...... m³/h

Verhältnis Zu-/Abluftschalter: ...............................

Nur ASPV/ASPH:

Datum/Wochentagseinstellungen kontrolliert. Alle Filter wurden gezeigt und deren Reinigung/Auswechslung erklärt.

Die Filteranzeige wurde gezeigt. Es wurde auf Überströmöffnungen und gemeinsamen Betrieb von KWL mit raumluft-

abhängigen Feuerstätten hingewiesen. Betriebs- und Installationsanleitung wurde ausgehändigt. Funktion und Bedienung der Anlage wurden erklärt. Optionales Zubehör wurde erklärt. Besondere Hinweise

Die Anlage wurde mängelfrei und ohne Vorbehalte übergeben. Auf etwaige mangelhafte Leistungen anderer am Bauvorhaben beteiligter Gewerke wurde mit entsprechendem Vermerk in diesem Protokoll verwiesen. Der Bauherr/Endnutzer wurde darauf hingewiesen, dass Veränderungen am Lüftungssystem (außer dem im Teil für den Nutzer beschriebenen Arbeiten) zu Schäden, Gefahren und dem Erlöschen der Gewährleistung führen können. Bitte beachten Sie die erforderliche jährliche Wartung. Zu- und Abluftfilter müssen mindestens einmal jährlich gewechselt werden.

.................................................................................................................................................................................................................................

Datum/Unterschrift Inbetriebnehmer Datum/Unterschrift Bauherr/Endnutzer



Nennlüftung:

Volumenstrom: AB: ......................... m³/h



Drehzahl: AB: ......................... m³/h

Position Drehcodierschalter: ...................



Position Drehcodierschalter: ...................

Druck Differenzdruckstutzen

Druck Differenzdruckstutzen 2 ........... Pa



ZU: ......................... m³/h



Filterklasse Zuluft: .................................



Filterklasse Abluft: ................................



  

.............Pa

BIA ASPV / ASPV-E

Page 70

13. AUSSERBETRIEBNAHME/ENTSORGUNG

13.1. AUSSERBETRIEBNAHME BEI AUSBAU

Die Außerbetriebnahme darf nur von qualifiziertem Fachpersonal durchgeführt werden.

• Anlage spannungsfrei schalten.

• Komplette Anlage allpolig vom Stromnetz trennen.

13.2. VERPACKUNG

Die Transport- und Schutzverpackung ist weitgehend aus wiederverwendbaren Stoffen hergestellt. Alle Verpackungsmaterialien sind nach den örtlichen Bestimmungen zu entsorgen.

13.3. ALTGERÄT

Das Wohnraumlüftungsgerät enthält wertvolle Stoffe und Substanzen, die nicht in den Restmüll gelangen sollten. Das Altgerät kann zur Wiederverwertung einem örtlichen Recyclingbetrieb übergeben werden.

BIA ASPV / ASPV-E

Page 71

14. GARANTIEBEDINGUNGEN DER PLUGGIT GMBH

Eventuelle Ansprüche des Garantienehmers aus der Sachmängelhaftung werden durch die Garantie nicht ausgeschlossen.

Garantievereinbarung

Für Pluggit-Wohnraumlüftungsgeräte, die ab dem

01.01.2010 in Betrieb genommen wurden, gibt die Pluggit GmbH eine Garantie von 6 Jahren nach den beim Kauf geltenden Garantiebedingungen der Pluggit GmbH, die auf www.pluggit.com/de/Garantie eingesehen werden können. Die Garantie gilt ab dem Tag der Inbetriebnahme, wobei die Inbetriebnahme innerhalb eines Jahres nach dem Kauf des Pluggit-Wohnraumlüftungsgeräts erfolgen muss. Zum Nachweis der Inbetriebnahme ist das Pluggit-Inbetriebnahmeprotokoll, zum Nachweis des Kaufdatums und der jährlichen Wartungen sowie der Filterwechsel sind die Rechnungskopien des installierenden Fachbetriebs zwingend erforderlich.

Ab dem Zeitpunkt der Inbetriebnahme ist einmal jährlich eine Wartung durchzuführen und mindestens einmal jährlich die Gerätefilter zu wechseln. Dabei sind Original Pluggit Filter zu verwenden, die Wartung darf nur durch einen anerkannten SHK Meister-Fachhandwerksbetrieb durchgeführt werden.

Nutzen Sie die Chance auf bis zu 6 Jahre Garantie. Eine Kopie des Inbetriebnahmeprotokolls muss zusammen

mit dem Registrierungsformular nach Inbetriebnahme innerhalb von 6 Monaten an Pluggit übergeben werden. E-Mail: [email protected] Fax: +49 (0)89 41 11 25 –100

Informieren Sie sich online unter www.pluggit.com/de/Garantie

Soweit nicht laut Garantievereinbarung abweichende Regelungen getroffen sind, gelten nachfolgende Garantiebedingungen: Diese Garantiebedingungen sind maßgeblich und ersetzen alle anderen bisherigen Garantieaussagen.

§ 1 Inhalt der Garantie, Reparatur durch Garantiegeber

1. Der Garantiegeber gibt dem Garantienehmer unter den weiteren Voraussetzungen gemäß § 4 eine Garantie, die die Funktionsfähigkeit der in § 2 Ziff. 1 genannten Bauteile für die vereinbarte Laufzeit umfasst.

2. Verliert ein solches Bauteil innerhalb der Garantielaufzeit unmittelbar und nicht infolge eines Fehlers nicht garantierter Bauteile seine Funktionsfähigkeit, hat der Garantienehmer Anspruch auf eine dadurch erforderliche fachgerechte Reparatur durch Ersatz oder Instandsetzung des Bauteils. Weitere Voraussetzung für Garantieansprüche ist die Beachtung der Vorgaben aus §

4. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises).

3. Zu den unter die Garantie fallenden Reparaturarbeiten gehören auch Prüf-, Mess- und Einstellarbeiten, wenn sie im Zusammenhang mit der Behebung eines Garantieschadens erforderlich sind, nicht aber vom Hersteller vorgeschriebene oder empfohlene Wartungs-, Inspektions-, Reinigungs- oder Pflegearbeiten. Die Garantie umfasst nicht die Übernahme von Kosten für mittelbare oder unmittelbare Folgeschäden (z.B. Entsorgungskosten, Entschädigung für entgangene Nutzung, Folgeschäden an nicht garantierten Bauteilen).

4. Sollten innerhalb der Garantiezeit Material- oder Fabrikationsfehler auftreten, so werden diese durch den Pluggit Werkskundendienst nach entsprechender Prüfung kostenlos behoben. Es liegt im alleinigen Ermessen des Herstellers ob das Wohnraumlüftungsgerät repariert oder ausgetauscht wird.

§ 2 Umfang, Dauer und Geltungsbereich der Garantie

1. Die Garantie bezieht sich auf die in der Garantiezusage näher bezeichneten Bauteile mit allen mechanischen, elektrischen, elektronischen, pneumatischen und hydraulischen Teilen, soweit sie nicht durch die folgenden Ziffern 2 oder 3 ausgeschlossen sind.

2. Es wird kein Ersatz von Material- und Lohnkosten geleistet für:

a) Filter und Dichtungen, sowie bewegliche Teile

(Ventilator, Sommerbypass) b) Reinigung von Filtern und Dichtungen c) Reinigung von Lüftungsleitungen d) Reinigung des Wärmetauschers

3. Sicherungen fallen nur dann unter die Garantie, wenn sie im Zusammenhang mit einem anderen entschädigungspflichtigen Schaden ersetzt werden müssen.

4. Die Garantielaufzeit ergibt sich aus der Garantievereinbarung.

5. Die Garantie gilt in folgenden Ländern: Deutschland, Luxemburg, Österreich, Schweiz.

BIA ASPV / ASPV-E

Page 72

§ 3 Garantieausschlüsse

Keine Garantie besteht ohne Rücksicht auf mitwirkende Ursachen für Schäden:

a) durch Unfall, d.h. ein unmittelbar von außen plötzlich

mit mechanischer Gewalt einwirkendes Ereignis

b) durch unsachgemäße, mut- oder böswillige Hand-

lungen, unbefugten Eingriffen oder Gebrauch, Sturm, Hagel, Frost, Korrosion, Blitzschlag, Erdbeben oder Überschwemmung sowie durch Verschmorung, Brand oder Explosion

c) durch die Verwendung keiner Originalteile der

Pluggit GmbH

d) wenn die Pluggit Planungs- und Installationsvor-

schriften nicht eingehalten wurden

Registrierung nach Inbetriebnahme

Jährlicher Filterwechsel

Jährliche Wartung

§ 4 Voraussetzung für Garantieansprüche

Voraussetzung für jegliche Garantieansprüche ist, dass der Garantienehmer:

a) an dem Wohnraumlüftungsgeräte während der Lauf-

zeit dieser Garantie die vom Hersteller vorgeschriebenen oder empfohlenen Wartungs-, Inspektions- und Reparaturarbeiten durch einen anerkannten SHK Meister-Fachhandwerksbetrieb durchführen lässt

b) die Hinweise des Herstellers in der Betriebsanleitung

zum Betrieb des Wohnraumlüftungsgeräte beachtet.

c) eine Kopie des Inbetriebnahmeprotokolls zusammen

mit dem Registrierungsformular nach Inbetriebnahme innerhalb von 6 Monaten an den Garantiegeber übergeben wird

§ 5 Verjährung

1. Ansprüche aus einem Garantiefall verjähren 6 Monate nach Schadenseintritt.

2. Erbrachte Garantieleistungen führen in keinem Fall zu einer Verlängerung der Garantiezeit.

Aufbewahrung von Kauf- oder Service-Rechnungen und

Inbetriebnahmeprotokoll

6 Jahre Garantie

BIA ASPV / ASPV-E

Page 73

15. SERVICE-INTERVALLE

Filter Wartung

am: _____________ * ________ / ________

Filter Wartung

am: _____________ * ________ / ________

kontrolliert gewechselt

Datum / Stempel & Unterschrift Fachbetrieb

am: _____________ * ________ / ________

Filter Wartung

am: _____________ * ________ / ________

kontrolliert gewechselt

Datum / Stempel & Unterschrift Fachbetrieb

am: _____________ * ________ / ________

* Verwendete Filterklasse: Zuluft / Abluft

kontrolliert gewechselt

Datum / Stempel & Unterschrift Fachbetrieb

BIA ASPV / ASPV-E

Page 74

Filter Wartung

am: _____________ * ________ / ________

Filter Wartung

am: _____________ * ________ / ________

kontrolliert gewechselt

Datum / Stempel & Unterschrift Fachbetrieb

am: _____________ * ________ / ________

Filter Wartung

am: _____________ * ________ / ________

kontrolliert gewechselt

Datum / Stempel & Unterschrift Fachbetrieb

* Verwendete Filterklasse: Zuluft / Abluft

BIA ASPV / ASPV-E

Page 75

16. REGISTRIERUNGSFORMULAR

Angaben zum Verteilsystem:

Anlagenstandort / Bauherr

Name:

Straße:

PLZ/Ort:

Tel.:

E-Mail:

Das Lüftungssystem wurde installiert durch:

Fachbetrieb:

Anzahl Zuluftauslässe:

Anzahl Abluftabsaugungen:

Das Verteilsystem (Außenluft / Zuluft /

Abluft / Fortluft) ist von Pluggit

Das Verteilsystem (Außenluft / Zuluft /

Abluft / Fortluft) ist nicht

Zusätzliche Einbauten im Verteilsystem:

von Pluggit

Außenluftansaugung über Erdwärmetauscher

Vorheizregister, z.B. Sole-EWT, APHR

AeroFresh Plus

PluggMar, Typ:

Allergiefilter, z.B. Pluggit AF400

Es sind Rohre oder Kabel in die PluggFlex-Kanäle PK

verlegt worden

Straße:

PLZ/Ort:

Tel.:

E-Mail:

Wir haben folgendes Lüftungssystem im Einsatz:

Gerätetyp:

Geräte-Serien-Nr.:

Einbaudatum:

Inbetriebnahme am:

Sonstige Angaben:

Garantievereinbarung:

Hiermit möchte ich das aufgeführte Wohnraum-

lüftungsgerät registrieren, um die angebotene Garantievereinbarung nutzen zu können. (Anbei eine Kopie des Inbetriebnahmeprotokolls).

Wir wurden auf Pluggit Wohnraumlüftungsgeräte aufmerksam durch:

Bekannte Fachbetrieb

Internet Sonstiges:

Datum, Unterschrift

BIA ASPV / ASPV-E

Page 76

17. CE-KONFORMITÄTSERKLÄRUNG

M+P-26A-2214

BIA ASPV / ASPV-E

Page 77

M+P-26A-2591

BIA ASPV / ASPV-E

Page 78

1254/2014

225 m

A+

Pluggit GmbH ASPV1.0 (zentrale Bedar fssteuerung)

2016

ENERGIA · ЕНЕ РГИЯ · ΕΝ ΕΡΓΕΙ Α · ENERGIJA · ENERGY · ENERGIE · EN ERGI

Wohnraumlüftungsgerät;

Innen: 0,7

160 [m³/h]

0,044 [m³/s]

Zwei-Richtung-Lüftungsgerät

Außen: 1,8

Bedieneinheit/

LED blinkt/1x p.a.

88,8 45,4 20,5

Lieferant Pluggit GmbH

Modelkennung ASPV1.0

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -77,3 -39,3 -14,9

SEV-Klasse A+ A E

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 86,7

Höchster Luftvolumenstrom [m³/h] 225

Elektr. Eingangsleistung des Ventilatorantriebs 90

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV1.0 mit zentraler Bedarfssteuerung

Lüftungsgerät ASPV1.0 in Basisversion

Schallleistungspegel (Lw(A)) 49,0

Bezugs-Luftvolumenstrom

Bezugsdruckdifferenz [Pa] 50

SEL [W/m³/h] 0,25

Lüftungssteuerung (zentrale Bedarfssteuerung) 0,85

Angabe der inneren und äußeren Leckage [%]

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a] 3

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 79

A+

1254/2014

225 m

A+

Pluggit GmbH ASPV1.0 (örtliche Bedarfssteuerung)

2016

ENERGIA · ЕНЕ РГИЯ · ΕΝ ΕΡΓΕΙ Α · ENERGIJA · ENERGY · ENERGIE · EN ERGI

Wohnraumlüftungsgerät;

Innen: 0,7

160 [m³/h]

0,044 [m³/s]

Zwei-Richtung-Lüftungsgerät

Außen: 1,8

Bedieneinheit/

LED blinkt/1x p.a.

90,5 46,3 20,9

Lieferant Pluggit GmbH

Modelkennung ASPV1.0

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -81,3 -42,5 -17,6

SEV-Klasse A+ A+E

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 86,7

Höchster Luftvolumenstrom [m³/h] 225

Elektr. Eingangsleistung des Ventilatorantriebs 90

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV1.0 mit örtlicher Bedarfssteuerung

Lüftungsgerät ASPV1.0

Schallleistungspegel (Lw(A)) 49,0

Bezugs-Luftvolumenstrom

Bezugsdruckdifferenz [Pa] 50

SEL [W/m³/h] 0,25

Lüftungssteuerung (örtliche Bedarfssteuerung) 0,65

Angabe der inneren und äußeren Leckage [%]

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a] 3

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 80

1254/2014

360 m

50,5

A+

Pluggit GmbH ASPV2.0 (zentrale Bedar fssteuerung)

2016

ENERGIA · ЕНЕ РГИЯ · ΕΝ ΕΡΓΕΙ Α · ENERGIJA · ENERGY · ENERGIE · EN ERGI

Wohnraumlüftungsgerät;

Innen: 0,4

266 [m³/h]

0,074 [m³/s]

Zwei-Richtung-Lüftungsgerät

Außen: 0,3

Bedieneinheit/

LED blinkt/1x p.a.

88,1 45,1 20,4

Lieferant Pluggit GmbH

Modelkennung ASPV2.0

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -77,1 -39,4 -15,2

SEV-Klasse A+ A E

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 85,4

Höchster Luftvolumenstrom [m³/h] 360

Elektr. Eingangsleistung des Ventilatorantriebs 145

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV2.0 mit zentraler Bedarfssteuerung

Lüftungsgerät ASPV2.0 in Basisversion

Schallleistungspegel (Lw(A)) 50,5

Bezugs-Luftvolumenstrom

Bezugsdruckdifferenz [Pa] 50

SEL [W/m³/h] 0,23

Lüftungssteuerung (zentrale Bedarfssteuerung) 0,85

Angabe der inneren und äußeren Leckage [%]

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a] 3

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 81

A+

1254/2014

360 m

50,5

A+

Pluggit GmbH ASPV2.0 (örtliche Bedarfssteuerung)

2016

ENERGIA · ЕНЕ РГИЯ · ΕΝ ΕΡΓΕΙ Α · ENERGIJA · ENERGY · ENERGIE · EN ERGI

Wohnraumlüftungsgerät;

Innen: 0,4

266 [m³/h]

0,074 [m³/s]

Zwei-Richtung-Lüftungsgerät

Außen: 0,3

Bedieneinheit/

LED blinkt/1x p.a.

90,0 46,0 20,8

Lieferant Pluggit GmbH

Modelkennung ASPV2.0

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -81,1 -42,5 -17,7

SEV-Klasse A+ A+E

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 85,4

Höchster Luftvolumenstrom [m³/h] 360

Elektr. Eingangsleistung des Ventilatorantriebs 145

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV2.0 mit örtlicher Bedarfssteuerung

Lüftungsgerät ASPV2.0

Schallleistungspegel (Lw(A)) 50,5

Bezugs-Luftvolumenstrom

Bezugsdruckdifferenz [Pa] 50

SEL [W/m³/h] 0,23

Lüftungssteuerung (örtliche Bedarfssteuerung) 0,65

Angabe der inneren und äußeren Leckage [%]

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a] 3

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 82

1254/2014

540 m

A+

Pluggit GmbH ASPV3.0 (zentrale Bedarfssteuerung)

2016

ENERGIA · ЕНЕ РГИЯ · ΕΝ ΕΡΓΕΙ Α · ENERGIJA · ENERGY · ENERGIE · EN ERGI

Wohnraumlüftungsgerät;

Innen: 0,5

378 [m³/h]

0,105 [m³/s]

Zwei-Richtung-Lüftungsgerät

Außen: 0,5

Bedieneinheit/

LED blinkt/1x p.a.

88,1 45,1 20,4

Lieferant Pluggit GmbH

Modelkennung ASPV3.0

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -76,0 -38,3 -14,0

SEV-Klasse A+ A E

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 85,4

Höchster Luftvolumenstrom [m³/h] 540

Elektr. Eingangsleistung des Ventilatorantriebs 265

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV3.0 mit zentraler Bedarfssteuerung

Lüftungsgerät ASPV3.0 in Basisversion

Schallleistungspegel (Lw(A)) 53

Bezugs-Luftvolumenstrom

Bezugsdruckdifferenz [Pa] 50

SEL [W/m³/h] 0,28

Lüftungssteuerung (zentrale Bedarfssteuerung) 0,85

Angabe der inneren und äußeren Leckage [%]

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a] 3

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 83

1254/2014

540 m

A+

Pluggit GmbH ASPV3.0 (ör tliche Bedarfssteuerung)

2016

ENERGIA · ЕНЕ РГИЯ · ΕΝ ΕΡΓΕΙ Α · ENERGIJA · ENERGY · ENERGIE · EN ERGI

Wohnraumlüftungsgerät;

Innen: 0,5

378 [m³/h]

0,105 [m³/s]

Zwei-Richtung-Lüftungsgerät

Außen: 0,5

Bedieneinheit/

LED blinkt/1x p.a.

90,0 46,0 20,8

Lieferant Pluggit GmbH

Modelkennung ASPV3.0

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -80,4 -41,8 -17,1

SEV-Klasse A+ A E

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 85,4

Höchster Luftvolumenstrom [m³/h] 540

Elektr. Eingangsleistung des Ventilatorantriebs 265

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV3.0 mit örtlicher Bedarfssteuerung

Lüftungsgerät ASPV3.0

Schallleistungspegel (Lw(A)) 53

Bezugs-Luftvolumenstrom

Bezugsdruckdifferenz [Pa] 50

SEL [W/m³/h] 0,28

Lüftungssteuerung (örtliche Bedarfssteuerung) 0,65

Angabe der inneren und äußeren Leckage [%]

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a] 3

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 84

A+

Pluggit GmbH A^WsϭϬͲ;ǌĞŶƚƌĂůĞĞĚĂƌĨƐƐƚĞƵĞƌƵŶŐͿ

1254/2014

ϮϮϬ m

ϰϵ

2016

EZ'/രͼരʫʻʫˀʧʰ˔രͼരȵɁȵɆȳȵȻȰരͼരEZ'/:രͼരEZ'zരͼരEZ'/രͽരEZ'/

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV1.0-E (Enthalpietauscher) mit zentraler Bedarfssteuerung

Lüftungsgerät ASPV1.0-E (Enthalpietauscher) in Basisversion

Lieferant Pluggit GmbH

Modelkennung ASPV1.0-E

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -72,3 -36,7 -13,8

SEV-Klasse A+ A E

Wohnraumlüftungsgerät;

Zwei-Richtung-Lüftungsgerät

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 77,0

Höchster Luftvolumenstrom [m³/h] 220

Elektr. Eingangsleistung des Ventilatorantriebs 85

Schallleistungspegel (Lw(A)) 49,0

154 [m³/h]

0,043 [m³/s]

Bezugs-Luftvolumenstrom

Bezugsdruckdierenz [Pa] 50

SEL [W/m³/h] 0,25

Lüftungssteuerung (zentrale Bedarfssteuerung) 0,85

Innen: 0,9

Außen: 0,4

Angabe der inneren und äußeren Leckage [%]

Bedieneinheit/

LED blinkt/1x p.a.

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

83,7 42,8 19,3

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a], durchschnittlich 2,7

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 85

A+

Pluggit GmbH A^WsϮϬͲ;ǌĞŶƚƌĂůĞĞĚĂƌĨƐƐƚĞƵĞƌƵŶŐͿ

1254/2014

ϯϱϬ m

ϱϬϱ

2016

EZG/Aരͼരʫʻʫˀʧʰ˔രͼരȵɁȵɆȳȵȻȰരͼരEZG/:AരͼരEZGzരͼരEZG/രͽരEZ G/

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV2.0-E (Enthalpietauscher) mit zentraler Bedarfssteuerung

Lüftungsgerät ASPV2.0-E (Enthalpietauscher) in Basisversion

Lieferant Pluggit GmbH

Modelkennung ASPV2.0-E

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -74,0 -38,0 -14,7

SEV-Klasse A+ A E

Wohnraumlüftungsgerät;

Zwei-Richtung-Lüftungsgerät

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 79,0

Höchster Luftvolumenstrom [m³/h] 350

Elektr. Eingangsleistung des Ventilatorantriebs 124

Schallleistungspegel (Lw(A)) 50,5

245 [m³/h]

0,068 [m³/s]

Bezugs-Luftvolumenstrom

Bezugsdruckdierenz [Pa] 50

SEL [W/m³/h] 0,22

Lüftungssteuerung (zentrale Bedarfssteuerung) 0,85

Innen: 1,0

Außen: 1,2

Angabe der inneren und äußeren Leckage [%]

Bedieneinheit/

LED blinkt/1x p.a.

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

84,7 43,3 19,6

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a], durchschnittlich 2,4

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 86

A+

Pluggit GmbH A^WsϯϬͲ;ǌĞŶƚƌĂůĞĞĚĂƌĨƐƐƚĞƵĞƌƵŶŐͿ

1254/2014

ϱϰϬ m

ϱϯ

2016

EZG/Aരͼരʫʻʫˀʧʰ˔രͼരȵɁȵɆȳȵȻȰരͼരEZG/:AരͼരEZGzരͼരEZG/രͽരEZ G/

Produktdatenblatt Pluggit GmbH

Lüftungsgerät ASPV3.0-E (Enthalpietauscher) mit zentraler Bedarfssteuerung

Lüftungsgerät ASPV3.0-E (Enthalpietauscher) in Basisversion

Lieferant Pluggit GmbH

Modelkennung ASPV3.0-E

SEV [kWh/(m²*a)] je Klimazone (kalt, durchschnittlich, warm) -70,7 -35,6 -12,8

SEV-Klasse A+ A E

Wohnraumlüftungsgerät;

Zwei-Richtung-Lüftungsgerät

Typ

Art des Antriebs Mehrstufenantrieb

Art des Wärmerückgewinnungssystems rekuperativ

Temperaturänderungsgrad der Wärmerückgewinnung [%] 75,4

Höchster Luftvolumenstrom [m³/h] 540

Elektr. Eingangsleistung des Ventilatorantriebs 251

Schallleistungspegel (Lw(A)) 53

378 [m³/h]

0,105 [m³/s]

Bezugs-Luftvolumenstrom

Bezugsdruckdierenz [Pa] 50

SEL [W/m³/h] 0,28

Lüftungssteuerung (zentrale Bedarfssteuerung) 0,85

Innen: 1,3

Außen: 0,6

Angabe der inneren und äußeren Leckage [%]

Bedieneinheit/

LED blinkt/1x p.a.

Lage/Beschreibung der Filteranzeige/Filterwechsel

Internetanschrift pluggit.com

82,8 42,3 19,1

jährlicher Stromverbrauch je 100m² (JSV) [kWh/a], durchschnittlich 3

jährliche Einsparung an Heizenergie (JEH)

[kWh Prim./a] je Klimazone (kalt, durchschnittlich, warm)

Page 87

Ihr Kontakt zu frischer Luft

kblätter

nst

all

ati

ons

anl

eit

ung

deo

4d2

ggit

Scannen Sie den QR-Code in Ihrer Region und nehmen Sie Kontakt

mit Ihrem kompetenten Vertriebsmitarbeiter auf.

Gebiet 1 [email protected]

Gebiet 10 [email protected]

Gebiet 9 [email protected]

Gebiet 7 [email protected]

Gebiet 5 [email protected]

GEBIET 7

Dortmund

Köln

Aachen

GEBIET 9

Essen

Düsseldorf

Bonn

Saarbrücken

Oldenburg

GEBIET 10

Osnabrück

Münster

Hamm

Paderborn

Siegen

GEBIET 6

Koblenz

Mainz

Mannheim

Karlsruhe

Pforzheim

GEBIET 5

Freiburg

Bremerhaven

Bielefeld

Frankfurt

Darmstadt

Bremen

Heidelberg

Stuttgart

Reutlingen

Hannover

GEBIET 8

Göttingen

Kassel

Heilbronn

GEBIET 4.2

Kiel

Hamburg

Wolfsburg

Braunschweig

Würzburg

Ulm

Lübeck

GEBIET 3

Ingolstadt

Augsburg

München

Erfurt

Erlangen

Nürnberg

Schwerin

Magdeburg

Rostock

GEBIET 1

Halle

Leipzig

Gera

Zwickau

Regensburg

GEBIET 4.1

Berlin

Potsdam

GEBIET 2

Dresden

Chemnitz

Gebiet 8 [email protected]

Gebiet 2 [email protected]

Cottbus

Gebiet 6 [email protected]

Gebiet 3 [email protected]

Gebiet 4.1 [email protected]

Gebiet 4.2

ebie

gebiet4d2@pluggit.com

plu

.com

Pluggit Digitales Portal

In unserem Downloadbereich haben wir für Sie unsere

nterlagen & Prospekte, Zulassungen, Mer

Unterlagen & Prospekte, Zulassungen, Merkblätter, Betriebs- und Installationsanleitungen, Videos, uvm.

Ihr Zugang zu den

Pluggit Dokumenten

Ref. 9023011501

s, uv

Bregenz

Innsbruck

GEBIET 1

Salzburg

Linz

Klagenfurt

GEBIET 2

Graz

V04.1.0 6/23 M-BIA-ASPV-A SPV-E-D

Gebiet 1 [email protected]

Wien

Gebiet 2 [email protected]
