Page 1
V1.0 For Pro/E Wildfire 2.0
Pro/E 文件格式转换工具
使用说明书
2006 年 5 月
http://www.pisx.com/
Page 2
Pro/E 文件格式转换工具
目 录
1. 功能 ................................................ 1
1.1 Pro/E 文件格式转换工具的功能 ......................................... 1
2．文件说明 ............................................ 1
2.1 Pro/E 文件格式转换工具的程序文件说明 ................................. 1
3. 运行环境 ............................................ 1
3.1 硬件要求............................................................. 1
3.2 软件要求............................................................. 1
4. 安装说明及许可证注册 ................................ 2
4.1 系统初始化配置 ....................................................... 2
4.2 许可证注册 ........................................................... 2
5.使用说明 ............................................. 3
5.1 带界面使用 ........................................................... 3
5.2 命令行使用 ........................................................... 9
6.开发说明 ............................................. 9
6.1 开发说明 ............................................................. 9
7.常见错误及解决方法 ................................... 9
http://www.pisx.com/ 版权所有
Page 3
Pro/E 文件格式转换工具
1. 功能
1.1 Pro/E 文件格式转换工具的功能
Pro/E 文件格式转换工具，是由 PISX（上海湃睿信息科技）公司开发的一套将 Pro/Engineer
的模型文件格式转换成其他 CAD 系统可识别的文件格式的工具。通过它可以批量将本地硬盘、
IntraLink（包括工作区和公共区）上的二维（.drw）、三维（.prt、.asm）文件转化为其他文件
格式。
二维图可转换为以下格式：
ProductView 可用的 plt 格式，在浏览器上直接查看
STEP 格式、CGM 格式、DXF 格式、IGES 格式、DWG 格式、SET 格式等
三维图可转换为以下格式：
ProductView 可用的 ol、edz 格式，在浏览器上直接查看
Step格式、SET 格式、VDA 格式、IGES（3D）格式、VRML 格式
CATIA 文件（.ct、.cat、.model、.session 等）
UG 文件、CADDS 文件、PDGS 文件、ParaSolid 文件、Render 文件
2．文件说明
2.1 Pro/E 文件格式转换工具的程序文件说明
配置文件： AutoConvert.ini
程序文件： AutoConvert.exe；License.dll
外部文件： AutoConvert.log；AutoConvert.sts
3. 运行环境
3.1 硬件要求
凡是可以运行 PTC 公司的 Pro Engineer 软件的计算机均可运行本程序。
3.2 软件要求
PTC 公司的 Pro Engineer + Toolkit + License 支持；
PTC 公司的 Pro IntraLink+ Toolkit + License 支持。
http://www.pisx.com/
第 1 页
Page 4
V1.0 For Pro/E Wildfire 2.0 and ILink3.3
4. 安装说明及许可证注册
4.1 系统初始化配置
将下载的 AutoConvert.rar 拷贝到您理想的位置并解压。
4.2 许可证注册
AutoConvert Pro/E 文件格式转换工具需要 PISX 公司的授权才能使用。第一次启动
AutoConvert 时，会弹出对话框要求用户向 PISX 公司申请授权：
目前 PISX 公司对本产品的授权方式是绑定用户 CPU 或网卡信息，主程序信息用来作为提
供技术支持的依据。授权方式分三种：
1、 试试看：本种方式是先不申请授权文件，暂时了解本系统功能，程序将以演示版运行。
可以启动本系统，添加，删除转档文件，执行转档过程。但不能进行参数设置。转档
也仅限于 SET 格式，具体功能限制参考后面的功能使用说明。
2、 免费试用：本种方式是申请免费使用一段时间（以一个月为限），以验证本工具能否
满足用户需要。点击“申请”按钮后在安装目录下会生成一个 License.dat 的文件，
将该文件通过电子邮件发送至 [email protected]
将授权文件 License.dat 发送给客户。客户覆盖原有的 License.dat，本工具可正常
使用。
http://www.pisx.com/ 第 2 页
，PISX 公司收到申请 5 个工作日内
Page 5
Pro/E 文件格式转换工具
3、 永久授权：用户确认本工具完全符合需要，则可申请永久授权。永久授权需要用户付
给 PISX 公司授权使用费。费用金额与授权数量有关，详细请向 PISX 公司咨询。点击
“申请”按钮后在安装目录下会生成一个 License.dat 的文件，将该文件通过电子邮
件发送至 [email protected]
License.dat 发送给客户。客户覆盖原有的 License.dat，本工具可正常使用。
注意：
1
、第一次使用，如果选择“放弃”，程序将直接退出。再次启动时将不再出现对话框，
仅以演示版运行本工具，用户无法使用全部功能。
2
、用户需要申请或重新申请授权时，先将安装目录下的
本工具，将重新弹出申请对话框。
3
、发送邮件动作需要手工完成，程序不提供自动邮件发送。申请后如不发送邮件，或者
收到
PISX
公司的授权文件后不覆盖原有文件，程序将以演示版运行。
4
、一个授权文件只能在一台机器上使用，不同机器需要分开申请。
，PISX 公司收到申请 5 个工作日内将授权文件
License.dat
文件删除，再次运行
5.使用说明
5.1 带界面使用

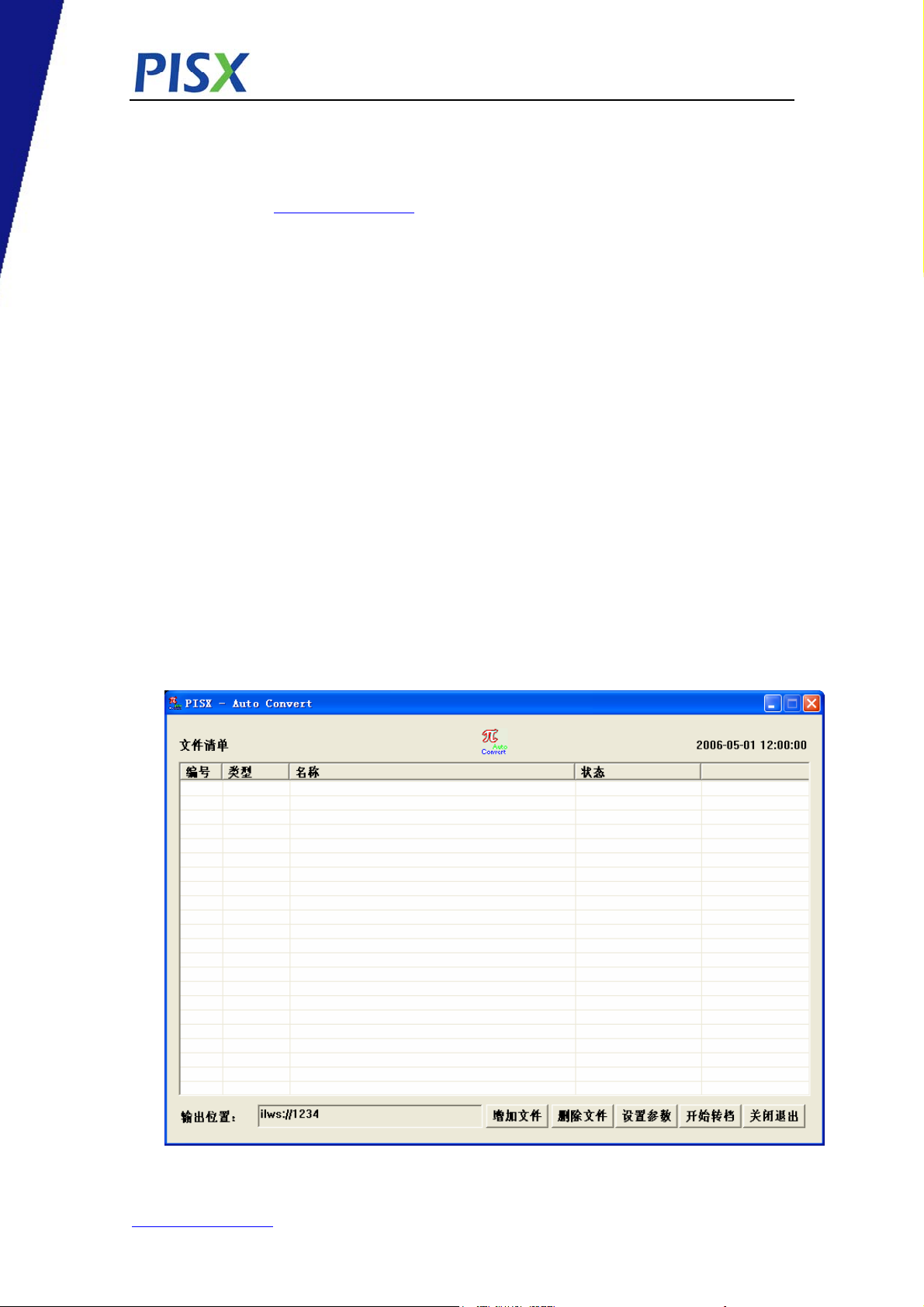

5.1.1 启动程序，显示主界面：
主界面：
http://www.pisx.com/
第 3 页
Page 6
V1.0 For Pro/E Wildfire 2.0 and ILink3.3
上右上方显示当前时间；
主体部分显示转档文件清单，包括名称和状态信息；
左下方显示输出位置
右下方显示操作按钮
5.1.2 增加文件

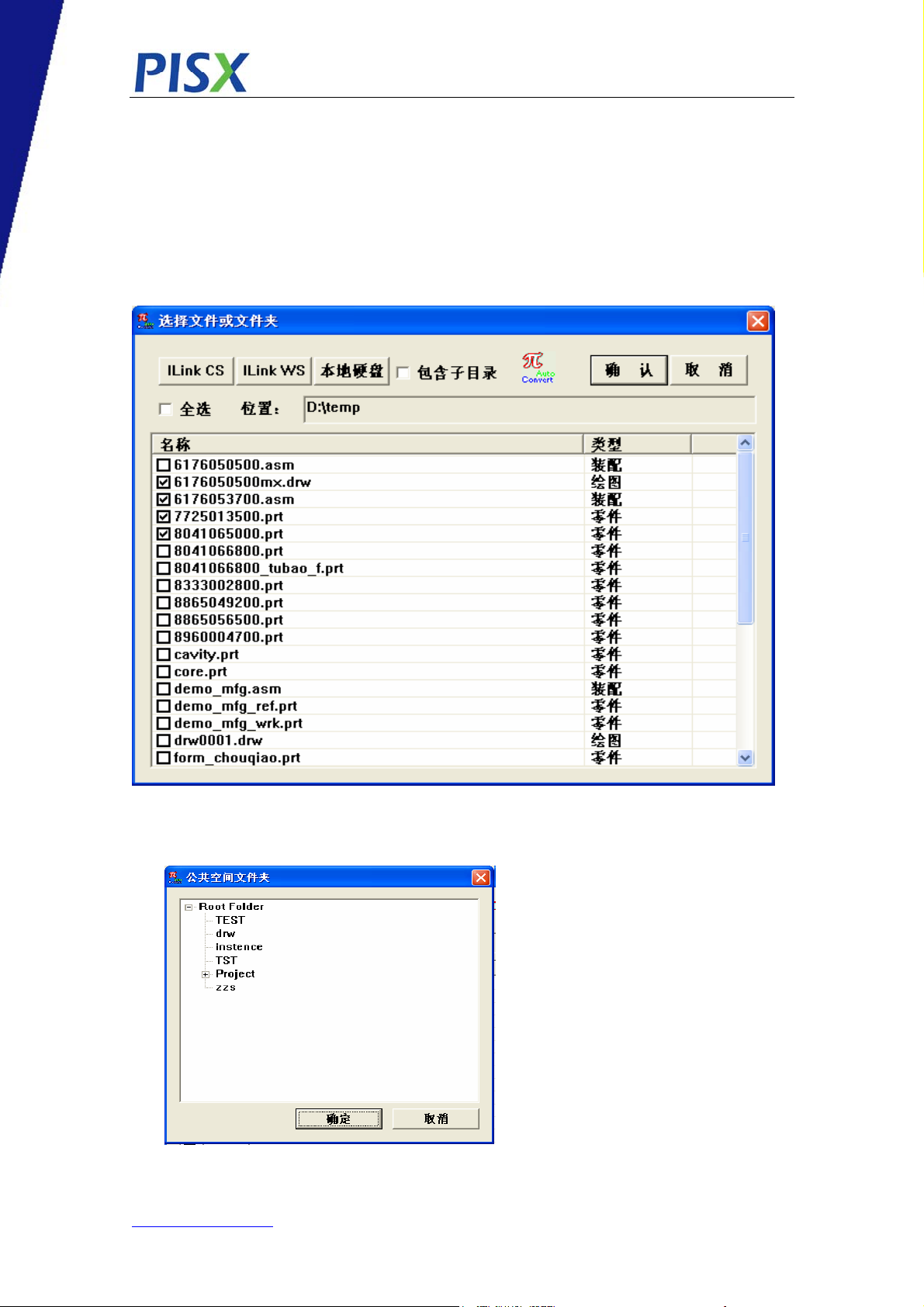

点击“增加文件”按钮，出现增加文件对话框：
点击“ILink CS”按钮，从 Ilink 的公共空间选择文件：
http://www.pisx.com/ 第 4 页
Page 7

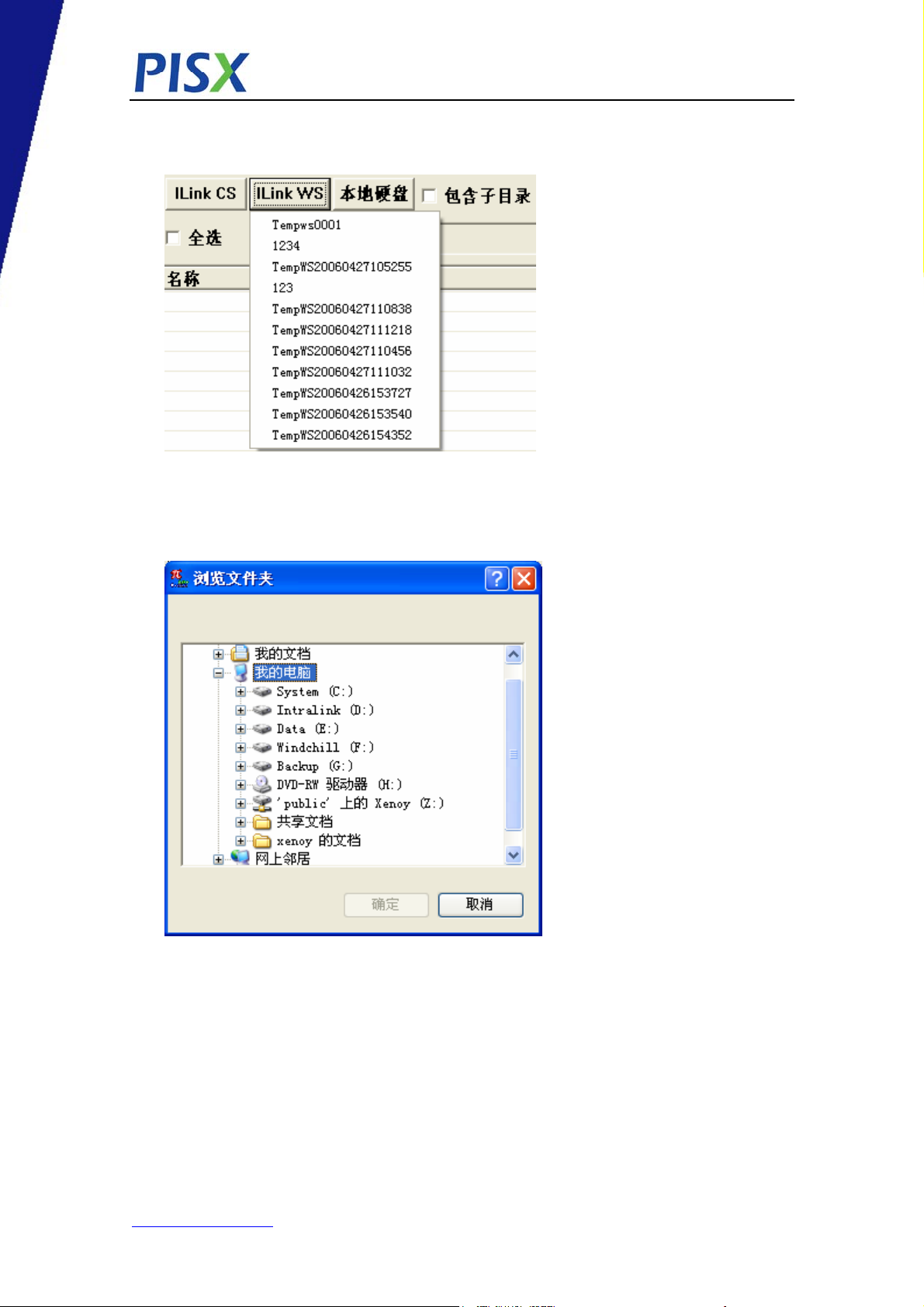

点击“ILink WS”按钮，从 ILink 的工作区中选择文件
点击“本地硬盘”，从本地硬盘选择文件
Pro/E 文件格式转换工具
点选“包含子目录”将自动刷新文件清单。
从文件清单中选取需要转档的文件后点击确定，被选中的文件将会出现在主界面中。
注意：
1
5.1.3 删除文件
http://www.pisx.com/
、对于“
ILink CS
”、“
ILink WS
”、“本地硬盘”，一次只能添加一种。
第 5 页
Page 8
V1.0 For Pro/E Wildfire 2.0 and ILink3.3

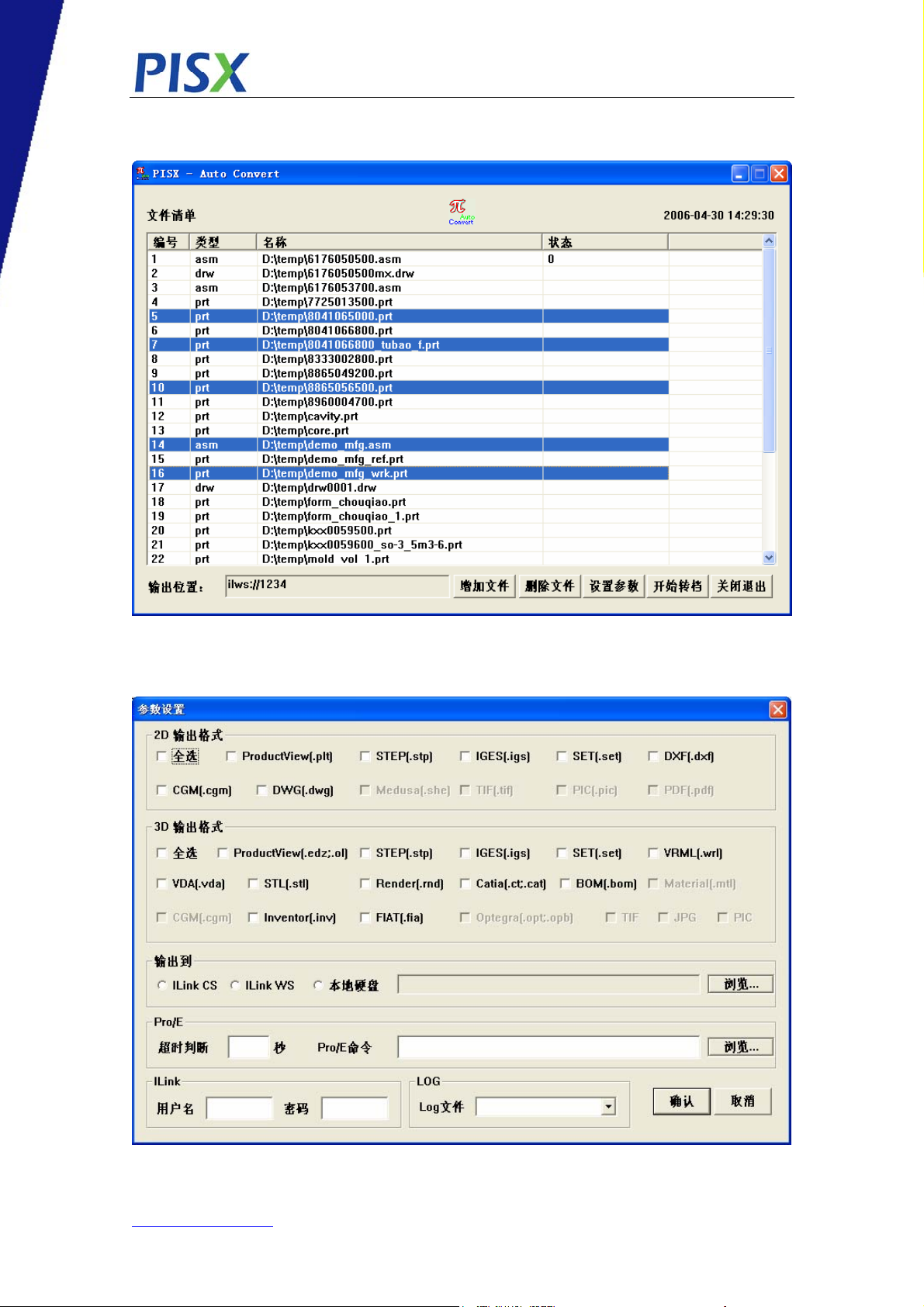

选择需要删除的文件，点击“删除文件”按钮。支持多选。
5.1.4 设置参数
http://www.pisx.com/ 第 6 页
Page 9
注意：
2维、3 维可自由决定，
输出位置按需要填写
5.1.5 开始转档

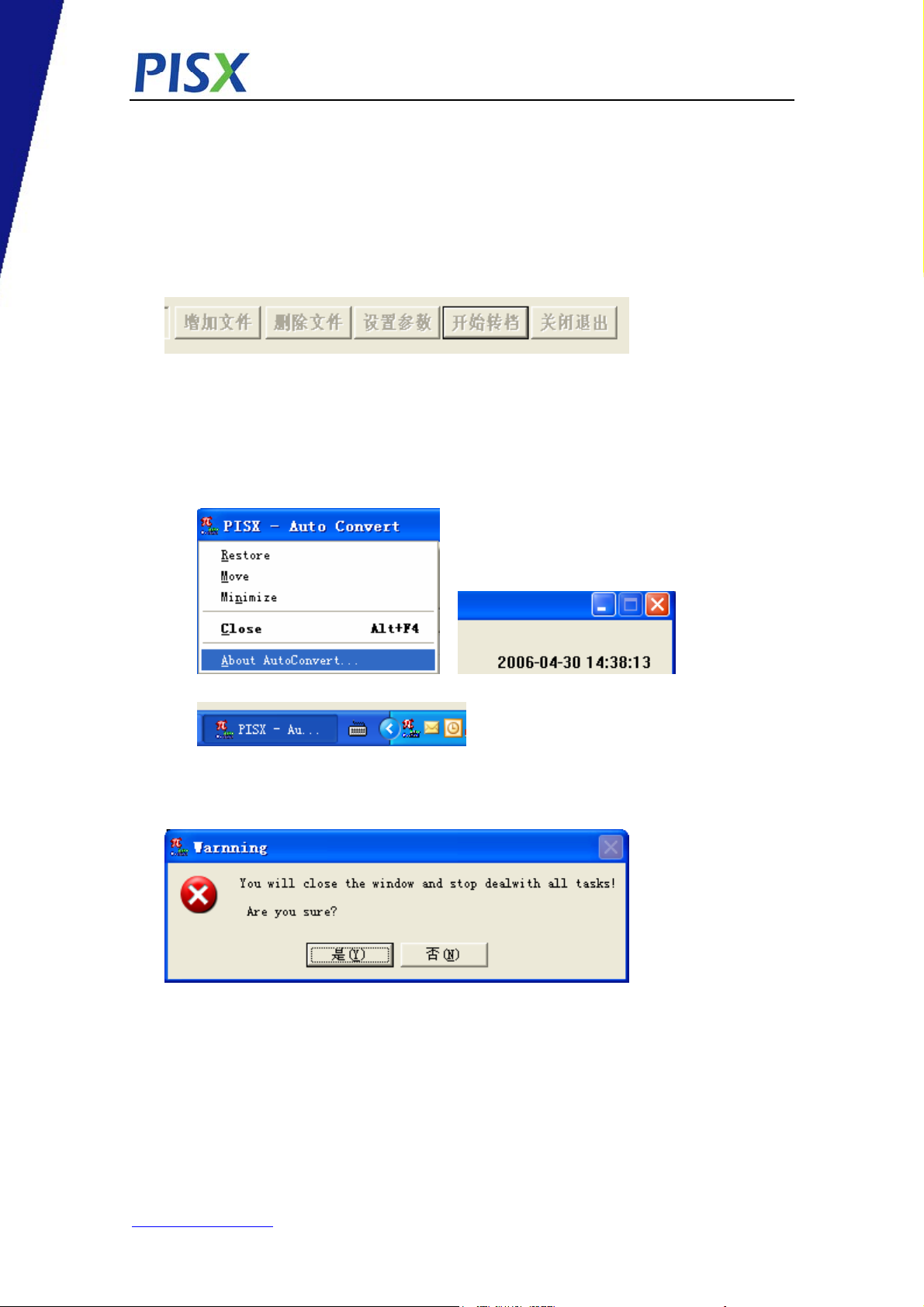

开始转档后，所有按钮不可操作：
对演示版，设置参数按钮无效
Pro/E 文件格式转换工具
5.1.5 关闭退出
转档完成后，关闭退出。
5.1.6 系统菜单
从系统菜单，在转档过程中可以强制退出，强制退出将中断正在转档的任务。
最小化时从 Windows 任务栏再激活。

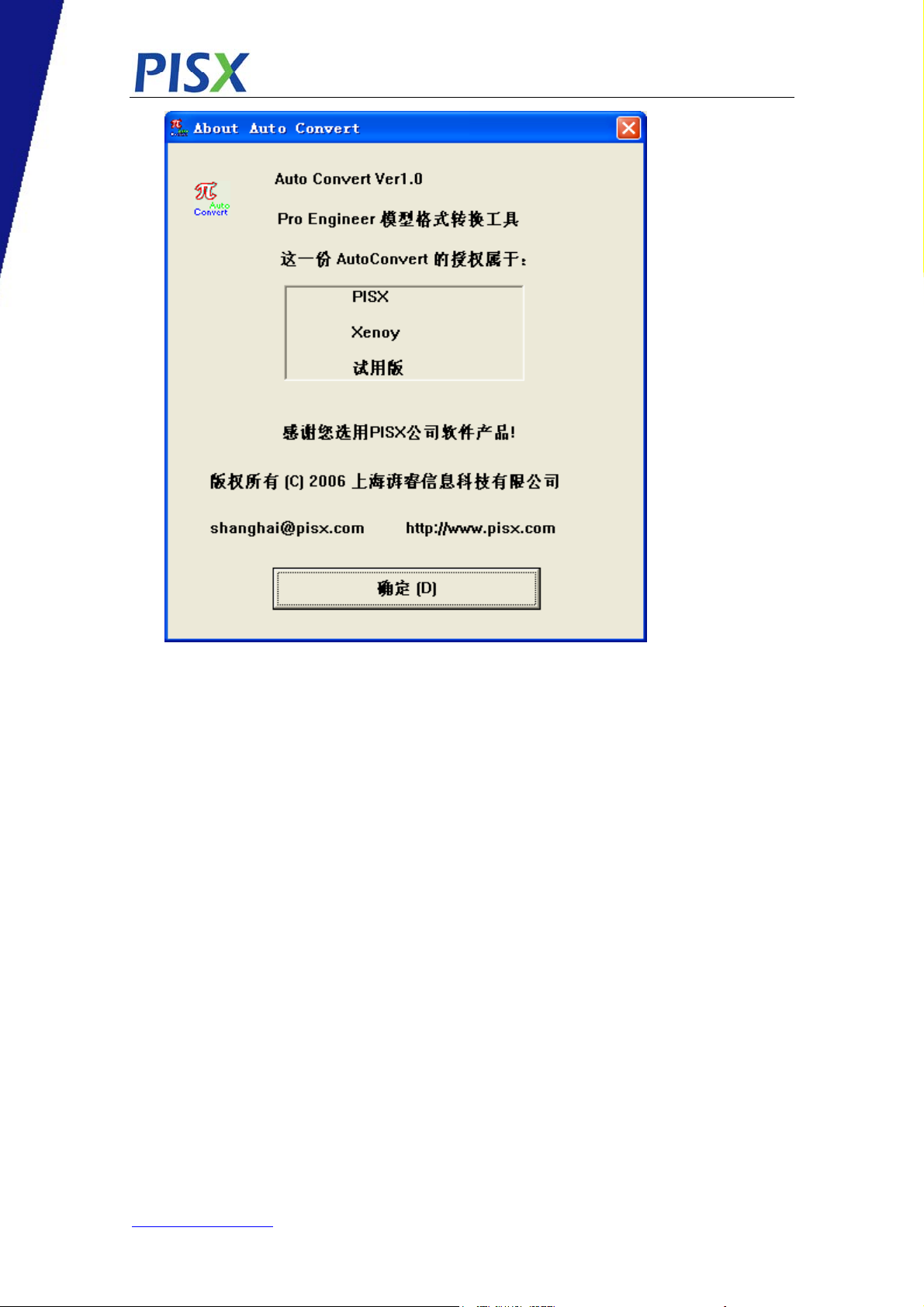

从系统菜单可激活 About 对话框，显示版本信息：
http://www.pisx.com/
第 7 页
Page 10
V1.0 For Pro/E Wildfire 2.0 and ILink3.3
http://www.pisx.com/ 第 8 页
Page 11

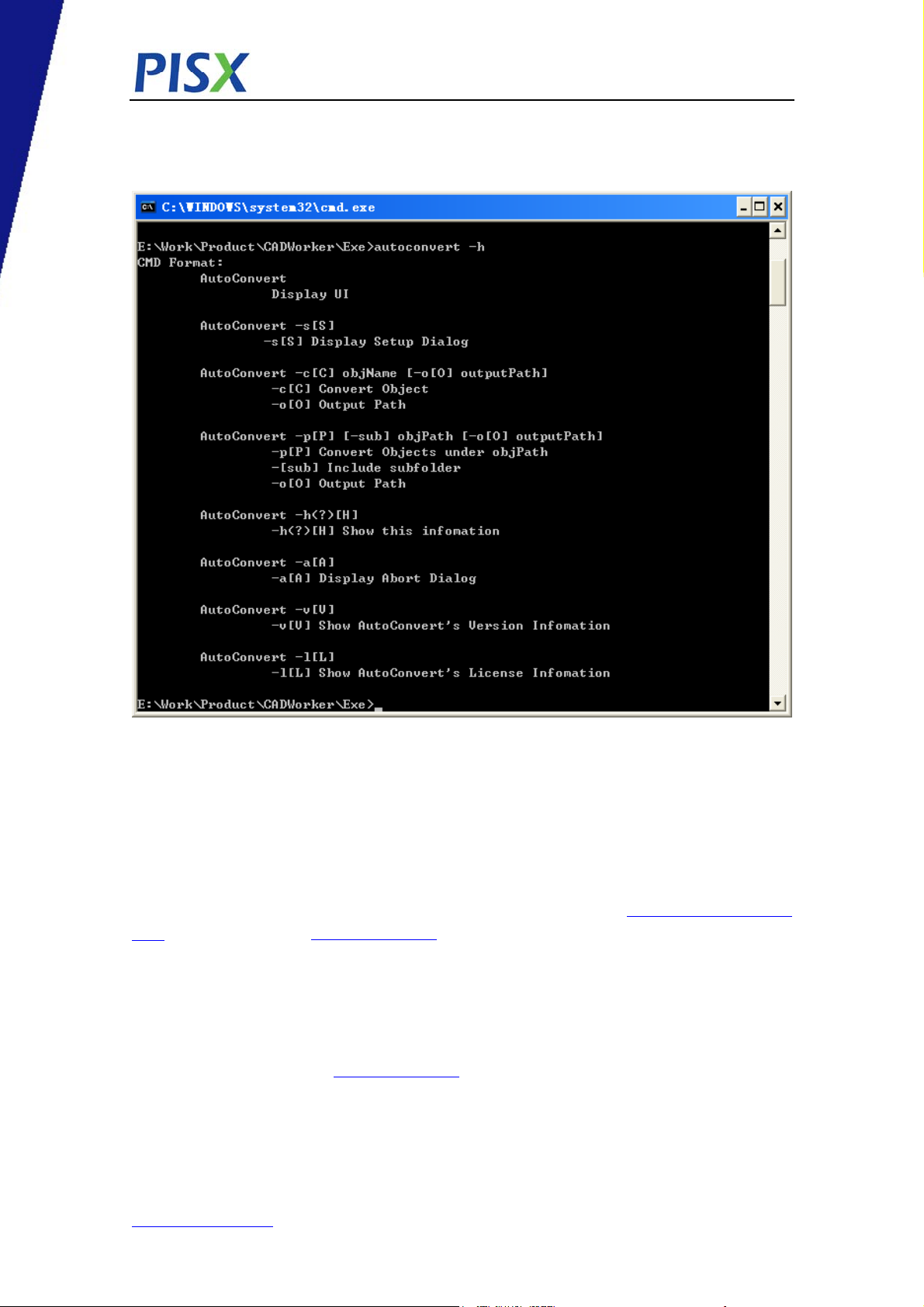

5.2 命令行使用
Pro/E 文件格式转换工具
6.开发说明
6.1 开发说明
本程序是由上海湃睿信息科技有限公司开发，有问题，可以访问上海湃睿信息科技有限
公司，定制功能请联系：[email protected]
7.常见错误及解决方法
http://www.pisx.com/
第 9 页
