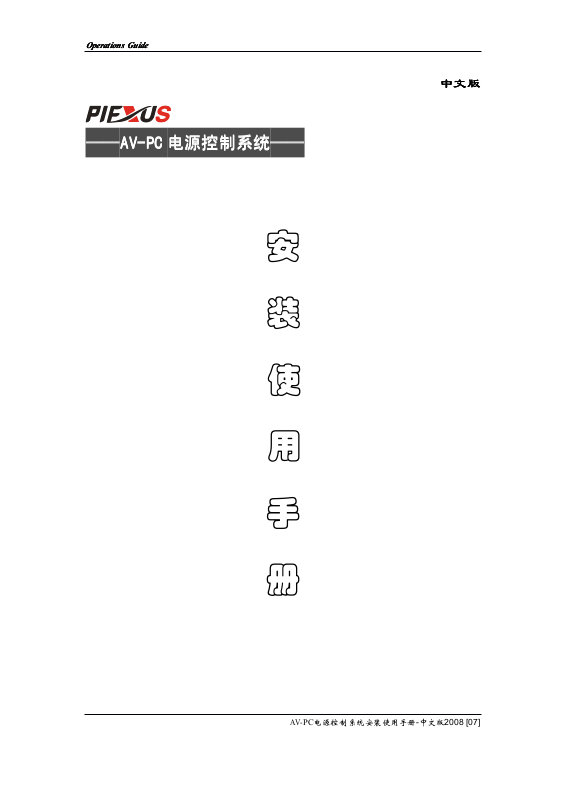

PLEXUS AV-PC Operations Guide

Operations

Guide

中文版

——

AV-PC

电源控制系统

——

安

装

使

用

手

册

AV-

PC 电源控制系统安装使用手册 - 中文版 200 8 [0 7 ]

Operations

Guide

PLEXUS

1.1.1.

功能描述

A V

系列电源控制器使用说明书

PLEXUS A V 系列电源控制器是会议演示、指挥控制等系统中必

不可少的设备。通过对应用系统中所有设备的电源进行集中管理、

定时、延时开关，以及对电动设备的程序化控制，能够最大限度地

保护用电设备，提高系统可靠性和使用方便性。

PLEXUS A V 系列电源控制器系列有程序控制和手动控制两种控

制模式；在应急情况下，可以通过手动方式对相关设备的电源进行

开关控制及操作；在程序控制模式下，通过 SmartControl Builder 编

程进行任意独立或组合控制。 A V 系列电源控制器可以用在任何第三

方的控制系统中。

A V 系列电源控制器有 A V-PC8 和

AV-PC8L

两个型号，它们具有

相同的电气特性，主要区别在于它们的外型尺寸：

AV

- PC 8 普通型 8 路电源控制器

AV-PC8L

2.2.2.

物理特征

模块式 8 路电源控制器

● 继电器： 8 路独立继电器控制

● 单路功率： 30A, @277V AC

Operations

Guide

● 本地输入： 8 位本地输入

● 外壳：深灰色和黑色金属外壳

● 安装方式：嵌墙或挂墙式

● 尺寸： 38.10cm( 高 )x20.32cm( 宽 )x6.35cm( 深 )

● 重量： 7.2 磅 / 3.3 公斤

3.3.3.

功能特点

A V-PC8 电源控制器是最新开发的高科技产品。此产品专为各类

多媒体中央控制器量身定制，具有以下功能：

 开关量控制，可级连到 16 台

 设备表面带绿色电源指示和红色继电器开关指示灯

 具有手动和中控同时管理功能，

 设备接线方便，安装时只需要打开小的接线盒外壳就可以接线

和调 ID 码，无须打开整个表面外壳

 设备配墙上安装支架，可以平放或墙上安装！

 断电最后一次状态保存功能：

特别功能举例：

1 、当一号 A V -PC8 的 1 号继电器为投影机电源开关，即使由于市电

原因，短时断电会造成投影机自动关机，但之后也可以自动恢复以

前工作状态，可以继续给投影机散热风扇供电！更好地保护投影

Operations

Guide

机。

按数字相加总数就是地址码

2 、当 A V -PC8 控制灯光开关时，即使由于市电原因，短时断电后也

可以自动恢复以前工作状态，避免了因灯光开不了的麻烦！

所控动作：

日光灯灯光控制 ------------------------------------------ 开关功能

设备时序电源 -------------------------------------------- 延时开关功能

窗帘（开关停），屏幕（升降停） -------------------------- 互锁控制功能

4.4.4.

操作说明

1 、电源控制器地址说明

由于本机有四位地址，所以最多可级联 16 台，地址为 1 号机时

选中默认地址 0000 机器，地址为 2 号机时选中 0001

拨码开关的图示：默认地址 0000

地址设置：

四位地址码由拨码开关设定， 00--0f, 共 16 个。

机器，依次类

，

推。

例如：地址为 9 号时图示

Operations

Guide

拨码开关 8 4 2 1

把 8 、 1 拨上去就是 9 号

0 0 0 0 为 1 号地址 00

0 0 0 1 为 2 号地址 01

0 0 1 0 为 3 号地址 02

0 0 1 1 为 4 号地址 03

0 1 0 0 为 5 号地址 04

0 1 0 1 为 6 号地址 05

0 1 1 0 为 7 号地址 06

0 1 1 1 为 8 号地址 07

1 0 0 0 为 9 号地址 08

1 0 0 1 为 10 号地址 09

1 0 1 0 为 11 号地址 0A

1 0 1 1 为 12 号地址 0B

1 1 0 0 为 13 号地址 0C

1 1 0 1 为 14 号地址 0D

1 1 1 0 为 15 号地址 0E

1 1 1 1 为 16 号地址 0F

Operations

Guide

5.5.5.

通讯协议

波特率： 9600

数据： 8 BITS

奇偶：无

停止位： 1 BIT

命令格式：

23 地址开关码例： 23 00 4D XX XX

XX 值：开关

k1: 80 81

k2: 82 83

k3: 84 85

k4: 86 87

k5: 88 89

k6: 8 A 8B

k7: 8C 8D

k8: 8E 8F

如窗帘须停，侧需两路开关，例 k5, k6 地址为 01

Operations

Guide

窗帘开： 23 01 4D 8B 8B 23 01 4D 88 88

窗帘关： 23 01 4D 8 9 8 9 23 01 4D 8A 8A

窗帘停： 23 01 4D 89 89 23 01 4D 8B 8B

如和 PLEXUS 中控配套用 , 系统默认地址为 00 时 :

k1 为功放电源开关

k2,k3,k4 为灯光

k5,k6 ， k7, k8 为两路窗帘

如和 CRESTRON 中控、 AMX 中控或其他设备配套用 , 电源控制器地址为

03 时 :

继电器互锁代码如下：（使用第五、六路）

窗帘开： 23 0 3 4D 8B 8B 23 0 3 4D 88 88

窗帘关： 23 0 3 4D 89 89 23 0 3 4D 8A 8A

窗帘停： 23 0 3 4D 89 89 23 0 3 4D 8B 8B

继电器自锁代码如下：（使用第一路）

灯光开： 23 0 3 4D 8 0 8 0

灯光关： 23 0 3 4D 8 1 8 1

用第三方设备 , 如通过 Plexus AVM1000 中控系统发送到电源控制器

时候，格式如下 :

2A 55 55 55 50 AF XX 03 数据

Operations

Guide

XX 为数据长度 , 数据为电源箱通讯码。

例窗帘 1: K1 K2 地址为 01

开 1: 2A 55 55 55 50 AF 0A 03 23 01 4D 80 80 23 01 4D 82

82

关 1: 2A 55 55 55 50 AF 0A 03 23 01 4D 80 80 23 01 4D 83

83

停 1: 2A 55 55 55 50 AF 0A 03 23 01 4D 81 81 23 01 4D 83

83

Operations

Guide

666

、电源控制器平面图

Operations

Guide

777

、电源控制器连接方法

Doc.6157

Plexus

http://www.czavsys.com

Electronics,Inc.
