Page 1
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Page 2
SOFT|
Содержание
Комплект поставки .......................................................................................................... 2
Описание устройства ..................................................................................................... 3
Установка .......................................................................................................................... 4
Настройка и функции кнопок ........................................................................................ 4
Индикация на дисплее ................................................................................................... 6
Меню настроек ................................................................................................................. 9
Поиск и устранение неисправностей ........................................................................ 15
Спецификация................................................................................................................ 16
Техническая поддержка ............................................................................................... 16
1 |
Page 3
| SOFT
Благодарим Вас за приобретение лазер/радар детектора Playme SOFT.
Playme SOTF- современный лазер/радар детектор с использованием технологии
подавления помех VCO, работающий в диапазонах Х, К, расширенном Кадиапазоне, а также определяющий сигнал лазера на 360°.
Перед первым использованием, внимательно ознакомьтесь с руководством
пользователя.
Комплект поставки
Устройство Крепление Противоскользящий
Автомобильный адаптер Руководство USB кабель
питания 12В пользователя
ект поставки устройства, его технические и функциональные
* Компл
характеристики могут быть изменены производителем без предварительного
уведомления.
** Срок службы радар-детекторов PLAYME, установленный производителем,
составляет 2 года при условии, что они эксплуатируются в строгом
соответствии с данным руководством
| 2
коврик
Page 4
Описание устройства
1
2 8 6 9 7 4 3
10
5
Разъем питания 12В
1.
2. Антенна приемника
3. Линза лазерного приемника (360° обзор)
4. Динамик
5. USB порт
6. Кнопка питания и добавления точек POI
7. Кнопка выключения звука (Mute) и меню (Menu)
8. Кнопка регулировки яркости дисплея (Dim) и уменьшения громкости
9. Кнопка выбора режима работы (City) и увеличения громкости
10. Дисплей
SOFT|
3 |
Page 5
| SOFT
Установка
1) Рекомендации по установке
Для лучшей производительности устанавливайте устройство, соблюдая
следующие рекомендации:
- дорога должна находиться в прямой видимости антенны лазер/радар детектора;
- устанавливайте лазер/радар детектор за зеркалом заднего вида;
- устанавливайте лазер/радар детектор посередине приборной панели, так чтобы
устройство не закрывало угол обзора водителю;
- устройство должно располагаться параллельно дорожному полотну;
- тонированные или атермальные стекла могут влиять на прием сигнала. Не
используйте устройство с тонированными стеклами, если у Вас атермальные
стекла, то устанавливайте радар-детектор в технологических “окнах” атермального
покрытия. Расположение таких “окон” указано в инструкции к автомобилю;
- перед антенной и сенсорами не должны располагаться металлические
препятствия или щетки стеклоочистителя;
- не устанавливайте детектор в тех местах, где в случае резкого торможения
водитель или пассажиры могут столкнуться с устройством.
Внимание:
- Не оставляйте устройство на приборной панели, когда покидаете автомобиль;
- Избегайте нахождения устройства под прямыми солнечными лучами;
- при необходимости можно немного согнуть кронштейн для правильной установки
лазер/радар детектора;
- использование лазер/радар детектора запрещено в некоторых странах.
Производитель не несет ответственность за использование данного устройства.
2) Установка на ветровое стекло
а) выберите удобное место, не мешающее обзору, и установите крепление на
стекло;
б) согните крепление для получения необходимого угла;
в) подключите кабель питания;
г) вставьте крепление в устройство;
д) вставьте адаптер питания в гнездо прикуривателя.
Настройка и функции кнопок
1) Вкл/Выкл питания
- Подключите кабель питания к устройству;
- Нажмите кнопку PWR/POI для включения устройства.
2) Яркость дисплея
- Вы можете выбрать три уровня яркости дисплея;
- Настройки яркости изменяются циклически при повторном нажатии кнопки DIM.
| 4
Page 6
Максимально
Скорость движения
Режим
0 ~ Порог 1
Сигнатурный
Порог 1 ~ Порог 2
Адаптивный
Порог 2 ~
Трасса
АВТО Нормально
SOFT|
3) Режимы детектирования
Трасса
Адаптивный
Интеллектуальный
- Каждое нажатие кнопки CITY будет сопровождаться изменением индикации на
дисплее с соответствующим голосовым оповещением о включенном режиме:
а) Режим Трасса: обеспечивает максимальную чувствительность для всех
обнаруженных сигналов, но возможно увеличение ложных срабатываний;
б) Режим Адаптивный: обеспечивает существенное снижение числа ложных
срабатываний и защиту от датчиков CAS (системы предупреждения столкновений);
с) Режим Интеллектуальный: чувствительность радар-детектора меняется
автоматически в зависимости от скорости движения автомобиля (см. п.5, п.6 –
Меню настроек)
4) Регулировка громкости
- Для уменьшения громкости удерживайте нажатой кнопку
DIM до достижения требуемого уровня громкости.
ля увеличения громкости удерживайте нажатой кнопку
- Д
CITY до достижения требуемого уровня громкости.
Тускло
Режим Скоростной порог
5 |
Page 7
| SOFT
5) Приглушение звукового предупреждения
- Для отключения звукового оповещения кратковременно нажмите кнопку
MUTE/MENU. Если нажать на кнопку / MENU MUTE второй раз в течение
оповещения, то звуковой сигнал будет снова включен.
6) Сохранение и удаление пользовательских POI
- Текущее местоположение будет сохранено при нажатии и удержании кнопки
PWR/POI, если вы движетесь со скоростью выше 10 км/ч и GPS сигнал активен.
Может быть сохранено до 99 пользовательских точек.
ля удаления пользовательской точки, сохраненной в памяти, нажмите и
- Д
удерживайте кнопку PWR/POI, когда вы проезжаете мимо того места, координаты
которого хотите удалить.
Сброс настроек
7)
- Для возврата к заводским настройкам нажмите и удерживайте кнопки
MUTE/MENU и CITY
Меню пользовательских настроек
8)
- Для входа в меню пользовательских настроек нажмите и удерживайте кнопку
MUTE/MENU.
Индикация на дисплее

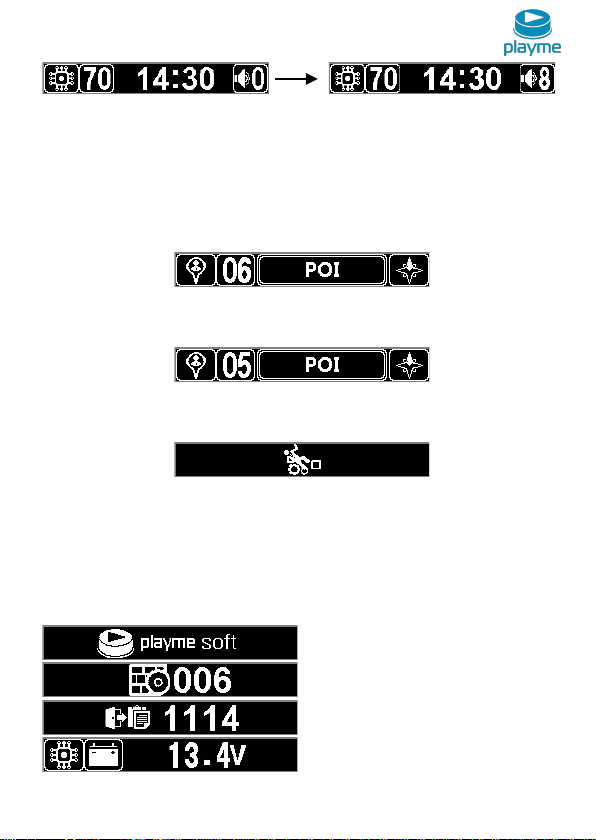

1) Включение устройства
- При включении питания на дисплее последовательно отображаются следующие
надписи: “Playme”, версия прошивки, версия базы камер и другая информация
| 6
Логотип Playme
Версия прошивки
Версия базы камер
Режим работы / напряжение батареи
Page 8
SOFT|

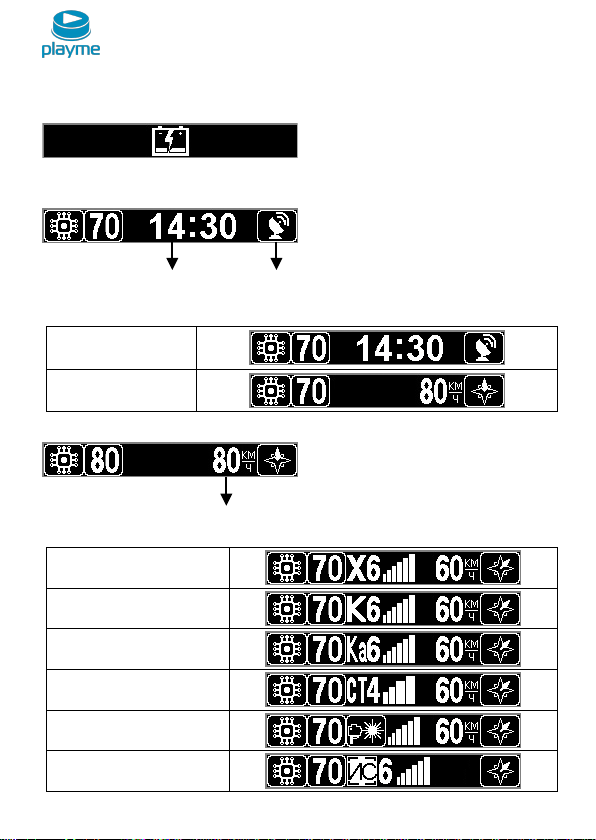

- Если напряжение автомобильного аккумулятора менее 12.5 В, то при включении
устройства на дисплее отобразится значок «Низкий уровень батареи», далее
надписи “Playme”, версия прошивки, версия базы камер и другая информация.
Низкий заряд батареи
2) Режим ожидания
- Индикация в режиме ожидания
Экран в режиме ожидания
- Статус GPS
Время Статус GPS
Индикация значка показывает состояние принимаемого сигнала GPS
Поиск сигнала GPS
Сигнал GPS найден
- Индикация в режиме ожидания при движении автомобиля
Значение скорости автомобиля
3) Индикация радара-детектора
Х-диапазон
К-диапазон
Ка-диапазон
Стрелка
Лазер
Подпись ИСКРА
7 |
Page 9
| SOFT

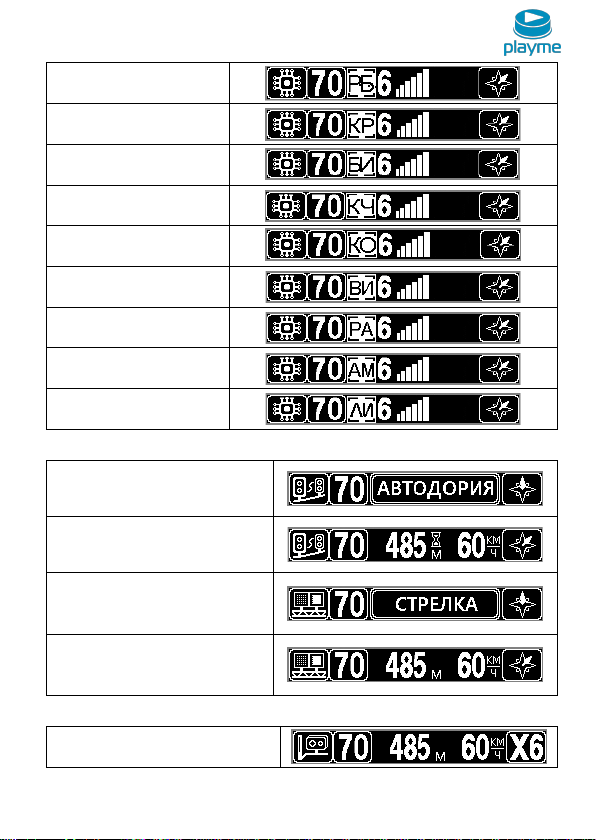

Камера Автодория 1-й
название камеры мигает 4 раза
Камера Автодория 2-й
скорости и расстояния
Камера Стрелка 1-йэкран.
Камера Стрелка 2-й
Подпись РОБОТ
Подпись КРИС
Подпись БИНАР
Подпись КРЕЧЕТ
Подпись КОРДОН
Подпись ВИЗИР
Подпись РАДИС
Подпись АМАТА
Подпись ЛИСД
4) Индикация GPS оповещения
экран.Ограничение скорости и
экран.Индикация средней
Ограничение скорости и
название камеры мигает 4 раза
экран.Индикация текущей
скорости и расстояния
5) Индикация радара и GPS оповещения (нет приоритета)
Х-диапазон и DB
| 8
Page 10
SOFT|

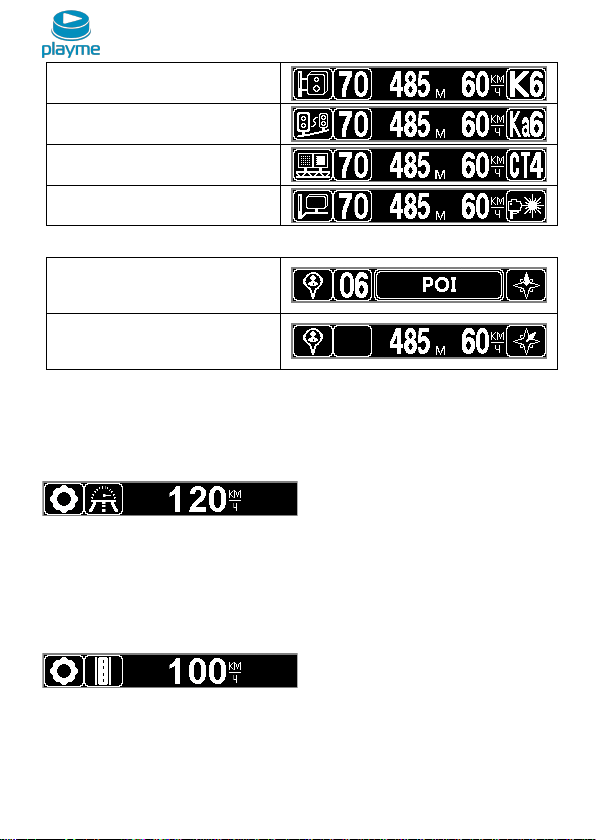

Пользовательские точки 1-й
раза
Пользовательские точки 2-й
скорости и расстояния до точки
К-диапазон и DB
Ка-диапазон и DB
Радар СТРЕЛКА и DB
Лазер и DB
6) Оповещение о пользовательских точках
экран. Номер (06) и POI мигают 4
экран. Индикация текущей
Меню настроек
1) Настройка скорости пользователем (Максимальная скорость)
- звуковое предупреждение, когда скорость транспортного средства превышает
заданное пользователем значение, и в этот момент отсутствуют сигналы от радардетектора и GPS. Установка скорости осуществляется с дискретностью 10 км/ч.
2) Настройка скорости для режима Трасса
- установка ограничения скорости для режима Трасса. Звуковое предупреждение,
когда скорость транспортного средства превышает значение скорости,
установленное для режима Трасса. Если скорость движения ниже этого значения,
то оповещение о сигналах радаров и GPS-оповещение о камерах отображается
только на дисплее без звуковых сигналов (кроме камер контроля движения по
полосе).
3) Настройка скорости для режима Адаптивный
- установка ограничения скорости для режима Адаптивный. Схема звукового и
визуального оповещения для режима Адаптивный соответствует алгоритму
оповещения для режима Трасса (см. п. 2 - Меню настроек)
Пользователь 120 км/ч
Трасса 100 км/ч
9 |
Page 11
| SOFT

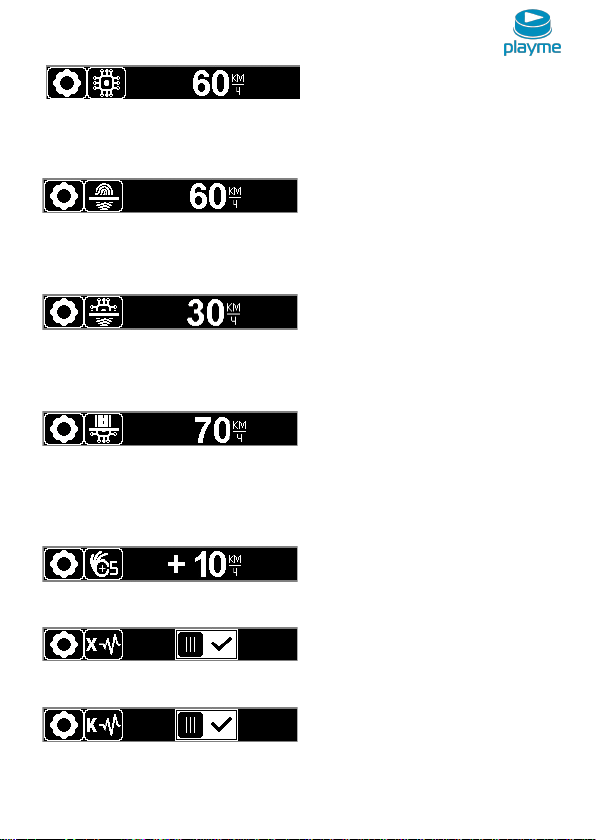

4) Настройка скорости для режима Интеллектуальный
- установка ограничения скорости для режима Интеллектуальный. Схема звукового
и визуального оповещения для режима Интеллектуальный соответствует
алгоритму оповещения для режима Трасса (см. п. 2 - Меню настроек)
5) Настройка порога 1 режима Интеллектуальный
- установка значения скорости в диапазоне от 0 до 70 км/час с шагом 10 км/час. При
превышении данного значения скорости происходит автоматическое переключение
сигнатурного режима детектирования на адаптивный
6) Настройка порога 2 режима Интеллектуальный
- установка значения скорости в диапазоне от 70 км/час до 120 км/час с шагом 10
км/час. При превышении данного значения скорости происходит автоматическое
переключение адаптивного режима детектирования на режим Трасса
7) Настройка превышения скорости
- установка превышения скорости от 0 до 20 км/час с шагом 5 км/час.
Звуковое предупреждение происходит, когда скорость автомобиля превышает
ограничение скорости, установленное данными базы GPS, более чем на
превышение скорости, заданное пользователем.
8) Настройка Х-диапазона
- Х-диапазон Вкл/Выкл (ON/OFF)
9) Настройка К-диапазона
- К-диапазон Вкл/Выкл (ON/OFF)
Адаптивный 60 км/ч
Интеллектуальный 60 км/ч
Интеллектуальный режим – порог 1
Интеллектуальный режим – порог 2
Превышение 10 км/ч
Х-диапазон включен

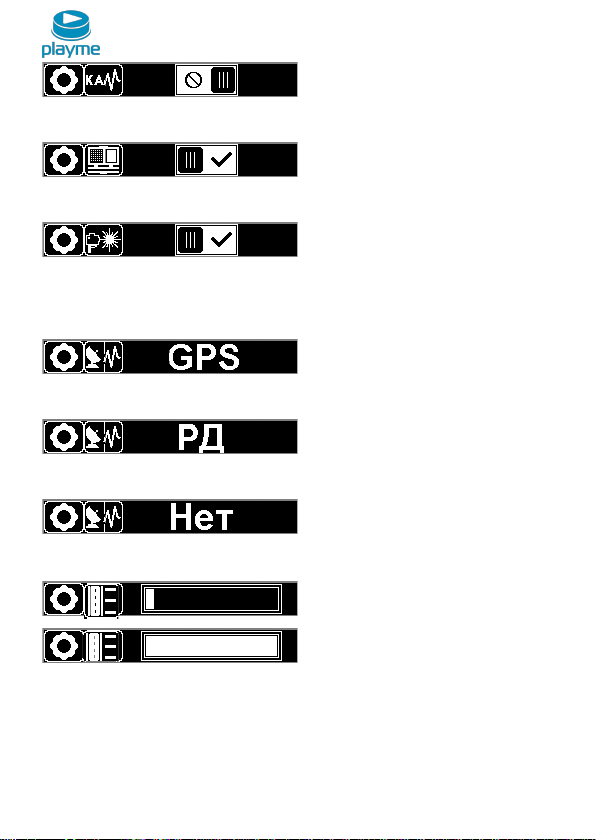

10) Настройка Ка-диапазона
- Ка-диапазон Вкл/Выкл (ON/OFF)
| 10
К-диапазон включен
Page 12
SOFT|
11) Настройка детектирования радара Стрелка
- Стрелка Вкл/Выкл (ON/OFF)
12) Настройка диапазона лазера
- Лазер Вкл/Выкл (ON/OFF)
13) Настройка приоритета оповещения
- приоритет GPS: имеет приоритет перед радар-детектором, при этом обе системы
активны. От радар-детектора в зоне GPS-оповещения будет только однократное
звуковое предупрежедение
- приоритет радар-детектора: радар-детектор имеет приоритет над GPS. Звуковое
предупреждение и индикация на дисплее будет только от радар-детектора.
- нет приоритета: при использовании данной опции и включенных радар-детекторе
и GPS звуковое предупреждение будет от обеих систем
14) Настройка чувствительности
- настройка уровня чувствительности радар-детектора в режиме Трасса
Высокая чувствительность – хорошее детектирование радаров, но возможно
увеличение количества срабатываний от посторонних источников излучения.
Низкая чувствительность – более высокая помехозащищенность.
15) Настройка оповещения о стационарных радарах (GPS DB)
- стационарные радары Вкл/Выкл (ON/OFF)
Ка-диапазон выключен
Стрелка включена
Лазер включен
Приоритет GPS
Приоритет радар-детектора
Нет приоритета
Низкая
Высокая
11 |
Page 13
| SOFT

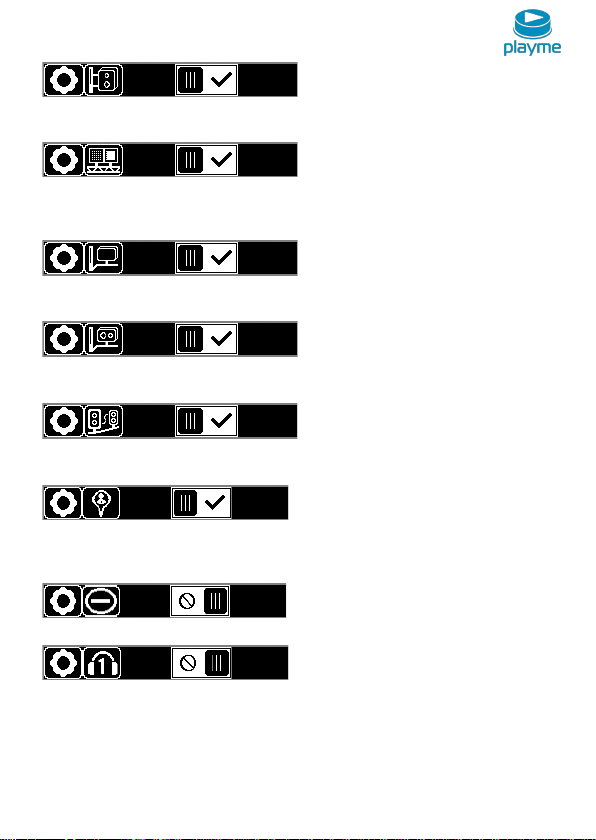

16) Настройка оповещения о камерах контроля скорости (GPS DB)
- камеры контроля скорости Вкл/Выкл (ON/OFF)
17) Настройка оповещения о камерах контроля полосы общественного транспорта
(GRS DB)
- камеры контроля движения по полосе Вкл/Выкл (ON/OFF)
18) Н
астройка оповещения о камерах на светофоре (GPS DB)
- камеры на светофоре Вкл/Выкл (ON/OFF)
19) Настройка оповещения о камерах контроля средней скорости (GPS DB)
- камеры контроля средней скорости Вкл/Выкл (ON/OFF)
20) Настройка оповещения о пользовательских точках (GPS DB)
- пользовательские точки Вкл/Выкл (ON/OFF)
21) Настройка оповещения о камерах фиксации нарушений остановки и стоянки
(GPS DB)
- камеры контроля остановки Вкл/Выкл (ON/OFF)
22) Однократное звуковое оповещение
Стационарный радар включен
Контроль скорости включен
Кон
троль движения по полосе включен
Контроль светофора включен
Контроль средней скорости включен
Пользовательские точки включены
Контроль остановки выключен
Скорость движения ниже 40 км/ч: без звукового оповещения
Скорость движения от 40 км/ч до значения скорости для режима
Трасса/Адаптивный/Интеллектуальный: однократные бипы, если включена опция
"Однократное звуковое оповещение".
Скорость движения выше значения скорости для режима радар-детектора: бипы и
голосовое оповещение по обычной схеме.
| 12
Однократное оповещение выключено
Page 14

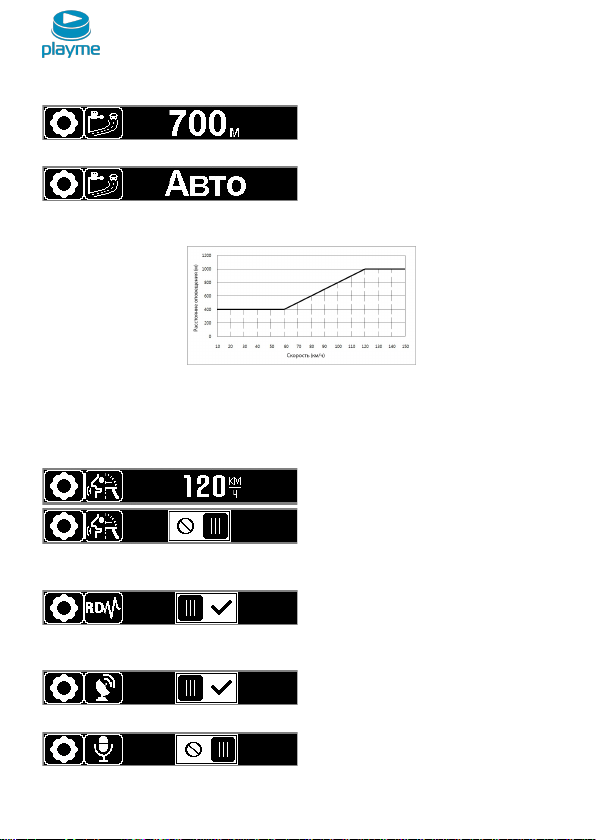

23) Настройка дистанции GPS-оповещения
- максимальная дистанция GPS оповещения до 1000 метров
SOFT|
- автоматическая настройка дистанции
Дистанция оповещения зависит от скорости движения автомобиля. Например, при
скорости движения 80 км/ч расстояние оповещения составляет 600 метров.
24)
Настройка порога скорости для GPS-оповещения
- настройка порога скорости для голосового оповещения о камерах (GPS DB). Если
скорость движения ниже установленного значения, то предупреждение о камерах
только визуальное на экране устройства. При скорости движения выше
установленного значения, оповещение визуальное и звуковое.
25) Отключение радар-детектора (RD)
- радар-детектор Вкл/Выкл (ON/OFF)
26) Отключение GPS оповещения
- GPS Вкл/Выкл (ON/OFF)
27) Настройка Тихого запуска
Расстояние 700 м
Расстояние АВТО
Порог скорости 120км/ч
Порог скорости выключен
Радар-детектор включен
GPS оповещение включено
Тихий запуск выключен
13 |
Page 15
| SOFT
Параметр
Значение
Ограничение скорости пользователем (максимальная скорость)
120 км/ч
Ограничение скорости для режима Трасса
100 км/ч
Ограничение скорости для режима Адаптивный
60 км/ч
Функция Тихий запуск отключает голосовые и тональные оповещения при
включении и выключении РД. При этом регулировка звукового оповещения
при работе РД определяется другими настройками.

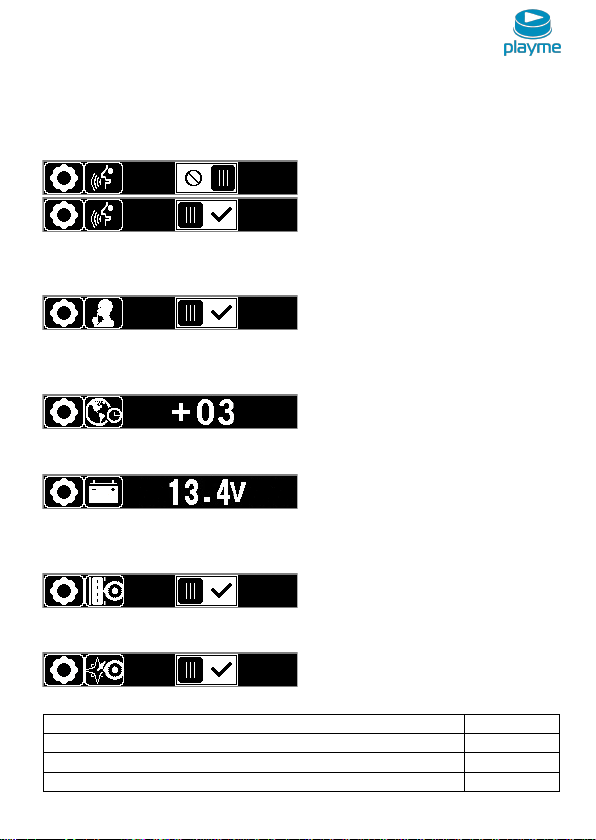

28) Настройка голосового предупреждения
- голосовое предупреждение Вкл/Выкл
Голос выключен
29) Настройка автоприглушения
- при включенной функции громкость звукового оповещения будет автоматически
уменьшаться спустя десять секунд после детектирования сигнала.
30) Настройка часового пояса
- настройка часового пояса текущего местоположения.
В Москве для синхронизации времени по GPS должно быть установлено +3 часа.
31) Напряжение бортовой сети
- индикация напряжения питания бортовой сети автомобиля
32) Индикация режима чувствительности
- отключение индикации режима чувствительности радар-детектора (Трасса,
Адаптивный, Интеллектуальный)
33) Индикация направления движения
- отключение индикации направления движения
34) Настройки по умолчанию
Голос включен
Автоприглушение включено
Время +3 часа
Напряжение аккумулятора +13.4 В
Индикация режима чувствительности
включена
Индикация направления движения
включена
| 14
Page 16
SOFT|
Ограничение скорости для режима Интеллектуальный
60 км/ч
Интеллектуальный режим порог 1
30 км/час
Интеллектуальный режим порог 2
90 км/час
Настройка превышения скорости
10 км/ч
Х-диапазон
Вкл.
К-диапазон
Вкл.
Ка-диапазон
Выкл.
Стрелка
Вкл.
Лазер
Вкл.
Приоритет оповещения
GPS
Уровень чувствительности
Низкий
Стационарный радар (GPS DB)
Вкл.
Контроль скорости (GPS DB)
Вкл.
Контроль движения по полосе (GPS DB)
Вкл.
Камера на светофоре (GPS DB)
Вкл.
Камеры средней скорости (GPS DB)
Вкл.
Пользовательские точки (GPS DB)
Вкл.
Контроль остановки (GPS DB)
Выкл.
Однократное звуковое оповещение
Вкл.
Дистанция GPS предупреждения
700 м
Порог скорости для GPS-оповещения
Выкл.
Радар
Вкл.
GPS
Вкл.
Тихий запуск
Выкл.
Голос
Вкл.
Автоприглушение
Вкл.
Настройка часового пояса (GMT+)
+3 ч
Индикация режима чувствительности
Вкл.
Индикация направления движения
Вкл.
35) Память настроек
- При выключении питания все выбранные настройки сохраняются в памяти
устройства.
Поиск и устранение неисправностей
Если детектор не включается:
а) Проверьте кабель питания. Убедитесь, что все разъемы питания подключены
правильно.
15 |
Page 17
| SOFT
Р М 0 7 1 7 0 6 0 0 0 4 4
б) Проверьте предохранитель, который защищает цепь гнезда прикуривателя
(смотрите инструкцию по эксплуатации вашего автомобиля).
в) Гнездо прикуривателя может быть грязным, протрите его тонкой наждачной
бумагой для обеспечения хорошего контакта.
г) Возможны проблемы с электрооборудованием автомобиля.
Спецификация
1) Радар
- Тип приемника: супергетеродинный с двойным преобразованием частоты
- Тип детектора: частотный дискриминатор
- Рабочие диапазоны
а) Х-диапазон: 10.525 ГГц (±50 МГц)
б) К-диапазон: 24.150ГГц (±150 МГц)
в) Ка-диапазон: 34.700 ГГц (±1300 МГц)
2) Лазер
- Спектральная чувствительность: 800-1100 нм, обнаружение лазера 360°
3) Общие
- Диапазон рабочих температур: -20°С +70°С
- Питание: +12 - 15 В, 250 мА
- Размеры: 67 х 109 х 26 мм
- Вес: 117 г

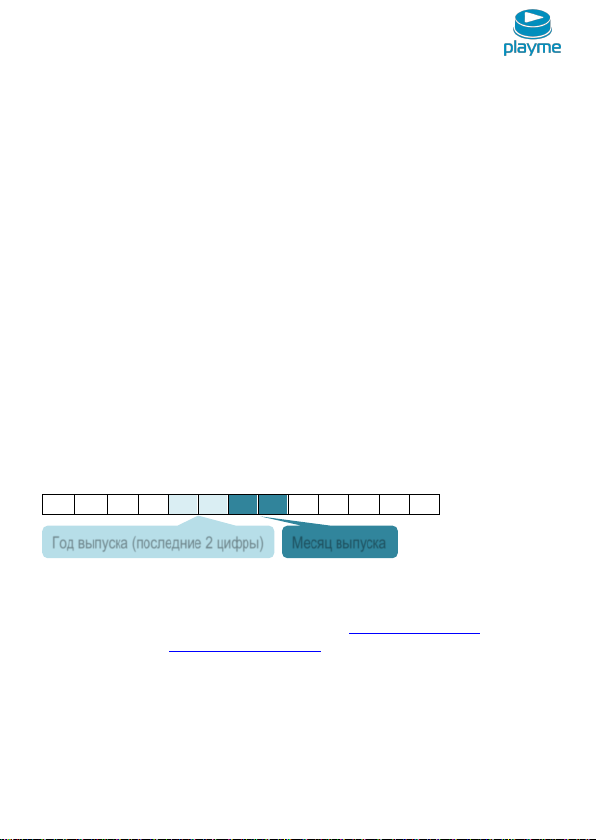

Дата изготовления содержится в серийном номере, расположенном на корпусе
изделия:
Год выпуска (последние 2 цифры) Месяц выпуска
Техническая поддержка
Информацию о расположении авторизованных сервисных центров можно получить
в местах приобретения товаров PlayMe, на сайте http://playme-russia.ru
электронной почте - service@playme-russia.ru
и по
| 16
Page 18
Loading...
