Playme SILENT User manual [ru]

РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

SILENT|

Содержание

Комплект поставки .......................................................................................................... 2

Описание устройства ..................................................................................................... 3

Установка .......................................................................................................................... 4

Настройка и функции кнопок ........................................................................................ 5

Индикация на дисплее ................................................................................................... 7

Меню настроек ............................................................................................................... 10

Поиск и устранение неисправностей ........................................................................ 15

Спецификация................................................................................................................ 15

Техническая поддержка ...............................................................................................16

1 |

| SILENT

Благодарим Вас за приобретение лазер/радар детектора Playme SILENT.
Playme SILENT- современный лазер/радар детектор с использованием технологии

подавления помех VCO, работающий в диапазонах Х, К, расширенном
Ка-диапазоне, а также определяющий сигнал лазера на 360°.

Перед первым использованием, внимательно ознакомьтесь с руководством

пользователя.

Комплект поставки

Устройство Крепление Противоскользящий

коврик

Автомобильный адаптер Руководство USB кабель
питания 12В пользователя

* Комплект поставки устройства, его технические и функциональные

характеристики могут быть изменены производителем без предварительного

уведомления.
** Срок службы радар-детекторов PLAYME, установленный производителем,
составляет 2 года при условии, что они эксплуатируются в строгом
соответствии с данным руководством

| 2

Описание устройства

1

2 8 6 9 7 4 3

10

5

Разъем питания 12В

1.

2. Антенна приемника

3. Линза лазерного приемника (360° обзор)

4. Динамик

5. USB порт

6. Кнопка питания и добавления точек POI

7. Кнопка выключения звука (Mute) и меню (Menu)

8. Кнопка регулировки яркости дисплея (Dim) и увеличения громкости

9. Кнопка выбора режима работы (City) и уменьшения громкости

10. Дисплей

SILENT|

3 |

| SILENT

Установка

1) Рекомендации по установке

Для лучшей производительности устанавливайте устройство, соблюдая

следующие рекомендации:

- дорога должна находиться в прямой видимости антенны лазер/радар детектора;

- устанавливайте лазер/радар детектор за зеркалом заднего вида;

- устанавливайте лазер/радар детектор посередине приборной панели, так чтобы
устройство не закрывало угол обзора водителю;

- устройство должно располагаться параллельно дорожному полотну;

- тонированные или атермальные стекла могут влиять на прием сигнала. Не

используйте устройство с тонированными стеклами, если у Вас атермальные

стекла, то устанавливайте радар-детектор в технологических “окнах” атермального
покрытия. Расположение таких “окон” указано в инструкции к автомобилю;

- перед антенной и сенсорами не должны располагаться металлические

препятствия или щетки стеклоочистителя;

- не устанавливайте детектор в тех местах, где в случае резкого торможения
водитель или пассажиры могут столкнуться с устройством.

В

нимание:

- Не оставляйте радар-детектор на приборной панели, когда покидаете
автомобиль;

- Избегайте нахождения устройства под прямыми солнечными лучами и высокой
температуре;

- при необходимости можно немного согнуть кронштейн для правильной установки
лазер/радар детектора;

- использование лазер/радар детектора запрещено в некоторых странах.
Производитель не несет ответственность за использование данного устройства.

2)

Установка на ветровое стекло

а) выберите удобное место, не мешающее обзору, и установите крепление на

стекло;
б) согните крепление для получения необходимого угла;
в) подключите кабель питания;
г) вставьте крепление в устройство;
д) вставьте адаптер питания в гнездо прикуривателя.

| 4

SILENT|

Настройка и функции кнопок

1) Вкл/Выкл питания

- Подключите кабель питания к устройству;

- Нажмите кнопку PWR/POI для включения устройства.

2) Яркость дисплея

- Вы можете выбрать 4 уровня яркости дисплея;

- Настройки яркости изменяются циклически при повторном нажатии кнопки DIM.
Максимально

АВТО Нормально

3) Режимы детектирования

Трасса

Адаптивный

Интеллектуальный

аждое нажатие кнопки CITY будет сопровождаться изменением индикации на

- К

дисплее с соответствующим голосовым оповещением о включенном режиме:
а) Режим Трасса: обеспечивает максимальную чувствительность для всех
обнаруженных сигналов, но возможно увеличение ложных срабатываний;
б) Режим Адаптивный: обеспечивает существенное снижение числа ложных
срабатываний и защиту от датчиков CAS (системы предупреждения столкновений);

Тускло

5 |

| SILENT

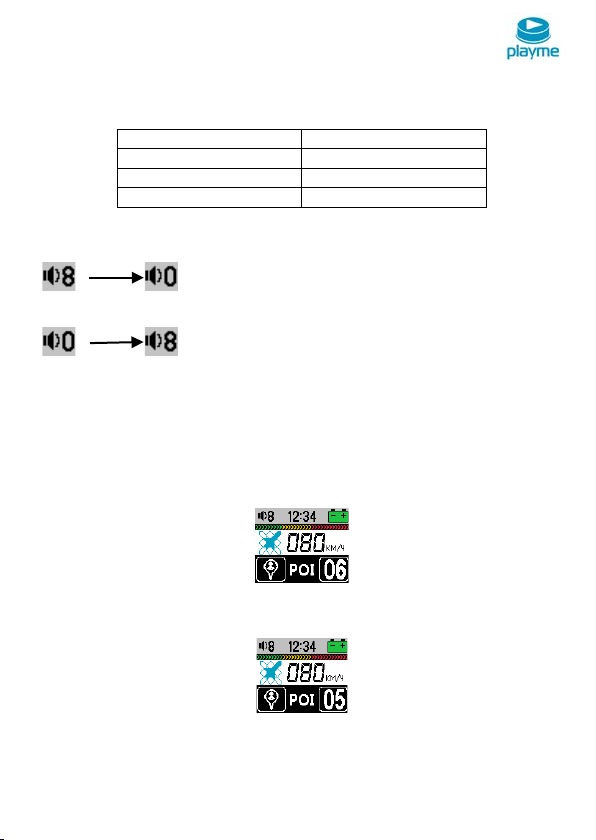

Скорость движения

Режим

0 ~ Порог 1

Сигнатурный

Порог 1 ~ Порог 2

Адаптивный

Порог 2 ~

Трасса

с) Режим Интеллектуальный: чувствительность радар-детектора меняется
автоматически в зависимости от скорости движения автомобиля (см. п.5, п.6 –
Меню настроек)

4) Регулировка громкости

- Для уменьшения громкости удерживайте нажатой кнопку

CITY до достижения требуемого уровня громкости.

- Д

ля увеличения громкости удерживайте нажатой кнопку

DIM до достижения требуемого уровня громкости.

Приглушение звукового оповещения

5)

- Для отключения звукового оповещения кратковременно нажмите кнопку

MUTE/MENU. Если нажать на кнопку MENU / MUTE второй раз в течение

оповещения, то звуковой сигнал будет снова включен.

6) Сохранение и удаление пользовательских POI

- Текущее местоположение будет сохранено при нажатии и удержании кнопки

PWR/POI, если вы движетесь со скоростью выше 10 км/ч и GPS сигнал активен.

Может быть сохранено до 99 пользовательских точек.

ля удаления пользовательской точки, сохраненной в памяти, нажмите и

- Д

удерживайте кнопку PWR/POI, когда вы проезжаете мимо того места, координаты

которого хотите удалить.

7)

Сброс настроек

- Для возврата к заводским настройкам нажмите и удерживайте кнопки

MUTE/MENU и CITY

| 6

SILENT|

8) Меню пользовательских настроек

- Для входа в меню пользовательских настроек нажмите и удерживайте кнопку

MUTE/MENU.

Индикация на дисплее

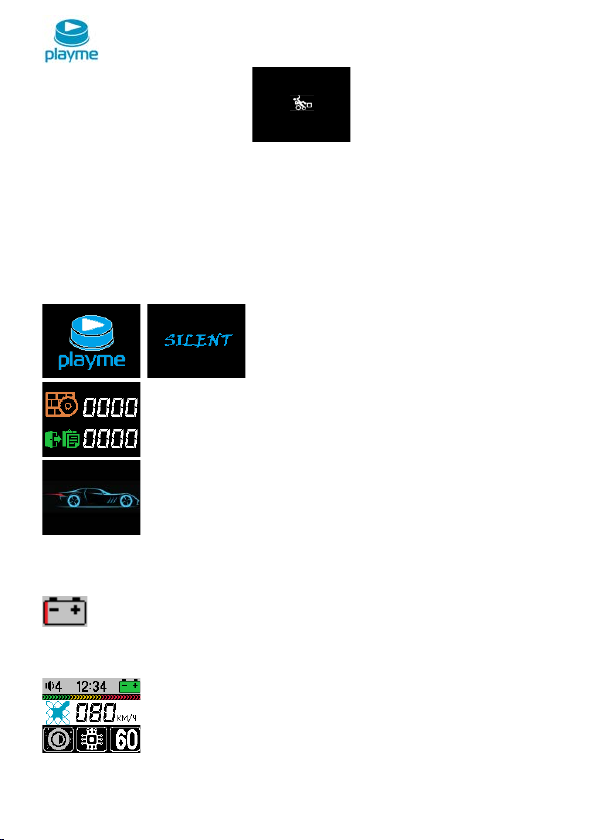

1) Включение устройства

- При включении питания на дисплее последовательно отображаются следующие

надписи: “Playme”, версия прошивки, версия базы камер и другая информация

Ло

готип и название модели

Версии прошивки и базы камер

сли напряжение автомобильного аккумулятора менее 12.5 В, то при включении

- Е

устройства на дисплее отобразится значок «Низкий уровень батареи», далее

надписи “Playme”, версия прошивки, версия базы камер и другая информация.

Низкий заряд батареи

2) Режим ожидания

- Индикация в режиме ожидания

- Статус GPS

Экран в режиме ожидания

7 |

| SILENT

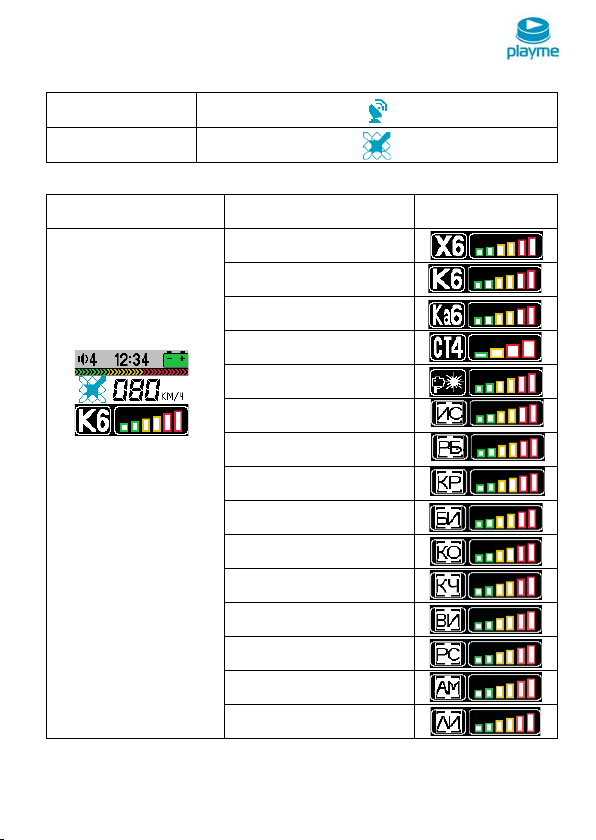

Индикация значка показывает состояние принимаемого сигнала GPS

Поиск сигнала GPS
Сигнал GPS найден

3) Индикация детектирования радара

Диапазон Уровень сигнала

Экран

Х-диапазон
К-диапазон

Ка-диапазон

СТРЕЛКА

Лазер

Сигнатура ИСКРА

Сигнатура РОБОТ

Сигнатура КРИС

Сигнатура БИНАР

Сигнатура КОРДОН

Сигнатура КРЕЧЕТ

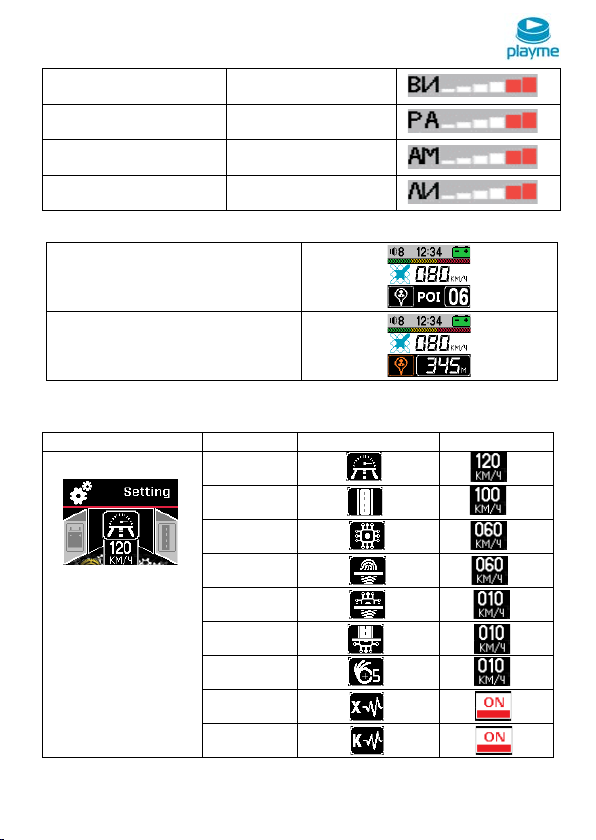

Сигнатура ВИЗИР
Сигнатура РАДИС

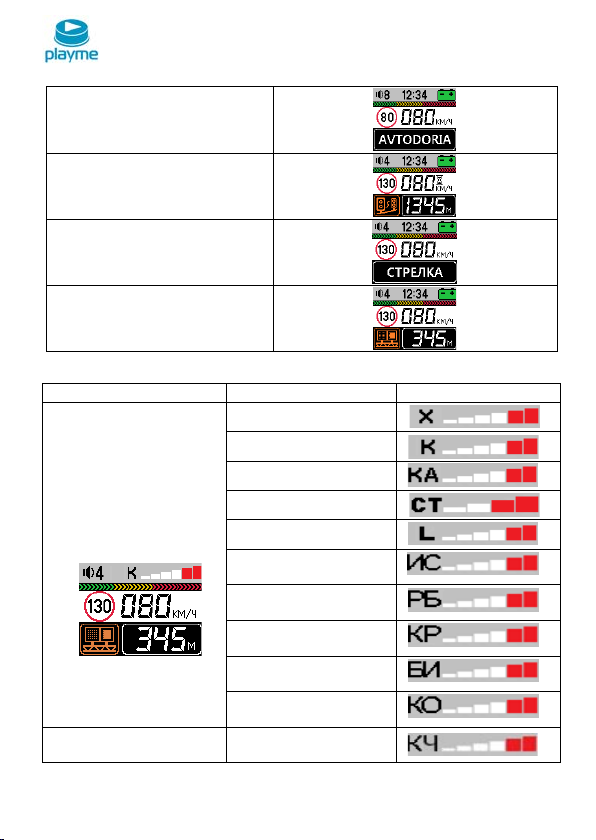

4) Индикация GPS оповещения

| 8

Сигнатура АМАТА

Сигнатура ЛИСД

амера Автодория 1-й экран.

GPS DB + RD

Диапазон

Уровень сигнала

К
Ограничение скорости и

название камеры мигает 4 раза
Камера Автодория 2-й экран.

Индикация средней скорости и

расстояния
Камера Стрелка 1-йэкран.

Ограничение скорости и

название камеры мигает 4 раза
Камера Стрелка 2-й экран.

Индикация текущей скорости и

расстояния

5) Индикация радара и GPS оповещения (нет приоритета)

Х-диапазон
К-диапазон

Ка-диапазон

СТРЕЛКА

Лазер

Сигнатура ИСКРА

Сигнатура РОБОТ

SILENT|

Сигнатура КРИС

Сигнатура БИНАР

Сигнатура КОРДОН

Сигнатура КРЕЧЕТ

9 |

| SILENT

Экран

Пункт меню

Параметр

Опция

Сигнатура ВИЗИР
Сигнатура РАДИС
Сигнатура АМАТА

Сигнатура ЛИСД

6) Оповещение о пользовательских точках

Пользовательские точки 1-й экран.
Номер (06) и POI мигают 4 раза

Пользовательские точки 2-й экран.

Индикация текущей скорости и

расстояния до точки

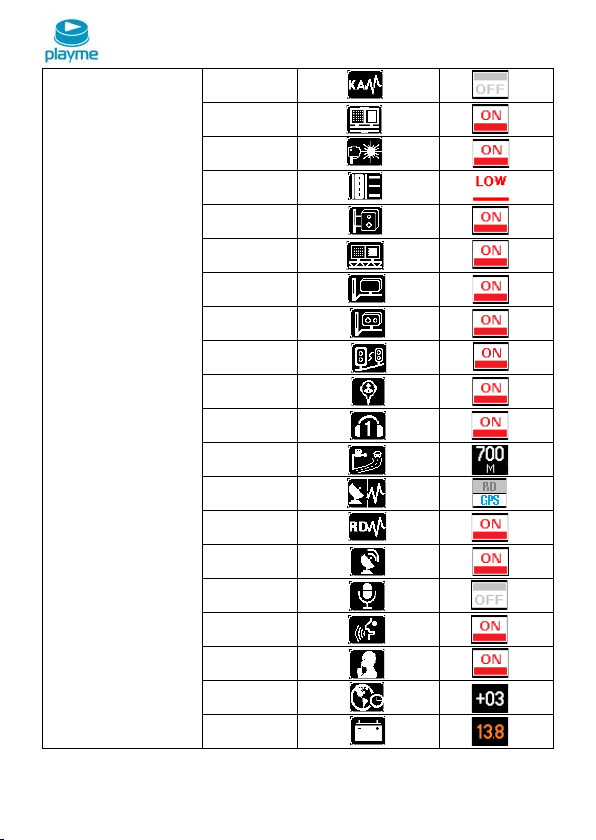

Меню настроек

1
2
3
4
5

| 10

6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

SILENT|

26
27
28
29

1) Настройка скорости пользователем (Максимальная скорость)

11 |

| SILENT

- звуковое оповещение, когда скорость транспортного средства превышает

заданное пользователем значение, и в этот момент отсутствуют сигналы от радар­детектора и GPS. Установка скорости осуществляется с дискретностью 10 км/ч.

2) Настройка скорости для режима Трасса

- установка ограничения скорости для режима Трасса. Звуковое оповещение, когда

скорость транспортного средства превышает значение скорости, установленное
для режима Трасса. Если скорость движения ниже этого значения, то оповещение

о сигналах радаров и GPS-оповещение о камерах отображается только на дисплее
без звуковых сигналов (кроме камер контроля движения по полосе).

3) Настройка скорости для режима Адаптивный

- установка ограничения скорости для режима Адаптивный

4) Настройка скорости для режима Интеллектуальный

- установка ограничения скорости для режима Интеллектуальный

5) Настройка порога 1 режима Интеллектуальный

- установка значения скорости в диапазоне от 0 до 70 км/час с шагом 10 км/час. При

превышении данного значения скорости происходит автоматическое переключение

сигнатурного режима детектирования на адаптивный

6) Настройка порога 2 режима Интеллектуальный

- установка значения скорости в диапазоне от 70 км/час до 120 км/час с шагом 10

км/час. При превышении данного значения скорости происходит автоматическое

переключение адаптивного режима детектирования на режим Трасса

7) Настройка превышения скорости

- установка превышения скорости от 0 до 20 км/час с шагом 5 км/час.

Звуковое оповещение происходит, когда скорость автомобиля превышает
ограничение скорости, установленное данными базы GPS, более чем на
превышение скорости, заданное пользователем.

8) Настройка Х-диапазона

- Х-диапазон Вкл/Выкл (ON/OFF)

9) Настройка К-диапазона

- К-диапазон Вкл/Выкл (ON/OFF)

10) Настройка Ка-диапазона

- Ка-диапазон Вкл/Выкл (ON/OFF)

11) Настройка детектирования радара Стрелка

- Стрелка Вкл/Выкл (ON/OFF)

12) Настройка диапазона лазера

- Лазер Вкл/Выкл (ON/OFF)

13) Настройка чувствительности (HIGH/LOW)

- уровень чувствительности радар-детектора в режиме Трасса.

| 12

SILENT|

Высокий уровень (HIGH) – хорошее детектирование радаров, но возможно
увеличение количества срабатываний от посторонних источников излучения.
Низкий уровень (LOW) – более высокая помехозащищенность.

14) Настройка оповещения о стационарных радарах (GPS DB)

- стационарные радары Вкл/Выкл (ON/OFF)

15) Настройка оповещения о камерах контроля скорости (GPS DB)

- камеры контроля скорости Вкл/Выкл (ON/OFF)

16) Настройка оповещения о камерах контроля полосы общественного транспорта

(GRS DB)

- камеры контроля движения по полосе Вкл/Выкл (ON/OFF)

17) Настройка оповещения о камерах на светофоре (GPS DB)

- камеры на светофоре Вкл/Выкл (ON/OFF)

18) Настройка оповещения о камерах контроля средней скорости (GPS DB)

- камеры АВТОДОРИЯ Вкл/Выкл (ON/OFF)

19) Настройка оповещения о пользовательских точках (GPS DB)

- пользовательские точки Вкл/Выкл (ON/OFF)

20) Настройка однократного звукового оповещения

- однократное звуковое оповещение Вкл/Выкл

Скорость движения ниже 40 км/ч: без звукового оповещения
Скорость движения от 40 км/ч до значения скорости для режима
Трасса/Адаптивный/Интеллектуальный: однократные бипы, если включена опция
"Однократное звуковое оповещение".
Скорость движения выше значения скорости для режима радар-детектора: бипы и
голосовое оповещение по обычной схеме.

21) Настройка дистанции GPS-оповещения

- максимальная дистанция GPS оповещения до 1000 метров

- автоматическая настройка дистанции

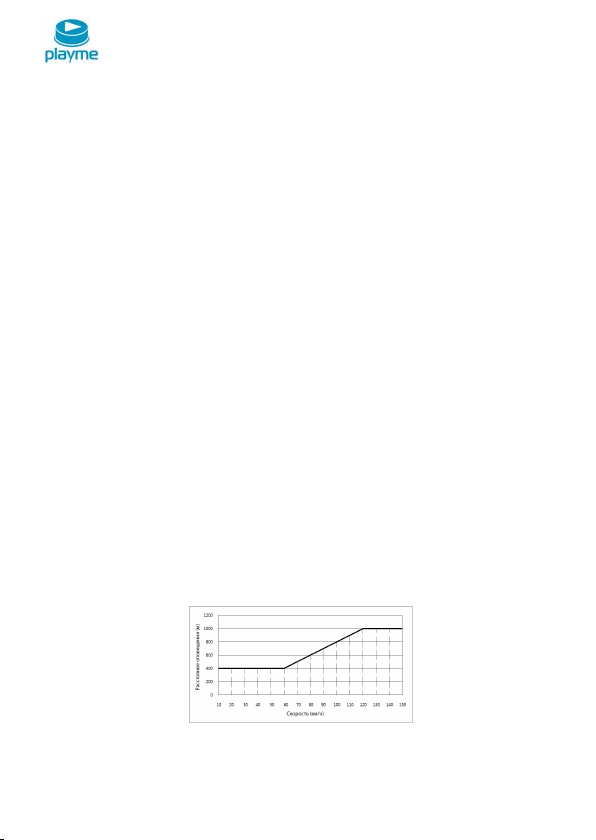

Дистанция оповещения зависит от скорости движения автомобиля. Например, при

скорости движения 80 км/ч расстояние оповещения составляет 600 метров.

22)

Настройка приоритета GPS-оповещения

- приоритет GPS: имеет приоритет перед радар-детектором, при этом обе системы

активны. Звуковое оповещение в зоне GPS-оповещения будет только по GPS.

13 |

| SILENT

Параметр

Значение

Ограничение скорости пользователем

(максимальная скорость)

Ограничение скорости для режима Трасса

100 км/ч

Ограничение скорости для режима Адаптивный

60 км/ч

Ограничение скорости для режима Интеллектуальный

60 км/ч

Интеллектуальный режим порог 1

30 км/ч

Интеллектуальный режим порог 2

70 км/ч

Настройка превышения скорости

10 км/ч

Х-диапазон

Вкл.

К-диапазон

Вкл.

Ка-диапазон

Выкл.

Стрелка

Вкл.

Лазер

Вкл.

- приоритет радар-детектора: радар-детектор имеет приоритет над GPS. Звуковое

оповещение и индикация на дисплее будет только от радар-детектора.

- нет приоритета: при использовании данной опции и включенных радар-детекторе

и GPS звуковое оповещение будет от обеих систем

23) Отключение радар-детектора (RD)

- радар-детектор Вкл/Выкл (ON/OFF)

24) Отключение GPS-оповещения

- GPS Вкл/Выкл (ON/OFF)

25) Настройка тихого запуска

- тихий запуск Вкл/Выкл (ON/OFF). Функция Тихий запуск отключает голосовые и

тональные оповещения при включении и выключении РД. При этом регулировка

звукового оповещения при работе РД определяется другими настройками.

26) Настройка голосового оповещения

- голосовое оповещение Вкл/Выкл (ON/OFF)

27) Настройка автоприглушения

- при включенной функции громкость звукового оповещения будет автоматически

уменьшаться спустя десять секунд после детектирования сигнала

28) Настройка часового пояса

- настройка часового пояса текущего местоположения

В Москве для синхронизации времени по GPS должно быть установлено +3 часа.

29) Напряжение бортовой сети

- индикация напряжения питания бортовой сети автомобиля

30) Настройки по умолчанию

120 км/ч

| 14

SILENT|

Уровень чувствительности

Низкий

Стационарный радар (GPS DB)

Вкл.

Контроль скорости (GPS DB)

Вкл.

Контроль движения по полосе (GPS DB)

Вкл.

Камера на светофоре (GPS DB)

Вкл.

Камеры средней скорости (GPS DB)

Вкл.

Пользовательские точки (GPS DB)

Вкл.

Однократное звуковое оповещение

Вкл.

Дистанция GPS оповещения

700 м

Приоритет оповещения

GPS

РД обнаружение

Вкл.

GPS оповещение

Вкл.

Тихий запуск

Вкл.

Голосовое оповещение

Вкл.

Автоприглушение

Вкл.

Настройка часового пояса (GMT+)

+3 ч

31) Память настроек

- При выключении питания все выбранные настройки сохраняются в памяти

устройства.

Поиск и устранение неисправностей

Если детектор не включается:

а) Проверьте кабель питания. Убедитесь, что все разъемы питания подключены

правильно.

б) Проверьте предохранитель, который защищает цепь гнезда прикуривателя

(смотрите инструкцию по эксплуатации вашего автомобиля).

в) Гнездо прикуривателя может быть грязным, протрите его тонкой наждачной

бумагой для обеспечения хорошего контакта.
г) Возможны проблемы с электрооборудованием автомобиля.

Спецификация

1) Радар

- Тип приемника: супергетеродинный с двойным преобразованием частоты

- Тип детектора: частотный дискриминатор

- Рабочие диапазоны

а) Х-диапазон: 10.525 ГГц (±50 МГц)
б) К-диапазон: 24.150ГГц (±150 МГц)
в) Ка-диапазон: 34.700 ГГц (±1300 МГц)

15 |

| SILENT

2) Лазер

- Спектральная чувствительность: 800-1100 нм, обнаружение лазера 360°

3) Общие

- Диапазон рабочих температур: -20°С +70°С

- Питание: +12 - 15 В, 250 мА

- Размеры: 70.0

- Вес: 116 г

х 102.5 х 36.6 мм

Техническая поддержка

Информацию

получить в местах приобретения товаров PlayMe, на сайте http://playme-russia.ru и
по электронной почте - [email protected]

о расположении авторизованных сервисных центров можно

| 16

SILENT|

19 |
