Playme HARD 2 User Manual [ru]

РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

HARD 2|

Содержание

Комплект поставки .......................................................................................................... 2

Установка .......................................................................................................................... 4

Настройка и функции кнопок ........................................................................................ 5

Индикация на дисплее ................................................................................................... 7

Меню настроек ................................................................................................................. 9

Поиск и устранение неисправностей ........................................................................ 15

Спецификация................................................................................................................ 15

Авторизованные сервисныe центры ....................................................................... 16

Техническая поддержка ............................................................................................... 18

1 |

| HARD 2

Благодарим Вас за приобретение лазер/радар детектора Playme HARD2.
Playme HARD 2- современный лазер/радар детектор с использованием технологии

подавления помех VCO, работающий в диапазонах Х, К, расширенном Ка­диапазоне, а также определяющий сигнал лазера на 360°.

Перед первым использованием, внимательно ознакомьтесь с руководством

пользователя.

Комплект поставки

Устройство Крепление

втомобильный адаптер Руководство USB кабель

А

питания 12В пользователя

* Комплект поставки устройства, его технические и функциональные

характеристики могут быть изменены производителем без предварительного

уведомления.
** Срок службы радар-детекторов PLAYME, установленный производителем,
составляет 2 года при условии, что они эксплуатируются в строгом
соответствии с данным руководством

| 2

HARD 2|

1

2 8 6 9 7 4 3

10

5

Описание устройства

1. Разъем питания 12В

2. Антенна приемника

3. Линза лазерного приемника (360° обзор)

4. Динамик

5. USB порт

6. Кнопка питания и добавления точек POI

7. Кнопка выключения звука (Mute) и меню (Menu)

8. Кнопка регулировки яркости дисплея (Dim) и уменьшения громкости

9. Кнопка выбора режима работы (City) и увеличения громкости

10. Дисплей

3 |

| HARD 2

Установка

1) Рекомендации по установке

Для лучшей производительности устанавливайте устройство, соблюдая

следующие рекомендации:

- дорога должна находиться в прямой видимости антенны лазер/радар детектора;

- устанавливайте лазер/радар детектор за зеркалом заднего вида;

- устанавливайте лазер/радар детектор посередине приборной панели, так чтобы
устройство не закрывало угол обзора водителю;

- устройство должно располагаться параллельно дорожному полотну;

- тонированные или атермальные стекла могут влиять на прием сигнала. Не

используйте устройство с тонированными стеклами, если у Вас атермальные

стекла, то устанавливайте радар-детектор в технологических “окнах” атермального
покрытия. Расположение таких “окон” указано в инструкции к автомобилю;

- перед антенной и сенсорами не должны располагаться металлические
препятствия или щетки стеклоочистителя;

- не устанавливайте детектор в тех местах, где в случае резкого торможения
водитель или пассажиры могут столкнуться с устройством.
Внимание:

- Не оставляйте радар-детектор на приборной панели, когда покидаете
автомобиль;

- Избегайте нахождения устройства под прямыми солнечными лучами и высокой
температуре;

- при необходимости можно немного согнуть кронштейн для правильной установки
лазер/радар детектора;

- использование лазер/радар детектора запрещено в некоторых странах.
Производитель не несет ответственность за использование данного устройства.

2) Установка на ветровое стекло

а) выберите удобное место, не мешающее обзору, и установите крепление на

стекло;
б) согните крепление для получения необходимого угла;
в) подключите кабель питания;
г) вставьте крепление в устройство;
д) вставьте адаптер питания в гнездо прикуривателя.

| 4

HARD 2|

Настройка и функции кнопок

1) Вкл/Выкл питания

- Подключите кабель питания к устройству;

- Нажмите кнопку PWR/POI для включения устройства.

2) Яркость дисплея

- Вы можете выбрать три уровня яркости дисплея;

- Настройки яркости изменяются циклически при повторном нажатии кнопки DIM.
Максимально

Тускло Нормально

3) Режимы Город и Трасса

Трасса

Город 1

Город 2

Город 3

Умный

Режим Скоростной порог

- Каждое нажатие кнопки CITY будет сопровождаться изменением индикации на

дисплее H (Трасса), С1 (Город 1), C2 (Город 2), C3 (Город 3) и St (Умный) с

соответствующим голосовым оповещением о включенном режиме:

а) Трасса: обеспечивается максимальная чувствительность для всех
детектируемых сигналов, но в городских условиях возможно увеличение ложных

срабатываний;

б) Город 1: обеспечивает среднюю чувствительность и незначительные ложные

срабатывания;

5 |

| HARD 2

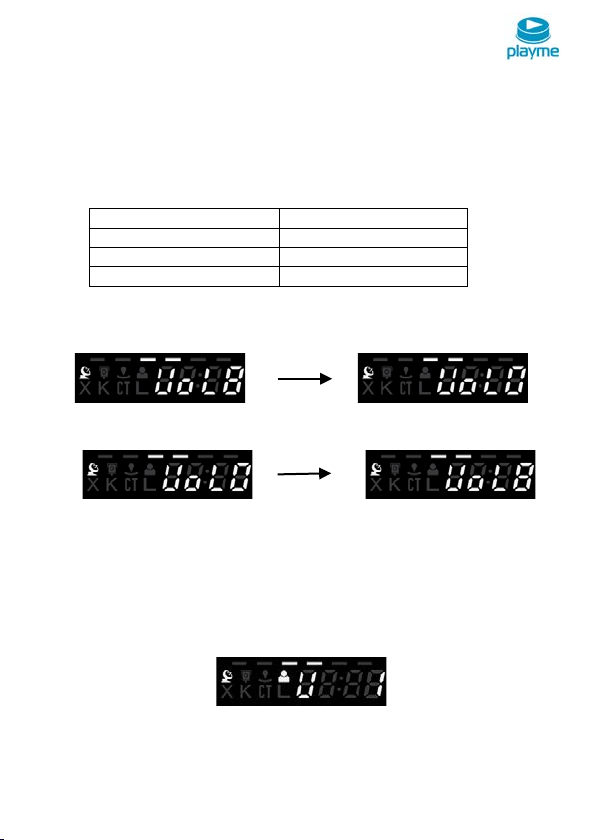

Скорость

Режим

0 - 30 км/ч

Город 2

31 - 70 км/ч

Город 1

71 км -

Трасса

с) Город 2: обеспечивает относительно низкую чувствительность и уменьшает

большинство ложных срабатываний.

д) Режим Город 3: прибор срабатывает только на излучение радаре Стрелка и в
лазерном диапазоне, любые другие полицейские радары детектироваться не

будут;
е) Режим Умный: чувствительность радар-детектора меняется автоматически в
зависимости от скорости автомобиля.

4) Регулировка громкости

- Для уменьшения громкости удерживайте нажатой кнопку
DIM до достижения требуемого уровня громкости.

- Для увеличения громкости удерживайте нажатой кнопку
CITY до достижения требуемого уровня громкости.

5) Приглушение звукового предупреждения

- Для отключения звукового оповещения кратковременно нажмите кнопку
MUTE/MENU. Если нажать на кнопку / MENU MUTE второй раз в течение

оповещения, то звуковой сигнал будет снова включен.

6) Сохранение и удаление пользовательских POI

- Текущее местоположение будет сохранено при нажатии и удержании кнопки

PWR/POI, если вы движетесь со скоростью выше 10 км/ч и GPS сигнал активен.

Может быть сохранено до 99 пользовательских точек.

- Для удаления пользовательской точки, сохраненной в памяти, нажмите и

удерживайте кнопку PWR/POI, когда вы проезжаете мимо того места, координаты

которого хотите удалить.

| 6

HARD 2|

GPS сигнал найден:
постоянно

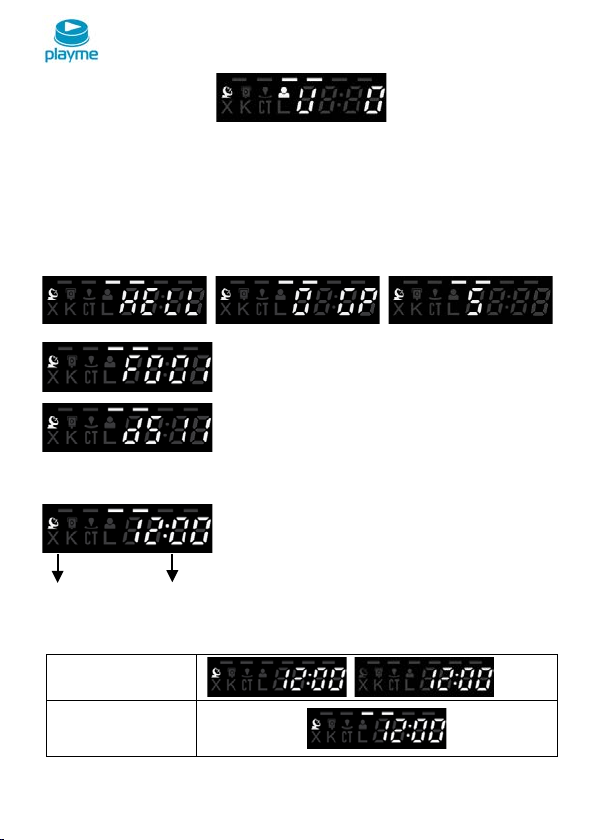

7) Меню пользовательских настроек

- Для входа в меню пользовательских настроек нажмите и удерживайте кнопку
MUTE/MENU.

Индикация на дисплее

1) Включение устройства

- При включении питания на дисплее последовательно отображаются следующие
надписи: “HELLO GPS”, версия прошивки, версия DB.

HELLO GPS (бегущая строка)

Версия прошивки

Версия DB

2) Режим ожидания

- Индикация в режиме ожидания

Экран в режиме ожидания

Статус GPS Время

- Статус GPS

Индикация значка показывает состояние принимаемого сигнала GPS

Нет GPS сигнала:

иконка GPS мигает

иконка GPS горит

- Индикация в режиме ожидания при движении автомобиля

7 |

| HARD 2

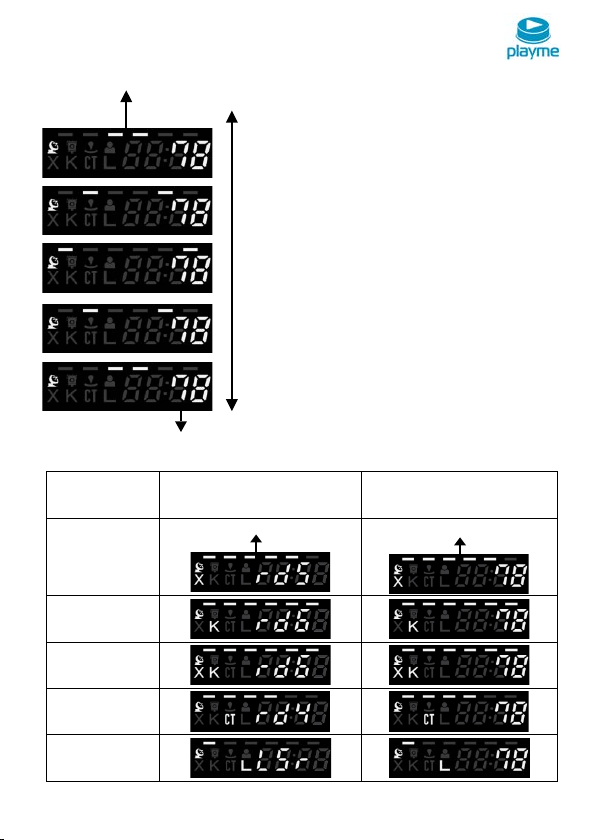

Текущая скорость

Текущая скорость

Уровень радара

Уровень радара

Индикация скорости автомобиля

Изменяется в зависимости от скорости

Значение скорости автомобиля

3) Индикация детектирования радара

Х-диапазон

К-диапазон

Ка-диапазон

Стрелка

Лазер

| 8

< 10 км/ч

> 10 км/ч

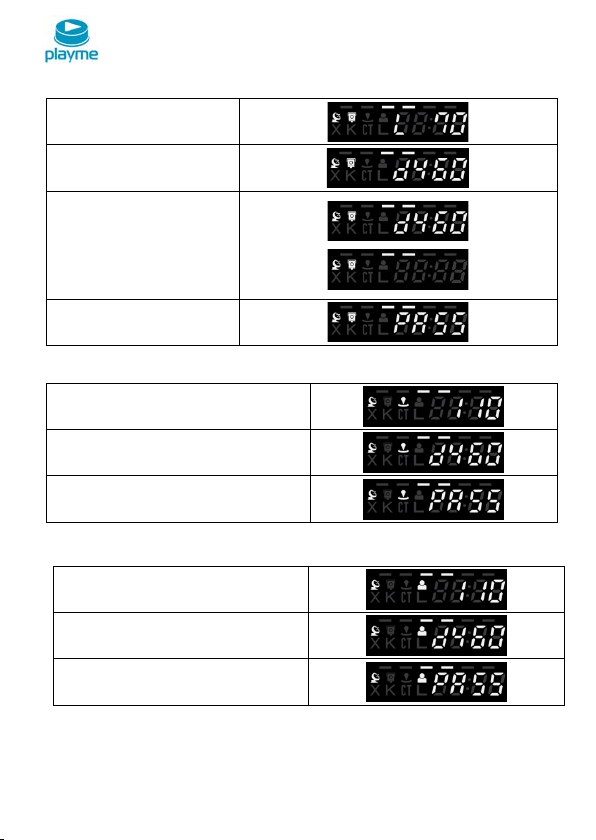

4) Индикация о камерах контроля скорости базы данных

Пройдено

Ограничение скорости
(70 км/ч)

Расстояние (460 м)

Мерцание расстояния
(превышение заданной
скорости)

(позиция камеры)

5) Индикация о камерах базы данных (нет ограничения скорости)

конка DB и текущая скорость

И

Расстояние (460 м)

Пройдено(позиция DB)

6) Оповещение о пользовательских точках

конка пользовательской точки и

И

текущая скорость

HARD 2|

Расстояние(460 м)

Пройдено(позиция DB)

Меню настроек

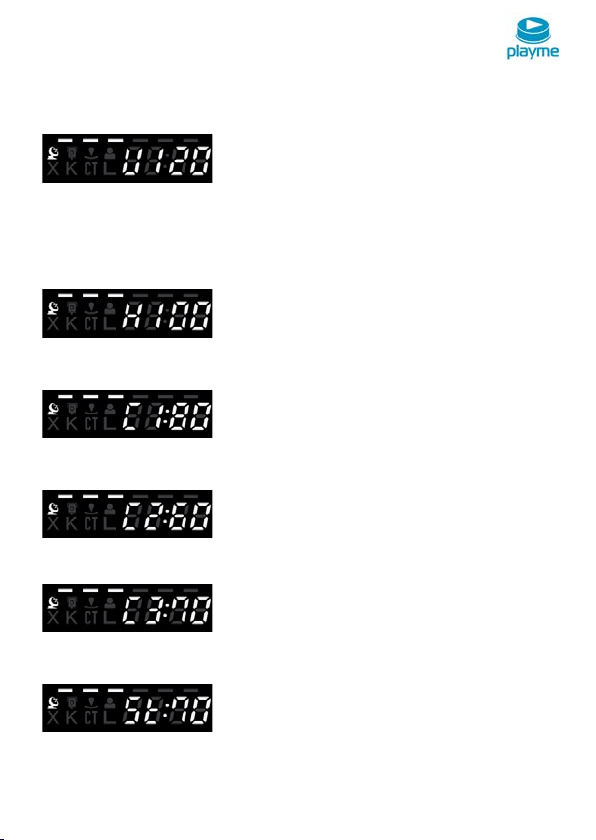

1) Настройка скорости пользователем (Максимальная скорость)

9 |

| HARD 2

- звуковое предупреждение, когда скорость транспортного средства превышает

заданное пользователем значение, и в этот момент отсутствуют сигналы от радар­детектора и GPS. Установка скорости осуществляется с дискретностью 10 км/ч.

Пользователь 120 км/ч

2) Настройка скорости для режима Трасса

- установка ограничения скорости для режима Трасса. Звуковое предупреждение,

когда скорость транспортного средства превышает значение скорости,
установленное для режима Трасса. Если скорость движения ниже этого значения,

то оповещение о радарах только отображается на дисплее без звуковых сигналов.

Трасса 1

3) Настройка скорости для режима Город 1

- у

становка ограничения скорости для режима Город 1

Город 1 80 км/ч

4) Настройка скорости для режима Город 2

- установка ограничения скорости для режима Город 2

Город 2 60 км/ч

5) Настройка скорости для режима Город 3

- установка ограничения скорости для режима Город 3

Город 3 70 км/ч

6) Настройка скорости для режима Умный

- установка ограничения скорости для режима Умный

Умный 70 км/ч

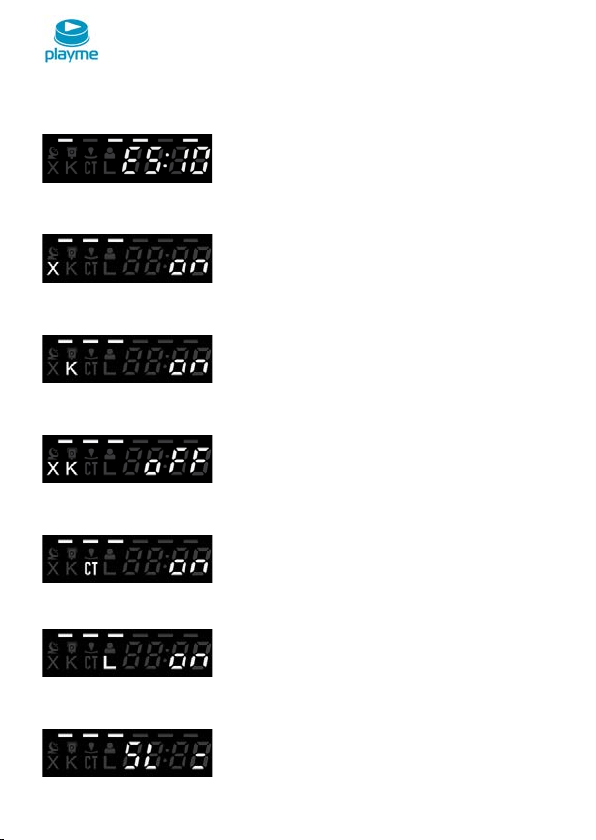

7) Настройка превышения скорости

| 10

00 км/ч

HARD 2|

- звуковое предупреждение, когда скорость автомобиля превышает ограничение

скорости, установленное данными базы GPS, более чем на превышение скорости,

заданное пользователем.

Превышение 10 км/ч

8) Вкл/Выкл Х-диапазона

- настройка Х-диапазона

Х-диапазон включен

9) Вкл/Выкл К-диапазона

- настройка К-диапазона

К-диапазон включен

10) Вкл/Выкл Ка-диапазона

- настройка Ка-диапазона

Ка-диапазон выключен

11) Стрелка Вкл/Выкл

- настройка детектирования радара Стрелка

12) Лазер Вкл/Выкл

Стрелка включена

- настройка диапазона лазера

Лазер включен

13) Уровень чувствительности

- настройка уровня чувствительности радар-детектора

Средний уровень

11 |

| HARD 2

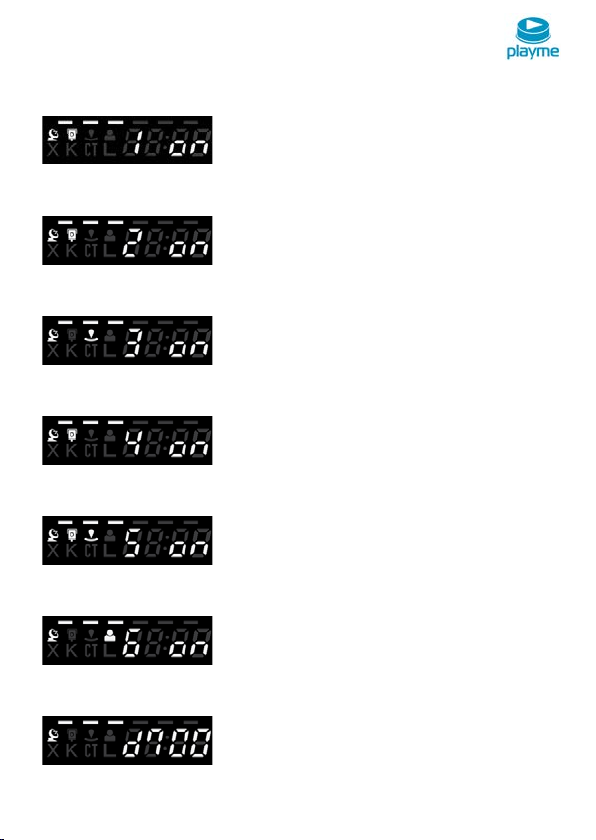

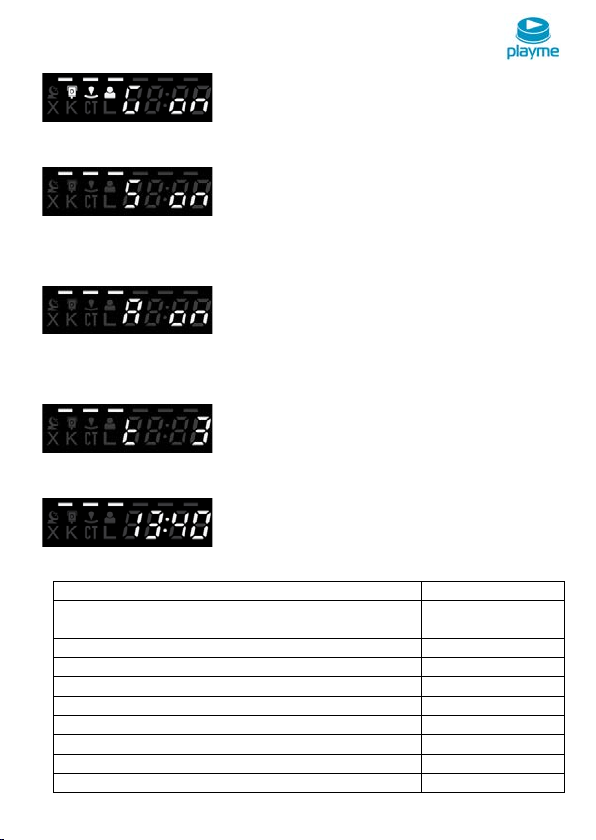

14) Стационарные камеры (GPS DB) Вкл/Выкл

- настройка оповещения о стационарных камерах

Стационарные камеры включены

15) Контроль скорости (GPS DB) Вкл/Выкл

- настройка оповещения о камерах контроля скорости

Контроль скорости включен

16) Контроль движения по полосе (GPS DB) Вкл/Выкл

- настройка оповещения о камерах контроля полосы маршрутного транспорта

Камеры контроля полосы включены

17) Камера на светофоре (GPS DB) Вкл/Выкл

- настройка оповещения о камерах на светофоре

Камеры на светофоре включены

18) Камеры контроля средней скорости (GPS DB) Вкл/Выкл

- настройка оповещения о камерах АВТОДОРИЯ

Камера АВТОДОРИЯ включены

19) Пользовательские точки (GPS DB) Вкл/Выкл

- настройка оповещения о пользовательских точках

Пользовательские POI включены

20) Настройка расстояния GPS-оповещения

- максимальное расстояние GPS обнаружения до 900метров

Расстояние 700 м

- автоматическая настройка расстояния

| 12

HARD 2|

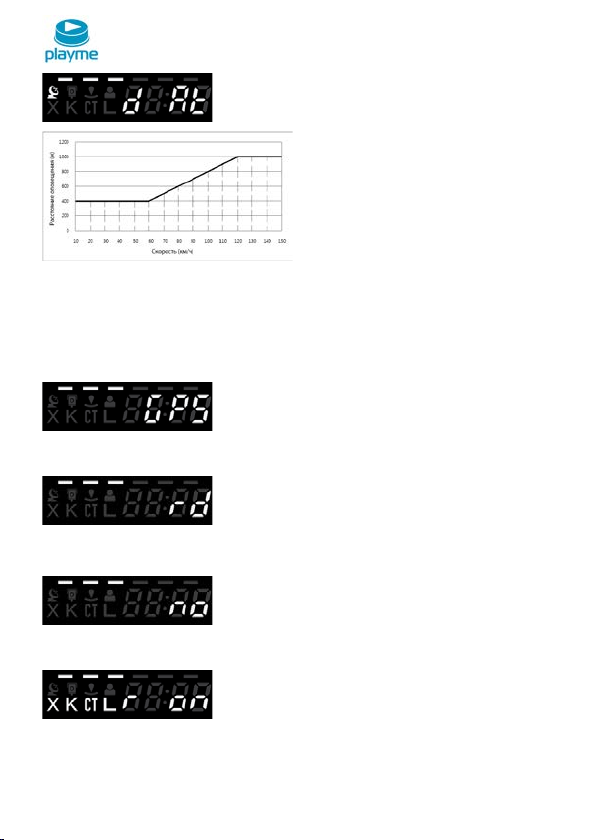

Расстояние АВТО

Расстояние оповещения зависит от скорости движения автомобиля. Например, при
скорости движения до 60 км/ч расстояние оповещения составляет 400 метров, при

скорости 80 км/ч - 600 м, при скорости 100 км/ч - 800 м.

21) Настройка приоритета GPS-оповещения

- приоритет GPS: GPS имеет приоритет перед РД, когда активны оба. Звуковое

предупреждение будет только по GPS.

Приоритет GPS

- приоритет радар-детектора: радар-детектор имеет приоритет над GPS, когда оба

активны. Звуковое предупреждение будет только от радар-детектора

Приоритет радар-детектора

- нет приоритета: при активизации радар-детектора и GPS звуковое

предупреждение будет от обеих систем

22) Радар-детектор Вкл/Выкл

Нет приоритета

- отключение радар-детектора

Радар-детектор включен

23) GPS-оповещение Вкл/Выкл

- отключение GPS-оповещения

13 |

| HARD 2

Параметр

Значение

Ограничение скорости пользователем (максимальная

скорость)

Ограничение скорости для режима Трасса

100 км/ч

Ограничение скорости для режима Город 1

80 км/ч

Ограничение скорости для режима Город 2

60 км/ч

Ограничение скорости для режима Город 3

70 км/ч

Ограничение скорости для режима Умный

70 км/ч

Настройка превышения скорости

10 км/ч

Х-диапазон

Вкл.

К-диапазон

Вкл.

24) Голосовое предупреждение Вкл/Выкл

- отключение голосового оповещения

25) Автоприглушение Вкл/Выкл

- при включенной функции громкость звукового оповещения будет автоматически

уменьшаться спустя несколько секунд после детектирования сигнала

26) Настройка часового пояса

- настройка часового пояса текущего местоположения.

В Москве для синхронизации времени по GPS должно быть установлено +3 часа.

27) Напряжение бортовой сети

- индикация напряжения питания бортовой сети автомобиля

28) Настройки по умолчанию

GPS-оповещение включено

Голосовое оповещение включено

Автоприглушение включено

Время +3 часа

Напряжение аккумулятора +13.4 В

120 км/ч

| 14

HARD 2|

Ка-диапазон

Выкл.

Стрелка

Вкл.

Лазер

Вкл.

Уровень чувствительности

Средний

Стационарный камеры (GPS DB)

Вкл.

Контроль скорости (GPS DB)

Вкл.

Контроль движения по полосе (GPS DB)

Вкл.

Камера на светофоре (GPS DB)

Вкл.

Камеры АВТОДОРИЯ (GPS DB)

Вкл.

Пользовательские POI (GPS DB)

Вкл.

Расстояние GPS предупреждения

700 м

Приоритет GPS предупреждения

GPS

РД обнаружение

Вкл.

GPS обнаружение

Нет

Голосовое оповещение

Вкл.

Автоприглушение

Вкл.

Настройка часового пояса (GMT+)

+3 ч

29) Память настроек

- При выключении питания все выбранные настройки сохраняются в памяти

устройства.

Поиск и устранение неисправностей

Если детектор не включается:

а) Проверьте кабель питания. Убедитесь, что все разъемы питания подключены

правильно.

б) Проверьте предохранитель, который защищает цепь гнезда прикуривателя

(смотрите инструкцию по эксплуатации вашего автомобиля).

в) Гнездо прикуривателя может быть грязным, протрите его тонкой наждачной

бумагой для обеспечения хорошего контакта.
г) Возможны проблемы с электрооборудованием автомобиля.

Спецификация

1) Радар

- Тип приемника: супергетеродинный с двойным преобразованием частоты

- Тип детектора: частотный дискриминатор

- Рабочие диапазоны

а) Х-диапазон: 10.525 ГГц (±50 МГц)
б) К-диапазон: 24.150ГГц (±150 МГц)

15 |

| HARD 2

в) Ка-диапазон: 34.700 ГГц (±1300 МГц)

2) Лазер

- Спектральная чувствительность: 800-1100 нм, обнаружение лазера 360°

3) Общие

- Диапазон рабочих температур: -20°С +70°С

- Питание: +12 - 15 В, 250 мА

- Размеры: 67 х 109 х 26 мм

- Вес: 113 г

Авторизованные сервисныe центры

Абакан, ул. Вяткина, 18, тел: [phone]
Алматы, пр. Сейфуллина, 452, тел: [phone]
Ардатов, ул.Ленина 144, тел: [phone]
Арзамас, пр. Ленина,144, тел: [phone]
Архангельск, пл. Ленина, 4, оф.1602, тел: [phone]
Астрахань, ул. Ташкентская, 13Б, тел: [phone]
Барнаул, пр. Ленина, 146, тел: [phone]
Белгород, ул. Князя Трубецкого, 17, тел: [phone]
Биробиджан, ул. Шолом-Алейхема, 12, тел: [phone]
Благовещенск, ул.Забурхановская, 98, тел: [phone]
Братск, ул. Южная, 25, тел: [phone]
Брест, пр. Машерова, 90, тел: [phone]
Брянск, ул. Брянского Фронта, 4, тел: [phone]
Вад, ул.50 лет Октября д.23, тел: [phone]
Великие Луки, ул. Ленина, 31/3, тел: [phone]
Верхнедвинск, ул. Кочкаря, 17, магазин “Цифровой”, тел: [phone]
Владивосток, Народный проспект, 11, тел: [phone]
Владимир, ул. Сакко и Ванцетти, 50, тел: [phone]
Волгоград, ул. Советская, 28, тел: [phone]
Волгоград, ул. Краснознаменская, 8, тел: [phone]
Вологда, ул. Ярославская, 31Б, тел: [phone]
Воронеж, ул. Ленина, 73, тел: [phone]
Дзержинск, ул.Октябрьская, 15, тел: [phone]
Евпатория, ул. Л. Украинки, 8а, СЦ “Sota”, тел: [phone]
Екатеринбург, ул. Посадская, 21/2, тел: [phone]
Ижевск, ул. Ленина, 7, СЦ "СмиКА", тел: [phone]
Иркутск, ул.Чехова, 23Б, 1 этаж, оф. 2, тел: [phone],

8 [phone]
Казань, ул. М.Чуйкова, 5, тел: [phone]

| 16

HARD 2|

Калининград, ул. Космонавта Пацаева, 5а, тел: [phone]
Калуга, ул. Кирова, 78, тел: [phone]
Кемерово, ул. Красная, 21, тел: [phone], 39-00-74
Киров, ул. Преображенская, 6, тел: [phone]
Кострома, ул. Свердлова, 66, тел: [phone]
Краснодар, ул. Красноармейская, 129, тел: [phone]
Краснодар, ул. Федора Лузана, 6, тел: [phone],

8(861) 299-98-00

Красноярск, ул. Ленина, 153, тел: [phone]
Курск, ул. Студенческая, 36а, тел: [phone]
Курган, 6а мкрн., д.11, офис 8-12, тел: [phone]
Кузнецк, ул. Дарвина, 55, тел: [phone]
Липецк, ул. Космонавтов, 6, тел: [phone]
Магнитогорск, ул. Ленина, 51, тел: [phone]
Махачкала, пр-т Акушинского,14 линия, д.21, тел: [phone]
Минск, ул. Кульман, д.1, корп.3, этаж 1, тел: [phone]
Москва, Проспект Мира, 52, стр. 5, тел: [phone]

Москва, ул. Маршала Новикова, 3, офис 24 (подъезд 2, домофон 24),

тел: 8(499) 502-05-72, 8(9 03) 672-77-23, 8(903) 672-77-25
Набережные Челны, пр. Вахитова, 20, тел: [phone], 35-90-02, 35-90-42
Нижний Новгород, ул. Арзамасская, 3, тел: [phone]
Нижний Тагил, ул. Пархоменко, 1, тел: [phone]
Новороссийск, ул. Энгельса, 47, тел: [phone]
Новосибирск, пр. Димитрова, 1, тел: [phone]
Новокузнецк, ул. Кирова, 33, тел: [phone]
Омск, ул. 4-я Поселковая, 26, корпус 2, тел: [phone]
Орел, ул. Карачевская, 12/3, пом.20, тел: [phone]
Оренбург, Шарлыкское шоссе, 4а, тел: [phone]
Орск, ул. Батумская, 25, тел: [phone]
Обнинск, ул. Аксенова, 18, тел: [phone]
Пенза, ул. Суворова, 145а, тел: [phone]
Пермь, ул. Революции, 18, тел: [phone]
Петрозаводск, ул. Гоголя, 22, тел: [phone]
Псков, ул. Труда, 11, тел: [phone]
Пятигорск, пр. Кирова, 78, тел: [phone]
Ростов-на-Дону, ул. Баумана, 6а/8, тел: [phone]
Рязань, Первомайский пр-т, 23/7, тел: [phone]
Санкт-Петербург, Суворовский пр., 35, тел: [phone]
Самара, ул. Ново-Садовая, 303а, вход со стороны СБРФ, тел: [phone]

17 |

| HARD 2

Саранск, ул. Ботевградская, 80, 2 этаж, тел: [phone]
Саратов, ул. Московская, 57, тел: [phone]
Саров, ул. Зернова, 24, корп. А, оф.12, тел: [phone]
Севастополь, ул.Пожарова, 26Б, тел: [phone]
Севастополь, ул. Большая Морская, 50, СЦ “Робим Гуд”, тел: [phone],

[phone]

Северодвинск, пл. Ленина, 16, тел: [phone]
Симферополь, ул. Александра Невского, 13/1, тел: [phone]
Смоленск, ул. Тенишевой, 19, тел: [phone]
Ставрополь ул. Доваторцев, 19, тел: [phone]
Стерлитамак, ул. Артема,147, тел: [phone]
Стерлитамак, ул. Худайбердина, 122а, офис 6, тел: [phone],

8(962) 520–75–55

Сургут, пр-т Ленина, 37, тел: [phone]
Таганрог, ул. Биржевой спуск, 8-3, тел: [phone]
Тамбов, ул. Чичерина, 58 (цокольный этаж), тел: [phone]
Тольятти, Южное шоссе, 89, тел: [phone]
Томск, пр. Ленина, 123, тел: [phone]
Тула, проспект Ленина, 64, тел: [phone]
Тюмень, ул. Софьи Ковалевской, 11/7, тел: [phone]
Ульяновск, ул. Радищева, 33, корп. 1, тел: [phone]
Уфа, ул. С.Перовской 29, пр. Октября, 46, тел: [phone]
Хабаровск, ул. Карла Маркса, 59, тел: [phone]
Химки, ул.Энгельса, д.7/15, оф.25, тел: [phone]
Чебоксары, ул. Карла Маркса, 17, тел: [phone]
Челябинск, ул. Цвиллинга, 8-а, тел: [phone]
Череповец, ул. Годовикова, 19, тел: [phone]
Шатки, ул.Центральная д.4, тел: [phone]
Ярославль, ул. Калинина, 11, магазин “Магнит”, тел: [phone],

8(902) 333-40-60

Техническая поддержка

Информацию о расположении авторизованных сервисных центров можно получить
в местах приобретения товаров PlayMe, на сайте http://playme-russia.ru
электронной почте - [e-mail]

и по

| 18

HARD 2|

19 |
