Page 1
Mat.-Nr. 728 595, Stand 09/2008
Installatie- en bedieningshandleiding
WISSELRICHTERS S
2100 S 3100 S 3800 S 4300 S 4301 S 4600 S 4601 S
Page 2
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Hartelijk dank voor uw vertrouwen om een PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S te kopen.
In deze handleiding hebben wij alle belangrijke informatie voor de installa­tie en de bediening samengesteld.
Mocht u toch moeilijkheden ondervinden, neem dan contact op met onze service-hotline.
Service-hotline
De Diehl-Controls service-hotline bereikt u op de volgende wijze: Telefoon +49 (0) 700 33 66 99 22 Telefax +49 (0) 700 33 66 99 77 E-mail [email protected]
2
Page 3
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
1 Symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
1.1 Waarschuwingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
1.2 Verdere symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2 Veiligheid en gevaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Doelmatig gebruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
4 Functie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4.1 Varianten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4.2 Opties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
5 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
5.1 Leveromvang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
5.2 Uitpakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
5.3 Montage van de wisselrichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
5.4 Aansluiting van de wisselrichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
6 Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
6.1 Eerste inbedrijfstelling van een enkele wisselrichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6.2 Apparaat vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
7 Bediening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
7.1 DC-scheidingsinrichting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
7.2 Weergave en bediening. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

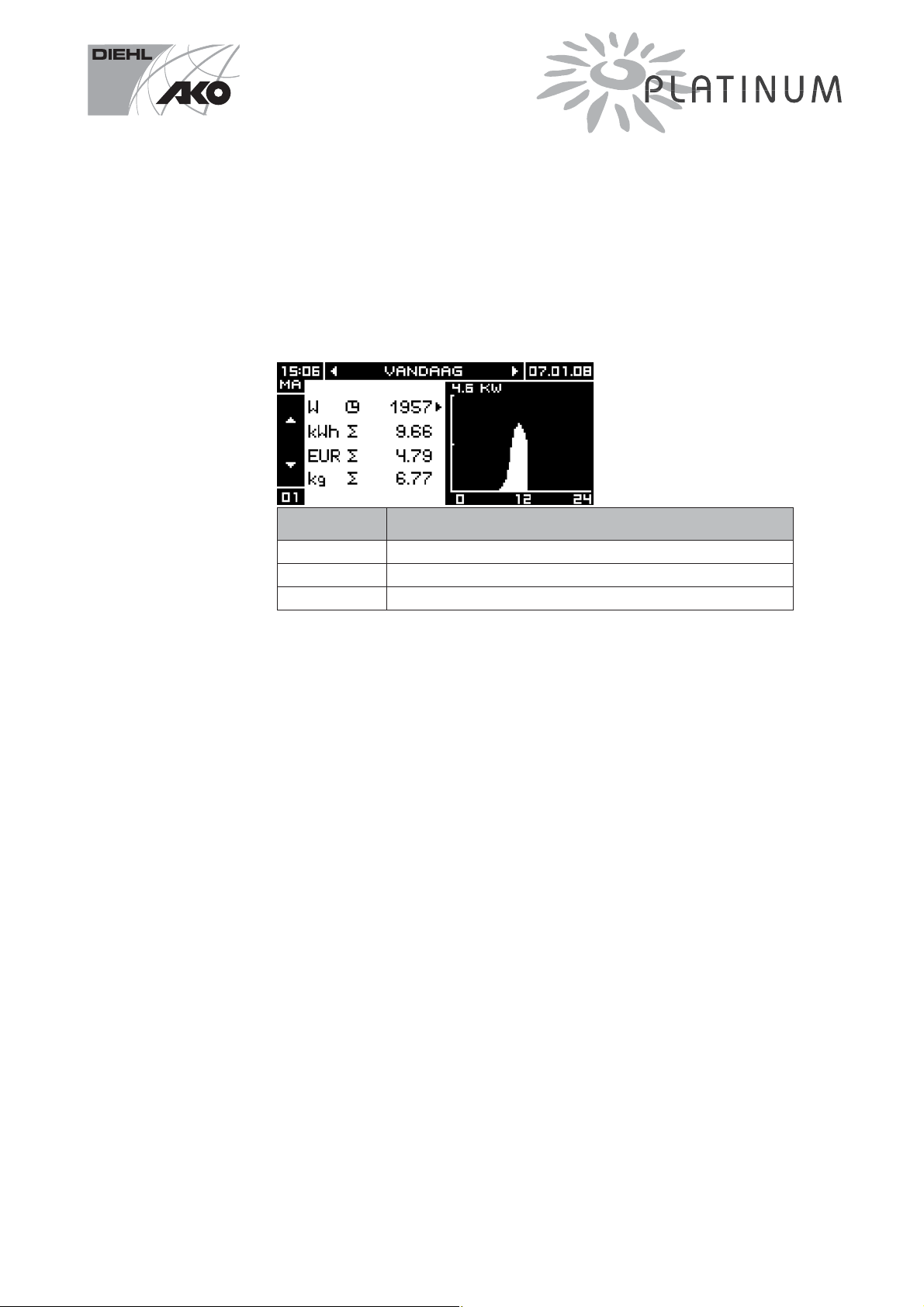

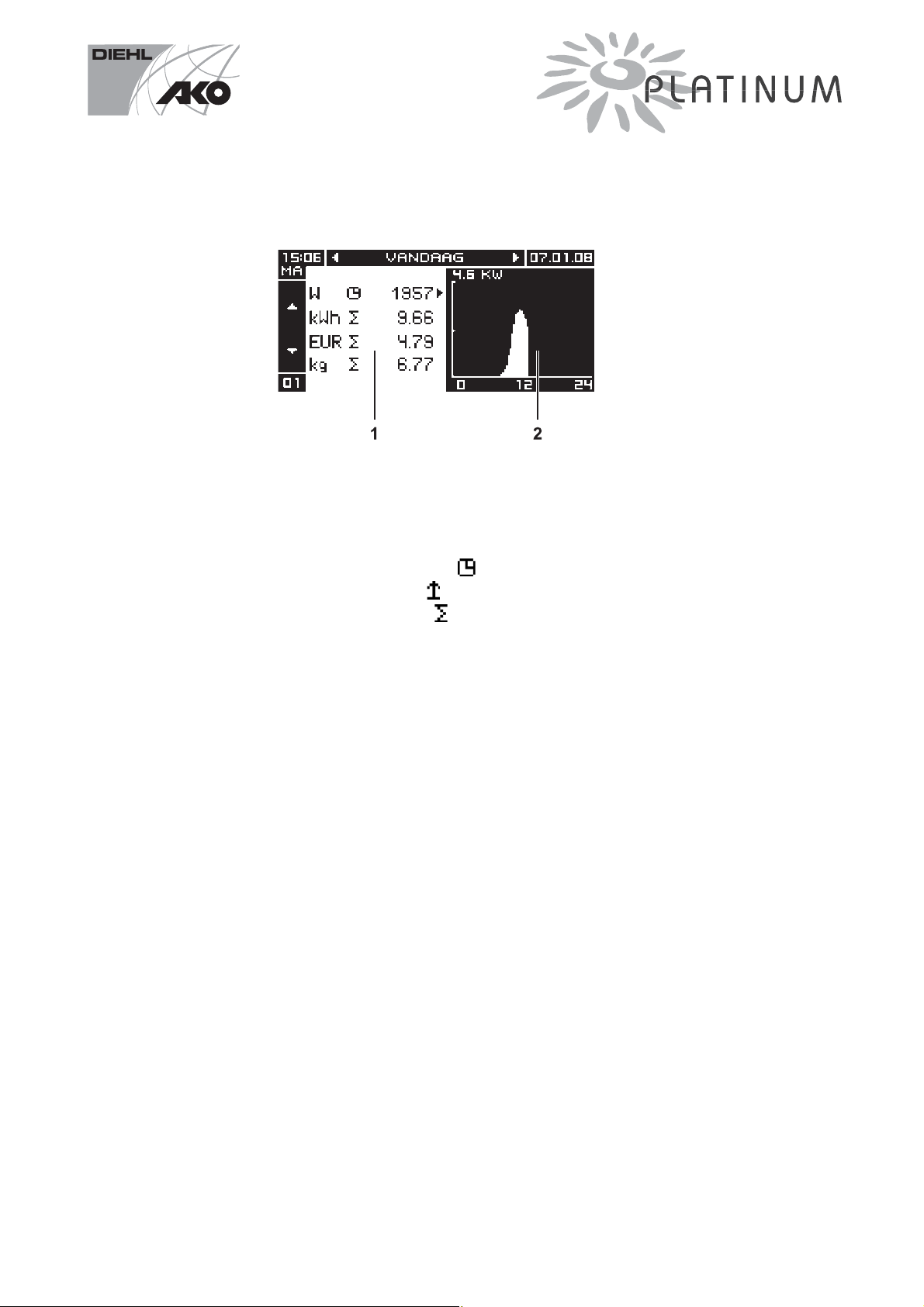

7.3 Standaard beeldscherm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
7.4 Hoofdmenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
7.5 Bedrijfsdisplay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

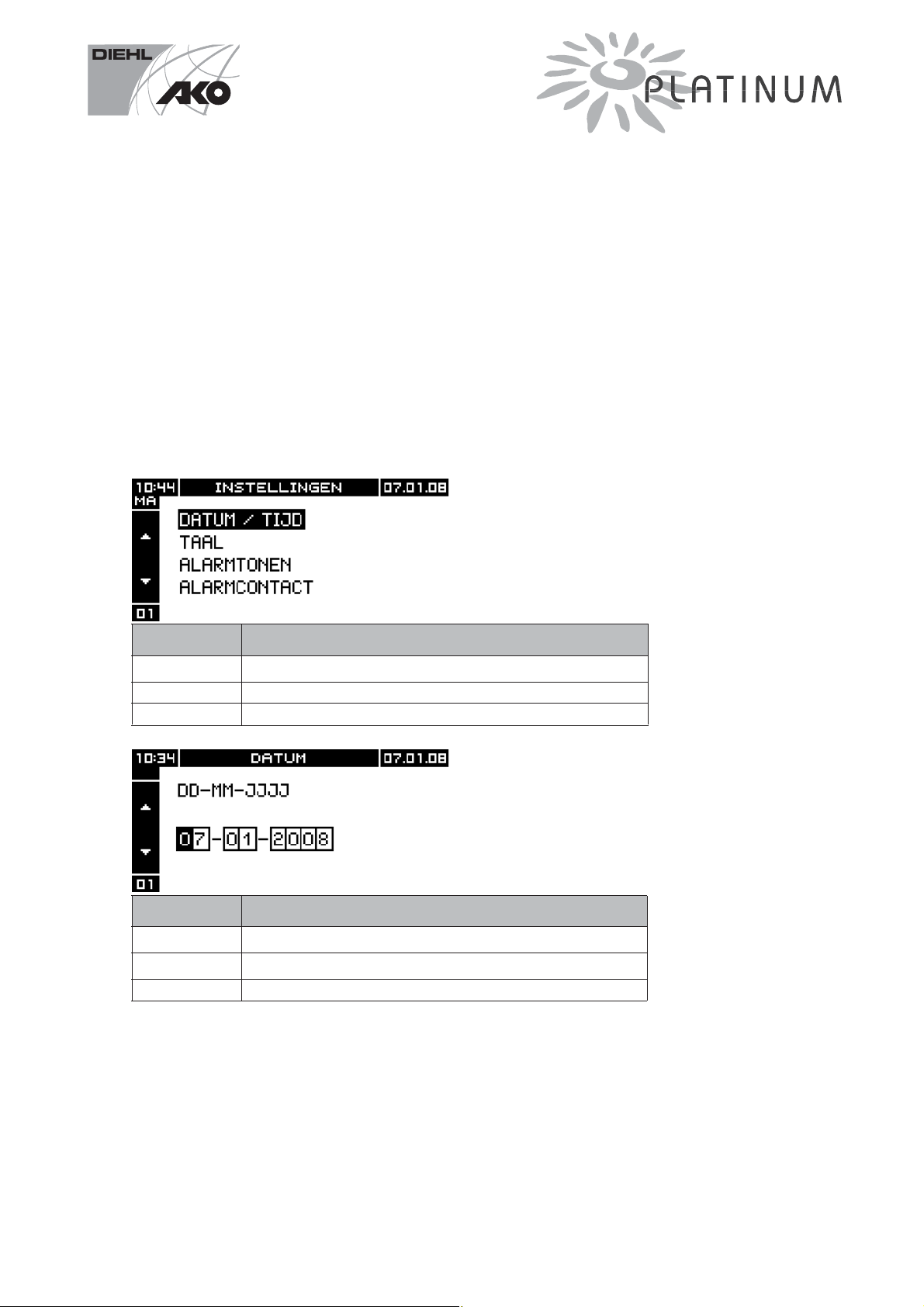

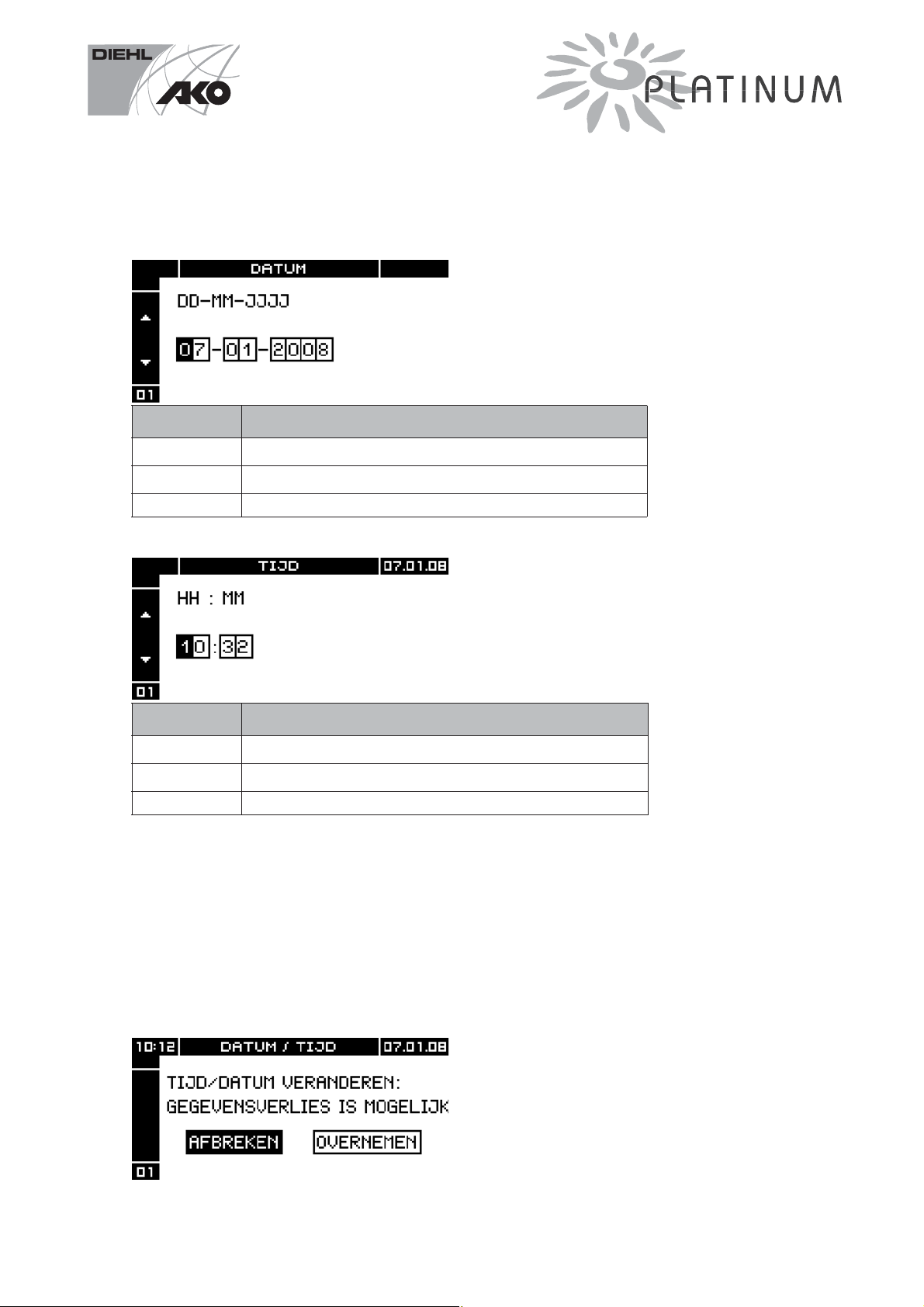

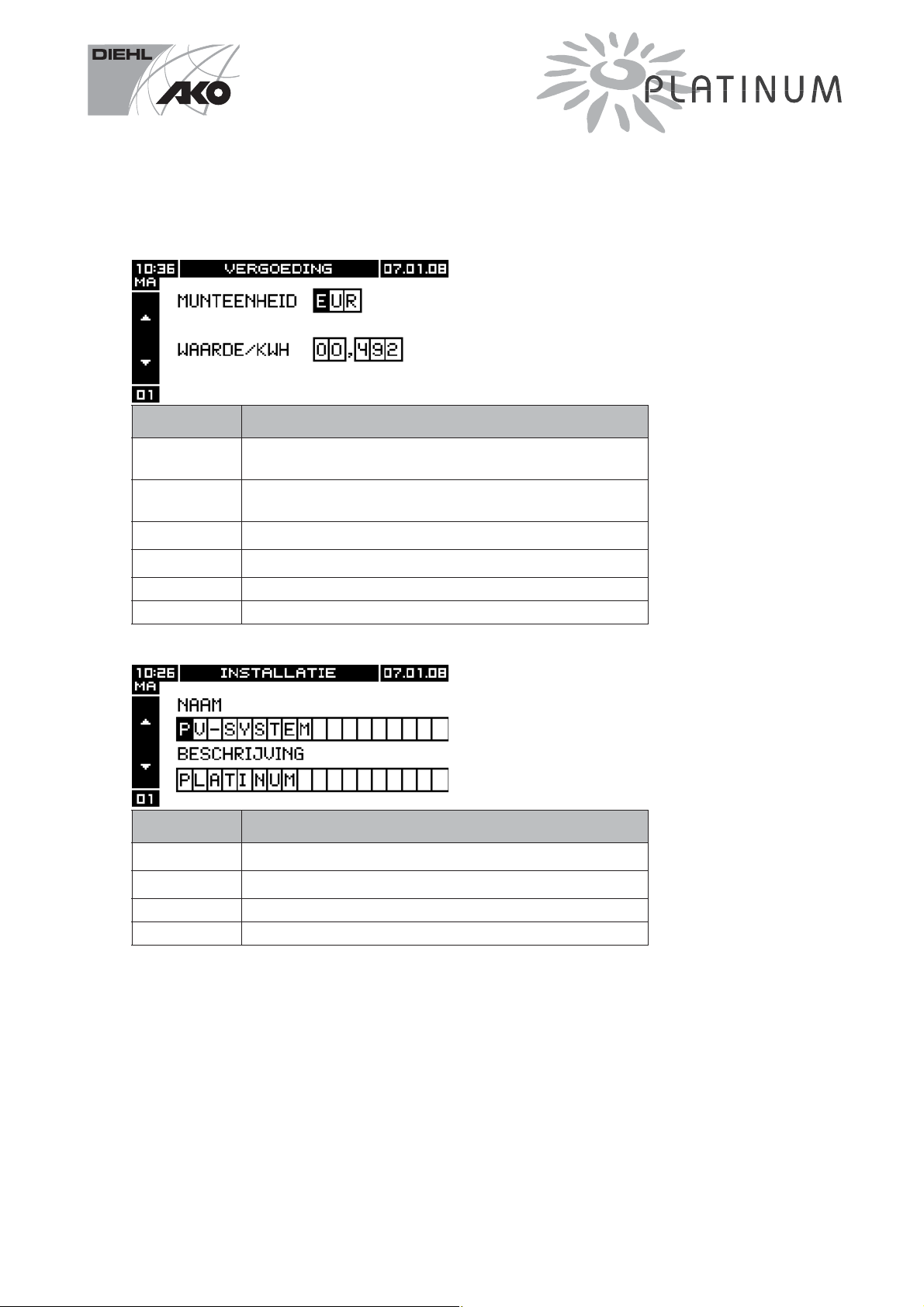

7.6 Instellingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

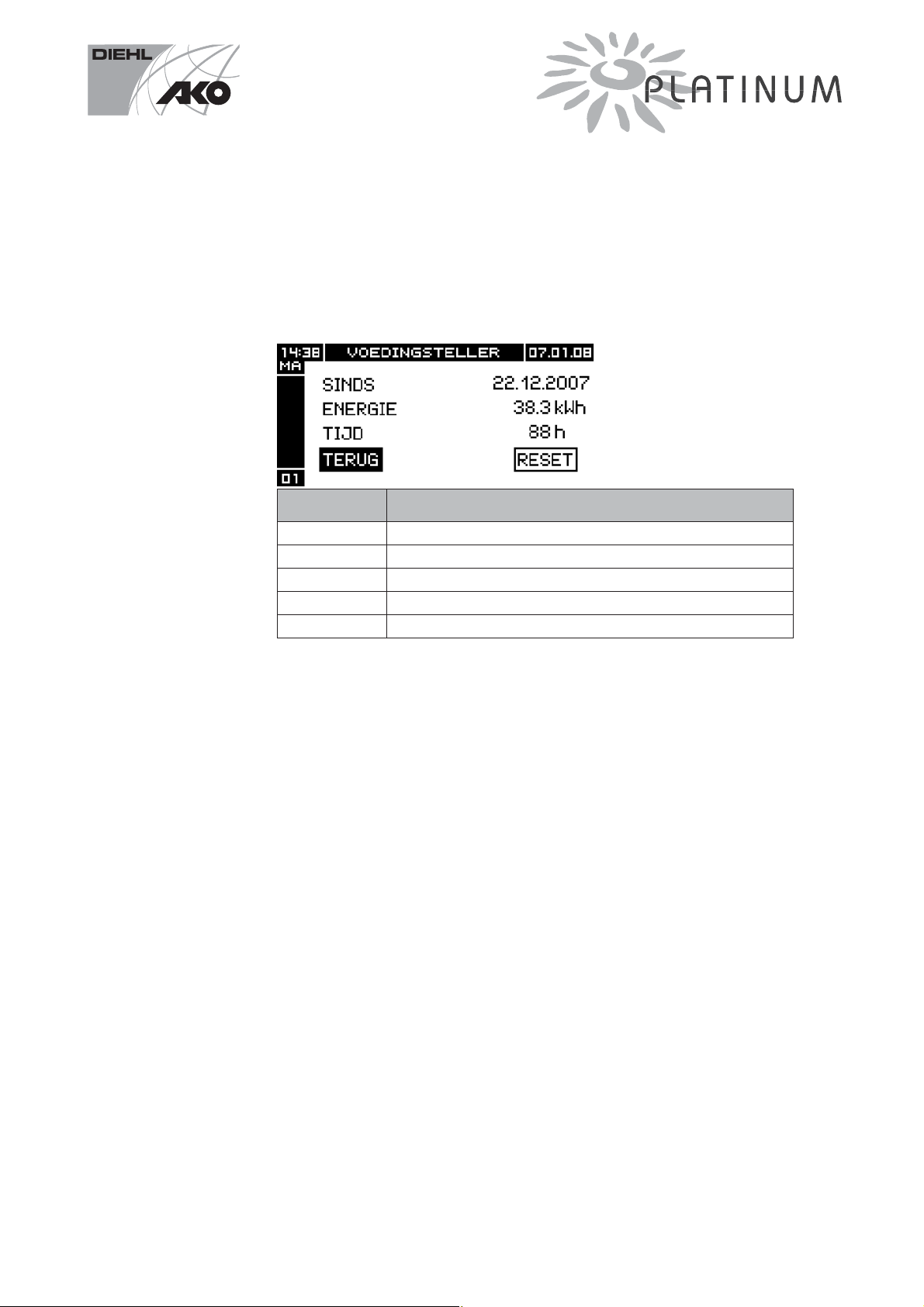

7.7 Informatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
7.8 Foutmelding. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
8 Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

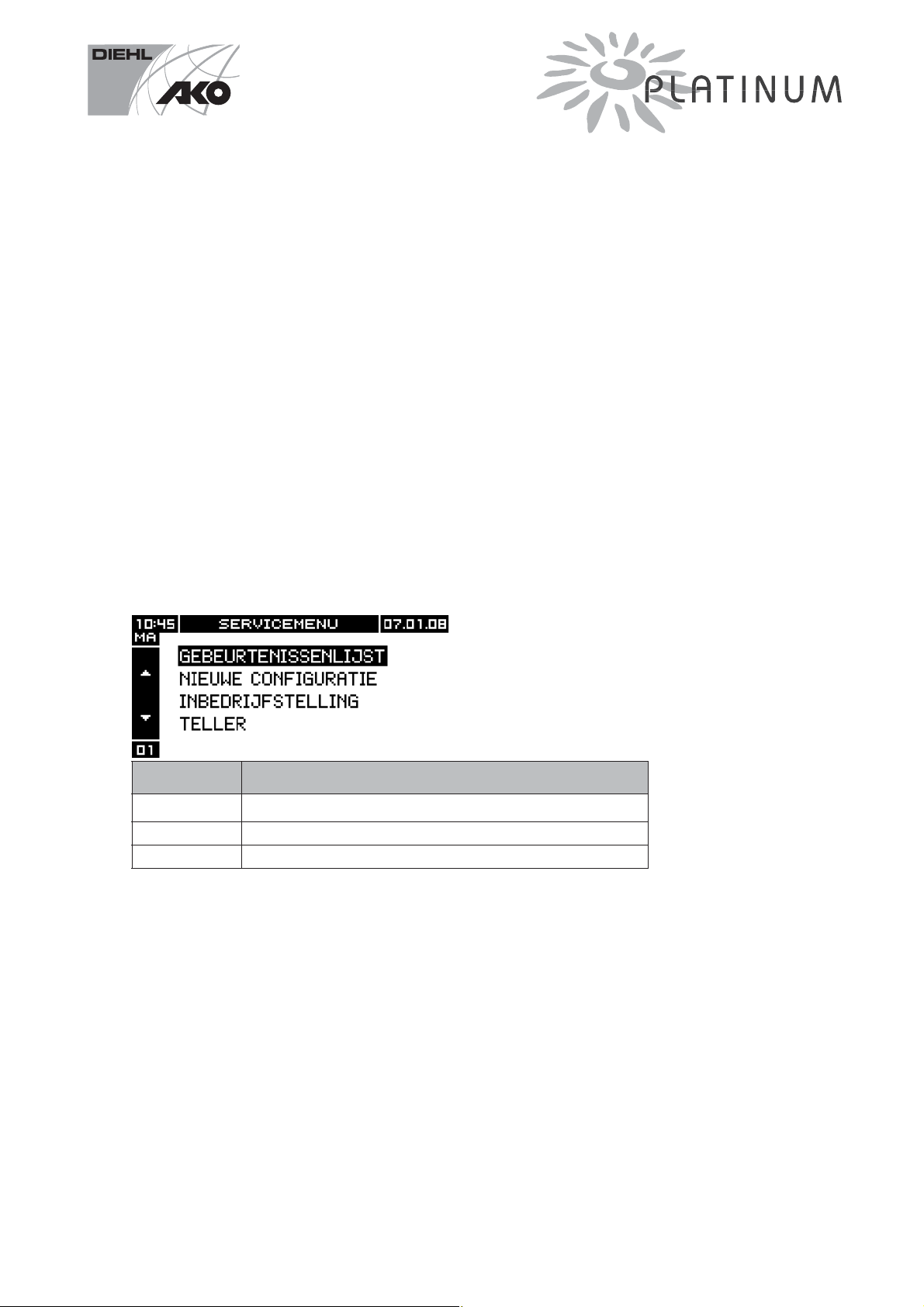

8.1 Servicemenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
9 Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
9.1 Onderhoud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
9.2 Reiniging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
10 Buiten bedrijfstelling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
10.1Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

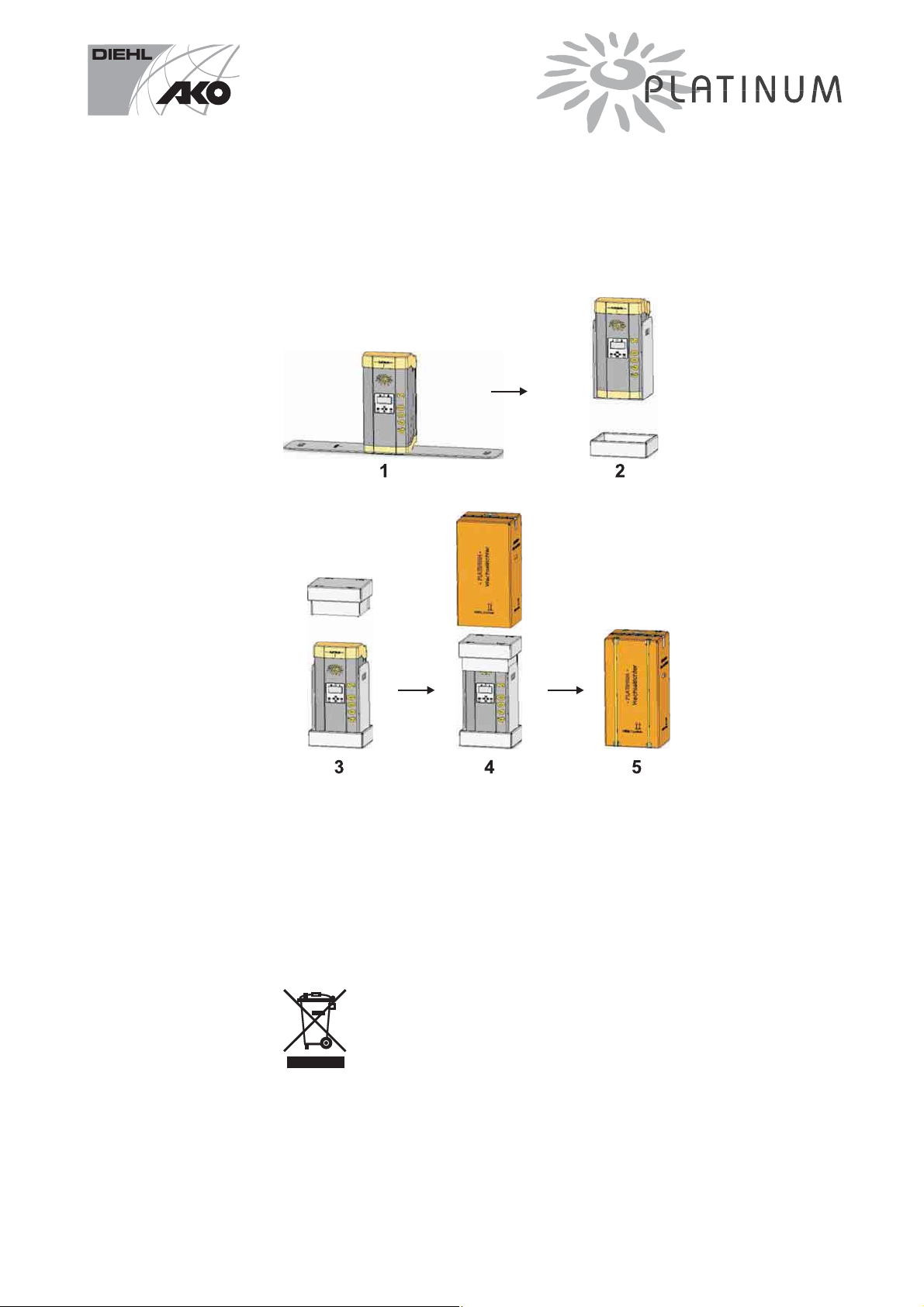

10.2Terugzending . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
11 Afvalverwijdering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
12 Zoeken naar fouten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
12.1Gebeurtenissentabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
13 Normen en toelatingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
14 Technische gegevens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
15 EU-conformiteitverklaring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
16 Garantie van de fabrikant van Diehl AKO Stiftung & Co. KG. . . . . . . . . . . . . . . . . . . . . . . . . . . .59
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
3
Page 4
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Signaalwoord
Symbolen
1Symbolen
1.1 Waarschuwingen
Gradatie van de waarschuwingen
Waarschuwingen onderscheiden zich volgens de aard van het gevaar door de volgende signaalwoorden:
Î Voorzichtig waarschuwt voor een materiële beschadiging. Î Waarschuwing waarschuwt voor een lichamelijke verwonding. Î Gevaar waarschuwt voor levensgevaar.
Opbouw van de waarschuwingen
Aard en bron van het gevaar!
 Maatregel om het gevaar te vermijden.
1.2 Verdere symbolen
Handelingsaanwijzingen
Opbouw van de handelsaanwijzingen: Â Aanleiding voor een handeling.
Resultaatopgave indien vereist.
Lijsten
Opbouw niet-genummerde lijsten:
Î Niveau lijst 1
t Niveau lijst 2
Opbouw genummerde lijsten:
1. Niveau lijst 1
2. Niveau lijst 1
2.1 Niveau lijst 2
2.2 Niveau lijst 2
4
Page 5
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Doelmatig gebruik
2 Veiligheid en gevaren
 De wisselrichter doelmatig gebruiken.  De wisselrichter in de originele staat zonder zelf uitgevoerde verande-
ringen en in een technisch perfecte staat gebruiken.
 Verzekeren dat wisselrichters uitsluitend door opgeleid personeel
geïnstalleerd en onderhouden worden. t Het opgeleide vakpersoneel heeft de toestemming van de
bevoegde energieverzorger nodig.
 Wisselrichters uitsluitend verticaal monteren.  Verzekeren dat alle veiligheidsinrichtingen correct werken.  Verzekeren dat verluchtingsopeningen bedekt noch vervuild zijn.  Wisselrichters tegen directe zonnestralen beschermen.  Vooraleer installatie- en onderhoudswerken uit te voeren verzekeren
dat de wisselrichter niet onder spanning staat.
 Verzekeren dat voorschriften van de beroepsorganisaties, van TÜV,
van VDE en de technische aansluitingsvoorwaarden (TAB) van de bevoegde energieverzorger of de geldige nationale en internationale bepalingen en voorschriften nageleefd worden.
 De gebruiksvoorwaarden in acht nemen (zie 14 Technische gege-
vens).
3 Doelmatig gebruik
 De wisselrichter uitsluitend voor de voeding van fotovoltaïsch omge-
vormde zonne-energie in het openbare 230 V/50 Hz net gebruiken.
 De wisselrichter uitsluitend in gebouwen of in een tegen weersom-
standigheden beschermde omgeving gebruiken.
 De wisselrichter niet gebruiken voor bedrijf in eilandnetten.  De wisselrichter niet in voertuigen gebruiken.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
5
Page 6
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Functie
4 Functie
4.1 Varianten
De reeks PLATINUM bevat varianten met verschillende vermogens (zie 14 Technische gegevens):
Î PLATINUM 2100 S Î PLATINUM 3100 S Î PLATINUM 3800 S Î PLATINUM 4300 S Î PLATINUM 4301 S Î PLATINUM 4600 S Î PLATINUM 4601 S
Mogelijke uitvoeringen:
Î 3-fasige PLATINUM ENS (5-polige wisselspanningsaansluiting)
t met DC-scheidingsinrichting t zonder DC-scheidingsinrichting
Î 1-fasige PLATINUM ENS-EPT (3-polige wisselspanningsaansluiting)
t met DC-scheidingsinrichting t zonder DC-scheidingsinrichting
4.2 Opties
Uitbreiding van een wisselrichter resp. van een wisselrichter-installatie:

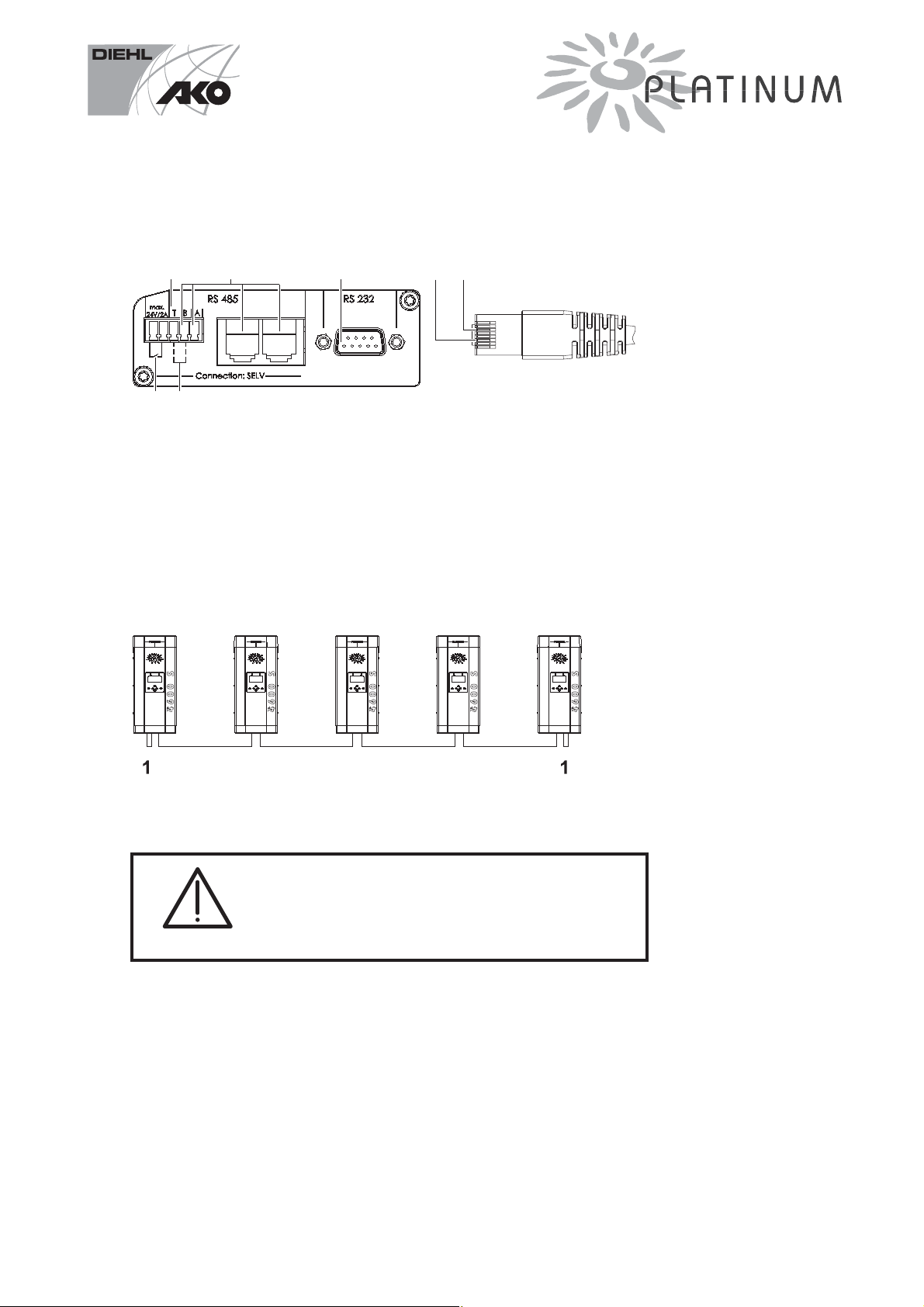

Î Verbinding van de wisselrichters via EIA 485-Bus.
Aanzienlijk meer eenvoudige en meer omvattende ingave en con­trole.
Î Optische en akoestische meldingsinrichtingen. Î Remote controle resp. remote uitlezing met PLATINUM Webmaster Î Centrale weergave van installaties met PLATINUM Viewmaster Î Evaluatie van de gegevens van de installatie met PLATINUM PV-
Monitor
6
Page 7
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Montage
5Montage
5.1 Leveromvang
Î Wisselrichter Î Wandhouder Î Bedieningshandleiding Î Wieland RST 5i-stekker (3-fasige PLATINUM ENS)
-of -

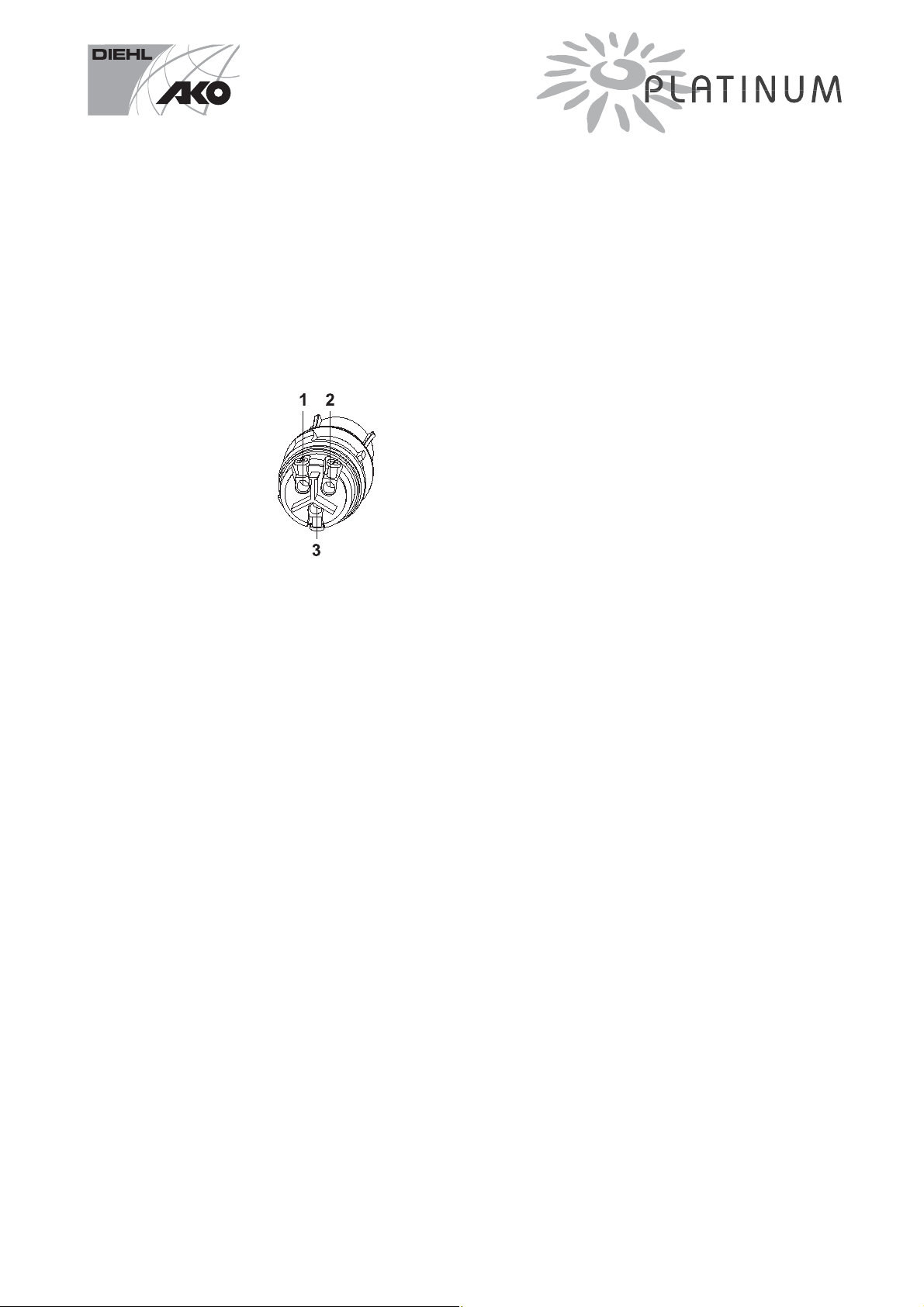

Î Wieland RST 3i-stekker (1-fasige PLATINUM ENS-EPT)

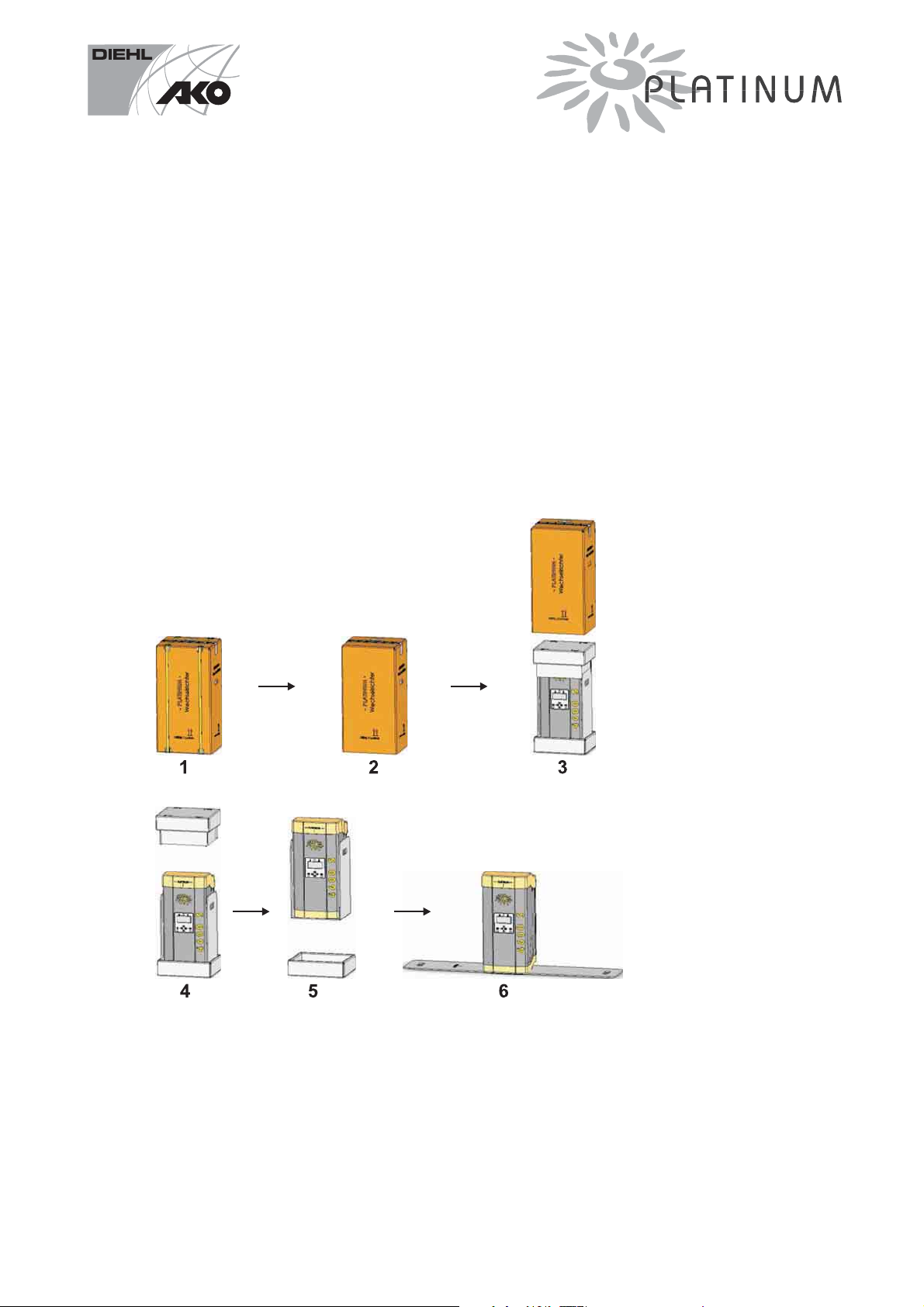

5.2 Uitpakken
De wisselrichter als volgt uitpakken:
1. De doos volgens de opgedrukte tekst in verticale positie plaatsen.
2. De arreteerbanden doorknippen zonder de doos te beschadigen.
3. Het kartonnen omhulsel verwijderen.
4. De dekselopvulling afnemen.
5. De wisselrichter aan de greepopeningen uit de bodemopvulling hef-
fen.
6. De wisselrichter neerzetten.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
7
Page 8
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Gevaar
Gevaar
Gevaar
Voorzichtig
Voorzichtig
Montage
5.3 Montage van de wisselrichter
Levensgevaar door elektrische schok!
 De wisselrichter uitsluitend door PLATINUM-Service of
door een DIEHL AKO bevoegde servicepartner laten ope­nen.
Levensgevaar door een foutief aangesloten wis­selrichter!
 De wisselrichter uitsluitend door opgeleid vakpersoneel
laten installeren. Het opgeleide vakpersoneel heeft de toestemming van de bevoegde energieverzorger nodig.
Levensgevaar door een vallende wisselrichter!
 Bevestigingsmiddelen gebruiken die geschikt zijn voor de
montagewand en voor het gewicht van het toestel.
 Tijdens montage- en demontagewerken veiligheidsschoe-
nen dragen.
Opmerking
Materiële schade door onbeschermde montage!
 De wisselrichter uitsluitend met passend beschermend
dak in de open lucht monteren.
 De toegelaten omgevingstemperatuur in acht nemen
(zie 14 Technische gegevens).
Materiële schade door overmatige stofontwikke­ling!
 De beschermingsaard IP54 geldt niet voor de interface-
kaart.
 Overmatige stofontwikkeling vermijden.  Stofontwikkeling met elektrisch geleidbare stofdeeltjes
vermijden.
DIEHL AKO raadt aan de wisselrichter niet in woonruimtes te monteren.
8
Page 9
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
³
494
³ 232 ³ 177
³ 191
1 3
4
2 5
7
2
6
TL
S
TL
S
> 920
> 500
Montage
Wandhouders

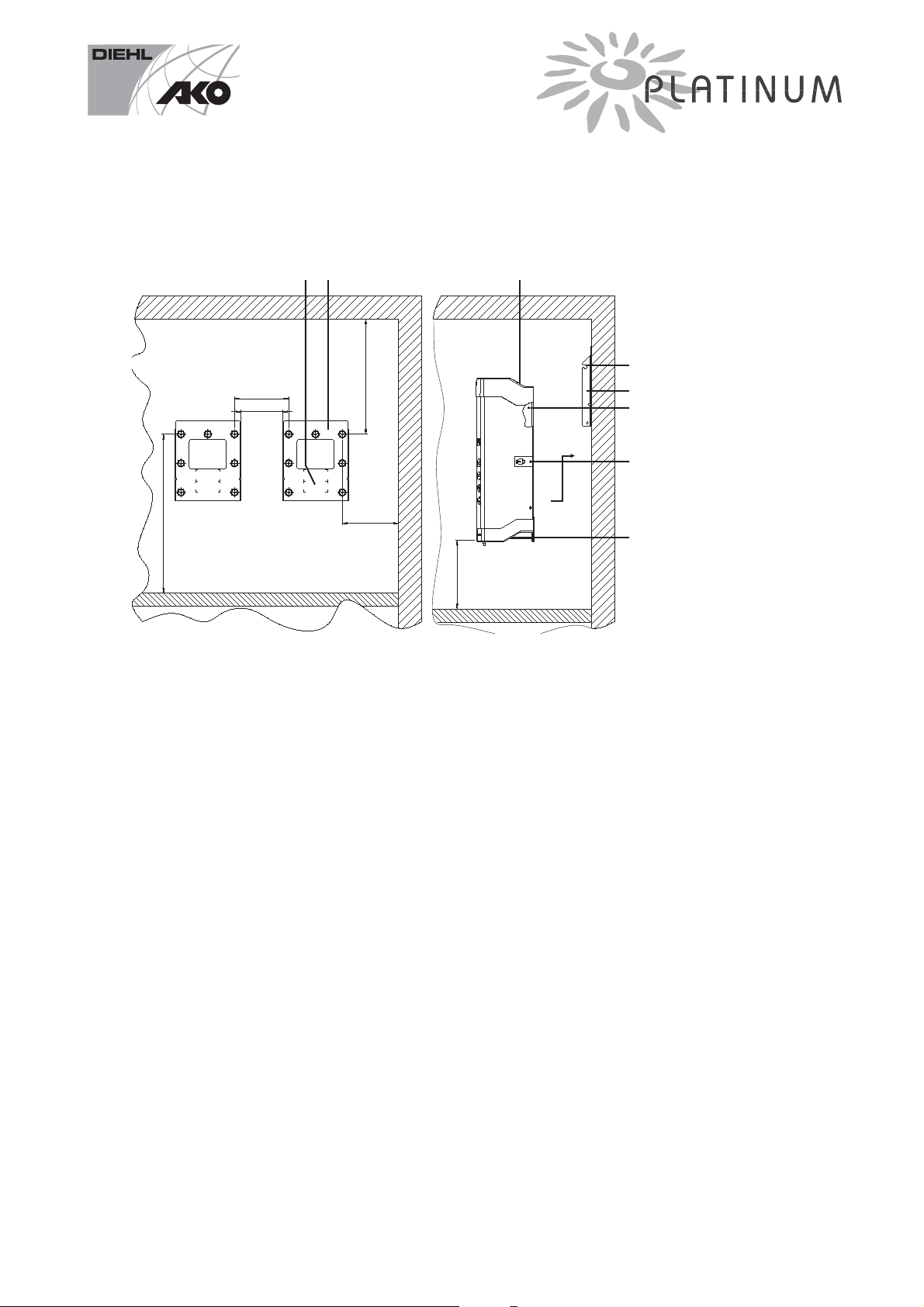

Afb. 1 Afstanden voor de positie van de wandhouders
(1) Positie display (2) Wandhouders (3) Verluchtingsopeningen (4) Coulisse voor ophangbout (5) Ophangbout (6) Arreteerschroef (7) Grepen
De wandhouders als volgt monteren: Â De wandhouders 2 van de achterkant van de wisselrichter
afschroeven. t Twee borgschroeven arreteren de wisselrichter in de wandhou-
der.
t Een papieren strook met opgedrukt slot kenmerkt de arreteer-
schroef 6. De arreteerschroef is langer dan de andere schroeven van de behuizing.
t De papieren strook niet verwijderen.
 De bevestigingsgaten met wandhouders markeren.
t De maten en afstanden naleven. t 50 cm minimum afstand tot de grond aanhouden. t De latere display positie 1 is als omtrek in de wandhouder 2
gestempeld.
merkt.
t De display positie 1 voor de PLATINUM S reeks is met S geken-
 De bevestigingsgaten boren en met plugs voorzien.  De wandhouders 2 vastschroeven.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
9
Page 10
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Montage
Wisselrichter

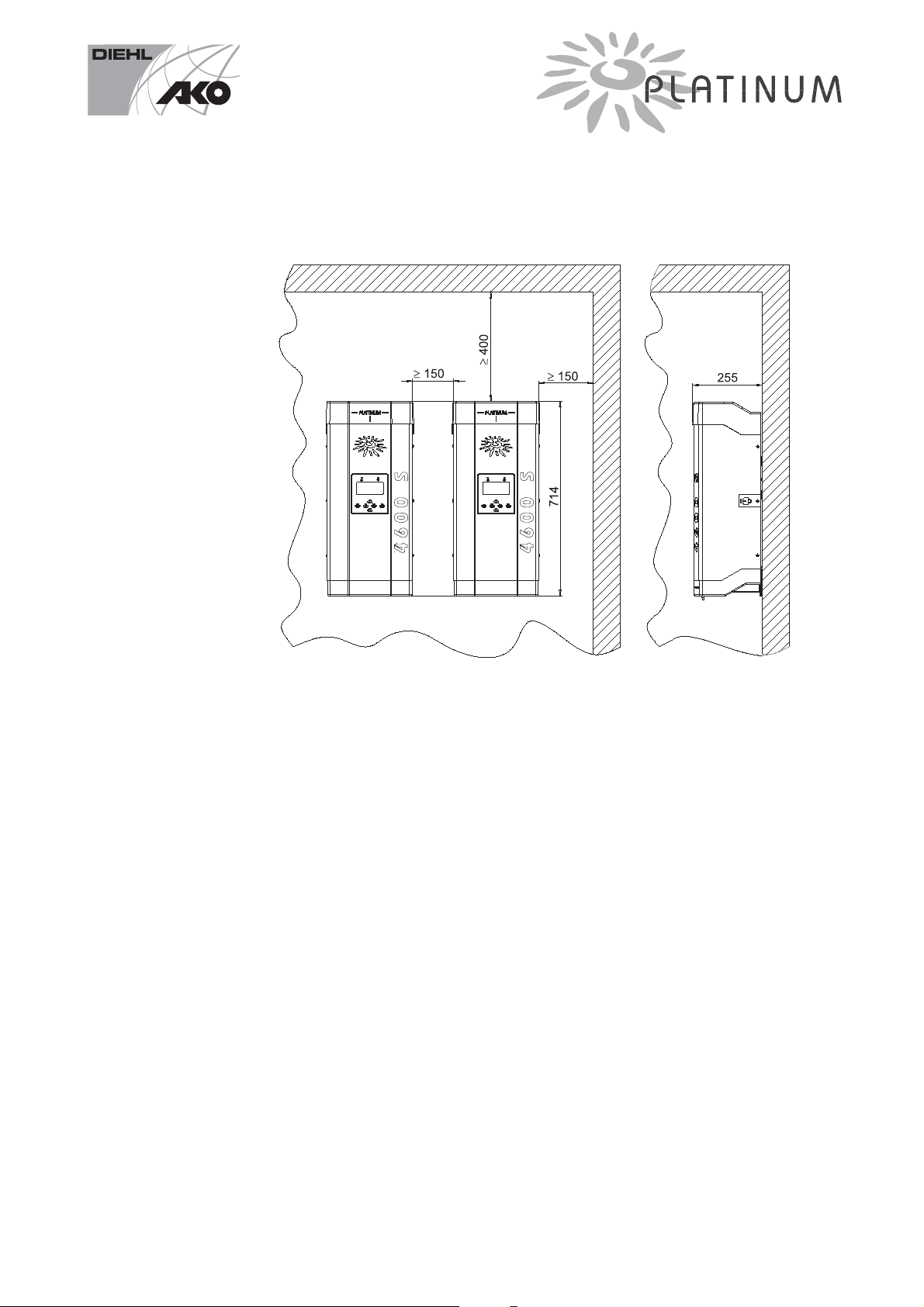

Afb. 2 Afstanden bij de montage van de wisselrichters
Wisselrichters als volgt monteren:
 50 cm Mindestabstand zum Boden einhalten.  De koelplaat van de wisselrichter in de wandhouder 2 schuiven.
De buitenste koelribben als geleiding in de wandhouder 2 gebruiken.
 De wisselrichter aan de grepen 7 naar boven schuiven tot de ophang-
bouten 5 aan beide kanten in de coulissen voor ophangbouten 4 val­len.
 De wisselrichter laten dalen.
De ophangbouten 5 zitten in de coulissen.
 Controleren of er minimum afstanden zijn (zie Afb. 2).  Controleren of de wisselrichter correct in de wandhouder hangt.  De wisselrichter arreteren door hem op de gemarkeerde plaats
(papieren strook) te schroeven en door de arreteerschroef aan te trekken 6.
 Verzekeren dat de arreteerschroef 6 toegankelijk is voor de demon-
tage van de wisselrichter.
10
Page 11
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Gevaar
Gevaar
Gevaar
Voorzichtig
Voorzichtig
Montage
5.4 Aansluiting van de wisselrichter
Levensgevaar door hoge wisselspanning!
 Vooraleer de wisselrichter aan te sluiten, de netspan-
ningsverzorging (AC-kant) uitschakelen (zekering).
s
Levensgevaar door hoge wisselspanning!
 Verzekeren dat de galvanische scheiding tussen fotovol-
taïsch generatorcircuit en wisselstroomcircuit nageleefd wordt.
Levensgevaar door hoge gelijkspanning!
 Voor de aansluiting van de wisselrichter controleren of er
spanning op de gelijkspanningaansluiting aan de kant van de generator is.
 Vooraleer de wisselrichter aan te sluiten controleren of de
polariteit van de spanning correct is.
 Is er spanning, dan isolerende veiligheidskleding en
gezichtsbescherming dragen.
 DC-kabels uitsluitend verwijderen wanneer de wisselrich-
ter buiten bedrijf is.
Gebrekkige werking door ongepaste kabel!
 Verzekeren dat de leidingsdoorsnedes en de beveiliging
uitgevoerd zijn in overeenstemming met VDE 100 Deel
430.
 Verzekeren dat tussen twee wisselrichters de lengte van
de netwerkkabel max. 30 m bedraagt.
 Voor de gelijkstroomleidingen minstens een doorsnede
2
van 2,5 mm
gebruiken.
 Verzekeren dat de max. netleidingsweerstand
van 0,5 Ω niet overschreden wordt.
Materiële schade door te hoge spanning!
 Verzekeren dat de max. gelijkspanning niet overschreden
wordt (zie 14 Technische gegevens).
 Uitsluitend veiligheidslaagspanning op het contact van de
meldingsinrichting aansluiten.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
11
Page 12
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Montage
Aansluitingskant 3-fasige ENS
Afb. 3 Aansluitingskant wisselrichter 3-fasige ENS
(1) Netwerkaansluitingen (2) Veiligheidslabel (3) Gelijkspanningsaansluiting + (4) Gelijkspanningsaansluiting ­(5) Eigenschappenplaatje (6) Schakelknevel DC-scheidingsinrichting (optioneel) (7) Wisselspanningsaansluiting
Opmerking
De PLATINUM 3800S, 4600S en 4601S beschikken over twee paar gelijk­spanningsaansluitingen. Deze gelijkspanningsaansluitingen zijn intern pa­rallel geschakeld.
12
Page 13
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Montage
Wisselspanningsaansluiting 3-fasige ENS
De voor de wisselspanningsaansluiting voorziene Wieland RST 5i-stekker is meegeleverd.

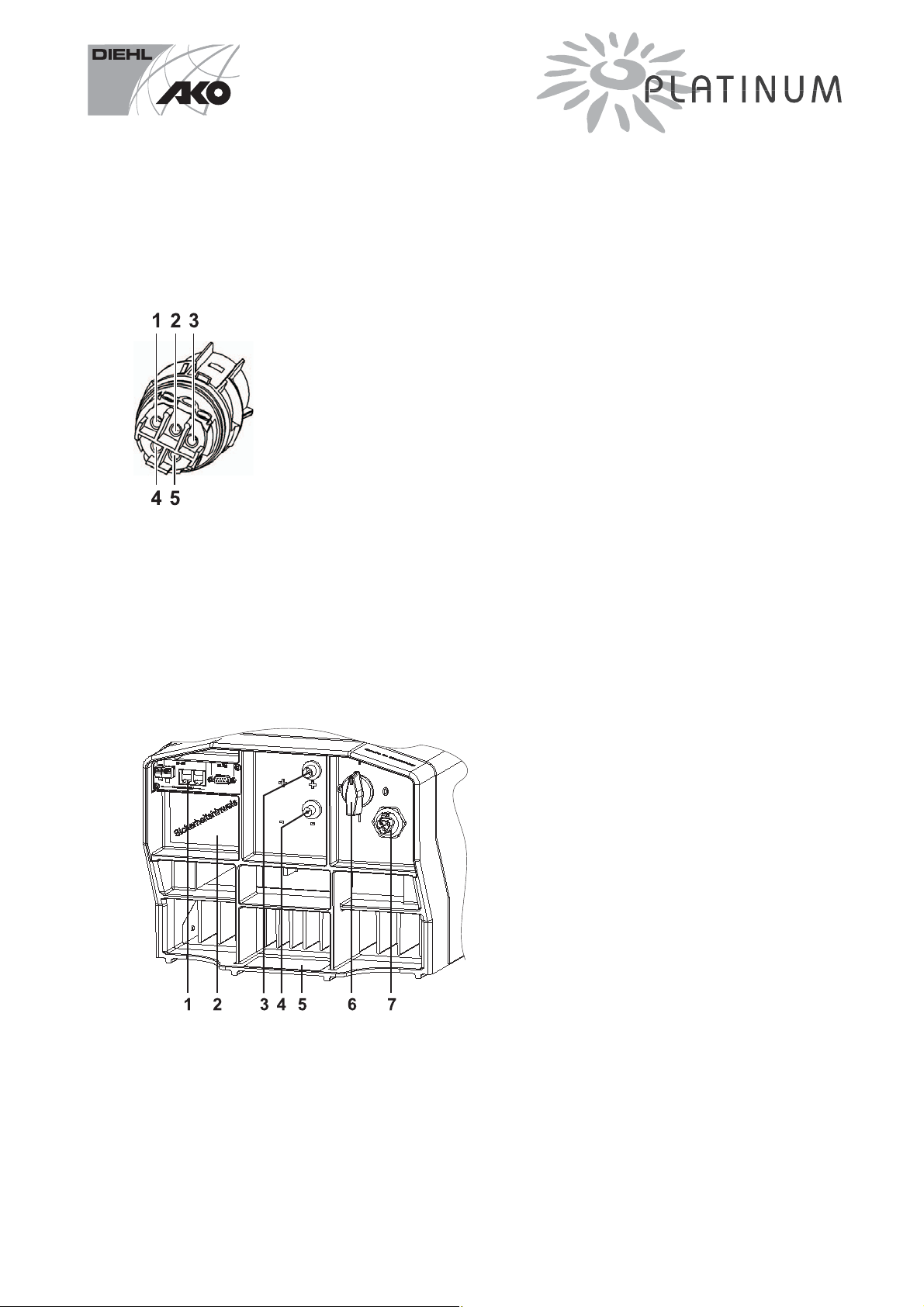

Afb. 4 Aansluitingsschema weergave van de klemmen
(1) N (2) PE (3) L1 (voedingsfase) (4) L2 (5) L3
Aansluitingskant 1-fasige ENS

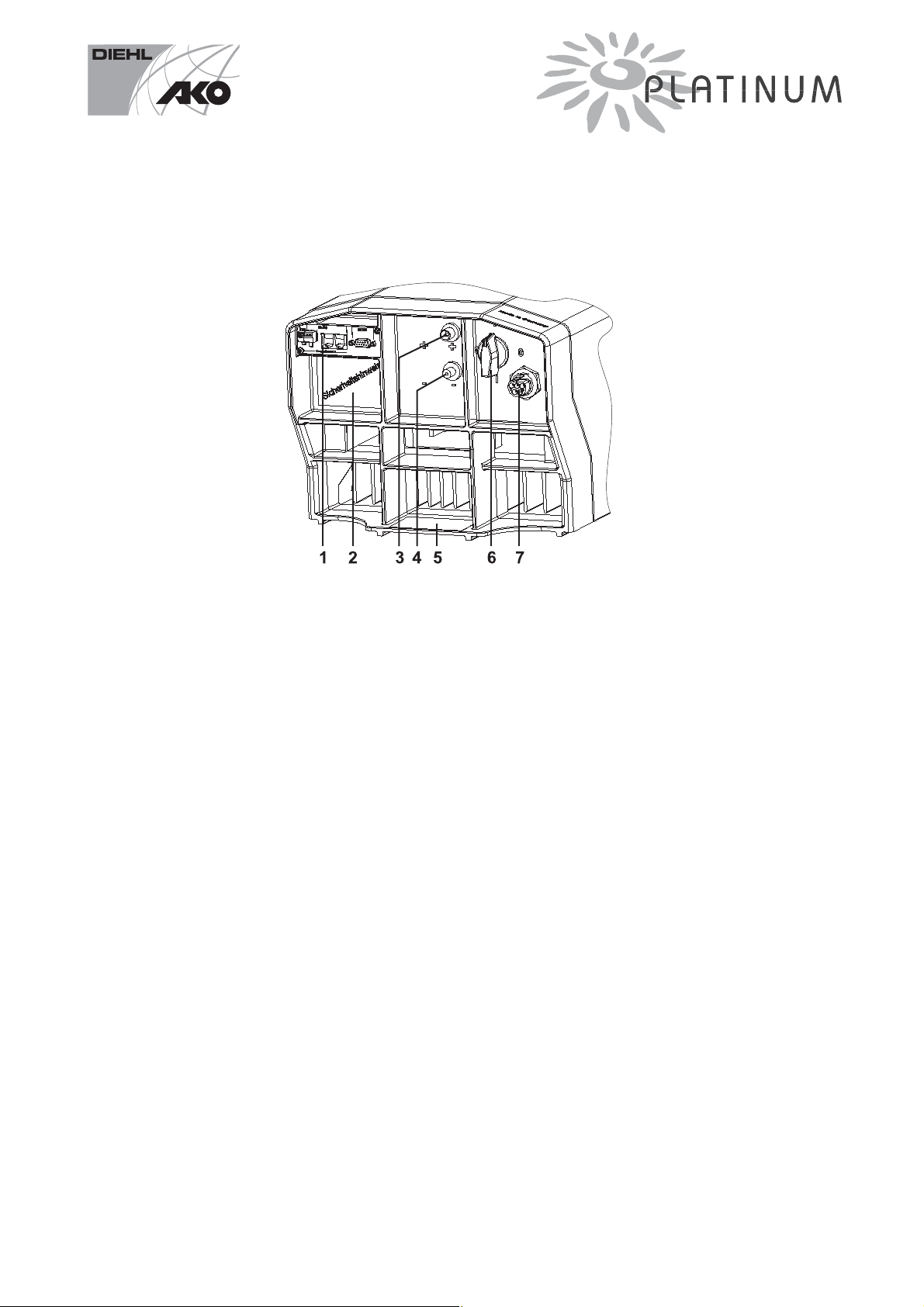

Afb. 5 Aansluitingskant wisselrichter 1-fasige ENS
(1) Netwerkaansluitingen (2) Veiligheidslabel (3) Gelijkspanningsaansluiting + (4) Gelijkspanningsaansluiting ­(5) Eigenschappenplaatje (6) Schakelknevel DC-scheidingsinrichting (optioneel) (7) Wisselspanningsaansluiting
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
13
Page 14
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Montage
Opmerking
De PLATINUM 3800S, 4600S en 4601S beschikken over twee paar gelijk­spanningsaansluitingen. Deze gelijkspanningsaansluitingen zijn intern pa­rallel geschakeld.
Wisselspanningsaansluiting 1-fasige ENS
De voor de wisselspanningsaansluiting voorziene Wieland RST 3i-stekker is meegeleverd.
Afb. 6 Aansluitingsschema weergave van de klemmen
(1) N (2) L1 (voedingsfase)
(3) PE Bij aansluiting van meerdere wisselrichters: Â De wisselrichters gelijkmatig qua vermogen over fasen van het ver-
zorgingsnet verdelen.
Wisselspanningsaansluiting
De wisselspanningsaansluiting als volgt tot stand brengen: Â De verbinding in het stroomnet op de volgende wijze door een kabel
op de wisselspanningsaansluiting tot stand brengen:
t met de meegeleverde Wieland RST 5i-stekker (3-fasige ENS) t met de meegeleverde Wieland RST 3i-stekker (1-fasige ENS)
 De wissenspanningsuitgang met max. 25 A beveiligen.  Voor de typeafhankelijke AC-stroom geschikte leidingen gebruiken.  Op de verschillende aansluiting op het wisselspanningsnet bij
1-fasige resp. 3-fasige ENS letten.
Gelijkspanningsaansluiting
De gelijkspanningsaansluiting als volgt tot stand brengen: Â Aan de gelijkspanninsgingang door kabel met DC-stekker de verbin-
ding met het zonne-energiepaneel tot stand brengen.
 Bij meer dan een aangesloten strang verzekeren dat het aantal en het
type van de zonnemodules en het PV-vermogen in elke strang iden­tiek zijn.
14
Page 15
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Waarschuwing
12 3
67
12
3
4
56
7
8
4 5
Montage
Netwerkaansluitingen
Afb. 7 Plaatsing van de netwerkaansluitingen
(1) Klemmenstekker (2) Netwerkaansluiting conform EIA485 (3) PC-interface naar EIA232 (uitsluitend voor servicedoeleinden) (4) Aansluiting B (Pin 3) (5) Aansluiting A (Pin 6) (6) Draadbreuken voor geïntegreerde afsluitweerstand (7) Relaisuitgang voor meldingsinrichting (alarmcontact)
Aansluiting in het netwerk
Afb. 8 Opbouw van het netwerk
(1) Draadbreuken voor de inschakeling van de afsluitweerstand
De aansluiting op het netwerk als volgt tot stand brengen: Â Op de seriële interface EIA485 door een kabel met RJ45-stekkers of
kabel op de klemmenstekker de verbinding tussen de wisselrichters tot stand brengen (zie Afb. 7).
 Aan elk open einde van het netwerk een afsluitweerstand aansluiten.
t In de meegeleverde stekker met schroefklemmen aan de pins T
en B draadbruggen vastschroeven.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
Materiële schade door verwisselde leidingen!
 Verzekeren dat leidingen A en B correct belegd zijn.  Uitsluitend CAT-5-kabels met getwiste leidingen en
afscherming gebruiken.
15
Page 16
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Inbedrijfstelling
Alarmcontact
 Op het potentiaalvrije contact de meldingsinrichting aansluiten.
t Bij een fout sluit het contact en activeert eventueel de meldings-
inrichting (optisch resp. akoestisch).

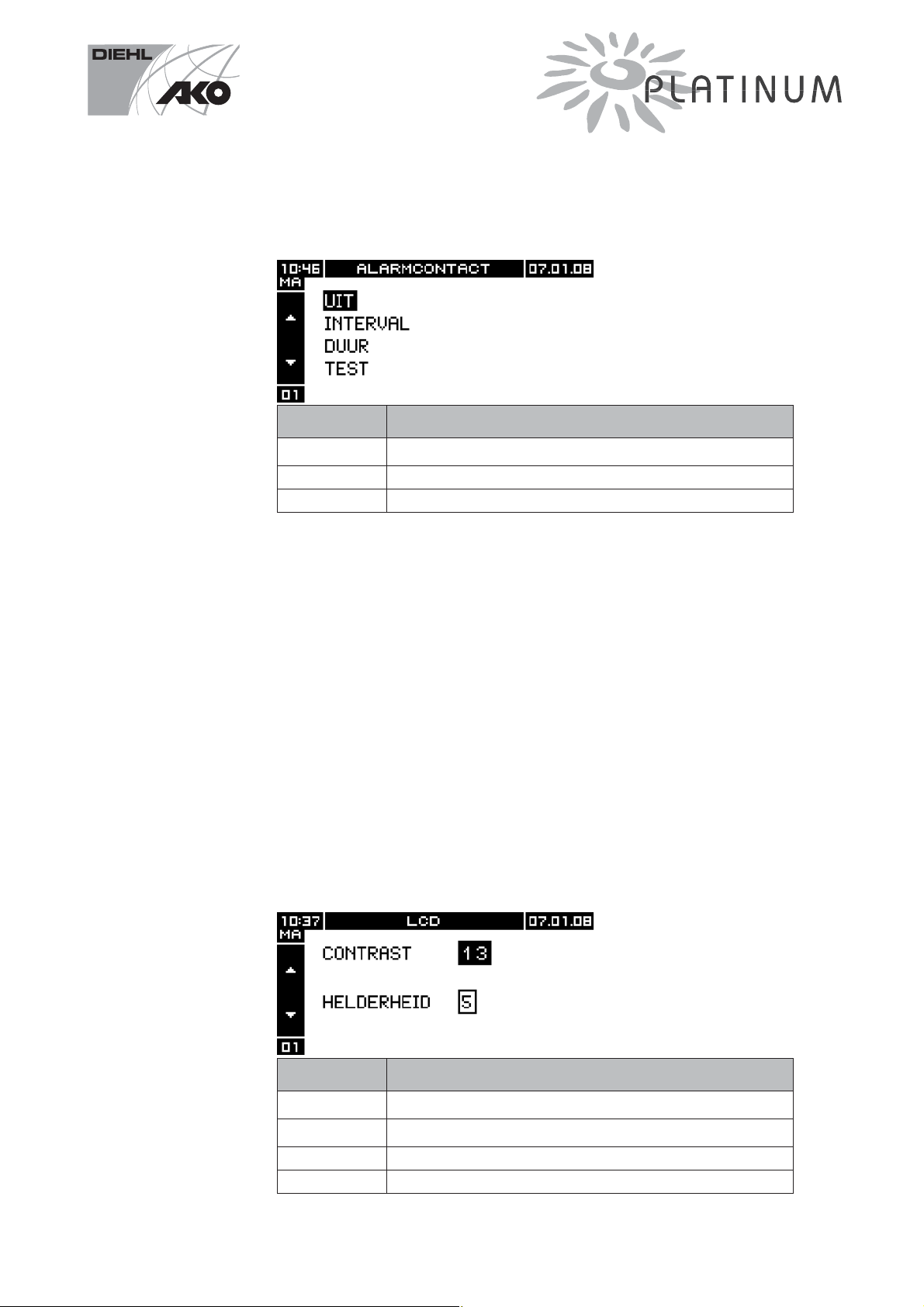

t Instelling: zie het menu Instellingen t functie alarmcontact
 Als verzorgingscontact uitsluitend veiligheidslaagspanning (SELV)
met max. 24 V gebruiken.
6 Inbedrijfstelling
Opmerking
De wisselrichter schakelt onafhankelijk van de vereisten bij het begin van de voeding (bijvoorbeeld elke morgen) kortstondig in. Tijdens de voeding schakelt de wisselrichter de ventilator indien nodig in.
Tijdens de inbedrijfstelling worden basisinstellingen, zoals taalselectie, datum- en tijdinstellingen, uitgevoerd.
Bij een installatie met meerdere wisselrichters die onderling met elkaar via de EIA 485-interface verbonden zijn, bestaat de mogelijkheid de inbedrijf­stelling op eend–r welke wisselrichter uit te voeren (masterprogramme­ring). De wisselrichter stuurt de instellingswaarden automatisch via het netwerk naar de andere wisselrichters. Elke wisselrichter krijgt bij de inbedrijfstelling automatisch een nummer. Het is mogelijk dit nummer in een andere stap vrij toe te wijzen.
De wisselrichters, waarop geen ingaves uitgevoerd worden, tonen een andere beeldscherminhoud, afhankelijk van het menu. Wanneer geen ingave mogelijk is toont de wisselrichter het startbeeldscherm.

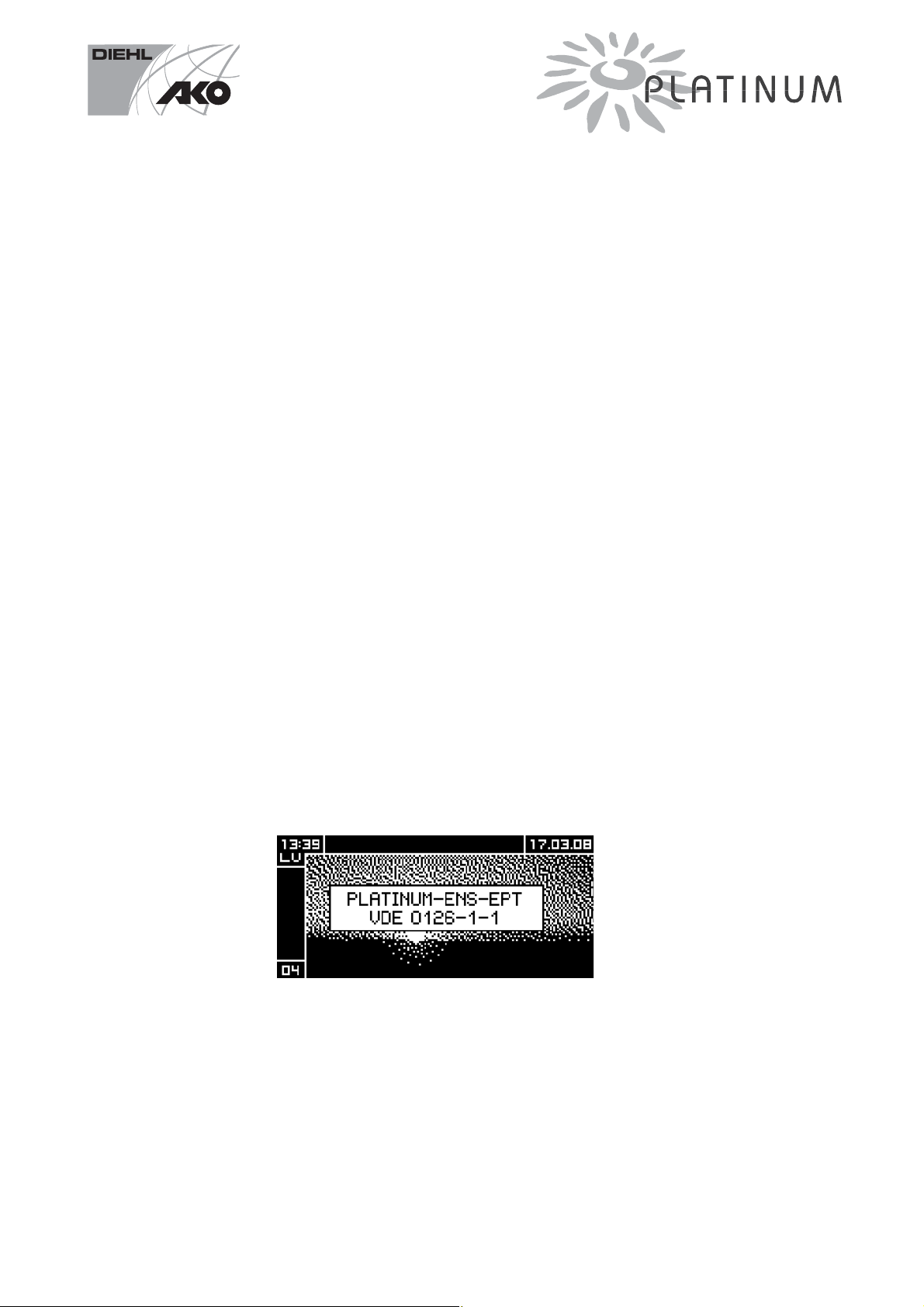

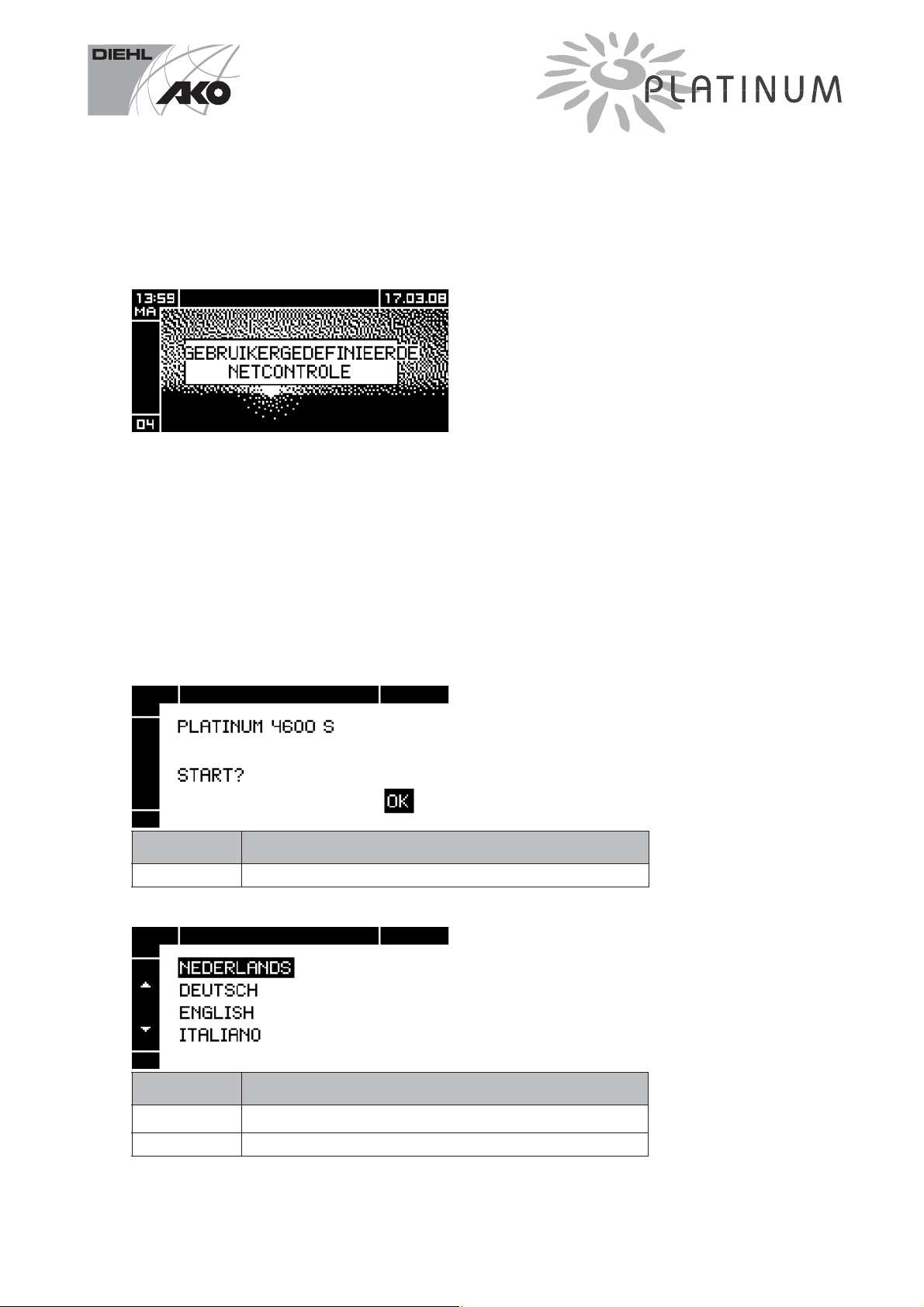

Startbeeldscherm
Opmerking
16
Alle tijdens de configuratie niet bediende wisselrichters tonen het start­beeldscherm.
Wanneer parameters van de wisselrichter aan bijzondere eisen van het energienutsbedrijf aangepast werden, toont het beeldscherm een aanwij­zing terzake.
Page 17
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Inbedrijfstelling
Na de verandering van parameters toont de wisselrichter het volgende beeldscherm:
6.1 Eerste inbedrijfstelling van een enkele wisselrichter
 Netspanningsverzorging inschakelen (zekering). Bij wisselrichters met DC-scheidingsinrichting:  Schakelhendel op 1 zetten.
De wisselrichter wordt met spanning verzorgd. Configuratie door de volgende dialogen.
Start eerste inbedrijfstelling
Toets Functie
OK De configuratie met deze wisselrichter starten.

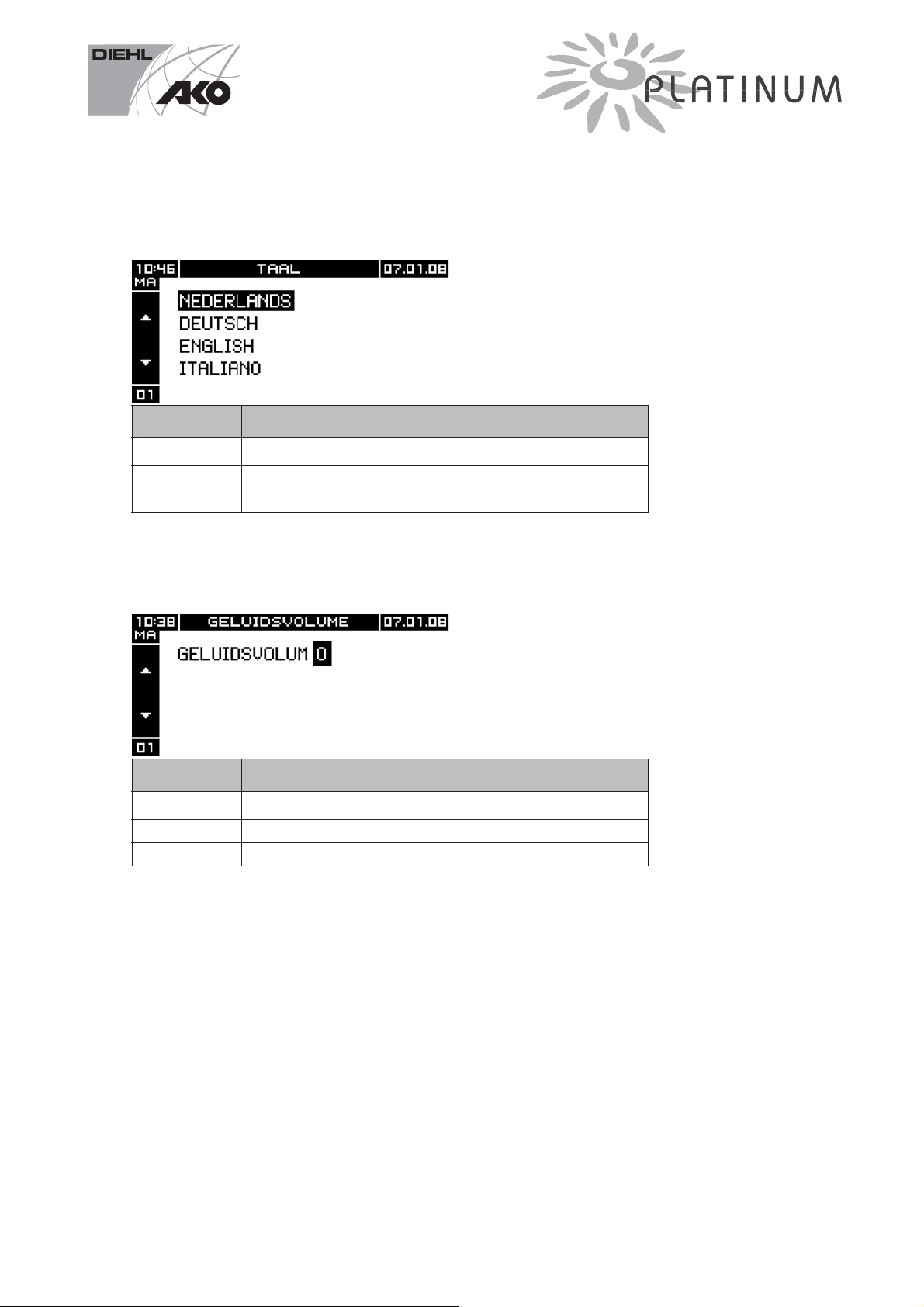

Taalselectie
Toets Functie
ST
OK De geselecteerde taal bevestigen.
De taal selecteren.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
17
Page 18
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Inbedrijfstelling
Na het opstarten van de configuratie:
Î scant de wisselrichter het netwerk op de EIA485-Bus naar andere
wisselrichters.
Î zijn alle op het netwerk aangesloten wisselrichters geblokkeerd.

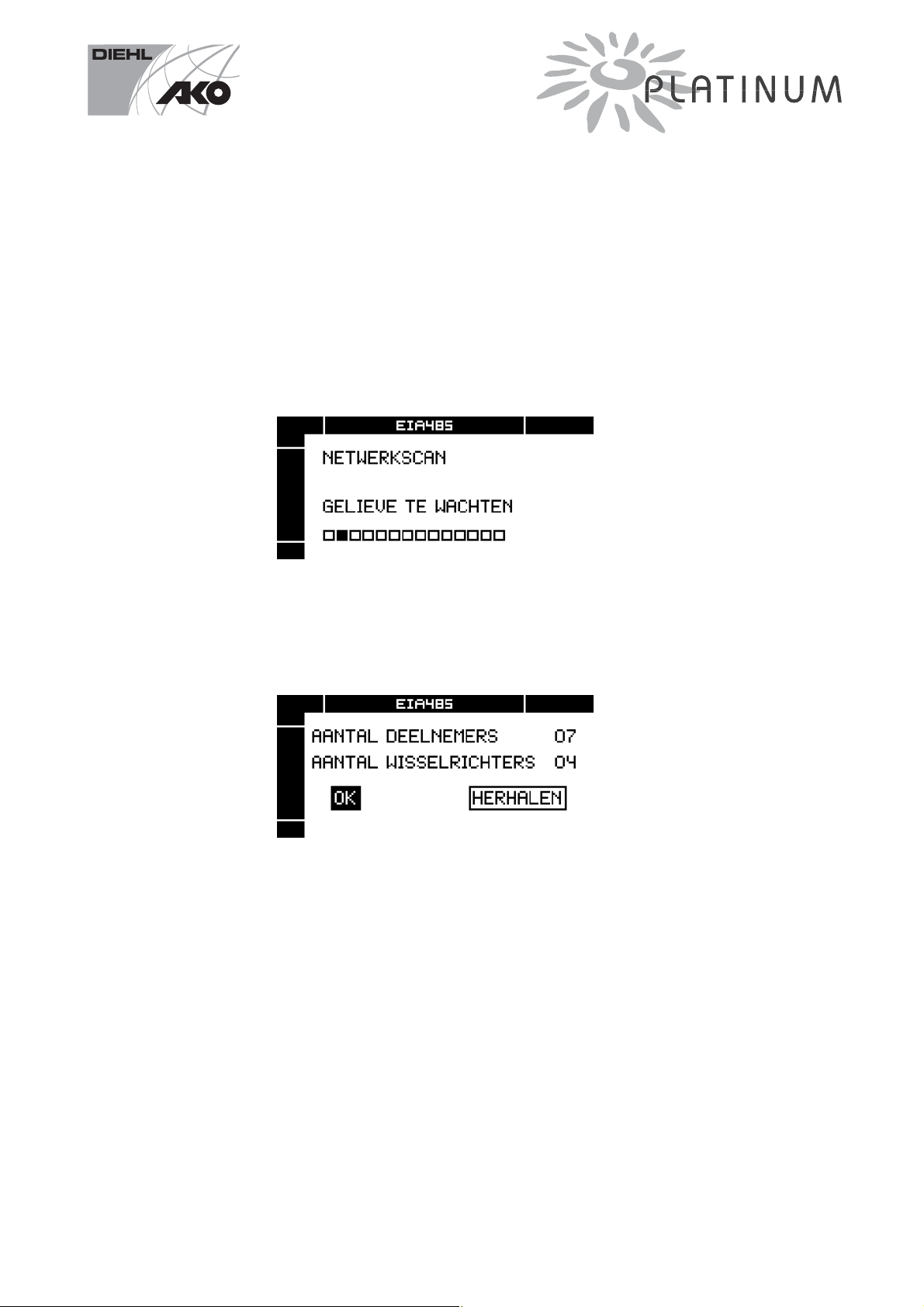

EIA485-Bus
Wanneer de netwerkscan (netwerk doorzoeken) nog niet beëindigd is, toont het display het volgende beeldscherm:
Na de netwerkscan toont het display het aantal herkende busdeelnemers. Bij een enkele wisselrichter verschijnt 01 op het display.
Opmerking
De netwerkscan herkent alleen meer dan 1 wisselrichter wanneer de wis­selrichters via de EIA 485-interface correct met elkaar verbonden zijn.
Wanneer het aantal herkende busdeelnemers (bijvoorbeeld wisselrich­ters, dataloggers, etc.) niet met de installatie overeenstemt:
 HERHALEN selecteren.  Toets OK drukken.  Indien nodig de verbindingen (EIA 485-interfaces) controleren.
Wanneer het aantal herkende busdeelnemers met de installatie overeen­stemt:
 OK selecteren.  Toets OK drukken.
Bij een enkele wisselrichter:
Î Het beeldscherm Datum verschijnt.
Bij meerdere onderling verbonden wisselrichters:
Î Het beeldscherm Wisselrichter-nummering verschijnt.
18
Page 19
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Inbedrijfstelling
Wisselrichter-nummering
Het is mogelijk meerdere wisselrichters via de EIA 485-interface onder­ling met elkaar te verbinden. De wisselrichter-nummreing gebeurt auto­matisch tijdens de netwerkscan. Het nummer van de wisselrichter wordt links in het beeldscherm weergegeven.
Om het overzicht te verbeteren is het mogelijk de wisselrichters volgens specifieke vereisten opnieuw te nummeren. Het is mogelijk het wissel­richter-nummer, bijvoorbeeld in overeenstemming met de montage­volgorde, vast te leggen.
VoorbeeldBij drie wisselrichters krijgt de linker het nummer nr. 1, de middelste het
nr. 2 en de rechter het nr. 3.
Het volgende beeldscherm verschijnt niet bij de inbedrijfstelling van een wisselrichter.

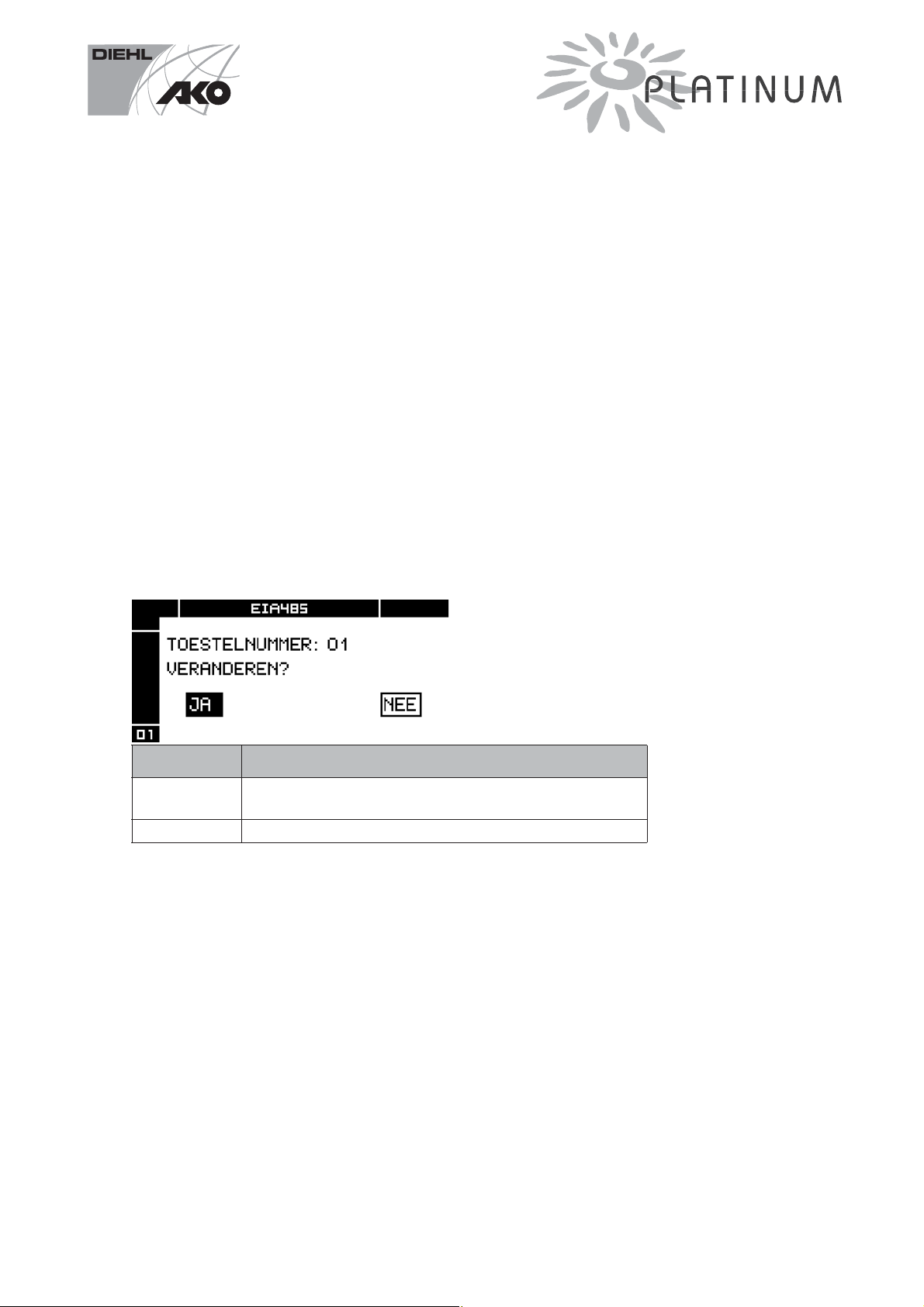

Beeldscherm wisselrichter-nummering:
Toets Functie
WX
OK De selectie bevestigen.
Na selectie NEE:
Î De wisselrichter neemt het weergegeven nummer over en gaat naar
het beeldscherm Instelling datum.
Na selectie JA:
JA = De wisselrichter gebruikergedefinieerd nummeren. NEE = Wisselrichter-nummering onveranderd overnemen.
Opmerking
Î geeft het display het volgende beeldscherm aan.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
19
Page 20
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Inbedrijfstelling
Opmerking
Het volgende beeldscherm verschijnt niet bij de inbedrijfstelling van een wisselrichter.
:

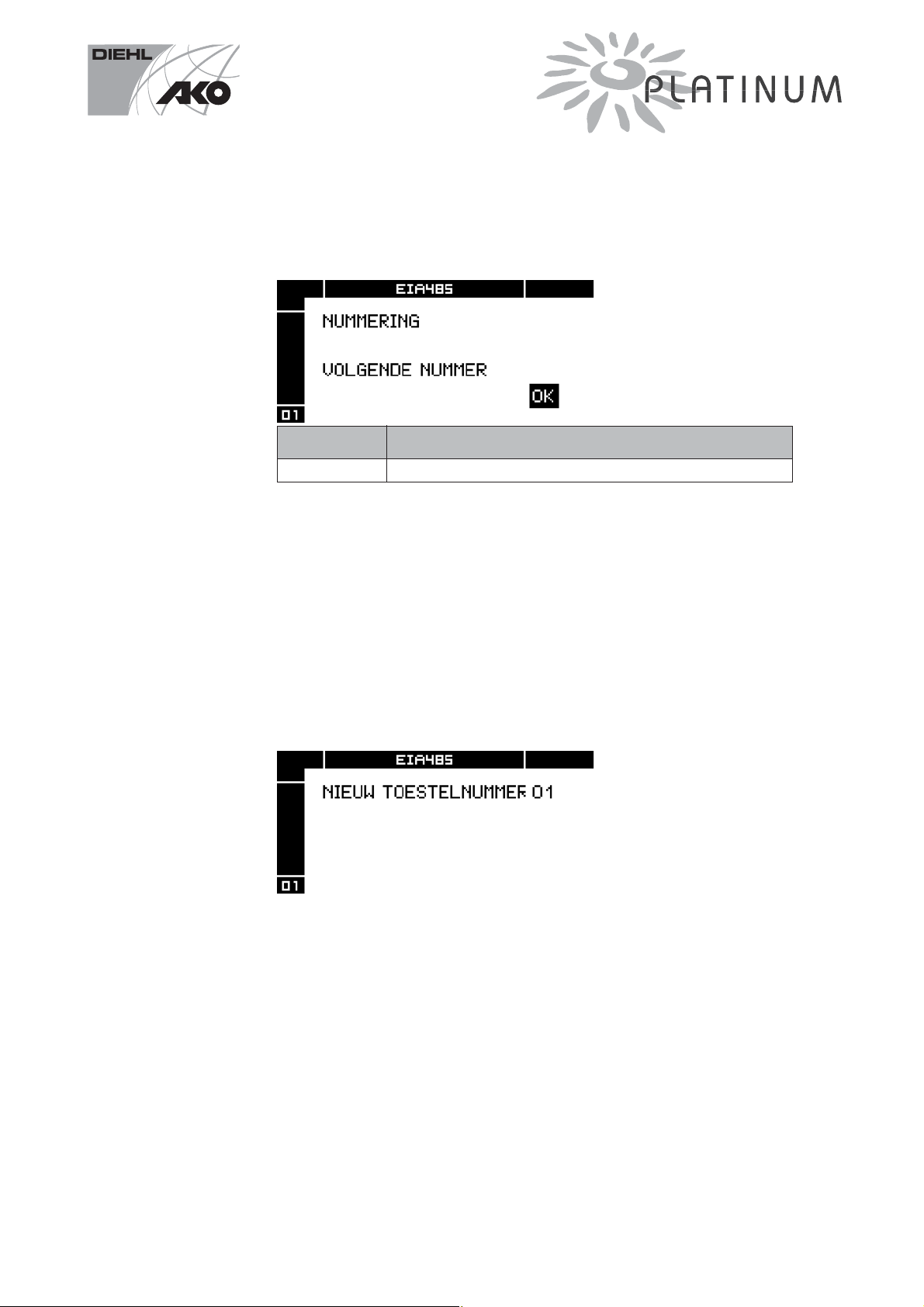

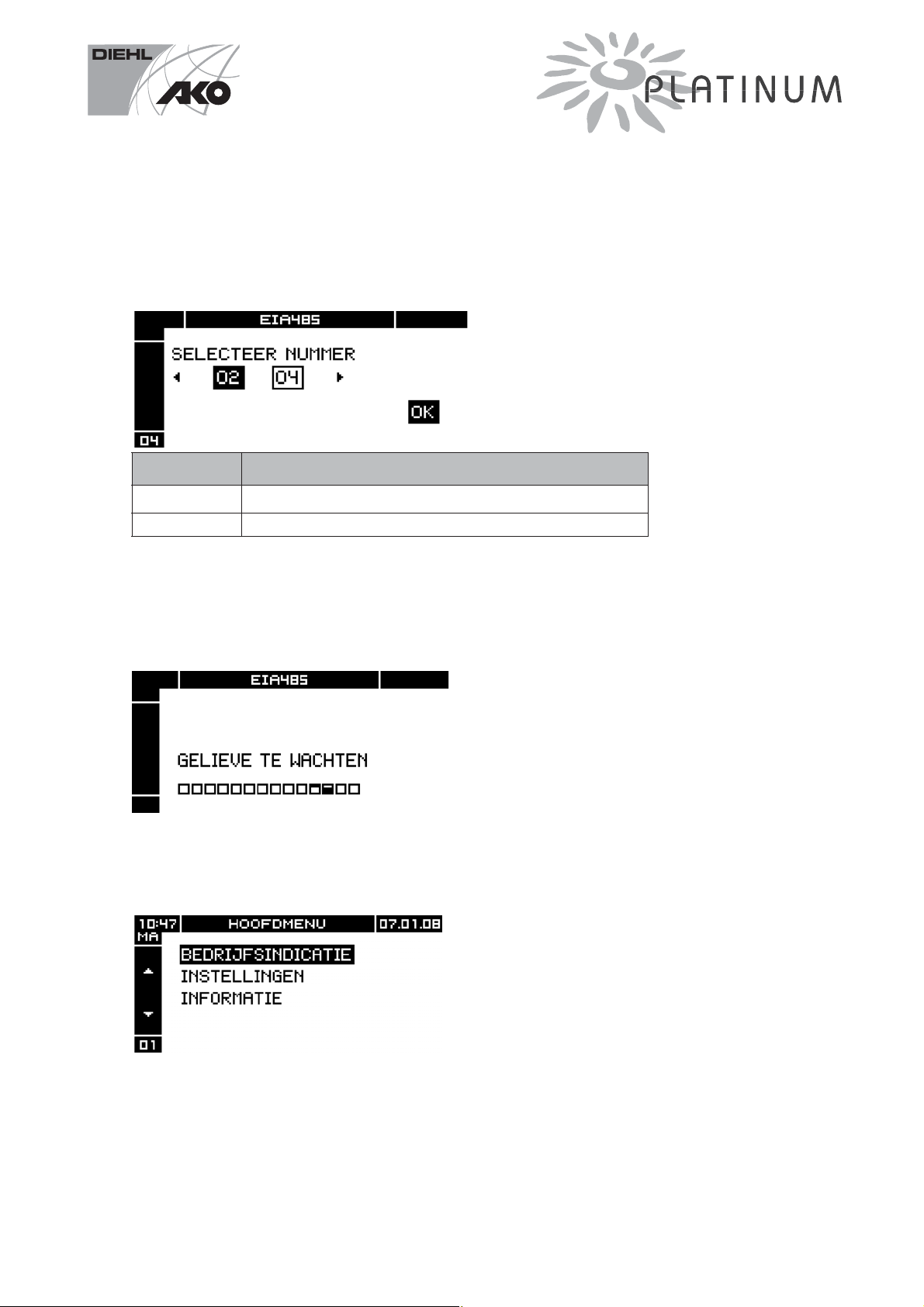

Toets Functie
OK De wisselrichter neemt het volgende vrije nummer over.
Na selectie OK: Â De wisselrichter in overeenstemming met de gewenste volgorde
nummeren.
t De wisselrichter neemt het volgende vrije nummer over. t Het display geeft het volgende beeldscherm aan:
Voorbeeld Na indrukken van de OK-toets op de eerste wisselrichter krijgt deze het
nr. 1. Het display toont het nummer. Na indrukken van de OK-toets op de tweede wisselrichter krijgt deze nr. 2, etc.
Opmerking
Het volgende beeldscherm verschijnt niet bij de inbedrijfstelling van een enkele wisselrichter.
Î Ingave uitsluitend op een wisselrichter. Alle op het netwerk aanges-
loten wisselrichters zijn geblokkeerd.
Î Na de nummering gaat de wisselrichter naar het beeldscherm
Datum.
20
Page 21
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Inbedrijfstelling

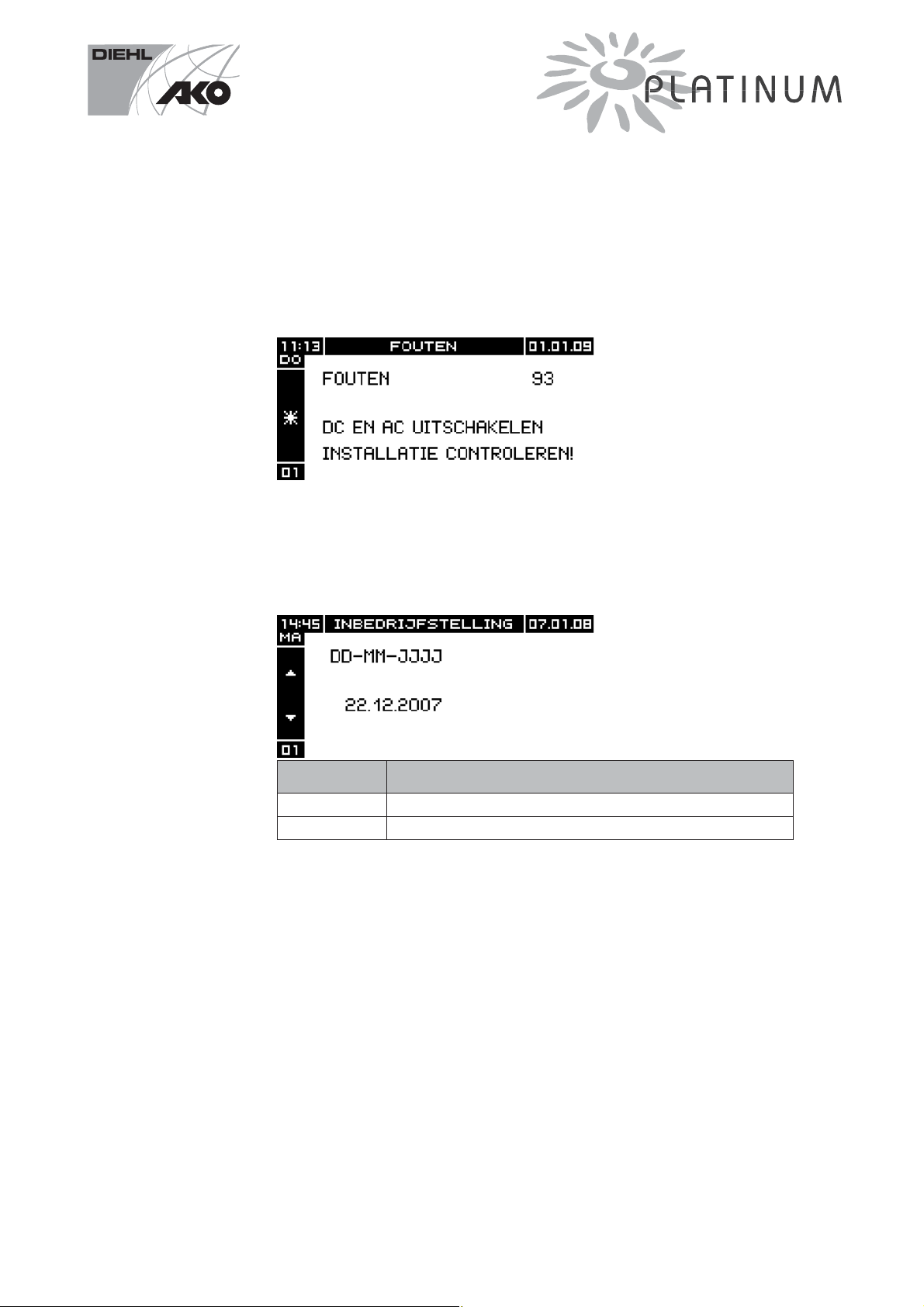

Datum
Toets Functie
ST WX
OK De ingestelde datum bevestigen.
Cijfer verhogen resp. verlagen. De volgende resp. vorige positie selecteren.

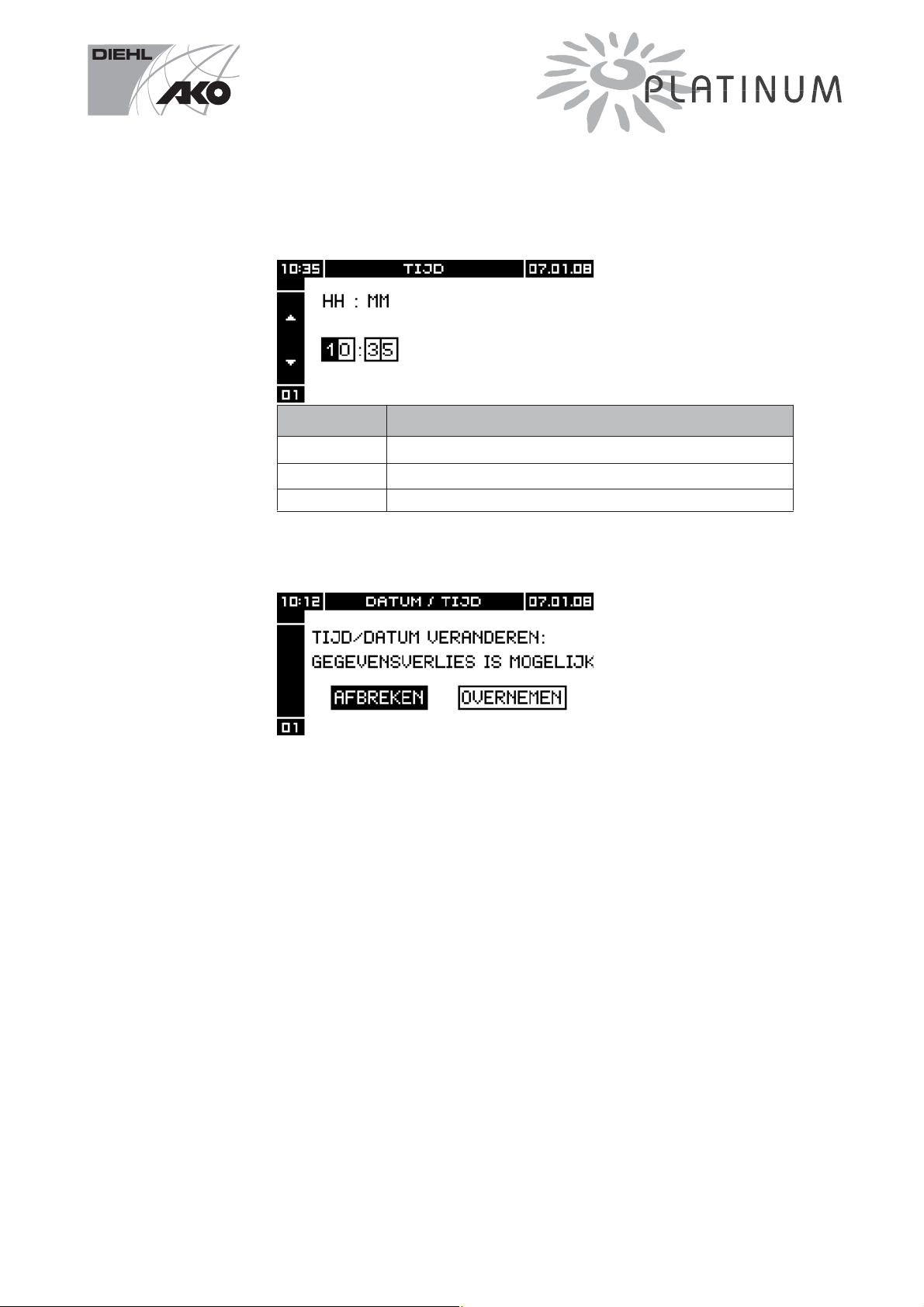

Tijd
Toets Functie
ST WX
OK De ingestelde tijd bevestigen.
Cijfer verhogen resp. verlagen. De volgende resp. vorige positie selecteren.
Het is mogelijk op de EIA485-Bus controleapparaten, zoals b. v. de PLATI­NUM Webmaster, aan te sluiten. Wanneer de PLATINUM Webmaster met het internet verbonden is, betrekt hij tijd en datum van een tijdserver. Wanneer de wisselrichter bij de netwerkscan een controletoestel met een datum- en tijdinstelling herkend heeft, dan neemt hij de daar inge­stelde waarden als model.
Opmerking
Verandering van datum of tijd leidt mogelijkerwijs tot overschrijven van de opgeslagen gegevens of tot hiaten in de gegevensregistratie.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
Opmerking
21
Page 22
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Inbedrijfstelling
Om de ingestelde tijd te bevestigen:
 BEVESTIGEN selecteren.  Toets OK drukken.
De wisselrichter stuurt de ingestelde tijd automatisch naar alle netwerk­deelnemers.
Om de ingestelde tijd niet te bevestigen:
 AFBREKEN selecteren.  Toets OK drukken.
Na de instelling van de tijd wordt de configuratie (taal, datum en tijd) automatisch naar alle andere wisselrichters in het netwerk gestuurd (indien bestaande).
6.2 Apparaat vervangen
Wanneer aan een PV-installatie een of meerdere PLATINUM wisselrich­ters door een ander apparaat vervangen wordt/worden, dan is het moge­lijk dat het apparaatnummer van de vervangen wisselrichter overgenomen wordt.
Opmerking
Tijdens de netwerkscan controleert de wisselrichter automatisch of appa­raten vervangen werden.
Het is mogelijk de oude apparaatnummers voor de reserveapparaten over te nemen of een nieuwe nummering uit te voeren.
Weergave en bediening gebeuren op de vervangen wisselrichters. Alle andere wisselrichters tonen het startbeeldscherm.
Om het apparaatnummer van vervangen wisselrichters over te nemen: Â TOESTELWISSEL selecteren. Om de apparatennummers opnieuw te verdelen: Â NIEUWE NUMMERING selecteren.
Wanneer het apparatennummer al beschikbaar is vertoont de wisselrich­ter TODO.
22
Page 23
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Inbedrijfstelling
Apparaat vervangen
Na de selectie van TOESTELWISSEL vertonen de vervangen wisselrich- ters het volgende beeldscherm:
Toets Functie
WX
OK Het geselecteerde apparaatnummer bevestigen.
Apparaatnummer selecteren.
Op elke vervangen wisselrichter:
 Het gewenste apparaatnummer selecteren.  Toets OK drukken.
De wisselrichter stuurt apparatennummers naar de andere wisselrichters.
De wisselrichter wordt in het PLATINUM-netwerk ingevoegd. De wisselrichter toont het hoofdmenu. De wisselrichter toont het apparaatnummer van het vervangen apparaat beneden links.
Na vervanging van het apparaat: Â Datum en tijd instellen.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
23
Page 24
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening
7Bediening
7.1 DC-scheidingsinrichting
Opmerking
Opmerking
De DC-scheidingsinrichting is uitsluitend bij varianten met DC-scheidings­inrichting beschikbaar. Een banderole aan het onderste deel van het wis­selrichter toont of een CD-scheidingsinrichting beschikbaar is.
Door de DC-scheidingsinrichting kan de generator van de zonne-energie in- en uitgeschakeld worden.
Om de generator van zonne-energie in te schakelen: Â de DC-scheidingsinrichting op 1 zetten.
Om de generator van zonne-energie uit te schakelen: Â de DC-scheidingsinrichting op 0 zetten.
DIEHL AKO raadt aan de DC-scheidingsinrichting een keer per jaar te acti­veren om te verhinderen dat de contacten blokkeren.
DIEHL AKO raadt aan, voor uitschakeling van de DC-scheidingsinrichting, de netspanning (AC) uit te schakelen om slijtage van de contacten tot een minimum te beperken.

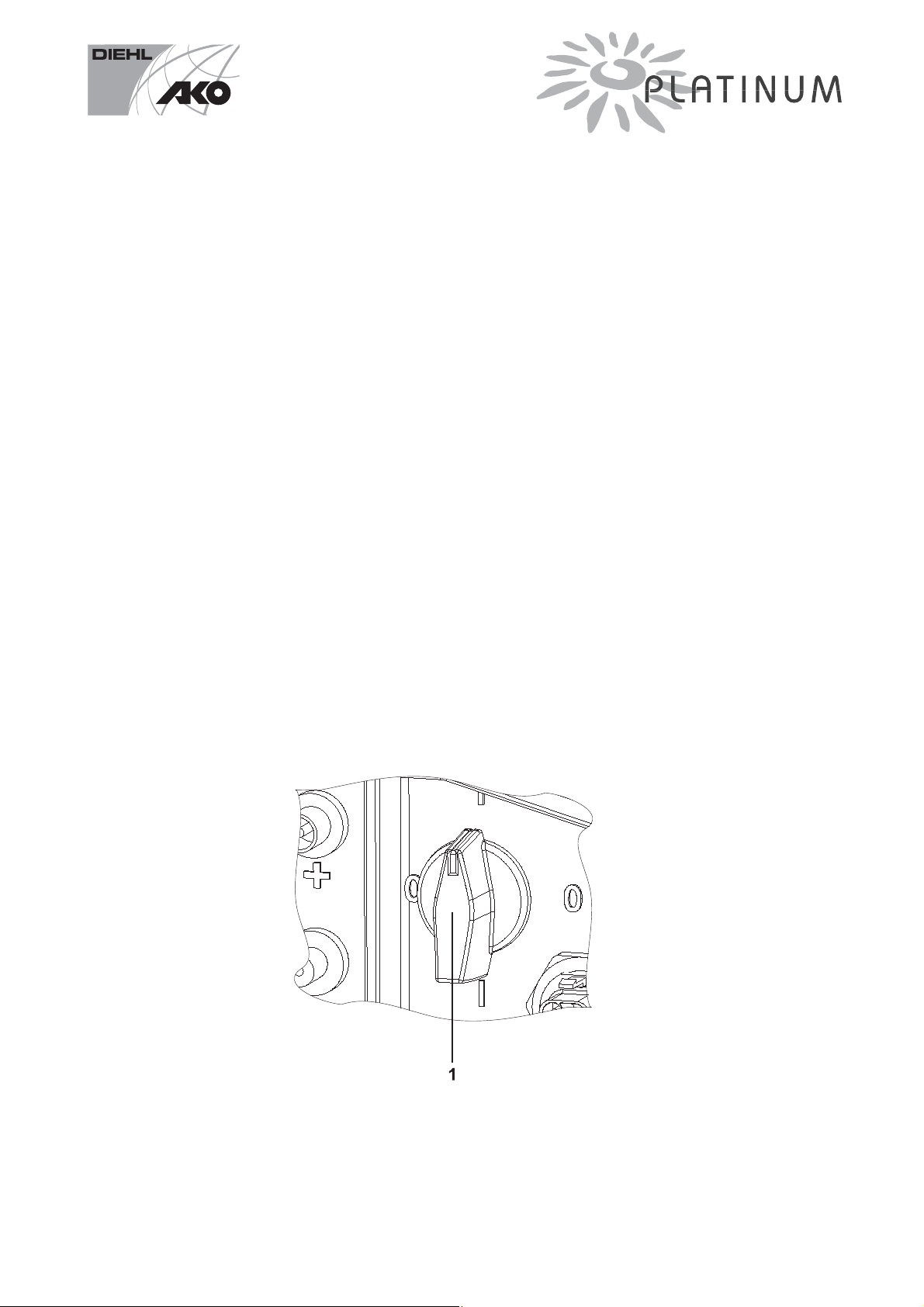

Afb. 9 DC-scheidingsinrichting
(1) DC-scheidingsinrichting
24
Page 25
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening
7.2 Weergave en bediening
Wanneer gedurende ca; 2 minuten niets ingegeven wordt toont de web­master tijdens het voedingsbedrijf het standaard beeldscherm.
Opmerking

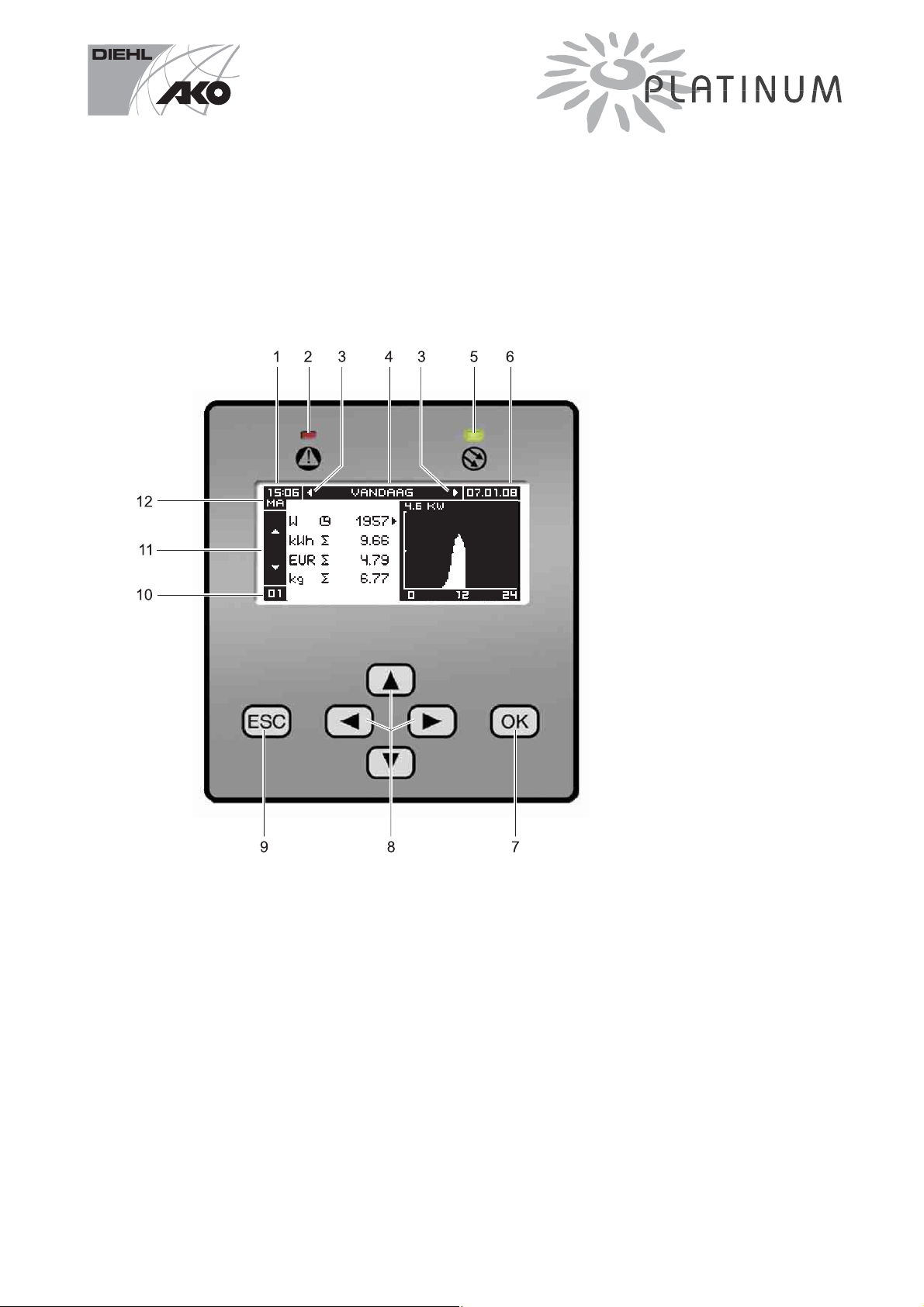

Afb. 10 Display en bediening
(1) Tijd (2) LED rood (3) Scrollpijl horizontaal (4) Titel (5) LED groen (6) Datum (7) Toets OK (8) Toets browsen (9) Toets ESC (10)Wisselrichter-nummer (11)Scrollpijl verticaal (12)Weekdag
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
25
Page 26
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening
Tijd
Weergave van de tijd in het 24-uur-formaat.
LEDs
Twee LED’s tonen de statussen van de wisselrichter.
LED rood De LED rood geeft het volgende aan:
Weergave Betekenis
LED is uit Normaal bedrijf LED knippert - Fout
- Het contact voor de meldingsinrichting sluit (afhankelijk van de geselecteerde instelling)
LED groen De LED groen geeft het volgende aan:
Weergave Betekenis
LED licht op Voedingsbedrijf LED knippert Voorbereiding voor de voeding LED is uit Wisselrichter niet in bedrijf
Beide LEDs Wanneer de beide LEDs knipperen voert de wisselrichter een netwerks-
can uit.
Scrollpijlen
Weergave dat het menu andere menupunten bevat. Â Met de toetsen
T en S resp. W en X browsen.
Titel
Weergave van de titel van het geselecteerde menu.
Datum
Weergave van de datum in het formaat DD.MM.JJ.
Toetsen
De functie van de toetsen wordt getoond in de tabellen onder de afbeel­dingen.
Wisselrichter-nummer
Weergave van het wisselrichter-nummer.
Weekdag
Weergave van de weekdag.
26
Page 27
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening

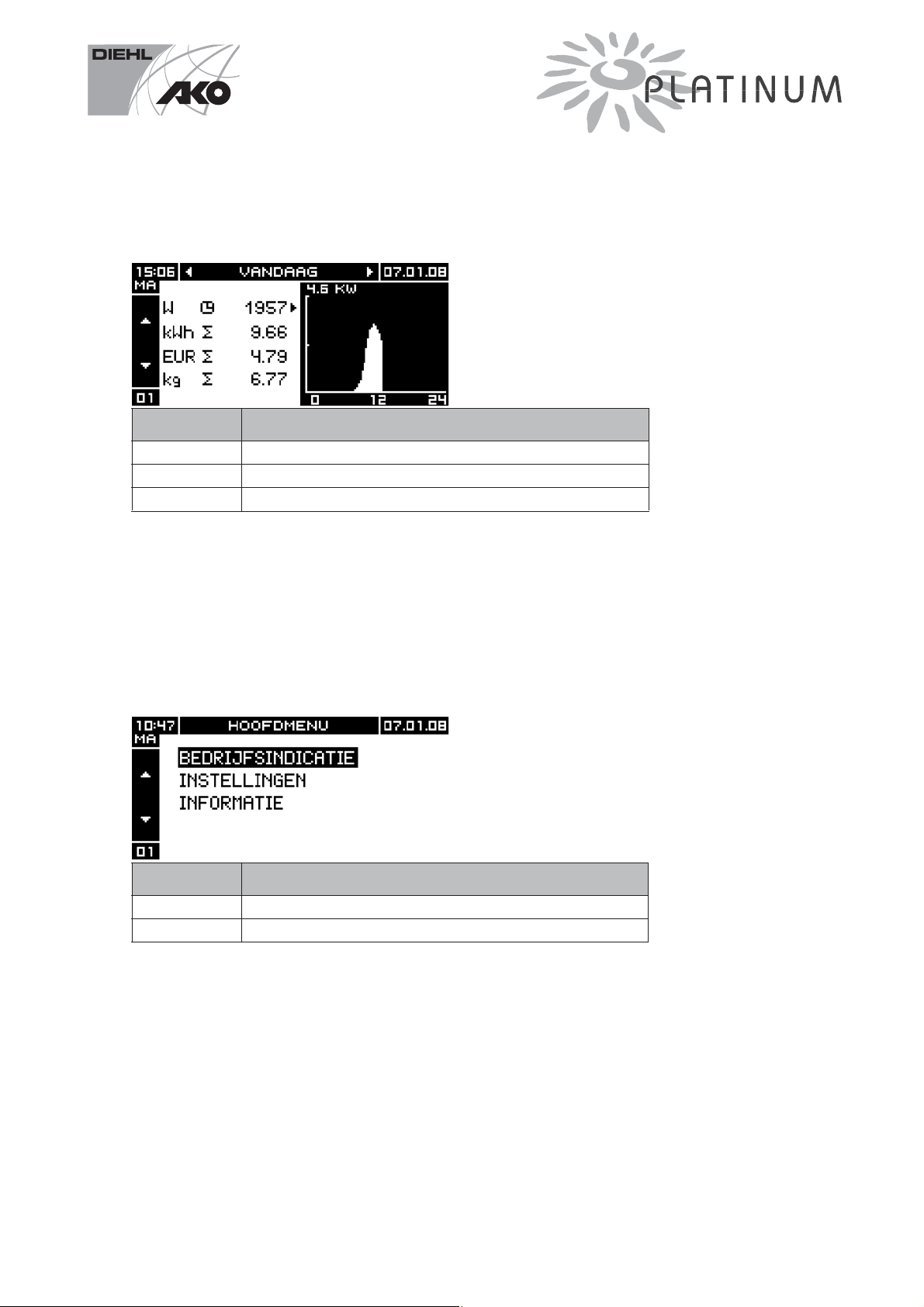

7.3 Standaard beeldscherm
Toets Functie
WX In de periode bladeren. ST Naar het beeldscherm Actueel gaan.
ESC Het hoofdmenu oproepen.
Pijl rechts naast de tabel:
Î Markering van de in de grafiek weergegeven natuurkundige grootte
Getal boven links in de grafiek:
Î maximum waarde van de schaal Î Afhankelijk van het max. DC-vermogen van de wisselrichter
7.4 Hoofdmenu
Toets Functie
ST In het menu bladeren. OK Het geselecteerde menu oproepen.
Om vanuit alle menu’s naar het hoofdmenu terug te keren: Â ESC meerdere keren indrukken.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
27
Page 28
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening
7.5 Bedrijfsdisplay
Het bedrijfsdisplay toont een lijst met natuurlijke grootten en een daar­bijhorende grafische analyse. Aard en waarde van de weergegeven natu­urkundige grootten is afhankelijk van de geselecteerde periode. De volgende grafiek toont een voorbeeld voor de periode VANDAAG.
Toets Functie
WX In de periode bladeren. ST Naar het menu Actueel gaan.
ESC Terug naar het hoofdmenu.
Pijl rechts naast de tabel:
Î Markering van de in de grafiek weergegeven natuurkundige grootte
Eenheden:
Î W: gevoed vermogen Î kWh of MWh: gevoede energie voor de getoonde periode Î EUR: vergoeding voor de getoonde periode (kan veranderd worden in
het menu instellingen.)
Î kg: bepaarde hoeveelheid kooldioxide (CO
)
2
Getal boven links in de grafiek:
Î maximum waarde van de schaal Î Afhankelijk van het vermogen van de wisselrichter
Horizontale as in de grafiek:
Î tijdschaal (bv. uren van een dag)
28
Page 29
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening

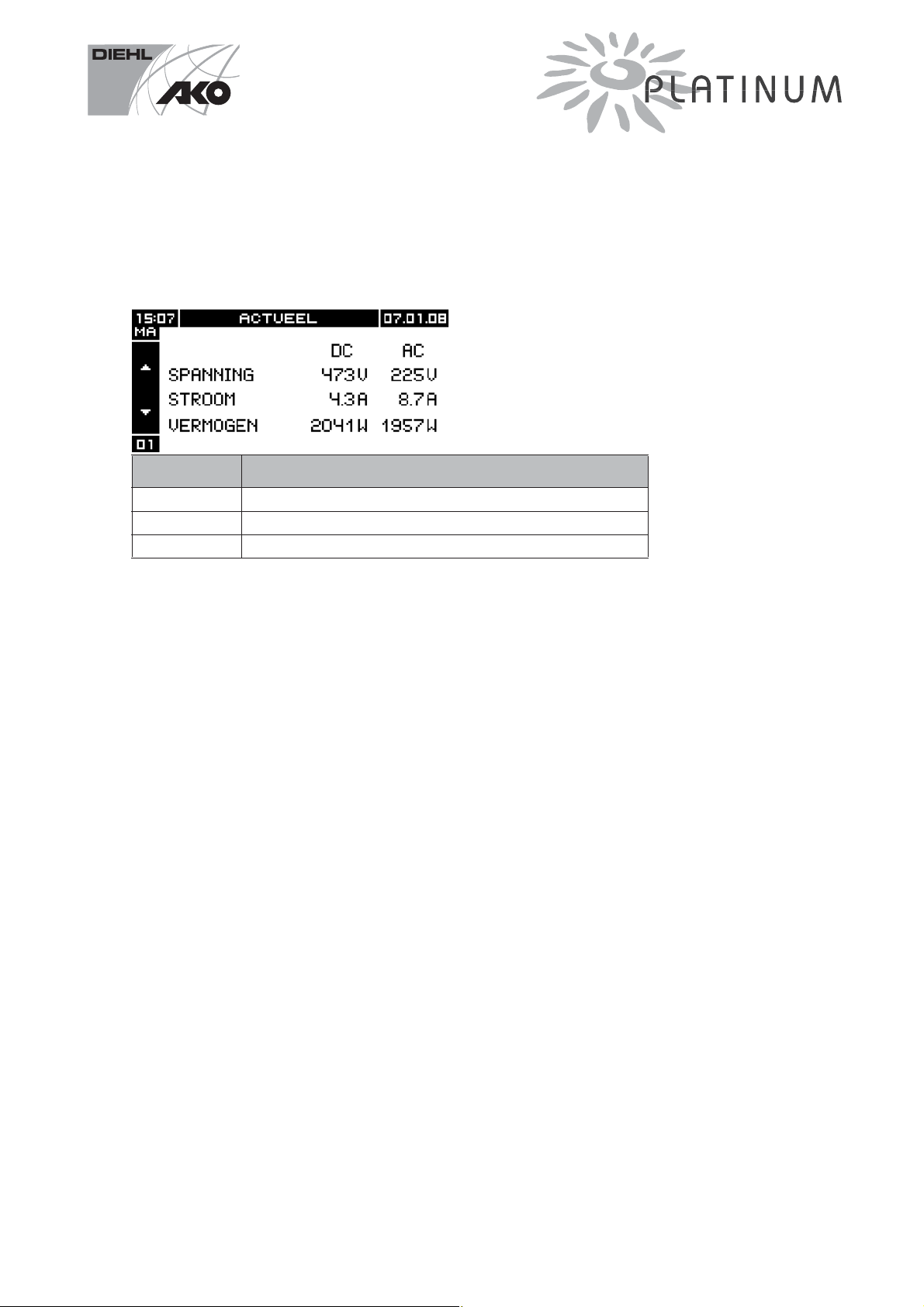

Actueel
Actueel toont een lijst met de actuele elektrische waarden voor gelijk­spanning- en wisselspanningskant.
Toets Functie
WX In de periode bladeren. ST Naar het menuVandaag gaan.
ESC Terug naar het hoofdmenu.
Natuurlijke grootten
De volgende natuurlijke grootten worden getoond:
Î Voedingsvermogen in W (grafisch in de periodes VANDAAG en
GISTEREN)
Î gevoede energie in kWh of MWh (grafische balkweergave in de peri-
odes WEEK, MAAND en JAAR)
Î Vergoeding in de munteenheid van het land in kwestie
t Waarden > 999.000 worden als factor aangegeven t Voorbeeld: 1.234.567 € wordt weergegeven als 1.234E6
Î CO Î Gelijk- en wisselspanning
Î Gelijk- en wisselstroom Î Gelijk- en wisselvermogen
-besparing in kg of t
2
Periode
De volgende periodes zijn beschikbaar:
Î vandaag Î gisteren Î huidige week Î vorige week Î huidige maand Î vorige maand Î huidig jaar Î vorig jaar Î sinds de inbedrijfstelling
Het is mogelijk dat de door de wisselrichter getoonde waarden afwijkin­gen tot de geijkte stroomtellers vertonen.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
Opmerking
29
Page 30
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening
(1) Natuurkundige grootten
(2) Grafische weergave van de natuurkundige grootten
Natuurkundige grootten:
t Benaming van de natuurkundige grootte t actuele waarde ( ) t topwaarde ( ) t somwaarde ( )
Opmerking
Grafische weergave van de natuurkundige grootte:
Î Dag: In uren (0 - 24) Î Week: Een balk per dag (ma. -zo.) Î Maand: Een balk per dag Î Jaar: Een balk per maand (jan. - dec.)
Aard en waarde van de weergegeven natuurkundige grootten is afhanke­lijk van de geselecteerde periode. Grafisch: In de periodes VANDAAG en GISTEREN verschijnt het verloop van het voedingsvermogen. In alle andere periodes verschijnt de gevoede energie per tijdinterval. Tabel: In de periode VANDAAG verschijnt de actuele vermogenswaarde. In alle andere periodes verschijnt de maximum waarde.
30
Page 31
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening
7.6 Instellingen
In het menu Instellingen zijn de volgende instellingen mogelijk:
Î Datum/tijd Î Taal Î Alarmgeluidsvolume Î Alarmcontact-functie Î LCD Î Vergoeding Î Installatie Î Energieteller
Toets Functie
ST
ESC Terug naar het hoofdmenu. OK Het geselecteerde menu oproepen.
In het menu bladeren.
Datum
Toets Functie
ST WX
OK Verder naar het menu tijd.
Cijfer verhogen resp. verlagen. De volgende resp. vorige positie selecteren.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
31
Page 32
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening
Tijd
Toets Functie
ST WX
OK De ingestelde tijd bevestigen.
Cijfer verhogen resp. verlagen. De volgende resp. vorige positie selecteren.
Opmerking
Verandering van datum of tijd leidt mogelijkerwijs tot overschrijven van de opgeslagen gegevens of tot hiaten in de gegevensregistratie.
Om de ingestelde tijd te bevestigen:
 BEVESTIGEN selecteren.  Toets OK drukken.
De wisselrichter stuurt de ingestelde tijd automatisch naar alle netwerk­deelnemers.
Om de ingestelde tijd niet te bevestigen:
 AFBREKEN selecteren.  Toets OK drukken.
32
Page 33
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening
Taal
Toets Functie
ST
ESC Terug naar het menu Instellingen. OK De geselecteerde taal bevestigen.
In het menu bladeren.
De wisselrichter draagt de ingestelde taal automatisch aan alle netwerk­deelnemers over.
Alarmgeluidsvolume
Toets Functie
ST
ESC Terug naar het menu Instellingen. OK Het ingestelde alarmgeluidsvolume bevestigen.
Het alarmgeluidsvolume verhogen resp. verlagen.
De wisselrichter draagt het ingestelde alarmgeluidsvolume automatisch naar alle netwerkdeelnemers over.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
33
Page 34
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening
Alarmcontact
Toets Functie
ST
ESC Terug naar het menu Instellingen. OK De instelling bevestigen.
In het menu bladeren.
UIT
Î Het alarmcontact blijft constant geopend wanneer een veiligheidsre-
levante of blokkerende fout optreedt.
INTERVAL
Î Het alarmcontact opent en sluit periodiek wanneer een veiligheidsre-
levante of blokkerende fout optreedt.
DUUR
Î Het alarmcontact is constant geopend wanneer een veiligheidsrele-
vante of blokkerende fout optreedt.
TEST
Î Het alarmcontact kortstondig sluiten wanneer de toets OK ingedrukt
wordt.
LCD
Toets Functie
ST WX
ESC Terug naar het menu Instellingen. OK De instelling bevestigen.
34
Het contrast resp. de helderheid verhogen en/of verlagen. Tussen de ingavevelden springen.
Page 35
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening
Voedingsvergoeding
Toets Functie
MUNTEENHEID De munteenheid waarin de voedingsvergoeding weergegeven
wordt.
WAARDE/KWH Waarde voor 1 kWh gevoede stroom (voor de berekening van de
vergoeding).
ST WX
ESC Terug naar het menu Instellingen. OK De instelling bevestigen.
Cijfer of letter verhogen resp. verlagen. Tussen de invoervelden bladeren.
Installatie
Toets Functie
ST WX
ESC Terug naar het menu Instellingen. OK De instelling bevestigen.
Cijfer of letter verhogen resp. verlagen. Tussen de invoervelden bladeren.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
35
Page 36
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening

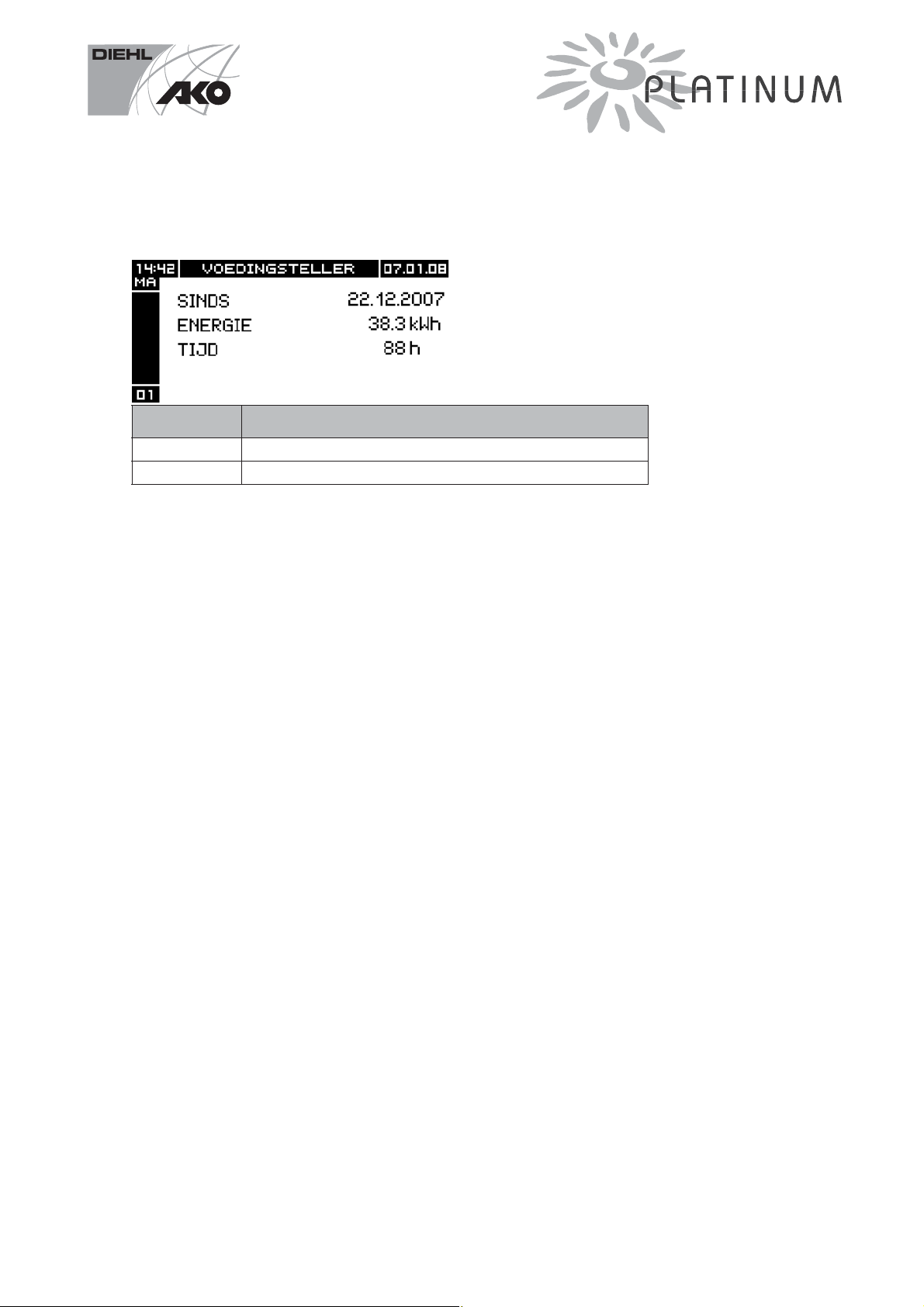

Energieteller
De energieteller maakt het mogelijk de energie en bedrijfsuren sinds de start van de wisselrichter resp. sinds een reset van de energieteller te tel­len.
Toets Functie
TERUG Terug naar het menu Instellingen. RESET De energieteller op 0 zetten. WX TERUG resp. RESET kiezen. OK De selectie bevestigen. ESC Terug naar het menu Instellingen.
Opmerking
7.7 Informatie
Het menu Informatie toont de volgende gegevens:
Î Bedrijfsgegevens Î Gegevens van de installatie Î Wisselrichtertype Î Wisselrichterversie Î Eventinformatie
Het menu Informatie toont enkel en alleen de waarden. De waarden kun­nen niet veranderd worden.
36
Page 37
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening

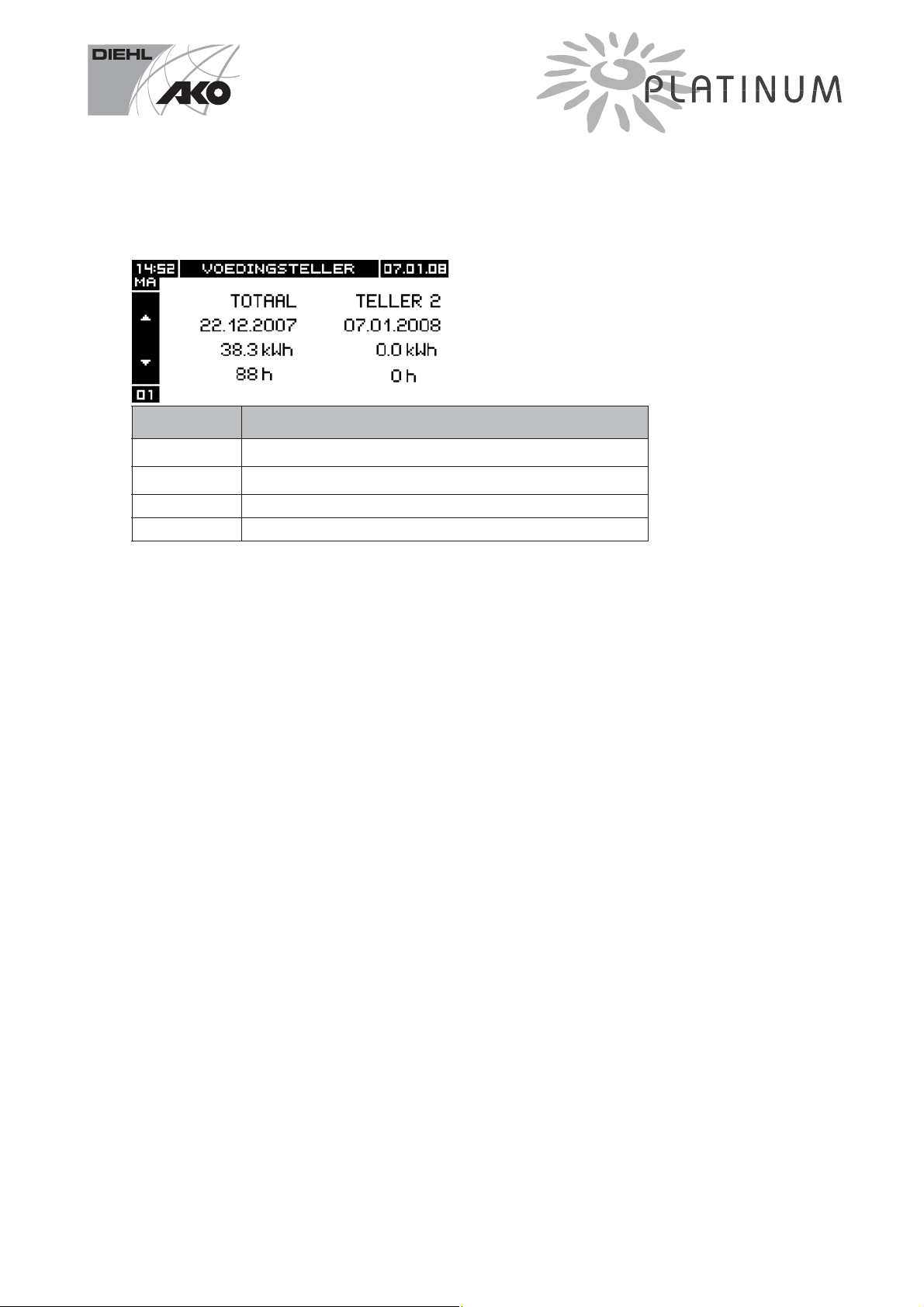

Bedrijfsgegevens
Toets Functie
S T
ESC Terug naar het menu Hoofdmenu. OK Terug naar het menu Hoofdmenu.
Het beeldscherm Wisselrichter-versie oproepen. Het beeldscherm Gegevens van de installatie oproepen.
TOTAAL
Î Toont voedingsgegevens van de wisselrichter sinds de inbedrijfstel-
ling.
Î Terugzetten is niet mogelijk.
TELLER 2
Î Toont voedingsgegevens van de wisselrichter sinds de laatste reset
van teller 2.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
37
Page 38
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening

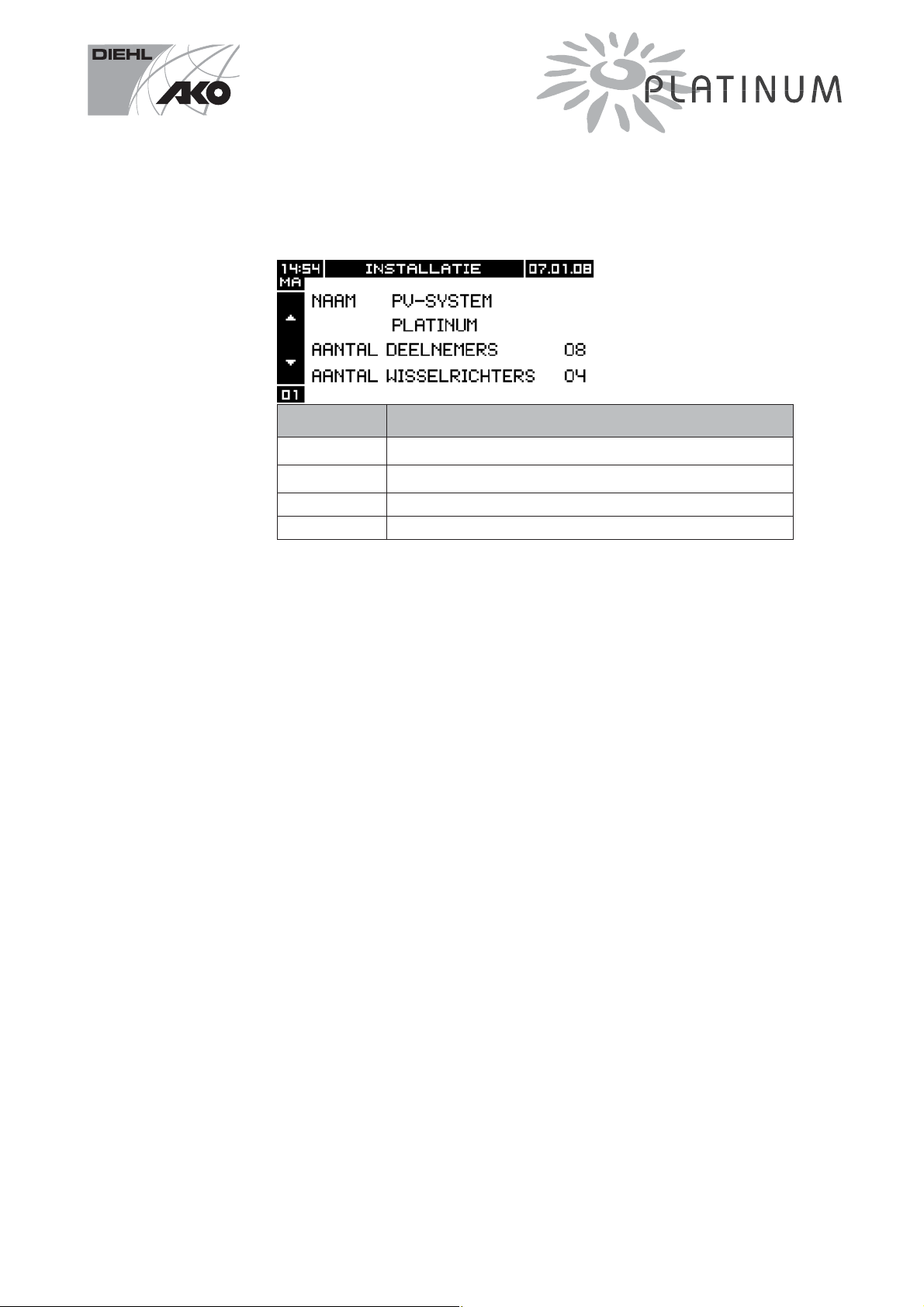

Gegevens van de installatie
Toets Functie
S T
ESC Terug naar het menu Hoofdmenu. OK Terug naar het menu Hoofdmenu.
Het beeldscherm Bedrijfsgegevens oproepen. Het beeldscherm Wisselrichtertype oproepen.
NAAM
Î Toont de naam van de PV-installatie.
AANTAL DEELNEMERS
Î Toont het aantal deelnemers in het netwerk (bijvoorbeeld wisselrich-
ters en monitoring-toestellen zoals PLATINUM PV-Monitor, PLATI­NUM ViewMaster en PLATINUM Webmaster).
AANTAL WISSELRICHTERS
Î Toont het aantal wisselrichters in het netwerk.
38
Page 39
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Bediening

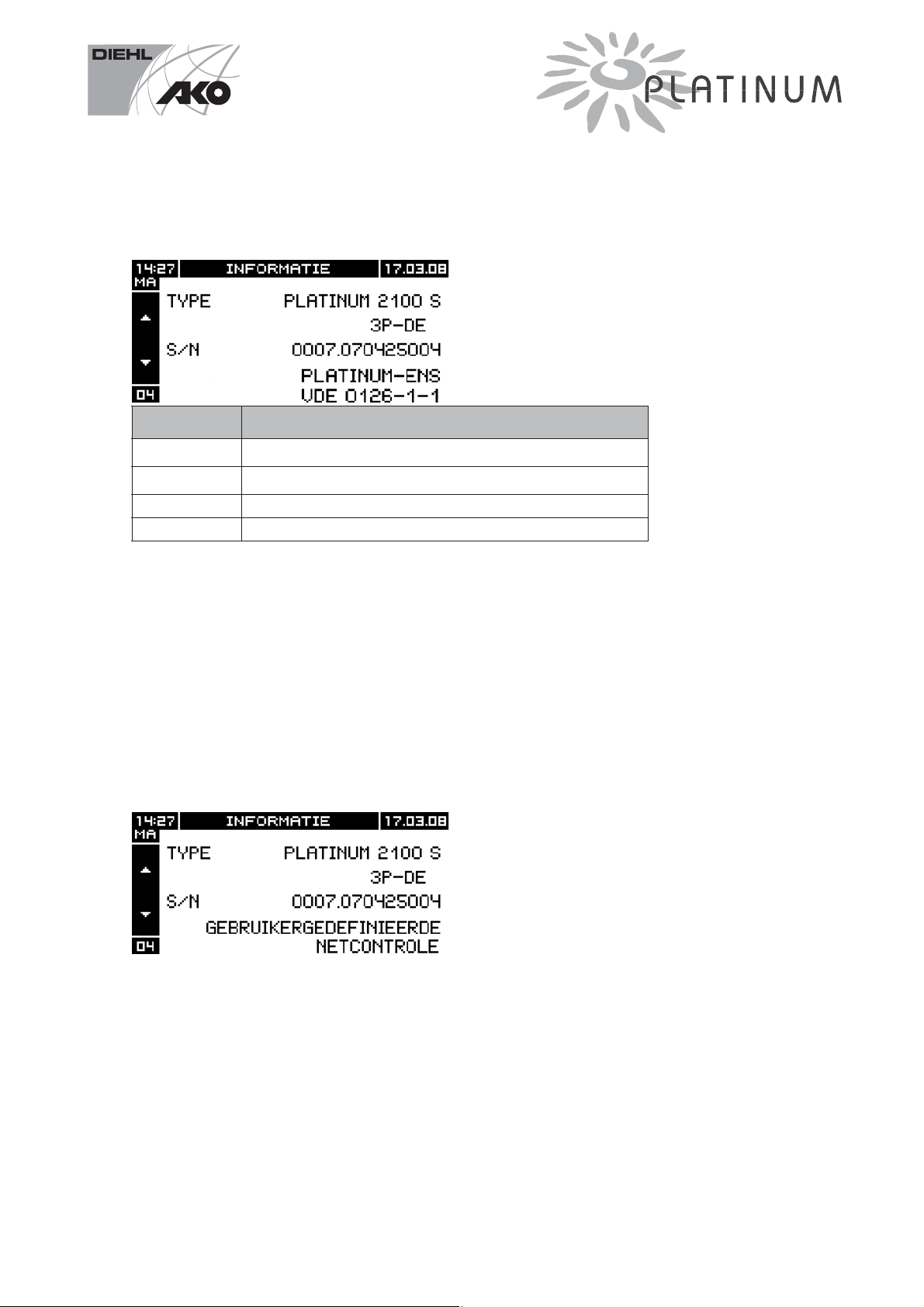

Wisselrichtertype
Toets Functie
S T
ESC Terug naar het menu Hoofdmenu. OK Terug naar het menu Hoofdmenu.
Het beeldscherm Gegevens van de installatie oproepen. Het beeldscherm Wisselrichter-versie oproepen.
TYPE
Î Toont het wisselrichtertype.
S/N
Î Toont het serienummer van de wisselrichter.
Het serienummer klaarhouden wanneer u contact opneemt met de PLATI­NUM.
Na verandering van de wisselrichter-netwerkparameters verschijnt in het display de opmerking GEBRUIKERGEDEFINIEERDE NETWERKCON-
TROLE.
Opmerking
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
39
Page 40
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening

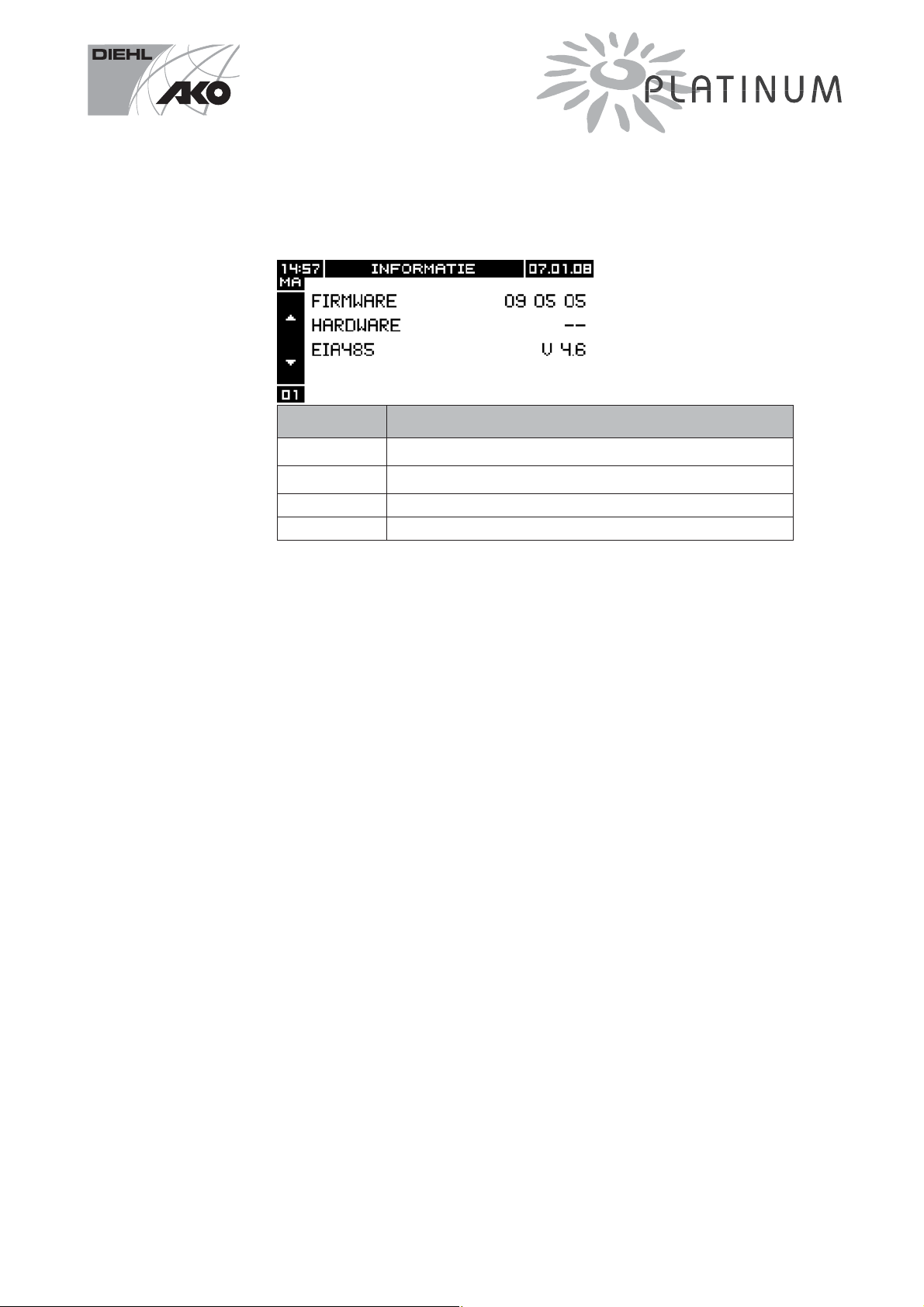

Wisselrichterversie
Toets Functie
S T
ESC Terug naar het menu Hoofdmenu. OK Terug naar het menu Hoofdmenu.
Het beeldscherm Wisselrichtertype oproepen. Het beeldscherm Bedrijfsgegevens oproepen.
SOFTWARE
Î Toont de versie van de wisselrichter-software.
HARDWARE
Î Toont de versie van de wisselrichter-hardware.
EIA485
Î Toont de versie van de databus-software.
7.8 Foutmelding
De foutmeldingen zijn weergaven voor de bediener. Optredende fouten worden met een beetje vertraging getoond. De wisselrichter toont bij een fout het soort fout en de foutcode. Oorzaken voor fouten en maatregelen zie 12 Zoeken naar fouten.
Er zijn drie soorten fouten:
Î ernstige fouten Î blokkerende fouten Î niet blokkerende fouten
40
Page 41
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Waarschuwing
Gevaar
Bediening

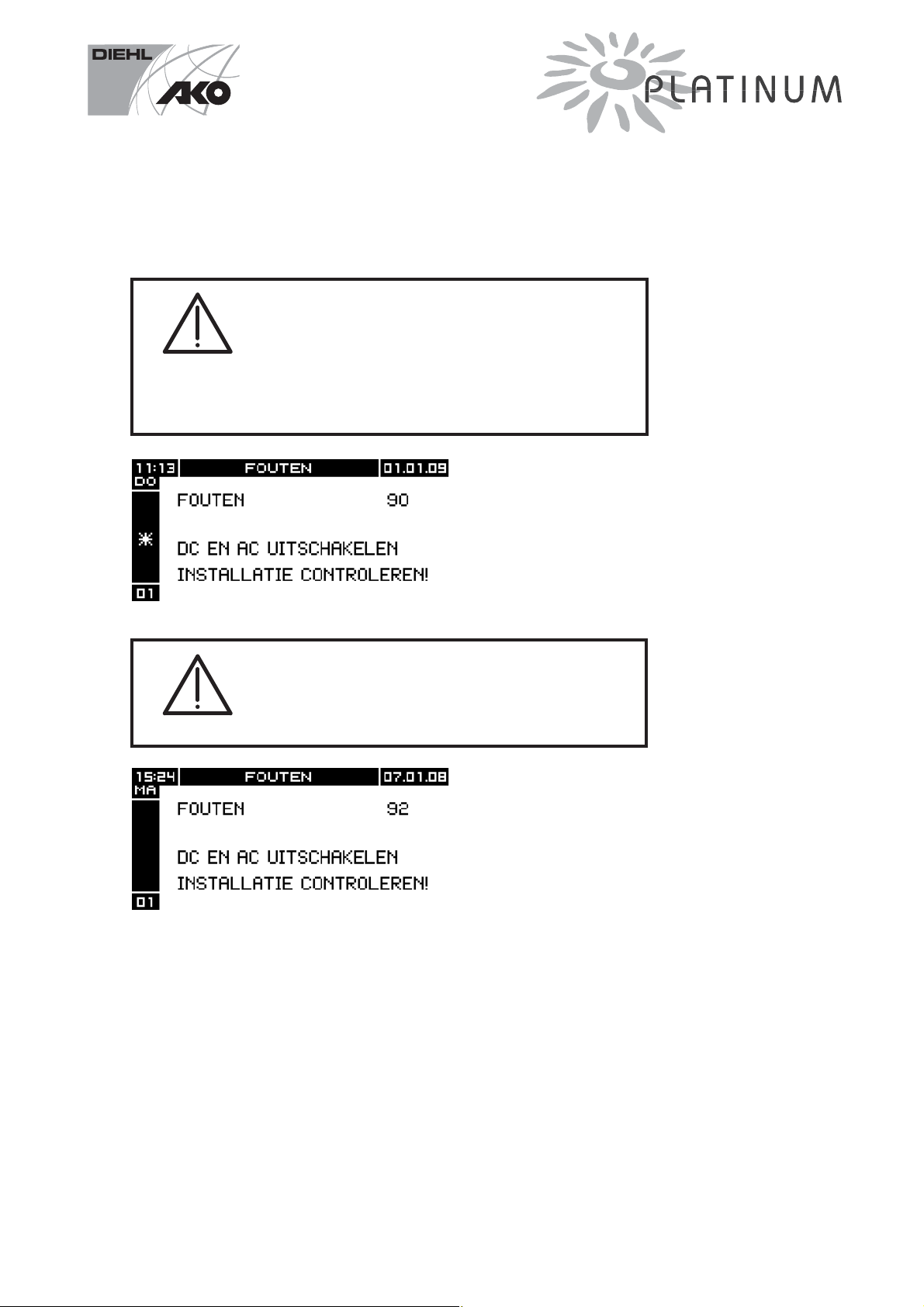

Ernstige fouten
Vernietiging van de wisselrichter door ernstige fouten!
 De wisselspanning uitschakelen.  De gelijkspanning uitschakelen.
Indien bestaande:
 de DC-scheidingsinrichting op 0 zetten.
 PLATINUM Service informeren.
Blokkerende fouten
Levensgevaar door elektrische schok!
 De wisselrichter uitsluitend door PLATINUM Service of
door een DIEHL AKO bevoegde servicepartner laten ope­nen.
Bij een blokkerende fout:
Î is de wisselrichter permanent uitgeschakeld. Î geeft de wisselrichter een optisch alarm uit (de rode LED knippert). Î geeft de wisselrichter een akoestisch alarm. Î sluit de wisselrichter het alarmcontact.
Instelling: zie het beeldscherm Instellingen t Functie alarmcon­tact.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
41
Page 42

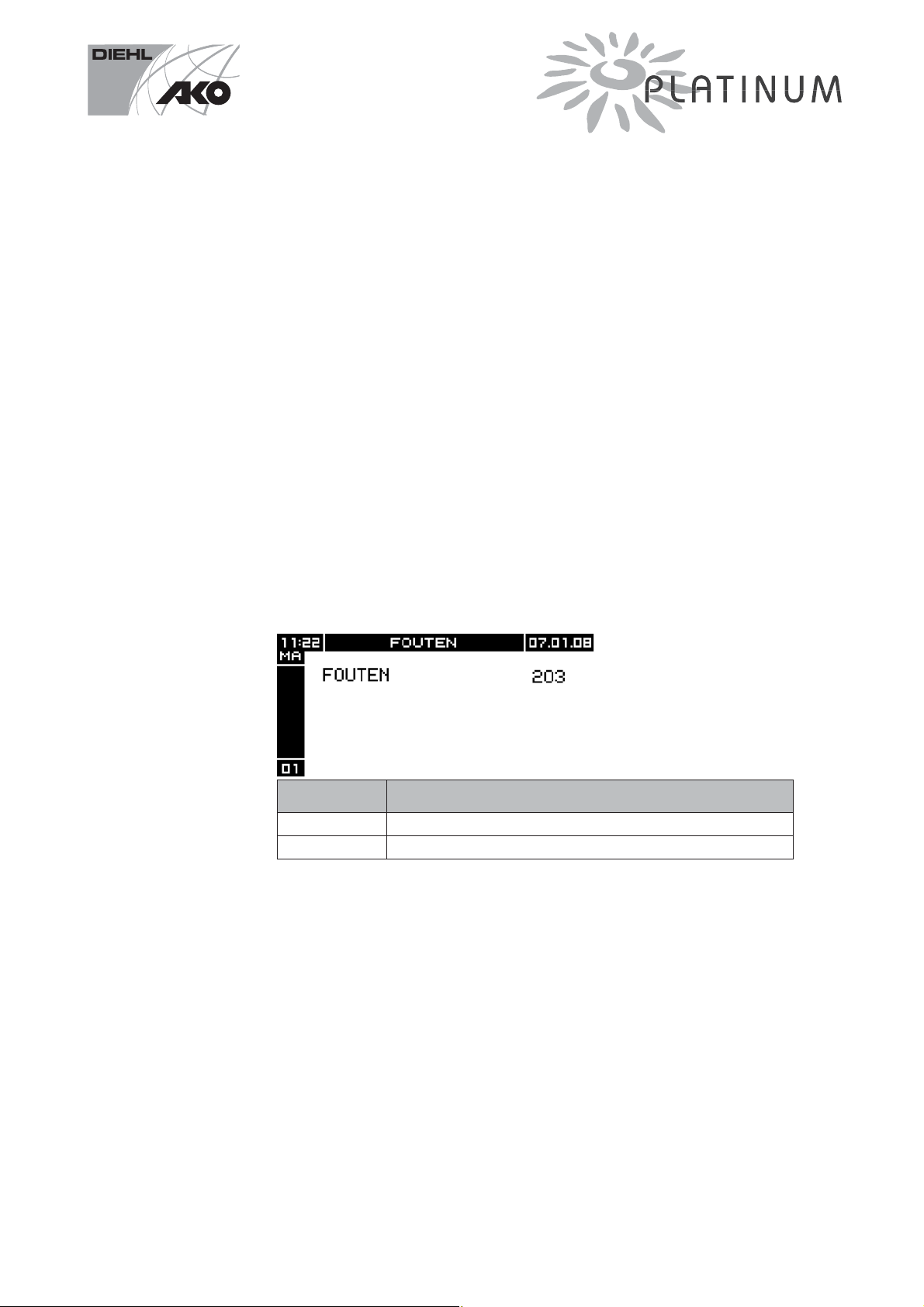

PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Bediening
De blokkerende fout en de inschakeling van de wisselrichter is uitsluitend door de service mogelijk.
Om het akoestische alarm te beëindigen: Â eender welke toets indrukken. Om de foutmelding te wissen: Â De toets ESC indrukken.
Wanneer het akoestische alarm geactiveerd is:
Î De wisselrichter schakelt het akoestische alarm uit.
 De toets ESC opnieuw indrukken.
De wisselrichter toont het startbeeldscherm. De rode LED knippert zolang de fout bestaat.
Niet blokkerende fouten en waarschuwingen
Toets Functie
OK De foutmelding wissen ESC De foutmelding verlaten.
Niet blokkerende fouten treden tijdelijk op (bijvoorbeeld overspanning in het net). De wisselrichter is uitgeschakeld tot de oorzaak voor de fout ver­holpen is.
Na het verhelpen van de fout gaat de wisselrichter automatisch naar het normale bedrijf.
Tot de fout verholpen wordt:
Î De wisselrichter toont het beeldscherm Niet blokkerende fout. Î De rode LED knippert.
 Met de toets ESC de foutmelding wissen.
42
Page 43
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Service
8Service
8.1 Servicemenu
Het menu Service biedt u de volgende informatie en functies:
Î Gebeurtenissenlijst tonen Î Parameters tonen Î Isolatiecontrole activeren/deactiveren/configureren Î Nieuwe configuratie Î Inbedrijfsstellingsdatum tonen Î Voedingsteller tonen
Het tonen van andere parameters en het veranderen van de parameters is uitsluitend mogelijk met een separaat service-tool.
Om het servicemenu op te roepen: Â In het menu instellingen het punt datum/tijd selecteren en de toetsen
W en X ca. 3 sec. lang gelijktijdig indrukken.
Toets Functie
ST
ESC Terug naar het standaard display. OK Het geselecteerde menu oproepen.
In het menu bladeren.
Opmerking
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
43
Page 44
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Service

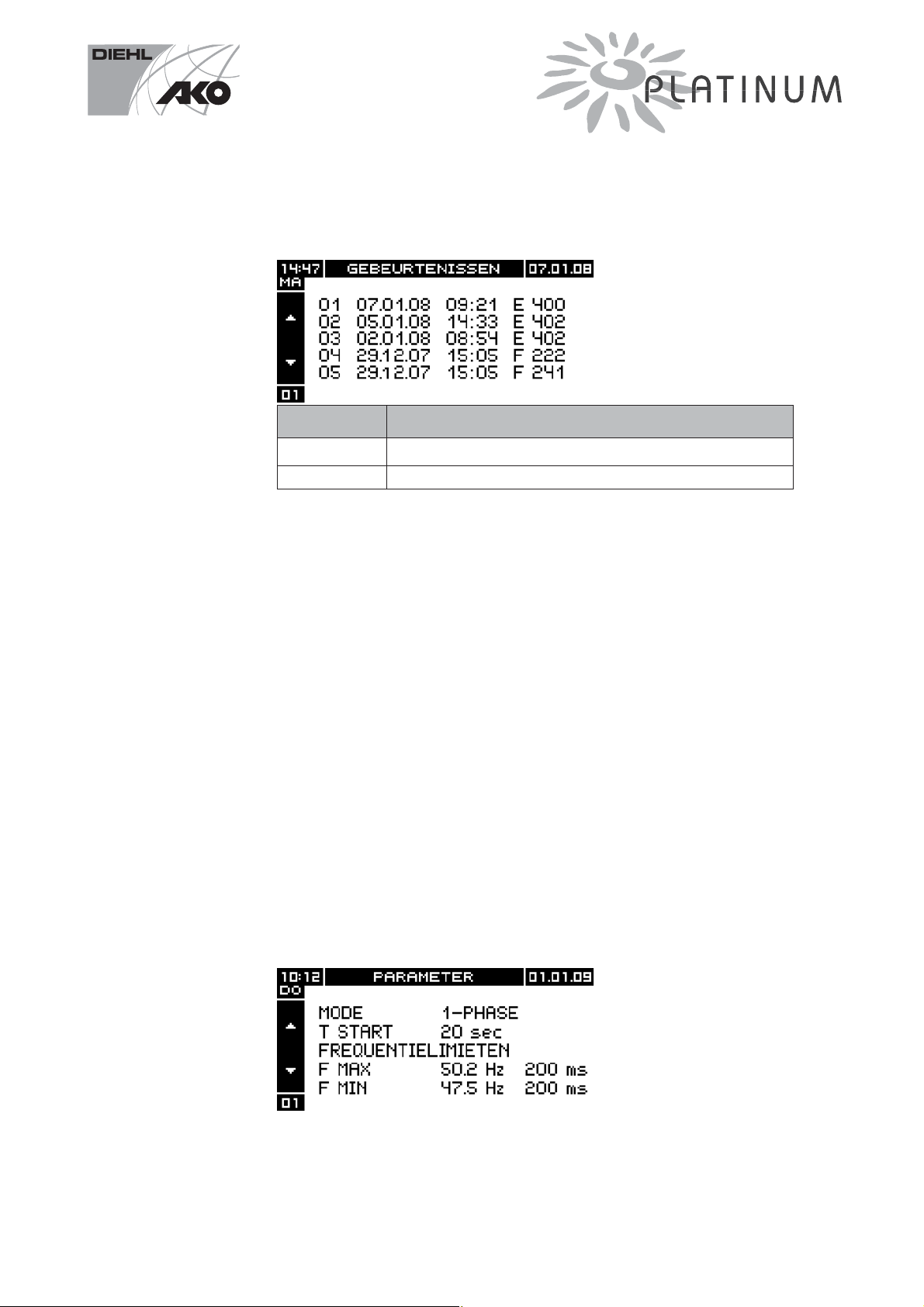

Gebeurtenissenlijst
Toets Functie
Opmerking
ST
ESC Terug naar het menu Service.
In de gebeurtenissenlijst bladeren.
Kolommen:
Î 1. Kolom: Nr. van de gebeurtenis Î 2. Kolom: Datum van de gebeurtenis Î 3. Kolom: Tijdstip van de gebeurtenis Î 4. Kolom: Code van de gebeurtenis
De wisselrichter toont de laatste 100 herkende gebeurtenissen.
Uitleg bij de gebeurtenissen zie 12.1 Gebeurtenissentabel.
Gebeurteniscode en serienummer klaarhouden wanneer u contact opneemt met de PLATINUM Service.
Parameters
In sommige verzorgingsbereiken wijken tijdelijk of continu de waarden voor de verzorgingsspanning en de frequentie van de fabrieksinstellingen af. Het is mogelijk PLATINUM wisselrichters aan deze waarden aan te passen. Neem hiervoor contact op met de PLATINUM Service.
Opmerking
44
De beeldschermen Parameters tonen het geldige ENS-type en de actueel ingestelde parameters, zoals starttijd, minimum en maximum waarden van frequentie en spanning met de bijhorende reactietijden.
Verandering van de parameters is uitsluitend mogelijk met de PLATINUM Service Tool door gecertificeerde personen.
Page 45
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Service

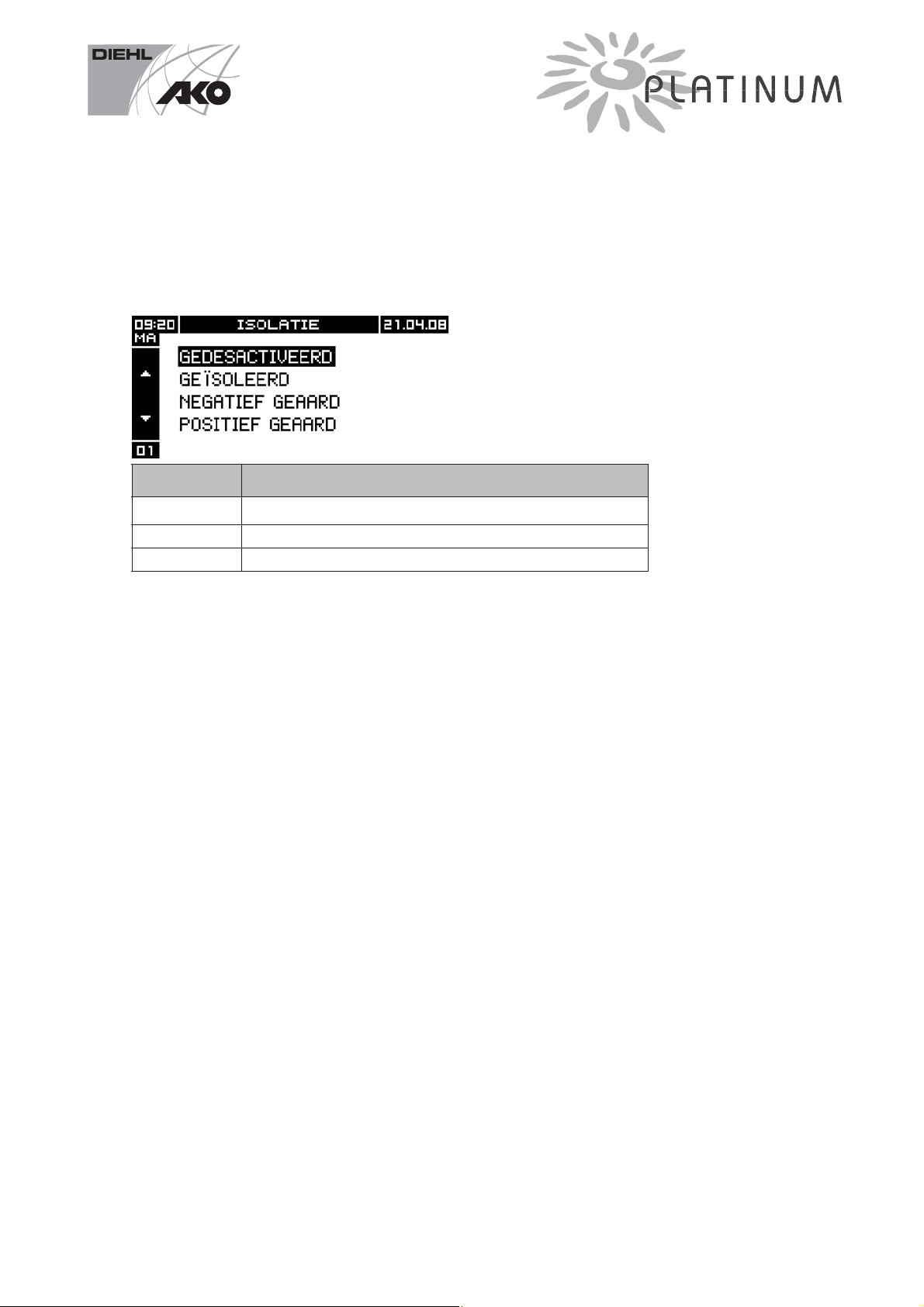

Isolatiecontrole
Het menu Isolatiecontrole maakt de controle van de isolatie tussen de aansluiting van de zonne-energie-generator en de randaarde mogelijk.
Toets Functie
ST
ESC Terug naar het hoofdmenu. OK De geselecteerde modus bevestigen.
In het menu bladeren.
De isolatiecontrole is in de fabriek gedeactiveerd.
Na het indrukken van de OK-toets bevestigt de wisselrichter de veran­derde parameters.
Er zijn vier bedrijfsmodi mogelijk die gebaseerd zijn op het installatietype:
Î GEÏSOLEERD
t Geen geïnstalleerde verbinding tussen de aansluiting van de
zonne-energie-generator en de randaarde
Î MINUS GEAARD
t De minuspool van de zonne-energie-generator is met de ran-
daarde verbonden
Î PLUS GEAARD
t De pluspool van de zonne-energie-generator is met de randaarde
verbonden
Î GEDEACTIVEERD
t Isolatiecontrole deactiveren
Wanneer de isolatiecontrole geactiveerd is voert de wisselrichter de iso­latiecontrole permanent uit.
Opmerking
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
45
Page 46
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Service
Wanneer de isolatieweerstand te gering is:
Î De wisselrichter wordt van het net gescheiden tot de fout verholpen
is.
Î De wisselrichter toont een foutmelding.
Nieuwe configuratie
De wisselrichter toont het beeldscherm Start eerste ingebruikname (zie 6.1 Eerste inbedrijfstelling van een enkele wisselrichter).
Inbedrijfstelling
Opmerking
Toets Functie
OK Terug naar het menu Service. ESC Terug naar het menu Service.
Toont de datum van de inbedrijfstelling.
Het menu is uitsluitend een aanzicht. De waarden kunnen niet veranderd worden.
46
Page 47
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Service
Teller
Toets Functie
OK Terug naar het menu Service. ESC Terug naar het menu Service.
Het menu is uitsluitend een aanzicht. De waarden kunnen niet veranderd worden.

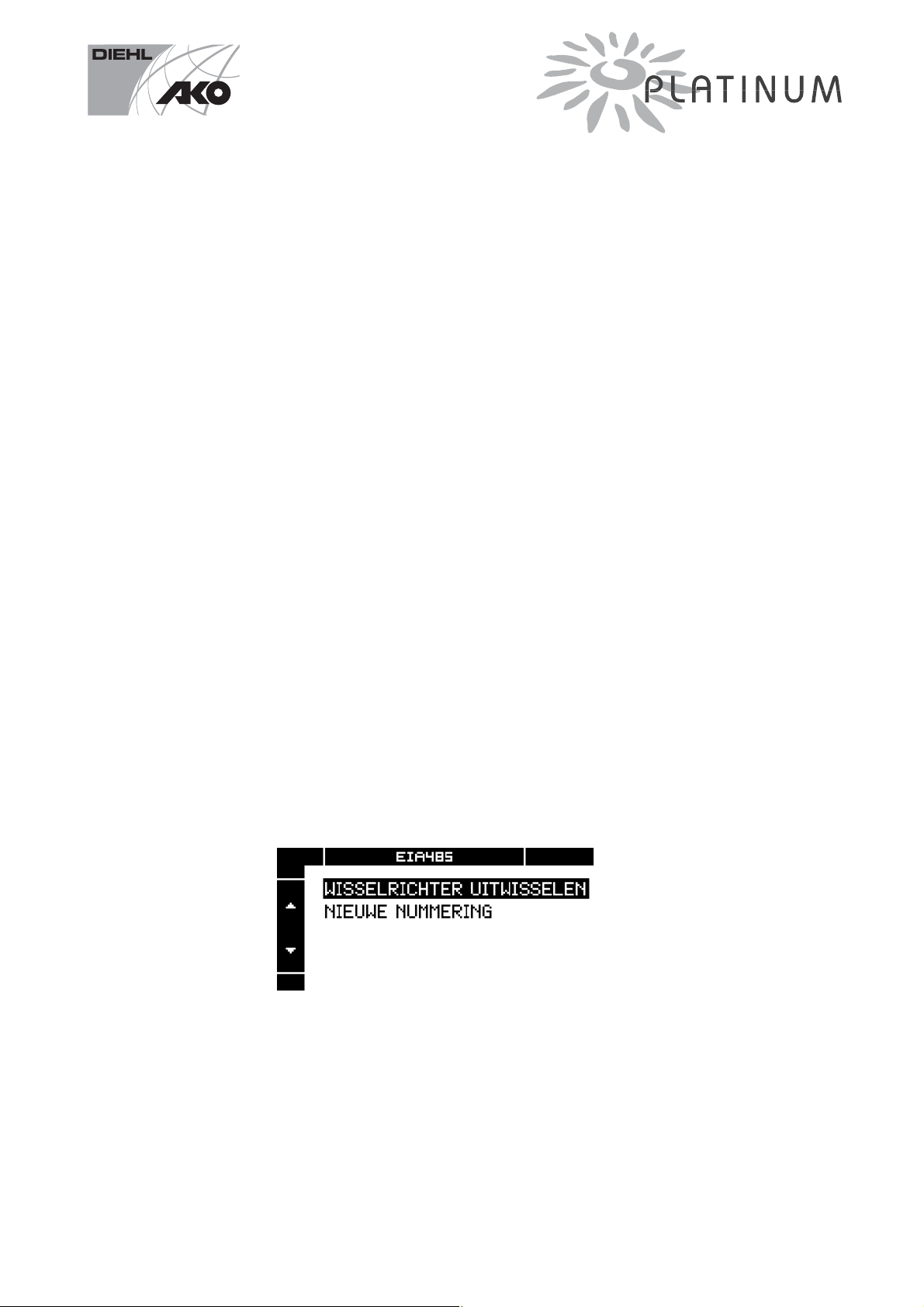

Wisselrichter-nummering
Om na de ingebruikname de nummering van de wisselrichter te verande­ren:
 In het servicemenu Nieuwe configuratie selecteren.  De nummering veranderen zie 6.1 Eerste inbedrijfstelling van een
enkele wisselrichter, subpunt nummering wisselrichter.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
47
Page 48
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Gevaar
Gevaar
Onderhoud
9 Onderhoud
Levensgevaar door elektrische schok!
 De wisselrichter uitsluitend door PLATINUM Service of
door een DIEHL AKO bevoegde servicepartner laten ope­nen.
Levensgevaar door hoge gelijk- en wisselspan­ning!
 Isolerende veiligheidskleding en gezichtsbescherming
dragen.
 Onderhoud of reiniging uitsluitend door opgeleid vakper-
soneel laten uitvoeren. Het opgeleide vakpersoneel heeft de toestemming van de bevoegde energieverzorger nodig.
Voor elk onderhoud of reiniging:
 De netspanningsverzorging uitschakelen (zekering).  De schakelhendel van de DC-scheidingsinrichting op 0
zetten.
 De aansluitingen (DC/AC) minstens 5 minuten niet aanra-
ken (ontladingstijd condensatoren).
 Verzekeren dat de DC-kabels niet onder spanning staan.
Bij PLATINUM wisselrichters zonder DC-scheidingsinrichting:
 Stekkers in deze volgorde uittrekken:
1. AC-kant
2. DC-kant
9.1 Onderhoud
De wisselrichter is onderhoudsvrij.
48
Page 49
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Voorzichtig
9.2 Reiniging
Beschadiging van de ventilator door hoge toerental­len!
 PLATINUM wisselrichters uitsluitend voorzichtig
met perslucht reinigen.
Om de koeling te verzekeren regelmatig: Â De verluchtingsgleuven reinigen met:
t stofzuiger t zachte borstel t perslucht
Onderhoud
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
49
Page 50
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Gevaar
Gevaar
Buiten bedrijfstelling
10 Buiten bedrijfstelling
10.1 Demontage
Levensgevaar door hoge gelijk- en wisselspan­ning!
 Isolerende veiligheidskleding en gezichtsbescherming
dragen.
 De wisselrichter uitsluitend door opgeleid vakpersoneel
laten deïnstalleren. Het opgeleide vakpersoneel heeft de toestemming van de bevoegde energieverzorger nodig.
 De netspanningsverzorging uitschakelen (zekering).  De schakelhendel van de DC-scheidingsinrichting op 0
zetten.
 De aansluitingen (DC/AC) minstens 5 minuten niet aanra-
ken (ontladingstijd condensatoren).
 Verzekeren dat de DC-kabels niet onder spanning staan.
Bij PLATINUM wisselrichters zonder DC-scheidingsinrichting:
 Stekkers in deze volgorde uittrekken:
1. AC-kant
2. DC-kant
Levensgevaar door een vallende wisselrichter!
 Bevestigingsmiddelen gebruiken die geschikt zijn voor de
montagewand en voor het gewicht van het toestel.
 Tijdens montage- en demontagewerken veiligheidsschoe-
nen dragen.
50
Page 51
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Buiten bedrijfstelling

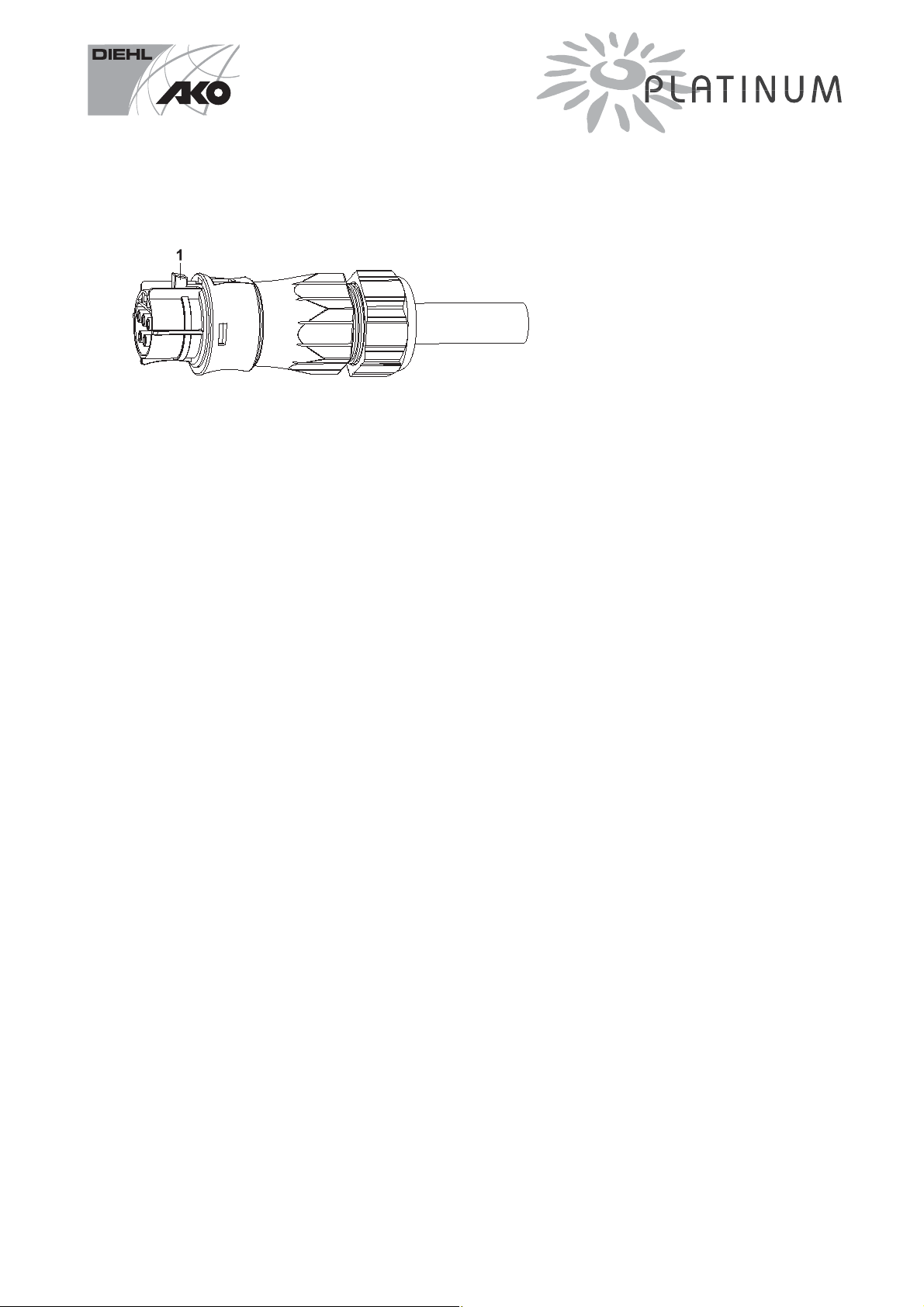

Afb. 11 Ontgrendeling Wieland RST 3i- resp. RST 5i-stekker
(1) Ontgrendelingsknop
De aansluitingen van de wisselrichter verwijderen:
 De netspanningsverzorging uitschakelen (zekering).  De stekker van de voeding (AC-kant) ontgrendelen en uittrekken.  De stekker van de ingangsspanning (DC-kant) uittrekken of de DC-
scheidingsinrichting op 0 zetten.
 De resterende aansluitingen naar keuze aftrekken.
De wisselrichter als volgt demonteren:
 De borgschroeven (papierstroken) losdraaien en verwijderen.  De wisselrichter naar boven uit de wandhouder heffen.
De wandhouder als volgt demonteren:
 De wandhouder afschroeven.  De wandhouder aan de achterkant van de wisselrichter hangen.  De wandhouder met borgschroeven arreteren.
10.2 Terugzending
Bij terugzending  De wisselrichter in de verpakking van het reservetoestel verpakken. Wanneer de wisselrichter apart verzonden wordt:  Extra verpakking bij Diehl-Controls aanvragen resp. opnieuw gebrui-
ken.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
51
Page 52
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Afvalverwijdering
Verpakking
De wisselrichter als volgt verpakken:
Opmerking
52
1. De wisselrichter op de binnenverpakking plaatsen.
2. De wisselrichter met binnenverpakking op de bodemopvulling plaat-
sen.
3. De dekselopvulling op de wisselrichter steken.
4. De doos op de wisselrichter schuiven.
5. De doos met arreteerbanden vastsnoeren.
11 Afvalverwijdering
 De verpakking en de vervangen delen in overeenstem-
ming met de bepalingen van het land, waar het toestel geïnstalleerd werd, verwijderen.
 PLATINUM wisselrichters niet met het huisvuil verwij-
deren.
DIEHL AKO neemt PLATINUM wisselrichters volledig terug.
Het is mogelijk PLATINUM wisselrichters door de gemeentelijke verwijde­ring van elektronische apparatuur te verwijderen.
Page 53
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Zoeken naar fouten
12 Zoeken naar fouten
12.1 Gebeurtenissentabel
Om de fouten te beperken de volgende informatie klaar houden wanneer u contact opneemt met de service:
Î Het weergegeven foutennummer (Nr.) Î Het serienummer van de wisselrichter (zie 7.7 Informatie)
Nr. Betekenis Maatregel
Blokkerende fouten
90 AC-spanning te hoog De wisselrichter van het net ontkoppelen.
De aansluiting van de AC-stekker controleren.
91 DC-spanning te hoog De wisselrichter van het net ontkoppelen.
De wisselrichter van de DC-aansluiting ontkoppelen. De moduleschakeling controleren.
92 Polen van de DC-aansluiting ver-
wisseld
93 Isolatiefout tussen PV+ of PV-
en aarde
Blokkerende fouten
100
Blokkerende
tot
Systeemfout
103
104 DC-spanning te hoog De moduleschakeling controleren. 105 bij de eerste inbedrijfstelling:
Polen van de DC-aansluiting ver­wisseld
Blokkerende
106
Systeemfout
tot 129
130 Aansluiting L en N verwisseld De aansluiting L en N op de AC-stekker controleren. 131
Systeemfout De wisselrichter van het net ontkoppelen. tot 199
Niet blokkerende fouten
201 De grens van de amplitude voor
de voedingsfase is over- of
onderschreden
De DC-aansluiting controleren.
De isolatie van de PV-modules controleren. De isolatie van de PV-bekabeling controleren.
De wisselrichter van het net ontkoppelen. De wisselrichter opnieuw in bedrijf nemen.
Indien maatregel geen succes heeft: Service waarschuwen.
De DC-aansluiting controleren.
De wisselrichter van het net ontkoppelen. De wisselrichter opnieuw in bedrijf nemen.
Indien maatregel geen succes heeft: Service waarschuwen.
De wisselrichter opnieuw in bedrijf nemen.
Indien maatregel geen succes heeft: Service waarschuwen.
De spanningsamplitude van de voedingsfase laten controleren.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
53
Page 54
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Zoeken naar fouten
Nr. Betekenis Maatregel
202
Uitsluitend bij 3-fasige ENS
tot
De grens van de amplitude van
204
de buitengeleiderspanningen is over- of onderschreden
208 Netstoring op voedingsfase
(spanningspiek)
Verzekeren dat alle zekeringen ingeschakeld zijn.
Bij inbedrijfstelling: De wisselrichter 3-fasig laten aansluiten.
Wanneer deze fout frequent optreedt: Alle contacten en zekeringen van de huisaansluiting tot de wisselrichter laten controleren. De netkwaliteit laten controleren.
210
De grens voor de netfrequentie
211
is over- of onderschreden
Wanneer de wisselrichter met noodstroom (andere netfrequentie) verzorgd wordt: Geen maatregel noodzakelijk.
212
Diagnoseondersteuning in ser-
tot
vicegeval
Indien nodig de foutencode aan de service meedelen.
219 220
gemeten temperaturen te hoog Verluchtingsopeningen controleren.
tot 224
230
Temperatuursensor defect De wisselrichter van het net ontkoppelen.
tot
De wisselrichter opnieuw in bedrijf nemen.
233
Indien maatregel geen succes heeft: Service waarschuwen.
234
Diagnoseondersteuning in ser-
tot
vicegeval
Indien nodig de foutencode aan de service meedelen.
289 290 Volgfout bij netstoring of tempe-
Geen maatregel noodzakelijk.
ratuuroverschrijding
291
Diagnoseondersteuning in ser-
tot
vicegeval
Indien nodig de foutencode aan de service meedelen.
299
Waarschuwing
300
Diagnoseondersteuning in ser-
tot
vicegeval
399
De wisselrichter slaat de waar-
Indien nodig de foutencode aan de service meedelen.
schuwing in het gebeurtenis­sengeheugen op
Informatie
400
Diagnoseondersteuning in ser-
tot
vicegeval
499
De wisselrichter slaat de waar-
Indien nodig de foutencode aan de service meedelen.
schuwing in het gebeurtenis­sengeheugen op
54
Page 55
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Normen en toelatingen
13 Normen en toelatingen
De wisselrichter vervult de volgende normen:
Î DIN EN 50 178 Î DIN EN 61 000-6-2 Î DIN EN 61 000-6-3 Î DIN VDE 0126-1-1 Î DIN EN 61000-3-2 Î DIN EN 61000-3-3 Î DIN EN 61000-3-11 Î DIN EN 61000-3-12
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
55
Page 56
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Technische gegevens
14 Technische gegevens
Ingangsgrootten 2100 S 3100 S 3800 S 4300 S 4301 S
max. PV-vermogen 2.300 Wp 3.450 Wp 4.200 Wp 4.800 Wp 4.800 Wp max- DC-vermogen 2.100 W 3.100 W 3.800 W 4.300 W 4.300 W max. DC-spanning 480 V 780 V 780 V 780 V 580 V PV-spanning, M P P T 206 V—390 V 314 V—630 V 315 V—630 V 320 V—630 V 277 V—470 V max. ingangsstroom 9,0 A 9,0 A 12,0 A 12,5 A 15 A Aantal stringingangen 11222 DC-scheidingsinrichting optioneel DC-scheidingsinrichting, in het apparaat geïntegreerd Bescherming tegen verkeerde
polen
Uitgangsgrootten
max. AC-vermogen 1.900 W 2.800 W 3.500 W 4.050 W 4.050 W Nominaal vermogen AC 1.750 W 2.550 W 3.150 W 3.680 W 3.680 W Nominal stroom stertke AC 7,6 A 11,1 A 14,3 A 16,0 A 16,0 A max. AC-stroom 8,3 A 12,2 A 15,2 A 17,6 A 17,6 A Voedingsbedrijf begint al vanaf 13 W 14 W 18 W 18 W 17 W Arbeidsbereik netspanning/
netfrequentie Kortsluitingsbestendig ja Eigen verbruik 's nachts kleiner dan 2,5 W
Interfaces
Ingang DC Multicontact MC3, MC4 Uitgang AC Wieland RST 3i / 5i Wisselrichter-netwerk EIA 485, 2xRJ45 Western Modulair extra stekker met schroefklemmen PC-aansluiting (service) EIA 232, bus SubD 9-polig Potentiaalvrij contact max. 24 V AC/2A, stekker met schroefklemmen
Gegevens apparaat
max.rendement 94,4% 95,3% 95,3% 95,6% 94,6% Euro-rendement 93,4% 94,4% 94,6% 94,7% 93,5% Arbeidstemperatuur -20 °C— 60 °C max. temperatuur bij
Nominaal vermogen max. opslagtemperatuur 80 °C Beschermingsaard IP 54 conform DIN EN 60529 Afmetingen H 720 mm x B 320 mm x D 250 mm Gewicht 28 kg 35 kg 42 kg 42 kg 43 kg Schakelingconcept NF-transformator met galvanische scheiding Optische indicatie Volledig grafische LCD 170x76 Pixel Datalogger geïntegreerd 4 MB, voldoende voor 30 J bedrijfstijd
230 V (-20%/+15%) / 47,5 Hz — 50,2 Hz
ja
45 °C
56
Page 57
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Technische gegevens
Ingangsgrootten 4600 S 4601 S
max. PV-vermogen 5.100 Wp 5.100 Wp max- DC-vermogen 4.600 W 4.600 W max. DC-spanning 780 V 580 V PV-spanning, M P P T 320 V—630 V 278 V—470 V max. ingangsstroom 13 A 16 A Aantal stringingangen 2 2 DC-scheidingsinrichting optioneel DC-scheidingsinrichting, in het apparaat
geïntegreerd
Bescherming tegen verkeerde polen
Uitgangsgrootten
max. AC-vermogen 4.200 W 4.200 W Nominaal vermogen AC 3.800 W 3.800 W Nominal stroom stertke AC 16,5 A 16,5 A max. AC-stroom 18,3 A 18,3 A Voedingsbedrijf begint al vanaf 18 W 17 W Arbeidsbereik netspanning/
230 V (-20%/+15%) / 47,5 Hz — 50,2 Hz
netfrequentie Kortsluitingsbestendig ja Eigen verbruik 's nachts kleiner dan 2,5 W
Interfaces
Ingang DC Multicontact MC3, MC4 Uitgang AC Wieland RST 3i / 5i Wisselrichter-netwerk EIA 485, 2xRJ45 Western Modulair extra stekker met
PC-aansluiting (service) EIA 232, bus SubD 9-polig Potentiaalvrij contact max. 24 V AC/2A, stekker met schroefklemmen
Gegevens apparaat
max.rendement 95,6% 94,6% Euro-rendement 94,8% 93,6% Arbeidstemperatuur -20 °C— 60 °C max. temperatuur bij
Nominaal vermogen max. opslagtemperatuur 80 °C Beschermingsaard IP 54 conform DIN EN 60529 Afmetingen H 720 mm x B 320 mm x D 250 mm Gewicht 43 kg 43 kg Schakelingconcept NF-transformator met galvanische scheiding Optische indicatie Volledig grafische LCD 170x76 Pixel Datalogger geïntegreerd 4 MB, voldoende voor 30 J bedrijfstijd
ja
schroefklemmen
45 °C
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
57
Page 58
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S EU-conformiteitverklaring
15 EU-conformiteitverklaring
Naam en adres van de auteur
Diehl AKO Stiftung & Co. KG Pfannerstraße 75 88239 Wangen im Allgäu
Benaming van het
Wisselrichter op zonne-energie
product
Typebenaming Platinum 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
De beschreven toestellen vervullen de bepalingen van de richtlijnen van de Europese Unie.
In het bijzonder de laagspanningsrichtlijn 73/23/EWG (nov. 2005) en de EMV-richtlijn 89/336/EWG.
De beschreven toestellen voldoen aan de volgende normen:
Î DIN EN 50178 Î VDE 0126-1-1 Î DIN EN 61 000-3-2 Î DIN EN 61 000-3-3 Î DIN EN 61 000-6-2 Î DIN EN 61 000-6-3
Daarom wordt op de hierboven vermelde producten het CE-teken aange­bracht.
Verder verklaren wij dat de hierboven beschreven producten de voor wis­selrichters op zonne-energie geldige bepalingen van de VDEW conform de “Richtlijn voor aansluiting en parallel bedrijf van energie genererende installaties op het laagspanningsnetwerk” (4de editie 2001) vervullen.
Wangen im Allgäu, 04.06.07 Diehl AKO Stiftung & Co. KG
ppa. Claus Köhler (Chief Sales Officer New Business)
Tel.: +49 (0) 7522 73 0 Fax: +49 (0) 7522 73 300 Mailto: [email protected] www.diehlako.de
58
Page 59
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Garantie van de fabrikant van Diehl AKO Stiftung & Co. KG
16 Garantie van de fabrikant van Diehl AKO Stif-
tung & Co. KG
(Adres: 88239 Wangen im Allgäu, Pfannerstraße 75)
1. Producten met recht op garantie Deze garantie van de fabrikant is geldig voor de types 2100 S, 3100 S,
3800 S, 4300 S, 4301 S, 4600 S en 4601 S van de door de firma Diehl AKO Stiftung & Co. KG (Diehl AKO) gefabriceerde wisselrichters voor foto­voltaïsche systemen van de reeks PLATINUM, indien deze aantoonbaar door de firma Diehl AKO, de firma MATRIX Power Systems GmbH of een door hen bevoegde groot-, vakhandelaar of gespecialiseerd installatie­bedrijf als nieuw toestel aangekocht werden (producten met recht op garantie). Het bewijs geldt als geleverd wanneer aan de firma Diehl AKO het origineel van een factuur voorgelegd wordt die de levering van een product met recht op garantie aan de exploitant, die recht heeft op garan­tie, bewijst en indien daarnaast op het product met recht op garantie de originele naam van de firma Diehl AKO als fabrikant aangebracht is.
2. De partijen die recht hebben op basis van deze fabrikantengarantie Diehl AKO geeft deze fabrikantengarantie uitsluitend af tegenover
exploitanten die kunnen bewijzen dat ze een product gekocht hebben met recht op garantie, en dit product zelf bedrijven (exploitant met recht op garantie). Handelaars van eender welke aard en eender welk segment verwerven ten opzichte van Diehl AKO geen rechten en claims uit deze fabrikantengarantie.
3. Het tot stand komen van de garantie De fabrikantengarantie moet verstaan worden als aanbod van de firma
Diehl AKO direct ten opzichte van de exploitant met recht op garantie op het afsluiten van een garantiecontract aan de hier gedepositeerde voor­waarden. Het garantiecontract komt direct tussen de firma Diehl AKO en de exploitant met recht op garantie automatisch tot stand met de aan­koop van een product met recht op garantie, indien de exploitant met recht op garantie het tot stand komen van het garantiecontract niet schriftelijk binnen 2 (wee) weken na aankoop van een product met recht op garantie ten opzichte van Diehl AKO herroept.
4. Toepassingsbereik van de fabrikantengarantie De fabrikantengarantie geeft de exploitant met recht op garantie garantie-
claims naast diens garantieaanspraken ten opzichte van de betreffende verkoper. Garantieaanspraken tegenover de betreffende verkoper en wet­telijke productaansprakelijkheidsclaims blijven van de fabrikantengarantie onaangetast.
5. Duur en geldigheid van de fabrikantengarantie
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
59
Page 60
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Garantie van de fabrikant van Diehl AKO Stiftung & Co. KG
De fabrikantengarantie geldt voor gebreken van de producten met recht op garantie, waarvan bewezen kan worden dat ze bij de exploitant met recht op garantie opgetreden zijn tussen het begin van de vijfentwintig­ste en het einde van de zestigste maand na installatie en ingebruikname (garantieperiode). De duur van deze garantie eindigt ten laatste 72 maan­den na de op het eigenschappenplaatje aangegeven productiedatum van het product met recht op garantie. Voor de door Diehl AKO gerepareerde of vervangen producten met recht op garantie tot het einde van de oor­spronkelijke garantieperiode. Wettelijke en/of contractuele garantieclaims van eender welke aard, die tijdens een wettelijke of contractuele garantie­periode optreden, kunnen niet van deze fabrikantengarantie afgeleid wor­den.
Alle aanspraken uit de fabrikantengarantie moeten door de exploitant met recht op garantie binnen de garantieperiode schriftelijk tegenover Diehl AKO geldend gemaakt worden. Dergelijke garantieaanspraken kunnen via een bevoegde vakhandelaar, groothandelaar of gespecialiseerd installatie­bedrijf, of via de firma MATRIX Power Systems GmbH ingediend worden.
6. Rechten uit de fabrikantengarantie – Niet gedekte schade en kosten In geval van een defect van de producten met recht op garantie binnen de
garantieperiode, waarvoor Diehl AKO verantwoordelijk is, en waardoor de werking van de producten in kwestie niet in onaanzienlijke mate bena­deeld of verminderd wordt, gebeurt - naar keuze van de firma Diehl AKO – een kosteloze reparatie van de producten met recht op garantie of diens gratis vervanging door een product dat tenminste gelijke of gelijkaardige functies en prestaties vertoont.
De reparatie resp. de vervanging gebeurt uitsluitend in de fabriek van de firma AKO. Het transport naar de firma Diehl AKO moet in de originele ver­pakking, of tenminste in een gelijkwaardige verpakking gebeuren. Wordt een reparatie of een vervanging op verlangen van de exploitant met recht op garantie op een plaats uitgevoerd die van deze bepalingen afwijkt, dan kan de firma Diehl AKO dit nakomen; in dat geval draagt de exploitant met recht op garantie de verplaatsingskosten en de bijkomend vereiste werktijd in overeenstemming met de standaard tarieven van de firma Diehl AKO.
Alle claims die een gratis reparatie of een gratis vervanging uit deze fabri­kantengarantie overschrijden zijn uitgesloten, in het bijzonder aanspraken op vergoeding van door de defecten in kwestie veroorzaakte vermogens­schade zoals winstderving met inbegrip van een vergoeding voor een niet plaatsgevonden netvoeding, montage- en demontagekosten, kosten voor het zoeken naar fouten, terugroepkosten en bandstilstand.
60
Page 61
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S
Garantie van de fabrikant van Diehl AKO Stiftung & Co. KG
Wanneer aan een geleverd product met recht op garantie geen gebreken vastgesteld worden, of omwille van eender welke andere reden geen aan­spraak uit de fabrikantengarantie bestaat, dan kan de firma Diehl AKO van de exploitant met recht op garantie vaste bewerkingskosten per ingele­verd product en bovendien de kosten voor diens retourtransport naar de exploitant met recht op garantie eisen.
Alle claims uit deze fabrikantengarantie verjaren 6 maanden na het optre­den van het gebrek, echter ten laatste 3 maanden na afloop van de garan­tieperiode.
7. Uitsluitingen Alle claims van de exploitant met recht op garantie zijn in de volgende
gevallen uitgesloten:
Î Gebruik niet conform de voorschriften Î Niet vakkundig en professioneel, of niet volgens de normen of niet
volgens de aanwijzingen van de Diehl AKO uitgevoerde montage­werkzaamheden.
Î Onvakkundig of tegen de bedrijfsaanwijzingen en –instructies van de
firma Diehl AKO in uitgevoerde bediening of bedrijf
Î Bedrijf bij of met defecte veiligheidsinrichtingen Î Eigenhandig uitgevoerde veranderingen of reparaties van eender
welke aard
Î Gebruik van reservedelen en toebehoor, die niet met de originele spe-
cificaties van de firma Diehl AKO overeenstemmen
Î Niet uitvoering van een lopende onderhoudsbeurt in overeenstem-
ming met de onderhoudsaanwijzingen en -instructies van de firma AKO
Î Verwijdering, beschadiging of vernietiging van de door de firma Diehl
AKO of door de firma MATRIX Power Systems aangebrachte verze­geling of van het eigenschappenplaatje
Î Inwerking van vreemde voorwerpen en overmacht Î Niet naleving van de geldige veiligheidsvoorschriften Î Transportschade Î Blikseminslag
8. Overdraagbaarheid van de garantie Deze garantieovereenkomst met inbegrip van de daaruit resulterende
garantieclaims kan door een exploitant met recht op garantie enkel mits de voorgaande schriftelijke toestemming aan een derde overgedragen worden. Bij een verwijdering van de producten met recht op garantie van de oorspronkelijke installatie- en bedrijfsplaats en bij een nieuwe opstel­ling op een andere plaats vervalt deze garantie automatisch.
Installatie- en bedieningshandleiding: PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Stand 09/2008 Mat.-Nr. 728 595
61
Page 62
PLATINUM wisselrichters 2100 S, 3100 S, 3800 S, 4300 S, 4301 S, 4600 S, 4601 S Garantie van de fabrikant van Diehl AKO Stiftung & Co. KG
Afwijkend van de hierboven vermelde bepalingen is deze garantie over­draagbaar op een derde exploitant wanneer (i) deze derde exploitant door de exploitant met recht op garantie het bedrijfsrecht verwerft, (ii) de firma Diehl AKO deze verwerving schriftelijk met indicatie van de derde exploitant bewezen wordt, (iii) de geïnstalleerde producten met recht op garantie onveranderd en (iv) de derde exploitant schriftelijk ten opzichte van de firma Diehl AKO zijn instemming met deze garantievoorwaarden betuigd heeft.
9. Algemene regelingen Aanspraken van de exploitant met recht op garantie uit deze fabrikanten-
garantie kunnen enkel mits de voorgaande schriftelijke toestemming van de firma Diehl AKO aan derden afgestaan worden.
Indien een bepaling van deze fabrikantengarantie ongeldig is of wordt, dan blijft de geldigheid van de andere bepalingen van de fabrikantenga­rantie onaangetast. In de plaats van de ongeldige of ongeldig geworden bepaling geldt automatisch een geldige regeling als overeengekomen die de economische inhoud van de ongeldige resp. ongeldig geworden bepaling het kortste benadert. In geval van een hiaat geldt voornoemde regeling dienovereenkomstig.
Deze garantieverklaring is uitsluitend onderhevig aan het recht van de Bondsrepubliek Duitsland met uitsluiting van de voorschriften van het internationale privé-recht en het UN-kooprecht.
De enige bevoegde rechtbank voor alle disputen uit of in verband met deze fabrikantengarantie is Wangen im Allgäu/Bondsrepubliek Duitsland.
62
Page 63
Page 64
Verkoop
Matrix Power Systems GmbH
Pfannerstraße 75 D-88239 Wangen Telefoon:+49 (0) 700 33 66 99 50 Telefax: +49 (0) 700 33 66 99 51 Mailto: [email protected]
www.matrixps.eu
Service
Diehl AKO Stiftung & Co. KG
Pfannerstraße 75 Tel.:+49 (0) 700 33 66 99 22 Mailto:[email protected] D-88239 Wangen Fax+49 (0) 700 33 66 99 77
www.diehlako.com
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
