PLANTRONICS VISTA M12 User Manual

Vista

™

Universal Modular Amplifier M12

345 Encinal Street Santa Cruz CA 95060 Tel 1.800.544.4660 www.plantronics.com

User's Guide Guide d’ Utilisation Manual del Usuario Manual do Usuário

43600-01 (9•98)

welcome

to the Vista™ Universal

Modular Amplifier

from Plantronics

The Vista Universal Modular Amplifier adapts your telephone to a Plantronics headset and provides control of the sound through your headset. The Vista amplifier has built-in sound conditioning and protection.

This User Guide will help you install your Vista amplifier and learn its basic operations.

The Vista amplifier is not designed to work on telephones that have the dial pad in the handset or on cordless telephones.

PART I

PART II

Install in 4 easy Steps

Step 1: Install batteries. Step 2: Attach to phone and headset. Step 3: Set default settings. Step 4: Set telephone/amplifier

compatibility switch.

Learn the basics.

français

Modulaire Universel Vista

bienvenueà l’Amplificateur

L’amplificateur modulair e universel Vista adapte votr e téléphone à un casque Plantronics et contrôle le son arrivant à votre casque. L ’amplificateur Vista incorpor e un conditionnement et une protection du son.

L’amplificateur Vista n’est pas conçu pour fonctionner avec des téléphones ayant leur clavier dans le combiné ni avec les téléphones sans fil.

SECTION I Installation en 4 étapes faciles:

1. Installation des piles.

2. Rattachement au téléphone

et au casque.

3. Réglage des valeurs par défaut.

4. Réglage du commutateur

de compatibilité téléphone/amplificateur.

SECTION II Apprentissage du fonctionnement

de base.

™

de Plantronics®.

ii iii

español

Amplificador Modular Universal Vista Plantronics

bienvenidosal

™

El amplificador modular universal Vista adapta su teléfono al auricular de Plantronics y proporciona control de sonido a través de su auricular . El amplificador Vista cuenta con acondicionamiento y protección de sonido incorporado.

Esta guía del usuario le ayudará a instalar su amplificador Vista y a aprender su funcionamiento básico.

El amplificador Vista no ha sido diseñado para funcionar con teléfonos que tienen la almohadilla para marcar en el recibidor ni con teléfonos inalámbricos.

português

Modular Universal Vista™ da Plantronics

benvindoao Amplificador

O amplificador modular universal Vista se adapta o seu telefone no fone de ouvido da Plantronics e fornece um controle do som através do fone de ouvido. O amplificador Vista possui proteção e condicionamento de som embutido.

Este manual de usuário irá lhe ajudar a instalar o seu amplificador Vista e também a aprender suas operações básicas.

O amplificador Vista não foi desenhado para funcionar com telefones que tem o teclado de discagem no aparelho de mão e nem com os telefones sem fio.

PARTE I Instalación en 4 pasos sencillos

Paso 1: Instalación de las baterías. Paso 2: Modo de conectar

el teléfono y el auricular.

Paso 3: Programación de las

configuraciones básicas.

Paso 4: Modo de programar

el interruptor de

PARTE I Instalasse em 4 passos fáceis

Passo 1: Instalar as baterias. Passo 2: Conectar com o telefone

e fone de ouvido.

Passo 3: Selecione a configuração

predefinida.

PARTE I Passo 4: Configurar o botão

de compatibilidade do telefone/amplificador.

compatibilidad del teléfono/amplificador.

PARTE II Aprenda lo básico.

iv v

PARTE II Aprenda o básico

Vista

™

Universal Modular Amplifier

345 6 78

123

1 Battery Access Door

Panneau d’accès aux piles Puerta de acceso a la batería Entrada de acesso da bateria

2 Telephone/Amplifier

Compatibility Slide Switch Commutateur coulissant de

compatibilité Téléphone/Amplificateur Interruptor de compatibilidad

deslizante del Teléfono/Amplificador Interruptor de compatibilidade

do Telefone/Amplificador

3 Telephone/Amplifier

Compatibility Slide Switch Cover Couvercle de commutateur de

compatibilité Téléphone/Amplificateur Tapa deslizante del interruptor

de compatibilidad del teléfono /auricular

Tampa para o interruptor de compatibilidade do Telefone/Amplificador

4 Outgoing Volume Control

Contrôle du volume à l’émission Control del volumen de salida Controle de saída de volume

5 Incoming Volume Thumbwheel

Molette de volume à l’arrivée Rueda del volumen de entrada Tomada de entrada de volume

vi vii

6 Headset/Handset Selector

Sélecteur casque/combiné Selector de teléfono/auricular Seletor de aparelho de

mão/Fone de ouvido

7 Mute

Fonction ‘secret’ Silenciador Emudecedor

8 Headset Jack

Prise de casque Ficha para el auricular Entrada para fone de ouvido

1 Telephone Jack

Prise téléphonique Ficha para el teléfono Entrada do telefone

2 Screwdriver

Tournevis Destornillador Chave de fenda

3 Handset Jack

Prise du combiné Ficha para el auricular Entrada para o aparelho de mão

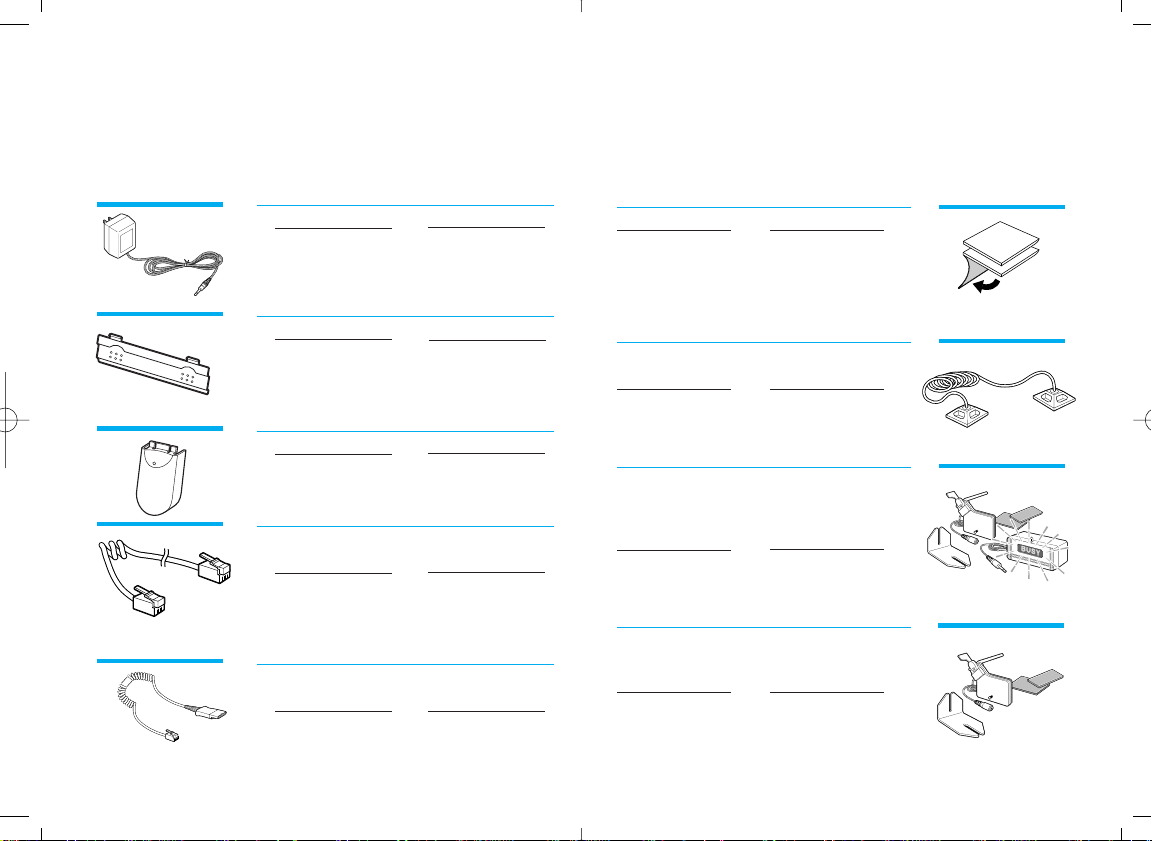

4 AC Power Supply Jack

Prise d’alimentation CA Ficha de suministro de energía

“AC” (corriente alterna) Entrada para corrente CA

5 AC Power Supply

Alimentation CA Suministro de energía AC Corrente CA

6 Amplifier to QD Coil Cable

Cordon extensible de l’amplificateur au QD

Del amplificador al cable espiralado del QD (dispositivo de desconexión rápida)

Amplificador para o fio espiral do QD (Quick Disconnect)

7 Amplifier to Telephone

Coil Cable Cordon extensible de

l’amplificateur au téléphone Del amplificador al cable espiralado

del teléfono Amplificador para o fio espiral de

telefone

connections

& features

branchement

& caractéristiques

Connect the Vista amplifier to your telephone as shown. Follow the four easy steps on the following pages for complete installation details.

Amplifier Features

•SoundGuard®Plus™Sound Compression protects you

•from harsh noises, such as fax tones

•Call Clarity

•Switch easily between headset and handset

•Incoming and outgoing volume control

•Mute

™

System improves incoming and outgoing sound

Brancher l’amplificateur Vista sur votre téléphone, comme indiqué. Suivre les quatre étapes faciles indiquées aux pages suivantes qui donnent les détails complets d’installation.

Caractéristiques de l’amplificateur

•La Compression de Son SoundGuard®Plus™protège

•vos oreilles contre les sons discordants, tels que la

•tonalité du fax.

•Le Système Call Clarity™améliore le son à l’arrivée et

•au départ.

•Permutation facile entre le casque et le combiné.

•Contrôle du volume à l’arrivée et au départ.

•Fonction ‘Secret’.

englishviii

français ix

conexiones

y rasgos

conexões

e características

Conecte el amplificador Vista a su teléfono según se indica. Siga los cuatro sencillos pasos en las páginas que aparecen a continuación para instalación detallada.

Rasgos del Amplificador

• La Compresión de Sonido SoundGuard®Plus™lo

• protege de sonidos ásperos, tales como tonos de fax

™

• El Sistema Call Clarity

mejora el sonido de entrada

• y salida

• Cambie fácilmente entre el auricular y el recibidor

• Control de volumen de entrada y salida

• Silenciador

Ligue o seu amplificador Vista ao seu telefone como está sendo mostrado. Siga os quatro passos nas próximas páginas para detalhes de uma instalação completa.

Caractéristiques de l’amplificateur

• SoundGuard®Compressão de Som lhe protege contra

• ruídos, assim como sinal de fax.

• Sistema Call Clarity

melhora o som de entrada

• e saída.

• Mudança fácil entre o aparelho de mão e fone

• de ouvido.

• Controle de volume de entrada e saída

• Emudecedor

español

português xix

PAR T

in 4 easy steps

install

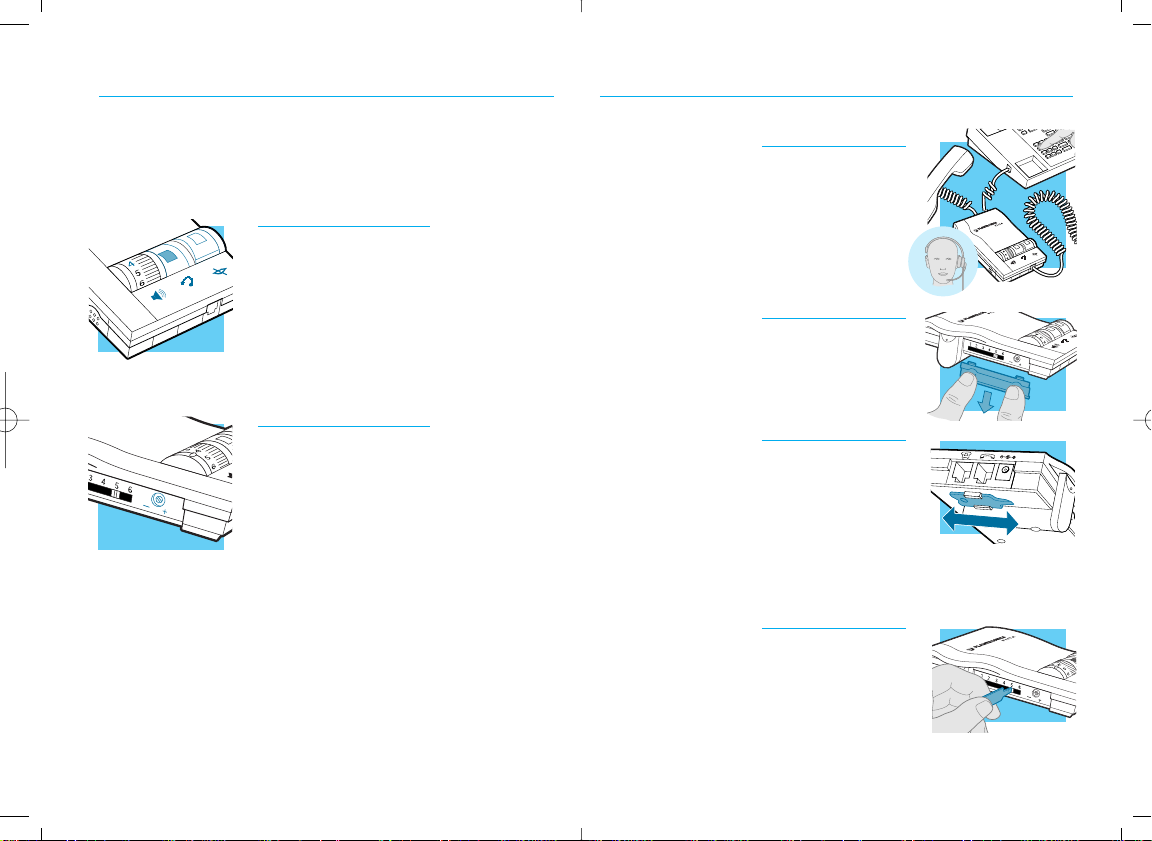

INSTALL IN 4 EASY STEPS

INSTALLATION EN 4 ÉTAPES FACILES

INSTALACIÓN EN 4 PASOS SENCILLOS

INSTALASSE EM 4 PASSOS FÁCEIS

INSTALL BATTERIES

INSTALLATION DES PILES

INSTALE LAS BATERÍAS

INSTALAR AS BATERIAS

ATTACH TO PHONE AND HEADSET

RATTACHEMENT AU TÉLÉPHONE ET AU CASQUE

CONECTE EL TELÉFONO Y AURICULAR

CONECTAR O APARELHO DE MÃO E FONE DE OUVIDO

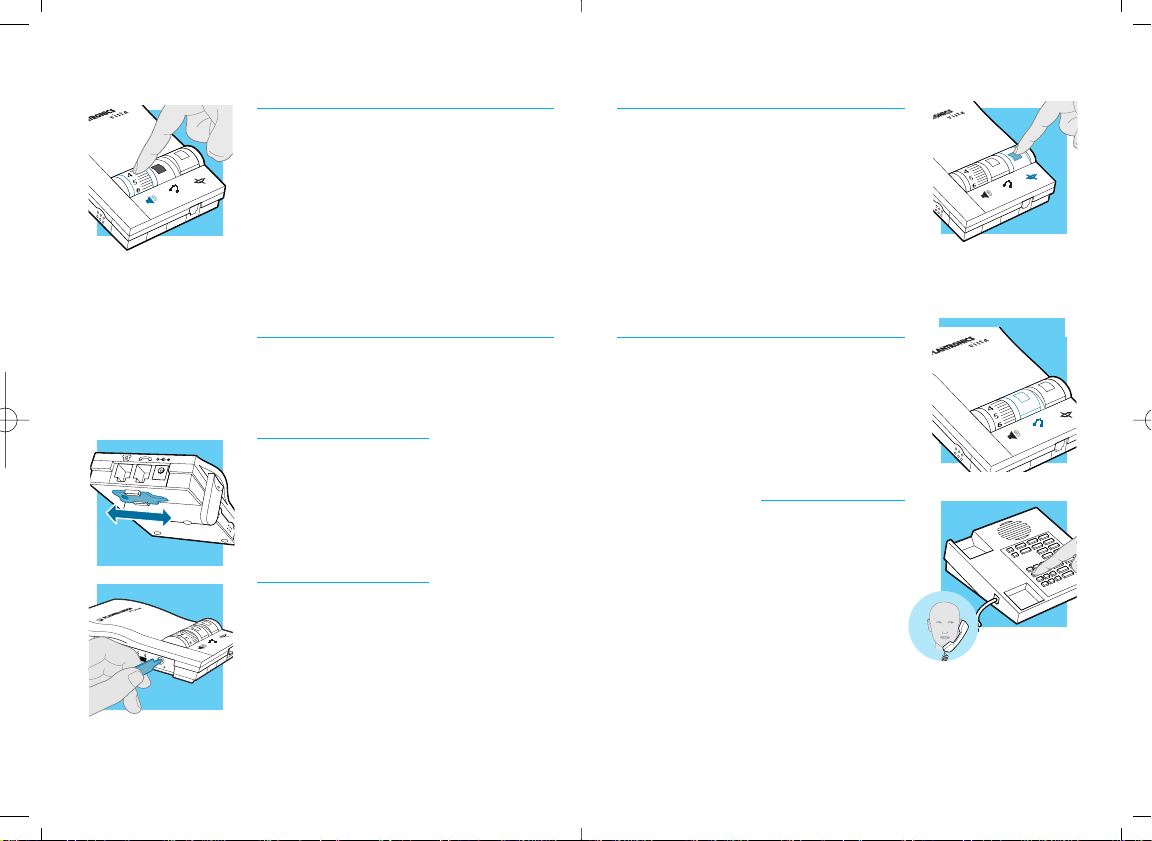

SET DEFAULT SETTINGS

RÉGLAGE DES VALEURS PAR DÉFAUT

PROGRAME LA CONFIGURACIÓN BÁSICA

SELECIONE A CONFIGURAÇÃO PREDEFINIDA

SET TELEPHONE/AMPLIFIER COMPATIBILITY SWITCH

RÉGLAGE DU COMMUTATEUR DE COMPATIBILITÉ TÉLÉPHONE/AMPLIFICATEUR

FIJE EL INTERRUPTOR DE COMPATIBILIDAD TELÉFONO/AMPLIFICADOR

SELECIONE A CONFIGURAÇÃO DO INTERRUPTOR DE TELEFONE/AMPLIFICADOR

1xii

INSTALLATION STEPS

STEP

install

batteries

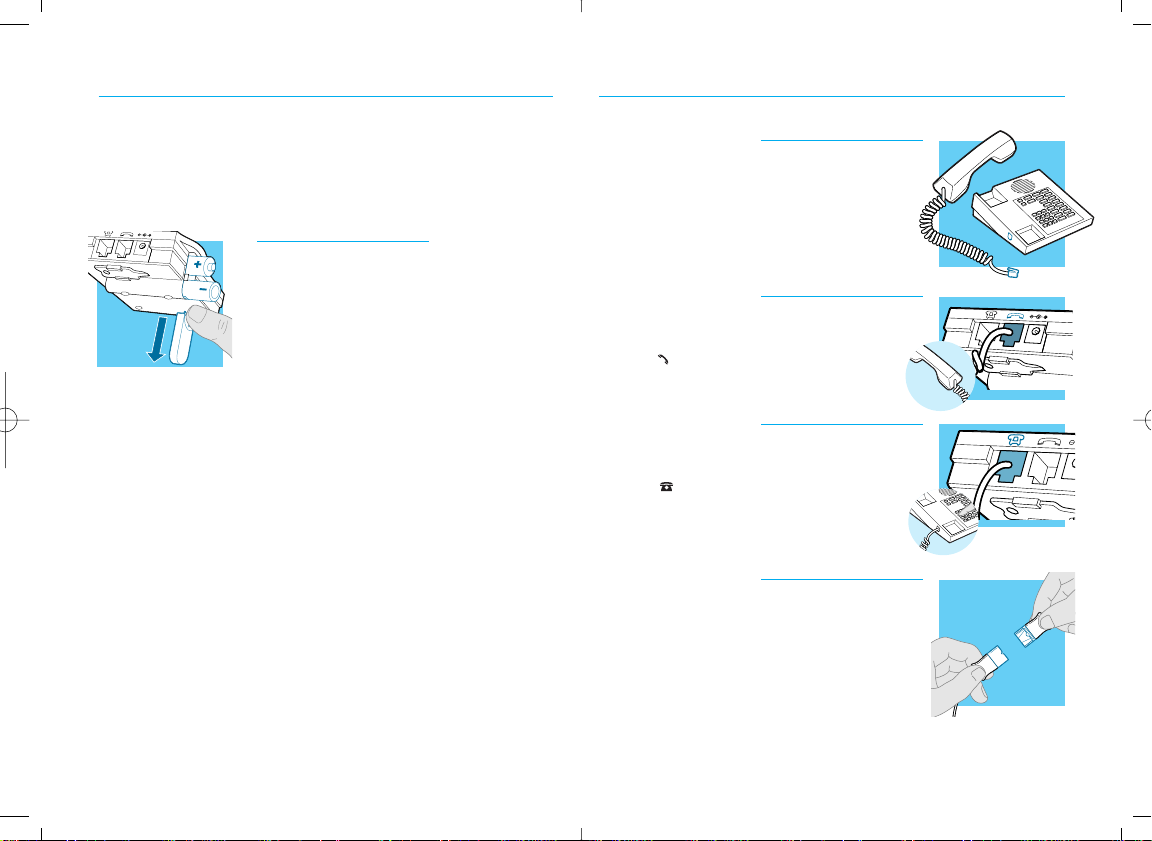

The Vista Amplifier requires power to work with most phones.

1. Remove the Battery Access Door located on the side of the amplifier by placing your thumb on the door and pushing down.

2. Install two AA alkaline batteries and replace the door.

3. You will hear three “beeps“ through the headset when the batteries are low.

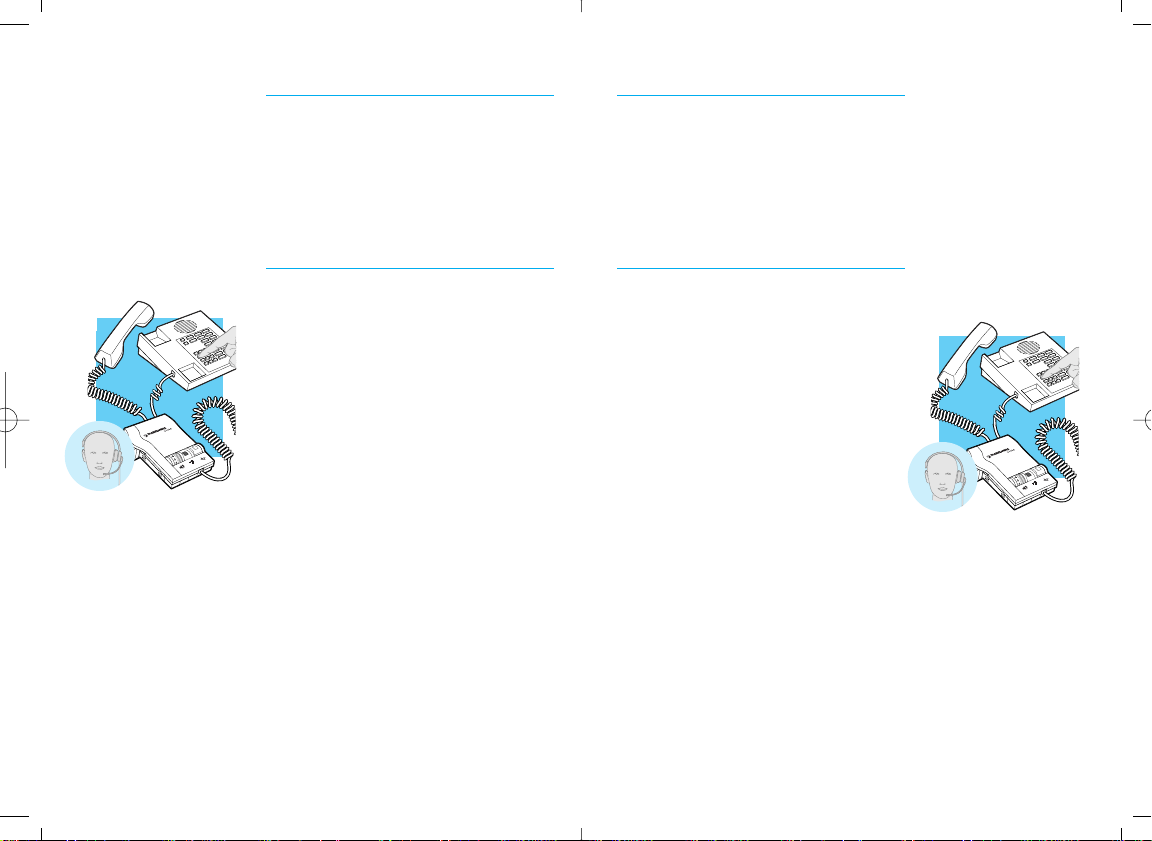

STEP

1. Unplug your telephone’s handset cord from the telephone base.

2. Plug your telephone’s handset cord into the Vista amplifier handset jack ( ).

3. Connect your telephone base to the Vista amplifier telephone jack ( ) using the short curly cord. On your telephone base, plug the short curly cord into the outlet normally used for your handset.

4. Plug the headset cord into the Quick Disconnect cord coming from the front of the amplifier .

The QD will allow you to disconnect the headset from the amplifier when you are not using the phone, or need to move away from the amplifier, while leaving your headset in place.

attach to

™

(QD) module on the long curly

phone and headset

english

3english2

ÉTAPES D’INSTALLATION

INSTALLATION STEPS

STEP

installation

L’amplificateur Vista nécessite une alimentation électrique pour fonctionner avec la plupart des téléphones.

1. Retirer le panneau d’accès aux piles situé sur le côté de l’amplificateur en plaçant le pouce sur le panneau et en poussant vers le bas.

2. Installer deux piles alcalines AA et refermer le panneau.

3. On entendra trois ‘bips’ dans le casque lorsque les piles seront faibles.

des piles

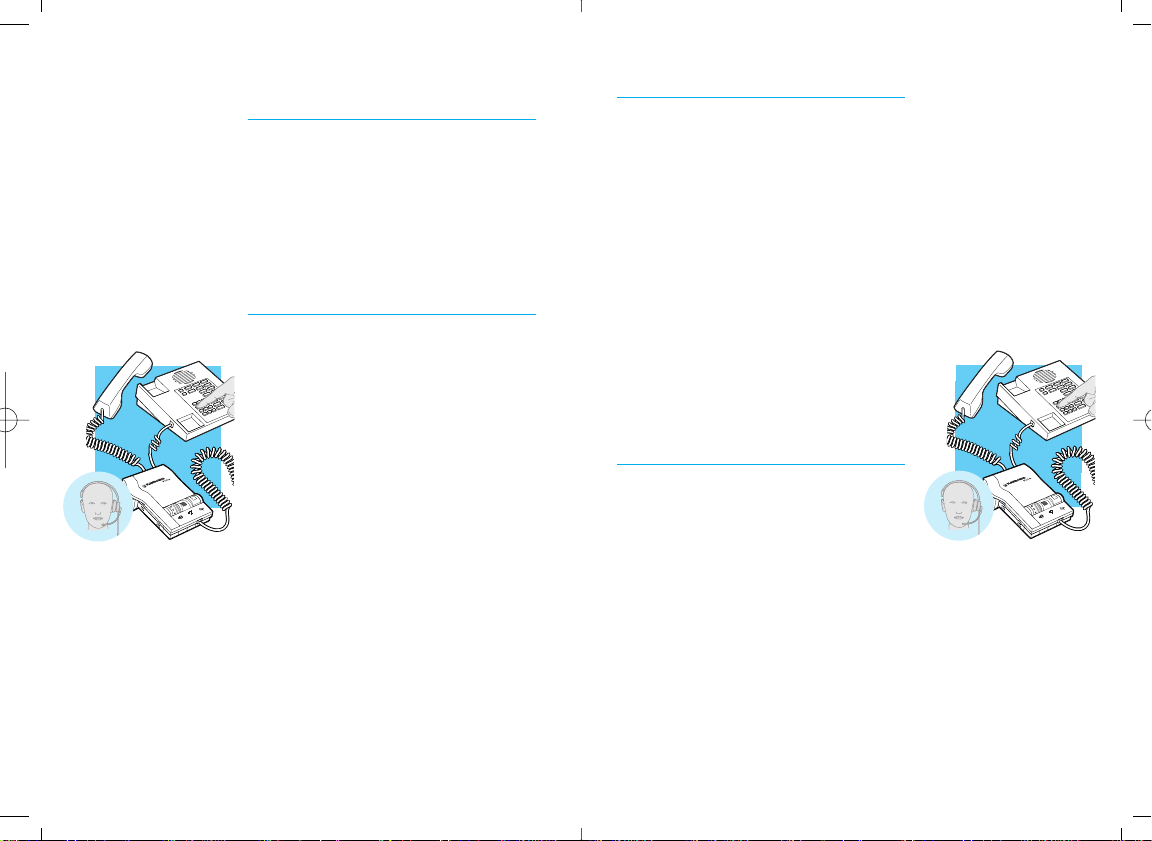

STEP

1. Débrancher le câble reliant le combiné de votre téléphone à sa base.

2. Brancher le câble du combiné de votre téléphone dans la prise de combiné ( ) de l’amplificateur Vista.

3. Brancher la base du téléphone dans la prise téléphonique ( ) de l’amplificateur Vista avec le cordon extensible court. Sur votre téléphone, brancher le cordon extensible court dans la prise servant normalement pour le combiné.

4. Brancher le cordon du casque dans le module Quick Disconnect long cordon extensible de l’amplificateur.

Ce QD vous permettra de débrancher le casque lorsque le téléphone n’est pas en service ou s’il est nécessaire de se déplacer loin de l’amplificateur avec le casque.

rattachement

au téléphone et au casque

™

(QD) sur le

français

5français4

INSTALLATION STEPS

STEP

instalación

de las baterías

El amplificador Vista requiere energía para funcionar con la mayoría de los teléfonos.

1. Quite la puerta de acceso a la batería ubicada al costado del amplificador colocando su pulgar sobre la puerta y empujando hacia abajo.

2. Instale dos baterías alcalinas AA y vuelva a colocar la puerta.

3. Usted escuchará tres "bips" a través del auricular cuando las baterías estén casi gastadas.

STEP

1. Desenchufe el recibidor del teléfono de la base del mismo.

2. Enchufe el cable recibidor en la ficha para el tubo del amplificador Vista ( ).

3. Conecte la base de su teléfono a la ficha de teléfono del amplificador Vista ( ) utilizando el cable corto ensortijado. Enchufe el cable corto ensortijado de la base de su teléfono en la toma normalmente utilizado para el tubo de su teléfono.

4. Enchufe el cable del auricular del módulo de Desconexión Rápida (QD) en el cable largo ensortijado del amplificador.

El QD le permitirá desconectar el auricular del amplificador cuando no esté utilizando el teléfono o cuando necesite alejarse del amplificador con su auricular puesto.

modo de conectar

e teléfono con el auricular

español

7español6
