Plantronics RIG 800HS User Manual

RIG 800 Series

User Guide

EN

Contents

Setup and basics

Fit
Setup PS4
Setup Xbox One
Setup PC
Charge
Adjust volume
Mute
Set EQ
Adjust mic monitoring

Support

3

7

2

Setup and basics

Your adapter comes pre-paired to your headset. After you adjust and
charge your headset and configure your adapter, power on your headset
and it’s ready to go.

Fit

Setup PS4

Your headset components easily snap into the headset frame to configure the best fit and sound.

The headband adjusts to three sizes (small, medium, large) by moving the earcups. To remove an
earcup, press the earcup to detach it from the headband.

NOTE Headband style may vary.

PS4

Connect your adapter to your system.

1

PS4

Power on your PS4 and Check for updates

2

Go to Settings > Sound and Screen > Audio Output Settings > Select Digital Out (Optical)

3

Go to Settings > Devices > Audio Devices > Output Devices Select Plantronics RIG800XX

4

3

Setup Xbox One

)

PS4 (slim version)

Connect your adapter to your system.

1

PS4

(slim version

Power on your PS4 and Check for updates

2

Go to Settings > Devices > Audio Devices > Output Devices Select Plantronics RIG800XX

3

Go to Settings > Devices > Audio Devices > Output to headphones > All audio

4

Connect your adapter to your system.

1

Xbox One

Power on your Xbox One and Check for updates

2

Go to Display and Sound > Kinect and Devices > Device Options > Assign

3

Connect your adapter to your system.

Setup PC

4

1

RIG 800HD and RIG 800HS only

IMPORTANT Optical cable connection is only for RIG 800HD and RIG 800HS.
RIG 800HX and RIG 800LX only: Ensure the switch on the back of the adapter is set to «PC.»

2

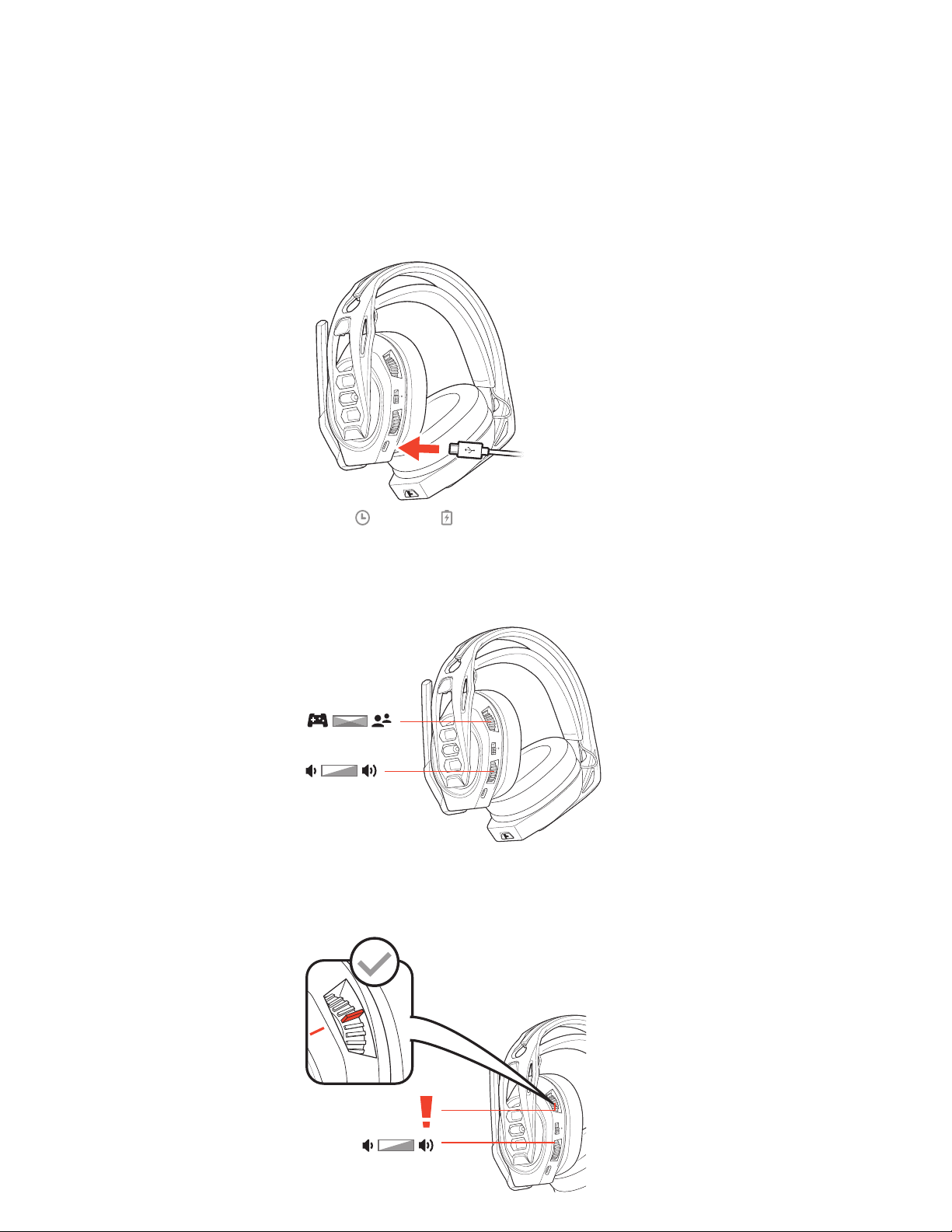

Charge

Adjust volume

It takes up to 4.5 hours to fully charge your headphones. The headset LED is red while charging
and turns off when complete.

04:30:00 = 1 00%

To increase or decrease the game and chat volume, adjust the top headset dial.

1

To increase or decrease the master volume, adjust the bottom headset dial.

2

IMPORTANT For the PS4 (slim version), set the top headset dial in the middle; game and chat remain

balanced. Use the bottom headset dial to increase or decrease the master volume.

5

Mute

Lift the boom to a full stop to mute the microphone.

CAUTION Do not force the boom past its upper or lower limits.

Set EQ

Adjust mic monitoring

Cycle through the EQ modes by tapping the EQ button.

Tap the EQ button and hear

one tone Pure EQ is our signature sound

two tones Seismic EQ boosts bass

three tones Intensify EQ focuses on detail sounds

four tones Vocal EQ emphasizes vocal frequencies

Press and hold the Mute button to cycle through mic monitoring levels. Mic monitoring lets you
hear your own voice in the headset.

EQ mode

R

Press and hold the Mute button
and hear

one tone None

two tones Low

three tones High

6

Mic monitoring level

Support

NEED MORE HELP?
www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON and RIG are trademarks of NACON. registered in the US and other countries. Manufactured under license from Dolby
Laboratories, Dolby and the double-D symbol are registerd trademarks of Dolby Laboratories. All other trademarks are the property of their
respective owners.

Patents pending.
208788-06 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

7

Série RIG 800

Guide d’utilisation

FR

8

Sommaire

Configuration et notions de base

Ajustement
Configuration avec une console PS4
Configuration avec une console Xbox One
Configuration avec un ordinateur
Charger
Régler le volume
Mode discrétion
Réglage de l’égalisation
Réglage du contrôle du micro

Assistance

3

7

9

Configuration et notions de base

Votre adaptateur est déjà associé à vos écouteurs. Après avoir ajusté et
chargé vos écouteurs, et avoir configuré votre adaptateur, allumez vos
écouteurs et vous êtes prêt.

Ajustement

Les composants s’enclenchent facilement sur le cadre des écouteurs afin de créer une configuration
optimale pour le son et votre confort.

Le serre-tête s’ajuste en trois tailles (petit, moyen, grand) en bougeant les oreillettes. Pour retirer
une oreillette, appuyez dessus afin de la détacher du serre-tête.

REMARQUE Le type de serre-tête peut varier.

Configuration avec une

console PS4

10

PS4

Branchez votre adaptateur à votre système.

1

PS4

Allumez votre PS4 et vérifiez les mises à jour

2

Sélectionnez Paramètres > Son et écran > Paramètres de sortie audio > Sélectionnez Sortie

3

numérique (optique)

Sélectionnez Paramètres > Appareils > Appareils audio > Appareils de sortie Sélectionnez

4

Plantronics RIG800XX

Configuration avec une

)

console Xbox One

PS4 (version Slim)

Branchez votre adaptateur à votre système.

1

PS4

(slim version

Allumez votre PS4 et vérifiez les mises à jour

2

Sélectionnez Paramètres > Appareils > Appareils audio > Appareils de sortie Sélectionnez

3

Plantronics RIG800XX

Sélectionnez Paramètres > Appareils > Appareils audio > Sortie vers l’écouteur > Toutes les données

4

audio

Branchez votre adaptateur à votre système.

1

Xbox One

Configuration avec un

ordinateur

Allumez votre Xbox One et vérifiez les mises à jour

2

Sélectionnez Écran et son > Kinect et appareils > Options de l’appareil > Attribuer

3

Branchez votre adaptateur à votre système.

1

RIG 800HD and RIG 800HS only

IMPORTANT La connexion par câble optique n’est possible que pour les écouteurs RIG 800HD et RIG

800HS.

Pour les écouteurs RIG 800HX et RIG 800LX seulement : Assurez-vous que le commutateur au

2

dos de l’adaptateur est réglé à « PC ».

11

Charger

Régler le volume

Il faut environ quatre heures et demie pour charger complètement les écouteurs. Le voyant des
écouteurs s’allume en rouge durant la charge, puis s’éteint lorsque la pile est complètement
chargée.

04:30:00 = 1 00%

Pour augmenter ou réduire le volume du jeu et du clavardage, utilisez le bouton supérieur des

1

écouteurs.
Pour augmenter ou réduire le volume principal, utilisez le bouton inférieur.

2

IMPORTANT Pour la console PS4 (version Slim), positionnez le bouton supérieur au milieu : le jeu et

le clavardage demeurent équilibrés. Utilisez le bouton du bas pour augmenter ou réduire le volume
principal.

12

Mode discrétion

Soulevez complètement la tige pour couper le son du micro.

AVERTISSEMENT Ne forcez pas la tige au-delà des limites supérieure et inférieure.

Réglage de l’égalisation

Réglage du contrôle du

micro

Parcourez les modes d’égalisation en appuyant une fois sur le bouton Égalisation.

Appuyez sur le bouton Égalisation
et écoutez

une tonalité Égalisation pure : notre signature sonore

deux tonalités Égalisation sismique, pour intensifier les graves.

trois tonalités Égalisation intense, pour mettre l’accent sur les détails
sonores.

quatre tonalités Égalisation vocale, pour mettre l’accent sur les fréquences
vocales.

Maintenez enfoncé le bouton de discrétion pour parcourir les niveaux de contrôle du micro. Le
contrôle du micro vous permet d’entendre votre propre voix dans vos écouteurs.

Mode EQ

R

Maintenez enfoncé le bouton de
discrétion et écoutez

une tonalité Aucun

deux tonalités Faible

trois tonalités Fort

Niveau de contrôle du micro

13

Assistance

BESOIN D’AIDE SUPPLÉMENTAIRE?
www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON et RIG sont des marques de commerce de NACON, déposées aux États-Unis et dans d’autres pays. Fabriqué sous licence
de Dolby Laboratories. Dolby et le symbole à double D sont des marques déposées de Dolby Laboratories. Les autres marques de commerce sont
la propriété de leur détenteur respectif.

Brevets en instance.
208788-12 (06.20)

14

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

RIG 800-Serie

Bedienungsanleitung

DE

Inhalt

Einrichtung und Grundlagen

Anpassung
Einrichtung PS4
Einrichtung für Xbox One
Einrichten des PCs
Laden
Lautstärke einstellen
Stummschaltung
EQ-Einstellungen
Anpassen der Mikrofonüberwachung

Support

3

7

16

Einrichtung und Grundlagen

Ihr Adapter ist werkseitig mit Ihrem Headset gepaart. Passen Sie einfach
Ihr Headset an und laden Sie es auf. Anschließend müssen Sie nur noch
den Adapter konfigurieren und schon ist Ihr Headset einsatzbereit.

Anpassung

Einrichtung PS4

Die Komponenten lassen sich einfach am Rahmen befestigen – für eine ideale Passform und
perfekten Klang.

Der Kopfbügel lässt sich durch Verschieben der Ohrkissen auf drei Größen einstellen (klein, mittel,
groß). Um die Ohrkissen vom Kopfbügel zu lösen, drücken Sie von Außen gegen das Ohrkissen.

HINWEIS Kopfbügeltyp kann variieren.

PS4

Verbinden Sie den Adapter mit Ihrem System.

1

PS4

Schalten Sie die PS4 ein und wählen Sie Nach Updates suchen

2

Gehen Sie zu Einstellungen > Klang und Bildschirm > Audio-Ausgabe-Einstellungen > Digitale

3

Ausgabe (optisch) wählen

Gehen Sie zu Einstellungen > Geräte > Audiogeräte > Ausgabegeräte. Wählen Sie Plantronics

4

RIG800XX.

17

Einrichtung für Xbox One

)

PS4 (flache Version)

Verbinden Sie den Adapter mit Ihrem System.

1

PS4

(slim version

Schalten Sie die PS4 ein und wählen Sie Nach Updates suchen.

2

Gehen Sie zu Einstellungen > Geräte > Audiogeräte > Ausgabegeräte. Wählen Sie Plantronics

3

RIG800X X.

Gehen Sie zu Einstellungen > Geräte > Audiogeräte > Ausgabe an Kopfhörer > Alle Audioquellen.

4

Verbinden Sie den Adapter mit Ihrem System.

1

Xbox One

Schalten Sie Ihre Xbox One ein und wählen Sie Nach Updates suchen.

2

Wählen Sie Anzeige und Ton > Kinect und Geräte > Geräteoptionen > Zuweisen.

3

Verbinden Sie den Adapter mit Ihrem System.

Einrichten des PCs

18

1

RIG 800HD and RIG 800HS only

WICHTIG Die optische Kabelverbindung ist nur für das RIG 800HD und RIG 800HS.
Nur RIG 800HX und RIG 800LX: Stellen Sie sicher, dass der Schalter auf der Rückseite des

2

Adapters auf „PC“ eingestellt ist.

Laden

Lautstärke einstellen

Es dauert bis zu 4,5 Stunden, bis Ihre Kopfhörer vollständig geladen sind. Die LED am Headset
leuchtet während des Ladevorgangs rot. Sie erlischt, sobald der Ladevorgang abgeschlossen ist.

04:30:00 = 1 00%

Zur Anpassung der Lautstärke beim Sprechen und Spielen drehen Sie das Rad oben am Headset.

1

Zur Anpassung der Master-Lautstärke drehen Sie das Rad unten am Headset.

2

WICHTIG Für die PS4 (flache Version) bewegen Sie das obere Drehrad in die Mitte, sodass Spiel und

Sprache ausgewogen sind. Verwenden Sie das untere Drehrad, um die Master-Lautstärke anzupassen.

19

Stummschaltung

Drehen Sie den Mikrofonarm bis zum Kopfbügel, um das Mikrofon stummzuschalten.

VORSICHT Drehen Sie den Mikrofonarm nicht weiter als bis zum Anschlag.

EQ-Einstellungen

Anpassen der

Mikrofonüberwachung

Cycle through the EQ modes by tapping the EQ button.

Drücken Sie die EQ-Taste, bis Sie
Folgendes hören:

einen Ton Pure EQ – unser unverkennbarer Sound

zwei Töne Seismic EQ – für kraftvolle Bässe

drei Töne Intensify EQ – für die detaillierte Wiedergabe

vier Töne Vocal EQ – zur idealen Wiedergabe von Sprachfrequenzen

Halten Sie die Stummschalttaste gedrückt, um zwischen den Mikrofonüberwachungspegeln zu
wechseln. Mit der Mikrofonüberwachung können Sie Ihre eigene Stimme im Headset hören.

EQ-Modus

R

20

Halten Sie die Stummschalttaste
gedrückt und hören Sie sich die
Tonwiedergabe an.

einen Ton Keine

zwei Töne Niedrig

drei Töne Hoch

Mikrofonüberwachungspegel

Support

BENÖTIGEN SIE WEITERE HILFE?
www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020NACON. NACON und RIG sind eingetragene Marken der NACON. in den USA und anderen Ländern Hergestellt unter Lizenz von Dolby
Laboratories, Dolby und das DD-Symbol sind eingetragene Marken der Dolby Laboratories. Alle anderen Markenzeichen sind Eigentum ihrer
jeweiligen Besitzer.

Patente angemeldet.
208788-04 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

21

RIG 800-serie

Gebruikershandleiding

NL

22

Inhoud

Installatie en basisinformatie

Pasvorm
PS4 installeren
XBox One instellen
Pc instellen
Opladen
Volume aanpassen
Mute
EQ instellen
Microfoonbewaking aanpassen

Ondersteuning

3

7

23

Installatie en basisinformatie

De adapter is reeds gekoppeld aan je headset. Nadat je je headset hebt
ingesteld en opgeladen en je adapter hebt ingesteld, schakel je je headset
in en kun je deze direct gebruiken.

Pasvorm

De onderdelen van je headset klikken eenvoudig in het headsetframe, zodat je snel een goede
pasvorm hebt en eenvoudig het geluid kunt instellen.

De hoofdbeugel kan in drie maten (klein, medium, groot) worden ingesteld door de oorschelpen te
bewegen. Om een oorschelp te verwijderen, druk je op de oorschelp om deze los te maken van de
hoofdbeugel.

OPMERKING OPMERKING De stijl van de hoofdband kan variëren.

24

PS4 installeren

PS4

Sluit de adapter aan op je systeem.

1

PS4

Schakel je PS4 in en controleer op updates

2

Ga naar Instellingen > Geluid en scherm > Instellingen voor audio-uitvoer > en selecteer Digitaal

3

uit (optisch)

Ga naar Instellingen > Apparaten > Audioapparaten > Uitvoerapparaten en selecteer Plantronics

4

RIG800XX

XBox One instellen

)

PS4 (slim-versie)

Sluit de adapter aan op je systeem.

1

PS4

(slim version

Schakel je PS4 in en controleer op updates

2

Ga naar Instellingen > Apparaten > Audioapparaten > Uitvoerapparaten en selecteer Plantronics

3

RIG800X X

Ga naar Instellingen > Apparaten > Audioapparaten > Uitvoer naar hoofdtelefoon > Alle audio

4

Sluit de adapter aan op je systeem.

1

Xbox One

Pc instellen

Schakel je Xbox One in en Controleer op updates

2

Ga naar Beeld en geluid > Kinect en apparaten > Apparaatopties > Toewijzen

3

Sluit de adapter aan op je systeem.

1

RIG 800HD and RIG 800HS only

BELANGRIJK Optische kabelverbinding is alleen bestemd voor RIG 800HD en RIG 800HS.

Alleen RIG 800HX en RIG 800LX: zorg ervoor dat de schakelaar op de achterkant van de adapter

2

is ingesteld op ‘pc’.

25

Opladen

Volume aanpassen

Het duurt maximaal 4,5 uur om de koptelefoon volledig op te laden. Het lampje van de headset is
rood tijdens het opladen en gaat uit wanneer het opladen is voltooid.

04:30:00 = 1 00%

Pas de bovenste headsetknop aan om het game- en chatvolume te verhogen of te verlagen.

1

Pas de onderste headsetknop aan om het hoofdvolume te verhogen of te verlagen.

2

26

BELANGRIJK Stel voor de PS4 (slim-versie) de bovenste headsetknop in op de middelste stand, zodat

game- en chatgeluiden in balans blijven. Gebruik de onderste headsetknop om het hoofdvolume te
verhogen of te verlagen.

Mute

Duw de verlengde microfoon helemaal omhoog om de microfoon te muten.

LET OP Duw de verlengde microfoon niet voorbij de boven- of ondergrens.

EQ instellen

Microfoonbewaking

aanpassen

Blader door de EQ-modi door op de EQ-knop te tikken.

Tik op de EQ-knop en luister

één toon Pure EQ is ons kenmerkende geluid

twee tonen Seismische EQ versterkt de bas

drie tonen Intensieve EQ versterkt details

vier tonen EQ voor stemmen benadrukt stemfrequenties

Houd de muteknop ingedrukt om door de microfoonbewakingsniveaus te bladeren. Met
microfoonbewaking hoort u uw eigen stem in de headset.

EQ-modus

R

Houd de muteknop ingedrukt en
hoor

één toon Geen

twee tonen Laag

drie tonen Hoog

Microfoonbewakingsniveau

27

Ondersteuning

28

HULP NODIG?
www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON en RIG zijn handelsmerken van NACON. gedeponeerd in de VS en andere landen. Dolby en het dubbel-Dsymbool zijn
gedeponeerde handelsmerken van Dolby Laboratories en worden gefabriceerd onder licentie van Dolby Laboratories. Alle overige handelsmerken
zijn het eigendom van hun respectieve eigenaren.

Octrooien in aanvraag.
208788-19 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

Serie RIG 800

Guía del usuario

ES

Índice

Ajuste y conceptos básicos

Ajuste
Ajuste para PS4
Configuración de Xbox One
Ajuste para PC
Carga
Ajustar el volumen
Silencio
Ajuste del EQ
Ajuste de supervisión del micrófono

Asistencia

3

7

30

Ajuste y conceptos básicos

El adaptador viene previamente emparejado al auricular. Después de
ajustar, cargar el auricular y configurar el adaptador, puede encender el
auricular para comenzar a usarlo.

Ajuste

Los componentes del auricular se ajustan fácilmente en el marco del auricular para configurar el de
la mejor forma el ajuste y el sonido.

Cuando mueve los auriculares, la diadema se adapta a tres tamaños (pequeño, mediano, grande).
Para quitar un auricular, presiónelo para liberarlo de la diadema.

NOTA El estilo de diadema puede variar.

Ajuste para PS4

PS4

Conecte el adaptador al sistema.

1

PS4

Encienda su PS4 y vaya a Check for updates (buscar actualizaciones)

2

Ve a Settings (configuración) > Sound and Screen (sonido y pantalla) > Audio Output Settings

3

(configuración de salida de audio) > Select Digital Out (Optical) (seleccionar salida digital [óptica])

Ve a Settings (configuración) > Devices (dispositivos) > Audio Devices (dispositivos de audio) >

4

Output Devices (dispositivos de salida) Selecciona Plantronics RIG800XX

31

Configuración de Xbox

)

One

PS4 (versión Slim)

Conecte el adaptador al sistema.

1

PS4

(slim version

Encienda su PS4 y vaya a Check for updates (buscar actualizaciones)

2

Ve a Settings (configuración) > Devices (dispositivos) > Audio Devices (dispositivos de audio) >

3

Output Devices (dispositivos de salida) Selecciona Plantronics RIG800XX

Ve a Settings (configuración) > Devices (dispositivos) > Audio Devices (dispositivos de audio) >

4

Output to headphones (salida a auriculares) > All audio (todo el audio)

Conecte el adaptador al sistema.

1

Xbox One

Encienda su Xbox One y vaya a Check for updates (buscar actualizaciones)

2

Vaya a Display and Sound (pantalla y sonido) > Kinect and Devices (Kinect y dispositivos) > Device

3

Options (opciones de dispositivos) > Assign (asignar)

Conecte el adaptador al sistema.

Ajuste para PC

32

1

RIG 800HD and RIG 800HS only

IMPORTANTE La conexión de cable óptica solo funciona con RIG 800HD y RIG 800HS.
Solo para RIG 800HX y RIG 800LX: asegúrate de que el interruptor ubicado en la parte posterior

2

del adaptador esté configurado en «PC».

Carga

Ajustar el volumen

La carga completa de los auriculares demora hasta 4,5 horas. Las luces LED del auricular
permanecen de color rojo durante la carga y se apagan cuando se completa.

04:30:00 = 1 00%

Para aumentar o disminuir el volumen de juego y del chat, ajuste el cuadrante de volumen superior

1

del auricular.
Para aumentar o disminuir el volumen principal, ajuste el cuadrante de volumen inferior del

2

auricular.

IMPORTANTE Para la versión de PS4 (Slim), establezca el cuadrante del auricular superior en el medio;

el juego y el chat permanecerán balanceados. Utilice el cuadrante del auricular inferior para aumentar o
disminuir el volumen principal.

33

Silencio

Levante el brazo hasta un tope final para silenciar el micrófono.

PRECAUCIÓN No fuerce el brazo del micrófono más allá del tope superior o inferior.

Ajuste del EQ

Ajuste de supervisión del

micrófono

Cambie a través de los modos de EQ con el botón EQ.

Toque el botón EQ y escuche

un tono El EQ puro es nuestro sonido característico

dos tonos El EQ sísmico refuerza los bajos

tres tonos El EQ de intensificación se enfoca en los sonidos de detalle

cuatro tonos El EQ vocal enfatiza las frecuencias vocales

Mantén presionado el botón de silencio para revisar los niveles de supervisión del micrófono. La
supervisión del micrófono te permite escuchar tu propia voz en el auricular.

Modo de EQ

R

34

Mantén presionado el botón de
silencio y escucha

un tono Ninguna

dos tonos Bajo

tres tonos Alto

Nivel de supervisión del micrófono

Asistencia

¿NECESITA MÁS AYUDA?
www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON y RIG son marcas comerciales de NACON. registradas en EE. UU. y en otros países. Fabricado bajo licencia de Dolby
Laboratories, Dolby y el símbolo de la doble D son marcas comerciales registradas de Dolby Laboratories. Todas las demás marcas registradas son
propiedad de sus respectivos propietarios.

Patentes en trámite.
208788-09 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

35

RIG serie 800

Guida dell’utente

IT

Sommario

Configurazione e informazioni di base

Regolazione
Configurazione per PS4
Configurazione per Xbox One
Configurazione per il PC
Ricarica
Regolare il volume
Esclusione microfono
Impostazione dell’EQ
Monitoraggio della regolazione del microfono

Supporto

3

7

37

Configurazione e informazioni di base

L’adattatore fornito è già associato alle cuffie. Dopo aver regolato e
caricato le cuffie e configurato l’adattatore, per utilizzare le cuffie è
sufficiente accenderle.

Regolazione

I componenti della cuffia si adattano facilmente alla struttura per configurare al meglio acustica e
vestibilità.

L’archetto si regola su tre dimensioni (piccola, media, grande) spostando i cuscinetti. Per rimuovere
un cuscinetto, premere su di esso in modo da staccarlo dall’archetto.

NOTA Lo stile della fascia può variare.

Configurazione per PS4

38

PS4

Collegare l’adattatore al sistema.

1

PS4

Accendere la console PS4 e controllare la presenza di aggiornamenti

2

Andare a Impostazioni > Sound and Screen (Audio e schermata) > Impostazioni di uscita audio >

3

Select Digital Out (Optical) (Seleziona uscita digitale (ottica))

Andare a Impostazioni > Devices (Dispositivi) > Audio Devices (Dispositivi audio) > Output Devices

4

(Dispositivi di output) e selezionare Plantronics RIG800XX

Configurazione per Xbox

)

One

PS4 (versione Slim)

Collegare l’adattatore al sistema.

1

PS4

(slim version

Accendere la console PS4 e controllare la presenza di aggiornamenti

2

Andare a Impostazioni > Devices (Dispositivi) > Audio Devices (Dispositivi audio) > Output Devices

3

(Dispositivi di output) e selezionare Plantronics RIG800XX

Andare a Impostazioni > Devices (Dispositivi) > Audio Devices (Dispositivi audio) > Uscita cuffie > All

4

audio (Tutto l’audio)

Collegare l’adattatore al sistema.

1

Xbox One

Configurazione per il PC

Accendere la console Xbox e controllare la presenza di aggiornamenti

2

Andare a Display and Sound (Visualizzazione e audio) > Kinect and Devices (Kinect e dispositivi) >

3

Device Options (Opzioni dispositivo) > Assign (Assegna)

Collegare l’adattatore al sistema.

1

RIG 800HD and RIG 800HS only

IMPORTANTE La connessione con cavo ottico è solo per i modelli RIG 800HD e RIG 800HS.

Solo RIG 800HX e RIG 800LX: verificare che l’interruttore sul retro dell’adattatore sia impostato

2

su «PC».

39

Ricarica

Regolare il volume

Per la ricarica completa delle cuffie sono necessarie fino a 4,5 ore. Il LED delle cuffie è rosso
durante la ricarica e si spegne quando sono completamente cariche.

04:30:00 = 1 00%

Per aumentare o diminuire il volume di gioco e della chat, regolare la manopola nella parte

1

superiore della cuffia.
Per aumentare o diminuire il volume generale, regolare la manopola nella parte inferiore della

2

cuffia.

40

IMPORTANTE per PS4 (versione Slim), impostare al centro la manopola nella parte superiore della

cuffia; il volume di gioco e della chat rimane bilanciato. Utilizzare la manopola nella parte inferiore della
cuffia per aumentare o diminuire il volume generale.

Esclusione microfono

Sollevare completamente l’asta per silenziare il microfono.

AVVERTENZA Non forzare l’asta oltre i limiti superiore o inferiore.

Impostazione dell’EQ

Monitoraggio della

regolazione del microfono

Scorrere tra le modalità EQ toccando il pulsante EQ.

Toccare il pulsante EQ e ascoltare

un segnale acustico EQ puro è il nostro suono distintivo

due segnali acustici EQ potente incrementa i bassi

tre segnali acustici EQ intenso si concentra sui dettagli audio

quattro segnali acustici EQ vocale enfatizza le frequenze vocali

Tenere premuto il pulsante di disattivazione del microfono e scorrere tra i livelli di monitoraggio
del micorfono. La funzione di monitoraggio del microfono consente di ascoltare la propria voce in
cuffia.

Modalità EQ

R

Tenere premuto il pulsante del
microfono e scoltare

un segnale acustico Nessuno

due segnali acustici Basso

tre segnali acustici Alto

Livello di monitoraggio del microfono

41

Supporto

42

ULTERIORI INFORMAZIONI
www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON e RIG sono marchi di NACON. registrati negli Stati Uniti e in altri paesi. Prodotto su licenza da Dolby Laboratories, Dolby
e il simbolo doppio-D sono marchi registrati di Dolby Laboratories. Tutti gli altri marchi sono di proprietà dei rispettivi proprietari.

Brevetti in attesa di approvazione.
208788-16 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

Серия RIG 800

Руководство пользователя

RU

Комплект поставки

Настройка и основные сведения

Регулировка
Настройка для использования с PS4
Настройка для использования с Xbox One
Настройка для использования с PC
Зарядка
Регулировка уровня громкости
Отключение звука
Настройка эквалайзера
Настройка мониторинга микрофона

Поддержка

3

7

44

Настройка и основные сведения

Адаптер поставляется сопряженным с гарнитурой. После
выполнения настройки и зарядки гарнитуры и конфигурации
адаптера включите гарнитуру, и она будет готова к работе.

Регулировка

Благодаря простоте крепления компонентов на каркас гарнитуры ее можно легко
отрегулировать для обеспечения наиболее удобного положения и наилучшего звучания.

Оголовье можно отрегулировать под один из трех размеров (маленький, средний,
большой) путем перемещения чашек наушников. Чтобы снять чашку наушников с оголовья,
следует нажать на нее.

ПРИМЕЧАНИЕ Тип оголовья может отличаться.

Настройка для

использования с PS4

PS4

Подключите адаптер к системе.

1

PS4

Включите PS4 и выберите Check for updates (Проверить наличие обновлений)

2

Перейдите в раздел Settings (Настройки) > Sound and Screen (Звук и экран) > Audio

3

Output Settings (Настройки вывода аудио) > Выберите Digital Out (Optical) (Цифровой
вывод (оптический))

Перейдите в раздел Settings (Настройки) > Devices (Устройства) > Audio Devices

4

(Аудиоустройства) > Output Devices (Устройства вывода) Выберите Plantronics RIG800XX

45

Настройка для

)

использования с

Xbox One

PS4 (компактная версия)

Подключите адаптер к системе.

1

PS4

(slim version

Включите PS4 и выберите Check for updates (Проверить наличие обновлений)

2

Перейдите в раздел Settings (Настройки) > Devices (Устройства) > Audio Devices

3

(Аудиоустройства) > Output Devices (Устройства вывода) Выберите Plantronics RIG800XX

Перейдите в раздел Settings (Настройки) > Devices (Устройства) > Audio Devices

4

(Аудиоустройства) > Output to headphones (Вывод на наушники) > All audio (Все аудио)

Подключите адаптер к системе.

1

Xbox One

Настройка для

использования с PC

46

Включите Xbox One и выберите Check for updates (Проверить наличие обновлений)

2

Перейдите в раздел Display and sound (Экран и звук) > Kinect and devices (Kinect и

3

устройства) > Device Options (Параметры устройства) > Assign (Назначить)

Подключите адаптер к системе.

1

RIG 800HD and RIG 800HS only

ВНИМАНИЕ! Подключение с помощью оптического кабеля предусмотрено только для RIG

800HD и RIG 800HS.

Только RIG 800HX и RIG 800LX: убедитесь, что переключатель на задней панели

2

адаптера установлен на PC (ПК).

Зарядка

Регулировка уровня

громкости

Полная зарядка аккумулятора наушников занимает до 4,5 часов. Во время зарядки
светодиодный индикатор гарнитуры горит красным, а по ее завершении выключается.

04:30:00 = 1 00%

Увеличить или уменьшить громкость звукового сопровождения игры и чата можно с

1

помощью верхнего регулятора на гарнитуре.

Увеличить или уменьшить общий уровень громкости можно с помощью нижнего

2

регулятора на гарнитуре.

ВНИМАНИЕ! PS4 (компактная версия): установите верхний регулятор на гарнитуре

по центру; звуковое сопровождение игры и чата остаются сбалансированными. Для
увеличения или уменьшения общего уровня громкости используйте нижний регулятор
на гарнитуре.

47

Отключение звука

Чтобы отключить звук микрофона, поднимите штангу микрофона до упора.

ОСТОРОЖНО Не пытайтесь перемещать штангу микрофона дальше предельного

верхнего или нижнего положения.

Настройка эквалайзера

Настройка мониторинга

микрофона

Режимы эквалайзера можно переключать с помощью кнопки эквалайзера.

После нажатия кнопки
эквалайзера вы услышите

один сигнал Pure EQ (Четкий) является нашим фирменным звуком

два сигнала Seismic EQ (Мощный) обеспечивает усиление низких
частот

три сигнала Intensify EQ (Насыщенный) позволяет обратить
внимание на различные звуковые оттенки

четыре сигнала Vocal EQ (Речь) обеспечивает акцентирование на речи

Нажмите и удерживайте кнопку отключения звука для переключения между уровнями
мониторинга микрофона. Функция мониторинга микрофона позволяет слышать
собственный голос в гарнитуре.

Режим EQ

R

48

Нажмите и удерживайте
кнопку отключения звука,
чтобы услышать

один сигнал Нет

два сигнала Низкий

три сигнала Высокий

уровень мониторинга микрофона

Поддержка

ТРЕБУЕТСЯ ПОМОЩЬ?

www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON и RIG являются товарными знаками компании NACON. зарегистрированными в США и других странах.
Изготовлено по лицензии компании Dolby Laboratories. Dolby и символ с двойной буквой D являются зарегистрированными
товарными знаками компании Dolby Laboratories. Все остальные товарные знаки являются собственностью соответствующих
компаний.

Патенты заявлены.
208788-25 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

49

RIG 800 系列

用户指南

ZH-CN

内容

设置与基本用法

配戴调整
设置 PS4
设置 Xbox One
设置 PC
充电
调整音量
静音
设置 EQ
调整麦克风监控

支持

3

7

51

设置与基本用法

您的适配器和您的耳机已预先配对。对耳机进行调整和充电并配置适
配器后，开启耳机即可使用。

配戴调整

您的耳机组件可轻松卡入耳机框架，以便配置最适合您的贴合度和音质。

移动耳罩即可将头带部分调节为三个尺寸（小、中、大）。若要移动耳罩，请按住按 照，使
其从头带上脱离。

注 头带佩戴方式可能有所不同。

52

设置 PS4

PS4

将适配器连接到系统。

1

PS4

开启 PS4 并检查更新

2

转至设置 > 声音和屏幕 > 音频输出设置 > 选择数字输出（可选）

3

转至设置 > 设备 > 音频设备 > 输出设备 选择 Plantronics RIG800XX

4

设置 Xbox One

)

P S 4（ 纤 薄 款 ）

将 适 配 器 连 接 到 系 统。

1

PS4

(slim version

开启 PS4 并检查更新

2

转至设置 > 设备 > 音频设备 > 输出设备 选择 Plantronics RIG800XX

3

转至设置 > 设备 > 音频设备 > 输出到耳机 > 所有音频

4

将 适 配 器 连 接 到 系 统。

1

Xbox One

设置 PC

开启 Xbox One 并检查更新

2

转至显示和声音 > Kinect 和设备 > 设备选项 > 分配

3

将 适 配 器 连 接 到 系 统。

1

RIG 800HD and RIG 800HS only

重要 光缆连接仅适用于 RIG 800HD 和 RIG 800HS。

仅适用于 RIG 800HX 和 RIG 800LX：确保适配器背面的开关设置为“PC”。

2

53

充电

调整音量

耳机充满电最长需要 4.5 小时。耳机 LED 在充电时呈红色亮起，在充满电后熄灭。

04:30:00 = 1 00%

要增大或降低游戏和聊天音量，请调整顶部的耳机拨盘。

1

要增大或降低主音量，请调整底部的耳机拨盘。

2

54

重要 对于 PS4（纤薄款），将顶部的耳机拨盘调至中间位置；游戏和聊天保持音量均 衡。使用

底部的耳机拨盘增大或降低主音量。

静音

将麦克风杆提升到最大程度可使麦克风静音。

警告 不要将麦克风杆拉高到高于上限或拉低到低于下限。

设置 EQ

调整麦克风监控

轻触 EQ 按钮可循环切换 EQ 模式。

轻触 EQ 按钮并聆听

一种音调 纯净 EQ 是我们的标志性音效

两种音调 震撼 EQ 可增强低音

三种音调 强化 EQ 侧重于声音细节

四种音调 声音 EQ 侧重于声音频率

按住“静音”按钮可循环切换麦克风监控级别。麦克风监控功能使您可以在耳机中听到 自己的
声音。

EQ 模式

R

按住“静音”按钮并聆听

一种音调 无

两种音调 低

三种音调 高

麦克风监控级别

55

支持

56

需要更多帮助？

www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON 和 RIG 是 NACON. 在美国和其他国家/地区注册的商标。其生产已获得 Dolby Laboratories 的许可。Dolby
和双 D 符号均是 Dolby Laboratories 的注册商标。其他所有商标都是其相应所有者的财产。

专利申请中。
208788-29 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

RIG 800 시리즈

사용자 설명서

KO

목차

설정 및 기본 사항

착용
PS4 설정
Xbox One 설정
PC 설정
충전
볼륨 조절
음소거
EQ 설정
마이크 감지 조정

지원

3

7

58

설정 및 기본 사항

어댑터는 헤드셋에 미리 페어링되어 있습니다. 헤드셋을 조정 및 변경
하고 어댑터를 구성한 다음 헤드셋을 켜면 사용 준비가 완료됩니다.

착용

헤드셋 프레임에 구성품을 손쉽게 장착하여 최적의 착용감과 사운드를 구현할 수 있습니 다.

헤드밴드는 이어컵을 움직여 세 가지 크기(소, 중 대)로 조절할 수 있습니다. 이어컵을 분리 하려면
이어컵을 눌러 헤드밴드로부터 분리합니다.

참고 헤드밴드 스타일은 바뀔 수 있습니다.

PS4 설정

PS4

시스템에 어댑터를 연결합니다.

1

PS4

PS4의 전원을 켜고 업데이트 확인을 합니다.

2

설정 > 사운드와 화면 > 오디오 출력 설정 > DIGITAL OUT (OPTICAL)으로 이동합니다.

3

설정 > 장치 > 오디오 장치 > 출력 장치로 이동하고 Plantronics RIG800XX를 선택합니다.

4

59

Xbox One 설정

)

PS4(슬림 버전)

시스템에 어댑터를 연결합니다.

1

PS4

(slim version

PS4의 전원을 켜고 업데이트 확인을 합니다.

2

설정 > 장치 > 오디오 장치 > 출력 장치로 이동하고 Plantronics RIG800XX를 선택합니다.

3

설정 > 장치 > 오디오 장치 > 헤드폰에 출력 > 모든 오디오로 이동합니다.

4

시스템에 어댑터를 연결합니다.

1

Xbox One

60

PC 설정

Xbox One의 전원을 켜고 업데이트 확인을 합니다.

2

디스플레이 및 사운드 > 키넥트 및 장치 > 장치 옵션 > 할당으로 이동합니다.

3

시스템에 어댑터를 연결합니다.

1

RIG 800HD and RIG 800HS only

중요 광케이블 연결은 RIG 800HD 및 RIG 800HS에서만 가능합니다.

RIG 800HX 및 RIG 800LX만 해당: 어댑터 뒷면의 스위치가 «PC»로 설정되어 있는지 확인하

2

십시오.

충전

볼륨 조절

헤드폰을 완전히 충전하는 데에는 최대 4.5시간이 소요됩니다. 충전 중에는 헤드셋 LED가
빨간색으로 표시되고 충전이 완료되면 꺼집니다.

04:30:00 = 1 00%

게임 및 채팅 볼륨을 높이거나 줄이려면 상단 헤드셋 다이얼을 조절합니다.

1

마스터 볼륨을 높이거나 줄이려면 하단 헤드셋 다이얼을 조절합니다.

2

중요 PS4(슬림 버전)의 경우 상단 헤드셋 다이얼을 중간으로 설정하여 게임과 채팅 볼륨의 균형을

맞춥니다. 하단 헤드셋 다이얼을 사용하여 마스터 볼륨을 높이거나 낮춥니다.

61

음소거

마이크를 음소거하려면 붐을 끝까지 올리십시오.

주의 붐을 끝까지 강제로 올리거나 내리지 마십시오.

EQ 설정

마이크 감지 조정

EQ 버튼을 눌러 EQ 모드로 돌아갑니다.

EQ 버튼을 누르면 EQ 모드

신호음 한 번 Pure EQ는 Plantronics 특유의 사운드입니다.

신호음 두 번 웅장한 EQ가 저음을 극대화합니다.

신호음 세 번 강렬한 EQ가 사운드의 디테일에 집중합니다.

신호음 네 번 음성 EQ 가 음성 주파수를 강조합니다.

음소거 버튼을 길게 눌러서 마이크 감지 레벨을 바꿀 수 있습니다. 마이크 감지는 헤드셋에 서 사용자의
음성을 들을 수 있게 하는 기능입니다.

신호음이 들립니다.

R

62

음소거 버튼을 길게 눌러서
들어보십시오.

신호음 한 번 없음

신호음 두 번 낮게

신호음 세 번 높게

마이크 감지 레벨

지원

설명서로는 부족하세요?

www.nacongaming.com

Headquarter

NACONG GAMING, Inc

10400 NE 4
Bellevue, WA 98004 USA

([phone]

©2020 NACON. NACON 및 RIG는 미국 및 기타 국가에서 등록된 NACON. 의 상표입니다. Dolby Laboratories의 라이센스를 허가 받아 제조되었으며,
Dolby 및 이중 D 기호는 Dolby Laboratories의 등록 상표입니다. 기타 모든 상표는 해당 소유권자의 자산입니다.

특허 출원 중.
208788-18 (06.20)

th

Street, Suite 500,

NACON

396 466 Rue de la Voyette
CRT2 59273 Fretin
FRANCE

63
