Page 1
Plantronics Explorer® серия 200
Руководство пользователя
Page 2
Введение
Поздравляем с приобретением гарнитуры Plantronics. В данном
руководстве пользователя содержатся инструкции по установке и
эксплуатации гарнитуры Plantronics Explorer
и использованием продукта ознакомьтесь с отдельной брошюрой
“Инструкции по безопасности”, содержащей важную информацию о
мерах безопасности при использовании продукта.
®
200. Перед установкой
Получение поддержки
Центр технической поддержки компании Plantronics готов помочь
вам. Здесь можно найти ответы на часто задаваемые вопросы,
задать вопрос по электронной почте, получить обслуживание через
Интернет или пообщаться непосредственно с представителем
компании. Посетите сайт www.plantronics.com/support или позвоните
по телефону линии поддержки в вашей стране, указанному на
последней странице руководства пользователя.
Регистрация изделия
Посетите сайт www.plantronics.com/productregistration и
зарегистрируйте устройство, чтобы мы могли обеспечить
вам обслуживание и техническую поддержку на самом
высоком уровне.
ii
Page 3
Комплект поставки
Введение ..............................................................................................ii
Что такое Bluetooth®? .........................................................................iv
Комплект поставки, функциональные возможности
и аксессуары ..................................................................................... 1
Зарядка гарнитуры ............................................................................ 2
Как зарядить гарнитуру с помощью зарядного
устройства 220В .......................................................................2
Сопряжение гарнитуры ..................................................................... 3
Технология Plantronics QuickPair
Правила сопряжения гарнитуры к телефону
в первый раз .............................................................................4
Правила сопряжения гарнитуры, которая ранее была
подключена к другому устройству ..........................................5
Ношение гарнитуры ...........................................................................6
Органы управления гарнитурой ........................................................ 7
Радиус действия ................................................................................. 8
Индикаторы .......................................................................................9
Функции hands-free .......................................................................... 10
Устранение неисправностей ........................................................... 11
Технические характеристики устройства .......................................12
™
............................................ 3
iii
Page 4
Что такое Bluetooth®?
Беспроводная технология Bluetooth обеспечивает обмен данными
между устройствами через короткие радиосигналы, исключая
необходимость использования проводов. Передавать данные
можно между двумя любыми Bluetooth-устройствами, если
функция Bluetooth включена, а также если устройства находятся
в диапазоне действия и сопряжены – т.е. соединены друг с
другом. Диапазон действия Bluetooth – до 10 метров. Препятствия,
такие как стены или другие электронные устройства, могут стать
причиной помех или уменьшать диапазон действия.
ПРИМЕЧАНИЕ Для достижения оптимальной производительности
расположите мобильный телефон с той же от себя стороны, с
которой находится гарнитура.
iv
Page 5
Комплект поставки и
функциональные возможности
Гарнитура, вид
спереди
Гарнитура,
вид сзади
Аксессуары для Plantronics Explorer® серии 200*
Кнопка управления вызовами (вкл./выкл.)
Световой индикатор
Регулировка громкости
Ушной крючок
Микрофон
Динамик /
Наушник
Гнездо для зарядки
Устройство для
зарядки от сети 220 В
100 – 240В
Автомобильный
зарядный адаптер
#76777-01
Зарядное устройство
USB для гарнитуры
#76016-01
Автомобильное
зарядное устройство
#78583-01
* Не входит в комплект. Для заказа свяжитесь с поставщиком
компании Plantronics или посетите сайт www.plantronics.com
1
Page 6
Зарядка гарнитуры
1
2
Как зарядить гарнитуру с помощью зарядного устройства от
сети 220В
Следует заряжать гарнитуру как минимум в течение 20 минут,
прежде чем использовать ее впервые. Полная зарядка занимает
около двух часов.
1 Подключите зарядное устройство к розетке 220В.
2 Подключите разъем зарядного устройства к гнезду
зарядки на гарнитуре.
Во время зарядки индикатор на гарнитуре светится красным.
Индикатор отключается, когда гарнитура полностью заряжена.
ВНИМАНИЕ Нельзя использовать гарнитуру во время зарядки.
ВРЕМЯ ЗАРЯДКИ
2 часа ....................
Полная зарядка
20 минут .................
минимальная зарядка
перед первым
использованием
2
Page 7
Сопряжение гарнитуры
Сопряжение это процесс “знакомства” гарнитуры и телефона.
Перед первым использованием гарнитуры необходимо подключить
ее к Bluetooth-совместимому телефону. Обычно достаточно
произвести сопряжение лишь один раз.
Для просмотра демонстрационного ролика по процессу
сопряжения посетите сайт www.plantronics.com/EasyToPair (только
на английском языке).
Технология Plantronics QuickPair
Ваша гарнитура снабжена технологией Plantronics QuickPair,
которая упрощает процесс настройки Bluetooth соединения.
При первом включении гарнитура автоматически переходит в
режим сопряжения на 10 минут (индикатор начнет мигать синим и
красным цветом). По окончании сопряжения гарнитура готова
к работе.
Если по истечении 10 минут процесс сопряжения не удался,
гарнитура автоматически отключается. При повторном включении
гарнитура автоматически переходит в режим сопряжения до
успешного соединения с Bluetooth телефоном.
™
3
Page 8
Сопряжение гарнитуры и телефона
в первый раз
1
SETTINGS
SETTINGS
Time and Date
Phone Settings
Bluetooth
Sound Settings
Network Services
Security
Reset Settings
2
3
BLUETOOTH
BLUETOOTH
Discover/
8BK;JEEJ>
8BK;JEEJ>
Search
(NNFbWdjhed_Yi
Правила подключения гарнитуры к телефону в первый раз
1 Включите функцию Bluetooth на телефоне.
В большинстве телефонов следует выбрать Настройки/Сервис
> Связь > Bluetooth > Вкл. За дополнительной информацией
обратитесь к инструкции телефона.
2 Включите гарнитуру.
Нажмите и удерживайте кнопку управления вызовами, пока
индикатор не загорится красным/синим. Гарнитура переходит в
режим сопряжения.
Если индикатор не загорается красным/синим, нажмите и
удерживайте кнопку управления вызовами, чтобы отключить
гарнитуру, затем снова нажмите и удерживайте кнопку
управления вызовами до включения индикатора.
3 Для обнаружения гарнитуры воспользуйтесь
соответствующими функциями телефона.
В большинстве телефонов следует выбрать Настройки/Сервис
> Связь> Bluetooth > Поиск > 2XXPlantronics. За дополнительной
информацией обратитесь к инструкции телефона.
При появлении запроса на ввод пароля введите 0000.
При успешном сопряжении индикатор гарнитуры загорается
синим. Теперь гарнитура подключена и готова к работе.
4
PASSKEY
0000
Page 9
Сопряжение гарнитуры
2
3
BLUETOOTH
1
BLUETOOTH
Discover/
Search
8BK;JEEJ>
8BK;JEEJ>
(NNFbWdjhed_Yi
PASSKEY
0000
Правила подключения гарнитуры, которая ранее была
подключена к другому устройству
1 Выключите гарнитуру.
Нажмите и удерживайте кнопку управления вызовами, пока
индикатор не загорится красным и не выключится.
2 Включите гарнитуру.
Нажмите и удерживайте кнопку управления вызовами, пока
индикатор не загорится красным/синим. Гарнитура переходит
в режим сопряжения.
3 Для обнаружения гарнитуры воспользуйтесь
соответствующими функциями телефона.
В большинстве телефонов следует выбрать Настройки/
Сервис > Связь> Bluetooth > Поиск > 2XXPlantronics.
За дополнительной информацией обратитесь к
инструкции телефона.
4 При появлении запроса на ввод пароля введите 0000.
При успешном сопряжении индикатор гарнитуры загорается
синим. Теперь гарнитура подключена и готова к работе.
4
5
Page 10

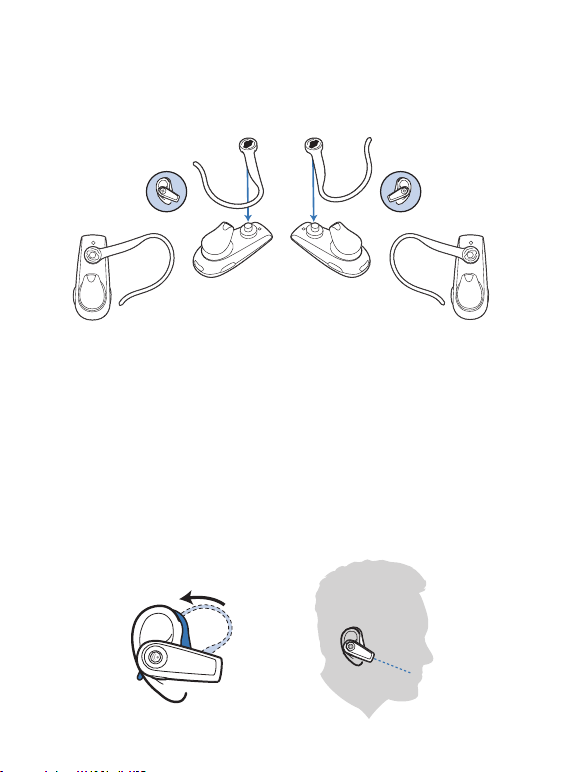

Ношение гарнитуры
11
Справа Слева
22
1 Для удаления ушного крючка аккуратно потяните его рядом
с надписью Plantronics до тех пор, пока он не отсоединится.
При замене аккуратно вставьте его на место.
2 Разместите ушной крючок как показано выше.
3 Поместите крючок за ухо.
4 Подвигайте гарнитуру для достижения наиболее
комфортного положения на ухе.
5 Направьте микрофон гарнитуры ко рту.
Для оптимальной передачи звука поверните гарнитуру
микрофоном к уголку рта.
4
3
6
5
Page 11
Органы управления гарнитурой
Включение
гарнитуры
Выключение
гарнитуры
Ответ на вызов Коротко нажмите на кнопку
Отклонение вызова Нажмите и удерживайте кнопку управления
Совершение вызова Введите номер на мобильном телефоне, нажмите
Регулировка
громкости
Нажмите и удерживайте кнопку управления
вызовами, пока индикатор не загорится синим.
Раздадутся возрастающие по тону сигналы.
Нажмите и удерживайте кнопку управления
вызовами, пока индикатор не загорится красным.
Раздадутся нисходящие сигналы. После
отключения питания индикатор погаснет.
управления вызовами.
При поступлении вызова сначала звонок может
раздастся на вашем телефоне, а потом сигнал
перейдет на гарнитуру. Прежде чем нажимать
на кнопку управления вызовами и отвечать на
звонок, дождитесь сигнала на гарнитуре.
вызовами в течение 2 секунд.
кнопку вызова телефона, и затем звонок будет
автоматически переведен на гарнитуру; кнопку
управления вызовами нажимать не требуется.
Нажмите коротко кнопку регулировки громкости
для увеличения громкости. При достижении
максимального уровня громкости раздастся
два сигнала. Нажмите снова, чтобы перейти на
минимальный уровень громкости. Имеется 5
уровней громкости.
ВНИМАНИЕ Не рекомендуется использовать
наушники/гарнитуры при большой громкости
звука в течение длительного времени. Это может
привести к ухудшению слуха. Следует всегда
использовать среднюю громкость. Для получения
дополнительной информации по гарнитурам и
правилам их использования посетите сайт
www.plantronics.com/ healthandsafety.
7
Page 12
Органы управления гарнитурой
Перевод вызова
с гарнитуры на
телефон
Перевод вызова
с телефона на
гарнитуру
Во время вызова нажмите и удерживайте кнопку
управления вызовами, пока не услышите сигнал.
Во время вызова нажмите и удерживайте кнопку
управления вызовами, пока не услышите сигнал.
Диапазон
Для поддержания подключения гарнитура должна находиться
не дальше, чем 10 метров от Bluetooth-устройства. Если между
гарнитурой и устройством есть какие-либо препятствия,
возможно появление помех. Для достижения оптимальной
производительности расположите мобильный телефон с той же от
себя стороны, с которой находится гарнитура.
Качество передачи звука ухудшается по мере удаления гарнитуры
от телефона. Если вы вышли из зоны действия, вы услышите
высокий сигнал.
ПРИМЕЧАНИЕ: Гарнитура попытается восстановить подключение
через 30 секунд. При возвращении в зону действия можно
восстановить подключение вручную, нажав на кнопку
управления вызовами.
ПРИМЕЧАНИЕ: Качество звука зависит также и от устройства, с
которым сопряжена гарнитура.
8
Page 13
Индикаторы
Состояние гарнитуры Индикаторная подсветка гарнитуры
Включение питания Синий горит, затем прерывисто мигает
Выключение питания Индикатор загорается красным и гаснет.
Режим ожидания Синий прерывисто мигает
Зарядка аккумулятора Непрерывно горит красным светом.
Низкий заряд
аккумулятора
Режим сопряжения Синий и красный мигают поочередно
Пропущенный вызов Мигает фиолетовым светом. Нажмите
Входящий вызов Во время звонка синий индикатор мигает
(переход в режим ожидания)
Световой индикатор отключается, если
аккумулятор полностью заряжен и
гарнитура отключена.
Мигает красным три раза.
кнопку управления вызовами для
выключения мигающего индикатора.
три раза.
9
Page 14
Функции hands-free
Если телефон и провайдер беспроводных услуг
поддерживают функции hands-free, то можно
воспользоваться следующими вариантами:
Повторный набор
последнего номера
Голосовой набор номера При включенной гарнитуре нажмите
Отклонение вызова При получении входящего вызова
Для активирования функции набора
последнего номера произведите двойное
нажатие на кнопку управления вызовами.
На каждое двойное нажатие кнопки
раздастся двойной звуковой сигнал.
кнопку управления вызовами и
удерживайте в течение 2 секунд для
активации голосового набора.
ПРИМЕЧАНИЕ Для использования
голосового набора функция голосового
набора номера в телефоне должна быть
включена. Обратитесь к руководству по
использованию телефона с Bluetooth для
получения соответствующих указаний.
нажмите кнопку управления вызовами
и удерживайте в течение 2 секунд для
отклонения вызова.
10
Page 15
Устранение неисправностей
Гарнитура не
работает
с телефоном.
Я не ввел пароль. Телефон не может обнаружить гарнитуру.
Меня не слышно,
или я не слышу
звонящего/сигнал.
Гарнитура не была в режиме сопряжения,
когда в меню мобильного телефона были
включены соответствующие функции. См. стр 5
“Сопряжение гарнитуры”.
Выбор неправильных пунктов в меню мобильного
телефона. См. стр 5 “Сопряжение гарнитуры”.
Повторите процедуру сопряжения, описанную на
странице 5.
Выбор неправильных пунктов в меню мобильного
телефона. Повторите процедуру сопряжения,
описанную на странице 5.
Гарнитура не включена, либо не подсоединена
к телефону. Нажмите на кнопку управления
звонками на 2 секунды, пока не раздастся гудок
или индикатор не загорится голубым, показывая,
что гарнитура включена.
Гарнитура вне зоны связи. Переместите
гарнитуру ближе к телефону или
устройству Bluetooth.
Заряд аккумулятора гарнитуры исчерпан.
Зарядите аккумулятор с помощью сетевого
адаптера, входящего в комплект.
Громкость динамика при прослушивании
слишком мала. Нажмите кнопку регулировки
громкости вверх (по направлению к ушному
крючку) для увеличения громкости звука,
слышимого в гарнитуре.
11
Page 16
Характеристики устройства
Время разговора* До 8 часов
Время работы в
режиме ожидания*
Время зарядки 2 часа
Диапазон До 10 метров по стандарту Bluetooth
Требования к
электропитанию
Тип аккумулятора Литий-ионный полимерный
Температура хранения
и использования
Версия Bluetooth 2.0
Поддерживает Bluetooth профили hands-free и headset.
* При заряженном аккумуляторе. Рабочие характеристики
устройств могут отличаться.
Приблизительно 9 дней или 218 часов
5 В, постоянный ток – 180 мА
50 °F – 104 °F (10 °C – 40 °C)
12
Page 17
Для получения информации по технике безопасности, прочтите отдельную
брошюру “Инструкция по безопасности”.
Для получения сведений о гарантии см. отдельный буклет “Гарантия на 2 года”
или посетите сайт www.plantronics.com
en
Plantronics Ltd
Wootton Bassett, UK
Tel: 0800 410014
ar
Middle East Region
:لمزيد من المعلومات
www.plantronics.com
cs
Czech Republic
www.plantronics.com
da
Danmark
Tel: 44 35 05 35
de
Plantronics GmbH
Hürth, Deutschland
Kundenservice:
Deutschland 0800 9323 400
Österreich 0800 242 500
Schweiz 0800 932 340
el
Για περισσότερες
πληροφορίες:
www.plantronics.com
es
Plantronics Iberia, S.L.
Madrid, España
Tel: 902 41 51 91
fi
Finland
Tel: 0800 117095
fr
Plantronics Sarl
Noisy-le-Grand
France
ga
Plantronics BV
Regus House
Harcourt Centre
Harcourt Road
Dublin 2
Ireland
Office: +353 (0) 1 477 3919
Service ROI: 1800 551 896
he
:למידע נוסף, בקר באתר
www.plantronics.com
hu
További információk:
www.plantronics.com
it
Plantronics Acoustics
Italia Srl
Milano, Italia
Numero Verde: 800 950934
nl
Plantronics B.V.
Hoofddorp, Nederland
Tel: (0)0800 Plantronics
0800 7526876 (NL)
00800 75268766 (BE/LUX)
no
Norge
Tel: 80011336
pl
Aby uzyskać więcej
informacji:
www.plantronics.com
pt
Portugal
Tel: 0800 84 45 17
ro
Pentru informaţii
www.plantronics.com
ru
Дополнительная
информация:
www.plantronics.com
sv
Sverige
Tel: 031-28 95 00
tr
Daha fazla bilgi için:
www.plantronics.com
13
Page 18
МЛ05
© 2008 Plantronics, Inc. Все права защищены. Plantronics, дизайн логотипа,
Plantronics Explorer, QuickPair и Sound Innovation являются торговыми марками или
зарегистрированными торговыми марками компании Plantronics, Inc. Словесный
знак и логотип Bluetooth являются собственностью компании Bluetooth SIG, Inc.,
и компания Plantronics, Inc. использует их по лицензии. Все остальные торговые
марки являются собственностью соответствующих компаний.
США Заявки на патент
78563-19 Rev A
Loading...
