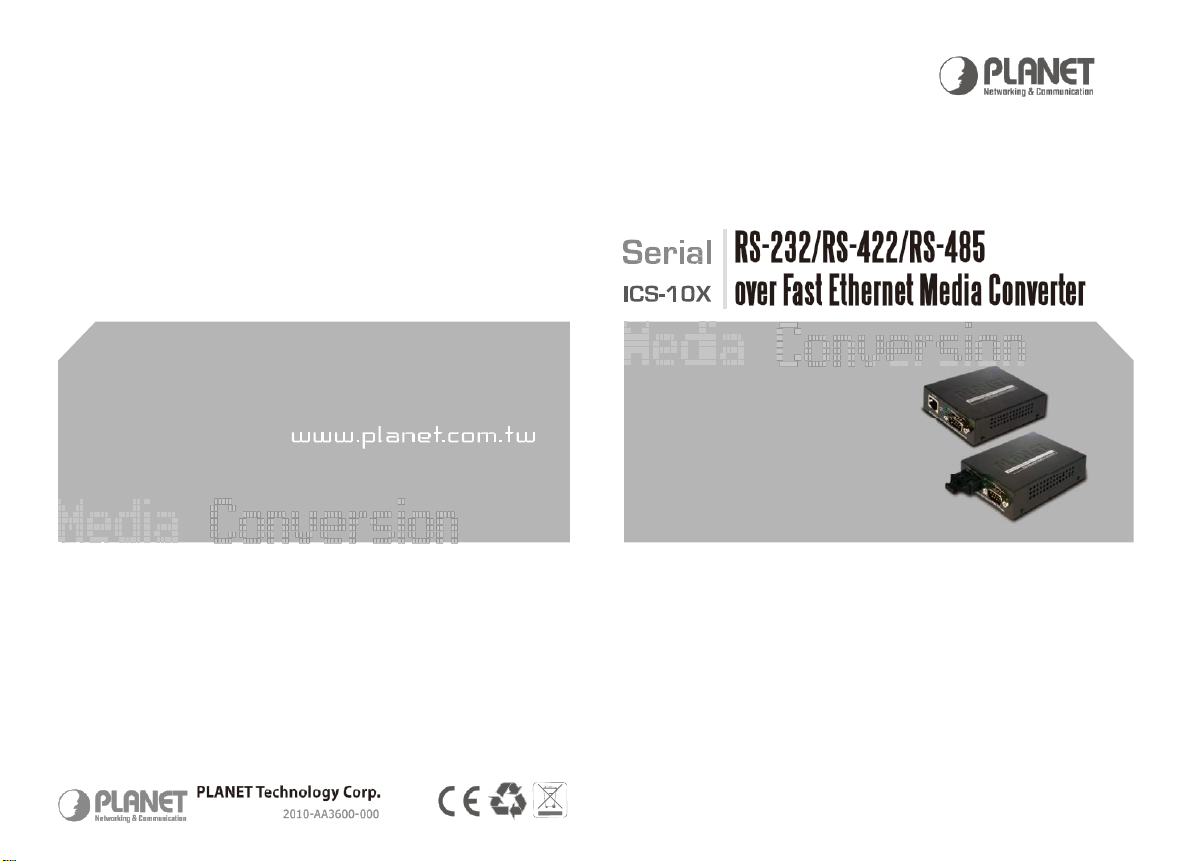

Uživatelský manuál
1. Obsah balení
Konvertor RS232/422/485 na Fast Ethernet existuje
v následujících modelech.
● ICS-100: Rozhraní ethernet: RJ-45-100m
● ICS-102: Rozhraní ethernet: SC, MM-2km
● ICS-102S15: Ro zhraní e ther ne t: SC, SM-15km
Prodejní balení konvertoru obsahuje následující položky.
● Konvertor RS232/422/485 na Fast Ethernet x 1
● Uživatelský manuál x 1
● Uživatelské CD x 1
● Externí AC-DC napájecí adaptér x 1
2. Požadavky
Konvertor RS232/422/485 na Fast Ethernet disponuje vlastní
správou pomocí webového rozhraní; pro možnou úpravu
nastavení je třeba disponovat následujícími prvky.
Připojení: standardní UTP kabel s konektory RJ-45 nebo
optický kabel(single mode/multimode-podle modelu)
s konektory SC.
Počítač s instalovanou síťovou kartou a operačním
systémem.
Operační systémy podporované správou konvertoru:
Windows98/ME, NT4.0, 2000/XP, MAC OS9, Linux,
UNIX nebo další platformy využívající TCP/IP protokoly.
3. Start Web Management
Konvertory PLANET RS232/422/485 na Fast Ethernet
umožňují vlastní správu pomocí webového rozhraní, které je
v nich pevně integrováno. Jeho prostřednictvím lze konvertory
spravovat vzdáleně pomocí aplikace Internet Explorer nebo
jinými prohlížeči internetového obsahu.
Pro přihlášení se do grafického uživatelského rozhraní
použijte Internet Explorer (min. verze 6) nebo jiný prohlížeč,
zadejte IP adresu konvertoru http://192.168.0.100 (tovární
IP adresa, kterou lze změnit).
Tovární IP adresa: 192.168.0.100
Tovární přihlašovací jméno: admin
Tovární přihlašovací heslo: admin
Zadáním přihlašovacího jména a hesla přihlašovací obrazovka
přejde ve vlastní ovládací rozhraní, viz. obr. 2-2.
Obr 2-1: Přihlašovací obrazovka
Nyní lze konvertor ovládat a lze nastavit jeho parametry.
Obr 2-2: Uživatelské rozhraní
Z bezpečnostních důvodů doporučujeme změnit
tovární přihlašovací jméno a heslo. IP adresu
nastavte podle parametrů vaší lokalní sítě LAN.
Při prvotním nastavení zajistěte stejný IP adresní rozsah Vašeho
počítače podle továrního nastavení konvertoru. Tovární IP
adresa konvertoru je nastavena 192.168.0.100, potom IP
adresa Vašeho PC by měla být nastavena v rozsahu
192.168.0.x (kde písmeno x reprezentuje hodnoty od 1 do
254, s vyjímkou již konvertorem použité 100), nastavená síťová
maska je v podobě 255.255.255.0.
– 1 – – 2 –
Reset konvertoru do továrních
hodnot
Při zapnutí konvertoru podržte resetovací tlačítko minimálně
po dobu 10 vteřin. Parametry po resetu:
IP adresa: 192.168.0.100
Přihlašovací jméno: admin
Přihlašovací heslo: admin
5V DC
RESET
-3- -4-
Tlačítko reset
Virtuální port a utilita VCOM
Utilita VCOM na přiloženém CD umožňuje realizovat správu
konvertoru a lze jejím prostřednictvím aplikovat virtuální COM
port na počítači.
Virtuální COM port reprezentuje vzdálený konec konvertoru
ICS přímo na požadovaném počítači nebo serveru. Aplikací
utility lze tak rezlizovat přímé spojení vzdáleného sériového
rozhraní RS-232/422/485.
Zapojení sériového rozhraní
Zapojení rozhraní ethernet RJ-45
Zapojení sériového rozhraní konvertoru viz. tabulka:
-5- -6-
Zapojení rozhraní ethernet RJ-45:
