S13-60BBPX S13-60BWPX

Cod:0103083546

INHALT

Sicherheitshinweise

Installation

Bedienfeld

Reinigung und Pflege

Problembehandlung

Technische Daten

Entsorgung

Garantiebedingungen

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen

Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die

keinen Einfluss auf die Funktionsweise des Geräts haben.

Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen

Vorschriften Ihres Wohnorts.

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert

und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.

Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - Konformitätserklärung

 Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen

sämtlichen harmonisierten Anforderungen.

 Die relevanten Unterlagen können durch die zuständigen Behörden über den

Produktverkäufer angefordert werden.

SICHERHEITSHINWEISE

GEFAHR! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

WARNUNG! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

VORSICHT! verweist auf eine

Gefahrensituation, die ,wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit

griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.

Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle

Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem

Privathaushalt bestimmt.

Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume

bestimmt.

Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in

öffentlichen Verkehrsmitteln betrieben werden.

Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen

Verwendung.

Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das

Gerät zu benutzen.

Lesen Sie vor der ersten Benutzung des Geräts die gesamten

Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

Wichtiger HINWEIS zum Entpacken des Kamins!

Packen Sie die Kaminteile äußerst vorsichtig aus;

ansonsten beschädigen Sie die Kaminteile!

1. Beide Teile sind „ineinander gesteckt“.

2. Ziehen Sie den inneren Teil an einer Seite etwas nach innen und heben Sie ihn an.

3. Sie können nun den kleineren Kaminteil durch weiteres Anheben vorsichtig entnehmen.

GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.

2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:

 Öffnen Sie alle Fenster zur Belüftung.  Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das

Bedienfeld bzw. die Schalter.

 Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.  Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas

entflammen.

WARNUNG!

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10-5 bar) nicht überschreiten.

2. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten

65 cm

Gaskochfeld

75 cm

Kohle- / Öl- / Holzfeuerung

85 cm

Verwenden Sie bei 220~240V/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.

3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.

4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.

6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein.

7. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

8. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

9. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.

10. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

11. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.

12. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.

13. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.

14. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

15. Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

16. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

17. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

18. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.

VORSICHT!

1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.

2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!

3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.

4. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb und die optimale Leistung Ihres Geräts.

5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!

6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.

1080(max)

313

780

380

180

596

4. Hängen Sie das Gerät auf die ersten beiden Schrauben (vergl. Schritt 3) und richten Sie es aus. Befestigen Sie die nächsten beiden Schrauben (Nr. 3 und 4)

durch die Schraubenöffnungen im Gehäuse Der Abstand Schraubenkopf ↔

Wand muss 10 mm betragen.

5. Ziehen Sie die Schrauben fest. Beginnen Sie hierbei mit den oberen Schrauben.

6. Verbinden Sie den Abluftschlauch mit dem Rückschlagventil.

7. Befestigen Sie die Kaminklammer und den inneren Kamin mit den 4*8 Schrauben.

8. Sie können die Abluftführung in verschiedene Richtungen legen.

Beachten Sie hierzu die Sicherheitshinweise in dieser Bedienungsanleitung.

Vertikal. Falls sich Ihre Küche unter

einem Dachboden befindet, können Sie den Abluftschlauch durch einen Schrank und den Dachboden zu einem Dachauslass verlegen.

Horizontal. Falls sich über dem Gerät eine freie Außenwandfläche befindet, können Sie den Abluftschlauch durch die Wand zu einem geeigneten Wandauslass verlegen.

9. Befestigen Sie die Kaminklammer und den äußeren Kamin mit den 3,5*8 Schrauben.

Befestigen Sie die Kaminklammer an der entsprechenden Stelle der Wand.

10. Bewegen Sie den Kamin auf und ab und bestimmen Sie dessen geeignete Ausrichtung.

11. Bohren Sie mit Hilfe der Schablone zwei Löcher (Durchmesser 8 mm) in die Wand. Befestigen Sie nun die 2 Schrauben mit den Dübeln in den Löchern. Der Abstand Schraubenkopf ↔ Wand muss 10 mm betragen.

WARNUNG! Beschädigen Sie beim Bohren keine elektrischen

Leitungen in den Wänden.

12. Hängen Sie den inneren Kamin auf die 2 Schrauben und richten Sie ihn aus. Ziehen Sie die Schrauben fest.

1. Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung.

2. Entfernen Sie die Fettfilter.

3. Installieren Sie den Kohlefilter CO4 auf der Oberseite des Motors (Bajonettverschluss).

4. Befestigen Sie die Fettfilter wieder.

5. Die Saugleistung wird durch die Kohlefilter vermindert.

6. Kohlefilter sind nicht Teil des Lieferumfangs.

7. Verwenden Sie Kohlefilter nur bei Umluftbetrieb.

1Wx2 MAX

Erforderlicher Minimalabstand Leuchtmittel ↔

Gegenstände/Oberflächen wie z.B. Deckel, Ofenabdeckung etc. zur Vermeidung von Verbrennungen durch Aufheizung und zur Verhinderung möglicher Brandrisiken.

Verwenden Sie ausschließlich selbstschützende Leuchtmittel zur Verhinderung von Aufheizungen und Brandrisiken sowie zum Schutz vor UVStrahlung.

Kohlefilter

PROBLEMBEHANDLUNG

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

 Das Gerät ist mit dem Stromstecker

nicht an der Steckdose angeschlossen.

 Der Stromstecker ist locker.  Die Steckdose wird nicht mit Strom

versorgt.

 Die entsprechende Sicherung ist

ausgeschaltet.

 Überprüfen Sie die fragliche

Steckdose, indem Sie ein anderes Gerät ebenda anschließen.

 Überprüfen Sie die Sicherung.  Die Stromspannung ist zu niedrig.

Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Beleuchtung leuchtet, aber der Motor läuft nicht.

 Lüftungsklappe blockiert.  Motorlager defekt.

 Blockierung beheben.  Motor ersetzen.

Der Motor riecht verdächtig.

 Motor defekt.

 Motor ersetzen.

Ölspuren.

 Einwegventil undicht.  Übergang Basisschacht-

 Einwegventil abdichten.  Übergang mit geeignetem Mittel

6. Drehen Sie den Befestigungsrahmen mit dem Uhrzeigersinn wieder fest.

7. Die maximale Leistung des Leuchtmittels darf nicht mehr als 28W betragen.

Herkömmliche Kohle und Aktivkohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

Teleskopschacht undicht

abdichten.

Gerät vibriert.

 Motor nicht fest montiert.  Haube nicht richtig befestigt.

 Motor richtig befestigen.  Haube richtig befestigen.

Ungenügende Abzugsleistung.

 Abstand Haube-Kochfeld zu groß.  Zu viel Zugluft aufgrund geöffneter

Türen und/oder Fenster.

 Haube tiefer hängen.  Türen und/oder Fenster schließen.

Gerät ist instabil.

 Befestigungsbügel/-schrauben nicht

fest montiert.

 Befestigungsbügel/-schrauben

richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte

Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:

 unzureichende Größe der Abluftleitung.  eine Verstopfung in der Abluftleitung.  der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten

inklusive sollte 120 mm betragen, da ansonsten die Leistung des Motors beeinträchtigt werden kann.

 falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der

Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.

 falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende

Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.

 Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom

am wenigsten hemmen.

 Überprüfen Sie den Zustand und die Sauberkeit der Filter.  Überprüfen Sie , ob die durch die Haube der Küche entnommene Luft ersetzt

wird, damit kein Unterdruck entsteht.

 falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die

Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät gekauft haben.

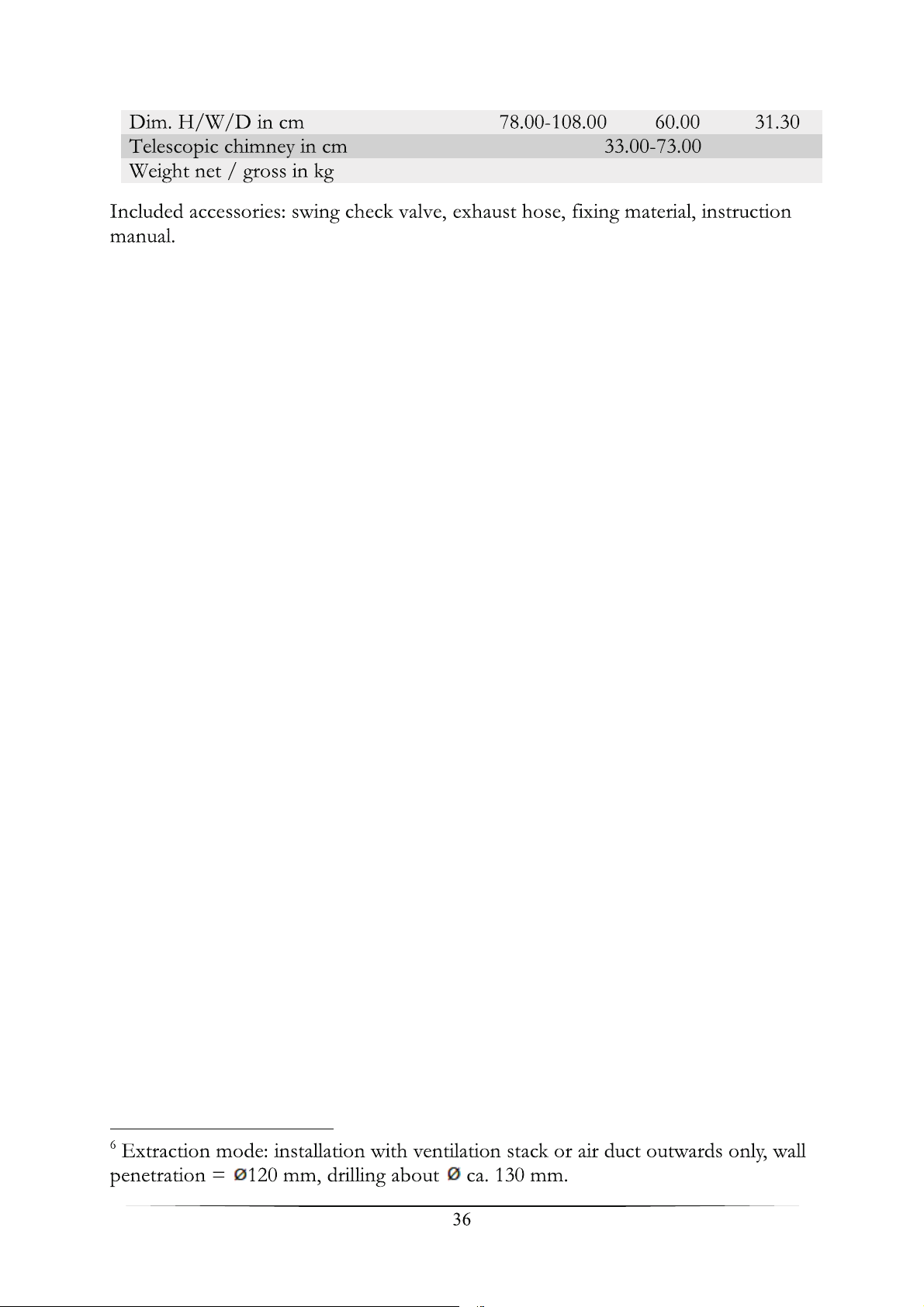

S13-60BBPX/S13-60BWPX

27,5

9,2

0,00W

2 (2*1) W LED

1*CO 04

ENTSORGUNG

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

GARANTIEBEDINGUNGEN

für Elektro-Großgeräte der

PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!

2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!

4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.

7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen

Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er

das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kaufund/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;

2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;

3. Schäden infolge Betriebs- und Bedienungsfehler,

4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;

5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;

6. Schäden infolge nicht haushaltsüblicher Nutzung;

7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;

2. Reparatur durch nicht fachkundige Personen;

3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;

4. unsachgemäße Installation oder Inbetriebnahme;

5. mangelnde oder fehlerhafte Wartung;

6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;

7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

August 2014

INDEX

Safety instructions

Installation

Control panel

Cleaning/ maintenance

Trouble shooting

Technical data

Waste management

Guarantee conditions

SAFETY INSTRUCTIONS

DANGER! indicates a hazardous

situation which, if ignored, will result in death or serious injury.

WARNING! indicates a hazardous

situation which, if ignored, could result in death or serious injury.

Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference. If you transfer the appliance to a third party, also hand over this instruction manual.

EU - Declaration of Conformity

 The products, which are described in this instruction manual, comply with the

harmonized regulations.

 The relevant documents can be requested from the final retailer by the

competent authorities.

The figures in this instruction manual may differ in some details from the

current design of your appliance. Nevertheless follow the instructions in such a case. Delivery without content.

Any modifications, which do not influence the functions of the appliance. shall

remain reserved by the manufacturer. Please dispose of the packing with respect to your current local and municipal regulations.

The appliance you have purchased may be an enhanced version of the unit this

manual was printed for. Nevertheless, the functions and operating conditions are identical. This manual is therefore still valid.

Technical modifications as well as misprints shall remain reserved.

Read the safety instructions carefully before you operate the appliance for the

first time. All information included in those pages serve for the protection of the operator. If you ignore the safety instructions, you will endanger your health and life.

CAUTION! indicates a hazardous

situation which, if not avoided, may result in minor or moderate injury.

NOTICE! indicates possible damage to the appliance.

Store this manual in a safe place so you can use it whenever it is needed. Strictly

observe the instructions to avoid damage to persons and property.

Check the technical periphery of the appliance! Do all wires and connections to

the appliance work properly? Or are they time-worn and do not match the technical requirements of the appliance? A check-up of existing and newlymade connections must be done by an authorized professional. All connections and energy-leading components (incl. wires inside a wall) must be checked by a qualified professional. All modifications to the electrical mains to enable the installation of the appliance must be performed by a qualified professional.

The appliance is intended for private use only. The appliance is intended for extracting/recirculating cooking vapors in a

private household only.

The appliance is intended for indoor-use only. The appliance is not intended to be operated for commercial purposes, during

camping and in public transport.

Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to

operate the appliance.

Important NOTICE when unpacking the chimney!!

Unpack the parts of the chimney very carefully;

otherwise you will damage the chimney!

1. Both parts are fitted into each other.

2. Pull the inner part carefully inwards and lift it carefully.

3. Keep lifting it carefully to take out the "small" chimney.

DANGER

1. Do not operate the appliance when it does not work properly, is visibly damaged, has dropped down or the power cord/plug are damaged.

2. The power cord must be replaced by a qualified professional only.

3. Never repair the appliance yourself.

4. Do not operate any room-air dependent fireplaces while operating the appliance; otherwise harmful gases will get from the fireplace into your home. Whenever the hood is operated together with chimney-vented fireplaces (e.g. coal furnace), ensure there is sufficient air supply in the room where the appliance is installed in. Always consult your local chimney-sweep master. When

Minimum distance hood to

Ceramic-glass rings/hotplates

65 cm

Gas cooker

75 cm

Coal / oil / stove wood firing

85 cm

you operate the appliance in recirculating mode, you can simultaneously run room-air dependent fireplaces.

5. If gas is set free in your home:

 Open all windows.  Do not unplug the appliance and do not use the control panel.  Do not touch the appliance until the gas has gone.  Otherwise sparks can be generated which will ignite the gas.

WARNING!

1. Whenever you use extractor hoods in combination with non electrically- operated appliances ( gas and oil-fired appliances ) , the negative pressure of the corresponding room must not be more than 4 Pa (4 * 10-5 bar).

2. An electrical supply of 220-240V AC / 50 Hz is required. Do not use a socket board or a multi socket or an extension cord when operating the appliance with 220–240 V/50 Hz (AC). All electrical connections which may be damaged must be repaired by a qualified professional.

3. Only connect the appliance to a properly grounded and dedicated socket.

4. The appliance must be grounded. Only use a proper safety socket to minimize risk of electric shock. The technical data of your energy supply must meet the data on the rating label.

5. Your domestic circuit must be equipped with an automatic circuit breaker.

6. Strictly observe the minimum distance between hood and hob:

7. Do not cook a la flambé dishes below the extractor hood. The flames may damage your appliance and/or cause fire.

8. Do not operate the gas jets of a gas hob without cookware. The flames may damage your appliance and/or cause fire.

9. If you fry, permanently keep an eye on the oil as it can catch fire. The risk of auto-ignition rises when using the oil many times.

10. Do not carry out any procedures on the hob using naked light or fire. The flames may damage your appliance and/or cause fire.

11. The exhaust hose must not be made of flammable materials or contain any flammable materials.

12. The extracted air must not be conducted by an exhaust pipe of a heater or similar, not electrically-operated appliances.

13. Operate the appliance with inserted grease filters only. Otherwise recirculating- transported fat will deposit in the appliance and the exhaust system. RISK OF

FIRE! Clean or replace the filters regularly.

14. Disconnect the appliance from the mains before cleaning and maintenance.

15. Failure to do so will cause an increased risk of fire due to deposits of fat.

16. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD!

17. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards involved. Children must not play with the appliance. Cleaning and user- maintenance must not be carried out by children unless they are supervised.

18. Always supervise children so they will not play with the appliance.

CAUTION!

1. Accessible parts of the hood may become hot while cooking.

2. Carry out the installation of the appliance with at least two persons. Risk of damage. RISK OF INJURY!

NOTICE!

1. The appliance must be transported and installed by at least two persons.

2. Unpack the parts of the chimney very carefully; otherwise you will damage the chimney

3. Remove the complete packaging materials before initial operation. The appliance may be equipped with a transportation lock. Remove the transportation lock completely. When removing be very careful. Do not use any aggressive detergents to remove residues of the transportation lock.

4. Clean and maintain the appliance regularly to enable its proper operation and optimal performance.

5. Take the enclosed parts from the packaging and its polystyrene- components.

6. Check that the power cord and the appliance are not damaged before electrical connection.

1080(max)

313

780

380

180

596

4. Position the appliance on the 2 screws (see step 4) and adjust it. Install the screws no. 3 and 4 through the openings of the housing. The distance screw head ↔ wall must be 10 mm.

5. Tighten the screws. Start with the upper ones.

6. Connect the exhaust hose and the one-way valve.

7. Fix the chimney clamp and the inner chimney with the 4*8 screws.

8. You can diversify the exhaust duct..

Strictly observe the safety instructions in this manual.

Vertically. If your kitchen is situated under an attic, you can install the exhaust hose through a cupboard and the attic to a suitable roof-outlet.

Horizontally. If there is some free external wall area above your appliance, you can install the exhaust hose to a suitable wall-outlet.

9. Fix the chimney clamp and the outer chimney with the 3.5*8 screws.

10. Move the chimney up and down and adjust it properly.

Fix the chimney clamp at the corresponding place on the wall.

11. Drill two holes (diameter 8 mm/use the stencil) into the wall. Now screw the screws and the dowels into the holes. The distance screw head ↔ wall must be 10 mm.

WARNING! Do not damage the wiring in the wall while drilling.

12. Position the inner chimney on the 2 screws and adjust it. Tighten the screws.

 Insert the grease filters and connect the appliance to the mains3. Check the

correct position of the hood from front and side perspective. Otherwise the appliance will not work properly.

If the socket is covered by the chimney, you must plug in the appliance at an

earlier point in time.

Carbon filter

Motor housing

1. Before you install any carbon filters: switch the appliance off and disconnect it from the mains.

2. Remove the grease filters.

3. Install the carbon filter CO4 on the top side of the motor (bayonet catch).

4. Replace the grease filters.

5. The suction capacity is decreased by installed carbon filters.

6. Carbon filters are not included in delivery.

7. Use carbon filters for recirculating mode only.

1Wx2 MAX

Minimum distance illuminate ↔ any objects/surfaces e.g. lids, oven covers to avoid any risk of burns by hot objects/surfaces and to avoid fire hazard.

Only use self shielded illuminants to avoid any risk of burns by hot objects/surfaces or fire hazard and to protect yourself from UV-radiation.

Carbon filters

TROUBLE SHOOTING

MALFUNCTION

POSSIBLE CAUSE

MEASURE

The appliance does not work at all.

 The plug of the appliance is not

connected to the socket.

 The plug has become loose.  The socket is not supplied with

energy.

 The fuse is switched off.

 Check the corresponding socket by

connecting it with another appliance.

 Check the fuse.  The voltage is too low. Compare the

data on the model plate with the data of your energy supplier.

Light is on but motor does not work.

 ventilation damper blocked.  motor mounting defective.

 remove blockage.  replace motor.

Abnormal motor-smells.

 motor defective

 replace motor

Smear of oil.

 one-way valve is leaky  connection base chimney-telescopic

chimney is leaky

 seal the valve  seal the connection with a suitable

material

Appliance vibrates.

 motor not properly fixed  hood not properly fixed

 fix motor properly  fix hood properly

Insufficient extracting capacity.

 too much distance hood-hob  too much draught because of open

 lower position of hood  close the doors/windows

Conventional carbon and active carbon filters cannot be cleaned. The capacity of these filters is limited. You can use such filters for about 3-6 months. Replace a depleted filter. Find further information on the filter packaging.

S13-60BBPX/S13-60BWPX

2*1

62 W

1*CO4

LED

12.3 14.2

WASTE MANAGEMENT

Materials marked with this symbol are recyclable.

Please contact your local authorities to receive further information.

GUARANTEE CONDITIONS

for large electric appliances

PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD!

2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames.

3. Before you dispose of an old appliance, render it inoperative. Unplug the appliance and cut off the entire power cord. Dispose of the power cord and the plug immediately. Remove the door completely so children are not able to get into the appliance as this endangers their lives!

4. Dispose of any paper and cardboard into the corresponding containers.

5. Dispose of any plastics into the corresponding containers.

6. If suitable containers are not available at your residential area, dispose of these materials at a suitable municipal collection point for waste-recycling.

7. Receive more detailed information from your retailer or your municipal facilities.

This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless materialcomponents and its faultless fabrication. The consumer is accredited with both the dues of the guarantee given by the manufacturer and the vendor's guarantees. These are not restricted to the manufacturer's guarantee. Any guarantee claim has to be made immediately after the detection and within 24 months after the delivery to the first ultimate vendee. The guarantee claim has to be verified by the vendee by submitting a proof of purchase including the date of purchase and/or the date of delivery. The guarantee does not establish any entitlement to withdraw from the purchase contract or for a price reduction. Replaced components or exchanged appliances demise to us as our property.

The guarantee claim does not cover:

1. fragile components as plastic, glass or bulbs;

2. minor modifications of the PKM-products concerning their authorized condition if they do not influence the utility value of the product;

3. damage caused by handling errors or false operation;

4. damage caused by aggressive environmental conditions, chemicals, detergents;

5. damage caused by non-professional installation and haulage;

6. damage caused by non common household use;

7. damages which have been caused outside the appliance by a PKM-product unless a liability is forced by legal regulations.

The validity of the guarantee will be terminated if:

1. the prescriptions of the installation and operation of the appliance are not observed.

2. the appliance is repaired by a non-professional.

3. the appliance is damaged by the vendor, the installer or a third party.

4. the installation or the start-up is performed inappropriately.

5. the maintenance is inadequately or incorrectly performed.

6. the appliance is not used for its intended purpose.

7. the appliance is damaged by force majeur or natural disasters, including, but with not being limited to fires or explosions.

The guarantee claims neither extend the guarantee period nor initiate a new guarantee period. The geographical scope of the guarantee is limited with respect to appliances, which are purchased and used in Germany, Austria, Belgium, Luxembourg and the Netherlands.

August 2014

RÉPERTOIRE

Consignes de sécurité

Installation

Panneau de contrôle

Nettoyage/Entretien

Instructions de dépannage

Données techniques

Gestion de déchets

CONSIGNES DE SÉCURITÉ

DANGER ! signale une situation à

risque qui, si elle est ignorée, entraînera la mort ou des blessures graves.

ATTENTION ! signale une

situation à risque qui, si elle est ignorée, peut entraîner la mort ou des blessures graves.

Cher client ! Nous tenons à vous remercier pour l'achat d'un produit de notre vaste gamme d'appareils électroménagers. Veuillez lire le mode d'emploi en entier avant

d'utiliser l'appareil pour la première fois. Conservez le présent mode d’emploi dans

un lieu sûr pour référence ultérieure. Si vous transmettez l'appareil à un tiers, remettez-lui aussi ce mode d'emploi.

UE – Déclaration de Conformité

 Les produits, décrits dans ce mode d’emploi, sont conformes aux

réglementations harmonisées.

 Les documents pertinents peuvent être demandés auprès du détaillant par les

autorités compétentes.

Les chiffres figurant dans le présent mode d’emploi peuvent différer dans

certains détails de la conception actuelle de votre appareil. Néanmoins, dans un tel cas, veuillez suivre les instructions. Contenu non compris.

Le fabricant se réserve le droit d’apporter toute modification qui n'a pas

d’influence sur les fonctions de l'appareil. Veuillez éliminer l'emballage

conformément aux réglementations locales et municipales en vigueur.

L'appareil que vous avez acheté peut être une version améliorée de l'unité pour

lequel le présent mode d’emploi a été imprimé. Néanmoins, les fonctions et les conditions d’utilisation sont identiques. Ce mode d’emploi est donc toujours

valable.

Les modifications techniques ainsi que les fautes d'impression demeurent sous

réserve.

Lisez les instructions de sécurité avant d’utiliser l’appareil pour la première fois. Toute information apparaissant sur ces pages sert à protéger l’utilisateur. Si vous ignorez les consignes de sécurité, vous mettez votre santé et votre vie en danger.

MISE EN GARDE ! signale une

situation à risque qui, si elle n’est pas évitée, peut entraîner des blessures corporelles légères.

AVIS ! signale des dommages possibles sur l’appareil.

Conservez le présent mode d’emploi dans un lieu sûr afin que vous puissiez le

consulter à chaque fois que cela est nécessaire. Suivez attentivement les instructions afin d’éviter tout accident ou endommagement de l’appareil.

Veuillez vérifier la périphérie technique de l’appareil ! Est-ce que tous les fils et

les connexions avec l’appareil fonctionnent bien ? Ou sont-ils usés par le temps et ne correspondent pas aux exigences techniques de l’appareil ? Un contrôle

des connexions existantes et récemment créée doit être effectué par un professionnel agréé. Toutes les connexions et les composants électriques (y compris les fils dans un mur) doivent être vérifiés par un professionnel qualifié.

Toutes les modifications apportées au réseau électrique permettant l’installation de l’appareil doivent être effectuées par un professionnel qualifié.

L’appareil est destiné uniquement à usage privé. L’appareil est conçu pour l’extraction/recirculation des vapeurs de cuisson

uniquement dans une habitation privée.

L’appareil est conçu uniquement pour un usage à l’intérieur. L’appareil n’est pas prévu pour être utiliser à des fins commerciales, pendant le

camping et dans les transports publics.

Veuillez utiliser l’appareil conformément uniquement à son usage prévu. Ne laissez pas quelqu’un qui ne connaît pas bien le présent mode d’emploi

utiliser l’appareil.

AVIS important lorsque vous déballez la cheminée !!

Veuillez déballer les pièces de la cheminée avec grande attention;

Sinon, vous risquez d’endommager la cheminée !

1. Les deux pièces sont insérées l’une dans l’autre.

2. Tirez la pièce intérieure soigneusement vers l’intérieur et soulevez-la délicatement.

3. Continuez à la soulever délicatement afin de retirer la « petite » cheminée.

DANGER

1. Ne pas utiliser l’appareil quand il ne fonctionne pas correctement, est

visiblement endommagé, est tombé ou le cordon ou la fiche d’alimentation

sont endommagés.

2. Le cordon d'alimentation doit être remplacé par un professionnel qualifié.

3. Ne jamais réparer l'appareil vous- même.

La distance minimale de la hotte à

Anneaux en verre céramique/plaques de cuisson

65 cm

Cuisinière à gaz

75 cm

Cuisinière charbon / mazout / bois

85 cm

4. Ne pas utiliser des cheminées dépendantes de l'air ambiant lors de l'utilisation de l'appareil ; sinon, les gaz nocifs descendront de la cheminée dans votre maison. Chaque fois que la hotte fonctionne avec une cheminée ventilée

(par ex. le four à charbon), veuillez assurer à ce qu’il y ait suffisamment de l'air

dans la pièce où l'appareil est installé. Consultez toujours votre ramoneur local qualifié. Lorsque vous utilisez l'appareil en mode de recirculation, vous pouvez mettre en route simultanément des cheminées dépendantes de l'air ambiant.

5. Si le gaz se répand dans votre maison:

 Ouvrez toutes les fenêtres.  Ne débranchez pas l’appareil et n’utilisez pas le panneau de contrôle.  Ne touchez pas l’appareil avant que le gaz se disperse.  Autrement, les étincelles peuvent se former ce qui enflammera le gaz.

ATTENTION !

1. Chaque fois que vous utilisez les hottes aspirantes en combinaison avec

des appareils sans contrôle électrique (les appareils à gaz et à mazout), la pression négative de la pièce concernée ne doit pas être supérieure à 4 Pa (4 * 10-5 bar).

2. Une alimentation électrique de 220-240 V AC / 50 Hz est nécessaire. Ne pas

utiliser une bande d’alimentation ou une prise multiple ou une rallonge lorsque

vous utilisez l'appareil avec 220-240 V / 50 Hz (AC). Toutes les connexions électriques qui peuvent être endommagées doivent être réparées par un professionnel qualifié.

3. Branchez l'appareil uniquement à une prise spécifique et correctement mise à la terre.

4. L'appareil doit être mis à la terre. Utilisez uniquement une prise de sécurité appropriée pour minimiser le risque de choc électrique. Les données techniques de votre approvisionnement en énergie doivent répondre aux données sur la plaque signalétique.

5. Votre circuit interne doit être équipé d'un disjoncteur automatique.

6. Veuillez respecter strictement la distance minimale entre la hotte et la table de cuisson :

7. Ne pas cuire des plats à la flambée en dessous de la hotte. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.

8. Ne pas utiliser les jets de gaz d'une cuisinière à gaz sans casserole. Les flammes peuvent endommager votre appareil et/ou provoquer un incendie.

9. Si vous faites frire, garder en permanence un œil sur l’huile, car elle peut prendre feu. Le risque d’auto-inflammation augmente lorsque l’huile est utilisée plusieurs

fois.

10. Ne pas effectuer toutes les procédures sur la table de cuisson en utilisant

l’ampoule nue ou le feu. Les flammes peuvent endommager votre appareil

et/ou provoquer un incendie.

11. Le tuyau d'échappement ne doit pas être fait de matériaux inflammables ou contenir des matériaux inflammables.

12. L'air extrait ne doit pas être effectuée par un tuyau d'échappement d'un appareil de chauffage ou des appareils similaires sans contrôle électrique.

13. Veuillez utiliser l'appareil uniquement avec les filtres à graisse insérés. Sinon, la graisse transportée par la recirculation se formera des couches de graisse dans l'appareil et le système d'échappement. RISQUE D'INCENDIE ! Nettoyez ou remplacez les filtres régulièrement.

14. Débranchez l'appareil du réseau électrique avant le nettoyage et l'entretien.

15. Toute omission entraînera une augmentation du risque d'incendie due à des dépôts de graisse.

16. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de portée des enfants. RISQUE D’ÉTOUFFEMENT !

17. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles et mentales réduites ou le manque d'expérience et de connaissances si elles sont surveillées ou ont reçu des instructions concernant l'utilisation sécuritaire de l'appareil et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le

nettoyage et l’entretien quotidien ne doivent pas être effectués par les enfants, à moins qu’ils soient surveillés.

18. Surveillez toujours les enfants afin qu'ils ne jouent pas avec l'appareil.

MISE EN GARDE !

1. Les parties accessibles de la hotte peuvent devenir chaudes pendant la cuisson.

2. Veillez à ce qu’au moins deux personnes effectuent l'installation de l'appareil. Risque d’endommagement. RISQUE DE BLESSURES !

AVIS !

1. L'appareil doit être transporté et installé par au moins deux personnes.

2. Déballez les pièces de la cheminée très délicatement ; sinon vous risquez d'endommager la cheminée

3. Retirez complètement les matériaux d'emballage avant la mise en service. L'appareil peut être équipé d'un verrou de transport. Retirez complètement le verrou de transport. Soyez très prudent lorsque vous le retirez. Ne pas utiliser de détergents agressifs pour enlever les résidus du verrou de transport.

1080(max)

313

780

380

180

596

4. Mettez l'appareil sur les 2 vis (voir l'étape 4) et ajustez-le. Installez les vis № 3 et 4 à travers les ouvertures du boîtier. La distance entre la tête de vis et le mur doit être de 10 mm.

5. Serrez les vis. Commencez par les supérieurs.

6. Connectez le tuyau d'échappement et la vanne à

sens unique.

7. Fixez la pince de cheminée et la cheminée

intérieure avec les vis 4*8.

8. Vous pouvez diversifier le conduit d'échappement.

Lisez attentivement les instructions de sécurité dans ce mode d’emploi.

Verticalement. Si votre cuisine est située sous un grenier, vous pouvez installer le

tuyau d’échappement à travers un

placard et le grenier vers une sortie de toit.

Horizontalement. S’il y a une zone libre de la paroi extérieure au-dessus de votre appareil, vous pouvez installer le tuyau d’échappement vers une sortie de mur.

9. Fixez la pince de cheminée et la cheminée intérieure avec les vis 3.5*8.

Fixez la pince de cheminée à l’endroit approprié sur le mur.

10. Déplacez la cheminée de haut en bas et ajustez-la correctement.

11. Percez deux trous (diamètre 8 mm/utilisez le pochoir) dans le mur. Maintenant, vissez les vis et les chevilles dans les trous. La distance entre la tête de vis et le mur doit être de 10 mm.

ATTENTION ! N’endommagez pas le câblage dans le mur

pendant le perçage.

12. Mettez la cheminée intérieure sur les 2 vis et réglez-la. Serrez les vis.

1. Avant d'installer des filtres à charbon : éteignez l'appareil et débranchez-le du réseau électrique.

2. Retirez les filtres à graisse.

3. Installez le CO4 de filtre à charbon sur la face supérieure du moteur (de fermeture à baïonnette).

4. Remplacez les filtres à graisse.

5. La capacité d'aspiration est réduite par des filtres à charbon installés.

6. Les filtres à charbon de sont pas inclus dans la livraison.

7. Utilisez les filtres à charbon uniquement pour le mode de recirculation.

1Wx2 MAX

La distance minimale entre l’ampoule et tout(e) autre objet/surface, par ex. les couvercles, le plateau

supérieur afin d’éviter tout risque de brûlures par des objets/surfaces chaud(e)s et d’éviter le risque d‘incendie.

N'utilisez que des ampoules auto protégées afin d’éviter tout risque de brûlures par des objets/des surfaces chaudes ou des risques d'incendie et de vous protéger contre les rayons UV.

Filtres à charbon

INSTRUCTIONS DE DÉPANNAGE

DYSFONCTIONNEMENT

CAUSE POSSIBLE

MESURE

L’appareil ne fonctionne pas du tout.

 La fiche d’alimentation de l’appareil

n’est pas branchée dans la prise.

 La fiche d’alimentation est desserrée.  La prise n’est pas alimentée de

l’énergie.

 Le fusible est désactivé.

 Vérifier la prise appropriée en la

connectant avec un autre appareil.

 Vérifier le fusible.  Le voltage est trop bas. Comparez

les données sur la plaque signalétique avec les données de votre fournisseur d’énergie.

La lumière fonctionne, mais pas le moteur.

 le clapet de ventilation bloqué.  le moteur de montage défectueux.

 débloquez-le.  changez le moteur.

Les odeurs de moteurs anormales.

 le moteur défectueux

 changez le moteur.

d’une montre.

5. Enlevez l’ampoule de la douille et changez-la par une nouvelle de la même

puissance.

6. Fixez le culot en le tournant dans le sens des aiguilles d’une montre.

7. La puissance maximale de l’ampoule ne peut pas être plus forte que 28W.

Le charbon conventionnel et les filtres à charbon actif ne peuvent pas être nettoyés. La capacité de ces filtres est limitée. Vous pouvez utiliser ces filtres pour environ 3-6 mois. Changez un filtre usé. Veuillez trouver plus d'informations sur l'emballage du filtre.

Tache d’huile.

 la vanne à sens unique fuit  la connexion entre la base de la

cheminée et la cheminée télescopique fuit

 réparez la vanne  réparez la connexion avec un

matériel approprié

L’appareil vibre.

 Le moteur n’est pas correctement

fixé

 La hotte n’est pas correctement fixée

 fixez le moteur correctement.

 fixez la hotte correctement.

L’insuffisante capacité d’extraction.

 trop de distance entre la hotte et la

table de cuisson

 trop de courant d’air à cause de la

porte et/ou les fenêtres ouvertes

 descendez la hotte

 fermez la porte/les fenêtres

L’appareil est instable.

 les rails de montage ne sont pas fixés

fermement

 les vis ne sont pas fixées fermement

 fixez les rails de montage

correctement

 serrez les vis

Si la hotte ne fonctionne pas correctement et/ou vous pouvez entendre le bruit de

fonctionnement augmenter, vérifiez la liste de contrôle ci-dessus:

 Les dimensions incorrectes du tuyau d’échappement.  Une obstruction dans le tuyau d’échappement.  Le diamètre du tuyau d’échappement depuis la hotte jusqu’à la boîte murale

incluse devrait être de 120 mm; sinon, la capacité du moteur peut être réduite.

 Si vous avez installé une moustiquaire sur la boîte murale, l’évent d’aération peut

être obstrué. Vérifiez-le en enlevant la moustiquaire.

 Si le panneau protecteur du boîtier mural est équipé de solides lamelles obliques,

l’évent d’aération peut être obstrué. Vérifiez-le en enlevant le panneau protecteur.

 Installez un panneau protecteur à lamelles mobiles, qui n'entravent pas l’évent

d'aération.

 Vérifiez l'état et la propreté des filtres.  Vérifiez si l'air qui est extrait par la hotte est remplacé pour éviter une pression

négative.

 Lorsque vous mettez en route votre appareil en mode de recirculation, vérifiez

si le filtre à charbon a été remplacé à temps (minimum tous les 3-6 mois).

Si l’appareil a un dysfonctionnement qui ne figure pas sur la liste de contrôle

ou si vous avez vérifié tous les éléments sur la liste alors que le problème

persiste, nous vous prions de vouloir bien contacter le magasin où vous avez

acheté l’appareil.

S13-60BBPX/S13-60BWPX

2 2*1 LED

12.3 14.2

62 W

1*CO4

GÉSTION DE DÉCHETS

Les matériaux marqués par le présent symbole sont recyclables.

Pour obtenir plus d’informations,

veuillez contacter les autorités locales.

1. Lors du déballage, les matériaux d'emballage (sacs en polyéthylène, des morceaux de polystyrène, etc.) doivent être tenus hors de la portée des enfants. RISQUE D’ÉTOUFFEMENT !

2. Les anciens appareils et les appareils non-utilisés doivent être envoyés pour être éliminés dans un centre responsable de recyclage. Ne jamais exposer aux flammes nues.

3. Avant de jeter un ancien appareil, rendez-le inutilisable. Débranchez l'appareil et coupez complètement le cordon d'alimentation. Jetez immédiatement le cordon et la fiche d'alimentation. Retirez complètement la porte afin que les enfants n’entrent pas dans l'appareil, car cela met leur vie en danger !

4. Éliminez le papier et le carton dans les conteneurs réservés.

5. Débarrassez-vous des matières plastiques dans les conteneurs réservés.

6. Si des conteneurs appropriés ne sont pas disponibles dans votre zone d'habitation, jetez ces matériaux dans un centre de collecte de votre commune chargé du recyclage des déchets.

7. Veuillez obtenir des informations plus détaillées auprès de votre revendeur ou des institutions de votre municipalité.

INDEX

Veiligheidsvoorchriften

Installatie

Configuratiescherm

Reiniging/ Onderhoud

Problemen oplossen

Technische gegevens

Afvalbeheer

Garantie voorwaarden

VEILIGHEIDSVOORSCHRIFTEN

GEVAAR! duidt op een gevaarlijke

situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel

WAARSCHUWING! Duidt op

een gevaarlijke situatie die, indien genegeerd, kan leiden tot ernstig of dodelijk letsel.

Geachte klant! Wij willen u graag bedanken voor de aanschaf van een product uit ons uitgebreide assortiment van huishoudelijke apparatuur. Lees de volledige handleiding voordat u het apparaat voor de eerste keer gaat gebruiken. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie. Als u het apparaat overdraagt aan een derde partij, overhandig deze handleiding ook aan de ontvanger.

EU – Verklaring van Conformiteit

 De producten, die worden beschreven in deze handleiding, voldoen aan de

geharmoniseerde voorschriften.

 De relevante documenten kunnen door de bevoegde autoriteiten worden

verzocht van de laatste detailhandelaar.

De nummers in deze handleiding kunnen in sommige details verschillen van het

huidige ontwerp van uw toestel. Volg de instructies toch in een dergelijk geval. Levering zonder inhoud.

Eventuele wijzigingen, die geen invloed hebben op de functies van het apparaat

blijven onder voorbehoud van de fabrikant. De verpakking afdanken in overeenstemming met de geldende lokale en gemeentelijke regelgeving.

Het apparaat dat u heeft gekocht kan een verbeterde versie zijn van het toestel

waarvoor deze handleiding werd gedrukt. Niettemin zijn de functies en de bediening identiek. Deze handleiding blijft dan ook nog steeds geldig. Technische wijzigingen en drukfouten blijven onder voorbehoud.

Lees de veiligheidsinstructies zorgvuldig door voordat u het apparaat voor de eerste keer gaat gebruiken. Alle informatie in deze handleiding dient ter bescherming van degene die het apparaat bedient. Indien u de veiligheidsinstructies negeert, zult u uw gezondheid en leven in gevaar brengen.

VOORZICHTIG! duidt op een

gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

MELDING! duidt op mogelijke schade aan het apparaat.

Bewaar deze handleiding op een veilige plaats zodat u het altijd kunt gebruiken

wanneer het nodig is. U dient zich strikt aan de aanwijzingen te houden om schade aan personen en eigendommen te voorkomen.

Controleer de technische periferie van het apparaat! Werken alle kabels en

aansluitingen naar het apparaat goed? Of zijn ze versleten en/of komen niet overeen met de technische vereisten van het apparaat? Een check-up van bestaande en nieuw-gemaakte aansluitingen moet worden uitgevoerd door een erkende professional. Alle aansluitingen en energie geleidende onderdelen (incl. draden in een muur) moet worden gecontroleerd door een gekwalificeerde professional. Alle aanpassingen aan het elektriciteitsnet, om de installatie van het apparaat in staat te stellen, moet worden uitgevoerd door een gekwalificeerde professional.

Het apparaat is uitsluitend bestemd voor prive-gebruik. Het apparaat is alleen bedoeld voor het extraheren/recirculatie van

kookdampen in een particulier huishouden.

Het apparaat is alleen bedoeld voor gebruik binnenshuis. Het apparaat is niet bedoeld om gebruikt te worden voor commerciële

doeleinden, tijdens het kamperen of in het openbaarvervoer.

Gebruik het apparaat alleen in overeenstemming met het beoogde gebruik. Laat personen die niet vertrouwd zijn met deze handleiding de bediending van

het apparaat niet toe.

Belangrijke MEDEDELING bij het uitpakken van de afzuigkap !!

Pak de onderdelen van de afzuigkap zeer zorgvuldig uit;

anders zult u de afzuigkap beschadigen!

1. Beide onderdelen zijn aangebracht in elkaar.

2. Trek het binnenste gedeelte voorzichtig naar binnen en til het voorzichtig.

3. Blijf het voorzichtig tillen om de "kleine" schoorsteen er uit te halen.

GEVAAR!

1. Gebruik het apparaat niet indien het niet goed werkt, zichtbaar beschadigd is, op de grond is gevallen of het netsnoer/stekker beschadigd is.

2. Het netsnoer dient alleen te worden vervangen door een gekwalificeerde professional.

3. Nooit het apparaat zelf repareren.

Minimale afstand kap tot

Vitro keramische ringen / kookplaten

65 cm

Gasfornuis

75 cm

Kolen / olie / kachel hout stoken

85 cm

4. Gebruik geen haarden die afhankelijk zijn van lucht in de ruimte tijdens het bedienen van het apparaat; anders zullen er zich schadelijke gassen van de open haard vormen in uw huis. Wanneer de afzuigkap tegelijk wordt gebruikt met een schoorsteen (bijvoorbeeld kolen oven), zorg voor voldoende luchttoevoer in de ruimte waar het apparaat geïnstalleerd is. Raadpleeg altijd uw plaatselijke schoorsteenveger. Als u het apparaat in de recirculatie-modus gebruikt, kunt u gelijktijdig haarden gebruiken die afhankelijk zijn van lucht in de ruimte.

5. Indien gas wordt vrijgelaten in uw huis:

 Open alle ramen.  Haal het apparaat niet uit het stopcontact en gebruik het bedieningspaneel.  Het apparaat niet aanraken totdat het gas is verdwenen.  Anders kunnen er vonken gegenereerd worden die het gas zullen ontsteken.

WAARSCHUWING!

1. Wanneer u afzuigkappen gebruikt in combinatie met niet elektrisch bediende apparaten (gas en door middel van olie gestookte apparaten), dient de negatieve druk van de desbetreffende kamer niet meer dan 4 Pa (4 * 10-5 bar) te zijn.

2. Een elektrische voeding van 220-240 V AC/50 Hz is vereist. Gebruik geen socket bord of een multi stopcontact of een verlengsnoer bij de bediening van het apparaat met 220-240 V/50 Hz (AC). Alle elektrische aansluitingen die wellicht beschadigd zijn, moeten worden gerepareerd door een gekwalificeerde professional.

3. Sluit het apparaat alleen aan op een geaard en aparte stopcontact.

4. Het apparaat moet worden geaard. Maak alleen gebruik van een goede veiligheid contactdoos om het risico van een elektrische schok te minimaliseren. De technische gegevens van uw energievoorziening moeten voldoen aan de gegevens op het typeplaatje.

5. Uw huiselijk circuit moet uitgerust zijn met een automatische stroomonderbreker.

6. U dient zich strikt te houden aan de minimale afstand tussen afzuigkap en kookplaat:

7. Kook geen geflambeerde gerechten onder de afzuigkap. De vlammen kunnen het apparaat beschadigen en/of brand veroorzaken.

8. Laat de gasstralen van een gaskookplaat niet zonder kookgerei. De vlammen

kunnen het apparaat beschadigen en/of brand veroorzaken.

9. Indien je bakt, houd permanent een oogje op de olie daar het vlam kan vatten. Het risico op zelfontbranding stijgt bij herhaaldelijk gebruik van de olie.

10. Voer niks uit op de kookplaat met open vuur of brand. De vlammen kunnen het apparaat beschadigen en/of brand veroorzaken.

11. De afvoerslang mag niet gemaakt zijn van brandbare materialen of brandbare materialen bevatten.

12. De afgezogen lucht mag niet worden uitgevoerd door een uitlaatpijp van een verwarming of dergelijke, niet elektrisch aangedreven, apparaten.

13. Gebruik het apparaat alleen met geplaatste vetfilters. Anders zal-recirculatie vervoerd vet deponeren in het apparaat en het uitlaatsysteem. BRANDGEVAAR! Reinig of vervang de filters regelmatig.

14. Haal de stekker uit het stopcontact vóórdat u het apparaat gaat schoonmaken en onderhouden.

15. Indien dit niet gebeurt zal een verhoogd risico op brand veroorzaakt worden als gevolg van vetophopingen.

16. Tijdens het uitpakken, moet het verpakkingsmateriaal (plasticzakken, stukken piepschuim, etc.) uit de buurt van kinderen worden gehouden. VERSTIKKINGSGEVAAR!

17. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke en verstandelijke vermogens of gebrek aan ervaring en kennis worden bediend, indien zij onder toezicht staan of worden

geïnstrueerd over het veilig gebruik van het toestel en de risico’s begrijpen die

betrokken zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruiksvriendelijk onderhoud mag niet door kinderen worden uitgevoerd,

tenzij ze onder toezicht staan.

18. Houd altijd toezicht op kinderen, zodat ze niet met het apparaat spelen.

VOORZICHTIG!

1. Bereikbare delen van de kap kunnen heet worden tijdens het koken.

2. Voer de installatie van het apparaat met minimaal twee personen uit. Gevaar voor beschadiging. Kans op letsel!

MELDING!

1. Het apparaat moet vervoerd en geïnstalleerd worden door ten minste twee personen.

2. Pak de onderdelen van de afzuigkap zeer zorgvuldig uit; anders zult u deze beschadigden.

3. Verwijder de volledige verpakkingsmaterialen voor ingebruikname. Het apparaat kan zijn uitgerust met een transportbeveiliging. Verwijder de transportbeveiliging volledig. Wees heel voorzichtig bij de verwijdering. Gebruik geen agressieve reinigingsmiddelen om resten van het transportlock te

1080(max)

313

780

380

180

596

4. Plaats het apparaat op de 2 schroeven (zie stap 4) en pas het aan. Installeer de schroeven nr. 3 en 4 door de openingen van de behuizing. De afstand schroefkop ↔ muur moet 10 mm zijn.

5. Draai de schroeven vast. Begin met de bovenste.

6. Sluit de afvoerslang en de eenrichting klep aan.

7. Bevestig de afzuigkap klem en de innerlijke schouw met de 4 * 8 schroeven.

8. U kunt de afvoerpijp diversifiëren.

De veiligheidsinstructies in deze handleiding strikt in acht te nemen.

Verticaal. Als uw keuken is gelegen onder een zolder, kunt u de afvoerslang door een kast en de zolder op een geschikt dak-stopcontact installeren.

Horizontaal. Als er een stuk beschikbaar buitenmuur-ruimte boven het apparaat is, kunt u de afvoerslang naar een geschikte wand-stopcontact installeren.

9. Bevestig de afzuigkapklem en de buitenste afzuigkap met de 3,5 * 8 schroeven.

10. Beweeg de afzuigkap op en neer en stel het goed in.

11. Boor twee gaten (diameter 8 mm/ gebruik maken van de stencil) in de muur.

Schroef nu de schroeven en de pluggen in de gaten. De afstand schroefkop ↔

muur moet 10 mm zijn.

WAARSCHUWING! Beschadig de bedrading in de muur niet tijdens

het boren.

12. Plaats de binnenste afzuigkap op de 2 schroeven en stel het op. Draai de schroeven vast.

Bevestig de afzuigkap klem op de overeenkomstige plaats op de muur.

 Plaats de vetfilters en sluit het apparaat aan op het stroomnet. Controleer de

juiste positie van de kap van een voor-en zijkant perspectief. Anders zal het apparaat niet goed funtioneren.

Koolstoffilter

Motor housing

1. Voordat u koolstoffilters installeert: schakel het apparaat uit en trek de stekker uit het stopcontact.

2. Verwijder de vetfilters.

3. Installeer het koolstoffilter CO4 aan de bovenzijde van de motor (bajonetsluiting).

4. Plaats de vetfilters terug.

5. De zuigkracht is afgenomen door de geïnstalleerde koolstoffilters.

6. Koolstoffilters zijn niet inbegrepen in de levering.

7. Gebruik koolstoffilters alleen voor luchtcirculatie modus.

1Wx2 MAX

Koolstoffilters

PROBLEMEN OPLOSSEN

STORING

MOGELIJKE OORZAAK

ACTIE Het apparaat werkt helemaal niet.

 de stekker van het apparaat is niet

aangesloten op het stopcontact.

 de stekker is los komen te zitten.  het stopcontact wordt niet met

energie gevoed.

 de zekering is uitgeschakeld.

 controleer de betreffende

stopcontact door een andere apparaat in te schakelen.

 controleer de zekering.  de spanning is te laag. Vergelijk de

gegevens op het typeplaatje met de gegevens van uw energieleverancier.

Het lampje brandt, maar de motor werkt niet.

 ventilatiedemper geblokkeerd.  motor montage defect

 verwijder verstopping.  vervang motor.

Abnormale motorische-geur.

 motor defect

 vervang motor

Smeer van olie.

 eenrichtingsklep lekt  aansluiting basis afzuigkap-

telescopische schoorsteen is lek

 sluit de klep  dicht de verbinding met een geschikt

materiaal

Apparaat trilt.

 motor niet goed vast  kap niet goed vast

 stel motor goed vast  stel kap goed vast

Onvoldoende onttrekkings capaciteit.

 te grote afstand kap-kookplaat  te veel trek vanwege open deuren

en/ of ramen

 verlaag positie van de kap  sluit de deuren/ ramen

Apparaat is instabiel.

 montagerail is niet stevig vast  schroeven zijn niet goed vast

 fix montagerail goed  draai de schroeven vast

Conventionele koolstof en actieve koolstof filters kunnen niet worden gereinigd. De capaciteit van deze filters is beperkt. U kunt dergelijke filters gebruiken voor ongeveer 3-6 maanden. Vervang een lege filter. Meer informatie vindt u op het filter verpakking.

Als de kap niet goed werkt en/of je een toename van geluid kunt horen,

check onderstaande schema:

S13-60BBPX/S13-60BWPX

2 2*1 LED

12.3 14.2

1*CO4

GARANTIE VOORWAARDEN

Garantievoorwaarden voor grote elektrische apparaten

PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Dit apparaat is voorzien van een 24-maanden garantie voor de consument, vanaf de oorspronkelijke datum van aankoop, verwijzend naar haar foutloze materiaalcomponenten en de foutloze fabricage. De consument is geaccrediteerd met zowel de garantie die door de fabrikant wordt gegeven als de garantie van de leverancier. Deze zijn niet beperkt tot de garantie van de fabrikant. Elke aanspraak op garantie moet onmiddellijk na de detectie en binnen 24 maanden na de levering worden gemaakt. De garantie geeft geen enkel recht om zich terug te trekken uit de koopovereenkomst of voor een prijsverlaging. Vervangen onderdelen of vervangen apparaten gelden als ons eigendom.

De aanspraak op garantie geldt niet voor:

1. fragiele onderdelen zoals plastic, glas of gloeilampen;

2. kleine wijzigingen van de PKM-producten met betrekking tot hun toegestane conditie indien ze de gebruikswaarde van het product niet beïnvloeden;

3. schade als gevolg van het hanteringsfouten of verkeerde bediening;

4. schade als gevolg van agressieve milieuomstandigheden, chemicaliën, schoonmaakmiddelen;

5. schade veroorzaakt door niet-professionele installatie en transport;

6. schade veroorzaakt door niet-normale huishoudelijk gebruik;

7. schade die buiten het toestel is veroorzaakt door een PKM-product, tenzij er een verplichting wordt opgelegd door wettelijke bepalingen.

De geldigheid van de garantie zal worden beëindigd, indien:

1. de voorschriften van de installatie en de bediening van het apparaat niet worden nageleefd.

2. het apparaat wordt gerepareerd door een niet-professional.

3. het toestel beschadigd is door de leverancier, de installateur of een derde partij.

4. de installatie of de start-up op ongepaste wijze wordt uitgevoerd.

5. het onderhoud onvoldoende is of onjuist uitgevoerd is.

6. het apparaat niet gebruikt wordt voor het beoogde doel.

7. het toestel beschadigd is door overmacht of natuurrampen, met inbegrip van, maar niet beperkt tot brand of explosies.

De aanspraak op garantie verlengt de garantietermijn niet, noch begint een nieuwe garantietermijn hierdoor. Het geografische toepassingsgebied van de garantie wordt

beperkt met betrekking tot toestellen die worden gekocht en gebruikt worden in Duitsland, Oostenrijk, België, Luxemburg en Nederland.

August 2014

TECHNOLOGIE FÜR DEN HAUSHALT

SERVICE INFORMATION

TECHNOLOGY FOR DOMESTIC USE

Änderungen

vorbehalten

Subject to

alterations

Sous réserve de

modification

Onder

voorbehoud van

wijzigingen

Stand

Updated

Mis à jour

Bijgewerkt

20.03.2014

03/20/2014

20/03/2014

Wenden Sie sich bitte an das Geschäft,

in dem Sie das Gerät erworben haben.

Please contact the shop you purchased the appliance at.

Veuillez contacter le magasin où vous avez acheté l’appareil

Neem dan contact op met de winkel waar u het apparaat heeft

gekocht.

PKM S13-60BBPX operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
