KS102

PKM KS102 Operating Instructions

Bedienungsanleitung
Instruction Manual
Vollraumkühlschrank
Larder Fridge
www.pkm-online.de
KAPITEL
THEMA
SEITE
1.
Vorwort
3
2.
Erklärung der Signalwörter
4
3.
Klimaklassen
4
4.
Sicherheits- und Warnhinweise
5
5.
Aufbau und Anschluss
8
6.

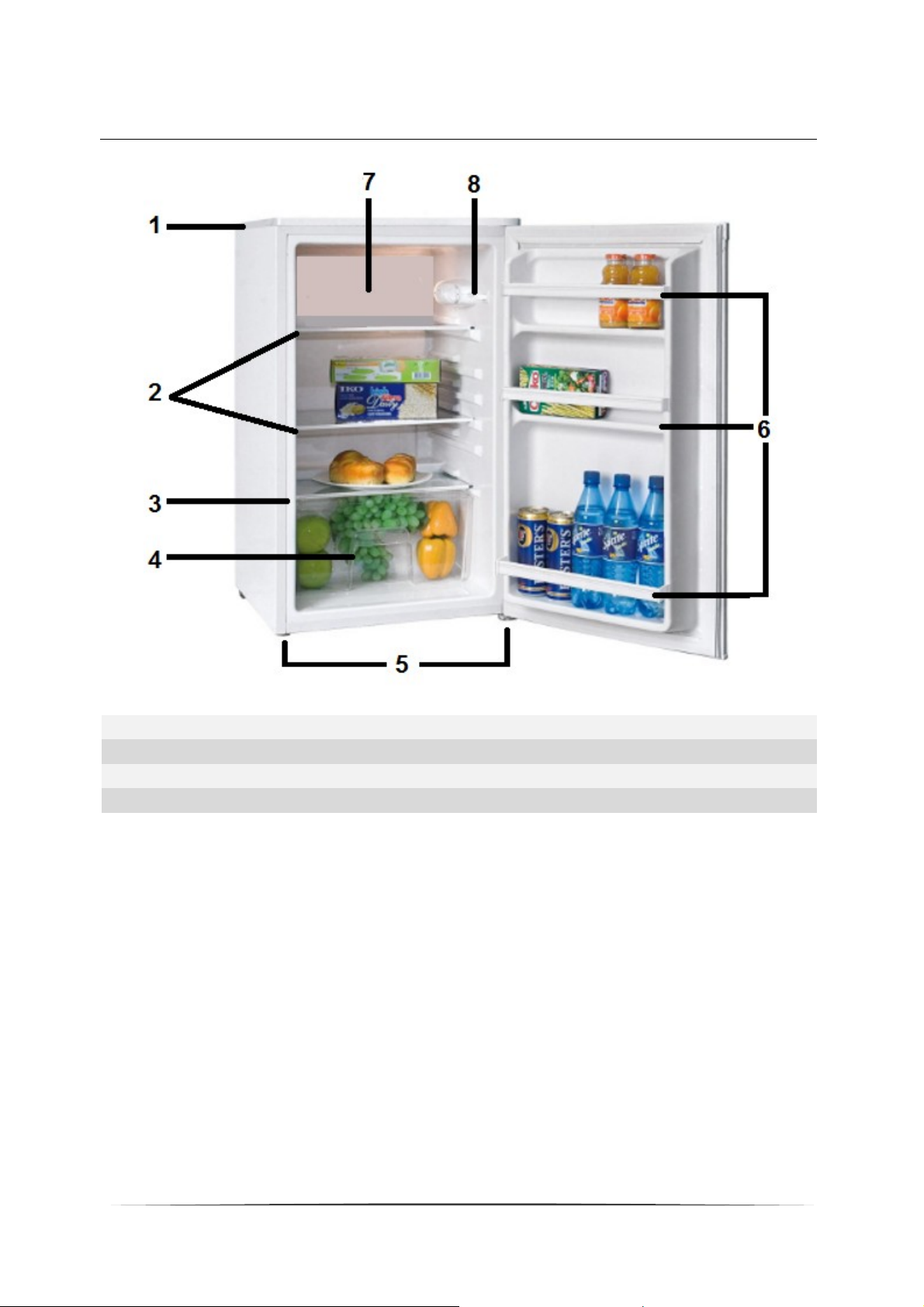

Beschreibung des Geräts
11
7.
Thermostat und Bedienung
12
8.
Reinigung und Pflege
14
9.
Außerbetriebnahme
16
10.
Problembehandlung
17
11.
Technische Daten
19
12.
Entsorgung
20
13.
Garantiebedingungen
22
English language on page 24ff.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten..
Bitte lesen Sie diese Bedienungsanleitung
aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über
den Produktverkäufer angefordert werden.
Titelblattabbildung: Abbildung ähnlich, Lieferung ohne Inhalt. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in
einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
2
Sehr geehrte Kundin/ sehr geehrter Kunde!
Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen. Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft.
Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem
Geschäft in Verbindung, in dem Sie das Gerät erworben haben.
1. Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in
Betrieb nehmen.
2. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
3. Das Gerät ist ausschließlich zur Aufbewahrung und Kühlung von
Lebensmitteln bestimmt.
4. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener
Räume bestimmt.
5. Betreiben Sie das Gerät ausschließlich im Sinne seiner
bestimmungsgemäßen Verwendung.
6. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht
vertraut ist, das Gerät zu benutzen.
7. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an
einem sicheren Ort.
8. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung
ebenfalls mit übergeben.
Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, um alle Funktionen
und Möglichkeiten Ihres neuen Geräts optimal nutzen zu können.
Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über
einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften an Ihrem Wohnort.
3
GEFAHR! verweist auf eine
Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die ,wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.
HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.
STROMSCHLAGGEFAHR
zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen die Gefahr eines Stromschlags besteht.
BRANDGEFAHR zeigt an,
dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen ein Brandrisiko besteht.
KLIMAKLASSE
UMGEBUNGSTEMPERATUR
SN
+100→+320 C
z.B. ungeheizter Keller
N
+160→+320 C
Wohntemperaturbereich
ST
+160→+380 C
Wohntemperaturbereich
T
+160→+430 C
Wohntemperaturbereich
Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass keine Systemteile des Kühlkreislaufs während des Betriebs oder Transports des Geräts beschädigt werden.
Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter
4
Transport und Handhabung
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
Die in dieser Bedienungsanleitung enthaltenen Anweisungen und
Beschreibungen wurden für verschiedene Typen von Kühlgeräten entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden..
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und
heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Kippen Sie das Gerät nicht über einen Winkel von 450 hinaus.
3. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch
die Scharniere beschädigen.
4. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
5. Falls das Gerät in einer horizontalen Position transportiert wird, kann Öl aus
dem Kompressor in den Kühlkreislauf gelangen.
6. Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie es
an die Stromversorgung anschließen, damit das Öl in den Kompressor zurückfließen kann.
7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät
befindet oder durch das Bewegen des Geräts beschädigt wird.
5
Energieversorgung
Kühlmittelkreislauf
1. Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie irgendwelche
Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung
notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
3. Benutzen Sie kein Verlängerungskabel und keine Steckdosenleisten.
4. Das Gerät darf nach dem Anschluss nicht auf dem Netzanschlusskabel stehen.
5. Nehmen Sie keine Veränderungen an dem Gerät vor.
6. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom
Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer gleichartig qualifizierten Person ausgetauscht werden.
7. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht
qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Benutzen Sie ausschließlich Original-Ersatzteile.
8. Benutzen Sie keine elektrischen Geräte im Inneren des Geräts, es sei denn, diese
werden vom Hersteller Ihres Kühlgeräts empfohlenen.
9. Stellen oder legen Sie keine Wärme abstrahlende elektrische Geräte auf Ihr
Gerät.
10. Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät. Die Isolierung
der Elektrik Ihres Geräts kann ansonsten durch verschüttetes oder überkochendes Wasser nachhaltig beschädigt werden.
1. Beschädigen Sie nicht den Kühlmittelkreislauf. Ihr Gerät wird mit dem
umweltfreundlichen Kältemittel R600a betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass keine Systemteile des Kühlkreislaufs während des Betriebs oder Transports des Geräts beschädigt werden.
2. Sollte ein Systemteil Beschädigungen aufweisen, darf sich das Gerät auf keinen
Fall in der Nähe von Feuer, offenem Licht und Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort Kontakt zu Ihrem Kundendienst auf.
3. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen
sollte:
Öffnen Sie alle Fenster zur Belüftung.
6
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie
Innenbereiche
Abschließende Sicherheitsanweisungen
nicht die Bedienelemente des Geräts.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist. Bei Missachtung dieser Anweisungen können Funken entstehen, die
das Gas entflammen.
4. Halten Sie alle Teile des Geräts fern von Feuer und sonstigen Zündquellen,
wenn Sie das Gerät entsorgen oder außer Betrieb nehmen.
1. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder
Sprühdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten zündfähige Gemische zur Explosion gebracht werden können.
2. Stellen oder legen Sie keine heißen Flüssigkeiten und heißen Lebensmittel in das
Gerät.
3. Der Abstand der eingelagerten Lebensmittel zum Verdunster sollte mindestens
10 mm oder mehr betragen, damit die Lebensmittel nicht gefrieren.
1. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt.
2. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr
Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
3. An der Rückseite des Geräts befinden sich der Kondensator und der
Kompressor. Diese Bestandteile können während der normalen Benutzung des Geräts eine hohe Temperatur erreichen. Schließen Sie das Gerät entsprechend der in dieser Bedienungsanleitung aufgeführten Anweisungen an. Eine unzureichende Belüftung beeinträchtigt den ordnungsgemäßen Betrieb des Geräts und beschädigt das Gerät.
4. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als
Standfläche oder Stütze.
5. Kinder dürfen niemals mit dem Gerät spielen.
6. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden.
7. Dieses Gerät darf nicht beim Camping benutzt werden.
8. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.
9. Dieses Gerät darf nur in geschlossenen Räumen benutzt werden.
7
Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder
das Gerät selbst keine Beschädigungen aufweisen. Schließen Sie das Gerät in einem solchen Falle keinesfalls an die Energieversorgung an.
3. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
4. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen
Abstand zu extremen Hitze- oder Kältequellen auf.
5. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.
6. Das Gerät muss ordnungsgemäß belüftet werden. Mindestabstand des Geräts
zur Zimmerwand und Küchenmöbeln:
7. Minimaler Freiraum für Türöffnungswinkel: 1600.
8. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
9. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in
Kontakt kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen.
10. Die Türen müssen sich komplett und ungehindert öffnen lassen.
11. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf.
8
Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau.
Elektrischer Anschluss
Wechsel des Türanschlags
12. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
13. Das Typenschild befindet sich im Gerät oder außen an der Rückwand.
1. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung.
2. Verwenden Sie ausschließlich eine dafür geeignete zugewiesene Netzsteckdose,
die sich nahe an Ihrem Gerät befinden muss.
3. Zu Ihrer eigenen Sicherheit muss das Gerät geerdet sein. Das Gerät ist mit
einem 3-poligen Schutzkontaktstecker ausgestattet. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren.
4. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.
5. Der Netzstecker muss nach dem Aufbau des Geräts jederzeit ungehindert
zugänglich sein.
Führen Sie den Wechsel mit mindestens zwei Personen durch. Stellen Sie
das Gerät auf einen weichen Untergrund, um Beschädigungen des
Gehäuses und Kühlsystems zu vermeiden.
1. Entfernen Sie die vier Abdeckkappen (11) und Schraubennägel (10).
2. Entfernen Sie die Arbeitsplatte (9) und das Dekor-Element (8).
3. Entfernen Sie die zwei Schrauben (6) des oberen Scharniers (5) an der rechten
Seite des Gehäuses.
4. Heben Sie vorsichtig die Tür an. Verwahren Sie die Tür an einem sicheren Ort,
um Kratzer zu vermeiden..
5. Entfernen Sie den Stopfen (7) und versetzen Sie ihn in das nicht abgedeckte
Loch an der rechten Seite. Drücken Sie den Stopfen fest in das Loch.
9
6. Entfernen Sie die zwei Schrauben (6) des unteren Scharniers (2) an der rechten
1. Schraube
2. Unteres Scharnier
3. Höhenverstellbarer Fuß
4. Höhenverstellbarer Fuß
5. Oberes Scharnier
6. Schrauben
7. Stopfen
8. Dekor-Element
9. Arbeitsplatte
10. Schraubennagel
11. Abdeckkappen
Seite des Gehäuses.
7. Entfernen Sie den schraubenartigen höhenverstellbaren Fuß (4) und bringen Sie
ihn an der rechten Seite an.
8. Installieren Sie die Tür in ihrer neuen Position; geben Sie den Stift in die Buchse
am unteren Bereich des Rahmens (Loch).
9. Befestigen Sie das obere Scharnier (5) an der linken Seite. Der Stift muss sich
ordnungsgemäß in der Buchse am unteren Bereich des Rahmens (Loch) befinden.
10. Befestigen Sie das untere Scharnier nur leicht (2). Ziehen Sie die Schrauben
nicht fest, solange die Tür nicht geschlossen und ausgerichtet ist.
11. Geben Sie den Stopfen (7) in das nicht abgedeckte Loch an der rechten Seite.
12. Befestigen Sie das Dekor-Element (8) an der rechten Seite der Arbeitsplatte (9).
13. Befestigen Sie die Arbeitsplatte (9mit den Schraubennägeln (10). Bringen Sie die
Abdeckkappen an (11).
10
1
Arbeitsplatte
5
Höhenverstellbare Füße
2
Regale
6
Türablage/Flaschenfächer
3
Glasabdeckung Gemüsefach
7
Verdunster
4
Gemüsefach
8
Thermostat/Innenbeleuchtung
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
11
Temperaturregelung
Einstellung
Stufe
Aus
Stufe 0
Normal
Stufe 2-4
Maximal
Stufe 7
Betriebsparameter
SOBALD SIE DAS GERÄT AUFGESTELLT HABEN, WARTEN SIE
BITTE 4 STUNDEN, BEVOR SIE ES EINSCHALTEN!
1. Bei sehr hohen, sommerlichen Außentemperaturen: stellen Sie den
Thermostatschalter auf 5 oder, bei Bedarf, noch höher, um die Kühltemperatur weiter abzusenken. Auf den höchste Stufen läuft der Kompressor möglicherweise kontinuierlich, um bei sehr hohen Raumtemperaturen seine Kühlleistung zu erbringen.
2. Sollte sich bei einer hohen Temperatureinstellung Reif an der Rückseite Ihres
Geräts bilden, so ist zu empfehlen, die Temperatur auf eine niedrigere Stufe zurück zustellen.
Die Kühlstufenbeschreibungen sind lediglich Richtwerte.
1. Das Gerät kann die entsprechenden Temperaturen nur dann erzeugen, wenn: a. die durchschnittliche Umgebungstemperatur der Klimaklasse entspricht. b. die Türen ordnungsgemäß schließen. c. Sie die Türen nicht oft und zu lange öffnen. d. sich die Türdichtungen in einem ordnungsgemäßen Zustand befinden. e. Sie einen geeigneten Standort gewählt haben. f. Sie das Gerät nicht überfüllen. g. Sie kein warmes oder heißes Kühlgut in das Gerät geben.
12
2. Hohe Umgebungstemperaturen bei gleichzeitigem Betrieb der kältesten
Hilfreiche Tipps/Energiesparen
1
2
3
Einstellungen können dazu führen, dass der Kompressor durchgehend arbeitet, um die Temperatur im Inneren des Geräts aufrecht zu erhalten.
3. Tauen Sie das Gerät immer dann ab, wenn die Eisablagerungen eine Dicke von
3-4 mm aufweisen.
Bereits gekochtes Essen kann im Gerät frisch gehalten werden. Lassen Sie es
dazu vorher auf Zimmertemperatur abkühlen.
Verwenden Sie zum Verpacken farblose, geruchslose, luftundurchlässige und
widerstandsfähige Materialien.
Nutzen Sie die Eiereinsätze, die Türablagen sowie das Stellfach für Flaschen1.
Hier lassen sich auch Dinge wie Butter, Milch etc. lagern.
Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden
und Gerüche frei zusetzen. Um dies zu verhindern, können sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden.
Gewähren Sie den Lebensmitteln einen angemessenen Lagerungsbereich.
Überfüllen Sie das Gerät nicht.
Wickeln Sie einzulagernde Lebensmittel in Frischhaltefolie oder eine geeignetes
Papier und ordnen Sie die Lebensmittel einzelnen Bereichen zu. So vermeiden Sie Verunreinigungen, einen Verlust an Wasser und eine Vermischung von Gerüchen.
Lassen Sie heiße Lebensmittel auf Zimmertemperatur abkühlen, bevor Sie diese
einlagern, da sonst der Energieverbrauch ansteigt und es zur Ausbildung von Eiskristallen im Inneren kommt.
Achten Sie beim Einkauf von Tiefkühlprodukten darauf, dass deren
Verpackung nicht beschädigt ist und das Produkt ordnungsgemäß gelagert wurde ( Verkaufstruhe mit -180C oder tiefer ).
Gefriergut auftauen: je nach der Ausstattung Ihrer Küche und entsprechend
dem Verwendungszweck Ihres Gefrierguts.
bei Raumtemperatur im Kühlbereich Ihres Geräts in einem elektrischen Backofen2  in einem Mikrowellengerät3
Versuchen Sie, die Tür nicht zu häufig zu öffnen, besonders bei feucht-warmen
Wetter.
Wenn Sie die Tür öffnen, schließen Sie diese wieder sobald als möglich.
Ausstattung und Zubehör sind abhängig von dem von Ihnen erworbenen Modell. Achten Sie hierbei auf die entsprechende Funktionswahl Ihres Backofens. Achten Sie hierbei auf die entsprechende Funktionswahl Ihres Mikrowellengeräts.
13
Überprüfen Sie laufend, ob das Gerät genügend belüftet wird. Das Gerät muss
WARNUNG!
Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
an allen Seiten gut belüftet werden.
Stellen Sie die Temperatur sobald wie möglich von einer hohen auf eine niedrige
Einstellung, abhängig davon, wie beladen das Gerät ist und wie hoch die Umgebungstemperatur ist.
Bevor Sie Lebensmittel in das Gerät geben, lassen Sie diese gegebenenfalls auf
Zimmertemperatur abkühlen.
Eisablagerungen führen zu einem höheren Stromverbrauch. Tauen sie
Eisablagerungen ab, wenn diese größer als 3 mm sind.
Legen Sie Gefriergut zum Auftauen in den Kühlbereich Ihres Geräts und
nutzen Sie dadurch dessen Kälteabstrahlung.
Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung
unangenehmer Gerüche kommt.
Berühren Sie die stark gekühlten Oberflächen des Geräts nicht mit nassen oder
feuchten Händen, da ansonsten Ihre Haut an den Oberflächen festkleben kann.
Staubablagerungen am Kondensator erhöhen den Energieverbrauch. Reinigen
Sie deshalb zweimal im Jahr den Kondensator an der Rückwand des Geräts mit einem Staubsauger oder einem weichen Pinsel.
Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren
Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.
14
Loading...
+ 31 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
