PKM IN4-9 User Manual [de]

Bedienungsanleitung
Instruction Manual
Induktionskochfeld
Induction Hob
IN 4-9
IN 4-9R
www.pkm-online.de
KAPITEL
THEMA
SEITE
1.
Vorwort
3
2.
Erklärung der Signalworte
4
3.
Sicherheits- und Warnhinweise
4
4.
Aufbau und Anschluss
8
5.
Bedienfeld
13
6.
Bedienung des Geräts
15
7.
Reinigung und Pflege
19
8.
Problembehandlung
20
9.
Technische Daten
22
10.
Entsorgung
22
11.
Garantiebedingungen
24
English language on page 26ff.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten..
Bitte lesen Sie diese Bedienungsanleitung
aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über
den Produktverkäufer angefordert werden.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen.
Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
2
Sehr geehrte Kundin/ sehr geehrter Kunde!
Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen. Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft.
Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem
Geschäft in Verbindung, in dem Sie das Gerät erworben haben.
1. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
2. Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt
bestimmt.
3. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener
Räume bestimmt.
4. Betreiben Sie das Gerät ausschließlich im Sinne seiner
bestimmungsgemäßen Verwendung.
5. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht
vertraut ist, das Gerät zu benutzen.
6. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an
einem sicheren Ort.
7. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung
ebenfalls mit übergeben.
Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über
einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften an Ihrem Wohnort.
3
GEFAHR! verweist auf eine
Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die ,wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.
HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.
STROMSCHLAGGEFAHR
zeigt an, dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen die Gefahr eines Stromschlags besteht.
BRANDGEFAHR zeigt an,
dass bei Nichtbeachtung der betreffenden Anweisungen und/oder Informationen ein Brandrisiko besteht.
Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter
FÜR TRÄGER VON HERZSCHRITTMACHERN
ODER ANDERER AKTIVER IMPLANTATE.
Das Gerät entspricht den derzeitigen Bestimmungen hinsichtlich elektromagnetischer Störungen. Es entspricht im vollen Umfang allen gesetzlichen Anforderungen (2004/108/EG). Es ist so konzipiert, keine anderen elektrischen Geräte in ihrer Funktion zu beeinträchtigen, vorausgesetzt, dass diese dieselben Voraussetzungen erfüllen.
GEFAHR! DIESES GERÄT GENERIERT MAGNETFELDER IN
SEINER UNMITTELBAREN UMGEBUNG.
Ihr Herzschrittmacher muss in Übereinstimmung mit den entsprechenden Bestimmungen entwickelt worden sein, sodass es zu keinen Störungen des Herzschrittmachers beim Betreiben des Induktions-Kochfelds kommen kann. Konsultieren Sie den Hersteller des Herzschrittmachers oder Ihren Arzt, um festzustellen, ob der Herzschrittmacher diesen Bestimmungen entspricht oder es zu Störungen am Herzschrittmacher während des Betriebs eines Induktions­Kochfelds kommen kann.
4
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
Energieversorgung
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
Die in dieser Bedienungsanleitung enthaltenen Anweisungen und
Beschreibungen wurden für verschiedene Typen von Kochgeräten entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche
Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen
Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung
notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts
kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
5. Benutzen Sie das Gerät nicht, falls dieses eine Fehlfunktion aufweist. Sämtliche
Fehlfunktionen müssen durch eine qualifizierte Fachkraft (Elektrotechniker/-in) behoben werden.
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom
Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer
5
gleichartig qualifizierten Person ausgetauscht werden.
Brandschutz
Kinderschutz
8. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht
qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.
1. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät
aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
2. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller
angebracht werden.
3. Halten Sie das Gerät immer unter Aufsicht, wenn Sie es benutzen. Öle oder
Fette können in Brand geraten, wenn sie überhitzt werden oder überkochen/überschwappen.
4. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln
an.
5. Lagern Sie keine Gegenstände auf dem Kochfeld. BRANDGEFAHR!
6. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals den
Ofen oder das Kochfeld berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.
7. An dem Gerät angrenzende Möbel oder Einrichtungsgegenstände sowie alle
beim Anschluss des Geräts verwendeten Materialien müssen während des Betriebs des Geräts einer Temperatur von mindestens +850C oberhalb der Umgebungstemperatur des Raums, in dem das Gerät angeschlossen ist, widerstehen können.
8. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr darauf gestellt
haben.
1. Halten Sie Kinder immer vom Gerät fern. Das Gerät während seines Betriebs
zu berühren, kann zu schweren Verbrennungen führen.
2. Kinder dürfen nicht mit dem Gerät spielen.
6
3. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts
Abschließende Sicherheitsanweisungen
aufhalten.
1. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der
Dampf kann die Elektrik des Geräts nachhaltig beschädigen. Stromschlaggefahr.
2. Metallene Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht
auf die Oberfläche des Geräts gelegt werden, da diese heiß werden können.
3. Dieses Gerät darf nicht unter Zuhilfenahme eines externen Timers oder einer
vom Gerät unabhängigen Fernbedienung betrieben werden.
4. Falls die Oberfläche des Geräts Risse aufweisen sollte, schalten Sie es umgehend
aus und trennen Sie es von der Stromversorgung. Stromschlaggefahr!
5. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt.
6. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden.
7. Dieses Gerät darf nicht beim Camping benutzt werden.
8. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.
9. Dieses Gerät darf nur in geschlossenen Räumen benutzt werden.
10. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung.
Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.
7
Entpacken und Wahl des Standorts
Einbau des Kochfeld
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder
das Gerät selbst keine Beschädigungen aufweisen.
4. Schließen Sie das Gerät ausschließlich an einer zugewiesenen und
ordnungsgemäß geerdeten Anschlussdose an.
5. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen
in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.
1. Zuschnitt des Schranks
Zwischen der Einbauöffnung und der Wand und/oder einem angrenzenden
Schrank muss ein Zwischenraum von 100 mm gegeben sein.
8
2. Einbau über einer Schublade
Idealerweise sollte die
Luftauslassöffnung zwischen den Kochfeldern und der Schranktür mit einem Abdeckgitter versehen werden. Wenn die Querstrebe klein ist, ist dieser Einbau einfach zu bewerkstelligen.
Der Stromkreislauf des Geräts muss durch eine andauernde Zirkulation von Frischluft gekühlt werden., wie in der Abbildung dargestellt. Den Angaben der Abbildung muss sorgfältig entsprochen werden. Je größer der Abstand des Geräts zum sich darunter befindlichen Schrank ist, desto besser wird das Gerät funktionieren.
Ihr Induktions-Kochfeld benötigt einen Lufteinlass an der Rückseite
und einen Luftauslass an der Vorderseite.
3. Einbau über einem Schrank mit Tür
Wenn sich der Luftauslass unterhalb des Geräts befindet:
Wenn die Querstrebe rechtwinkelig ist oder die Kochfelder nicht direkt anliegen,
9
setzen Sie einen abgeschrägten Schnitt an, um den Luftauslass zu gewährleisten.
Das Kochfeld kann über einem
Ofen eingebaut werden. Der entsprechende Ofen muss über eine Gehäusekühlung verfügen. Sorgen Sie unbedingt für eine ordnungsgemäße Belüftung des Geräts. Legen Sie einen Lüftungsschlitz mit einem Auslass von 40cm² an, falls nötig.
HINWEIS!
Den notwendigen Sicherheitsabstand zu einer Dunstabzugshaube entnehmen Sie bitte der Bedienungsanleitung des Herstellers.
4. Einbau über einem Ofen
Ihr Gerät darf nicht über einem Geschirrspüler, einer Waschmaschine,
einem Kühlschrank oder einem Gefrierschrank installiert werden.
10
Vorbereitung und Befestigung
1. Entfernen Sie das selbstklebende
Papier und befestigen Sie die mit dem Gerät gelieferte Dichtung rund um das Kochfeld.
2. Platzieren Sie das Gerät in die
Einbauöffnung des dafür vorgesehenen Schranks und drücken Sie es fest hinein, sodass es durch die Dichtung abschließt.

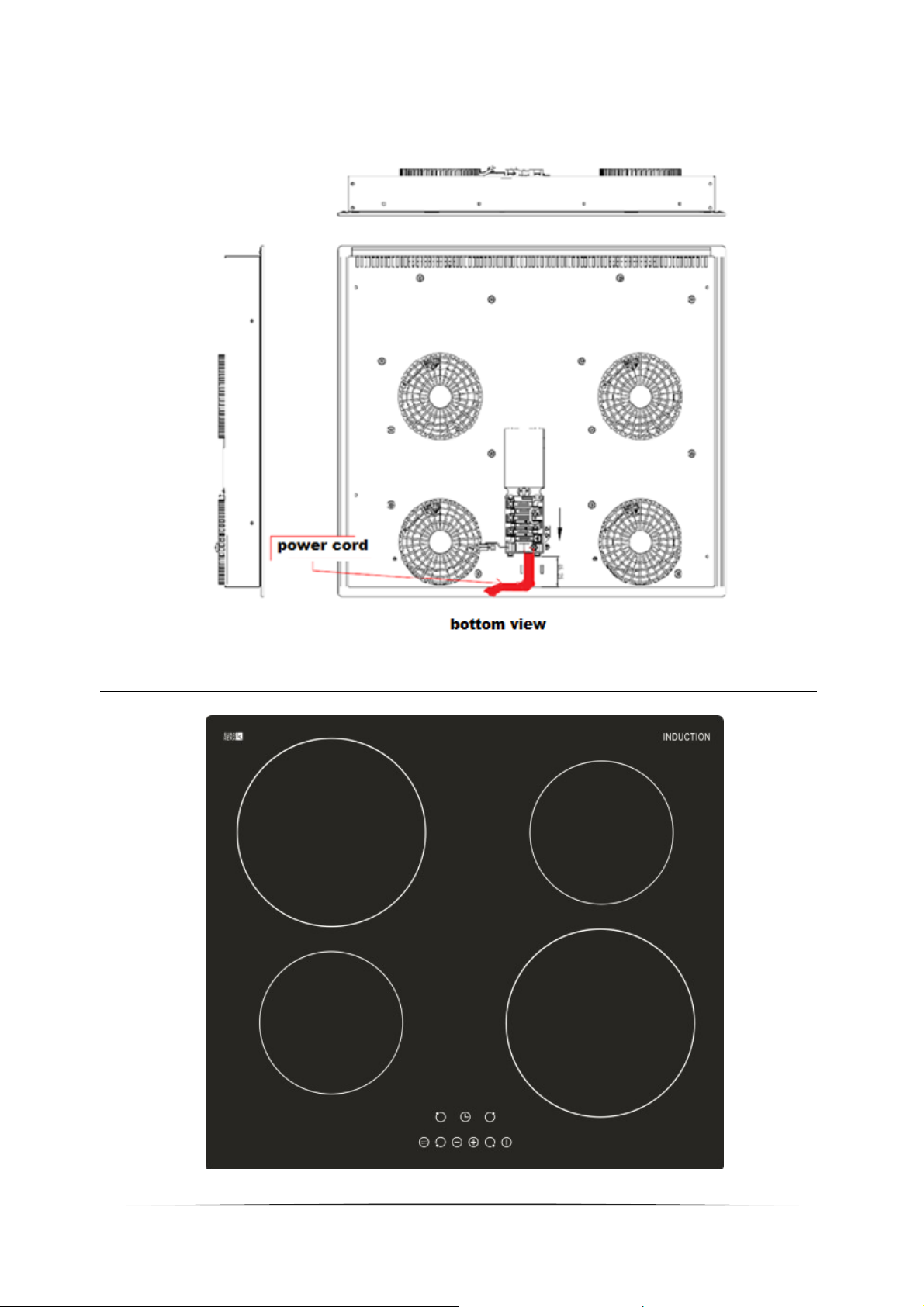

Elektrischer Anschluss
SPANNUNG
GESAMTLEISTUNG
STROMSTÄRKE
JE PHASE
SICHERUNG
400V
7,2 KW
31,5 A
32 A
1. Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein
Festanschluss des Geräts erforderlich ist, muss bei der Installation eine Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).
2. Das Stromkabel muss Temperaturen von 1200C widerstehen können. Schalten
Sie vor dem Anschluss den Strom ab. Eine ordnungsgemäße Erdung ist notwendig.
3. Lesen Sie vor Anschluss des Geräts unbedingt die Informationen auf dem
Typenschild sowie im Anschlussdiagramm.
Technische Daten
11
Die folgenden elektrischen Anschlussarbeiten dürfen ausschließlich von
einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Anschlussdiagramm befindet sich ebenfalls auf der Abdeckung des Anschlusskastens. Das Anschlusskabel muss allen Anforderungen des Geräts entsprechen. Das Anschlusskabel muss mit einer Zugentlastungsklemme gesichert werden.
Verbinden Sie den elektrischen Sicherheitsschaltkreis unbedingt mit
der Anschlussklemme
1. Wenn Sie die Abdeckung des Anschlusskastens abnehmen, finden Sie die
Anschlussstelle und die Aufschrift.
12
2. Verbinden Sie das Stromkabel ordnungsgemäß mit der Anschlussstelle.
13
Beschriftung des Induktions-Kochfelds
Kochfeldanzeige: zeigt die Position der einzelnen Kochfelder auf dem
Induktions-Kochfeld an.
Leistungsanzeige: zeigt an, mit welcher Leistung die einzelnen Kochfelder aktuell arbeiten.
Restwärmeanzeige: wenn Sie das Kochen beendet haben, ist abwechselnd eine H und eine 0 - Anzeige zu sehen. So können Sie erkennen, ob ein bestimmtes Kochfeld noch heiß ist und somit nicht berührt werden sollte. Diese Anzeige kann solange andauern, bis die Kochoberfläche erkaltet ist.
+ und – Sensoren: mit diesen Sensoren stellen Sie die entsprechende Leistung der einzelnen Kochfelder ein, von Stufe 0 bis Stufe 9. Sie können hiermit ebenfalls den Timer einstellen.
Schnellfunktionssensor: Wenn Sie eine Kochfeldanzeige 2 Sekunden lang berühren, wird das entsprechende Kochfeld direkt auf die höchste Stufe eingestellt, sowohl beim Beginn eines Kochvorgangs als auch bei einem laufenden Kochvorgang. Wenn Sie bei einer laufenden Schnellfunktion den Sensor, der die Schnellfunktion kontrolliert, berühren, wird die Leistung des entsprechenden Kochfelds auf die Stufe zurückgestellt, die vor dem Start der Schnellfunktion eingestellt war.
An / Aus Sensor: hiermit können Sie das Gerät direkt ein- oder ausschalten, ohne einen anderen Sensor zu benutzen.
14
Sicherheitssensor und Anzeige: Hiermit werden alle anderen Sensoren blockiert, sodass Kinder nicht mit ihnen spielen können. Gleichzeitig können Sie alle anderen Funktionen einsehen. Wenn der Sicherheitssensor aktiviert wurde, können alle anderen Sensoren nicht bedient werden. Dies wird auf dem gesamten Anzeigebereich dargestellt. Berühren Sie den Sensor für ca. 3 Sekunden, um die Sicherheitsverriegelung wieder aufzuheben.
Timersensor: Hiermit können Sie eine Kochzeit von 0 – 99 Minuten auf einem ausgewählten Kochfeld einstellen. Berühren Sie hierfür zuerst den Timersensor. Benutzen Sie dann die + und – Sensoren, um eine gewünschte Kochzeit einzustellen. Nachdem Sie die Kochzeit eingestellt haben, wählen Sie ein Kochfeld zum Kochen aus.
Timeranzeige: zeigt die Kochzeit auf dem gewählten Kochfeld an.
1. Energieeffizienz
Induktions-Kochfelder erhitzen Lebensmittel weitaus schneller als andere Systeme. Da die Hitze im Kochgeschirr selbst produziert wird, geht viel weniger Energie verloren; somit erhöht sich die Leistungsfähigkeit des Geräts. Das Kochen mit einem Induktions-Kochfeld benötigt nur ungefähr die Hälfte der Energie anderer Systeme. Diese geringe Energieaufnahme macht das Induktionskochen zur billigsten Methode aller elektrisch basierten Kochvorgänge.
2. Sicherheit
Das Risiko, sich an der heißen Glaskeramik zu verbrennen, ist minimal. Da die Hitze im Kochgeschirr selbst entsteht, heizt sich die Glaskeramik-Oberfläche kaum
15
