1. VORWORT
Sehr geehrte Kundin/ sehr geehrter Kunde!
Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die
Bedienung des Geräts für Sie kein Problem darstellen.
Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine
Sicherheit und Funktionstüchtigkeit überprüft.
Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es
keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem
Geschäft in Verbindung, in dem Sie das Gerät erworben haben.
1. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
2. Das Gerät ist ausschließlich zum Kochen und Backen in einem
Privathaushalt bestimmt.
3. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener
Räume bestimmt.
4. Betreiben Sie das Gerät ausschließlich im Sinne seiner
bestimmungsgemäßen Verwendung.
5. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht
vertraut ist, das Gerät zu benutzen.
6. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an
einem sicheren Ort.
7. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung
ebenfalls mit übergeben.
Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über
einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften an Ihrem Wohnort.
WARNUNG!
Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die
Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
4
2. ERKLÄRUNG DER SIGNALWÖRTER
Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
Piktogramme
STROMSCHLAGGEFAHR
zeigt an, dass bei Nichtbeachtung der
betreffenden Anweisungen und/oder
Informationen die Gefahr eines
Stromschlags besteht.
BRANDGEFAHR zeigt an,
dass bei Nichtbeachtung der
betreffenden Anweisungen und/oder
Informationen ein Brandrisiko besteht.
3. SICHERHEITS- UND WARNHINWEISE
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Die in dieser Bedienungsanleitung enthaltenen Anweisungen und
Beschreibungen wurden für verschiedene Typen von Backöfen entwickelt. Sie
können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von
Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
5
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
HINWEIS!
Beachten Sie unbedingt die relevanten Hinweise zur
erstmaligen Benutzung des Geräts in Kapitel 5.
Transport und Handhabung
WARNUNG!
Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie
alle Verpackungsbestandteile und Transportsicherungen vollständig
entfernt haben.
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und
heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch
die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
4. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät
befindet oder durch das Bewegen des Geräts beschädigt wird.
Energieversorgung
WARNUNG!
Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen
von einer qualifizierten Fachkraft (Elektrotechniker/-in)ausgewechselt
werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten
Kundendienst durchführen.
1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche
Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen
Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine
eingebaute Sicherheitsabschaltung verfügen.
3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung
notwendig sind, dürfen nur von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden.
4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts
kommen, trennen Sie das Gerät umgehend von der Stromversorgung
(entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem
Kundendienst, damit diese umgehend behoben werden kann.
6
5. Benutzen Sie das Gerät nicht, falls dieses eine Fehlfunktion aufweist. Sämtliche
Fehlfunktionen müssen durch eine qualifizierte Fachkraft (Elektrotechniker/-in)
behoben werden.
6. Nehmen Sie keine Veränderungen an dem Gerät vor.
7. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom
Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer
gleichartig qualifizierten Person ausgetauscht werden.
8. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht
qualifizierten Personen durchgeführt werden, können zu ernsthaften
Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung
zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile
einbauen.
Brandschutz
WARNUNG!
Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und
zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett
unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie
das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder
einer Feuerdecke.
1. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät
aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
2. Zur Vermeidung von Brandrisiken dürfen Sie das Gerät nicht an Stellen
aufbauen oder anschließen, an denen die Belüftung des Geräts blockiert werden
kann. Zwischen der Rückseite des Geräts und der Wand muss ein
Zwischenraum von mindestens 45 mm (1,77'') bestehen. An den Seiten des
Geräts ist ein Mindestabstand entsprechend der Anleitung in Kapitel AUFBAU
UND ANSCHLUSS erforderlich.
3. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim
befestigt sein, der Temperaturen von 120 0C widersteht.
4. Nach dem Einbau des Geräts müssen alle elektrischen Teile komplett isoliert
sein.
5. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in
deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben
befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch
diese Materialien freigesetzt werden.
6. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller
angebracht werden.
7. Halten Sie das Gerät immer unter Aufsicht, wenn Sie es benutzen. Öle oder
Fette können in Brand geraten, wenn sie überhitzt werden oder
überkochen/überschwappen.
7
8. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.
9. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln
an. BRANDGEFAHR.
10. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!
11. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das
Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen
beschädigt oder zerstört wird.
Kinderschutz
1. Halten Sie Kinder immer vom Gerät fern. Das Gerät während seines Betriebs
zu berühren, kann zu schweren Verbrennungen führen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts
aufhalten.
Abschließende Sicherheitsanweisungen
1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile
innerhalb des Ofens.
2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine
scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche
verkratzen und somit Risse im Glas verursachen.
3. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der
Dampf kann die Elektrik des Geräts nachhaltig beschädigen.
Stromschlaggefahr.
4. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür
und lehnen Sie sich nicht an die geöffnete Ofentür. Stellen oder legen Sie kein
Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums.
Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.
5. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung.
Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts
an der Tatsache ändert, dass die Oberflächen des Geräts während der
Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme
ausstrahlen.
8
4. AUFBAU UND ANSCHLUSS
Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder
das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen
in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden
nehmen.
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund
auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau
Ihres Geräts.
6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der
Rückwand.
Einbau des Backofens
Passen Sie das Gerät in die dafür vorgesehenen Einbauöffnung Ihrer Küchenzeile
ein, das Gerät kann unter einer Arbeitsplatte oder in einen dafür vorgesehenen und
geeigneten Schrank eingebaut werden. Befestigen Sie den Ofen, indem Sie ihn an
den beiden Befestigungslöchern im Rahmen festschrauben. Sie finden die Löcher,
wenn Sie die Ofentür öffnen. Halten Sie sich an die Abmessungen und Abstände,
damit das Gerät ordnungsgemäß belüftet wird.
1. Passen Sie den Ofen in die Einbauaufnahme ein.
2. Öffnen Sie die Ofentür.
3. Sichern Sie den Ofen mit den beiden
Distanzhaltern A, die in die Löcher im
Ofenrahmen passen, am Einbaumöbelstück.
Benutzen Sie dann die beiden Holzschrauben B.
9
Elektrischer Anschluss
GEFAHR!
Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen werden,
welche die landesüblichen gesetzlichen Verordnungen und die
Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau
kennt und sorgfältig beachtet. Es dürfen keine Änderungen oder
willkürlichen Veränderungen an der Stromversorgung durchgeführt
werden. Der Anschluss muss in Übereinstimmung mit den örtlich
geltenden gesetzlichen Bestimmungen erfolgen.
Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)
Das Gerät ist für den Anschluss an Dreh- und Wechselstrom entsprechend der
Angaben auf dem Typenschild ausgelegt. Die Anschlussleitung muss mit einer
Zugentlastungsvorrichtung befestigt werden. Der Schutzleiter muss an die
entsprechend gekennzeichnete Klemme der Anschlussleiste angeschlossen werden.
Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein
Festanschluss des Geräts erforderlich ist, muss bei der Installation eine
Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden
10
Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu
gehören LS-Schalter, Sicherungen und Schütze (EN 60335). Lesen Sie vor dem
Anschluss des Geräts an die Stromversorgung die Anschlussbelegung auf dem

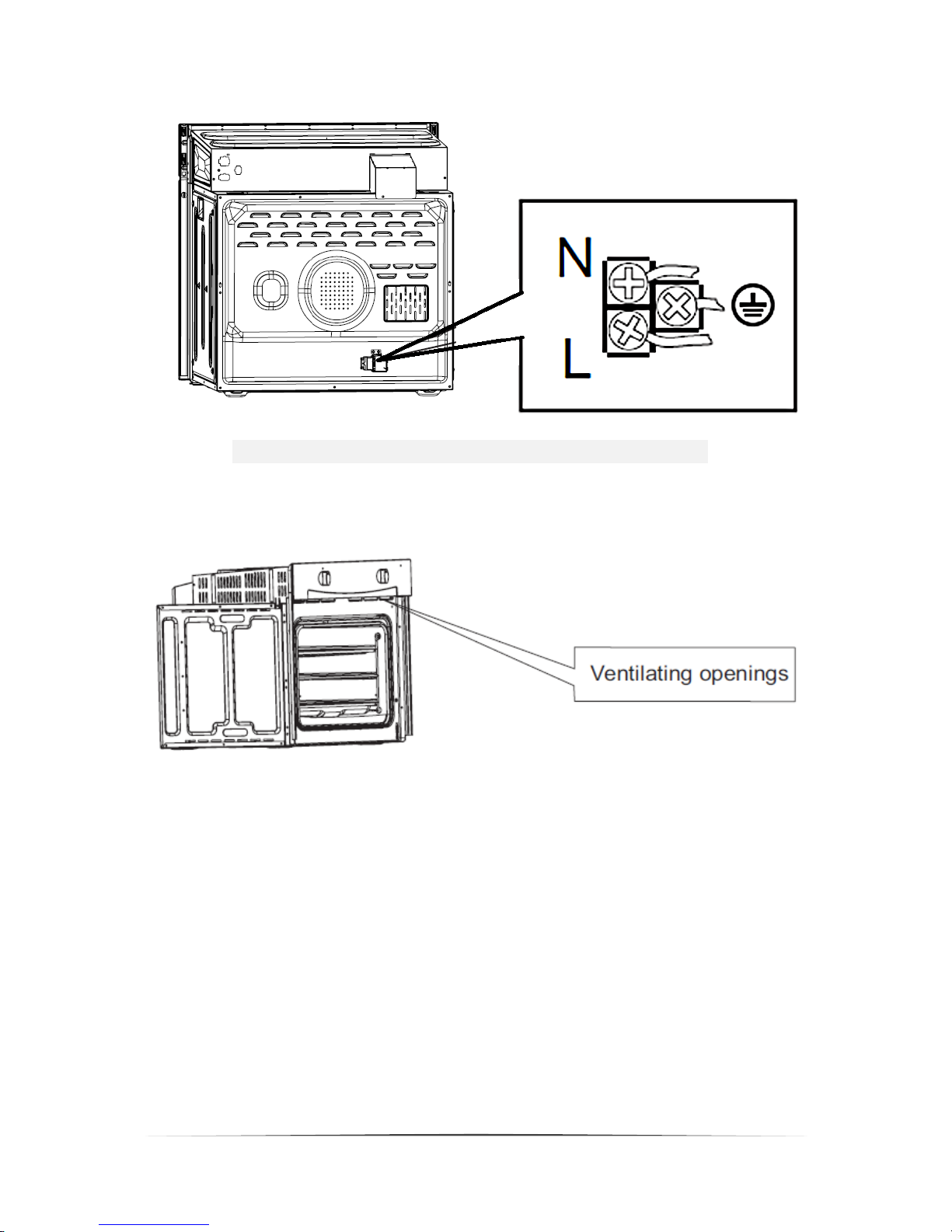

unten abgebildeten Anschlussdiagramm und dem Typenschild. Die
Stromversorgung des Geräts muss über einen 16 A Sicherungsautomaten erfolgen.
Ventilationsöffnungen
Nach Beendigung des Kochens/Backens weist die Backröhre eine Temperatur von
über 700 C auf. Die Ventilationsöffnungen arbeiten noch für 15 Minuten nach dem
Abschalten des Geräts.
11
5. BEDIENUNG DES GERÄTS
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die
Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Vor der ersten Benutzung
Bei der ersten Inbetriebnahme setzt das Gerät möglicherweise unangenehme
Gerüche frei, die vom Haftvermittler der Isolierplatten innerhalb des Ofens
generiert werden. Falls dieser absolut normale Vorgang in Erscheinung tritt,
brauchen Sie lediglich zu warten, bis die Geruchfreisetzung beendet ist, bevor Sie
Speisen in das Gerät geben.
Bedienfeld und Funktionen
1. Drehen Sie zum Einstellen einer Funktion den Schalter zum gewünschten
Symbol.
2. Drehen Sie zum Einstellen einer Temperatur den Schalter zum gewünschten
Wert.
3. Sobald Sie Funktion und Temperatur eingestellt haben, nimmt das Gerät seinen
Betrieb auf.
4. Stellen Sie den Temperaturschalter immer auf 0, wenn Sie das Gerät nicht in
Betrieb ist.
Symbol
Funktion
Ofenbeleuchtung. Ermöglicht die Kontrolle des Kochfortschritts,
ohne die Tür öffnen zu müssen.
Auftauen. Die Zirkulation von Luft bei Raumtemperatur ermöglicht ein
schnelleres Auftauen Ihres Gefrierguts ohne Hitzezufuhr.
Unterhitze gibt die Backhitze an die Unterseite des Lebensmittels ab,
ohne es zu bräunen. Ideal für Speisen, die langsam zubereitet werden
wie Kasserollen, Eintöpfe, Backwaren und Pizza, wenn ein knuspriger
Pizzaboden gewünscht wird. Die Temperatur kann zwischen 600 und
1200 C eingestellt werden.
12
Unter- und Oberhitze. Diese Einstellung ermöglicht konventionelles
Kochen/Backen. Die Temperatur kann zwischen 500 und 2500 C
eingestellt werden.
Unter- und Oberhitze mit Umluft ermöglicht eine gleichmäßigere
Verteilung der Hitze und kann 30-40 % Energie sparen. Speisen werden
außen leicht gebräunt und bleiben innen saftig. Diese Funktion ist
geeignet, größere Fleischstücke bei einer hohen Temperatur
zuzubereiten. Die Temperatur kann zwischen 500 und 2500 C eingestellt
werden.
Oberhitze mit Grill. Das innere Grillelement schaltet sich an und aus,
um die Temperatur aufrechtzuerhalten. Die Temperatur kann zwischen
1800 und 2400 C eingestellt werden.
Kompletter Grill. Alle Grillelemente sind in Betrieb. Die Temperatur
kann zwischen 1800 und 2400 C eingestellt werden.
Kompletter Grill mit Umluft. Alle Grillelemente sind gemeinsam mit
der Umluft in Betrieb. Die Temperatur kann zwischen 1800 und 2400 C
eingestellt werden.
VORSICHT
Beachten Sie unbedingt die folgenden
Warnhinweise.
1. Halten Sie die Ofentür geschlossen, wenn Sie eine der Ofenfunktionen
benutzen.
2. Stellen Sie kein Kochgeschirr direkt auf den Boden des Ofens, sondern
benutzen Sie die Schiebebleche.
3. Die inneren Bestandteile des Ofens werden extrem heiß. Vermeiden Sie es
unbedingt, den Ofen innen zu berühren, während Sie mit Ihrem Gargut
umgehen.
4. Seien Sie beim Öffnen der Tür besonders vorsichtig, um nicht mit den heißen
Teilen und dem entweichenden Dampf in Kontakt zu geraten.
5. Tragen Sie bei der Entnahme einer Abtropfschale
1
immer hitzeresistente
Ofenhandschuhe.
WARNUNG!
Die zugänglichen Bereiche und Teile des Ofens werden bei der
Benutzung sehr heiß. Kinder müssen deshalb während der
Benutzung des Geräts von diesem ferngehalten werden.
1
Ausstattung abhängig vom Modell.
Loading...
