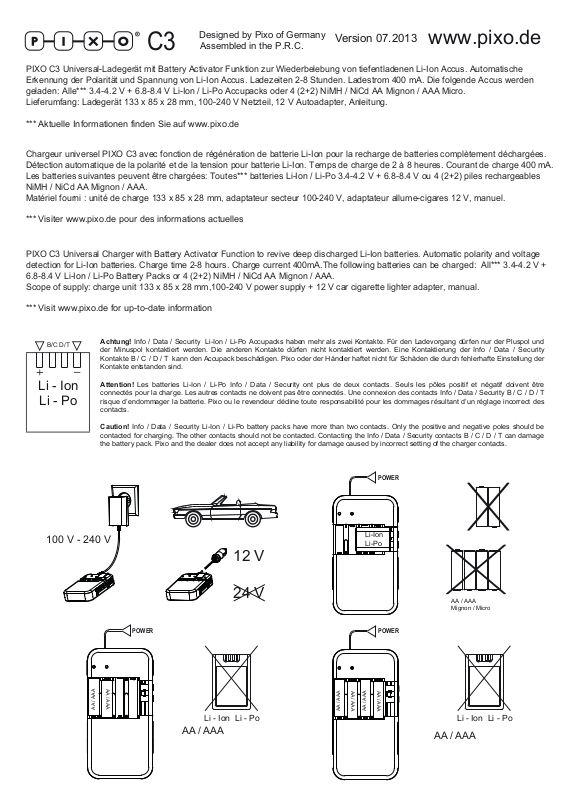

Pixo C3 User manual [ml]

Page 1

Version 07.2013

www.pixo.de

PIXO C3 Universal-Ladegerät mit Battery Activator Funktion zur Wiederbelebung von tiefentladenen Li-Ion Accus. Automatische Erkennung der Polarität und Spannung von Li-Ion Accus. Ladezeiten 2-8 Stunden. Ladestrom 400 mA. Die folgende Accus werden geladen: Alle*** 3.4-4.2 V + 6.8-8.4 V Li-Ion / Li-Po Accupacks oder 4 (2+2) NiMH / NiCd AA Mignon / AAA Micro. Lieferumfang: Ladegerät 133 x 85 x 28 mm, 100-240 V Netzteil, 12 V Autoadapter, Anleitung.

***

Aktuelle Informationen finden Sie auf www.pixo.de

Chargeur universel PIXO C3 avec fonction de régénération de batterie Li-Ion pour la recharge de batteries complètement déchargées. Détection automatique de la polarité et de la tension pour batterie Li-Ion. Temps de charge de 2 à 8 heures. Courant de charge 400 mA. Les batteries suivantes peuvent être chargées: Toutes*** batteries Li-Ion / Li-Po 3.4-4.2 V + 6.8-8.4 V ou 4 (2+2) piles rechargeables NiMH / NiCd AA Mignon / AAA. Matériel fourni : unité de charge 133 x 85 x 28 mm, adaptateur secteur 100-240 V, adaptateur allume-cigares 12 V, manuel.

Visiter www.pixo.de pour des informations actuelles

***

PIXO C3 Universal Charger with Battery Activator Function to revive deep discharged Li-Ion batteries. Automatic polarity and voltage detection for Li-Ion batteries. Charge time 2-8 hours. Charge current 400mA.The following batteries can be charged: All*** 3.4-4.2 V +

6.8-8.4 V Li-Ion / Li-Po Battery Packs or 4 (2+2) NiMH / NiCd AA Mignon / AAA. Scope of supply: charge unit 133 x 85 x 28 mm,100-240 V power supply + 12 V car cigarette lighter adapter, manual.

***

Visit www.pixo.de for up-to-date information

B/C D/T

Li - Ion

Li - Po

100 V - 240 V

Achtung! Info / Data / Security Li-Ion / Li-Po Accupacks haben mehr als zwei Kontakte. Für den Ladevorgang dürfen nur der Pluspol und der Minuspol kontaktiert werden. Die anderen Kontakte dürfen nicht kontaktiert werden. Eine Kontaktierung der Info / Data / Security Kontakte B / C / D / T kann den Accupack beschädigen. Pixo oder der Händler haftet nicht für Schäden die durch fehlerhafte Einstellung der Kontakte entstanden sind.

Attention! Les batteries Li-Ion / Li-Po Info / Data / Security ont plus de deux contacts. Seuls les pôles positif et négatif doivent être connectés pour la charge. Les autres contacts ne doivent pas être connectés. Une connexion des contacts Info / Data / Security B / C / D / T risque d’endommager la batterie. Pixo ou le revendeur décline toute responsabilité pour les dommages résultant d’un réglage incorrect des contacts.

Caution! Info / Data / Security Li-Ion / Li-Po battery packs have more than two contacts. Only the positive and negative poles should be contacted for charging. The other contacts should not be contacted. Contacting the Info / Data / Security contacts B / C / D / T can damage the battery pack. Pixo and the dealer does not accept any liability for damage caused by incorrect setting of the charger contacts.

POWER

Li-Ion Li-Po

12 V

24 V

AA / AAA Mignon / Micro

AA / AAA

POWER

Li - Ion Li - Po

AA / AAA

POWER

AA / AAA

Li - Ion Li - Po

AA / AAA

Page 2

Funktion der Leuchtdioden

LED functions

Fonction des LED

Push down!

CHARGE grün Aus Blinken Ein Aus Blinken

CHARGE verte

Eteinte Clignotante Allumée Eteinte Clignotante

CHARGE green

Off Flashing On Off Flashing

Sicherheitshinweise

Achtung! Keine Trockenbatterien oder 9 V NiMH / NiCd Block-Accus laden! Explosionsgefahr!

Der Accu und das Gerät erwärmen sich während des Ladens. Die Erwärmung ist kein technischer Defekt. Accus dürfen nur unter Aufsicht geladen werden. Entnehmen Sie den Accu aus dem Ladegerät wenn der Ladevorgang beendet ist. Behandeln Sie das Ladegerät mit Sorgfalt. Setzen Sie das Ladegerät keinen mechanischen Belastungen, hohen oder niedrigen Temperaturen, Feuchtigkeit, Schmutz, Staub oder Flüssigkeiten aus. Das Gerät gehört nicht in Kinderhände. Das Gerät nur in trockenen Räumen verwenden.

POWER rot

Aus Ein

Ein Ein Blinken

POWER rouge Eteinte Allumée Allumée Allumée

Clignotante

POWER red Off On On On Flashing

Keine oder fehlerhafte Stromversorgung. Ladevorgang läuft. Accu vollständig geladen. Kein Accu eingelegt. Accu fehlerhaft kontaktiert. Falscher Accutyp oder defekter Accu. Accu defekt. Programmfehler. Accu entnehmen und einfach erneut versuchen.

Alimentation absente ou défectueuse. Cycle de charge en cours. Batterie complètement chargée. Pas de batterie insérée. Mauvais contact. Type de batterie erroné ou défectueux. La batterie n’a pas pu être complètement chargée. Batterie défectueuse.

Erreur de programme. Retirer la batterie et réessayer.

No or faulty power source. Charge process is going on. Battery fully charged. No battery pack inserted.Faulty contact. Wrong or faulty battery pack. Battery pack could not be fully charged. Battery pack faulty.

Process error. Remove batteries and try again.

Technische Änderungen und Irrtümer vorbehalten. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber.

Consignes de sécurité

Attention! Ne pas recharger des batteries sèches ou des batteries NiMH / NiCd 9 V. Risque d'explosion!

La batterie et l'appareil deviennent chauds pendant la charge. Ceci n'est pas un défaut technique. Les batteries doivent toujours être chargées sous surveillance. A la fin du cycle de charge, retirez la batterie du chargeur. Manipulez le chargeur avec précaution. N'exposez pas le chargeur à des chocs mécaniques, à des températures élevées ou basses, à l'humidité, à la saleté, à la poussière ou à des liquides. Tenez l'appareil hors de portée des enfants. N'utilisez l'appareil que dans des pièces sèches.

Sous réserve de modifications techniques et d'erreurs. Toutes les marques sont la propriété de leurs détenteurs respectifs.

Safety Notes

Caution! Do not charge generic dry batteries or 9 V NiMH / NiCd battery packs! Danger of explosion!

The battery pack and the charger become warm when charging. This is not a technical defect. Batteries must be charged only under supervision. Remove the battery pack if it is fully charged. Handle your charger carefully. Do not subject your charger to physical shocks, high or low temperature, humidity, dirt, dust or liquids. Keep the unit away from children. Use only in dry rooms.

Technical specifications are subject to be changed without prior notice. All trademarks are property of their respective owners.
