Page 1

PTC180-C

Паспорт изделия

Инструкция пользователя

Плиткорез электрический

Page 2

Общие меры безопасности.........................................................................................

Расшифровка торговой марки P.I.T..........................................................................

Назначение..................................................................................................................

Технические характеристики.......................................................................................

Функциональные возможности и особенности..........................................................

Устройство..................................................................................................................

Комплектация..............................................................................................................

Правила эксплуатации ...............................................................................................

Техническое обслуживание........................................................................................

Условия гарантийного обслуживания........................................................................

Гарантийное свидетельство........................................................................................

Гарантийный талон.....................................................................................................

Схема...........................................................................................................................

4-5

8-9

Page 3

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ

1. Не используйте электроинструмент для любых иных целей, кроме указанных в данном руководстве.

2. Не допускайте использования электроинструмента неквалифицированными, несовершеннолетними лицами или людьми с недостаточными для использования электроинструмента физическими данными.

3. В случае передачи электроинструмента другим лицам подробно расскажите о правилах его использования и дайте ознакомиться с настоящим руководством.

4. Не позволяйте детям контактировать с электроинструментом.

5. Не погружайте электроинструмент или отдельные его части в воду или другие жидкости.

6. Не используйте электроинструмент, если есть риск возгорания или взрыва, например, вблизи легковоспламеняющихся жидкостей или газов.

7. Переносите электроинструмент, держа его только за основание.

8. Не переносите электроинструмент во включенном состоянии.

9. Убедитесь в том, что параметры в сети соответствуют параметрам, указанным на электроинструменте и в настоящем руководстве.

10. Подключайте электроинструмент к сети только после того, как Вы убедитесь в том, что выключатель находится в выключенном положении.

11. При работе с электроинструментом пользуйтесь средствами индивидуальной защиты. В случае необходимости воспользуйтесь респиратором, специальными перчатками, очками и наушниками.

12. При работе с электроинструментом рекомендуется надевать подходящую одежду, чтобы части одежды не контактировали с инструментом. Также убедитесь, что на Вас нет ничего, что могло бы помешать работе или вызвать нежелательные последствия.

13. В целях Вашей безопасности настоятельно рекомендуется работать с электроинструментом, размещенным на устойчивой ровной поверхности.

14. Разрезаемую заготовку необходимо подводить к отрезному диску электроинструмента только когда двигатель набрал максимальное количество оборотов.

15. Ничего, кроме разрезаемого материала, не должно касаться отрезного диска, когда электроинструмент включен.

16. Не прилагайте излишних усилий при подаче заготовки. Запрещено держать разрезаемую заготовку на весу.

17. Запрещается осуществлять боковое давление на отрезной диск.

18. Не включайте и не выключайте электроинструмент при наличии заготовки на рабочем столе.

19. Не оставляйте включенный электроинструмент без внимания.

20. Всегда старайтесь держать заготовку так, чтобы пыль и мелкие частицы не летели в сторону тела.

21. Необходимо обеспечить эффективное воздушное охлаждение электроинструмента. Запрещено закрывать вентиляционные отверстия, следует следить за их чистотой.

22. Держите сетевой кабель вдали от источника нагрева, масла, острых предметов и отрезного диска.

23. Не допускайте присутствия детей, животных или посторонних в рабочей зоне.

24. При отключении электроинструмента от сети держитесь за штекер сетевого кабеля.

25. Всегда отключайте электроинструмент от электросети, когда вы его не используйте.

26. Отключайте электроинструмент от электрической сети:

- в случае любых неполадок;

- перед сменой дисков или чисткой;

- после окончания работ.

27. Не пользуйтесь электроинструментом после его падения или если на нем видны какие-либо следы повреждения, а также с поврежденным сетевым кабелем или штекером. Обратитесь в авторизованный сервисный центр для диагностики или ремонта электроинструмента.

28. Немедленно отключите электроинструмент путем нажатия на выключатель при внезапной остановке (отсутствие напряжения в сети или заклинивание отрезного диска), перегрузке или перегреве электродвигателя. Отсоедините штекер сетевого кабеля от электросети.

29. При повреждении сетевого кабеля во избежание опасности его должен заменить изготовитель или его агент, или аналогичное квалифицированное лицо. Замена сетевого кабеля осуществляется в авторизованном сервисном центре согласно действующему тарифу.

30. Работа и техобслуживание должны осуществляться строго в соответствии с данным руководством.

31. По окончании работы электроинструмент необходимо очищать от пыли и грязи.

32. Не используйте чистящие средства, которые могут повредить поверхность инструмента (бензин и прочие агрессивные вещества).

Page 4

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

РАСШИФРОВКА ТОРГОВОЙ МАРКИ P.I.T.

(Прогрессивные Инновационные Технологии)

В настоящее время под маркой “P.I.T.” выпускается механическое и электрическое оборудование 10 видов. Обозначение данной модели плиткореза электрического имеет следующее значение.

Например, PTC180-C

P - торговая марка P.I.T. TC - плиткорез электрический

180 - диаметр диска 180 мм

НАЗНАЧЕНИЕ

Плиткорез электрический стационарный PTC180-C предназначен для резки настенной и напольной керамической плитки в рамках бытовых нужд. Обращаем Ваше внимание на то, что данный инструмент не предназначен для профессиональных работ. Использование инструмента не по назначению является основанием для отказа в гарантийном ремонте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение Диаметр диска Число оборотов на холостом ходу

Номинальная выходная мощность Глубина резки 90°/45°

Âåñ

220±5% Â

180 ìì

2950 îá/ìèí

650 Âò

35/23 ìì

14 êã

Размер стола

395õ385 ìì

Page 5

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И ОСОБЕННОСТИ

-возможность шлифовки краев и задания кромок под 45 градусов — для наружных углов без применения триммов;

-подходит для обработки керамогранита и натурального камня;

-универсальность — пригодны для распила тонкой плитки и мозаики или камней повышенной толщины

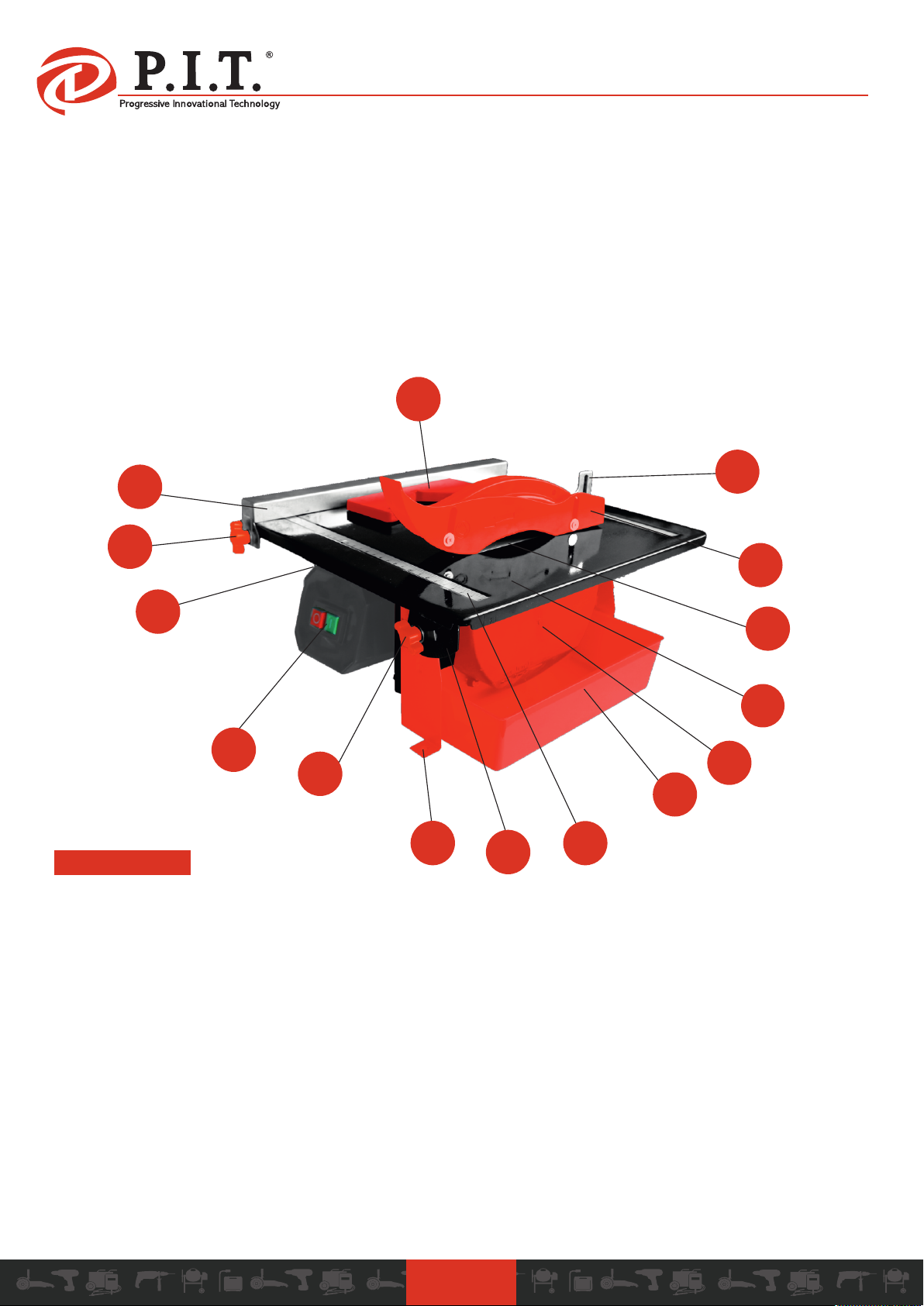

УСТРОЙСТВО ПЛИТКОРЕЗА ЭЛЕКТРИЧЕСКОГО

модель PTC180-C

1. Нож расклинивающий

2. Кожух защитный(верхний)

3. Круг отрезной

4. Рабочий стол

5. Ручка-винт фиксации наклона стола

6. Поддон

7. Выключатель

8. Двигатель

9. Упор параллельный

10. Упор угловой

11. Крепежные отверстия

12. Винт зажимной параллельного упора

13. Шкала рабочего стола

14. Шкала угла наклона стола

15. Кожух защитный (нижний)

Page 6

КОМПЛЕКТАЦИЯ

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

1. Руководство по эксплуатации

2. Плиткорез электрический стационарный

3. Диск отрезной

4. Êëþ÷ - 2 øò.

5. Защитный кожух

6. Лоток для воды

7. Параллельный упор

8. Угловой упор

9. Расклинивающий ножс винтом крепления

ПРАВИЛА ЭКСПЛУАТАЦИИ

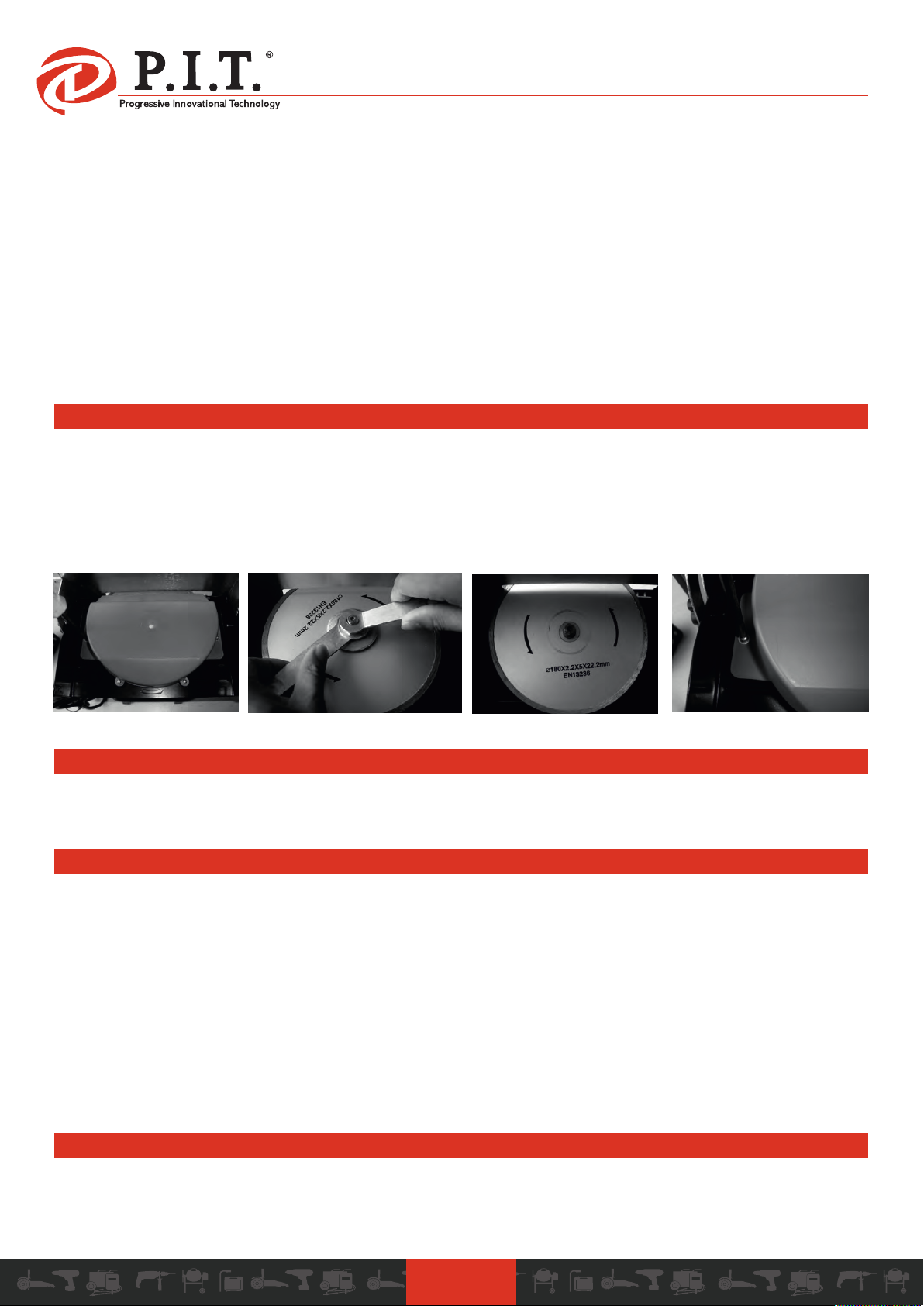

Установка/замена отрезного диска

1. Отключите электроинструмент от сетипитания.

2. Снимите защитный кожух (15) отрезного диска.

3. При помощи ключей отвинтите гайку крепления отрезного диска.

4. Снимите прижимную шайбу и установите новый отрезной диск. Установите на место прижимную шайбу.

5. Завинтите гайку. Установите на место защитный кожух (15).

2 3 4 5

Включение/выключение инструмента

Чтобы включить инструмент, подсоедините штекер сетевого кабеля к розетке и нажмите на выключатель (7). Для отключения инструмента повторно нажмите на выключатель. Затем отключите штекер сетевого кабеля от сети.

Отрезные работы

Перед использованием инструмента необходимо налить достаточное количество воды в специальный лоток (6).

1. На рабочем столе (4) напротив отрезного диска (3) разместите необходимую заготовку.

2. Нажмите на выключатель (7) и дождитесь, пока двигатель наберет максимальное количество оборотов. Затем плавно начинайте подачу заготовки по линии реза.

3. При завершении процесса резки, нажмите на выключатель (7).

ВНИМАНИЕ!

1. При отрезных работах ведите заготовку с умеренной подачей.

2. Не следует сильно давить на заготовку, перекашивать ее или выполнять колебательное движение. Не затормаживайте отрезной диск боковым давлением.

3. Всегда ведите заготовку против направления вращения отрезного диска, в противном случае возникает опасность неконтролируемого выхода из прорези.

4. Чтобы случайно не повредить во время работы сетевой кабель, постоянно следите за его положением.

Регулировка параллельного упора

Для выполнения точного продольного реза заготовку следует прижимать к параллельному упору(9). Для его регулировки ослабьте винты (12), установите его в необходимом положении, пользуясь шкалой (13), и затяните винты.

Page 7

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

Установка угла реза

Угол пропила можно изменять в пределах от 0° äî 45°. Ослабьте винты (5) и наклоните стол (4) до необходимого угла. Снова затяните винты (5) по обеим сторонам рабочего стола.

Использование углового упора

Угловой упор позволяет делать рез под углом 45°. Установите параллельный упор в нужное положение. Разместите угловой упор на рабочем столе прислонив его к параллельному упору. Вставьте материал для резки в угловой упор. Плавно начинайте подачу вдоль параллельного упора

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Каждый раз по окончании работы необходимо:

• слить грязную воду из лотка;

• снять защитный кожух диска и очистить его;

• ослабив винты, сместить рабочий стол и протереть весь инструмент. Корпус инструмента и вентиляционные отверстия следует протирать от грязи и пыли мягкой тканью или салфеткой. Устойчивые загрязнения рекомендуется устранять при помощи мягкой ткани, смоченной в мыльной воде.

2. Использование изношенных отрезных дисков снижает эффективность выполняемой работы и может привести к выходу из строя электромотора, поэтому необходимо периодически заменять износившиеся диски.

3. Регулярно проверяйте надежность крепления всех винтов. При обнаружении ослабленного винта немедленно затяните его. В противном случае Вы подвергаете себя риску получения травмы.

4. Необходимо особенно бережно относиться к электродвигателю, избегать попадания воды или масла в его обмотки.

5. Для чистки корпуса не следует использовать чистящие средства, которые могут привести к образованию ржавчины на металлических частях изделия или повредить пластиковую поверхность.

6. Следите за тем, чтобы вентиляционные отверстия всегда были чистыми.

7. В результате работы угольные щетки подвержены износу. Внимательно следите за их состоянием и своевременно заменяйте (для замены угольных щеток необходимо обращаться в авторизованный сервисный центр).

Page 8

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

1. Настоящее гарантийное свидетельство является единственным документом, подтверждающим Ваше право на бесплатное гарантийное обслуживание. Без предъявления данного свидетельства претензии не принимаются. В случае утери или порчи гарантийное свидетельство не восстанавливается.

2. Гарантийный срок на электроинструмент составляет 12 месяцев со дня продажи, в течение гарантийного срока сервисная служба бесплатно устраняет производственные дефекты и производит замену деталей, вышедших из строя по вине изготовителя. На период гарантийного ремонта эквивалентный исправный инструмент не предоставляется. Заменяемеые детали переходят в собственность служб сервиса.

Компания “P.I.T.” не несет ответственности за вред, который может быть причинен при работе с электроинструментом.

3. В гарантийный ремонт инструмент принимается в чистом виде, при обязательном наличие надлежащим образом оформленных документов: настоящего гарантийного свидетельства, гарантийного талона, с полностью заполненными полями, штампом торговой организации и подписью покупателя.

4. Гарантийный ремонт не производится в следующих случаях:

-при отсутствии гарантийного свидетельства и гарантийного талона или неправильном их оформлении;

-при совместном выходе из строя якоря и статора электродвигателя, при обугливании или оплавлении первичной обмотки трансформатора сварочного аппарата, зарядного или пуско-зарядного устройства, при оплавлении внутренних деталей, прожиге электронных плат;

-если гарантийное свидетельство или талон не принадлежат данному электроинструменту или не соответствует установленному поставщиком образцу;

-по истечении срока гарантии;

-при попытках самостоятельного вскрытия или ремонта электроинструмента вне гарантийной мастерской; внесения конструктивных изменений и смазки инструмента в гарантийный период, о чем свидетельствуют, например, заломы на шлицевых частях крепежа корпусных деталей.

-при использовании электроинструмента в производственных или иных целях, связанных с получением прибыли, а также - при возникновении неисправностей связанных с нестабильностью параметров электросети, превышающих нормы, установленные ГОСТ;

-при неправильной эксплуатации (использование электроинструмента не по назначению, установки на электроинструмент не предназначенных заводом-изготовителем насадок, дополнительных приспособлений и т.п.;

-при механических повреждениях корпуса, сетевого шнура и при повреждениях, вызванных воздействиями агрессивных средств и высоких и низких температур, попадании инородных предметов в вентиляционные решетки электроинструмента, а также при повреждениях, наступивших в результате неправильного хранения(коррозия металлических частей);

-при естественном износе деталей электроинструмента, в результате длительной эксплуатации(определяется по признакам полной или частичной выработки ресурса, сильного загрязнения, ржавчины снаружи и внутри электроинструмента, отработанной смазки в редукторе);

-использование инструмента не по назначению, указанному в инструкции по эксплуатации.

-при механических повреждениях инструмента;

-при возникновении повреждений в связи с несоблюдением предусмотренных инструкцией условий эксплуатации(см. главу “Указание по технике безопасности” в инструкции).

-повреждение изделия вследствие несоблюдения правил хранения и транспортировки. Профилактическое обслуживание электроинструмента (чистка, промывка, смазка, замена пыльников, поршневых и уплотнительных колец) в

гарантийный период является платной услугой. Срок службы изделия установлен производителем и составляет 2 года со дня изготовления. О возможных нарушениях, изложенных выше условий гарантийного обслуживания, владельцу сообщается после проведения диагностики в

сервисном центре. Владелец инструмента доверяет проведение диагностики в сервисном центре в свое отсутствие. Запрещается эксплуатация электроинструмента при проявлении признаков повышенного нагрева, искрения, а также шума в редукторной

части. Для выяснения причин неисправности покупателю следует обратиться в гарантийную мастерскую. Неисправности, вызванные несвоевременной заменой угольных щеток двигателя, устраняются за счет покупателя.

5. Гарантия не распространяется на:

-сменные принадлежности (аксессуары и оснастка), например: аккумуляторы, диски, ножи, сверла, буры, патроны, цепи, звездочки, цанговые зажимы, шины, элементы натяжения и крепления, головки триммеров, подошвы шлифовальных и ленточных машин, фильтры и т.п.

-быстроизнашивающиеся детали, например: угольные щетки, приводные ремни, сальники, защитные кожухи, направляющие ролики, направляющие, резиновые уплотнения, подшипники, зубчатые ремни и колеса, стволы, ленты тормоза, храповики и тросы стартеров, поршневые кольца и т.п. Замена их в течении гарантийного срока является платной услугой.

-шнуры питания, в случае повреждения изоляции, шнуры питания подлежат обязательной замене без согласия владельца (услуга платная).

-корпуса инструмента.

Page 9

ГАРАНТИЙНОЕ СВИДЕТЕЛЬСТВО НА ИНСТРУМЕНТ P.I.T.

Наименование изделия______________________________ Артикул изделия

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

Серийный номер

Ì.Ï.

Дата продажи «__» ______________ Наименование торговой организации____________________

Уважаемый покупатель!

Благодарим Вас за покупку инструмента “P.I.T.” и надеемся, что Вы останетесь довольны своим выбором. В процессе производства инструменты “P.I.T.” проходят многоуровневый контроль качества, если тем не менее Ваше изделие будет нуждаться в обслуживании, просим Вас обращаться в авторизированные сервисные центры “P.I.T.”

Внимание!

При покупке требуйте у продавца проверки комплектности и работоспособности инструмента, заполнение гарантийного свидетельства, гарантийного талона(графы заполняются продавцом) и простановки печати торговой организации в гарантийном свидетельстве и гарантийном талоне.

Гарантия

На основании данного гарантийного свидетельства компания P.I.T.”гарантирует отсутствие дефектов производственного характера.

Если в течении гарантийного срока в Вашем изделии тем не менее обнаружатся указанные дефекты, специализированные сервисные центры P.I.T.”бесплатно отремонтируют изделие и заменят дефектные запасные части. Гарантийный срок на электроинструменты“P.I.T.”составляет 12 месяцев со дня продажи.

«С условиями гарантийного обслуживания ознакомлен(а). Работоспособность и комплектность

изделия проверены в моем присутствии. Претензий к качеству и внешнему виду не имею».

Подпись покупателя_______________ Фамилия(разборчиво)_________________

Телефон_________________________

Page 10

ГАРАНТИЙНЫЙ ТАЛОН P.I.T.

Наименование_________________________ Серийный номер_________________________ М.П, Дата продажи «__»_____________201__г. (Заполняется продавцом)

КАРТА ГАРАНТИЙНОГО РЕМОНТА __ Дата приема в ремонт “__” ___________ 201__г. Заявка на ремонт _______ Заказчик ______________________ Телефон(адрес) ______________________ Причина обращения______________________ М.П. Дата получения из ремонта “__” _________201_г. Инструмент проверен в моем присутствии___________

Наименование_________________________

Серийный номер_________________________

Дата продажи «__»_____________201__г.

Дата получения из ремонта «__» ________201_г

(Заказ заполняется в сервисном центре) (подпись)

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

Наименование_________________________

Серийный номер_________________________

Дата продажи «__»_____________201__г.

Дата получения из ремонта «__» ________201_г

Наименование_________________________

Серийный номер_________________________

Дата продажи «__»_____________201__г.

Дата получения из ремонта «__» ________201_г

(Заказ заполняется в сервисном центре) (подпись)

Page 11

ГАРАНТИЙНЫЙ ТАЛОН P.I.T.

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

Page 12

модель PTC180-C

ПЛИТКОРЕЗ ЭЛЕКТРИЧЕСКИЙ

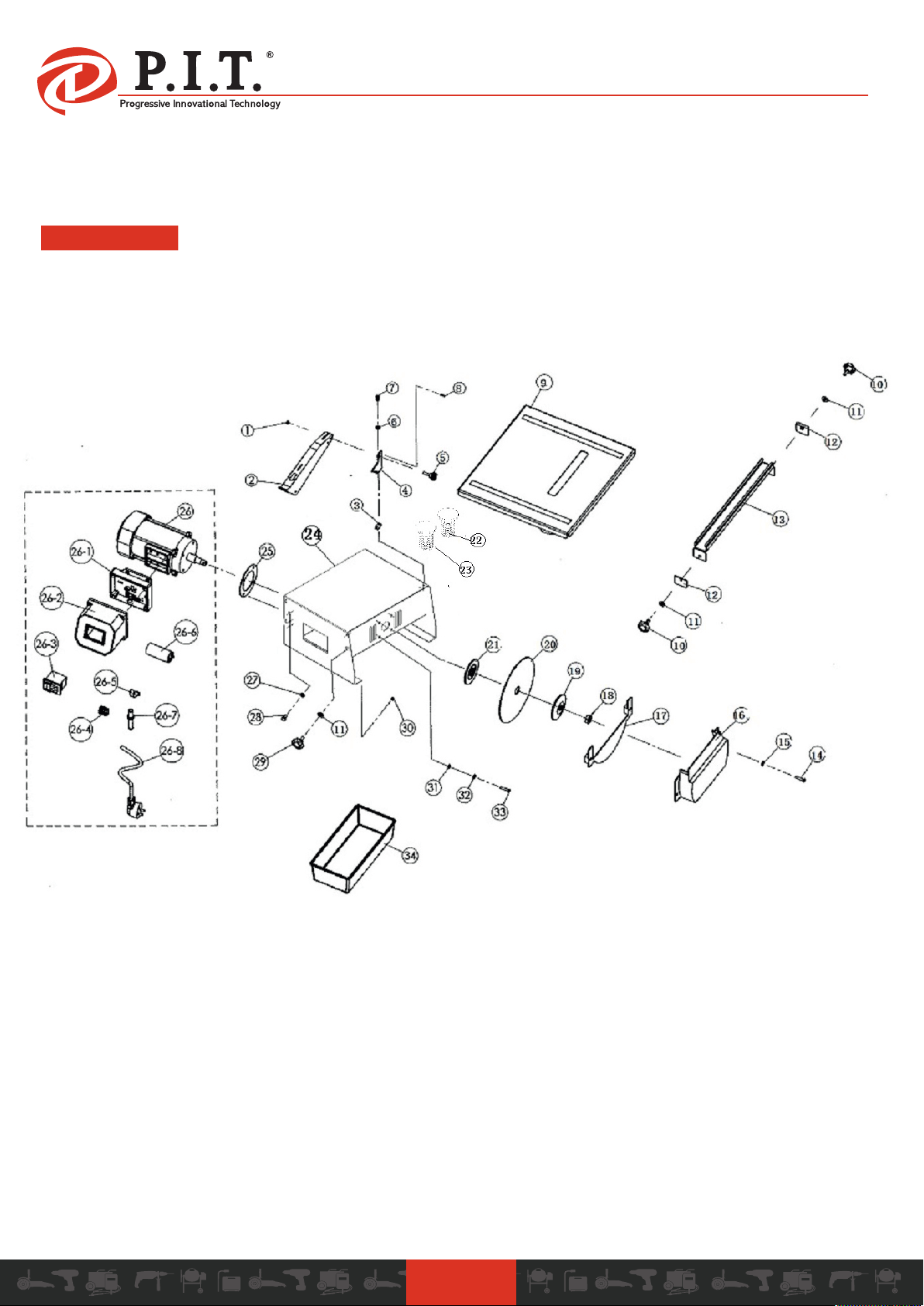

СХЕМА

Page 13
