Setting the Unit <ENGLISH>

Thank you for purchasing this PIONEER product. Before attempting operation, be sure to read this manual.

In case of trouble

When the unit does not operate properly, contact your dealer or the nearest authorized PIONEER Service Station.

CAUTION

Never replace the fuse with one of greater value or rating than the original fuse. Use of an improper fuse could result in overheating and smoke and could cause damage to the product and injury including burns.

CAUTION

Do NOT install or use your Pioneer amplifier by wiring speakers rated at 4 Ohm (or lower) in parallel to achieve a 2 Ohm (or lower) bridged mode (Diagram B). Amplifier damage, smoke, and overheating could result from improper bridging. The amplifier surface could also become hot to the touch and minor burns could result. To properly install or use a bridged mode for a two-channel amplifier and achieve a 4 Ω load, wire two 8 Ω speakers in parallel with Left + and Right – (Diagram A) or use a single 4 Ω speaker. For a four-channel amplifier, follow the speaker output connection diagram for bridging as shown on the back of your amplifier, and wire two 8 Ω speakers in parallel to achieve a 4 Ω load or use a single 4 Ω speaker per channel.

If you have any questions or concerns, please contact your local authorized Pioneer dealer or call Pioneer customer service.

WARNING

• Always use the special red battery and ground wire [RD-223], which is sold separately. Connect the battery wire directly to the car battery positive terminal (+) and the ground wire to the car body.

• Do not touch the amplifier with wet hands. Otherwise you may get an electric shock. Also, do not touch the amplifier when it is wet.

• For traffic safety and to maintain safe driving conditions, keep the volume low enough so that you can still hear normal traffic sound.

• Check the connections of the power supply and speakers if the fuse of the separately sold battery wire or the amplifier fuse blows. Detect the cause and solve the problem, then replace the fuse with another one of the same size and rating.

• To prevent malfunction of the amplifier and speakers, the protective circuit will cut the power supply to the amplifier (sound will stop) when an abnormal condition occurs. In such a case, switch the power to the system OFF and check the connection of the power supply and speakers. Detect the cause and solve the problem.

• Contact the dealer if you cannot detect the cause.

• To prevent an electric shock or short-circuit during connection and installation, be sure to disconnect the negative (–) terminal of the battery beforehand.

• Confirm that no parts are behind the panel when drilling a hole for installation of the amplifier. Be sure to protect all cables and important equipment such as fuel lines, brake lines and the electrical wiring from damage.

• DO NOT allow amplifier to come into contact with liquids due to, for example, the location where the amplifier is installed. Electrical shock could result. Also, amplifier and speaker damage, smoke, and overheating could result from contact with liquids. In addition, the amplifier surface and the surface of any attached speakers could become hot to the touch and minor burns could result.

Before Using This Product <ENGLISH>

Printed in China Impreso na China

<YRD5064-A/U> ES<KMINX> <05L00000>

BRIDGEABLE TWO-CHANNEL POWER AMPLIFIER

AMPLIFICADOR DE POTENCIA DE DOS CANALES EN PUENTE

Owner’s Manual

PRS-D2000T

Manual del Propietario

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A. TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada TEL: 1-877-283-5901

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270

Gain Control

If the sound level is too low, even when the volume of the car stereo used along with this power amplifier is turned up, turn gain control clockwise. If the sound distorts when the volume is turned up, turn the gain control counter-clockwise.

• When using with an RCA equipped car stereo (standard output of 500 mV), set to the NORMAL position. When using with an RCA equipped Pioneer car stereo with max. output of 4 V or more, adjust level to match the car stereo output level.

• If you hear too much noise when using the speaker input terminals, turn the gain control counter-clockwise.

Power Indicator

The power indicator lights when the power is

switched on.

LPF (Low-Pass Filter)/HPF (High-Pass Filter) Select Switch

Set the LPF/HPF select switch as follows according to the type of speaker that is connected to the speaker output connector and the car stereo system:

LPF/HPF Select Audio frequency range Speaker Remarks

Switch to be output Type

LPF (Left) * — 40 Hz to 120 Hz Subwoofer Connect a subwoofer.

OFF (Center) Full range Full range

HPF (Right) * 40 Hz to 120 Hz — Full range Use if you want to cut the

very low frequency range* because it is not necessary for the speakers you are using.

* See the “Cut Off Frequency Control” section.

Cut Off Frequency Control

If the LPF/HPF select switch is set to LPF or HPF, you can select a cut off frequency from 40 Hz to 120 Hz.

Terminal Cover

Before setting up the unit, unfasten the screws with a 4 mm hexagonal wrench (not supplied) and remove the terminal cover.

Bass Boost Control

You can select a bass boost level from 0, 6, 9 and 12 dB. For instruction of connecting the bass boost remote control to the amplifier, see the “Connection Diagram” section.

BFC (Beat Frequency Control) Switch

BFC switch is on the bottom of the unit. If you hear a beat while listening to an AM broadcast with your car stereo, change the BFC switch using a small standard tip screwdriver.

Input Switch

It is possible to input from a car stereo external output (subwoofer output) or a car stereo speaker output. When using an external output (subwoofer output), slide the switch to the left. For connection instructions, see the “Connection Diagram” section. When using a speaker output, slide the switch to the right. In this case, it is necessary to use the supplied speaker input wire with RCA pin cord. For details, see the “Using the Speaker Input” section.

Diagram A - Proper

Ohm

Speaker

Ohm

Speaker

L+ R-

Pioneer

Amplifier

4 Ohm Bridged Mode

Diagram B - Improper

Ohm

Speaker

Ohm

Speaker

L+ R-

Pioneer

Amplifier

2 Ohm Bridged Mode

Connecting the Power Terminal

1. Pass the battery wire from the

engine compartment to the interior of the vehicle.

• After making all other connections to the amplifier, connect the battery wire terminal of the amplifier to the positive (+) terminal of the battery.

2. Twist the battery wire, ground wire and system remote control wire.

3. Attach lugs to wire ends. Lugs not supplied.

• Use pliers, etc., to crimp lugs to wires.

4. Connect the wires to the terminal.

• Fix the wires securely with the terminal screws.

WARNING

Failure to securely fasten the battery wire to the terminal using the terminal screws could cause the terminal area to overheat and could result in damage and injury including minor burns.

Fuse (30 A)

Engine compartment

Interior of the vehicle

Drill a 14 mm hole into the vehicle body.

Insert the O-ring rubber grommet into the vehicle body.

Twi st

Positive terminal

GND terminal

Power terminal

Battery wire

System remote control terminal

System remote control wire

Ground wire

Fuse (30 A)

Battery wire

Ground wire

Lug

Connecting the Unit <ENGLISH>

CAUTION

• Disconnect the negative (–) terminal of the battery to avoid the risk of short-circuit and damage to the unit.

• Secure the wiring with cable clamps or adhesive tape. To protect the wiring, wrap adhesive tape around it where they lie against metal parts.

• Do not route wires where they will get hot, for example where the heater will blow over them. If the insulation heats up, it may become damaged, resulting in a short-circuit through the vehicle body.

• Make sure that wires will not interfere with moving parts of the vehicle, such as the gearshift, handbrake or seat sliding mechanism.

• Do not shorten any wires. Otherwise the protection circuit may fail to work when it should.

• Never feed power to other equipment by cutting the insulation of the power supply wire to tap from the wire. The current capacity of the wire will be exceeded, causing overheating.

• Never replace the fuse with one of greater value or rating than the original fuse. Use of an improper fuse could result in overheating and smoke and could cause damage to the product and injury including burns.

Speaker Channel Speaker Type Power

Two-channel

Subwoofer Nominal input: Min. 150 W

Other than subwoofer Max. input: Min. 300 W

One-channel

Subwoofer Nominal input: Min. 600 W

Other than subwoofer Max. input: Min. 1 200 W

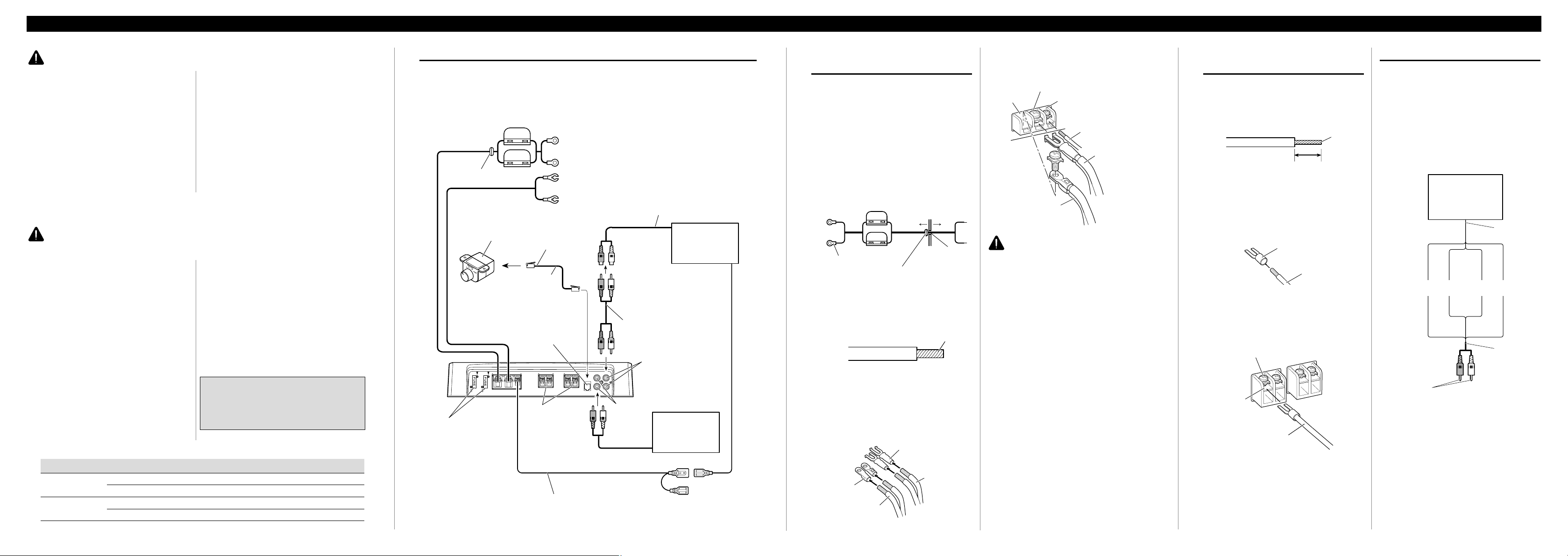

Connection Diagram

• This diagram shows connections using external output (subwoofer output). Slide the input switch to the left.

• When you connect with speaker output, connections defers from the diagram. For details, see the “Using the Speaker Input” section. In either case, you need to set the input switch. For details, see the “Setting the Unit” section.

Connecting the Speaker Output Terminals

1. Expose the end of the speaker wires using nippers or a cutter by about 10 mm and twist.

2. Attach lugs to speaker wire ends. Lugs not supplied.

• Use pliers, etc., to crimp lugs to wires.

3. Connect the speaker wires to the speaker output terminals.

• Fix the speaker wires securely with the termi-

nal screws.

Using the Speaker Input

Connect the car stereo speaker output wires to the amplifier using the supplied speaker input wire with RCA pin cord.

• Slide the input switch to the right.

7 Connections when using the speaker

input

• As a result of connecting the car stereo speaker output wire to the amplifier, the power of the amplifier is turned on automatically when the car stereo is turned on. It is not necessary to connect the system remote control wire in this case.

Note:

• Connect the system remote control wire when the power of the amplifier is not to be turned on when the car stereo is turned on.

10 mm

Twist

Speaker output terminal

Terminal screw

Speaker wire

Lug

Speaker wire

CAUTION:

To prevent damage and/or injury

• Do not ground the speaker wire directly or connect a negative (–) lead wire for several speakers.

• This unit is for vehicles with a 12-volt battery and negative grounding. Before installing it in a recreational vehicle, truck or bus, check the battery voltage.

• If the car stereo is kept on for a long time while the engine is at rest or idling, the battery may go dead. Turn the car stereo off when the engine is at rest or idling.

• If the system remote control wire of the amplifier is connected to the power terminal through the ignition switch (12 V DC), the amplifier will always be on when the ignition is on— regardless of whether the car stereo is on or off. Because of this, the battery could go dead if the engine is at rest or idling.

• Speakers to be connected to the amplifier should conform with the standards listed below. If they do not conform, they may catch fire, emit smoke or become damaged. The speaker impedance must be 2 to 8 ohms for stereo connection, and 4 to 8 ohms for monaural and other bridge connection.

• Install and route the separately sold battery wire as far away as possible from the speaker wires. Install and route the separately sold battery wire, ground wire, speaker wires and the amplifier as far away as possible from the antenna, antenna cable and tuner.

• Cords for this product and those for other products may be different colors even if they have the same function. When connecting this product to another product, refer to the supplied Installation manuals of both products and connect cords that have the same function.

Fuse (30 A)

Grommet

Special red battery wire [RD-223] (sold separately) After making all other connections at the amplifier, connect the battery wire terminal of the amplifier to the positive (+) terminal of the battery.

Ground wire (black) [RD-223] (sold separately) Connect to metal body or chassis.

Fuse (30 A)

Car stereo with RCA output jacks

External Output

Connecting wire with RCA pin plugs (sold separately).

RCA input jack

System remote control wire (sold separately) Connect the male terminal of this wire to the system remote control terminal of the car stereo (SYSTEM REMOTE CONTROL). The female terminal can be connected to the auto-antenna relay control terminal. If the car stereo does not have a system remote control terminal, connect the male terminal to the power terminal through the ignition switch.

Speaker output terminal See the “Connecting the Speaker Wires” section for speaker connection instructions.

Fuse (30 A)

Bass Boost Remote Control Wire

Bass Boost Remote Control

6 m

Jack for the bass boost remote control Connect this jack and the bass boost remote control with the bass boost remote control wire.

RCA output jack

Amplifier with RCA input jacks

RCA input

Speaker output

Car Stereo

Speaker input wire with RCA

pin cord To RCA input jack of this unit.

White: Black: Black: Red: Left + Left ≠ Right ≠ Right +

Connecting the Unit <ENGLISH>

CAUTION

• Do not install in: —Places where it could injure the driver or pas-

sengers if the vehicle stops suddenly.

—Places where it may interfere with the driver,

such as on the floor in front of the driver’s seat.

• Make sure that wires are not caught in the sliding

mechanism of the seats, resulting in a short-circuit.

• Confirm that no parts are behind the panel when

drilling a hole for installation of the amplifier. Protect all cables and important equipment such as fuel lines, brake lines and electrical wiring from damage.

• Install tapping screws in such a way that the screw

tip does not touch any wire. This is important to prevent wires from being cut by vibration of the car, which can result in fire.

• DO NOT allow amplifier to come into contact

with liquids due to, for example, the location where the amplifier is installed. Electrical shock could result. Also, amplifier and speaker damage, smoke, and overheating could result from contact with liquids. In addition, the amplifier surface and the surface of any attached speakers could become hot to the touch and minor burns could result.

• To ensure proper installation, use the supplied

parts in the manner specified. If any parts other than the supplied ones are used, they may damage internal parts of the amplifier, or they may become loose causing the amplifier to shut down.

• Never replace the fuse with one of greater value

or rating than the original fuse. Use of an improper fuse could result in overheating and smoke and could cause damage to the product and injury including burns.

CAUTION:

To prevent malfunction and/or injury

• To ensure proper heat dissipation of the amplifier,

be sure of the following during installation.

—Allow adequate space above the amplifier for

proper ventilation.

—Do not cover the amplifier with a floor mat or

carpet.

• DO NOT allow amplifier to come into contact

• Do not install the amplifier on unstable places such as the spare tire board.

• The best location for installation differs with the car model and installation location. Secure the amplifier at a sufficiently rigid location.

• Make temporary connections first and check that the amplifier and the system operate properly.

• After installing the amplifier, confirm that the spare tire, jack and tools can be easily removed.

Installation <ENGLISH> Specifications <ENGLISH>

Power source ........................................................................................................ 14.4 V DC (10.8 V to 15.1 V allowable)

Grounding system .......................................................................................................................................... Negative type

Current consumption .................................................................................................... 25.8 A (at continuous power, 4 Ω)

Average current drawn* ........................................................................................................ 8.7 A (4 Ω for two channels)

17.6 A (4 Ω for one channel)

17.6 A (2 Ω for two channel)

Fuse ........................................................................................................................................................................ 30 A × 2

Dimensions .................................................................................................................... 304 (W) × 56 (H) × 202 (D) mm

Weight .................................................................................................................... 2.9 kg (Leads for wiring not included)

Maximum power output .......................................................................................... 300 W × 2 (4 Ω) / 1 200 W × 1 (4 Ω)

Continuous power output ........................................................ 150 W × 2 (at 14.4 V, 4 Ω, 20 Hz to 20 kHz 1.0% THD)

600 W × 1 (at 14.4 V, 4 Ω, 1 kHz 1.0% THD) 300 W × 2 (at 14.4 V, 2 Ω, 1 kHz 1.0% THD)

Load impedance ...................................................................................................................... 4 Ω (2 Ω to 8 Ω allowable)

(Bridge connection: 4 Ω to 8 Ω allowable)

Frequency response ........................................................................................................ 10 Hz to 40 kHz (+0 dB, –3 dB)

Signal-to-noise ratio .................................................................................................................... 100 dB (IEC-A network)

Distortion ........................................................................................................................................ 0.005 % (10 W, 1 kHz)

Separation .................................................................................................................................................... 70 dB (1 kHz)

Low pass filter ............................................................................................................ Cut off frequency: 40 Hz to 120 Hz

Cut off slope: –12 dB/oct

High pass filter .......................................................................................................... Cut off frequency: 40 Hz to 120 Hz

Cut off slope: –12 dB/oct

Bass boost ................................................................................................................................................ Frequency: 50 Hz

Level: 0, 6, 9, 12 dB

Gain control .................................................................................................................................... RCA: 400 mV to 6.5 V

Speaker: 1.6 V to 26 V

Maximum input level / impedance .................................................................................................... RCA: 6.5 V / 22 kΩ

Speaker: 26 V / 90 kΩ

Note:

• Specifications and the design are subject to possible modification without notice

due to improvements.

*Average current drawn

• The average current drawn is nearly the maximum current drawn by this unit

when an audio signal is input. Use this value when working out total current drawn by multiple power amplifiers.

Connecting the Speaker Wires

The speaker output mode can be two-channel (stereo) or one-channel (mono). Connect the speaker leads to suit the mode according to the figures shown below.

• Do not connect both the RCA input and the speaker input at the same time.

Two-channel (stereo)

One-channel (mono)

(Right) Speaker (Left)

Speaker (Mono)

Example of installation on the floor mat or on the chassis

1. Place the amplifier where it is to be installed. Insert the supplied tapping screws (4 × 18 mm) into the screw holes. Push on the screws with a screwdriver so they make marks where the installation holes are to be located.

2. Drill 2.5 mm diameter holes at the point marked, and install the amplifier, either on the carpet or directly to the chassis.

Replacing the terminal cover

1. Align the unit and terminal cover, and insert the screw.

2. Tighten the screw with a 4 mm hexagonal wrench (not supplied).

Drill a 2.5 mm diameter hole

Tapping-screws (4 × 18 mm)

Floor mat or chassis

Screw

Terminal Cover

Ajuste de esta unidad <ESPAÑOL>Antes de usar este producto <ESPAÑOL>

Muchas gracias por la adquisición de este producto PIONEER. Antes de tratar de operarlo, lea atentamente este manual.

En caso de desperfectos

Si esta unidad no funciona correctamente, póngase en contacto con su distribuidor o con el Centro de Servicio PIONEER autorizado más cercano.

PRECAUCION

No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCION

NO instale o use el amplificador Pioneer mediante la conexión de los cables de las bocinas de 4 ohmios nominales (o menos) en paralelo para lograr un modo en puente de 2 ohmios (o menos) (Diagrama B). Realizar un puente incorrecto podría resultar en un sobrecalentamiento y daño del amplificador, así como en un desprendimiento de humo del mismo. La superficie del amplificador podría también ponerse caliente al tacto y resultar en quemaduras ligeras. Para instalar o usar adecuadamente el modo de puente para un amplificador de dos canales y lograr una carga de 4 Ω, conecte los cables de dos bocinas de 8 Ω en paralelo con Izquierdo + y Derecho – (Diagrama A), o use una sola bocina de 4 Ω. Para un amplificador de cuatro canales, siga el diagrama de la conexión de

salida de la bocina para crear un puente como se muestra en la parte posterior del amplificador, y conecte los cables de dos bocinas de 8 Ω en paralelo para lograr una carga de 4 Ω o use una sola bocina de 4 Ω por canal. Si tiene preguntas o dudas, comuníquese con el distribuidor Pioneer autorizado en su localidad o llame al Servicio al Cliente de Pioneer.

ADVERTENCIA

• Siempre utilice el cable de batería rojo especial y el cable de tierra [RD-223], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.

• No toque en el amplificador con las manos mojadas. Caso contrario, usted puede llevar un choque eléctrico. Igualmente, no toque en el amplificador cuando esté mojado.

• Para seguridad del tráfico y para mantener condiciones de conducción seguras, mantenga el volumen suficientemente bajo de manera que aun se pueda escuchar el sonido del tráfico normal.

• Verifique las conexiones del suministro de energía y altavoces para ver si el fusible del cable de batería vendido separadamente o el fusible del amplificador se queman. Detecte la causa y solucione el problema, y reemplace el fusible con un otro del mismo tamaño y régimen.

• Para evitar mal funcionamiento del amplificador y altavoces, el circuito de protección cortará la alimentación al amplificador (el sonido se detendrá) cuando se produzca una situación anormal. En tal caso, apague el sistema y verifique la conexión de la alimentación y altavoces. Detecte la causa y resuelva el problema.

• Contacte a su distribuidor si no puede detectar la causa.

• Para evitar choques eléctricos o cortocircuitors durante la conexión e instalación, asegúrese de desconectar el terminal negativo (–) de la batería antes de proceder.

• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.

• NO permita que el amplificador entre en contacto con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

Diagrama A - Correcto

ltavoz

8 ohmios

ltavoz

8 ohmios

+ -

Amplificador

Pioneer

Modo de conexión en

puente de 4 ohmios

ltavoz

4 ohmios

ltavoz

4 ohmios

Amplificador

Pioneer

Modo de conexión en

puente de 2 ohmios

L+ R-

Diagrama B - Incorrecto

+ -

L+ R-

Control de ganancia

Si el nivel del sonido está muy bajo, aún cuando se aumenta el volumen del equipo estéreo para automóvil usado con este amplificador de potencia, gire a la derecha el control de ganancia. Si hay distorsión del sonido cuando se aumenta el volumen del equipo estéreo de automóvil, gire los controles a la izquierda.

• Cuando se usa un estéreo de automóvil equipado con RCA (salida estándar de 500 mV), ajuste a la posición NORMAL. Cuando use con un estéreo de automóvil Pioneer equipado con RCA con una salida máxima de 4 V o más, ajuste el nivel para adecuarse al nivel de salida del estéreo del automóvil.

• Si se oye ruido excesivo cuando se usan los terminales de entrada de altavoz, gire el control de nivel a la izquierda.

Indicador de

alimentación

El indicador de alimentación se ilumina cuando la unidad se encuentra activada.

Cubierta de terminales

Antes de montar la unidad, desapriete los tornillos con una llave hexagonal de 4 mm (no suministrada) y quite la cubierta de terminales.

Interruptor BFC (Control de la

frecuencia de batido)

El interruptor BFC se encuentra en la parte inferior de la unidad. Si se oye un batido durante la escucha de una transmisión AM con el equipo estéreo de automóvil, cambie el interruptor BFC utilizando un destornillador pequeño.

Interruptor de entrada

Es posible introducir desde la salida exterior de un equipo estéreo de automóvil (salida de altavoz de graves secundario) o desde la salida de altavoz de un equipo estéreo de automóvil. Cuando utilice una salida exterior (salida de altavoz de graves secundario), deslice el interruptor hacia la izquierda. Para las instrucciones de instalación, consulte la sección “Diagrama de conexión”. Cuando utilice una salida de altavoz, deslice el interruptor hacia la derecha. En este caso, es necesario utilizar el hilo de entrada de altavoz suministrado con el cable con conector RCA. Para los detalles, consulte la sección “Uso de la entrada de altavoz”.

Control de refuerzo de graves

Se puede seleccionar un nivel de refuerzo de graves de 0, 6, 9 y 12 dB. Para las instrucciones acerca de la conexión del control remoto de refuerzo de graves al amplificador, consulte la sección “Diagrama de conexiones”.

Control de frecuencia de corte

Si se ajusta el interruptor de selección LPF/HPF a LPF o HPF, se puede seleccionar una frecuencia de corte de 40 Hz a 120 Hz.

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto)

Ajuste el interruptor de selección LPF/HPF de la manera siguiente, de acuerdo al tipo de altavoz que se encuentra conectado al conector de salida de altavoz y al sistema estéreo de automóvil:

Interruptor de Gama de frecuencia Tipo de Observaciones selección LPF/HPF de audio a ser generada altavoz

LPF (izquierda) * — 40 Hz a 120 Hz Altavoz de graves Conecte a un altavoz

secundario de graves secundario.

OFF (central) Gama completa Gama completa

HPF (derecha) * 40 Hz a 120 Hz — Gama completa Utilice si desea cortar la

gama de frecuencia* muy baja debido a que no es necesaria para el altavoz que está usando.

* Consulte a “Control de frecuencia de corte”.

Conexión del terminal de alimentación

1. Pase el cable de batería desde el

compartimiento del motor al interior del vehículo.

• Luego de hacer todas las otras conexiones al amplificador, conecte el terminal del conductor de batería del amplificador al terminal positivo (+) de la bateria.

2. Tuerza el cable de batería, cable de puesta a tierra y cable de control remoto del sistema.

3. Fije las orejetas a los extremos de los cables. Orejetas no suministrados.

• Utilice alicates, etc. para plegar las orejetas a

los cables.

4. Conecte los cables al terminal.

• Fijar los cables firmemente utilizando los tornillos para terminales.

ADVERTENCIA

Dejar de apretar firmemente el cable de puesta a tierra al terminal usando los tornillos para terminales podría causar el sobrecalentamiento del área de los terminales, así como podría causar daños y lesiones incluyendo pequeñas quemaduras.

Fusible (30 A)

Compartimiento del motor

Interior del vehículo

Perfore un orificio de 14 mm en la carrocería del vehículo.

Inserte el ojal de caucho de la junta tórica en la corrocería del vehículo.

Terminal positivo

Fusible (30 A)

Terminal GND

Terminal POWER

Cable de batería

Terminal de control remoto del sistema

Cable del control remoto del sistema

Cable de puesta a tierra

Cable de batería

Cable de puesta a tierra

Tuérzala

Orejeta

Conexión del terminal de salida de altavoz

1. Desnude la extremidad de los cables de altavoces utilizando alicates o una tajadera por aproximadamente 10 mm y tuérzala.

2. Fije las orejetas a los extremos de los cables de altavoz. Orejetas no suministrados.

• Utilice alicates, etc. para plegar las orejetas a

los cables.

3. Conecte los cables de altavoz al terminal de salida de altavoz.

• Fije los cables firmemente utilizando los

tornillos para terminales.

Uso de la entrada de altavoz

Conecte los hilos de la salida de altavoz del estéreo de automóvil al amplificador usando el conector de entrada de altavoz suministrado.

• Deslice el interruptor de entrada hacia la derecha.

7 Conexiones cuando se usa la entrada

de altavoz

• Cuando se conecta el hilo de salida de altavoz del equipo estéreo de automóvil al amplificador, el amplificador se enciende automáticamente cuando se enciende el equipo estéreo de automóvil. En este caso, no es necesario conectar el hilo de control remoto de sistema.

Nota:

• Conecte el hilo de control remoto de sistema cuando el amplificador no se enciende cuando se enciende el equipo estéreo de automóvil.

10 mm

Terminal de salida de altavoz

Cable de altavoz

Torrillo de terminal

Tuérzala

Cable de altavoz

Orejeta

Diagrama de conexión

• Este diagrama muestra las conexiones utilizando la salida exterior (salida de altavoz de graves secundario). Deslice el interruptor de entrada hacia la izquierda.

• Cuando conecte con la salida de altavoz, las conexiones difieren de las indicadas en el diagrama. Para los detalles, consulte la sección “Uso de la entrada de altavoz”. En cualquier caso, se requiere ajustar el interruptor de entrada. Para los detalles, consulte la sección “Ajuste de esta unidad”.

Conexión de la unidad <ESPAÑOL>

PRECAUCION

• Quite el terminal negativo (–) de la batería para evitar riesgo de cortocircuitos y daño a la unidad.

• Asegure el alambrado con abrazaderas de cable o cinta adhesiva. Para proteger el alambrado, envuelva cinta adhesiva alrededor de ellos en donde contacta con partes metálicas.

• No tienda cables por donde puedan calentarse, por ejemplo donde el calentador sople sobre ellos. Si la aislación se calienta, podría resultar dañada, resultando en cortocircuito a través de la carrocería del vehículo.

• Asegúrese que los alambres no interfieran con partes móviles del vehículo como la palanca de cambios, el freno de mano o el mecanismo de deslizamiento de los asientos.

• No corte ningún cable. De otra manera, el circuito de protección podría no funcionar cuando debiera.

• Nunca alimente otro equipo cortando la aislación del cable de alimentación y conectándolo al cable. La capacidad de corriente del cable será excedida, causando sobrecalentamiento.

• No reemplace nunca el fusible por uno con un valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

Canal de altavoces

Tipo de altavoz Alimentación

Dos canales

Altavoz de graves secundario Entrada nominal: 150 W mín.

Diferente a un altavoz de graves secundario Entrada máxima: 300 W mín.

Un canal

Altavoz de graves secundario Entrada nominal: 600 W mín.

Diferente a un altavoz de graves secundario Entrada máxima: 1 200 W mín.

PRECAUCION:

Para evitar daños y/o lesiones

• No conecte a tierra (masa) el cable del altavoz directamente ni conecte un cable negativo (–) a varios altavoces.

• Esta unidad es para vehículos con una batería de 12 voltios y terminal negativo a tierra. Antes de instalar en un vehículo de recreación, camión u ómnibus, verifique el voltaje de la batería.

• Si el sistema estereofónico del coche está funcionando por un largo período de tiempo mientras el motor permanece inactivo o en marcha al ralentí, la batería puede agotarse. Apague el estéreo de automóvil cuando el motor se encuentre funcionando en marcha al ralentí o permanece inactivo.

• Si el cable del control remoto del sistema del amplificador se conecta al terminal de alimentación a través del interruptor de encendido (12 V de CC), el amplificador estará siempre activado cuando el encendido está activado, sin considerar de si el estéreo de automóvil se encuentra activado o desactivado. Debido a esto, la batería puede agotarse si deja el motor funcionando en marcha al ralentí o permanece inactivo.

• Los altavoces a ser conectados al amplificador deben estar conforme con las normas listadas debajo. Si no cumplen con las normas, pueden combustionar, emitir humos o dañarse. La impedancia del altavoz debe ser de 2 a 8 ohmios para conexiones estéreo, y de 4 a 8 ohmios para conexiones monaurales y acoplamientos en derivación.

• Instale y coloque el cable de batería vendido separadamente lo más alejado posible de los cables de los altavoces. Instale y coloque el cable de batería y cable de tierra vendidos separadamente, los cables de los altavoces, y el amplificador lo más alejados posible de la antena, cable de antena y sintonizador.

• Los cables para esta unidad y aquéllas para las unidades pueden ser de colores diferentes aun si tienen la misma función. Cuando se conecta esta unidad a otra, refiérase a los manuales de instalación de ambas unidades y conecte los cables que tienen la misma función.

Fusible (30 A)

Ojal

Cable de batería rojo especial [RD-223] (en venta por separado) Después de realizar todas las conexiones al amplificador, conecte el terminal del conductor de batería del amplificador al terminal positivo (+) de la batería.

Cable de puesta a tierra (negro) [RD-223] (en venta por separado) Conecte a una carrocería metálica o chasis.

Fusible (30 A)

Estéreo de automóvil con tomas con conector de salida RCA

Salida externa

Conexión de cable con los enchufes de conector RCA (en venta por separado).

Tomas de conector de entrada RCA

Cable del control remoto del sistema (en venta por separado) Conecte el terminal macho de este hilo al terminal de control remoto de sistema del equipo estéreo para automóvil (SYSTEM REMOTE CONTROL). El terminal hembra puede ser conectado al terminal de control del relé de antena. Si el estéreo de automóvil no tiene un terminal de control remoto del sistema, conecte el terminal macho al terminal de alimentación a través del interruptor de encendido.

Terminal de salida de altavoz Vea la sección “Conexión de los cables de altavoces” para las instrucciones de conexión del altavoz.

Toma para el control remoto de refuerzo de graves Conecte esta toma y el control remoto de refuerzo de graves con el hilo de control remoto de refuerzo de graves.

Control remoto de refuerzo de graves

Hilo de control remoto de refuerzo de graves

6 m

Entrada RCA

Amplificador con tomas con conector de entrada RCA

Tomas de conector de salida RCA

Salida de altavoz

Equipo estéreo

de automóvil

A la toma de entrada RCA de esta unidad.

Hilo de entrada de altavoz con cable con conector RCA

Blanco: Negro: Negro: Rojo: Izquierda + Izquierda ≠ Derecha ≠ Derecha +

PRECAUCION

• No lo instale en: —Donde podría lesionar al conductor o a los

pasajeros si se detiene el vehículo bruscamente.

—Donde podría interferir con el conductor,

como por ejemplo en el piso en frente al asiento del conductor.

• Asegúrese que los cables no se enganchen en el

mecanismo deslizante de los asientos, resultando en cortocircuito.

• Confirme que ninguna parte quede detrás del

panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.

• Instale los tornillos de conexión de manera tal que

la punta del tornillo no toque ningún cable. Esto es importante para evitar que los cables se corten por vibración del automóvil, lo que podría causar un incendio.

• NO permita que el amplificador entre en contacto

con líquidos debido a, por ejemplo, la localización donde el amplificador esté instalado. Esto podría causar una sacudida eléctrica. El contacto con líquidos también podría causar daños y sobrecalentamiento al amplificador e altavoces. Además, la superficie del amplificador y la superficie de cualquier altavoz instalado también podrían ponerse muy calientes al tacto, pudiendo causar pequeñas quemaduras.

• Para asegurar una instalación apropiada, utilice las

partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.

• No reemplace nunca el fusible por uno con un

valor de régimen mayor que el fusible original. El uso de un fusible inadecuado podría causar el sobrecalantamiento o humo, así como podría causar daños al producto y lesiones, incluyendo quemaduras.

PRECAUCION:

Para evitar fallas de funcionamiento y/o lesiones

• Para asegurar la disipación de calor apropriada del amplificador, cuide de lo siguiente durante la instalación.

—Permita un espacio adecuado en la parte supe-

rior del amplificador para una ventilación apropiada.

—No cubra el amplificador con la cubierta de

piso o alfombra.

• No instale el amplificador sobre superficies inestables como el tablero del neumático de repuesto.

• Realice primero conexiones provisorias y compruebe que el amplificador y el sistema operan adecuadamente.

• Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.

Especificaciones <ESPAÑOL>

Ejemplo de instalación en la alfombra del piso o en el chasis

1. Ubique el amplificador en la posición en donde va a ser instalado. Inserte los tornillos autoterrajantes suministrados (4 × 18 mm) en los orificios de los tornillos. Presione los tornillos con un destornillador de modo que puedan dejar puntos marcados de la posición en donde irán los orificios para la instalación.

2. Perfore orificios de 2,5 mm de diámetro en el punto marcado, e instale el amplificador, ya sea en la alfombra o directamente en el chasis.

Recolocación de la cubierta de terminales

1. Alinee la unidad y la cubierta de terminales, e inserte el tornillo.

2. Apriete el tornillo con una llave hexagonal de 4 mm (no suministrada).

Conexión de la unidad <ESPAÑOL> Instalación <ESPAÑOL>

Conexión de los cables de altavoces

El modo de salida de altavoces puede ser en dos canales (estéreo) o uno canal (mono). Conecte los cables de altavoz para ajustarse al modo según los diagramas mostrados abajo.

• No poder conectar tanto la entrada de RCA y la entrada de altavoz al mismo tiempo.

Dos canales (estéreo)

Uno canal (mono)

(Derecho)

Altavoz

(Izquierdo)

Altavoz (Mono)

Alimentación .......................................................................................................... 14,4 V CC (10,8 V a 15,1 V permisible)

Sistema de puesta a tierra .................................................................................................................................. Tipo negativo

Consumo de corriente .......................................................................................................... 25,8 A (potencia continua, 4 Ω)

Consumo de corriente promedio* ............................................................................................ 8,7 A (4 Ω para dos canales)

17,6 A (4 Ω para uno canal)

17,6 A (2 Ω para dos canales)

Fusible ...................................................................................................................................................................... 30 A × 2

Dimensiones .................................................................................................................... 304 (An) × 56 (Al) × 202 (Pr) mm

Peso .............................................................................................. 2,9 kg (No se incluyen los conductores para el cabledo)

Potencia de salida máxima ........................................................................................ 300 W × 2 (4 Ω) / 1 200 W × 1 (4 Ω)

Potencia de salida continua ............................................................ 150 W × 2 (a 14,4 V, 4 Ω, 20 Hz a 20 kHz 1,0% THD)

600 W × 1 (a 14,4 V, 4 Ω, 1 kHz 1,0% THD) 300 W × 2 (a 14,4 V, 2 Ω, 1 kHz 1,0% THD)

Impedancia de carga .................................................................................................................. 4 Ω (2 Ω a 8 Ω permisible)

(Acoplamiento en derivación: 4 Ω a 8 Ω permisible)

Respuesta de frecuencia ...................................................................................................... 10 Hz a 40 kHz (+0 dB, –3 dB)

Relación de señal a ruido ...................................................................................................................... 100 dB (IEC-Red A)

Distorsión .......................................................................................................................................... 0,005 % (10 W, 1 kHz)

Separación de canales ...................................................................................................................................... 70 dB (1 kHz)

Filtro de paso bajo ........................................................................................................ Frecuencia de corte: 40 Hz a 120Hz

Pendiente de corte: –12 dB/oct

Filtro de paso alto ........................................................................................................ Frecuencia de corte: 40 Hz a 120 Hz

Pendiente de corte: –12 dB/oct

Refuerzo de graves .................................................................................................................................... Frecuencia: 50 Hz

Nivel: 0, 6, 9, 12 dB

Control de ganancia ............................................................................................................................ RCA: 400 mV a 6,5 V

Altavoz: 1,6 V a 26 V

Impedancia / nivel de entrada máxima .................................................................................................. RCA: 6,5 V / 22 kΩ

Altavoz: 26 V / 90 kΩ

Nota:

• Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo

aviso debido a mejoramientos.

*Consumo de corriente promedio

• El consumo de corriente promedio es casi el consumo de corriente máximo de esta

unidad, cuando se ingresa una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por múltiples amplificadores de potencia.

Perfore un orificio de 2,5 mm de diámetro

Tornillos autoterrajantes (4 × 18 mm)

Alfombra del piso o chasis

Tornillo

Cubierta de terminales

Pioneer PRS-D2000T User Manual [en, es]

Specifications and Main Features

Frequently Asked Questions

User Manual
