DEH-S1200UB

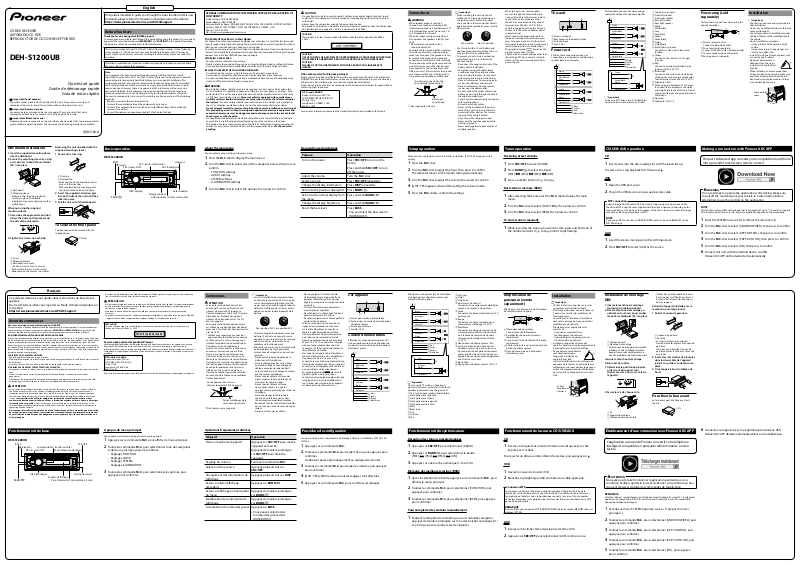

Quick start guide
Guide de démarrage rapide
Guía de inicio rápido
Important (Serial number)
The serial number is located on the bottom of this unit. For your own security and
convenience, be sure to record this number on the enclosed warranty card.
Important (Numéro de série)
Le numéro de série se trouve au bas de cet appareil. Pour votre sécurité et votre
commodité, veillez à noter ce numéro sur la carte de garantie fournie.
Importante (Número de serie)
El número de serie se encuentra en la parte inferior de esta unidad. Por su propia seguridad
y comodidad, asegúrese de anotar este número en la tarjeta de garantía que se adjunta.
QRD3768-A
English
This guide is intended to guide you through the basic functions of this unit.
For details, please refer to the Operation manual stored on the website.
https://www.pioneerelectronics.com/PUSA/Support
Before You Start
Thank you for purchasing this PIONEER product
To ensure proper use, please read through this guide before using this product. It is especially
important that you read and observe WARNINGS and CAUTIONS in this guide. Please keep
the guide in a safe and accessible place for future reference.
This device complies with part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1) This device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired
operation.
Alteration or modifications carried out without appropriate authorization may invalidate
the user’s right to operate the equipment.
Note
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of the following
measures:
− Reorient or relocate the receiving antenna.
− Increase the separation between the equipment and receiver.
− Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
− Consult the dealer or an experienced radio/TV technician for help.
FEDERAL COMMUNICATIONS COMMISSION SUPPLIER’S DECLARATION OF
CONFORMITY
Product Name: CD RDS RECEIVER
Model Number: DEH-S1200UB
Responsible Party Name: PIONEER ELECTRONICS (USA), INC. SERVICE SUPPORT DIVISION
Address: 2050 W. 190TH STREET, SUITE 100 TORRANCE, CA 90504, U.S.A.
Phone: 1-310-952-2915
URL: http://www.pioneerelectronics.com
The Safety of Your Ears is in Your Hands
Get the most out of your equipment by playing it at a safe level—a level that lets the sound
come through clearly without annoying blaring or distortion and, most importantly, without
affecting your sensitive hearing. Sound can be deceiving.
Over time, your hearing “comfort level” adapts to higher volumes of sound, so what sounds
“normal” can actually be loud and harmful to your hearing. Guard against this by setting your
equipment at a safe level BEFORE your hearing adapts.
ESTABLISH A SAFE LEVEL:
• Set your volume control at a low setting.
• Slowly increase the sound until you can hear it comfortably and clearly, without distortion.
• Once you have established a comfortable sound level, set the dial and leave it there.
BE SURE TO OBSERVE THE FOLLOWING GUIDELINES:
• Do not turn up the volume so high that you can’t hear what’s around you.
• Use caution or temporarily discontinue use in potentially hazardous situations.
• Do not use headphones while operating a motorized vehicle; the use of headphones may
create a traffic hazard and is illegal in many areas.
WARNING
• Rear visibility systems (backup cameras) are required in certain new vehicles sold in the
U.S. and Canada. U.S. regulations began according to a two year phase-in on May 1, 2016,
and both the U.S. and Canada require that all such vehicles manufactured on or after May
1, 2018 have rear visibility systems. Owners of vehicles equipped with compliant rear
visibility systems should not install or use this product in a way that alters or disables
that system. If you are unsure whether your vehicle has a rear visibility system subject to
the U.S. or Canadian regulations, please contact the vehicle manufacturer or dealer.
• Do not attempt to install or service this product by yourself. Installation or servicing of
this product by persons without training and experience in electronic equipment and
automotive accessories may be dangerous and could expose you to the risk of electric
shock, injury or other hazards.
• Do not attempt to operate the unit while driving. Make sure to pull off the road and park
your vehicle in a safe location before attempting to use the controls on the device.
• This product contains chemicals known to the State of California and other governmental
entities to cause cancer and birth defects or other reproductive harm. Wash hands after
handling.
CAUTION
• Do not allow this unit to come into contact with moisture and/or liquids. Electrical shock
could result. Also, damage to this unit, smoke, and overheating could result from contact
with liquids.
• Always keep the volume low enough to hear outside sounds.
• This product is evaluated in moderate and tropical climate condition under the Audio, video
and similar electronic apparatus - Safety requirements, IEC 60065.
CAUTION
This product is a Class 1 laser product classified under the safety standard, IEC 608251:2014.
CAUTION:
USE OF CONTROL OR ADJUSTMENT OR PERFORMANCE OF PROCEDURES OTHER THAN
THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE.
CAUTION:
THE USE OF OPTICAL INSTRUMENTS WITH THIS PRODUCT WILL INCREASE EYE
HAZARD.
After-sales service for Pioneer products
Please contact the dealer, distributor from where you purchased this unit or the authorized
PIONEER Service Station for after-sales service or any other information. In case the necessary
information is not available, please contact the companies listed below:
Please do not ship your unit to the companies at the addresses listed below for repair without
contacting them in advance.
U.S.A. and CANADA
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
For warranty information please see the Limited Warranty sheet included with this unit.

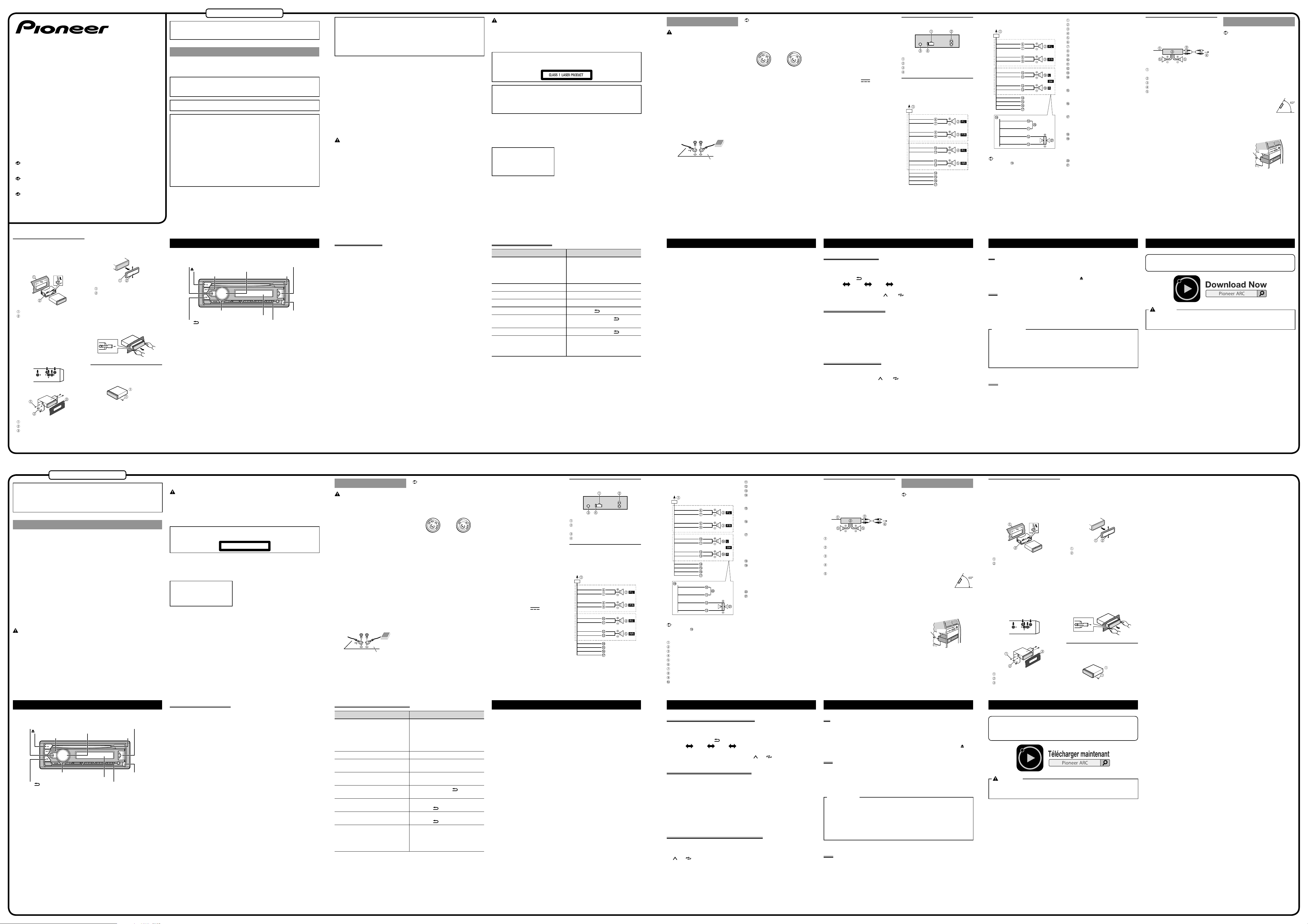

Connections
WARNING
• When speaker output is used by 4
channels, use speakers rated over 50 W
(maximum input power) and between 4 Ω
to 8 Ω (impedance value). Do not use 1 Ω
to 3 Ω speakers for this unit.
• When rear speaker output is used by a 2
Ω subwoofer, use speakers rated for over
70 W.
* Please refer to connections for a
connection method.
• The black cable is ground. When installing
this unit or power amp (sold separately),
make sure to connect the ground wire first.
Ensure that the ground wire is properly
connected to metal parts of the car’s body.
The ground wire of the power amp and the
one of this unit or any other device must
be connected to the car separately with
different screws. If the screw for the ground
wire loosens or falls out, it could result in
fire, generation of smoke or malfunction.
Two devices connected to the
car separately (ground wires)
Metal parts
of car’s body
*1 Not supplied for this unit
Important
• When installing this unit in a vehicle
without an ACC (accessory) position on
the ignition switch, failure to connect
the red cable to the terminal that detects
operation of the ignition key may result in
battery drain.
ACC position No ACC position
• Use this unit with a 12-volt battery and
negative grounding only. Failure to do so
may result in a fire or malfunction.
• To prevent a short-circuit, overheating
or malfunction, be sure to follow the
directions below.
−Disconnect the negative terminal of the
battery before installation.
−Secure the wiring with cable clamps
or adhesive tape. Wrap adhesive tape
around wiring that comes into contact
with metal parts to protect the wiring.
−Place all cables away from moving parts,
such as the shift lever and seat rails.
−Place all cables away from hot places,
such as near the heater outlet.
−Do not connect the yellow cable to the
battery by passing it through the hole to
the engine compartment.
−Cover any disconnected cable connectors
with insulating tape.
−Do not shorten any cables.
−Never cut the insulation of the power
cable of this unit in order to share the
power with other devices. The current
capacity of the cable is limited.
−Use a fuse of the rating prescribed.
−Never wire the negative speaker cable
directly to ground.
−Never band together negative cables of
multiple speakers.
• When this unit is on, control signals
are sent through the blue/white cable.
Connect this cable to the system remote
control of an external power amp or
the vehicle’s auto-antenna relay control
terminal (max. 300mA 12 V DC). If the
vehicle is equipped with a glass antenna,
connect it to the antenna booster power
supply terminal.
• Never connect the blue/white cable to
the power terminal of an external power
amp. Also, never connect it to the power
terminal of the auto antenna. Doing so may
result in battery drain or a malfunction.
• The graphical symbol
product means direct current.
• The function and audio settings other than
the setting of RCA pre-outs are stored in
memory if the unit is disconnected from
power supply.
placed on the
This unit
Power cord input
Rear output or subwoofer output
Antenna input
Fuse (10 A)
Power cord
Perform these connections when not
connecting a rear speaker or middle range
speaker lead to a subwoofer.
White
White/black
Gray
Gray/black
Green
Green/black
Violet
Violet/black
Black
Yellow
Red
Perform these connections when using a
subwoofer without the optional amplifier.
White
White/black
Gray
Gray/black
Green
Green/black
Violet
Violet/black
Black
Yellow
Red
Blue/white
Green
Green/black
Violet
Violet/black
Important
In the case of
wired in parallel will represent a 2 Ω load.
above, two 4 Ω subwoofers
To power cord input
Front left speaker
Front right speaker
Rear left speaker
Rear right speaker
White
White/black
Gray
Gray/black
Green
Green/black
Violet
Violet/black
Black (chassis ground)
Connect to a clean, paint-free metal
location.
Yellow
Connect to the constant 12 V supply
terminal.
Red
Connect to terminal controlled by the
ignition switch (12 V DC).
Blue/white
Connect to the system control terminal
of the power amp or auto-antenna relay
control terminal (max. 300 mA 12 V DC).
Subwoofer (4 Ω)
When using a subwoofer of 2 Ω, be sure
to connect the subwoofer to the violet
and violet/black leads of this unit. Do not
connect anything to the green and green/
black leads.
Not used.
Subwoofer (4 Ω) × 2
Power amp (sold
separately)
Perform these connections when using the
optional amplifier.
System remote control
Connect to blue/white cable.
Power amp (sold separately)
Connect with RCA cables (sold separately)
To rear output or subwoofer output
Rear speaker or subwoofer
Installation
Important
• Check all connections and systems before
final installation.
• Do not use unauthorized parts as this may
cause malfunctions.
• Consult your dealer if installation requires
drilling of holes or other modifications to
the vehicle.
• Do not install this unit where:
−it may interfere with operation of the
vehicle.
−it may cause injury to a passenger as a
result of a sudden stop.
• Install this unit away from hot places such
as near the heater outlet.
• Optimum performance is
obtained when the unit is
installed at an angle of less
than 60°.
• When installing, to ensure proper heat
dispersal when using this unit, make sure
you leave ample space behind the rear
panel and wrap any loose cables so they
are not blocking the vents.
Leave ample
space
5 cm
5 cm
DIN mount installation
1 Insert the supplied mounting sleeve
into the dashboard.
2 Secure the mounting sleeve by using
a screwdriver to bend the metal tabs
(90°) into place.
Dashboard
Mounting sleeve
• Make sure that the unit is installed
securely in place. An unstable
installation may cause skipping or other
malfunctions.
When not using the supplied
mounting sleeve
1 Determine the appropriate position
where the holes on the bracket and
the side of the unit match.
2 Tighten the screws on each side.
Screw
Mounting bracket
Dashboard or console
• Use either truss (5 mm × 9 mm) or
flush surface (5 mm × 9 mm) screws,
depending on the bracket screw holes.
Removing the unit (installed with the
supplied mounting sleeve)
1 Remove the trim ring.
Trim ring
Notched tab
• Releasing the front panel allows easier
access to the trim ring.
• When reattaching the trim ring, point
the side with the notched tab down.
2 Insert the supplied extraction keys
into both sides of the unit until they
click into place.
3 Pull the unit out of the dashboard.
To secure the front panel
The front panel can be secured with the
supplied screw.
Screw
Basic operation
DEH-S1200UB
BASS
(eject)
SRC (source)/OFF
BAND/
M.C. (multi-control) dial
DISP (display)
USB port
Disc loading slot
Detach button
Display window
AUX input jack (3.5 mm stereo jack)
About the main menu
You can adjust various settings in the main menu.
1 Press the M.C. dial to display the main menu.
2 Turn the M.C. dial to select one of the categories below, then press to
confirm.
• FUNCTION settings
• AUDIO settings
• SYSTEM settings
• ILLUMINATION settings
3 Turn the M.C. dial to select the options, then press to confirm.
Frequently used operations
Purpose Operation
Turn on the power Press SRC/OFF to turn on the
power.
Press and hold SRC/OFF to turn
off the power.
Adjust the volume Turn the M.C. dial.
Select a source Press SRC/OFF repeatedly.
Change the display information Press DISP repeatedly.
Return to the previous display/list Press BAND/
Return to the normal display from
Press and hold BAND/
.
.
the menu
Change the display brightness
Press and hold BAND/
.
Boost the bass level Press BASS.
• You can select the bass level in
[BASS BOOST].
Setup operation
When you turn the ignition switch to ON after installation, [SET UP :YES] appears in the
display.
1 Press the M.C. dial.
2 Turn the M.C. dial to adjust the hour, then press to confirm.
The indicator moves to the minute setting automatically.
3 Turn the M.C. dial to adjust the minute, then press to confirm.
4 [QUIT :YES] appears when all the settings have been made.
5 Press the M.C. dial to confirm the settings.
Tuner operation
Receiving preset stations
1 Press SRC/OFF to select [RADIO].
2 Press BAND/ to select the band.
[FM1]
[FM2] [FM3] [AM]
3 Press a number button (1/ to 6/ ).
Best stations memory (BSM)
1 After selecting the band, press the M.C. dial to display the main
menu.
2 Turn the M.C. dial to select [FUNCTION], then press to confirm.
3 Turn the M.C. dial to select [BSM], then press to confirm.
To store stations manually
1 While receiving the station you want to store, press and hold one of
the number buttons (1/
to 6/ ) until it stops flashing.
CD/USB/AUX operation
CD
1 Insert a disc into the disc loading slot with the label side up.
To eject a disc, stop playback first then press
USB
.
1 Open the USB port cover.
2 Plug in the USB device using an appropriate cable.
MTP connection
A device installed with Android OS 4.0 or most of later versions can be connected to
the unit via MTP, using the cable supplied with the device. However, depending on the
connected device, OS version or the numbers of the files in the device, audio files/songs
may not be able to be played back via MTP.
NOTE
If you use an MTP connection, [ANDROID WIRED] needs to be set to [MEMORY] in the
SYSTEM settings.
AUX
1 Insert the stereo mini plug into the AUX input jack.
2 Press SRC/OFF to select [AUX] as the source.
Making a connection with Pioneer ARC APP
WARNING
Do not attempt to operate the application while driving. Make sure
to pull off the road and park your vehicle in a safe location before
attempting to use the controls on the application.
NOTE
This function is compatible with a phone that runs Android 4.1 up to 7.1.2 and also supports
AOA (Android Open Accessory) 2.0, but the compatibility depends on the smartphone.
1 Enter the SYSTEM menu (refer to “About the main menu”).
2 Turn the M.C. dial to select [ANDROID WIRED], then press to confirm.
3 Turn the M.C. dial to select [APP CONTROL], then press to confirm.
4 Turn the M.C. dial to select [P.APP AUTO ON], then press to confirm.
5 Turn the M.C. dial to select [ON], then press to confirm.
6 Connect this unit with the Android device via USB.
Pioneer ARC APP on the device starts automatically.
Français
Ce guide est destiné à vous guider dans les fonctions de base de cet
appareil.
Pour les détails, veuillez vous reporter au Mode d’emploi disponible sur
le site Web.
https://www.pioneerelectronics.com/PUSA/Support
Avant de commencer
Nous vous remercions d’avoir acheté cet appareil PIONEER
Pour garantir une utilisation adéquate, lisez bien ce guide avant d’utiliser ce produit. Il est particulièrement
important que vous lisiez et respectiez les indications ATTENTION et PRÉCAUTION de ce guide. Veuillez
conserver le guide dans un endroit sûr et facilement accessible pour toute consultation ultérieure.
La protection de votre ouïe est entre vos mains
Pour assurer le rendement optimal de votre matériel et – plus important encore – la protection de votre ouïe,
réglez le volume à un niveau raisonnable. Pour ne pas altérer votre sens de la perception, le son doit être clair
mais ne produire aucun vacarme et être exempt de toute distorsion. Votre ouïe peut vous jouer des tours.
Avec le temps, votre système auditif peut en effet s’adapter à des volumes supérieurs, et ce qui vous semble
un « niveau de confort normal » pourrait au contraire être excessif et contribuer à endommager votre ouïe de
façon permanente. Le réglage de votre matériel à un volume sécuritaire AVANT que votre ouïe s’adapte vous
permettra de mieux vous protéger.
CHOISISSEZ UN VOLUME SÉCURITAIRE :
• Réglez d’abord le volume à un niveau inférieur.
• Montez progressivement le volume jusqu’à un niveau d’écoute confortable ; le son doit être clair et exempt
de distorsions.
• Une fois que le son est à un niveau confortable, ne touchez plus au bouton du volume.
N’OUBLIEZ PAS DE RESPECTER LES DIRECTIVES SUIVANTES :
• Lorsque vous montez le volume, assurez-vous de pouvoir quand même entendre ce qui se passe autour de
vous.
• Faites très attention ou cessez temporairement l’utilisation dans les situations pouvant s’avérer
dangereuses.
• N’utilisez pas des écouteurs ou un casque d’écoute lorsque vous opérez un véhicule motorisé ; une telle
utilisation peut créer des dangers sur la route et est illégale à de nombreux endroits.
ATTENTION
• Les systèmes de surveillance de marche arrière (caméras de secours) sont requis dans certains véhicules
neufs vendus aux États-Unis et au Canada. La réglementation des États-Unis a commencé avec une
intégration basée sur deux ans débutant le 1er mai 2016, et où les États-Unis et le Canada exigent que
tous véhicules fabriqués à partir du 1er mai 2018 soient équipés de système de surveillance de marche
arrière. Les propriétaires de véhicules équipés des systèmes de surveillance de marche arrière
conformes ne devraient pas installer ou utiliser ce produit de manière à altérer ou encore désactiver
les fonctions de ce système. Si vous ne savez pas si votre véhicule a un système de la sorte ou si il est
sujet aux réglementations Américaines ou Canadiennes, nous vous invitons à contacter le fabricant ou le
concessionnaire du véhicule.
• N’essayez pas d’installer cet appareil ou d’en faire l’entretien vous-même. L’installation ou l’entretien
de cet appareil par des personnes sans formation et sans expérience en équipement électronique et
en accessoires automobiles peut être dangereux et vous exposer à des risques d’élec trocution ou à
d’autres dangers.
• N’essayez pas de démonter ou de modifier cet appareil. Veillez à quitter la route et garer votre véhicule en
lieu sûr avant d’essayer d’utiliser les commandes de l’appareil.
PRÉCAUTION
• Ne laissez pas cet appareil entrer en contact avec de l’humidité et/ou des liquides. Cela pourrait provoquer
une électrocution. Tout contact avec des liquides pourrait également provoquer des dommages, de la
fumée et une surchauffe de l’appareil.
• Maintenez le niveau d’écoute à une valeur telle que vous puissiez entendre les sons provenant de
l’extérieur.
• Ce produit a été évalué sous des conditions climatiques tempérées et tropicales, selon la norme CEI 60065,
« Appareils audio, vidéo et appareils électroniques analogues – Exigences de sécurité ».
PRÉCAUTION
Le lecteur optique monté sur ce véhicule est classifié comme produit laser de classe 1 selon la norme
relative à la sécurité, CEI 60825-1:2014.
PRODUIT LASER DE CLASSE 1
Service après-vente des produits Pioneer
Veuillez contacter le détaillant ou le distributeur auprès duquel vous avez acheté cet appareil ou un centre
d’entretien PIONEER agréé pour le service après-vente ou toute autre information. Dans le cas où les
informations nécessaires ne seraient pas disponibles, veuillez contacter les entreprises indiquées ci-dessous :
N’expédiez pas l’appareil pour réparation à l’une des adresses figurant ci-dessous sans avoir pris contact au
préalable.
ÉTATS -UNIS et CANADA
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
Pour les informations de garantie, veuillez consulter le feuillet Garantie limitée qui accompagne cet appareil.
Connexions
ATTENTION
• Lorsque la sortie de haut-parleur est
utilisée par 4canaux, utilisez des hautparleurs de plus de 50W (puissance
d’entrée maximale) et de 4Ω à 8Ω (valeur
d’impédance). N’utilisez pas de hautparleurs d’une impédance de 1Ω à 3Ω
avec cet appareil.
• Lorsque la sortie de haut-parleur arrière
est utilisée par un haut-parleur d’extrêmes
graves de 2Ω, utilisez des haut-parleurs de
plus de 70W.
* Veuillez vous reporter aux connexions
pour connaître la méthode de connexion.
• Le câble noir est la masse. Lorsque vous
installez cet appareil ou un amplificateur
de puissance (vendu séparément),
assurez-vous de connecter le fil de masse
en premier. Assurez-vous que le fil de
masse est connecté correctement aux
parties métalliques de la carrosserie du
véhicule. Le fil de masse de l’amplificateur
de puissance et celui de cet appareil ou de
tout autre appareil doivent être connectés
au véhicule séparément et avec des vis
différentes. Si la vis du fil de masse se
desserre ou tombe, il pourrait en résulter
un incendie, de la fumée ou un problème
de fonctionnement.
Deux appareils connectés au
véhicule séparément (fils de masse)
Parties métalliques de la
carrosserie du véhicule
*1 Non fourni avec cet appareil
Important
• Lors de l’installation de cet appareil dans
un véhicule sans position ACC (accessoire)
sur le commutateur d’allumage, le fait de
ne pas connecter le câble rouge à la borne
détectant l’utilisation de la clé de contact
pourrait entraîner le déchargement de la
batterie.
Avec position ACC Sans position ACC
• Utilisez cet appareil uniquement avec une
batterie 12volts et une mise à la masse
négative. Le non-respect de cette consigne
pourrait entraîner un incendie ou un
problème de fonctionnement.
• Pour éviter un court-circuit, une surchauffe
ou un problème de fonctionnement,
assurez-vous de respecter les instructions
suivantes.
−Déconnectez la borne négative de la
batterie avant l’installation.
−Fixez le câblage avec des serre-câbles
ou du ruban adhésif. Pour protéger le
câblage, enroulez du ruban adhésif
autour des parties du câblage en contact
avec des pièces métalliques.
−Placez tous les câbles à distance des
pièces mobiles, telles que le levier de
vitesses et les rails des sièges.
−Placez tous les câbles à distance
des endroits chauds, tels que les
emplacements à proximité des sorties de
chauffage.
−Ne connectez pas le câble jaune à
la batterie en le faisant passer dans
l’ouverture du compartiment moteur.
−Recouvrez tous les connecteurs de câbles
qui ne sont pas connectés avec du ruban
isolant.
−Ne raccourcissez pas les câbles.
−Ne coupez jamais l’isolant du câble
d’alimentation de cet appareil afin de
partager l’alimentation avec d’autres
appareils. La capacité en courant du câble
est limitée.
−Utilisez un fusible correspondant aux
caractéristiques spécifiées.
−Ne reliez jamais le câble négatif du hautparleur directement à la masse.
−Ne réunissez jamais les câbles négatifs de
plusieurs haut-parleurs.
• Lorsque cet appareil est en marche, les
signaux de commande sont transmis
via le câble bleu/blanc. Connectez ce
câble à la télécommande de système
d’un amplificateur de puissance externe
ou à la borne de commande du relais
d’antenne automatique du véhicule (max.
300mA 12VCC). Si le véhicule est équipé
d’une antenne intégrée dans une vitre,
connectez-la à la borne d’alimentation de
l’amplificateur d’antenne.
• Ne connectez jamais le câble bleu/blanc à
la borne d’alimentation d’un amplificateur
de puissance externe. De plus, ne le
connectez jamais à la borne d’alimentation
de l’antenne automatique. Sinon, il pourrait
en résulter un déchargement de la batterie
ou un problème de fonctionnement.
• Le symbole graphique
produit signifie « courant continu ».
• La fonction et les réglages audio autres que
le réglage des sorties préamplifiées RCA
sont stockés dans la mémoire si l’appareil
est déconnecté de l’alimentation.
placé sur le
Cet appareil
Entrée pour cordon d’alimentation
Sortie arrière ou sortie pour haut-parleur
d’extrêmes graves
Entrée pour antenne
Fusible (10A)
Cordon d’alimentation
Effectuez ces connexions lorsqu’aucun fil
de haut-parleur arrière ou haut-parleur de
médiums n’est connecté à un haut-parleur
d’extrêmes graves.
Blanc
Blanc/noir
Gris
Gris/noir
Vert
Vert/noir
Violet
Violet/noir
Noir
Jaune
Rouge
Effectuez ces connexions lors de l’utilisation
d’un haut-parleur d’extrêmes graves sans
l’amplificateur en option.
Blanc
Blanc/noir
Gris
Gris/noir
Vert
Vert/noir
Violet
Violet/noir
Noir
Jaune
Rouge
Bleu/blanc
Vert
Vert/noir
Violet
Important
Dans le cas de
parleurs d’extrêmes graves de 4Ω câblés en
parallèle représentent une charge de 2Ω.
Vers l’entrée pour cordon d’alimentation
Haut-parleur avant gauche
Haut-parleur avant droit
Haut-parleur arrière gauche
Haut-parleur arrière droit
Blanc
Blanc/noir
Gris
Gris/noir
Vert
ci-dessus, deux haut-
Vert/noir
Violet
Violet/noir
Noir (masse du châssis)
Connectez à un emplacement métallique
propre, non recouvert de peinture.
Jaune
Connectez à la borne d’alimentation 12V
permanente.
Rouge
Connectez à la borne contrôlée par le
commutateur d’allumage (12VCC).
Bleu/blanc
Connectez à la borne de commande du
système de l’amplificateur de puissance
ou à la borne de commande du relais
d’antenne automatique (max. 300mA
12VCC).
Haut-parleur d’extrêmes graves (4Ω)
Lors de l’utilisation d’un haut-parleur
d’extrêmes graves de 2Ω, assurez-vous
de connecter le haut-parleur d’extrêmes
graves aux fils violet et violet/noir de cet
appareil. Ne connectez aucun équipement
aux fils vert et vert/noir.
Non utilisé.
Haut-parleur d’extrêmes graves (4Ω) × 2
Amplicateur de
puissance (vendu
séparément)
Effectuez ces connexions lors de l’utilisation
de l’amplificateur en option.
Télécommande de système
Connectez au câble bleu/blanc.
Amplificateur de puissance (vendu
séparément)
Connectez à l’aide de câbles RCA (vendus
séparément)
Vers la sortie arrière ou la sortie pour haut-
parleur d’extrêmes graves
Haut-parleur arrière ou haut-parleur
d’extrêmes graves
Installation
Important
• Vérifiez toutes les connexions et tous les
systèmes avant l’installation finale.
• N’utilisez pas de pièces non autorisées, car
il pourrait en résulter des problèmes de
fonctionnement.
• Consultez votre détaillant si l’installation
nécessite le perçage de trous ou d’autres
modifications du véhicule.
• N’installez pas cet appareil dans les
endroits où:
−il risque de compromettre le
fonctionnement du véhicule.
−il pourrait blesser un passager en cas
d’arrêt soudain du véhicule.
• Installez cet appareil à distance des
endroits chauds, tels que les emplacements
à proximité des sorties de chauffage.
• Des performances optimales
sont obtenues lorsque
l’appareil est installé à un
angle inférieur à 60°.
• Lors de l’installation, assurez la dispersion
adéquate de la chaleur en veillant à laisser
suffisamment d’espace derrière le panneau
arrière et à regrouper tous les câbles libres
de sorte qu’ils ne bloquent pas les sorties
d’air.
Laissez
amplement
d’espace
5cm
5cm
Installation de montage
DIN
1 Insérez le manchon de montage
fourni dans le tableau de bord.
2 Fixez le manchon de montage en
utilisant un tournevis pour courber
les pattes métalliques (90°) en place.
Tableau de bord
Manchon de montage
• Assurez-vous que l’appareil est installé
solidement. Une installation instable
pourrait causer des sautillements ou
d’autres problèmes de fonctionnement.
Lorsque le manchon de montage
fourni n’est pas utilisé
1 Déterminez la position appropriée
où les trous du support sont
alignés avec les trous sur le côté de
l’appareil.
2 Serrez les vis de chaque côté.
Vis
Support de montage
Tableau de bord ou console
• Utilisez des vis à tête bombée (5mm ×
9mm) ou des vis affleurantes (5mm ×
9mm), selon la forme des trous de vis
dans le support.
Retrait de l’appareil (installé avec le
manchon de montage fourni)
1 Retirez l’anneau de garniture.
Anneau de garniture
Encoche
• Le retrait de la face avant permet
d’accéder plus facilement à l’anneau de
garniture.
• Lorsque vous réinstallez l’anneau de
garniture, placez le côté avec l’encoche
vers le bas.
2 Insérez les clés d’extraction fournies
dans les deux côtés de l’appareil
jusqu’à ce qu’elles s’enclenchent en
place.
3 Tirez l’appareil hors du tableau de
bord.
Pour xer la face avant
La face avant peut être fixée avec la vis
fournie.
Vis
Fonctionnement de base
DEH-S1200UB
BASS
(éjection)
SRC (source)/OFF
BAND/
Commande M.C. (multi-contrôle)
DISP (affichage)
Port USB
Fente d’insertion de disque
Touche de retrait
Fenêtre d’affichage
Prise d’entrée AUX (prise stéréo 3,5mm)
À propos du menu principal
Vous pouvez ajuster divers réglages dans le menu principal.
1 Appuyez sur la commande M.C. pour afficher le menu principal.
2 Tournez la commande M.C. pour sélectionner l’une des catégories
ci-dessous, puis appuyez pour confirmer.
• Réglages FUNCTION
• Réglages AUDIO
• Réglages SYSTEM
• Réglages ILLUMINATION
3 Tournez la commande M.C. pour sélectionner les options, puis
appuyez pour confirmer.
Opérations fréquemment utilisées
Objectif Opération
Mise en marche de l’appareil Appuyez sur SRC/OFF pour mettre
l’appareil en marche.
Appuyez de manière prolongée
sur SRC/OFF pour éteindre
l’appareil.
Réglage du volume Tournez la commande M.C..
Sélection d’une source Appuyez plusieurs fois sur
SRC/OFF.
Changement des informations de
Appuyez plusieurs fois sur DISP.
l’affichage
Retour à la liste/l’affichage
Appuyez sur BAND/
.
précédent
Retour à l’affichage normal à partir
du menu
Modification de la luminosité de
l’affichage
Appuyez de manière prolongée
sur BAND/
.
Appuyez de manière prolongée
sur BAND/
.
Accentuation du niveau des graves Appuyez sur BASS.
• Vous pouvez sélectionner
le niveau des graves dans
[BASS BOOST].
Procédure de conguration
Lorsque vous tournez le commutateur d’allumage à ON après l’installation, [SET UP :YES]
s’affiche.
1 Appuyez sur la commande M.C..
2 Tournez la commande M.C. pour régler l’heure, puis appuyez pour
confirmer.
L’indicateur passe automatiquement au réglage des minutes.
3 Tournez la commande M.C. pour régler les minutes, puis appuyez
pour confirmer.
4 [QUIT :YES] s’affiche lorsque tous les réglages sont effectués.
5 Appuyez sur la commande M.C. pour confirmer les réglages.
Fonctionnement du syntonisateur
Réception des stations présélectionnées
1 Appuyez sur SRC/OFF pour sélectionner [RADIO].
2 Appuyez sur BAND/ pour sélectionner la bande.
[FM1] [FM2] [FM3] [AM]
3 Appuyez sur une touche numérique (1/ à 6/ ).
Mémoire des meilleures stations (BSM)
1 Après la sélection de la bande, appuyez sur la commande M.C. pour
afficher le menu principal.
2 Tournez la commande M.C. pour sélectionner [FUNCTION], puis
appuyez pour confirmer.
3 Tournez la commande M.C. pour sélectionner [BSM], puis appuyez
pour confirmer.
Pour enregistrer des stations manuellement
1 Pendant la réception de la station que vous souhaitez enregistrer,
appuyez de manière prolongée sur l’une des touches numériques (1/
à 6/ ) jusqu’à ce qu’elle cesse de clignoter.
Fonctionnement de la source CD/USB/AUX
CD
1 Insérez un disque dans la fente d’insertion de disque avec le côté
imprimé vers le haut.
Pour éjecter un disque, arrêtez d’abord la lecture, puis appuyez sur
USB
1 Ouvrez le couvercle du port USB.
2 Branchez le périphérique USB en utilisant un câble approprié.
Connexion MTP
Vous pouvez connecter à l’appareil un périphérique doté d’Android OS4.0 ou de la
plupart des versions ultérieures via une connexion MTP, en utilisant le câble fourni avec
le périphérique. Toutefois, selon le périphérique connecté, la version OS ou le nombre
de fichiers enregistrés sur le périphérique, la lecture des fichiers audio/chansons via MTP
pourrait être impossible.
REMARQUE
Si vous utilisez une connexion MTP, [ANDROID WIRED] doit être réglé à [MEMORY] dans les
réglages SYSTEM.
AUX
1 Insérez la mini-fiche stéréo dans la prise d’entrée AUX.
2 Appuyez sur SRC/OFF pour sélectionner [AUX] comme source.
Établissement d’une connexion avec Pioneer ARC APP
6 Connectez cet appareil avec le périphérique Android via USB.
Pioneer ARC APP démarre automatiquement sur le périphérique.
.
ATTENTION
N’essayez pas de faire fonctionner l’application pendant que vous
conduisez. Veillez à quitter la route et stationner votre véhicule en lieu
sûr avant d’essayer d’utiliser les commandes de l’application.
REMARQUE
Cette fonction est compatible avec un téléphone muni d’Android 4.1 jusqu’à 7.1.2; elle prend
également en charge le profil AOA (Accessoire ouvert Android) 2.0, mais la compatibilité
dépend du téléphone intelligent.
1 Accédez au menu SYSTEM (reportez-vous à «À propos du menu
principal»).
2 Tournez la commande M.C. pour sélectionner [ANDROID WIRED], puis
appuyez pour confirmer.
3 Tournez la commande M.C. pour sélectionner [APP CONTROL], puis
appuyez pour confirmer.
4 Tournez la commande M.C. pour sélectionner [P.APP AUTO ON], puis
appuyez pour confirmer.
5 Tournez la commande M.C. pour sélectionner [ON], puis appuyez
pour confirmer.

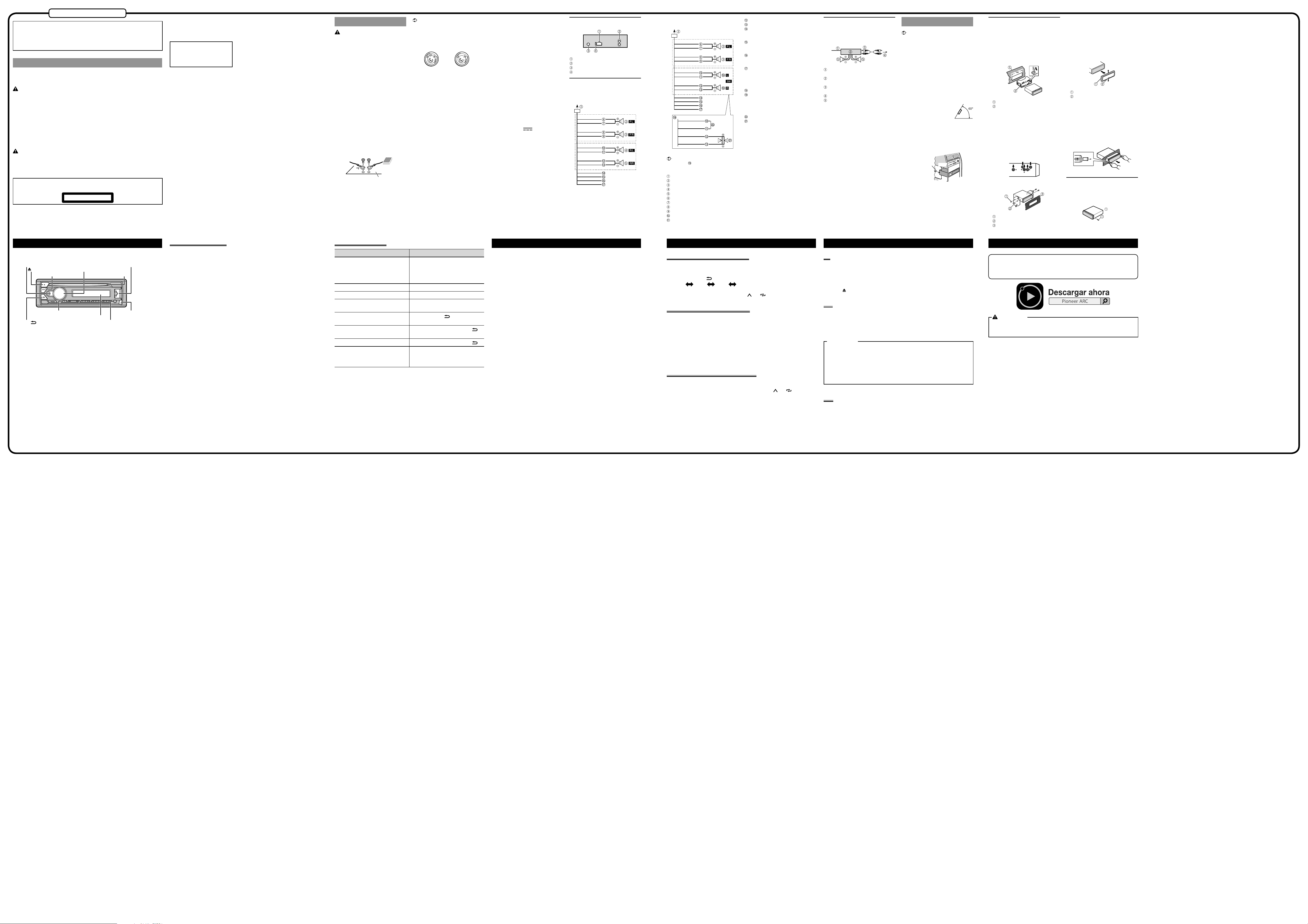

Page 2
Español
Azul/blanco
La aplicación avanzada de Pioneer convierte su teléfono
inteligente compatible en un poderoso control remoto con
pantalla táctil.
Esta guía tiene la intención de guiarlo a través de las funciones básicas
de esta unidad.
Para más detalles, consulte el manual de operación que se almacena en
este sitio web.
https://www.pioneerelectronics.com/PUSA/Support
Antes de comenzar
Gracias por adquirir este producto PIONEER.
Para garantizar un uso adecuado, lea esta guía antes de usar el producto. Es sumamente importante que lea
las ADVERTENCIAS y PRECAUCIONES de esta guía y cumpla con ellas. Guarde esta guía en un lugar seguro y
de fácil acceso para consultarla en el futuro.
ADVERTENCIA
• Se necesitan sistemas de visión trasera (cámaras de retroceso) en determinados vehículos nuevos que
se venden en Estados Unidos y Canadá. En Estados Unidos, el 1º de mayo de 2016 se implementó un
programa de dos años mediante el cual se debían instalar sistemas de visión trasera en todos vehículos
fabricados después del 1º de mayo de 2018 en Estados Unidos y Canadá. Los propietarios de los
vehículos equipados con sistemas de visibilidad trasera conforme a la legislación no deben instalar
ni utilizar este producto si ello alterará o deshabilitará el sistema. Si no está seguro acerca de si su
vehículo tiene un sistema de visibilidad trasera conforme a la normativa de Estados Unidos o Canadá,
póngase en contacto con el fabricante o distribuidor.
• No trate de instalar o reparar este producto usted mismo. La instalación o la reparación de este
producto por parte de personas sin cualificación ni experiencia en equipos electrónicos y accesorios
para automóviles puede ser peligrosa y puede exponerle al riesgo de sufrir una descarga eléctrica u
otros peligros.
• No intente utilizar la unidad mientras esté conduciendo. Asegúrese de salir de la carretera y aparcar su
vehículo en un lugar seguro antes de intentar utilizar los controles del dispositivo.
PRECAUCIÓN
• No permita que esta unidad entre en contacto con humedad y/o líquidos. Puede sufrir un choque eléctrico.
Además, el contacto con líquidos puede provocar daños en la unidad, humo o sobrecalentamiento.
• Mantenga siempre el volumen lo suficientemente bajo como para poder escuchar los sonidos que
provienen del exterior.
• Este producto es evaluado en condiciones de clima moderado y tropical en aparatos electrónicos de audio,
video y similares. Requisitos de seguridad, IEC 60065.
PRECAUCIÓN
Este es un producto láser clase 1 clasificado en la directiva IEC 60825-1:2014 relativa a la seguridad de
productos láser.
PRODUCTO LÁSER DE CLASE 1
Servicio posventa para productos Pioneer
Póngase en contacto con el concesionario, el distribuidor donde compró la unidad o el centro de servicio
PIONEER autorizado para obtener el servicio posventa o información adicional. En caso de que la información
necesaria no esté disponible, póngase en contacto con las empresas que figuran a continuación:
Póngase en contacto con las empresas siguientes antes de enviar la unidad para su reparación a las
direcciones que figuran a continuación.
EE. UU. y CANADÁ
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404
Para ver la información de la garantía, vea la ficha de la Garantía limitada que se incluye con la unidad.
Conexiones
ADVERTENCIA
• Cuando se utiliza la salida de altavoces en
4 canales, use altavoces con una potencia
nominal mayor a 50W (potencia de
entrada máxima) y entre 4 y 8Ω (valor de
impedancia). No utilice altavoces de 1 a 3Ω
con esta unidad.
• Cuando un subwoofer de 2 Ω utilice la
salida del altavoz trasero, use altavoces con
una potencia nominal mayor a 70W.
* Consulte las conexiones para ver un
método de conexión.
• El cable negro es la tierra. Al instalar esta
unidad o un amplificador de potencia
(se vende por separado), asegúrese
de conectar primero el cable a tierra.
Asegúrese de que el cable a tierra esté
conectado correctamente a las piezas
metálicas de la carrocería del automóvil. El
cable a tierra del amplificador de potencia
y el de esta unidad o de cualquier otro
dispositivo deben conectarse al automóvil
por separado con tornillos independientes.
Si el tornillo del cable a tierra se afloja o
cae, podría producir un incendio, lo que
provocaría humo o un mal funcionamiento.
Dos dispositivos conectados al
automóvil por separado (cables a tierra)
Piezas metálicas de la
carrocería del automóvil
*1 No se suministra para esta unidad
Importante
• Al instalar esta unidad en un vehículo sin
posición ACC (accesorio) en la llave de
encendido, si no se conecta el cable rojo
al terminal que detecta el funcionamiento
de la llave de encendido, es posible que se
agote la batería.
Posición ACC Sin posición ACC
• Utilice esta unidad con una batería de
12voltios y conexión a tierra negativa
únicamente. En caso contrario, se
podría producir un incendio o un mal
funcionamiento.
• Para evitar un cortocircuito,
sobrecalentamiento o un mal
funcionamiento, asegúrese de seguir las
indicaciones siguientes.
−Desconecte el terminal negativo de la
batería antes de la instalación.
−Asegure el cableado con pinzas para
cable o cinta adhesiva. Envuelva la cinta
adhesiva alrededor del cableado que
entra en contacto con las partes metálicas
para proteger el cableado.
−Coloque todos los cables lejos de las
piezas móviles, como la palanca de
cambios y los rieles de los asientos.
−Coloque todos los cables lejos de lugares
calientes, como cerca de la salida de la
calefacción.
−No pase el cable amarillo por el orificio
del compartimiento del motor para
conectarlo a la batería.
−Cubra los conectores de los cables
desconectados con cinta aisladora.
−No acorte ningún cable.
−Nunca corte el aislamiento del cable
de alimentación de esta unidad para
compartir la alimentación con otros
dispositivos. La capacidad actual del
cable es limitada.
−Utilice un fusible de la calificación
prescrita.
−Nunca conecte el cable negativo del
altavoz directamente a la tierra.
−Nunca use cinta para unir los cables
negativos de varios altavoces.
• Cuando esta unidad está encendida, las
señales de control se envían a través del
cable azul/blanco. Conecte este cable
al control remoto del sistema de un
amplificador de potencia externo o al
terminal de control del relé de la antena
automática del vehículo (máx. 300mA,
12Vcc). Si el vehículo está equipado con
una antena en el parabrisas, conéctelo al
terminal de alimentación del amplificador
de la antena.
• Nunca conecte el cable azul/blanco
al terminal de alimentación de un
amplificador de potencia externo.
Además, nunca lo conecte al terminal de
alimentación de la antena automática.
De lo contrario, es posible que la
batería se agote o se produzca un mal
funcionamiento.
• El símbolo gráfico
en el producto significa corriente continua.
• La configuración de las funciones y de
audio que no sea la de las salidas RCA
del preamplificador se almacena en la
memoria si se desconecta la unidad de la
alimentación.
que se encuentra
Esta unidad
Entrada del cable de alimentación
Salida trasera o salida del subwoofer
Entrada de la antena
Fusible (10A)
Cable de alimentación
Realice estas conexiones cuando no conecte
un cable de altavoz trasero o de altavoz de
rango medio a un subwoofer.
Blanco
Blanco/negro
Gris
Gris/negro
Verde
Verde/negro
Violeta
Violeta/negro
Negro
Amarillo
Rojo
Realice estas conexiones cuando use un
subwoofer sin el amplificador opcional.
Blanco
Blanco/negro
Gris
Gris/negro
Verde
Verde/negro
Violeta
Violeta/negro
Negro
Amarillo
Rojo
Azul/blanco
Verde
Verde/negro
Violeta
Violeta/negro
Importante
En el caso de
subwoofers de 4 Ω en paralelo representarán
una carga de 2 Ω.
A la entrada del cable de alimentación
Altavoz delantero izquierdo
Altavoz delantero derecho
Altavoz trasero izquierdo
Altavoz trasero derecho
Blanco
Blanco/negro
Gris
Gris/negro
Verde
Verde/negro
que figura arriba, dos
Violeta
Violeta/negro
Negro (tierra de la carrocería)
Conéctelo a una ubicación metálica limpia
y sin pintura.
Amarillo
Conéctelo al terminal de alimentación
constante de 12V.
Rojo
Conéctelo al terminal controlado por la
llave de encendido (12Vcc).
Azul/blanco
Conéctelo al terminal de control del
sistema del amplificador de potencia o al
terminal de control del relé de la antena
automática (máx. 300mA, 12Vcc).
Subwoofer (4Ω)
Cuando use un subwoofer de 2Ω,
asegúrese de conectar el subwoofer a
los cables violeta y violeta/negro de esta
unidad. No conecte nada en los cables
verde y verde/negro.
No se usa.
Subwoofer (4Ω) × 2
Amplicador de potencia
(se vende por separado)
Realice estas conexiones cuando use un
amplificador opcional.
Control remoto del sistema
Conéctelo al cable azul/blanco.
Amplificador de potencia (se vende por
separado)
Conéctelo a los cables RCA (se venden por
separado)
A la salida trasera o la salida del subwoofer
Altavoz trasero o subwoofer
Instalación
Importante
• Compruebe todas las conexiones y los
sistemas antes de la instalación final.
• No utilice piezas no autorizadas, ya que
pueden causar un mal funcionamiento.
• Consulte con su concesionario si la
instalación exige hacer orificios u otras
modificaciones en el vehículo.
• No instale esta unidad donde:
−pueda interferir con el funcionamiento
del vehículo.
−pueda causar lesiones a un pasajero
como resultado de una frenada repentina.
• Instale esta unidad lejos de lugares
calientes, como cerca de la salida de la
calefacción.
• Se logra un rendimiento
óptimo cuando la unidad
se instala con un ángulo de
menos de 60°.
• Cuando se lleve a cabo la
instalación, para garantizar la correcta
dispersión del calor al utilizar este
producto, asegúrese de dejar un espacio
amplio detrás del panel trasero y enrollar
los cables sueltos para que no obstruyan
las aberturas de ventilación.
Deje espacio
suficiente
5cm
5cm
Instalación del montaje
DIN
1 Inserte el manguito de montaje
suministrado en el tablero.
2 Asegure el manguito de montaje
con un destornillador para doblar
las patillas metálicas (90°) hasta su
lugar.
Tablero
Manguito de montaje
• Asegúrese de que la unidad quede
instalada de manera segura en el
lugar. Una instalación inestable puede
provocar saltos u otras fallas de
funcionamiento.
En caso de que no se utilice el
manguito de montaje suministrado
1 Establezca la posición adecuada
donde coincidan los orificios del
soporte y del costado de la unidad.
2 Apriete los tornillos a cada lado.
Tornillo
Soporte de montaje
Tablero o consola
• Use tornillos de cabeza redonda
(5mm×9mm) o cabeza plana
(5mm×9mm), según los orificios para
tornillos del soporte.
Extracción de la unidad (instalada
con el manguito de montaje que se
entrega)
1 Quite el anillo de ajuste.
Anillo de ajuste
Pestaña con muesca
• Quitar el panel frontal permite un acceso
más sencillo al anillo de ajuste.
• Cuando vuelva a colocar el anillo de
ajuste, oriente la pestaña con muesca
hacia abajo.
2 Inserte las llaves de extracción
suministradas a ambos lados de la
unidad hasta que calcen en el lugar.
3 Tire de la unidad para extraerla del
tablero.
Para asegurar el panel
frontal
El panel frontal se puede asegurar con el
tornillo que se entrega.
Tornillo
Funcionamiento básico
DEH-S1200UB
BASS
(expulsar)
SRC (fuente)/OFF
DISP (visualizar)
BAND/
Dial M.C. (multicontrol)
Puerto USB
Ranura de carga de discos
Botón de desconexión
Pantalla
Toma de entrada AUX (toma estéreo de 3,5mm)
Acerca del menú principal
Puede ajustar distintos valores de configuración en el menú principal.
1 Presione el dial M.C. para mostrar el menú principal.
2 Gire el dial M.C. para seleccionar una de las categorías siguientes y
presione para confirmar.
• Ajustes FUNCTION
• Ajustes AUDIO
• Ajustes SYSTEM
• Ajustes ILLUMINATION
3 Gire el dial M.C. para seleccionar las opciones y presione para
confirmar.
Operaciones frecuentes
Objetivo Funcionamiento
Encender la unidad Presione SRC/OFF para encender
la unidad.
Mantenga presionado SRC/OFF
para apagar la unidad.
Ajustar el volumen Gire el dial M.C..
Seleccionar un origen Presione SRC/OFF varias veces.
Cambiar la información de
Presione DISP varias veces.
visualización
Volver a la visualización/lista
Presione BAND/
.
anterior
Volver a la visualización normal
Mantenga presionado BAND/
desde el menú
Cambiar el brillo de la pantalla
Mantenga presionado BAND/
Intensificar el nivel de graves Presione BASS.
• Puede seleccionar el nivel de
graves [BASS BOOST].
Funcionamiento de la conguración
Después de la instalación, al girar la llave de encendido hasta la posición ON, aparecerá
[SET UP :YES] en la pantalla.
1 Presione el dial M.C..
2 Gire el dial M.C. para ajustar la hora y presione para confirmar.
El indicador se mueve al ajuste de minutos automáticamente.
3 Gire el dial M.C. para ajustar los minutos y presione para confirmar.
4 [QUIT :YES] aparece cuando se han configurado todos los ajustes.
5 Presione el dial M.C. para confirmar los ajustes.
.
.
Funcionamiento del sintonizador
Recepción de estaciones predefinidas
1 Presione SRC/OFF para seleccionar [RADIO].
2 Presione BAND/ para seleccionar la banda.
[FM1]
[FM2] [FM3] [AM]
3 Presione un botón de número (de 1/ a 6/ ).
Memoria de mejores estaciones (BSM)
1 Después de seleccionar la banda, presione el dial M.C. para mostrar el
menú principal.
2 Gire el dial M.C. para seleccionar [FUNCTION] y luego presione para
confirmar.
3 Gire el dial M.C. para seleccionar [BSM] y luego presione para
confirmar.
Para almacenar estaciones manualmente
1 Mientras recibe la estación que desea almacenar, mantenga
presionado uno de los botones de número (de 1/
deje de parpadear.
a 6/ ) hasta que
Funcionamiento del CD/USB/AUX
CD
1 Inserte un disco en la ranura de carga de discos con el lado de la
etiqueta hacia arriba.
Para expulsar un disco, primero detenga la reproducción y luego
presione
.
USB
1 Abra la tapa del puerto USB.
2 Conecte el dispositivo USB con un cable apropiado.
Conexión MTP
Un dispositivo instalado con el sistema operativo Android 4.0 o la mayoría de las versiones
posteriores pueden conectarse a la unidad a través de MTP mediante el cable que se
entrega con el dispositivo. No obstante, según el dispositivo conectado, la versión de SO y
el número de archivos en el dispositivo, es posible que no se puedan reproducir archivos de
audio/canciones mediante MTP.
NOTA
Si utiliza una conexión MTP, debe definir [ANDROID WIRED] en [MEMORY] en la
configuración de SYSTEM.
AUX
1 Inserte la miniclavija estéreo en la toma de entrada AUX.
2 Presione SRC/OFF para seleccionar [AUX] como origen.
Realizar una conexión con Pioneer ARC APP
ADVERTENCIA
No intente operar la aplicación mientras conduce. Asegúrese de
orillarse y estacionar el vehículo en un lugar seguro antes de intentar
usar los controles de la aplicación.
NOTA
Esta función es compatible con un teléfono que funcione con Android 4.1 hasta 7.1.2 y que
admita también AOA (Android Open Accessory) 2.0, pero la compatibilidad depende del
teléfono inteligente.
1 Ingrese al menú SYSTEM (consulte “Acerca del menú principal”).
2 Gire el dial M.C. para seleccionar [ANDROID WIRED] y luego presione
para confirmar.
3 Gire el dial M.C. para seleccionar [APP CONTROL] y luego presione
para confirmar.
4 Gire el dial M.C. para seleccionar [P.APP AUTO ON] y luego presione
para confirmar.
6 Conecte la unidad con el dispositivo Android mediante USB.
Pioneer ARC APP en el dispositivo comienza automáticamente.
5 Gire el dial M.C. para seleccionar [ON] y luego presione para
confirmar.
Loading...
