Pine Technology PM-V15 User Manual [zh, en]

版 权

版权 2000 属松景科技控股有限公司所有

未经版权所有者的书面同意 任何人不得以任何形式或方法擅自仿制 拷贝

誊抄或转译

用 户 须 知

本手册内容仅供资讯参考 手册在内容 印刷 排版上可能存在错误 若有任何

修改 恕不另行通知

技 术 支 持

如果您在使用过程中 有任何的意见 建议或遇到困难,请到松景科技控股有限

公司主页 (http://www.pinegroup.com.cn)查询或向松景科技控股有限公司技术

支持(mailto:[email protected])垂询

本手册所有提及之商标与名称皆属该公司所有

PINE 是松景科技注册的商标

商 标

FCC Compliance

Federal Communications Commission Statement

This equipment has been tested and found to comply with the limits for
a class B digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and if not installed and used
in accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following
measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that

to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

In order to maintain compliance with FCC regulations, shielded cables
must be used with this equipment. Operation with non-approved equipment
or unshielded cables is likely to result in interference to radio and
TV reception. The user is cautioned that changes and modifications made
to the equipment without the approval of manufacturer could void the
user

s authority to operate this equipment.

目 录

第一章

简 介 1

1-1 概述

1-2 产品附件明细

1-3 主板规格

1-4 主板结构图

1

1

2

5

第二章

硬件安装 7

2-1 中央处理器单元

2-2 面板接口

2-3 清除 CMOS 设置

2-4 电源接口

2-5 硬盘及软驱接口

2-6 串行设备

COM1/COM2 并行设备 LPT1 16

CPU 7

1 0

12

13

14

2-7 PS/鼠标

2-8 USB 设备接口

2-9 IEEE1394 接口

2-10 音频/游戏接口

2-11 允许/禁用板载声卡

2-12 红外线接口

2-13 网络唤醒/Modem 唤醒

2-14 允许/禁用 USB 唤醒

2-15 风扇接头

键盘接口 17

17

19

20

22

23

24

25

26

第三章

BIOS 设置 28

3-1 进入 BIOS 设置

3-2 取得帮助

3-3 主菜单

3-4 设置项目

3-5 标准 CMOS 设置

3-6 主菜单选项

3-7 高级 BIOS 设置

3-8 高级芯片功能

3-9 DRAM 设置

3-10 综合外围设备的设置

3-11 电源管理设置

3-12 PCI Configuration Setup

3-13 PC Health Status

3-14 频率 / 电压控制

3-15 默认菜单

28

30

30

31

33

33

35

40

41

44

49

即插即用与 PCI 配置设置 53

55

56

57

3-16 Supervisor/User Password Setting

3-17 Exiting Selecting

退出选择 59

管理员/用户密码设置 57

第四章

驱动安装 60

4-1 Windows95/98/ME 下的安装

4-2 Windows2000 下的安装

60

66

PPMM--VV1155AA主主板板中中文文说说明明书书

第 一 章

简 介

1-1 概述

感谢您使用基于 VIA Apollo Pro 266 (VT8633/8233) 芯片组的

PM-V15A 主机板

Socket 370 构架的 Intel P

和 VIA Cyrix III 等处理器 PM-V15A 主板具有高集成度 高性能

省电 高兼容性等特点 独特的 AGP 固定装置 进一步确保您显卡和

插槽的良好接触

PM-V15A 采用 VIA VT8633 主芯片 支持全系列

Coppermine Celeron Celeron

1-2 产品附件明细

整套主机板配件包括

 ATX 主机板

 使用手册

 一条 UDMA100 数据排线

 一条软驱排线

 一条 IDE 排线

 两条 1394 接口连线

 一张驱动程序 CD 片

PPMM--VV1155AA主主板板中中文文说说明明书书

如您发现包装中之任一物件若有损坏或遗漏者 请洽询经销商或业

务代表

1-3 主板规格

主 板 结 构

板 面 尺 寸

CPU

芯 片 组

 Intel Pentium

 Intel Celeron

 VIA Cyrix

 ATX 结构

 30.5cm

22cm

FC-PGA 100MHz FSB 或 133MHz

FSB 处理器

Celeron 66MHz FSB 或

100MHz FSB 处理器

100MHz FSB 处理器

 VIA Apollo Pro 266 VT8633/8233

系 统 内 存

音 频

 支持 Socket 370 结构处理器

 支持 CPU 主频为 300MHz

 支持 CPU 倍频为 3.5

部限定

1GHz 及以上

10.5 倍 由 CPU 内

 支持 CPU 外频为 66 133MHz

 DDR DIMM 184pin x 3, 内存最大支持 3GB

 支持 128M / 256M /384M/ 512M/1024 DDR RAM

 内置 AC97 音效芯片

 提供音源输出

AUDIO OUT 线路输入 LINE IN

及麦克风 MIC 接口

 提供音频输入 CD-IN 及 AUX-IN 接口

PPMM--VV1155AA主主板板中中文文说说明明书书

扩 展 槽

I/O 端 口

 1 个 AGP 总线插槽

AGP 2X/4X

 5 个并行式 PCI 插槽

 1 个 CNR

通讯网络插卡 插槽

 板载 2 个 USB 端口

 2 个外接 USB 端口和 4 个 USB 接头

 2 个 DB-9 串行端口

 1 个 DB-25 并列端口

支持 SPP/EPP/ECP 类型设

备

 1 个 PS/2 鼠标端口

 1 个 PS/2 键盘端口

 1 个 GAME/MIDI 端口

IR 接口

I D E 界 面

电 池

唤醒功能

电 源 接 口

 提供 IrDA 红外线接口

 两个 PCI IDE 界面支持 4 个

IDE/IDE 设备

 支持 PIO 3 模式和 PIO 4 模式 EIDE 设备

 支持 ATA33/66/100 硬盘

 3V 锂(CR-2032)电池

 Modem 唤醒

 网络唤醒

 键盘唤醒

 USB 唤醒

 RTC(定时开机)唤醒

 ATX (20-pin)电源接口

PPMM--VV1155AA主主板板中中文文说说明明书书

B I O S

风 扇 接 头

 2

bit Award BIOS

 SM BIOS 2.3

 支持即插即用

 支持 DMI

桌面系统管理

 支持 BIOS 写保护

 支持 ACPI

高级配置及电源管理 和操作系统直

接电源管理

 支持节能功能

 CPU 风扇接头

 AGP 风扇接头

 系统风扇接头

L E D 指示灯

 系统电源 LED 灯

 HDD 活动 LED 灯

1-4 主板结构图

PPMM--VV1155AA主主板板中中文文说说明明书书

V15A 主板平面图

PPMM--VV1155AA主主板板中中文文说说明明书书

警 告

主机板上的处理器 硬盘 扩展卡及其他元件容易因静电而受损

使用者应采取防静电措施 如 戴上防静电手环 或是在安装过程中让

主机板持续碰触电脑的金属外壳以消除静电

安装前请先检查主机板的包装袋是否有明显的损坏

行安装

确认无误后再

PPMM--VV1155AA主主板板中中文文说说明明书书

第二章

硬 件 安 装

本章将详细介绍各硬件及外部设备的安装或连接方法 请在安装硬

件前详细阅读本章内容

2-1 中央处理器单元 CPU

2-1.1 CPU 的安装

本主板采用 Socket 370 类型的 CPU 支架 请按下图的方法安装 CPU









控制杆

Pin-1 缺角

Pin-1 缺角

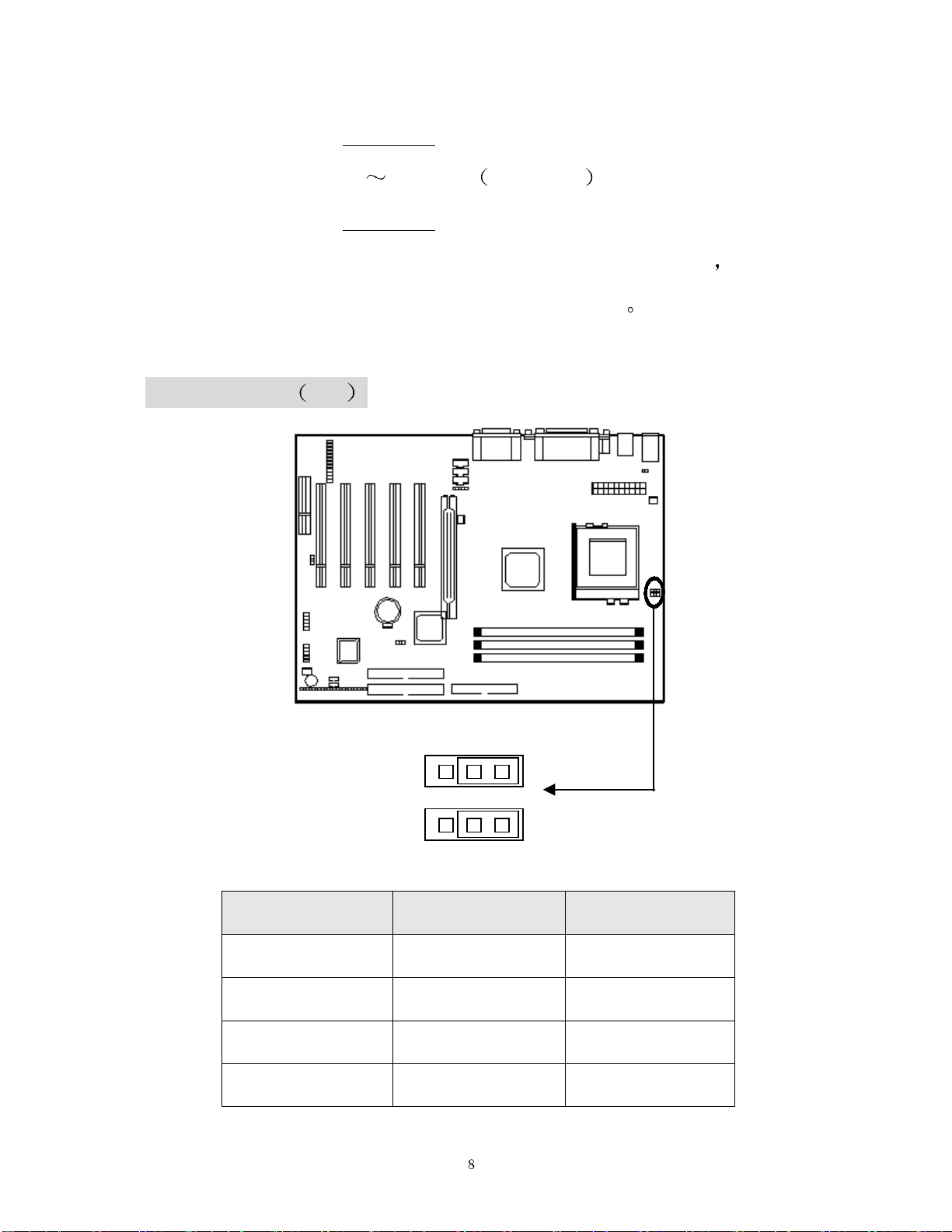

2-1.2 CPU 频率设置

系统频率 = CPU 倍频 CPU 外频

此主板支持 CPU 设置免跳线功能 不需要设置跳线或开关

通过设置强制外频控制跳线和在 BIOS 设置中调节 CPU 外频和倍频

本主板还可支持 CPU 超频

现有的设置是

PPMM--VV1155AA主主板板中中文文说说明明书书

-CPU 外频

66 133 线性 步进 1MHz 设置外频

设置前端总线 FSB

-CPU 倍频

由于目前 Intel 系列 CPU 均已锁定倍频

的倍频由主板自动检测和认定

所以 CPU

JP1

JP2

1

JP1 JP2

Auto 1 - 2 1 - 2

66MHz 2 - 3 2 - 3

100MHz 1– 2 2 - 3

133MHz 全部打开 全部打开

PPMM--VV1155AA主主板板中中文文说说明明书书

JP1 和 P2 的预设值为 Auto 系统会依据所安装处理器的 FSB 自动

设定工作效率

警 告

CPU 超频未必可提升系统性能 目前,Intel 和 VIA Cyrix 系列

CPU 正常支持 66

上 其它 CPU 外频仅用于内部测试或最终用户超频使用, 它们有

荐

可能使您的系统不稳定或使硬件受到严重破坏

133MHz 外频 除了在正常的 CPU 外频 被推

2-1.3 内存安装

内存安装步骤

1 DDR DIMM 槽有 1 个非对称凹口 所以 DIMM 内存只能适合一个

方向

把 DIMM 内存条垂直插入 DIMM 槽 然后平稳 均匀用力下压

2

3 在 DIMM 槽侧面的塑胶夹将自动关闭

在板上有三个 184 pin 的 DIMM 插座

达 3GB

2-1.4 类型号

此主板仅支持 184 pin 同步 DDR RAM

并允许您安装系统内存最大

2-2 面板接口

PPMM--VV1155AA主主板板中中文文说说明明书书

SPEAK RESET SlP-BIN PW-BN PW-LED HD-LED

扬声器接口 SPEAK

机箱面板扬声器接口线从机箱连接到此针

Pin 说 明

1 输出数据

2 N.C.

3 接地

4 +5V

1

复位开关: RESET

RESET 开关用来重新启动系统 相当于按电源开关 ON/OFF 当

PPMM--VV1155AA主主板板中中文文说说明明书书

HDD LED 闪烁时,不要重新启动 您可将机箱上的 RESET 开关接口线连

接到此针

设 置 说 明

打开 正常模式

关闭 系统复位

睡眠开关: SLP-BIN

当您将此开关短路时 系统进入休眠状态

ATX 系统电源开关接口: PW-BN

从机箱上的一个 2Pin 的电源开关接口线连接到此接口 它提供电

脑主机的开 关功能

键盘锁和电源指示灯接口: PW-LED

键盘锁允许你为安全用途锁定键盘 您可以把 keylock 连接到此

或者您可以将电源指示灯引线接到 1-3Pin 上

针

Pin 说 明

1 LED output

2 N.C.

3 接地

4 Keylock

5 接地

硬盘活动指示灯: HD-LED

HD-LED 显示硬盘的活动状态 当 HD-LED 闪亮的时候要避免关闭电

PPMM--VV1155AA主主板板中中文文说说明明书书

源 你可以把 HD-LED 接口线从机箱面板连到此针

Pin 说 明

1 LED+

2 LED-

2-3 清除 CMOS 设置

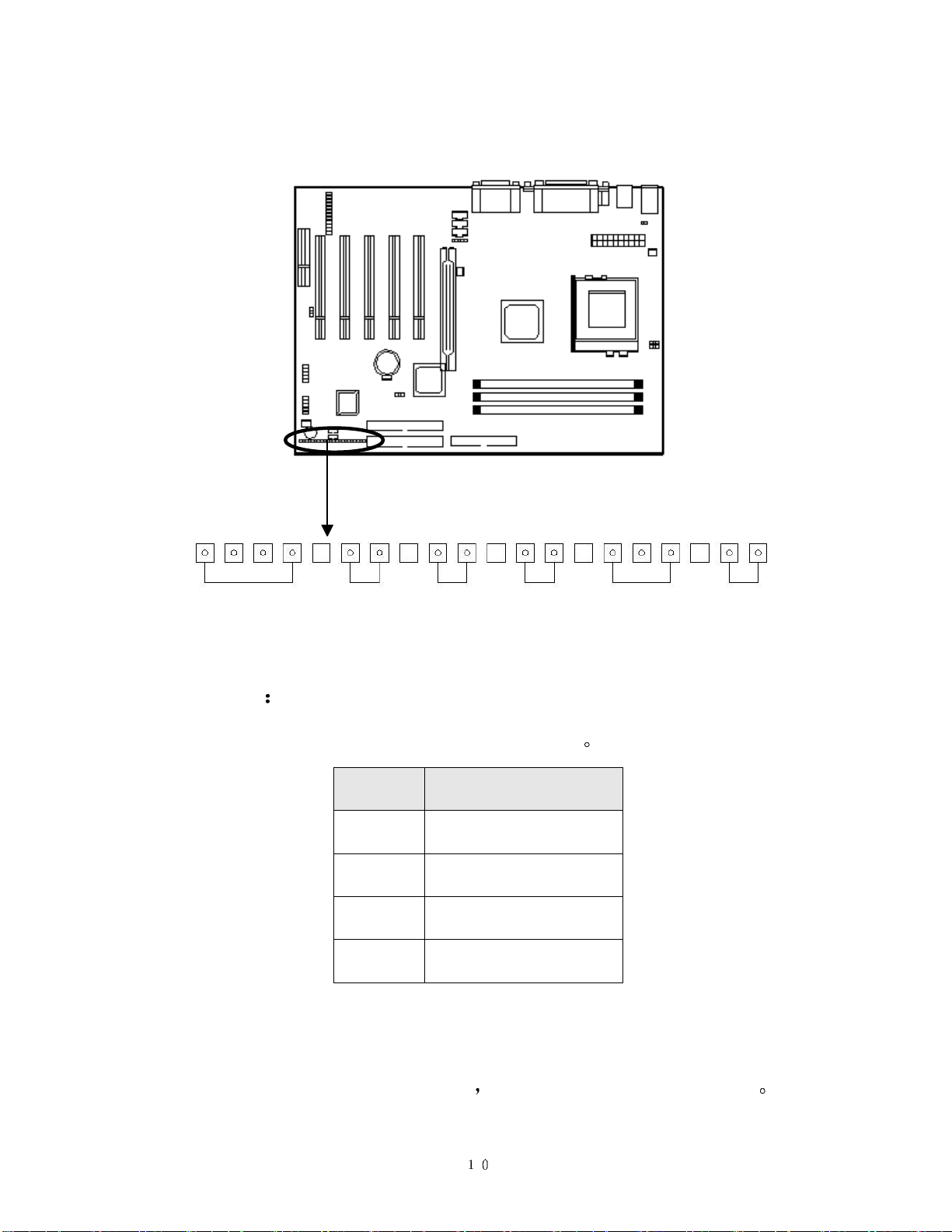

CMOS 跳线

请参考以下主板上跳线的位置图

J P 3

CLEAR COMS KEEP DATA

1

清除 CMOS, 请按以下步骤:

1 关机并拔掉机箱电源线

2

将 JP3 设置为 2-3 闭合 10 15 秒

3 将 JP3 恢复为正常位置即 1-2 闭合

PPMM--VV1155AA主主板板中中文文说说明明书书

4 将 AC 电源线插入机箱

5 开启系统并载入 BIOS 设置默认值

注 意

将系统关闭后 你可用短接 2-3 pin10-15 秒以擦除 CMOS 然后

重新设成 1-2 pin 位置

坏主板

当电脑主机通电的时候切勿擦除 CMOS 以免损

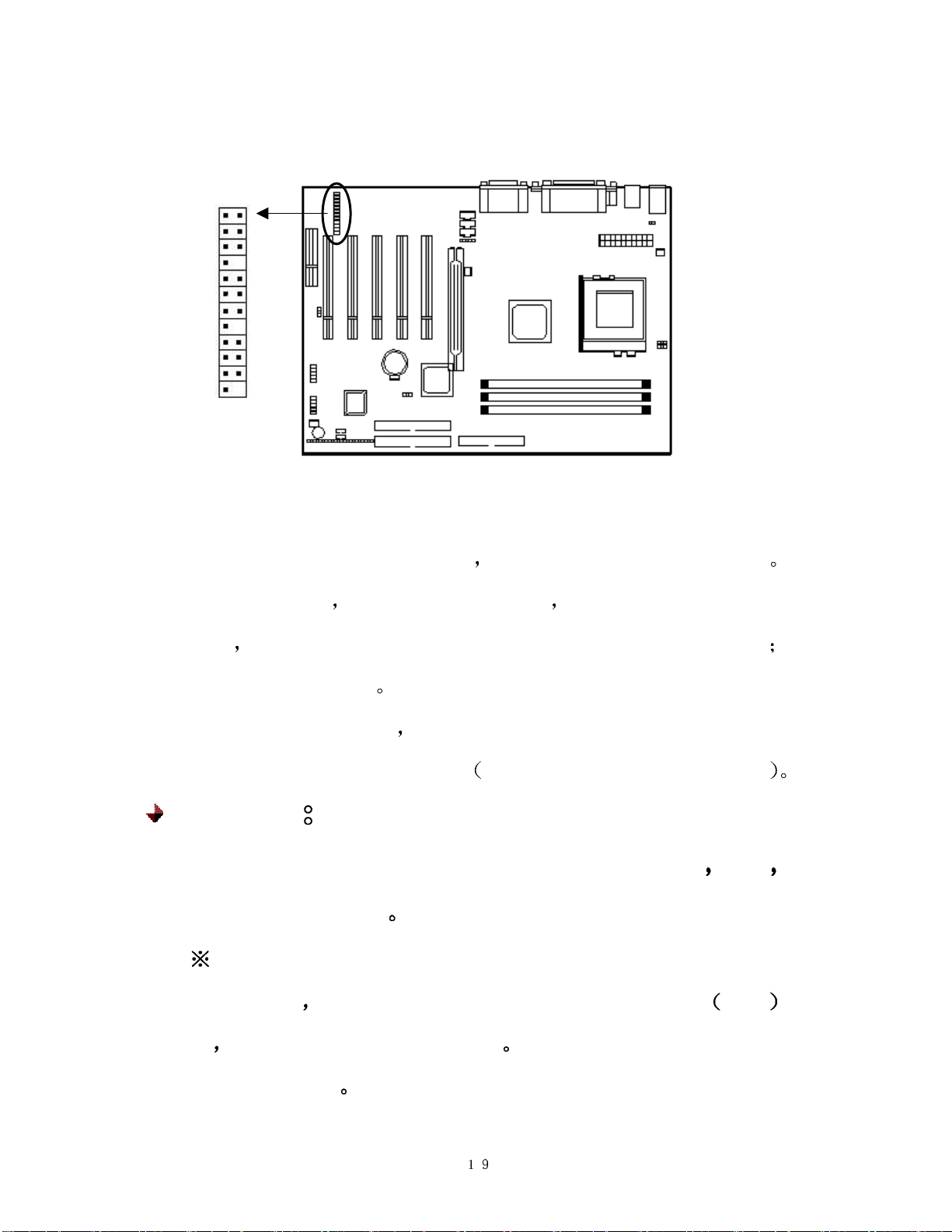

2-4 电源(Power Supply)接口

主板通过此接头与电源连接 用 ATX 为板上各设备提供电源 比如

Modem 唤醒等功能由此主板支持

ATX FORM

PPMM--VV1155AA主主板板中中文文说说明明书书

警 告

因为主板有即时电源打开功能 所以在插入电源接口之前请断开电

源供电以避免发生危险

ATX 电源支持一个 20 针接口

Pin Description Pin Description

1

2

3

4

5

6

7

8

3.3V

3.3V

Ground

+5V

Ground

+5V

Ground

Power OK

11

12

13

14

15

16

17

18

3.3V

-12V

Ground

PS-ON

Ground

Ground

Ground

-5V

9

10

5VSB

+12V

19

20

+5V

+5V

注 意

本主机板 3.3V 至少需 6A 的电流输出 而一些 ATX 电源没有-5V

电压输出

这些均会影响 ADD ON 卡等设备的正常运行

2-5 硬盘及软驱接口 Primary IDE(IDE2) Secondary

IDE(IDE1)和 FDD

本主板提供两个 PCI IDE 接口 可安装四台 Enhanced IDE 或 IDE

PPMM--VV1155AA主主板板中中文文说说明明书书

装置 支持 ATA-33 ATA-66 或 ATA-100 硬盘驱动器 支持 PIO 模式 3

模式 4 EIDE 提供一个软驱 FDD 接口 可连接两台软盘机

每一个 PCI IDE 接口和 FDD 接口皆有预防不当安装的设计

必需将排线的第一脚与主板上 IDE/FDD 接口的第一脚

者为第一脚

对应放置 才能够顺利安装

排线外缘有颜色

安装时

Primary IDE ( IDE2 )

第一个硬盘驱动器应总是连接到 Primary IDE Primary IDE 能连

接一个主驱动器 Master 和一个从驱动器 Slave 如果存在第二个

设备你必须将设备的设置跳线设为从盘

Slave 模式

Secondary IDE ( IDE1 )

Secondary IDE 也能连接一个主驱动器 Master 和一个从驱动器 Slave

Secondary

1

Primary

1

PPMM--VV1155AA主主板板中中文文说说明明书书

建议您按以上图示将 IDE 设备连接至您的 IDE 软线 每一个 IDE

通道 都支持两个设置为不同的主模式和从模式的 IDE 设备 更多 IDE

主模式和从模式的设置信息请参考您的硬盘和 CD-ROM 用户手册

2-6 串行设备 COM1/COM2 并行设备 LPT1

LPT1

COM1

COM2

串行端口接口 COM1 和 COM2

主板提供的串行端口 COM1 和 COM2 是 16550A 高速通讯端口 可以

发送/接收 16 bit 数据

在主版上为 2 个凸出的 9 针 DIN 接口 你可以

在此接头连接鼠标或外置 Modem

并行端口接头 LPT

主板提供一个 25 针凹口的并行端口 此并行端口是一个标准的打

PPMM--VV1155AA主主板板中中文文说说明明书书

印端口同时也支持增强并行模式 EPP 和扩展并行模式 ECP

2-7 PS/鼠标 键盘接口

主板提供一个 PS/2 键盘接口和一个 PS/2 鼠标接口 在使用时 请

将 PS/2 鼠标连接至板上绿色 6-pin 接口

6-pin 接口

PS/2 MOUSE

PS/2 KEY

将 PS/2 键盘连接至板上紫色

PPMM--VV1155AA主主板板中中文文说说明明书书

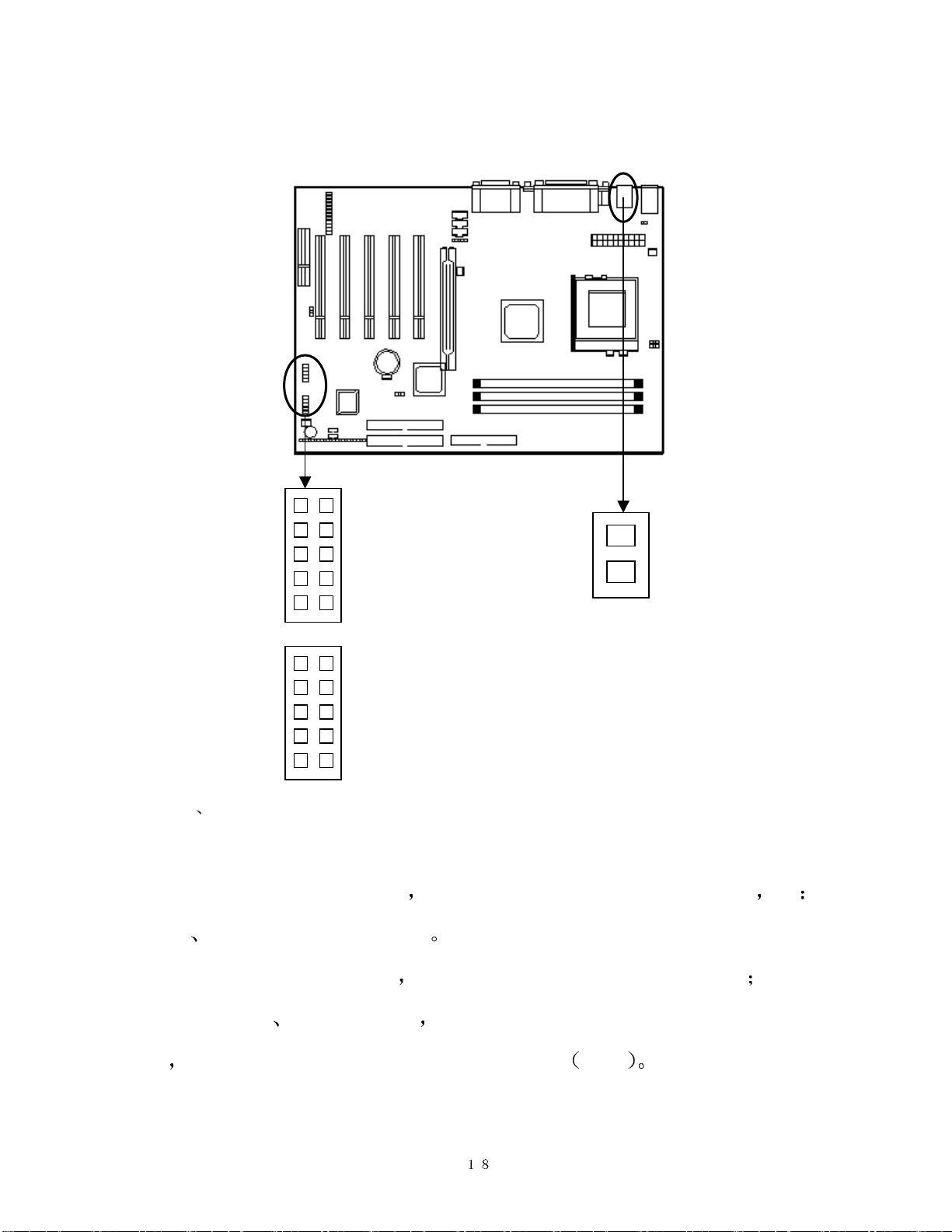

2-8 USB 设备接口

1

USB3/4

USB2

USB1

USB3/4

1

USB5/6

USB5/6 连接 USB 接口线到此接口

USB1/2 板上接口

USB 接口

主板提供 6 个 USB 接口

每个接口支持最多 127 个 USB 设备 如

键盘 鼠标或其它的 USB 设备

对于 USB1/2 外接接口 您可以直接连接 USB 设备到该接口 而板

上的 USB 3/4

头

然后在另一端 USB 插座中连接 USB 设备 如图

USB 5/6 接头 您需要将 USB 接口线的一端连接到此接

PPMM--VV1155AA主主板板中中文文说说明明书书

2-9 IEEE1394 接口

1

IEEE1394 接口

主板提供两组 IEEE1394 接口 并支持 3 个 IEEE1394 端口 在

IEEE1394-A 接口上

示接口上

然后将 IEEE1394 设备接至连接的面板接口上即可使用 用

主板提供一条接口线 您可将此线连接至如图所

于外置的 IEEE1394 设备

对于 IEEE1394-B 接口

您可以使用主板附赠的 IEEE1394 连接线连

接内置的 IEEE1394 设备到此接口 或在购买设备时得到此连接线

注 意

对于两组 IEEE1394 接口均有防止插反的定位堵塞孔 所以 接

口在反方向时将不能插入

IEEE1394 是为了增强外部多媒体设备与电脑连接性能而设计

的高速串行总线

据传输

传输速率可以达到 400Mbps 并且每个端口最多可同时连接

既支持传统的异步数据传输又支持同步 实时 数

63 个 IEEE1394 设备

2-10 音频/游戏接口

将您的音频设备连接至如下所示的音频接口

1

CD-IN

1

AUX-IN

1

PPMM--VV1155AA主主板板中中文文说说明明书书

TAD

GAME PORT

AUDIO IN

MIC LINE OUT

游戏操纵杆端口/ MIDI 端口

你可将一个操纵杆或 MIDI 设备连到此接口

MIC/ Audio-In/Line- Out

MIC 是麦克风接口 Audio-In 是音源输入接口 用来从外部 CD 播

放机 磁带播放机或其它音响设备向电脑输入音频信号 Line-Out 是

线路输出接口

您可以连接扬声器或耳机到此接口

PPMM--VV1155AA主主板板中中文文说说明明书书

CD-IN 接口 黑色

CD-IN 此接口允许您用音频线从光驱的 Audio 接口连接到此接口

当您在播放 CD 音乐时 声卡接收到的将不再是模拟信号 而是从光驱

直接送出的数字信号

AUX-IN 接口

白色

这样 您就可以聆听到更为动听的数码音乐了

Pin 功 能

1 右声道

2 接地

3 接地

4 左声道

Pin 功 能

1 右声道

2 接地

3 接地

4 左声道

TAD 接口

TAD 是一种可供电信声音装置 如 声音数据卡 使用的接口 安

装含 TAD 接口的 PCI 声音数据卡时 请将 PCI 卡所附接线的一端接至数

据卡的 TAD 接口

建的声音讯号转换处理

另一端则接至主机板上的 TAD 接口 声音数据经由内

便可经由外部扬声器发出声音

PPMM--VV1155AA主主板板中中文文说说明明书书

Top : USB Po r t 2
Bottom: USB Port 1

Top: PS/2 Mouse

Bottom: PS/2

Keyboard

2-11 允许/禁用板载声卡

LPT

COM1
COM2

Joystick / MIDI

Audio in
Line out MIC

1

J 22

J 22

1-2 允许板载声卡

2-3 禁用板载声卡

本主机板已内建声音系统

功 能

欲使用板载声音系统时 请将 J22 设为

PPMM--VV1155AA主主板板中中文文说说明明书书

1-2 不使用板载声音系统时 则请将 J22 设为 2-3

2-12 红外线接口 IrDA Infrared Module Connector

主板提供 5 针 IR 模式红外线接头 此接头用于连接无线传输和红

外线接收设备

如需使用此类设备你必须通过 BIOS 设置允许使用 IR 功能

IrDA 规格可提供一公尺距离内每秒 115K 的传输速度

I R

1

P i n

1 VCC

2 N.C.

3 IRRX

4

5 IRTX

功 能

接地

PPMM--VV1155AA主主板板中中文文说说明明书书

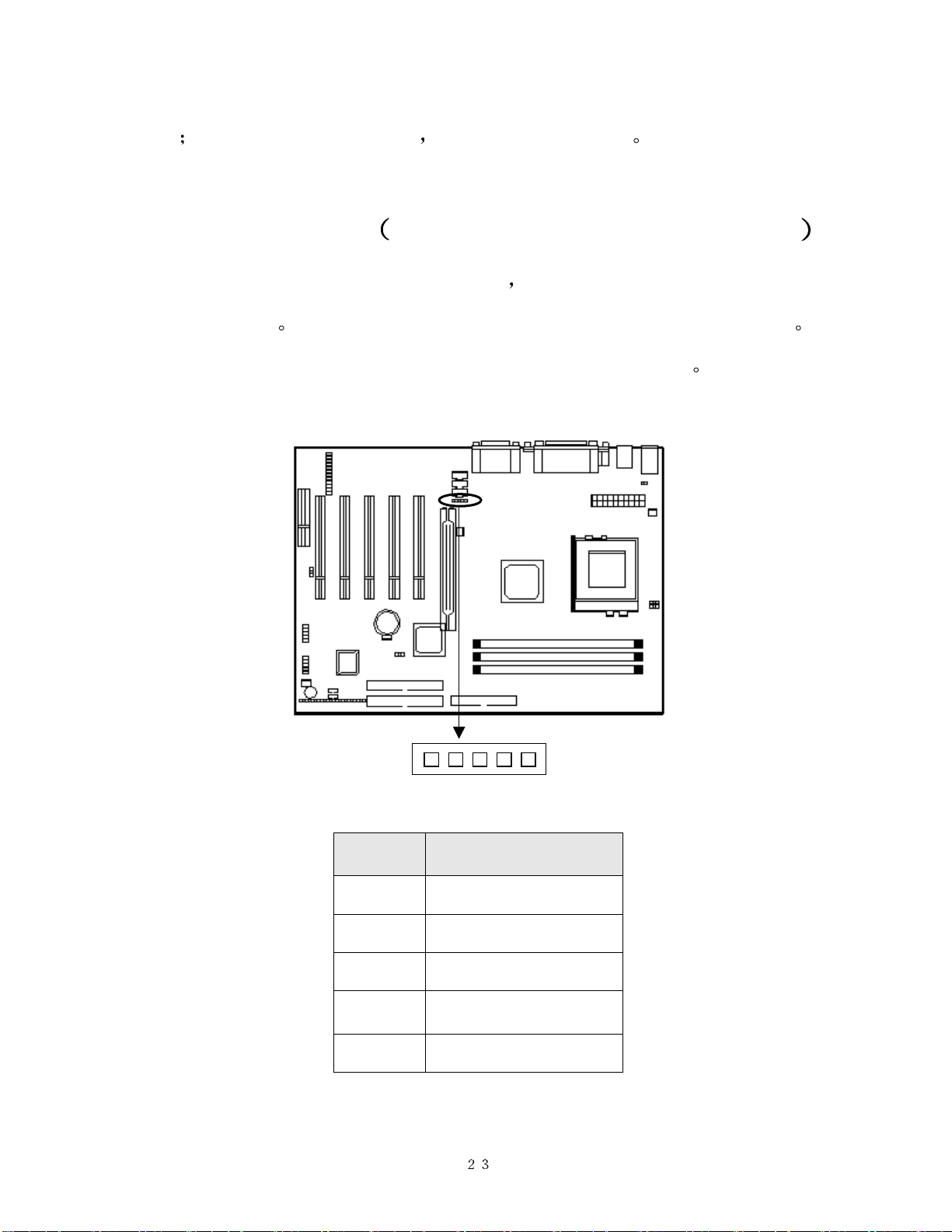

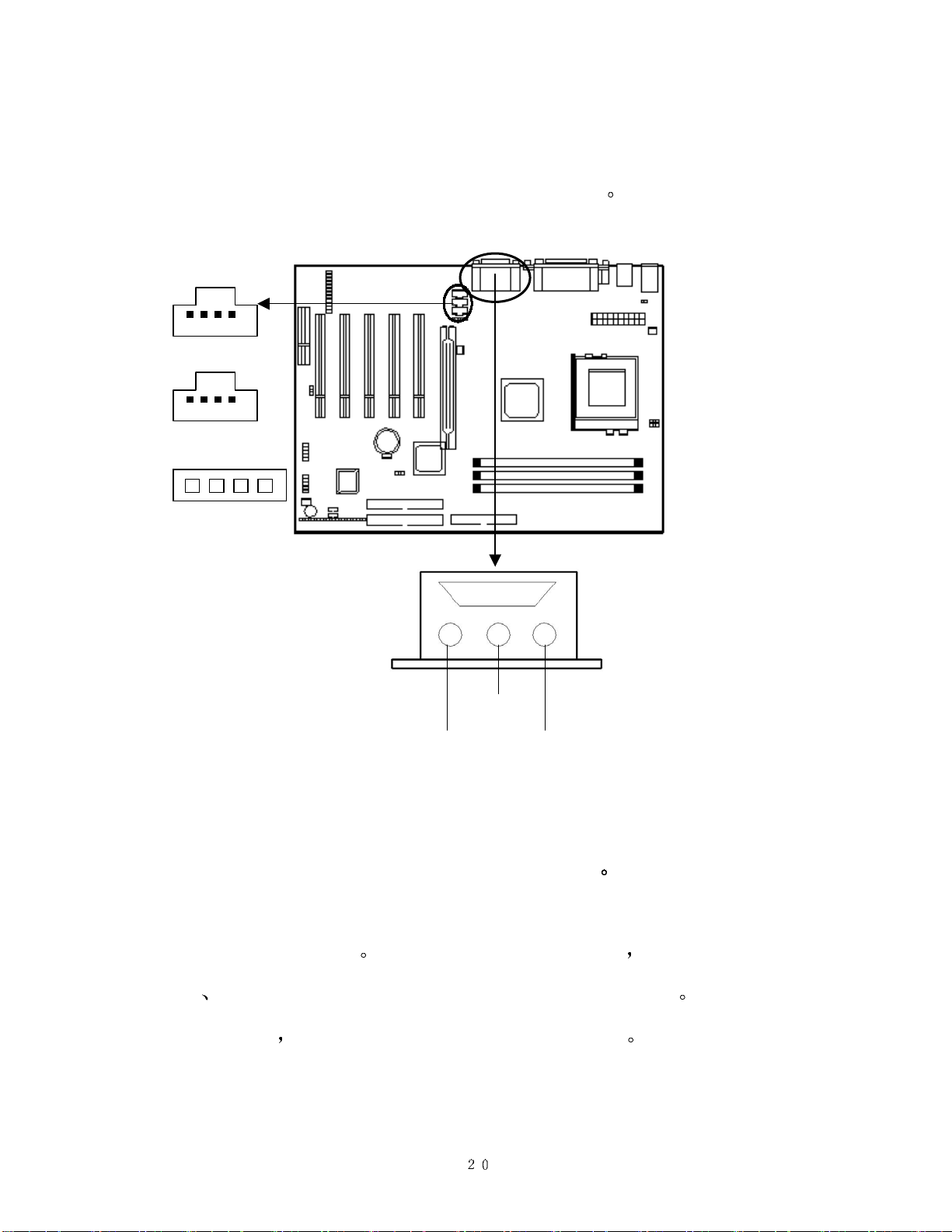

2-13 网络唤醒(WOL)/Modem 唤醒(WOM)

J 19

WAKE ON LAN

J 20

WAKE ON MODEM

LAN 唤醒接口是用网络适配器实现网络唤醒功能的接口

如需使用

此功能 你需要用一条连线连接网卡上的网络唤醒接口和此接口并在

BIOS Power Management Setup 中将

Modem 唤醒接口是用网络适配器实现 Modem 唤醒功能

Wake-up on LAN 设为 Enable

如需使用此

功能 你需要用一条连线连接 MODEM 上的网络唤醒接口和此接口并在

BIOS Power Management Setup 中 将 Modem Ring Resume 设为

Enable

注 意

使用此功能 你需要足够的电源供应 电源 支持 740mA 5V

Stand-by

PPMM--VV1155AA主主板板中中文文说说明明书书

2-14 允许/禁用 USB 唤醒

WAKE ON USB

J 3

J 3 功 能

闭 合 允许 USB 唤醒

打 开 禁用 USB 唤醒

本主机板提供 USB 唤醒功能

Power Management Setup 中将

如需使用 请闭合 J3 并在 BIOS

Wake On USB 设为 Enable

注 意

使用此功能 你需要足够的电源供应 电源 支持 740mA 5V

Stand-by

PPMM--VV1155AA主主板板中中文文说说明明书书

2-15 风扇接头

本主机板提供三个 3PIN 风扇接头 CPU 风扇 AGP 风扇及系统风扇

J26 J16 J2

SYS FAN

AGP FAN

CPU FAN

CPU 风扇

系统需安装 CPU 风扇与散热片以预防 CPU 温度过高 系统可监测并

控制 CPU 风扇的转速 当系统进入暂停模式时 CPU 风扇会自动关闭

安装 CPU 风扇时 将风扇接线接至主机板 J2 接头

Pin 功 能

1 接地

2 +12V

3 速度感应信号

PPMM--VV1155AA主主板板中中文文说说明明书书

AGP 风扇

您安装 AGP 显示卡时 若要安装风扇 可将此风扇接至主机板的

J16 接头 请参考 AGP 显示卡使用手册中的相关信息

Pin 功 能

1 接地

2 +12V

3 N.C.

系统风扇

系统风扇可保持系统内适当的风流流通 防止 CPU 过热 安装系统

风扇时

请将风扇接线接至主机板 J26 接头

Pin 功 能

1 接地

2 +12V

3 速度感应信号

警 告

风扇的电源接口绝对不能插错位置或反插 风扇所吹出的气流一定

要吹向 CPU 以及散热片等主要热源

而导致死机

否则系统会因 CPU 或主板过热

PPMM--VV1155AA主主板板中中文文说说明明书书

第三章

BIOS

3-1 进入 BIOS 设置

3-1.1 开始安装 Setup

当您的计算机初次通电时 BIOS 就立刻被激活了



含在 CMOS 里的系统信息并开始检查和配置系统的过程

程完成时

制它

当需要设置 BIOS 时, 请在通电自检过程中当屏幕底部短暂地出



现以下信息时

BIOS 将在其中的一个磁碟上搜索操作系统并转而控

按<Del>键

Press DEL to enter SETUP.

设 置

BIOS 阅读包

当此过

如果在您回应之前信息就消失了



系统然后打开或者按机箱上的

一次 您还可同时按<Ctrl><Alt> 和<Delete>键来重新启动 如

果您不能在恰当的时间内按键且 BIOS 设置不正常

个错误信息

您将被再次要求

PRESS F1 TO CONTINUE

而您仍想进入 Setup 可关闭

RESET 按钮重新启动系统再试

就会出现一

DEL TO ENTER SETUP.

3-1.2 使用 Setup

一般来说 您可使用方向键来加亮选项 按<Enter>来选择 用

PageUp 和 PageDown 键来改变参数设置 帮助按<F1> 按<Esc>退出

以下表格为您提供更多的有关怎样在 Setup 程序下使用键盘的细节

PPMM--VV1155AA主主板板中中文文说说明明书书

按 键 功 能

向上的箭头 移到前一项

向下的箭头 移到下一项

往左的箭头 移到左边的顶目 菜单栏

往右的箭头 移到右边的顶目 菜单栏

Esc 主菜单: 不存盘退出

子菜单: 退出当前面至下一个更高级的菜单

Move Enter 移至您想要的项目

PgUp 键 增加数值或变化

PgDn 键 减少数值或变化

+ 键 增加数值或变化

- 键 减少数值或变化

Esc 键 主菜单 不保存对 CMOS 修改并退出

状态页面设置菜单和选择页面设置菜单 退出当

前页返回主菜单

F1 键 Setup 浏览键的普通帮助

F5 键 从 CMOS 里载入先前值

F6 键 从 BIOS 默认表格里载入故障保险默认值

F7 键 载入最优化的默认值

F10 键 保存所有的 CMOS 修改并退出

表 1 图标符号键

3-1.3 浏览菜单栏

PPMM--VV1155AA主主板板中中文文说说明明书书

 使用左或右方向键选择您想进入的菜单

 显示一个子菜单

后按回车键<Enter>

使用方向键将光标移动至您想要的菜单 然

3-2 取得帮助

按 F1 弹出一个小的帮助窗口描述应使用的适当的键和加亮项目的

可能的选择 按<Esc>或再按一次 F1 键来退出帮助窗口

注 意

您最好只改变完全了解的设置 为此, 我们强烈建议您不要对芯片

的默认值作任何修改

这些默认值已经过 Award 和系统制造商的反复

调试

能提供绝对最高的性能和可靠性的设置

3-3 主菜单

您一旦进入 BIOS CMOS 设置实用程序, 屏幕上将出现主菜单 主菜

单允许您从几个设置功能和两个退出选项里选择

目并按回车键<Enter>接受并进入主菜单 如图 3-1

使用箭头键来选择项

图 3-1

PPMM--VV1155AA主主板板中中文文说说明明书书

3-4 设置项目

主菜单包含以下主要设置目录

3-4.1 Standard CMOS Feature (标准 CMOS 特性)

进入此菜单可进行基本的系统配置

3-4.2 Advanced BIOS Feature (高级 BIOS 特性)

进入此菜单来为您的系统设置高级功能

3-4.3 Advanced Chipset Feature (高级芯片特性)

进入此菜单来改变芯片组寄存器的数值并优化您的系统性能

3-4.4 Integrated Peripherals (综合外围设置)

进入此菜单来指定您的综合外围设置

3-4.5 Power Management Setup (电源管理设置)

进入菜单来指定您的电源管理设置

PPMM--VV1155AA主主板板中中文文说说明明书书

3-4.6 PnP/PCI Configurations (即插即用与 PCI 配置)

进入您的系统支持即插即用/PCI 时会有此项目出现

3-4.7 PC Health Status (安全信息)

进入菜单可观察 CPU 电压温度等硬件环境信息

3-4.8 Frequency/Voltage Control (频率/电压控制)

进入此菜单来指定您的频率/电压设置

3-4.9 Load Fail-Safe Defaults (载入 BIOS 默认值)

进入此菜单载入实现系统最低的/稳定的性能表现的 BIOS 默认值

3-4.10 Load Optimized Defaults (载入最优化默认值)

进入此菜单来载入工厂为最优化的系统操作性能而设置 BIOS 默认

Award 已经设计为最大的性能表现自定义 BIOS 但厂方有权为了适

值

应自己的需要而改变这些默认值

3-4.11 Set Supervisor Password (设置管理员密码)

使用此菜单来设置管理员密码

3-4.12 Set User Password (设置用户密码)

使用此菜单来设置用户密码

3-4.13 Save & Exit Setup (存盘退出)

保存对 CMOS 值的修改并退出设置

3-4.14 Exit Without Saving (不存盘退出)

不保存对 CMOS 值的修改并退出设置

注 意

在屏幕底部会出现每个加亮选项的描述

PPMM--VV1155AA主主板板中中文文说说明明书书

3-5 标准 CMOS 设置

在标准的 CMOS 设置菜单里的项目被分为 10 种 每种包括不可变

一个或多个设置项目 使用箭头来加亮项目然后使用<PgUp>或<PgDn>

键来选择在每一选项里您想要的值

图 3-2 主菜单

(如图 3-2)

3-6 主菜单选项

此表显示您可在主菜单上所做的选择

PPMM--VV1155AA主主板板中中文文说说明明书书

项 目 选 项 描 述

Date

(日期)

Time

时间

IDE Primary Master

IDE0 主盘

IDE Primary Slave

IDE0 辅盘

IDE Secondary Master

IDE1 主盘

MM(月) DD(日) YY(年) 选择系统日期 注意当您

设置日期时

星期 会自

动改变

时 :MM 分 :SS 秒 设置系统时间

HH

选项在它的子菜单里

(见表 3 里的描述)

选项在它的子菜单里

(见表 3 里的描述)

选项在它的子菜单里

(见表 3 里的描述)

按 <Enter> 键入详细的

子菜单选项

按 <Enter>键入详细的子

菜单选项

按 <Enter>键入详细的子

菜单选项

IDE Secondary Master

IDE1 辅盘

Drive A

Drive B

驱动 B

Video

显示器类型

选项在它的子菜单里

(见表 3 里的描述)

None (没有)

360K, 5.25 in

1.2M, 5.25 in

720K, 3.5 in

1.44M, 3.5 in

2.88M, 3.5 in

EGA/VGA

CGA 40

按 <Enter>键入详细的子

菜单选项

选择安装在您系统里的软

驱类型

选择默认的视频设备

CGA 80

MONO

PPMM--VV1155AA主主板板中中文文说说明明书书

Halt On 错误中断 All Errors 任何错误

No Errors

All

but Keyboard 除键盘外

选择您想要 BIOS 中止通电

自检程序的状况并通知您

All but Diskette 除磁盘外

All, but Disk/Key

Base Memory

常规内存

Extended Memory

扩展内存

N/A 显示启动过程中检测到的

常规内存的数额

N/A 启动过程中检测到的扩展

内存的数量

Total Memory N/A 显示可利用的系统总内存

表 2 主菜单选项

3-7 高级 BIOS 设置

此选项允许您为实现基本操作配置您的系统 您可选择系统的默

认速度, 启动顺序, 键盘操作, 安全性等选项 如图 3-3

图 3-3

PPMM--VV1155AA主主板板中中文文说说明明书书

3-7.1 Virus Warning (病毒防御)

允许您为 IDE 硬盘启动扇区保护设置病毒防御功能 启动此功能当

硬盘的启动区或分区表被改写时, BIOS 将在屏幕上显示出一个警告信

息并发出报警蜂鸣声

Enabled

开启 无论什么访问启动扇区或硬盘分区表时 系统启

动引起一个报警信息出现, 自动激活此功能

Disabled 关闭 无论什么访问启动扇区或硬盘分区表时没有报

警信息出现

默认

注 意

如果您打开此功能 有可能会导致无法安装某些软件或操作系统

例如 Windows98 等

PPMM--VV1155AA主主板板中中文文说说明明书书

3-7.2 CPU Internal Cache/External Cache

此两选项加速内存存取 然而, 它起决于 CPU/芯片组设计

Enabled

Disabled 关闭 Disable cache(关闭缓存)

开启 Enable cache (开启缓存)

(CPU 内部/外部缓存)

3-7.3 CPU L2 Cache ECC Checking (CPU 第二级缓存 ECC 校验)

此项允许您开启/关闭 CPU 第二级缓存 ECC 校验

选项有

Enabled 开启 Disabled 关闭

3-7.4 Processor Number Feature (自动检测Pentium 中央处理器)

选项有 Enabled (开启) Disabled 关闭

3-7.5 Quick Power on Self Test (快速通电自检)

此选项加速您给计算机通电之后的通电自检(POST) 如果设至

Enabled

Enabled (开启) 开启快速通电自检

Disabled(关闭) 正常通电自检 默认

开启 通电自检时 BIOS 将缩短或跳过一些检测项目

3-7.6 First Boot Device /Second Boot Device/Third Boot

Device(第一 / 第二 / 第三启动设备)

BIOS试图按所选择的顺序从这些设备里载入操作系统

选项有:软盘Floppy, LS120

Disabled

关闭 LAN

ZIP100, HDD-0 3, SCSI, CDROM,

PPMM--VV1155AA主主板板中中文文说说明明书书

3-7.7 Boot Other Drvice (其它启动设备)

选项有 Enabled , Disabled.

3-7.8 Swap Floppy Drive (交换软驱盘符)

如果系统有两个软驱, 您可交换逻辑驱动器的名称分配

选项有

开启Enabled /关闭Disabled

3-7.9 Boot Up Floppy Seek (启动软盘搜索)

在启动过程中搜索磁盘驱动 关闭此功能将提高启动速度

选项有

开启Enabled /关闭Disabled

3-7.10 Boot Up NumLock Status (启动数字锁定状态)

此选项可选择开机后小键盘区数㎝字锁定的初始状态 On为数字

Off为方向

选项有 On (开启) , Off (关闭)

3-7.11 Gate A20 Option (Gate A20选项)

选择是芯片组还是键盘控制器控制Gate A20

Normal 键盘控制器上的一个插针控制 GateA20

Fast 快速 让芯片组控制 GateA20

3-7.12 Typematic Rate Setting (按键速率设置)

开启此功能时 可选择按键速率与按键延时

选项有

Enabled (开启) , Disabled (关闭)

3-7.13 Typematic Rate (Chars/Sec) (按键速率:字符/秒)

设置当您按下键不动时一秒钟内可重复输入的次数

PPMM--VV1155AA主主板板中中文文说说明明书书

选项有 6 8 10 12 15 20 24 30

3-7.14 Typematic Delay (Msec) (按键延时:毫秒)

当您按下键不动后至它开始重复击键之前的延迟时间

选项有

250 500 750 1000

3-7.15 Security Option (安全选项)

每次系统启动或当您仅进入设置时选择是否要求输入密码

System

系统

Setup

设置

如果没有立即输入正确的密码, 系统将不启动而且拒绝对

Setup 的访问

如果没有立即输入正确的密码, 系统启动但是拒绝对

Setup 的访问

注 意

如果需要关闭启动密码方式 在主菜单选择密码设置PASSWORD

SETTINGS

然后您被要求输入密码 不要键入任何东西只按回车键

<Enter>

且您也可自由进入Setup

它将关闭启动密码方式 一旦关闭此方式 系统将顺利启动

3-7.16 OS Select For DRAM > 64MB(DRAM>64MB的OS选择)

选择系统内存大于 64MB的操作系统

选项有 Non-OS2, OS2

3-7.17 Video BIOS shadw

本选项决定是否将 Video BIOS 复制到 RAM 中以提高运行速度

Video Shadow 可以提高显示速度

PPMM--VV1155AA主主板板中中文文说说明明书书

Enabled (Default) 开启 Video shadow

Disabled 关闭 Video shadow

3-7.18 Small Logo(EPA) show (开机图形标签显示)

此选项可选择开机时是否在屏幕右上角显示图形标签

选项有

开启[Enabled]/关闭[Disabled]

3-8 高级芯片功能

如图3-4

图 3-4

此部分允许您在已安装的芯片的指定性能的基础上配置系统

本芯

片管理总线速度和访问系统内存资源 例如DRAM和外部缓存 它还协调

常规ISA总线和PCI总线之间的通讯

必须声明的是这些设置一般不需要改变

它们为您的系统提供了最好的操作条件

建议使用默认设置 因为

只有当您发现数据丢失等其它

PPMM--VV1155AA主主板板中中文文说说明明书书

故障时才有必要尝试改变这些设置

3-9 DRAM 设置

设置CPU外频 DRAM存取周期 SPD信息等 默认值已经过慎重选择

并且只有当数据丢失或其他故障发生时才应更改 而且当您同时使用了

速度不相同的DRAM内存时就有可能出现这种现象 您可以通过降低内存

速度

增加内存延时等方法尝试解决这个问题

3-9.1 DRAM Clock/drive control

图 3-5

如图 3-5

3-9-1.1 DRAM Clock 时钟

此选项的默认值是取决于 SPD By SPD

By SPD DRAM 时钟频率取决于 SPD 中的信息

HCLK-33M DRAM 时钟频率等于主机频率减去 33Mhz

PPMM--VV1155AA主主板板中中文文说说明明书书

3-9-1.2 DRAM Timing DRAM 存取周期

选项有 取决于SPD By SPD 手动设置 Manual

3-9-1.3 SDRAM Cycle Length SDRM周期时长

此选项允许您选择 SDRAM 的延迟周期时间值.

选项有

2ns 2.5ns. 默认值是 2.5ns.

3-9-1.4 Bank Interleave 存储库隔行扫描

选项有 2, 4, Bank, Disabled. 默认值是 Disabled

3-9.2 AGP & P2P Bridge Control

如图3-6

图 3-6

3-9-2.1 AGP Aperture Size (AGP可共享主内存大小)

此选项可调节VGA 共享主内存作为显存的大小

选项有

4MB 8MB 16MB 32MB 64MB 128MB 256MB

3-9-2.2 AGP Mode (AGP 模式)

PPMM--VV1155AA主主板板中中文文说说明明书书

此选项可选择使用AGP模式

选项有 4X 2X 1X

3-9-2.3 AGP Driving Control (AGP驱动控制)

选项有 Auto (自动) Manual (手动)

3-9-2.4 AGP Fast Write (AGP 快写)

选项有 Enabled (启动) Disabled (关闭)

3-9-2.5 AGP Master 1 WS Write

当启动此功能时 进入一个等待状态执行 AGP 的写操作

选项有: Enabled (启动), Disabled 关闭 .

3-9-2.6 AGP Master 1 WS Read

当启动此功能时, 进入一个等待状态执行 AGP 的读操作

选项有: Enabled, Disabled.

3-9.3 CPU & PCI Bus Control

如图 3-7

图 3-7

PPMM--VV1155AA主主板板中中文文说说明明书书

3-9-3.1 CPU to PCI Write Buffer CPU到PCI的写缓冲

当选 Enabled 时, 从 CPU 到 PCI 总线的写操作被分配到缓冲区 以

补偿 CPU 和 PCI 总线之间速度的不同

当选 Disabled 时, 写操作没有

被分配到缓冲区 且 CPU 必须等到写操作完成才能开始下一个写操作循

环

选项有: Enabled, Disabled.

3-9-3.2 PCI Master 0 WS Write

选项有: Disabled, Enabled.

3-9-3.3 PCI Delay Transaction (PCI 处理延时)

选项有 Enabled Disabled

3-10 综合外围设备的设置

如图3-8

图 3-8

PPMM--VV1155AA主主板板中中文文说说明明书书

Init Display First 初始化的显示设备

此项允许您决定是否首先检测和初始化 PCI 显卡还是 AGP 显卡

如果同时安装了 PCI 显卡和 AGP 显卡, 系统将用 PCI 显

PCI Slot

卡显示

如果同时安装了 PCI 显卡和 AGP 显卡, 系统将用 AGP 显

AGP

卡显示

选项有 PCI AGP

IDE HDD Block Mode IDE HDD 硬盘区传输模式

此传输模式又叫块传输 多重指令或多扇区读/写 如果您的IDE

硬盘驱动支持传输模式

大部分新设备均支持 请选择Enabled来自

动检测每一扇区驱动可支持的最佳块读/写数额

选项有

3-10.1 VIA OnChip IDE Device

Enabled 开启 Disabled 关闭

如图 3-9

图 3-9

3-10-1.1 OnChip IDE Channel0 芯片级内建 IDE 通道 0

PPMM--VV1155AA主主板板中中文文说说明明书书

此芯片组包括一个 PCI IDE 界面支持两个 IDE 通道 选择

Enabled 来激活 IDE 的初始界面 选择 Disabled 来恢复此界面

3-10-1.2 OnChip IDE Channel1 芯片级内建 IDE 通道 1

此芯片组包括一个 PCI IDE 界面支持两个 IDE 通道. 选择

Enabled 来激活 secondary IDE 界面

选择 Disabled 来恢复此界面

3-10-1.3 IDE Prefetch Mode IDE 预取模式

为加快驱动程序存取 板上 IDE 驱动程序界面支持 IDE 预取 如

果您安装一个初始的和/或二级附加 IDE 界面, 如果界面不支持预取

将此项设至 Disabled.

选项有

Enabled, Disabled

3-10-1.4 Primary / Secondary Master/Slave PIO (第一/二个

主/从硬盘的PIO方式)

四个IDE PIO (可程式化的输入/输出) 区段让您为四个IDE设备中

的每一个分别设置一个板上IDE界面支持的PIO模式

供加强的性能

在自动模式里 系统自动决定每一设备的最佳模式

模式0-4成功地提

选择有

Auto Mode0 Mode1 Mode2 Mode3 Mode4

3-10-1.5 Primary / Secondary Master/Slave (第一/二个IDE

通道的主/从硬盘UDMA)

仅当您的IDE硬盘驱动支持且操作环境包括一个DMA驱动时 W95

OSR2或一个三组IDE总线主驱动 Ultra DMA/33 才可能执行 如果您

的硬驱和您的系统软件都支持UDMA/33

选项有 Auto(自动) Disabled(关闭)

选择自动启动BIOS支持

PPMM--VV1155AA主主板板中中文文说说明明书书

3-10.2 VIA OnChip PCI Device

如图 3-10

图 3-10

3-10-2.1 VIA-3058 AC97 Audio (板载声卡)

选项有 Auto (自动检测) Disabled (禁用)

3-10-2.2 VIA-3068 MC97 Modem (板载Modem)

选项有 Auto (自动检测) Disabled (禁用)

3-10-2.3 VIA-3043 OnChip LAN (板载网卡)

主板没有为此项功能设置电路 选Disable (禁用)

3-10.3 SuperIO Device 如图3-11

PPMM--VV1155AA主主板板中中文文说说明明书书

图 3-11

3-10-3.1 板载FDC控制器

如果您的系统有软盘控制器 FDD 安装在系统板上并且您希望使

用它

选择Enabled 如果您的系统和FDD都没有安装软驱 选择

Disabled.

选项有

Enabled 开启 , Disabled 关闭

3-10-3.2 板上串行端口1

为第一或第二个串行端口选择一个地址和相应的中断

选项有 3F8/IRQ4 2E8/IRQ3 3E8/IRQ4, 2F8/IRQ3, Disabled,

Auto

3-10-3.3 板上并行端口 2

选项有 3F8/IRQ4 2E8/IRQ3 3E8/IRQ4, 2F8/IRQ3, Disabled,

Auto

PPMM--VV1155AA主主板板中中文文说说明明书书

3-10-3.4 Onboard Parallel Mode 板上并行模式

SPP 标准并行端口

EPP 增强并行端口

ECP 扩展 Capability 端口

3-10-3.5 Game Port Address 游戏端口

选项有 201 209 Disabled

3-11 电源管理设置

电源管理设置允许您根据自己的实际情况将计算机系统设置至最

节能状态

如图 3-12

图 3-12

PPMM--VV1155AA主主板板中中文文说说明明书书

3-11.1 ACPI function (ACPI功能)

此项允许您开启/关闭高级配置和电源管理 ACPI

选项有

Enabled, Disabled.

3-11.2 ACPI Suspend Type (ACPI 暂停类型)

选项有 S1 (POS), S3 (STR)

3-11.3 Power Management Option (电源管理)

此项允许您选择省电类型 或程度 并且它直接与以下模式有关

DD断电

1

2

休眠模式

暂停模式

3

电源管理有四种选择

Disable (默认值) 无电源管理

最小省电 最小电源管理 睡眠模式 = 1 小时 待机模式=

三种已经有固定模式设置

关闭所有四种模式

1 小时, 中止模式 = 1 小时, HDD 断电 = 15

分钟

最大省电 最大电源管理 仅适用于 SL CPU 睡眠模式= 1

分钟., 待机模式= 1 分钟., 中止模式 = 1 分

钟, HDD 断电= 1 分钟

用户定义 允许您个别地设置每一模式 当开启此模式时,

每个范围从 1 分钟至 1 小时

除 HDD 断电的范

围是从 1 分钟到 5 分钟 并关闭此模式

PPMM--VV1155AA主主板板中中文文说说明明书书

3-11.4 Suspend Mode (屏幕关闭模式)

此模式决定显示器不显示时的状态

V/H SYNC+Blank

空白

此选项将导致系统关闭垂直和水平的同步

端口并改写视频缓冲器

Blank Screen 黑屏 此选项仅改写视频缓冲器

DPMS 初始显示电源管理信号

3-11.5 Soft-Off by PWRTN 关机方式

按住电源键4秒多钟 当系统有 悬挂方式 时强迫系统进入关机

状态

选项有

3-11.6 IRQ/Event Activity Detect

延迟4秒(Delay 4 Sec) 即时关闭(Instant-Off)

如图 3-13

图 3-13

PPMM--VV1155AA主主板板中中文文说说明明书书

3-11-6.1 USB Resume from S3/S4/S5 (USB从S3/S4/S5恢复)

选项有 Enabled (开启), Disabled 关闭

3-11-6.2 VGA

选项有 Off , On

3-11-6.3 LPT & COM

选项有 LPT/COM NONE LDT COM

3-11-6.4 HDD & FDD

选项有 Off , On .

3-11-6.5 PCI Master

选项有 Off , On .

3-11-6.6 PowerOn by PCI Card (PCI卡开机)

选项有 Enabled (开启) Disabled (禁用)

3-11-6.8 Modem Ring Resume (Modem 振铃唤醒)

选项有 Enabled (启动) Disabled (关闭)

3-11-6.9 RTC Alarm Resume RTC 定时开机

选项有 Enabled (开启) Disabled (关闭)

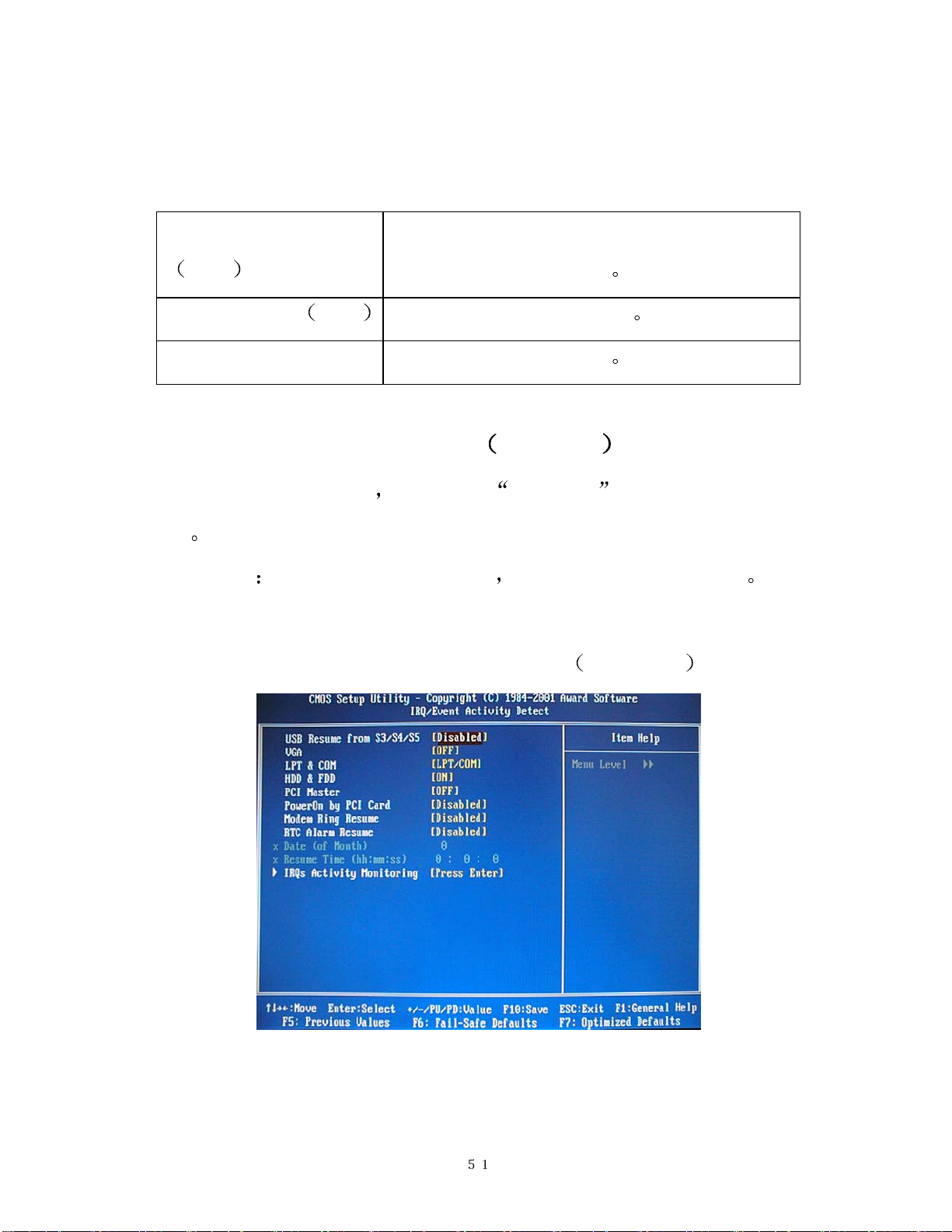

3-11.7 IRQs Activity Monitoring (IRQ 活动显示)

如图 3-14

PPMM--VV1155AA主主板板中中文文说说明明书书

图 3-14

3-12 PnP/PCI Configuration (即插即用与PCI配置设置)

此部分描述PCI总线系统的配置 PCI是一个系统 当I/O设备和它

自己的特殊元件交流的时候它允许I/O设备以接近CPU本身的速率运行

此部分涉及到一些技术性的项目, 强烈建议仅有经验的用户才可对默

认设置做任何修改

如图3-15

图 3-15

PPMM--VV1155AA主主板板中中文文说说明明书书

3-12.1 PNP OS Installed(安装即插即用OS)

此项允许您决定是否安装即插即用OS

选项有

YES, NO

3-12.2 Reset Configuration Data (重新设置配置数据)

正常情况下, 您关闭此功能 如果您安装了一个新的外接式附件且

系统的重新配置已经导致了一个让操作系统不能启动的严重冲突

当您

退出Setup时选择Enabled来重新设置扩展系统配置数据(ESCD)

选项有

Enabled, Disabled

3-12.3 Resource controlled by 资源控制

一个Award的即插即用BIOS有自动配置所有的引导程序和即插即用

可兼容设备的能力

插即用操作系统比如Windows 95 如果您将此项设置为 手动 通过进

入每一个子菜单选择指定的资源 (子菜单前加有

但是, 这种能力并不意味着什么除非您使用一个即



)

选项有

ESCD (自动), Manual 手动

3-12.4 IRQ资源

当资源被手动控制, 分配每一系统中断一种类型, 由使用中断的

设备类型决定

IRQ3/4/5/6/7/8/9/10/11/12/13/14/15分配

此系统允许您决定IRQ分配至ISA总线不可用于任何PCI槽 设备传

统的ISA符合原来的PC AT总线规格

PCI或ISA总线结构而设计的即插即用标准

设备的PC/ISA即插即用符合是否为

选项有 传统的ISA和PCI/ISA即插即用

3-12.5 PCI/ VGA Palette Snoop

让此项Disabled

PPMM--VV1155AA主主板板中中文文说说明明书书

选项有

Enabled Disabled

3-12.6 Assign IRQ for USB / VGA 为 USB/VGA 指定 IRQ

此选项允许用户 Enable/Disable 为 USB / VGA 指定 IRQ

选项有: Enabled 和 Disabled.

3-13 PC Health Status

此部分帮您得到更多的有关您系统的信息 包括 CPU 的温度 电扇

速度和电压

设置的正确值 如图 3-16

建议您和您的主板供应商联系以得到更多的您的 CPU 温度

图 3-16

(Current System Temperature) 当前系统温度

显示当前系统温度

PPMM--VV1155AA主主板板中中文文说说明明书书

(Current CPU FAN1 Speed) 当前 CPU FAN1 速度

显示当前 CPU FAN1 速度

(Current CPU FAN2 Speed)当前 CPU FAN2 速度

显示当前 CPU FAN2 速度

Vcore

显示当前系统电压

3-14 频率/电压控制

如图 3-17

图 3-17

3-14.1 自动检测

此项允许您开启/关闭自动检测DIMM/PCI

选项有 Enabled Disabled

3-14.2 已调制的扩展频谱

此项让您开启/关闭扩展频谱调制

PPMM--VV1155AA主主板板中中文文说说明明书书

选项有 Enabled Disabled

3-14.3 CPU主频CPU/PCI

此项允许您选择CPU主频从100MHz~132MHz

3-15 默认菜单

从给您显示如下两种选择的主菜单选择 默认

3-15.1 载入自动防故障装置默认

当您在此项上按回车键<Enter>时 您得到一个类似以下信息的确

认对话框

按 Y 载入BIOS默认值以实现最稳定 最低的性能系统操作

载入自动防故障装置默认

Y/N N

3-15.2 载入最佳的默认值

当您在此项上按回车键<Enter>时 您得到一个类似以下信息的确

认对话框

按

载入最佳默认值 Y/N N

Y 载入工厂为实现最佳性能系统操作而设置的默认值

3-16 Supervisor/User Password Setting 管理员/用户密

码设置

您可设置管理员或用户密码 或两者都设置 不同点在于:

3-16.1 管理员密码

能进入和修改设置菜单的选项

PPMM--VV1155AA主主板板中中文文说说明明书书

3-16.2 用户密码

您能进入设置,但是没有修改菜单的权利 当您选择此功能时,在您

的屏幕中间将会出现

以下信息来帮您创建一个密码

ENTER PASSWORD

键入密码, 最长可达 8 个字符, 并按回车键<Enter>

现在键入的

密码将清除所有以前从 CMOS 存储器输入的密码 您被要求确认密码

再次键入密码按回车键<Enter> 您还可以按<Enter>退出键取消选择不

输入密码

不设密码

当您被提示键入一个密码时只需按回车键<Enter>, 就

不会出现一个确认密码的信息 一旦密码停用, 系统将启动且您能自由

地进入 Setup

PASSWORD DISABLED

当一个密码已经被启用时, 每次要进入 Setup 时您将被提示输入

密码 这阻止了未经许可的人修改您的系统配置的任何部分

另外, 当一个密码被启用时, 每次您的系统重新启动时您还能要

BIOS 要求输入一个密码

这可防止未经许可的人使用您的计算机

您决定当在 BIOS 性能设置菜单以内和安全选项(见第三部分)时要

求输入密码

如果安全选项设置为系统 System 时, 在启动和进入设

置 Setup 时要求输入密码 如果设为设置 Setup , 仅当您想要进

入设置 Setup 时才会有此要求

PPMM--VV1155AA主主板板中中文文说说明明书书

3-17 Exiting Selecting 退出选择

3-17.1 Save & Exit Setup 存盘并退出

在此项上按回车键<Enter>请求确认:

Save to CMOS and EXIT

按

Y 保存在 CMOS 菜单里所做的选择 - 一个您关掉系统之后

Y/N Y

继续保留的存储器的特殊部分 下一次您启动计算机 BIOS 根据储

存在 CMOS 里的 Setup 选择配置您的系统

保存了数值以后 系统又

重新启动

3-17.2 Exiting Without Saving 不存盘退出

在此项上按回车键<Enter>请求确认:

Quit without saving Y/N Y

此项允许您不在 CMOS 里保存任何修改退出 Setup

本选项退出 Setup 实用程序并重新启动您的计算机

效

以前的选择仍然有

PPMM--VV1155AA主主板板中中文文说说明明书书

驱 动 安 装

4-1 Win95/98/ME 环境下的驱动安装

第四章

A 安装 VIA 4in1 驱动

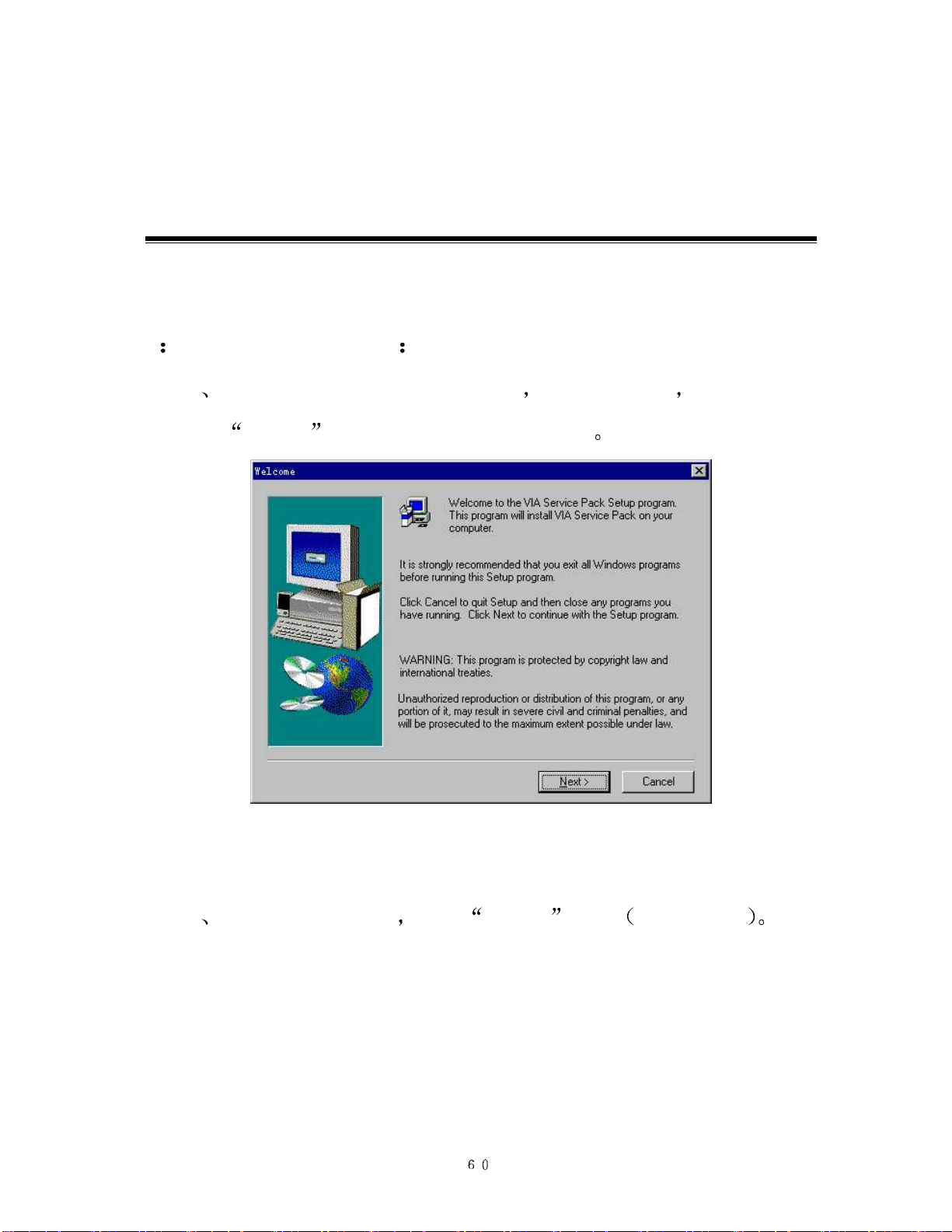

1 运行 X:\VIAMB\4IN1\Setup.exe 开始安装驱动 出现欢迎画

面,点击

Next 继续到下一步(如图 4-1-1)

图 4-1-1

出现自述文件画面 点击 Next 继续 如图 4-1-2

2

PPMM--VV1155AA主主板板中中文文说说明明书书

图 4-1-2

出现组件选择画图 全选 点击 Next 继续 如图 4-1-3

3

图 4-1-3

PPMM--VV1155AA主主板板中中文文说说明明书书

4 出现 ATAPI 驱动安装画面 点击 Next 继续 如图 4-1-4

图 4-1-4

出现 DMA 模式选择画面 选中 Click to enable DMA mode

5

复选框 点击 Next 继续 如图 4-1-5

图 4-1-

PPMM--VV1155AA主主板板中中文文说说明明书书

6 出现 AGP 驱动安装模式画面 选择在加速模式下的安装 install

VIA AGP VxD in Turbo mode 点击 Next 继续 如图 4-1-6

出现 IRQ 驱动安装模式选择 选择安装 IRQ 驱动 点击 Next

7

继续 如图 4-1-7

图 4-1-6

图 4-1-

PPMM--VV1155AA主主板板中中文文说说明明书书

8 安装完成 点击 Finish ,结束四合一驱动安装 如图 4-1-8

图 4-1-

安装 4X 显卡驱动补丁 运行 X:\viamb\4xpatch\via4x.exe

9

双击它出现注册表编辑器画面 单击 是 然后继续 如图 4-1-9

图 4-1-

10 出现注册表编辑器 单击 确定 安装完成 如图 4-1-10

图 4-1-10

PPMM--VV1155AA主主板板中中文文说说明明书书

声卡驱动安装

1 运行 \viamb\audio\Win9598\setup.exe 出现欢迎画面

单击 下一步 继续 如图 4-1-11

可能出现更新驱动的询问 确定 即可 出现拷贝进程后出现

2

安装完成画面

图 4-1-11

单击 完成 结束安装 如图 4-1-12

图 4-1-12

PPMM--VV1155AA主主板板中中文文说说明明书书

4-2 Win2000 系统下的安装

A 安装 VIA 4in1 文件

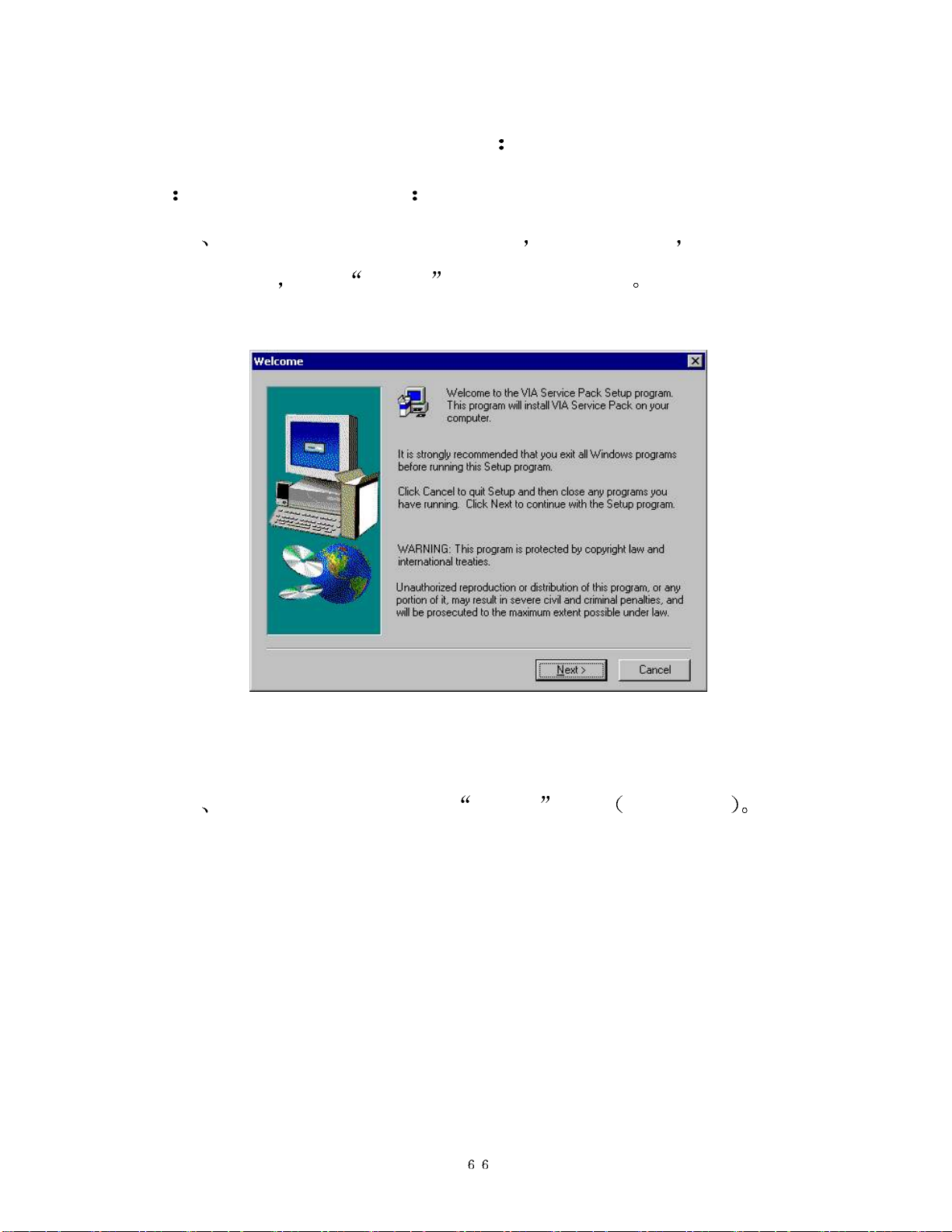

1 运行 X:\VIAMB\4IN1\Setup.exe 开始安装驱动

出现欢迎画面 点击 Next 继续 (如图 4-2-1)

图 4-2-1

出现自述文件画面,点击 Next 继续 如图 4-2-2

2

PPMM--VV1155AA主主板板中中文文说说明明书书

图 4-2-2

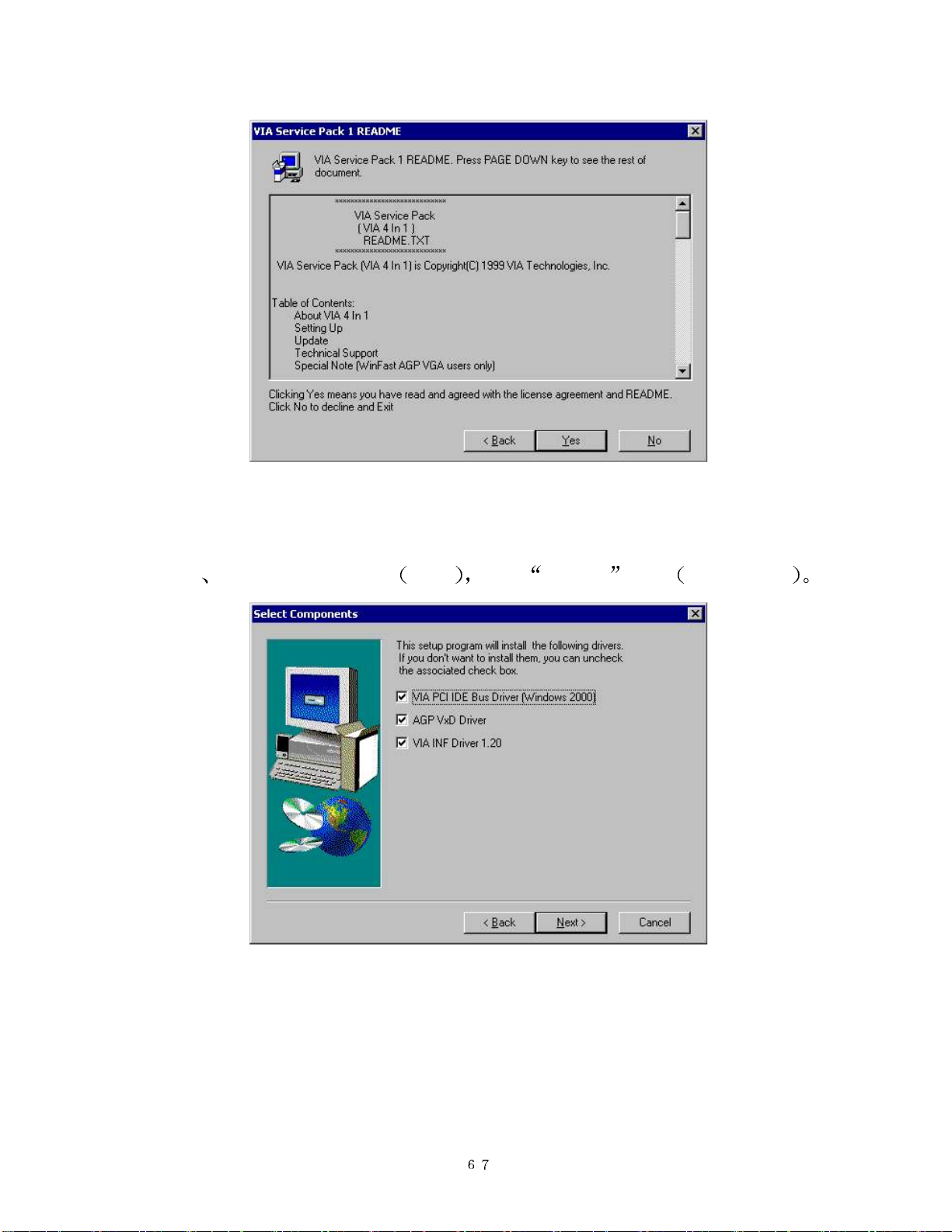

出现组件选择画图 全选 点击 Next 继续 如图 4-2-3

3

图 4-2-3

PPMM--VV1155AA主主板板中中文文说说明明书书

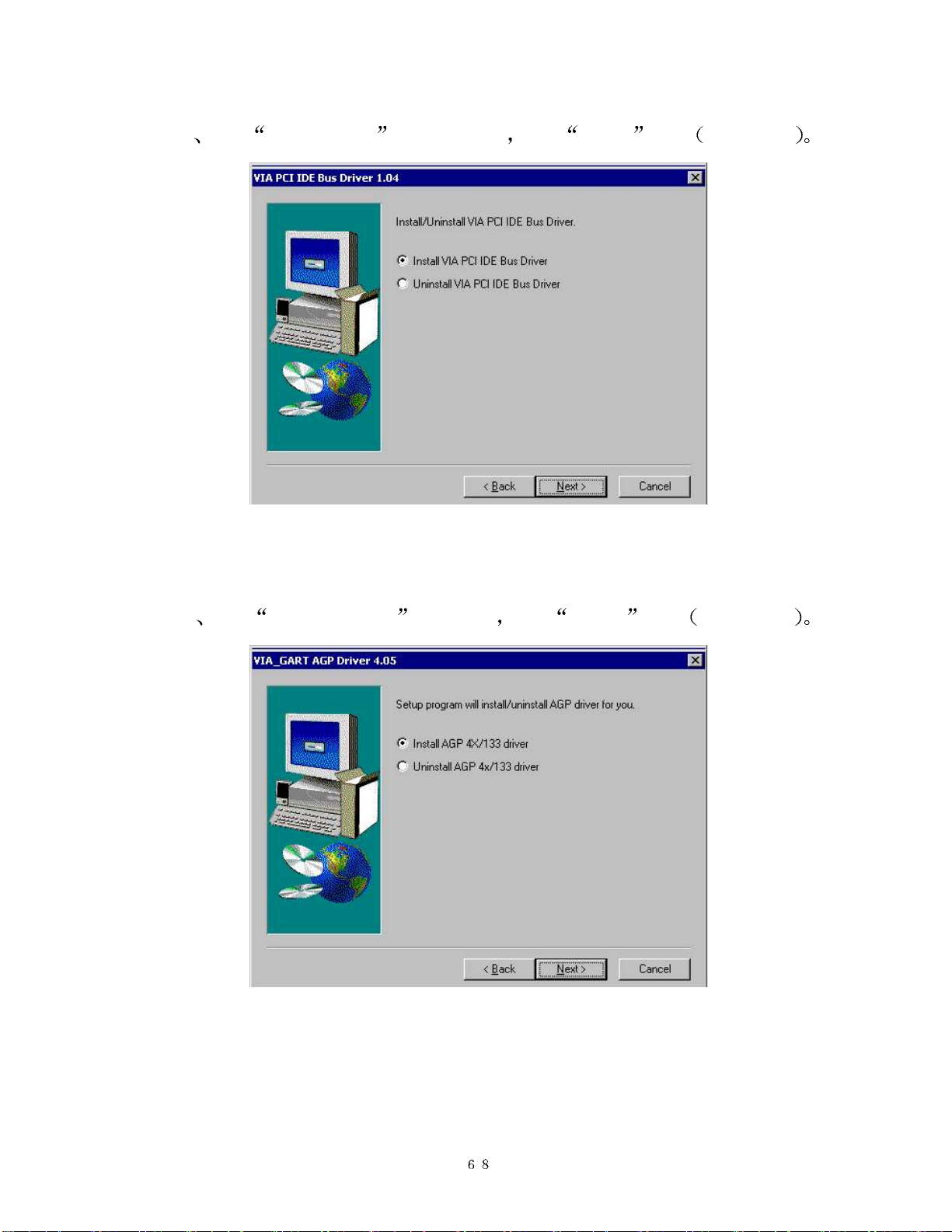

4 出现 VIA PCI IDE 驱动安装画面 单击 Next 继续 如图 4-2-4

图 4-2-4

出现 VIA-GART AGP 驱动画面 单击 Next 继续 如图 4-2-5

5

图 4-2-5

PPMM--VV1155AA主主板板中中文文说说明明书书

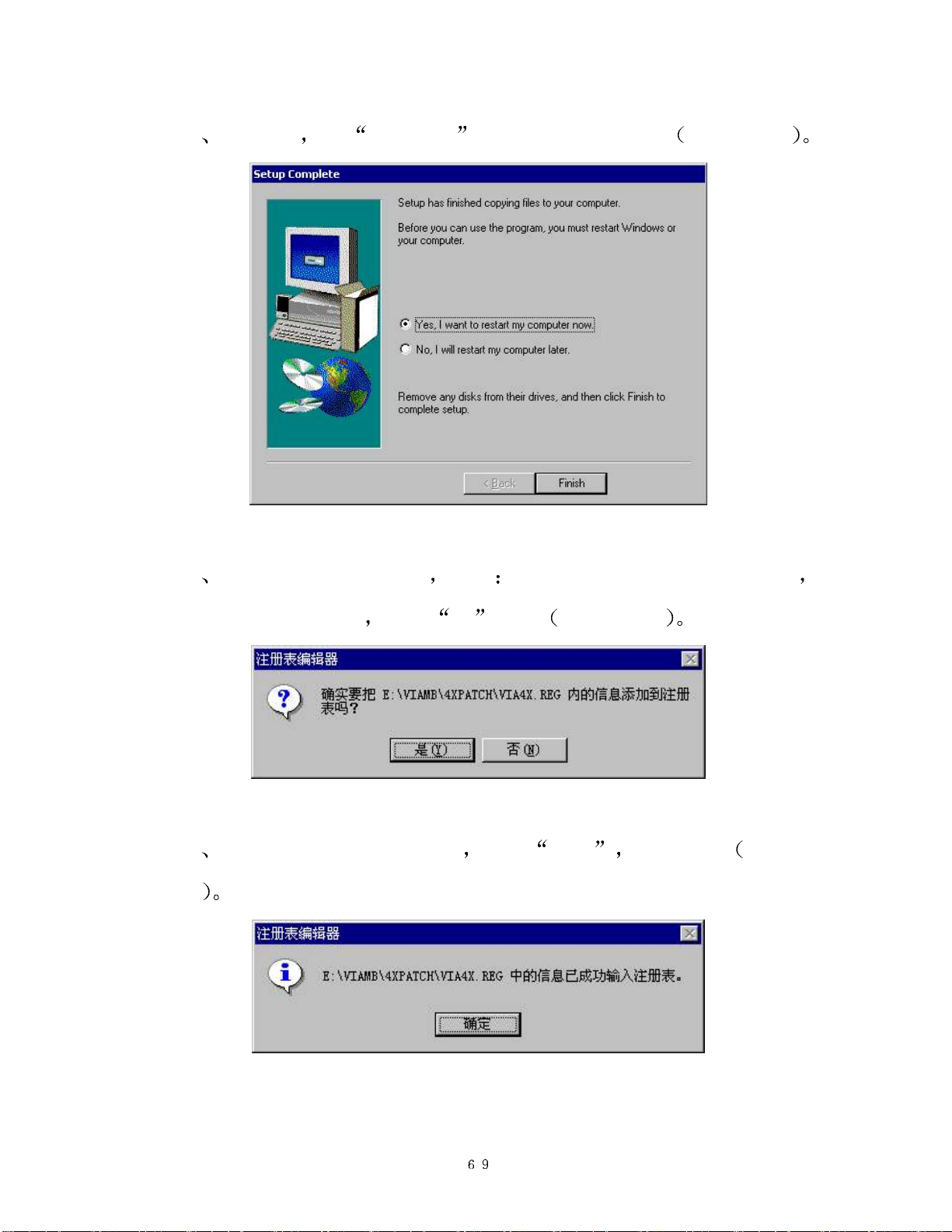

6 安装完成 单击 Finish ,结束四合一驱动安装 如图 4-2-6

图 4-2-6

安装 4X 显卡驱动补丁 运行 X:\viamb\4xpatch\via4x.exe

7

出现注册表编辑器画面 单击 是 继续 如图 4-2-7

图 4-2-7

出现注册表修改确认界面 单击 确定 安装完成 如图

8

4-2-8

图 4-2-8

PPMM--VV1155AA主主板板中中文文说说明明书书

声卡驱动安装

1 运行 \viamb\WinMe2K\audio\setup.exe 自动加载驱动引

出现欢迎画面 单击 下一步 继续 如图 9

导

图 4-2-9

可能出现更新驱动的询问 确定 即可 出现拷贝进程后出现

2

安装完成画面 单击 完成 结束安装 如图 4-2-10

图 4-2-10

P / N 73-V15A6010-000
