Pine Technology PM-F05 User Manual

F-05

Windows95/98 和 WindowsNT 是 Microsoft Corporation 注册的商标

Intel 和 Pentium 是 Intel Corporation 注册的商标

PS/2 和 OS/2 是 IBM Corporation 注册的商标

AWAR D 是 Award Software Inc.注册的商标

Netware 是 Novell 公司注册的商标

AMD 是 AMD 公司注册的商标

Cyrix 是 Cyrix 公司注册的商标

PINE 是松景科技注册的商标

本手册所使用之商标均为该商标所属者所拥有

本手册若有任何内容修改 恕不另行通知

再次衷心感谢您对我公司产品的支持

- -

F-05

目 录

第一章

简 介
1-1 手册概要 1
1-2 包装清单
1-3 主板规格
1-4 主板布局图

第二章

硬件安装
2-1 中央处理器单元
2-2 内存安装
2-3 面板接口 9
2-4 软驱接口
2-5 IDE 硬盘和 CD-ROM 接口 10
2-6 电源接口
2-7 红外线
2-8 串行设备
2-9 PS/2 鼠标 键盘接口 12
2-10 USB 设备接口
2-11 风扇接口
2-12 音频/游戏接口
2-13 网络唤醒和 MODEM 唤醒接口

第三章

BIOS 设备
3-1 如何进入 BIOS 设定 14
3-2 取得帮助
3-3 主菜单 15
3-4 设 置 项 目
3-5 标准 COMS 设置
3-6 主菜单选项
3-7 IDE 适配器
3-8 高级 BIOS 设置
3-9 高级芯片功能/综合外围设置
3-10 DRAM 设置
3-11 板上显示缓冲区设置
3-12 综合外围设备的设置
3-13 电源管理设置
3-14 PM Events

IrDA 接口 11

COM1/COM2 并行设备 LPT1 和 VGA 接口 11

CPU 5

7

13

17

1

1
2
4

5

10

11

12
12
13

14

15

16

18

19

21
24
25
26
27
29
31

- -

F-05

3-15 PCI Configuration Setup 即插即用与 PCI 配置设置 32
3-16 频率/电压控制
3-17 默认菜单
3-18 Supervisor/User Password Setting
3-19 Exiting Selecting

退出选择 36

管理员/用户密码设置 35

34
34

第四章

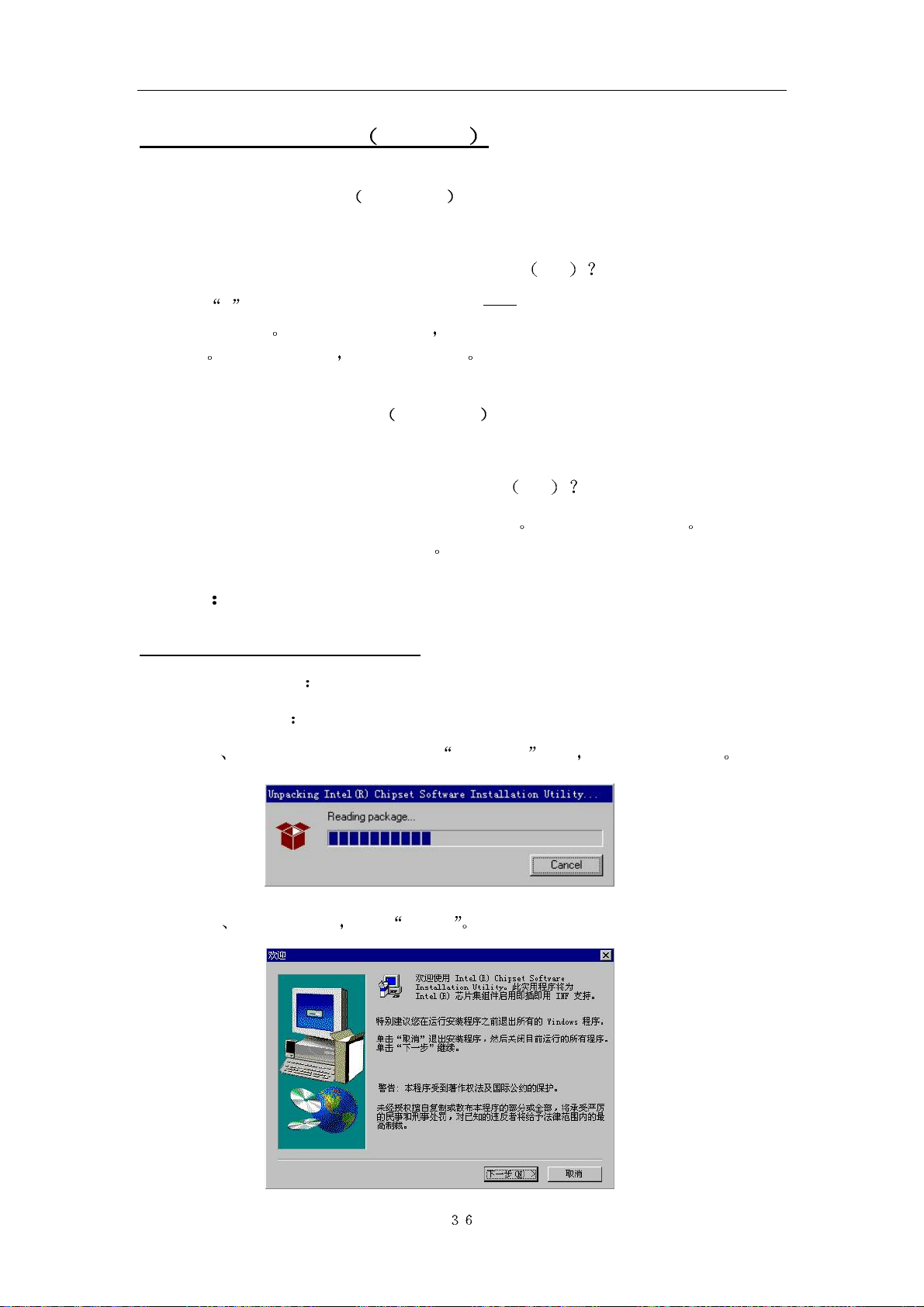

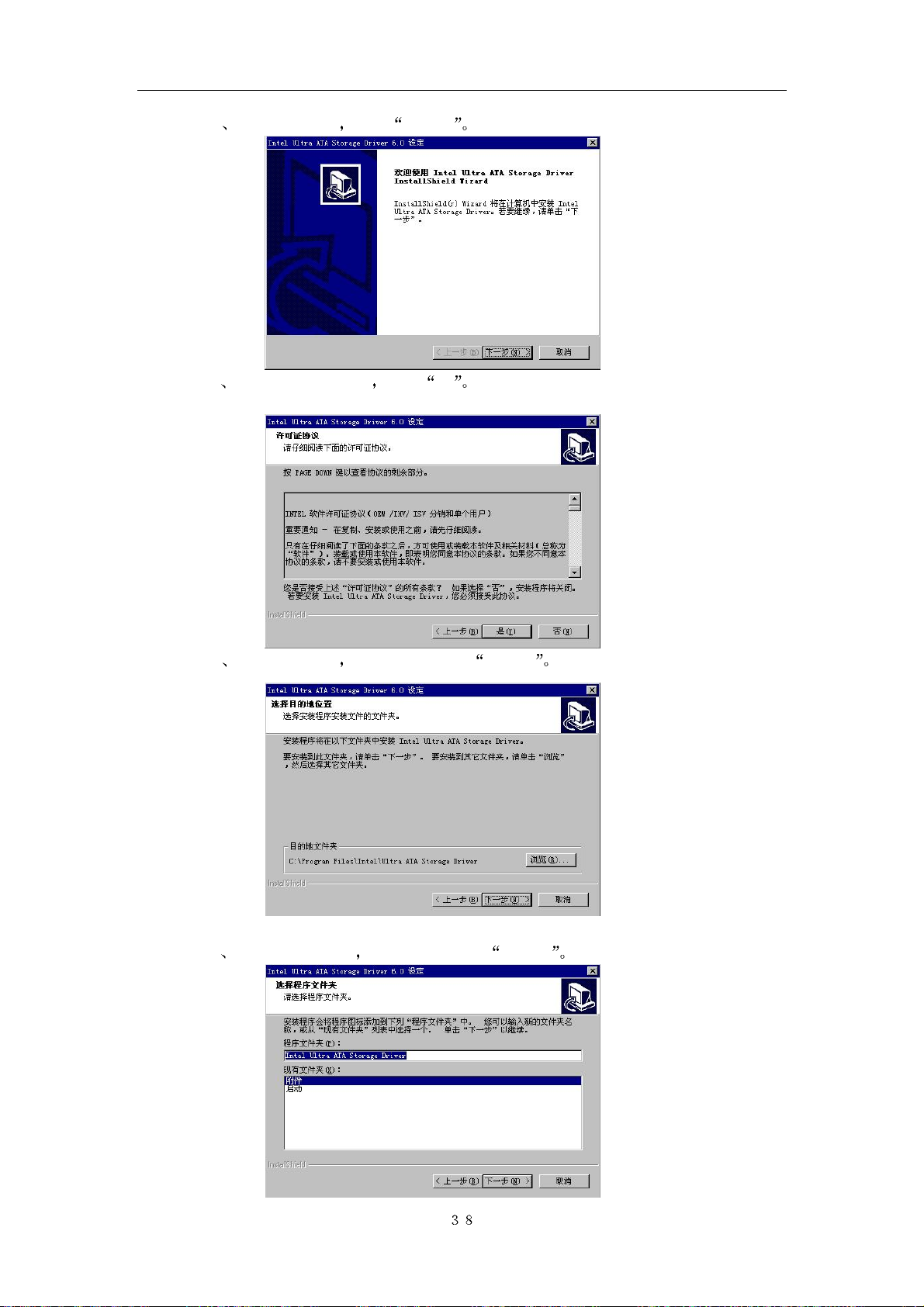

4-1 Windows95/98/ME 下的安装

36

4-2 Windows2000 下的安装

44

- -

F-05

第一章

简 介

1-1

本手册分为以下四个部分

感谢您使用 Intel 810 系列芯片 AT X 主板

此用户手册包含了引导您怎样使用主板的全部信息与功能

悉一下本手册的纲要与内容

手册概要

 第一章

 第二章

 第三章

产品信息

简要介绍主板包装盒里的附件, 主板结构图和特点

硬件安装

主板跳线与连接头的连接位置及方式

CMOS 设置

主板的 CMOS(BIOS)SETUP 设置

请您花一些时间让自己熟

 第四章

包装清单

1-2

本主板包装包括以下内容

 一片 Intel 810 系列芯片 AT X 主板

 一条软盘排线

 一条 IDE 排线

 一张驱动程序光盘

 一本用户手册

软件安装

介绍主板的驱动程序及相关应用软件的安装方法

支持 UDMA66

- -

F-05

主板规格

1-3

主 板 结 构  MATX

板 面 尺 寸  30.5cm x 19.1cm
C P U  支持所有 66/100MHz FSB

系 统 内 存  DIMM 168pin x 2, SDRAM 最大支持 512MB

芯 片 组  Intel 810 芯片组包括:

图 形 功 能  2D/3D 增强功能(Intel I752)
显 示 缓 存  共享主内存
声 音  AC’97 声音
扩 展  4 x PCI 总线带总线主模式

串 行 端 口  两个串行端口可兼容 UART 16C550

并 行 端 口 一个并行端口支持:

软 盘 界 面 支持驱动器/格式:

I D E 界 面  两个 IDE 接口支持 4 个 IDE 设备 HDD CDROM 或 ZIP 等

U S B 界 面  支持两个 USB 端口

P S / 2 鼠 标  板上支持 PS/2 鼠标接口
键 盘  板上支持 PS/2 键盘接口
R T C 和电池  PTC 内建芯片组(ICH 82801)

外频 的 PentiumIII Coppermine,

Celeron 和 Celeron

 支持 FSB 66/100 MHz
 通过免跳线 BIOS 设置支持 CPU 型号/时钟
 免跳线频

– 支持 CPU 倍频

3.0/ 3.5/ 4.5/ 5.0/ 5.5/ 6.0/ 6.5/ 7.0/ 7.5/8.0 及以上

– 支持 CPU 外频:

66/75/83/100 / 133

 可超频到 133MHz 使用 非推荐

 支持 16M 位/64M 位/128M 位/256 位 SDRAM 技术
 刷新机制
 采用新的内存分页技术进一步提高打开页面速度

– Intel 82810

Intel 82801AA(U-DMA/66)

 1 x AMR 总线

 设置串行端口 2 运行于正常模式, IrDA

 SPP-标准并行端口
 EPP-增强并行端口
 ECP-扩展

 3.5 英寸-720KB/1.44MB/2.88MB
 5.25 英寸-360KB/1.2MB

 支持 PIO 4 模式, DIMA 2 模式和 UltraDMA33/66 模式

 支持 USB/传统键盘功能
 支持睡眠状态 S1-S4 的唤醒

只有 CBR 支持此功能

CPU

超频

- -

F-05

 锂(CR-2023)电池

唤 醒 功 能  Modem 唤醒

 RTC 报警唤醒
 USB 唤醒
 PCI 唤醒

同 步 开 关
调 节 器

硬 件 显 示
器 (可 选)

电 源 接 头  ATX (20-pin)电源接头
开 机 功 能  面板开关开机

B I O S  Awa r d B IO S

L E D 指示灯  系统电源 LED 灯

 高效电压自动调节器使 CPU 核心电压从 1.3V 到 2.05V 自动调

节并适应

 支持过压 / 过流保护功能
 3 个风扇(CPU 风扇, 机壳风扇, 辅助风扇)状态监控
 监控 9 种系统电压(5V_双, 12V, 5V, 1.5V,3.3V, VCDRE. –12V,

-5V, 电池),从 VID0-4 检测 CPU 核心电压

 CPU 热量监控(从 CPU 或温度计上读出)

 键盘开机
 密码开机

 符合 2000 年规格
 符合 PCI 2.1
 即插即用 BIOS V1.0
 符合 APM V1.2
 支持 DMI 2.0
 支持 BIOS 写保护
 支持 ACPI
 支持软关机
 支持软驱检测功能
 BIOS 选择总线速度
 综合硬件随机数字发生器
 底层寄存器锁定
 底层硬件锁定

 HDD 活动 LED 灯
 系统暂停 LED 灯

高级配置及电源界面 和 OS 直接电源管理

RNG

编程序的 LED 闪烁显示 S1-S4 模式

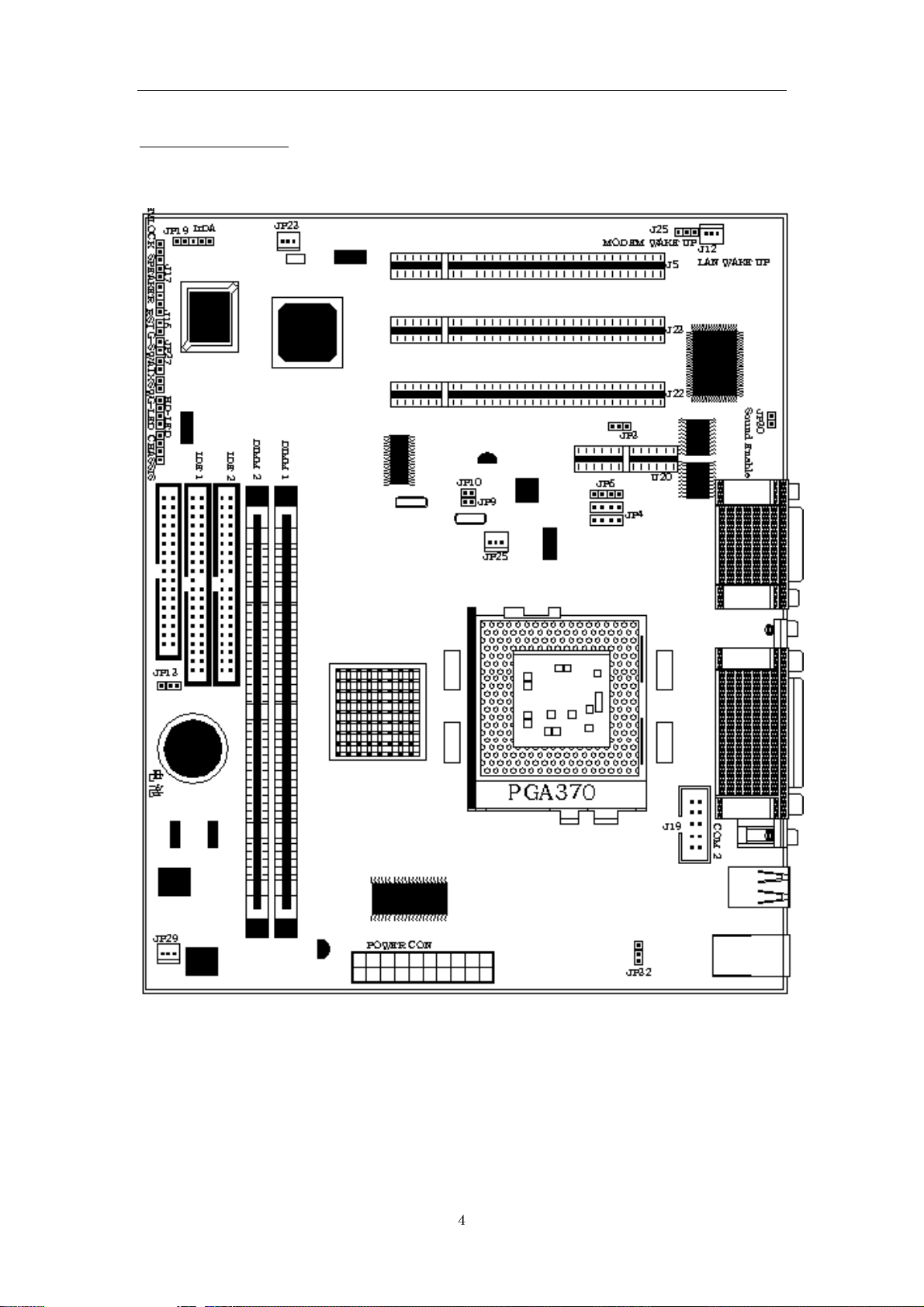

主板布局图

1-4

- -

F-05

主板布局图

1-4

- -

F-05

第二章

硬件安装

这部分给您一个怎样逐步安装系统的过程 请相应地参看各部分内容

中央处理器单元

2-1

2-1.1 CPU 型号设置

此主板支持 CPU 设置免跳线功能 不需要跳线或开关

通过在 BIOS 设置下调节 CPU 外频和倍频本主板还可支持 CPU 超频

现有的设置是

-CPU 外频

-CPU 倍频

CPU

系统频率= CPU 倍频

66 / 75 / 83 / 95 / 100 /117 / 124 / 133 / 138

DIMM

95 / 100 / 103 / 112 / 117 / 124 / 133 / 138

CPU 外频

3x/ 3.5x / 4x / 4.5x / 5x / 5.5x / 6x / 6.5x / 7x / 7.5x / 8x

警告

75~133MHz 仅用于内部测试或最终用户超频测试, 它们有可能使您的系统不稳定或受到严

重破坏

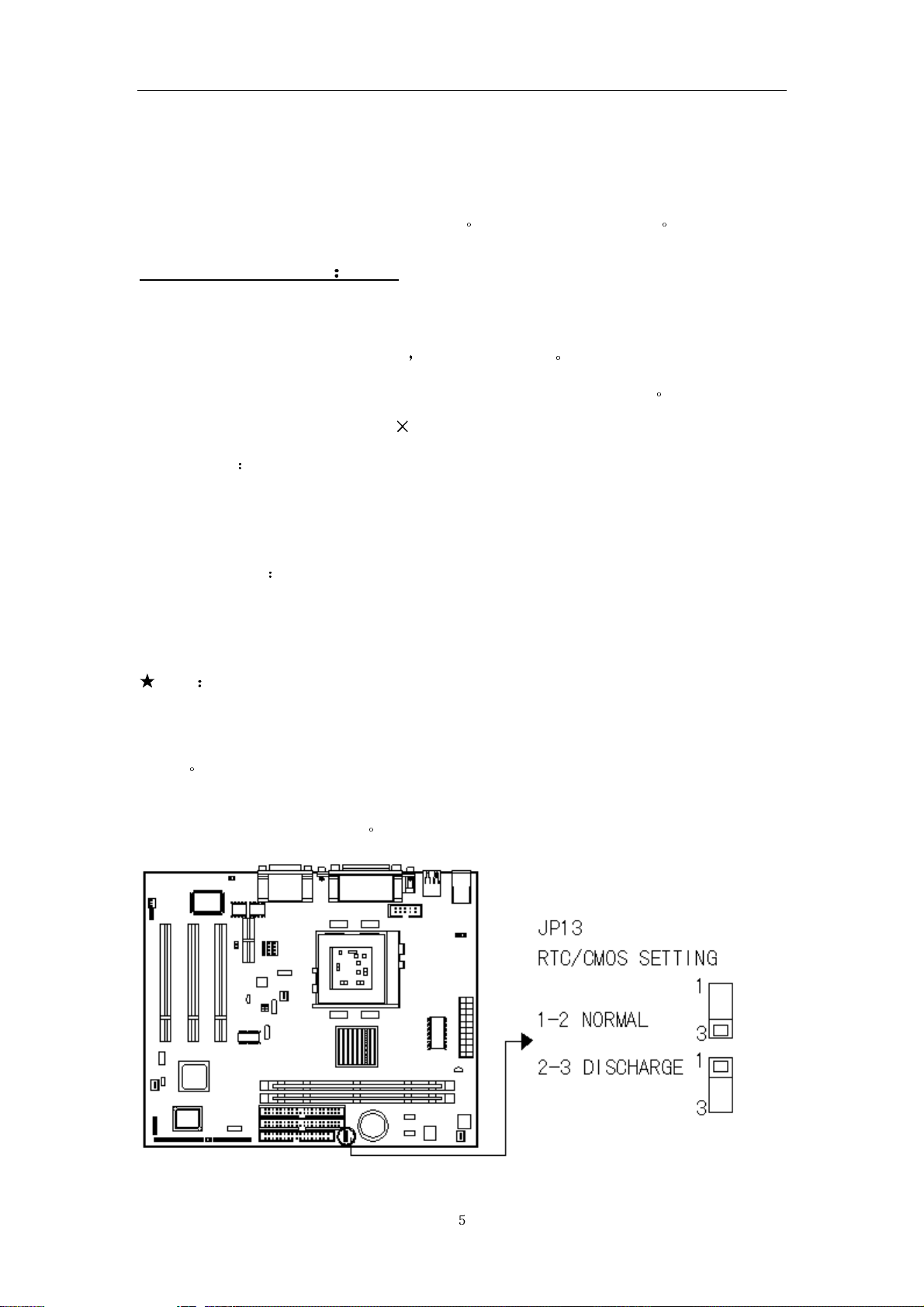

2-1.2 CMOS 跳线
请参考以下主板上跳线的位置图

目前, Intel PPGA 370 Celeron CPU 正常支持 66MHz CPU 外频, 其它 CPU 外频

- -

F-05

清除 CMOS, 请按以下步骤:

1

闭系统并拔掉机箱电源线

将 JP7 设置为 2-3 闭合 10~15 秒

2

将 JP7 恢复为正常位置即 1-2 闭合

3

将 AC 电源线插入机箱

4

开启系统并载入 BIOS 设置默认值

5

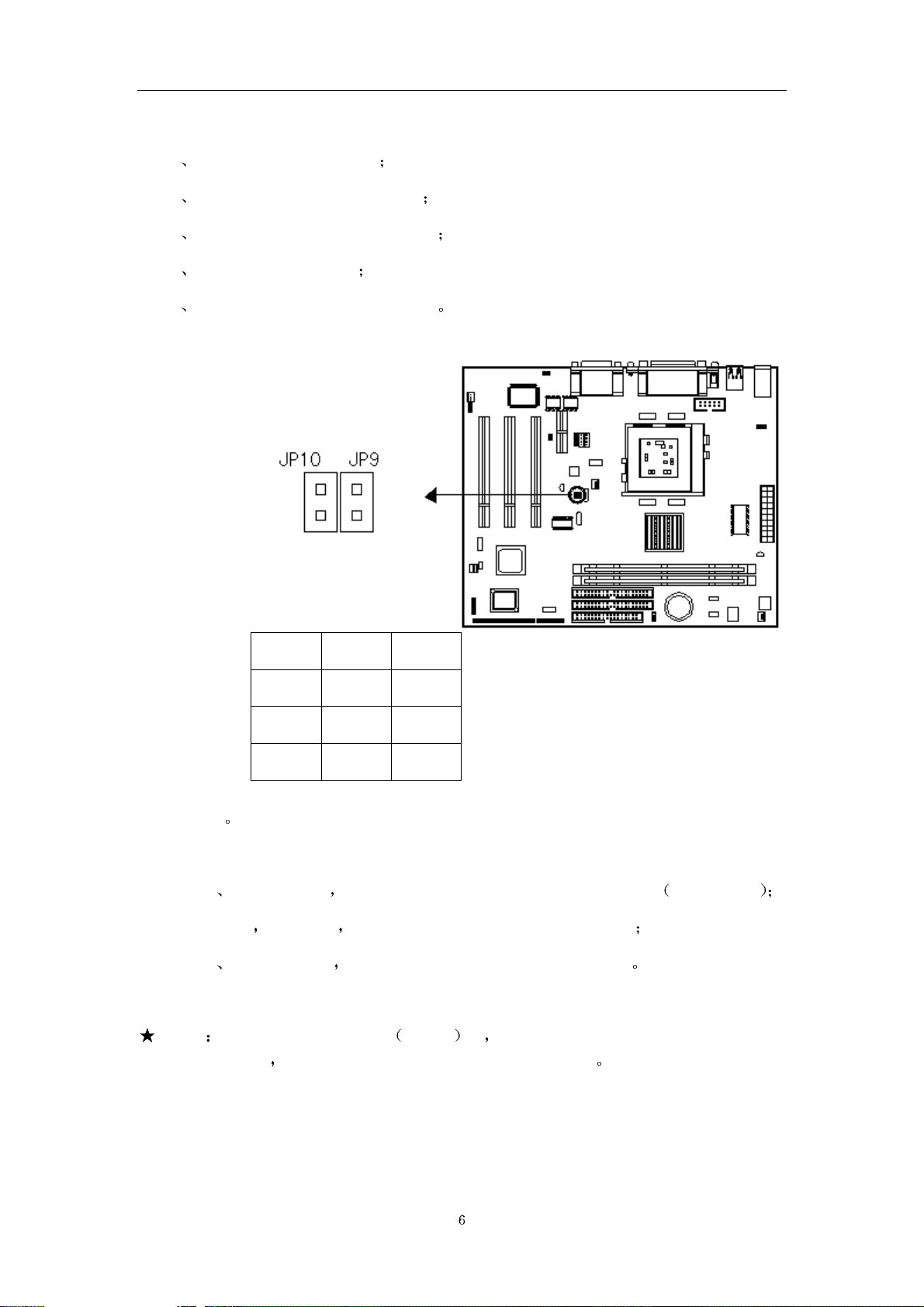

2-1.3 外频设置

外频 JP9 JP10

66/Auto 闭合

100 打开 闭合

133 开启 开启

本主板支持 CPU 主频超速, 关闭 JP10 插针以标准的 66 / 100MHz CPU 主频(默认值)

来运行 CPU

CPU 频率检测 JP12

当 JP9

当 JP9 打开

当 JP9

警告

JP10 全部闭合

JP10 闭合 CPU 将会强制以外频 100MHz 频率运行

JP10 全部打开 CPU 将会强制以外频 133MHz 频率运行

除了在正常的 CPU 外频 被推荐 上 其它的则可用于内部测试或最终用户超

频使用

可能会导致你的系统不稳定或硬件严重损坏

主板将自动检测并设置外频为 CPU 的默认值

66 / 100MHz

- -

F-05

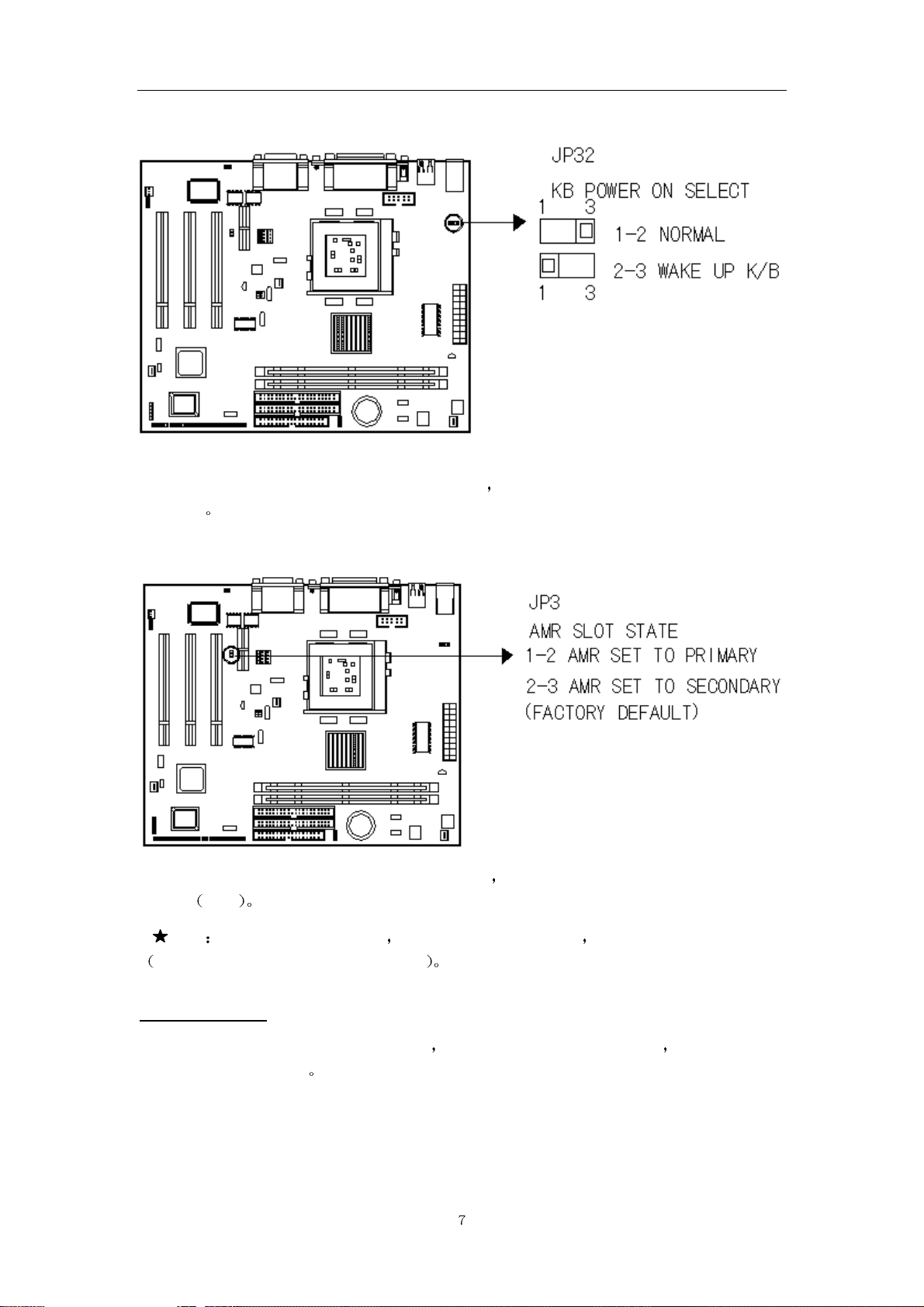

2-1-4 键盘开机功能

将 JP32 设置为 2-3 闭合将激活键盘开机功能

开机

功能

2-1.5 板上 AC’97 状态

将 JP1 设置为 2-3 闭合将得到关闭键盘

将 JP2 设置为 1-2 闭合来设置 AMR 至主位置

从位置 默认

注

JP 状2 处于默认的 SECONDARY 态

即

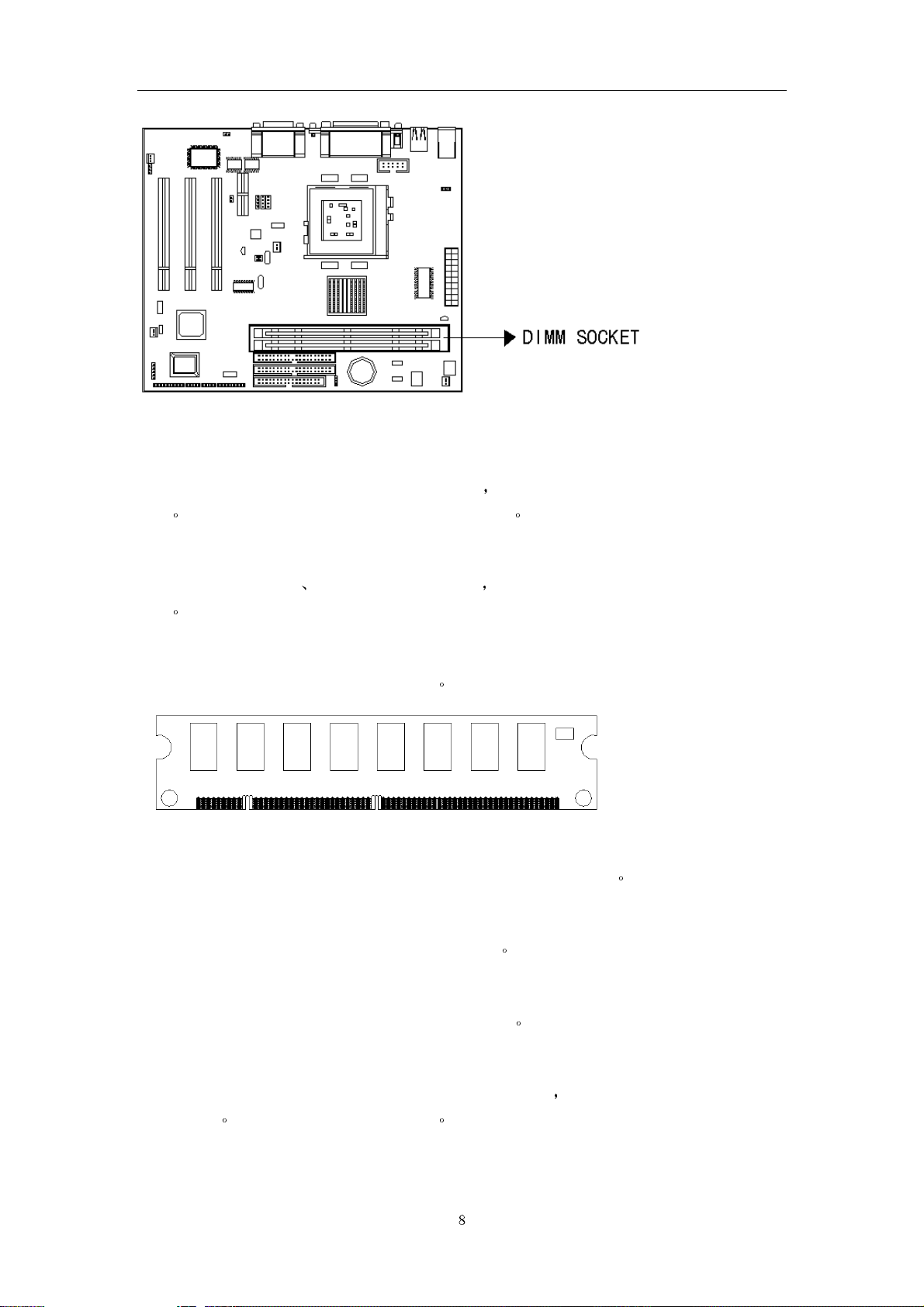

内存安装

2-2

系统内存最大达 512MB

在您需要使用 AMR 时 如果您正在使用板载声卡 那么您无需另外设置 JP2

8 pin 的 DIMM 插座在板上有两个 16 它支持同步 DRAM 和 SDRAM 并允许您安装

将 JP2 设置为 2-3 闭合将 AMR 设置至

- -

F-05

2-2.1 类型号

此主板支持 168PIN 同步 DRAM 和 SDRAM

混合

为使兼容性更好请您在系统里仅安装一种类型

但是不允许 SDRAM 和注册的 SDRAM

2-2.2 速度

此主板支持 PC-66

择的

PC-100 或 PC-133 内存

但您所使用的内存速度必须高于您所选

2-2.3 缓冲与非缓冲

仅非缓冲的 DIMM 才可用在本主板上

缓冲与非缓冲的 DIMM 之间可通过如上所示的槽口位置来区分

2-2.4 2-clock 和 4-clock 信号

此主板支持 2- clock 到 4 -clock SDRAM DIMM

2-2.5 奇偶校验与非奇偶校验

本主板支持 64 位和 72 位(奇偶校验)DIMM 模块

2-2.6 BIOS 自动检测内存

此主板的 BIOS 可自动检测 DIMM 内存的大小和类型

或软件设置

最大支持的内存高达 512MB

- -

这样您就不需要调整任何硬件

F-05

2-2.7 建议 SDRAM 组合

本主板支持以下 SDRAM 组合

DIMM 位置 DIMM 大小

DIMM 1 SDRAM 8, 16, 32, 64 128, 256MB 256MB

DIMM 2 SDRAM 8, 16, 32, 64 128, 256MB 256MB
总系统内存 512MB

最大内存大小

总内存大小=DIMM1+DIMM2

注

重要说明

为了使用板上 VGA 功能, 您必须确认在 DIMM 上插有内存

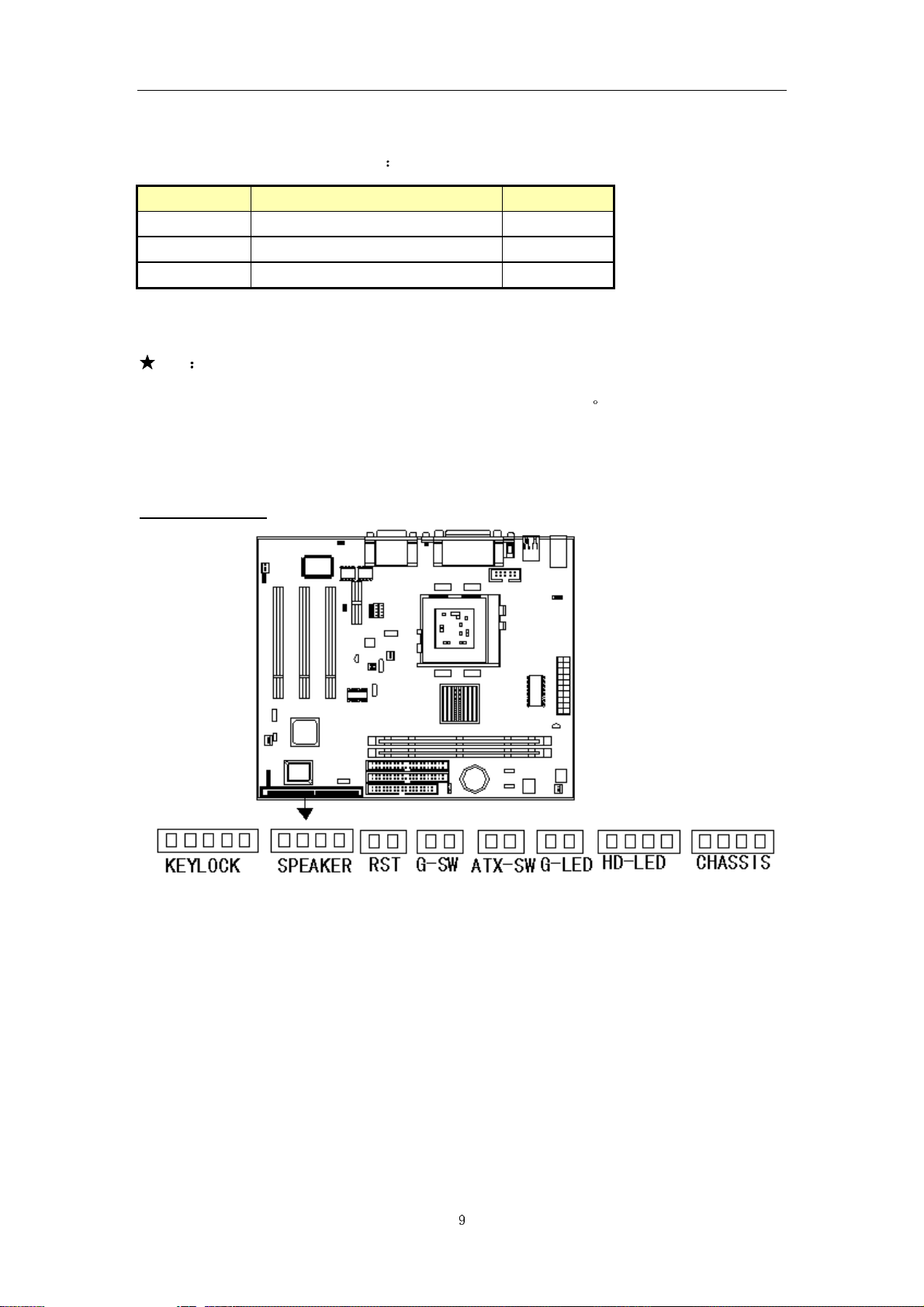

面板接口

2-3

 PMR LED , KEYLOCK ATX 电源指示灯接口和键盘锁定( 5 pins)

 SPK 机箱声器接头(4 pins)

 G-SW 复位开关接口(2 pins)

 AT X- S W ATX 电源开关接口(2pins)

 G-LED ACPI暂停 LED 接口(4pins)

 HDD LED 硬盘活动指示灯接口(2pins)

- -

F-05

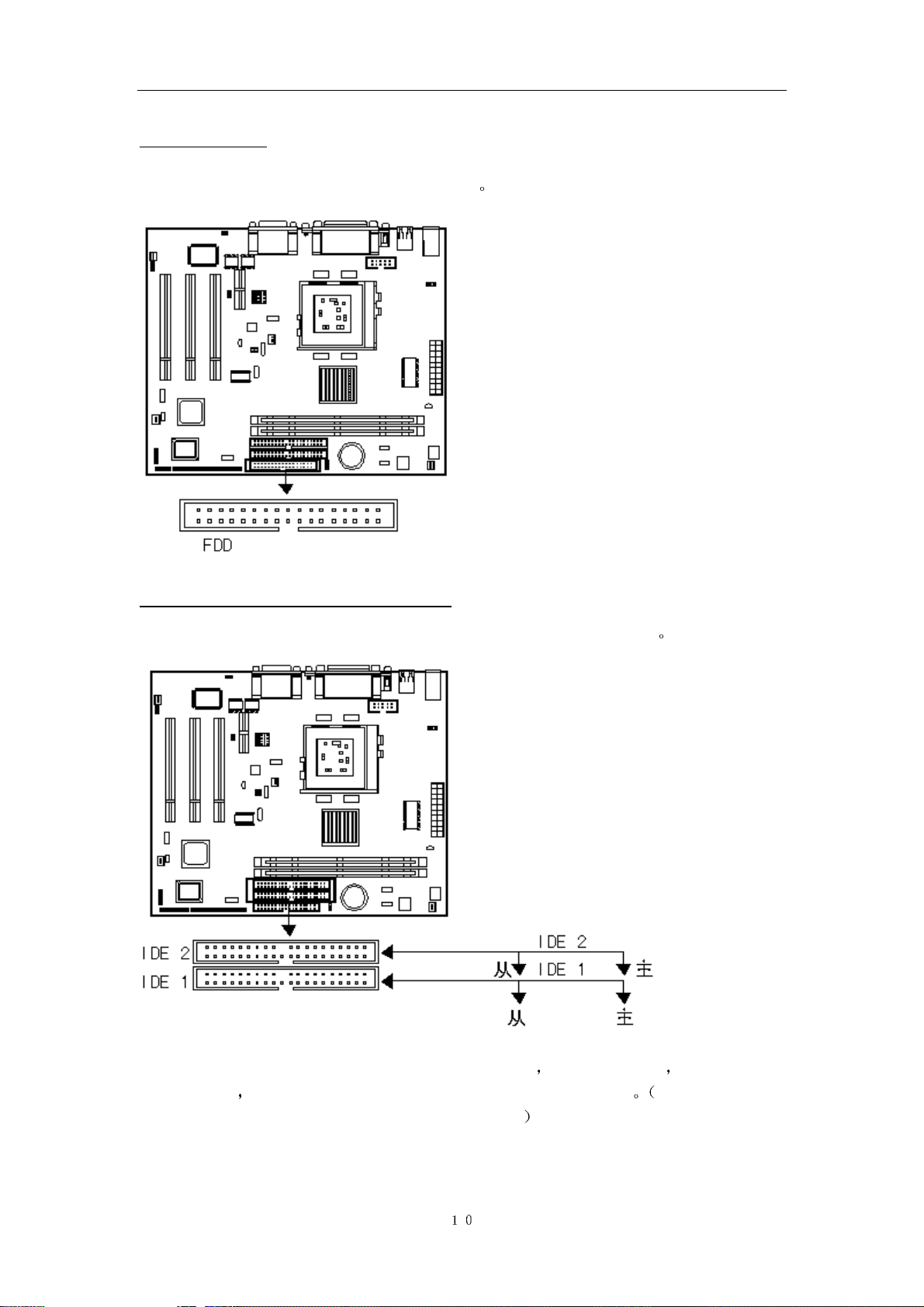

2-4

软驱接口

将您的软驱线连接至板上 34pin 的软驱接口

2-5 IDE

将您的 IDE 设备连接至板上标有 IDE1 和 IDE2 的 40-pin IDE 连接头

建议您按以上图示将 IDE 设备连接至您的 IDE 软线
的或是二级的
和从模式的设置请参考您的硬盘和 CD-ROM 用户手册

硬盘和

都支持两个设置为不同的主模式和从模式的 IDE 设备 更多 IDE 主模式

CD-ROM

接口

每一个 IDE 通道 别无论是初始

- -

F-05

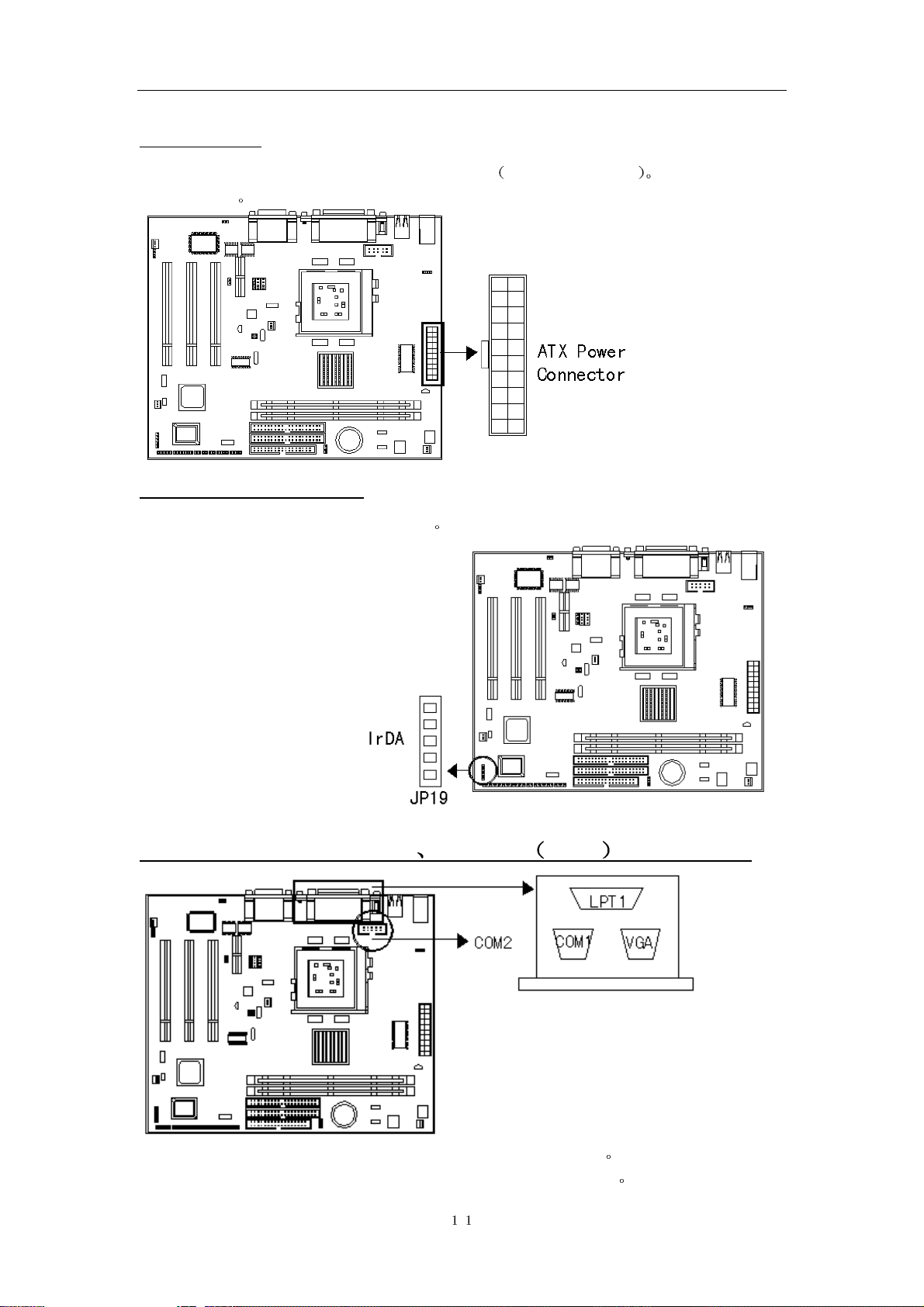

电源接口

2-6

将 20-pin ATX 电源线接头连接至此电源接口 反方向将不能插入 请确保在插入之

前断开电源线

红外线

2-7

将您的 IR 设备连接至板上 IrDA 接口

(IrDA)

接口

串行设备

2-8

(COM1/COM2)

并行设备

LPT1

和

VGA

接口

将您的串行设备连接至板上标有 COM1 和 COM2 的串行接口 将标有 VGA 的 15

pin VGA 显示器输出连接到您的系统显示器或其它 VGA 兼容设备

- -

F-05

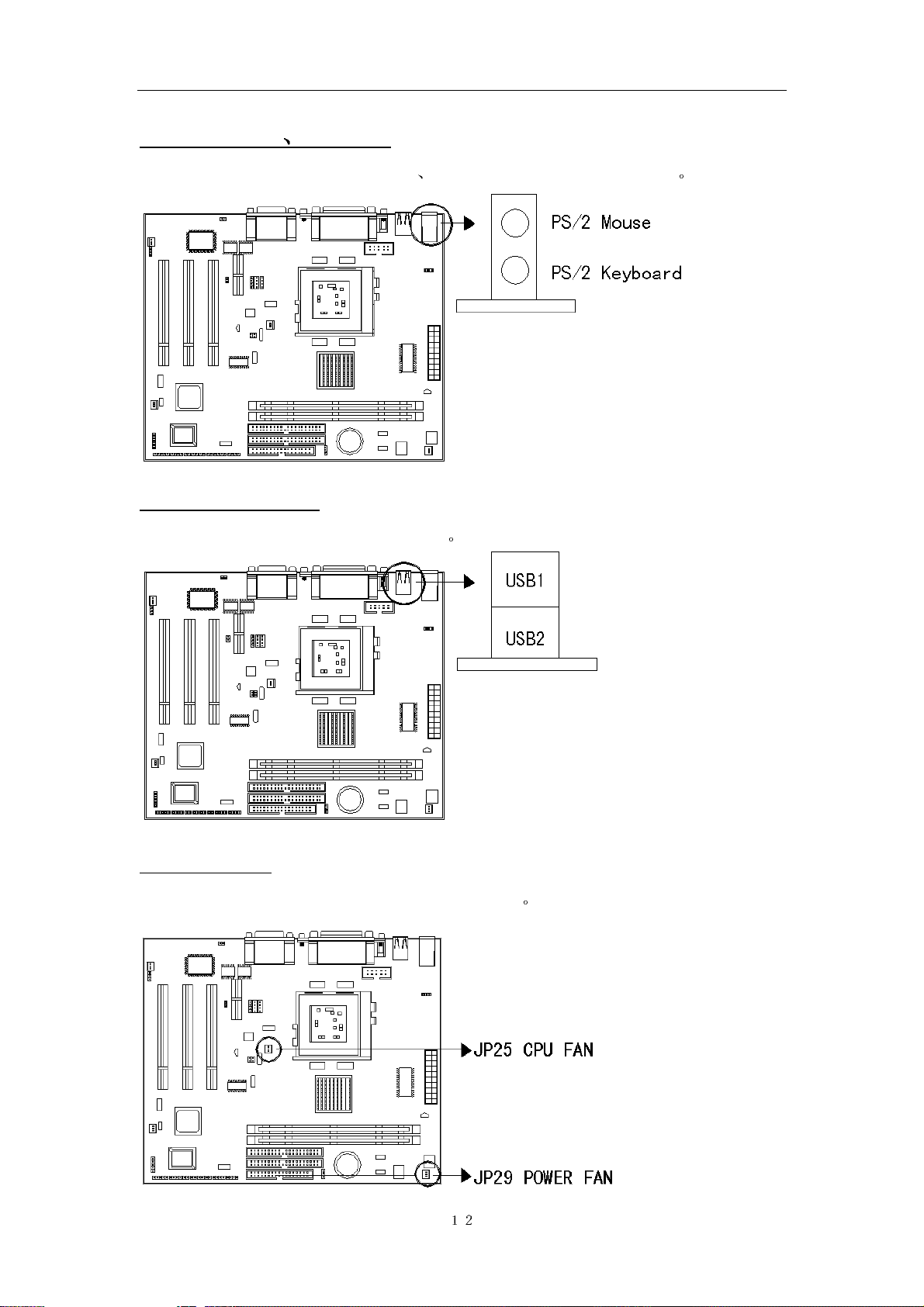

2-9 PS/2

将 PS/2 鼠标连接至板上 6-pin 接口 将 PS/2 键盘连接至板上 6-pin 接口

2-10 USB

将您的 USB 设备连接到板上 USB 接口

鼠标 键盘接口

设备接口

风扇接头

2-11

将 CPU 和机箱风扇线连接至如下所示的风扇接头

- -

F-05

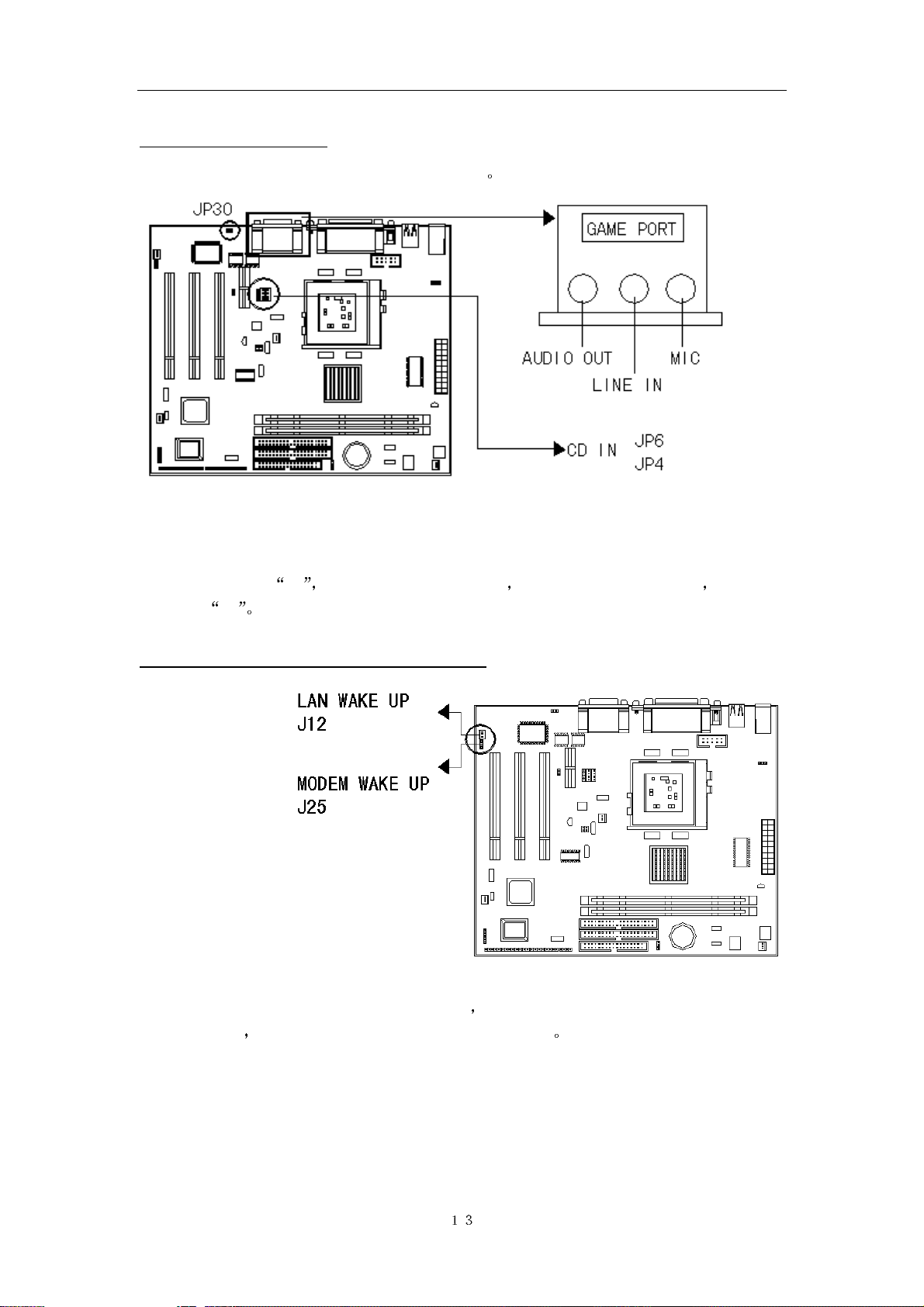

2-12

话筒兼容性跳线-JP30

线设置为 关

音频/游戏接口

将您的音频设备连接至如下所示的音频接口

跳线默认值为

开 能适应市面最常见的话筒 但是如果安装中出现问题

请将跳

2-13

/MODEM 连接

网络唤醒和

如果您有支持唤醒功能的网卡或 MODEM

MODEM

您就可以使用相应软件来进行远程启动了

唤醒接口

您可以用一条 4Pin 电缆将此接口与网卡

- -

F-05

第三章

BIOS 设置

3-1 如何进入 BIOS 设定

3-1.1 简 介

本章内建在 ROM BIOS 中的 BIOS Setup 程序
统配置
信息

3-1.2 开始 Setup

信息并开始检查和配置系统的过程
操作系统并转而控制它

此特殊信息储存在以电池供电的 RAM 里 这样当关掉电源时它仍能保留 Setup

本章的其它部分将引导您贯穿使用 Setup 来配置系统的过程

当您的计算机初次上电时 BIOS 就立刻被激活了

当控制 BIOS 时, 以下两种方法之一均能激活 Setup 程序

统接通以后马上按<Del>, 或者

1

通电自检过程中当屏幕底部短暂地出现以下信息时 按<Del>键

2

这个 Setup 程序允许用户修改基本系

当此过程完成时

BIOS 阅读包含在 CMOS 里的系统

BIOS 将在其中的一个磁碟上搜索

Press DEL to enter SETUP

如果在您回应之前信息就消失了 而您仍想进入 Setup 可关闭系统然后打开或者按
机箱上的
键来重新启动
息

您将被再次要求

RESET 按钮重新启动系统再试一次 您还可同时按<Ctrl><Alt> 和<Delete>

如果您不能在恰当的时间内按键且计算机没有启动 就会出现一个错误信

PRESS F1 TO CONTINUE DEL TO ENTER SETUP

3-1.3 使用 Setup

一般来说
键来改变参数设置
程序下使用键盘的细节

按 键 功 能
向上的箭头 移到前一项
向下的箭头 移到下一项
往左的箭头 移到左边的顶目 菜单栏
往右的箭头 移到右边的顶目 菜单栏

您可使用方向键来加亮选项 按<Enter>来选择 用 PageUp 和 PageDown

帮助按<F1> 按<Esc>退出 以下表格为您提供更多的有关怎样在 Setup

- -

F-05

Esc 主菜单: 不存盘退出

子菜单: 退出当前面至下一个更高级的菜单

Move Enter 移至您想要的项目
PgUp 键 增加数值或变化
PgDn 键 减少数值或变化
+ 键 增加数值或变化

- 键 减少数值或变化
Esc 键 主菜单—不保存对 CMOS 修改并退出

状态页面设置菜单和选择页面设置菜单—退出当前页返回主菜单
F1 键 Setup 浏览键的普通帮助
F5 键 从 CMOS 里载入先前值
F6 键 从 BIOS 默认表格里载入故障保险默认值
F7 键 载入最优化的默认值
F10 键 保存所有的 CMOS 修改并退出

表格 1 图标符号键

3-1.4 浏览菜单栏

 使用左或右方向键选择您想进入的菜单

 显示一个子菜单

<Enter>

所有的子菜单都标有一个 “” 指示字符

使用方向键将光标移动至您想要的菜单 然后按回车键

3-2 取得帮助

按 F1 弹出一个小的帮助窗口描述应使用的适当的键和加亮项目的可能的选择 按

<Esc>或再按一次 F1 键来退出帮助窗口

在有问题的情况下:

如果, 对 Setup 做了修改并保存后, 您发现您的计算机再不能启动, BIOS 支持一个对

CMOS 设置的替换值

注意 您最好只改变完全了解的设置 为此, 我们强烈建议您不要对芯片的默认值作任

何修改
和可靠性的设置

这些默认值已经过 Aw ar d 和系统制造商的反复调试 能提供绝对最高的性能

它将您的系统恢复至默认值

3-3 主菜单

您一旦进入 BIOS CMOS 设置实用程序, 屏幕上将出现主菜单 主菜单允许您从几个
设置功能和两个退出选项里选择
菜单

使用箭头键来选择项目并按回车键<Enter>接受并进入主

- -

F-05

CMOS Setup Utility - Copyright ( C ) 1984-1998

Standard CMOS Feature

Advanced BIOS Feature

Advanced Chipset Feature

Integrated Peripherals

Power Management Setup

PnP/PCI Configurations

Frequency/Voltage Control

Esc : Quit ↑ ↓ ← → : Select Item

F10 : Save & Exit Setup

Time, Date, Hard Disk Type….

Standard CMOS Feature 标准 CMOS 特性

Advanced BIOS Feature

Advanced Chipset Feature

高级 BIOS 特性

高级芯片组特性

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

Integrated Peripherals

Power Management Setup

PnP/PCI Configurations

Frequency/Voltage Control

Load Fail-Safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password

Save & Exit Setup

Exit Without Saving

注意在屏幕底部会出现每个加亮选项的描述

3-4 设置项目

主菜单包含以下主要设置目录

综合外围设置

电源管理设置

即插即用与 PCI 配置

频率/电压控制

载入故障保险默认值

载入最优化默认值

设置管理员密码

设置用户密码

存盘退出

不存盘退出

3-4.1 标准 CMOS 特性

进入此菜单可进行基本的系统配置

- -

F-05

3-4.2 高级 BIOS 特性

进入此菜单来为您的系统设置高级功能

3-4.3 高级芯片特性

进入此菜单来改变芯片组寄存器的数值并优化您的系统性能

3-4.4 综合外围设置

进入此菜单来指定您的综合外围设置

3-4.5 电源管理设置

进入菜单来指定您的电源管理设置

3-4.6 即插即用与 PCI 配置

进入您的系统支持即插即用/PCI 时会有此项目出现

3-4.7 频率/电压控制

进入此菜单来指定您的频率/电压设置

3-4.8 载入故障保险默认值

进入此菜单载入实现系统最低的/稳定的性能表现的 BIOS 默认值

3-4.9 载入最优化默认值

进入此菜单来载入工厂为最优化的系统操作性能而设置 BIOS 默认值
计为最大的性能表现自定义 BIOS

3-4.10 管理员/用户密码

使用此菜单来设置用户与管理员密码

3-4.11 存盘退出

保存对 CMOS 值的修改并退出设置

3-4.12 不存盘退出

不保存对 CMOS 值的修改并退出设置

3-5 标准 CMOS 设置

在标准的 CMOS 设置菜单里的项目被分为 10 种

但厂方有权为了适应自己的需要而改变这些默认值

每种包括不可变

Awa rd 已经设

一个或多个设置

- -

F-05

项目 使用箭头来加亮项目然后使用<PgUp>或<PgDn>键来选择在每一选项里您想要的值

Standard CMOS Features

Date:

Mon, Feb 8 1999

Time: 16:19:20

 IDE Primary Master 2557 MB
 IDE Primary Slave None
 IDE Secondary Master None
 IDE Secondary Slave None

Drive A

1.44M, 3.5 in.

None

Video EGA/VGA
Halt On All Errors

Based Memory 640K
Extended Memory 64512K
Total Memory 65536K

Item Help

__________________________

Menu Level 

Change the day, month,
year and century

↑↓←→Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5:Previous Values F6:Fail-safe defaults F7:Optimized Defaults

图 1 主菜单

主菜单选项

3-6

此表显示您可在主菜单上所做的选择

项 目 选 项 描 述

Date

(日期)

Time

时间

IDE Primary Master

IDE0 主盘

IDE Primary Slave

IDE0 辅盘

Month(月) DD (日) YYYY(年) 选择系统日期 注意当您设置

日期时 星期 会自动改变

HH 时

: MM（分 : SS（秒

选项在它的子菜单里

(见表 3里的描述)

选项在它的子菜单里

(见表 3里的描述)

设置系统时间

按 <Enter> 键入详细的子菜
单选项
按 <Enter>键入详细的子菜单
选项

- -

F-05

IDE Secondary Master

IDE1 主盘

IDE Secondary Master

IDE1 辅盘

Drive A

Drive B

驱动 B

Video

Halt On

显示器类型

Base Memory

常规内存

Extended Memory

扩展内存

Total Memory N/A 显示可利用的系统总内存

错误中断

EGA/VGA

All Errors

选项在它的子菜单里

(见表 3里的描述)

选项在它的子菜单里

(见表 3里的描述)

None (没有)

360K, 5.25 in

1.2M, 5.25 in

720K, 3.5 in

1.44M, 3.5 in

2.88M, 3.5 in

CGA 40

CGA 80

MONO

任何错误

No Errors

All, but Keyboard 除键盘外

All, but Diskette 除磁盘外

All, but Disk/Key

N/A 显示启动过程中检测到的常规

N/A 启动过程中检测到的扩展内存

表 2 主菜单选项

按 <Enter>键入详细的子菜单
选项

按 <Enter>键入详细的子菜单
选项
选择安装在您系统里的软驱类
型

选择默认的视频设备

选择您想要 BIOS 中止通电自
检程序的状况并通知您

内存的数额

的数量

3-7 IDE

适配器

IDE 适配器控制硬盘驱动器 使用一个分开的子菜单来配置每一个硬盘驱动

图 2 显示 IDE 第一主盘子菜单

CMOS Setup Utility – Copyright © 1984-1998 Award Software

IDE Primary Master

- -

F-05

IDE HDD Auto-Detection Press Enter

IDE Primary Master Auto 2557 MB
Access Mode Auto

Cylinder 4956
Head 16
Precomp 0
Landing Zone 4955
Sector 63

Item Help

Menu Level 

To auto-detect the HDD’s
size, head... on this
channel

↑↓←→Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5:Previous Values F6:Fail-safe defaults F7:Optimized Defaults

图 2 IDE 第一主盘子菜单

使用图标符号键来浏览主菜单

并退出到主菜单 使用表 3 来配置硬盘

项 目 选 项 描 述

IDE HDD Auto-detection

IDE 硬盘自动检测

按<Enter> 按回车键<Enter>自动检测此

通道上的 HDD。如果检测成功,
它将填满此菜单上的剩余的项
目

IDE Primary Master

第一个 IDE 通道主盘

None (无)

Auto (自动)

Manual (手动)

选择手动
上的剩余项目, 选择已安装磁
盘的类型

manual”设置此屏幕

用户硬盘类型"User
Type" 将让您选择磁柱和磁头
数等
注意 硬盘写前补偿
PRECOMP=65535 意味着没
有!

Capacity

（容量）

自动显示您的磁盘驱动

大小

磁盘驱动容量 (近似值)。 注
意此大小通常比由硬盘检查系
统给的格式化的磁盘要稍大一
点 。

Access Mode

存取模式

Normal (正常模式)

LBA

式

逻辑块地址模

选择此硬盘的存取模式

Large (大硬盘模式)
Auto (系统自动选择模式)

只有“IDE Primary Master” 项设置为 “Manual”时, 以下选项才可选

Cylinder

磁柱

Head

(磁头)

Min = 0

Max = 65535

Min = 0

Max = 255

为此硬盘设置磁柱数

设置读/写磁头数

Precomp Min = 0 **** 警告: 设置值 65535 意

- -

F-05

硬盘写前补偿

Landing zone

磁头停放区

Sector

(扇区)

高级

3-8

此选项允许您为实现基本操作配置您的系统
序, 键盘操作, 安全性

Virus Warning Enabled
CPU Internal Cache Enabled
External Cache Enabled
CPU L2 Cache ECC Checking Enabled
Quick Power On Self Test Disabled
First Boot device Floppy
Second Boot device HDD-0
Third Boot device Floppy
Boot other device Disabled
Swap Floppy Drive Disabled
Boot Up Floppy Seek Disabled
Boot Up NumLock Status Off
Gate A20 Option Normal
Typematic Rate Setting Disabled
Typematic Rate (Chars/Sec) 6
Typematic Delay (Msec) 250
Security Option Setup
OS Select For DRAM > 64MB Non-OS2
Report NO FDD For Win 95 No

BIOS

CMOS Setup Utility – Copyright © 1984 – 1998 Award Software

Max = 65535 为没有硬盘

Min = 0

设置

Max = 65535

Min = 0

Max = 255

表 3 硬盘选择

Advanced BIOS Features

****

每一磁道的扇区数

您有机会选择系统的默认速度, 启动顺

Item Help
_____________________

Menu Level

Allows you to choose the
VIRUS warning feature
for IDE Hard Disk boot
sector protection. If
this function is enabled
and someone attempt to
write data into this
area, BIOS will show a
warning message on
screen and alarm beep

↑↓←→Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5:Previous Values F6:Fail-safe defaults F7:Optimized Defaults

- -

F-05

Virus Warning 病毒防御

CPU Internal Cache CPU 内部缓存

External Cache 外部缓存

CPU L2 Cache ECC Checking
Quick Power On Self Test 快速通电自检

First Boot device Floppy

Second Boot device HDD-0

Third Boot device Floppy

Boot other device Disabled

Swap Floppy Drive Disabled

Boot Up Floppy Seek Disabled

Boot Up NumLock Status 启动数字锁定键 NumLock 功能

Gate A20 Option Normal

Typematic Rate Setting 按键反应速率设置

Typematic Rate (Chars/Sec) 设置按键速率

Typematic Delay (Msec) 按键延迟

Security Option 启动密码方式

OS Select For DRAM > 64MB 内存超过 64MB 时的操作系统选择

Report NO FDD For Win 95 No

3-8.1 病毒防御

允许您为 IDE 硬盘启动扇区保护设置病毒防御功能

启动此功能当硬盘的启动区或分

区表被改写时, BIOS 将在屏幕上显示出一个警告信息并发出报警蜂鸣声

Enabled

开启

无论什么访问启动扇区或硬盘分区表时

系统启动引起一个报警信息

出现, 自动激活此功能

Disabled

关闭

无论什么访问启动扇区或硬盘分区表时没有报警信息出现

3-8.2 CPU 内部/外部缓存

此两选项加速内存存取

然而, 它起决于 CPU/芯片组设计

默认

Enabled

Disabled

开启

Enable cache (开启缓存)

关闭

Disable cache(关闭缓存)

3-8.3 CPU L2 缓存 ECC 校验

此项允许您开启/关闭 CPU L2 缓存 ECC 校验

选项有

Enabled

开启

Disabled

关闭

- -

F-05

3-8.4 Quick Power on Self Test (快速通电自检)

此选项加速您给计算机通电之后的通电自检(POST)

自检时 BIOS 将缩短或跳过一些检测项目

Enabled (开启) Enable quick POST(开启快速通电自检)
Disabled(关闭) Normal POST(正常通电自检)

3-8.5 第一 / 第二 / 第三 / 其它启动设备

BIOS 试图按所选择的顺序从这些设备里载入操作系统

选项有:软盘 Floppy, LS/ZIP, HDD, SCSI, CDROM, Disabled

3-8.6 交换软驱盘符

如果系统有两个软驱, 您可交换逻辑驱动器的名称分配

选项有

开启 Enabled /关闭 Disabled

3-8.7 启动软盘搜索

在启动过程中搜索磁盘驱动

选项有

开启 Enabled /关闭 Disabled

关闭此功能将提高启动速度

如果设至 Enabled 开启 通电

关闭

3-8.8 启动数字锁定状态

此选项可选择开机后小键盘区数字锁定的初始状态

选项有

开启 Enabled/关闭 Disabled

3-8.9 GA20 选项

选择是芯片组还是键盘控制器控制 GateA20

Normal 键盘控制器上的一个插针控制 GateA20

快速

Fast

让芯片组控制 GateA20

3-8.10 按键速率设置

开启此功能时

选项有

开启(Enabled) / 关闭(Disabled)

3-8.11 按键速率

可选择按键速率与按键延时

字符/秒

设置当您按下键不动时一秒钟内可重复输入的次数

选项有

6 8 10 12 15 20 24 30

Enabled 为数字 Disabled 为方向

3-8.12 按键延时

毫秒

当您按下键不动后至它开始重复击键之前的延迟时间

选项有

250 500 750 1000

- -

F-05

3-8.13 安全选项

每次系统启动或当您仅进入设置时选择是否要求输入密码

System

系统

Setup

设置

注意 如果需要关闭启动密码方式

3-8.14 DRAM>64MB 的 OS 选择

选择系统内存大于 64MB 的操作系统

选项有

3-8.15 W95 无 FDD 报告

进入 Windows 操作系统后是否检测软驱

选项有

如果没有立即输入正确的密码, 系统将不启动而且拒绝对 Setup 的访问

如果没有立即输入正确的密码, 系统启动但是拒绝对 Setup 的访问

在主菜单选择密码设置 PASSWORD SETTINGS
然后您被要求输入密码 不要键入任何东西只按回车键<Enter> 它将关闭启动
密码方式 一旦关闭此方式 系统将顺利启动您也可自由进入 Setup

Non-OS2, OS2 .

Yes(是), NO(否)

高级芯片功能/综合外围设置

3-9

CMOS Setup Utility – Copyright © 1984 – 1998 Award Software

Advanced Chipset Features

SDRAM CAS Latency Time 3
SDRAM Cycle Time Tras/Trc 5/7
SDRAM Address Setup Time 1
SDRAM RAS-to-CAS Delay 3
SDRAM RAS Precharge Time 3
System BIOS Cacheable Disabled
Video BIOS Cacheable Disabled
Memory Hole At 15M-16M Enabled
Delay Transaction Disabled
On-Chip Video Window Size 64MB
* Onboard Display Cache Setting *
CAS# Latency 3
Paging Mode Control Fast

RAS-to-CAS Override Fast

RAS# Timing Fast
RAS# Precharge Timing Fast

Item Help
_____________________
Menu Level 

↑↓←→Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5:Previous Values F6:Fail-safe defaults F7:Optimized Defaults

- -

F-05

此部分允许您在已安装的芯片的指定性能的基础上配置系统 本芯片管理总线速度和
访问系统内存资源
通讯
提供了最好的操作条件
数据丢失

必须声明的是这些数据项不需要变更 已经选择了默认设置 因为它们为您的系统

例如 DRAM 和外部缓存 它还协调常规 ISA 总线和 PCI 总线之间的

您唯一需要考虑做出任何改变的时候是如果您发现在使用系统时

3-10 DRAM

第一芯片组设置处理 CPU 访问 DRAM 默认定时已经过仔细选择并且只有数据丢失
时才应更改
慢一点的内存芯片上保持数据的完整性可能要求更大的延时

3-10.1 SDRAM CAS 等待时间

当安装有同步 DRAM 时

选项有

3-10.2 SDRAM 周期 Time Tras / Trc

选择 SCLK 数作为访问周期

选项有

3-10.3 SDRAM 地址设置

此项控制地址设置至 SDRAM 定时

选项有

设置

这类情况可能正好发生在如果您的系统安装有混速 DRAM 芯片 这样为了在

CAS 等待时间的频率周期数取决于 DRAM 定时

2 3

5/7 6/8

1 2

3-10.4 SDRAM RAS 至 CAS 延时

此项让您在 CAS 和 RAS 信号之间插入一个定时延时
新 快 Fast 提供更快的性能 而慢 Slow 提供更稳定的性能 此项仅适用于当系统里安装
有同步 DRAM 时

选项有

3-10.5 SDRAM RAS 预充电时间

如果允许 RAS 用一个不充足的周期数累计它在 DRAM 刷新之前的电荷
不完全而且 DRAM 可能不能保留数据 快 Fast 提供更快的性能 而慢 Slow 提供更稳定的
性能

3-10.6 系统 BIOS 高缓冲

能

此项仅适用于当系统里安装有同步 DRAM 时

选项有

选择 Enabled 允许系统 BIOS ROM 的超高速缓存在 F000h-FFFFFh

然而

如果有任何程序改写这个存储区域

2 3

2 3

可能导致一个系统错误

用于当 DRAM 写 读或重新刷

刷新也许会

导致更好的系统性

- -

F-05

视频 BIOS 超高速缓存
性能

3-10.7 15M-16M 内存洞

需要使用此区域系统内存外围设备的用户信息通常讨论他们的内存要求

3-10.8 延时处理

规格版本 2.1 的一致性

3-10.9 芯片上视窗大小

然而

选项有

您可为 ISA 适配器 ROM 保留此区域的系统内存

选项有

芯片组有一个嵌入式的 32 位写缓冲支持延时处理周期

选项有

为使用 VGA 驱动选择芯片上视窗大小

如果有任何程序改写这个存储区域

Enabled(开启) Disabled(关闭)

Enabled

Enabled(开启) Disabled(关闭)

选择

开启

开启 允许视频 BIOS 超高速缓存 导致更好的系统

可能导致一个系统错误

当本区域被保留时 它不能被缓冲

Disabled

关闭

选择开启 Enabled 支持与 PCI

选项有

3-11

3-11.1 CAS#延时

3-11.2 页面模式控制

3-11.3 RAS-至-CAS 替换值

板上显示缓冲区设置

设置板上显示缓存速度

选择本地内存频率周期

选项有 2

选择页面模式控制

选项

选择显示缓存时钟周期控制

32MB 64MB Disabled

3

快 慢

关闭

选项有

3-11.4 RAS#定时

此项控制 RAS#

选项有

快 慢

快 慢

并刷新 RAS#延时 在本地内存时钟

- -

F-05

3-11.5 RAS#预充电定时

此项控制 RAS#预充电

选项有

3-12

Init Display First PCI Slot
AC97 Audio

AC97 Modem

IDE HDD Block Mode Enabled

Onboard Serial Port 2 2F8/IRQ3

综合外围设备的设置

OnChip Primary PCI IDE Enabled
OnChip Secondary PCI IDE Enabled
IDE Primary Master PIO Auto
IDE Primary Slave PIO Auto
IDE Secondary Master PIO Auto
IDE Secondary Slave PIO Auto
IDE Primary Master UDMA Auto
IDE Primary Slave UDMA Auto
IDE Secondary Master UDMA Auto
IDE Secondary Slave UDMA Auto
USB Controller Enabled
USB Keyboard Support Enabled

Onboard FDC Controller Enabled
Onboard Serial Port 1 3F8/IRQ4

快 慢

CMOS Setup Utility – Copyright © 1984 – 1998 Award Software

Enabled

Enabled

在本地内存时钟

Integrated Peripherals

Item Help
___________________
Menu Level 
If your IDE hard
drive supports block
mode select Enabled
for automatic
detection of the
optimal number of
block read/write per
sector the drive can
support

↑↓←→ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5:Previous Values F6:Fail-safe defaults F7:Optimized Defaults

3-12.1 Onchip Primary /Secondary PCI IDE (芯片内部第一/二个 PCI IDE)

综合外围控制器包括一个支持两个 IDE 通道的 IDE 界面
一个通道

选项有

Enabled, Disabled

- -

选择 Enabled 分别启用每

F-05

3-12.2 IDE Primary / Secondary Master/Slave PIO (第一/二个 IDE 通道的主/从硬盘 PIO

方式)

四个 IDE PIO (可程式化的输入/输出) 区段让您为四个 IDE 设备中的每一个分别设置
一个板上 IDE 界面支持的 PIO 模式
统自动决定每一设备的最佳模式

模式 0-4 成功地提供加强的性能 在自动模式里 系

选择有

Auto Mode0 Mode1 Mode2 Mode3 Mode4

3-12.3 第一/二个 IDE 通道的主/从硬盘 UDMA

仅当您的 IDE 硬盘驱动支持且操作环境包括一个 DMA 驱动时
组 IDE 总线主驱动

UDMA/33

选项有

选择自动启动 BIOS 支持

Auto(自动) Disabled(关闭)

Ultra DMA/33 才可能执行

如果您的硬驱和您的系统软件都支持

3-12.4 USB 控制器

选择 Enabled 如果您的系统包含一个通用的串行总线 USB
围设备

3-12.5 USB 键盘支持

选项有

Enabled Disabled.

如果您的系统包含一个通用的串行总线

USB

控制器并且您有一个 USB 键盘选择

Enabled

选项有

Enabled

开启

Disabled.

关闭

W95 OSR2 或一个三

控制器并且您有 USB 外

3-12.6 初始化的显示设备

此项允许您决定是否首先启用 PCI 还是芯片内 VGA

选项有

PCI 槽 Onboard

板上

3-12.7 AC97 Audio 音频/Modem

此项允许您决定开启/关闭 810 芯片组系列

选项有

Enabled

开启

Disabled

支持 AC97 音频/Modem

关闭

3-12.8 IDE HDD 硬盘区传输模式

此传输模式又叫块传输
式

大部分新驱动支持 选择 Enabled 来自动检测每一扇区驱动可支持的最佳块读/写数
额

选项有

Enabled

多重指令或多扇区读/写 如果您的 IDE 硬盘驱动支持传输模

开启

Disabled

关闭

- -

F-05

3-12.9 板上 FDC 控制器

如果您的系统有软盘控制器
如果您的系统和 FDD 都没有安装软驱

选项有

3-12.10 板上串行端口 1/2

为第一或第二个串行端口选择一个地址和相应的中断

选项有

3-13

电源管理设置

电源管理设置允许您用自己的方式使用计算机时将系统配置至最有效地省电

ACPI function Enabled
Power Management User Define
Video Off Method V/H
SYNC_Blank
Video Off In Suspend Suspend ->
Off
Suspend Type Stop Grant
MODEM Use IRQ 3
Soft-Off by PWRBTN Delay 4 Sec
CPU THRM-Throttling 25.0%

** Reload Global Timer Events **
Primary IDE 0 Disabled
Primary IDE 1 Disabled
Secondary IDE 0 Disabled
Secondary IDE 1 Disabled
FDD, COM, LPT Port Disabled
PCI PIRQ [A-D]# Disabled

Enabled

3F8/IRQ4 2E8/IRQ3 3E8/IRQ4, 2F8/IRQ3, Disabled, Auto

CMOS Setup Utility – Copyright © 1984 – 1998 Award Software

开启

, Disabled

安装在系统板上并且您希望使用它 选择 Enabled

FDD

选择 Disabled.

关闭

Power Management Setup

Item Help
______________________
Menu Level 

↑↓←→Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5:Previous Values F6:Fail-safe defaults F7:Optimized Defaults

3-13.1 ACPI 功能

此项允许您开启/关闭高级配置和电源管理

选项有

Enabled, Disabled.

- -

ACPI

F-05

3-13.2 电源管理

此项允许您选择省电类型

DD 断电

1

眠模式

2

暂停模式

3

电源管理有四种选择

Disable (默认值) 无电源管理

或程度

并且它直接与以下模式有关

三种已经有固定模式设置

关闭所有四种模式

最小省电 最小电源管理 睡眠模式 = 1 小时 待机模式= 1 小时, 中止模式 =

1 小时, HDD 断电 = 15 分钟

最大省电 最大电源管理—仅适用于 SL CPU 睡眠模式= 1 分钟., 待机模式

= 1 分钟., 中止模式 = 1 分钟, HDD 断电= 1 分钟

用户定义 允许您个别地设置每一模式 当开启此模式时, 每个范围从 1 分钟

至 1 小时
式

除 HDD 断电的范围是从 1 分钟到 5 分钟 并关闭此模

3-13.3 屏幕关闭模式

此模式决定显示器不显示时的状态

V/H SYNC+Blank

空白

Blank Screen

黑屏

此选项将导致系统关闭垂直和水平的同步端口并改写视频缓冲器

此选项仅改写视频缓冲器

DPMS 初始显示电源管理信号

3-13.4 屏幕暂停模式

它决定显示器空白时的状态

选项有

Yes, No

3-13.5 中止类型

选择中止类型

选项有

PWRON 中止

停止

3-13.6 MODEM 使用 IRQ

它决定 MODEM 能用的 IRQ

选项有

3 4 5 6 7 9 10 11 NA

- -

F-05

3-13.7 停滞模式

当此功能开启

选项有

3-13.8 HDD 断电

当此功能开启 在系统休止状态的给定时间以后 硬盘驱动将被断电而所有的设备保
持运行状态

选项有

3-13.9 Soft-Off by PWRTN

按住电源键 4 秒多钟

选项有

3-13.10 CPU THRM-Throttling(CPU 减速)

选择 CPU 减速速率

选项有

Enabled

Enabled

延迟 4 秒(Delay 4 Sec) 即时关闭(Instant-Off)

25.0%, 37.5%, 50.0%, 62.5%, 75.0%, 87.5%

在系统休止状态的给定时间以后 所有设备除了 CPU 外都将关闭

开启

开启

当系统有

Disabled

Disabled

关机方式

关闭

关闭

悬挂方式 时强迫系统进入关机状态

3-14 PM Events

PM Events 能阻止系统进入省电模式或从这种状态将系统唤醒

 第一个 IDE0

 第一个 IDE1

 第二个 IDE0

 第二个 IDE1

 FDD, COM, LPT 端口

 PCI PIRQ

A-D #

- -

F-05

3-15 PCI Configuration Setup(

此部分描述 PCI 总线系统的配置

交流的时候它允许 I/O 设备以接近 CPU 本身的速率运行

强烈建议仅有经验的用户才可对默认设置做任何修改

CMOS Setup Utility – Copyright © 1984-1998 Award Software

PnP OS Installed No

Reset Configuration Data Disabled

Resources Controlled By Manual

 IRQ Resources Press Enter
 DMA Resources Press Enter
 Memory Resources Press

Enter

PCI/VGA Palette Snoop Disabled

即插即用与

PCI 是一个系统

PnP/PCI Configurations

配置设置

PCI

当 I/O 设备和它自己的特殊元件

此部分涉及到一些技术性的项目,

Item Help

-------------------­Menu Level 

Default is Disabled.
Select Enabled to
reset Extended System
Configuration
Data(ESCD) when you
exit Setup if you have
installed a new add-on
and the system
reconfiguration has
caused such a serious
conflict that the OS
cannot boot

)

↑↓←→Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5

3-15.1 PNP OS Installed(安装即插即用 OS)

3-15.2 Reset Configuration Data(重新设置配置数据)

经导致了一个让操作系统不能启动的严重冲突
置扩展系统配置数据(ESCD)

Previous Values F6:Fail-safe defaults F7:Optimized Defaults

此项允许您决定是否安装即插即用 OS

选项有

正常情况下, 您关闭此功能

选项有

YES, NO

如果您安装了一个新的外接式附件且系统的重新配置已

Enabled, Disabled

当您退出 Setup 时选择 Enabled 来重新设

- -

F-05

3-15.3 Resource controlled by

一个 Award 的即插即用 BIOS 有自动配置所有的引导程序和即插即用可兼容设备的能
力

但是, 这种能力并不意味着什么除非您使用一个即插即用操作系统比如 Windows 95
如果您将此项设置为“手动”通过进入每一个子菜单选择指定的资源

选项有

3-15.4 IRQ 资源

当资源被手动控制, 分配每一系统中断一种类型, 由使用中断的设备类型决定

3-15.5 IRQ3/4/5/7/9/10/11/12/14/15 分配

此系统允许您决定 IRQ 分配至 ISA 总线不可用于任何 PCI 槽
原来的 PC AT 总线规格
的即插即用标准

选项有

3-15.6 DMA 资源

当资源被手动控制, 分配给每个系统 DMA 通道一种类型, 起决于使用 DMA 通道的设
备类型

ESCD (自动), Manual

设备的 PC/ISA 即插即用符合是否为 PCI 或 ISA 总线结构而设计

传统的 ISA 和 PCI/ISA 即插即用

资源控制

手动

(子菜单前加有

设备传统的 ISA 符合



)

3-15.7 DMA 0/1/3/5/6/7/分配

设备传统的 ISA 符合原来的 PC AT 总线规格 设备的 PC/ISA 即插即用符合是否为
PCI 或 ISA 总线结构而设计的即插即用标准

选项有

3-15.8 内存资源

此子菜单能让您控制内存资源

3-15.9 保留的内存基数

为传统的设备(非即插即用设备)保留一个低内存

选项有

3-15.10 保留的内存长度

为传统的设备(非即插即用设备)保留一个低内存长度

选项有

传统的 ISA 和 PCI/ISA 即插即用

C800 COM D800 DC00 D400 N/A

8K 16K 32K 64K

3-15.11 PCI/ VGA Palette Snoop

让此项 Disabled

选项有

Enabled Disabled

- -

F-05

3-16

3-16.1 自动检测

频率/电压控制

CMOS Setup Utility – Copyright © 1984-1998 Award Software

Auto Detect DIMM/PCI CMK Enabled

Spread Spectrum Modulated Disabled

CPU Speed

266Mhz(66x4)
CPU Ratio X
3

CPU Frequency 66 MHz

↑↓←→ Move Enter: Select +/-/PU/PD: Value F10:Save ESC: Exit F1:General Help

F5:Previous Values F6:Fail-safe defaults F7:Optimized Defaults

Frequency/Voltage Control

Item Help

--------------------­Menu Level 

此项允许您开启/关闭自动检测 DIMM/PCI

选项有

3-16.2 已调制的扩展频谱

此项让您开启/关闭扩展频谱调制

选项有

3-16.3 CPU 速度

此项允许您选择 CPU 速度

3-16.4 CPU 倍频

此项允许您选择 CPU 倍频

3-16.5 CPU 外频

此项允许您选择 CPU 外频

3-17

默认菜单

Enabled Disabled

Enabled Disabled

从给您显示如下两种选择的主菜单选择 默认

- -

F-05

3-17.1 载入自动防故障装置默认

当您在此项上按回车键<Enter>时

载入自动防故障装置默认

按

3-17.2 载入最佳的默认值

当您在此项上按回车键<Enter>时 您得到一个类似以下信息的确认对话框

按

载入 BIOS 默认值以实现最稳定 最低的性能系统操作

Y

载入最佳默认值

Y 载入工厂为实现最佳性能系统操作而设置的默认值

3-18 Supervisor/User Password Setting

您可设置管理员或用户密码 或两者都设置 不同点在于:

3-18.1 管理员密码:

能进入和修改设置菜单的选项

3-18.2 用户密码:

您能进入设置,但是没有修改菜单的权利
屏幕中间将会出现以下信息来帮您创建一个密码

您得到一个类似以下信息的确认对话框

Y/N N

Y/N N

管理员/用户密码设置

当您选择此功能时,在您的

ENTER PASSWORD

键入密码, 最长可达 8 个字符, 并按回车键<Enter>
从 CMOS 存储器输入的密码 您被要求确认密码 再次键入密码按回车键<Enter> 您还可
以按<Enter>退出键取消选择不输入密码

不设密码
码的信息

当您被提示键入一个密码时只需按回车键<Enter>, 就不会出现一个确认密

一旦密码停用, 系统将启动且您能自由地进入 Setup

现在键入的密码将清除所有以前

PASSWORD DISABLED

当一个密码已经被启用时, 每次要进入 Setup 时您将被提示输入密码
许可的人修改您的系统配置的任何部分

另外, 当一个密码被启用时, 每次您的系统重新启动时您还能要 BIOS 要求输入一个
密码

全选项设置为系统
设置

这可防止未经许可的人使用您的计算机

您决定当在 BIOS 性能设置菜单以内和安全选项(见第三部分)时要求输入密码

System 时, 在启动和进入设置 Setup 时要求输入密码 如果设为

Setup , 仅当您想要进入设置 Setup 时才会有此要求

这阻止了未经

如果安

- -

F-05

3-19 Exiting Selecting

3-19.1 Save & Exit Setup

在此项上按回车键<Enter>请求确认:

退出选择

存盘并退出

Save to CMOS and EXIT Y/N Y

按 Y 保存在 CMOS 菜单里所做的选择 - 一个您关掉系统之后继续保留的存
储器的特殊部分
的系统

3-19.2 Exiting Without Saving

保存了数值以后 系统又重新启动

在此项上按回车键<Enter>请求确认:

下一次您启动计算机 BIOS 根据储存在 CMOS 里的 Setup 选择配置您

不存盘退出

Quit without saving Y/N Y

此项允许您不在 CMOS 里保存任何修改退出 Setup 以前的选择仍然有效 本选项退

出 Setup 实用程序并重新启动您的计算机

第四章

4-1 Win95\98\ME 下的安装:

4-1.1 驱动程序的安装

安装 INF 文件

a

运行 X:\INTEL810\INF 下的 infst_auto1

出现欢迎画面

b

单击 下一步

文件 开始安装驱动程序

- -

F-05

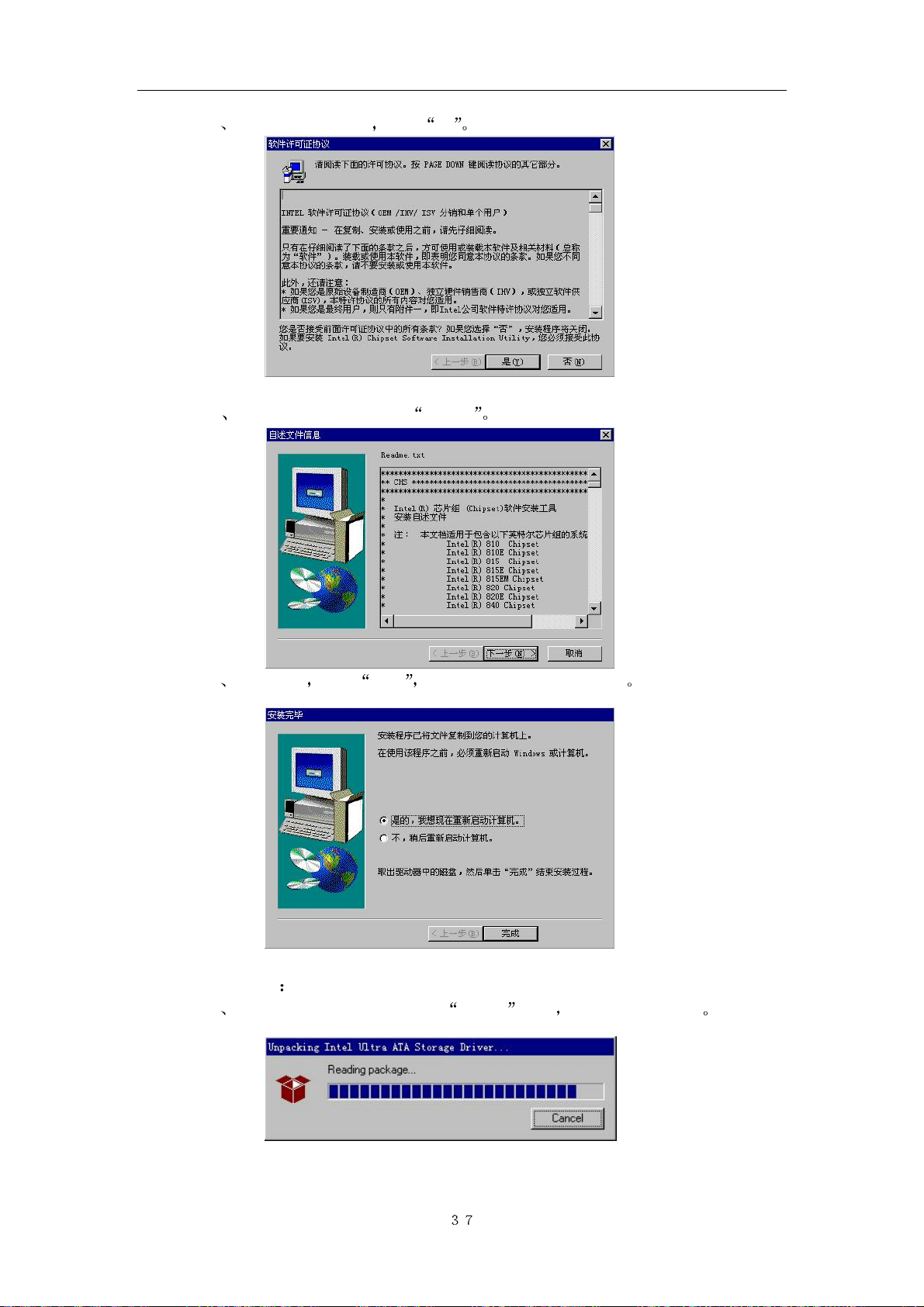

c 出现许可协议画面

d

出现自述文件画面,单击

单击 是

下一步

安装 IDE 驱动

e

完成安装

单击 完成 系统重新启动结束 INF 安装

运行 X:\INTEL810\IDE 下的 iata_cd

a

文件 开始安装驱动程序

- -

F-05

b 出现欢迎画面

单击 下一步

c 出现许可协议画面

单击 是

d

安装位置选择

选择正确后单击 下一步

e

程序组名称选择

选择正确后单击 下一步

- -

F-05

安装显示驱动

f

完成安装

单击 完成 系统重新启动结束 IDE 安装

运行 X:\INTEL810\GRAPHICS\Win9x 下的 setup

a

序

文件 开始安装驱动程

b

出现欢迎画面

单击 下一步

- -

F-05

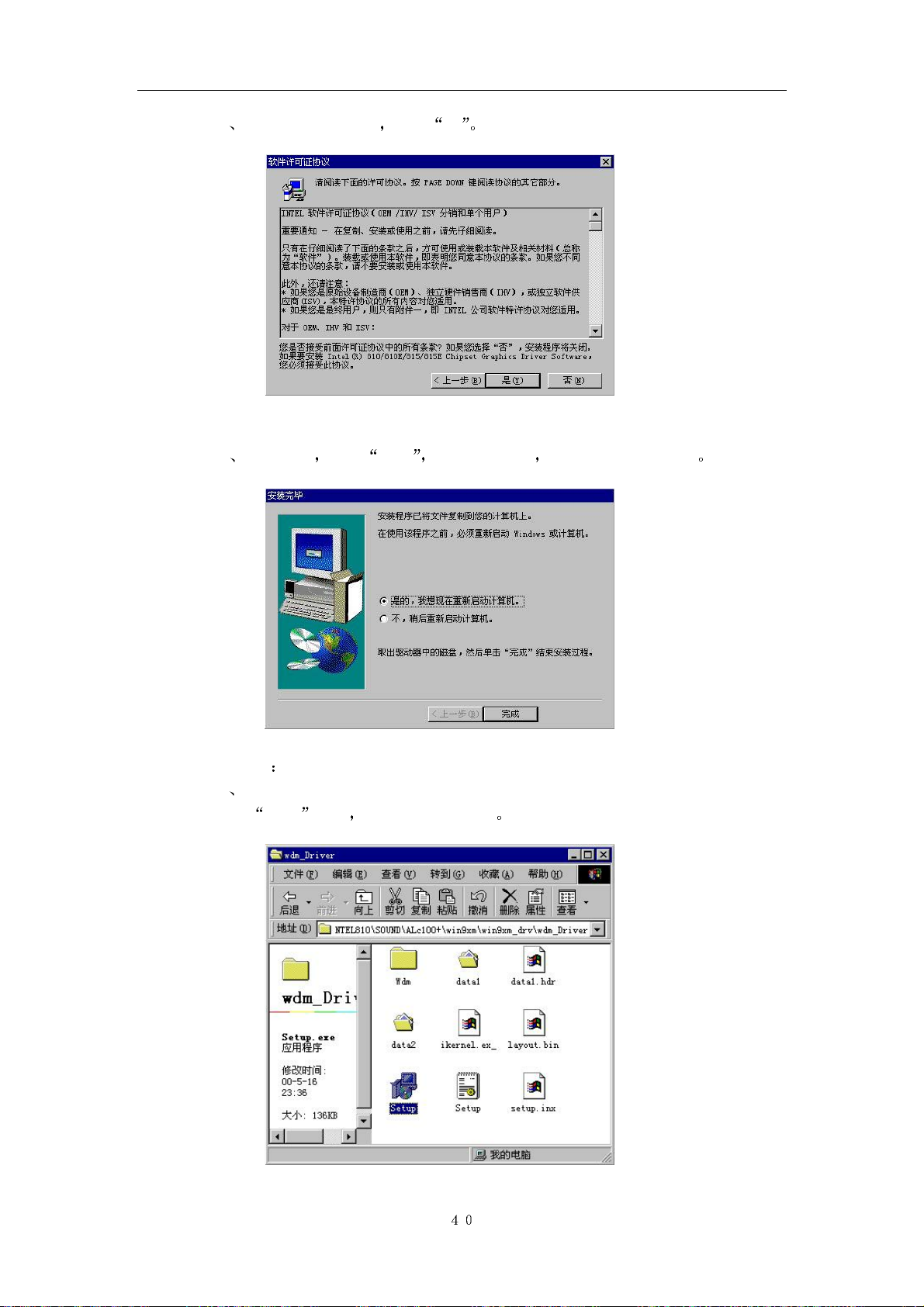

c 出现许可协议画面

完成安装

d

单击 完成 系统重新启动 结束显示驱动的安装

单击 是

安装声音驱动

a

运行 X:\INTEL810\sound \Alc100+\Win9xm\win9xm

_drv\wdm_Driver 下的

setup

文件 开始安装驱动程序

- -

F-05

c

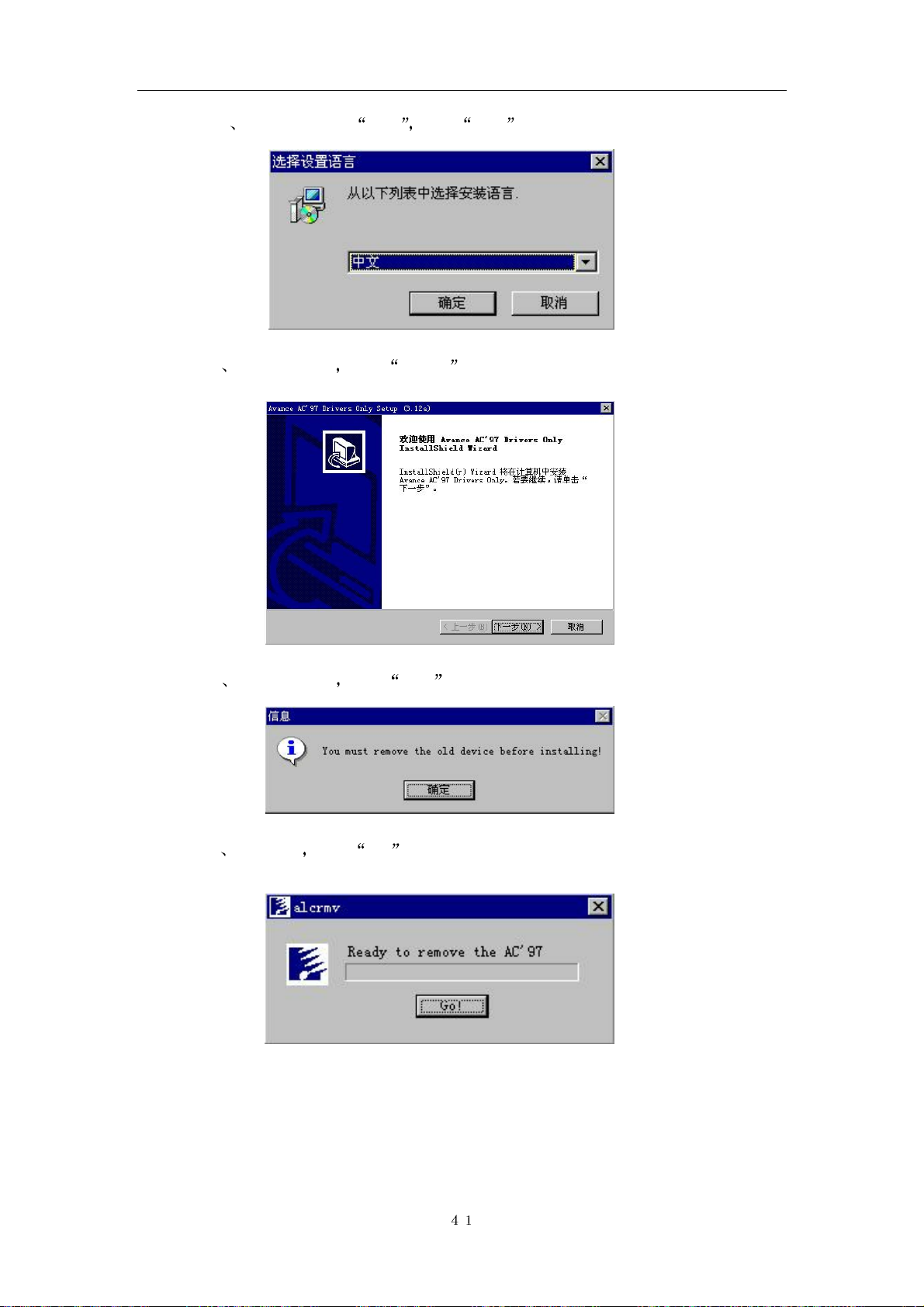

b 语言选择,选择

中文 单击 确定

出现欢迎画面 单击 下一步

在信息画面中 单击 确定

d

准备安装 单击

e

GO

- -

F-05

完成安装 单击 完成 系统重新启动 结束声音驱动的安装

f

-1.2 应用软件的安装

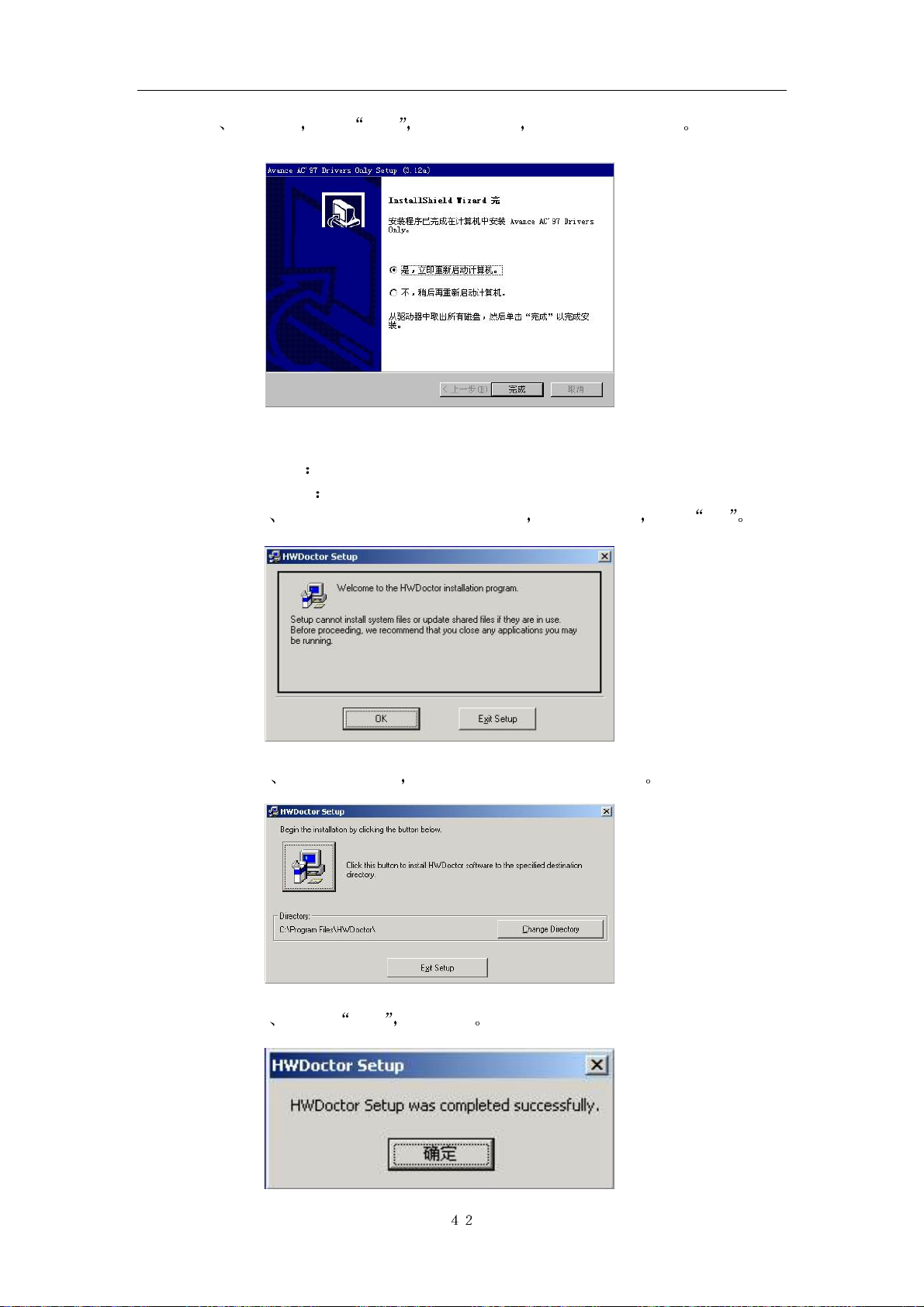

安装硬件医生4Hw

a

运行 X:\INTEL810\Hw\setup.exe

出现欢迎画面 单击

OK

b

安装位置选择

选择正确后单击大图标进行安装

c

单击

确定 完成安装

- -

F-05

安装声音控制软件 AVRACK

a

setup.exe

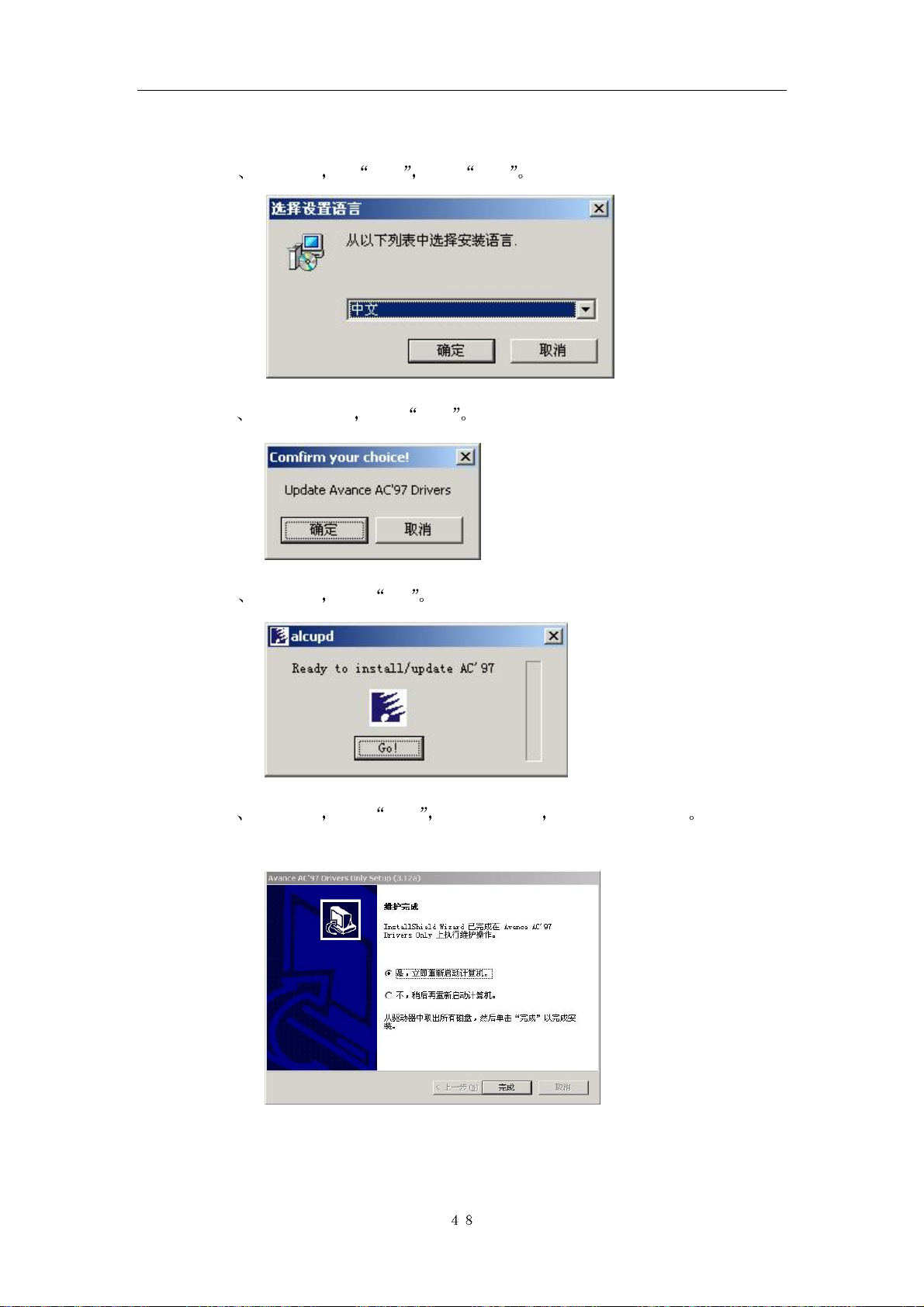

b

语言选择

运行 X:\INTEL810\Sound\Alc100+\Win9xm\Win9xm_ap\wdm_ap\

开始安装软件

选 中文 单击 确定

c

出现欢迎画面

单击 下一步

- -

F-05

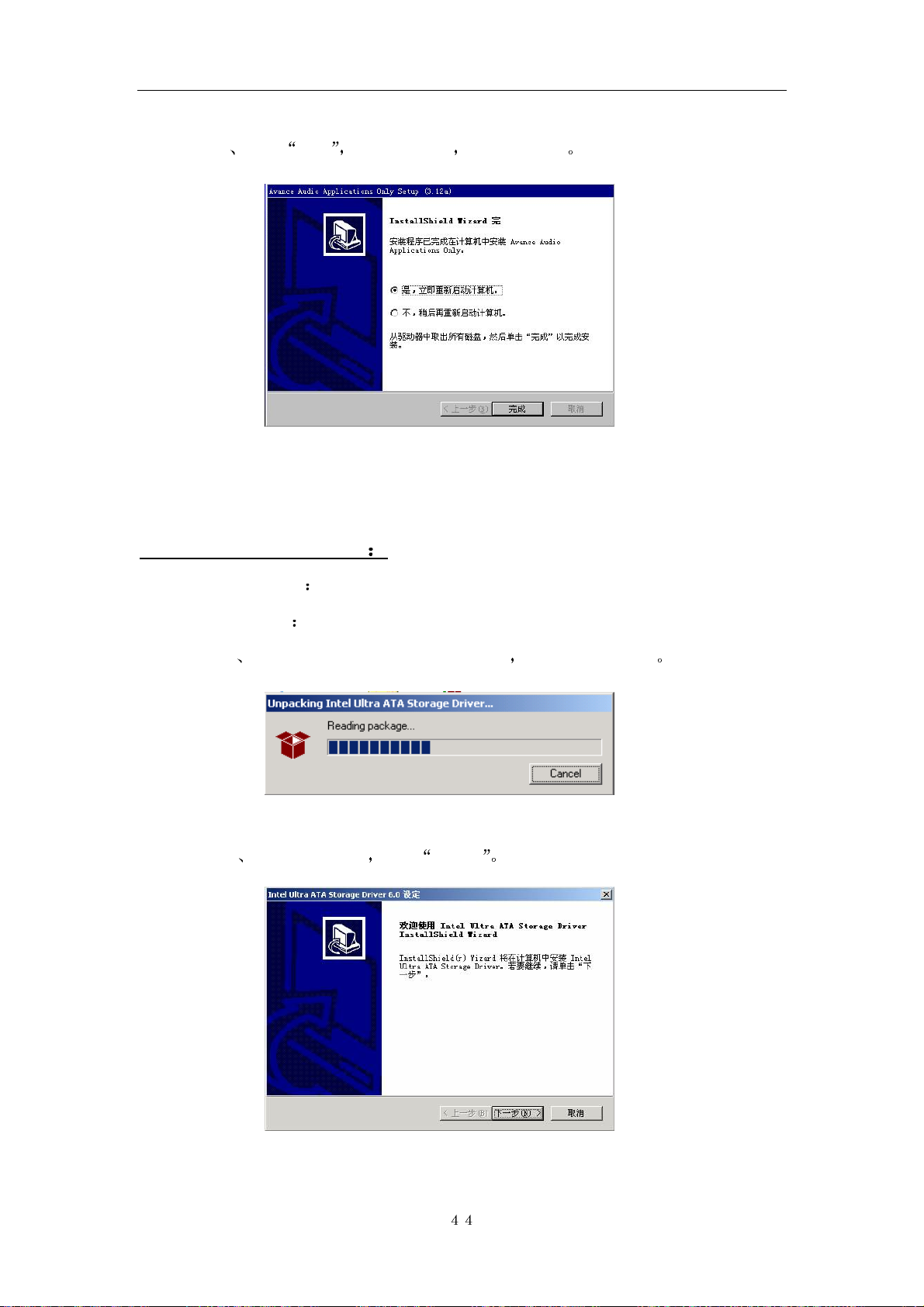

d

单击

完成 系统重新启动 软件安装结束

4-2 Win2000 下的安装

4-2.1 驱动程序的安装

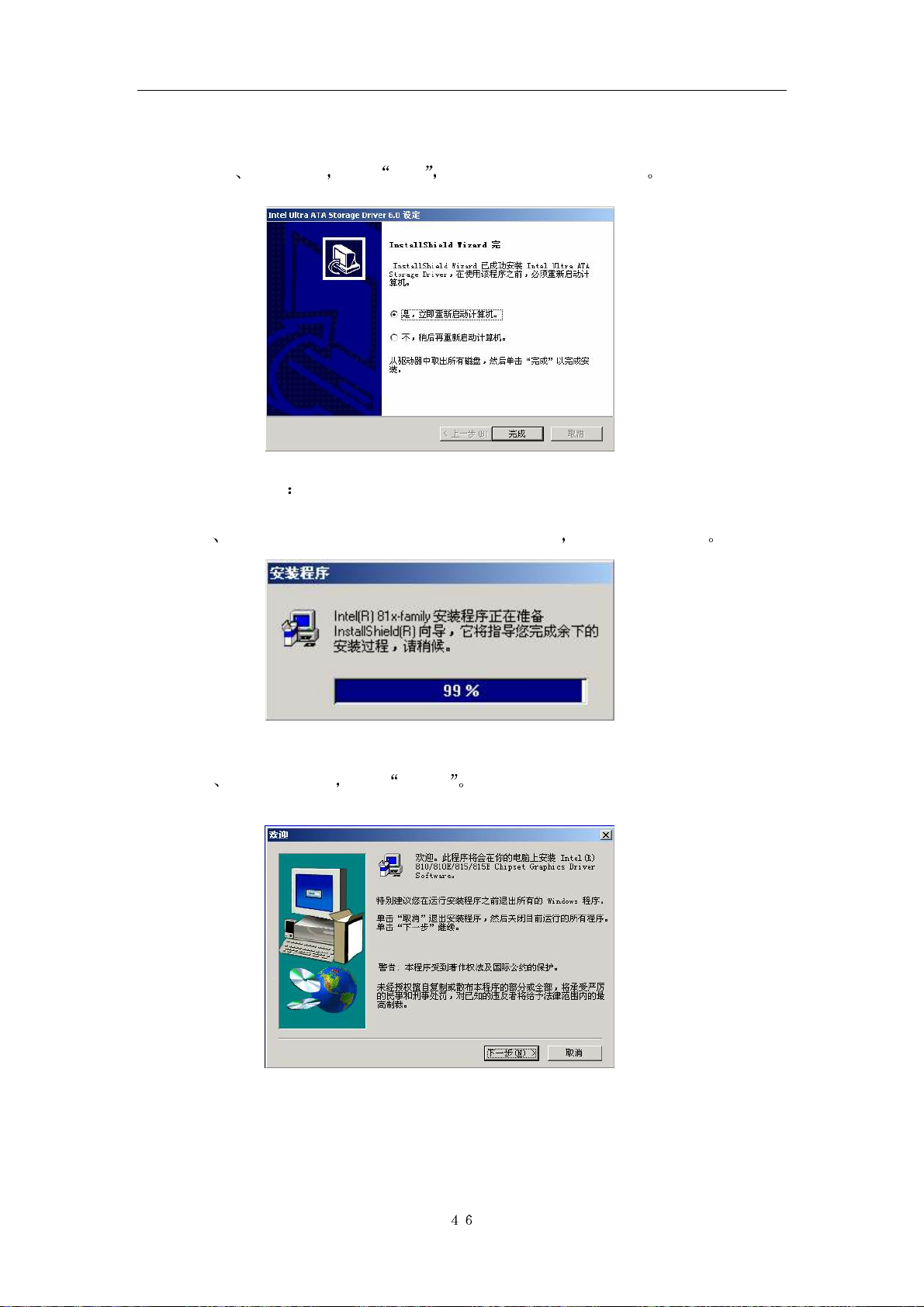

安装 IDE

文件

a

运行 X:\INTEL810\IDE\iata_cd.exe

b 出现欢迎画面

单击 下一步

安装程序开始运行

- -

F-05

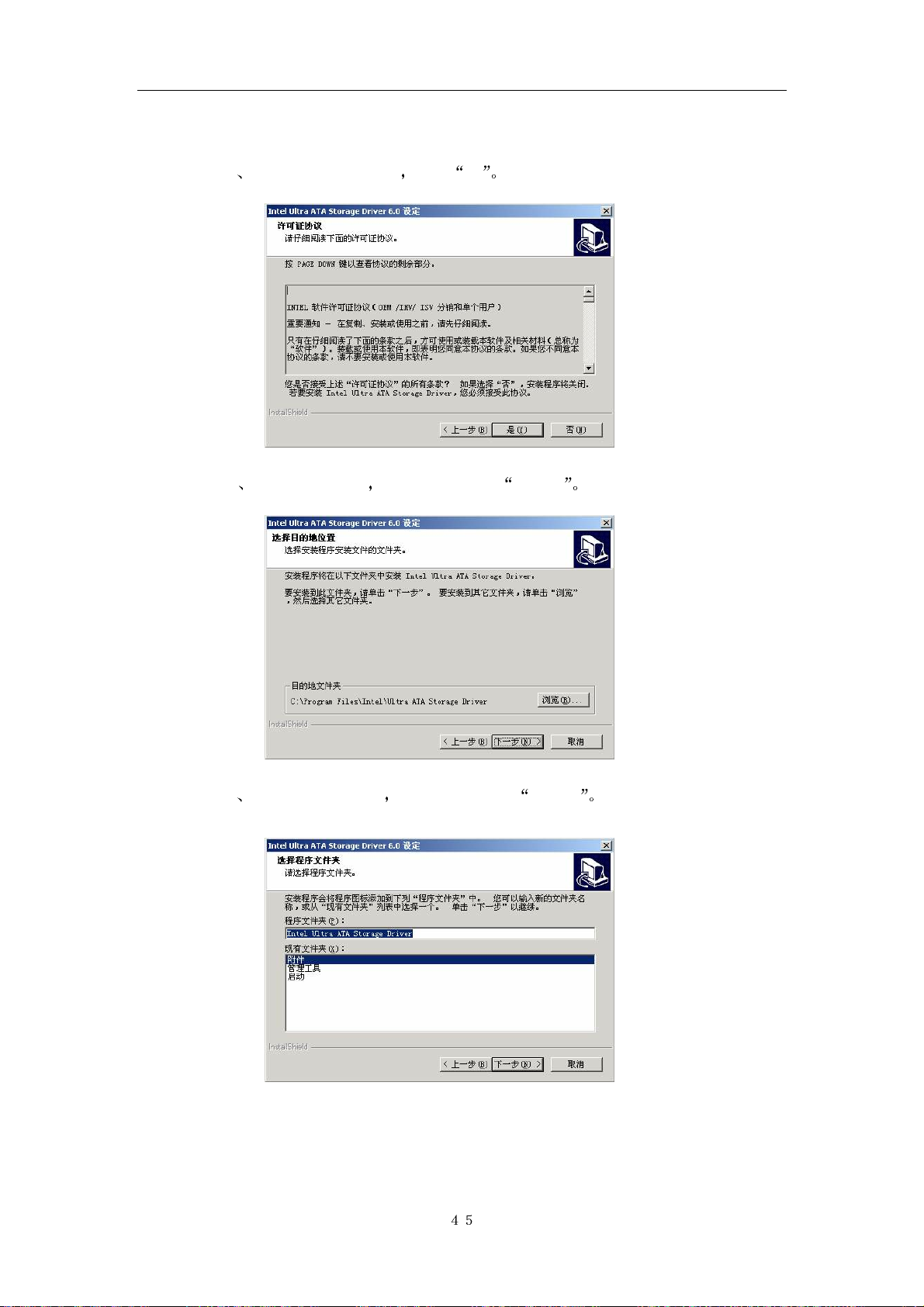

c

出现许可协议画面

单击 是

d

安装位置选择

选择正确后单击 下一步

e 程序组名称选择

选择正确后单击 下一步

- -

F-05

f

完成安装

安装显示驱动

运行

a

单击 完成 系统重新启动完成 IDE 安装

X:\INTEL810\Graphics\win2000\Setup.exe

安装程序开始运行

b

出现欢迎画面

单击 下一步

- -

F-05

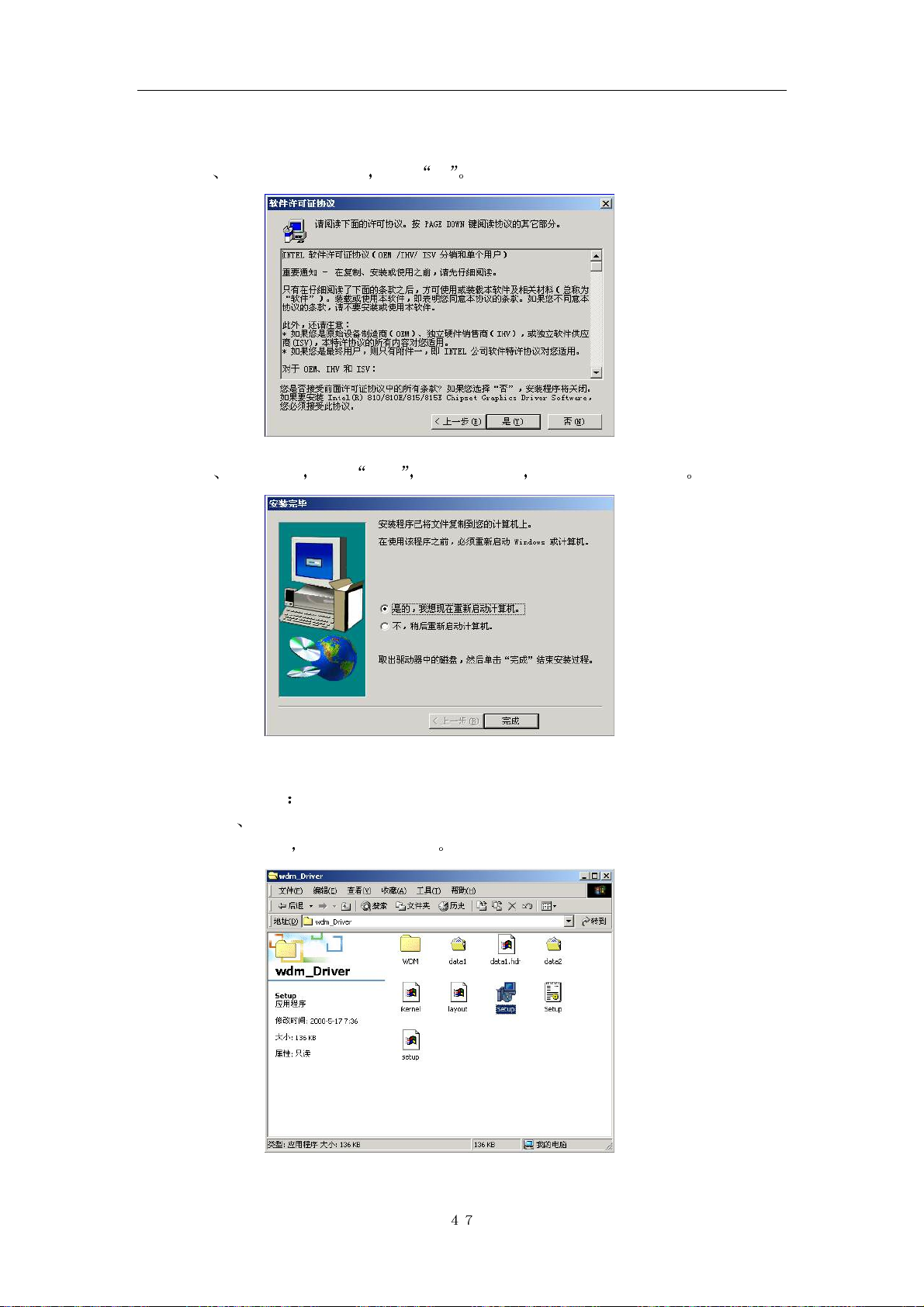

c

出现许可协议画面

完成安装

d

单击 完成 系统重新启动 结束显示驱动的安装

单击 是

安装声音驱动

运行 X:\INTEL810\Sound\Alc100+\Win9xm\Win9xm_drv\wdm_Driver\

a

tup.exe

se

安装程序开始运行

- -

F-05

b

语言选择

c

出现确认窗口

选 中文 单击 确定

单击 确定

d

准备安装

e

完成安装

单击

GO

单击 完成 系统重新启动 完成声音驱动安装

- -

F-05

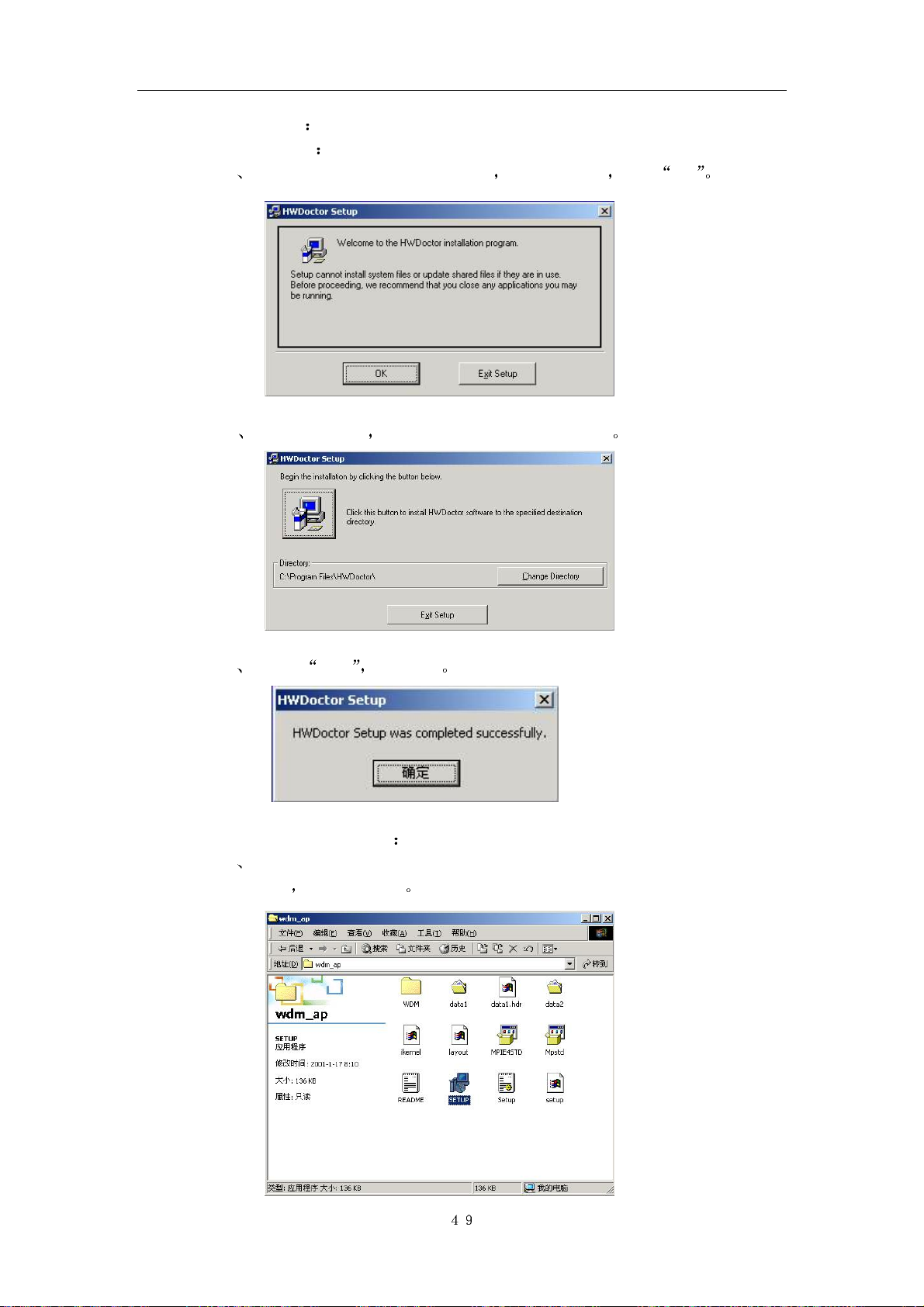

4-2.2 应用软件的安装

安装硬件医生 Hw

运行 X:\INTEL810\Hw\setup.exe

a

b

安装位置选择

出现欢迎画面 单击

选择正确后单击大图标进行安装

OK

c

单击

确定 完成安装

安装声音控制软件 AVRACK

运行 X:\INTEL810\Sound\Alc100+\Win9xm\Win9xm_ap\wdm_ap\

a
setup.exe 开始安装软件

- -

F-05

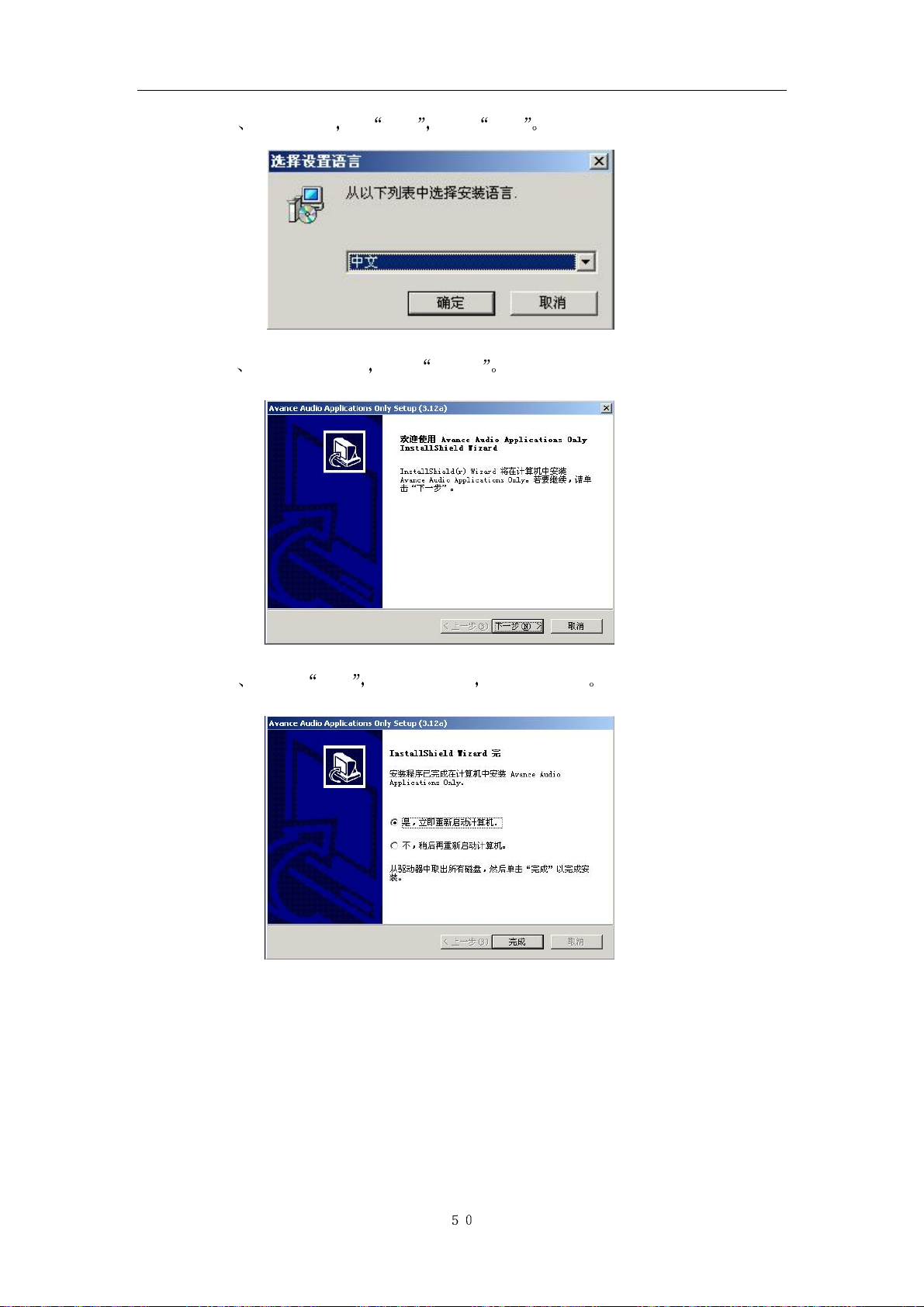

b 语言选择

c

出现欢迎画面

选 中文 单击 确定

单击 下一步

d

单击

完成 系统重新启动 软件安装结束

- -

P / N

73-F05B6010-000
