Данная судомодель относится к разряду радиоуправляемых моделей для занятий техническими
видами спорта. Надеемся, что модель принесет Вам много приятных часов. Модель необходимо
подготовить к запуску, следуя данной инструкции.

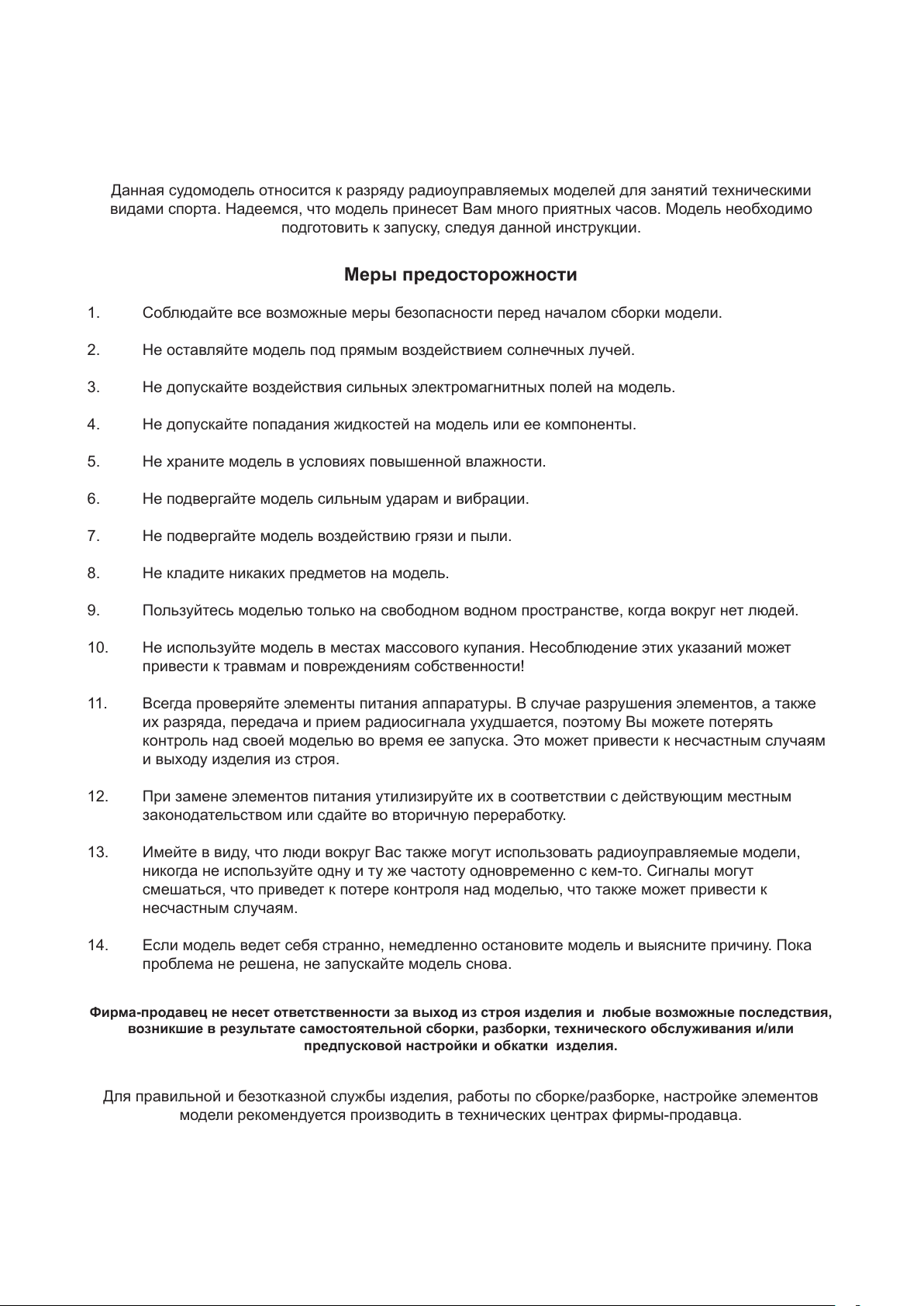

Меры предосторожности
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Соблюдайте все возможные меры безопасности перед началом сборки модели.
Не оставляйте модель под прямым воздействием солнечных лучей.
Не допускайте воздействия сильных электромагнитных полей на модель.
Не допускайте попадания жидкостей на модель или ее компоненты.
Не храните модель в условиях повышенной влажности.
Не подвергайте модель сильным ударам и вибрации.
Не подвергайте модель воздействию грязи и пыли.
Не кладите никаких предметов на модель.
Пользуйтесь моделью только на свободном водном пространстве, когда вокруг нет людей.
Не используйте модель в местах массового купания. Несоблюдение этих указаний может
привести к травмам и повреждениям собственности!
Всегда проверяйте элементы питания аппаратуры. В случае разрушения элементов, а также
их разряда, передача и прием радиосигнала ухудшается, поэтому Вы можете потерять
контроль над своей моделью во время ее запуска. Это может привести к несчастным случаям
и выходу изделия из строя.
12.
13.
14.
Фирма-продавец не несет ответственности за выход из строя изделия и любые возможные последствия,
При замене элементов питания утилизируйте их в соответствии с действующим местным
законодательством или сдайте во вторичную переработку.
Имейте в виду, что люди вокруг Вас также могут использовать радиоуправляемые модели,
никогда не используйте одну и ту же частоту одновременно с кем-то. Сигналы могут
смешаться, что приведет к потере контроля над моделью, что также может привести к
несчастным случаям.
Если модель ведет себя странно, немедленно остановите модель и выясните причину. Пока
проблема не решена, не запускайте модель сновa.
возникшие в результате самостоятельной сборки, разборки, технического обслуживания и/или
предпусковой настройки и обкатки изделия.
Для правильной и безотказной службы изделия, работы по сборке/разборке, настройке элементов
модели рекомендуется производить в технических центрах фирмы-продавца.
www.pilotagetoys.ru
1
Page 3
www.pilotagetoys.ru

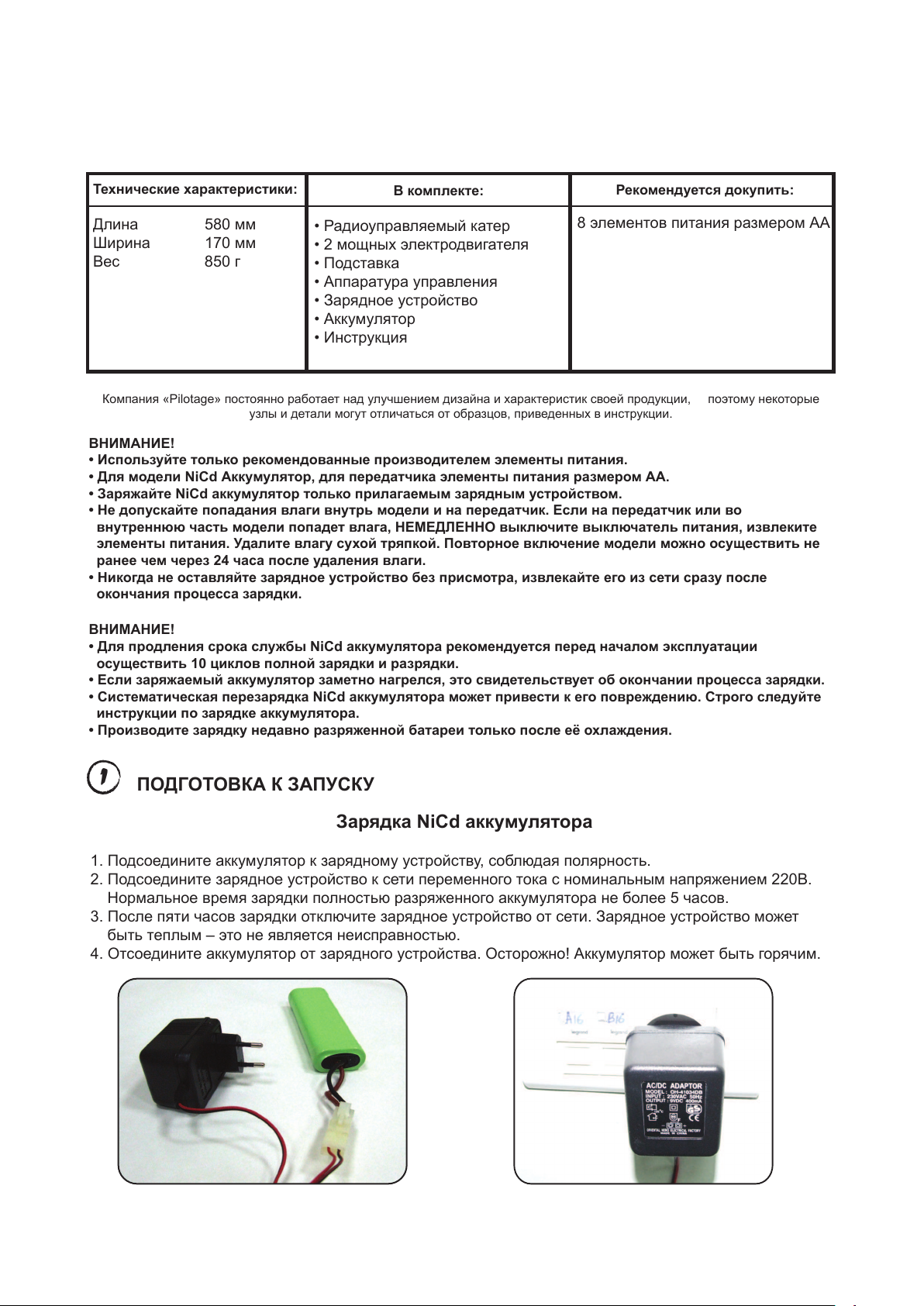

Технические характеристики:
Длина 580 мм
Ширина 170 мм
Вес 850 г
В комплекте:
• Радиоуправляемый катер
• 2 мощных электродвигателя
• Подставка
Рекомендуется докупить:
8 элементов питания размером АА
• Аппаратура управления
• Зарядное устройство
• Аккумулятор
• Инструкция
Компания «Pilotage» постоянно работает над улучшением дизайна и характеристик своей продукции, поэтому некоторые
ВНИМАНИЕ!
• Используйте только рекомендованные производителем элементы питания.
• Для модели NiCd Аккумулятор, для передатчика элементы питания размером АА.
• Заряжайте NiCd аккумулятор только прилагаемым зарядным устройством.
• Не допускайте попадания влаги внутрь модели и на передатчик. Если на передатчик или во
внутреннюю часть модели попадет влага, НЕМЕДЛЕННО выключите выключатель питания, извлеките
элементы питания. Удалите влагу сухой тряпкой. Повторное включение модели можно осуществить не
ранее чем через 24 часа после удаления влаги.
• Никогда не оставляйте зарядное устройство без присмотра, извлекайте его из сети сразу после
окончания процесса зарядки.
ВНИМАНИЕ!
• Для продления срока службы NiCd аккумулятора рекомендуется перед началом эксплуатации
осуществить 10 циклов полной зарядки и разрядки.
• Если заряжаемый аккумулятор заметно нагрелся, это свидетельствует об окончании процесса зарядки.
• Систематическая перезарядка NiCd аккумулятора может привести к его повреждению. Строго следуйте
инструкции по зарядке аккумулятора.
• Производите зарядку недавно разряженной батареи только после её охлаждения.
узлы и детали могут отличаться от образцов, приведенных в инструкции.
1
ПОДГОТОВКА К ЗАПУСКУ
Зарядка NiCd аккумулятора
1. Подсоедините аккумулятор к зарядному устройству, соблюдая полярность.
2. Подсоедините зарядное устройство к сети переменного тока с номинальным напряжением 220В.
Нормальное время зарядки полностью разряженного аккумулятора не более 5 часов.
3. После пяти часов зарядки отключите зарядное устройство от сети. Зарядное устройство может
быть теплым – это не является неисправностью.
4. Отсоедините аккумулятор от зарядного устройства. Осторожно! Аккумулятор может быть горячим.
2
www.pilotagetoys.ru
Page 4
www.pilotagetoys.ru
ВНИМАНИЕ!
• Не разрешайте пользоваться зарядным устройством детям до 14 лет без присмотра взрослых.
• Сразу после эксплуатации, аккумулятор может быть горячим, это нормально, но будьте осторожны,
дайте ему остыть перед повторной зарядкой.
• Никогда не оставляйте зарядное устройство без присмотра, извлекайте его из сети сразу после
окончания процесса зарядки, но не позже чем через 5 часов.
• Время работы модели после полной зарядки 7-8 мин. NiCd аккумуляторы перед зарядкой необходимо
полностью разряжать (пока винт не станет медленно вращаться). Несоблюдение этого правила
приводит к снижению времени эксплуатации модели.

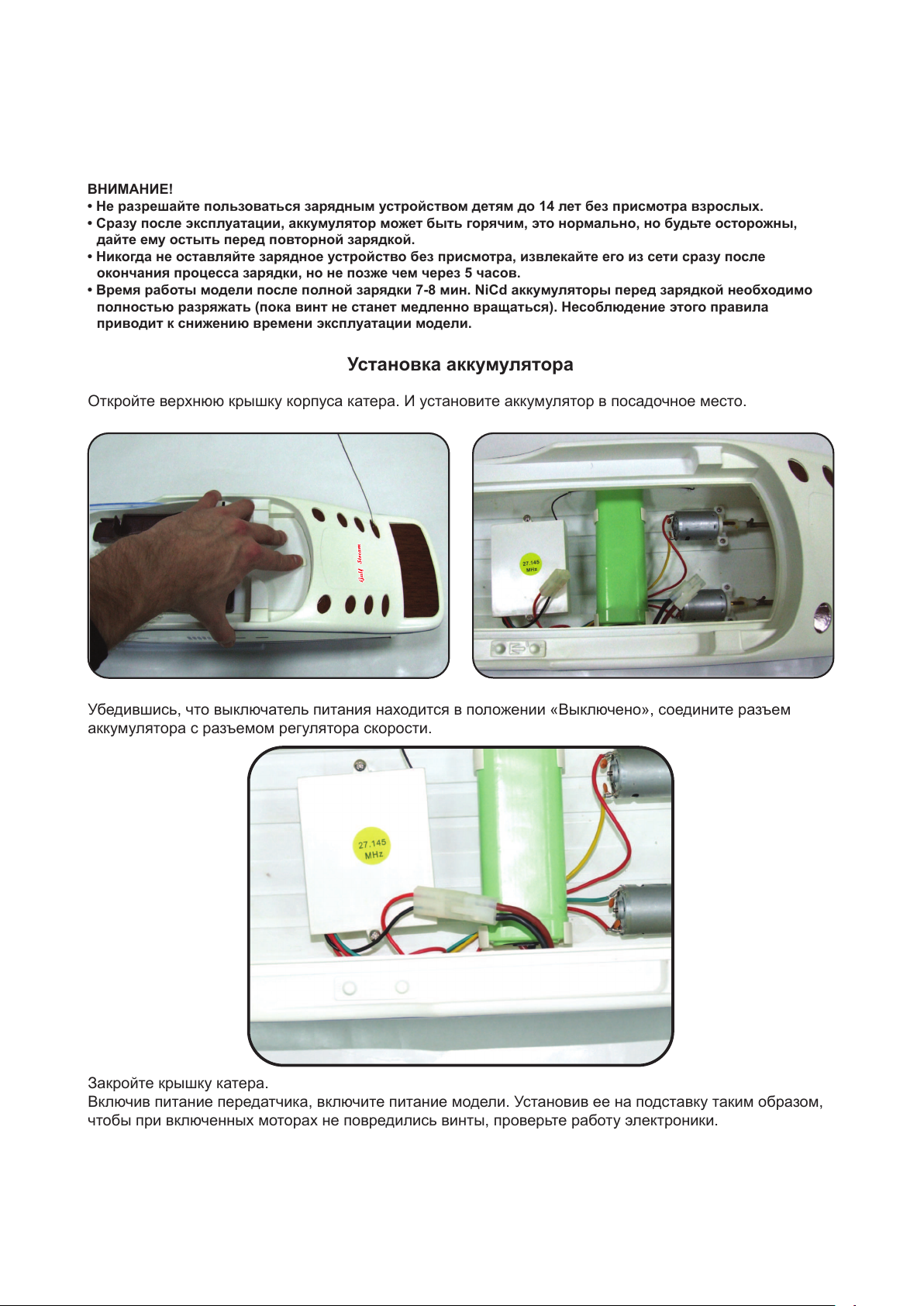

Установка аккумулятора
Откройте верхнюю крышку корпуса катера. И установите аккумулятор в посадочное место.
Убедившись, что выключатель питания находится в положении «Выключено», соедините разъем
аккумулятора с разъемом регулятора скорости.
Закройте крышку катера.
Включив питание передатчика, включите питание модели. Установив ее на подставку таким образом,
чтобы при включенных моторах не повредились винты, проверьте работу электроники.
www.pilotagetoys.ru
3
Page 5
www.pilotagetoys.ru

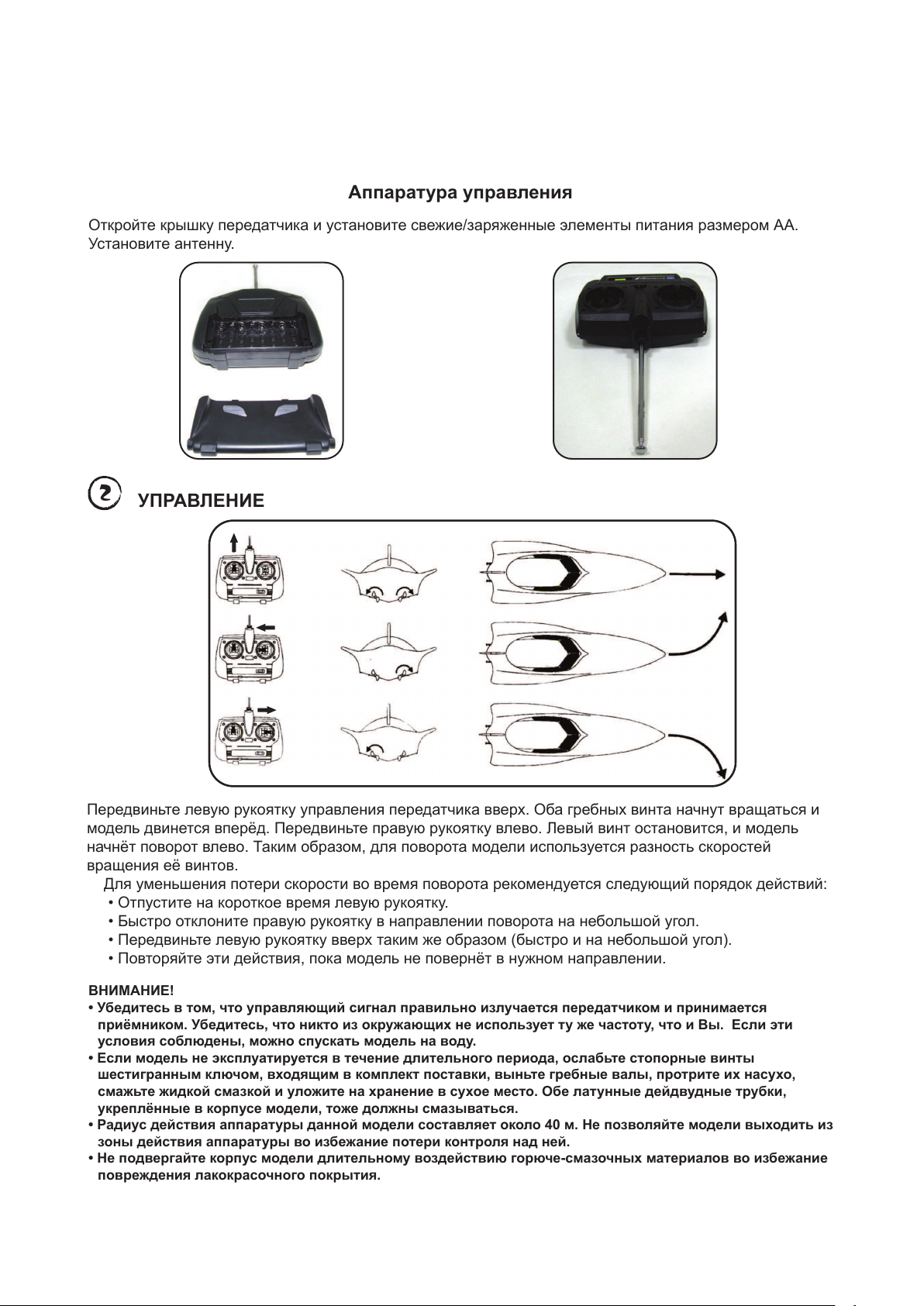

Аппаратура управления
Откройте крышку передатчика и установите свежие/заряженные элементы питания размером АА.
Установите антенну.
2
УПРАВЛЕНИЕ
Передвиньте левую рукоятку управления передатчика вверх. Оба гребных винта начнут вращаться и
модель двинется вперёд. Передвиньте правую рукоятку влево. Левый винт остановится, и модель
начнёт поворот влево. Таким образом, для поворота модели используется разность скоростей
вращения её винтов.
Для уменьшения потери скорости во время поворота рекомендуется следующий порядок действий:
• Отпустите на короткое время левую рукоятку.
• Быстро отклоните правую рукоятку в направлении поворота на небольшой угол.
• Передвиньте левую рукоятку вверх таким же образом (быстро и на небольшой угол).
• Повторяйте эти действия, пока модель не повернёт в нужном направлении.
ВНИМАНИЕ!
• Убедитесь в том, что управляющий сигнал правильно излучается передатчиком и принимается
приёмником. Убедитесь, что никто из окружающих не использует ту же частоту, что и Вы. Если эти
условия соблюдены, можно спускать модель на воду.
• Если модель не эксплуатируется в течение длительного периода, ослабьте стопорные винты
шестигранным ключом, входящим в комплект поставки, выньте гребные валы, протрите их насухо,
смажьте жидкой смазкой и уложите на хранение в сухое место. Обе латунные дейдвудные трубки,
укреплённые в корпусе модели, тоже должны смазываться.
• Радиус действия аппаратуры данной модели составляет около 40 м. Не позволяйте модели выходить из
зоны действия аппаратуры во избежание потери контроля над ней.
• Не подвергайте корпус модели длительному воздействию горюче-смазочных материалов во избежание
повреждения лакокрасочного покрытия.
4
www.pilotagetoys.ru
