Page 1

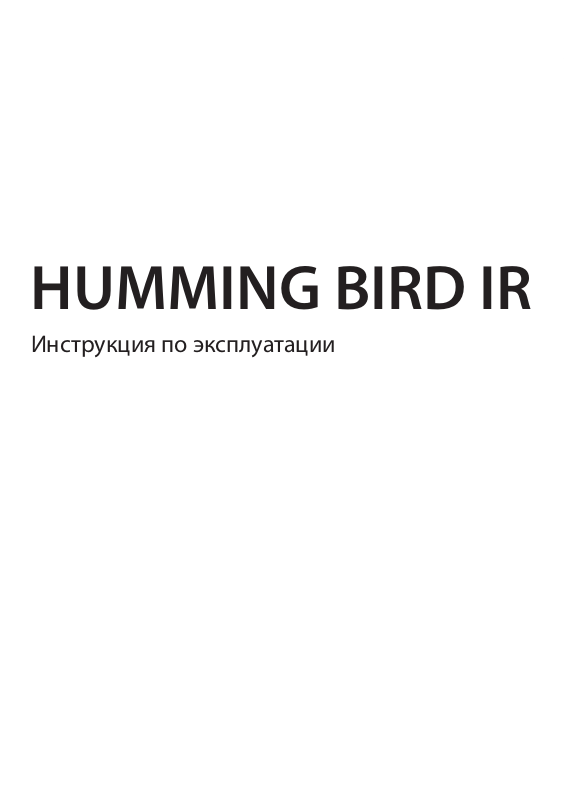

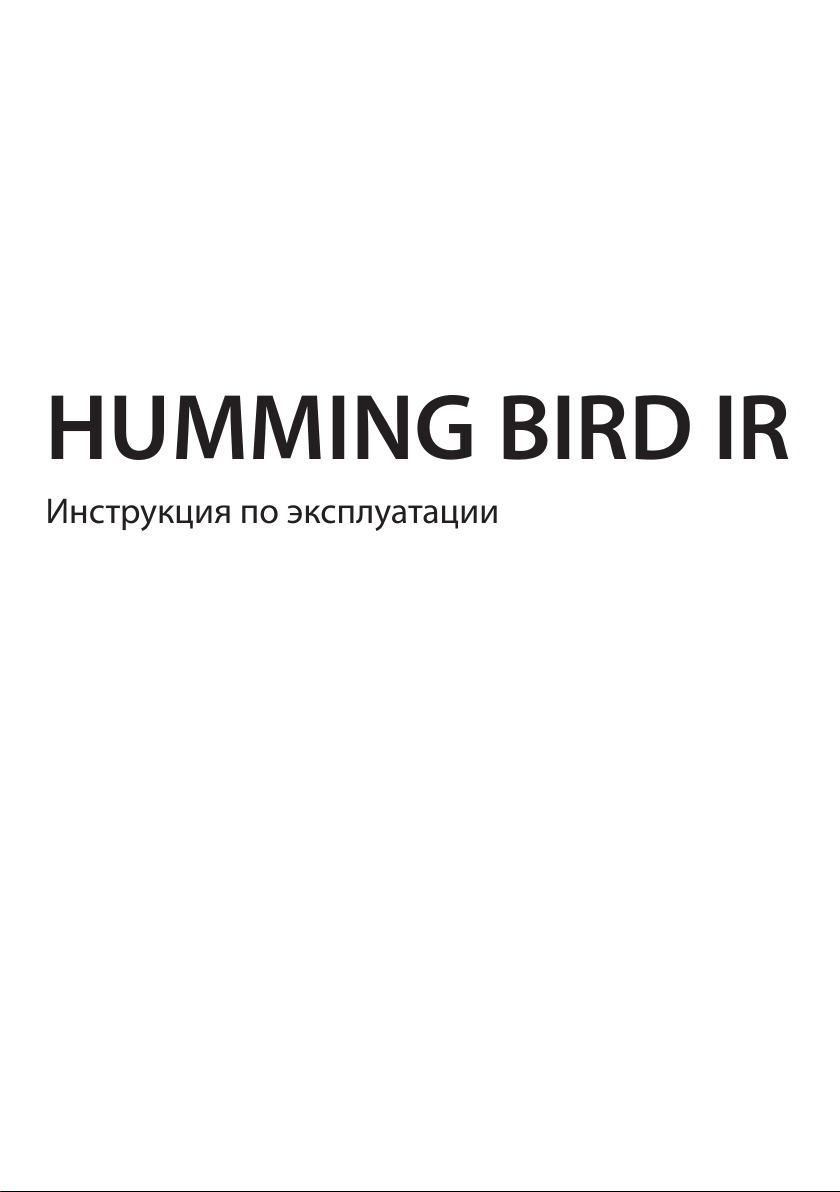

HUMMING BIRD IR
Инструкция по эксплуатации
Page 2
www.pilotage-rc.com

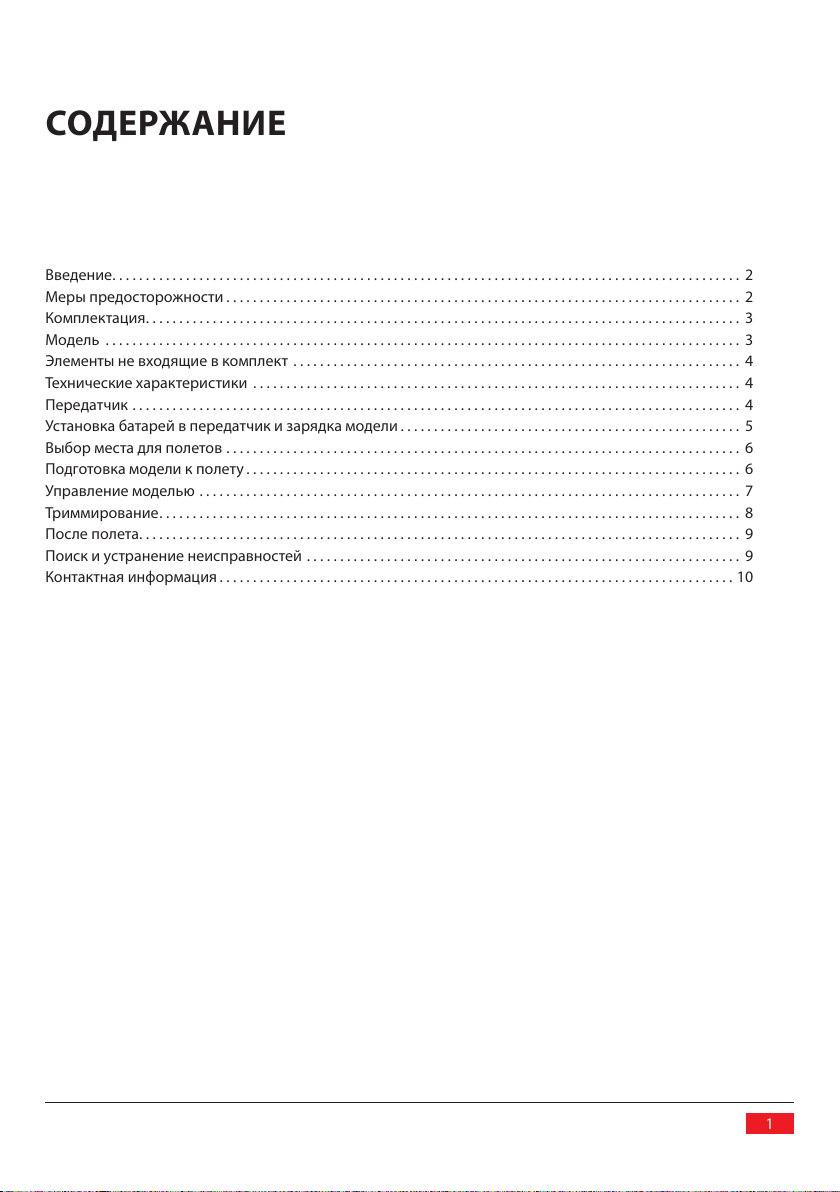

СОДЕРЖАНИЕ
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Модель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Элементы не входящие в комплект . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Передатчик . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Установка батарей в передатчик и зарядка модели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Выбор места для полетов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Подготовка модели к полету . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Управление моделью . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Триммирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
После полета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Контактная информация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
1
Page 3
Мир радиоуправляемых моделей

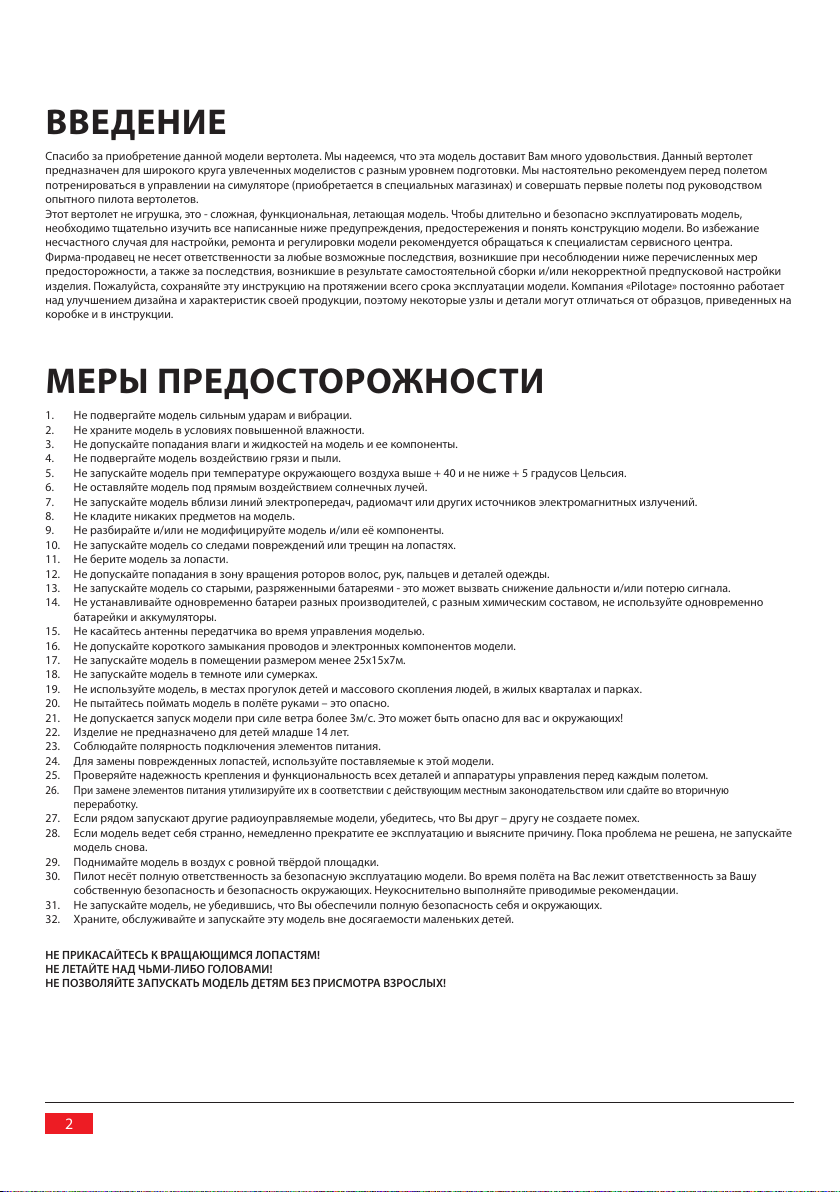

ВВЕДЕНИЕ
Спасибо за приобретение данной модели вертолета. Мы надеемся, что эта модель доставит Вам много удовольствия. Данный вертолет
предназначен для широкого круга увлеченных моделистов с разным уровнем подготовки. Мы настоятельно рекомендуем перед полетом
потренироваться в управлении на симуляторе (приобретается в специальных магазинах) и совершать первые полеты под руководством
опытного пилота вертолетов.
Этот вертолет не игрушка, это - сложная, функциональная, летающая модель. Чтобы длительно и безопасно эксплуатировать модель,
необходимо тщательно изучить все написанные ниже предупреждения, предостережения и понять конструкцию модели. Во избежание
несчастного случая для настройки, ремонта и регулировки модели рекомендуется обращаться к специалистам сервисного центра.
Фирма-продавец не несет ответственности за любые возможные последствия, возникшие при несоблюдении ниже перечисленных мер
предосторожности, а также за последствия, возникшие в результате самостоятельной сборки и/или некорректной предпусковой настройки
изделия. Пожалуйста, сохраняйте эту инструкцию на протяжении всего срока эксплуатации модели. Компания «Pilotage» постоянно работает
над улучшением дизайна и характеристик своей продукции, поэтому некоторые узлы и детали могут отличаться от образцов, приведенных на
коробке и в инструкции.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Не подвергайте модель сильным ударам и вибрации.
2. Не храните модель в условиях повышенной влажности.
3. Не допускайте попадания влаги и жидкостей на модель и ее компоненты.
4. Не подвергайте модель воздействию грязи и пыли.
5. Не запускайте модель при температуре окружающего воздуха выше + 40 и не ниже + 5 градусов Цельсия.
6. Не оставляйте модель под прямым воздействием солнечных лучей.
7. Не запускайте модель вблизи линий электропередач, радиомачт или других источников электромагнитных излучений.
8. Не кладите никаких предметов на модель.
9. Не разбирайте и/или не модифицируйте модель и/или её компоненты.
10. Не запускайте модель со следами повреждений или трещин на лопастях.
11. Не берите модель за лопасти.
12. Не допускайте попадания в зону вращения роторов волос, рук, пальцев и деталей одежды.
13. Не запускайте модель со старыми, разряженными батареями - это может вызвать снижение дальности и/или потерю сигнала.
14. Не устанавливайте одновременно батареи разных производителей, с разным химическим составом, не используйте одновременно
батарейки и аккумуляторы.
15. Не касайтесь антенны передатчика во время управления моделью.
16. Не допускайте короткого замыкания проводов и электронных компонентов модели.
17. Не запускайте модель в помещении размером менее 25х15х7м.
18. Не запускайте модель в темноте или сумерках.
19. Не используйте модель, в местах прогулок детей и массового скопления людей, в жилых кварталах и парках.
20. Не пытайтесь поймать модель в полёте руками – это опасно.
21. Не допускается запуск модели при силе ветра более 3м/c. Это может быть опасно для вас и окружающих!
22. Изделие не предназначено для детей младше 14 лет.
23. Соблюдайте полярность подключения элементов питания.
24. Для замены поврежденных лопастей, используйте поставляемые к этой модели.
25. Проверяйте надежность крепления и функциональность всех деталей и аппаратуры управления перед каждым полетом.
26. При замене элементов питания утилизируйте их в соответствии с действующим местным законодательством или сдайте во вторичную
переработку.
27. Если рядом запускают другие радиоуправляемые модели, убедитесь, что Вы друг – другу не создаете помех.
28. Если модель ведет себя странно, немедленно прекратите ее эксплуатацию и выясните причину. Пока проблема не решена, не запускайте
модель снова.
29. Поднимайте модель в воздух с ровной твёрдой площадки.
30. Пилот несёт полную ответственность за безопасную эксплуатацию модели. Во время полёта на Вас лежит ответственность за Вашу
собственную безопасность и безопасность окружающих. Неукоснительно выполняйте приводимые рекомендации.
31. Не запускайте модель, не убедившись, что Вы обеспечили полную безопасность себя и окружающих.
32. Храните, обслуживайте и запускайте эту модель вне досягаемости маленьких детей.
НЕ ПРИКАСАЙТЕСЬ К ВРАЩАЮЩИМСЯ ЛОПАСТЯМ!
НЕ ЛЕТАЙТЕ НАД ЧЬМИ-ЛИБО ГОЛОВАМИ!
НЕ ПОЗВОЛЯЙТЕ ЗАПУСКАТЬ МОДЕЛЬ ДЕТЯМ БЕЗ ПРИСМОТРА ВЗРОСЛЫХ!
2
Page 4

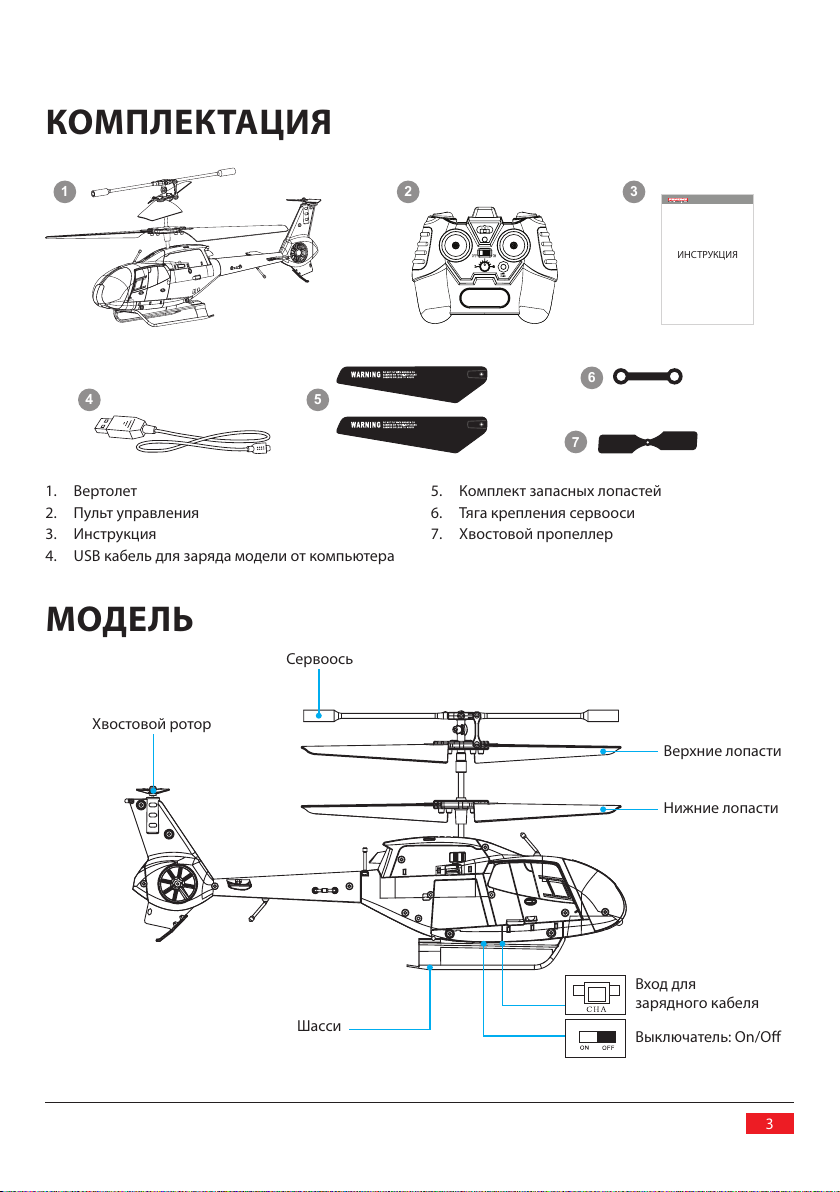

КОМПЛЕКТАЦИЯ
www.pilotage-rc.com
4 5
1. Вертолет
2. Пульт управления
3. Инструкция
4. USB кабель для заряда модели от компьютера
МОДЕЛЬ
Сервоось
Хвостовой ротор
21
6
7
5. Комплект запасных лопастей
6. Тяга крепления сервооси
7. Хвостовой пропеллер
3
USER`S MANUAL
ИНСТРУКЦИЯ
ИНСТРУКЦИЯ
Верхние лопасти
Шасси
Нижние лопасти
Вход для
зарядного кабеля
Выключатель: On/Of
3
Page 5
Мир радиоуправляемых моделей

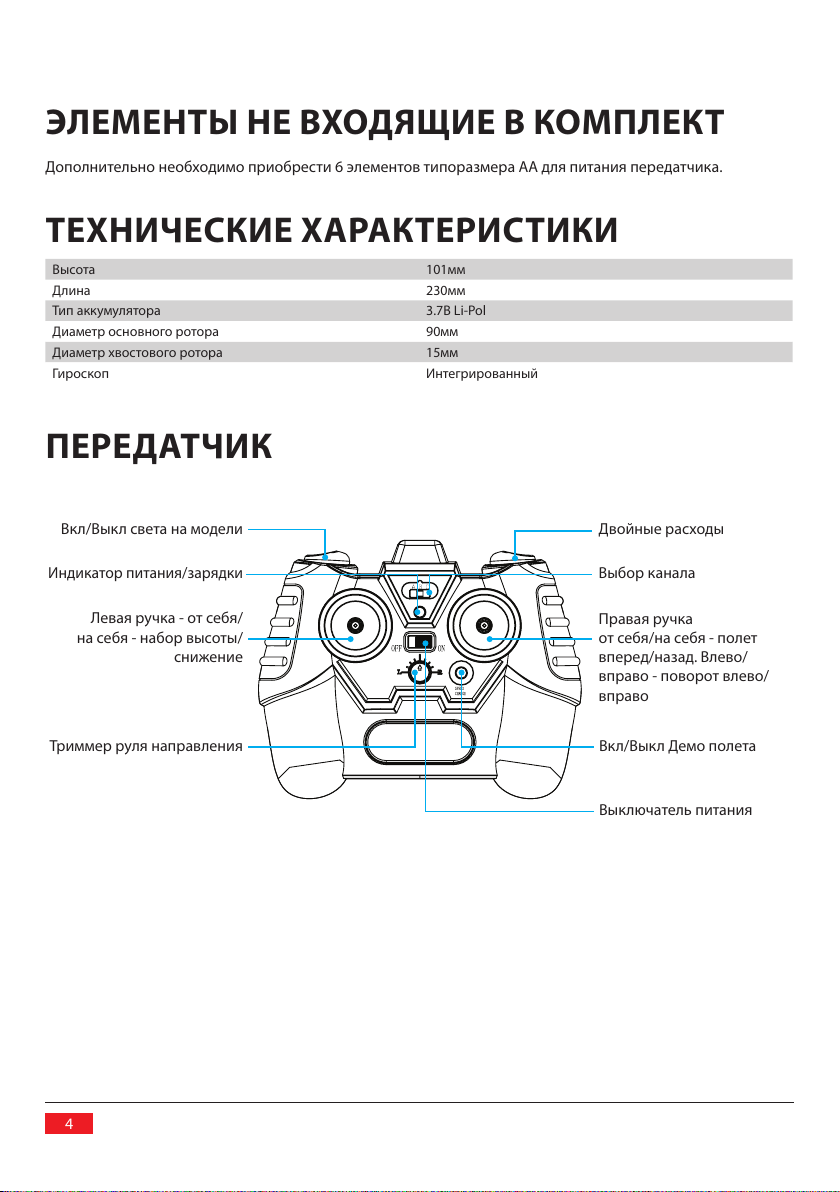

ЭЛЕМЕНТЫ НЕ ВХОДЯЩИЕ В КОМПЛЕКТ
Дополнительно необходимо приобрести 6 элементов типоразмера АА для питания передатчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Высота 101мм
Длина 230мм
Тип аккумулятора 3.7В Li-Pol
Диаметр основного ротора 90мм
Диаметр хвостового ротора 15мм
Гироскоп Интегрированный
ПЕРЕДАТЧИК
Вкл/Выкл света на модели
Индикатор питания/зарядки
Левая ручка - от себя/
на себя - набор высоты/
снижение
Триммер руля направления
Двойные расходы
Выбор канала
Правая ручка
от себя/на себя - полет
вперед/назад. Влево/
вправо - поворот влево/
вправо
Вкл/Выкл Демо полета
Выключатель питания
4
Page 6
www.pilotage-rc.com

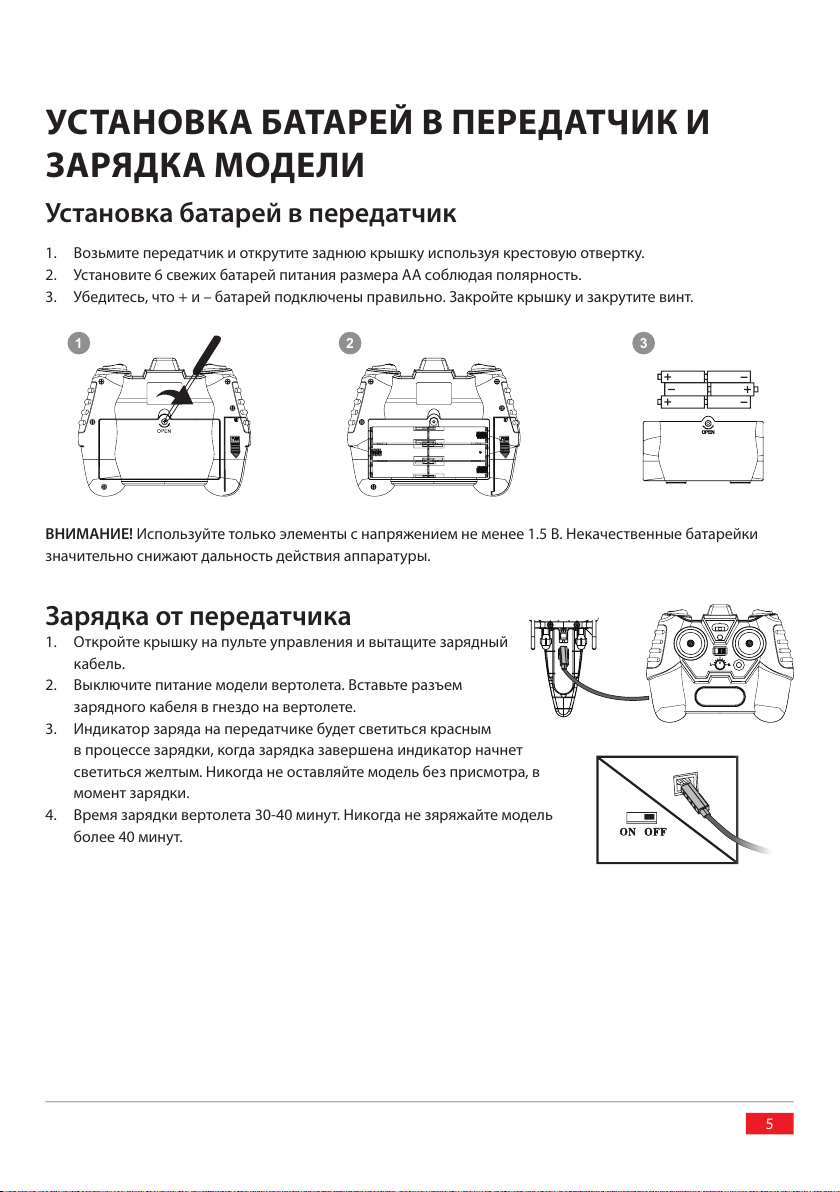

УСТАНОВКА БАТАРЕЙ В ПЕРЕДАТЧИК И
ЗАРЯДКА МОДЕЛИ
Установка батарей в передатчик
1. Возьмите передатчик и открутите заднюю крышку используя крестовую отвертку.
2. Установите 6 свежих батарей питания размера AA соблюдая полярность.
3. Убедитесь, что + и – батарей подключены правильно. Закройте крышку и закрутите винт.
1 2 3
ВНИМАНИЕ! Используйте только элементы с напряжением не менее 1.5 В. Некачественные батарейки
значительно снижают дальность действия аппаратуры.
Зарядка от передатчика
1. Откройте крышку на пульте управления и вытащите зарядный
кабель.
2. Выключите питание модели вертолета. Вставьте разъем
зарядного кабеля в гнездо на вертолете.
3. Индикатор заряда на передатчике будет светиться красным
в процессе зарядки, когда зарядка завершена индикатор начнет
светиться желтым. Никогда не оставляйте модель без присмотра, в
момент зарядки.
4. Время зарядки вертолета 30-40 минут. Никогда не зяряжайте модель
более 40 минут.
5
Page 7
Мир радиоуправляемых моделей

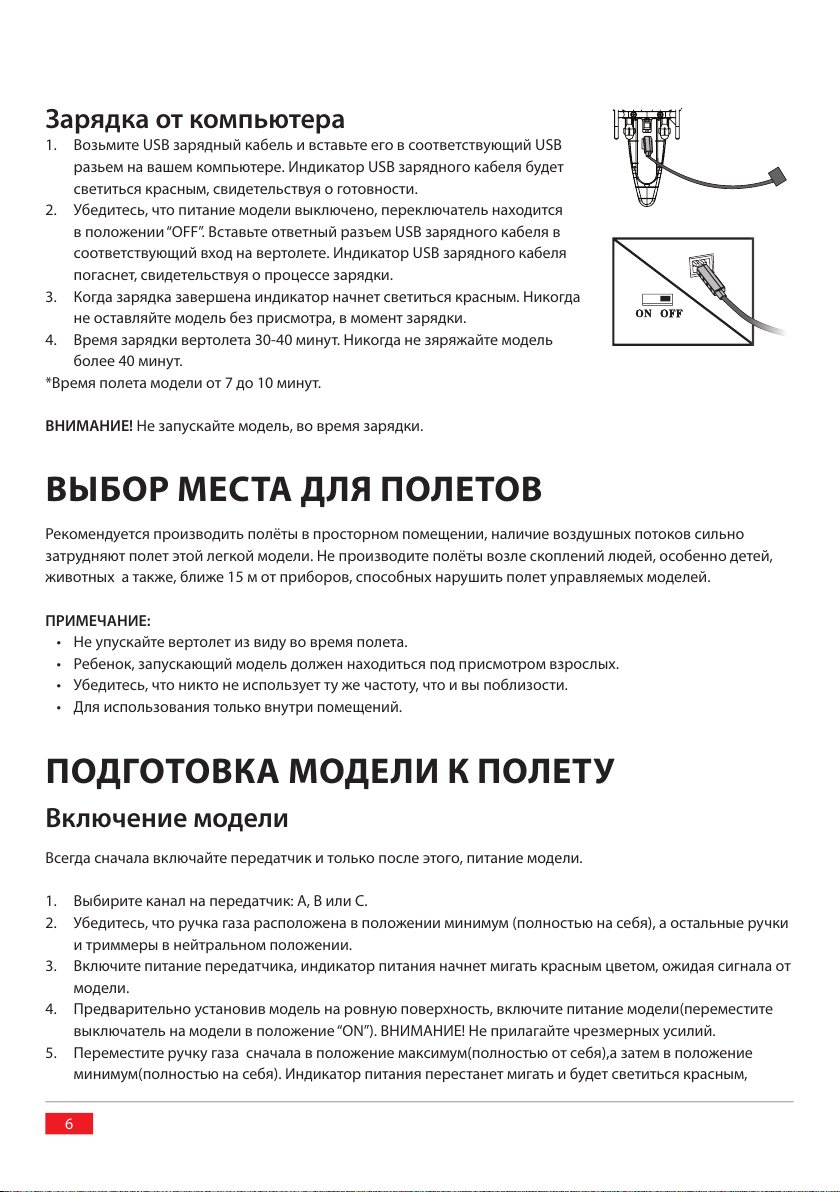

Зарядка от компьютера
1. Возьмите USB зарядный кабель и вставьте его в соответствующий USB
разьем на вашем компьютере. Индикатор USB зарядного кабеля будет
светиться красным, свидетельствуя о готовности.
2. Убедитесь, что питание модели выключено, переключатель находится
в положении “OFF”. Вставьте ответный разъем USB зарядного кабеля в
соответствующий вход на вертолете. Индикатор USB зарядного кабеля
погаснет, свидетельствуя о процессе зарядки.
3. Когда зарядка завершена индикатор начнет светиться красным. Никогда
не оставляйте модель без присмотра, в момент зарядки.
4. Время зарядки вертолета 30-40 минут. Никогда не зяряжайте модель
более 40 минут.
*Время полета модели от 7 до 10 минут.
ВНИМАНИЕ! Не запускайте модель, во время зарядки.
ВЫБОР МЕСТА ДЛЯ ПОЛЕТОВ
Рекомендуется производить полёты в просторном помещении, наличие воздушных потоков сильно
затрудняют полет этой легкой модели. Не производите полёты возле скоплений людей, особенно детей,
животных а также, ближе 15 м от приборов, способных нарушить полет управляемых моделей.
ПРИМЕЧАНИЕ:
•Не упускайте вертолет из виду во время полета.
•Ребенок, запускающий модель должен находиться под присмотром взрослых.
•Убедитесь, что никто не использует ту же частоту, что и вы поблизости.
•Для использования только внутри помещений.
ПОДГОТОВКА МОДЕЛИ К ПОЛЕТУ
Включение модели
Всегда сначала включайте передатчик и только после этого, питание модели.
1. Выбирите канал на передатчик: A, B или C.
2. Убедитесь, что ручка газа расположена в положении минимум (полностью на себя), а остальные ручки
и триммеры в нейтральном положении.
3. Включите питание передатчика, индикатор питания начнет мигать красным цветом, ожидая сигнала от
модели.
4. Предварительно установив модель на ровную поверхность, включите питание модели(переместите
выключатель на модели в положение “ON”). ВНИМАНИЕ! Не прилагайте чрезмерных усилий.
5. Переместите ручку газа сначала в положение максимум(полностью от себя),а затем в положение
минимум(полностью на себя). Индикатор питания перестанет мигать и будет светиться красным,
6
Page 8
www.pilotage-rc.com
свидетельствуя о том, что инициализация передатчика и модели прошла успешно. Модель готова к
запуску.
6. Если инициализация прошла успешно, то модель реагирует на команды с передатчика. Сразу после
включения модели соблюдайте осторожность, не приближайтесь к подвижным и вращающимся
деталям модели.
7. Если через 5 сек. приемник не инициализируется, выключите модель(переместите выключатель в
положение “OFF”), выключите питание передатчика и повторите вышеописанный процесс снова.
8. Убедитесь, что вы находитесь на расстоянии одного метра от задней части вертолета (лицом к
хвостовому ротору).
9. Убедитесь, что рядом нет людей, животных и других препятствий.
ВНИМАНИЕ! Не пытайтесь инициализировать модель, когда рядом летают другие радиоуправляемые
модели.
Проверка лопастей основного ротора
Убедитесь, что винты крепления лопастей затянуты таким образом, что при наклоне вертолета, лопасть
под собственным весом плавно опускается. Не затягивайте винты слишком плотно или слишком свободно.
ВНИМАНИЕ! Если лопасти имеют трещины или следы повреждения, не пытайтесь запускать модель,
немедленно замените лопасти или обратитесь в сервис - центр. Будьте очень осторожны, вращающиеся
лопасти представляют опасность.
УПРАВЛЕНИЕ МОДЕЛЬЮ
ДАЛЬНОСТЬ ДЕЙСТВИЯ ПЕРЕДАТЧИКА: около 10 метров. Пожалуйста, не превышайте этот диапазон, в
противном случае вертолет потеряет сигнал, что приведет к повреждению модели.
ВНИМАНИЕ: Никогда не летайте над/под кондиционером или вентилятором, так как вы можете потерять
контроль над моделью.
ВРЕМЯ ПОЛЕТА: На полностью заряженном аккумуляторе, время полета модели составляет не более 7
минут.
ВКЛ/ВЫКЛ CВЕТА НА МОДЕЛИ
Вы можете Вкл/Вкл светодиод на модели. Для
этого Вам нужно нажать на левую кнопку на
передатчике. Повторное нажатие выключает
светодиод.
7
Page 9
Мир радиоуправляемых моделей
ВЗЛЕТ
Левую ручку передатчика от себя – вертолет
набирает высоту.
СНИЖЕНИЕ
Левую ручку передатчика на себя – вертолет
снижается.
ПОВОРОТ ВЛЕВО
Правую ручку передатчика влево – вертолет
повернет влево.
ПОВОРОТ ВПРАВО
Правую ручку передатчика вправо – вертолет
повернет вправо.
ПОЛЕТ ВПЕРЕД
Правую ручку передатчика от себя – вертолет
летит вперед.
ПОЛЕТ НАЗАД
Правую ручку передатчика на себя –
вертолет летит назад.
ДВОЙНЫЕ РАСХОДЫ
При включении режима «Двойные расходы» увеличиваются расходы по крену,
тангажу и курсу. Модель более резко реагирует на отклонения ручек передатчика.
Исполнительные механизмы вертолета отклоняются на больший угол.
Для включения режима «Двойные расходы», необходимо во время полета нажать и
удерживать правую кнопку на передатчике. Если кнопку отпустить, то режим “Двойные
расходы” выключится.
ВНИМАНИЕ! Используйт режим “Двойные расходы” только в том случае, если вы являетесь опытным пилотом.
8
Page 10
www.pilotage-rc.com

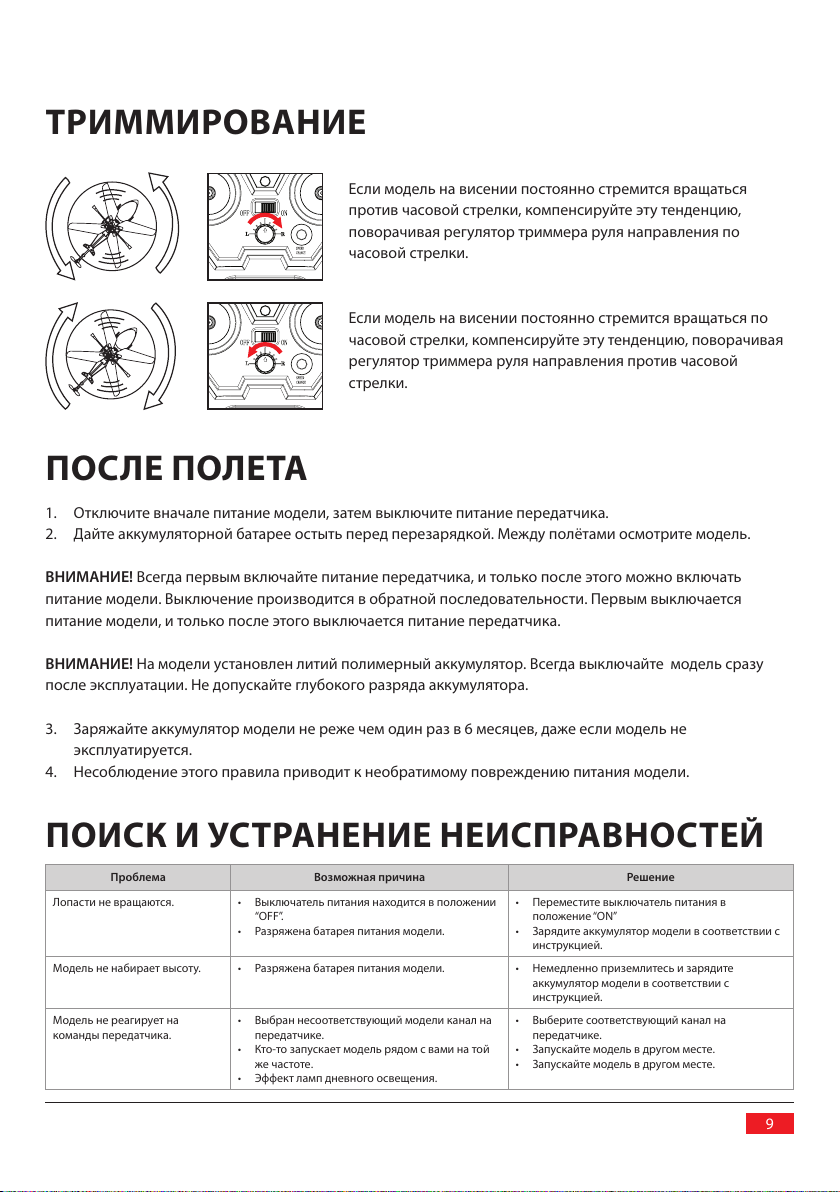

ТРИММИРОВАНИЕ
Если модель на висении постоянно стремится вращаться
против часовой стрелки, компенсируйте эту тенденцию,
поворачивая регулятор триммера руля направления по
часовой стрелки.
Если модель на висении постоянно стремится вращаться по
часовой стрелки, компенсируйте эту тенденцию, поворачивая
регулятор триммера руля направления против часовой
стрелки.
ПОСЛЕ ПОЛЕТА
1. Отключите вначале питание модели, затем выключите питание передатчика.
2. Дайте аккумуляторной батарее остыть перед перезарядкой. Между полётами осмотрите модель.
ВНИМАНИЕ! Всегда первым включайте питание передатчика, и только после этого можно включать
питание модели. Выключение производится в обратной последовательности. Первым выключается
питание модели, и только после этого выключается питание передатчика.
ВНИМАНИЕ! На модели установлен литий полимерный аккумулятор. Всегда выключайте модель сразу
после эксплуатации. Не допускайте глубокого разряда аккумулятора.
3. Заряжайте аккумулятор модели не реже чем один раз в 6 месяцев, даже если модель не
эксплуатируется.
4. Несоблюдение этого правила приводит к необратимому повреждению питания модели.
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Проблема Возможная причина Решение
Лопасти не вращаются. •Выключатель питания находится в положении
Модель не набирает высоту. •Разряжена батарея питания модели. •Немедленно приземлитесь и зарядите
Модель не реагирует на
команды передатчика.
Powered by TCPDF (www.tcpdf.org)Powered by TCPDF (www.tcpdf.org)
“OFF”.
•Разряжена батарея питания модели.
•Выбран несоответствующий модели канал на
передатчике.
•Кто-то запускает модель рядом с вами на той
же частоте.
•Эффект ламп дневного освещения.
•Переместите выключатель питания в
положение “ON”
•Зарядите аккумулятор модели в соответствии с
инструкцией.
аккумулятор модели в соответствии с
инструкцией.
•Выберите соответствующий канал на
передатчике.
•Запускайте модель в другом месте.
•Запускайте модель в другом месте.
9
Loading...
