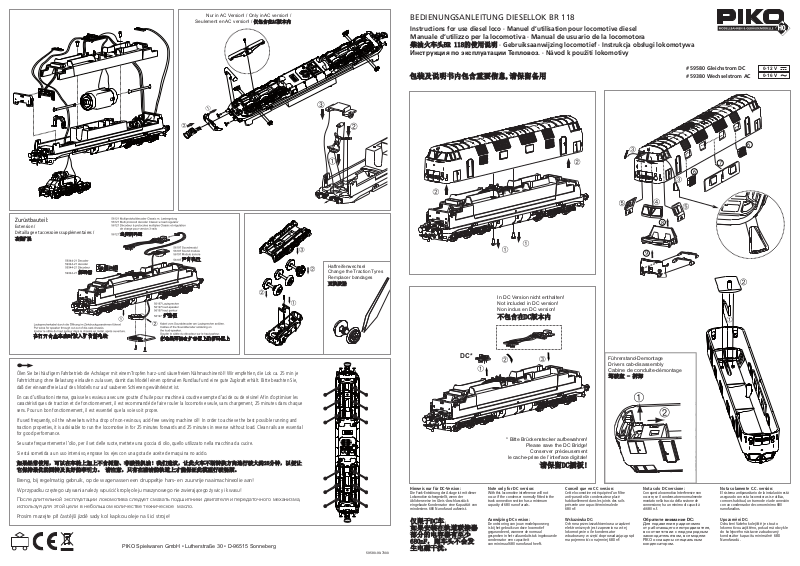

Piko 59580, 59380 User guide [ml]

6

6

7

8

9

Nur in AC Version! / Only in AC version! /

eulement en AC version! /

S

仅仅包包含含在在AACC版版本本内

内

BEDIENUNGSANLEITUNG DIESELLOK BR 118

Instructions for use diesel loco · Manuel d’utilisation pour locomotive diesel
Manuale d’utilizzo per la locomotiva · Manual de usuario de la locomotora

柴柴油油火火车车头头BBRR 111188的的使使用用说说明明

Инструкция по эксплуатации Тепловоз.

·

Gebruiksaanwijzing locomotief · Instrukcja obsługi lokomotywa

· Návod k použití lokomotivy

Zurüstbauteil:

xtension /

E

étaillage et accessoires supplémentaires /

D

功功能能扩扩展

展

:

包包装装及及说说明明书书内内包包含含重重要要信信息息,,请请保保留留备备用

用

# 59580 Gleichstrom DC
# 59380 Wechselstrom AC

0-12 V
0-16 V

Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und säurefreiem Nähmaschinenöl! Wir empfehlen, die Lok ca. 25 min je
Fahrtrichtung ohne Belastung einlaufen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute Zugkraft erhält. Bitte beachten Sie,
daß der einwandfreie Lauf des Modells nur auf sauberen Schienen gewährleistet ist.

En cas d’utilisation intense, graisse les essieux avec une goutte d’huile pour machine à coudre exempte d’acide ou de résine! Afin d'optimiser les
caractéristiques de traction et de fonctionnement, il est recommandé de faire rouler la locomotive seule, sans chargement, 25 minutes dans chaque
sens. Pour un bon fonctionnement, il est essentiel que la voie soit propre.

If used frequently, oil the wheelsets with a drop of non-resinous, acid-free sewing machine oil! In order to achieve the best possible running and
traction properties, it is advisable to run the locomotive in for 25 minutes forwards and 25 minutes in reverse without load. Clean rails are essential
for good performance.

Se usate frequentemente l’olio, per il set delle ruote, mettete una goccia di olio, quello utilizzato nella macchina da cucire.

Si está sometida a un uso intensivo, engrase los ejes con una gota de aceite de maquina no acido.

如如果果经经常常使使用用，，可可以以在在车车轮轮上上加加上上不不含含树树脂脂、、非非酸酸性性机机油油！！我我们们建建议议，，让让此此火火车车不不断断转转换换方方向向地地行行驶驶大大约约2255分分钟钟，，以以便便让让
它它保保持持最最优优的的回回转转及及良良好好的的牵牵引引力力。。 请请注注意意，，只只有有在在清清洁洁的的轨轨道道上上才才能能保保证证此此模模型型行行驶驶畅畅顺顺。。

Breng, bij regelmatig gebruik, op de wagenassen een druppeltje hars- en zuurvrije naaimachineolie aan!

W przypadku częstego używania należy wpuścić kroplę oleju maszynowego nie zwierającego żywicy i kwasu!

После длительной эксплуатации локомотива следует смазать подшипники двигателя и передаточного механизма,
используя для этой цели в небольшом количестве техническое масло.

Prosím mazejte při častější jízdě sady kol kapkou oleje na šicí stroje!

PIKO Spielwaren GmbH • Lutherstraße 30 • D-96515 Sonneberg

Haftreifenwechsel
Change the Traction Tyres
Remplacer bandages

更更换换胶胶胎胎

59580-90-7000

DC*

Hinweis nur für DC-Version:

Die Funk-Entstörung der Anlage ist mit dieser
Lokomotive sichergestellt, wenn der
üblicherweise im Gleis-Anschlussstück
eingebaute Kon den sator eine Kapazität von
mindestens 680 Nanofarad aufweist.

仅仅限限于于DDCC车车

：
如如果果安安装装在在轨轨道道联联接接器器
部部分分的的电电容容器器有有至至少少
668800nnFF，，则则车车头头不不会会发发
生生电电磁磁干干扰扰。。

In DC Version nicht enthalten!
Not included in DC version!
Non inclus en DC version!

不不包包含含在在DDCC版版本本内内

* Bitte Brückenstecker aufbewahren!

Please save the DC Bridge!

Conserver précieusement

le cache-prise de l’interface digitale!

请请保保留留DDCC插插板板!!

Note only for DC version:

With this locomotive interference will not
occur if the condenser normally fitted in the
track connection section has a minimum
capacity of 680 nano farads.

Aanwijzing DC version:

De ontstoring van jouw modelspoorweg
is bij het gebruik van deze locomotief
gegarandeerd, wanneer de normaal
gesproken in het railaansluitstuk ingebouwde
condensator een capaciteit
van minimaal 680 nanofarad heeft.

Führerstand-Demontage
Drivers cab-disassembly

Cabine de conduite-démontage

驾驾驶驶室室 -- 拆拆卸卸

Conseil que en CC version:

Cette locomotive est équipée d’un filtre
anti-parasite.Un condensateur placé
habituellement dans les joints des rails
présente une capacité minimale de
680 nF.

Wskazówka DC:

Ochrona przeciwzakłóceniowa urządzeń
elektronicznych jest zapewniona w tej
lokomotywie o ile kondensator
wbudowany w część doprowadzającą prąd
ma pojemność co najmniej 680 nF.

Nota solo DC versione:

Con questa locomotiva Interferenze non
occorre, se il condensatore normalmente
montato nella traccia della sezione de
connessione, ha un minimo di capacitá
di 680 n.f.

Обратите внимание DC:

Для подавления радиопомех
от работающего лектродвигателя,
в соот-ветствии с еждународным
законодательством, все модели
PIKO оснащены специальным
конденсатором.

Nota solamente C.C. versión:

El sistema antiparasitario de la instalación está
asegurado con esta locomotora si se utiliza,
como es habitual, un tramo de vía de conexión
con un condensador de como mínimo 680
nanofaradios.

Upozornění DC:

Odrušení Vašeho kolejiště je s touto
lokomotivou zajištěno, pokud má obvykle
do kolejového nástavce zabudovaný
kondesátor kapacitu minimálně 680
Nanofaradů.

ERSATZTEILE DIESELLOKOMOTIVE BR 118

Spare parts · Pièces détachées · Parti di ricambio · Repuestos ·

2

配配件件

· Reserveonderdelen · Części zamienne · Запасные части · Náhradní díly

C/DC

A

Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben.· Please order the wanted spare part with the complete spare part item number.

订订购购配配件件时时请请附附上上完完整整的的配配件件号号码码。

。

·

Pour commander des pièces de rechange, ne pas oublier de donner le Numéro d’Article de la pièce demandée.

7

84

2

19 AC/DC

3

3

DC

Bezeichnung:

Gehäuse, dekoriert

Nr:

9580-02

5

AC/DC

18

2

3

(mit Fenster)

59560-07
7
5
59560-13
59560-14
5
59580-16
57550-17
5
59560-19
59580-20
5
59560-22

Frontfenster

1024-09

Seitenfenster

9560-12

Leuchtstäbe (3-tlg.)
Lichtabdeckung oben
Lichtabdeckung vorne

9560-15

Führerstand
Federhalter mit Feder
Druckfeder (4 Stck.)

9560-18

Frontschürze
Puffer (4 Stck.)
Blende Tank

9344-21

Dekoder
Beleuchtungsplatine mit

AC/DC

20

AC/DC

5

3

Description:

Body, decorated
(with Windows)
Front windows
Side windows
Light bars (set of 3)
Refraction top
Refraction front
Driving cab
Spring Clip w spring
Sring (set of 4)
Cover front
Buffer (set of 4)
Cover tank
Decoder
Light board with cover

21 AC/DC

C/DC

A

Abdeckung

9500-84

5

Beleuchtungsplatine oben

Light board above

2

37

AC/DC

Dèsignation:

Boîtier, décorée
(avec Fênetres)
Fenêtres avant
Fenêtres latérale
Conduits de lumière
Réfraction haut
Réfraction avant
Cabine de conduite
Clip à ressort avec ressort
Ressort (4 unités)
Jupe frontale
Tampons (4 unités)
Couvercle du réservoir
Decodeur
Circuit imprimé avec
barrière
Circuit imprimé haut

AC/

C

D

38 AC 38 DC 39 AC 39 DC

AC/DC

25

Descrizione:

Carrozzeria decorata
(con Finestre)
Finestrino anteriore
Finestrini laterali
Condutture per luci (3 pezzi)
Cover per illuminazione sopra
Cover per illuminazione frontale
Cabina maccinista
Clip a molla con molla
Molla (4 pezzi)
Grembiulino anteriore
Respingenti (4 pezzi)
Coperchio del serbatoio
Decoder
Circuito stampato per
illuminazione con Copertura
Circuito stampato per

Descripción:

Carcasa decorada
(con Ventana)
Ventana frontal
Ventana lateral
Conductor de luz (3 u.)
Tapa de luces encima
Tapa de luces delanteros
Cabina
Primavera clip con resorte
Primavera (4u.)
Carenado frontal
Topera (4 u.)
Tapa del depósito
Decoder
Placa illuminación con
Tapa
Placa illuminación encima

AC/DC

AC/DC

PG*

13

9
8
6
6
6
7
7
6
7
6

6
17
10

10

illuminazione sopra

AC/DC Version

96130-24
59560-25
59560-26

59500-68
59560-28
59580-30

Leiterplatte
Motorhalter
Deichsel +
Abdeckung +
Feder
Feder (4 Stck.)
Motor komplett
Kardanwelle + Buchsen

PCB
Motor cover
Coupler connector +
Coupler cover +
Spring
Spring (set of 4)
Motor complete
Cross ball shaft + buches

Platine
Support moteur
Bras d’attelage +
Barrière d’attelage +
Resort
Resort (4 unités)
Moteur , complète
Arbre à cardan + douille

Circuito stampato
Copertura Motore
Timone +
Copertura timone +
Molla
Molla (4 pezzi)
Motore completo
Albero con giunto / cardanico /

Placa electrónica
Soporte del motor
Lanza +
Tapa del lanza +
Muelle
Muelle (4 u.)
Motor completo
Eje cardán + juntas

11

7

8

6
12

7

boccole

DC Version

AC Version

59560-33
59580-35
59580-37
59560-41

56026
56030
56121

56197
59560-27
59580-32
59560-38

59560-39

59580-40

56129
59360-27
59380-32
59360-38

59360-39

59380-40

59380-42

Klammer
Drehgestellblende (6 achsig)
Kleinteile (Drehgestell)
Schrauben-Set

Ersatzteile aus unserem
Standard-Programm

Haftreifen (10 Stck.)
Kupplung, vollst. (2 Stck.)
Multiprotokolldecoder Classic
mit Lastregelung (DC/AC)
Soundmodul + Lautsprecher
Lautsprecherdeckel DC
Getriebe, komplett - DC

Radsatz ohne Haftreifen
(2 Stck.) DC

Radsatz mit Haftreifen
(2 Stck.) DC
Radsatz ohne Zahnrad
(2 Stck.) DC

Ersatzteile aus unserem
Standard-Programm

Brückenstecker DC
Lautsprecherdeckel AC
Getriebe, komplett - AC

Radsatz ohne Haftreifen
(2 Stck.) AC

Radsatz mit Haftreifen
(2 Stck.) AC
Radsatz ohne Zahnrad
(2 Stck.) AC
Wechselstromschleifer +

Clamp
Bogie (6 axles)
Consumables (Bogie)
Set of screws

Spare parts standard
range

Friction tyres (set of 10)
Coupling, complete (set of 2)

Multi protocol decoder ”Classic”
with load regulator (DC/AC)

Sound module w loud-speaker

Cover speaker DC
Gear, complete - DC
Wheelset (set of 2) DC

Wheelset w friction tyres
(set of 2) DC
Wheelset w/o gear
(set of 2) DC

Spare parts standard
range

DC Bridge
Cover speaker AC
Gear, complete - AC
Wheelset (set of 2) AC

Wheelset w friction tyres
(set of 2) AC
Wheelset w/o gear
(set of 2) AC
Slider with screws

Attache
Bogie (6 axial)
Petites pièces (Bogie)
Set de vis

Pièces détachées standard

Bandages (10 unités)
Boucles d’attelage (2 unités)

Décodeur multi protocoles
“Classic”avec régulation de charge

Module sonore et haut parleur

Capot haut parleur CC
Engrenage, complète - CC
Essieux (2 unités) CC

Essieux avex bandages
(2 unités) CC
Essieux sans équipement
(2 unités) CC

Pièces détachées standard

Fiche d’interfacer DC
Capot haut parleur CA
Engrenage, complète - CA
Essieux (2 unités) CA

Essieux avex bandages
(2 unités) CA
Essieux sans équipement
(2 unités) CA
Contact avec vis

Clip
Carrelli (6 assi)
Accessorio (Carrelli)
Set di viti

Pezzi di ricambio standard

Anelli di aderenza (10 pezzi)
Gnaci completi (2 pezzi)

Multi protocollo Classic
con regolatore di carico (DC/AC)

Modulo del Sound + casse acustiche

Cover altoparlante DC
Ingranaggio, completto - DC
Ruote senza anelli di aderenza
(2 pezzi) DC
Ruote con anelli di aderenza
(2 pezzi) DC
Ruote senza ingranaggio
(2 pezzi) DC

Pezzi di ricambio standard

Ponte DC
Cover altoparlante AC
Ingranaggio, completto - AC
Ruote senza anelli di aderenza
(2 pezzi) AC
Ruote con anelli di aderenza
(2 pezzi) AC
Ruote senza ingranaggio
(2 pezzi) AC
Pattino con viti

Clip
Bogie (6 ejes)
Implemento (Bogie)
Conjunto de tornillos

Repuestos de nuestro
programa standard

Aros de adherencia (10 u.)
Enganche completo (2 u.)

Decoder multiprotocolo Classic
con regulación de carga (CC/CA)

Módulo de sonido + altavoz
Tapa de altavoz CC
Engranajes, completo - CC
Eje sin aros de adherencia
(2 u.) CC
Eje con aros de adherencia
(2 u.) CC
Eje sin equipo
(2 u.) CC

Repuestos de nuestro
programa standard

Puente CC
Tapa de altavoz CA
Engranajes, completo - CA
Eje sin aros de adherencia
(2 u.) CA
Eje con aros de adherencia
(2 u.) CA
Eje sin equipo
(2 u.) CA
Patín con tornillo

6
9
7
7

6

13

9

9

9

6

13

9

9

9

10

Schraube

9

4

2

AC/DC

0 AC40 DC

4

Nr:
59580-02

59560-07
71024-09

9560-12

5
59560-13
59560-14

9560-15

5
59580-16
57550-17

9560-18

5

9560-19

5
59580-20
59344-21

9560-22

5

59500-84

96130-24
59560-25
59560-26

AC/DC Version

59500-68
59560-28
59580-30

59560-33
59580-35
59580-37
59560-41

26

说说明明::
车身（带窗）

前窗
侧窗
导光柱（3个）
上灯罩
前灯罩
驾驶室
夹子 + 弹簧
弹簧
前盖
泵把（4个）
油箱盖
解码器
有盖灯板

上灯板

PCB
马达盖
挂钩座+
挂钩盖+
弹簧
弹簧（4根）
马达组件
球轴+杯士

牙箱扣
轮架（6轴）
小零件（轮架）
螺丝

备备用用零零件件的的标标准准范范围围::

56026

防滑胶胎

56030

挂钩组件

56121

”Classic”解码器（DC/AC）

56197
59560-27
59580-32
59560-38

59560-39

59580-40

DC Version

带喇叭的发声组件
DC扬声器盖
DC齿轮
DC轮组（2个）

DC防滑轮组（2个）

DC轮组（无齿轮）
(2个）

备备用用零零件件的的标标准准范范围围::

56129

DC插针
AC扬声器盖
AC齿轮
AC轮组（2个）

AC防滑轮组（2个）

AC轮组（无齿轮）
(2个）
带螺丝的滑动取电片

AC Version

59360-27
59380-32
59360-38

59360-39

59380-40

59380-42

AC/DC

41

C/DC

A

8

6

AC/DC

AC/DC

12

7

2

42

Omschrijving:

Behuizing gedecoreerd
(met Vensterglas)
Frontramen
Zijramen
Lichtgeleiders (3 st.)
Lichtkap omhoog
Lichtkap frontzijde
Machinistencabine
Veerklem met veer
Veer (4 st.)
Frontschort
Buffers (4 st.)
Cover tank
Decoder
Verlichtingsprintplaat met
Afdekking
Verlichtingsprintplaat omhoog

Hoofdprintplaat
Moterhouder
Koppelingshouder +
Koppelingsafdekking +
Veer
Veer (4 st.)
Motor compleet
Cardanas + bussen

Klem
Draaistel (6 assen)
Kleine onderdelen (Draaistel)
Schroevenset

Reserveonderdelen uit ons
standaard leveringsprogramma

Antislipbanden (10 st.)
Koppeling, compleet (2 st.)
Multi protocol decoder Classic
met cruise control (DC/AC)
Sound module met luidspreker
Afdekking voor luidspreker DC
Aandrijfkast compleet DC

Wielstel zonder antislipbanden

(2 st.)

DC

Wielstel met antislipbanden
DC (2 st.)

Wielstel zonder versnelling

(2 st.)

DC

Reserveonderdelen uit ons
standaard leveringsprogramma

Brugstekker DC
Afdekking voor luidspreker AC
Aandrijfkast compleet AC

Wielstel zonder antislipbanden

(2 st.)

AC

Wielstel met antislipbanden
AC (2 st.)

Wielstel zonder versnelling

(2 st.)

AC

Contactsleper met schroefen

C/DC

A

13

7

2

AC

56026

AC

Opis:

Obudowa, kompletna

Szyby przednie
Szyb bocznych
Światłowody (3 szt.)
Lekkie pokrycie powyej
Światło okładki
Kabina maszynisty
Piórko z wiosną
Wiosną (4 szt.)
Spoiler
Bufory (4 szt.)
Zbiornik membranowy
Dekoder
Płytka PCB do oświetlenia z
pokrywą
Płytka PCB do oświetlenia
powyej
Płytka PCB
Mocowanie silnika
Spręyna

Wiosna (4 szt.)
Silnik
Wał kardana z obudowami

Klamra
Wózek (6 osie)
Sprzętu (Wózek)
Zestaw śrubek

Części zamienne z programu
standardowego

Opony przyczepnościowe
Sprzęg kompletny (2 szt.)
Dekoder cyfrowy Classic
(DC / AC)

Moduł dźwiękowy z głośnikiem

Osłona głośnika DC
Przekładnia DC, kompletna
Zestaw kół DC (2 szt.)

Zestaw kół DC z gumkami
(2 szt.)
Bez zestaw kół przekładni
DC (2 szt.)

Części zamienne z programu
standardowego

Zworka dekodera DC
Osłona głośnika AC
Przekładnia AC, kompletna
Zestaw kół AC (2 szt.)

Zestaw kół AC z gumkami
(2 szt.)
Bez zestaw kół przekładni
AC (2 szt.)
Płoza ze śrubkami

A

C/DC

A

C/DC

6

C/DC

AC/DC

A

C/DC

A

56121

15

A

C/DC

C/DC

A

30

14

DC

28

56030

ПЕРЕВОД:

Корпус в сборе

1

C/DC

A

C/DC

A

56129 DC

32

5

Popis:

Karoserie, potištěno

7

1

C/DC

A

AC

6197 AC/DC

PG*

13

(s okny)

Фронт окна
Боковое окно
Фонарь (3 шт.)
Свет крышку над
Свет переднюю панель
Кабина управления

Держатель ручки с пружиной

Весна (набор 4)
Спойлер
Буфер (набор 4)
Диафрагма танк
Декодер
PCB для освещения с

Čelní okna
Boční okna
Světlovody (3ks)
Zakrytí světel výše
Zakrytí světel osvětlení
Stanoviště strojvůdce
Stojánek s pružinou
Pružina
Čelní ochrana
Nárazník (4ks)
Membrána Tank
Dekodér
PCB pro osvětlení

9
8
6
6
6
7
7
6
7
6

6
17
10

крышкой
PCB для освещения выше

PCB
Моторное покрытие

Соединитель сцепного при­бора + Покрытие Сцепного
прибора + Пружина

Весна (4 шт.)
Двигатель
Шахта

Скрепка
Рама тележки (6 оси)
Малые части (тележки)
Набор винтов

Запчасти от наших
стандартных

Шины трения (наб.10)
Сцепки в сборе (наб. 2)
Декодер Классик
мультипротокольный

Звуковой модуль с динамиком

Выступающие покрытия

Передаточный механизм в сборе DC

Набор колёс (2 шт.) Пост.

PCB pro osvětlení výše

PCB
Uložení motoru
Rameno spřáhla +
Zakrytování spřáhla +
Pero
Pero (4ks)
Motor kompletní
Kardanová hřídel + Pouzdra

Třmen
Otočný podvozek (6 osách)
Malé části (podvozek)
Set šroubů

Náhradní díly z našeho
standartního programu

Bandáže (10ks)
Spojka, kompl. (2ks)
Multidekodér klasický s
regulací zatížení (DC/AC)
Zvukový modul + mikrofon
Kryt reproduktoru DC
Převodovka, komplet - DC
Sada kol s bandáží (2ks) DC

10

11

7

8

6
12

7

6

9

7

7

6

13

9

Ток DC
Набор колёс с рикционами

Sada kol s bandáží (2ks) DC

9

Пост. ток (2 шт.) DC
Без передач колесных пар
(2 шт.) DC

Запчасти от наших
стандартных

Мост постоянного тока
Выступающие покрытия

Передаточный механизм в сборе AC

Набор колёс (2 шт.) Пост.

Bez převodovky dvojkolí

(2ks) DC

Náhradní díly z našeho
standartního programu

Můstek DC
Kryt reproduktoru AC
Převodovka, komplet - AC
Sada kol s bandáží (2ks) AC

9

6

13

9

Ток AC
Набор колёс с рикционами

Sada kol s bandáží (2ks) A

C

9

Пост. ток (2 шт.) AC
Без передач колесных пар
(2 шт.) AC
Ползунок с винтами

Bez převodovky dvojkolí

(2ks) AC
Kulisa se šrouby

9

10

*Preisgruppe *price category *Catégorie de prix *Categoria prezzi *Grupo de precio *

价价格格表表

*Priscategorie *Grupa cenowa *ценовая категория *Cenová skupina
