Oel
PIKO Art.-Nr.:
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung
PIKO Art.-Nr.:
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und
säurefreiem Nähmaschinenöl!
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlaufen
zu lassen, damit das Modell einen optimalen Rundlauf und eine gute Zugkraft
erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells nur auf
sauberen Schienen gewährleistet ist.
Oel
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and traction
properties, it is advisable to run the locomotive in for 25 minutes forwards
and 25 minutes in reverse without load. Clean rails are essential for good
performance.
Haftreifenwechsel
Change the Traction Tyres

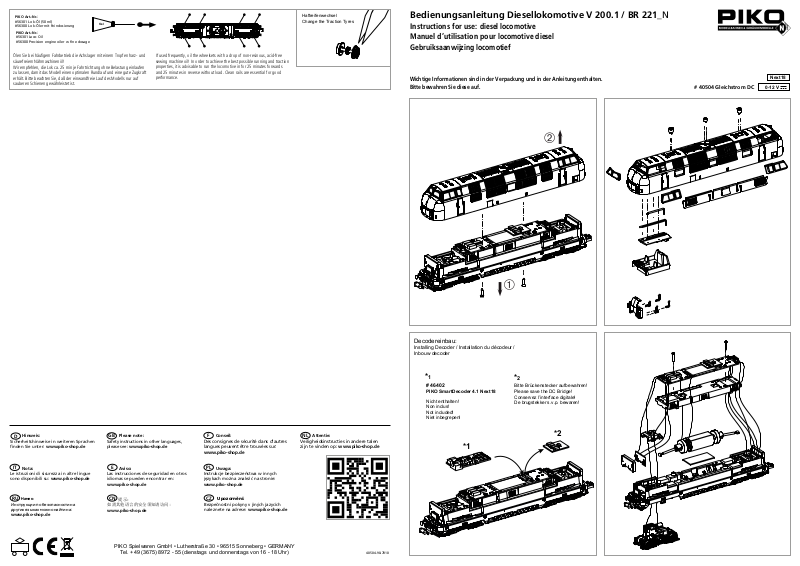

Bedienungsanleitung Diesellokomotive V 200.1 / BR 221_N
Instructions for use:
Manuel d’utilisation pour
Gebruiksaanwijzing locomotief
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
diesel locomotive
locomotive diesel
# 40504 Gleichstrom DC
Next18
0-12 V
Hinweis:
D
Sicherheitshinweise in weiteren Sprachen
finden Sie unter: www.piko-shop.de
IT
Nota:
Le istruzioni di sicurezza in altre lingue
sono disponibili su: www.piko-shop.de
RU CZCN
Hамек:
Инструкции по безопасности на
других языках можно найти на
www.piko-shop.de
:
Please note:
GB
Safety instructions in other languages,
please see: www.piko-shop.de
Aviso:
Las instrucciones de seguridad en otros
idiomas se pueden encontrar en:
www.piko-shop.de
提示：
如需其他语言的安全须知请访问:
www.piko-shop.de
F NL
Conseil:
Des consignes de sécurité dans d‘autres
langues peuvent être trouvées sur:
www.piko-shop.de
PLE
Uwaga:
Instrukcje bezpieczeństwa w innych
językach można znaleźć na stronie:
www.piko-shop.de
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de
Attentie:
Veiligheidsinstructies in andere talen
zijn te vinden op: www.piko-shop.de
Decodereinbau:
Installing Decoder / Installation du décodeur /
Inbouw decoder
*1
# 46402
PIKO SmartDecoder 4.1 Next18
Nicht enthalten!
Non inclus!
Not included!
Niet inbegrepen!
*1
*2
Bitte Brückenstecker aufbewahren!
Please save the DC Bridge!
Conservez l’interface digitale!
De brugstekker s.v.p. bewaren!
*2
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. +49 (3675) 8972 - 55 (dienstags und donnerstags von 16 - 18 Uhr)
40504-90-7010
c
ERSATZTEILE DIESELLOKOMOTIVE V 200.1 / BR 221_N
Spare parts for electric locomotive V 200.1 / BR 221_N
e
d
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben
1 2
6
31 32 33 34 100
16 17
2523
26 12724
20
•
Please order the wanted spare part with the complete spare part item number.
3 4
21
28 29 30
22
5
wahlweise / alternatively /
au choix / naar keuze
Zurüstbauteil nur für Vitrinenmodelle /
Extension only for display case models /
Détaillage pour modèle de vitrine /
Accessoire uitsluitend voor vitrinemodellen!
wahlweise / alternatively /
au choix / naar keuze
46240 46402
Bezeichnung / Description
Gehäuse, komplett / Body, complete 40504-01 15
Fenster / Window 40500-02 9
Leuchtstab Spitzenlicht, Führerhaus / Light bar Front top, Driver cab 40500-03 7
Leuchtstäbe Front / Light bars front 40504-04 8
Auspuff (3-tlg.) / Exhaust (set of 3) 40504-05 7
Führerstand / Driver cab 40500-06 6
Brückenstecker / DC plug 47520-16 8
Hauptplatine mit Beleuchtungsplatinen und Kabel /
Main board with lightboards and wires
Lautsprecherabdeckung / Cover loudspeaker 40504-20 5
Rahmen / Chassis 40504-21 12
Frontschürze geschlossen (2 Stck.) / Front cover-closed (2 pcs.) 40504-22 8
Frontschürze offen (2 Stck.) / Front cover-open (2 pcs.) 40504-23 8
Puffer (4 Stck.) / Buffer (4 pcs.) 40504-24 6
Kupplungsschacht mit Federn / Coupler w spring 40504-25 7
ET-Nr. / spare part N°
40500-17 15
PG*
Bezeichnung / Description
Kupplungsfedern (4 Stck.) / Spring (4 pcs.) 40500-26 6
Motor komplett / Motor complete 40500-127 14
Kardanwelle + Buchsen / Cardan shaft + bushes 40500-28 7
Getriebeklammer / Gear box buckle 40500-29 5
Getriebe / Gearbox 40504-30 13
Radsatz mit Zahnrad und Haftreifen (2 Stck.) /
Wheelset w gear and friction tyres (2 pcs.)
Radsatz mit Zahnrad (2 Stck.) / Wheelset w gear (2 pcs.) 40500-32 9
Drehgestellblenden (4-tlg.) / Engravings-bogie (set of 4) 40504-33 8
Schrauben / Screws 40500-34 7
Kupplung (2 Stck.) / Coupling (2 pcs.) 40350-100 6
ET aus unserem Standard-Programm / Spare parts standard range
Haftreifen (10 Stck.) / Friction tyres (set of 10) 46240
PIKO SmartDecoder 4.1 Next18 / PIKO SmartDecoder 4.1 Next18 46402
ET-Nr. / spare part N°
40500-31 9
*Preisgruppe *price category
PG*
