PIERENSTEP Feedbacksystem
Für Teilbelastung und Gangschulung
For partial weight bearing and gait training
2
3
1
KURZ-GEBRAUCHSANWEISUNG
Laden
» In die PIERENSTEP Gehstützen sind
Akkus eingebaut, die geladen sein
müssen, damit das Feedbacksystem funktionieren kann. Laden Sie
diese bei Bedarf vor der Anwendung mit dem mitgelieferten
Ladegerät auf.
Einstellung der Länge
» Wichtig ist die Einstellung der
richtigen Länge an den Gehstützen. Wenn Sie gerade auf dem
gesunden Bein stehen und den
Arm hängen lassen, sollte das
Gristück genau auf Höhe Ihres
Handgelenks sein.
Einschalten
» Um das Feedbacksystem der Geh-
stützen in Betrieb zu nehmen,
ziehen Sie den Blindstecker ab
bzw. entfernen Sie das Kabel des
Ladegeräts. Wichtig: dabei darf
kein Gewicht auf den Gehstützen
lasten!
4
5
6
3-Punkt-Gang – Schritt 1
» Setzen Sie die Gehstützen zeit-
gleich mit dem verletzten Bein auf
den Boden auf. Geben Sie dabei
schon Kraft auf die Gehstützen.
3-Punkt-Gang – Schritt 2
» Üben Sie diesen Krafteinsatz kon-
stant über die gesamte Schrittdauer aus.
3-Punkt-Gang – Schritt 3
» Erst wenn das verletzte Bein kei-
nen Bodenkontakt mehr hat, entlasten Sie die Gehstützen. Wenn
Sie zu viel oder zu wenig Kraft
aufgewendet haben, weist das
Feedbacksystem Sie darauf hin.
Gebrauchsanweisung
Deutsch
Inhaltsverzeichnis
Deutsch
Zweckbestimmung 6
Sicherheitshinweise 6
Warnungen 7
Ein wenig Hintergrundwissen 8
Vorbereitung der Anwendung 9
Ermittlung der richtigen Länge 9
Einstellung der richtigen Länge 9
Inbetriebnahme des Feedbacksystems 14
Anwendung 14
Weitere Funktionen 15
Stromsparmodus 15
Aufladen der Akkus 16
Technische Angaben und allgemeine Informationen 17
Pflege und Reinigung 17
Lieferumfang 17
Klassifizierung 17
Wartung und sicherheitstechnische Kontrollen 18
Sicherheitstechnische Kontrolle (STK) 18
Messtechnische Kontrolle (MTK) 18
Garantie 19
Entsorgung 19
Technische Daten 20
Maße 21
Bildzeichen 22
Typenschilder 23
5
Gebrauchsanweisung - PIERENSTEP
Liebe Kundin, lieber Kunde!
Wir freuen uns, dass Sie sich zum Kauf/zur Miete eines
PIERENSTEP Gehstützensystems entschlossen haben. In
dieser Gebrauchsanweisung lesen Sie alles, was Sie für
die Anwendung wissen sollten und erhalten wertvolle
Tipps und Hinweise. Bitte lesen Sie sie daher vor der
ersten Benutzung sorgfältig durch.
Wichtige Hinweise –
bitte vor Gebrauch lesen!
Zweckbestimmung
Die PIERENSTEP Gehstütze ist ein Medizinprodukt. Sie
können damit die von Ihrem Arzt oder Therapeuten
verordnete Teilbelastung beim 3-Punkt-Gang während
jedes Schrittes kontrollieren. Fehlbelastungen zeigt das
Messsystem der Gehstütze akustisch und/oder durch
Vibration an. Bitte setzen Sie sie für keine anderen Zwecke ein.
Sicherheitshinweise
Zu Ihrer eigenen Sicherheit sollten Sie die nachfolgenden Hinweise sorgfältig durchlesen und beachten:
» Sollten die PIERENSTEP Gehstützen beschädigt sein,
so dass die Funktion oder der sichere Gebrauch beeinträchtigt sind, senden Sie sie zur Überprüfung bitte
unverzüglich zum Hersteller.
» Alle Wartungen und Kontrollen sind ausschließlich
von qualifiziertem und in die Funktion des Gerätes
eingewiesenem Fachpersonal unter Verwendung von
Messmitteln mit gültiger Kalibrierung entsprechend
dem Servicehandbuch durchzuführen.
» Bitte halten Sie Behälter mit Flüssigkeiten vom Gerät
fern. Das Eindringen von Flüssigkeiten in das Gerät ist
zu vermeiden. Sollte trotzdem einmal Flüssigkeit in
das Gerät eindringen, muss das PIERENSTEP vor der
nächsten Benutzung gründlich getrocknet und einer
messtechnischen Kontrolle unterzogen werden.
» Abweichungen von diesen Vorsichtsmaßnahmen
geschehen auf alleinige Verantwortung des Anwenders.
6
Deutsch
» Bitte berücksichtigen Sie das auf den Gehstützen
angegebene maximale zulässige Körpergewicht.
» Die Gehstützen sind vor Gebrauch auf Beschädigung
zu überprüfen.
» Der Gummifuß sollte regelmäßig auf Beschädigun-
gen/Abnutzungen hin kontrolliert werden.
» Bitte lassen Sie sich bei schwierigen Gehflächen von
einer Person begleiten, damit Ihnen bei einem evtl.
Sturz jemand helfen kann.
» Beim Treppensteigen nach Möglichkeit immer das
Geländer mit einer Hand benutzen, mit der anderen
Hand die Gehstütze verwenden. Hinweis: Das Feedback-System der PIERENSTEP Gehstützen funktioniert
nicht beim Treppensteigen.
» Im Falle eines Sturzes lassen Sie bitte die Gehstützen
seitlich fallen, damit Sie evtl. nicht auf diese fallen.
» Beim Gehen bitte die Gehstützen nahe am Körper füh-
ren und so senkrecht wie möglich aufsetzen.
» Die Gehstützen dürfen nur zur Unterstützung der
Gehfähigkeit verwendet und keinesfalls zweckentfremdet werden (z. B. Aufstehhilfe, als Werkzeug, etc).
» Aus Haftungsgründen dürfen keine Veränderungen
an der Mechanik vorgenommen werden.
» Bitte hängen Sie keine Gegenstände an den Gehstüt-
zen auf (Tasche usw.).
» Die Gehstützen sollten durch Fachpersonal nach län-
gerer Nichtbenutzung überprüft werden.
» Auf schnee- und eisbedecktem Untergrund sollten Sie
die Gehstützen nicht nutzen.
» Achtung: Sturzgefahr durch Wegrutschen möglich.
» Beim Überqueren von losen Teppichböden, feuchten
Fliesen oder Böden sollten Sie unbedingt Vorsicht
walten lassen.
» Die Gehstützen dürfen nicht der Sonnenstrahlung
über einen längeren Zeitraum ausgesetzt sein (z. B.
Fenster oder PKW-Scheibe).
» Die Gehstützen nicht an heiße Heizungen und Öfen
lehnen.
Warnungen
» Tragbare und mobile Hochfrequenz-Kommunikati-
onseinrichtungen können medizinische elektrische
Geräte beeinflussen.
» Der Betrieb in der Nähe (ca. 1 m) von einem Kurzwel-
7
Gebrauchsanweisung - PIERENSTEP
len- oder Mikrowellen-Therapiegerät kann zu Fehlmessungen und damit zu fehlerhaften Feedbackreaktionen des PIERENSTEP Messsystems führen.
» Jede der beiden Gehstützen darf mit maximal 100 kg
belastet werden.
Ein wenig Hintergrundwissen
Für den Heilungsprozess zum Beispiel nach einer unfallchirurgischen oder orthopädischen Operation kann es
sinnvoll sein, die verletzte Extremität rasch wieder zu
belasten - aber nicht mit dem vollen Gewicht. Vor allem
für die Knochenheilung ist die Gewichtsbelastung wichtig, denn der Druck des Körpergewichtes regt das Knochenwachstum an. Komplette Schonung ist also nicht
gewünscht, eine volle Belastung aber ebenfalls nicht,
das wäre eine zu große Beanspruchung. Darum verordnen Ärzte und Therapeuten in solchen Fällen gerne die
Teilbelastung. Mit Hilfe von Unterarm-Gehstützen lernt
der Patient, gerade so viel Gewicht auf das Bein oder
den Fuß zu geben, wie für den Heilungsprozess förder-
lich ist. Zugleich muss er darauf achten korrekt zu gehen,
um den Heilungsprozess optimal zu unterstützen. Das
alles ist gar nicht so einfach, wie es auf den ersten Blick
scheint. Denn wie viel Gewicht ist genug, wie viel ist zu
viel? Das subjektive Gefühl dabei ist in dieser Hinsicht
nicht sehr verlässlich. Darum wurde das Messsystem der
PIERENSTEP Gehstütze entwickelt. Es zeigt ganz genau
an, wie viel Gewicht auf dem Bein lastet. Wenn es zu
viel oder zu wenig ist, warnt es den Anwender akustisch und/oder durch einen Vibrationsalarm. So kann
man recht einfach ein Gefühl für die richtige Belastung
entwickeln und sich verstärkt darauf konzentrieren, die
Gehbewegung richtig auszuführen.
Wichtig: Damit die PIERENSTEP Gehstützen und das
Messverfahren korrekt funktionieren können, ist genau
festgelegt, welche die linke und welche die rechte
Gehstütze ist. Die rechte ist markiert mit einem blauen
Gristück (2) und einem Aufkleber „rechts“. Die linke
Gehstütze hat ein grünes Gristück (2) und einen Aufkleber mit der Aufschrift „links“. Bitte achten Sie immer
darauf, die beiden Seiten nicht zu vertauschen.
8
Vorbereitung der Anwendung
Ermittlung der richtigen Länge
Sehr wichtig für die korrekte Funktion des PIERENSTEP
Gehstützensystems ist die richtige Einstellung der
Länge. Folgen Sie dazu zunächst den Anweisungen
Ihres Therapeuten.
Die für Sie richtige Länge der Gehstützen können Sie
aber auch leicht selbst ermitteln. Stehen Sie dazu aufrecht und gerade auf Ihrem gesunden Bein und lassen einen Arm entspannt hängen. Stützen Sie sich bei
Bedarf mit der anderen Hand ab.
Deutsch
Falsche Länge Richtige Länge

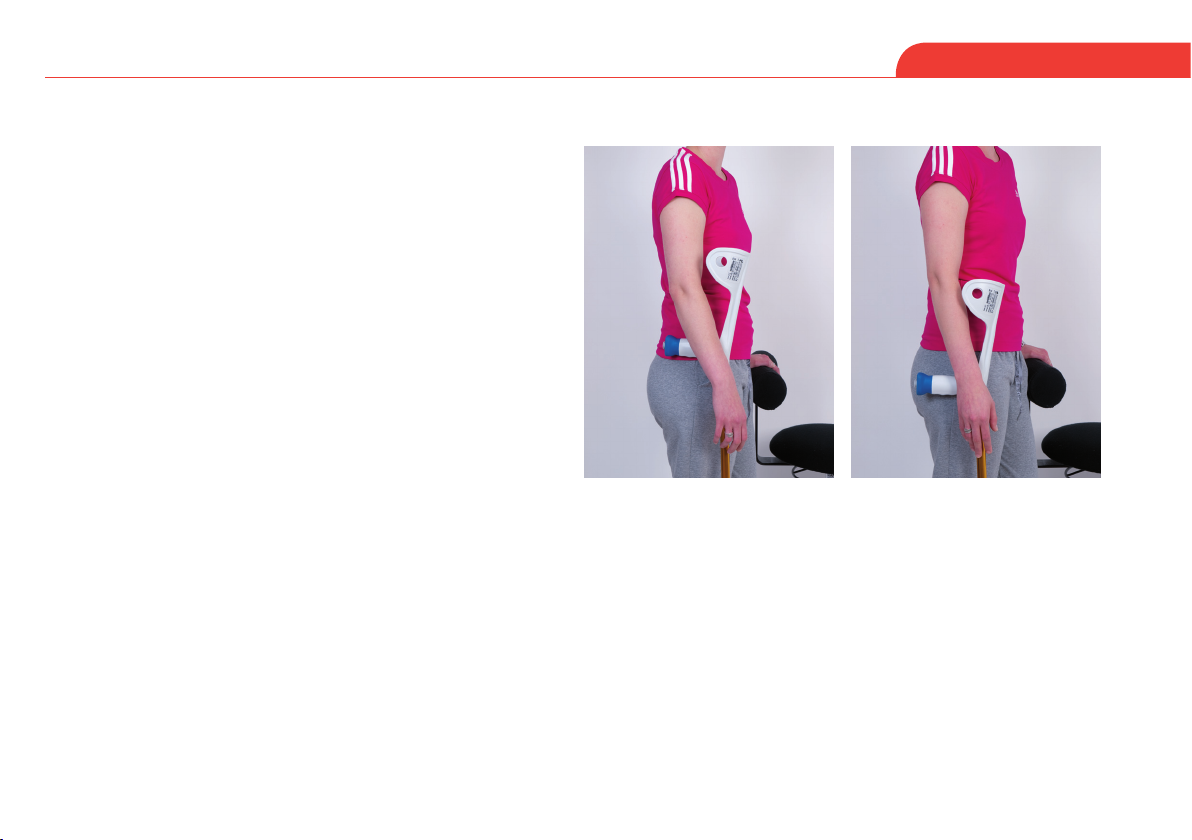

Stellen Sie die Gehstütze neben den herabhängenden
Arm. Das Gristück (2) muss sich nun in Höhe des Handgelenks befinden. Wählen Sie im Zweifelsfall die längere
Einstellung.
Einstellung der richtigen Länge
Um die richtige Länge der Gehstützen einzustellen,
gehen Sie bitte wie folgt vor:
9
Gebrauchsanweisung - PIERENSTEP
1. Lösen Sie die Feststellmutter (10).
2. Drücken Sie mit der einen Hand den
Arretierungsknopf (9) ein.
10
Deutsch
3. Mit der anderen Hand umfassen Sie den Gum-
mifuß (12). Achtung: Umfassen Sie dabei keines-
falls die Schutzabdeckung der Messeinheit (11)!
4. Drehen Sie das untere Rohr (7) ein kleines Stück
nach rechts. Der Arretierungsknopf (9) sollte
gerade noch sichtbar sein.
11
Gebrauchsanweisung - PIERENSTEP
5. Schieben Sie das untere Gehstützenrohr (7) nun
auf die notwendige Länge. Achtung: Ziehen Sie
dabei das untere Rohr nicht weiter als bis zur
untersten Raststellung 10 (8) heraus!
6. Lassen Sie den Arretierungsknopf (9) hör- und
sichtbar einrasten.
12
Deutsch
7. Drehen Sie die Feststellmutter (10) wieder fest.
8. Stellen Sie die zweite Gehstütze auf die gleiche
Weise auf dieselbe Länge ein. Tipp: Am einfachsten geht das, wenn Sie die freien Raststellungen
(8) oberhalb des Arretierungsknopfes (9) zählen.
13
Gebrauchsanweisung - PIERENSTEP
Inbetriebnahme des Feedbacksystems
Schalten Sie das Feedbacksystem beider Gehstützen
ein, indem Sie bei beiden Gehstützen den Blindstecker
(3) bzw. den Ladestecker des Ladegeräts aus der Ladebuchse (4) auf der Vorderseite des Gristückes herausziehen.
Achtung: Während Sie das Feedbacksystem einschalten,
dürfen Sie die Gehstützen auf keinen Fall belasten!
Es erfolgen nun vier Signaltöne und die grüne LED
(5) blinkt zunächst schnell. Warten Sie kurz ab, bis die
Blinkfrequenz der grünen LED (5) sich deutlich verlang-
samt hat. Erst jetzt ist Ihr PIERENSTEP Feedbacksystem
zur Teilbelastungskontrolle einsatzbereit. Jetzt dürfen
die Gehstützen wieder belastet werden. Falls Sie keine
akustische Rückmeldung von der Gehstütze erhalten
und die gelbe LED (5) blinkt, ist Ihr Feedbacksystem
nicht einsatzbereit. Laden Sie den Akku mit dem Ladegerät aus dem Lieferumfang (siehe Kapitel „Aufladen
des Akkus“).
Anwendung
Unabdingbar für die korrekte Funktion des Feedbacksystems ist ein exakt ausgeführter 3-Punkt-Gang mit
den Gehstützen. Den korrekten Bewegungsablauf
bringt Ihnen Ihr Therapeut bei.
» Setzen Sie die Gehstützen zeitgleich mit dem verletz-
ten Bein auf den Boden auf.
» Achten Sie bereits zu Beginn des Schrittes auf einen
spontanen Krafteinsatz auf die Gehstützen. Achtung:
Hier erfolgen die meisten Überlastungen.
14
Deutsch
» Üben Sie diesen Krafteinsatz konstant über die
gesamte Schrittdauer aus.
» Erst wenn das verletzte Bein keinen Bodenkontakt
mehr hat, dürfen die Gehstützen entlastet werden.
Falls während des Schrittes die maximale Teilbelastung
auf Ihrem kranken Bein außerhalb der vom Therapeuten eingestellten Toleranz war, weist Sie das PIERENSTEP Feedbacksystem darauf hin. Je nachdem, welche
Einstellungen Ihr Therapeut für Sie vorgenommen hat,
erfolgt das Feedback in Form eines Signaltons und/oder
eines Vibrationsalarms im Gristück (2) der Gehstütze.
Beachten Sie hierzu die Patientenanleitung, die Sie
zusammen mit Ihren PIERENSTEP Gehstützen erhalten
haben.
Weitere Funktionen
Stromsparmodus
Werden die Gehstützen 2 Minuten lang nicht benutzt,
gehen sie in den Stromsparmodus über. Das wird von
beiden Gehstützen auch durch einen Doppelsignalton
angezeigt. Die grüne LED (5) hört auf zu blinken. Sie
können die Gehstützen wieder aktivieren, indem Sie
diese ca. eine Sekunde lang belasten. Ein kurzer Signalton zeigt an, dass sie wieder betriebsbereit sind. Hängen Sie bitte keine Gegenstände wie Jacken, Taschen
o. Ä. an die Gehstützen, um den Stromsparmodus nicht
zu behindern.
Bedeutung der verschiedenen LED–Anzeigen
an den Gehstützen
LED MODUS
grün blinkend, schnell
(2 Hz)
grün blinkend, langsam
(0,5 Hz)
Direkt nach Ziehen des
Blindsteckers oder wenn
nur bei einer Gehstütze
der Blindstecker gezogen
wurde. Gehstütze ist
eingeschaltet, aber nicht
einsatzbereit – Nullabgleich
findet statt.
Gehstützen sind
einsatzbereit für
Feedbacksystem und
Teilbelastungskontrolle.
15
Gebrauchsanweisung - PIERENSTEP
LED MODUS
gelb blinkend Akku im niedrigen
Ladezustand. Akku
muss geladen werden.
Feedbacksystem und
Teilbelastungskontrolle
nicht einsatzbereit.
Aufladen der Akkus
Bei regelmäßiger Benutzung sollten Sie die Akkumulatoren Ihrer PIERENSTEP Gehstützen jeden zweiten Tag
laden. Alternativ müssen Sie sie auch immer dann aufladen, wenn die gelbe LED im Gristück (2) blinkt.
Die gelbe Farbe signalisiert, dass der Ladezustand der
Akkus nicht mehr ausreichend für den Betrieb der Gehstützen ist. Laden Sie immer beide Gehstützen gleichzeitig. Verwenden Sie nur die Ladegeräte aus dem
Lieferumfang. Andere Ladegeräte könnten die Akkus
beschädigen.
1413
Schließen Sie das Ladegerät an eine Steckdose an. Die
Betriebsanzeige-LED am Ladegerät leuchtet gelb.
Stecken Sie den Ladestecker (13) in die dafür vorgesehene Ladebuchse (4) vorne im Gristück (2) der Gehstütze. Nach ein paar Sekunden leuchtet die LED des
Ladegeräts rot (14) und kennzeichnet damit den laufenden Ladevorgang.
Ist der Ladevorgang nach ca. 2 Stunden abgeschlossen,
leuchtet die LED des Ladegeräts grün und das Ladegerät geht in die Erhaltungsladung über.
16
Bedeutung der verschiedenen LED–Anzeigen
am Ladegerät
LED MODUS
gelb Akku ist nicht
angeschlossen
gelb (leuchetet nach einigen
Sekunden rot)
rot Ladevorgang
grün mit gelb
blinkendem Licht
grün Akku ist geladen /
rot/grün flackernd Fehler
Akkuinitialisierung
und Analyse
Zwischenmodus mit
geringerer Ladespannung
Erhaltungsladungsmodus
Technische Angaben und allgemeine
Informationen
Pflege und Reinigung
Die PIERENSTEP Gehstützen sollten in regelmäßigen
Deutsch
Abständen gereinigt werden. Hierzu ist lediglich ein
weiches, fusselfreies Tuch unter ggf. sparsamer Verwendung milder Reinigungsmittel oder Isopropanol
notwendig. Keine Reinigungsmittel mit Schleifzusätzen
verwenden. Beim Reinigen achten Sie bitte darauf, dass
keine Flüssigkeit ins Innere des Gerätes dringt. Brennbare Reinigungsmittel müssen vor der erneuten Inbetriebnahme vollständig verdunstet sein.
Lieferumfang
Zum Lieferumfang des PIERENSTEP gehört:
REF Bezeichnung
1 101528 PIERENSTEP Gehstützen 1 Paar
2 106346 Steckerladegerät SLG 500-3635
1 451600-0276 Gebrauchsanweisung
Version 4
Klassifizierung
Das Produkt PIERENSTEP wird nach Anhang IX der Richtlinie 93/42/EWG über Medizinprodukte in die Klasse I
eingestuft.
17
Gebrauchsanweisung - PIERENSTEP
Wartung und sicherheitstechnische Kontrollen
Die PIERENSTEP Gehstützen dürfen ausschließlich von
autorisiertem technischen Personal oder vom Hersteller
gewartet werden. Alle Reparaturen dürfen ausschließlich von ausgebildetem Fachpersonal ausgeführt werden. Ein Neuabgleich muss mit geeigneten Messmitteln
mit gültiger Kalibrierung erfolgen. Die Verantwortung
für den durchgeführten Service liegt beim durchführenden Personal. Nicht autorisierter Service gefährdet die
Garantie und die Sicherheit des Gerätes.
An den PIERENSTEP Gehstützen sind die sicherheitsund messtechnischen Kontrollen alle 12 Monate von
dazu befugten Personen durchzuführen. Dazu befugt
sind Personen, die aufgrund ihrer Ausbildung, ihrer
Kenntnisse und ihrer durch praktische Tätigkeit gewonnenen Erfahrungen solche Kontrollen ordnungsgemäß
durchführen können, in der Funktionsweise des Gerätes
geschult wurden und die hinsichtlich dieser Kontrolltätigkeit keinen Weisungen unterliegen.
Einzelbeschreibung der sicherheitstechnischen
Kontrolle (STK)
Sichtprüfung:
» Gebrauchsanweisung vorhanden
» Überprüfung der Ausstattung auf Vollständigkeit
» Aufschriften auf dem Typenschild lesbar
und vollständig
» Mechanische Beschädigung der Gehstütze (Risse oder
Bruchstellen an Metall- und Kunststoteilen)
» Prüfung der Funktionsfähigkeit:
Niedriger Akkumulator-Ladezustand,
Summer und Vibrationsalarm
» Funkverbindung zum PC
» Funktionskontrolle nach Gebrauchsanweisung und
Servicehandbuch durchführen
Einzelbeschreibung der messtechnischen
Kontrolle (MTK)
» Kalibrieren der Gehstütze mit einer Belastung von
10, 15, 20 und 25 kg
18
» Das Ergebnis der MTK und STK ist mit Datum und
Namen der Person bzw. der Firma, welche die Prüfung vorgenommen hat, im Prüfprotokoll zu dokumentieren. Ist eine PIERENSTEP Gehstütze nicht
funktions- und/oder betriebssicher und sind bei der
Prüfung Mängel aufgetreten, durch die Patienten,
Beschäftigte oder Dritte gefährdet werden, darf die
Gehstütze nicht mehr betrieben werden und muss vor
dem nächsten Gebrauch instandgesetzt werden.
Garantie
Auf das PIERENSTEP Messsystem gewähren wir eine
Garantie von 1 Jahr ab Datum der Übernahme. Wir
garantieren für einen Zeitraum von einem Jahr ab
Datum der Übernahme, dass das Produkt bei bestimmungsgemäßem Gebrauch frei von Mängeln ist.
Deutsch
» Fremdeingri durch nicht autorisierte Personen in
das Gerät zu Reparaturzwecken
» Höherer Gewalt, wie z. B. Blitzschlag usw.
» Transportschäden aufgrund unsachgemäßer Verpa-
ckung bei Rücksendungen
» Nicht durchgeführter Wartung oder sicherheitstech-
nischer Kontrolle
» Betriebsbedingter Abnutzung und üblichem Verschleiß
dazu zählt beispielhaft die Komponente Gummifuß
» Nichtverwendung von Originalersatzteilen und
-zubehör
Die Pierenkemper GmbH haftet nicht für Mangelfolgeschäden, sofern sie auf Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von
Leib oder Leben. Die gesetzlichen Gewährleistungsansprüche bleiben hiervon unberührt.
Wir gewähren keine Garantie bei:
» Nichtbeachtung der Gebrauchsanweisung
» Bedienungsfehlern
» Unsachgemäßem Gebrauch oder Behandlung
Entsorgung
Der Hersteller verpflichtet sich, das PIERENSTEP Messsystem zurückzunehmen und ordnungsgemäß zu entsorgen.
19
Gebrauchsanweisung - PIERENSTEP
Technische Daten
Spannungsversorgung 2,4 V – 2 x 1,2 V Akkumulator
Stromaufnahme Max. 60 mA im aktiven Zustand
ca. 1 mA im Bereitschaftsmodus
Massenspeicher 4 Megabyte Flash-Memory
Abmessung 150 x 1000 x 50 mm (B x H x T)
Gewicht ca. 1,2 kg pro Paar (ohne Zubehör)
Maximale Belastung pro Gehstütze 100 kg
Arbeitsbedingungen Temperaturbereich 0 °C bis 35 °C
Relative Luftfeuchtigkeit 30 % bis 90 %
20

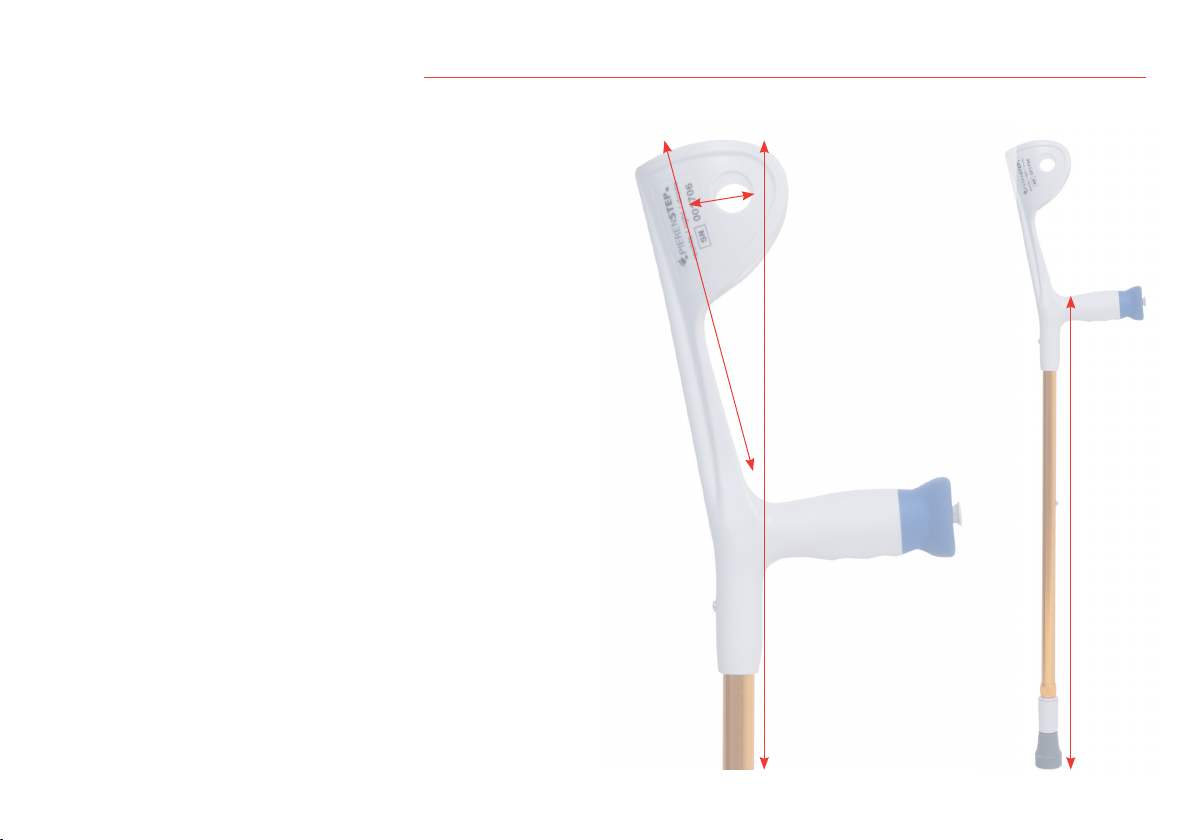

Maße
Oberteillänge: a = 225 mm
Stützwinkel: α = 15°
Unterteillänge: l
Maximale Unterteillänge: 970 mm
Minimale Unterteillänge: 740 mm
Deutsch
α
a
I
21
Gebrauchsanweisung - PIERENSTEP
Bildzeichen
Achtung, Begleitdokumente, insbesondere
Gebrauchsanweisung beachten!
Diesem Symbol folgt das Baujahr des Produktes.
Diesem Symbol folgt die Anschrift des Herstellers.
Diesem Symbol folgt die Artikel- bzw. Bestell-
nummer des Produktes.
Diesem Symbol folgt die Seriennummer
des Produktes.
Dieses Produkt trägt das Recycling-Symbol
gemäß der EU-Richtlinie 2002/96/EG. Das
bedeutet, dass das Produkt am Ende der Nutzungszeit unentgeltlich bei einer kommunalen
Sammelstelle zum Recyceln abgegeben werden
muss. Eine Entsorgung über den Haus-/Restmüll
ist nicht gestattet. Dies ist ein aktiver Beitrag
zum Umweltschutz.
22
Mit der Anbringung der CE-Kennzeichnung
erklärt der Hersteller, dass das Produkt alle
zutreenden Anforderungen der zu berücksichtigenden EG-Richtlinien erfüllt und ein für das
Produkt vorgeschriebenes Konformitätsbewertungsverfahren erfolgreich abgeschlossen
wurde.
Diesem Symbol folgen die technischen Daten
des internen Akkumulators.
Diesem Symbol folgt die Funkfrequenz der vom
Produkt abgegebenen elektromagnetischen
Strahlung.
Typenschilder
Deutsch
23
User Instructions - PIERENSTEP
24
Operating Manual
English
Content
English
Important notes 28
Safety instructions 28
Warnings 29
Some background knowledge 30
Preparations for use 31
Ascertaining the correct length 31
Setting the correct length 31
First time feedback system operations 36
Application 36
Further functions 37
Power saving mode 37
Charging the battery 38
Technical data and general information 16
Care and cleaning 40
Contained in the delivery 40
Classification 40
Maintenance and technical safety checks 40
Description of the technical safety controls 41
Measurement technical controls 41
Guarantee 41
Disposal 42
Technical data 43
Dimensions 44
Symbols 45
Labels 46
25
2
3
1
ABBREVIATED USER INSTRUCTIONS
Battery charging
» The PIERENSTEP crutches contain
batteries which must be charged
so that the feedback system can
function. Please use the enclosed
charging unit to charge the
batteries as and when necessary
before using the crutches.
Adjusting the length
» It is important to set the correct
length on the crutches. When
standing straight on the healthy
leg with the arms hanging down
by the side, both the handle piece
and the wrist joint should be at
the same height.
Switching On
» In order to operate the crutches
feedback system, first remove
either the dummy plug or the
battery charger plug. At this
point it is important to note that
no weight should bear on the
crutches.
4
5
6
3 point gait – Step 1
» Place the crutches and
simultaneously the injured leg
on the ground while exerting
downward pressure on the
crutches.
3 point gait – Step 2
» Continue to exert a constant
downward pressure for the whole
duration of the step.
3 point gait – Step 3
» Discontinue downward pressure
on the crutches only then when
the injured leg is no longer in
contact with the ground. The
feedback system will indicate if
too much or too little pressure has
been exerted.
User Instructions - PIERENSTEP
Dear Customer,
We are very pleased that you have decided to purchase
a PIERENSTEP crutch system. Please read carefully all the
instructions in this manual and take note of the various
tips and recommendations. It is important to read these
instructions before using for the first time.
Important notes – Please read before using
Purpose of use
The PIERENSTEP crutches are a medical product. During
the 3 point gait you are able to control the partial
weight bearing level which has been prescribed by your
physician or therapist during the course of each step.
Incorrect weight bearing levels exerted on the crutches
are indicated acoustically by the measurement system
and/or by the incidence of vibration. Please do not use
these crutches for any other purpose.
Safety instructions
For your own safety, please read carefully and observe
the following instructions:
» If the PIERENSTEP crutches are damaged so that the
function or safe use is compromised, please return
immediately to the dealer for checking.
» All maintenance work and checks are to be carried
out exclusively by qualified personnel who have
received the necessary specialist training in the use
of measuring equipment with correct calibration in
accordance with the service handbook.
» Please keep the crutches well away from liquids. The
infiltration of liquid into the crutches is to be avoided.
If nevertheless liquid has penetrated the crutches,
the PIERENSTEP must be thoroughly dried before
re-use and must also be subjected to a measurement
technical check.
» Any deviation from these safety measures are the sole
responsibility of the user.
» Please take account of the stated maximum permissible
body weight to which the crutches should be subjected.
28
English
» The crutches are to be checked for damage before using.
» The rubber feet are to be checked regularly for damage
and wear and tear.
» Please have someone accompany you where dicult
walking surfaces are involved so that in case of a
possible fall help is available.
» When going up and down stairs use one hand to hold
onto the banister and the other hand to hold (in this
case a single) crutch. Note: The feedback system of
PIERENSTEP is not working while going stairs up or
down.
» In the case of a fall please ensure that the crutches
drop to the side so that they do not represent a
stumbling block.
» When walking, keep the crutches close to the body so
that they maintain as vertical an alignment as possible.
» The crutches are only to be used as an aid to walking
and should on no account be used for any other
purpose (for example to help in the process of standing
up, as a tool etc).
» For reasons of liability it is not permissible to modify
the mechanics in any way.
» Please do not hang articles on the crutches (bags etc.).
» When the crutches have not been used for longer
periods they should be checked by specialist personnel.
» The crutches should not be used when the ground is
covered by ice or snow. Caution! Danger of falls arising
from sliding crutches.
» Be especially careful when crossing loose carpeting,
damp tiles or floors.
» The crutches should not be exposed to the eects
of sunrays for longer periods (for example through
windows, car windows).
» Do not lean the crutches on heating or any hot sources.
Warnings
» Portable and mobile high frequency communication
equipment can aect electrical components.
» Operation in the vicinity (approx. 1m) of short wave
or microwave therapy components can cause false
measurements leading to incorrect feedback data
from the PIERENSTEP measuring system.
» Each crutch can be loaded with maximum 100 kg.
29
User Instructions - PIERENSTEP
Some background knowledge
To promote the healing process, for example following
an accident or orthopaedic surgery, it can be expedient
to subject the relevant extremity as soon as possible
to a degree of weight bearing – but not the whole
weight. Weight bearing is especially important where
the healing of bones is involved because the pressure
of the body weight stimulates the growth of bones.
Total protection is not therefore desirable and nor is
full weight bearing because this would represent too
great a strain. It is for this reason that physicians and
therapists prefer to prescribe the exercise of partial
weight bearing activities. With the help of underarm
crutches the patient learns just how much weight should
be exerted on the leg or foot which is beneficial for the
healing process. At the same time he or she should be
mindful of the need to walk properly in order to provide
optimum support for the healing process. This is not
as easy as it appears at first glance. How much weight
is sucient and how much is too much ? Subjective
impressions in this respect are not particularly reliable.
It is for these reasons that the measuring system for the
PIERENSTEP crutches has been designed. The system
displays precisely how much weight is being exerted
on the leg. If the weight level is too great or too small,
the user receives an alarm in the form of an acoustic
or vibration signal. In this manner the feeling for the
correct level of weight bearing is easily acquired and the
patient can concentrate on walking correctly.
Important: The proper function of the PIERENSTEP
crutches and measuring process is dependent on the
clear dierentiation between the left-hand and the
right-hand crutch. The right-hand crutch is identified by
a blue handle piece (2) and a sticker showing „right”.
The left-hand crutch is identified by a green handle
piece and a sticker showing „left”. Please take care not
to interchange the two crutches.
30
Preparations for use
Ascertaining the correct length
It is very important to ascertain the correct length if the
PIERENSTEP crutch system is to function correctly. In the
first instance please follow the therapist’s instructions.
However, you can yourself easily establish the correct
crutch length. Stand up straight on the healthy leg and
allow one arm to hang down loosely.
If necessary use the other hand for support. Place the
crutch adjacent to the hanging arm. The handle piece
(2) should now be at the same level as the wrist joint. In
case of doubt select a longer setting.
English
Incorrect length Correct length
Setting the correct length
In order to set the correct crutch length, please proceed
as follows:
31
User Instructions - PIERENSTEP
1. Loosen the adjusting nut (10).
2. Depress with one hand the interlocking knob (9).
32
English
3. Clasp the rubber foot (12) with the other hand.
Caution: Be careful not to clasp the measuring
component protective cladding (11).
4. Turn the lower sliding sleeve (7) slightly to the
right. The interlocking knob should still be just
visible.
33
User Instructions - PIERENSTEP
5. Now slide the lower crutch sliding sleeve (7) to the
desired length. Caution: Do not push the lower
sliding sleeve beyond the lowest catch point 10 (8).
6.
7. Allow the interlocking knob (9) to engage (to click
into place - audibly and visibly).
34
English
8. Screw the adjusting nut (10) again tight.
9. Follow the same procedure in respect of the second
crutch and the same length. Tip: this is most easily
achieved by counting the number of free catch
points (8) which are visible above the stop knob (9).
35
User Instructions - PIERENSTEP
First time feedback system operations
Switch on the feedback system in respect of both
crutches. This is eected by removing the blind plug (3)
on both crutches or disconnecting the charging unit
plug from the charging socket (4) on the front side of
the handle piece.
Caution: During the course of switching on the feedback
system on no account should the crutches be subjected
to weight bearing.
There now follows four acoustic signals and the green
LED (5) flashes – at first quickly. Wait for a moment until
the green LED (5) flashing frequency has slowed right
down. Only now is the PIERENSTEP feedback system for
partial weight bearing control ready for operation; the
crutches can again be subjected to weight bearing. In
the absence of an acoustic feedback signal the yellow
LED (5) flashes and this denotes that your feedback
system is not yet ready for operation. Charge the battery
with the battery charging unit supplied (please refer to
the section „Charging the battery“).
Application
Precise implementation of the three point gait is
absolutely essential to ensure the feedback system
functions correctly. Your therapist will give you the
necessary instructions in this respect.
» Place the crutches, and at the same time the injured
leg, on the ground.
» Note that at the beginning of the step you must
immediately exert the correct amount of force on the
36
English
crutches. Caution! At this point most patients already
exceed the recommended weight on the injured leg.
» Continue to exert this same amount of force during
the whole duration of the step.
» Only then when the injured leg is no longer in contact
with the ground should the crutches be relieved of
weight bearing. The PIERENSTEP feedback system
will indicate to you if, during the course of the step,
the maximum partial weight bearing on the injured
leg has exceeded the tolerance level prescribed by
the therapist. Depending on the setting which your
therapist has prescribed, feedback takes place in the
form of an acoustic signal and/or a vibration alarm in
the crutch handle piece (2). In this respect please also
take into account the information contained in the
patient instruction manual which you have received
with your PIERENSTEP crutches.
Further functions
Power saving mode
The crutches switch into power saving mode if they are
not used for a period of two minutes. This is indicated
by the emission of a double acoustic signal from both
crutches. The green LED (5) stops flashing. The crutches
can then be re-used by subjecting them to weight
bearing for approximately one second.
A short acoustic signal indicates that the crutches are
again operational. Please do not hang objects (such as
jackets, bags etc.) on the crutches since this would cause
interference with the operation of the power saving
mode.
37
User Instructions - PIERENSTEP
The meaning of the various LED displays on the crutches:
LED MODE
Fast flashing green
(2 Hz)
Slow flashing green
(0.5 Hz)
Flashing yellow – low battery
charge level.
Directly after removing the
blind plug or if the blind
plug has been removed
from only one of the
crutches. The crutches are
switched on but not ready
for operation. The zero
compensation takes place.
The crutches are ready for
feedback system operation
and partial weight bearing
control.
The battery must be
charged. Neither feedback
system nor partial
weight bearing control is
operational.
Charging the battery
When in regular use, the PIERENSTEP crutches batteries
should be charged every two days. Otherwise please
charge the battery whenever the yellow LED in the
handle piece (2) flashes.
The colour yellow signals that the battery charge level is
no longer sucient to ensure correct crutch operation.
Always charge both crutch batteries simultaneously and
use the battery charger which has been supplied with
the crutches. Other battery chargers can damage the
batteries.
1413
38
English
Connect the battery charger to a power socket. The
operations display on the LED of the charger glows
yellow.
Connect the battery charger (13) to the charging socket
(4) provided in the crutch handle piece (2). After a
few seconds the battery charger LED glows red (14)
signalling that charging is in process.
Once the charging process has been completed (after
approximately two hours), the battery charger LED
glows green and the charger goes into conservation of
charge mode.
Meaning of the various LED displays on the battery
charger
LED MODUS
Yellow Battery not connected
Yellow (glows red after a
few seconds)
Red The battery charging
Green with flashing yellow Intermediate mode with low
Green Battery is fully charged /
Red/green flickering Malfunction
Battery initialisation and
analysis
process is in progress.
charging voltage
charge conservation mode
39
User Instructions - PIERENSTEP
Technical data and general information
Care and cleaning
The PIERENSTEP crutches should be cleaned at regular
intervals. A soft, flu-free cloth perhaps together with
a little mild cleaning agent is all that is needed for this
purpose. Please do not use any sort of cleaning agent
which contains an abrasive medium. When cleaning
please ensure that no liquid infiltrates the interior of
the crutches. Combustible cleaning agents must have
completely evaporated before the crutches can be
re-used.
Contained in the delivery
The PIERENSTEP delivery consignment contains the
following:
Quantity REF Description
1 101528 PIERENSTEP crutches (1 Pair)
2 106346 Battery charger SLG 500-3635
1 451600-0276 User manual
Version 4
Classification
The product PIERENSTEP has been designated as Class
1 in accordance with Appendix IX of the Medical Device
Directive 93/42/EEC.
Maintenance and technical safety checks
PIERENSTEP crutches may be serviced exclusively by
authorised personnel or by the manufacturer. Repairs
may be carried out exclusively by trained specialists.
Correctly calibrated and appropriate measurement
instruments must be used for zero compensation
procedures. The responsibility for the carrying out of
servicing work rests with the personnel who carry out
such work. Unauthorised service and maintenance work
compromises both the guarantee and the safe operation
of the crutches. The PIERENSTEP crutches must undergo
safety and measurement technical checks every twelve
months and these checks must be carried out by
authorised specialists. To qualify for such authorisation,
personnel must have had the necessary education,
40
English
possess the necessary knowledge, have gained the
required practical experience and be trained with regard
to the function and operation of the crutches in order to
be able to carry out the necessary checks and controls in
a proper manner. Such personnel must be able to carry
out their work entirely independently.
Description of the technical safety controls
Sight test:
» The operating instructions manual to hand.
» Checking that the equipment is complete.
» Inscriptions on the labels are legible and complete.
» Mechanical damage on the crutches (cracks or
breakages on the metallic and synthetic parts).
» Function testing: Low battery charge level, buzzer and
vibration alarm.
» Radio communication with the PC.
» Carrying out function controls in accordance with the
operating instructions and service manual.
Measurement technical controls
» Crutch calibration at weight bearing levels of 10, 15,
20 and 25 kg.
» The results of the measurement technical controls and
the technical safety controls are to be recorded in a
test protocol. The date and the name of the person/
company who/which has carried out the controls
are to be included in the protocol. In the event that
a PIERENSTEP crutch does not function properly or
is not operationally safe to use, the crutch must be
repaired before re-use.
Guarantee
The PIERENSTEP measuring system is guaranteed for a
period of one year from the date of delivery if used in
accordance with this manual.
41
User Instructions - PIERENSTEP
The guarantee does not apply if,
» The instructions in the operating manual have not
been observed,
» Incorrect operating,
» Improper use or handling,
» External intervention by unauthorised persons on the
product for reparation purposes,
» Acts of nature beyond control, for example lightning,
strikes etc.
» Transport damage caused by improper packing when
returning the product to the manufacturer/dealer,
» Lack of maintenance or technical safety controls,
» Operational normal wear and tear which includes, for
example, the rubber feet,
» Use of non-original spare parts and accessories,
Pierenkemper GmbH is not liable for damages which are
caused by deliberate or gross negligence or for injuries
to life and limb resulting from usage without the
exercise of due care and attention. Statutory guarantee
regulations remain unaected.
Disposal
The manufacturer is committed to take back the
PIERENSTEP measuring system and to carry out disposal
in a proper manner.
42
Technical data
Voltage supply 2.4 V – 2 x 1.2 V rechargeable battery
Current take-up Max. 60 mA in active mode. Approx. 1 mA in stand-by mode
Mass storage 4 Megabyte Flash Memory
Dimensions 150 x 1000 x 50 mm (Width x Height x Depth)
Weight Approx. 1.2 kg per pair (without accessories)
Maximum load per crutch 100 kg
Ambient conditions Temperature range 0 °C to 35 °C
Relative humidity 30 % to 90 %
English
43
User Instructions - PIERENSTEP
Dimensions
Upper part length: a = 225 mm
Support angle: α = 15°
Lower part length: l
Maximum lower part length: 970 mm
Minimum lower part length: 740 mm
α
a
I
44
Symbols
English
Attention: Read accompanying documents,
especially user manual!
This symbol follows the year of manufacture
for the product.
This symbol follows the address of the
manufacturer.
This symbol follows the article number
of the product.
This symbol follows the serial number of the
product.
This product bears the recycling symbol in
compliance with the EU Directive 2002/96/EC.
This means that at the end of its working life the
product is to be submitted, free of charge, to the
communal recycling collection center. Disposal
via the household waste system is not permitted.
In this way there is made an active contribution
to the protection of the environment.
With the attachment of the CE identification
the manufacture declares that the products
fulfills all the relevant requirements of the EU
directive and has also successfully completed
the prescribed conformity evaluation process.
This symbol follows the technical data in respect
of the internal battery.
This symbol follows the radio frequency of the
electro-magnetic radiation emitted by the
product.
45
User Instructions - PIERENSTEP
Labels
46
Notes
English
47
GA Art.-Nr. 451600-0276 Version 4
Stand: 2010-10-29
PIERENKEMPER
GmbH
Pierenkemper GmbH
Hörnsheimer Eck 19 · 35578 Wetzlar
Tel. +49 6441 67923-0 · Fax +49 6441 67923-33
info@pierenkemper.eu · www.pierenkemper.eu
Detailbeschreibung - Detail description
1. Unterarmstütze
Forearm support
2. Gristück blau/grün
Handle piece blue/ green
3. Blindstecker
Blind plug
4. Ladebuchse
Charging socket
5. LED grün/gelb
LED green/yellow
6. Oberes Rohr
Upper sliding sleeve
7. Unteres Rohr
Lower sliding sleeve
8. Raststellungen 1 bis 10
Catch point 1 to10
9. Arretierungsknopf
Interlocking knob
10. Feststellmutter
Adjusting nut
11. Schutzabdeckung Messeinheit
Measuring component protective cladding
12. Gummifuß
Rubber foot
11
12
1
3
4
5
2
6
8
9
7
10
Loading...
