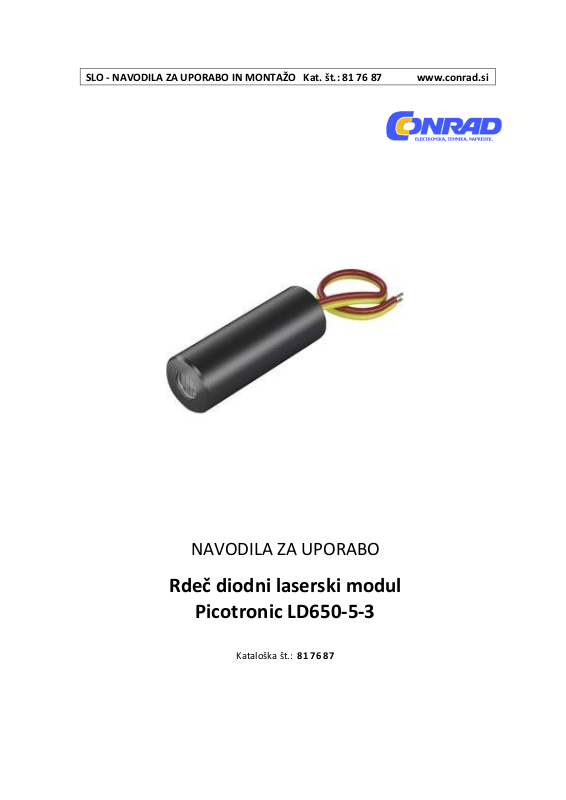

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 81 76 87 www.conrad.si

NAVODILA ZA UPORABO

Rdeč diodni laserski modul

Picotronic LD650-5-3

Kataloška št.: 81 76 87

2

KAZALO

VARNOSTNI NAPOTKI ............................................................................................. 3

LASTNOSTI NAPRAVE .............................................................................................. 4

IZGLED NAPRAVE .................................................................................................... 5

SHEMA ................................................................................................................... 5

VARNOSTNA NALEPKA ............................................................................................ 5

TEHNIČNI PODATKI ................................................................................................. 5

GARANCIJSKI LIST ....................................................................................................7

3

Zahvaljujemo se vam za nakup diodnega laserskega modula. Prosimo upoštevajte
naslednje napotke za delovanje in varnost ter podaljšajte življenjsko dobo vaše
naprave.

VARNOSTNI NAPOTKI

Natančno preberite naslednje informacije in jih shranite na varnem mestu.

• Prosimo upoštevajte tehnične podatke.

• Poskrbite, da je obratovalna napetost stabiliziran DC. Napetost odprtega vezja se

lahko bistveno poveča v primeru destabiliziranega napajanja, s tem pa se ni
mogoče izogniti uničenju elektronskih komponent.

• Diodni laserji (DPSS) vsebujejo kristale visoke stopnje. Posebej občutljivi so na

šoke. Vpliv šokov ki presežejo 50G povzročijo izhodno izgubo ali uničijo modul

• V primeru sprememb modula, kot so spremembe elektronskih komponent,

manipuliranje z upravljanjem, ohišjem ali optiko (še posebej pri povečanju izhod),
ne prevzemamo nobene odgovornosti in preklicujemo veljavnost garancije.
Manipulacija laserskega modula lahko povzroči, da je izhodna moč in dolžina
žarkov bistveno drugačna od navedenih vrednosti. V takem primeru je lahko
naveden laserski izhod večkrat presežen in nevidno lasersko sevanje lahko uide.

V primeru neupoštevanja zgornjih informacij, je garancija nična.

Zaradi specifičnih značilnosti laserskega sevanja in njegovih bioloških učinkov, so pri
uporabi laserskega sevanja potrebni posebni previdnostni in zaščitni ukrepi. Za
določanje posameznih ukrepov, ki veljajo v vsakem primeru, so laserji razvrščeni v
razrede glede na njihove potencialne nevarnosti. Standard DIN EN 60825-1 je
avtoritativni dokument, ki laserskim napravam določa razred delovanja: 1, 1M, 2, 2M,
3R, 3B in 4.

Prosimo obiščite spletno stran www.picotronic.de/picopage/en/index/safety, kjer
lahko najdete predpise za preprečevanje nesreč “Laserskega sevanja“ BGV B2 in
ostale dokumente o varni uporabi laserjev.

Upoštevajte previdnostne ukrepe, ki so navedeni v predpisih za preprečevanje nesreč
(BGV B2). Ti vključujejo naslednje:

• Ne glejte neposredno v žarek ali njegov direktni odsev, prav tako v žarek ne glejte

z optičnimi napravami.

• Območje delovanja laserja na vseh vstopnih točkah jasno označite z opozorilnimi

napisi.

• Laserski žarek speljite pod ali nad očesnim nivojem, nikoli pa v nivoju oči.

Lastnik/uporabnik laserske opreme je odgovoren za ravnanje v skladu z varnostnimi
ukrepi. Lastnik/uporabnik mora med drugim zagotoviti, da je laserski napravi določen
razred delovanja in to ustrezno označiti. Uporaba laserske opreme razreda 3R, 3B in 4
mora biti registrirana pri nadzornem trgovinskem uradu in vzajemnem zavarovanju

4

odgovornosti. Pri laserjih teh razredov je potrebno območje njihovega delovanja

Razred 1

Dostopno lasersko sevanje ni škodljivo.

Razred 1M

Dostopno lasersko sevanje ni škodljivo, če ne uporabljate nobenih
optičnih naprav, kot so povečevalno steklo ali daljnogled.

Razred 2

Dostopno lasersko sevanje je ekskluzivno znotraj območja vidnega

izpostavljenosti je oko zaščiteno z naravnim refleksom mežikanja.

Razred 2M

Velja enako, kot pri razredu 2, če ne uporabljate nobenih optičnih
naprav, kot so povečevalno steklo ali daljnogled.

Razred 3R

Dostopno lasersko sevanje je nevarno za človeško oko.

Razred 3B

Dostopno lasersko sevanje je nevarno za človeško oko in v nekaterih

primerih tudi za kožo.

Razred 4

Dostopno lasersko sevanje je nevarno za človeško oko in za kožo.

Lasersko sevanje lahko

povzroči nevarnost požara ali eksplozije.

ograditi in označiti. Dodatno morajo lastniki/uporabniki laserske opreme razredov 3R,
3B in 4 imenovati strokovnjaka, ki je uradnik za zaščito laserja. Osebje, ki uporablja
lasersko opremo razredov 1M, 2, 2M, 3R, 3B ali 4, in vsi, ki imajo dostop do laserskega
območja delovanja laserjev razreda 3R, 3B in 4, morajo biti poučeni o učinkih
laserskega sevanja in potrebnih zaščitnih ukrepih.
Lastnik/uporabnik mora zagotoviti ustrezna zaščitna očala, zaščitno obleko in zaščitne
rokavice za upravljanje laserske opreme razreda 3R, 3B in 4. Uporabnik je tudi
odgovoren za upoštevanje posebnih varnostnih zahtev za delovanje različnih vrst

laserjev.

Če imate kakršna koli vprašanja glede izvajanja potrebnih varnostnih ukrepov, vam z
veseljem pomagamo. Zagotovimo vam lahko specifične rešitve za vaš način uporabe.

spektra (400 nm do 700 nm). Pri kratkotrajnem izpostavljanju sevanju je
varen za človeško oko (do največ 0,25 sekunde). Pri daljši

Nevarno je lahko tudi razpršeno sevanje.

LASTNOSTI NAPRAVE

• Obratovalna napetost 3V DC

• Obdelava slike

• Nizka poraba energije

• Kompaktna velikost

• Laserski razred 1

5

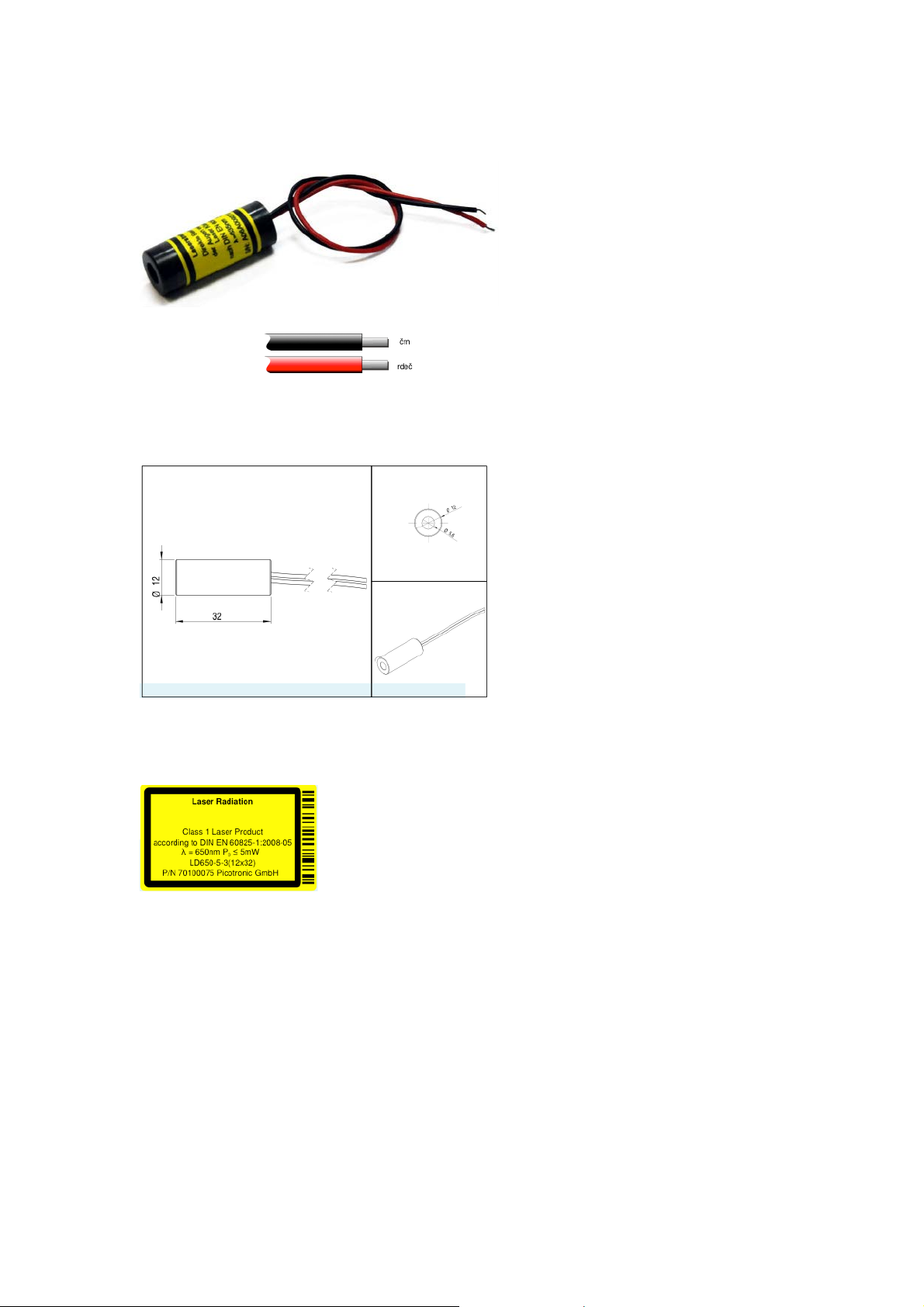

IZGLED NAPRAVE

Ozemljitev

Plus

GND
2,7 – 3,3, tip 3V DC

Glavni parametri (*)

Najnižja

vrednost

Tipična

vrednost

Največja

vrednost

Merska
enota

Dolžina valovanja

650

nm

Optična izhodna moč

5

mW

Obratovalna napetost

2,7 3 3,3

V DC

Obratovalni tok

20

40

55

mA

Obratovalna temperatura

-20 50

°C

Temperatura shranjevanja

-40 80

°C

Izgled kablov:

SHEMA

VARNOSTNA NALEPKA

TEHNIČNI PODATKI

6

Optični parametri:

Oblika žarka linijski
Laserski razred 1
Divergenca 0,5 mrad
Kot 90°
Debelina linije <1mm pri 2m
Razdalja delovanja 2m
Optika steklena leča z AR prevleko
Laserska tehnologija dioda
Fokus fiksni (2000mm)

Tehnični parametri:
Življenjska doba >5000h
RoHS da

Električni parametri
Potencial ohišja izoliran

Mehanski parametri
Dimenzije ø12x32mm
Material aluminij

Dolžina kabla 100mm
Vrsta žic 26AWG, 0,14mm2

Izhodna odprtina 6mm
Barva ohišja črna

Teža 13,5g

(*) v celotnem temperaturnem območju delovanja

7

Conrad Electronic d.o.o. k.d.

Ljubljanska c. 66, 1290 Grosuplje

Fax: [phone], Tel: 01/78 11

www.conrad.si, [e-mail]

GARANCIJSKI LIST

Izdelek: Rdeč diodni laserski modul Picotronic LD650-5-3
Kat. št.: 81 76 87

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki
začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike

Slovenije. Garancija za izdelek je 1 leto.

Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z
izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne

izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na

blagu.

Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta
po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta
66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno

izpolnjenim garancijskim listom.
