PicoScope® 3000-Serie
PC-Oszilloskope und MSOs
Bis zu 200 MHz analoge Bandbreite
Großzügiger Pufferspeicher bis zu 512 MS
MSO-Modelle mit 16 digitalen Kanälen
2 oder 4 analoge Kanäle
Echtzeit-Abtastung mit 1 GS/s
Schnelle Wellenformaktualisierungen
Integrierter Generator für
anwenderdefinierte Wellenformen
Anschluss und Stromversorgung über
USB 3.0
Automatische Messungen
Maskengrenzprüfung
Erweiterte Trigger
Serielle Entschlüsselung
Rechenkanäle

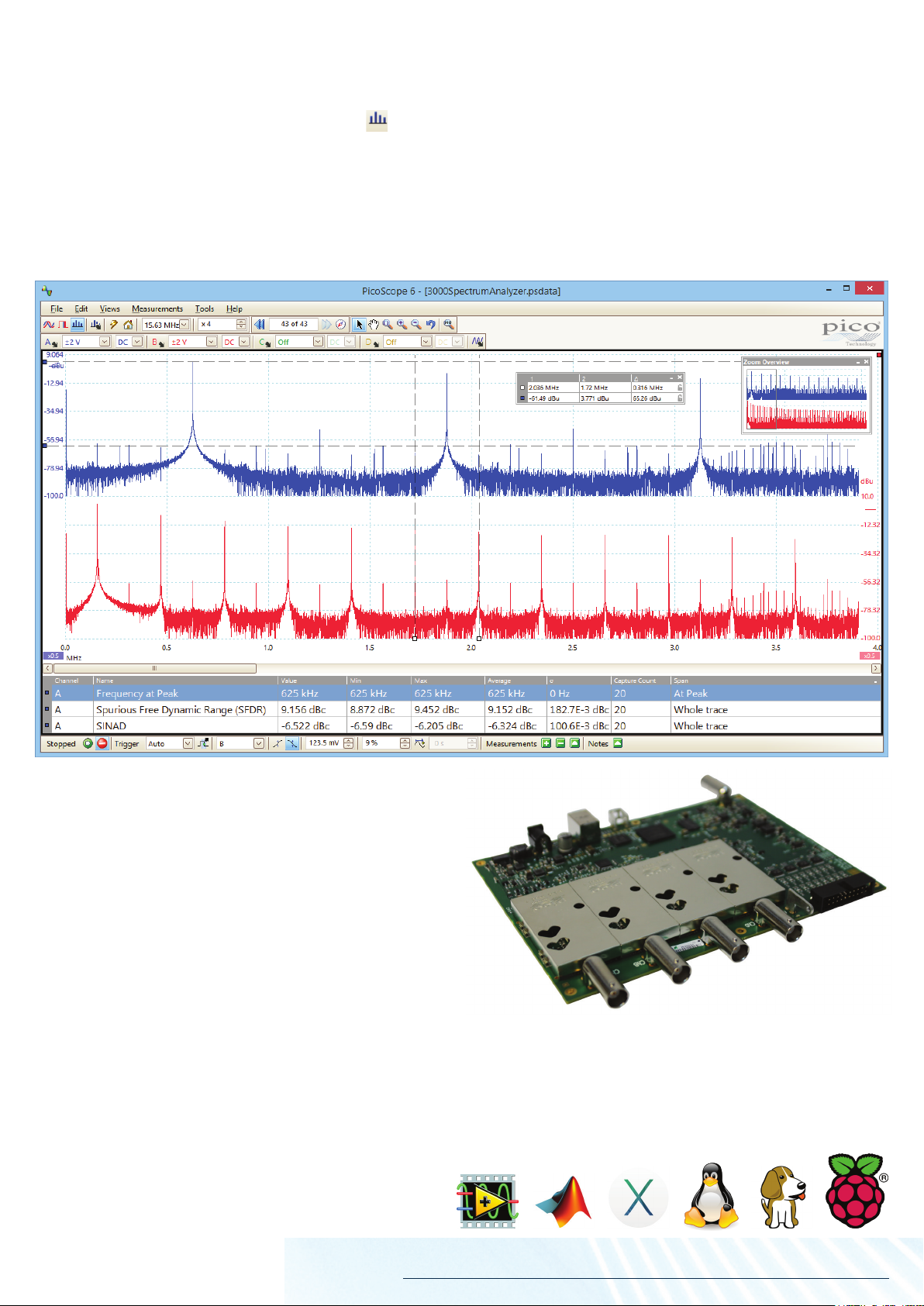

Spektrumanalysator
Technischer Support und Aktualisierungen
kostenlos
Kostenloses SDK und Beispielprogramme
5 Jahre Garantie inklusive
www.picotech.com
Leistung, Mobilität und Funktionalität
Die PC-Oszilloskope der PicoScope 3000-Serie sind kompakt, leicht und portabel
und bieten dennoch die hohen Leistungskenndaten, die Techniker im Labor oder im
Außendienst benötigen.
Diese Oszilloskope verfügen über 2 oder 4 analoge Kanäle sowie zusätzlich 16 digitale
Kanäle bei den MSO-Modellen. Die flexiblen, hochauflösenden Anzeigeoptionen
ermöglichen es Ihnen, jedes Signal detailliert darzustellen.
In Kombination mit der PicoScope 6-Software bieten Ihnen diese Geräte eine
kostengünstige Komplettlösung, die sich ideal für zahlreiche Anwendungen wie die
Entwicklung von integrierten Systemen, Forschung, Prüfung, Ausbildung sowie Wartung
und Reparaturen eignet.
High-end-Funktionen im Standard-Lieferumfang
Der Erwerb eines PicoScopes ist nicht mit dem Kauf von Oszilloskopen anderer
Hersteller vergleichbar, bei denen optionale Extras den Preis deutlich erhöhen.
Bei unseren Oszilloskopen sind High-end-Funktionen wie die Auflösungsanhebung,
Maskengrenzprüfung, serielle Entschlüsselung, erweiterte Triggerung, ein
Spektrumanalysator, Rechenkanäle und der XY-Modus sowie ein segmentierter Speicher, ein Funktionsgenerator und ein Generator
für anwenderdefinierte Wellenformen bereits im Preis enthalten.
Um Ihre Investition zu schützen, können sowohl die PC-Software als auch die Firmware des Oszilloskops aktualisiert werden.
Pico Technology stellt seit vielen Jahren neue Funktionen über kostenlose Softwaredownloads bereit. Unsere Kunden danken uns
dies durch langfristige Treue und empfehlen PicoScopes an ihre Kollegen weiter.
Hohe Bandbreite und Abtastrate
Die Oszilloskope liefern Ihnen trotz ihrer kompakten Abmessungen und des günstigen Preises Leistung ohne Kompromisse. Mit
Eingangsbandbreiten von bis zu 200 MHz können die Oszilloskope der PicoScope 3000-Serie ein breites Spektrum an Signaltypen von
Gleichstrom- und Basisband- bis hin zu HF- und VHF-Signalen messen.
Eine Echtzeit-Abtastrate von 1 GS/s ermöglicht die detaillierte Darstellung von hohen Frequenzen. Für wiederholte Signale kann die
maximale effektive Abtastrate mit dem ETS-Modus (Equivalent Time Sampling) auf bis zu 10 GS/s erhöht werden. Mit einer Abtastrate,
die mindestens der fünffachen Eingangsbandbreite entspricht, ermöglichen die PC-Oszilloskope der PicoScope 3000-Serie eine detaillierte
Erfassung von Hochfrequenzsignalen.
PicoScope 3000-Serie

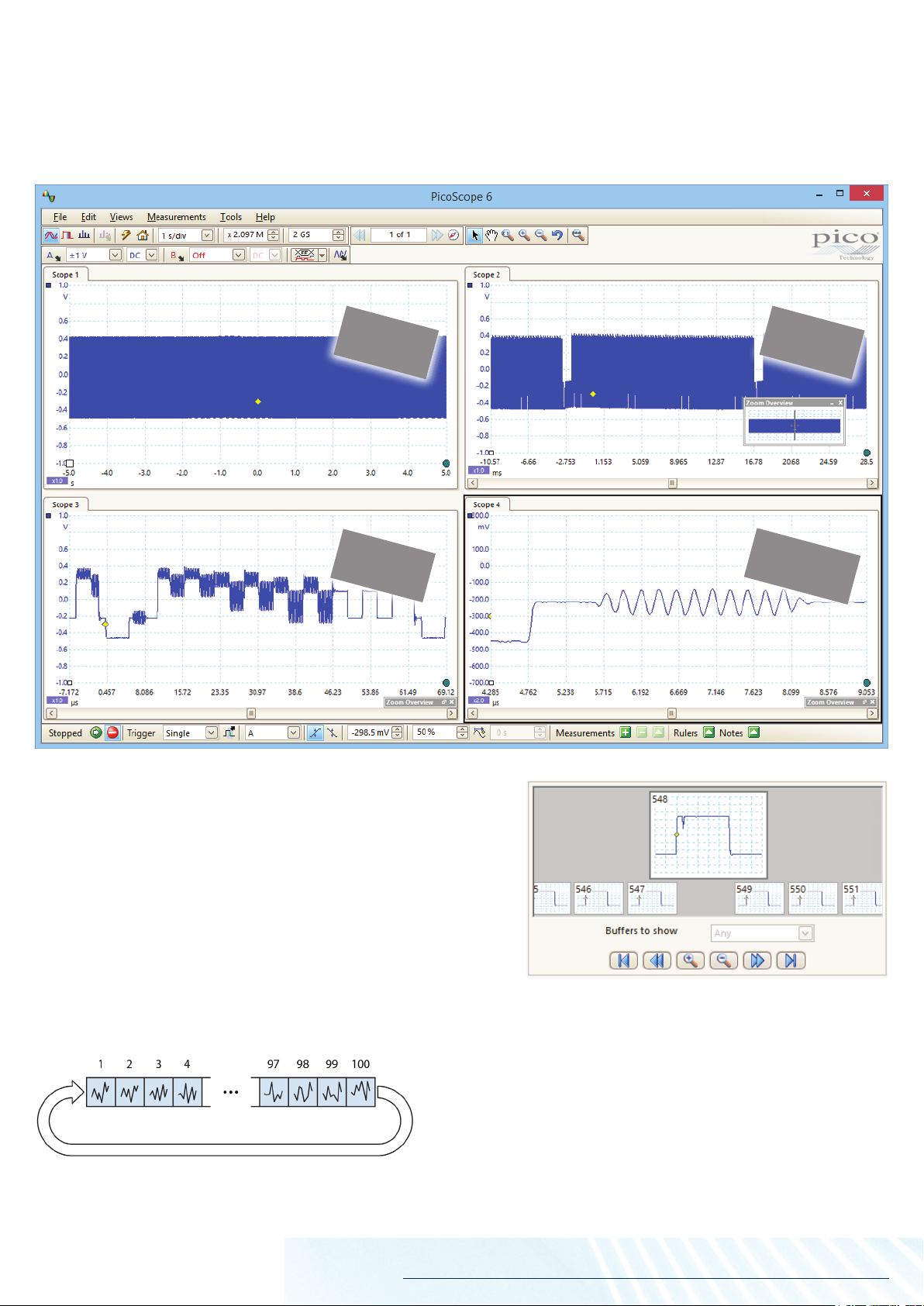

Großzügiger Speicher
Die Oszilloskope der PicoScope 3000-Serie verfügen über einen großzügigen Pufferspeicher, der es ihnen erlaubt, hohe Abtastraten über
lange Zeitbasen hinweg aufrechtzuerhalten. Die PicoScope-Modelle 3206 und 3406 können beispielsweise mit ihrem 512-MS-Pufferspeicher
Signale mit 1 GS/s bis hinab zu 50 ms/div erfassen (500 ms Gesamterfassungsdauer).
x1
x130 000
x256
x2 000 000
Leistungsstarke Werkzeuge ermöglichen Ihnen die effektive Verwaltung
und Auswertung all dieser Daten. Die PicoScope 6-Software bietet
Funktionen wie Maskengrenzprüfungen und eine Persistenzanzeige in
Farbe und gestattet es Ihnen, Zoomfaktoren in der Größenordnung von
mehreren Millionen auf Ihre Wellenformen anzuwenden. Das ZoomÜbersichtsfenster erlaubt die einfache Steuerung der Größe und Position
des Zoombereichs.
Im segmentierten Wellenformpuffer können bis zu
10.000 Wellenformen gespeichert werden. Im Pufferübersichtsfenster
können Sie dann den Verlauf Ihrer gespeicherten Wellenformen abrufen
und anzeigen. Sie brauchen sich nicht mehr abzumühen, um vereinzelt
oder selten auftretende Störungen zu erfassen.
Wenn die Kurvenlänge kürzer als der Speicher des Oszilloskops
eingestellt ist, konfiguriert das PicoScope den Speicher automatisch
als Ringpuffer, sodass die letzten erfassten Wellenformen abgerufen
werden können. Wenn z. B. 1 Million Abtastungen erfasst werden,
speichert das Oszilloskop bis zu 500 Wellenformen. Mithilfe von
Werkzeugen wie Maskengrenzprüfungen kann dann jede Wellenform
untersucht werden, um Anomalien zu identifizieren.
PicoScope 3000-Serie

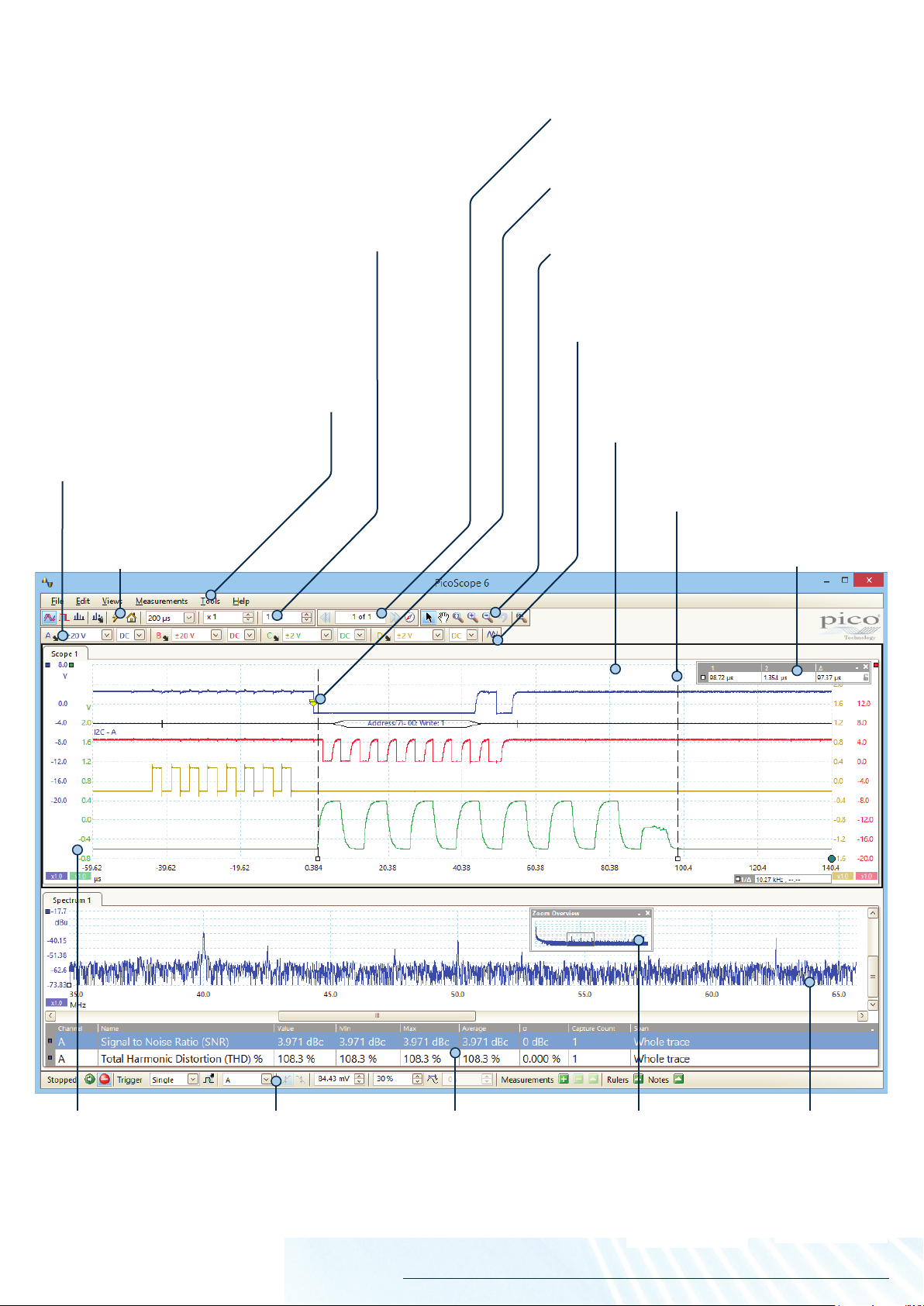

Erweiterte Anzeige

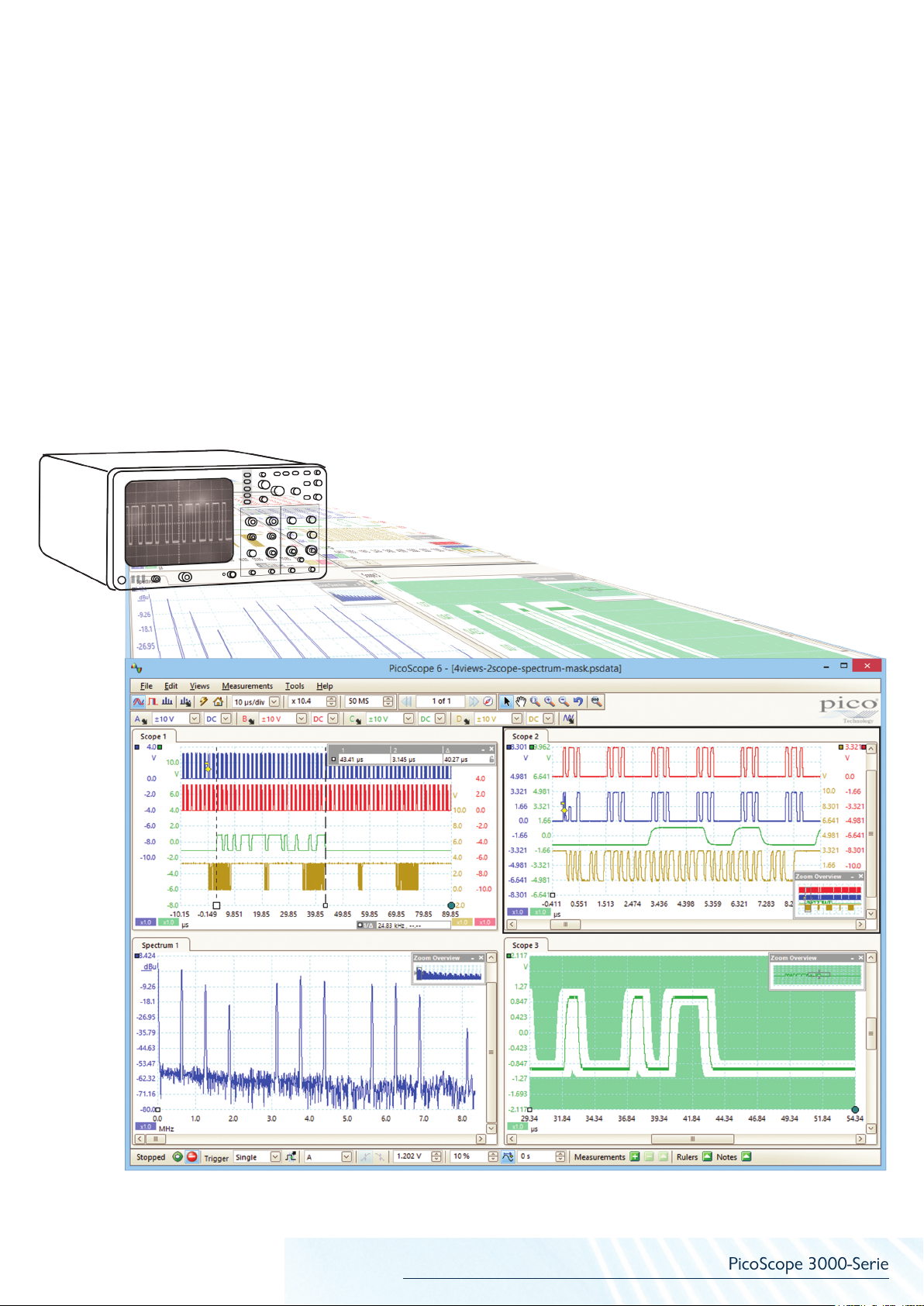

Die PicoScope-Software bietet für die Darstellung Ihrer Signale eine hohe Detailauflösung und gute Übersichtlichkeit. Der Großteil des
Anzeigebereichs wird für die Wellenform genutzt, sodass Sie große Mengen Daten auf einmal betrachten können. Selbst mit einem Laptop
ist der Anzeigebereich für ein PicoScope-USB-Oszilloskop deutlich größer als bei einem typischen Tisch-Oszilloskop.
• Größe
Die Größe der Anzeige wird nur durch den gewählten PC begrenzt.
Der große verfügbare Anzeigebereich für Wellenformen ermöglicht
auch die Auswahl einer konfigurierbaren geteilten Bildschirmanzeige,
um mehrere Kanäle oder verschiedene Ansichten eines Signals
gleichzeitig zu betrachten. Die Software kann sogar mehrere
Oszilloskop- und Spektrumanalysator-Kurven auf einmal anzeigen.
• Auflösung
Die überragende Auflösung eines PC-Monitors bedeutet, dass Ihnen
auch bei mehreren Ansichten oder komplexen Signalen kein Detail
entgeht.
• Flexibilität
Sie können für jede Wellenform, die in einer benutzerdefinierten
Ansicht angezeigt wird, die Einstellungen für das Zoomen und
Schwenken sowie die Filterung und Messwerkzeuge individuell
anpassen, was Ihnen maximale Flexibilität verschafft. Die
Pufferübersicht-Funktion ermöglicht es Ihnen darüber hinaus, selten
auftretende kurze Ereignisse in einer langen Aufzeichnung schnell
aufzufinden, sodass Sie stets die relevantesten Daten betrachten
können.
• Anwenderfreundlichkeit
Die Steuerelemente der PicoScope-Software lassen sich in dem großen
Anzeigefenster einfach aufrufen und verwenden. Sie können alle
Einstellungen und Daten für Ihre Wellenform auf einen Blick sehen.
PicoScope 3000-Serie
Überblick über die PicoScope 3000-Serie
Alle Oszilloskope der PicoScope 3000-Serie verfügen über einen SuperSpeed USB 3.0-Anschluss, eine Abtastrate von 1 GS/s und einen
integrierten Generator für anwenderdefinierte Wellenformen (AWG). Die wichtigsten technischen Daten für jedes Modell können Sie der
folgenden Tabelle entnehmen.
Analoge Kanäle Digitale Kanäle Bandbreite Pufferspeicher
3203D
2
3203D MSO 16
3204D
2
3204D MSO 16
3205D
2
3205D MSO 16
3206D
2
3206D MSO 16
3403D
4
3403D MSO 16
3404D
4
3404D MSO 16
3405D
4
3405D MSO 16
50 MHz 64 MS
70 MHz 128 MS
-
100 MHz 256 MS
-
200 MHz 512 M S
50 MHz 64 MS
70 MHz 128 MS
-
100 MHz 256 MS
3406D
4
3406D MSO 16
-
200 MHz 512 M S
PicoScope 3000-Serie
Mixed-Signal-Oszilloskope
Die MSOs (Mixed-Signal-Oszilloskope) der PicoScope 3000-Serie
verfügen neben den 2 oder 4 serienmäßigen analogen Kanälen über
16 Digitaleingänge, sodass Sie Ihre digitalen und analogen Signale
gleichzeitig betrachten können.

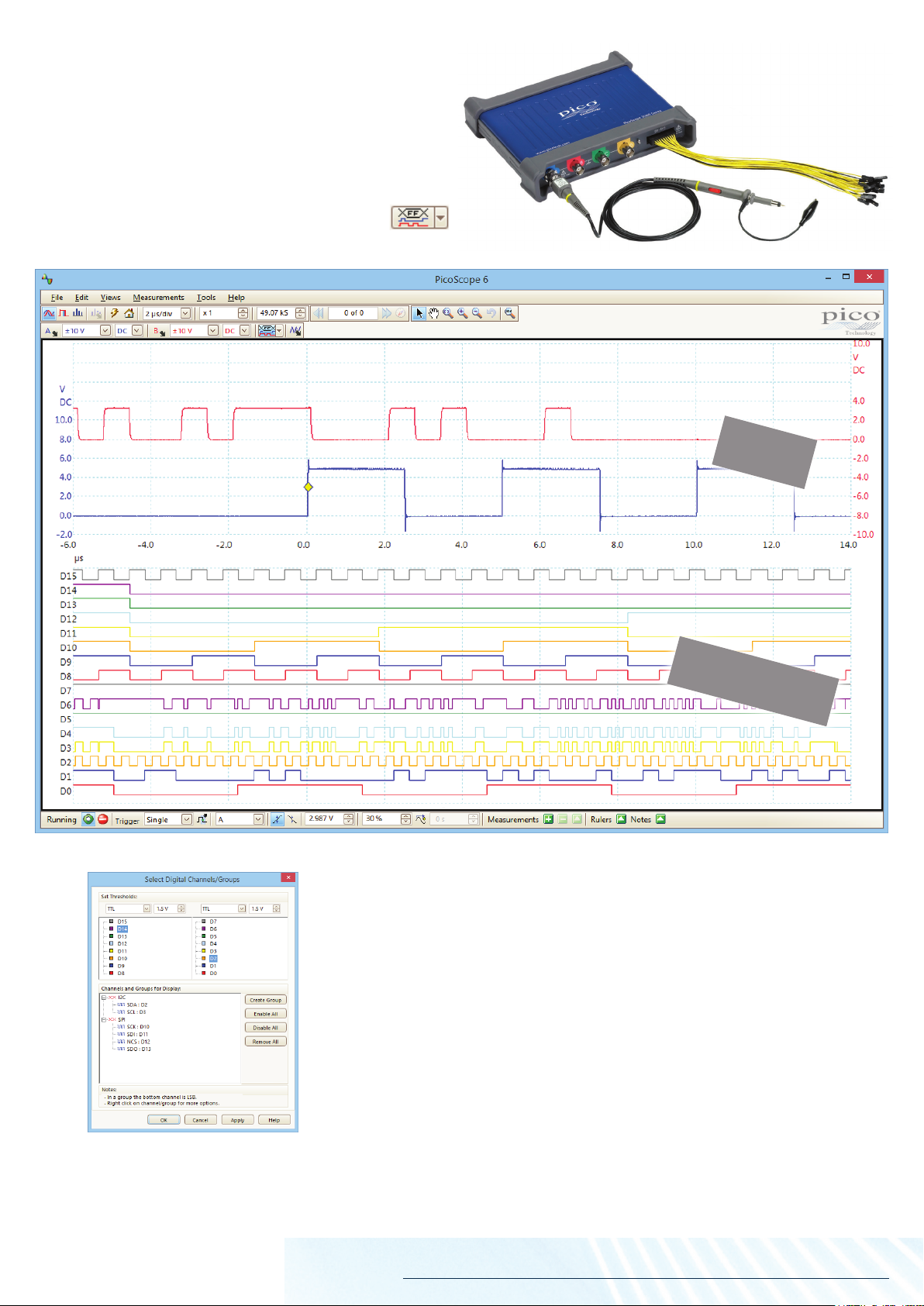

Um die digitalen Signale in der PicoScope 6-Software
anzuzeigen, klicken Sie einfach auf die Schaltfläche für
Digitalkanäle.
Analog
Schaltflächen Digital
Sie können die 16 Digitaleingänge der Ansicht per Drag & Drop hinzufügen
und danach neu anordnen, gruppieren und umbenennen. Die Kanäle können
einzeln oder in benutzerdefinierten Gruppen mit Beschriftungen in Form von
binären, Dezimal- oder Hexadezimalwerten angezeigt werden. Für jeden 8-BitEingangsanschluss können Sie einen separaten Logik-Schwellenwert von –5 V bis
+5 V definieren. Der digitale Trigger lässt sich durch ein beliebiges Bit-Muster in
Kombination mit einem optionalen Übergang an jedem Eingang aktivieren.
Erweiterte logische Trigger können wahlweise für die analogen oder digitalen
Eingangskanäle oder für alle Eingangskanäle festgelegt werden.
PicoScope 3000-Serie
Erweiterte digitale Trigger
Seit 1991 ist Pico Technology ein Vorreiter bei der vollständig digitalen Triggerung
und präzisen Hysterese auf Basis der tatsächlichen digitalisierten Daten. Traditionell
verwendeten die meisten digitalen Oszilloskope eine auf Komparatoren basierende
analoge Trigger-Architektur. Dies kann Zeit- und Amplitudenfehler verursachen,
die sich nicht immer durch eine Kalibrierung beheben lassen. Zusätzlich beschränkt
die Verwendung von Komparatoren oft die Trigger-Empfindlichkeit bei hohen
Bandbreiten und kann außerdem zu einer langen Rückstellzeit für die Trigger führen.
PicoScope vollbrachte mit der Einführung der digitalen Triggerung eine
wegweisende Pionierleistung. Diese Technologie reduziert Trigger-Fehler und
ermöglicht unseren Oszilloskopen selbst mit der vollen Bandbreite die Triggerung
bei geringsten Signalstärken. Trigger-Pegel und die Hysterese lassen sich mit
höchster Präzision und Auflösung einstellen.
Die digitale Triggerung verkürzt außerdem die Verzögerung bei der Rückstellung und ermöglicht in Verbindung mit dem segmentierten Speicher
die Triggerung und Erfassung von schnell aufeinanderfolgenden Ereignissen. Mit der schnellsten Zeitbasis können Sie die Schnelltriggerung
verwenden, um bis zu 10.000 Wellenformen in weniger als 6 Millisekunden zu erfassen. Sie können diese Wellenformen danach mit der
Maskengrenzprüfungsfunktion durchsuchen, um jegliche fehlerhaften Wellenformen zur Anzeige im Wellenformpuffer hervorzuheben.

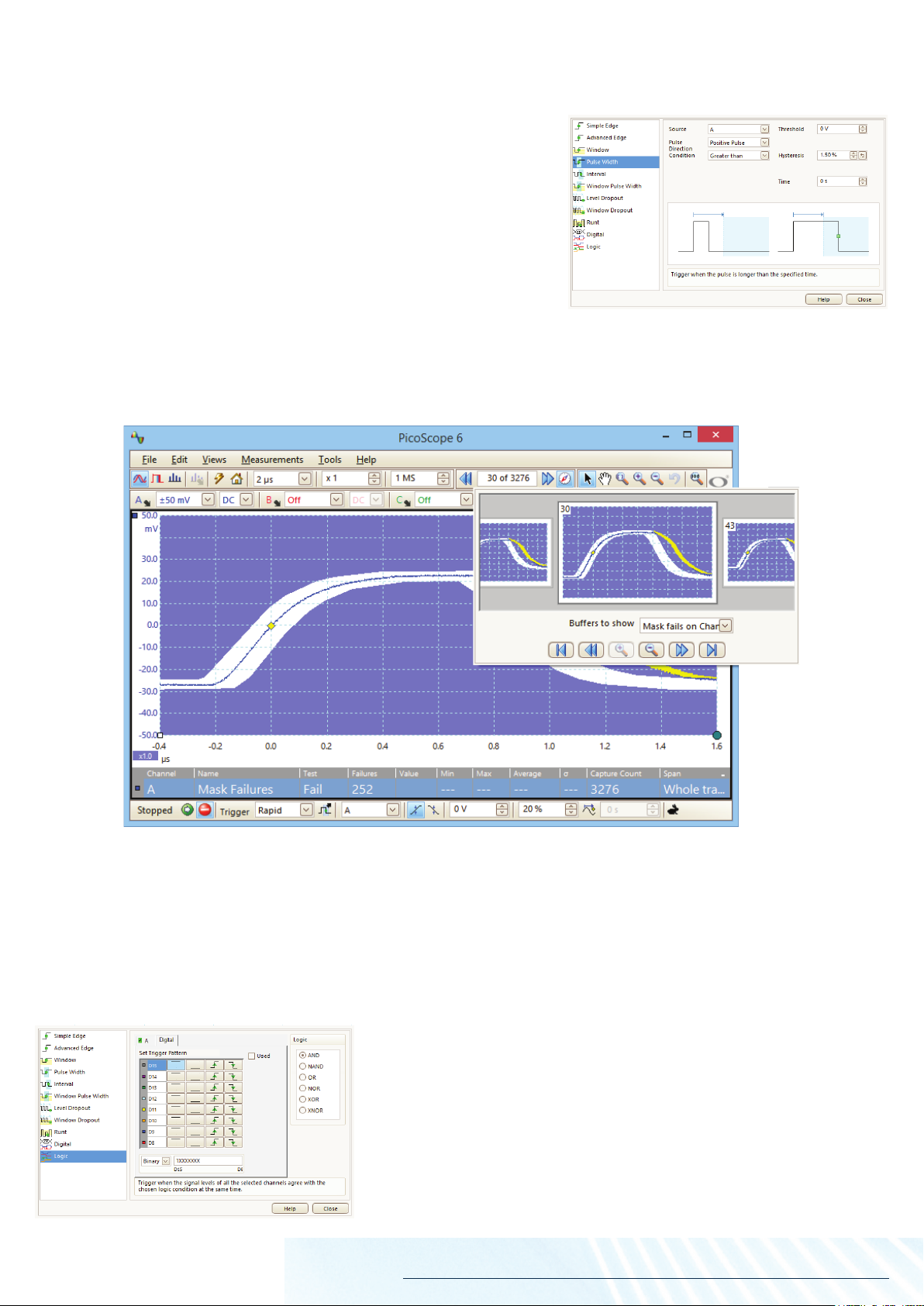

Neben einfachen Flanken-Triggern ist eine Auswahl von zeitbasierten Triggern sowohl für digitale als auch für analoge Eingänge verfügbar.
• Der Trigger „Impulsbreite“ ermöglicht die Triggerung bei hohen oder niedrigen Impulsen, die kürzer oder länger als ein festgelegter
Zeitraum sind oder innerhalb bzw. außerhalb von Zeitbereichen liegen.
• Der Trigger „Intervall“ misst die Zeit zwischen aufeinander folgenden ansteigenden oder abfallenden Flanken. Dies gestattet z. B. die
Triggerung, wenn ein Taktsignal außerhalb eines zulässigen Frequenzbereichs liegt.
• Der Trigger „Aussetzer“ löst aus, wenn ein Signal für eine festgelegte Zeitspanne nicht umgeschaltet wird und bietet somit die Funktion
eines Watchdog-Timers.
Triggerung für Digitaleingänge
Die MSO-Modelle der PicoScope 3000-Serie bieten eine umfassende
Zusammenstellung von erweiterten Triggern für digitale Kanäle.
Mithilfe der Logik-Triggerung kann das Oszilloskop getriggert werden, wenn ein
oder alle 16 Digitaleingänge einem benutzerdefinierten Muster entsprechen.
Sie können eine Bedingung für jeden Kanal einzeln angeben oder mithilfe eines
hexadezimalen oder binären Wertes ein Muster für alle Kanäle auf einmal
festlegen. Sie können die Logik-Triggerung auch für einen beliebigen der digitalen
oder analogen Eingänge mit einem Flanken-Trigger kombinieren, um z. B. bei
bestimmten Datenwerten auf einem getakteten parallelen Bus zu triggern.
PicoScope 3000-Serie

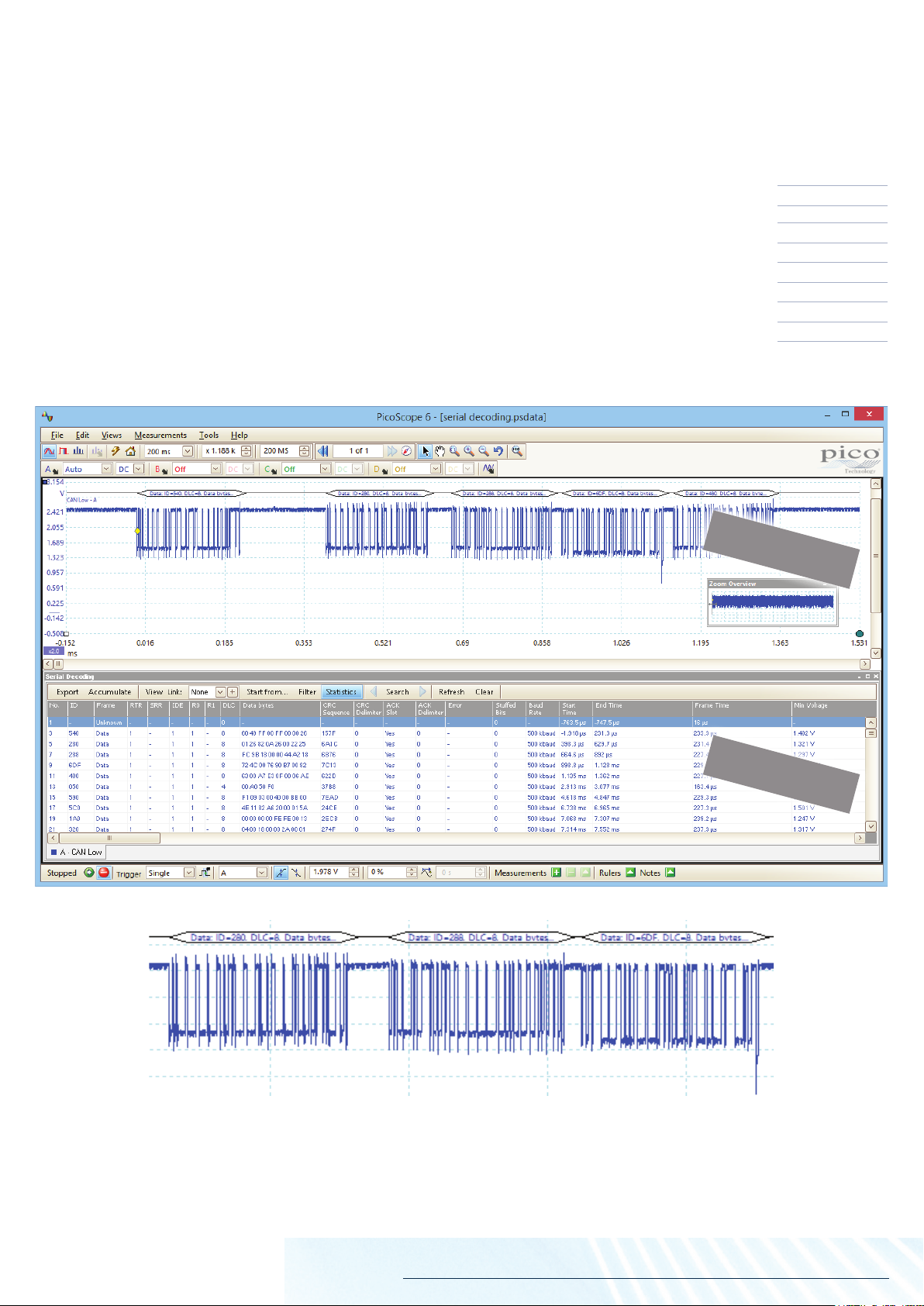

Serielle Entschlüsselung
Die Oszilloskope der PicoScope 3000-Serie mit hoher Speichertiefe bieten eine Funktionalität für die serielle Entschlüsselung über alle Kanäle
hinweg und können tausende von Daten-Frames unterbrechungsfrei aufzeichnen, was sie zur idealen Lösung für diese Aufgabe macht.
Sie können die entschlüsselten Daten im Format Ihrer Wahl anzeigen: als Diagramm, als Tabelle oder beides gleichzeitig.
•DasDiagrammformat zeigt die entschlüsselten Daten unterhalb der Wellenform auf einer gemeinsamen Zeitachse
an, wobei Error-Frames in Rot markiert sind. Diese Frames können gezoomt werden, um Probleme bezüglich der
Signalintegrität (SI) zu untersuchen.
•DasTabellenformat zeigt eine Liste der entschlüsselten Frames einschließlich der Daten sowie aller Flags und
Kennungen an. Sie können Filterkriterien festlegen, um nur die Frames anzuzeigen, die für Sie von Interesse sind,
nach Frames mit bestimmten Eigenschaften suchen oder ein Startmuster definieren, um festzulegen, wann die
Anwendung die Daten auflisten soll.
PicoScope bietet auch Optionen, um die entschlüsselten Daten mithilfe eines Microsoft Excel-Arbeitsblatts zu
importieren und zu exportieren.
Diagrammformat
Serielle Protokolle
UART/RS-232
SPI
2
C
I
2
S
I
CAN
LIN
FlexRay
USB
Tabellenformat
Serielle Entschlüsselung für digitale Signale
Die MSO-Modelle der PicoScope 3000-Serie bieten zusätzliche Leistung für die seriellen Entschlüsselungsfunktionen. Sie können die serielle
Datenentschlüsselung an allen Analog- und Digitaleingängen gleichzeitig verwenden, was Ihnen bis zu 20 Datenkanäle mit einer beliebigen
Kombination von seriellen Protokollen bietet. So können Sie zum Beispiel mehrere SPI-, I²C-, CAN-Bus-, LIN-Bus- und FlexRay-Signale
parallel entschlüsseln!
PicoScope 3000-Serie
Funktionsgenerator
Alle Oszilloskope der
PicoScope 3000-Serie verfügen über
einen integrierten Funktionsgenerator und
einen Generator für anwenderdefinierte
Wellenformen (AWG), mit denen
Sie Standard- und anwenderdefinierte
Wellenformausgänge erzeugen können.
Der Funktionsgenerator umfasst
standardmäßig einen Sinus-, Rechteck-,
Dreieck- und Gleichstrom-Modus
sowie eine Reihe weiterer gängiger
Modi. Er bietet zudem die Möglichkeit,
Ausgänge für weißes Rauschen und
pseudo-zufällige binäre Sequenzen
(PRBS) zu erzeugen. Zusätzlich zu den
grundlegenden Steuerelementen zur
Einstellung von Pegel, Offset und Frequenz
ermöglichen es Ihnen komplexere
Steuerungsalgorithmen, bestimmte Frequenzbereiche abzutasten und den Generator bei einem vordefinierten Ereignis zu triggern. In
Verbindung mit der Speicherfunktion für Spektrum-Peaks verfügen Sie damit über ein leistungsstarkes Werkzeug für die Prüfung der
Reaktion von Verstärkern und Filtern.
Generator für anwenderdefinierte Wellenformen
Alle Oszilloskope der PicoScope 3000-Serie verfügen über einen integrierten Generator für anwenderdefinierte Wellenformen (AWG).
Bei den meisten Oszilloskopen des Wettbewerbs müssen Sie für diese Funktionalität separate Hardware kaufen, die in Ihrer Werkstatt
zusätzlichen Platz in Anspruch nimmt.
Der AWG kann beispielsweise zum Emulieren von fehlenden Sensorsignalen während der Produktentwicklung oder für Belastungstests von
Systementwürfen über den vollständigen vorgesehenen Betriebsbereich hinweg verwendet werden.
Mit dem AWG-Editor können Wellenformen erstellt oder modifiziert, aus Oszilloskopkurven importiert oder aus einem Arbeitsblatt
geladen werden. Mithilfe der integrierten Hardware des PicoScopes lassen sich diese Aufgaben sofort und einfach erledigen.
PicoScope 3000-Serie
HAL3-Hardwarebeschleunigung
Viele Oszilloskope geraten ins Straucheln, wenn die hohe Speichertiefe aktiviert ist: Die Bildschirmaktualisierungsrate wird herabgesetzt
und die Steuerungen reagieren möglicherweise nur langsam oder gar nicht. Die Oszilloskope der PicoScope 3000D-Reihe vermeiden
dieses Problem durch Verwendung einer speziellen Hardwarebeschleunigung. Die parallele Ausführung ermöglicht es dem Oszilloskop,
das Wellenformbild vor der Übertragung an den PC aus den in seinem Speicher abgelegten Rohdaten intelligent zu komprimieren, sodass
die Erfassungsraten durch die Leistung der USB-Verbindung und des PCs nicht beschränkt werden. Dies ermöglicht die kontinuierliche
Erfassung und Anzeige von über 440.000.000 Abtastungen pro Sekunde. PicoScope-Oszilloskope verwalten die hohe Speichertiefe somit
deutlich effektiver als PC-basierte und Tischgeräte des Wettbewerbs.
Die PicoScope 3000D-Serie verwendet die Hardwarebeschleunigung der dritten Generation (HAL3), die hohe WellenformAktualisierungsraten, einen schnelleren segmentierten Speicher und reaktionsschnellere Trigger-Modi ermöglicht. In den meisten
Fällen erfassen die PicoScope-Oszilloskope Daten schneller, als sie per USB übertragen werden können, sodass die Daten in einem
Hochgeschwindigkeitsspeicher auf dem Gerät gepuffert werden müssen. HAL3 ermöglicht es selbst PicoScopes mit hoher Speichertiefe,
unabhängig von der Puffergröße schnelle Wellenform-Aktualisierungsraten aufrechtzuerhalten.
Das PicoScope 3206D bietet z. B. eine Abtastrate von 1 GS/s für Zeitbasen von bis zu 20 ms/div. Es erfasst somit bis zu
200 Millionen Abtastungen pro Wellenform und aktualisiert die Anzeige dennoch mehrmals pro Sekunde. Das sind über
500 Millionen Abtastungspunkte in jeder Sekunde!
Weniger intelligente Oszilloskope versuchen, die Menge der zu übertragenden Daten mittels einfacher Dezimierung zu reduzieren und
übertragen nur jede n. Abtastung. Dadurch geht jedoch der Großteil der Daten verloren (bis zu 99,999 %), und es kommt zu einem
Verlust von Hochfrequenzinformationen. Die PicoScope-Oszilloskope mit hoher Speichertiefe führen stattdessen eine Datenaggregation
durch. Eine dedizierte Logik unterteilt den Speicher in Blöcke und überträgt die Minimal- und Maximalwerte jedes Blocks an den PC, sodass
die Hochfrequenzdetails erhalten bleiben.
Eine Wellenform mit 100 Millionen Abtastungen kann z. B. in 1000 Blöcke mit jeweils 100.000 Abtastungen unterteilt werden, wobei
nur die Minimal- und Maximalwerte für jeden Block an den PC übertragen werden. Wenn Sie die Wellenform vergrößern, unterteilt das
Oszilloskop den ausgewählten Bereich erneut in Blöcke und überträgt die Minimal- und Maximalwerte, sodass auch feinste Details ohne jede
Verzögerung angezeigt werden können.
Im obigen Beispiel stellen beide Wellenformen dasselbe Signal mit verschiedenen Verfahren für die Hardwarebeschleunigung dar.
Bei der oberen Wellenform wurde die bei PicoScopes mögliche Aggregation verwendet, sodass die Hochfrequenzspitzen erhalten
geblieben sind. Bei der unteren Wellenform wurde die herkömmliche Dezimierung angewendet, wodurch es zu einem Verlust an
Hochfrequenzinformationen gekommen ist.
Parallel zur Datenaggregation werden weitere Daten wie Mittelwerte zurückgegeben, um Messungen zu beschleunigen und die Auslastung
des PC-Prozessors zu reduzieren.
PicoScope 3000-Serie
Spektrumanalysator
Durch einfaches Klicken auf die Spektrum-Schaltfläche können Sie eine spektrale Darstellung von ausgewählten Kanälen bis zur vollen
Bandbreite des Oszilloskops anzeigen. Umfassende Einstellungsmöglichkeiten gestatten es Ihnen, die Anzahl von Spektralbändern
festzulegen, Fensterarten zu wählen und Anzeigemodi zu steuern (Echtzeit, Mittelwert oder Spitzenwertspeicherung).
Sie können mehrere Spektralansichten mit unterschiedlichen Kanaleinstellungen und Zoomfaktoren anzeigen und neben
Zeitdomänenansichten derselben Daten darstellen. Der Anzeige kann eine umfassende Auswahl an automatischen
Frequenzdomänenmessungen hinzugefügt werden, einschließlich Gesamtklirrfaktor %, Gesamtklirrfaktor dB, Gesamtklirrfaktor plus
Rauschen, SFDR, SINAD, SNR und IMD. Sie können sogar den Generator für anwenderdefinierte Wellenformen und den Spektralmodus
gemeinsam verwenden, um skalare Netzwerkanalysen durchzuführen.
Signalintegrität
Die meisten Oszilloskope werden im Hinblick auf möglichst geringe
Fertigungskosten entwickelt. Bei den Geräten von PicoScopes
hingegen stehen die Bedürfnisse des Kunden im Vordergrund.
Die ausgereifte Front-End-Konstruktion und Schirmung reduzieren das
Rauschen, Kreuzkopplungen und den Klirrfaktor. Auf der Grundlage
unserer jahrelangen Erfahrung in der Entwicklung und Herstellung
von Oszilloskopen bieten wir Ihnen Geräte mit flacheren Bandbreiten,
geringer Verzerrung und hervorragendem Frequenzgang. Wir sind
stolz auf das hervorragende Dynamikverhalten unserer Produkte und
legen ihre technischen Daten detailliert offen.
Das Ergebnis lässt sich einfach zusammenfassen: Wenn Sie eine Schaltung
prüfen, können Sie sich auf die angezeigte Wellenform verlassen.
Datenerfassung und Digitalisierer mit hoher Geschwindigkeit
Die mitgelieferten Treiber und das Software Development Kit (SDK) ermöglichen es Ihnen, eigene Programme oder Schnittstellen mit gängigen
Softwarepaketen von Drittanbietern wie National Instruments LabVIEW und MathWorks MATLAB zu programmieren.
Der Treiber unterstützt das Datenstreaming. In diesem Modus werden Daten lückenlos kontinuierlich erfasst und über den USB-Anschluss
mit bis zu 125 MS/s direkt auf den PC geschrieben (PC-abhängig). Die erfassbaren Datenmengen werden dabei nur durch den verfügbaren
Speicherplatz auf dem PC begrenzt.
Beta-Treiber sind außerdem für Raspberry Pi, Beaglebone Black
und ähnliche ARM-basierte Plattformen verfügbar. Diese Treiber
ermöglichen Ihnen die Steuerung Ihres PicoScopes mithilfe dieser
kompakten, Linux-basierten Einplatinencomputer.
PicoScope 3000-Serie
Vorteile der USB-Konnektivität
Alle Oszilloskope der PicoScope 3000D-Serie verfügen über
einen SuperSpeed USB 3.0-Anschluss, der die Datenübertragung
mit hoher Geschwindigkeit unterstützt und dabei kompatibel mit
älteren USB-Systemen bleibt. Ein USB-Oszilloskop bietet gegenüber
herkömmlichen Tischgeräten zahlreiche Vorteile:
• Größe und Mobilität
Diese kompakten, tragbaren Oszilloskope eignen sich ideal für den
Einsatz im Labor und unterwegs. Im Vergleich zu herkömmlichen
Tischgeräten benötigen PicoScopes weniger Platz auf Ihrer
Werkbank und passen problemlos in eine Laptop-Tasche oder einen
Werkzeugkoffer. Die Oszilloskope der PicoScope 3000D-Serie
können über den USB-Anschluss mit Strom versorgt werden, sodass
Sie kein externes Netzteil mit sich herumzutragen müssen.
• Flexibilität
Die PicoScope-Software bietet zahlreiche erweiterte Funktionen über eine anwenderfreundliche Oberfläche. Die PicoScope-Beta-Software
arbeitet unter Linux- und Macintosh-Betriebssystemen ebenso effektiv wie in der Standard-Windows-Installation und lässt Ihnen somit die freie
Wahl, auf welcher Plattform Sie Ihr PicoScope betreiben.
• Dateifreigabe
Dank der PC-Konnektivität können Sie Ihre Daten auch unterwegs schnell und einfach drucken, kopieren, speichern und per E-Mail versenden.
• Erweiterte Anzeige
Laptop-Bildschirme und Desktop-Monitore bieten eine höhere Auflösung, größere Darstellung und mehr Flexibilität für die Anzeige Ihres Signals.
• Preis-Leistungs-Verhältnis
Bei einem PicoScope bezahlen Sie nur für die spezialisierte Oszilloskop-Hardware und brauchen die auf Ihrem PC bereits vorhandene
Hardware nicht noch einmal zu kaufen.
• Aktualisierungen
Wenn das Oszilloskop mit Ihrem Computer verbunden ist, können Sie sowohl die PicoScope-Software als auch die Firmware des Geräts schnell
und einfach kostenlos aktualisieren.
• Schnelle Übertragungsraten
Eine USB 3.0-Verbindung ermöglicht die schnelle Speicherung von Wellenformen über die PicoScope-Software sowie ein lückenloses
kontinuierliches Streaming mit bis zu 125 MS/s bei Verwendung des SDK. Die hohen Übertragungsraten gewährleisten auch bei der Erfassung
von großen Datenmengen eine schnelle Aktualisierung des Bildschirms.
Rechenkanäle
Mithilfe der integrierten Rechenfunktionen von PicoScope 6
können Sie für die Eingangssignale Ihres PicoScope-Oszilloskops
eine Vielzahl von mathematischen Berechnungen ausführen.
Mit einem einfachen Mausklick können Sie Kanäle invertieren,
hinzufügen, subtrahieren, multiplizieren und teilen oder eigene
Funktionen erstellen.
Um einen Rechenkanal hinzuzufügen, müssen Sie lediglich auf eine
Schaltfläche klicken, und ein Software-Assistent führt Sie durch
den Prozess. Sie können schnell eine der integrierten Funktionen
wie die Vorzeichenumkehr oder Addition wählen oder den
Gleichungseditor öffnen, um komplexe Funktionen einschließlich
von Filtern (Tiefpass-, Hochpass-, Bandpass- und Bandstoppfilter),
Trigonometrie- und Exponentialfunktionen, Logarithmen,
Statistiken, Integralen und Ableitungen zu erstellen. Sie können
den gesamten Prozess über Ihre Maus oder Tastatur steuern.
Mit den PicoScope-Rechenkanälen können Sie in jeder
Oszilloskopansicht bis zu acht Echtzeit- oder berechnete Kanäle
anzeigen. Wenn der Platz nicht ausreicht, öffnen Sie einfach eine
weitere Oszilloskopansicht und fügen Sie weitere Kanäle hinzu.
Anwenderdefinierte Tastkopfeinstellungen
Anwenderdefinierte Tastköpfe gestatten es Ihnen, Korrekturen für die Verstärkung, Abschwächung, Offsets und Linearitätsabweichungen von
Tastköpfen, Messwandlern und anderen Sensoren vorzunehmen oder die Werte in andere Maßeinheiten wie Strom, Leistung oder Temperatur
umzuwandeln. Definitionen für die serienmäßig mit den Pico-Oszilloskopen gelieferten Tastköpfe sind bereits vorhanden. Sie können jedoch
auch eigene lineare Skalierungen oder sogar Tabellen für interpolierte Daten erstellen und zur späteren Verwendung speichern.
PicoScope 3000-Serie
Farb-Persistenzmodus
Der Farb-Persistenzmodus ermöglicht es Ihnen, alte und neue Daten übereinanderzulegen, wobei Sie neue oder häufiger auftretende Daten
in einer helleren Farbe oder Schattierung hervorheben können. Dies macht es einfach, Störungen und Ausfälle zu erkennen sowie ihre
relative Häufigkeit zu bestimmen. Klicken Sie einfach auf die Persistenz-Schaltfläche und wählen Sie zwischen analoger Intensität,
digitaler Farbe und schnellen Anzeigemodi oder erstellen Sie eigene anwenderdefinierte Regeln.
Der neue schnelle Persistenzmodus von PicoScope kann über 100.000 Wellenformen pro Sekunde erfassen und mit Farb- oder
Intensitätscodierungen überlagern, um stabile von intermittierenden Bereichen zu unterscheiden. Fehler, nach denen bisher minutenlang
gesucht werden musste, lassen sich jetzt innerhalb von Sekunden erkennen.
PicoScope 3000-Serie
Maskengrenzprüfung
Die Maskengrenzprüfung gestattet es Ihnen, Live-Signale mit bekannten korrekten Signalen zu vergleichen, und ist für
Produktionsumgebungen sowie zur Fehlersuche vorgesehen. Erfassen Sie einfach ein bekanntes korrektes Signal, zeichnen Sie eine Maske
darum und schließen Sie das zu prüfende System an. PicoScope erfasst dann intermittierende Störungen und kann eine Zählung der
Maskenfehlschläge sowie weitere Statistiken im Messfenster anzeigen.
Über die separat oder kombiniert nutzbaren numerischen und grafischen Masken-Editoren können Sie Maskenspezifikationen eingeben,
vorhandene Masken bearbeiten sowie Masken als Dateien importieren und exportieren.
Automatische Messungen
PicoScope ermöglicht Ihnen die Anzeige einer
Tabelle von berechneten Messungen zur
Fehlerbehebung und Analyse.
Mithilfe der integrierten Messungsstatistiken
können Sie den Mittelwert, die
Standardabweichung, das Maximum und das
Minimum jeder Messung sowie den aktuellen
Messwert anzeigen. Sie können in jeder Ansicht
so viele Messungen wie erforderlich hinzufügen.
Eine vollständige Liste der im Oszilloskop- und
Spektralmodus verfügbaren Messungen finden
Sie unter „Automatische Messungen“ in der
Spezifikationstabelle.
PicoScope 3000-Serie
Anwendungsbeispiele
Prüfung unterwegs

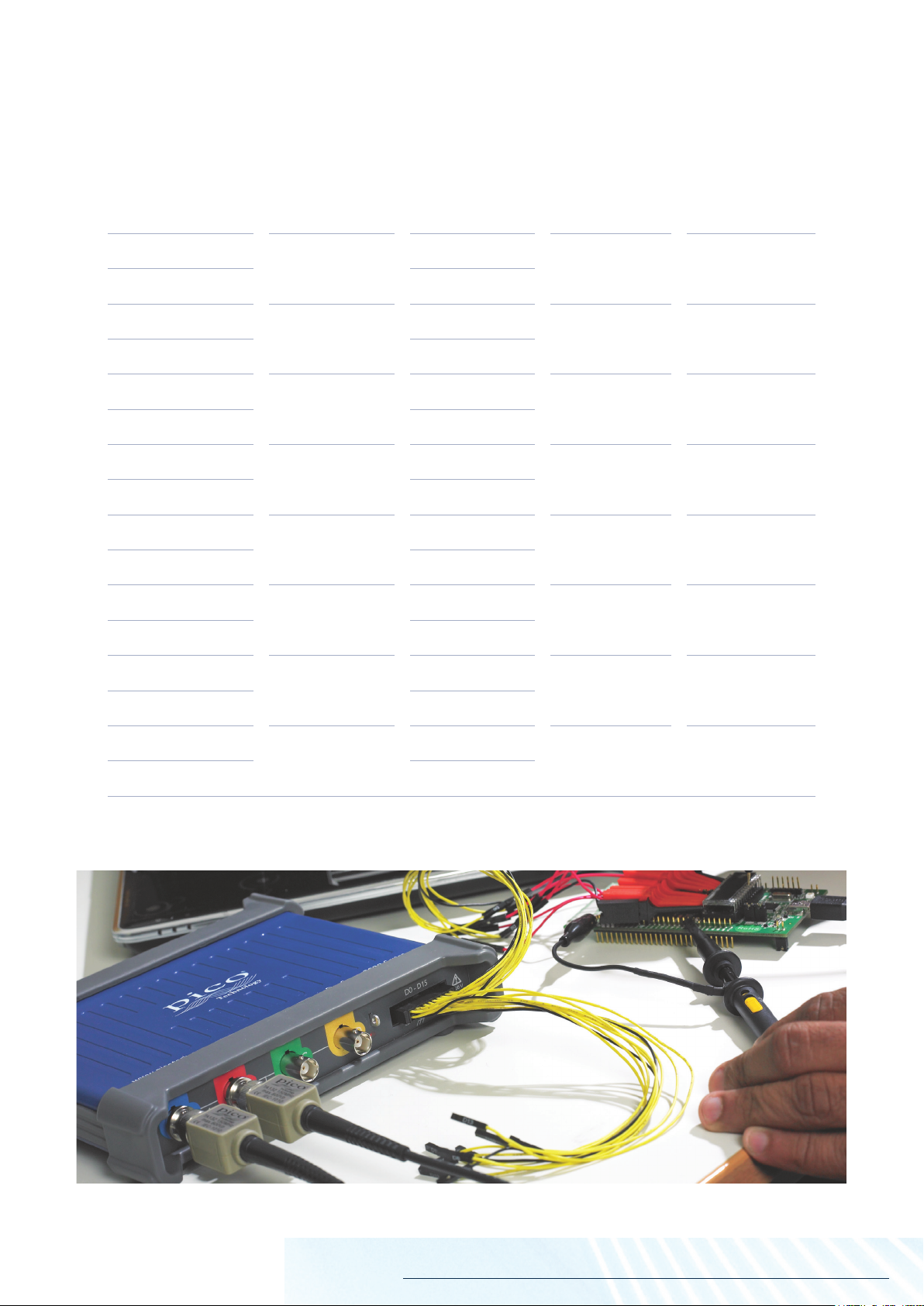

Die Oszilloskope der PicoScope 3000-Serie passen problemlos in eine Laptop-Tasche, sodass Sie bei Außendiensteinsätzen keine sperrigen
Tischgeräte mit sich führen müssen. Dank der Stromversorgung über USB können Sie Ihr PicoScope einfach an Ihren Laptop anschließen,
um an einem beliebigen Ort Messungen vorzunehmen. Die PC-Verbindung vereinfacht außerdem das Speichern und die Weitergabe von
Daten: Sie können Ihre Oszilloskopkurven in wenigen Sekunden zur späteren Betrachtung speichern oder die gesamten Daten an eine
E-Mail anhängen, um sie durch Techniker an einem dezentralen Standort analysieren zu lassen. Da PicoScope 6 für jeden kostenlos zum
Download bereitsteht, können Kollegen die vollständige Funktionalität der Software wie die serielle Entschlüsselung und Spektralanalyse
nutzen, ohne selbst ein Oszilloskop zu benötigen.
Integriertes Debugging

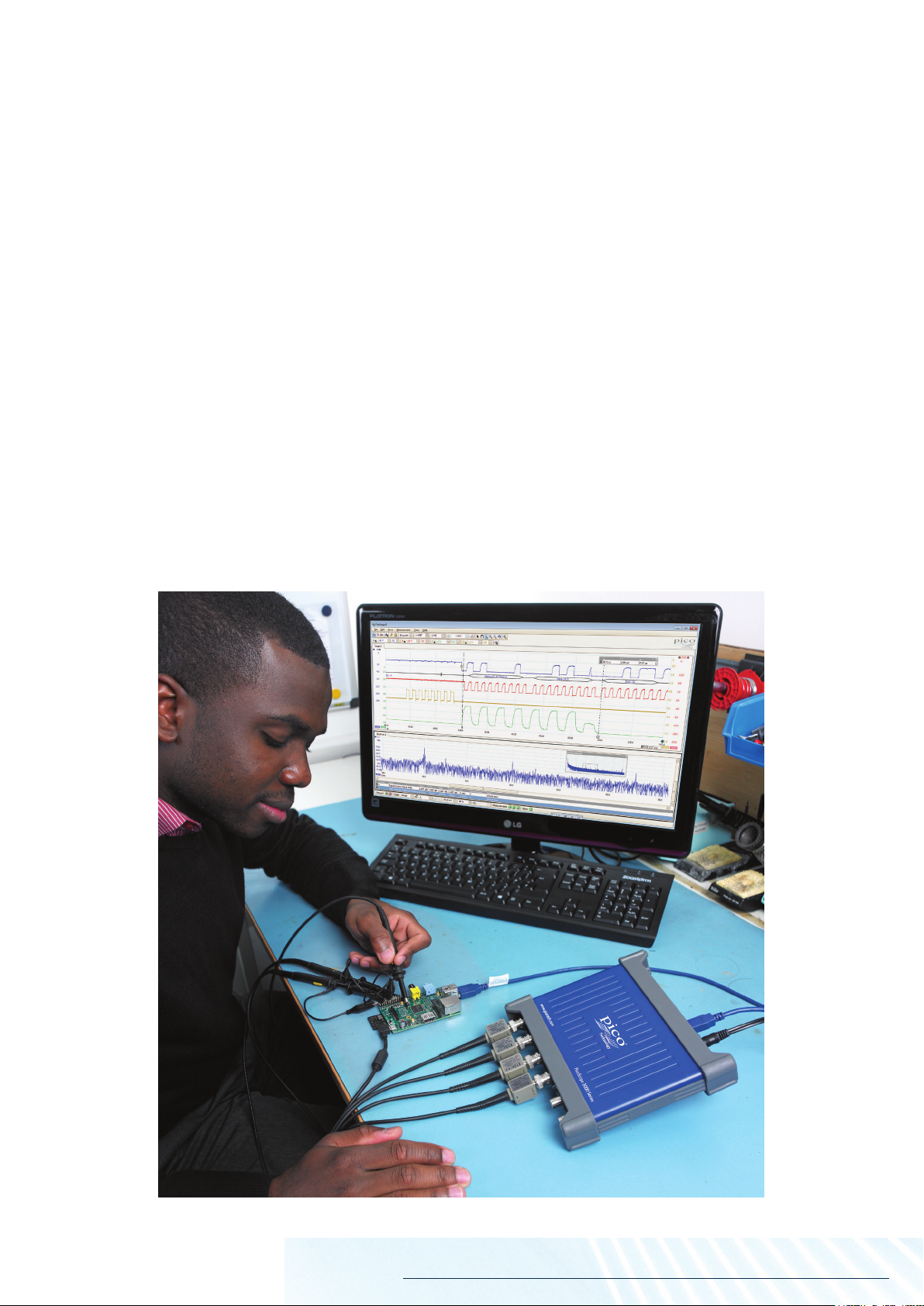

Mit einem PicoScope 3406D MSO können Sie eine vollständige Signalverarbeitungskette prüfen und debuggen.
Verwenden Sie den integrierten Generator für anwenderdefinierte Wellenformen (AWG), um einzelne oder kontinuierliche analoge Signale
einzuspeisen. Die Reaktion Ihres Systems kann dann über die vier 200-MHz-Eingangskanäle in der analogen Domäne und über 16 digitale
Eingänge mit einer Bandbreite von bis zu 100 MHz in der digitalen Domäne beobachtet werden. Verfolgen Sie den Weg des analogen
Signals durch das System und verwenden Sie gleichzeitig die integrierte serielle Entschlüsselungsfunktion, um einen I
Signalausgang anzuzeigen.
2
C- oder SPI ADC-
Wenn Ihr System als Reaktion auf Veränderungen des Analogeingangs einen Digital-Analog-Wandler ansteuert, können Sie die I
SPI-Kommunikation sowie deren analogen Ausgang ebenfalls darauf entschlüsseln. All diese Vorgänge können mithilfe der 16 digitalen und
4 analogen Kanäle gleichzeitig durchgeführt werden.
Dank des großzügigen 512-MS-Pufferspeichers können Sie die komplette Reaktion Ihres Systems ohne Einbußen bei der Abtastrate erfassen
und die aufgezeichneten Daten zoomen, um Störungen und andere spezifische Abschnitte zu untersuchen.
2
C- oder
PicoScope 3000-Serie
PicoScope 6-Software
Die PicoScope-Software kann so einfach oder komplex sein, wie Sie
es benötigen. Beginnen Sie mit einer einzelnen Ansicht eines Kanals,
und erweitern Sie dann die Anzeige um bis zu vier Live-Kanäle sowie
Rechenkanäle und Referenzwellenformen.
Oszilloskop-Steuerelemente: Steuerelemente wie für die Einstellung des
Spannungsbereichs, Kanalaktivierung, Zeitbasis und Speichertiefe befinden sich in der
Symbolleiste. Dies ermöglicht einen schnellen Zugriff und lässt im Hauptanzeigebereich
mehr Platz für Wellenformen.
Tools > Serielle Entschlüsselung: Decodieren Sie mehrere serielle
Datensignale und zeigen Sie die Daten neben dem physischen Signal
oder als detaillierte Tabelle an.
Tools > Referenzkanäle: Speichern Sie Wellenformen im Speicher
oder auf einer Festplatte, und zeigen Sie sie neben den Live-Eingängen
an. Ideal für die Diagnostik und Produktionsprüfungen.
Tools > Masken: Generieren Sie automatisch eine Testmaske aus
einer Wellenform oder zeichnen Sie eine von Hand. PicoScope
markiert alle Teile der Wellenform, die außerhalb der Maske liegen,
und zeigt Fehlerstatistiken an.
Kanaloptionen: Hier können Sie den Achsen-Offset,
Gleichstrom-Offset, Null-Offset, die Auflösungsanhebung,
benutzerdefinierte Tastköpfe und die Filterung einstellen.
Schaltfläche für automatische
Einstellung:
Konfiguriert die Zeitbasis und die
Spannungsbereiche zur stabilen
Anzeige von Signalen.
Werkzeuge für die Wellenformwiedergabe: PicoScope erfasst
automatisch die bis zu 10.000 letzten Wellenformen. Sie können
die aufgezeichneten Wellenformen schnell durchgehen, um nach
intermittierenden Ereignissen zu suchen, oder den Puffernavigator zur
visuellen Suche verwenden.
Triggermarkierung: Ziehen Sie die Markierung an die gewünschte
Position, um den Trigger-Pegel und die Vor-Trigger-Zeit einzustellen.
Werkzeuge zum Zoomen und Schwenken: Mit PicoScope können
Sie umfangreiche Wellenformen einfach vergrößern. Verwenden
Sie entweder die Werkzeuge zum Vergrößern, Verkleinern und
Schwenken oder klicken Sie zur schnellen Navigation in das ZoomÜbersichtsfenster und ziehen Sie die Anzeige auf den gewünschten
Bereich und die gewünschte Größe.
Funktionsgenerator: Erzeugt Standardsignale oder benutzerdefinierte
Wellenformen. Umfasst einen Frequenzwobbel-Modus.
Ansichten: Bei der Entwicklung der PicoScope-Software
wurde darauf geachtet, den Anzeigebereich bestmöglich zu
nutzen. Die Wellenformansicht ist deutlich größer und bietet
eine höhere Auflösung als ein typisches Tisch-Oszilloskop.
Sie können neue Oszilloskop- und Spektralansichten mit
automatischen oder benutzerspezifischen Layouts hinzufügen.
Lineale: Jede Achse besitzt zwei Lineale, die
über den Bildschirm gezogen werden können,
um schnelle Messungen der Amplitude, Zeit und
Frequenz vorzunehmen.
Lineallegende: Hier werden
absolute und DifferenzialLinealmessungen aufgeführt.
Verschiebbare Achsen: Die
vertikalen Achsen können nach oben
und nach unten gezogen werden.
Diese Funktion ist besonders
nützlich, wenn eine Wellenform eine
andere verdeckt. Zusätzlich ist ein
Befehl zum automatischen Anordnen
von Achsenverfügbar.
Trigger-Symbolleiste:
Schneller Zugriff
auf die wichtigsten
Steuerelemente, mit
erweiterten Triggern in
einem Popup-Fenster.
Automatische Messungen: Anzeige von
berechneten Messungen zur Störungssuche und
Analyse. Sie können in jeder Ansicht so viele
Messungen wie erforderlich hinzufügen. Jede
Messung umfasst statistische Parameter, die ihre
Variabilität zeigen.
Zoom-Übersicht:
Klicken und Ziehen zur
schnellen Navigation in
vergrößerten Ansichten.
PicoScope 3000-Serie
Spektralansicht:
Zeigen Sie FFTDaten neben der
Oszilloskopansicht
oder in einem
dedizierten
Spektralmodus an.
PicoScope 6-Software mit gemischten digitalen und analogen Signalen
Die Flexibilität der Benutzeroberfläche der PicoScope 6-Software gestattet die hochauflösende Darstellung
von bis zu 16 digitalen und 4 analogen Signalen gleichzeitig. Sie können den gesamten Bildschirm Ihres PCs zur
Anzeige der Wellenformen nutzen, sodass Ihnen nie wieder ein Detail entgehen wird.
Geteilte Anzeige: PicoScope kann analoge und digitale
Signale gleichzeitig anzeigen. Die geteilte Anzeige kann
angepasst werden, um mehr oder weniger Platz für die
analogen Wellenformen vorzusehen.
Analoge Wellenformen: Zeigen Sie
analoge Wellenformen zeitkorreliert
mit digitalen Eingängen an.
Oszilloskop-Steuerelemente: Alle Steuerelemente
von PicoScope für den analogen Modus, einschließlich
Zoom und Filterung sowie der Funktionsgenerator,
sind im Modus für digitale Signale der MSOs verfügbar.
Schaltfläche „Digitale Kanäle“: Zur Einrichtung und
Anzeige von digitalen Eingängen. Zeigen Sie analoge und
digitale Signale auf derselben Zeitbasis an.
Erweiterte Trigger: Für digitale
Kanäle sind zusätzliche Digital- und
Logiktrigger-Optionen verfügbar.
Umbenennen: Die digitalen Kanäle und
Gruppen können umbenannt werden.
Gruppen können in der digitalen Ansicht
zudem erweitert und reduziert werden.
Nach Ebene anzeigen: Gruppiert
Bits in Feldern und zeigt sie dann als
analoge Ebene an.
Lineale: Werden über analoge und
digitale Fenster gezogen, sodass SignalTimings verglichen werden können.
Anzeigeformat: Zeigt ausgewählte
Bits einzeln oder als Gruppen im
numerischen oder ASCII-Format an.
PicoScope 3000-Serie
PicoScope 3203D
und 3203D MSO
PicoScope 3403D
und 3403D MSO
PicoScope 3204D
und 3204D MSO
PicoScope 3404D
und 3404D MSO
PicoScope 3205D
und 3205D MSO
PicoScope 3405D
und 3405D MSO
PicoScope 3206D
und 3206D MSO
Vertikal (analog)
Analoge Eingangskanäle 2 4 2 4 2 4 2 4
Eingangstyp Einpolig, BNC-Anschluss
Bandbreite (–3 dB) 50 MHz 70 MHz 100 MHz 200 MHz
Anstiegszeit (berechnet) 7,0 ns 5,0 ns 3,5 ns 1,75 ns
Bandbreitenbegrenzer 20 MHz, wählbar
Vertikale Auflösung 8 Bit
Optimierte vertikale Auflösung 12 Bit in PicoScope-Software
Eingangsbereiche ±20 mV bis ±20 V über den gesamten Messbereich in 10 Bereichen
Eingangsempfindlichkeit 4 mV/div bis 4 V/div (10 vertikale Unterteilungen)
Eingangskopplung AC/DC
Eingangsmerkmale 1MΩ
Gleichstrom-Genauigkeit ±3 % des gesamten Messbereichs, ±200
Analoger Offset-Bereich
(vertikale Positionsanpassung)
Offset-Einstellungsgenauigkeit ±1 % der Offset-Einstellung zusätzlich zur Gleichstrom-Genauigkeit
∥ 14 pF
μV
±250 mV (Bereich 20 mV, 50 mV, 100 mV und 200 mV)
±2,5 V (Bereich 500 mV, 1 V, 2 V)
±20 V (Bereich 5 V, 10 V, 20 V)
PicoScope 3406D
und 3406D MSO
Überspannungsschutz ±100 V (DC + AC Spitze)
Vertikal (digital) – nur D MSO-Modelle
Eingangskanäle 16 Kanäle (2 Anschlüsse mit jeweils 8 Kanälen)
Eingänge 2,54-mm-Raster, 10 x 2-fach-Stecker
Maximale Eingangsfrequenz 100 MHz (200 MB/s)
Minimale erkennbare
Impulsbreite
Eingangsimpedanz
Eingangsdynamikbereich ±20 V
Schwellenbereich ±5 V
Schwellengruppierung Zwei unabhängige Schwellensteuerungen. Port 0: D0 bis D7, Port 1: D8 bis D15
Schwellenauswahl TTL, CMOS, ECL, PECL, benutzerdefiniert
Schwellengenauigkeit ±100 mV
5 ns
200kΩ±2%
∥ 8 pF ±2 pF
PicoScope 3203D
und 3203D MSO
PicoScope 3403D
und 3403D MSO
Vertikal (digital) – Fortsetzung...
Minimale Eingangsspannungs-
Aussteuerung
Abweichung zwischen Kanälen 2 ns, typisch
Minimale Eingangsspannungs-
Anstiegsgeschwindigkeit
Überspannungsschutz ±50 V
500 mV Spitze-Spitze
10 V/µs
Horizontal
1 GS/s: 1 analoger Kanal in Gebrauch
500 MS/s: bis zu 2 analoge Kanäle oder digitale Ports* in Gebrauch
Maximale Abtastrate (Echtzeit)
Maximale Echtzeit-Abtastrate
(ETS) (wiederholte Signale)
Maximale Abtastrate
(kontinuierliches Streaming)
Maximale Erfassungsrate 100.000 Wellenformen pro Sekunde (PC-abhängig)
Pufferspeicher 64 MS 128 MS 256 MS 512 MS
250 MS/s: bis zu 4 analoge Kanäle oder digitale Ports* in Gebrauch
125 MS/s: über 4 analoge Kanäle oder digitale Ports* in Gebrauch
* Ein digitaler Port umfasst 8 digitale Kanäle.
2,5 GS/s 2,5 GS/s 5 GS/s 10 GS/s
10 MS/s in PicoScope-Software, aufgeteilt zwischen den aktiven Kanälen (PC-abhängig)
125 MS/s bei Verwendung des mitgelieferten SDK, aufgeteilt zwischen den aktiven Kanälen (PC-abhängig)
PicoScope 3204D
und 3204D MSO
PicoScope 3404D
und 3404D MSO
PicoScope 3205D
und 3205D MSO
PicoScope 3405D
und 3405D MSO
PicoScope 3206D
und 3206D MSO
PicoScope 3406D
und 3406D MSO
Pufferspeicher (Streaming) 100 MS in PicoScope-Software. Bis zum verfügbaren PC-Speicher bei Verwendung des mitgelieferten SDK.
Maximale Wellenform-
Puffersegmente
Zeitbasisbereiche 1 ns/div bis 5000 s/div 1 ns/div bis 5000 s/div 1 ns/div bis 5000 s/div 500 ps/div bis 5000 s/div
Zeitbasis-Genauigkeit ±50 ppm ±50 ppm ±2 ppm ±2 ppm
Zeitbasis-Drift pro Jahr ±5 ppm ±5 ppm ±1 ppm ±1 ppm
Abtast-Jitter 3 ps eff., typisch
ADC-Abtastung Gleichzeitige Abtastung auf allen aktivierten Kanälen
10.000 in PicoScope-Software
130.000 bei Verwendung des mitgelieferten SDK 250.000 bei Verwendung des mitgelieferten SDK 500.000 bei Verwendung des mitgelieferten SDK 1.000.000 bei Verwendung des mitgelieferten SDK
Dynamikverhalten
Kreuzkopplung Besser als 400:1 bis zur vollen Bandbreite (gleichmäßige Spannungsbereiche), typisch
Klirrfaktor –50 dB bei 100 kHz, Eingang über den gesamten Messbereich, typisch
SFDR 52 dB bei 100 kHz, Eingang über den gesamten Messbereich, typisch
Rauschen 110 µV eff. im 20 mV-Bereich, typisch 110 µV eff. im 20 mV-Bereich, typisch 160 µV eff. im 20 mV-Bereich, typisch 160 µV eff. im 20 mV-Bereich, typisch
Bandbreitenflachheit (+0,3 dB, -3 dB) von Gleichstrom bis zu voller Bandbreite, typisch
PicoScope 3203D
und 3203D MSO
PicoScope 3403D
und 3403D MSO
Triggerung
Analoge Kanäle (alle Modelle)
Quelle
Trigger-Modi Keiner, automatisch, wiederholt, einzeln, schnell (segmentierter Speicher)
Maximale Vor-Trigger-Erfassung Bis zu 100 % der Erfassungsgröße
EXT-Trigger (nur D-Modelle)
Digitale Kanäle (nur D MSO-Modelle)
PicoScope 3204D
und 3204D MSO
PicoScope 3404D
und 3404D MSO
PicoScope 3205D
und 3205D MSO
PicoScope 3405D
und 3405D MSO
PicoScope 3206D
und 3206D MSO
PicoScope 3406D
und 3406D MSO
Maximale Nach-Triggerver-
zögerung
Trigger-Rückstellzeit < 0,7 µs bei einer Abtastrate von 1 GS/s
Maximale Trigger-Rate Bis zu 10.000 Wellenformen in einem 6-ms-Signalbündel bei einer Abtastrate von 1 GS/s, typisch
Bis zu 4 Milliarden Abtastungen, wählbar in Schritten von 1 Abtastung
Triggerung für analoge Kanäle
Erweiterte Trigger-Arten Flanke, Fenster, Impulsbreite, Fenster-Impulsbreite, Aussetzer, Fenster-Aussetzer, Intervall, Logik, Runt-Impuls
Trigger-Arten (ETS-Modus) Ansteigende und abfallende Flanke (nur auf Kanal A verfügbar)
Trigger-Empfindlichkeit Die digitale Triggerung bietet eine Genauigkeit von 1 LSB bis zur vollen Bandbreite des Oszilloskops.
Trigger-Empfindlichkeit
(ETS-Modus)
10 mV Spitze-Spitze bei voller Bandbreite, typisch
Externer Trigger-Eingang – nur D-Modelle
EXT-Triggeranschlusstyp BNC an der Frontplatte
Trigger-Arten Flanke, Impulsbreite, Aussetzer, Intervall, Logik
Eingangsmerkmale 1MΩ
Bandbreite 50 MHz 70 MHz 100 MHz 200 MHz
Schwellenbereich ±5 V
Kopplung Gleichstrom
Überspannungsschutz ±100 V (DC + AC Spitze)
∥ 14 pF
Triggerung für digitale Kanäle – nur D MSO-Modelle
Trigger-Arten Muster, Flanke, Muster und Flanke kombiniert, Impulsbreite, Aussetzer, Intervall, Logik
PicoScope 3203D
und 3203D MSO
PicoScope 3403D
und 3403D MSO
PicoScope 3204D
und 3204D MSO
PicoScope 3404D
und 3404D MSO
PicoScope 3205D
und 3205D MSO
Funktionsgenerator
Standard-Ausgangssignale Sinus-, rechteckige und dreieckige Wellenformen, Gleichstrom, Anstieg, Abfall, Sinus-, Gaußsche und Halbsinus-Wellenformen.
Pseudo-zufällige Ausgangssig-
Standard-Signalfrequenz DC bis 1 MHz
Abtastmodi Aufwärts, abwärts, doppelt mit wählbaren Start/Stopp-Frequenzen und Inkrementen
Triggerung Ohne Triggerung oder von 1 bis zu 1 Milliarde gezählten Wellenformzyklen oder Frequenzwobbelungen. Triggerung durch Oszilloskop oder manuell.
Genauigkeit der Ausgangsfrequenz
Weißes Rauschen, Amplitude und Offset innerhalb des Ausgangsspannungsbereichs wählbar.
nale
Pseudo-zufällige binäre Sequenzen (PRBS), oberer und unterer Wert innerhalb des Ausgangsspannungsbereichs wählbar, Bitrate von bis zu 1 MB/s wählbar
Wie Oszilloskop
PicoScope 3405D
und 3405D MSO
PicoScope 3206D
und 3206D MSO
PicoScope 3406D
und 3406D MSO
Auflösung der Ausgangsfrequenz
Ausgangsspannungsbereich ±2 V
Einstellung der Ausgangsspannung
Amplitudendämpfung < 0,5 dB bis 1 MHz, typisch
Gleichstrom-Genauigkeit ±1 % des gesamten Messbereichs
SFDR > 60 dB, 10 kHz-Sinuswelle über den gesamten Messbereich, typisch
Ausgangswiderstand 600Ω
Anschlusstyp
Überspannungsschutz ±20 V
< 0,01 Hz
Signalamplitude und -offset in Schritten von ca. 1 mV innerhalb des Gesamtbereichs von ±2 V anpassbar
BNC-Anschluss an der Gerätevorderseite (D-Modelle)
BNC-Anschluss an der Geräterückseite (D MSO-Modelle)
Generator für anwenderdefinierte Wellenformen
Aktualisierungsrate
Puffergröße
Auflösung
Bandbreite
Anstiegszeit (10 % bis 90 %)
Weitere AWG-Kenndaten, einschließlich Abtastmodi, Triggerung, Frequenzgenauigkeit, Frequenzauflösung, Spannungsbereich, Gleichstrom-Genauigkeit und weitere Ausgangsmerkmale, sind wie für den Funktionsgenerator.
20 MHz
32 kS
12 Bit (Ausgangsschrittgröße ca. 1 mV)
> 1 MHz
< 120 ns
Tastkopf-Kompensationskontakt
Ausgangsimpedanz:
Ausgangsfrequenz
Ausgangspegel
600Ω
1 kHz
2 V Spitze/Spitze
PicoScope 3203D
und 3203D MSO
PicoScope 3403D
und 3403D MSO
Spektrumanalysator
Frequenzbereich DC bis zur vollen Bandbreite des Oszilloskops
Anzeigemodi Intensität, Mittel, Spitzenwertspeicherung
Y-Achse Logarithmisch (dbV, dBu, dBm, anwenderdefinierte dB) oder linear (Volt)
X-Achse Linear oder logarithmisch
Fensterungsfunktionen Rechteckig, Gaußsch, dreieckig, Blackman, Blackman-Harris, Hamming, Hann, abgeflacht
Anzahl von FFT-Punkten Wählbar von 128 bis 1 Million in Potenzen von 2
Rechenkanäle
PicoScope 3204D
und 3204D MSO
PicoScope 3404D
und 3404D MSO
PicoScope 3205D
und 3205D MSO
PicoScope 3405D
und 3405D MSO
PicoScope 3206D
und 3206D MSO
PicoScope 3406D
und 3406D MSO
Funktionen
Operanden
−x,x+y,x−y,x*y,x/y,x^y,sqrt,exp,ln,log,abs,norm,sign,sin,cos,tan,arcsin,
arccos, arctan, sinh, cosh, tanh, Frequenz, Ableitung, Integral, Minimum, Maximum, Mittel, Peak, Verzögerung, Hochpass, Tiefpass, Bandpass, Bandstopp
Alle analogen und digitalen Eingangskanäle, Referenzwellenformen, Zeit, Konstanten,
Automatische Messungen (nur analoge Kanäle)
Oszilloskopmodus
Spektralmodus
Statistik Minimum, Maximum, Mittel, Standardabweichung
AC eff, True eff, Zykluszeit, DC Mittel, Tastverhältnis, Abfallrate, Abfallzeit, Frequenz, hohe Impulsbreite
niedrige Impulsbreite, Maximum, Minimum, Spitze-Spitze, Anstiegszeit, Anstiegsrate.
Frequenz bei Spitze, Amplitude bei Spitze, mittlere Amplitude bei Spitze, Gesamtleistung, Gesamtklirrfaktor %, Gesamtklirrfaktor dB, Gesamtklirrfaktor plus Rauschen, SFDR, SINAD,
SNR, IMD
Serielle Entschlüsselung
Protokolle CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB
Maskengrenzprüfung
Statistik Fehlerprüfung, Fehleranzahl, Gesamtanzahl
Anzeige
Interpolierung Linear oder sin(x)/x
Persistenzmodi Digitale Farbe, analoge Intensität, schnell, erweitert
π
Allgemein
PC-Konnektivität USB 3.0 SuperSpeed (mit USB 2.0 kompatibel)
Spannungsversorgung
Temperaturbereich
Luftfeuchtigkeit
Verschmutzungsgrad Verschmutzungsgrad 2
Sicherheitszulassungen Erfüllt die Anforderungen der EN 61010-1:2010
EMV-Zulassungen Geprüft nach EN 61326-1:2006 und FCC Part 15 Subpart B
Umweltzulassungen RoHS und WEEE
Software im Lieferumfang
PicoScope 3203D
und 3203D MSO
PC-Steckertyp USB 3.0, Typ B
Spannungsversorgung über einen USB 3.0-Anschluss oder zwei USB 2.0-Anschlüsse (Kabel mit zwei Steckern im Lieferumfang).
4-Kanal-Modelle: Netzadapter im Lieferumfang zur Verwendung für USB-Anschlüsse mit weniger als 1200 mA Ausgangsleistung
Abmessungen 190 mm x 170 mm x 40 mm einschließlich Anschlüsse
Gewicht < 0,5 kg
Betrieb: 0 °C bis 40 °C (15 °C bis 30 °C bei angegebener Genauigkeit).
Lagerung: –20 °C bis 60 °C
Betrieb: 5 % bis 80 % relative Feuchtigkeit, nicht kondensierend
Lagerung: 5 % bis 95 % relative Feuchtigkeit, nicht kondensierend
Einsatzhöhe Bis zu 2000 m
PicoScope 6 für Microsoft Windows XP (SP3), Windows Vista, Windows 7 oder Windows 8 (nicht Windows RT), 32 oder 64 Bit
SDKs und Beispielprogramme (C, Visual Basic, Excel VBA, LabVIEW) für Windows.
PicoScope 3403D
und 3403D MSO
PicoScope 3204D
und 3204D MSO
PicoScope 3404D
und 3404D MSO
PicoScope 3205D
und 3205D MSO
PicoScope 3405D
und 3405D MSO
PicoScope 3206D
und 3206D MSO
PicoScope 3406D
und 3406D MSO
Optionale kostenlose Software PicoScope 6 Beta und SDKs für Linux und Mac OS X.
Ausgangsdateiformate BMP, CSV, GIF, JPG, MAT, PDF, PNG, PSDATA, PSSETTINGS, TXT
Ausgangsfunktionen In Zwischenablage kopieren, Drucken
Sprachen
Chinesisch (Vereinfacht), Chinesisch (Traditionell), Tschechisch, Dänisch, Niederländisch, Englisch, Finnisch, Griechisch, Französisch, Deutsch, Griechisch, Ungarisch
Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Spanisch, Schwedisch, Türkisch
Anschlüsse
2-Kanal-Modelle
Kanal A
Kanal B
4-Kanal-Modelle
Kanal A
Kanal B
Kanal C
Kanal D
2-Kanal-MSO-Modelle
AWG- und
Funktionsgenerator
Externer Trigger
Tastkopf-Kompensationskontakt
AWG- und
Funktionsgenerator
Externer Trigger
Tastkopf-Kompensationskontakt
Erdungsklemme
USB-Anschluss
Erdungsklemme
USB-Anschluss
GleichstromSpannungseingang
Kanal A
Kanal B
4-Kanal-MSO-Modelle
Kanal A
Kanal B
Kanal C
Kanal D
16 Digitaleingänge
Tastkopf-Kompensationskontakt
16 Digitaleingänge
TastkopfKompensationskontakt
Funktionsgenerator
AWG- und
Funktionsgenerator
Erdung-
sklemme
AWG- und
USB-Anschluss
Erdungsklemme
GleichstromSpannung-
USB-Anschluss
seingang
PicoScope 3000-Serie
Inhalt der Kits
Alle Kits für Oszilloskope der PicoScope 3000-Serie enthalten:
•OszilloskopderPicoScope3000-Serie
•Umschaltbarex1/x10-Tastköpfe(2oder4)mit
Trageta sche
•Kurzanleitung
•Software-undReferenz-CD
•USB3.0-Kabel
•USB2.0-KabelmitzweiSteckern
•Netzadapter(nur4-Kanal-Modelle)
Inhalt der MSO-Kits
Die PicoScope 3000D-MSO-Kits enthalten
außerdem:
•TA136-Digitalkabel
•TA139Packungmit
10 Prüfklemmen (x2)
Tastköpfe
Alle Oszilloskope der PicoScope 3000-Serie werden mit zwei oder vier Tastköpfen geliefert (entsprechend der Anzahl von analogen
Kanälen), die speziell ausgewählt werden, um die spezifizierte Systembandbreite zu liefern. Nähere Informationen zu den mitgelieferten
Tastköpfen und zum Bestellverfahren für weitere Tastköpfe finden Sie in der nachstehenden Tabelle.
Bestellnummer Beschreibung Im Lieferumfang von GBP* USD* EUR*
MI007 Tastkopf 60 MHz x1/x10, 1,2 m 50-MHz-Modellen 15 25 19
TA132 Tastkopf 150 MHz x1/x10, 1,2 m 70-MHz- und 100-MHz-Modellen 20 33 26
TA131 Tastkopf 250 MHz x1/x10, 1,2 m 200-MHz-Modellen 25 42 32
* Die Preise gelten zum Zeitpunkt der Drucklegung. MwSt. nicht enthalten. Bitte erkundigen Sie sich vor der Bestellung bei Pico Technology nach den
aktuellen Preisen.
Anschluss und Stromversorgung über USB
Alle Oszilloskope der PicoScope 3000-Serie werden mit einem
USB 3.0-Kabel für SuperSpeed-Konnektivität geliefert. Ein
USB 2.0-Kabel mit zwei Steckern wird außerdem mitgeliefert,
um bei Verwendung des Oszilloskops mit älteren PCs zusätzliche
Leistung zu liefern.
Für PicoScope 3000-Modelle mit 4 analogen Kanälen muss
möglicherweise der mitgelieferte Netzadapter verwendet werden,
wenn der oder die USB-Anschlüsse insgesamt weniger als 1200 mA
an das Gerät ausgeben.
USB 3.0-Kabel USB 2.0-Kabel mit zwei Steckern
PicoScope 3000-Serie
Bestellinformationen
Bestellnummer Modellnummer Beschreibung GBP* EUR* USD*
PP958 PicoScope 3203D 50 MHz 2-Kanal-Oszilloskop £349 €423 $576
PP956 PicoScope 3203D MSO 50 MHz 2-Kanal-Mixed-Signal-Oszilloskop £499 €604 $824
PP959 PicoScope 3204D 70 MHz 2-Kanal-Oszilloskop £449 €544 $ 741
PP931 PicoScope 3204D MSO 70 MHz 2-Kanal-Mixed-Signal-Oszilloskop £599 €725 $989
PP960 PicoScope 3205D 100 MHz 2-Kanal-Oszilloskop £599 €725 $989
PP932 PicoScope 3205D MSO 100 MHz 2-Kanal-Mixed-Signal-Oszilloskop £749 €907 $1236
PP961 PicoScope 3206D 200 MHz 2-Kanal-Oszilloskop £849 €1028 $1401
PP933 PicoScope 3206D MSO 200 MHz 2-Kanal-Mixed-Signal-Oszilloskop £999 €1209 $1649
PP962 PicoScope 3403D 50 MHz 4-Kanal-Oszilloskop £549 €665 $906
PP957 PicoScope 3403D MSO 50 MHz 4-Kanal-Mixed-Signal-Oszilloskop £699 €846 $1154
PP963 PicoScope 3404D 70 MHz 4-Kanal-Oszilloskop £699 €846 $115 4
PP934 PicoScope 3404D MSO 70 MHz 4-Kanal-Mixed-Signal-Oszilloskop £849 €1028 $1401
PP964 PicoScope 3405D 100 MHz 4-Kanal-Oszilloskop £949 €1149 $1566
PP935 PicoScope 3405D MSO 100 MHz 4-Kanal-Mixed-Signal-Oszilloskop £1095 €1325 $1807
PP965 PicoScope 3406D 200 MHz 4-Kanal-Oszilloskop £1295 €1567 $2137
PP936 PicoScope 3406D MSO 200 MHz 4-Kanal-Mixed-Signal-Oszilloskop £1445 €1749 $2385
* Die Preise gelten zum Zeitpunkt der Drucklegung. MwSt. nicht enthalten. Bitte erkundigen Sie sich vor der Bestellung bei Pico Technology nach den
aktuellen Preisen.
Weitere Oszilloskope im PicoScope-Sortiment...
PicoScope
2000-Serie
Ultrakompakt
und portabel
Hauptsitz Großbritannien:
Pico Technology
James House
Colmworth Business Park
St. Neots
Cambridgeshire
PE19 8YP
Vereinigtes Königreich
+44 (0) 1480 396 395
+44 (0) 1480 396 296
sales@picotech.com
PicoScope
4000-Serie
Hohe Präzision
12 bis 16 Bit
Hauptsitz USA:
Pico Technology
320 N Glenwood Blvd
Tyler
Texas 75702
USA
+1 800 591 2796
+1 620 272 0981
sales@picotech.com
PicoScope
5000-Serie
Flexible Auflösung
8 bis 16 Bit
PicoScope
6000-Serie
Hohe Leistung
Bis zu 1 GHz
PicoScope
9000-Serie
Abtastoszilloskope
und TDR bis zu 20 GHz
Fehler und Auslassungen vorbehalten. Windows ist eine eingetragene Marke der
Microsoft Corporation in den USA und anderen Ländern. Pico Technology und
PicoScope sind international eingetragene Marken von Pico Technology Ltd.
MM054.de-6. Copyright © 2015 Pico Technology Ltd. Alle Rechte vorbehalten. www.picotech.com
Loading...
