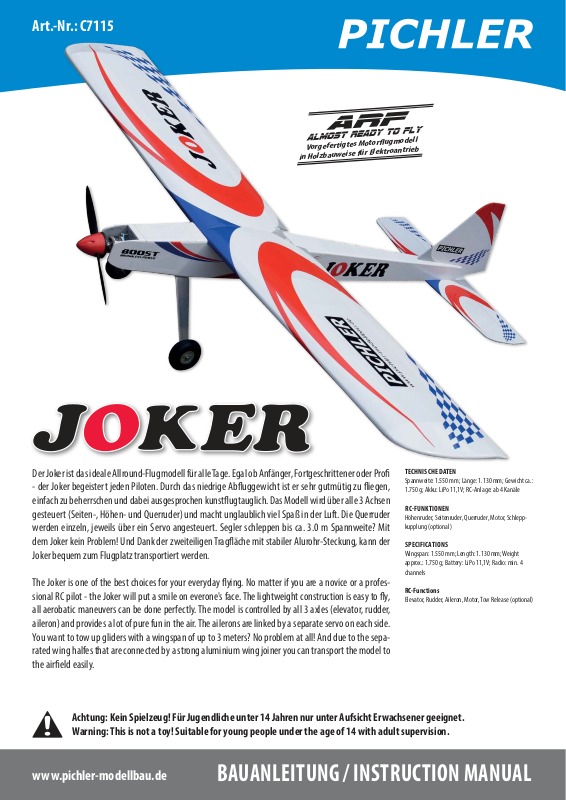

PICHLER Joker 2 User guide

Page 1

Art.-Nr.: C7115

Vorgefertigtes Motorugmodell

in Holzbauweise für Elektroantrieb

Der Joker ist das ideale Allround-Flugmodell für alle Tage. Egal ob Anfänger, Fortgeschrittener oder Pro

- der Joker begeistert jeden Piloten. Durch das niedrige Abuggewicht ist er sehr gutmütig zu iegen, einfach zu beherrschen und dabei ausgesprochen kunstugtauglich. Das Modell wird über alle 3 Achsen gesteuert (Seiten-, Höhen- und Querruder) und macht unglaublich viel Spaß in der Luft. Die Querruder werden einzeln, jeweils über ein Servo angesteuert. Segler schleppen bis ca. 3.0 m Spannweite? Mit dem Joker kein Problem! Und Dank der zweiteiligen Tragäche mit stabiler Alurohr-Steckung, kann der Joker bequem zum Flugplatz transportiert werden.

The Joker is one of the best choices for your everyday ying. No matter if you are a novice or a professional RC pilot - the Joker will put a smile on everone's face. The lightweight construction is easy to y, all aerobatic maneuvers can be done perfectly. The model is controlled by all 3 axles (elevator, rudder, aileron) and provides a lot of pure fun in the air. The ailerons are linked by a separate servo on each side. You want to tow up gliders with a wingspan of up to 3 meters? No problem at all! And due to the separated wing halfes that are connected by a strong aluminium wing joiner you can transport the model to the aireld easily.

Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet. Warning: This is not a toy! Suitable for young people under the age of 14 with adult supervision.

TECHNISCHE DATEN

Spannweite: 1.550 mm; Länge: 1.130 mm; Gewicht ca.:

1.750 g; Akku: LiPo 11,1V; RC-Anlage: ab 4 Kanäle

RCFUNKTIONEN

Höhenruder, Seitenruder, Querruder, Motor, Schleppkupplung (optional)

SPECIFICATIONS

Wingspan: 1.550 mm; Length: 1.130 mm; Weight approx.: 1.750 g; Battery: LiPo 11,1V; Radio: min. 4 channels

RC-Functions

Elevator, Rudder, Aileron, Motor, Tow Release (optional)

www.pichler-modellbau.de

BAUANLEITUNG / INSTRUCTION MANUAL

Page 2

1. INHALTSVERZEICHNIS / CONTENT

2. SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS

ALLGEMEINE SICHERHEITSHINWEISE FÜR MODELLE MIT ELEKTROANTRIEB

• Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.

• Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel „Hinweise zur Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert.

• Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. Nehmen Sie Umbauten nur vor unter Verwendung von empfohlenen original Ersatz- und Zubehörteilen aus dem Hause Pichler Modellbau.

• Beachten Sie stets die Gebrauchsanweisung anderweitig zur Anwendung kommender Komponenten (Regler, Akku, Fernsteuerung etc).

1. Inhaltsverzeichnis / Content

2. Sicherheitshinweise / Safety Instructions

3. Erforderliches Zubehör / Required Accessories

4. Montage / Assembly

5. Hinweise zur Bedienung / How To Use

6. Ersatzteile / Spare Parts

7. Service & Gewährleistung / Service & Warranty

• Die Inbetriebnahme ist nicht eher gestattet, bis das Modell laut vorliegender Bauanleitung komplett montiert ist.

• Überprüfen Sie vor der Inbetriebnahme des Modelles die Funktionssicherheit.

• Betreiben Sie das Modell nur dort, wo sich keinerlei Personen oder Tiere aufhalten und eine Beschädigung anderer Güter auszuschließen ist. Handeln Sie eigenverantwortlich und überprüfen Sie das gewählte Gelände vor Inbetriebnahme des Modells auf seine Eignung.

• Betreiben Sie das Modell NIEMALS auf öentlichen Straßen oder in der Nähe von Flugplätzen.

• Stoppen Sie das Modell unverzüglich bei einer Störung und beseitigen Sie sofort die Ursache.

• Berühren Sie keine rotierenden und/oder heißen Motorteile während des Betriebs oder der Abkühlphase.

• Warten Sie Ihr Modell nach jedem Einsatz und ersetzen Sie Verschleißteile, um einen sicheren Betrieb zu gewährleisten.

• Fassen Sie das Modell während und nach dem Betrieb stets so an, dass Sie keinesfalls mit Teilen des Antriebs in Berührung kommen.

• Bedenken Sie, daß Kunststoteile bei niedrigen Außentemperaturen in Ihrer Schlagzähigkeit nachlassen können, das heißt, die Belastungsfähigkeit sinkt.

• Sofern Sie nicht über ausreichende Kentnisse im Umgang mit Funktionsmodellen verfügen, wenden Sie sich an einen erfahrenen Modellsportler oder Modellbauclub.

• Schützen Sie sich bei Testläufen vor eventuell durch rotierende Teile aufgewirbelten Schmutz bzw. Steinchen.

• Schützen Sie alle elektrischen Komponenten vor Wasser und Fremdkörpern.

• Sorgen Sie dafür, dass der Motor nicht überlastet oder blockiert wird.

• Lassen Sie den Motor und den Akku nach dem Betrieb ausreichend abkühlen.

• Laden und entladen Sie Ihre Akkus sorgfältig und achten Sie darauf, dass Akkus und Anschlusskabel keinerlei Beschädigungen aufweisen.

• Schließen Sie den Akku niemals "kurz" durch Zusammenführen des Plus- und Minuspols.

• Verlegen Sie die Kabel im und am Modell so, dass diese nicht in oder an rotierende oder heiße Teile geraten.

Art.-Nr. / Item-No. C7115

www.pichler-modellbau.de

Page 3

2. SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS

3. ERFORDERLICHES ZUBEHÖR / REQUIRED ACCESSORIES

GENERAL SAFETY INSTRUCTIONS FOR ELECTRIC MODELS

• This is not a toy! Suitable for young people under the age of 14 with adult supervision.

• Use the model accordingly to chapter "How To Use" in this instruction manual.

• Assemble the model accordingly to this instruction manual. Do not alter or modify the model. Only use parts that are ocially recommended by Pichler Modellbau.

• Always pay close attention to the manuals that are included to accessory parts (radio system, speed controller, battery etc.).

• Do not y the model before you have nished the assembly completely according to this manual.

• Before you y, check all functions of the model carefully.

• Never y your model near other human beings, animals or other obstacles. You are responsible for ying the model, so you have to check carefully your ight area.

• NEVER use your model on public streets or near public airports.

• Stop ying immediately if you realize any radio interference.

ERFORDERLICHES ZUBEHÖR / REQUIRED ACCESSORIES

• Brushless Motor PULSAR 40, # C6217

• Brushless Regler (ESC) PULSAR A-40, # C5578

• Propeller PICON, # C5753

• LiPo-Akku (Battery) RED POWER 3500-3S, # C6785

• 4x Servo MASTER DS3012 MG, # C5638

• Fernsteuersystem (Radio System) MASTER GigaProp 6, # C8802

OPTIONALES ZUBEHÖR / OPTIONAL ACCESSORIES

• Schleppkupplung (Tow Release), # C6211

• Do not touch any moving or hot motor parts during action! Let all components cool down before you handle them.

• Check your model carefully after each ight. Replace parts if they are worn out or if they are defective.

• Keep your hands out of reach from rotating or hot parts of the model.

• Keep in mind that plastic parts easily break under cold temperature conditions.

• If you are a novice in ying you should ask experienced pilots for assistance during your rst ights.

• Protect yourself from dust and other small things when you test run your propeller drive on the ground.

• Keep all electronic components dry and clean!

• Take care that your motor does not get overload or gets blocked under full power.

• Let the motor cool down after restarting the model again.

• Charge your batteries carefully. Always watch the charging process and make sure all connectors are in good conditions.

• Do not shorten the battery by connecting the pluspole with the minuspole directly!

• Make sure that the wires do not touch rotating or hot parts of the model.

Art.-Nr. / Item-No. C7115

www.pichler-modellbau.de

Page 4

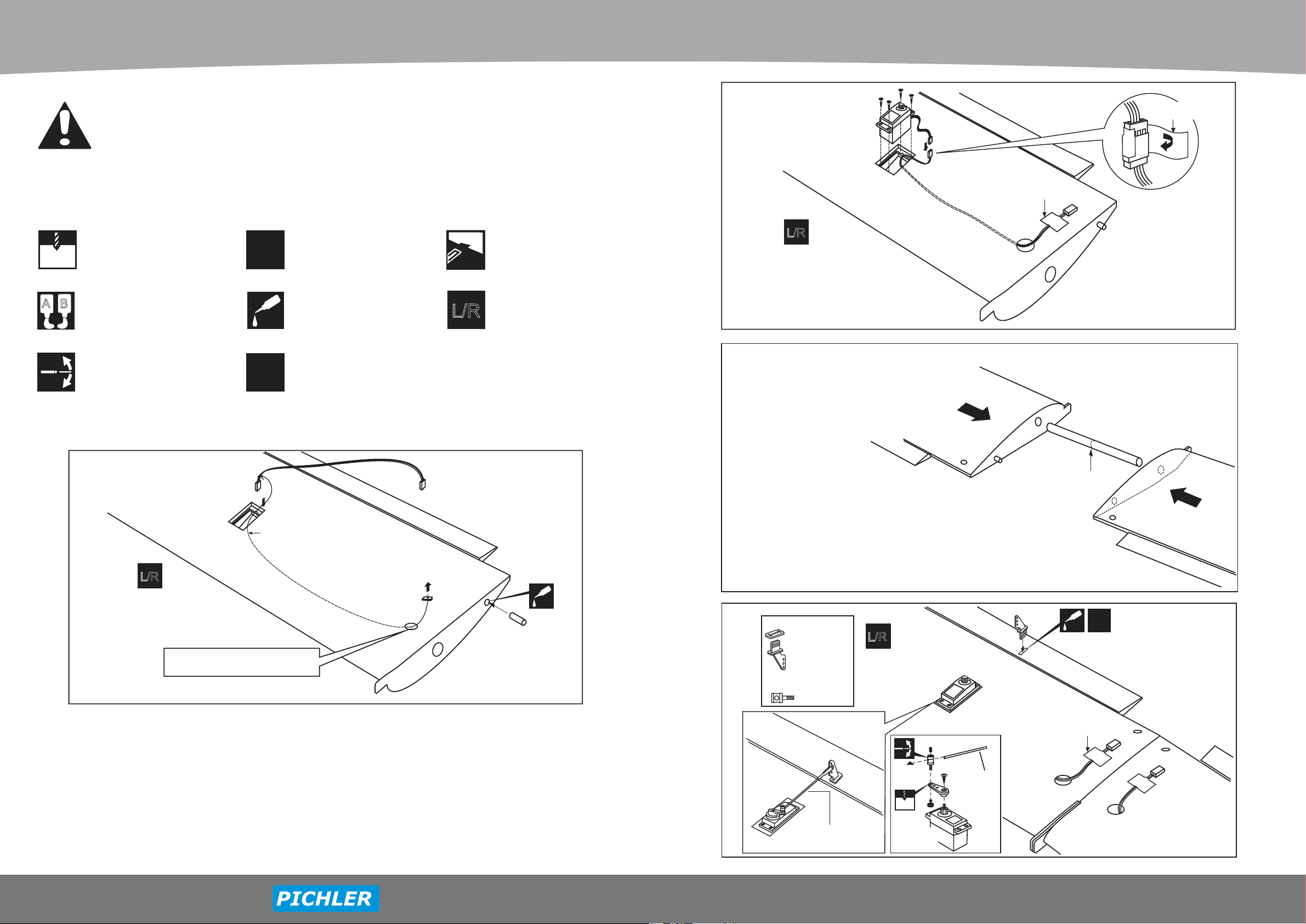

4. MONTAGE / ASSEMBLY

Die Bespannung des Modells kann durch Temperaturschwankungen auf dem Transportweg erschlaen oder Falten werfen. Nehmen Sie ggf. einen Föhn und straen Sie die Folie VORSICHTIG! / The pre-covered lm on ARF kits may wrinkle due to variations of temperature. Smooth out CAREFULLY the wrinkles by using a hair dryer!

ERKLÄRUNG DER SYMBOLE / EXPLANATION OF SYMBOLS

Im Lieferumfang des Servos enthalten included with servo

Klebeband self adhesive tape

1.5mm

Bohren Sie ein Loch mit dem dargestellten Durchmesser. / Drill a hole with the shown diameter.

Mit Epoxydharz verkleben! Use Epoxy Glue!

Auf Leichtgängigkeit achten! Move freely, NO binding!

Schnur cord

Genau beachten! Notice!

Mit Sekundenkleber verkleben! Use Cyano Glue!

Nicht im Lieferumfang enthalten! Not included!

Markierte Fläche abschneiden! Cut the marked area!

Eine linke und eine rechte Seite bauen!

L/R

Servoverlängerungskabel servo extension cord

Build a left and a right side!

L/R

ANSICHT VON UNTEN BOTTOM VIEW

Tragächen zusammenstecken und auf korrekten Sitz prüfen, ggf. nacharbeiten. Darauf achten, dass der Flächenverbinder mittig sitzt!

Put the wings together and check the correct tting. If necessary trim accordingly. Make sure that the wing joiner is placed centered!

ANSICHT VON OBEN TOP VIEW

Mittellinie center line

L/R

ANSICHT VON UNTEN BOTTOM VIEW

Servokabel mit der Schnur durchziehen lead the servo wire through the wing by cord

Ruderhorn / plastic horn

.....................2

Gestängeanschluss / linkage connector

..................2

Servogestänge linkage

L/R

3mm Gewindestift / set screw

2 mm

Querruderservo aileron servo

Servogestänge linkage

Klebeband self adhesive tape

Auf gute Verklebung achten! Make sure of rm bonding!

Art.-Nr. / Item-No. C7115

www.pichler-modellbau.de

Page 5

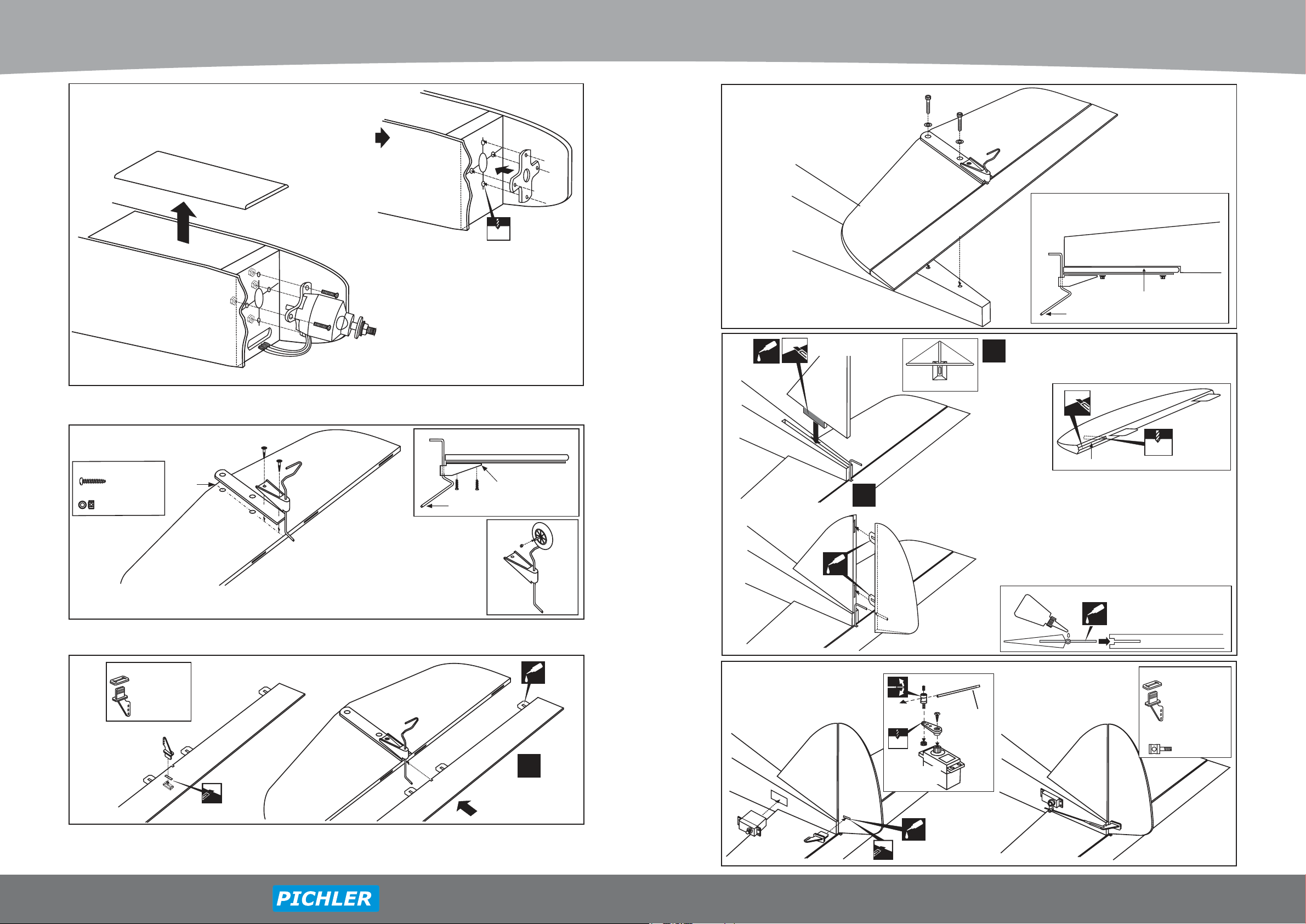

4. MONTAGE / ASSEMBLY

Rumpfdeckel mit Magnetverschluss battery hatch with mangnetic locker

3mm

Richten Sie die Motorhalterung mittig auf dem Motorspant aus. Übertragen Sie die Löcher der Motorhalterung auf den Motorspant und bohren Sie die Löcher mit Ø 3,0 mm. Anschließend den Motor wie dargestellt mit den 4 Schrauben befestigen. Schrauben mit Loctite o.ä. sichern. Anschließend den Regler mit dem Motor verbinden sowie die Luftschraube und den Spinner montieren.

Put the motor mount centered on the rewall. Mark the holes on the rewall and drill them with Ø 3,0 mm. Mount the motor as shown with the 4 screws. Secure the screws with loctite. Afterthat connect the motor with the speedcontroller and attach the propeller and the spinner accordingly.

ANSICHT VON UNTEN BOTTOM VIEW

Nur die Folie ausschneiden

cut away lm only

SEITENANSICHT SIDE VIEW

Rumpf / fuselage

Höhenleitwerk / horizontal stabilizer

Spornfahrwerk / tail gear

Heckleitwerk exakt rechtwinklig ausrichten Align tail stabilizers as shown

Bí

3x12 mm Schraube / screw

....2

Sicherungsring / collar

....1

Ruderhorn / plastic horn

.....................1

ANSICHT VON UNTEN BOTTOM VIEW

Mittellinie center line

Höhenleitwerk / horizontal stabilizer

Spornfahrwerk tail gear

Ziehen Sie das Höhenruder aus der Höhenosse und montieren Sie den Spornfahrwerkshalter mit den 3x12 mm Schrauben.

Pull the elevator out of the horizontal stabilizer and attach the tail gear mount with the 3x12 mm screws.

ANSICHT VON UNTEN BOTTOM VIEW

Spornfahrwerkshalter tail gear mount

VOR dem Verkleben alle Teile auf korrekte Passung prüfen! BEFORE glueing check all parts for perfect tting!

3mm Gewindestift / set screw

Servogestänge linkage

2 mm

2.5mm

Spornfahrwerk / tail gear

Nehmen Sie im Seitenruder die Aussparung für das Spornfahrwerk vor. Bohren Sie für den Draht ein Loch mit Ø 2,5 mm.

Take the rudder and make a groove for the tail gear wire. Drill a hole with Ø 2,5 mm for the tail gear wire.

Geben Sie auf die Scharniere einen winzigen(!) Tropfen Öl, um das Verkleben der Achse zu verhindern. Anschließend die Scharniere wie dargestellt einkleben.

Put a very small(!) drop of oil on the hinges to prevent glueing. Afterthat glue the hinges into the rudder and the vertical stabilizer as shown.

Öl / oil

Seitenruderservo einbauen und Ruderanlenkung anschließen, wie dargestellt.

Install rudder servo and linkage as shown.

Ruderhorn / plastic horn

.....................2

Gestängeanschluss / linkage connector

..................2

Auf gute Verklebung achten! Make sure of rm bonding!

Nur die Folie ausschneiden cut away lm only

Art.-Nr. / Item-No. C7115

Seitenruderservo rudder servo

Nur die Folie ausschneiden cut away lm only

www.pichler-modellbau.de

Page 6

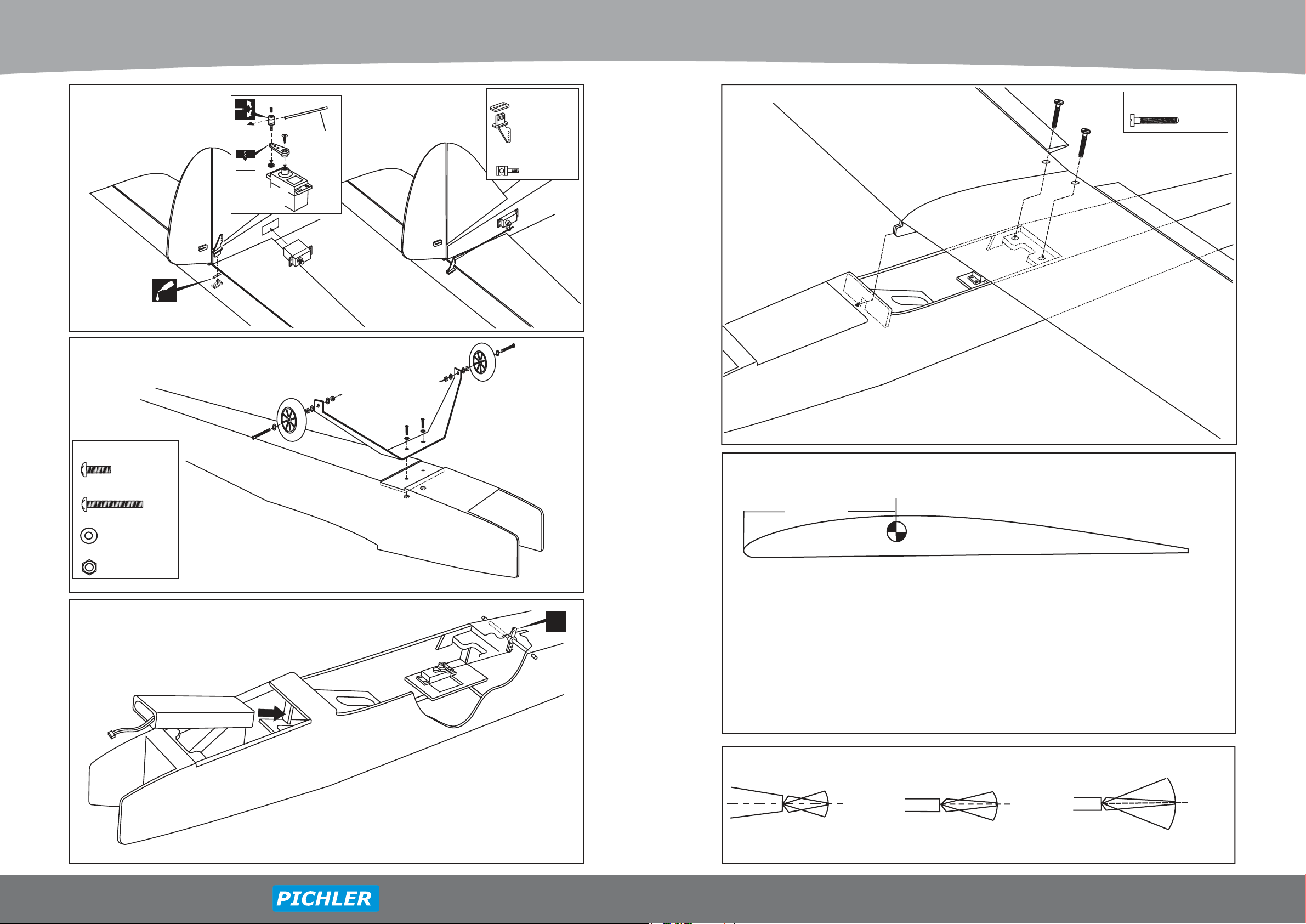

4. MONTAGE / ASSEMBLY

3mm Gewindestift / set screw

Servogestänge linkage

2 mm

Höhenruderservo elevator servo

Fahrwerk montieren wie dargestellt, auf Leichtgängigkeit der Räder achten. Install main gear as shown, make sure the tires can spin easily.

Höhenruderservo einbauen und Ruderanlenkung anschließen, wie dargestellt.

Install elevator servo and linkage as shown.

Ruderhorn / plastic horn

.....................2

Gestängeanschluss / linkage connector

..................2

Kunststoschraube / nylon screw

..........2

4x15 mm Schraube / screw

............2

4x40 mm Schraube / screw

4 mm Scheibe / washer

.......................8

4 mm Mutter / nut

......................4

......2

Akku einsetzen, wie dargestellt. Insert battery as shown.

Die Schleppkupplung ist optional erhältlich. The tow release can be installed as optional part.

80 ~ 85mm

Abschließend muss der Schwerpunkt am Modell überprüft werden. Dazu werden ALLE Komponenten (auch der Akku!) im Modell ugfertig montiert. Der Schwerpunkt liegt 80-85 mm hinter der Nasenleiste! Markieren Sie den Schwerpunkt auf beiden Seiten. Unterstützen Sie das Modell auf beiden Seiten jeweils mit einem Finger exakt an diesen Punkten. Die Nase des Modells sollte sich leicht nach unten neigen. Dann ist der Schwerpunkt korrekt justiert.

Before the rst ight you have to check the center of gravity. For doing so you have to mount ALL components (also the battery!) in to the model ready to go. The CG is placed 80-85 mm behind the nose cone of the main wing. Support the model exactly at the marked spots on the bottom side of the wing. Put the model on two ngers and watch the fuselage. The nose should point slightly to the ground. Then the CG is placed correctly!

Ruderausschläge einstellen, wie dargestellt.

Adjust the travel for the rudder controls as shown.

Schließen Sie den Regler und die Servos am Empfänger an und verlegen Sie anschließend die Empfängerantenne(n). Beachten Sie hierzu auch die Herstelleranweisungen der RC-Anlage!

Connect the speed controller and the servos to the receiver and install the antenna(s) in the model. Please note the manual from the radio manufacturer accordingly.

Art.-Nr. / Item-No. C7115

QUERRUDER AILERON

Art.-Nr. / Item-No. C7115

10mm

HÖHENRUDER ELEVATOR

www.pichler-modellbau.de

20mm

SEITENRUDER RUDDER

Page 7

5. HINWEISE ZUR BEDIENUNG / HOW TO USE

5.1 LAUFRICHTUNG DER RUDER / STEERING DIRECTION OF FLIGHT CONTROLS

Vor dem Erstug des Modells muss unbedingt die Laufrichtung aller Ruder überprüft werden. / Before the rst ight of the model, the steering direction must be checked carefully!

HÖHENRUDER / ELEVATOR

Wird der Höhenruderknüppel am Sender nach hinten gezogen, muss das Höhenruder nach oben ausschlagen. Wird der Höhenruderknüppel nach vorn gedrückt, muss das Höhenruder nach unten ausschlagen. / When you pull the elevator stick, the elevator has to move up, the model will climb. When you push the elevator stick, the elevator has to move down, the model will decline.

6. ERSATZTEILE / SPARE PARTS

ART.-NR. / ITEM-NO. ARTIKELNAME / ITEM NAME

C7121 Tragächen Joker 2 / Main Wings Joker 2

C7122 Rumpf Joker 2 / Fuselage Joker 2

SEITENRUDER / RUDDER

Das Modell wird von hinten betrachtet. Wird der Seitenruderknüppel am Sender nach links bewegt, muss das Seitenruder nach links ausschlagen. Entsprechend umgekehrt erfolgt der Ausschlag für die andere Richtung. / Take a look to the model from behind. When you move the rudder stick to the left, the rudder has to move to the left. For the right side it works accordingly.

QUERRUDER / AILERON

Das Modell wird von hinten betrachtet. Wird der Querruderknüppel am Sender nach links bewegt, muss die linke Querruderklappe nach oben und die rechte Querruderklappe nach unten ausschlagen. Entsprechend umgekehrt erfolgen die Ausschläge für die andere Richtung. / Take a look to the model from behind. When you move the aileron stick to the left, the left ap has to move up and the right ap has to move down. For the right side it works accordingly.

MOTOR / MOTOR

Wird der Gasknüppel in die Leerlauf Position gebracht, muss der Motor stillstehen. Bei Vollgas muss der Motor seine maximale Drehzahl erreichen. / When you move the throttle stick to idle, the motor has to stop completely. Putting the throttle stick to full power, the motor has to reach its maximum rpm.

5.2 STARTVORGANG / TAKE OFF

• Starten Sie prinzipiell immer gegen den Wind! / Always start the model against the wind!

• Überprüfen Sie die Funktion aller Ruder vor jedem(!) Start. / Check all rudder controls before each(!) start.

• Geben Sie Vollgas und korrigieren Sie in Bodennähe nur mit kleinen Steuerausschlägen. / For take o always use maximum power. When you are near the ground only small control action is recommended.

• Steigen Sie in einem achen Winkel. / Climb in a smooth angle.

C7123 Leitwerkssatz Joker 2 / Stabilizer Set Joker 2

C7130 Hauptfahrwerk Joker 2 / Main Gear Joker 2

5.3 LANDEVORGANG / LANDING PROCEDURE

• Drosseln Sie den Motor und iegen Sie in ca. 40 m Entfernung mit Rückenwind parallel zur Landebahn. / Reduce motor power and y parallel to the runway in a distance of about 40 meters.

• Fliegen Sie eine 90° Kurve in Richtung Landebahn und bauen Sie Höhe ab. / Turn 90° to the runway and decline continously.

• Fliegen Sie erneut eine 90° Kurve, Sie iegen nun direkt auf die Landebahn zu. Turn again 90° to the runway and decline continously. You are now approaching the runway.

• Lassen Sie das Modell weiter sinken bis das Modell 1 m über der Landebahn schwebt. / Decline until you are about 1 meter over the runway.

• Ziehen Sie den Höhenruderknüppel etwas stärker und halten Sie ihn gezogen. / Pull the elevator carefully and keep it pulled.

• Je mehr sich das Modell dem Boden nähert, desto mehr muss der Höhenruderknüppel gezogen werden. Da das Modell ständig langsamer wird, setzt es sich praktisch von allein auf die Landebahn. / The closer you come to the ground the more you have to pull the elevator. As the model gets slower, it will land more or less automatically.

Art.-Nr. / Item-No. C7115

www.pichler-modellbau.de

Page 8

7. SERVICE & GEWÄHRLEISTUNG / SERVICE & WARRANTY

SERVICE & GEWÄHRLEISTUNG

Dieses Produkt unterliegt der gesetzlichen Gewährleistung. Die Haftung im Schadensfall ist begrenzt auf den Wert der Sache bzw. deren Kaufpreis (= in diesem Fall das Modell Joker). Für etwaige Folgeschäden übernehmen wir keine Haftung.

Im Servicefall wenden Sie sich zuerst bitte schriftlich (eMail, Brief oder Fax) mit einer aussagekräftigen Beschreibung des Problems sowie einer Kopie des Kaufbelegs an untenstehende Adresse. Sie verkürzen damit die Bearbeitungszeit erheblich. Die meisten Fragen und Probleme lassen sich am schnellsten per eMail klären.

UNERLAUBTE RÜCKSENDUNGEN WERDEN NICHT ANGENOMMEN!

Pichler Modellbau GmbH • Lauterbachstrasse 19 • D-84307 Eggenfelden FAX: +49 (0)8721-508 266 20 • eMail: [email protected]

FÜR IHRE NOTIZEN / FOR YOUR NOTES

HINWEIS ZUR BATTERIEVERORDNUNG

Defekte Akkus sind Sondermüll und dürfen nicht über die Mülltonne entsorgt werden. Im Fachhandel, wo Sie die Akkus erworben haben, stehen Batterie- Recycling-Behälter für die Entsorgung bereit. Der Fachhandel ist zur Rücknahme verpichtet.

Art.-Nr. / Item-No. C7115

www.pichler-modellbau.de

Page 9

JOKER 2

Art.-Nr. C7115

05-2016

Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck,

auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung.

Pichler Modellbau GmbH

Lauterbachstrasse 19 • D-84307 Eggenfelden

Tel. +49 (0)8721-508 26 60 • Fax: +49 (0)8721-508 266 20 • eMail: [email protected]

www.pichler-modellbau.de
