Bauanleitung Charisma

Zum Aufbau des Modells wird als Bauunterlage ein gerades Brett, wie z.B. das Extron Baubrett 300×1200mm # X5537
benötigt. Schützen sie die Bauunterlage mit Folie, um ein Verkleben der Bauteile mit der Bauunterlage zu vermeiden. Es
wird empfohlen, vor dem Heraustrennen der einzelnen Bauteile diese zu nummerieren, um später die Zuordnung zu
erleichtern.

Rumpfbau

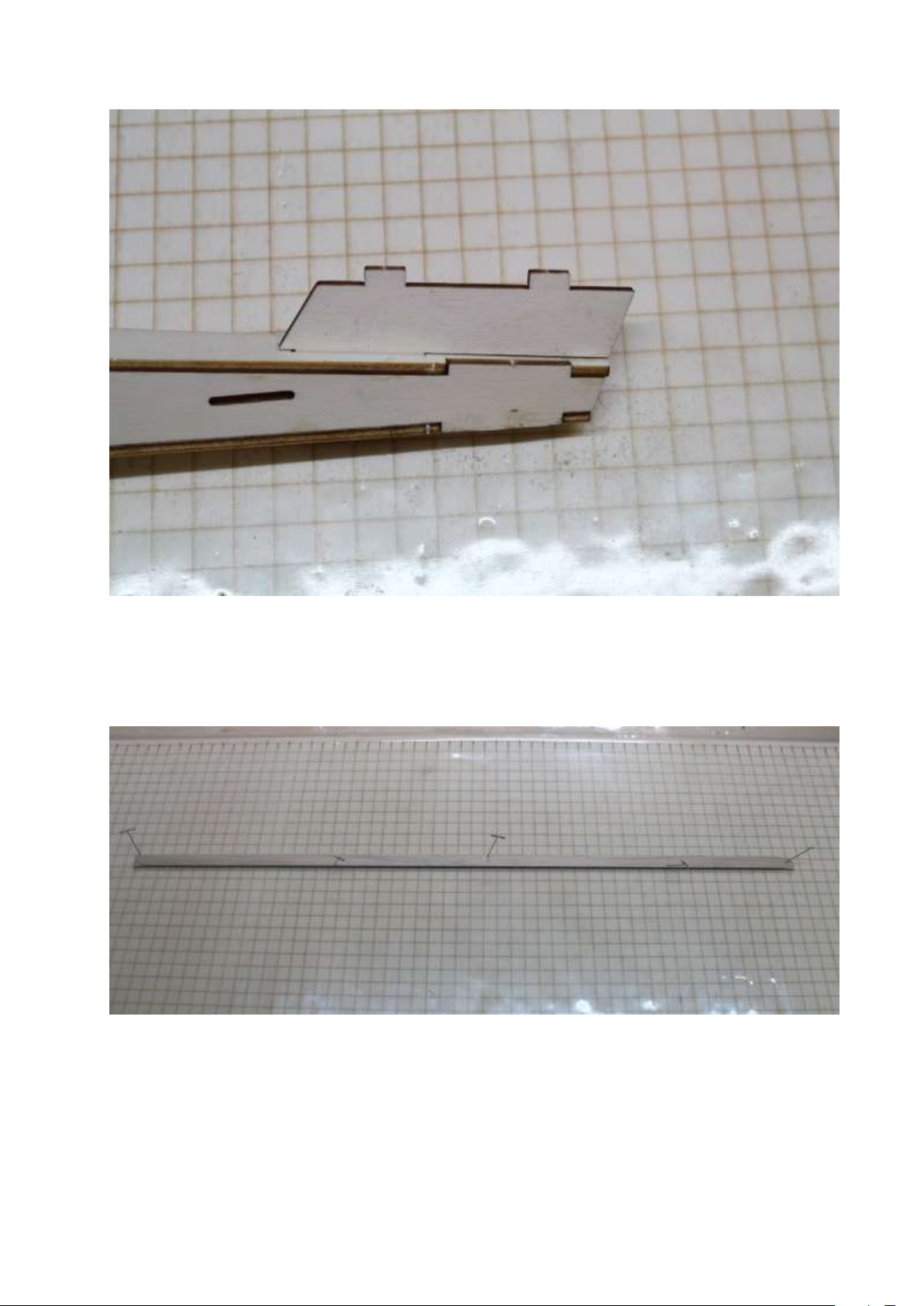

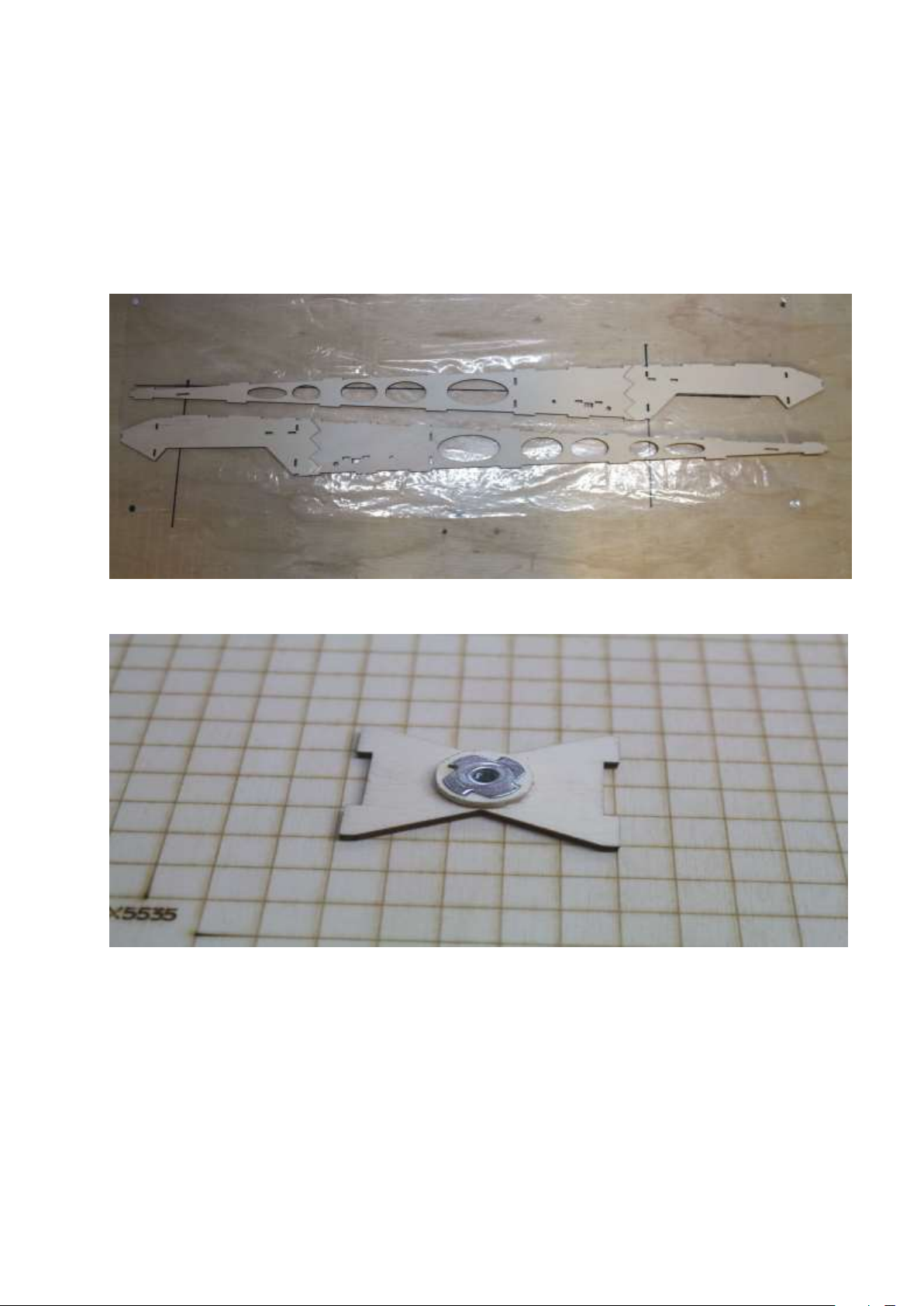

Verleimen der Seitenteile (H1) und (G1) mit Weissleim

Verstärkungsring (H5) auf Trägerbrett (H4) verleimen, dabei beachten, dass beide Bohrungen übereinander liegen.
Danach Einschlagmutter M4 eindrücken

3

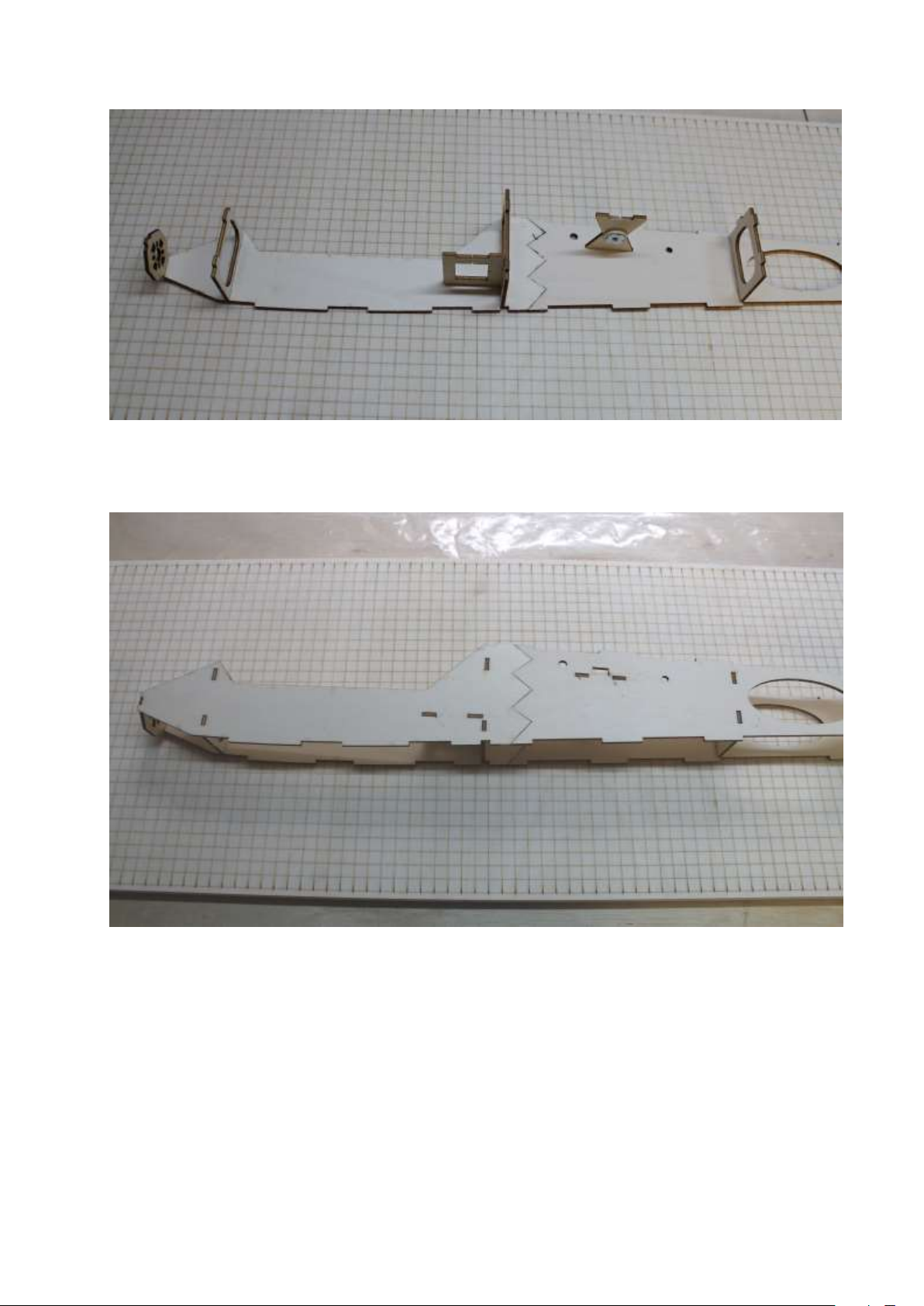

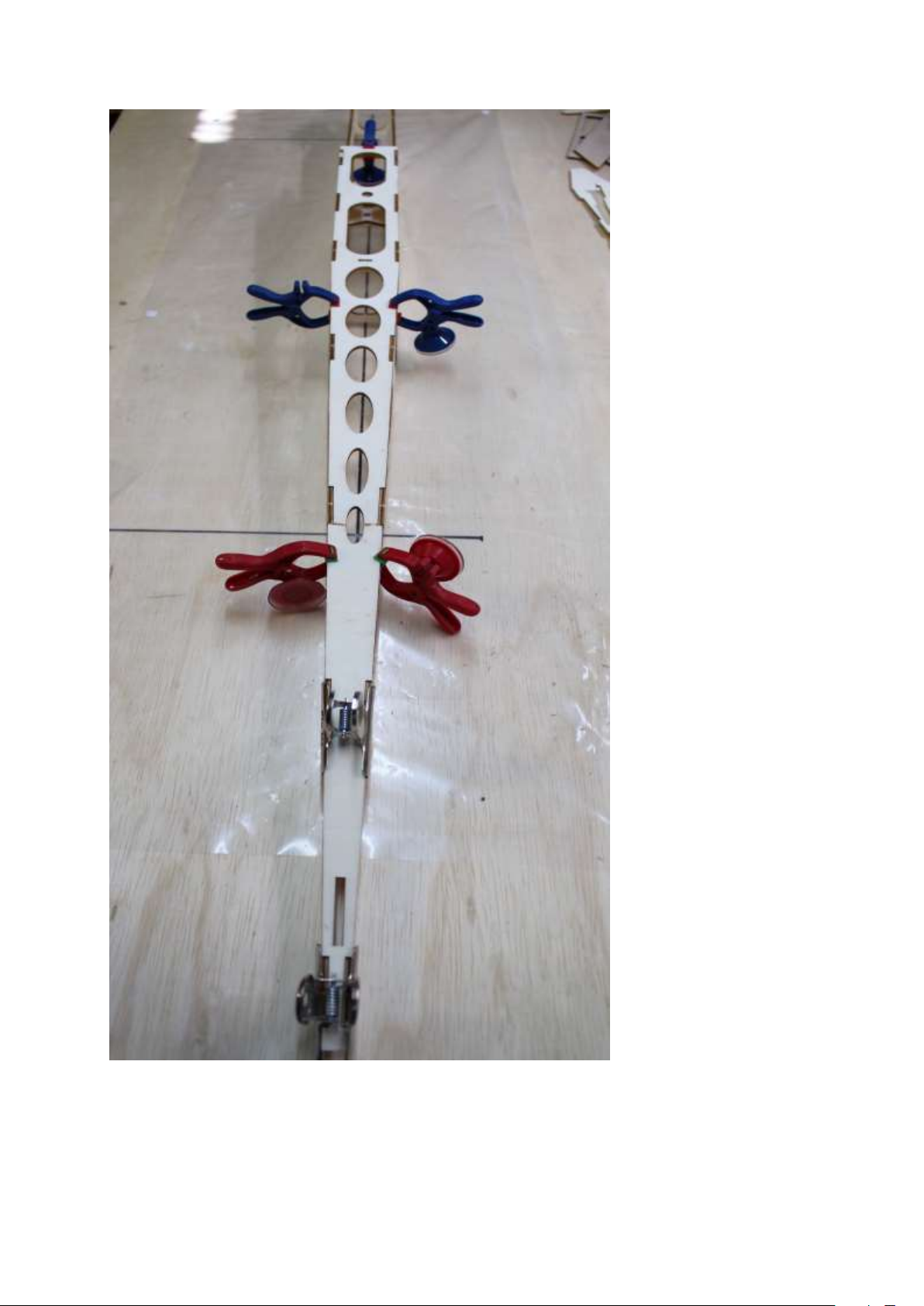

Rumpfseitenteil plan auflegen. Motorspant (F1), Spant (H3), Servobrett (H6) zusammen mit Spant (G2), Trägerbrett (H4)
und Spant (G3) mit Seitenteil verleimen.
Auf Winkligkeit achten!

Zweites Rumpfseitenteil (H1, G1) auf die Spanten aufsetzen und verkleben

4

Obere Rumpfbeplankung (L1) verleimen. Dabei auf Symmetrie des Rumpfes achten
Die Markierungen auf dem Extron Baubrett leisten hier wertvolle Hilfe

5

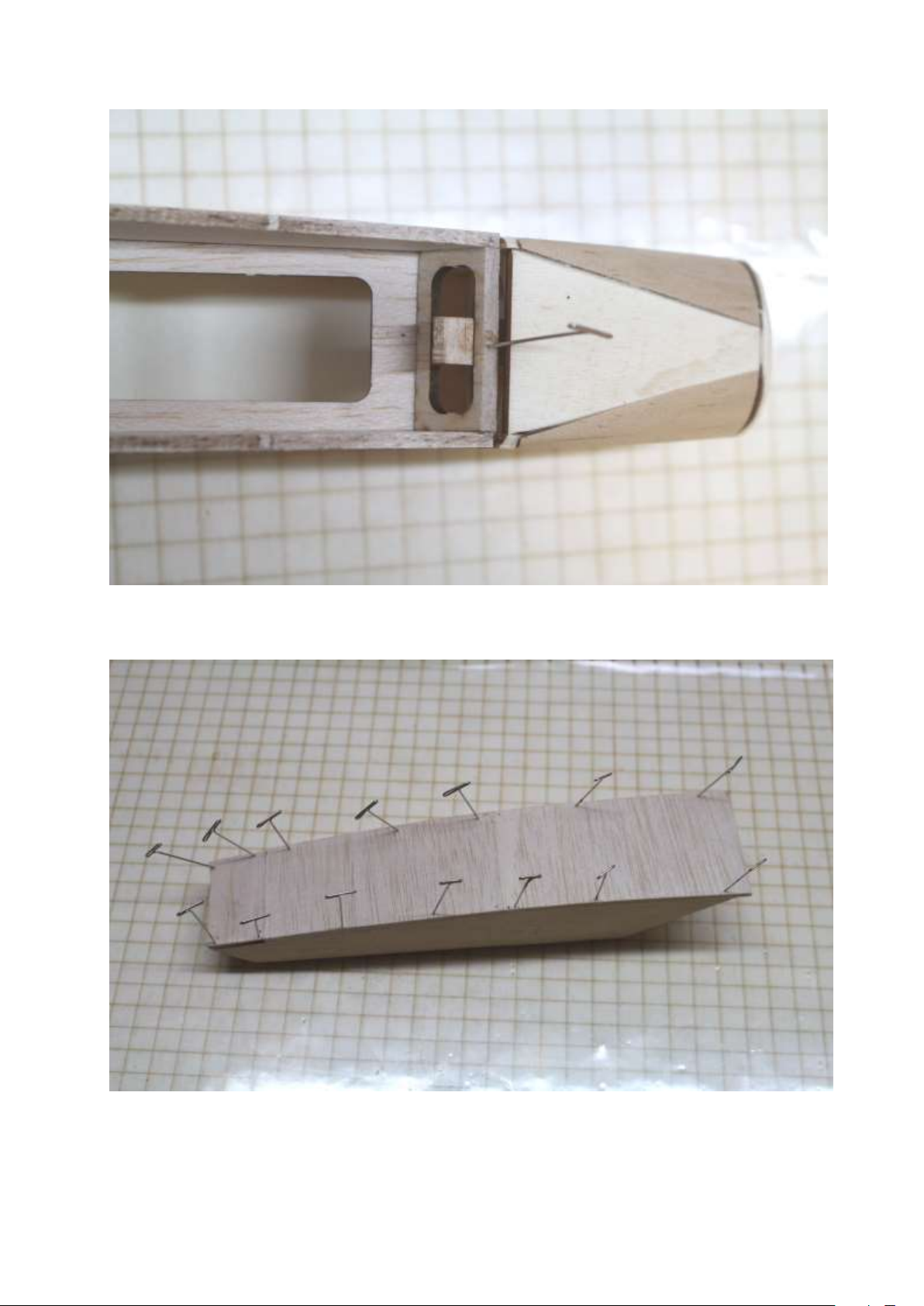

Obere Beplankung der Rumpfspitze (H8) verkleben

6

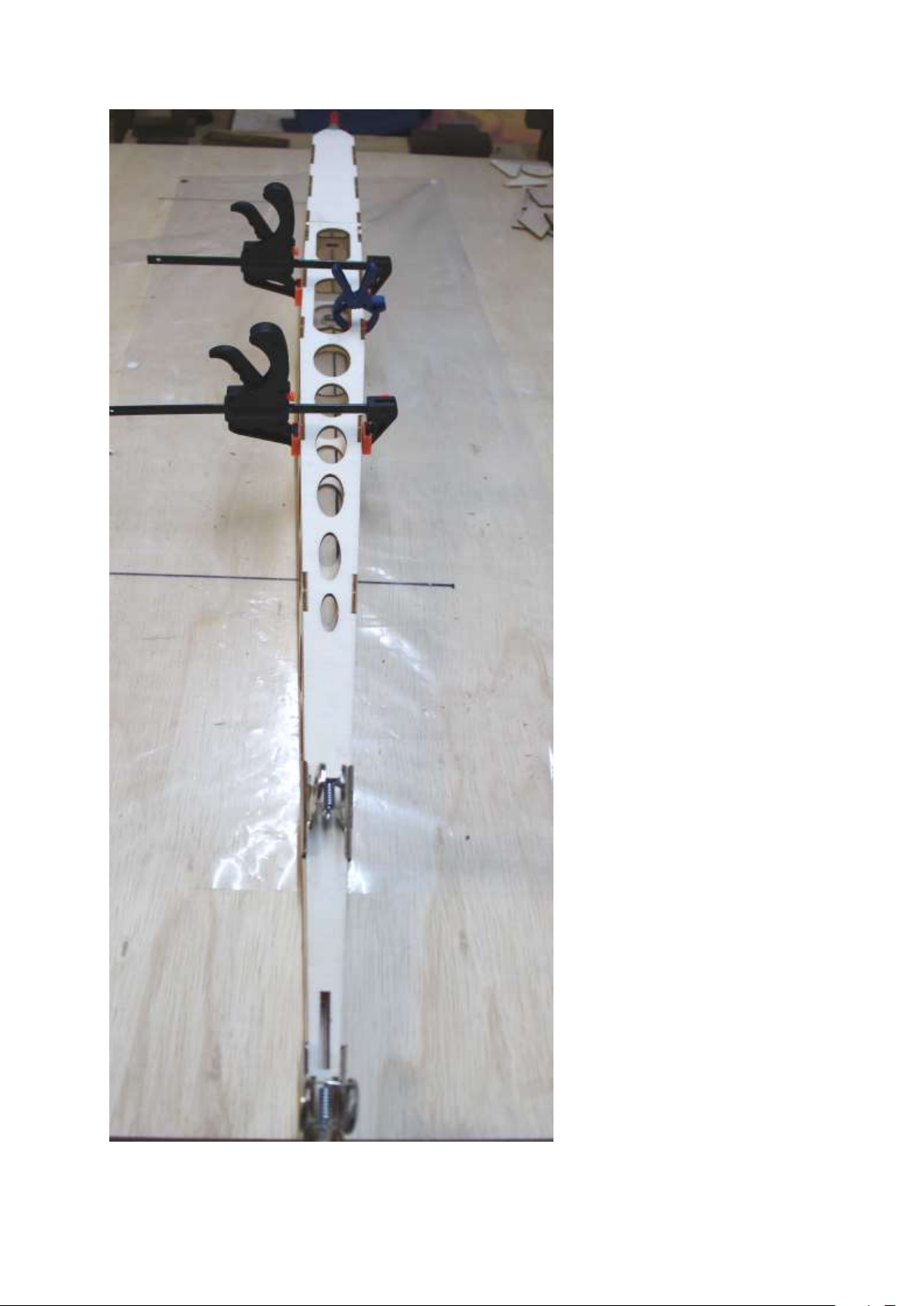

Untere Rumpfbeplankung (L2 und L3) verleimen. Darauf achten, dass die Spitze von (L3) mit dem Motorspant (F1) gut
verklebt wird. Gute Dienste leisten hier die PICHLER - Mini Spanzwingen und Metallklammern

7

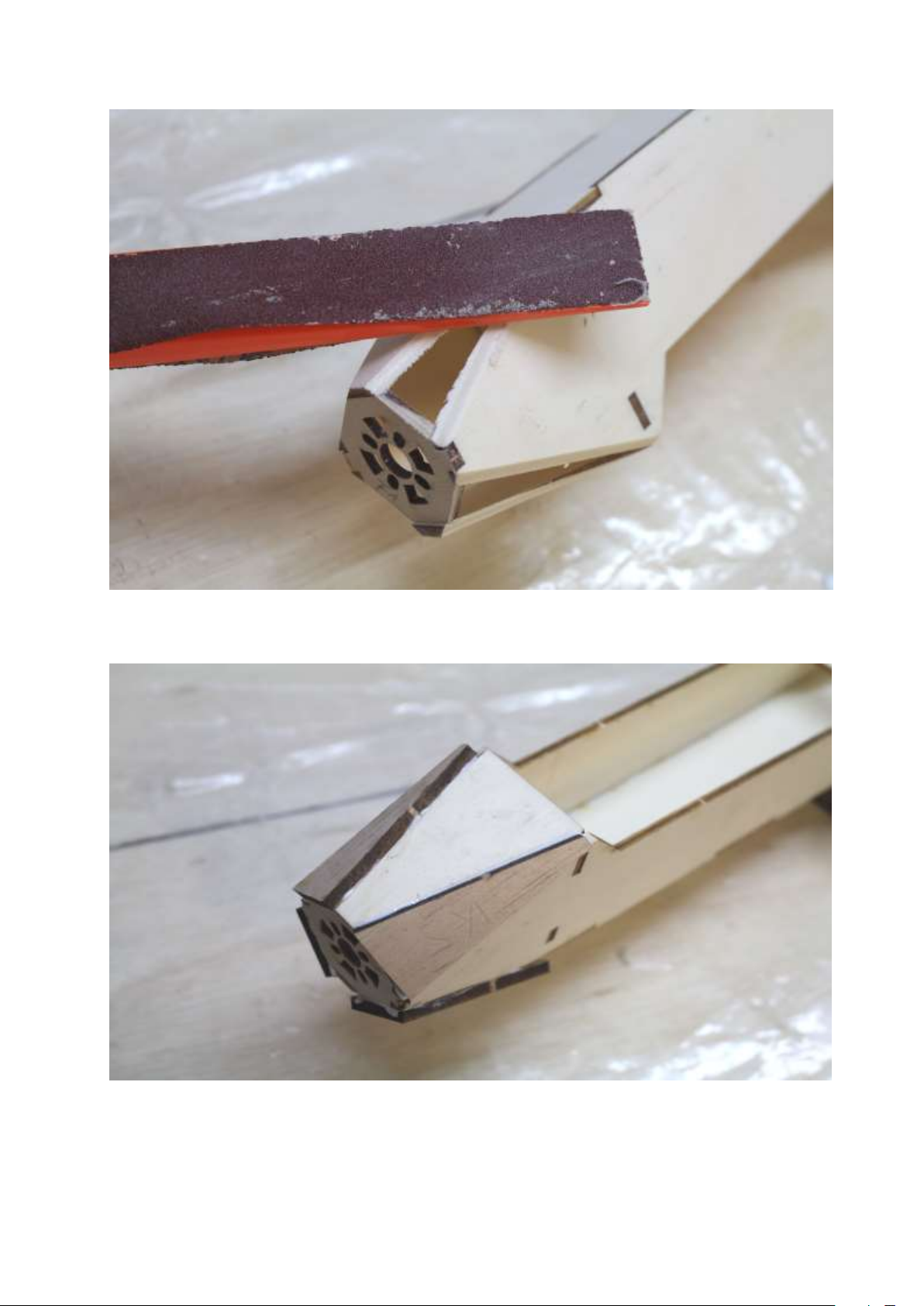

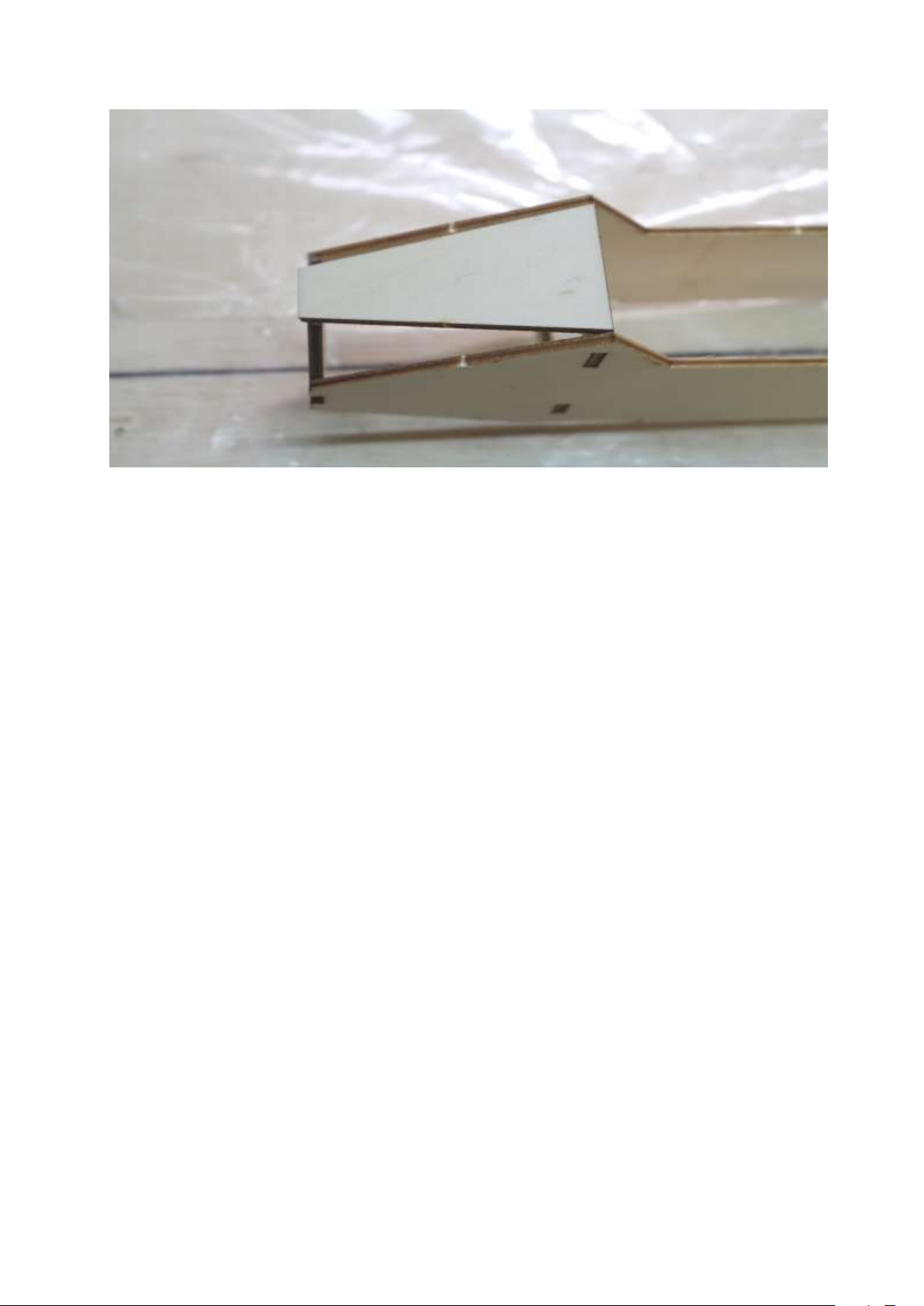

Rumpfseitenteile + obere + untere Beplankung an Rumpfspitze schräg schleifen
Die Extron Sandpapierfeile # X5565 leistet hier wertvolle Dienste

Formteile (4× K5) an Rumpfspitze verleimen

8

Formteile (K5) plan zu den Seitenteilen + Ober- und Unterseite schleifen

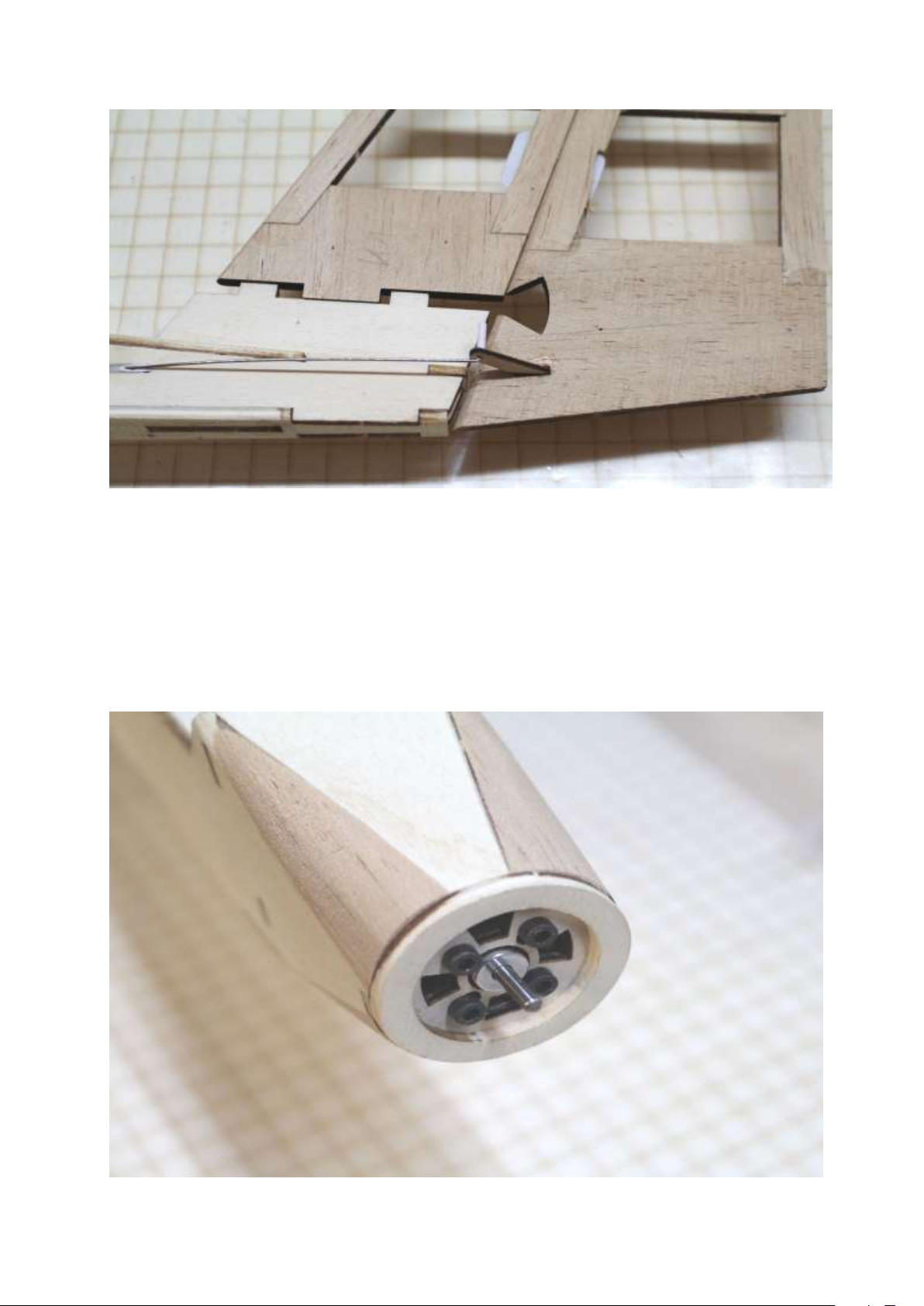

Frontring (H7) genau mittig auf Motorspant (F1) verleimen

9

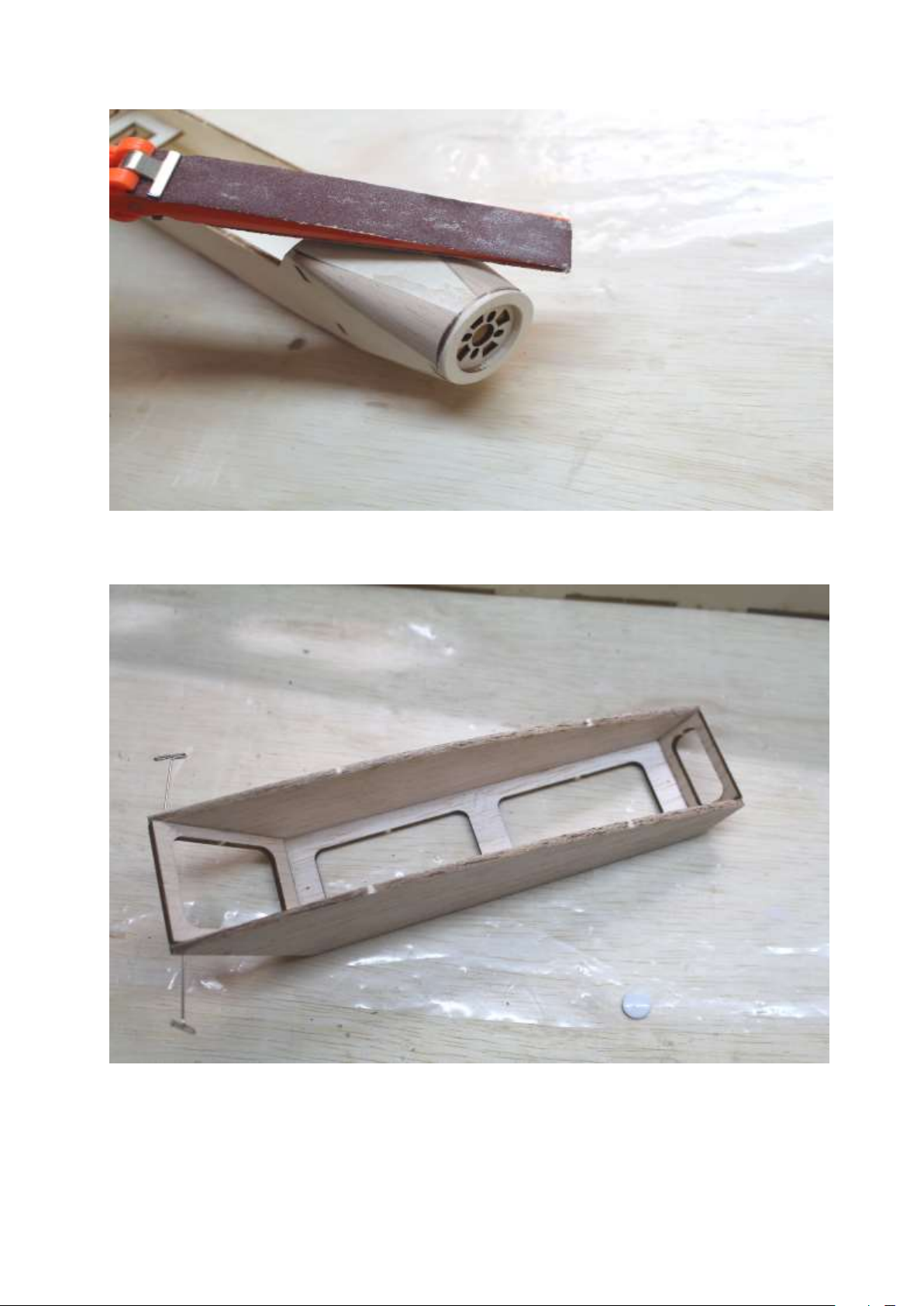

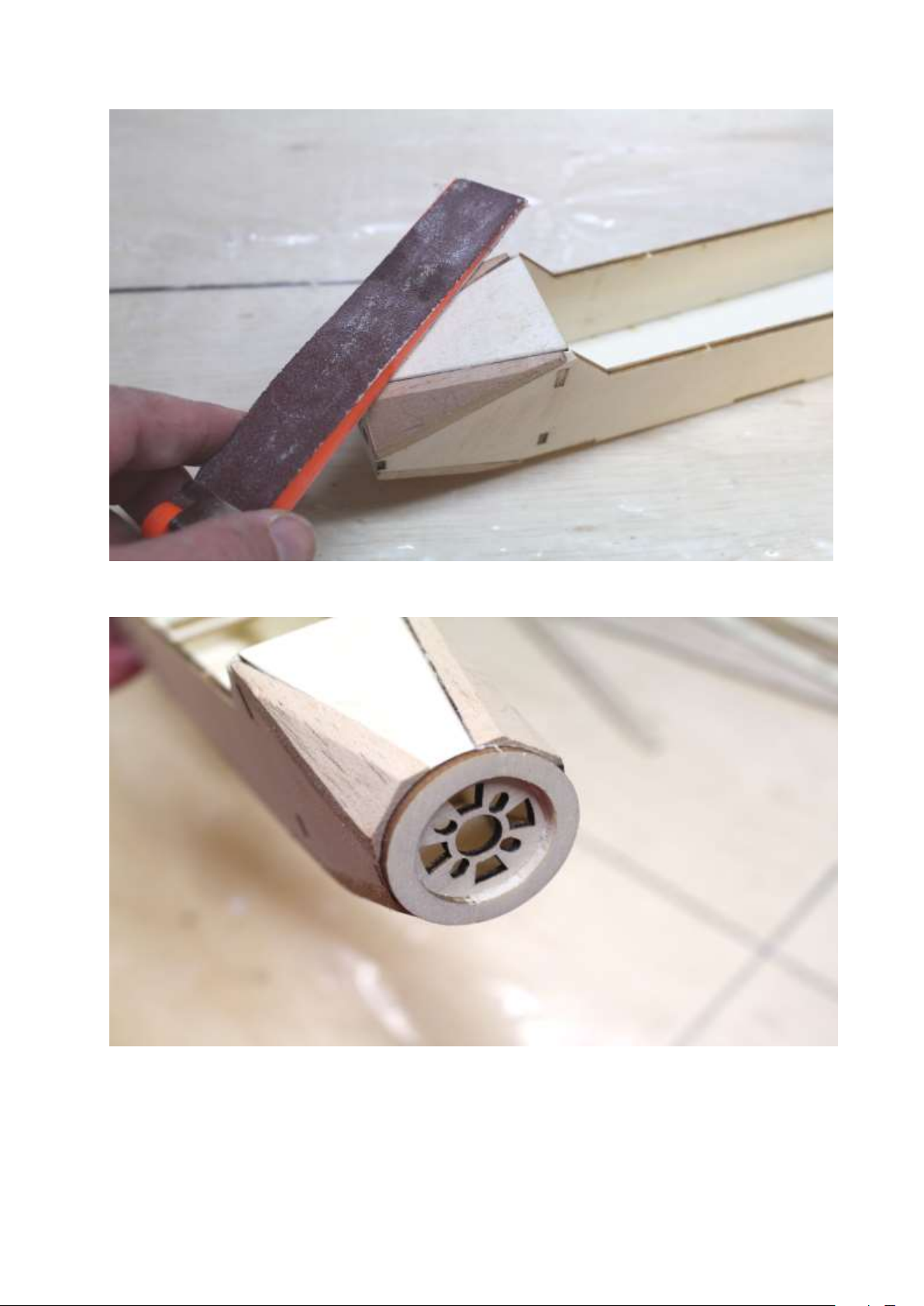

Rumpfspitze verschleifen. Dazu Formteile (K5) der Rundung des Frontringes (H7) anpassen

Kabinenhaube aus den Teilen Grundplatte (N2), Seitenteile (2×N1), Frontteil (N4) und Heckteil (N3) verleimen
Achtung! Die schmälere Seite der Grundplatte (N2) muss Richtung Rumpfspitze weisen

10

Vordere Arretierung für die Kabinenhaube aus einem Stück Restholz (Balsa 3 mm) ca. 15×10 mm anfertigen und an
Frontteil (N4) verkleben. Die Arretierung muss dabei an der Innenkante von Spant (N3) anliegen

Obere Beplankungsteile für Kabinenhaube verleimen

11

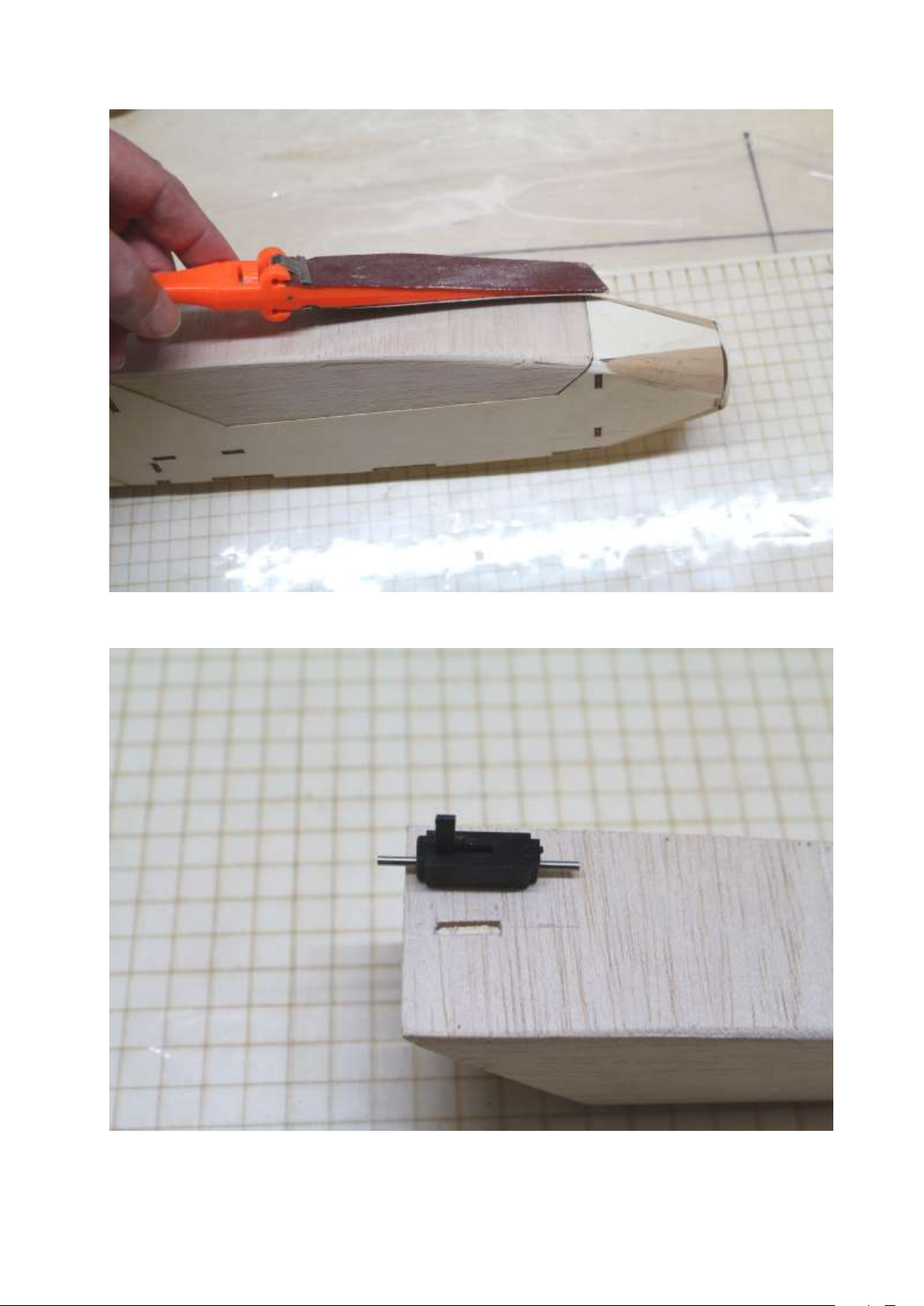

Kabinenhaube auf Rumpf aufsetzen und der Rumpfform verlaufend verschleifen

Schlitz für Riegel des Kabinenhaubenverschlusses mit einer Breite von 2 mm feilen.
ACHTUNG. Form und Ausführung des Kabinenhaubenverschlusses kann abweichen.

12

Klebestelle für Kabinenhaubenverschluss vorbereiten, dazu Heckteil (N3)
ca. 10 mm breit ausnehmen
Kabinenhaubenverschluss mit 5-min-Epoxy einkleben

Kleines Halbrund mittig in Spant (G2) für Verriegelungsstange feilen

13

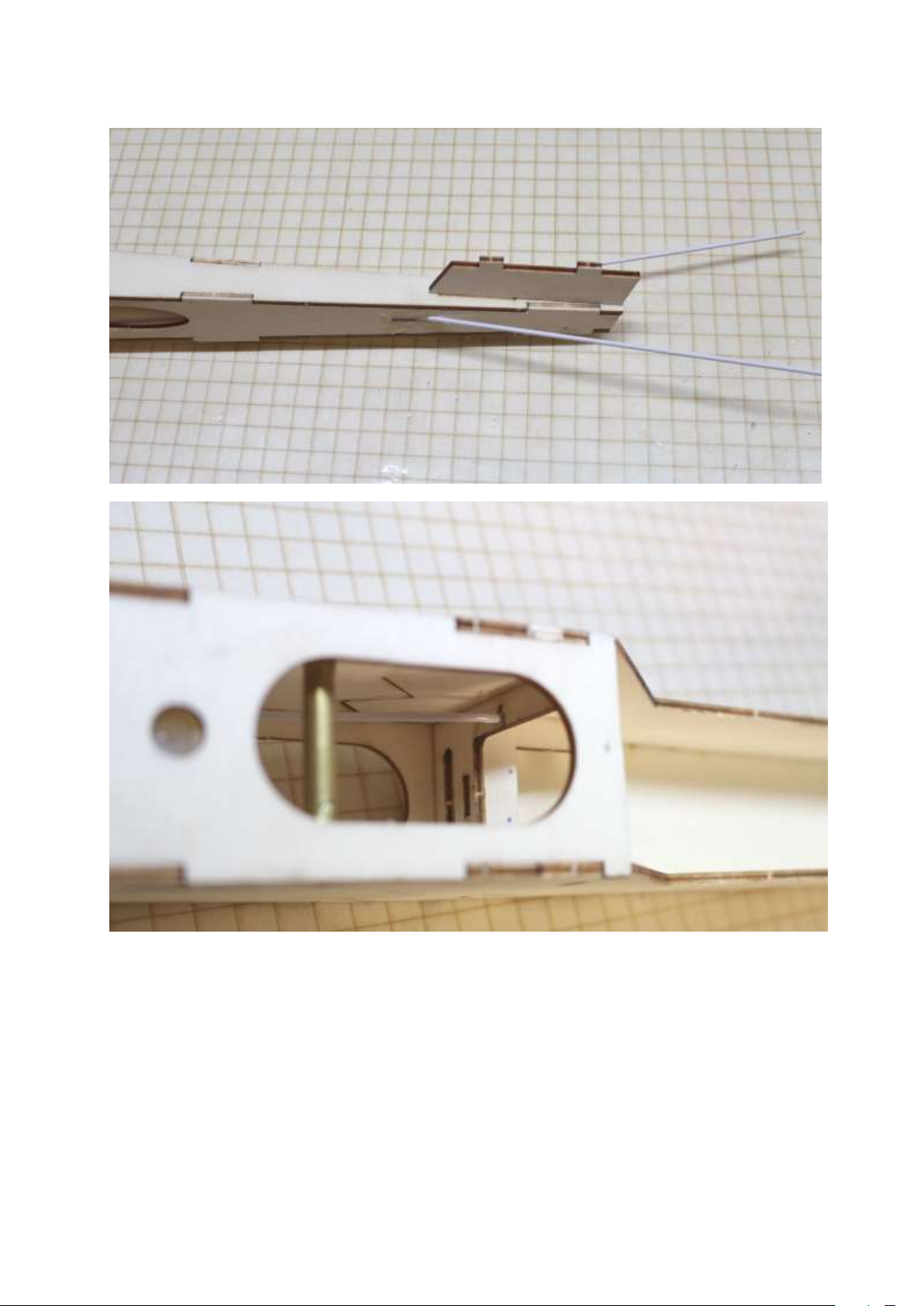

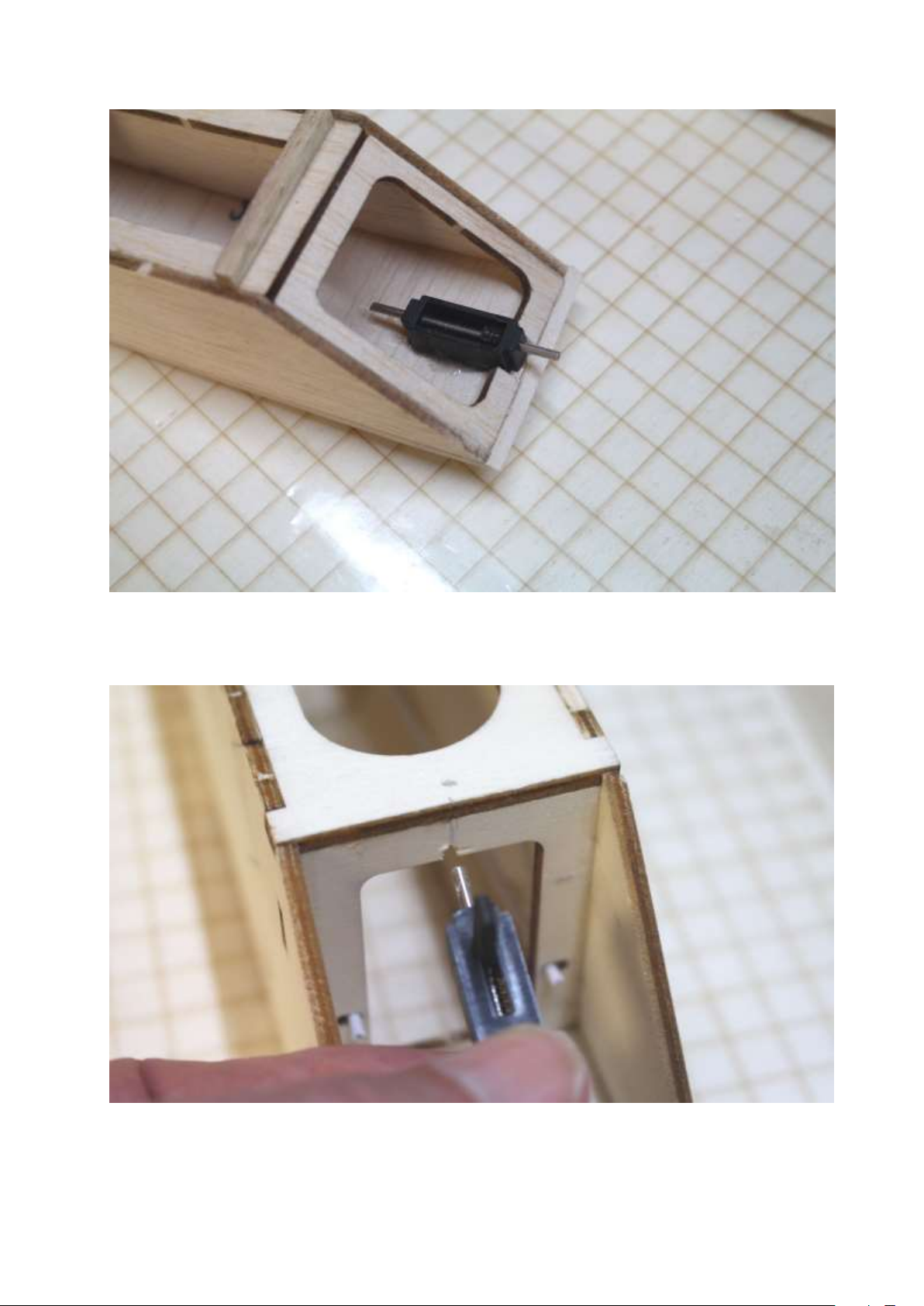

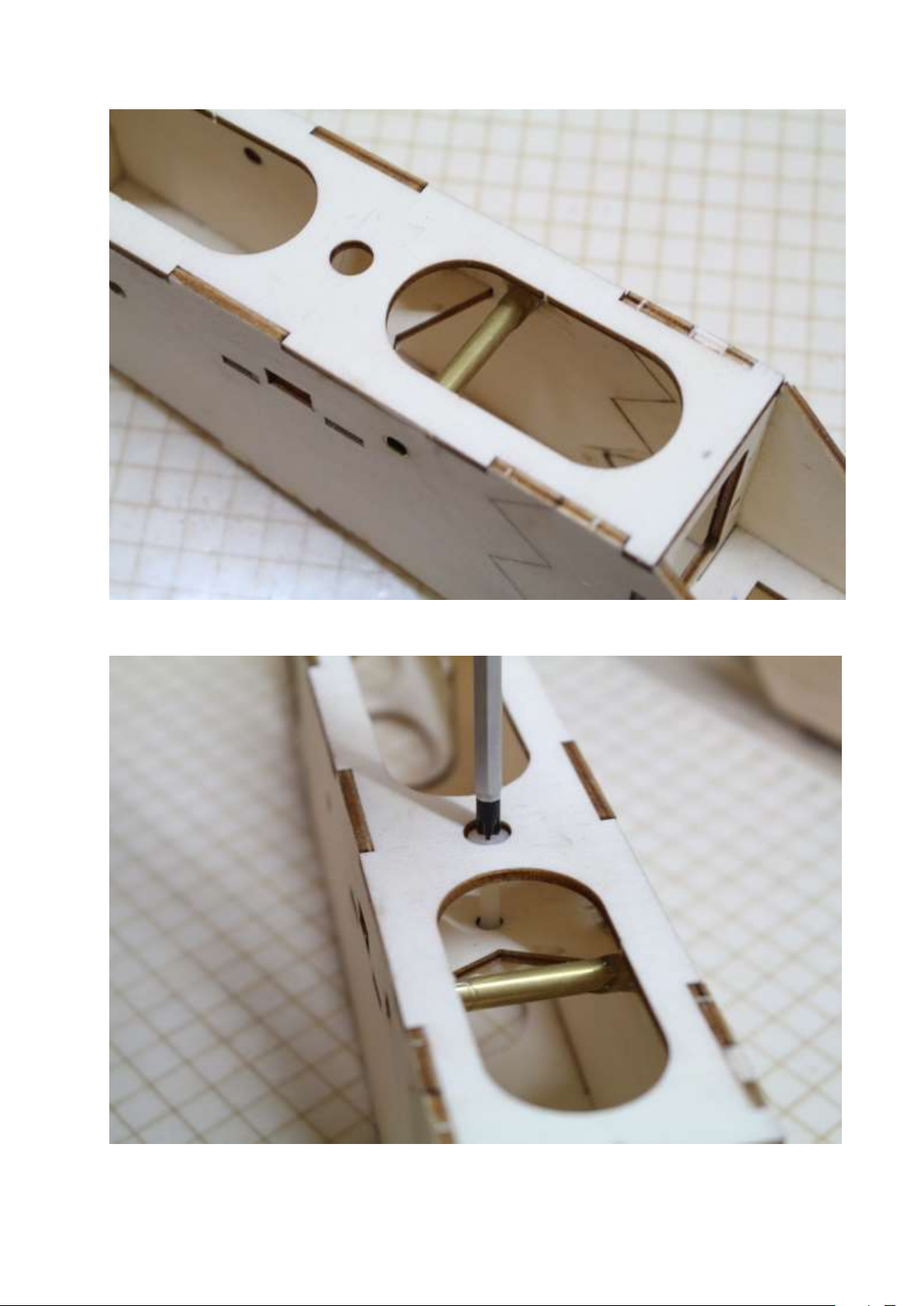

Messingrohr (Ø6×5, 51 mm lang) in Rumpf mit 5-min-Epoxy einkleben

Klemmschraube (Kunststoff M4) für Tragflächensicherung eindrehen

14

Leitwerksaufnahme (M1) verkleben.

Bau der inneren Tragflächenhälfte

Dargestellt ist der Bau der rechten Tragflächenhälfte

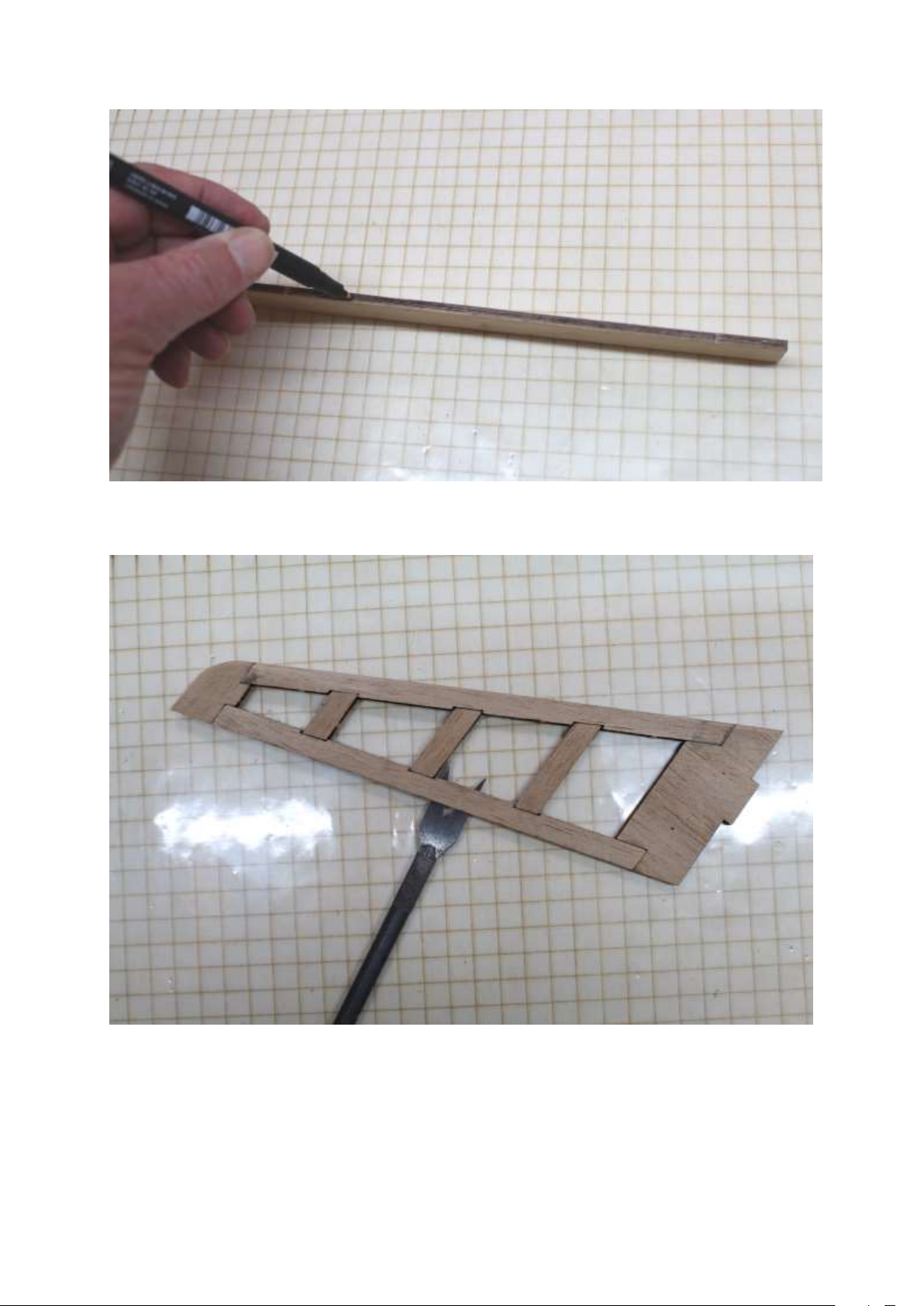

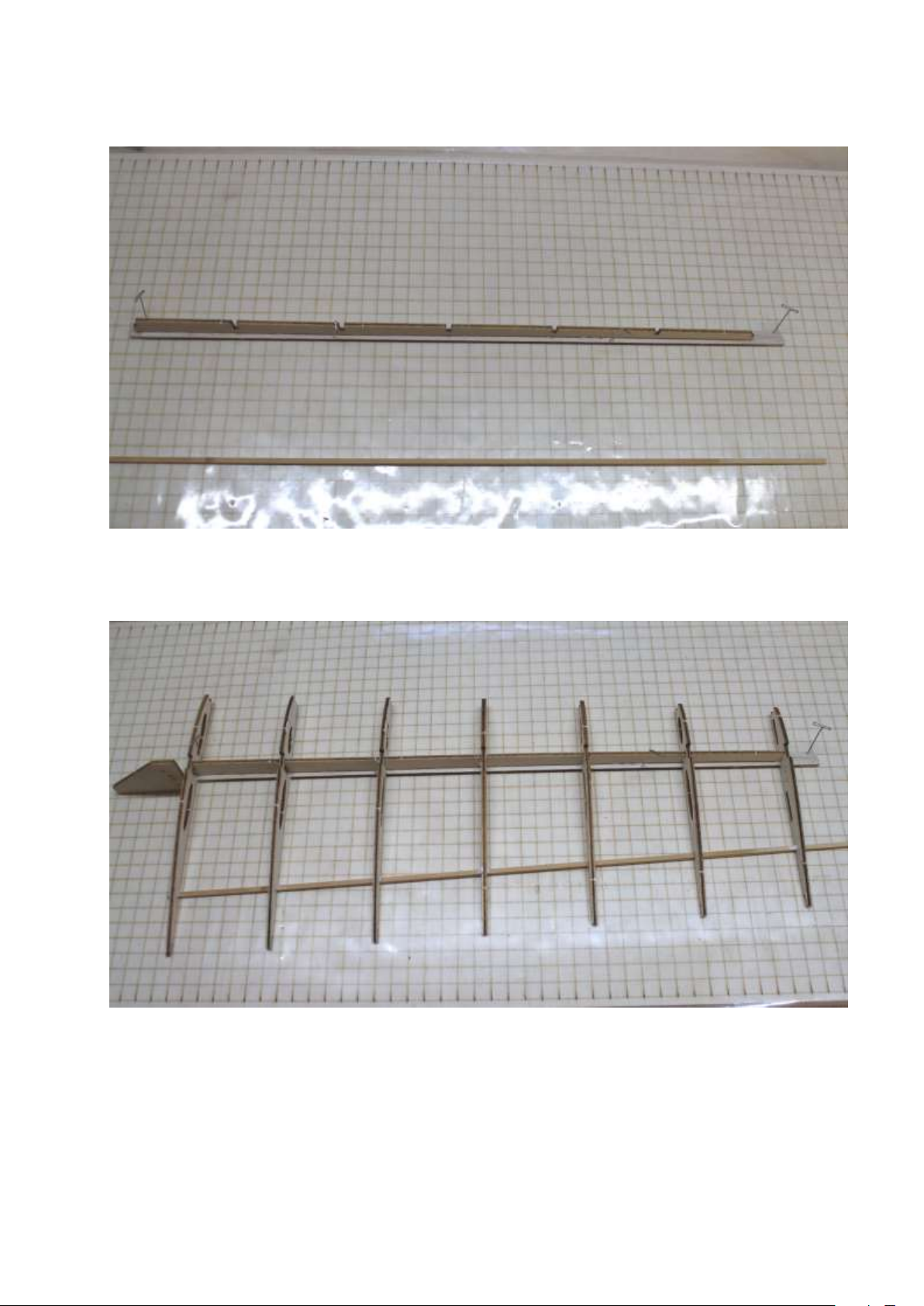

Unteren Hauptholm (Balsa 10×3×510mm) gerade auf Bauunterlage heften

15

Rippenkamm (B2) mittig aufkleben
Hilfsholm (3×3×540) bereit legen

Achtung! Der Rippenkamm weist an den Enden unterschiedliche Winkel auf. Der kleinere Winkel (2°) muss zum Rumpf
zeigen. Dort werden auch die Rippen mit den Aufnahmebohrungen für die Tragflächensteckung verklebt. Der größere
Winkel (7°) zeigt Richtung Außenflügel.

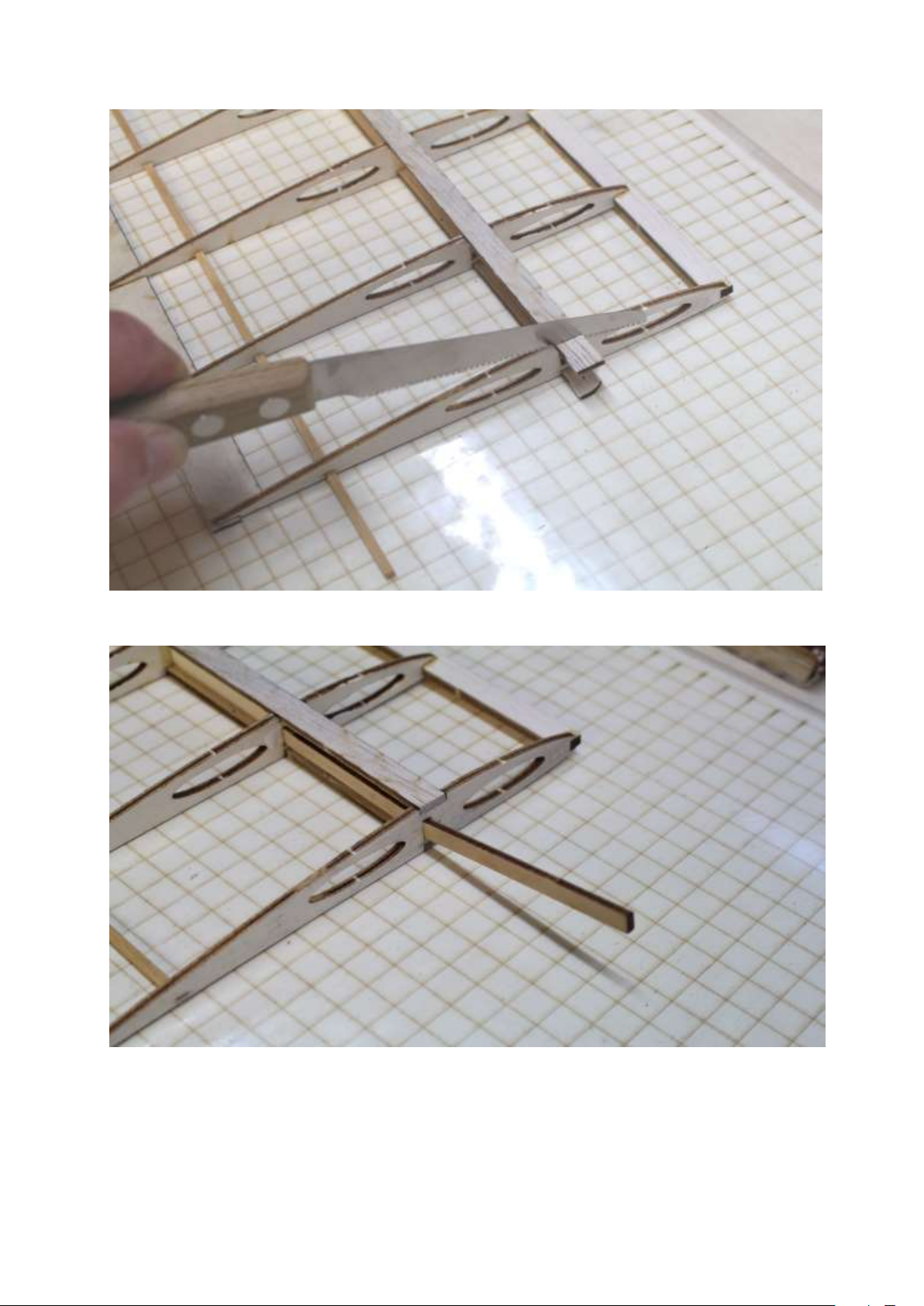

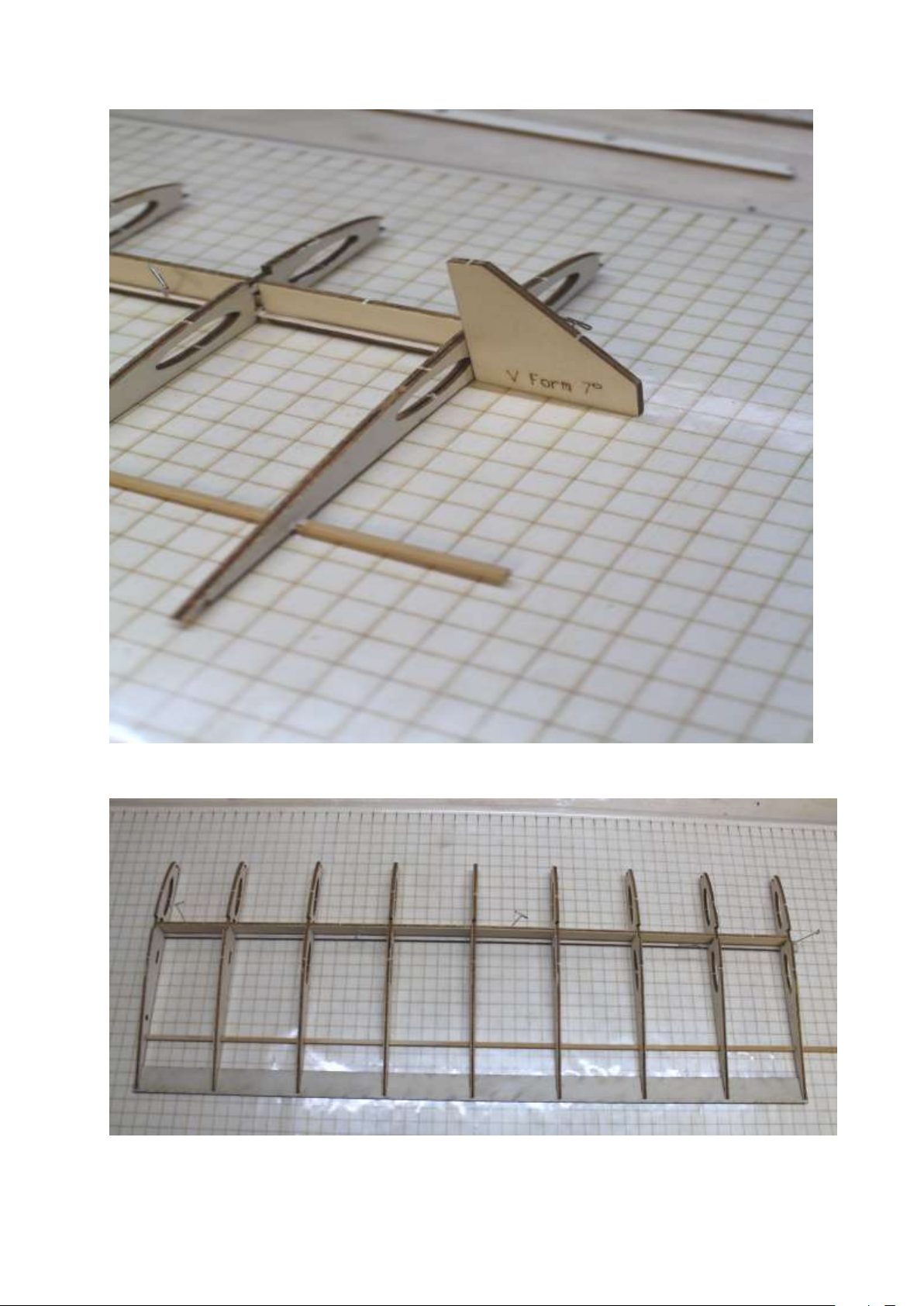

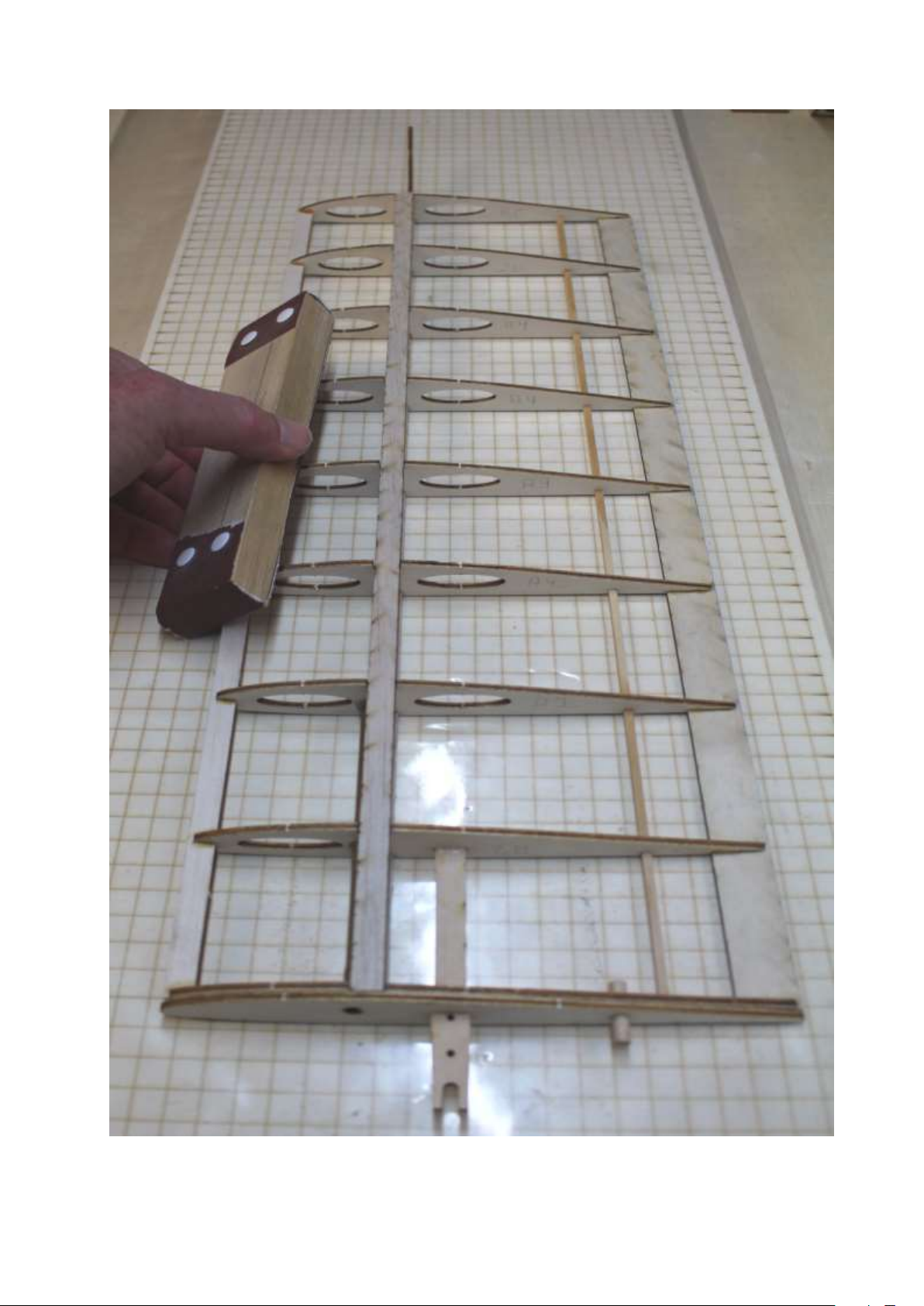

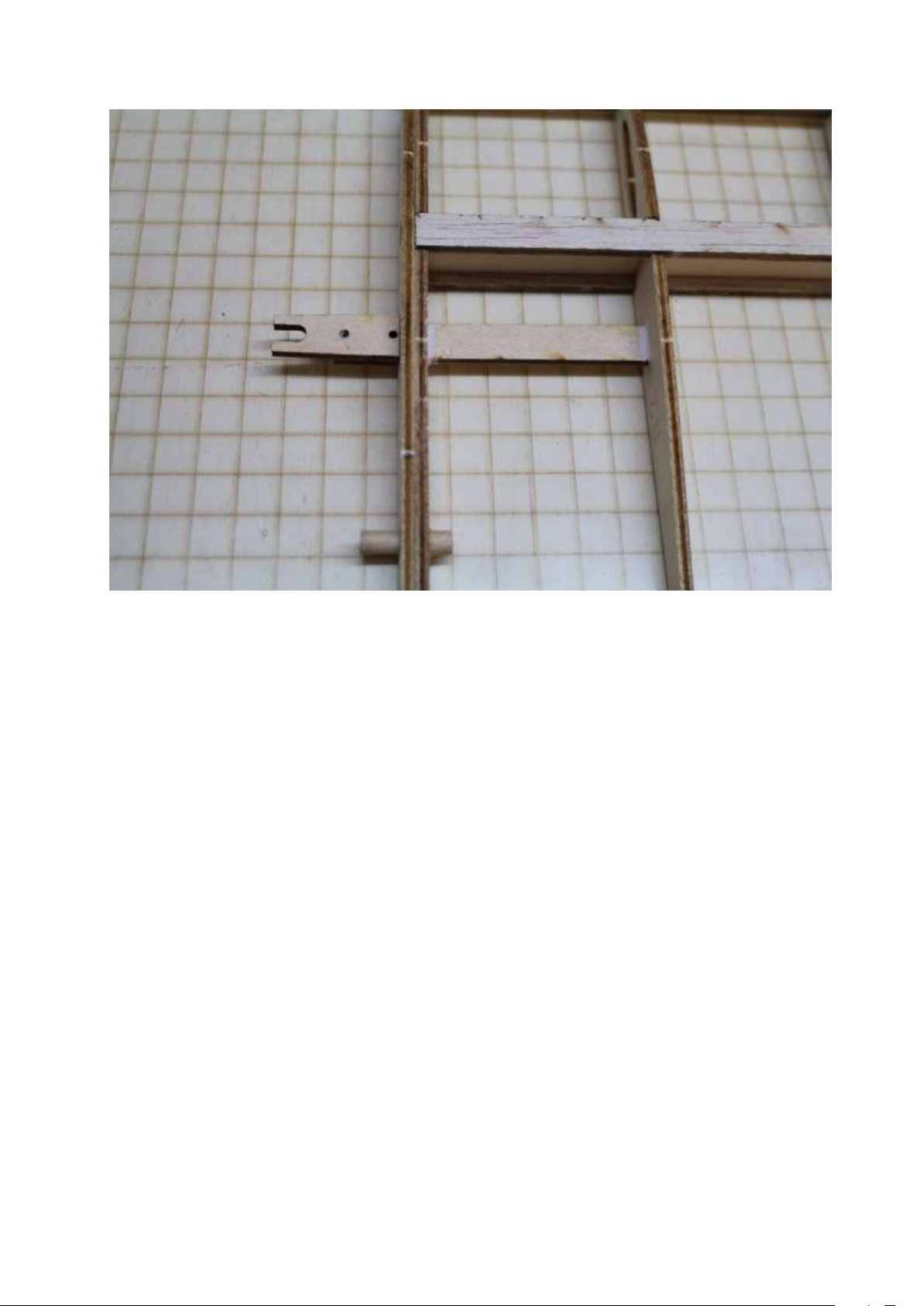

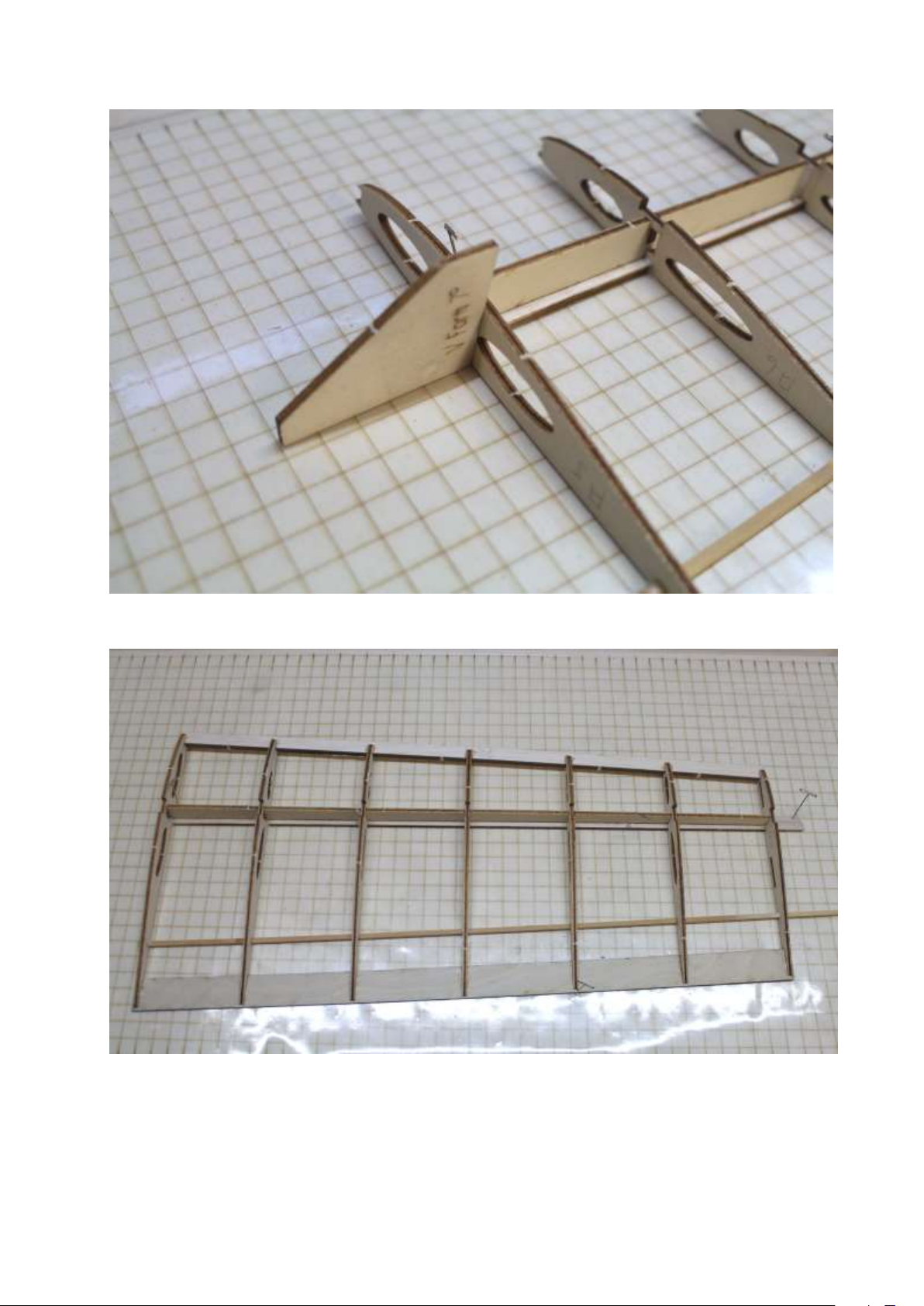

Rippen (A1), (A2), (A3), (4×A4), (2×A5) im Rippenkamm und Hilfsholm verkleben

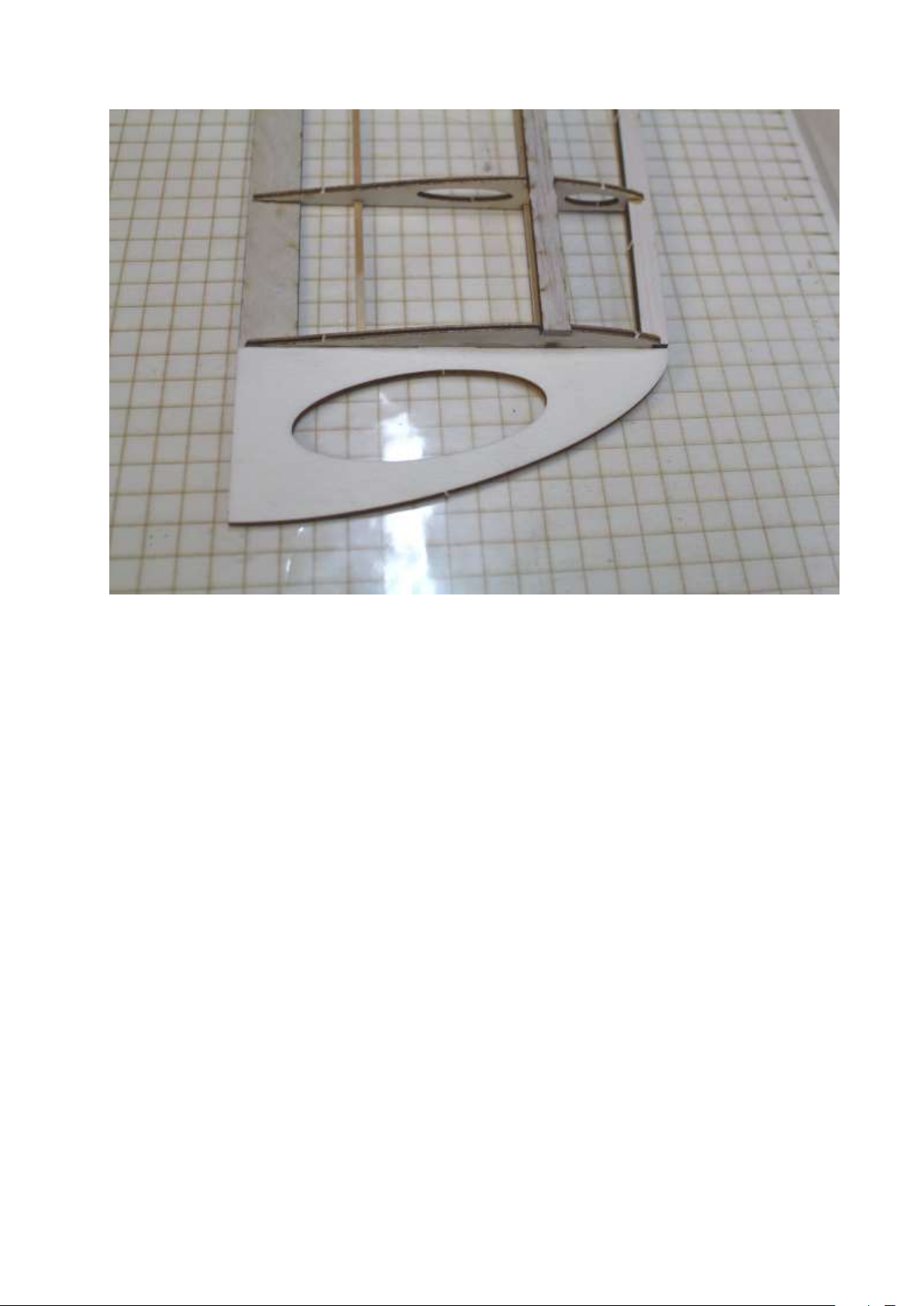

16

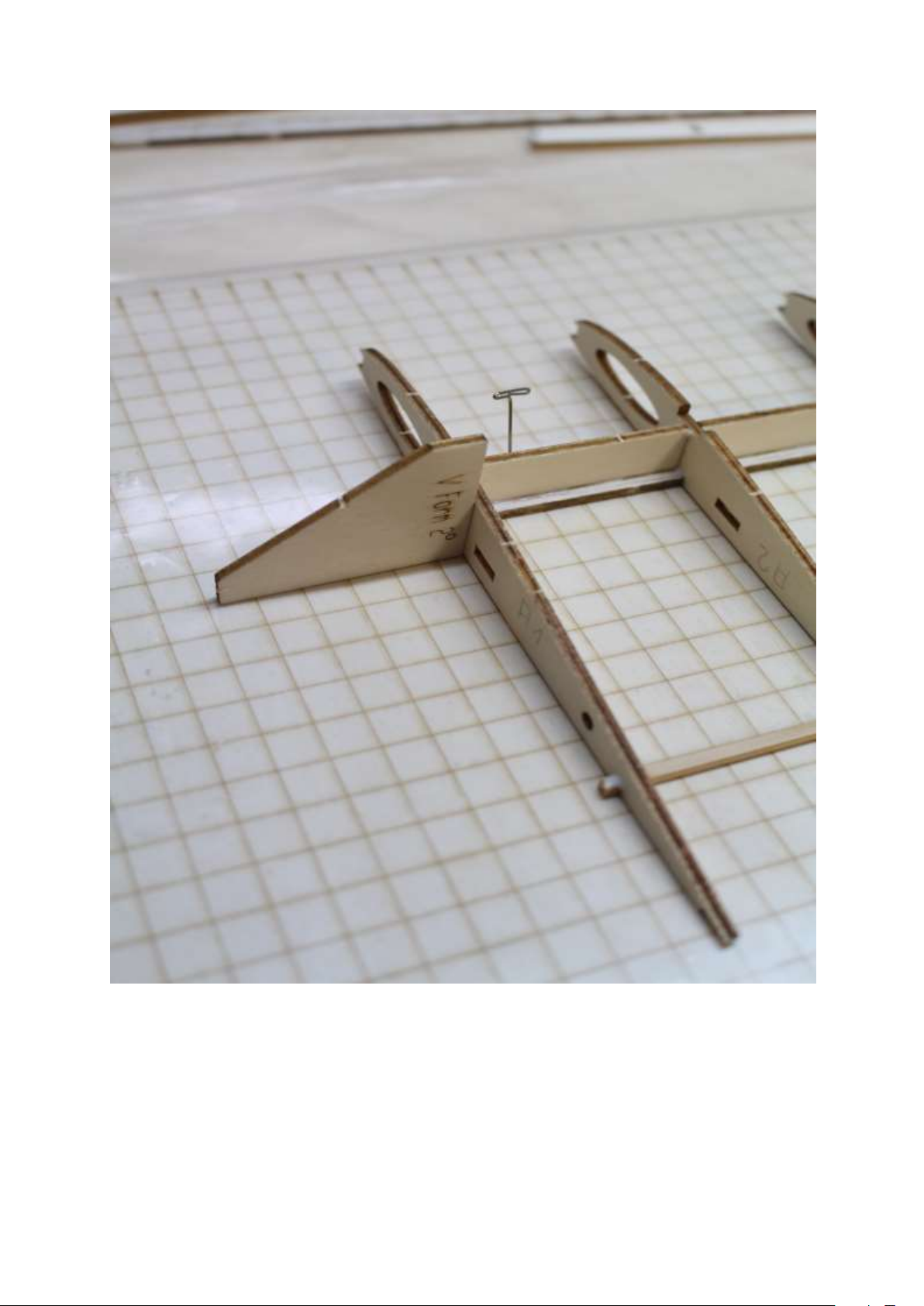

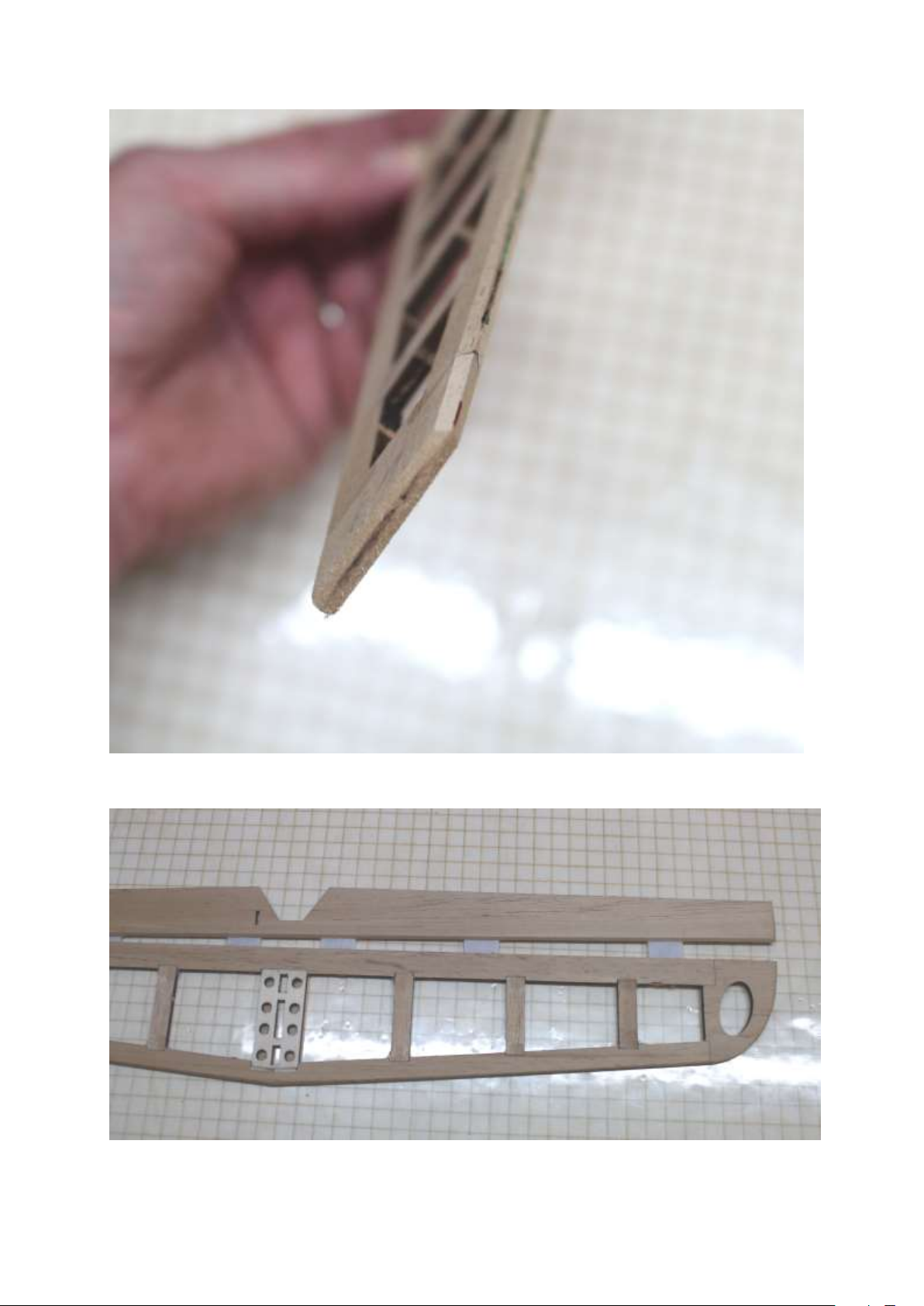

Wurzelrippe mit einer Schräge von 2° verkleben

17

Die Anschlussrippe zum Außenflügel mit 7° verkleben

Endleiste (C1) an Rippenenden schieben und verkleben

18

Nasenleiste (D1) einfädeln und verkleben

Oberen Hauptholm (Balsa 10×3×510mm) einkleben

19

Nach dem Trocknen des Klebers die Überstände an beiden Seiten entfernen und plan schleifen

Verbinder (F1) in Rippen (A5 einkleben

20

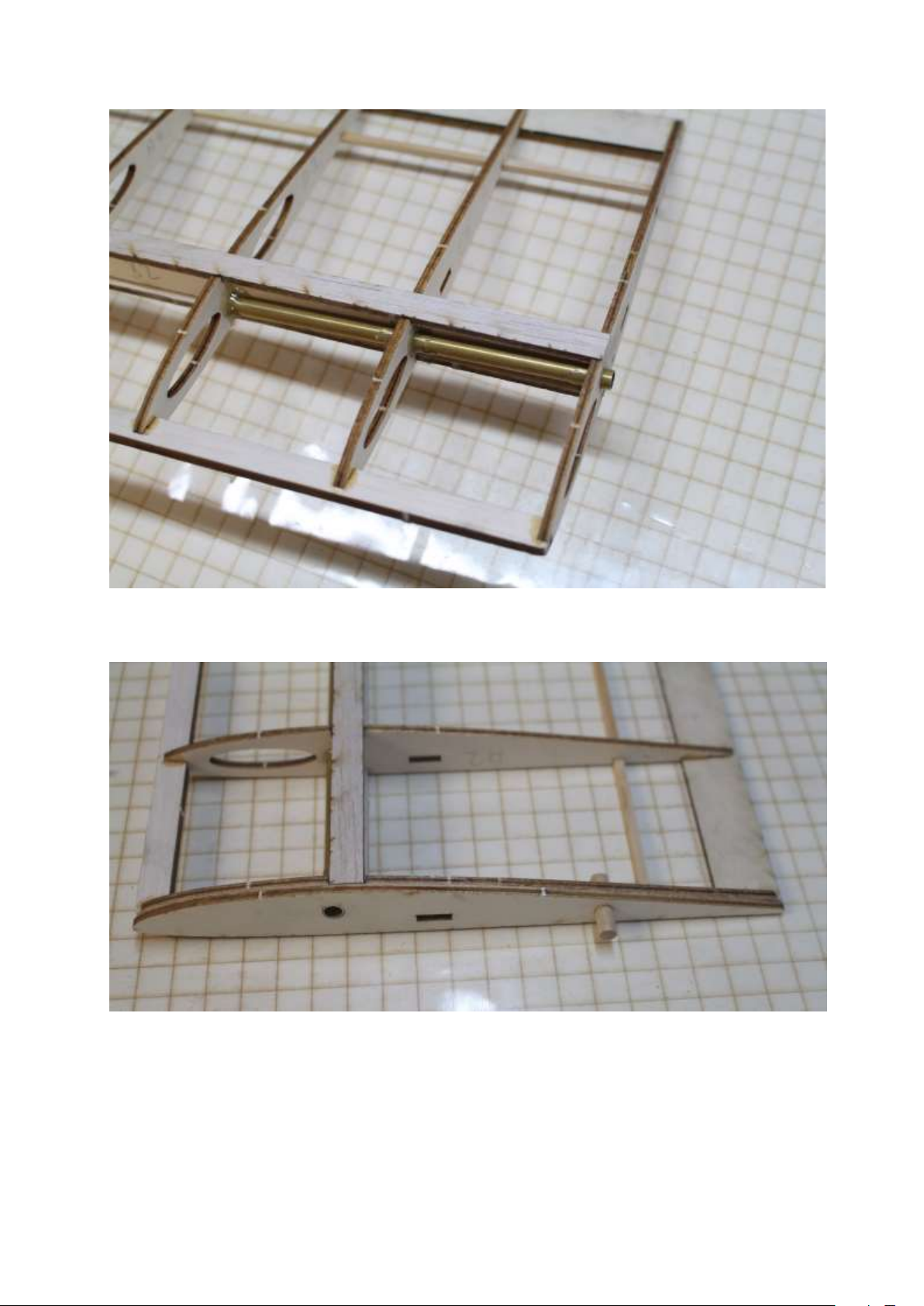

Messingrohr (Ø6×5) in Rippen (A1 bis A3) mit 5-min-Epoxy einkleben. Das Rohr dabei 3 mm über Rippe (A1)
überstehen lassen.

Deckrippe (B4) verleimen. Gleichzeitig Verdrehsicherung (Buche Ø6 mm) einstecken und verleimen

21

Tragflächensicherung aus (F4) und (F3) verleimen. Danach in Deckrippe (B4) bis Rippe (A2) einschieben und verleimen.
Das Gegenstück zur Tragflächensicherung (F2) wird später in die linke Tragflächenhälfte eingebaut

22

Nasenleiste mit einer langen Schleiflatte verrunden, Tragfläche insgesamt vorsichtig überschleifen

23

Bau der äußeren Tragflächenhälfte

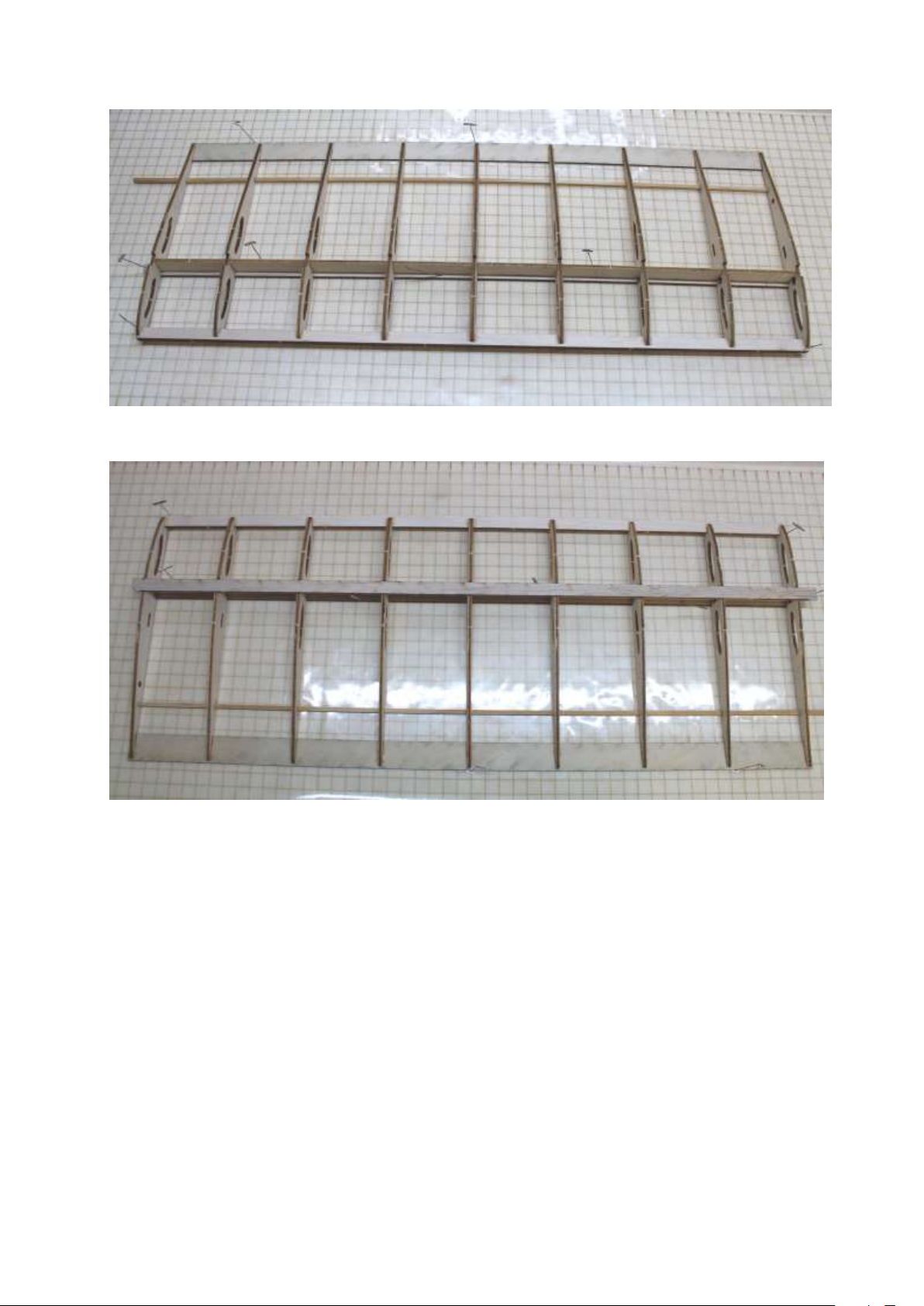

Unteren Hauptholm (Balsa 10×3×410) auf Bauunterlage heften
Rippenkamm (B1) mittig aufkleben
Hilfsholm (3×3×440) bereit legen

Rippen (A5 bis A11) im Rippenkamm und Hilfsholm verkleben

24

Die Anschlussrippe (A5) wird schräg in einem Winkel von 7° eingeleimt

Endleiste (C2) an Rippenenden schieben und verkleben
Nasenleiste (D2) aufstecken und verkleben

25

Oberen Hauptholm (Balsa 10×3×410) einkleben

Nach dem Trocknen des Klebers die Überstände an beiden Seiten entfernen und plan schleifen

26

Randbogen (B3) an Rippe (A11) verleimen

27

Nasenleiste mit einer langen Schleiflatte verrunden, Tragfläche insgesamt vorsichtig überschleifen

28

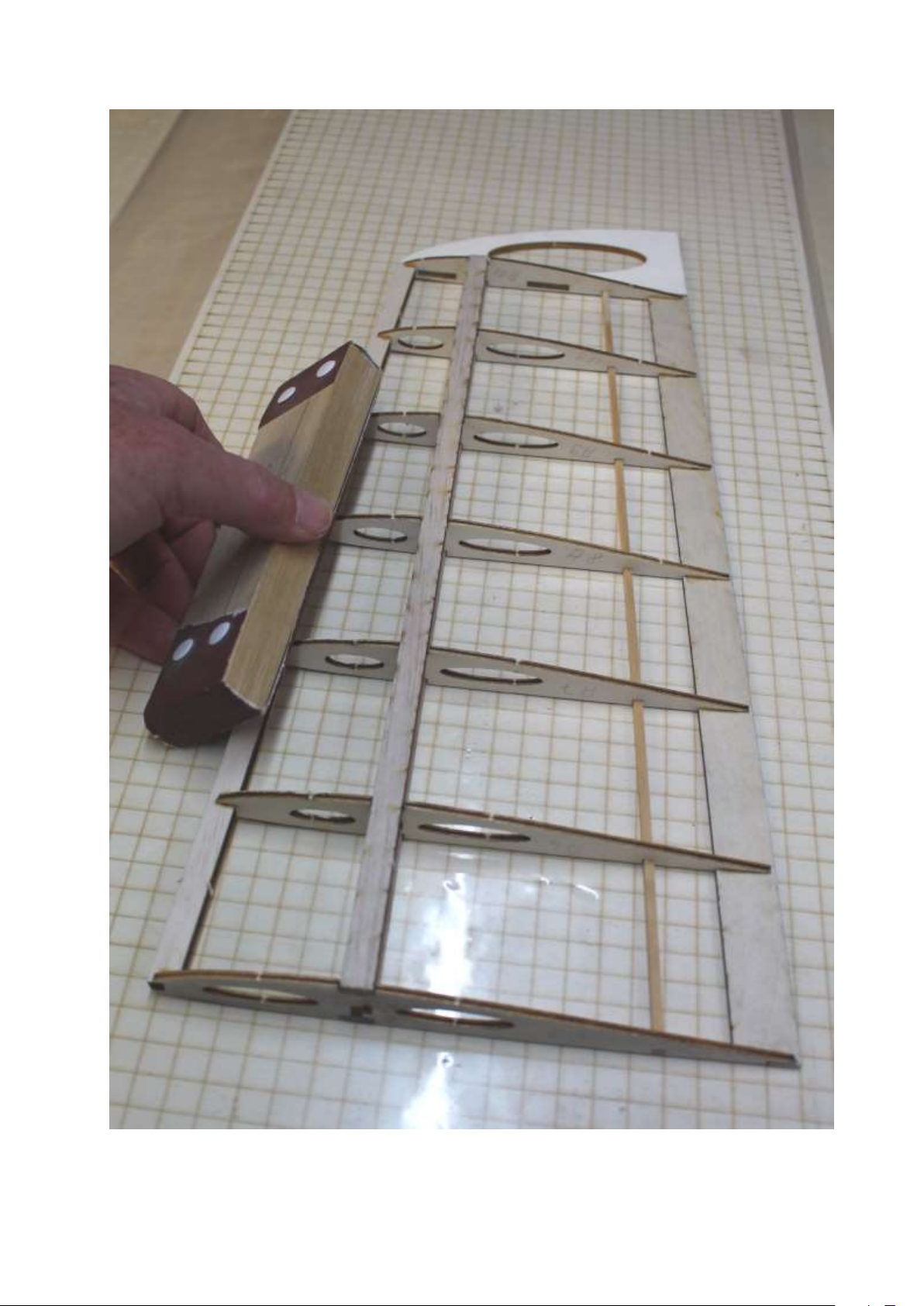

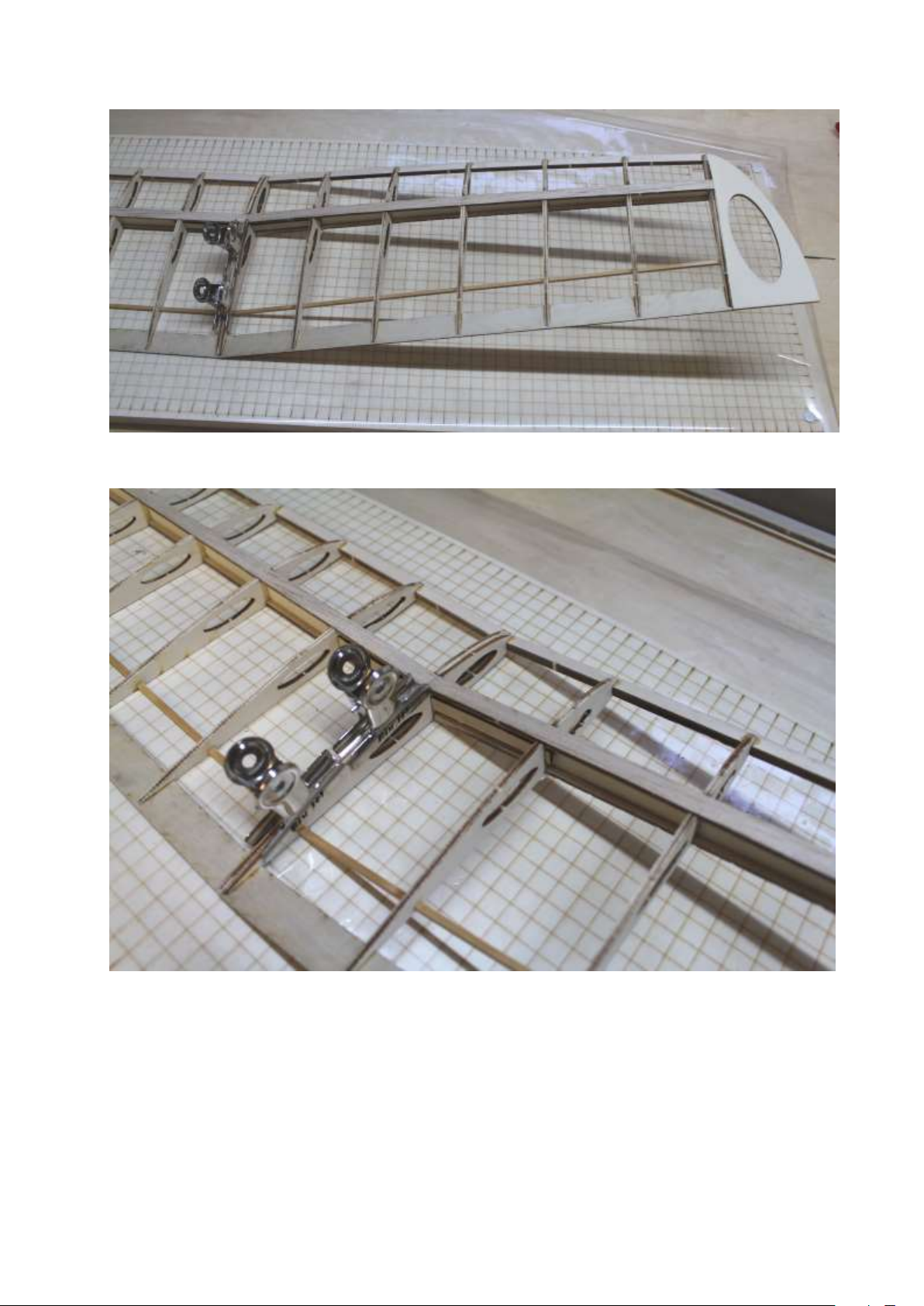

Innen- und Außenfläche miteinander verleimen.

Die Außenrippen von Innen- und Außenfläche müssen plan auf der Bauunterlage auflegen, nicht gegeneinander
verdrehen!
Den Verbinder satt einleimen, er muss vollständig am Rippenkamm anliegen.

29

Bau der Leitwerke

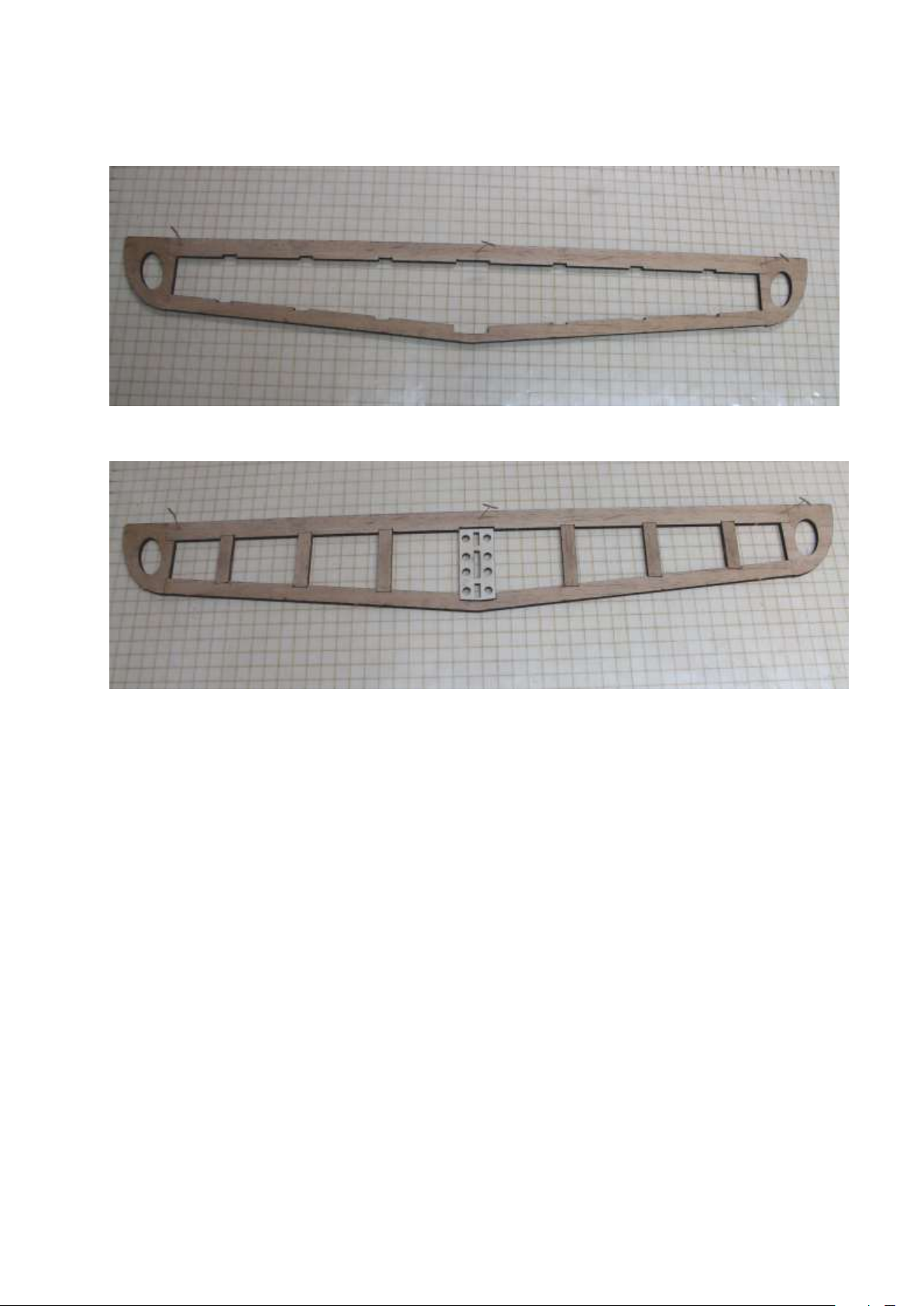

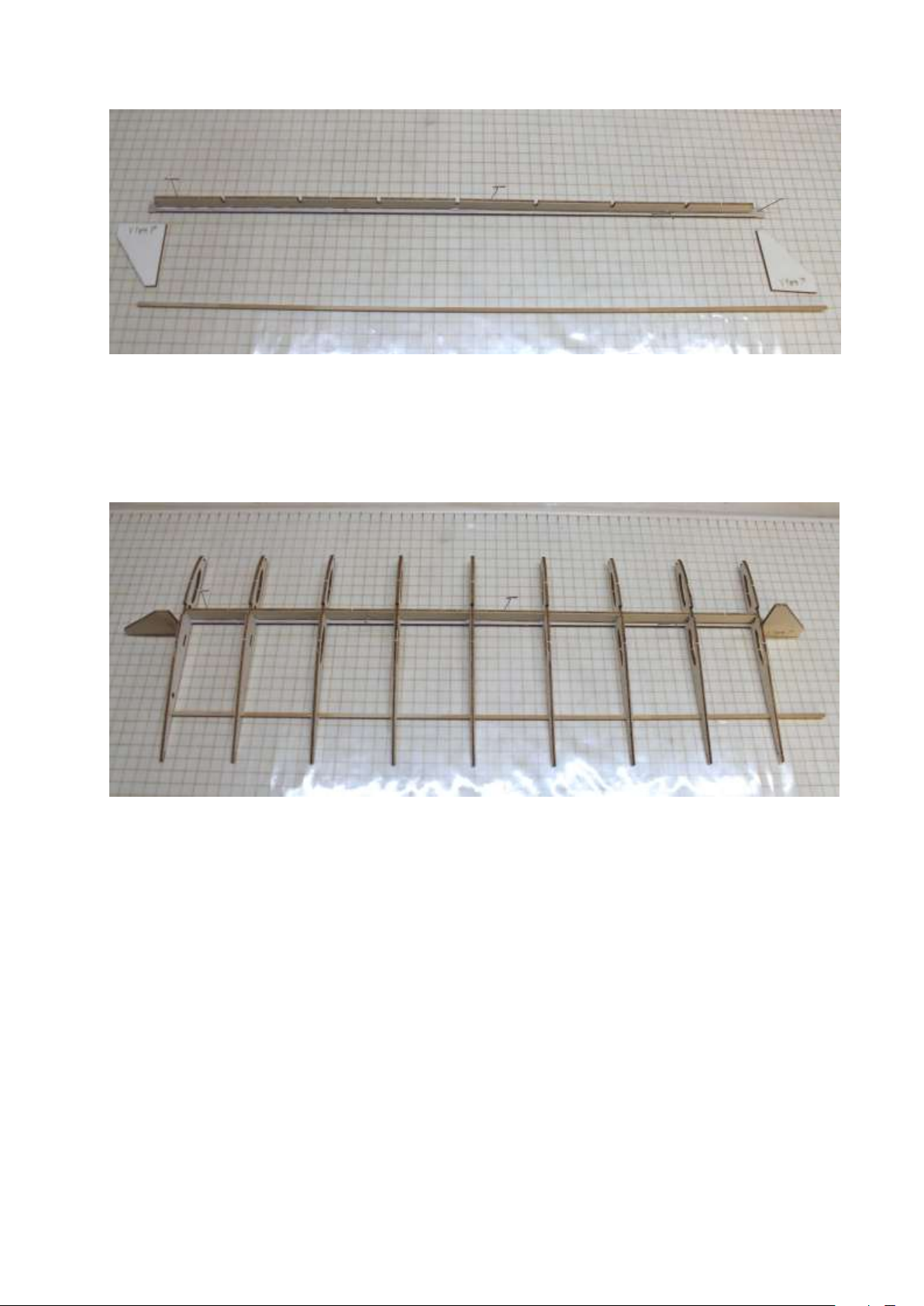

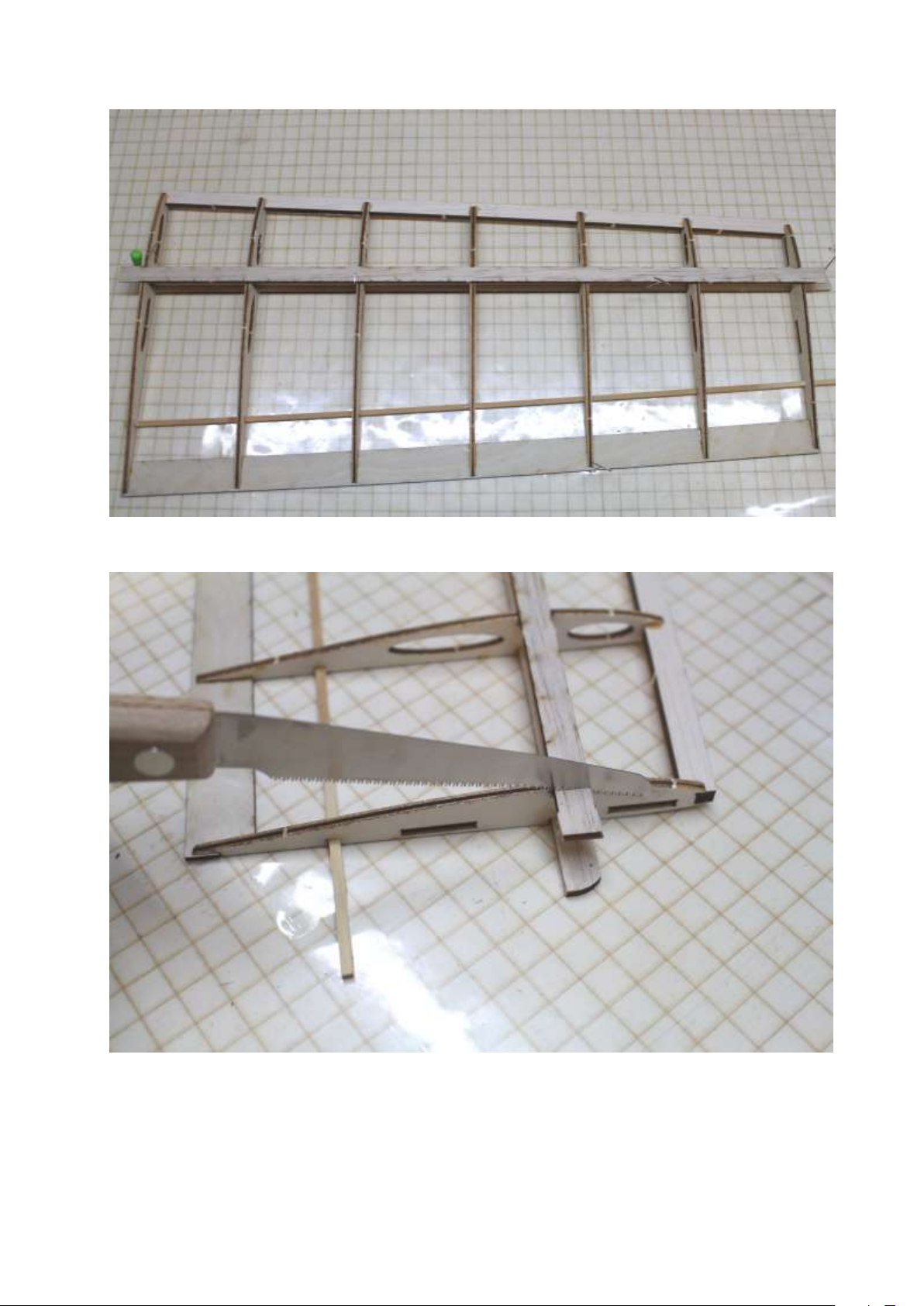

Endleiste, Nasenleiste und Randbögen des Höhenleitwerks auf Bauunterlage heften und verleimen

Stege und Mittelteil (M1) einleimen

30

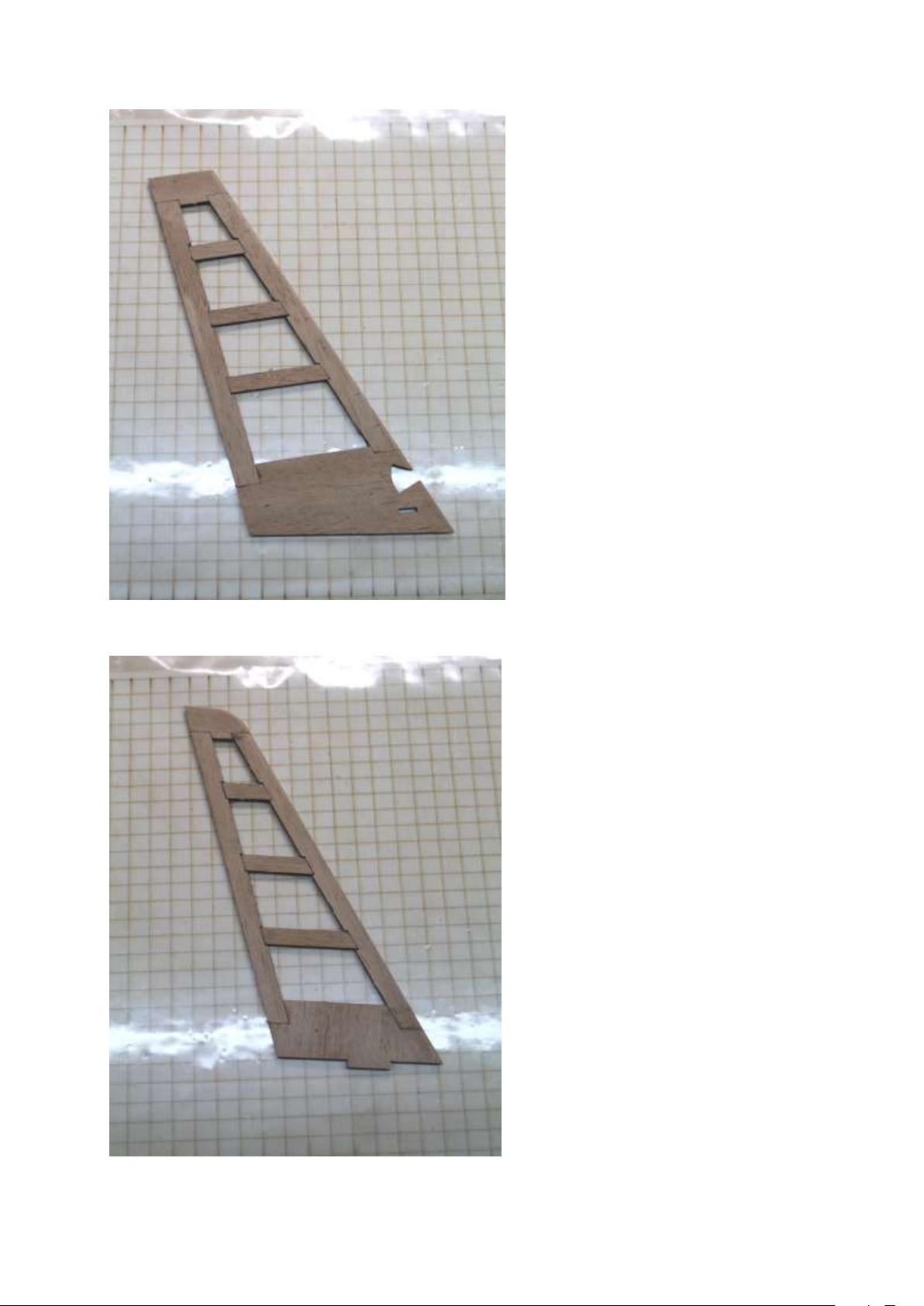

Rahmen des Seitenruders aus den Teilen (K6, K9, K8, K7) zusammensetzen und verleimen und Stege einleimen

Rahmen der Dämpfungsfläche aus den Teilen (K1, K3, K2, K4) zusammensetzen, verleimen & Stege einleimen

31

Eine Mittellinie an den Endleisten der Dämpfungsflächen und an den Vorderleisten der Ruderblätter anzeichnen (im Bild
das Höhenruder)

Mit einem Scharnierschlitzmesser # C5829 die Schlitze für die Fließ-Scharniere in die End- und Vorderleisten
einarbeiten (im Bild die Dämpfungsfläche des Seitenleitwerks)

32

Vorderleisten der Ruderblätter in einem Winkel von 45° beidseitig spitz anschleifen

Scharniere an beiden Leitwerken einbringen, Ruderklappen anstecken
Achtung! Die Scharniere werden erst nach dem Bespannen eingeklebt

33

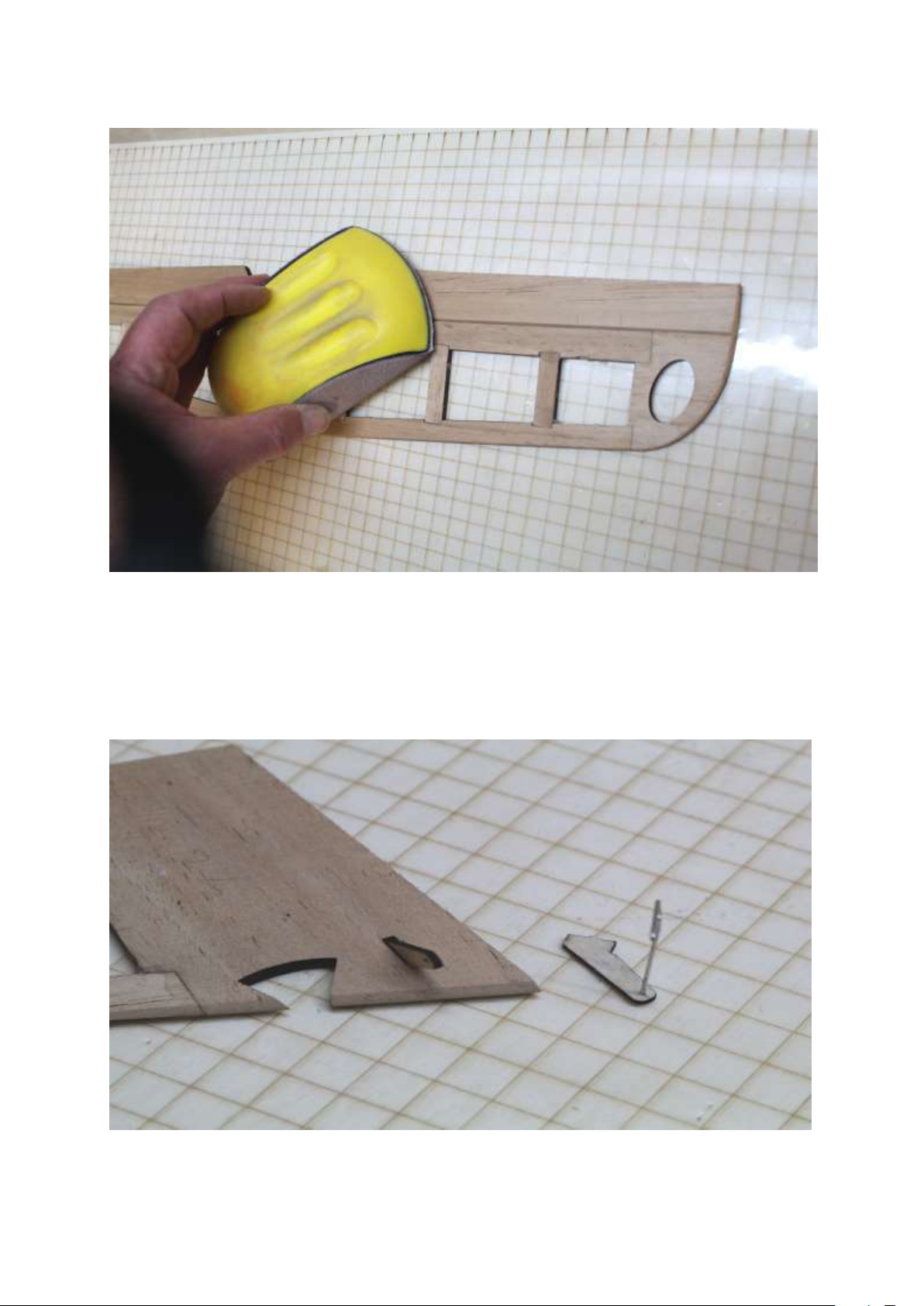

Nasenleisten und Randbögen der Leitwerke verrunden.
Leitwerke vorsichtig plan überschleifen und dabei evt. Überstände egalisieren
Achtung! Die Hinterkanten der Ruderblätter bleiben scharfkantig, nicht verrunden!

Achtung! Es wird empfohlen, die Leitwerke erst nach dem Bespannen des Modells mit dem Rumpf zu verleimen.

Einbau der RC-Anlenkungen

Ruderhörner (C3) für den Einbau vorbereiten. Dazu die Bohrungen mit einer Stecknadel frei stechen.
Sitz in den Rudern von Seiten- und Höhenruder prüfen.
Ruderhörner (C3) erst nach dem Bespannen des Modells einkleben

34

Bowdenzüge für Seiten- und Höhenruder in Rumpf einziehen. Knickfrei verlegen!
Mit 5-min-Epoxy die Führungsrohre an den Spanten und punktuell am Rumpfboden, sowie am Rumpfheck in den
Seitenwänden verkleben

35

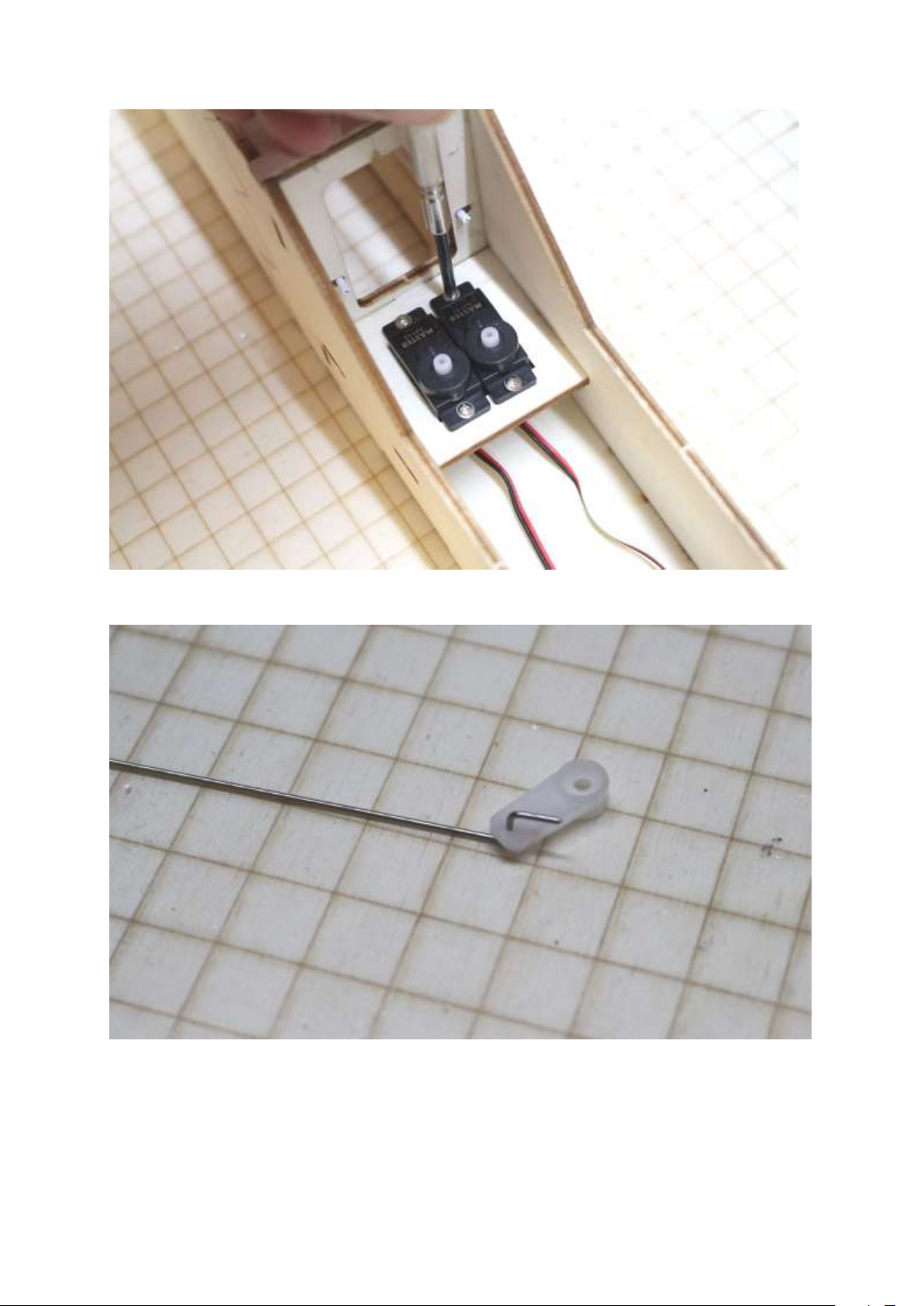

Servos in Servobrett (H6) einsetzen und mit den dem Servo beigefügten Schrauben befestigen

Anlenkungsdraht (Stahldraht Ø0,8 mm) an einem Ende Z-förmig biegen und am Servohebel einhängen

36

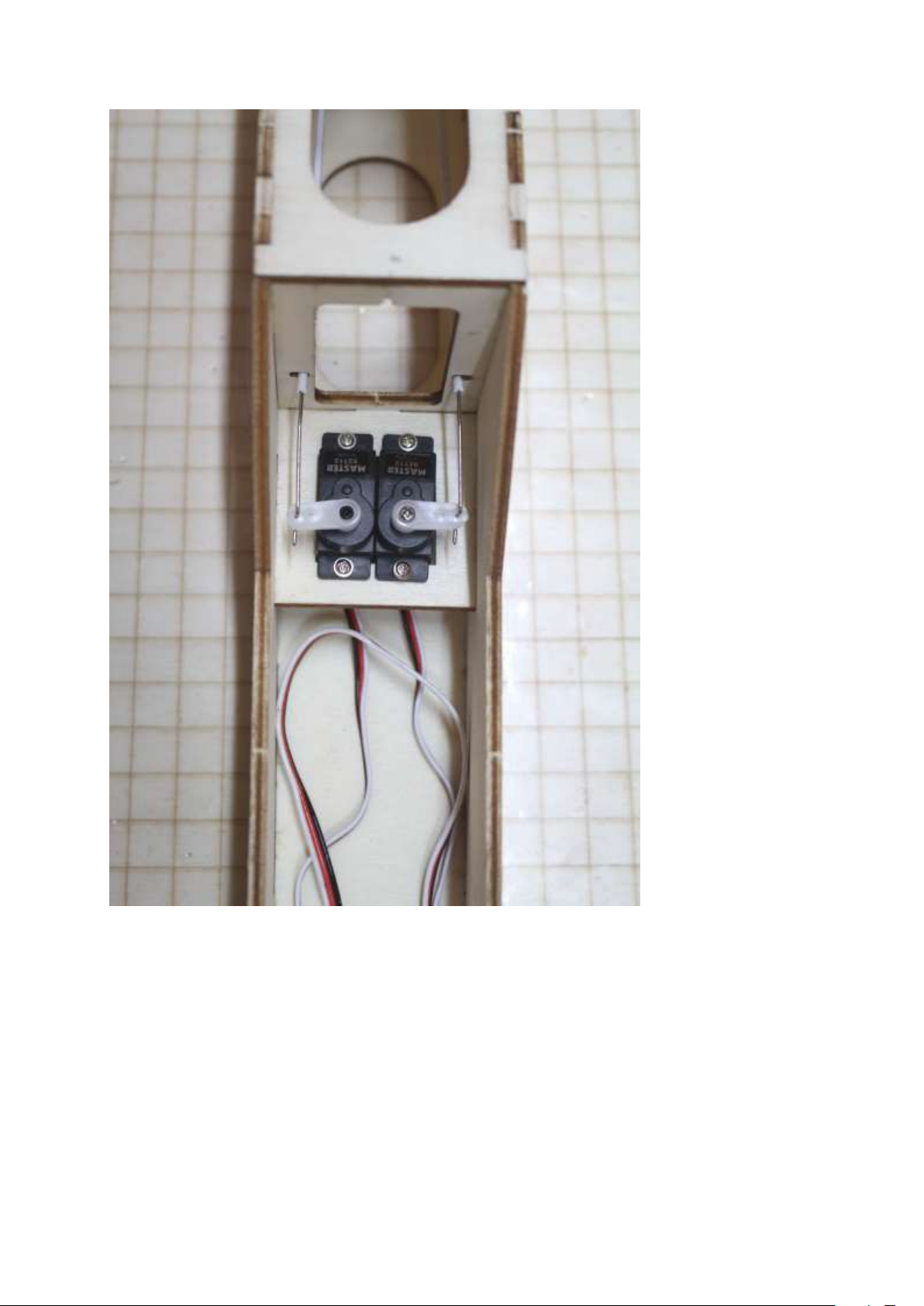

Servos mittels Sender/Empfänger in Neutralstellung bringen
Anlenkungsdraht mit Servohebel in Bowdenzurohr einfädeln
Servohebel auf Servo aufsetzen und verschrauben

37

Da die Leitwerke und Ruderhörner erst nach dem Bespannen des Modells verleimt werden, soll das Foto zu
Demonstrationszwecken die Anlenkung an den Rudern verdeutlichen. Dargestellt ohne Höhenruder.
Anlenkungsdraht auf Höhe der Bohrung im Ruderhorn um 90° abwinkeln.
Anlenkungsdraht auf eine Schenkellänge von ca. 10 mm kürzen.
Anlenkungsdraht durch Bohrung im Ruderhorn stecken
Von der Bowdenzughülle ein ca. 6 mm langes Teil abtrennen
Diesen Abschnitt auf den Schenkel des Anlenkungsdrahtes stecken und mit einem kleinen (!!) Tropfen Sekundenkleber
sichern. Damit wird ein unbeabsichtigtes Herausrutschen des Anlenkungsdrahtes verhindert.

Einbau des Elektro-Antriebs

38

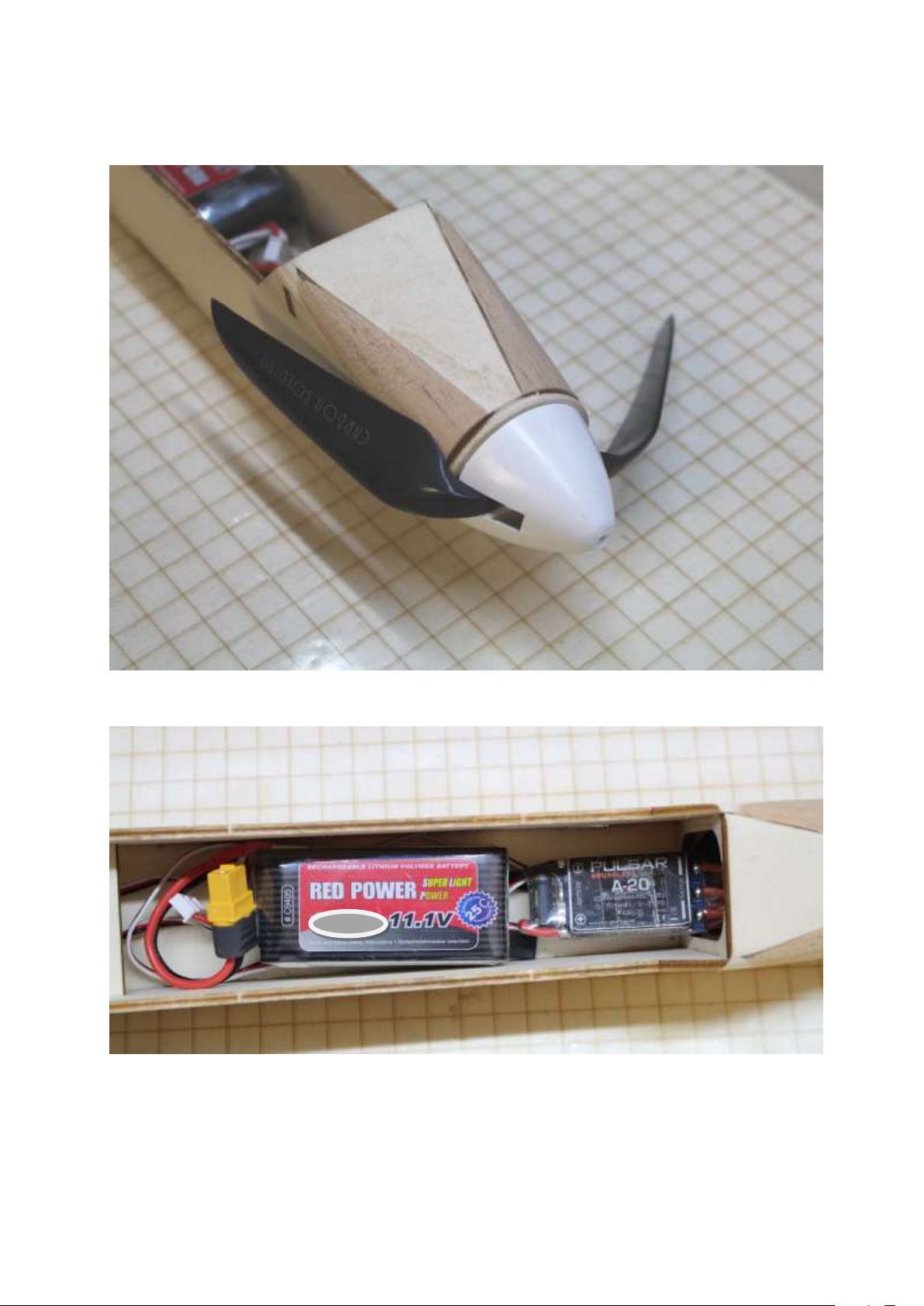

Motor vom Kabinenausschnitt her nach vorne in den Rumpf schieben und mit 4 Schrauben M4×10 am Motorspant (F1)
befestigen

Klapp-Luftschraube komplettieren und auf Motorwelle befestigen

Regler und Akku mit Klettband festlegen.
Die endgültige Position des Akkus ergibt sich erst beim Einstellen der Schwerpunktlage.

39

Nach Fertigstellung des Rohbaus kann das Modell bespannt werden. Wir empfehlen Oracover Bespannfolie.
Zuvor sollte das Modell vollständig von Staubrückständen befreit werden. Verrußte Schnittstellen vom Laserschneiden
vorsichtig abschleifen. Die besten Ergebnisse erzielen Sie mit dem Extron Folienbügeleisen # C9758. Nutzen Sie
unbedingt einen Extron Schutzbezug # X9983, um ein Verkratzen der Folie während des Bügelns zu verhindern.

Der Flugakku kann auf dem Akkubrett mit PICHLER Klettband # C5534 sicher befestigt werden. Der optimale
Schwerpunkt des Modells sollte durch Verschieben des Flugakkus eingestellt werden können. Ggf. muss zusätzlich
Ballast # C9830 verwendet werden.

Ruderausschläge (empfohlen)
Seitenruder = 15mm nach oben und unten
Höhenruder = 6mm nach oben und unten

Schwerpunkt (empfohlen)
Der optimale Schwerpunkt liegt 57mm von der Flächenvorderkante aus nach hinten gemessen.

Vor jedem Flug

Der Betrieb von Flugmodellen unterliegt je nach Land unterschiedlichen Bestimmungen. Bitte informieren Sie sich bei
Ihrer Landesbehörde über die aktuellen, gesetzlichen Vorschriften. Sie benötigen für den Betrieb von Flugmodellen
möglicherweise einen Kenntnisnachweis und eine Versicherung. Wenn Sie Anfänger sind, kontaktieren Sie bitte einen
Modellbauverein in Ihrer Nähe und fragen um Unterstützung. Dort hilft man Ihnen gerne.

Alle Informationen dazu erhalten Sie bei Deutscher Modellflugverband (DMFV) oder Deutscher Aeroclub (DAeC).
Die jeweiligen Adressen und Ansprechpartner finden Sie im Internet.

Erstflug
Prüfen Sie vor jedem Flug das Modell, Antrieb und Fernsteuerung auf Funktion. Führen Sie einen Reichweitentest durch.

Haftungsausschluss
Unsere Haftung beschränkt sich auf den Wert des Modellbausatzes. Da wir den ordnungsgemäßen Aufbau und Betrieb
des Flugmodells nicht überwachen können, übernehmen wir für Folgeschäden keine Haftung.

Ersatzteile
Für den Charisma sind Ersatzteile erhältlich. Weitere Infos unter

Fragen, Anregungen & technische Unterstützung
Schreiben Sie uns bitte eine eMail an [email protected]

WICHTIGER HINWEIS

Bitte prüfen Sie auf der Charisma Produktseite in unserem Online Shop, ob eine neuere Version dieser Anleitung bzw.
Ergänzungen dazu erhältlich sind.
