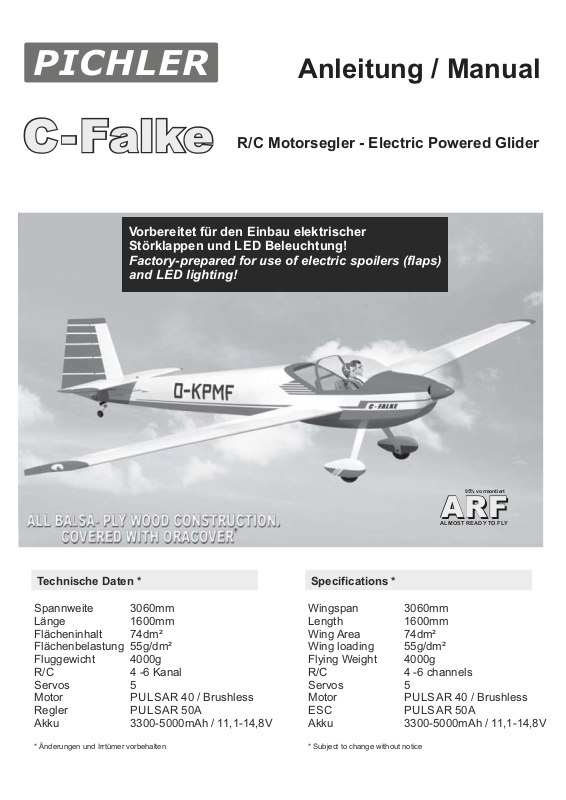

Page 1
PICHLER
Vorbereitet für den Einbau elektrischer
Störklappen und LED Beleuchtung!
Factory-prepared for use of electric spoilers (flaps)
and LED lighting!
Anleitung / Manual
R/C Motorsegler - Electric Powered Glider
Technische Daten *
Spannweite
Länge
Flächeninhalt
Flächenbelastung
Fluggewicht
R/C
Servos
Motor
Regler
Akku
* Änderungen und Irrtümer vorbehalten
3060mm
1600mm
74dm²
55g/dm²
4000g
4 -6 Kanal
5
PULSAR 40 / Brushless
PULSAR 50A
3300-5000mAh / 11,1-14,8V
Specifications *
Wingspan
Length
Wing Area
Wing loading
Flying Weight
R/C
Servos
Motor
ESC
Akku
* Subject to change without notice
3060mm
1600mm
74dm²
55g/dm²
4000g
4 -6 channels
5
PULSAR 40 / Brushless
PULSAR 50A
3300-5000mAh / 11,1-14,8V
95% vormontiert
ARF
ALMOST READY TO FLY
Page 2
C-Falke Anleitung / Manual

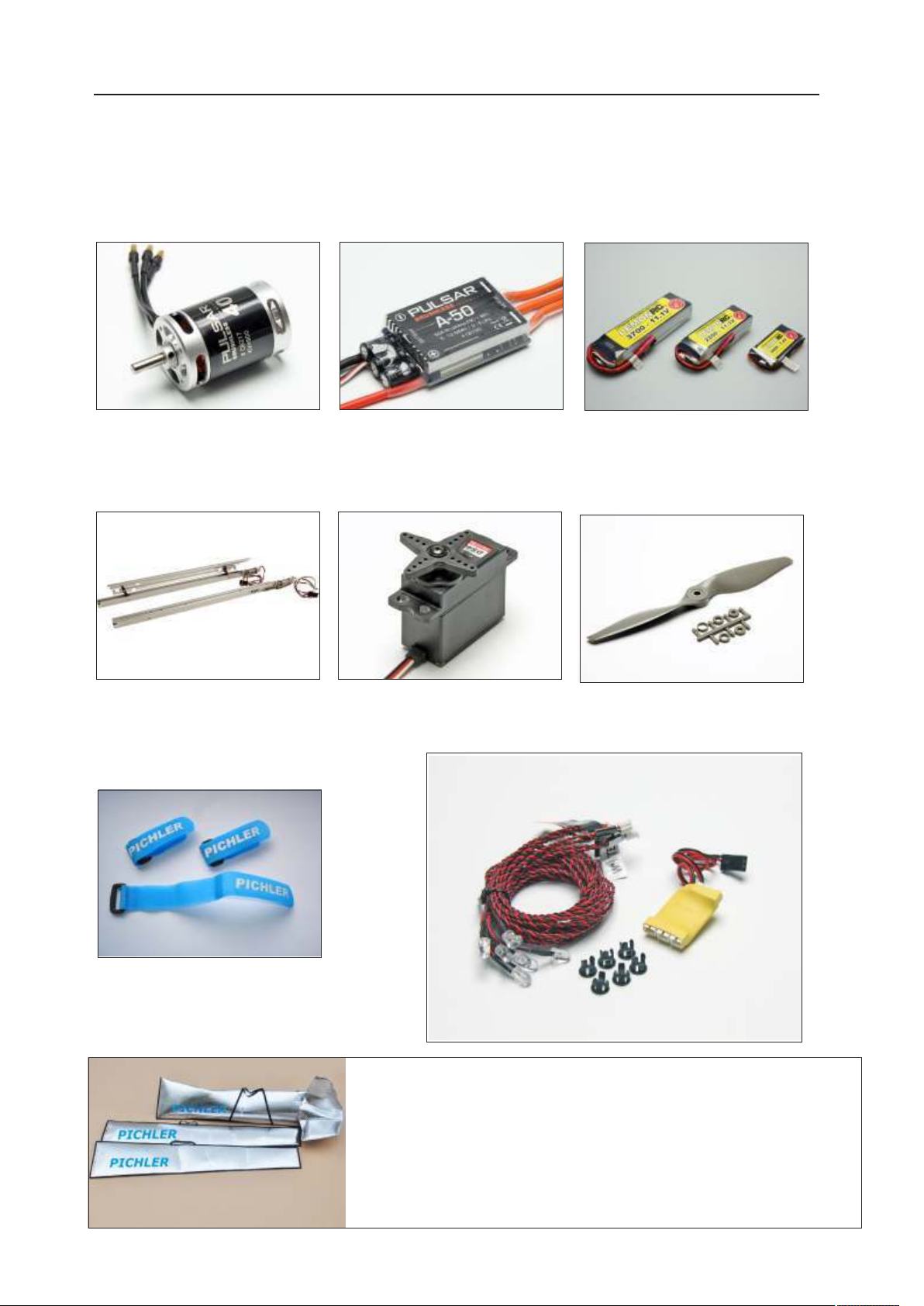

Sonderzubehör für C-Falke / Accessories for C-Falke
Nachstehendes Zubehör wurde von uns ausgiebig erprobt und wird für beste Flugeigenschaften
empfohlen. Weitere Informationen und Bestellmöglichkeit unter www.pichler-modellbau.de
These accessories have been extensively tested and are recommended for best flying performance.
For more information please visit www.pichler-modellbau.de
# C5067
PULSAR 40 Brushless Motor
# C5400
Störklappen elektrisch (2)
Electric Spoilers (2)
# C6130
PULSAR 50 Brushless Regler
PULSAR 50 Brushless ESC
3 x #C1689 Servo DS6020
2 x #C5638 Servo DS3012 MG
# C6857
LED Modell Beleuchtungsset / LED light set
# C6750
Akku LEMONRC 5000-14.8V
Battery LEMONRC 5000-14.8V
# C5753
PI-CON Propeller 12 x 6
# C4738
Akku Klettband
Battery Straps
Geheimtipp! Must Have !
# C6910 Schutztaschenset Tragflächen und Rumpf für C-Falke
Wing Bag Set Wings and Fuselage for C-Falke
2
Page 3
C-Falke Anleitung / Manual

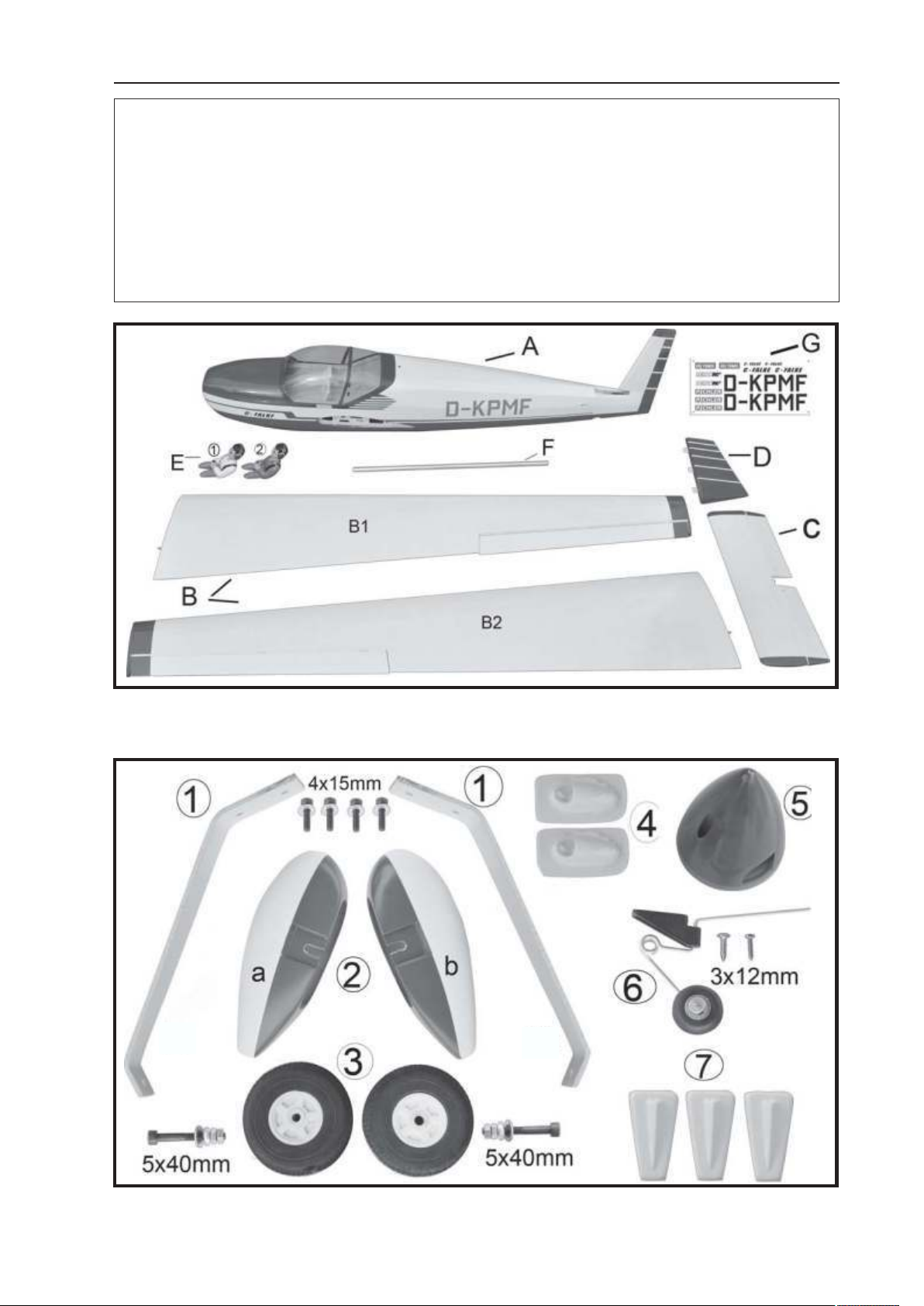

Dieses ferngesteuerte R/C Flugmodell ist für Anfänger nicht geeignet sondern richtet sich an fortgeschrittene Modellbauer.
Trotz sehr hoher Vorfertigung erfordern die Endmontage und der Betrieb des Modells etwas Übung sowie grundlegende Erfahrungen.
Wenn Sie unerfahren sind, bitten Sie einen Modellbaukollegen um Hilfe oder fragen Ihren Modellbau-Fachhändler vor Ort.
Bevor Sie mit dem Zusammenbau beginnen, prüfen Sie den Inhalt auf Vollständigkeit, Passgenauigkeit bzw. eventuelle Mängel.
Für den Zusammenbau benötigen Sie das übliche Werkzeug sowie Klebstoffe wie Sekundenkleber und 5-Minuten Epoxy.
Der Lieferumfang kann ggf. abweichen. Das Modell wurde von erfahrenen Mitarbeitern weitgehenst in Handarbeit gefertigt und
selbstverständlich vor dem Versand im Werk sorgfältig geprüft. Trotzdem bitten wir Sie zu beachten:
Wir entwickeln und fertigen unsere Modelle aus der Praxis für die Praxis d.h. zum Fliegen, und nicht etwa für das Museum.
Deshalb gilt: Kleine Unregelmäßigkeiten am Modell sind normal und berechtigen nicht zur Reklamation. Ein gewisses Maß an Nacharbeit
kann erforderlich sein und ist dem Kunden (= fortgeschrittener Modellbauer) zuzumuten.
Das Modell wurde werksseitig mit hochwertiger Polyester Bügelfolie falten- und blasenfrei bespannt.
Aufgrund von Temperaturschwankungen während Transport und Lagerung kann es zu mehr oder weniger starker Falten- und Blasenbildung
kommen. Dies ist normal und kein Reklamationsgrund. Mit einem Heißluftgebläse (Fön) kann die Folie unter vorsichtiger Wärmeeinwirkung
wieder gespannt werden. Produktionsbedingt können unter weißer Bügelfolie hellbraune Schlieren zu sehen sein.
Auch dies ist produktionsbedingt und stellt ebenfalls keinen Reklamationsgrund dar. Vielen Dank für Ihr Verständnis.
3

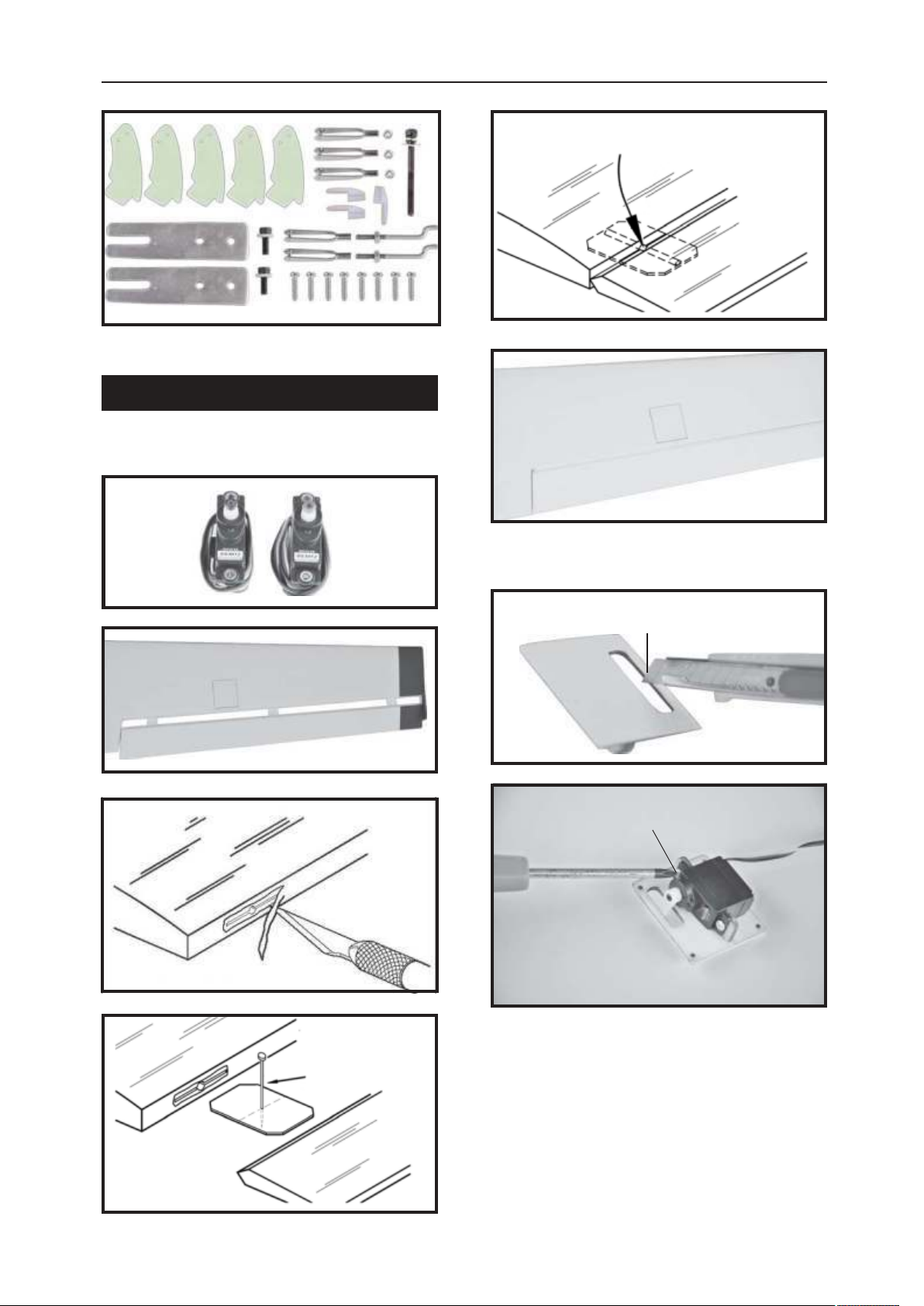

Page 4
C-FALKEAnleitung/Manual
Sekundenkleber
CA Glue
Querruder / Aileron
Unterseite
Bottom side.
Querruder
Aileron
Folie entfernen
Remove covering
Unterseite
Bottom side.
Befestigen
Fasten
Folie entfernen
Remove convering
Zentrier Nadel
Hinge centered
4
Page 5
C-FALKEAnleitung / Manual
Faden
Thread
Servokabel

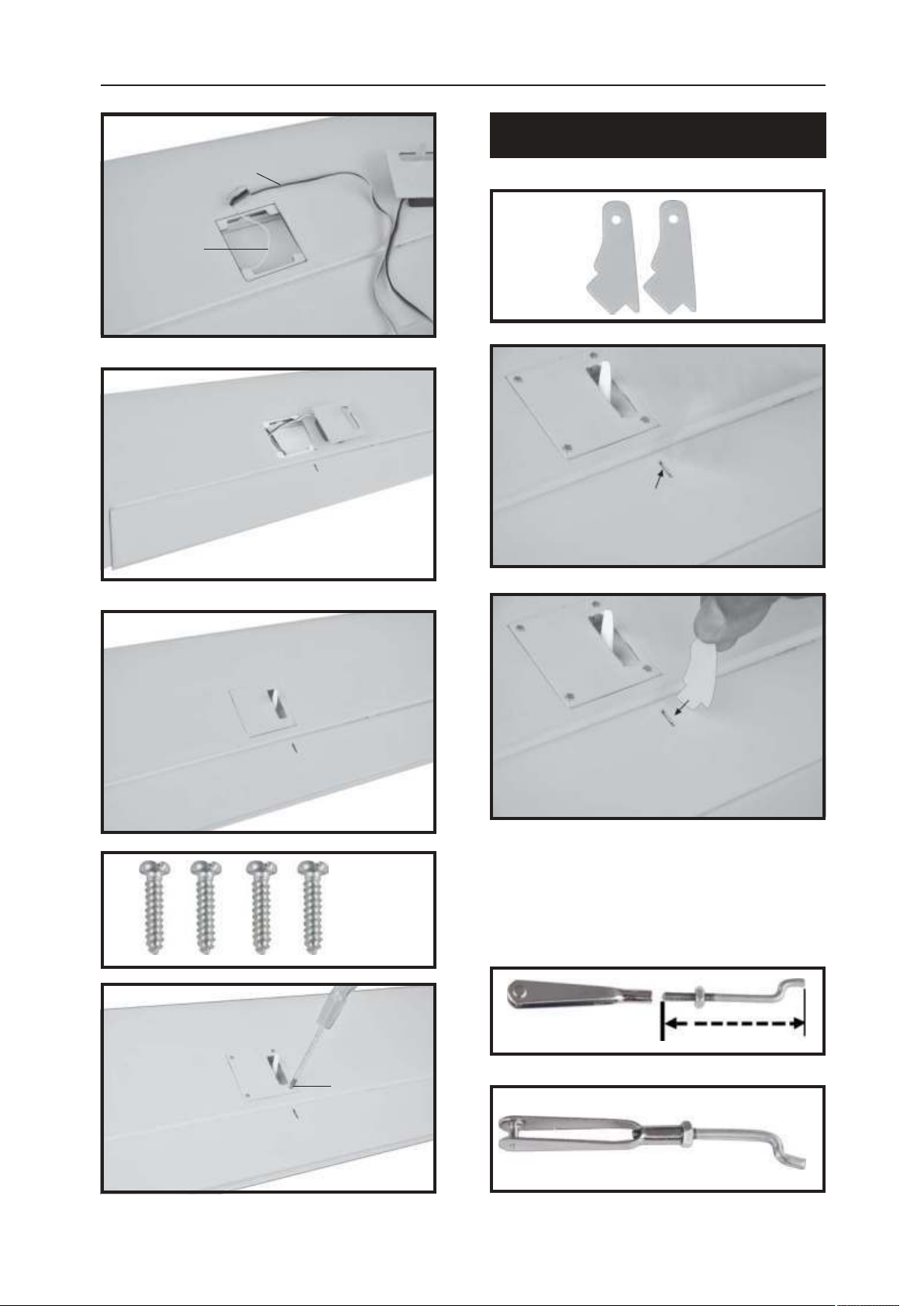

Querruder Anlenkung / Aileron Linkage
Servo Wire
5-MIN. Epoxy
AB Epoxy
2 x 10 mm.
Befestigen
Fasten
M2
30 mm.
5
Page 6
C-FALKEAnleitung / Manual
Sekundenkleber
CA Glue
4x12mm
Befestigen
Fasten
Oberseite
Top Side

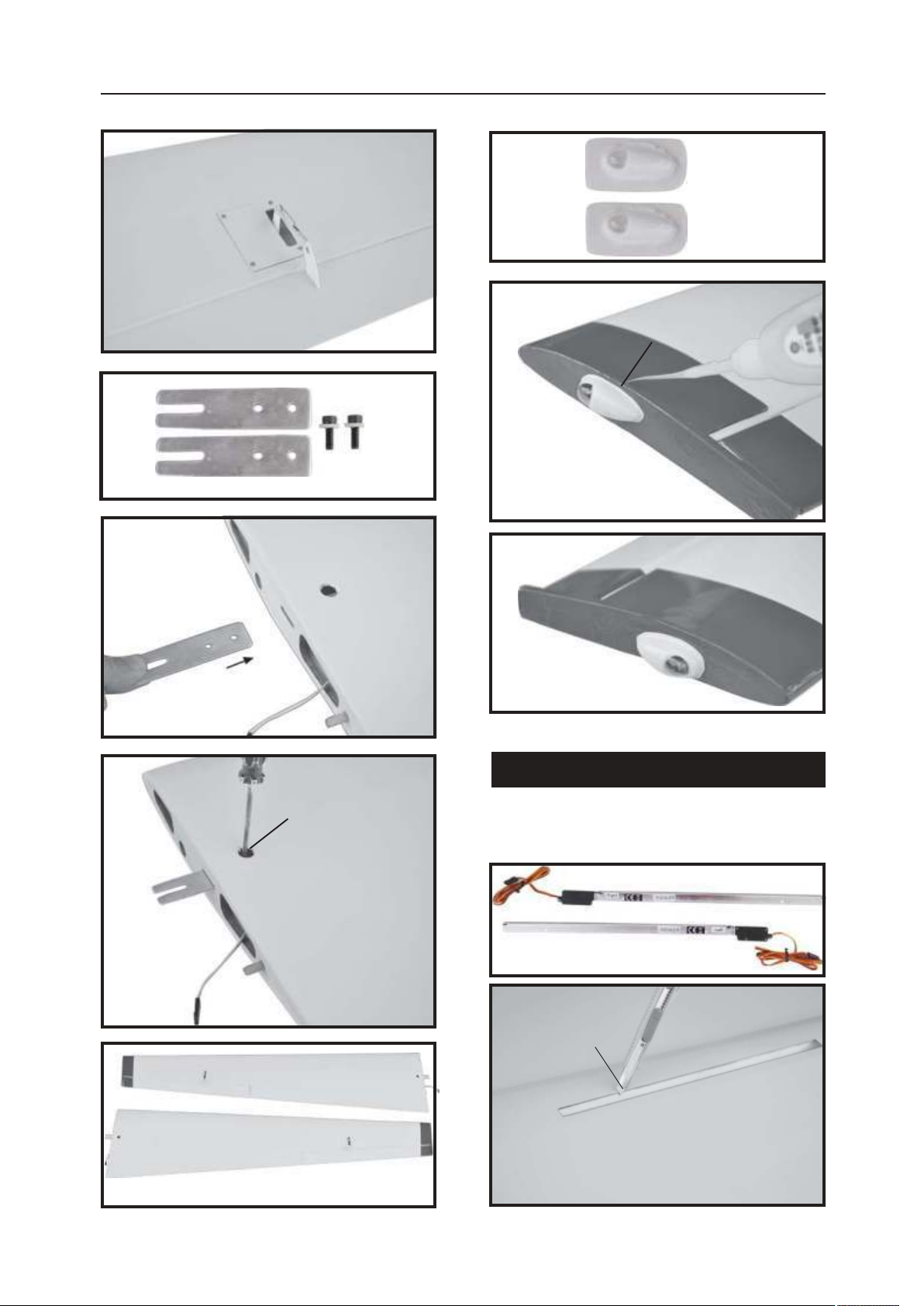

Einbau Störklappen / Electric Spoilers
(Seperat erhältlich / Available seperately)
Remove
covering.
Unterseite
Bottom Side
6
Page 7
C-FALKEManual / Anleitung
3x 15mm
Befestigen
Fasten

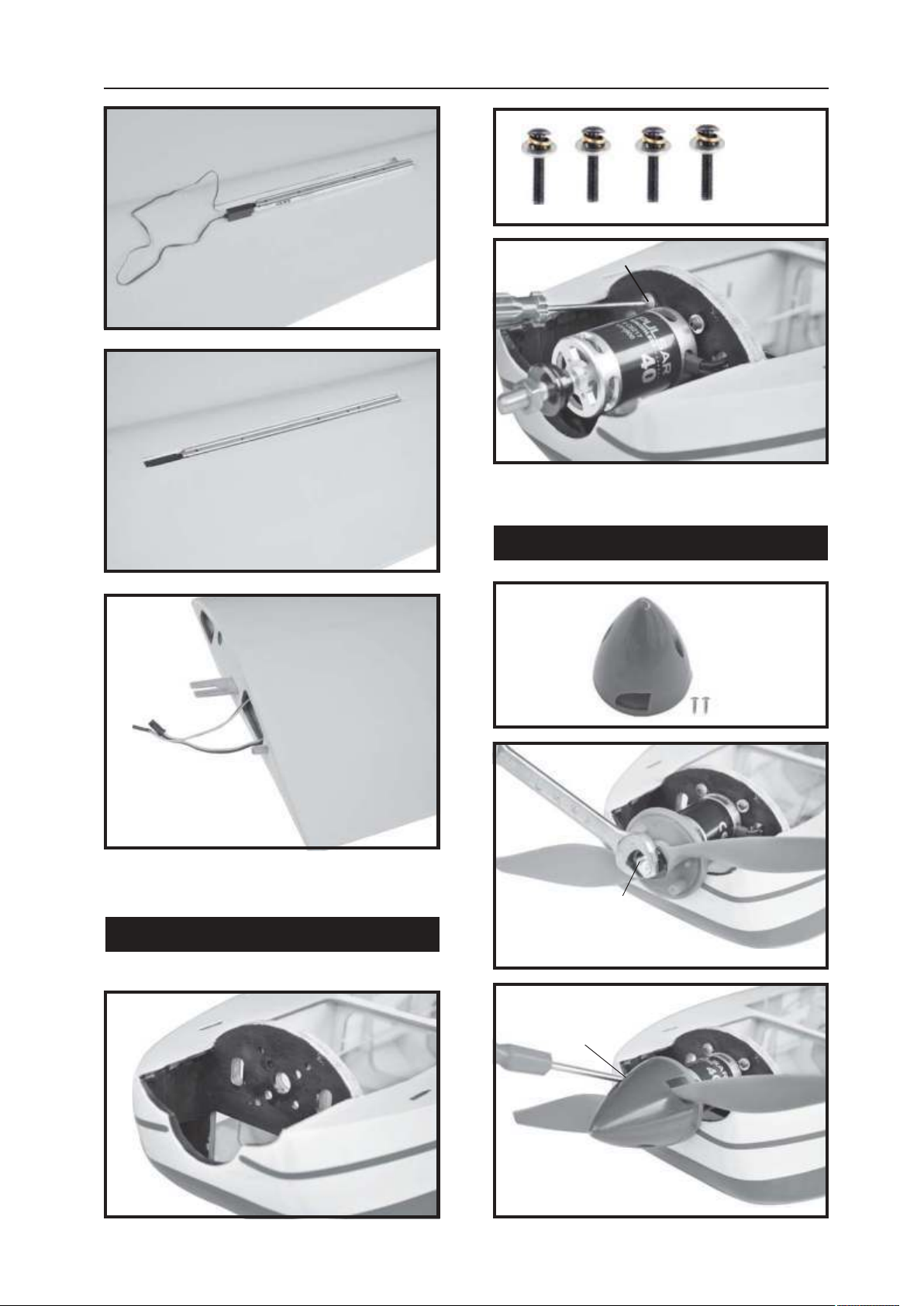

Motoreinbau / Motor installation
Spinner
3x12mm
Befestigen
Fasten
Befestigen
Fasten
7
Page 8
C-FALKEAnleitung / Manual
Zentrier Nadel
Hinge centered
Sekundenkleber
CA Glue

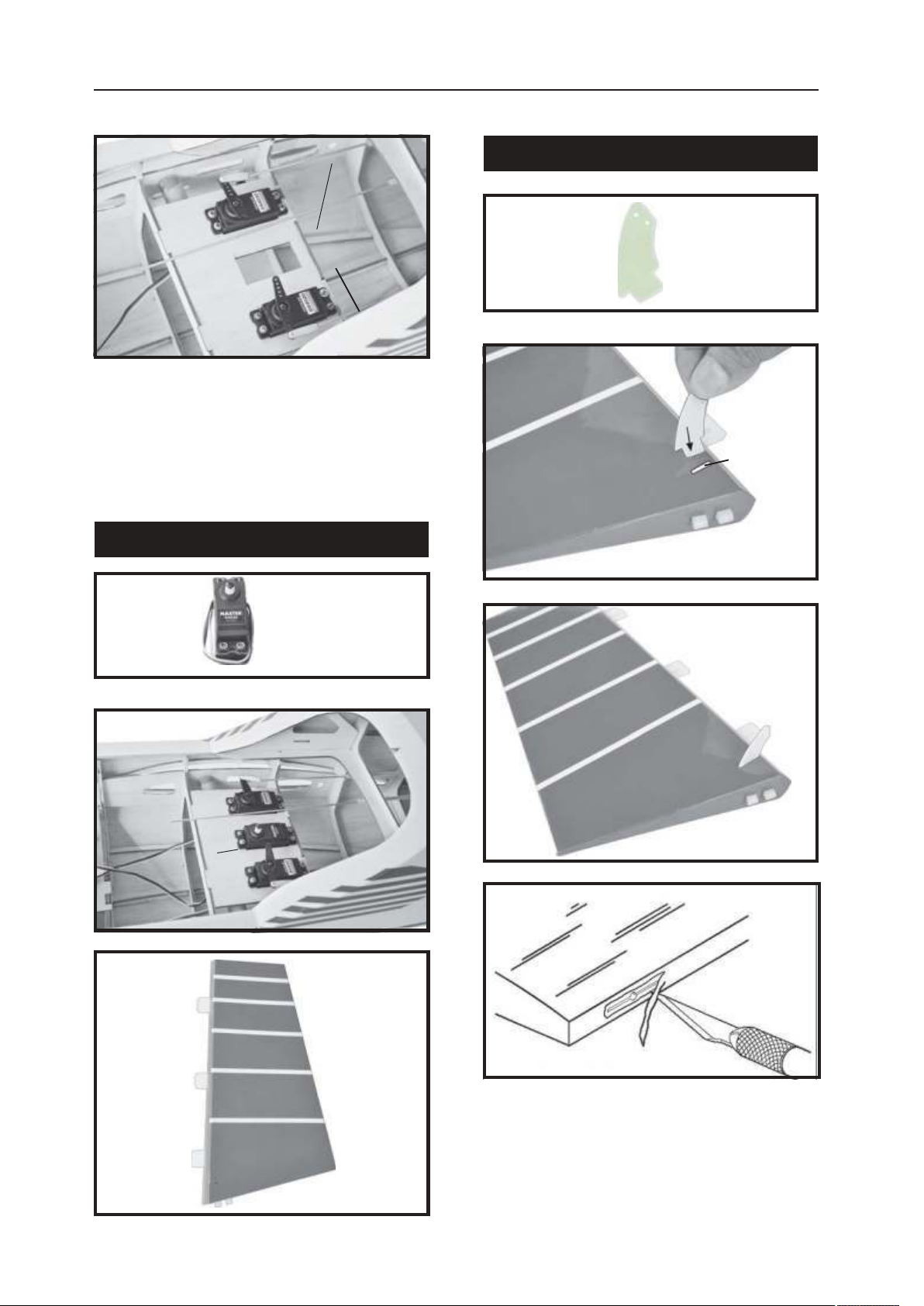

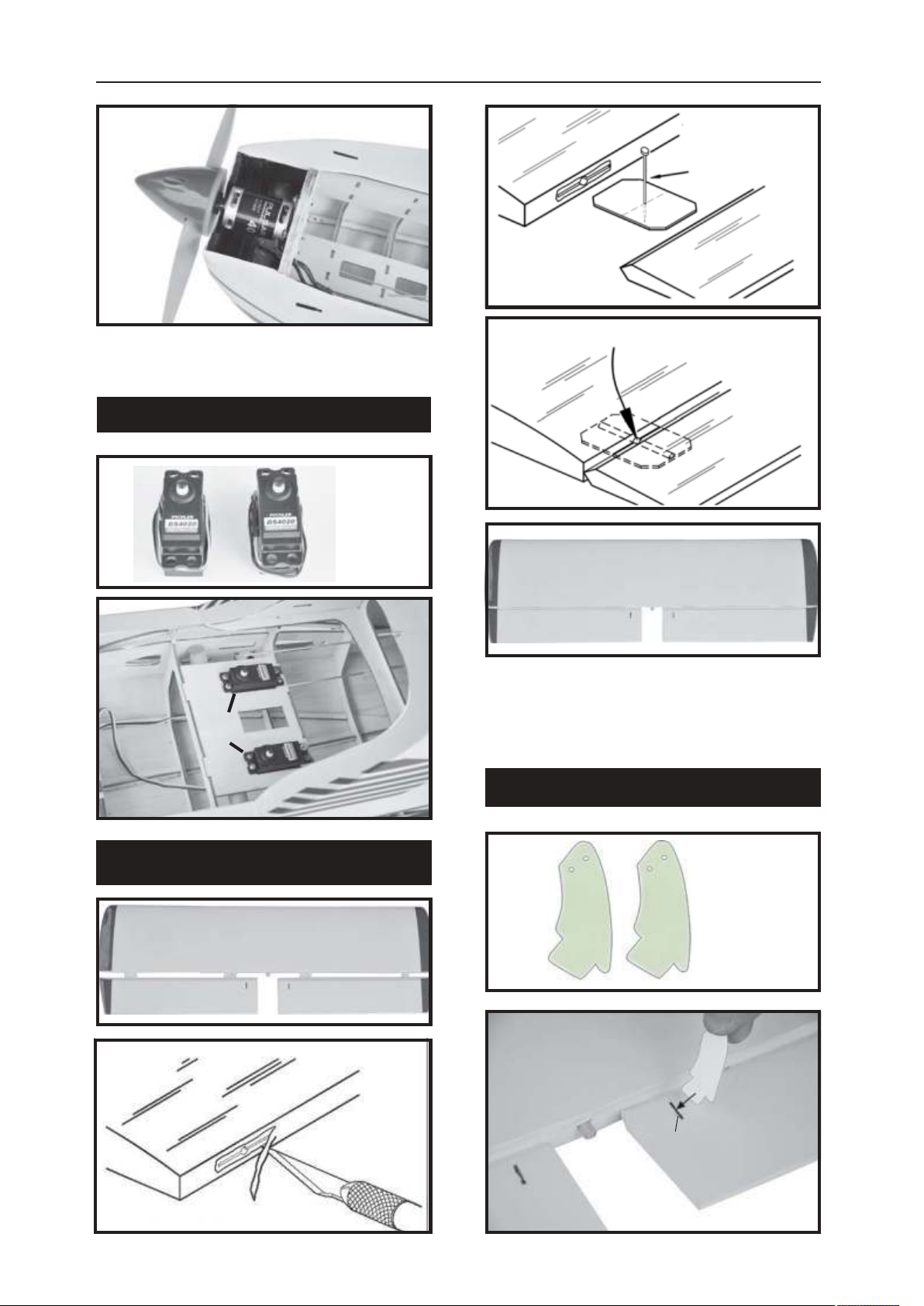

Servo Installation
Höhenruder Servos
Elevator Servos
Höhenruder Servos
Elevator Servos
Höhenruder / Horizontal stabilizer
Bottom side.
Unterseite
Bottom Side
Höhenruderanlenkung / Elevator linkage
Folie entfernen
Remove convering
5Min. Epoxy
AB Epoxy glue
8
Page 9
C-FALKEAnleitung / Manual

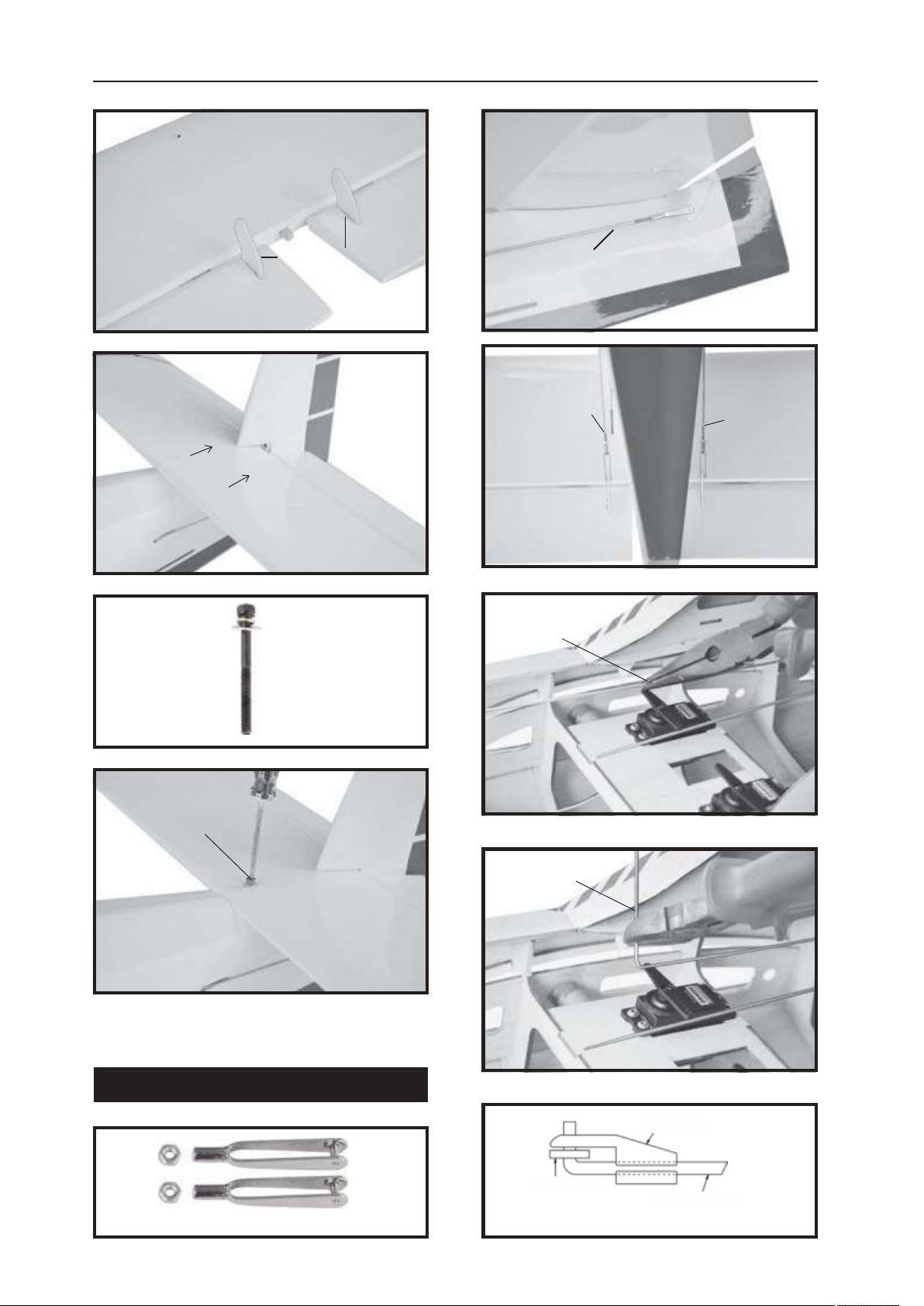

Höhenruder Anlenkung
Elevator horn.
4 x35 mm
Elevator pushrod.
Schubstange
Push Rod
Unterseite
Bottom Side
biegen
bend
Schubstange
Push Rod
Befestigen
Fasten
Schubstangen / Push Rods
M2
Kürzen
Cut
9
Page 10
C-FALKEAnleitung / Manual

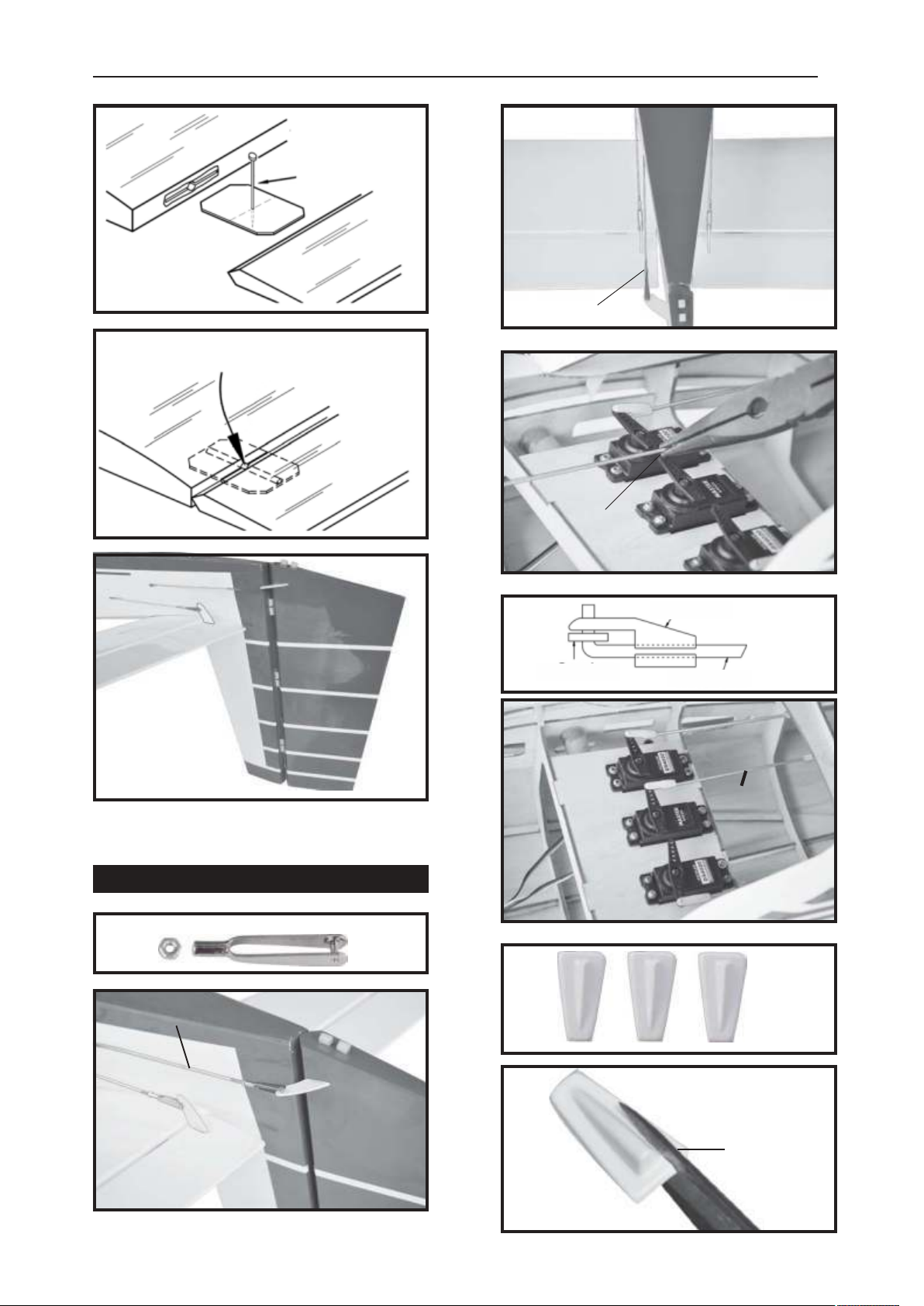

Seitenruder Anlenkung / Rudder linkage
Höhenruder Schubstangen
Elevator Pushrods
5Min.Epoxy
Seitenruder Servo / Rudder Servo
Rudder
servo
Folie entfernen
Remove convering
10
Page 11
C-FALKEAnleitung / Manual
Unterseite
Zentrier Nadel
Hinge centered
Sekundenkleber
CA Glue
Bottom side
Rudder pushrod.
Unterseite
Bottom side
Schubstange / Push Rod
bend 90
degree and
cut off
Rudder
pushrod.
M2
Rudder pushrod.
Schneiden
Cut
11
Page 12
C-FALKEAnleitung / Manual
Befestigen
Fasten
Sekundenkleber
CA Glue
Linke Seite
Left hand Side
Sekundenkleber
CA Glue

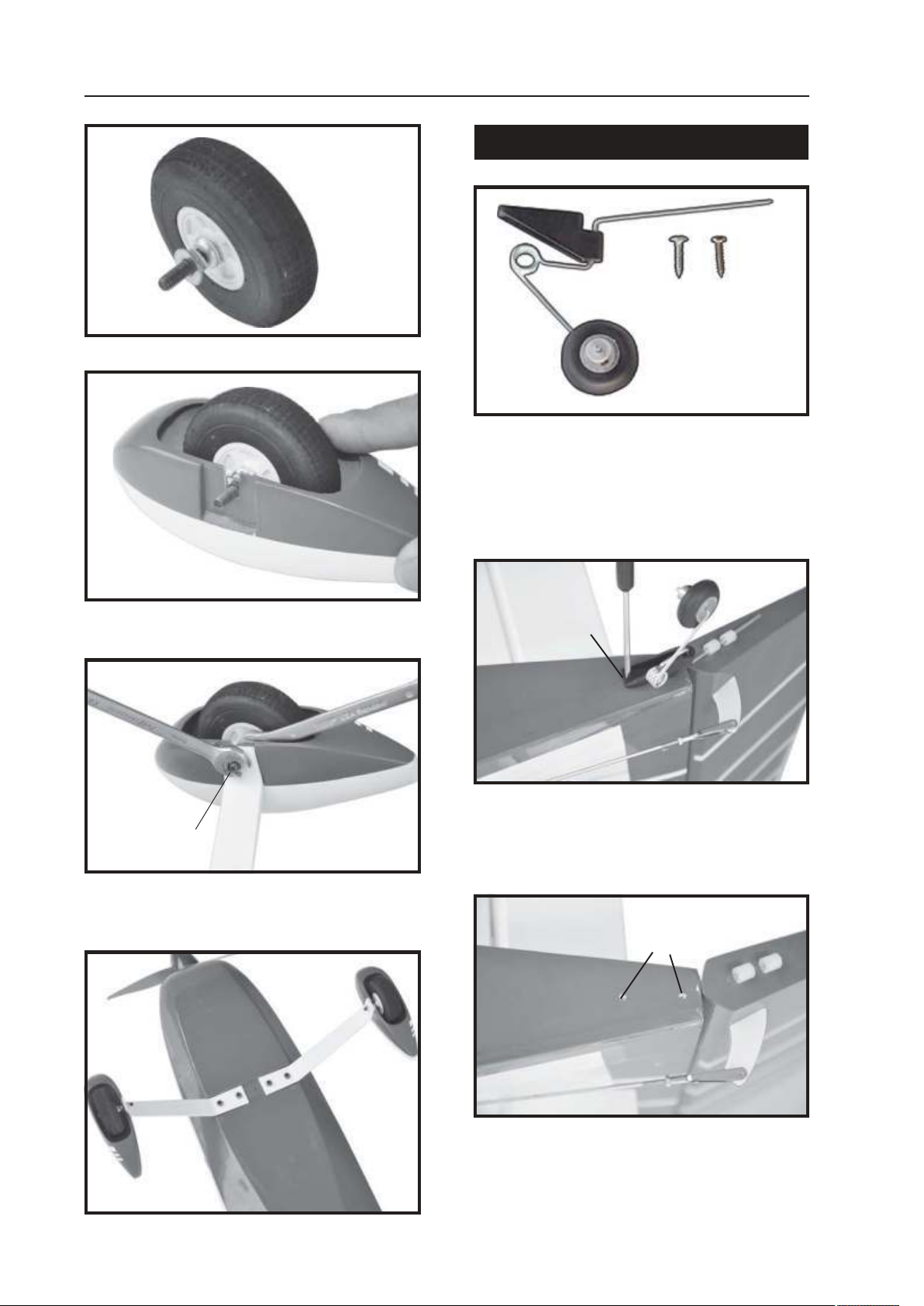

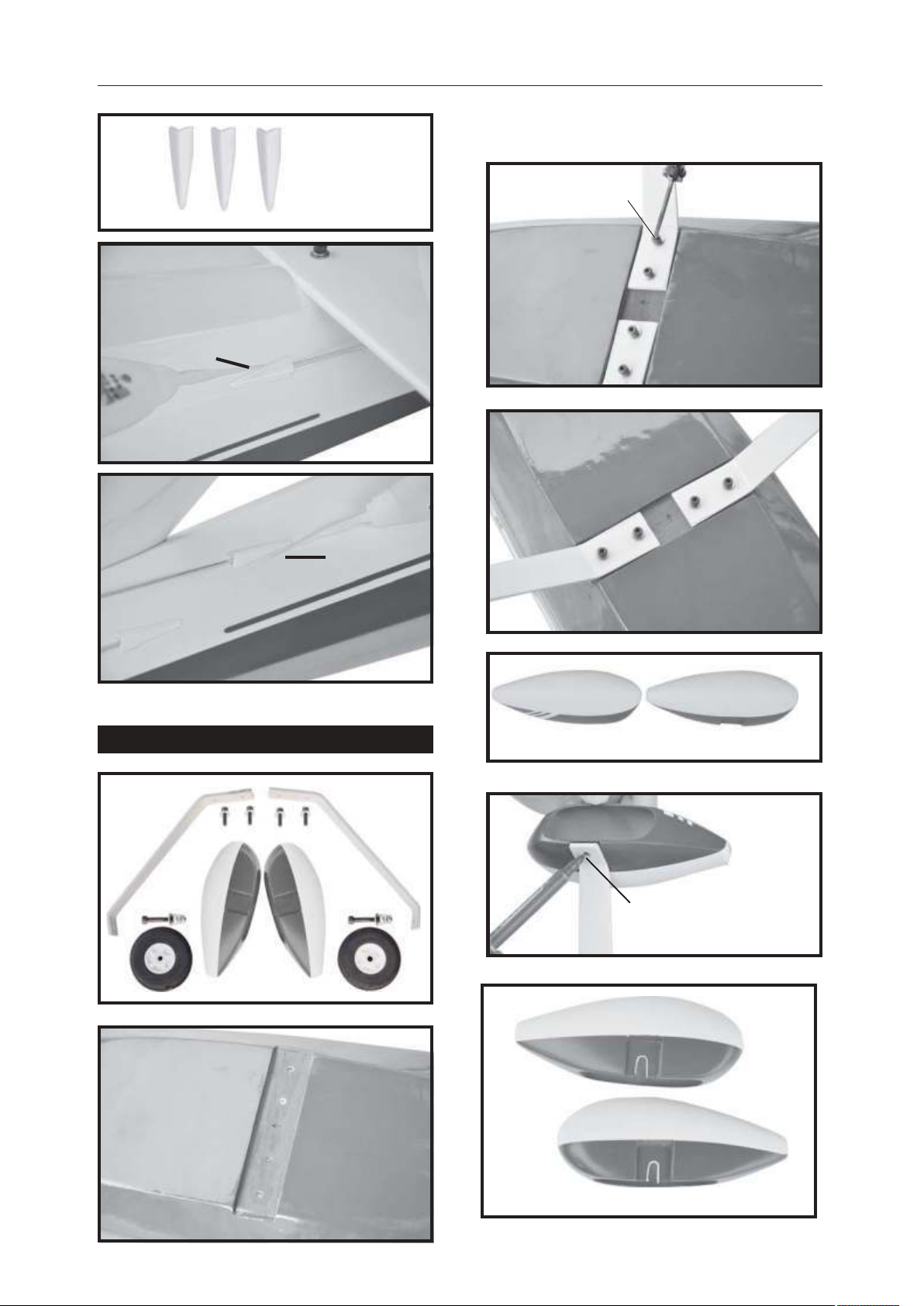

Hauptfahrwerk / Main Gear
4x15mm
5x40mm
Rechte Seite
Right hand side
Radschuhe
Wheel Pants
5x40mm
Markierung anbringen
Mark Point
12
Page 13
C-FALKEAnleitung / Manual

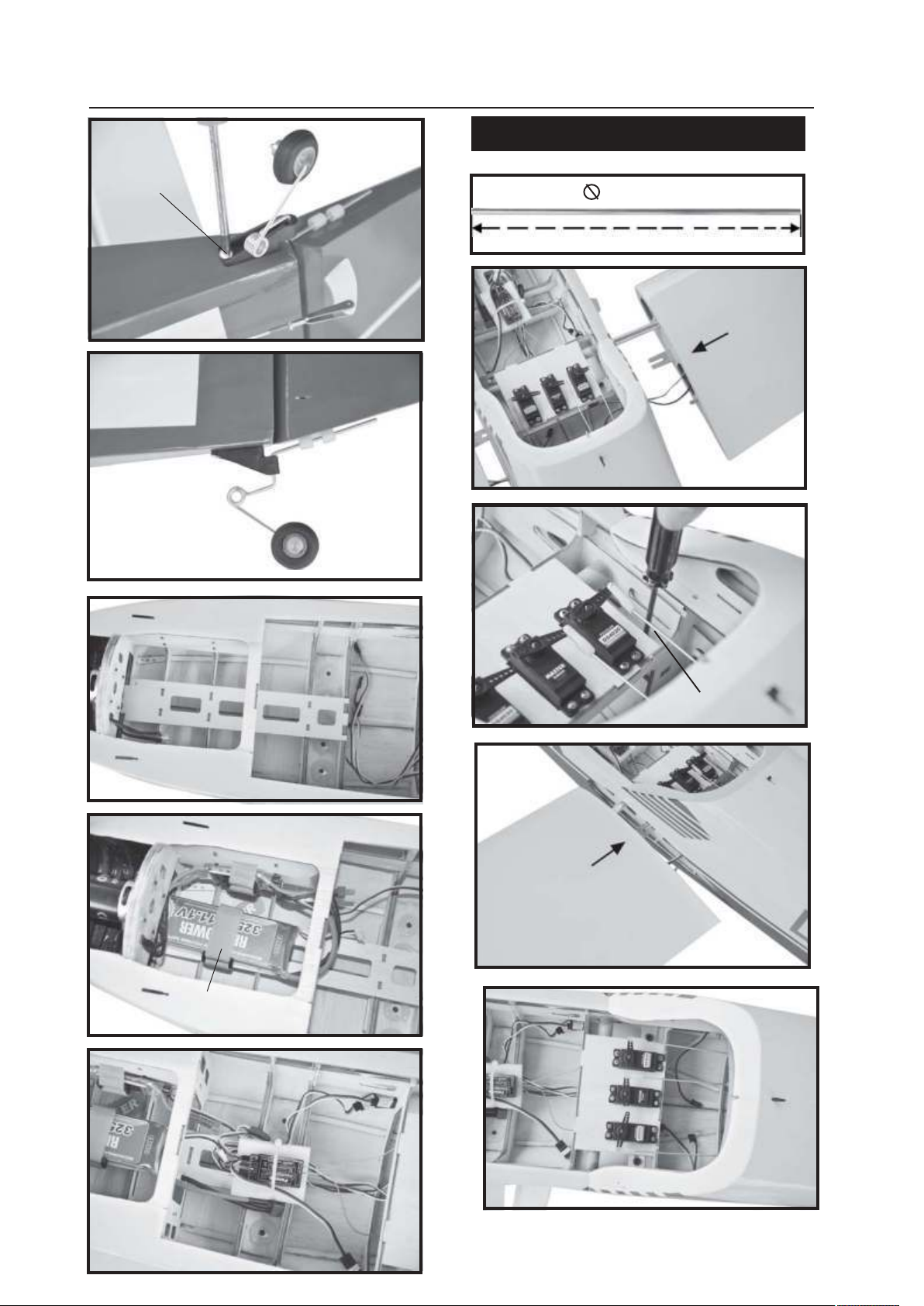

Spornfahrwerk / Tail Gear
3x12mm.
Befestigen
Fasten
Repeat the process for the other wheel.
Markierung
anbringen
Mark point
2mm Löcher bohren
Drill 2mm holes
Unterseite / Bottom Side
13
Page 14
C-FALKEAnleitung / Manual
Tragfläche / Main Wing
Befestigen
Fasten
Aluminium 12mm
648 mm
Akku
Battery
Befestigen
Fasten
14
Page 15
C-FALKEAnleitung / Manual

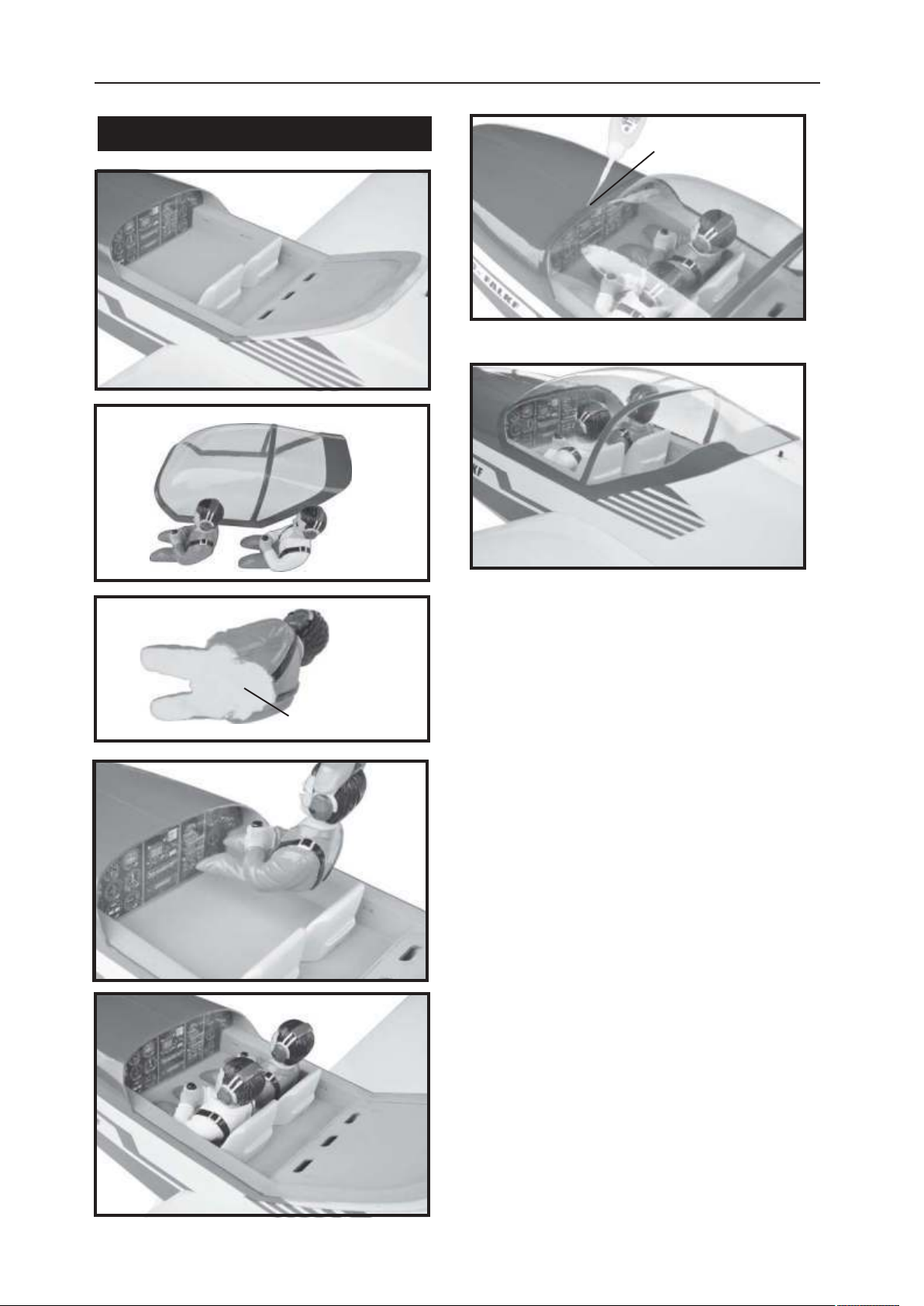

Cockpit
Sekundenkleber
CA Glue
5-Min Epoxy
AB Epoxy glue
15
Page 16
C-FALKEAnleitung / Manual
Wichtige Hinweise vor dem Flug
Sparen Sie nicht am Zubehör sondern folgen Sie unseren Empfehlungen damit Sie höchstmöglichen
Flugspaß aus Ihrem C-Falken herausholen können. Wir haben uns sehr viel Mühe damit gemacht,
für Sie die richtigen Zubehörkomponenten zu „erfliegen“.
Stellgenaue Digitalservos wie unser DS6020 wirken sich absolut positiv auf das Flugverhalten aus.
Billigservos sollten ein absolutes Tabu sein.
Sie können das Modell mit einem 11,1V oder 14,8V LiPo Akku fliegen. Je kleiner der Akku, umso mehr
Ballast werden Sie vorne benötigen, um den Schwerpunkt zu erreichen. LEMONRC oder RED POWER
LiPo Akkus sind in jeder Hinsicht die beste Wahl. Obwohl wir einen starrer Propeller für dieses Modell
vorsehen, werden Sie von den ausgezeichneten Gleit- und Thermikeigenschaften begeistert sein.
Die elektrischen Störklappen ermöglichen Ihnen punktgenaue Landungen und sorgen dafür dass Sie
das Modell auch bei Thermik wieder „runter“ bekommen. Den letzten Schliff erhält der C-Falke mit dem
LED Beleuchtungssatz der als Sonderzubehör lieferbar ist.
Und mit dem paßgenauen DeLuxe Schutztaschenset ist Ihr Modell während dem Transport oder zur
Aufbewahrung bestens geschützt.

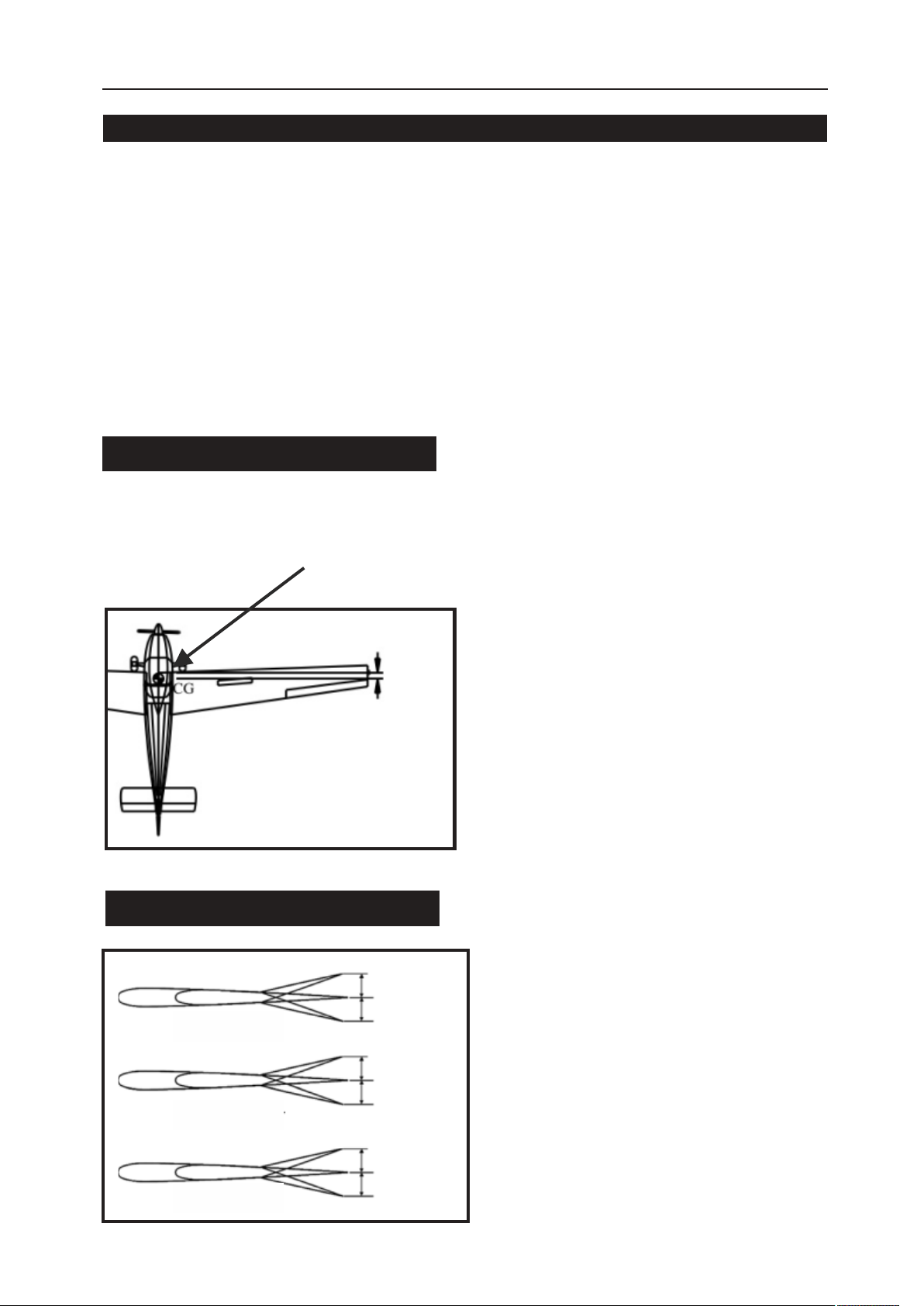

Schwerpunkt / Center of Gravity
Der ideale Schwerpunkt befindet sich 55mm
von der Nasenleiste aus nach hinten gemessen,
und zwar von dem Punkt aus gemessen,
an dem die Tragfläche auf den Rumpf trifft!
55mm
Ruderausschläge / Control Throws
The ideal Center of Gravitiy (CG) is located 55mm
behind the ledingt edge where the fuselage meets
the wing panel!
16
Querruder
Aileron
Seitenruder
Rudder
Höhenruder
Elevator
25
mm
mm
20
mm
40
mm
40
mm 20
mm 20
