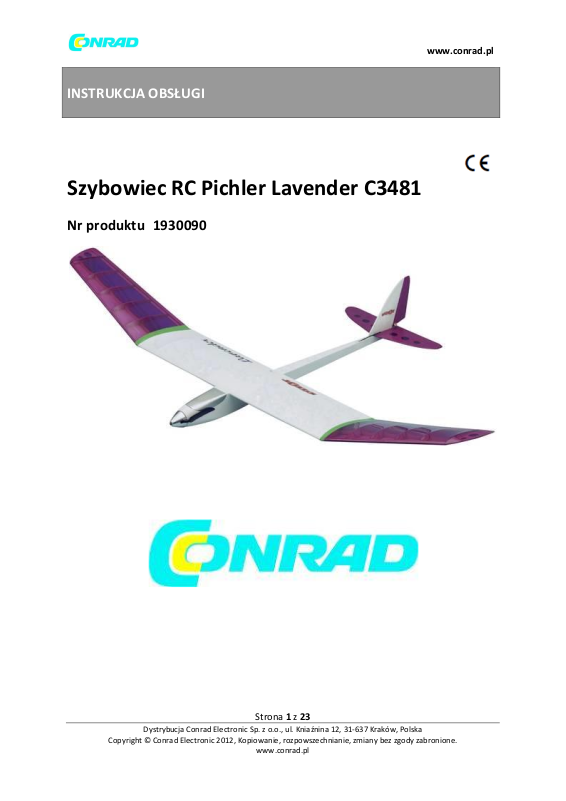

INSTRUKCJA OBSŁUGI
Szybowiec RC Pichler Lavender C3481
Nr produktu 1930090
Strona 1 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
bok@conrad.pl
801 005 133* (12) 622 98 00
(12) 622 98 10
b2b@conrad.pl
(12) 622 98 22
(12) 622 98 10
Wstęp
Szanowni Państwo
Dziękujemy za zakup tego produktu. Produkt jest zgodny z obowiązującymi
wymogami krajowymi i europejskimi.
Aby utrzymać ten stan i zapewnić bezpieczną pracę, należy przestrzegać niniejszej
instrukcji obsługi! Podręcznik ten należy do tego produktu. Zawierają one ważne informacje dotyczące prawidłowego działania i obsługi. Należy brać pod uwagę zasady prawidłowej eksploatacji oraz obsługi, zwłaszcza, gdy oddajemy produkt osobom trzecim. Pamiętaj, aby przechowywać niniejszą instrukcję do wykorzystania w przyszłości!
Wszystkie nazwy firm i produktów są znakami towarowymi ich właścicieli.
Wszystkie prawa zastrzeżone
W razie jakichkolwiek pytań technicznych należy skontaktować się z nami pod
adresem/telefonem:
Klient indywidualny:
Klient biznesowy:
Strona 2 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
1 Szybowiec RC Pichler Lavender C3481
Wymiary
Długość całkowita 31,4 cala
Rozpiętość skrzydła 48,8 cala
Powierzchnia skrzydła 291,4 cala kwadratowego
Waga 8 9 uncji
Radio 3ch-2servo ESC
2 Lista części
A1.5x80x600mm Balsa (Cięta laserowodeska) 1
B1.5x80x600mm Balsa (Cięta laserowodeska) 1
C1.5x80x600mm Balsa (Cięta laserowodeska) 1
D1.5x80x600mm Balsa (Cięta laserowodeska) 1
I 2x80x600mm Balsa (Cięta laserowożebro) 2
F2x80x600mm Balsa (Cięta laserowoStatecznik.) 1
G2x80x600mm Balsa (Cięta laserowoStatecznik.) 1
H2x80x600mm Balsa (Cięta laserowoStatecznik.) 1
I3x80x600mm Balsa (Cięta laserowoogon) 1
J3x80x600mm Balsa (Cięta laserowoogon) 1
K2x80x300mm Sklejka ( cięta laserowo) 1
Sklejka 1x35x35mm (cięta laserowo) 1
M3mm Sklejka (cięta laserowo) 1
2X80X300mm Balsa deska 1
6mm Balsa L=310mm (krawędź czołowa skrzydła) 2
Balsa L=602mm (Centrum skrzydła L- Edge) 1
Strona 3 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
10mm trójkątna Balsa L=450mm 1
310590mm Świerk (listewka) 1
2.616mm Samogwintująca śruba 1
2mm drut L=40mm (kołek skrzydełkowy) 1
38mm Śruba (mocowanie silnika) 2
0.8mm drut L=550mm (popychacz steru) 1
0,8mm drut L=500mm (popychacz steru) 1
Plastikowa rurka I.D.=1.4mm L=500mm 2
3 Części składowe
Uwaga
Obrobione elementy drewniane i części na rysunku są zmontowane. Narzędzia,
kleje, pilniki itp. nie są elementami zestawu i należy dokupić je osobno.
Części zestawu należy wycinać pojedynczo tak aby uniknąć niepotrzebnego
bałaganu. ( w razie potrzeby można zapisać symbol części na jej powierzchni)
A1.5mm Balsa
B1.5mm Balsa
C1.5mm Balsa
Strona 4 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
D1.5mm Balsa
E2mm Balsa x2
F2mm Balsa
G2mm Balsa
H2mm Balsa
Strona 5 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

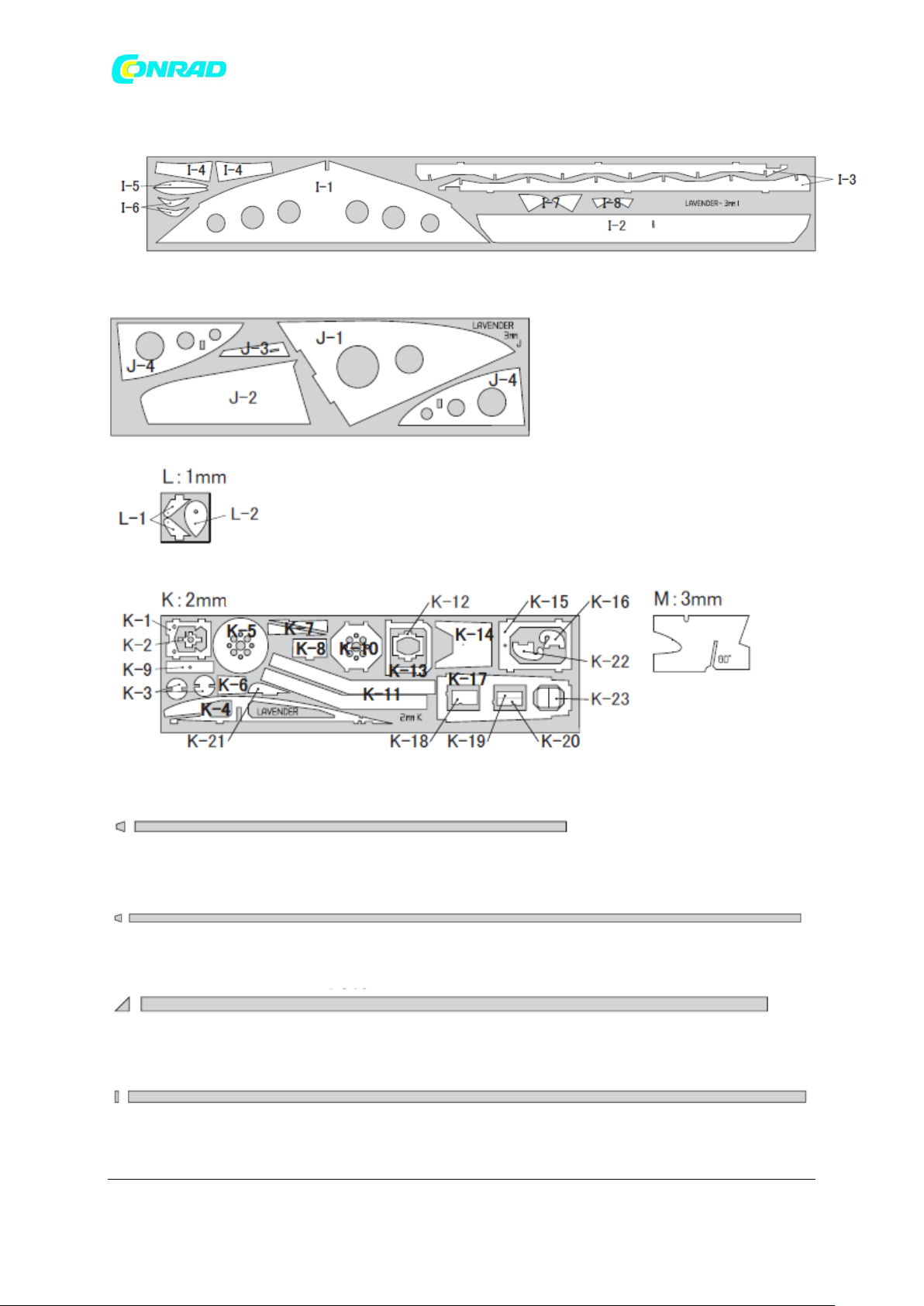

I3mm Balsa
J3mm Balsa
6310mm Balsa 2
6602mm Balsa
1010x450mm Balsa
10x3x590mm
Strona 6 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
4 Instrukcja złożenia
Połącz elementy widoczne na ilustracji używając kleju cyjanoakrylowego.
Obszar łuku zostanie później wycięty, więc nie należy umieszczać kleju w obszarze rowka oznaczonym strzałkami.
Strona 7 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Przyklej doubler na wierzchołku korpusu. Przyklej również doubler grodzi, jak pokazano na rysunku.
Zmontuj mocowanie serwomechanizmu. Wstaw K-1,K-2,K-12,K-13,K-15 i K-17 w rowki na boku i przyklej klejem cynoakrolowym.
Strona 8 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Włożyć K-8 do rowków grodzi i przykleić. Następnie przyklej K-14 na wierzchołek.
Przyklej F-3 na kadłubie.
Strona 9 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Przyklej G-3 do kadłubu.
Przykleić uchwyt silnika K-10 na koniec, jak pokazano na rysunku.
Strona 10 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Przyklej 4szt. 10x10 trójkątów balsy na górze i na dole nosa, jak pokazano na rysunku.
Część, która wystaje poza bezpiecznik. strona musi być oszlifowana zgodnie z krzywizną strony kadłuba dla górnego i dolnego trójkąta z balsy.
Strona 11 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

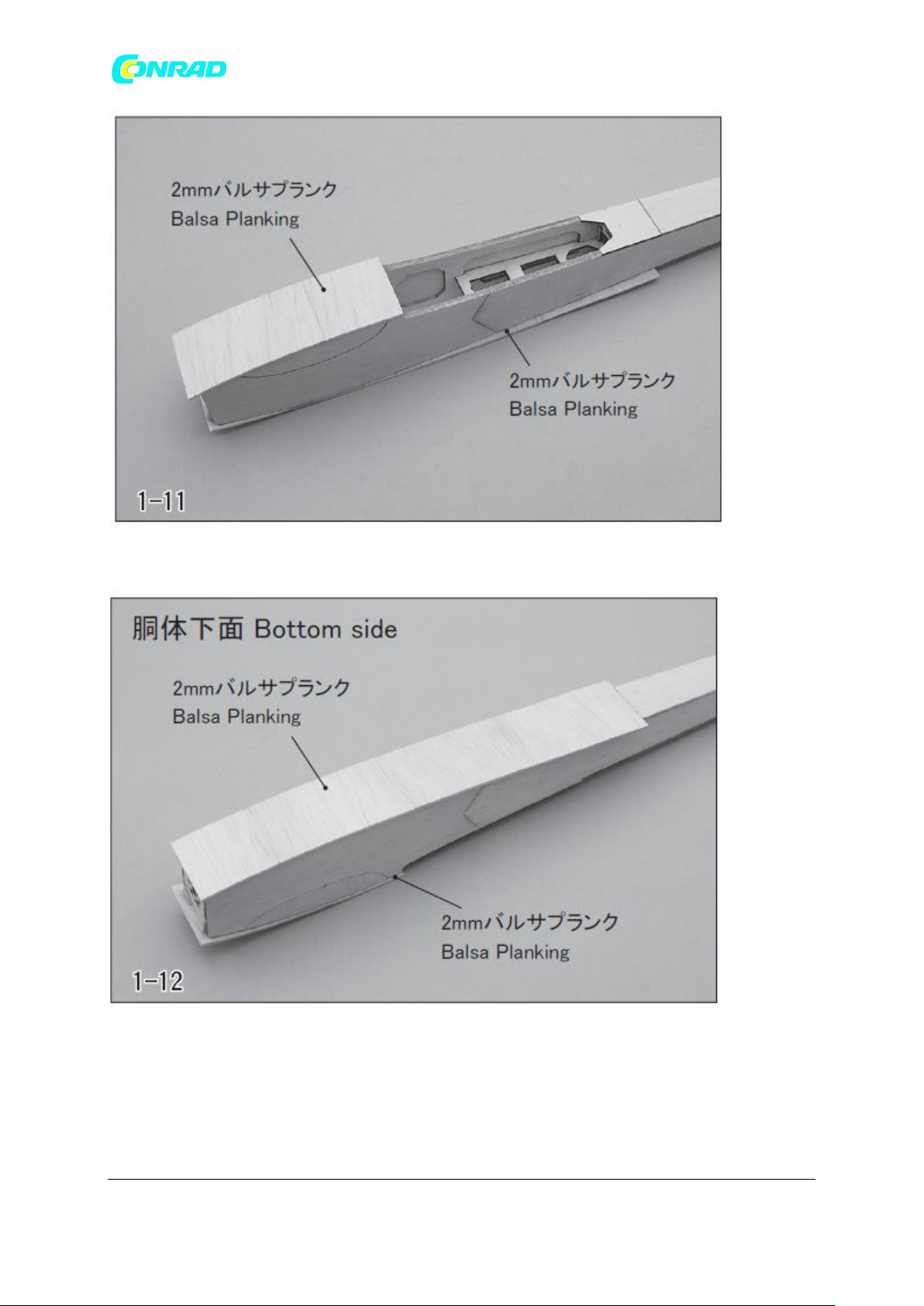

Przyklej deskę balsy 2 mm na górze i na dole, tak jak pokazano powyżej.
Przyklej deskę balsy 2 mm na górze i na dole, tak jak pokazano powyżej.
Strona 12 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

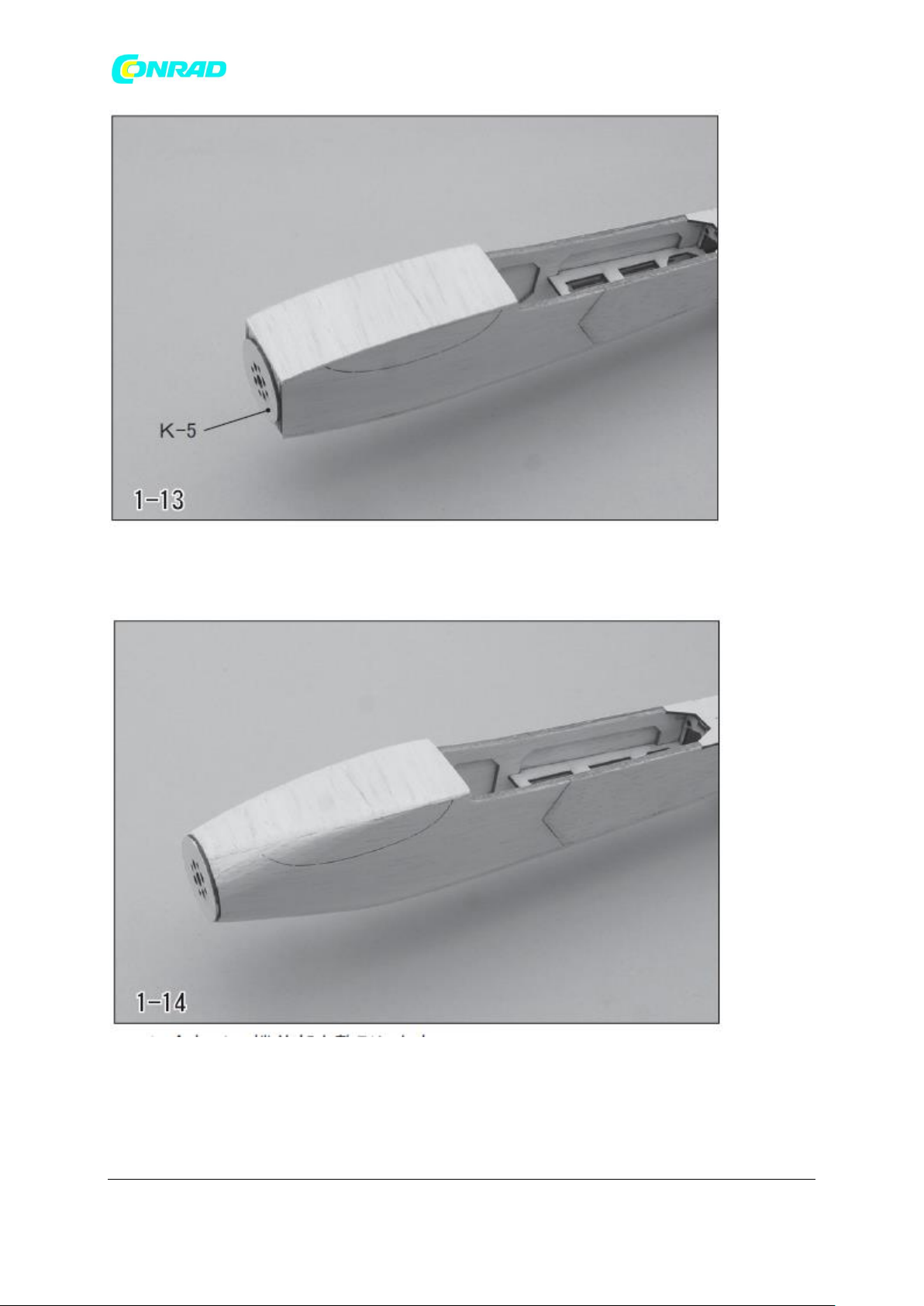

Ostrożnie odciąć nadmiar balsy od przodu, tak aby płaszczyzna pozostała płaska, aż do zrównania z powierzchnią. K-10. Przyklej przedni profil K-5 na miejscu, dopasowując otwory.
Ostrożnie ukształtować obszar nosa, aby pasował do mocowania silnika jak pokazano na
zdjęciu.
Strona 13 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

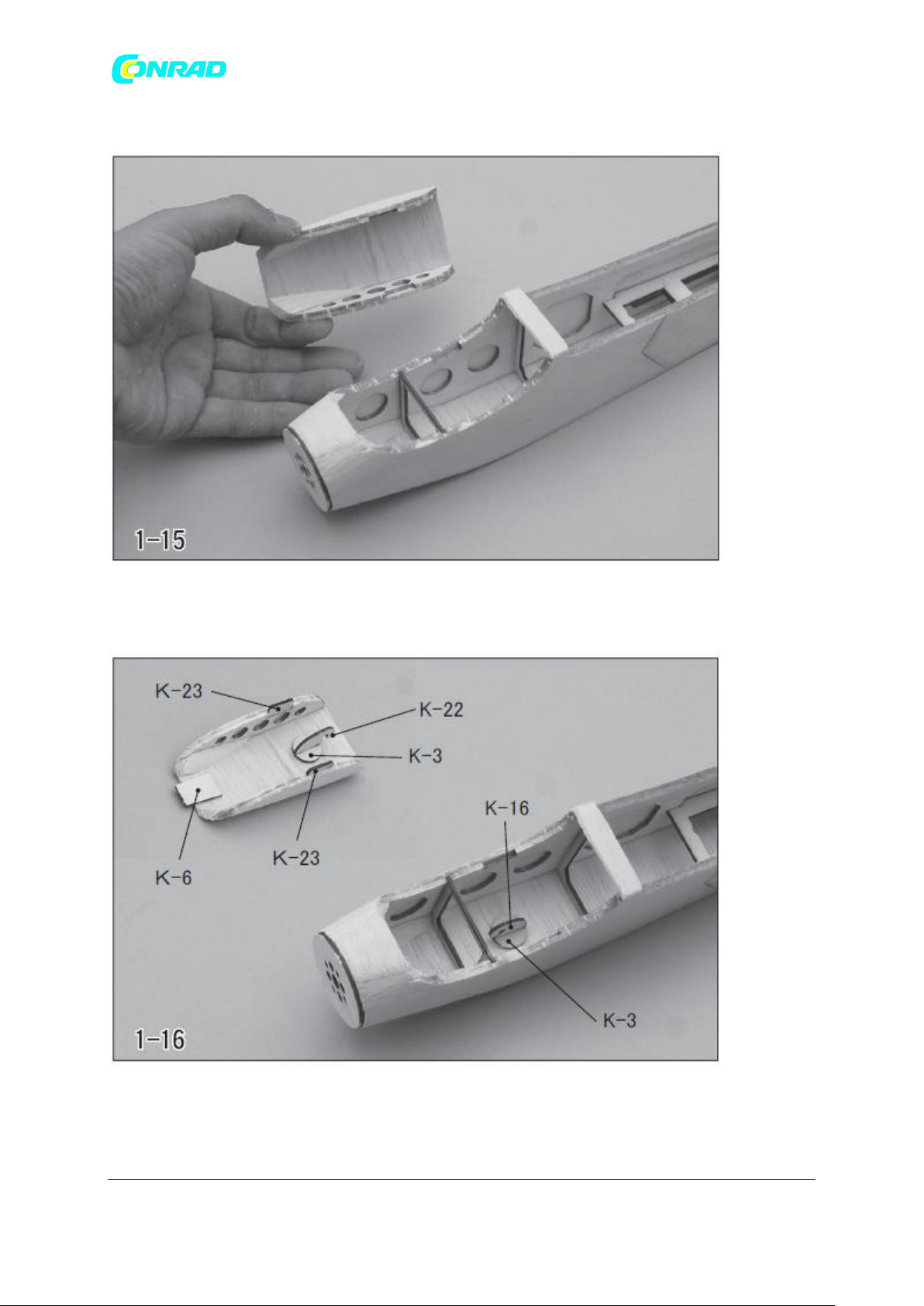

Szlifuj do zaokrąglenia krawędzi czaszy jak wyżej. Ostrożnie obetnij czaszę wzdłuż linii wycięcia kadłuba.
Przyklej klapkę na osłonę po przyklejeniu folii. Zamontuj również pętlę do gumki do elementów mocujących osłonę.
Strona 14 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Przyklej poślizg na spodzie kadłuba.
Zmontować centralne żebro z K-7 (2 szt.), E-1 (2 szt.) i K-4.
Strona 15 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

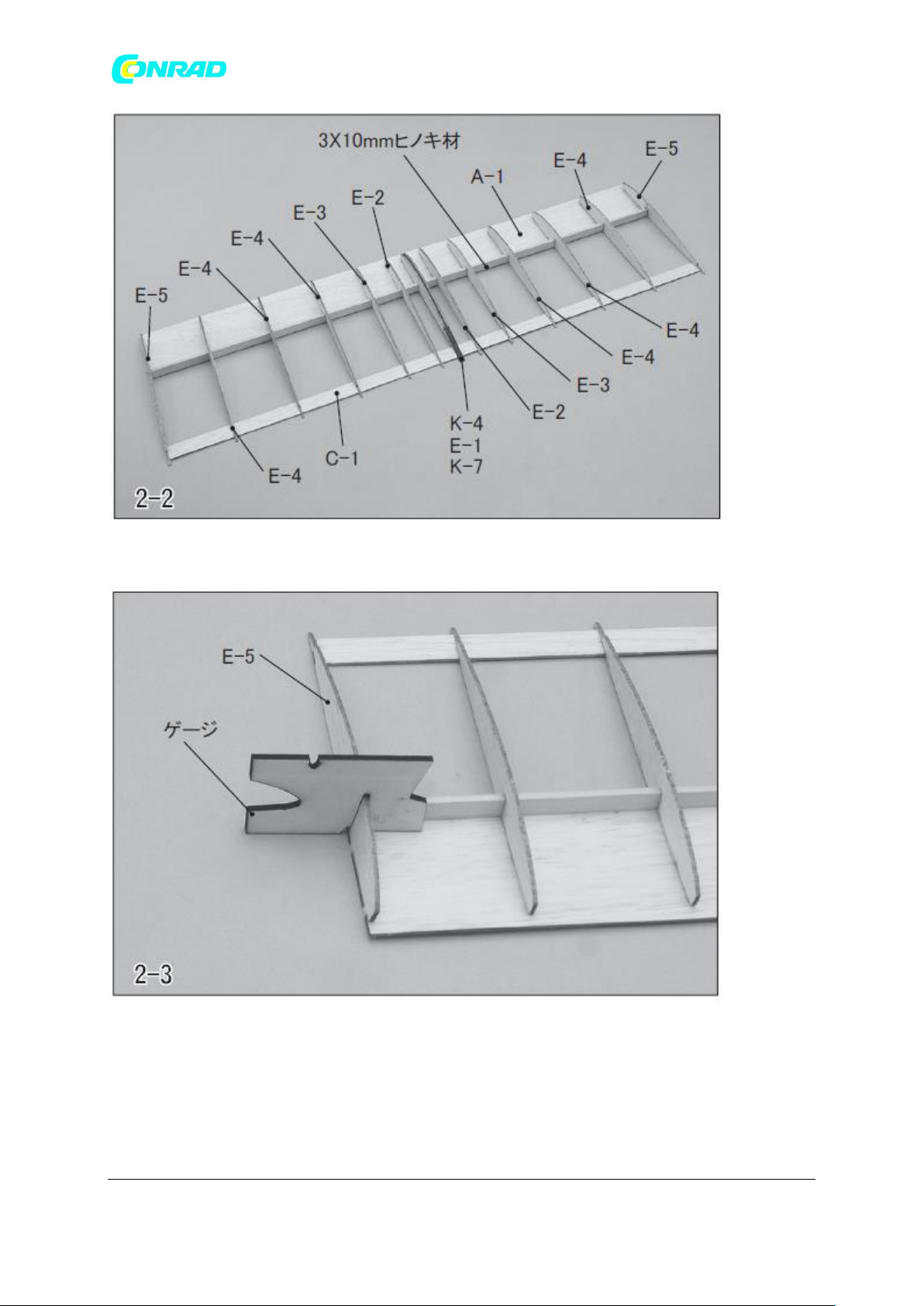

Przyklej świerkową iglicę na A-1. Umieść żebra w otworach A-1 i C-1, a następnie przyklej je.
Przyklej żebro E-5 pod kątem 80 stopni, używając przyrządu pomiarowego M, jak pokazano
na rysunku.
Strona 16 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Przyklej krawędź czołową na miejscu.
Przykleić górną deskę C-2 na miejscu.
Strona 17 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

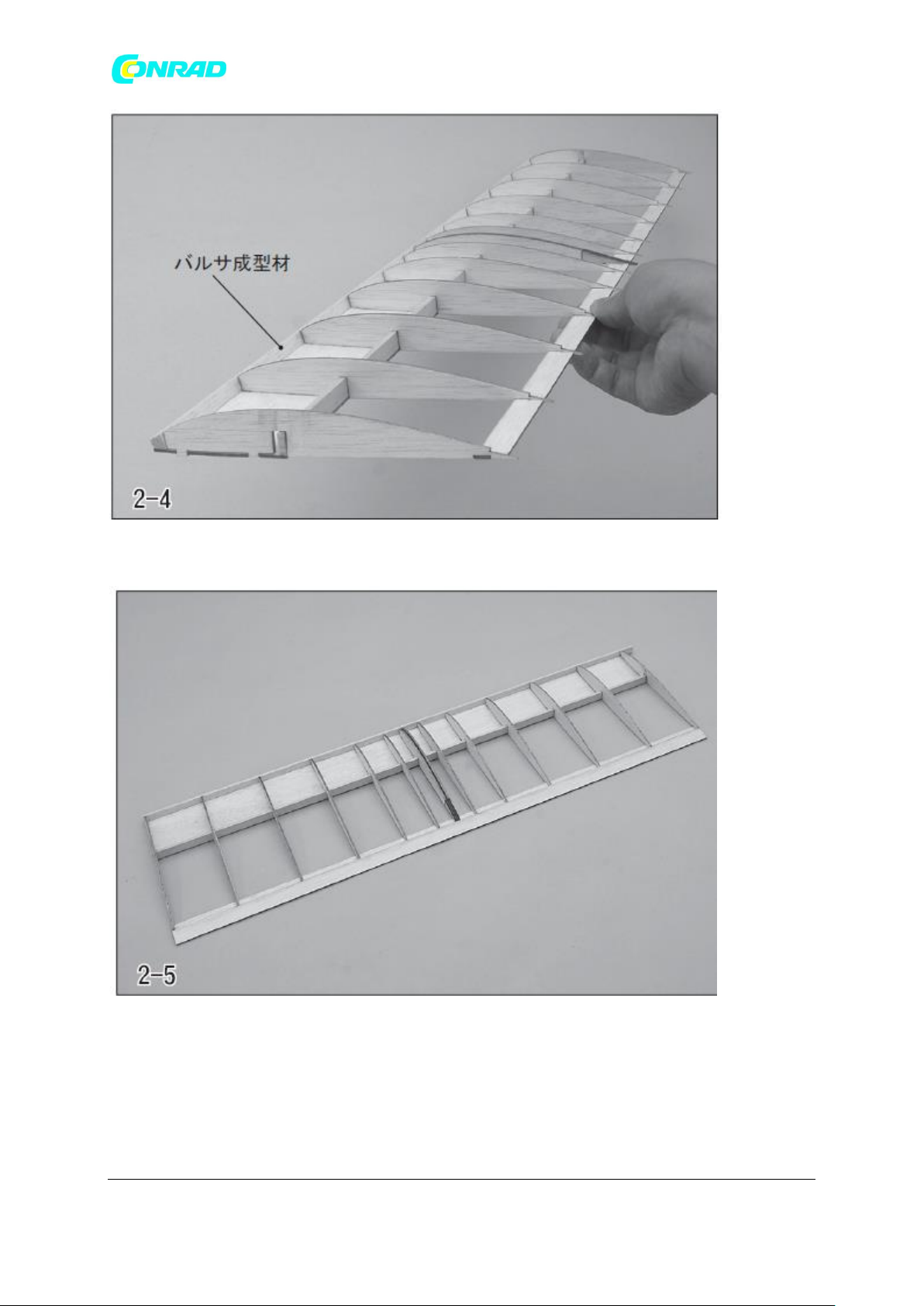

Przymocuj dół środkowego skrzydła używając B-1 i B-4.
Osadzić górne środkowe skrzydło używając B-2,D-1 i D-3.Przyklej I-4 na dźwigar.
Strona 18 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Używaj wyżej wymienionych części do montażu H. Ostrożnie wyszlifuj krawędzie spływu
statecznika.
Do montażu płytek V. należy stosować wyżej wymienione części. Ostrożnie przeszlifuj krawędzie spływu steru.
Strona 19 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

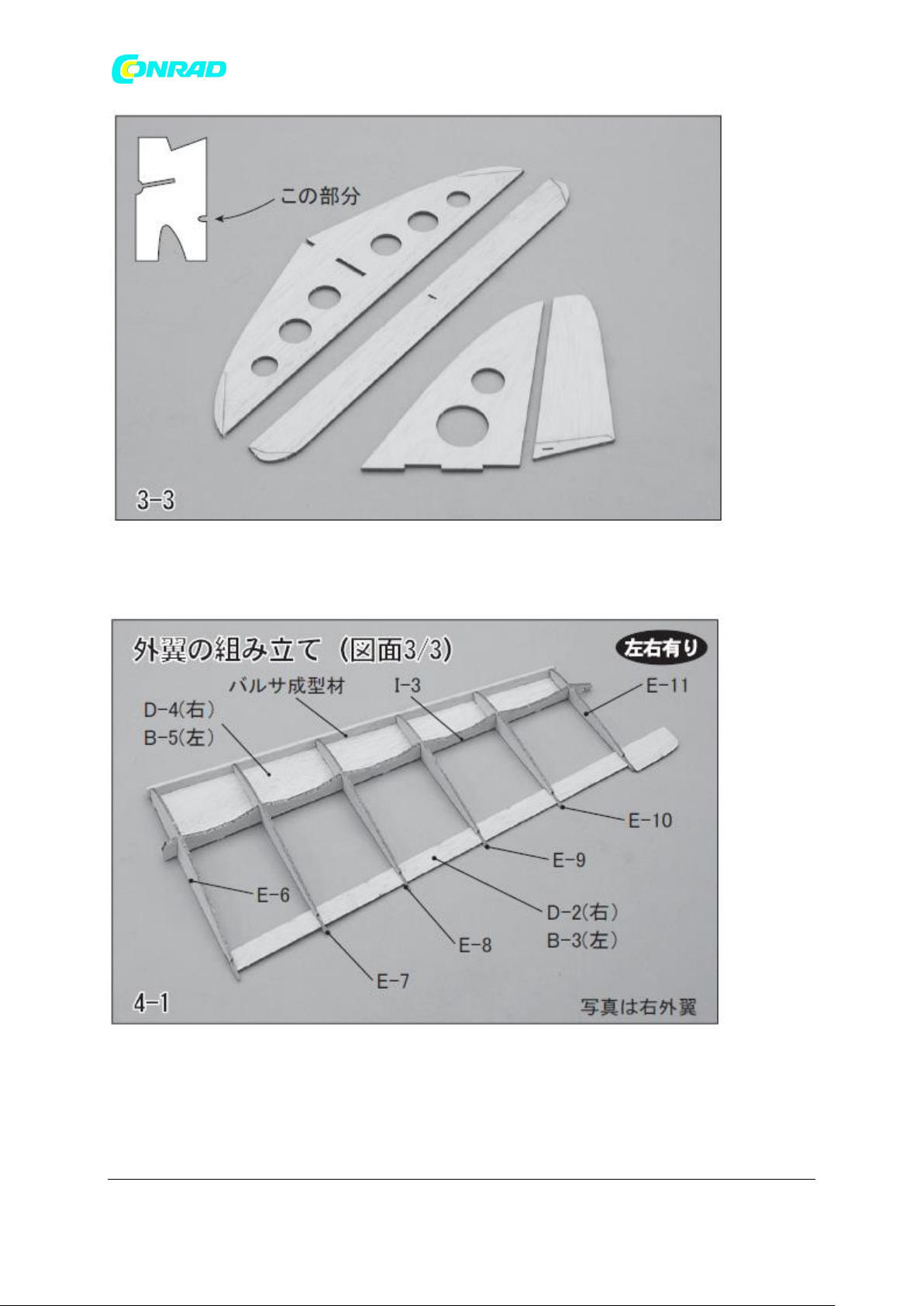

Po zmontowaniu starannie uformować krawędź prowadzącą stateczników tak, aby pasowała do kształtu wzornika M.
E-6-11 osadzony jest w rowku drzewca I-3. Przyklej je do D-4 i D-2. Krawędź czołową przykleić na pozycję zgodnie z rysunkiem.
Strona 20 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

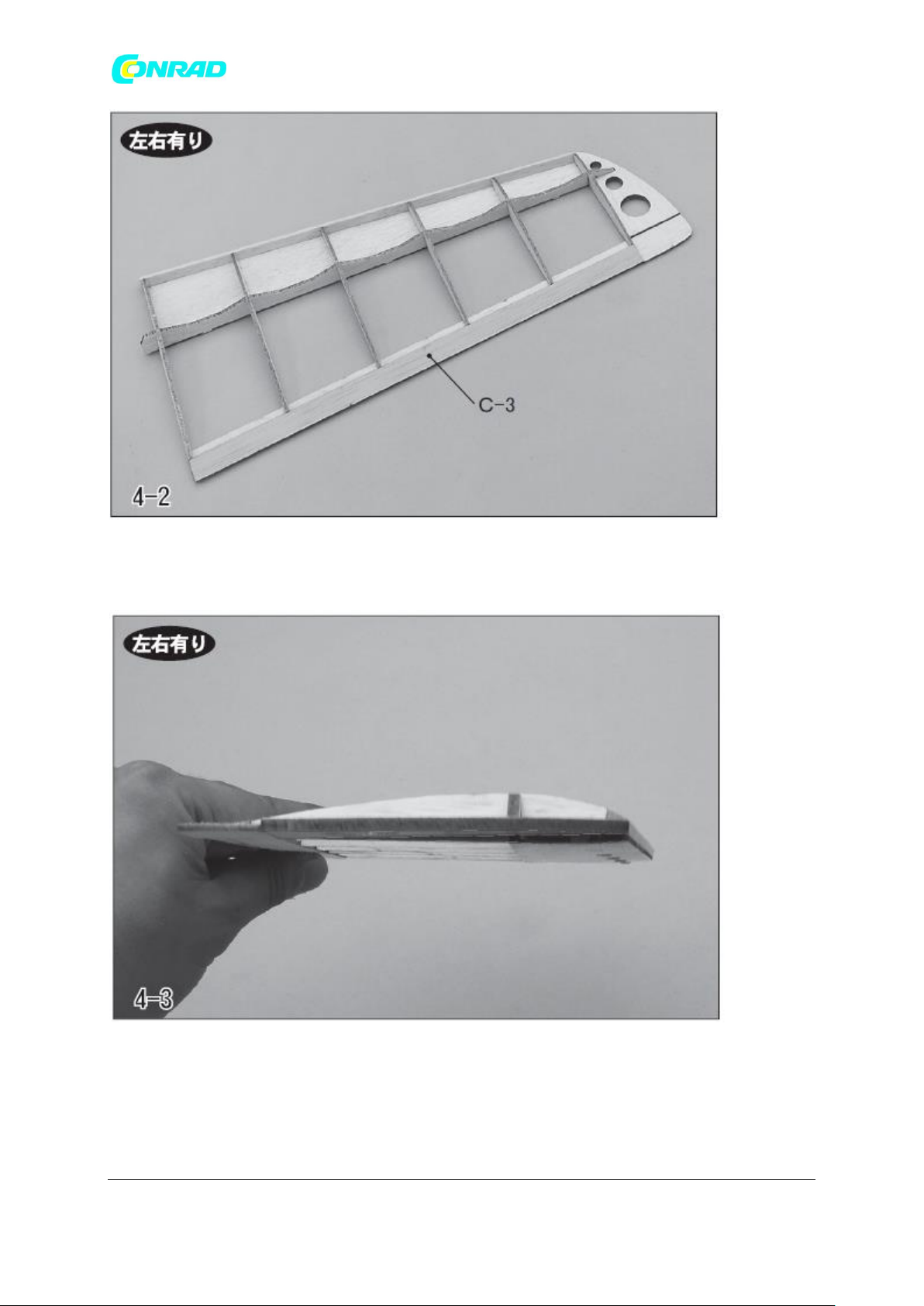

Przyklej górną deskę krawędzi spływu C-3. Przyklej również końcówkę skrzydła J-4, jak pokazano na rysunku.
Końcówka skrzydła unieś trochę wyżej na krawędzi czołowej, jak pokazano na rysunku.
Strona 21 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Przyklej blok końcówki i wzmocnienie końcówki
Ukształtować krawędź czołową tak, aby pasowała do wzornika.
Strona 22 z 23
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

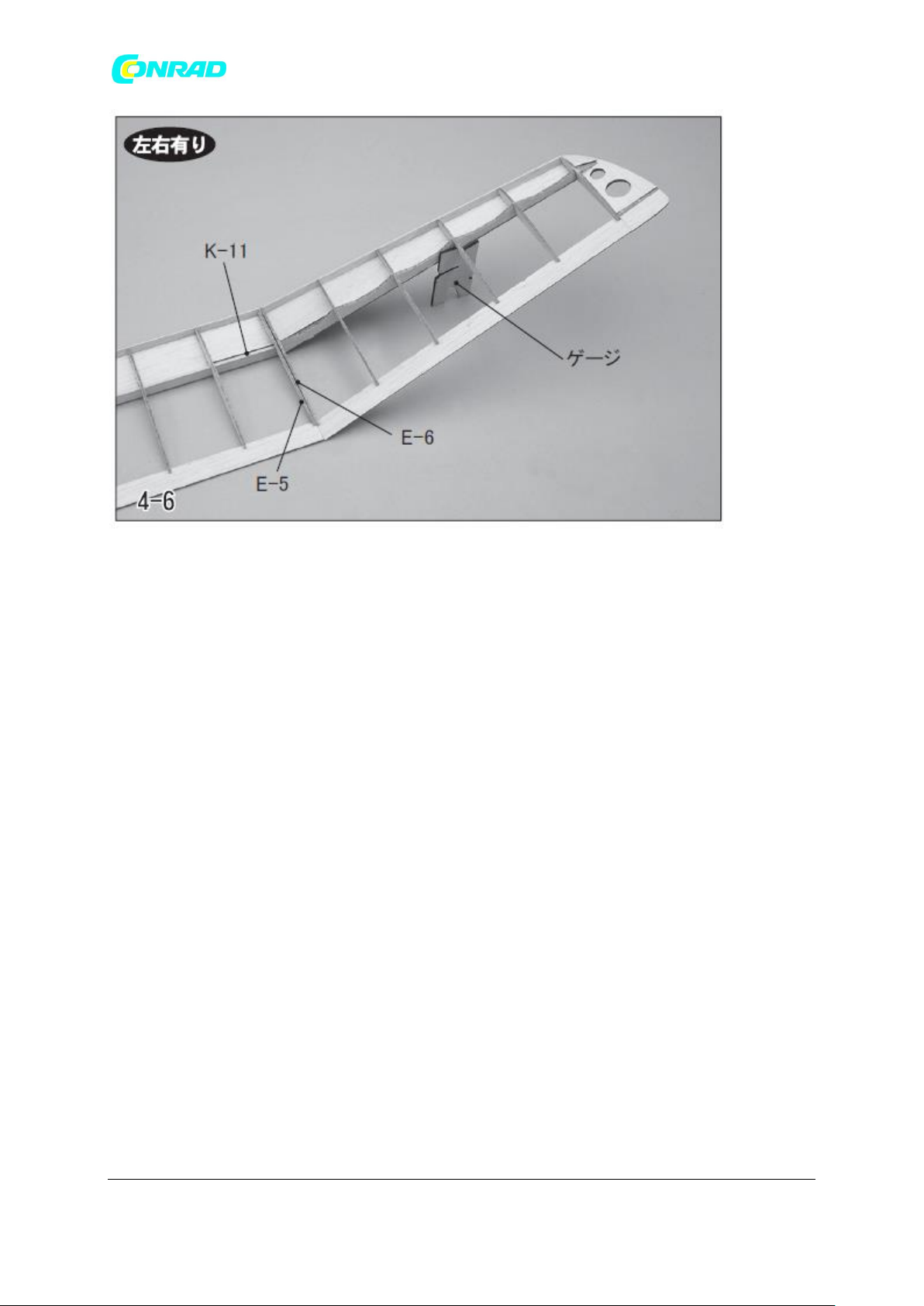

Dołącz do środka skrzydła i końcówki używając łącznika K-11.
