INSTRUKCJA OBSŁUGI
Wyłącznik pływakowy PIC PLS-031B6 PP
Nr produktu 506979
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 1 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl

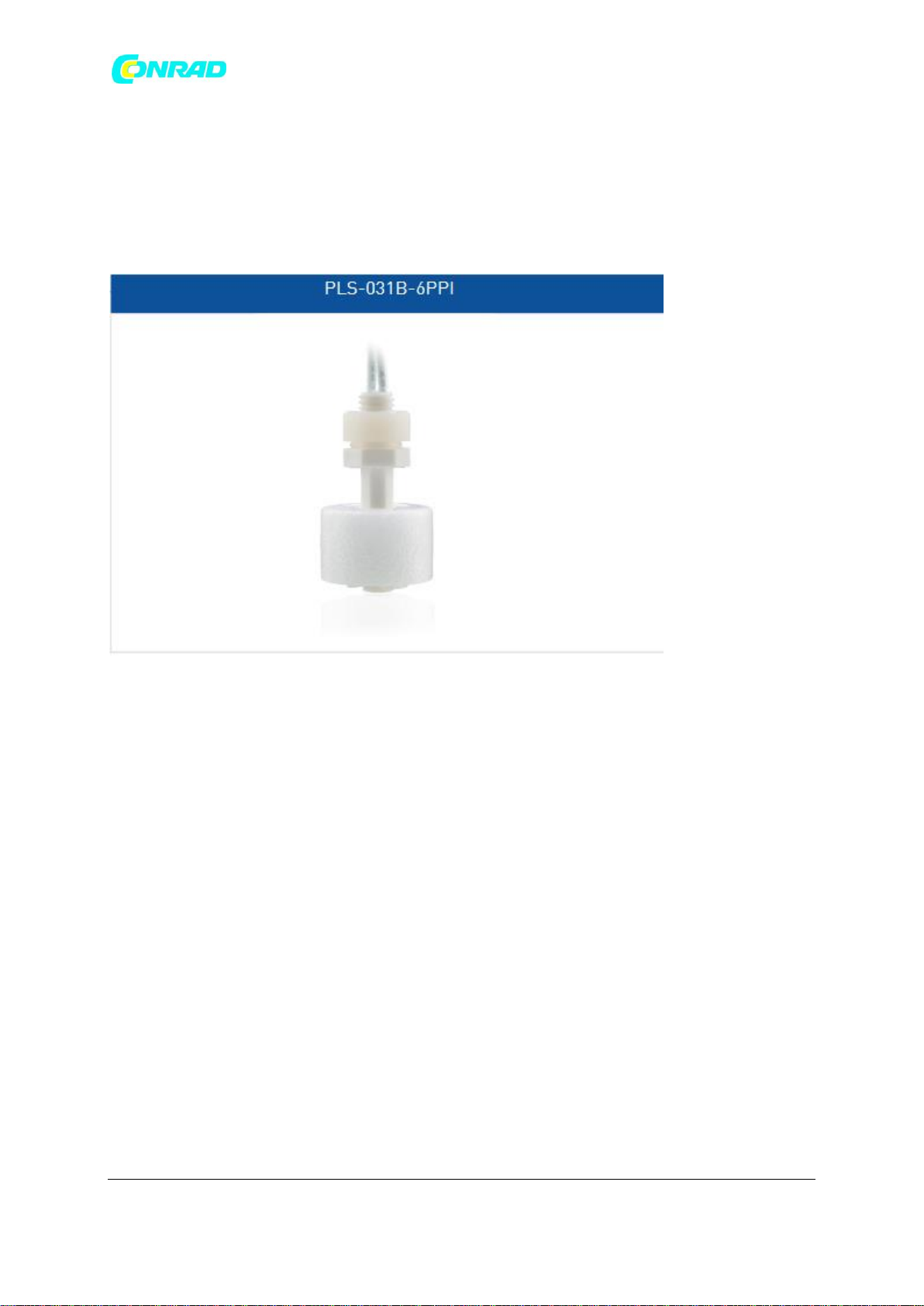

Page 2
www.conrad.pl
Charakterystyka elektryczna 25®C
Forma kontaktu B
Maks. obciążenie styku W/VA 50
Maks. napięcie przełączania VDC 200
VAC 250
Maks. prąd przełączania A 1,5
Maks. prąd przenoszenia A 2
Min. napięcie przepięcia VDC 400
Maks. rezystancja całkowita mOHm 150
Charakterystyka środowiskowa
Temperatura robocza st. C -20 - +80
Strona 2 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Page 3
www.conrad.pl
Temperatura przechowywania st. C -20 - +80
Charakterystyka mechaniczna
Gęstość pływaka typ.* g/cm3 0,7
Zalecana siła ciężkości medium g/cm3 gęstość pływaka +20%
*w warunkach dostawy

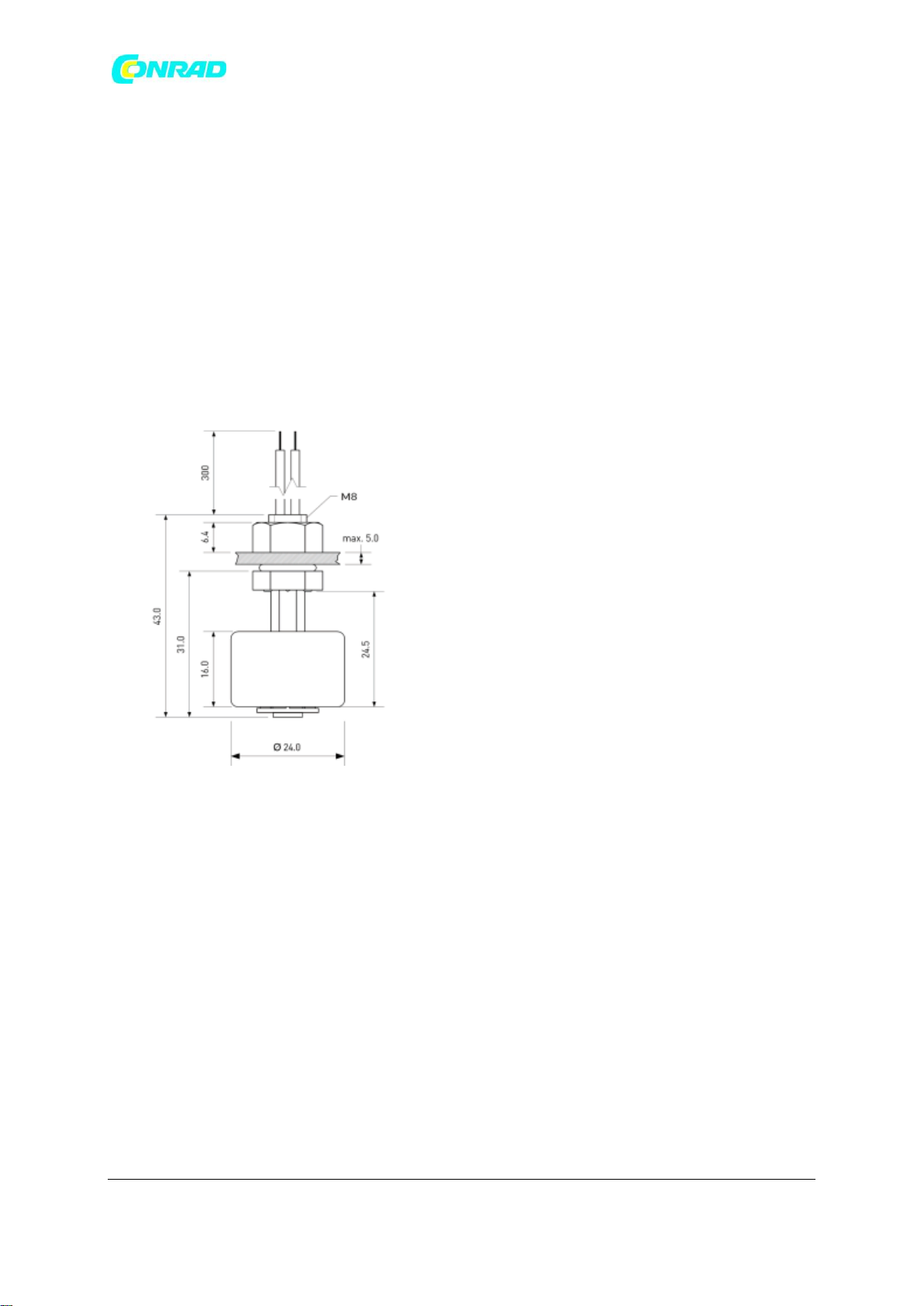

Wymiary w mm
Cechy
Obudowa z polipropylenu
Wariant napięcia sieciowego
Odpowiedni do kontaktu z żywnością
Nadaje się do szerokiej gamy zastosowań
Możliwość dostosowania odpowiednich opcji
Zatwierdzenia
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 3 z 6
www.conrad.pl
Page 4
www.conrad.pl
Materiał
Kolor
Obudowa
PP - polipropylen
Biały
Kabel
UL 1007, AWG 22, 4 mm
odizolowane i cynowane
Biały
Nakrętki
PA66, M8 , 1 pc wstępnie
zmontowane
Biały
Pływak
PP – polipropylen piankowy
Biały
Element zanurzeniowy
PU – poliuretan /
epoksydowany
Biały
Uszczelka
Silikony
Biały
Informacje dotyczące zamówienia
Jednostka opakowania 10 szt.
Waga za sztukę 10 g
Waga w opakowaniu 110 g
Informacje dotyczące materiału
Widok operacyjny
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 4 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
Page 5
www.conrad.pl

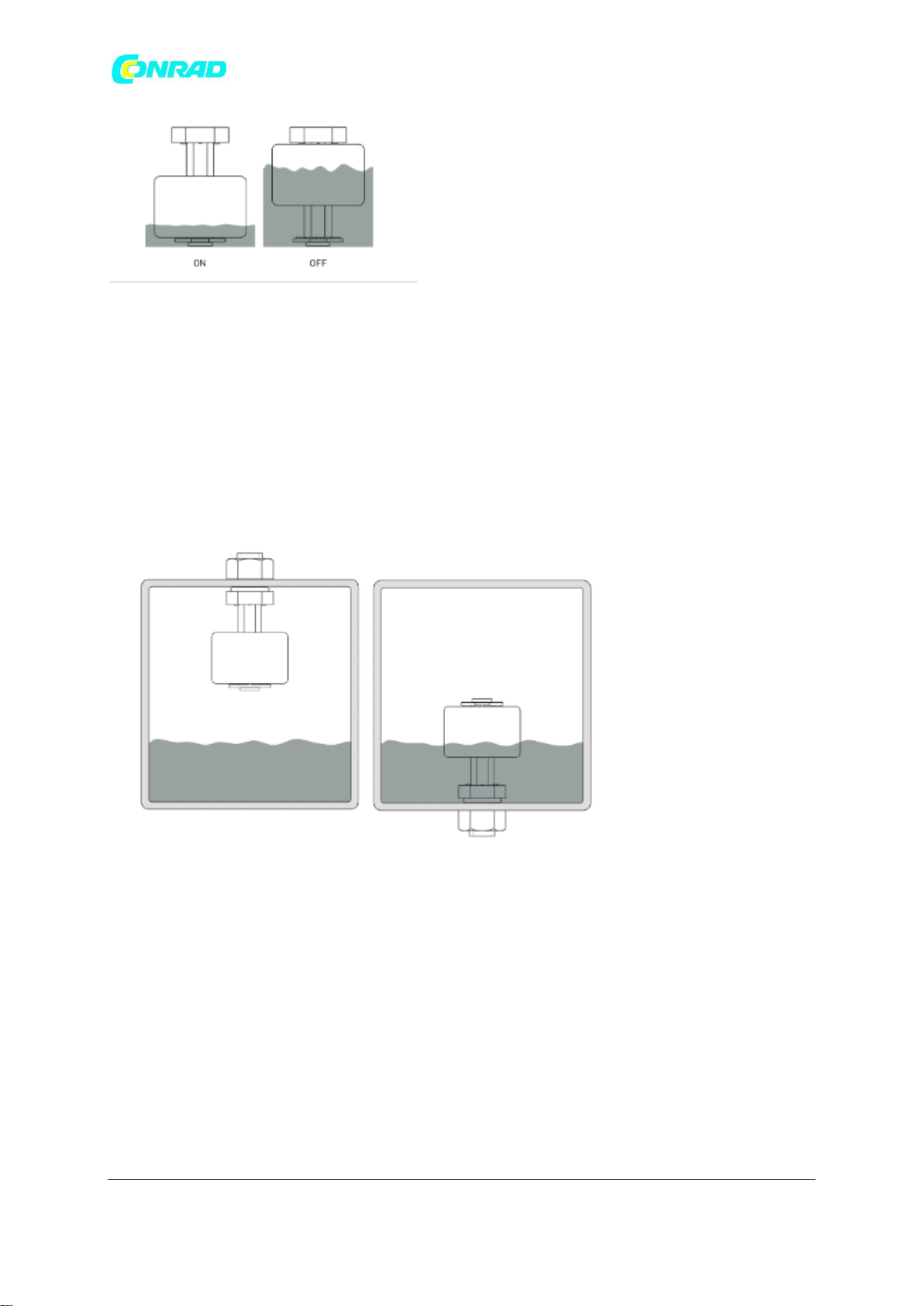

Włączony Wyłączony
Uwagi
Po zamontowaniu w pobliżu części ferromagnetycznych odległości przełączania mogą się różnić.
Czynniki elektromagnetyczne i pola magnetyczne mogą zmienić tryb pracy czujnika poziomu.
Montaż
Przy montażu trzpienia funkcje operacyjne są odwrócone
