Phonocar VM 313, VM 312 Instruction Manual

MANUALE ISTRUZIONI

INSTRUCTIONS MANUAL

NOTICE DE MONTAGE ET D’EMPLOI

GEBRAUCHSANWEISUNGEN

MANUAL DE INSTRUCCIONES

MANUALE ISTRUZIONI

INSTRUCTIONS MANUAL

VM 313

ROUTER

FORMATO FINITO 135X88

2

FUNZIONI

3

2

1

4

5

6 7

C-R

1 - RESET 2 - PORTA MICRO USB PER RICARICA 3 - LED STATO BATTERIE/WIFI/WAN/LAN 4 - TASTO STATO BATTERIA 5 - R = ON / C = RICARICA / = OFF 6 - PORTA R/45 CONNESSIONE WAN/LAN. 7 - PORTA USB PER MODEM 3G

1 - RESET 2 - PORTA MICRO USB PER RICARICA 3 - LED STATO BATTERIE/WIFI/WAN/LAN 4 - TASTO STATO BATTERIA 5 - R = ON / C = RICARICA /

= OFF 6 - PORTA R/45 CONNESSIONE WAN/LAN. 7 - PORTA USB PER MODEM 3G

IT

ALIMENTAZIONE E RICARICA BATTERIA

Il Router può essere alimentato tramite batteria o alimentatore esterno. Ricarica Batteria: Tramite USB per PC/Notebook, alimentatore (5V 1.2A non in dotazione) o alimentatore per auto (cod.

5/211). Il procedimento è il seguente: • Spegnere il Router. • Collegare il cavo in dotazione alla micro-USB e l’altra estremità alla porta USB del PC o dell’alimentatore. Nota: I led blu accesi indicano che la batteria è in carica.

3

FUNZIONI

IT

ATTIVAZIONE SEMPLIFICATA

Alla prima connessione inserire il modem 3G senza nessun PIN sulla scheda SIM. Il router avrà così accesso ad INTERNET AUTOMATICAMENTE. Per proteggere la rete seguire le istruzioni di inserimento password.

ATTIVAZIONE SEMPLIFICATA

Alla prima connessione inserire il modem 3G senza nessun PIN sulla scheda SIM. Il router avrà così accesso ad INTERNET AUTOMATICAMENTE. Per proteggere la rete seguire le istruzioni di inserimento password.

IMPOSTAZIONI COMPUTER

• Collegarsi alla rete e aprire il collegamento wireless network connection del computer. • Scegliere le opzioni del Computer “ottieni indirizzo IP automaticamente” e “ottieni server DNS automaticamente”. (g. 1 )

• Posizionare la funzione “WIFI” del Computer su “ON”. Una volta stabilita la connessione WIFI, cliccare “Aggiorna lista reti wireless”. • Selezionare la pagina della rete wireless del Router “Connessione rete wireless” e il nome SSID Phonocar-VM313. • Accertarsi dell’effettiva connessione WIFI e dell’accesso internet (g. 2). Note: Se il Computer, o il dispositivo utilizzato, non dispongono della funzione WIFI, utilizzare il cavo RJ45, per collegare il dispositivo WIFI, o il PC, al Router, tramite l’uscita LAN.

• Se la navigazione in Internet pone dei problemi, eseguire l’operazione seguente: Aprire il Browser Web e digitare nella barra dell’indirizzo: http://192.168.169.1 e premere ENTER, inserire la password “hame”

(g.3). Se volete cambiare la password seguire la procedura dopo l’accesso. Password. E’ consigliabile cambiare le credenziali log-in del Router, con una password scelta dall’utilizzatore. Se la password è stata dimenticata, premere il tasto Reset del Router, per almeno 5 secondi, per ricaricare le impostazioni di Fabbrica. In questo modo, la password ritornerà ad essere “hame”.

IMPOSTAZIONI COMPUTER

• Collegarsi alla rete e aprire il collegamento wireless network connection del computer. • Scegliere le opzioni del Computer “ottieni indirizzo IP automaticamente” e “ottieni server DNS automaticamente”. (g. 1 )

• Posizionare la funzione “WIFI” del Computer su “ON”. Una volta stabilita la connessione WIFI, cliccare “Aggiorna lista reti wireless”. • Selezionare la pagina della rete wireless del Router “Connessione rete wireless” e il nome SSID Phonocar-VM313. • Accertarsi dell’effettiva connessione

1

4

FUNZIONI

IT

INSTALLAZIONE HARDWARE Il Router è in grado di collegarsi in vari modi ad Internet posizionando il commutatore (5) in “R”. COLLEGAMENTO TRAMITE 3G USB MODEM. Occorrono i seguenti dispositivi: • Router • 3G USB Modem (compati-

bile con il Router, tabella scaricabile dal sito www.phonocar.it). • SIM Card 3G (con piano dei dati e credenziali login). PROCEDIMENTO PER INSTALLAZIONE: • Inserire la SIM 3G nel 3G USB Modem. • Inserire il MODEM 3G USB nell’uscita USB del Router. • Accendere il Router. • Sul computer, eseguire la connessione WIFI SSID del Router (Impostazioni Computer). • Iniziare la navigazione in Internet. Se la navigazione in Internet non funzionasse, procedere come segue: • Aprire un browser e digitare http://192.168.169.1 sulla riga degli indirizzi internet. • Introdurre le credenziali con

2

3

5

FUNZIONI

IT

la password “hame”. • Cliccare Internet > WAN Network. Occorre selezionare ” 3G mode” alla voce WAN Connection Type >Select Auto APN > Apply.

Nota: Se siete in possesso dell’APN, Dial No., username, password dell’ operatore, potete digitare manualmente. COLLEGAMENTO TRAMITE ADSL MODEM. Occorrono i seguenti dispositivi: • Router. • ADSL Modem con linea

telefonica collegata a RJ11. • Cavo RJ45 del modem. Procedimento per l’Installazione: • Collegare l’uscita LAN del modem ADSL e l’uscita WAN/LAN del Router, tramite cavo RJ45. • Accendere modem ADSL e Router. • Stabilire la connessione tra il computer e WIFI SSID del Router (Impostazioni Computer). • Aprire un browser, eseguire il login con password “hame”. • Introdurre le credenziali per il login ADSL (ID e Password) nel Menù pop up. Premere OK. • Iniziare a navigare. Se la navigazione in Internet non funzionasse, procedere come segue: • Aprire un browser e digitare http://192.168.169.1 sulla riga degli indirizzi. • Introdurre le credenziali con la password “hame”. • Cliccare Internet > WAN Network. Occorre selezionare PPPOE(ADSL) alla voce WAN Connection Type . • Accertarsi che User Name e Password siano corretti.

COLLEGAMENTO TRAMITE CAVO/DHCP MODEM

Occorrono i seguenti dispositivi: • Router. • Pronto per l’accesso Internet (esempio: LAN in ufcio, LAN in Hotel, ecc. con connessione Internet ). • Cavo RJ45 del modem. Procedimento per Installazione: • Collegare , tramite cavo RJ45, l’uscita LAN dell’interruttore o Router e l’uscita WAN/LAN del Router. • Accendere il Router. • Stabilire la connessione del computer con WIFI SSID del Router (vedi Impostazioni Computer). • Iniziate a navigare in Internet. Se la navigazione in Internet non funzionasse, procedere come segue: • Aprire un browser e digitare http://192.168.169.1 sulla riga degli indirizzi internet. • Introdurre le credenziali con la password “hame”. • Cliccare Internet > WAN Network. Occorre selezionare DHCP alla voce WAN Connection Type.

la password “hame”. • Cliccare Internet > WAN Network. Occorre selezionare ” 3G mode” alla voce WAN Connection Type >Select Auto APN > Apply.

Nota: Se siete in possesso dell’APN, Dial No., username, password dell’ operatore, potete digitare manualmente. COLLEGAMENTO TRAMITE ADSL MODEM. Occorrono i seguenti dispositivi: • Router. • ADSL Modem con linea

telefonica collegata a RJ11. • Cavo RJ45 del modem. Procedimento per l’Installazione: • Collegare l’uscita LAN del modem ADSL e l’uscita WAN/LAN del Router, tramite cavo RJ45. • Accendere modem ADSL e Router. • Stabilire la connessione tra il computer e WIFI SSID del Router (Impostazioni Computer). • Aprire un browser, eseguire il login con password “hame”. • Introdurre le credenziali per il login ADSL (ID e Password) nel Menù pop up. Premere OK. • Iniziare a navigare. Se la navigazione in Internet non funzionasse, procedere come segue: • Aprire un browser e digitare http://192.168.169.1 sulla riga degli indirizzi. • Introdurre le credenziali con la password “hame”. • Cliccare Internet > WAN Network. Occorre selezionare PPPOE(ADSL) alla voce WAN Connection Type . • Accertarsi che User Name e Password siano corretti.

6

FUNZIONI

IT

CONFIGURAZIONE DEL ROUTER(WEB-GUI ﬁg.4) STATO DEI COLLEGAMENTI. Su display. • Fare apparire lo

stato della rete esistente, ivi inclusa le voci: Signal Performance, Network Mode, ecc . • Cliccare Home, per avere ulteriori

dettagli.

WIFI Management. • Per conguare il WiFi del Router, ivi inclusa l’Accensione/Spegnimento del WiFi, assegnare: SSID, WiFi password, ecc. Di seguito, elenchiamo alcune delle principali congurazioni WiFi:

• Regolazione WiFi SSID. Cliccare Wireless > WiFi Settings. Inserire il WiFi SSID desiderato, in ambito NetworkName(SSID). Poi cliccare Apply. • Se avete dimenticato la password WiFi o SSID, caricare le impostazioni di fabbrica (Default) cliccando sul

tasto Admin > Settings > Load Default. In alternativa, è possible premere il tasto Reset dell’apparecchio, per oltre 5 secondi. Ciò darà luogo ad un reboot (ri-avvio). Per accedere al WiFi non occorrerà nessuna password. • Selezionare la Funzione Security. La funzione WiFi default security è disabilitata. Controllare che il metodo d’iscrizione del Router sia identico al metodo d’iscrizione del dispositivo o del PC. Per congurare la funzione Security, cliccare Wireless >Security > Security mode. Selezionare, per PC e WiFi, la stessa Security, le password devono occupare da 8 a 64 posizioni. APN manuale. • Programmare la funzione “3G”: Internet >WAN Network >WAN Connection Type>3G. • Selezionare “Manual APN”, inserire le informazioni APN del caso e premere “Apply”.

CONFIGURAZIONE DEL ROUTER(WEB-GUI ﬁg.4)

STATO DEI COLLEGAMENTI. Su display. • Fare apparire lo

stato della rete esistente, ivi inclusa le voci: Signal Performan-

ce, Network Mode, ecc . • Cliccare Home, per avere ulteriori

dettagli.

WIFI Management. • Per conguare il WiFi del Router, ivi

inclusa l’Accensione/Spegnimento del WiFi, assegnare: SSID,

WiFi password, ecc. Di seguito, elenchiamo alcune delle princi-

pali congurazioni WiFi:

• Regolazione WiFi SSID. Cliccare Wireless > WiFi Settings.

Inserire il WiFi SSID desiderato, in ambito NetworkName(SSID).

Poi cliccare Apply. • Se avete dimenticato la password WiFi o

SSID, caricare le impostazioni di fabbrica (Default) cliccando sul

4

7

FUNZIONI

IT

PROCEDURA PER CONDIVISIONE FILE MULTIMEDIALI

• Posizionare l'interruttore del router sulla posizione R • Inserire la chiave USB o l'hard disk nella porta USB del router

• Collegare i dispositivi con cui condividere i les con il router. Per attivare la condivisione accedere al router via web con un dispositivo collegato nel modo seguente:

• Aprire il proprio browser e inserire nella barra degli indirizzi 192.168.169.1 • Cliccare sull'icona LOGIN e digitare la password "hame" • Cliccare sull'icona MEDIA e selezionare SET GUIDE • Spuntare il riquadro di "Multimedia Sharing".

Il VM313 supporta il protocollo DLNA e qualunque dispositivo compatibile potrà visualizzare e riprodurre i le. Per dispositivi Apple e Android scaricare, per la condivisione, le applicazioni compatibili DLNA.

8

FUNCTIONS

GB

CURRENT-SUPPLY AND BATTERY-RECHARGE The Router can work through battery or external feeder. Battery-Recharge: through USB for PC/Notebooks; feeder (5V 1.2A, not included) or specic car-feeder (art. 5/211).

Working-procedure: • Switch-off Router • Connect the supplied cable, one end to the micro-USB, the other end to the USB-port of PC or feeder.

Note: During the battery-recharge, the blue leds will be lighted.

1 - RESET 2 - MICRO-USB-PORT DC-CURRENT SUPPLY 3 - LED FOR WIFI/WAN/LAN/BATTERY-STATUS 4 - BATTERY STATUS-KEY 5 - R = ON / C = RECHARGE /

= OFF 6 - PORT R/45 WAN/LAN-CONNECTION 7 - USB-PORT FOR 3G-MODEM-CONNECTION

1 - RESET 2 - MICRO-USB-PORT DC-CURRENT SUPPLY 3 - LED FOR WIFI/WAN/LAN/BATTERY-STATUS 4 - BATTERY STATUS-KEY 5 - R = ON / C = RECHARGE /

= OFF 6 - PORT R/45 WAN/LAN-CONNECTION 7 - USB-PORT FOR 3G-MODEM-CONNECTION

3

2

1

4

5

6 7

C-R

3

2

1

4

5

6 7

C-R

9

FUNCTIONS

GB

SIMPLIFIED ACTIVATION

When connecting for the rst time, introduce 3G-modem to the SIM-card, with no PIN at all. In doing so, the Router can AUTOMATICALLY enter the INTERNET-function. To protect your Internet-connection, insert a Password , by following

the related Instructions.

SIMPLIFIED ACTIVATION

When connecting for the rst time, introduce 3G-modem to the SIM-card, with no PIN at all. In doing so, the Router can AUTOMATICALLY enter the INTERNET-function. To protect your Internet-connection, insert a Password , by following

the related Instructions.

COMPUTER-SETTINGS

• Establish your Internet-connection and open the wireless-network on your Computer. • On your Computer, select following two options: “get IP-address automatically” and “get DNS-Server automatically”. (g.1)

• On your Computer, set “WIFI”-function to “ON”. When WIFI-connection is established, select “Up-date List of wireless-networks”. • On the Router, select the wireless-network-page “wireless-connection” and the option SSID Phonocar-VM313. • Make sure WIFI-connection and Internet-access are well established (g.2). Note: if your Computer, or other device, has no WIFI-function, use cable RJ45 to connect the WIFI-device, or your Computer, to the Router, through the LAN-exit.

• In case of navigation-problems, act as follows: Open Web-Browser and digit http://192.168.169.1 on the Internet address-bar. Then press

ENTER and introduce password “hame” (g.3). If you wish to change this password, rst enter the Router, then follow the procedure on display. Password. It is advisable to change the Router’s log-in-credentials, by choosing your own user-password. In case you forgot your password, keep Reset-key on the Router pressed for at least 5 seconds, so that factory settings and “hame”password can be re-established.

COMPUTER-SETTINGS

• Establish your Internet-connection and open the wireless-network on

your Computer. • On your Computer, select following two options: “get

IP-address automatically” and “get DNS-Server automatically”. (g.1)

• On your Computer, set “WIFI”-function to “ON”. When WIFI-connec-

tion is established, select “Up-date List of wireless-networks”. • On

the Router, select the wireless-network-page “wireless-connection”

and the option SSID Phonocar-VM313. • Make sure WIFI-connection

1

10

FUNCTIONS

GB

HARDWARE-INSTALLATION. By setting switch (5) in “R”-position, the Router will try to establish the Internet-connection in many different ways. CONNECTION THROUGH 3G-USB-MODEM. Required devices: • Router • 3G-USB-Modem (please check list of Router-compatible modems on www.phonocar.it • 3G SIM-Card (with data-plan and log-in-credentials).

INSTALLATION-PROCEDURE: • Introduce the 3G-SIM into the 3G-USB-Modem. • Introduce the 3G-USB-MODEM into the Router’s USB-exit. • Switch-on Router. • On your Computer, carry out the Router’s WIFI SSID-connection (computer Settings). • Start Internet-navigation. In case of navigation-problems, act as follows: • Open Web-Browser and

2

3

11

FUNCTIONS

GB

digit http://192.168.169.1 on the Internet address-bar. • Introduce credentials and password “hame”. • Select Internet > WAN Network. Select “3G-mode” at function WAN Connection Type >Select Auto APN > Apply. Note: You can digit manually, if you know APN, Dial-number, username and user-password.

CONNECTION THROUGH ADSL-MODEM. Required devices: • Router. • ADSL-Modem with RJ11-linked telephoneline. • RJ45-modem-cable. INSTALLATION-PROCEDURE: • Use RJ45-cable, to connect LAN-exit of ADSL-modem to WAN/LAN-exit of Router.

• Switch-on ADSL-modem and Router. • Establish connection between your Computer and the Router’s WIFI SSID (Computer-Settings). • Open a Browser and log-in, by using Password “hame”. • Introduce ADSL-login-credentials (ID and Password) at Menu-popup, then press OK. • Start Internet-navigation. In case of navigation-problems, act as follows: • Open Web-Browser and digit http://192.168.169.1 on the Internet address-bar. • Introduce credentials and password “hame”. • Select Internet > WAN Network. Select PPPOE (ADSL) at function WAN Connection Type. Make sure you introduce the correct User-name and Password.

CONNECTION THROUGH CABLE / DHCP-MODEM.

Required devices: • Router. • Ready for Internet-access (example: LAN in the ofce, LAN in Hotels, etc. with Internetconnection). • RJ45-cable of modem. INSTALLATION-PROCEDURE: Use RJ45-cable, to connect the Router’s LAN-exit to the Router’s WAN/LAN-exit.

• Switch-on Router. • Establish connection between your Computer and the Router’s WIFI SSID (Computer-Settings). • Start Internet-navigation. In case of navigation-problems, act as follows: • Open Web-Browser and digit http://192.168.169.1 on the Internet address-bar. • Introduce credentials and password “hame”. • Select Internet > WAN Network. Select DHCP at function WAN Connection Type.

digit http://192.168.169.1 on the Internet address-bar. • Introduce credentials and password “hame”. • Select Internet > WAN Network. Select “3G-mode” at function WAN Connection Type >Select Auto APN > Apply. Note: You can digit manually, if you know APN, Dial-number, username and user-password.

CONNECTION THROUGH ADSL-MODEM. Required devices: • Router. • ADSL-Modem with RJ11-linked telephoneline. • RJ45-modem-cable. INSTALLATION-PROCEDURE: • Use RJ45-cable, to connect LAN-exit of ADSL-modem to WAN/LAN-exit of Router.

• Switch-on ADSL-modem and Router. • Establish connection between your Computer and the Router’s WIFI SSID (Computer-Settings). • Open a Browser and log-in, by using Password “hame”. • Introduce ADSL-login-credentials (ID and Password) at Menu-popup, then press OK. • Start Internet-navigation. In case of navigation-problems, act as follows: • Open Web-Browser and digit http://192.168.169.1 on the Internet address-bar. • Introduce credentials and password “hame”. • Select Internet > WAN Network. Select PPPOE (ADSL) at function WAN Connection Type. Make sure you introduce the correct User-name and Password.

12

FUNCTIONS

GB

ROUTER-CONFIGURATION (WEB-GUI ﬁg.4) CONNECTION-STATUS. On Display. • Get status of existing

network appear on display, including the specications: Signal Performance, Network Mode etc. • Select Home, for further

details.

WIFI-Management. • To create the Router’s WiFi-conguration, including WiFi ON/OFF, introduce SSID, WiFi-password etc. Here are some of the principal WiFi-congurations:

• Setting WiFi SSID. Select Wireless > WiFi Settings. Introduce wanted WiFi SSID, at NetworkName (SSID). Click Apply.

• If you forgot the WiFi-Password or SSID: Select keys Admin>Settings>Load Default, to charge the factory-settings (Default). As an alternative, you can press Reset-key for more than 5 seconds. This will reboot the unit (new start). No Pas-

sword is required for the WiFi-access.

• Select Security-function. The WiFi-default security-function is deactivated. Make sure that the Router’s applicationmethod is identical with the application-method of the related unit or PC. To carry out the Security-conguration, click Wireless >security > Security mode. Use the same Security, both for PC and WiFi. The passwords must carry between 8 and 64 digits. Manual APN.

• “3G”-programming:Internet > WAN Network >WAN Connection Type>3G. • Select “Manual APN”, introduce related APN-information and press “Apply”.

ROUTER-CONFIGURATION (WEB-GUI ﬁg.4) CONNECTION-STATUS. On Display. • Get status of existing

network appear on display, including the specications: Signal Performance, Network Mode etc. • Select Home, for further

details.

WIFI-Management. • To create the Router’s WiFi-conguration, including WiFi ON/OFF, introduce SSID, WiFi-password etc. Here are some of the principal WiFi-congurations:

• Setting WiFi SSID. Select Wireless > WiFi Settings. Introduce wanted WiFi SSID, at NetworkName (SSID). Click Apply.

• If you forgot the WiFi-Password or SSID: Select keys Admin>Settings>Load Default, to charge the factory-settings (Default). As an alternative, you can press Reset-key for more

4

13

FUNCTIONS

GB

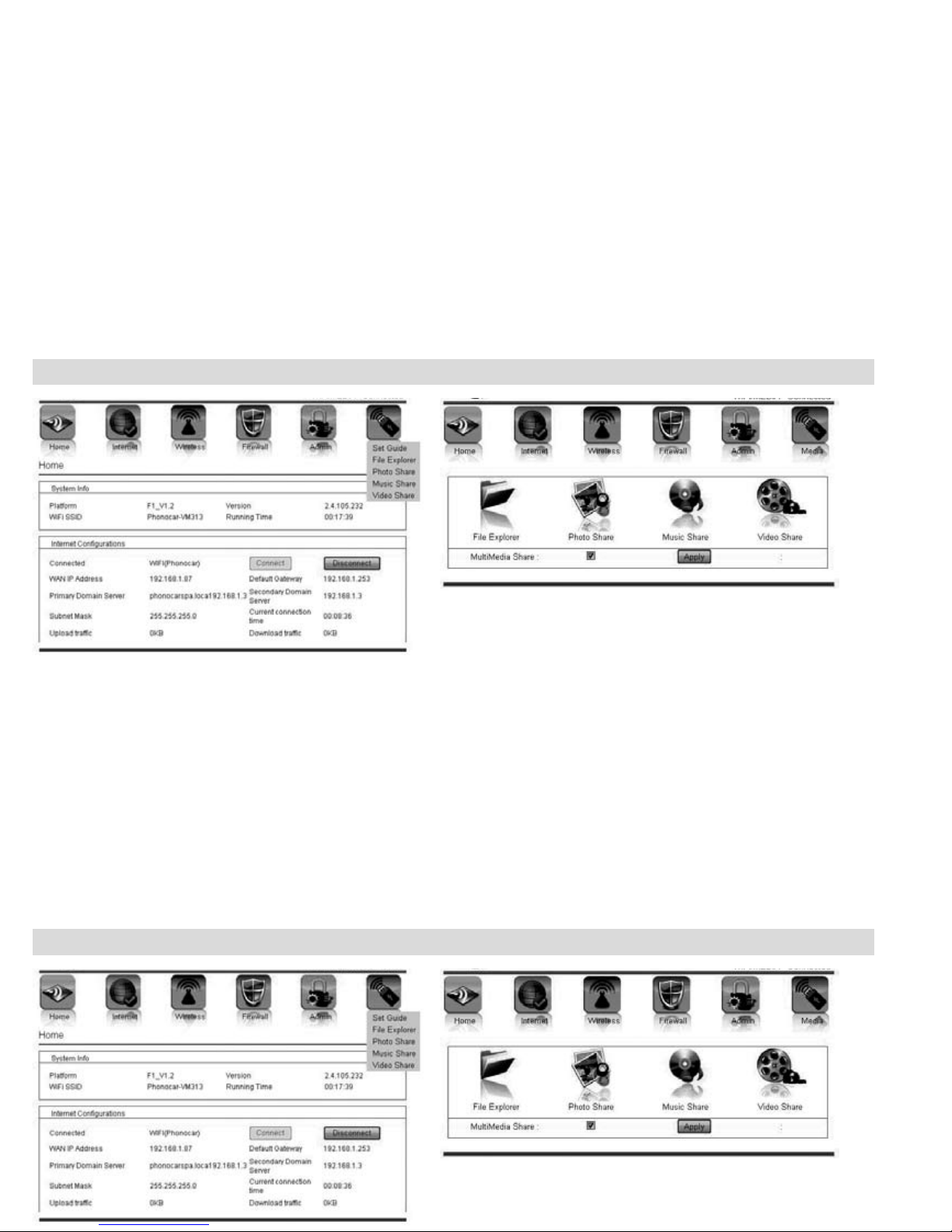

PROCEDURE FOR SHARING MULTIMEDIA-FILES

• Set Router-switch on position R 2 • Introduce USB-key or hard-disc into the Router USB-port.

• Connect the devices expected to share the Router-les. To activate the sharing-function, enter the Router via Web, by using a device connected as follows:

• Open your Browser and introduce into the address-bar 192.168.169.1 • Click onto the LOGIN-icon and digit the password “hame” • Click onto the MEDIA-icon and select SET GUIDE • Tick the box “Multimedia Sharing”.

The VM313 supports protocol DLNA and any other compatible device will be able to visualize and reproduce the les. For Apple and Android-devices, download the DLNA-compatible applications, in order to activate sharing-mode.

14

FONCTIONS

3

2

1

4

5

6 7

C-R

1 - RESET 2 - PORTE MICRO USB POUR RECHARGE 3 - LED ETAT BATTERIE/WIFI/WAN/LAN 4 - TOUCHE ETAT BATTERIE 5 - R = ON / C = RECHARGE / = OFF 6 - PORTE R/45 CONNEXION WAN/LAN 7 - PORTE USB POUR BRANCHEMENT MODEM 3G

1 - RESET 2 - PORTE MICRO USB POUR RECHARGE 3 - LED ETAT BATTERIE/WIFI/WAN/LAN 4 - TOUCHE ETAT BATTERIE 5 - R = ON / C = RECHARGE /

= OFF 6 - PORTE R/45 CONNEXION WAN/LAN 7 - PORTE USB POUR BRANCHEMENT MODEM 3G

FR

ALIMENTATION ET RECHARGE BATTERIE

Le Router peut être alimenté par batterie ou alimentateur externe. Recharge Batterie : à travers de USB pour PC/Notebook, alimentateur (5V 1.2A pas en dotation) ou alimentateur pour voiture (cod. 5/211). La procédure est la suivante : Eteindre le Router • Brancher le câble en dotation à la micro-USB et l’autre extrémité à la porte USB du PC ou de l’alimentateur. Note : le led bleu allumé indique que la batterie est en charge et il s’éteint à la n du cycle.

15

FONCTIONS

FR

ACTIVATION SEMPLIFIE

À la première connexion, insérer le modem 3G sans aucun PIN sur la carte SIM. Le Router aura accès à INTERNET AUTOMATIQUEMENT. Pour protéger le réseau, suivre les notices d’insertion mot de passe.

ACTIVATION SEMPLIFIE

À la première connexion, insérer le modem 3G sans aucun PIN sur la carte SIM. Le Router aura accès à INTERNET AUTOMATIQUEMENT. Pour protéger le réseau, suivre les notices d’insertion mot de passe.

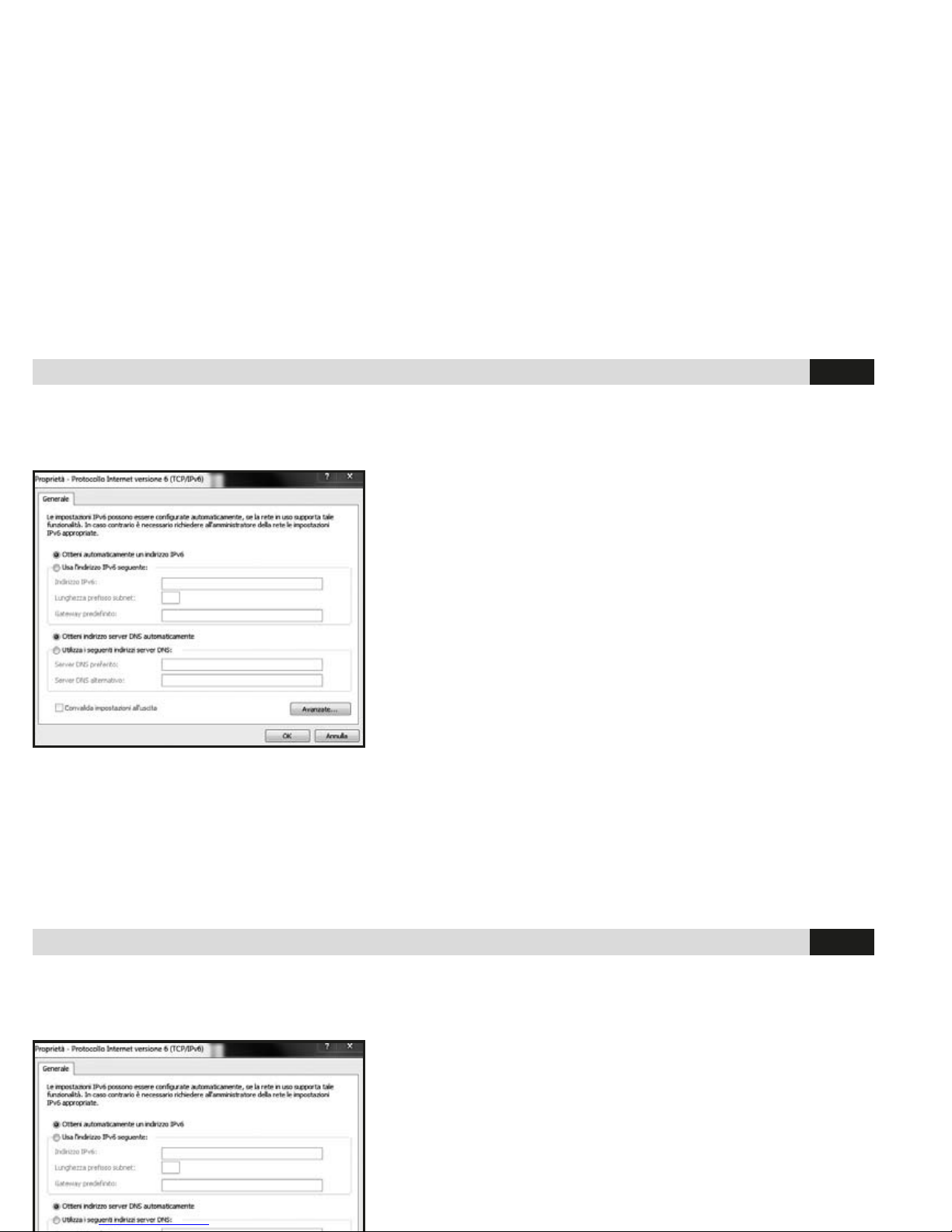

REGLAGES ORDINATEUR

• Se brancher au réseau et ouvrir le branchement wireless network connexion de l’ordinateur.

• Choisir les options de l’ordinateur « obtiens adresse IP automatiquement » et « obtiens server DNS automatiquement ». (g. 1)

• Positionner la fonction « WIFI » de l’ordinateur sur « ON ». Une fois établi la connexion WIFI, cliquer « Mis à jour la liste réseaux wireless ».

• Sélectionner la page du réseau wireless du Router « Connexion réseau wireless » et le prénom SSID Phonocar-VM312. S’assurer de l’effective connexion WIFI et de l’accès Internet (g. 2) Note : si l’ordinateur, ou le dispositif utilisé, n’a pas la fonction WIFI, utiliser le câble RJ45, pour brancher le dispositif WIFI, ou le PC, au Router, à travers de la sortie LAN. Si la navigation Internet a des problèmes, suivre l’opération suivante :

ouvrir le Browser Web et frapper dans la barre de l’adresse:

http://192.168.169.1

et appuyer ENTER, insérer le mot de

passe « hame » (g. 3). Si vous voulez changer le mot de passe, suivre la procédure à vidéo après l’accès au Router. Mot de passe. C’est conseillé changer les créances login du Router, avec un mot de passe choisi de l’utilisateur. Si le mot de passe a été oublié, appuyer le touche Reset du Router, pour au moins 5 seconds, pour recharger les réglages d’usine. Avec cette dernière procédure, le mot de passe retournera à être « hame ».

REGLAGES ORDINATEUR

• Se brancher au réseau et ouvrir le branchement wireless network connexion de l’ordinateur.

• Choisir les options de l’ordinateur « obtiens adresse IP automatiquement » et « obtiens server DNS automatiquement ». (g. 1)

• Positionner la fonction « WIFI » de l’ordinateur sur « ON ». Une fois établi la connexion WIFI, cliquer « Mis à jour la liste réseaux wireless ».

• Sélectionner la page du réseau wireless du Router « Connexion réseau wireless » et le prénom SSID Phonocar-VM312.

1

16

FONCTIONS

FR

INSTALLATION HARDWARE. Le Router est capable de se brancher en différents manières à Internet en positionnant le commutateur (5) en « R ». BRANCHEMENT AVEC 3G USB MODEM. Les suivants dispositifs sont nécessaires : • Router • 3G USB Modem (compatible avec le Router, voir tableau téléchargeable du site www.phonocar.it • 3.3G SIM Card (avec le plan des données et créances login). Procédure pour l’installation: • Insérer la SIM 3G dans le 3G USB Modem. • Insérer le MODEM 3G USB dans la sortie USB du Router. • Allumer le Router. • Sur l’ordinateur, faire la connexion WIFI SSID du Router (Réglages Ordinateur). •

2

3

17

FONCTIONS

FR

Commencer la navigation sur Internet. Si la navigation sur Internet ne fonctionne pas, suivre cette procédure: • Ouvrir un browser et frapper

http://192.168.169.1

sur la barre des adresses internet. • Insérer les créances avec le mot de passe

« hame ». • Cliquer Internet > WAN Network. Sélectionner obligeamment « 3G mode » à la voix WAN Connection Type > Select Auto APN > Apply. Note : si vous avez l’APN, Dial No., username, mot de passe de l’opérateur, vous pouvez frapper manuellement. BRANCHEMENT AVEC ADSL MODEM Les suivants dispositifs sont nécessaires : • Router • ADSL Modem avec la ligne téléphonique branchée à RJ11. • Câble RJ45 du modem. Procédure pour l’installation: • Brancher la sortie LAN du modem ADSL et la sortie WAN/LAN du Router, à travers le câble RJ45. • Allumer le modem ADSL et le Router. • Etablir la connexion entre l’ordinateur et WIFI SSID du Router (Réglages Ordinateur) • Ouvrir un browser, faire le login avec le mot de passe « hame » • Insérer les créances pour le login ADSL (ID et Mot de passe) dans le Menu pop up. Appuyer OK. • Commencer à naviguer. Si la navigation sur Internet ne fonctionne pas, suivre cette procédure: • Ouvrir un browser et frapper

http://192.168.169.1

sur la barre des adresse.

• Insérer les créances avec le mot de passe « hame ». • Cliquer Internet > WAN Network. Sélectionner obligeamment PPPOE (ADSL) à la voix WAN Connection Type. • S’assurer que Username et Mot de passe soient corrects. BRANCHEMENT AVEC CABLE/DHCP MODEM Les suivants dispositifs sont nécessaires: • Router • Prêt pour l’accès Internet (exemple : LAN au bureau, LAN dans un hôtel, etc. Avec connexion Internet). • Câble RJ45 du modem. Procédure pour l’installation: • Brancher, à travers du câble RJ45, la sortie LAN du Router et la sortie WAN/LAN du Router. • Allumer le Router. • Etablir la connexion de l’ordinateur avec WIFI SSID du Router (voir Réglages Ordinateur).

• Commencer à naviguer. Si la navigation sur Internet ne fonctionne pas, suivre cette procédure: • Ouvrir un browser et frapper

http://192.168.169.1

sur la barre des adresse Internet • Insérer les créances avec le mot de passe « hame ». •

Cliquer Internet > WAN Network. Sélectionner obligeamment DHCP à la voix WAN Connection Type.

Commencer la navigation sur Internet. Si la navigation sur Internet ne fonctionne pas, suivre cette procédure: • Ouvrir un browser et frapper

http://192.168.169.1

sur la barre des adresses internet. • Insérer les créances avec le mot de passe

« hame ». • Cliquer Internet > WAN Network. Sélectionner obligeamment « 3G mode » à la voix WAN Connection Type > Select Auto APN > Apply. Note : si vous avez l’APN, Dial No., username, mot de passe de l’opérateur, vous pouvez frapper manuellement. BRANCHEMENT AVEC ADSL MODEM Les suivants dispositifs sont nécessaires : • Router • ADSL Modem avec la ligne téléphonique branchée à RJ11. • Câble RJ45 du modem. Procédure pour l’installation: • Brancher la sortie LAN du modem ADSL et la sortie WAN/LAN du Router, à travers le câble RJ45. • Allumer le modem ADSL et le Router. • Etablir la connexion entre l’ordinateur et WIFI SSID du Router (Réglages Ordinateur) • Ouvrir un browser, faire le login avec le mot de passe « hame » • Insérer les créances pour le login ADSL (ID et Mot de passe) dans le Menu pop up. Appuyer OK. • Commencer à naviguer. Si la navigation sur Internet ne fonctionne pas, suivre cette procédure: • Ouvrir un browser et frapper

http://192.168.169.1

sur la barre des adresse.

• Insérer les créances avec le mot de passe « hame ». • Cliquer Internet > WAN Network. Sélectionner obligeamment

18

FONCTIONS

FR

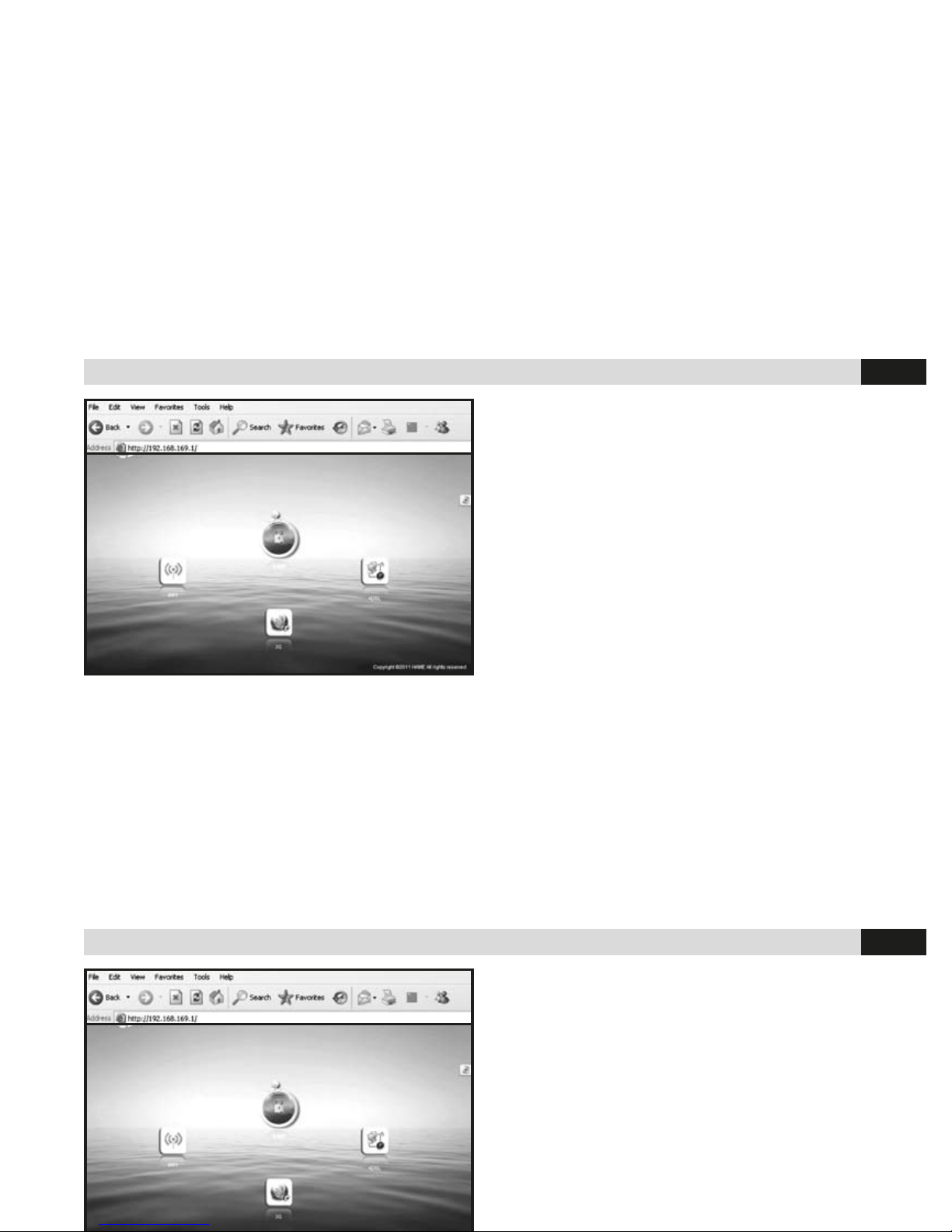

CONFIGURATION DU ROUTER (WEB-GUI ﬁg.4) ÉTAT DES BRANCHEMENTS. Sur l’écran. Faire apparaître

l’état du réseau existent, inclus les voix : Signal Performance, Network Mode, etc. • Cliquer Home. Pour avoir plus des détails. WiFi Management. • Pour congurer le WiFi du Router, inclus l’Allumage/Extinction du WiFi, assigner: SSID, WiFi mot de passe, etc. A suivre on a quelques conguration WiFi entre les principaux: • Régulation WiFi SSID. Cliquer Wireless > WiFi Settings. Insérer le WiFi SSID désiré, dans le domaine NetworkName (SSID). Après cliquer Apply. • Si vous avez oublié le Mot de passe WiFi ou SSID, charger les réglages d’usine (Default) en cliquant sur le touche Admin > Settings > Load Default. En

alternative, il est possible appuyer le touche Reset de l’appareil, pour plus de 5 seconds. Cela comportera un reboot (re-allumage). Pour accéder au WiFi, il n’est pas nécessaire le mot de passe. • Sélectionner la fonction Security. La fonction WiFi default security est déshabilitée. Contrôler que le méthode d’inscription du dispositif du Router soit identique au méthode d’inscription du dispositif ou du PC. Pour congurer la fonction Security, cliquer Wireless > Security > Security mode. Sélectionner, pour PC ou WiFi, la même Security ; les mots de passe doivent occuper de 8 à 64 positions. APN manuel : programmer la fonction « 3G » : Internet > WAN Network > WAN Connection Type > 3G. sélectionner « Manual APN », insérer les informations APN du cas et appuyer « Apply ».

CONFIGURATION DU ROUTER (WEB-GUI ﬁg.4)

ÉTAT DES BRANCHEMENTS. Sur l’écran. Faire apparaître

l’état du réseau existent, inclus les voix : Signal Performance,

Network Mode, etc. • Cliquer Home. Pour avoir plus des

détails.

WiFi Management. • Pour congurer le WiFi du Router, inclus

l’Allumage/Extinction du WiFi, assigner: SSID, WiFi mot de

passe, etc. A suivre on a quelques conguration WiFi entre les

principaux: • Régulation WiFi SSID. Cliquer Wireless > WiFi

Settings. Insérer le WiFi SSID désiré, dans le domaine Networ-

kName (SSID). Après cliquer Apply. • Si vous avez oublié le Mot

de passe WiFi ou SSID, charger les réglages d’usine (Default)

en cliquant sur le touche Admin > Settings > Load Default. En

4

19

FONCTIONS

FR

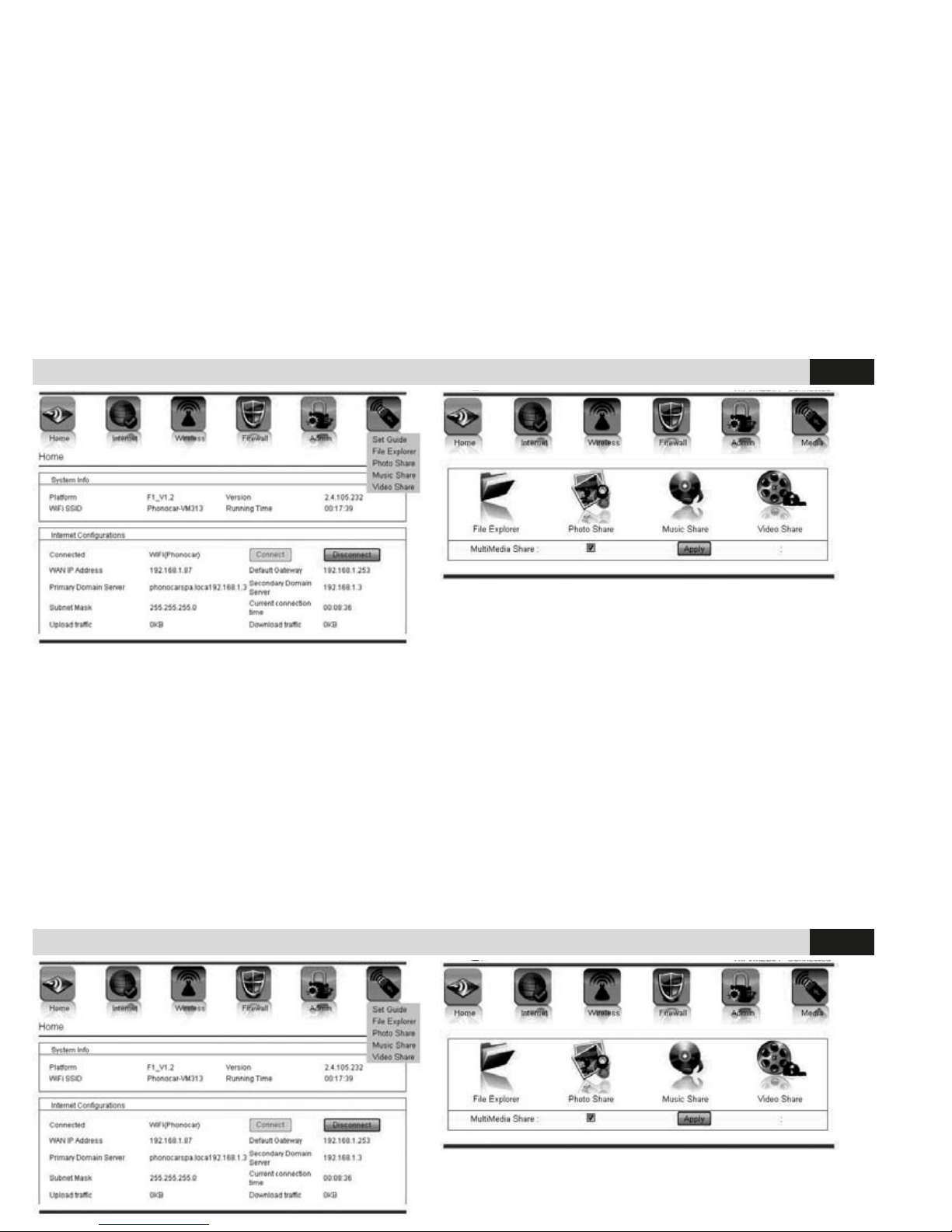

PROCEDURE POUR LE PARTAGE DES FICHIERS MULTIMEDIA

• Mettre l’interrupteur du Router sur la position R 2 • Insérer la clé USB ou le disque dur dans le port USB du Router

• Brancher les dispositifs avec lesquels partager les chiers avec le Router. Pour activer le partage, accéder au Router via web avec un dispositif brancher selon la procédure:

• Ouvrir son propre browser et insérer dans la barre des adresses 192.168.169.1

• Cliquer sur l’icône LOGIN et taper le mot de passe «hame». • Cliquer sur l’icône MEDIA et sélectionner SET GUIDE

• Cocher le cadre « Multimédia Sharing» Le VM313 est compatible avec le protocole DLNA, et tous les dispositifs compatibles pourront visionner et reproduire les chiers. Pour les dispositifs Apple et Android, télécharger les applications compatibles DLNA pour le partage.

20

FUNKTIONEN

3

2

1

4

5

6 7

C-R

1 - RESET 2 - MIKRO-USB-ÖFFNUNG – WIEDERAUFLADEN 3 - LED FÜR BATTERIE/WIFI/WAN/LAN-STAND 4 - BATTERIE-TASTE 5 - R = ON / C = WIEDERAUFLADEN / = OFF 6 - R/45-ÖFFNUNG FÜR WAN/LAN-ANSCHLUSS 7 - USB-ÖFFNUNG FÜR 3G-MODEM

1 - RESET 2 - MIKRO-USB-ÖFFNUNG – WIEDERAUFLADEN 3 - LED FÜR BATTERIE/WIFI/WAN/LAN-STAND 4 - BATTERIE-TASTE 5 - R = ON / C = WIEDERAUFLADEN /

= OFF 6 - R/45-ÖFFNUNG FÜR WAN/LAN-ANSCHLUSS 7 - USB-ÖFFNUNG FÜR 3G-MODEM

D

STROM-ANSCHLUSS UND BATTERIE-WIEDERAUFLADUNG

Der Router funktioniert per Batterie oder externem Netzteil. Batterie-Wiederauﬂadung: PC/Notebooks durch USB, Netzteil (5V 1,2A – gehört nicht zum Lieferumfang), WagenNetzteil (Art. 5/211). Abwicklung: • Router ausschalten. • Beigelegtes Kabel, einerseits an der Mikro-USB-Öffnung anschließen, andererseits an der USB-Öffnung des PCs oder Netzteils. Hinweis: während des Batterie-Ladevorgangs leuchtet das LED blau und erlischt dann wieder.

21

FUNKTIONEN

D

VEREINFACHTE AKTIVIERUNG

Beim ersten Internet-Anschluss, 3G-Modem, ganz ohne PIN, auf die SIM-Karte geben. Der INTERNET-Zugang des Routers erfolgt dadurch AUTOMATISCH. Um den Internet-Zugang zu schützen, Passwort lt. Anweisungen anlegen.

VEREINFACHTE AKTIVIERUNG

Beim ersten Internet-Anschluss, 3G-Modem, ganz ohne PIN, auf die SIM-Karte geben. Der INTERNET-Zugang des Routers erfolgt dadurch AUTOMATISCH. Um den Internet-Zugang zu schützen, Passwort lt. Anweisungen anlegen.

COMPUTER-EINSTELLUNGEN

• Internet betreten und, am Computer, die Verbindung Wireless-Network-Connection herstellen. • Auf dem Computer, folgende 2 Funktionen wählen „IP-Adresse automatisch erlangen“ und „DNS-Server automatisch erlangen“. (Abb.1) • WIFI-Funktion des Computers auf “ON” stellen. Sobald die WIFI-Verbindung hergestellt ist, “Aktualisierung der Wireless-Netze” wählen. • Wireless-Netz-Seite (“wireless-net-connection”) des Routers wählen und die Bezeichnung SSID Phonocar-VM312.

• Sich vergewissern, dass WIFI- und INTERNET-Verbindung effektiv hergestellt sind (Abb.- 2). Hinweis: falls der verwendete Computer, oder sonstiges Gerät, keine WIFI-Funktion bietet, das RJ45-Kabel einsetzen, um das WIFI-Gerät oder den PC, mittels LAN-Ausgang, am Router anzuschließen. • Sollte die Internet-Navigation Probleme bereiten, wie folgt vorgehen: Web-Browser öffnen, auf der Adress-Zeile

http://192.168.169.1 eintippen, ENTER drücken und Passwort „hame“ eingeben (Abb.3). Um das Passwort abzuändern, die auf dem Bildschirm angegebenen Prozedur, bei bereits verbundenem Router, durchführen. PASSWORT. Es ist ratsam, die Router-Login-Daten abzuändern, mit einem individuellen Passwort des Verwenders. Falls Sie sich nicht mehr an das Passwort erinnern können, RESET-Taste des Routers, mindestens 5 Sekunden drücken, um die Fabrik-Einstellungen wieder herzustellen. Dadurch wird auch das vorgegebene Passwort „hame“ wieder hergestellt.

COMPUTER-EINSTELLUNGEN

• Internet betreten und, am Computer, die Verbindung Wireless-Network-Connection herstellen. • Auf dem Computer, folgende 2 Funktionen wählen „IP-Adresse automatisch erlangen“ und „DNS-Server automatisch erlangen“. (Abb.1) • WIFI-Funktion des Computers auf “ON” stellen. Sobald die WIFI-Verbindung hergestellt ist, “Aktualisierung der Wireless-Netze” wählen. • Wireless-Netz-Seite (“wireless-net-connection”) des Routers wählen und die Bezeichnung SSID Phonocar-VM312.

• Sich vergewissern, dass WIFI- und INTERNET-Verbindung effektiv

1

22

FUNKTIONEN

D

HARDWARE-INSTALLATION. Steht der Schalter (5) auf „R“, so kann der Router, auf verschiedenen Wegen, die InternetVerbindung suchen und aufnehmen. VERBINDUNG MITTELS 3G-USB-MODEM. Dazu benötigen Sie: • Router • kompatibles 3G-USB-Modem (auf unserer Home-page www.phonocar.de Tabelle der Router/Modem-Kompatibilität nachschlagen). • 3.3G SIM-Karte (mit DatenPlan und Login-Details). Installations-Vorgang: • 3G-SIM-Karte in das 3G-USB-Modem geben. • 3G-USB-Modem am USB-Ausgang des Routers anschließen. • Router einschalten • Auf dem Computer, die WIFI-SSID-Verbindung des Routers herstellen

2

3

23

FUNKTIONEN

D

(Computer-Einstellungen). • Internet-Navigation starten. Falls Probleme dabei auftauchen, wie folgt vorgehen: • Einen Browser öffnen. Dann auf der Internet-Adress-Zeile http://192.168.169.1eintippen. • Login-Details und Passwort “hame” eingeben. • Internet > WAN Network klicken. Bei der Option WAN Connection Type >Select Auto APN > Apply, die Funktion „3G-Mode“ wählen. Hinweis: wenn Ihnen APN, Dial-N°., User-name und Passwort des Verwenders bekannt sind, dann können Sie alles von Hand eingeben. VERBINDUNG DURCH ADSL-MODEM. Dazu benötigen Sie: • Router. • ADSL-Modem mit Telefon-Anschluss an RJ11.

• Modem-Kabel RJ45. Installations-Vorgang: • mittels RJ45-Kabel, LAN-Ausgang des ADSL-Modems mit dem WAN/LAN-Ausgang des Routers verbinden. • ADSL-Modem und Router einschalten. • Verbindung zwischen dem Computer und dem WIFI SSID des Routers herstellen (Computer-Einstellungen). • Browser öffnen, dann, unter Verwendung des Passworts „hame“, Log-in vornehmen. • Jetzt ADSL-Login-Daten (ID und Passwort) in das pop-up-Menü eingeben. OK drücken. • Die InternetNavigation kann nun beginnen. Sollte die Internet-Navigation Probleme bereiten, wie folgt vorgehen: • Web-Browser öffnen und auf der Adress-Zeile http://192.168.169.1eintippen. • Log-in-Daten und Passwort „hame“ eingeben. • Internet > WAN Network wählen. Dann, bei der Option WAN Connection Type, PPPEO(ADSL) wählen. • Sich vergewissern, dass User-Name und Passwort korrekt eingegeben werden. VERBINDUNG DURCH KABEL/DHCP-MODEM. Dazu benötigen Sie: • Router. • Internet-Bereitschaft (Beispiel: LAN im Büro, LAN im Hotel etc. mit Internet-Anschluss). • Modem-Kabel RJ45. Installations-Vorgang: mittels RJ45-Kabel, LAN-Ausgang des Routers mit dem WAN/LAN-Ausgang des Routers verbinden. • Router einschalten. • Verbindung zwischen dem Computer und WIFI SSID des Routers herstellen (ComputerEinstellungen). • Die Internet-Navigation kann nun beginnen. Sollte die Internet-Navigation Probleme bereiten, wie folgt vorgehen: • Web-Browser öffnen und auf der Adress-Zeile http://192.168.169.1 eintippen. • Log-in-Daten und Passwort „hame“ eingeben. • Internet > WAN Network wählen. Dann, bei der Option WAN Connection Type, DHCP wählen.

(Computer-Einstellungen). • Internet-Navigation starten. Falls Probleme dabei auftauchen, wie folgt vorgehen: • Einen Browser öffnen. Dann auf der Internet-Adress-Zeile http://192.168.169.1eintippen. • Login-Details und Passwort “hame” eingeben. • Internet > WAN Network klicken. Bei der Option WAN Connection Type >Select Auto APN > Apply, die Funktion „3G-Mode“ wählen. Hinweis: wenn Ihnen APN, Dial-N°., User-name und Passwort des Verwenders bekannt sind, dann können Sie alles von Hand eingeben. VERBINDUNG DURCH ADSL-MODEM. Dazu benötigen Sie: • Router. • ADSL-Modem mit Telefon-Anschluss an RJ11.

• Modem-Kabel RJ45. Installations-Vorgang: • mittels RJ45-Kabel, LAN-Ausgang des ADSL-Modems mit dem WAN/LAN-Ausgang des Routers verbinden. • ADSL-Modem und Router einschalten. • Verbindung zwischen dem Computer und dem WIFI SSID des Routers herstellen (Computer-Einstellungen). • Browser öffnen, dann, unter Verwendung des Passworts „hame“, Log-in vornehmen. • Jetzt ADSL-Login-Daten (ID und Passwort) in das pop-up-Menü eingeben. OK drücken. • Die InternetNavigation kann nun beginnen. Sollte die Internet-Navigation Probleme bereiten, wie folgt vorgehen: • Web-Browser öffnen und auf der Adress-Zeile http://192.168.169.1eintippen. • Log-in-Daten und Passwort „hame“ eingeben. • Internet

24

FUNKTIONEN

D

ROUTER-KONFIGURATION (WEB-GUI Abb.4) STAND DER VERBINDUNGEN. Auf Display. • Stand der

verwendeten Netz-Verbindung ausweisen, inklusiv der Daten Signal Performance, Network-Mode etc. • Weitere Infos sind unter Home erhältlich. WIFI-Management. • um die WIFI-Konguration des Routers, mitsamt Einschalten/Ausschalten des Routers, vornehmen zu können, müssen angelegt werden: SSID, WIFI-Passwort etc. Nachfolgend, einige Beispiele der wichtigsten WIFI-Kongura-

tionen:

• WIFI SSID-Einstellung. Wireless > WiFi-Settings wählen. Unter NetworkName (SSID), gewünschte WiFi-SSID eingeben. Auf Apply klicken. • Falls Sie WIFI-Passwort oder SSID vergessen

haben, Fabrik-Einstellungen (Default) wie folgt wieder aufgreifen: Taste Admin > Settings > Load Default. Oder aber Sie führen einen Neu-Start (Reboot) durch, indem Sie die ResetTaste mindestens 5 Sekunden lang drücken. Der WIFI-Zugang ist ganz ohne Passwort möglich. • Security-Funktion wählen. Die WiFi-Default-Security-Funktion ist nicht aktiviert. Sicherstellen, dass die Router-Anmeldung nach derselben Methode erfolgt wie die Anmeldung des PCs oder sonstigen Geräts. Security-Konguration wie folgt vornehmen: Wireless >Security > Security mode. Für PC und WiFi, ein und dieselbe Security wählen. Passwörter aus 8 bis 64 Stellen formen. APN manuell. • Programmierung der „3G“-Funktion. Internet >WAN Network >WAN Connection Type>3G.

• “Manual APN” wählen, betreffende APN-Infos eingeben, „Apply“ drücken.

ROUTER-KONFIGURATION (WEB-GUI Abb.4)

STAND DER VERBINDUNGEN. Auf Display. • Stand der

verwendeten Netz-Verbindung ausweisen, inklusiv der Daten

Signal Performance, Network-Mode etc. • Weitere Infos sind

unter Home erhältlich.

WIFI-Management. • um die WIFI-Konguration des Routers,

mitsamt Einschalten/Ausschalten des Routers, vornehmen zu

können, müssen angelegt werden: SSID, WIFI-Passwort etc.

Nachfolgend, einige Beispiele der wichtigsten WIFI-Kongura-

tionen:

• WIFI SSID-Einstellung. Wireless > WiFi-Settings wählen. Un-

ter NetworkName (SSID), gewünschte WiFi-SSID eingeben. Auf

Apply klicken. • Falls Sie WIFI-Passwort oder SSID vergessen

4

25

FUNKTIONEN

D

AKTIVIERUNG DER FUNKTION „GEMEINSAME NUTZUNG“ VON MULTIMEDIA-DATEIEN

• Router-Schalter auf Position R 2 stellen • USB-Stift oder Festplatte in die USB-Öffnung des Routers geben

• Die Geräte anschließen, die, mittels Router, auf die Dateien Zugriff haben sollen. Um die gemeinsame Nutzung zu aktivieren, durch Web, in den Router gehen, wobei das Gerät wie folgt angeschlossen sein muss: • Öffnen Sie Ihren Browser und tippen Sie in die Adress-Zeile 192.168.169.1 • Auf die LOGIN-Ikon drücken und das Passwort „hame“ eingeben • Auf die MEDIA-Ikone drücken und SET GUIDE wählen • Die Funktion „Multimedia Sharing“ abhaken.

Der VM313 ist DLNA-kompatibel und jedes kompatible Gerät kann die Dateien besichtigen und wiedergeben. Bei Apple- und Android-Geräten müssen, hinsichtlich der „Multimedia-Sharing“-Funktion, die DLNA-kompatiblen Apps

heruntergeladen werden.

26

FUNCIONES

E

ALIMENTACION Y RECARGA BATERIA

El Router puede ser alimentado mediante batería o alimentador exterior. Recarga Batería: Mediante USB para PC/ Notebook, alimentador (5V 1.2A no en dotación) o alimentador para coche (cód. 5/211). Proceder como sigue: • Apagar

el Router. • Conectar el cable en dotación a la micro-USB y la otra extremidad al puerto USB del PC o del alimentador. Nota: El Led azul encendido indica que la batería se está recargando y se apagará al terminar el ciclo de carga de la

misma.

3

2

1

4

5

6 7

C-R

3

2

1

4

5

6 7

C-R

1 - RESET

2 - PUERTO MICRO USB POR RECARGA

3 - LED ESTADO BATERIA/WIFI/WAN/LAN

4 - TECLA ESTADO BATERIAS

5 - R = ON - C = RECARGA - = OFF

6 - PUERTO R/45 CONEXION WAN/LAN

7 - PUERTO USB PARA CONECTAR MODEM 3G

1 - RESET

2 - PUERTO MICRO USB POR RECARGA

3 - LED ESTADO BATERIA/WIFI/WAN/LAN

4 - TECLA ESTADO BATERIAS

5 - R = ON - C = RECARGA -

= OFF 6 - PUERTO R/45 CONEXION WAN/LAN 7 - PUERTO USB PARA CONECTAR MODEM 3G

27

FUNCIONES

E

ACTIVACION SIMPLIFICADA A la primera conexión introducir el modem 3G sin ningún PIN en la tarjeta SIM. El Router tendrá acceso a INTERNET AUTOMATICAMENTE. Para proteger la red seguir las instrucciones para introducir la password.

CONFIGURACION ORDENADOR • Conectarse a la red y abrir la conexión wireless network connection del ordenador. • Elegir las opciones del Ordenador “obtener dirección IP automáticamente” y “obtienes server DNS automáticamente”. (g. 1) • Posicionar la función “WIFI” del Ordenador en “ON”. Una vez establecida la conexión WIFI, pinchar “Actualiza redes inalámbricas wireless”. • Seleccionar la página de la red wireless del Router “Conexión red wireless” y el nombre SSID Phonocar-VM312. • Percatarse de la efectiva conexión WIFI y del acceso a internet (g. 2). Notas: En el caso de que el Ordenador, o el dispositivo utilizado, no disponga de la función WIFI, utilizar el cable RJ45, para conectar el dispositivo WIFI, o el PC, al Router, mediante la salida LAN. • En el caso de que la navegación en Internet tenga problemas, ejecutar la siguiente operación: Abrir el Browser Web y

digitar en la barra de direcciones: http://192.168.169.1 y presionar

ENTER, introducir la password “hame” (g.3). Si se desea cambiar la password seguir el procedimiento después del

acceso.

Password. Se aconseja de cambiar las credenciales log-in del Router, con una password elegida por el usuario. En el caso de no recordar la password, presionar la tecla Reset del Router, durante unos 5 segundos, para volver a los ajustes de fábrica. De esta forma, la password volverá a ser “hame”.

CONFIGURACION ORDENADOR • Conectarse a la red y abrir la conexión wireless network connection del ordenador. • Elegir las opciones del Ordenador “obtener dirección IP automáticamente” y “obtienes server DNS automáticamente”. (g. 1) • Posicionar la función “WIFI” del Ordenador en “ON”. Una vez establecida la conexión WIFI, pinchar “Actualiza redes inalámbricas wireless”. • Seleccionar la página de la red wireless del Router “Conexión red wireless” y el nombre SSID Phonocar-VM312. • Percatarse de la efectiva conexión WIFI y del acceso a internet (g. 2). Notas: En el caso de que el Ordenador, o el

1

28

FUNCIONES

GB

INSTALACION HARDWARE El Router tiene la capacidad de conectarse de varias formas a Internet posicionando el conmutador (5) en “R”. CONEXION Mediante 3G USB MODEM. Se necesitan los siguientes dispositivos: • Router • 3G USB Modem

(compatible con el Router, ver tabla que se puede descargar desde el sitio www.phonocar.it). • 3.3G SIM Card (con el

plano de los datos y credenciales login).

Procedimiento para la instalación: • Introducir la SIM 3G en el 3G USB Modem. • Introducir el MODEM 3G USB en la salida USB del Router. • Encender el Router. • En el Ordenador ejecutar la conexión WIFI SSID del Router

2

3

29

FUNCIONES

(Conguración Ordenador). • Iniciar la navegación en Internet. En el caso de que la navegación en Internet no funcionase, proceder como sigue: • Abrir un browser y digitar http://192.168.169.1 en la barra de direcciones de internet. • Introducir las credenciales con la password “hame”. • Pinchar Internet > WAN Network. Hay que seleccionar” 3G mode” a la voz WAN Connection Type >Select Auto APN > Apply. Nota: Si conoce el APN, Dial No., username, password del operador, se puede introducir digitándolo de forma manual. CONEXION MEDIANTE ADSL MODEM. Se necesitan los siguientes dispositivos: • Router. • ADSL Modem con línea telefónica conectada a RJ11. • Cavo RJ45 del modem. Procedimiento de instalación: • Conectar la salida LAN del modem ADSL y la salida WAN/LAN del Router, mediante cable RJ45. • Encender el modem ADSL y Router. • Establecer la conexión entre el ordenador y el WIFI SSID del Router (Conguración Ordenador). • Abrir un browser, ejecutar el login con password “hame”. • Introducir las credenciales para el login ADSL (ID y Password) en el Menú pop up. Presionar OK. • Iniciar la navegación. En el caso de que la navegación en Internet no funcionase, proceder como sigue: • Abrir un browser y digitar http://192.168.169.1 en la barra de direcciones. • Introducir las credenciales con la password “hame”. • Pinchar Internet > WAN Network. Hay que seleccionar PPPOE(ADSL) a la voz WAN Connection Type . • Percatarse que User Name y Password sean correctos.

CONEXION MEDIANTE CABLE /DHCP MODEM Se necesitan los siguientes dispositivos: • Router. • Preparado para el acceso a Internet (ejemplo: LAN en el

despacho, LAN en el Hotel, etc. con conexión Internet). • Cable RJ45 del modem. Procedimiento de instalación: • Conectar mediante cable RJ45, la salida LAN del interruptor o Router y salida WAN/LAN del Router. • Encender el Router. • Establecer la conexión del ordenador con WIFI SSID del Router (ver Conguraciones Ordenador). • Iniciar la navegación en Internet. En el caso de que la navegación en Internet no funcionase, proceder como sigue: • Abrir un browser y digitar http://192.168.169.1 en la barra de direcciones de internet. • Introducir las credenciales con la password “hame ”. • Pinchar Internet > WAN Network. Hay que seleccionar DHCP a la voz WAN Connection Type.

(Conguración Ordenador). • Iniciar la navegación en Internet. En el caso de que la navegación en Internet no funcionase, proceder como sigue: • Abrir un browser y digitar http://192.168.169.1 en la barra de direcciones de internet. • Introducir las credenciales con la password “hame”. • Pinchar Internet > WAN Network. Hay que seleccionar” 3G mode” a la voz WAN Connection Type >Select Auto APN > Apply. Nota: Si conoce el APN, Dial No., username, password del operador, se puede introducir digitándolo de forma manual. CONEXION MEDIANTE ADSL MODEM. Se necesitan los siguientes dispositivos: • Router. • ADSL Modem con línea telefónica conectada a RJ11. • Cavo RJ45 del modem. Procedimiento de instalación: • Conectar la salida LAN del modem ADSL y la salida WAN/LAN del Router, mediante cable RJ45. • Encender el modem ADSL y Router. • Establecer la conexión entre el ordenador y el WIFI SSID del Router (Conguración Ordenador). • Abrir un browser, ejecutar el login con password “hame”. • Introducir las credenciales para el login ADSL (ID y Password) en el Menú pop up. Presionar OK. • Iniciar la navegación. En el caso de que la navegación en Internet no funcionase, proceder como sigue: • Abrir un browser y digitar http://192.168.169.1 en la barra de direcciones. • Introducir las credenciales con la password “hame”. • Pinchar Internet > WAN Network. Hay que

30

FUNCIONES

GB

CONFIGURACION DEL ROUTER (WEB-GUI ﬁg.4) ESTADO DE LAS CONEXIONES. En el display. • Hacer aparecer el estado de la red existente, Incluida las voces:

Signal Performance, Network Mode, etc. • Pinchar Home, para tener más informaciones. WIFI Management. • Para congurar el WiFi del Router, en ello incluido el Encendido/Apagado del WiFi, asignar: SSID, WiFi password, etc. A continuación especicar algunas de las principales conguraciones WiFi: • Ajuste WiFi SSID. Pinchar Wireless > WiFi Settings. Introducir el WiFi SSID deseado, en ámbito NetworkName(SSID). A continuación pinchar Apply.

• En el caso de no recordar la password WIFI o SSID. Cargar los ajustes de fábrica (Default) pinchando en la tecla Admin > Settings > Load Default. En alternativa, es posible presionar

la tecla Reset del aparato durante más de 5 segundos. Esta operación dará lugar a un reboot (Re-inicio). Para acceder al WiFi no se necesita ninguna password. • Seleccionar la Función Security. La función WiFi default security esta deshabilitada. Controlar que el método de inscripción del Router sea igual al método de inscripción del dispositivo o del PC. Para congurar la función Security, pinchar Wireless >Security > Security mode. Seleccionar, para PC y WiFi, la misma Security, y las password deben ocupar de 8 a 64 posiciones. APN manual. • Programar la función “3G”: Internet >WAN Network >WAN Connection Type>3G. • Seleccionar “Manual APN”, introducir las informaciones APN del caso y presionar “Apply”.

CONFIGURACION DEL ROUTER (WEB-GUI ﬁg.4) ESTADO DE LAS CONEXIONES. En el display. • Hacer aparecer el estado de la red existente, Incluida las voces:

Signal Performance, Network Mode, etc. • Pinchar Home, para tener más informaciones. WIFI Management. • Para congurar el WiFi del Router, en ello incluido el Encendido/Apagado del WiFi, asignar: SSID, WiFi password, etc. A continuación especicar algunas de las principales conguraciones WiFi: • Ajuste WiFi SSID. Pinchar Wireless > WiFi Settings. Introducir el WiFi SSID deseado, en ámbito NetworkName(SSID). A continuación pinchar Apply.

• En el caso de no recordar la password WIFI o SSID. Cargar los ajustes de fábrica (Default) pinchando en la tecla Admin

4

31

FUNCIONES

PAUTA PARA COMPARTIR ARCHIVOS MULTIMEDIA

• Posicionar el interruptor del router en la posición R • Introducir la pen USB o disco duro en el puerto USB del router

• Conectar los dispositivos para compartir los archivos con el router. Para activarlo acceder al router vía web con un dispositivo conectado en el siguiente modo:

• Abrir el proprio browser e introducir en la barra de dirección 192.168.169.1

• Pinchar en el icono LOGIN y digitar “hame” • Pinchar en el icono MEDIA y seleccionar SET GUIDE

• Conrmar en el recuadro de “Multimedia Sharing”. El VM313 soporta el protocolo DLNA y cualquier dispositivo compatible podrá visualizar y reproducir los archivos. Para los dispositivos de Apple y Android descargar para compartir las aplicaciones compatibles DLNA.

S.p.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy)

Tel. ++39 0522 941621 • Fax ++39 0522 942452 www.phonocar.com • e-mail:[email protected]

WI-FI 802.11 b/g/n 150 Mbps.

Security: 64/128 WEP,WPA-PSK,WPA2-PSK,WPA/WPA2. Connessione no a 20 dispositivi. / Connection up to 20 devices.

POWERBANK

• Batteria / Battery 7800 mA litio

• Uscita / Output 5 V - 1 A

• Durata carica / Working time: router 13 h. - standby 24 h.

MEDIA SHARING

• Condivisione le A/V multimediali / A/V media les sharing.

COMPATIBILITÀ / COMPATIBILITY:

VIdeo: XVID-AVI-RMVB-MKV-MOV-M4V-MP4-3GP Audio: MP3-AAC-WMA-OGG Pictures: JPG-BMP-GIF-CDR-PSD Files: PPT-XLS-DOC-TXT

WI-FI 802.11 b/g/n 150 Mbps.

Security: 64/128 WEP,WPA-PSK,WPA2-PSK,WPA/WPA2. Connessione no a 20 dispositivi. / Connection up to 20 devices.

POWERBANK

• Batteria / Battery 7800 mA litio

• Uscita / Output 5 V - 1 A

• Durata carica / Working time: router 13 h. - standby 24 h.

MEDIA SHARING

• Condivisione le A/V multimediali / A/V media les sharing.

CARATTERISTICHE TECNICHE • TECHNICAL FEATURES CARACTERISTIQUES TECHNIQUES • TECHNISCHE DATEN

CARACTERISTICAS TECNICAS

CARATTERISTICHE TECNICHE • TECHNICAL FEATURES CARACTERISTIQUES TECHNIQUES • TECHNISCHE DATEN

CARACTERISTICAS TECNICAS
