TRASMETTITORE
SEGNALE VIDEO
VIDEO-SIGNAL TRANSMITTER
Istruzioni di montaggio
Instructions manual
Instructions de montage
Montageanleitung
Instrucciones para el montaje
VM 289
Page 2

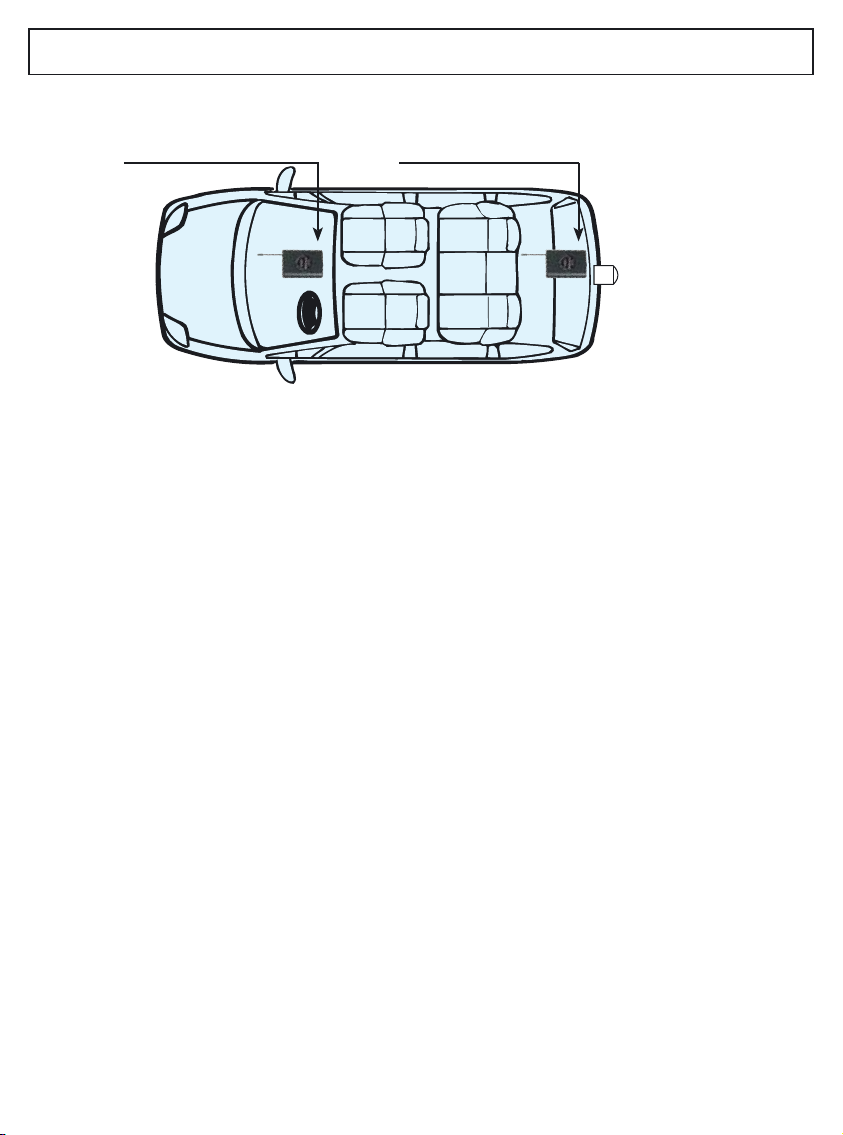

INSTALLAZIONE • INSTALLATION • INSTALACIÓN
RICEVITORE •RECEIVER
TRASMETTITORE • TRANSMITTER
RETROCAMERA
REAR-CAMERA
I - L’installazione del trasmettitore e del ricevitore deve essere effettuata all’interno dell’abitacolo non a con-
tatto di centraline elettroniche che possono causare disturbi.
ATTENZIONE: La frequenza di trasmissione 2,4 GHz è la medesima del BLUETOOTH pertanto in caso di
attivazione in contemporanea di un apparato BLUETOOTH si possono verificare disturbi sul monitor.
GB - Transmitter and Receiver have to be installed inside the passenger compartment, sufficiently FAR
FROM electronic central-units which could cause interferences.
IMPORTANT: The VM289-transmission-frequency 2,4 GHz is the same as for the BLUETOOTH. That is why
interferences on the Monitor could occur when VM289 and a BLUETOOTH-unit are contemporaneously
activated.
FR - L’installation du transmetteur et du récepteur doit être fait à l’intérieur de l’Habitacle et pas en proximi-
té des centrales électroniques qui peuvent causer des interférences.
ATTENTION: La fréquence de transmission 2,4 GHz est la même que celle du BLUETOOTH et donc en cas
d’activation simultané d’un dispositif Bluetooth, des interférences peuvent se manifester sur le monitor.
D - Sender und Empfänger müssen im Wageninneren installiert werden, möglichst FERN von elektronischen
Zentral-Einheiten, um Störungen zu verhindern.
WICHTIG: Die Sender-Frequenz für VM289 und BLUETOOTH 2,4 GHz sind identisch. Bei gleichzeitiger
Aktivierung des VM289 und eines Bluetooth-Gerätes, könnten sich daher Störungen auf dem Bildschirm
ergeben.
E - La instalación del transmisor y del receptor tiene que ser efectuada en el interior del habitáculo no a
contacto de centralitas electrónicas que pueden crear disturbios.
ATENCIÓN: La frecuencia de transmisión 2,4 GHz es la misma que usa el BLUETOOTH así que en caso de
activación en contemporánea de un aparato BLUETOOTH se pueden verificar disturbios en el monitor.
Page 3

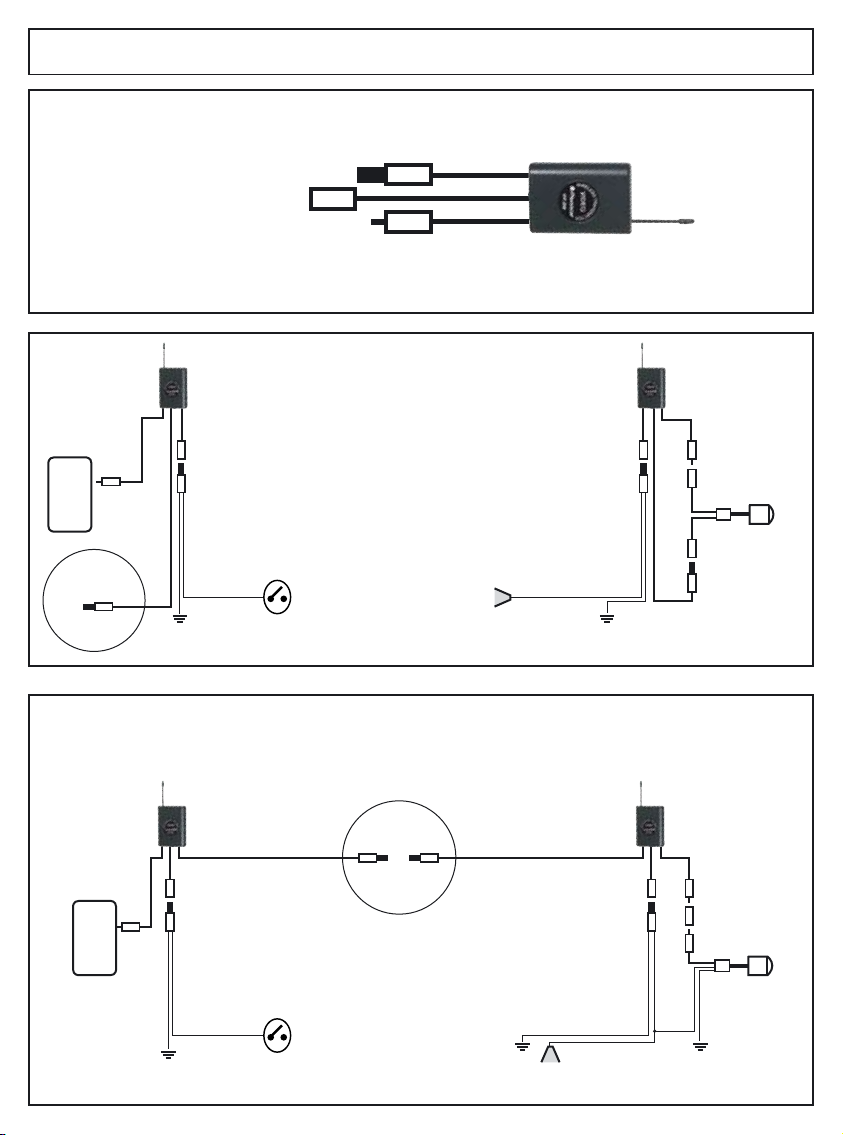

COLLEGAMENTI • CONNECTIONS • CONNEXIONS • ANSCHLÜSSE • CONEXIONES
RICEVITORE
RECEIVER
G
MONITOR
USCITA AUSILIARIA
OUTPUT AUXILIARY
MAX 500 mA
Rosso / Red
OUT +12V
Rosso / Red IN +12V
Giallo / Yellow
VIDEO
R R
R R
+12V IN
+12V OUT
R
SOTTO CHIAVE
UNDER KEY
Uscita Ausiliaria / Output Auxiliary Max 500 mA
LUCI RETROMARCIA
REVERSING LIGHTS
TRASMETTITORE
TRANSMITTER
G
G
+12V IN
R
+12V OUT
R
RICEVITORE
RECEIVER
G
RADIO
MONITOR
Collegamento con retrocamere • Connection with rear-camera
VM280-VM281-VM282
+12V OUT
R R
R R
R R
+12V IN
SOTTO CHIAVE
UNDER KEY
ISOLATE
LUCI RETROMARCIA
REVERSING LIGHTS
TRASMETTITORE
TRANSMITTER
G
4/670.2
N
+12V IN
CAMERA
VM280-81-82
Page 4
CARATTERISTICHE TECNICHE • TECHNICAL SPECIFICATIONS • CARACTERISTIQUES
TECHNIQUES • TECHNISCHE EIGENSCHAFTEN • CARACTERÍSTICAS TÉCNICAS
Alimentazione / Power 12V Receiver - Transmitter
Assorbimento / Absorption 120 mA Receiver - 45 mA Transmitter
Frequenza di trasmissione / Transmit Frequency 2.4 GHz
Temperatura di esercizio / Operating temperature -10 + 55 C°
Distanza di trasmissione / Transmission distance fino a 30 m.
Dimensioni / Dimensions mm. 48 x 26 x 15 Receiver - Transmitter
Packaging:
1 Ricevitore / Receiver
1 Trasmettitore / Transmitter
2 Cavi alimentazione / Power Cables
Phonocar S.p.A. - Via F.lli Cervi, 167/C - 42124 Reggio Emilia (Italy) - Tel. ++39 0522 941621 - Fax ++39 0522 942452
www.phonocar.com - e-mail:[email protected]
