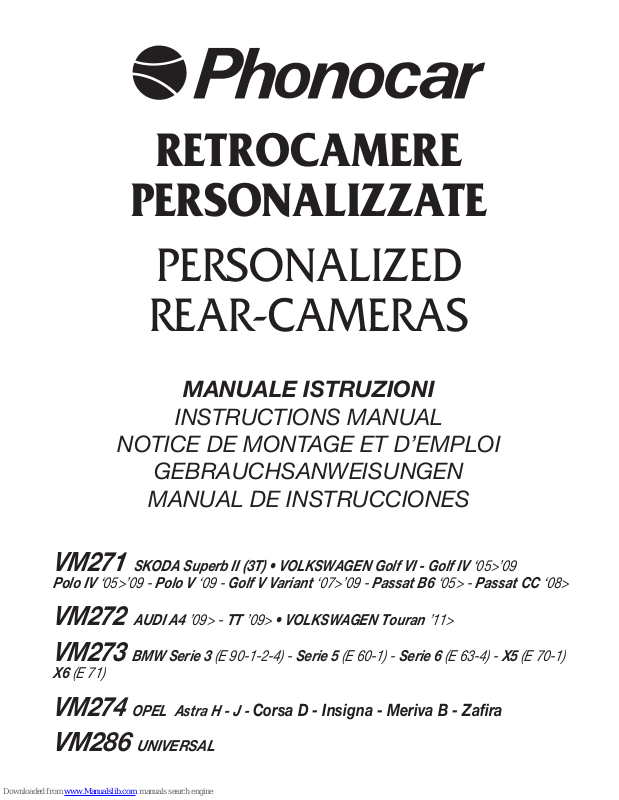

MANUALE ISTRUZIONI
INSTRUCTIONS MANUAL
NOTICE DE MONTAGE ET D’EMPLOI
GEBRAUCHSANWEISUNGEN
MANUAL DE INSTRUCCIONES
RETROCAMERE
PERSONALIZZATE
PERSONALIZED
REAR-CAMERAS
VM274
OPEL Astra H - J -
Corsa D - Insigna - Meriva B - Zafira
VM286
UNIVERSAL
VM273
BMW Serie 3 (E 90-1-2-4) - Serie 5 (E 60-1) - Serie 6 (E 63-4) - X5 (E 70-1)
X6 (E 71)
VM271
SKODA Superb II (3T) • VOLKSWAGEN Golf VI - Golf IV ‘05>’09
Polo IV ‘05>’09 - Polo V ‘09 - Golf V Variant ‘07>’09 - Passat B6 ‘05> - Passat CC ‘08>
VM272
AUDI A4 ’09> - TT ’09> • VOLKSWAGEN Touran ’11>
Page 2
I • La retrocamera è studiata per essere utilizzata solo per il tempo necessario al parcheggio. Deve essere alimentata tramite le luci di retromarcia in
quanto se tenuta costantemente accesa si può danneggiare.
Attenzione: Su alcune auto è possibile che la tensione delle luci di retromarcia non sia stabile, in questo caso interporre un relé.
GB • The rear-camera has been studied to activate only during the
parking-process. Its current-supply has to be taken from the reversegear-lights, because continuous operation conditions would damage the
rear-camera.
Attention: On some car-models, the tension of the reverse-gear-lights
might be unstable. In such case, please put a Relay in-between.
FR • La caméra de recul est étudiée pour être utilisée seulement le temps nécessaire au stationnement. Elle doit être alimentée à travers les lumières de la
marche arrière, car, si constamment allumée, elle peut s’endommager.
Attention: Sur certaines voitures, la tension des lumières de marche arrière
peut être instable, dans ce cas interposer un relais.

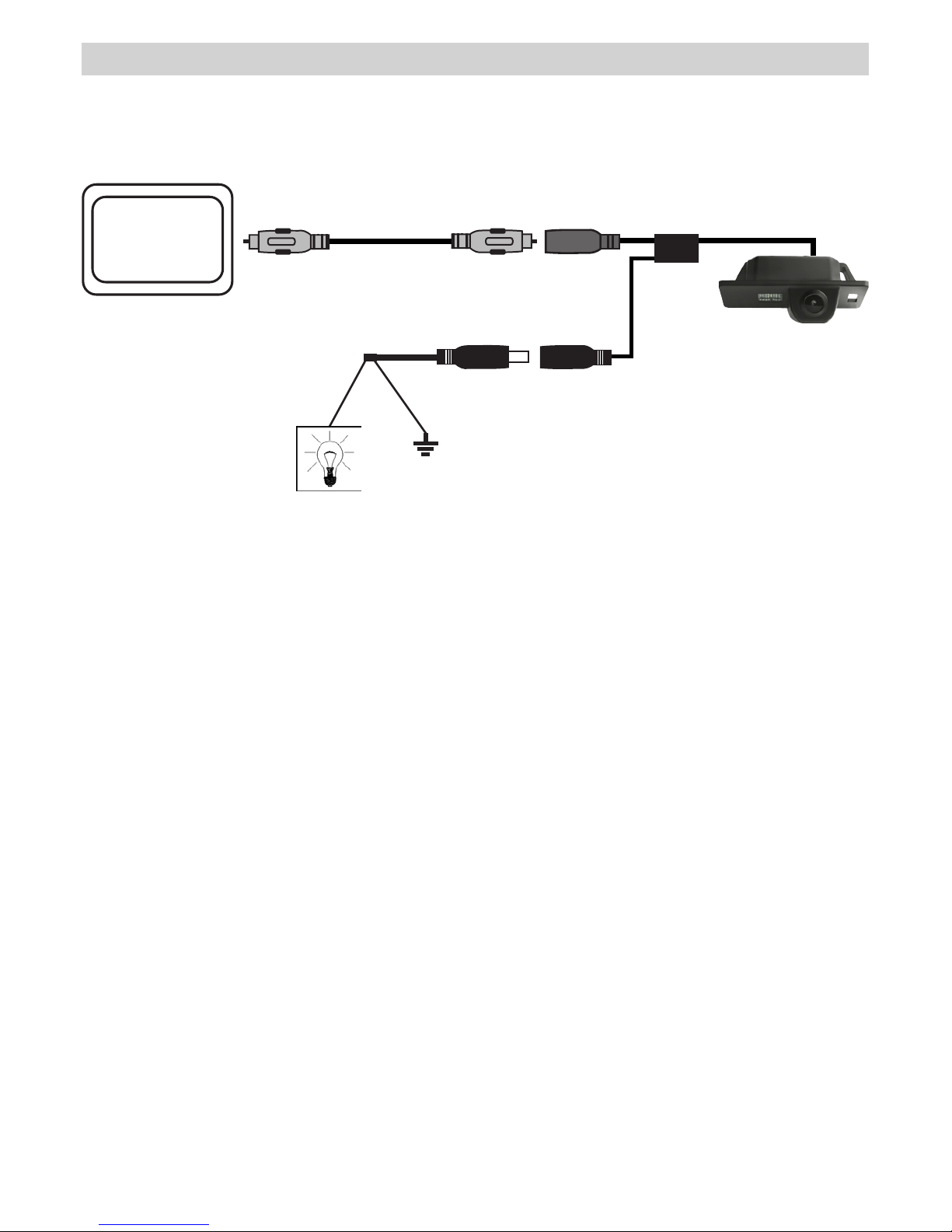

Collegamenti • Connections • Connexion • Anschluß • Conexion
LUCI RETROMARCIA
REVERSE-GEAR LIGHTS
VIDEO
POWER
Page 3
D • Die Rückfahr-Kamera aktiviert sich nur so lange, bis der Parkvorgang
beendet ist. Stromanschluss unbedingt an den Rückfahr-Lichtern vornehmen, da der Dauerbetrieb die Rückfahr-Kamera beschädigen würde.
Wichtig: Bei einigen Wagenmodellen, verhält sich die Spannung an den
Rückfahr-Lichtern unstabil. In solch einem Fall, bitte ein Relais dazwischen
geben.
E • La retro-cámara ha sido estudiada para ser utilizada solo durante el
estacionamiento del coche. Tiene que ser alimentada mediante el positivo
de la luz de marcha atrás, en el caso de tenerla constantemente encendida se puede dañar.
Atención: En algunos coches es posible que la tensión de alimentación de
las luces de marcha atrás no sea estable, en este caso hay que interponer
un relé, para su correcto funcionamiento.

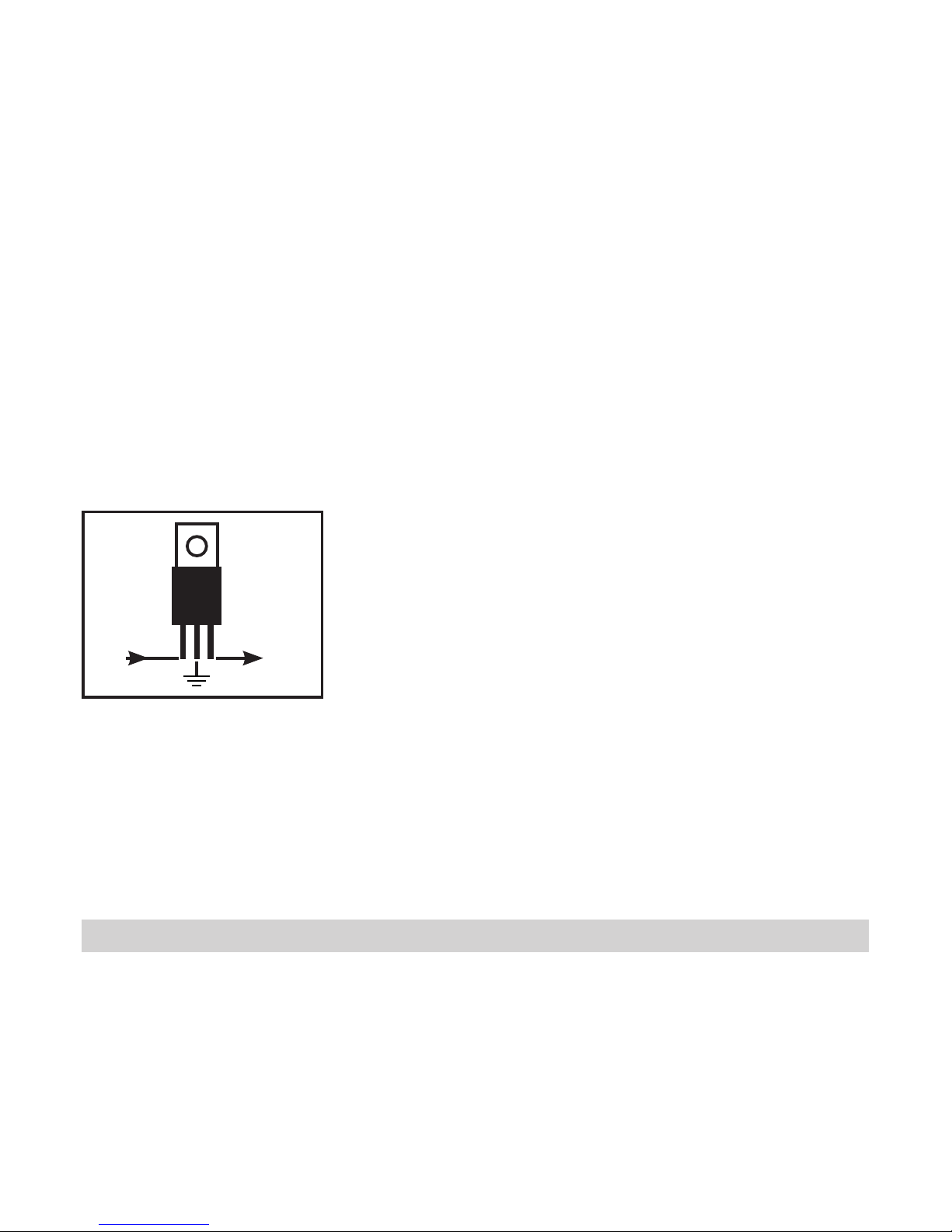

7812
OUT
IN
+ 12 V
I • Per l’utilizzo prolungato (superiore a 5 minuti)
collegare in serie al positivo di alimentazione
l’integrato 7812.
GB • For longer operation-times (more than 5 minu-
tes), connect the IC 7812 in series to the currentsupply positive.
FR • Pour l’utilisation prolongé (supérieur à 5 minutes), brancher en série au
positif de l’alimentation l’intégré 7812.
D • Bei längeren Betriebszeiten (mehr als 5 Minuten), Bauteil 7812, am
Strom-Pluspol, in Serie anschließen.
E • Para la utilización prolongada (superior a 5 minutos) conectar en serie al
positivo de alimentación el integrado 7812.
Speciche tecniche • Technical specications
Sensore / Sensor ........................................................................................... CMD
Sensore / Sensor VM286 .............................................................................CCD
Sistema / System .................................................................... NTSC 656X462 Pixel
Immagine / Picture ........................................................................................... Mirror
Immagine / Picture VM286 ............................................................... Mirror-Normal
Risoluzione / Resolution ......................................................................... 420 TV line
Angolo di visione / View angle ............................................................................170°
Resistente all’acqua / Water-resistant ....................................................... IP 67-68
Lunghezza cavo / Cable lenght .........................................................................6 mt.
Page 4
S.p.A. - Via F.lli Cervi, 167/C - 42124 Reggio Emilia (Italy)
Tel. ++39 0522 941621 - Fax ++39 0522 942452
www.phonocar.com - e-mail:[email protected]
Garanzia: La garanzia decade nel caso di danneggiamento alla retrocamera o ai cavi.
Guaranty: Guaranty becomes void, in case of accidents on the rearcamera or cables.
Garantie: La garantie n’est pas valable en cas de dommage à la caméra
de recul ou aux câbles.
Garantie-Leistung: diese entfällt, falls Rückfahr-Kamera oder diesbezügliche Kabel, Unfallschäden erleiden sollten.
Garantía: La garantía decae en el caso de daños a la retro-cámara o a los
cables.

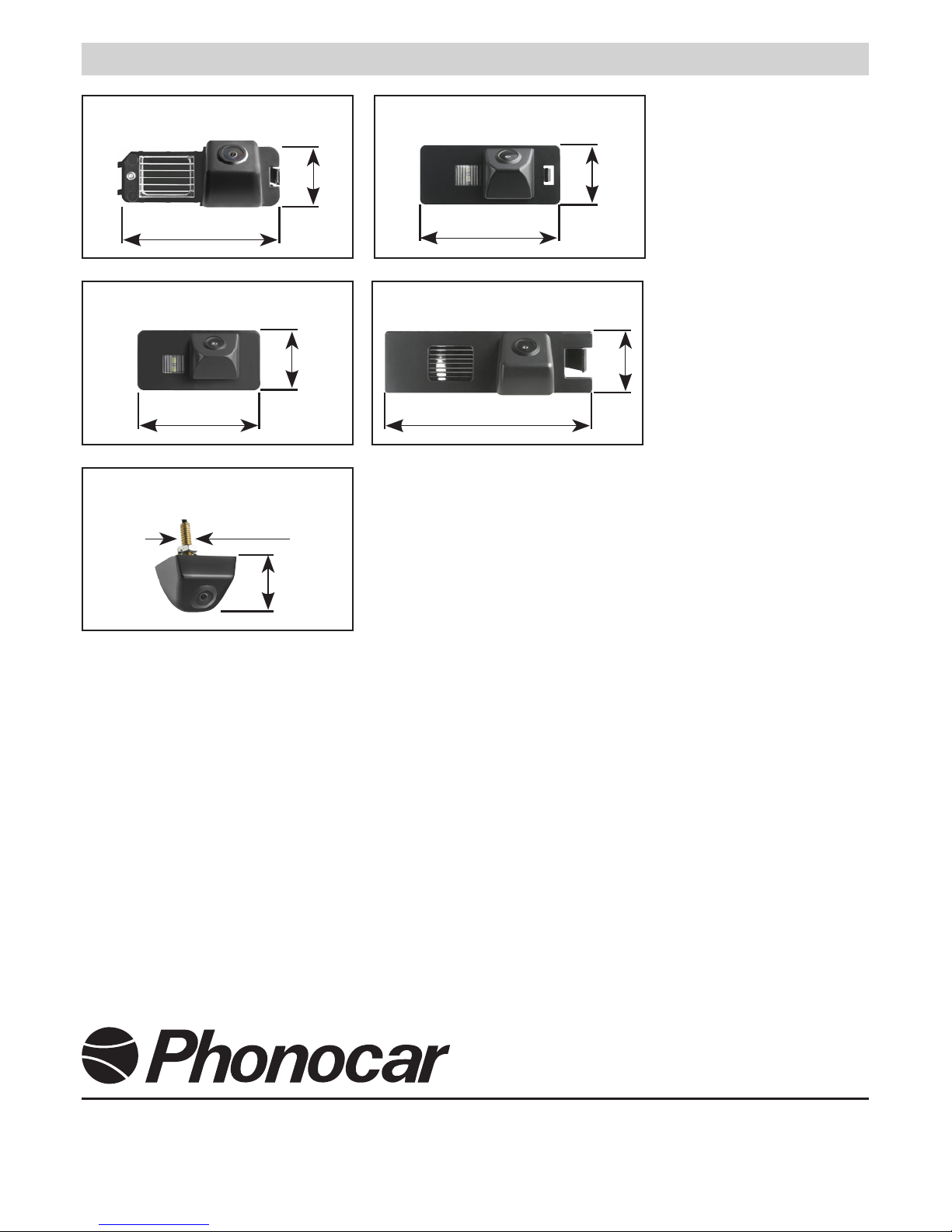

VM274
103 mm
31 mm
VM286
Ø 6 mm
25 mm
VM273
73 mm
36 mm
VM272
76 mm
32 mm
VM271
78 mm
29 mm
Dimensioni • Dimensions
