MANUALE ISTRUZIONI

MANUAL INSTRUCTIONS

MANUEL D’INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUAL DE INSTRUCCION

VM 207

DVB-T

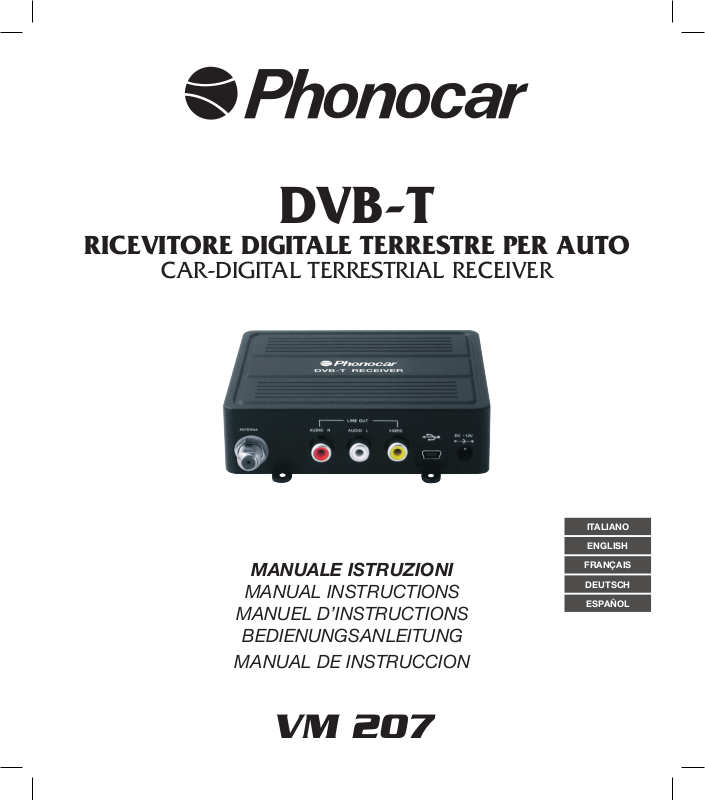

RICEVITORE DIGITALE TERRESTRE PER AUTO

CAR-DIGITAL TERRESTRIAL RECEIVER

ITALIANO

ENGLISH

FRANÇAIS

DEUTSCH

ESPAÑOL

Page 2

Note

Indice

Note e Speciﬁche DVB ..................................................................................................... pag. 2-3

Descrizione pannello DVB-T............................................................................................. pag. 3

Telecomando .................................................................................................................... pag. 4

Settaggio Menù ................................................................................................................ pag. 5-11

Accessori .......................................................................................................................... pag. 11

Grazie al DVB è possibile vedere la TV in alta deﬁnizione, seguendo le seguenti le regole:

Non posizionare questa unità sotto il sole diretto. Deve essere tenuto in un luogo fresco e all'ombra.

Non posizionare l'unità in luoghi umidi. Deve essere tenuto in luoghi secchi.

Non smontare l'unità per evitare danni

Evitare che l'unità cada per terra

Non guardare programmi sullo schermo durante la guida per evitare incidenti.

Page 3

Speciﬁche

Voltaggio operativo .................................................................................................................................. DC12V

Corrente operativa ...................................................................................................................................... 1.2°A

Impedenza Uscita Video..............................................................................................................................75 Ω

Intervallo Frequenza ricezione ..............................................................................................48.25-863.25 MHz

Temperatura di funzionamento ................................................................................................... -10° C / +60° C

Sistema Audio ........................................................................................................................... Auto PAL/NTSC

Modalità Display ............................................................................................................................... RGB/CVBS

Dimensioni ............................................................................................................84 mm x 80.7 mm x 23.3 mm

Foro vite per ﬁssaggio

Antenna

USB port

Alimentazione

Audio right Audio left Video imput

Foro vite per ﬁssaggio

Sensore telecomando Led accensione

Ingresso sensore esterno telecomando

Foro vite per ﬁssaggio

SD/MMC/MS

card slot

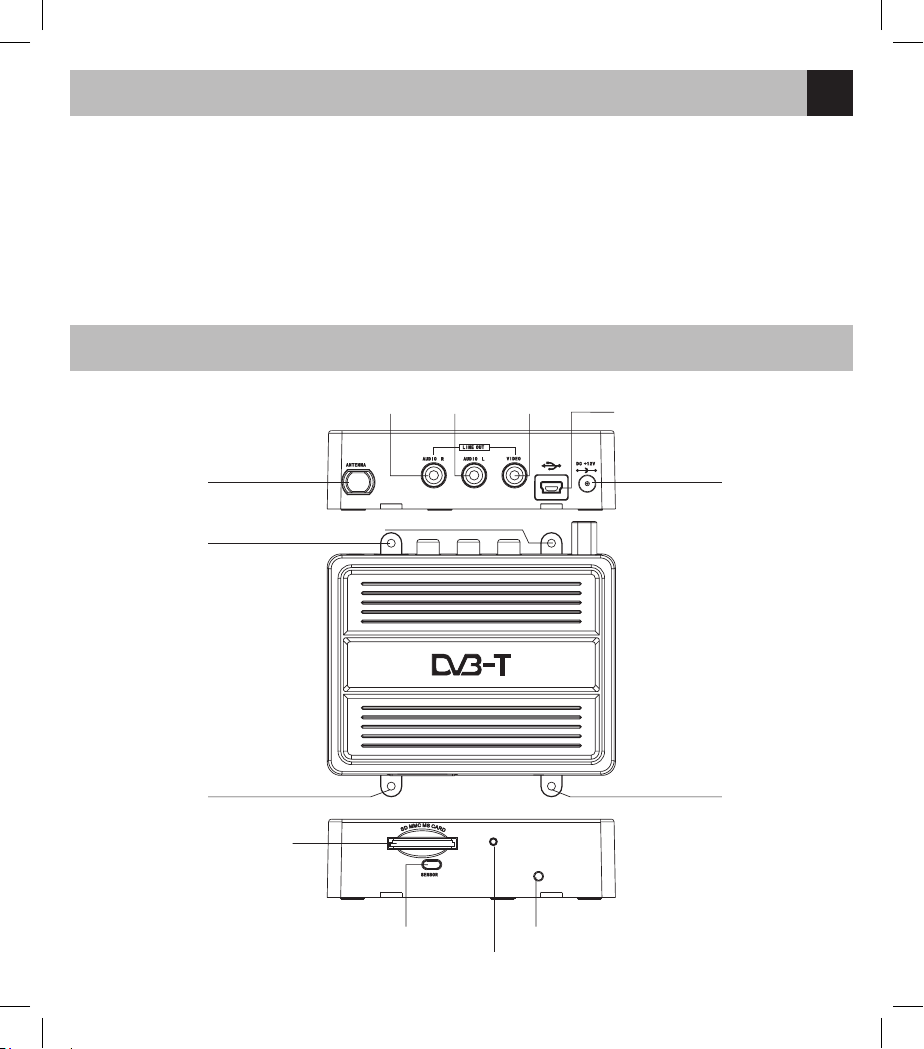

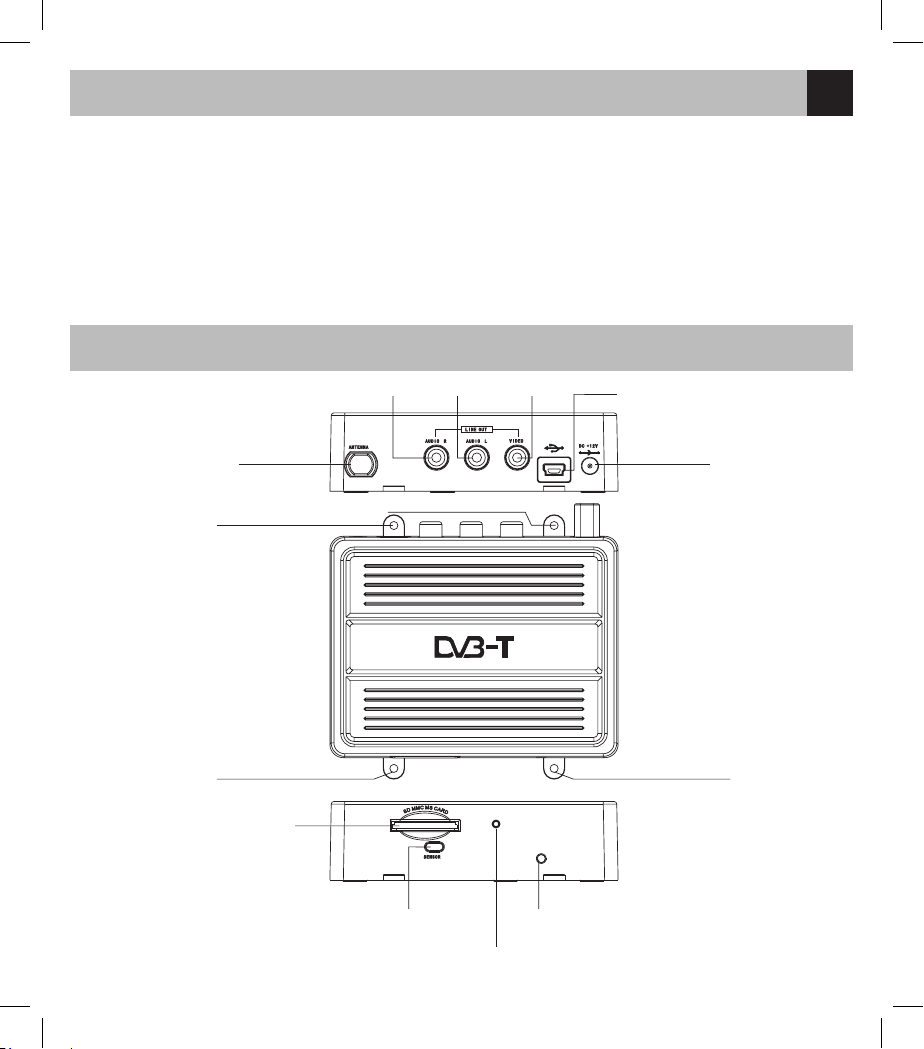

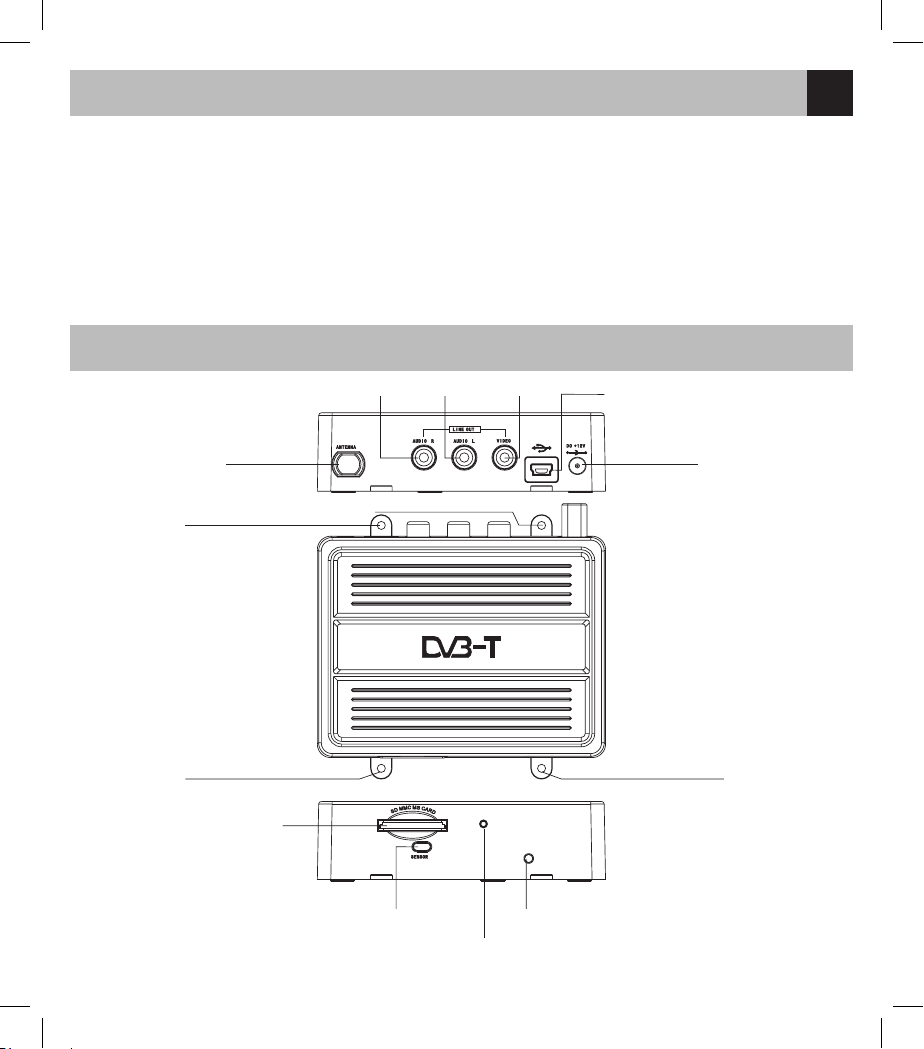

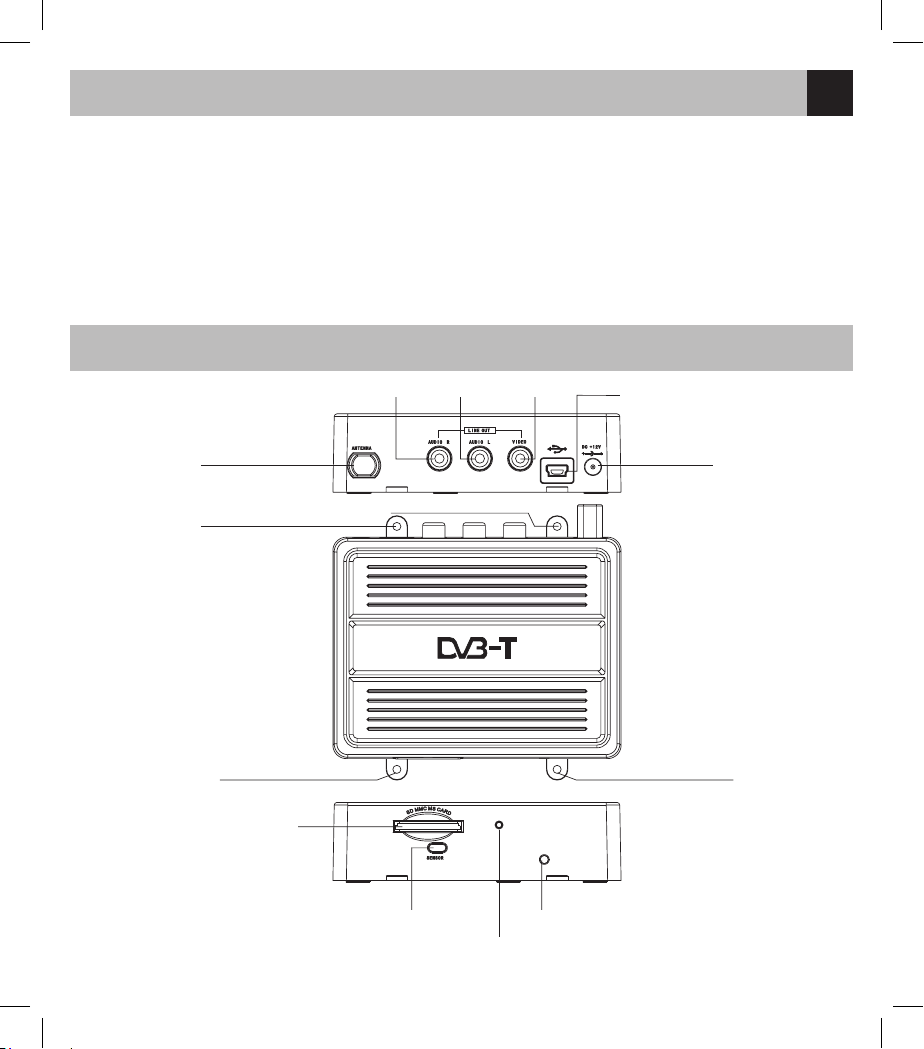

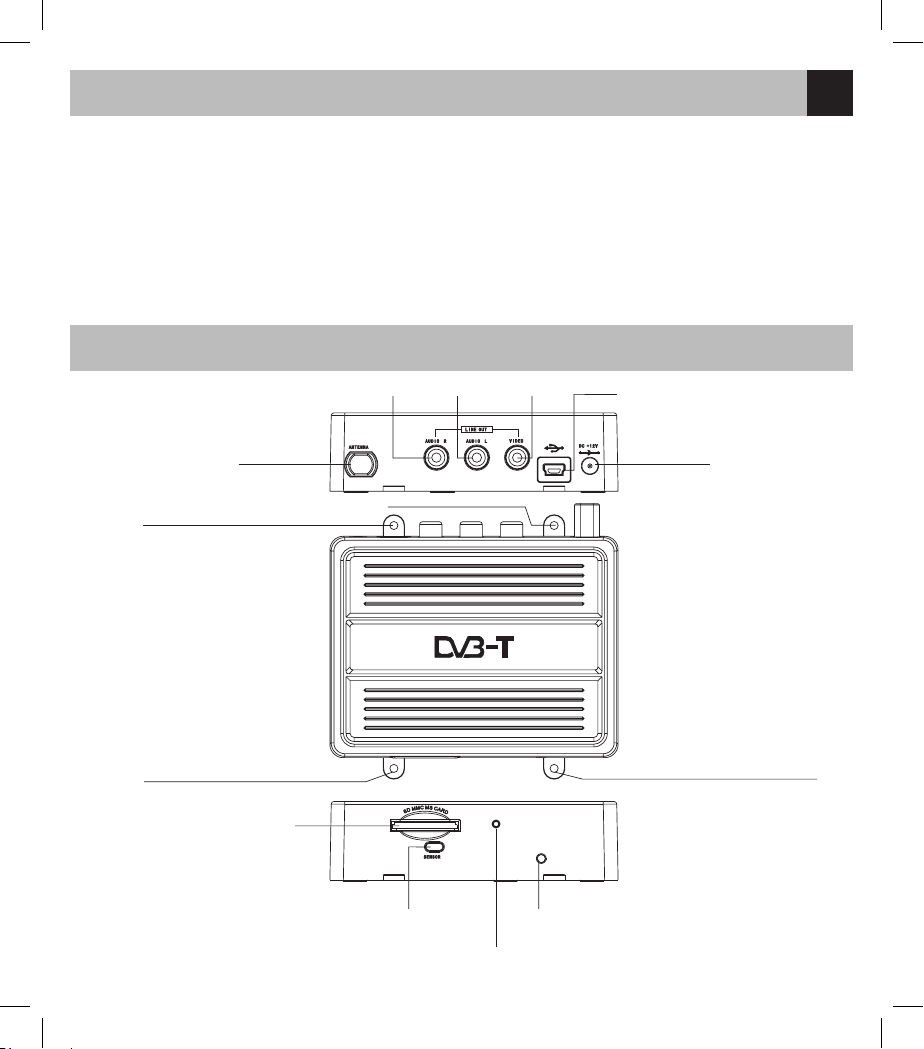

Descrizione Pannello DVB-T

Page 4

Telecomando

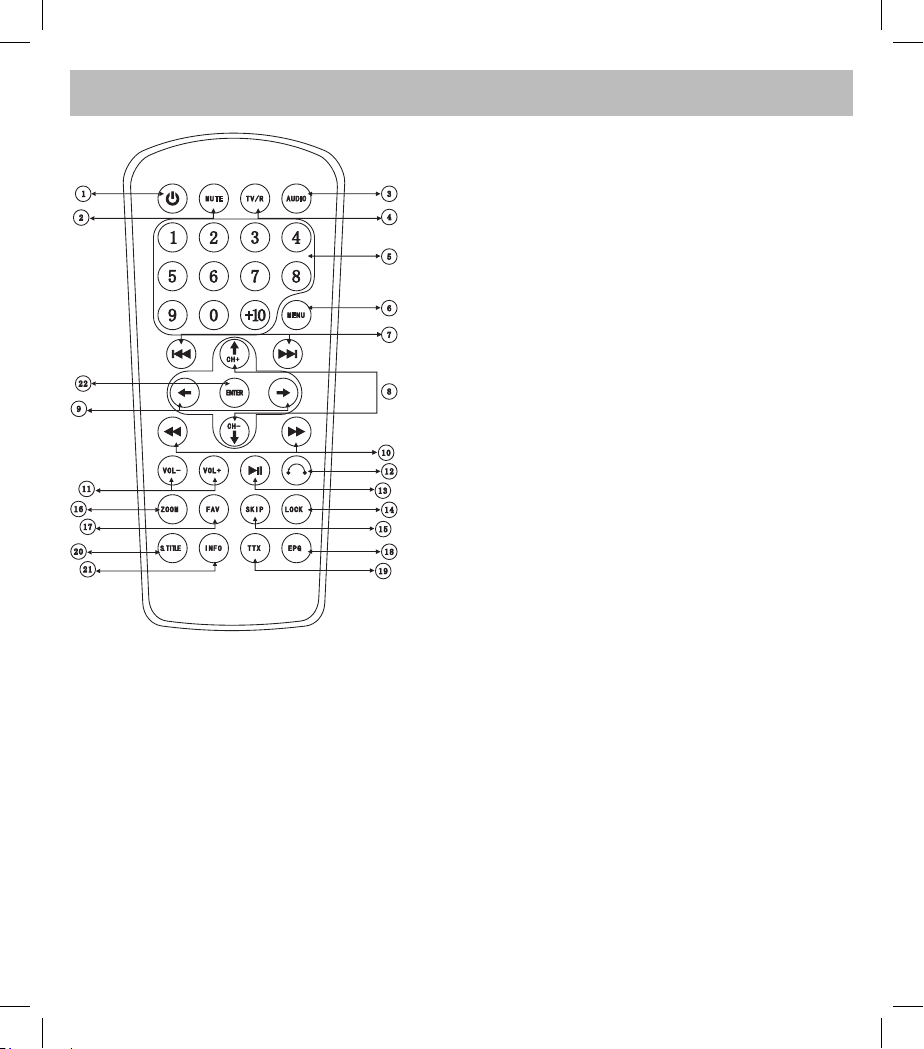

1. Power: Dopo aver connesso DVB-T, premere questo tasto per accendere/spegnere l'unità. (Quando la spia di accensione si illumina, è spento)

2. Mute: per togliere il volume

3. Audio: Per cambiare Canale destro e sinistro

4. TV/R: Per cambiare modalità TV

5. Numeri: Per selezionare la stazione o impostare data e ora

6. MENU: per entrare ed uscire dai menù

7. Canzone precedente successiva

8. CH+/CH-: per selezionare il canale e muovere il cursore

9. UP/QOWN/LEFT/RIGHT: per muovere il cursore

10. Avanti/indietro veloce

11. Vol+/Vol-: Per aumentare/diminuire il volume

12. : tornare al canale precedente

13. Play/pausa: per riprodurre o mettere in pausa

14. Lock: per impostare il blocco

15. Skip: per entrare nell’interfaccia ricerca stazioni

16. Zoom: Nella riproduzione delle jpeg, premere questo tasto per allargare o ridurre la dimensione dell’immagine

17. FAV: Per impostare i canali preferiti

18. EPG: per visualizzare la lista dettagli del programma

19. TTX

20. S.title: per impostare la ricezione

21. Info: per visualizzare le informazioni sul ﬁle in riproduzione

22. Enter: per confermare i parametri

Page 5

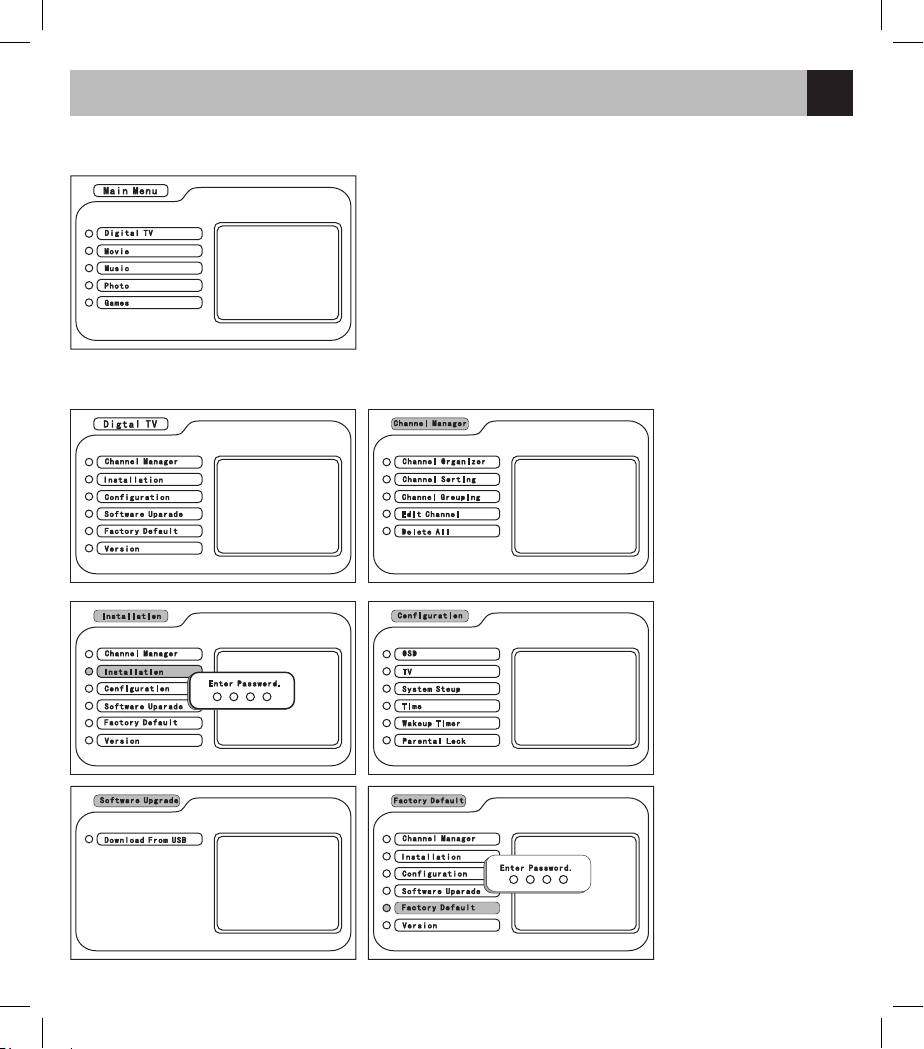

Settaggio Menù

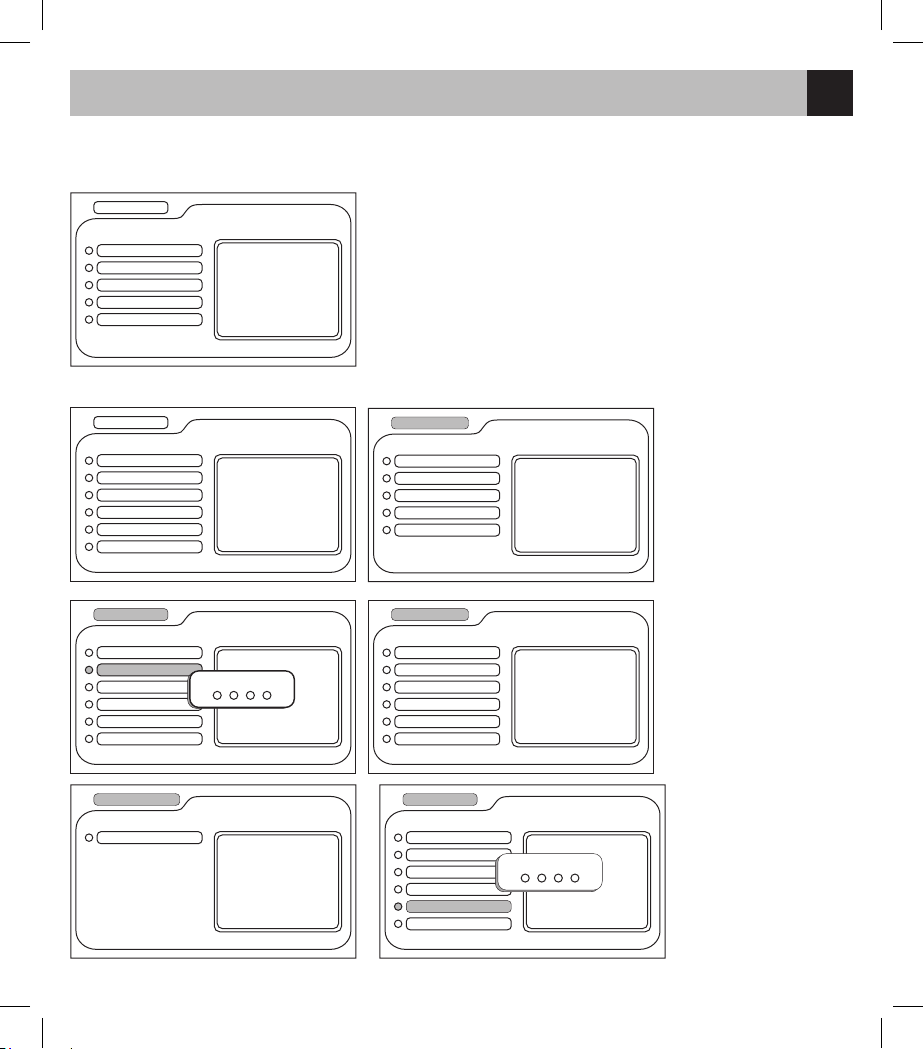

Premere il tasto Menù per entrare nel menù principale. Poi premere frecce su/giù per selezionare una sezione tra TV Digitale, Video; Musica, Immagini e Giochi.

1. TV Digitale: Menù del settaggio sistema TV

2. Video: Il menù della riproduzione video USB/SD

3. Musica: Menù della riproduzione audio USB/SD

4. Immagini: Menù riproduzione immagini USB/SD

5. Giochi: Menù dei giochi (incluso Boxman/ Tetris/ Hitrat)

Nel menù principale, selezionare TV Digitale e entrare nella schermata del settaggio Sistema TV

Menu'

TV Digitale Video Musica Immagini Giochi

TV Digitale

Gestione Canali Installazione Conﬁgurazione Aggiornamento software Impostazioni di base Versione

Gestione Canali

Organizzazione Canale Classiﬁcazione Canale Raggruppamento Canale Modiﬁca Canale Cancella Tutto

Conﬁgurazione

OSD TV Settaggio Sistema Orario Timer Sveglia Blocco Genitori

Installazione

Gestione Canale Installazione Conﬁgurazione Aggiornamento Software Inpostazioni di base Versione

Inserire Password

1. Gestione Canali: per cercare la frequenza del canale per le stazioni TV.

2. Installazione: inserire la password "0000" per entrare nella schermata di ricerca canale

3. Conﬁgurazione: per entrare nel menù dei settaggi del sistema

4. Aggiornamento Software: per aggiornare il software

5. Impostazioni di base: per reimpostare i settaggi di base inserire password "0000"

Aggiornamento Software

Scarica da USB

Inserire Password

Impostazioni di Base

Gestione Canale Installazione Conﬁgurazione Aggiornamento Software Impostazoni di base Versione

Page 6

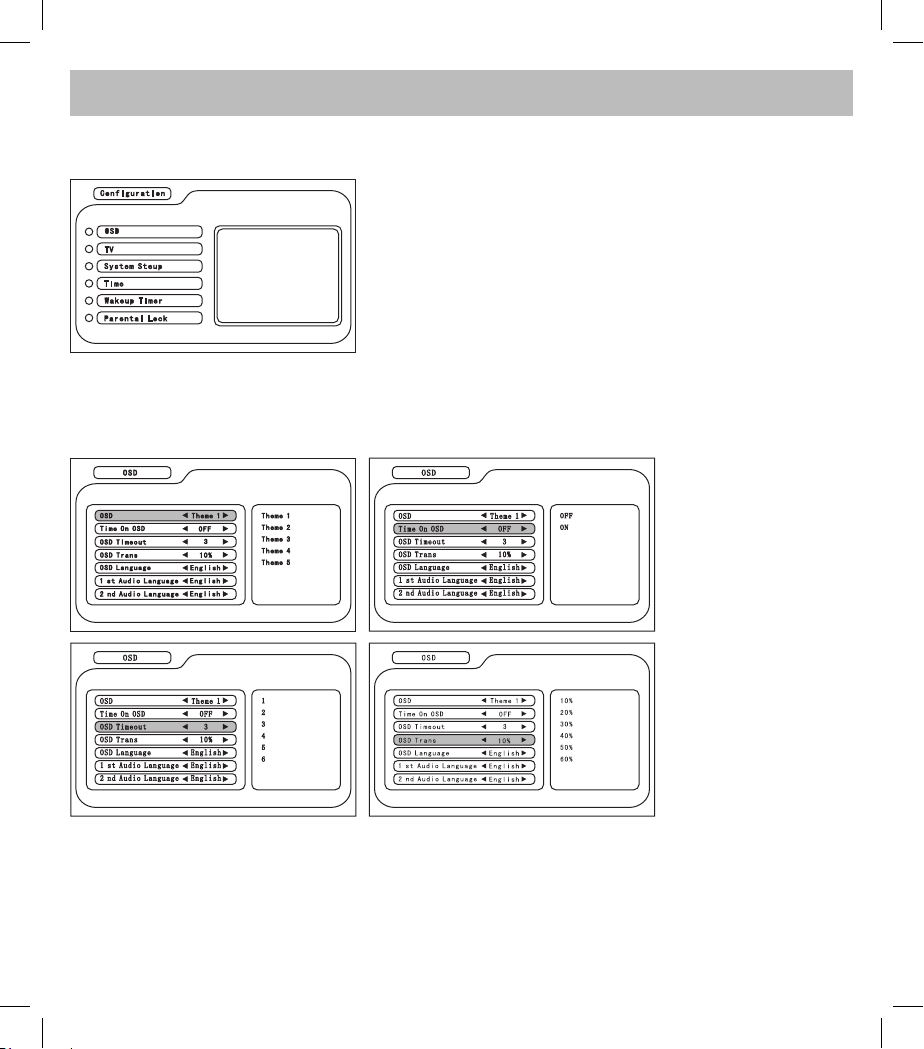

Settaggio Menù

Premere il tasto Menù sul telecomando per entrare nel menù principale e poi selezionare TV Digitale-> Conﬁgurazione

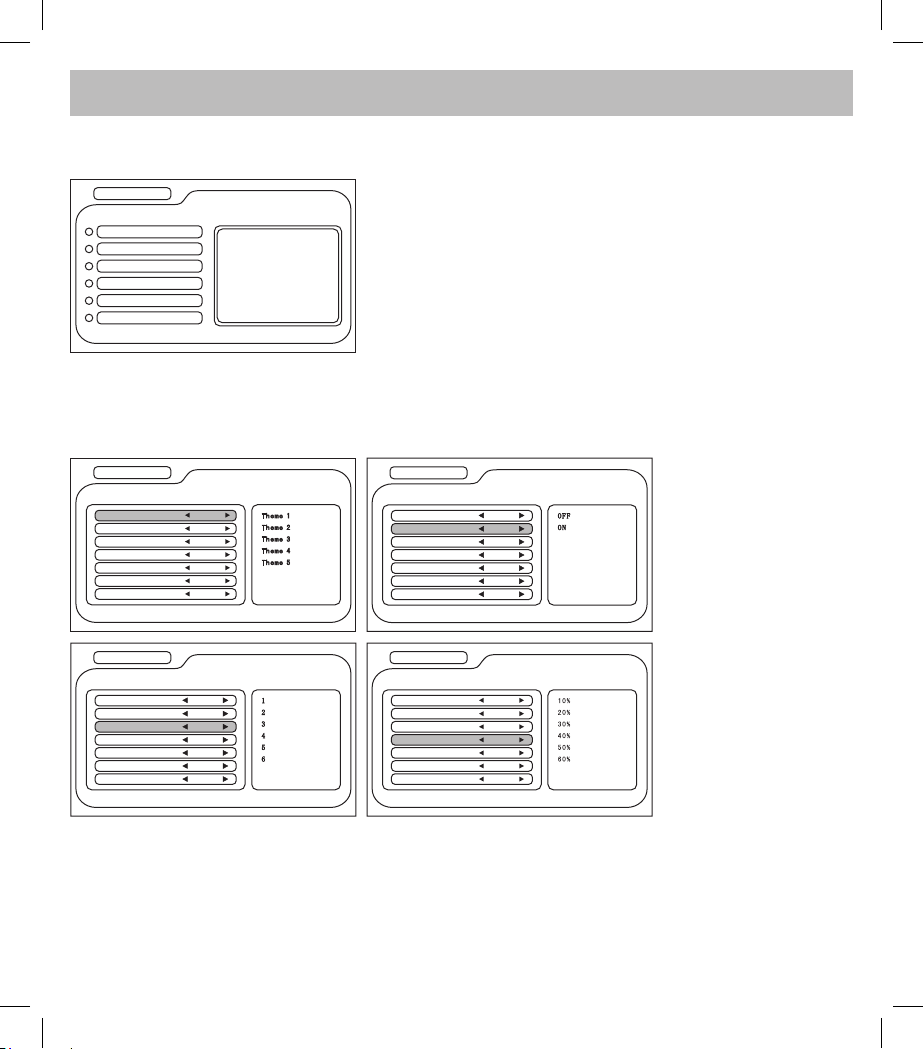

1. OSD: per impostare il tema e il tipo di OSD

2. TV: per modiﬁcare le impostazioni video

3. Settaggio Sistema: Per impostare la riproduzione audio, area paese e tipo jpeg

4. Tempo: per impostare il timer della TV

5. Per impostare il Timer

6. Blocco Genitori: per impostare il blocco genitori con password

Conﬁgurazione

OSD TV Settaggio Sistema Tempo Timer Sveglia Blocco Genitori

OSD

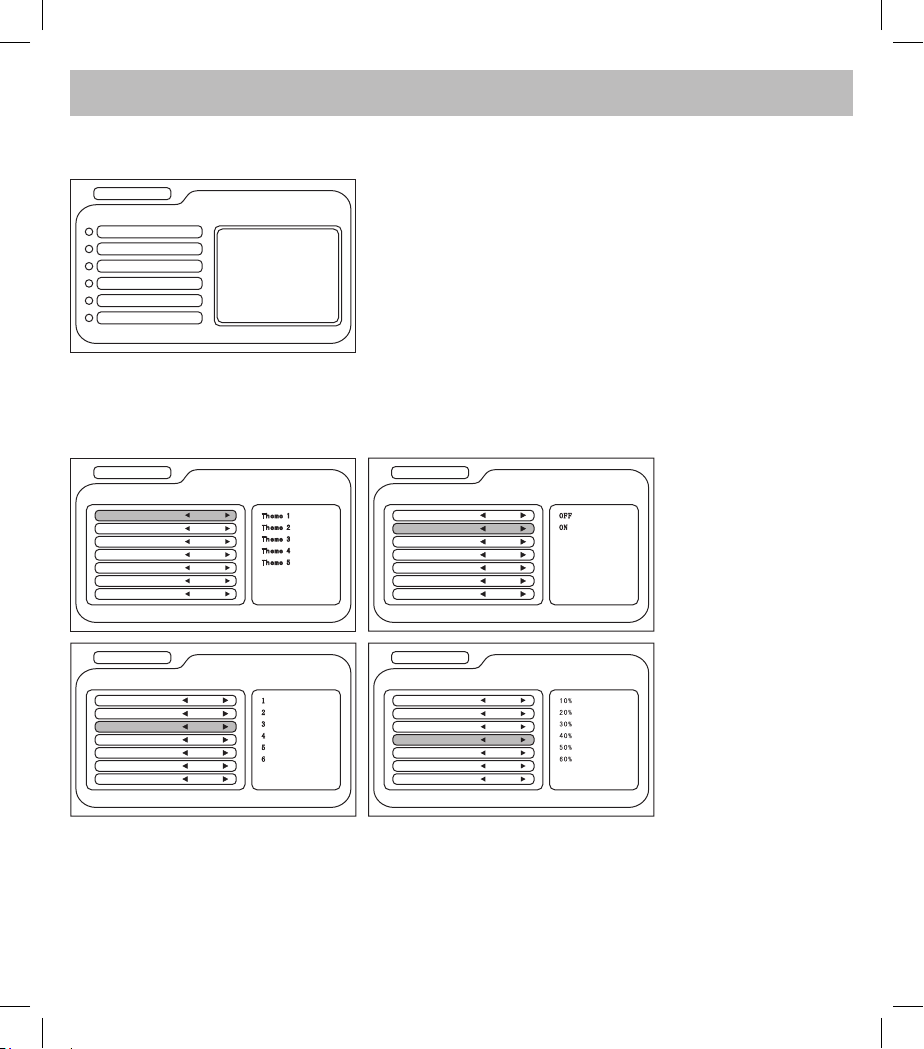

OSD Theme 1 Orario su OSD OFF Timer OSD 3 OSD Trans 10% Lingua OSD Inglese 1st Lingua Audio Inglese 2nd Lingua Audio Inglese

1. OSD: per impostare i colori di fondo della schermata.

2. Orario su OSD: Per visualizzare l’orario su OSD

3. Timer OSD: per impostare il timer nella riproduzione

4. OSD trans: per impostare la dimensione dei sottotitoli

OSD

OSD Theme 1 Orario su OSD OFF Timer OSD 3 OSD Trans 10% Lingua OSD Inglese 1st Lingua Audio Inglese 2nd Lingua Audio Inglese

OSD

OSD Theme 1 Orario su OSD OFF Timer OSD 3 OSD Trans 10% Lingua OSD Inglese 1st Lingua Audio Inglese 2nd Lingua Audio Inglese

OSD

OSD Theme 1 Orario su OSD OFF Timer OSD 3 OSD Trans 10% Lingua OSD Inglese 1st Lingua Audio Inglese 2nd Lingua Audio Inglese

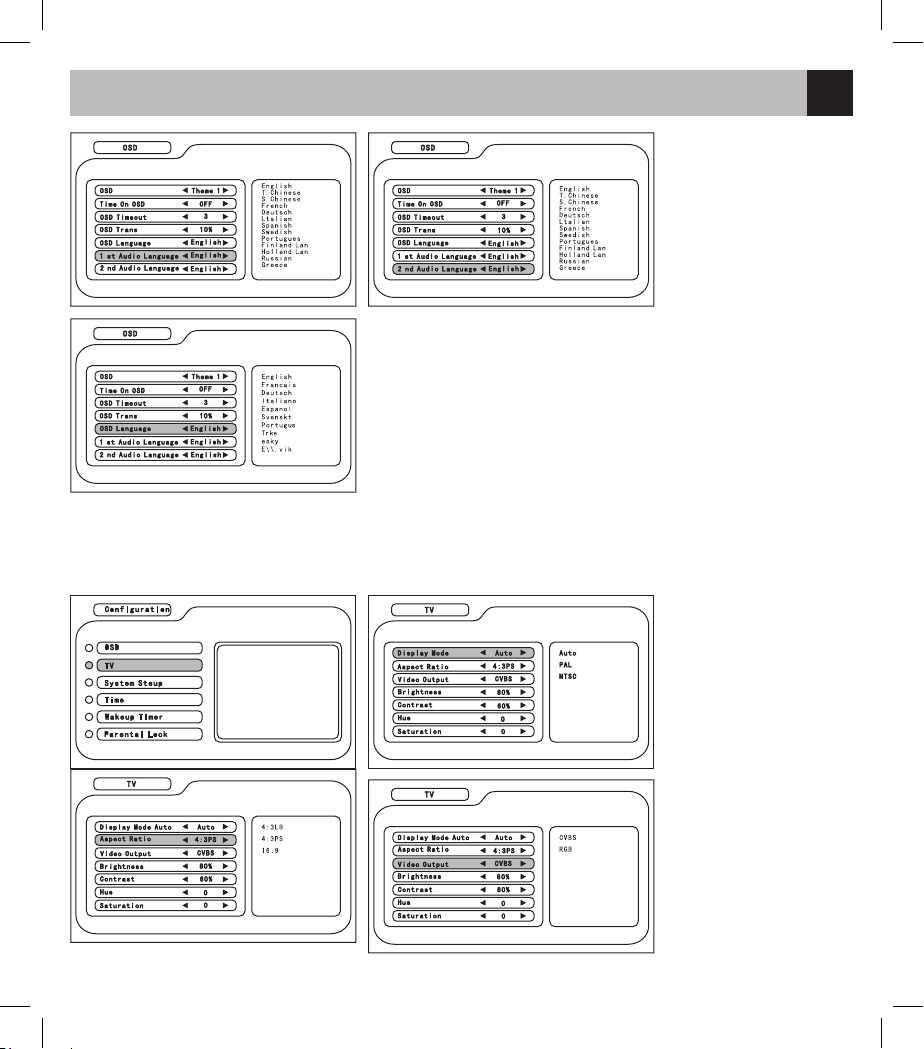

Nel Menù conﬁgurazione, selezionare OSD e premere le frecce Su/Giù per selezionare il campo, premere le frecce Destra/Sinistra per modiﬁcare i parametri.

Page 7

Settaggio Menù

OSD

OSD Theme 1 Orario su OSD OFF Timer OSD 3 OSD Trans 10% Lingua OSD Inglese 1st Lingua Audio Inglese 2nd Lingua Audio Inglese

OSD

OSD Theme 1 Orario su OSD OFF Timer OSD 3 OSD Trans 10% Lingua OSD Inglese 1st Lingua Audio Inglese 2nd Lingua Audio Inglese

OSD

OSD Theme 1 Orario su OSD OFF Timer OSD 3 OSD Trans 10% Lingua OSD Inglese 1st Lingua Audio Inglese 2nd Lingua Audio Inglese

5. 1st Lingua Audio: per impostare la lingua dell’audio

6. 2nd Lingua Audio: per impostare la lingua dell’audio

7. Lingua OSD: Imposta la lingua OSD

Nel Menù Conﬁgurazione, selezionare TV e premere frecce su/giù per selezionare il campo. Premere frecce destra/sinistra per modiﬁcare i parametri.

Conﬁgurazione

OSD TV Settaggio Sistema Orario Orario sveglia Blocco Genitori

Modalità Display Auto Formato Video 4:3PS Uscita Video CVBS Luminosità 80% Contrast 60% Hue 0 Saturation 0

1. Modalità display: per impostare il sistema Video (Auto/PAL/NTSC)

2. Formato Video: per impostare il formato video della riproduzione (incluso 4:3LB/ 4:3PS/ 16:9)

3. Uscita Video: per impostare la modalità dell'uscita video (incluso CVBS RGB modalità cromatica)

Page 8

Settaggio Menù

Modalità Display Auto Formato Video 4:3PS Uscita Video CVBS Luminosità 80% Contrasto 60% Colore 0 Saturatione 0

Nel Menù conﬁgurazione, entrare nel Settaggio Sistema e premere frecce su/giù - destra/sinistra per scegliere il campo e modiﬁcare i parametri

Conﬁgurazione

OSD TV Settaggio Sistema Orario Orario sveglia Blocco Genitori

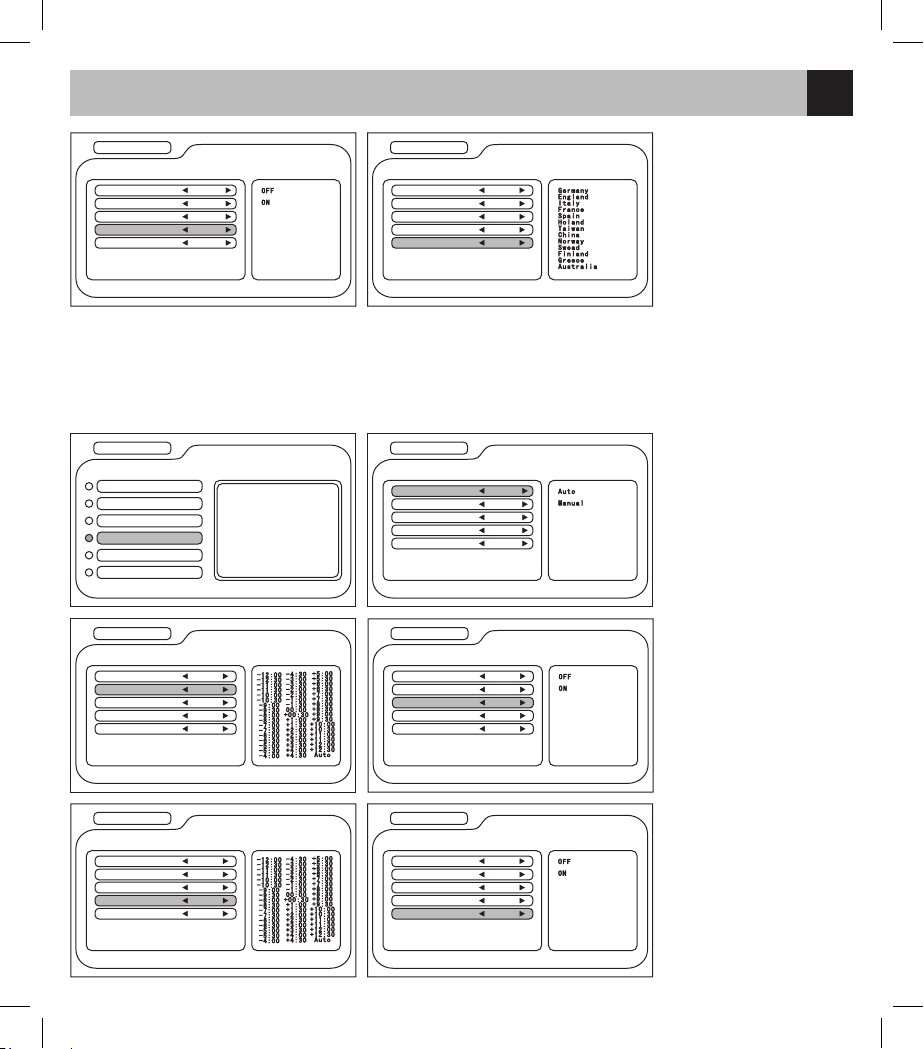

Settaggio Sistema

Settaggio EQ Standard Surround OFF Attivazione Antenna OFF Effetto JPEG OFF Area Germania

Settaggio Sistema

Settaggio EQ Standard Surround OFF Attivazione Antenna OFF Effetto JPEG OFF Area Germania

Settaggio Sistema

Settaggio EQ Standard Surround OFF Attivazione Antenna OFF Effetto JPEG OFF Area Germania

Modalità Display Auto Formato Video 4:3PS Uscita Video CVBS Luminosità 80% Contrast 60% Hue 0 Saturation 0

Modalità Display Auto Formato Video 4:3PS Uscita Video CVBS Luminosità 80% Contrasto 60% Colore 0 Saturatione 0

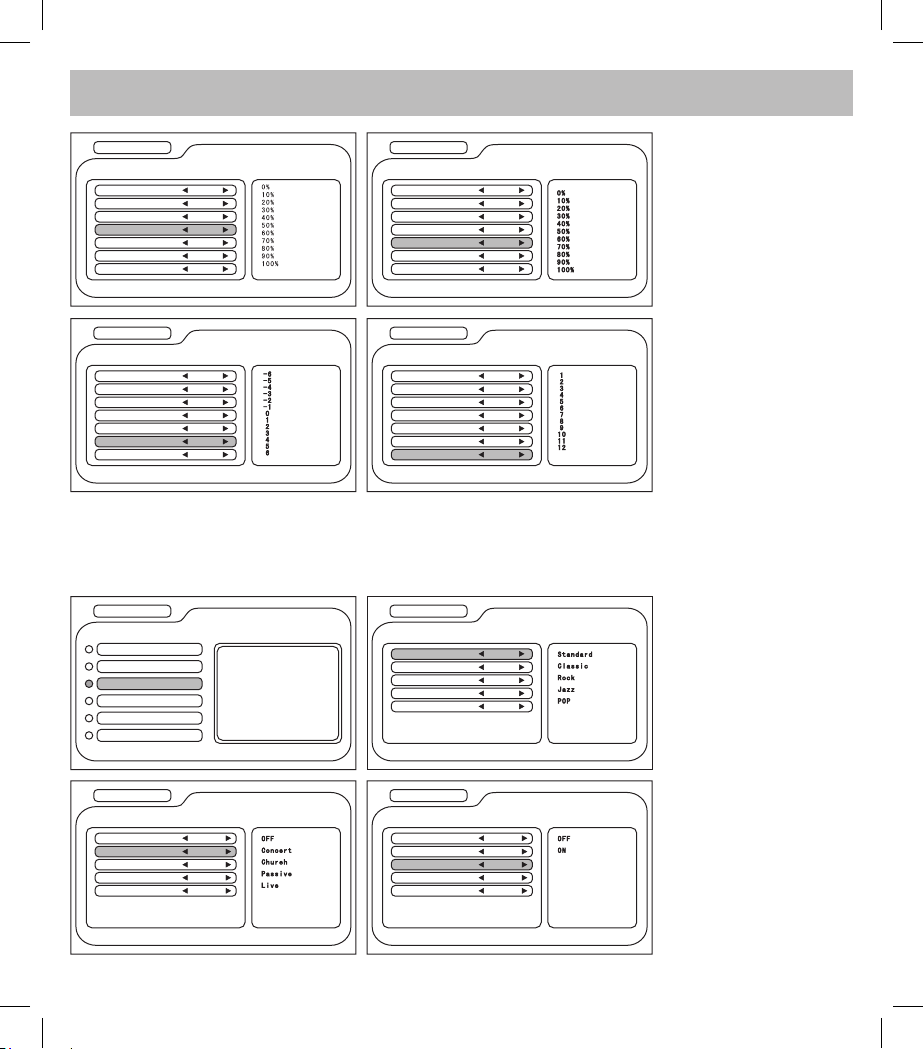

4. Luminosità: per impostare la luminosità del display

5. Contrasto: Per impostare il contrasto del display

6. Colore: Per impostare il colore (le compensazioni di scuro e colore) del display

7. Saturazione: per impostare la saturazione del colore sul display

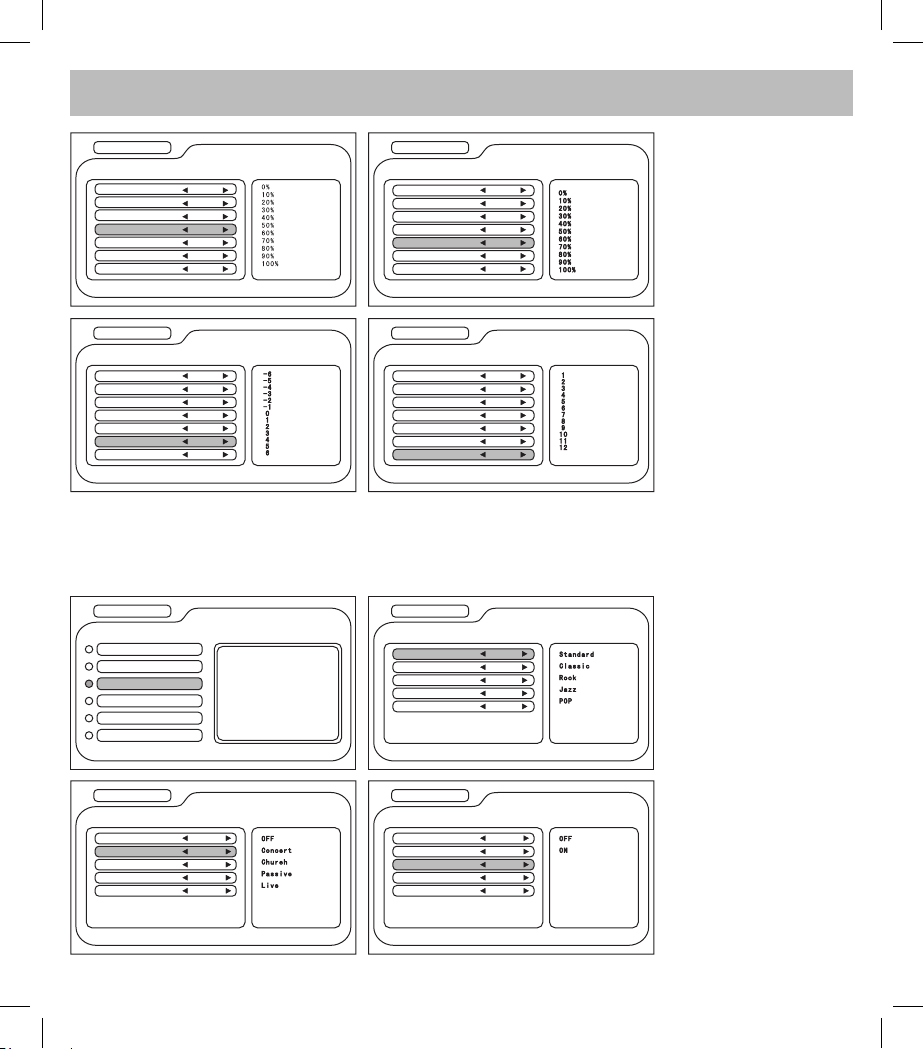

1. Settaggio EQ: per impostare lo stile della riproduzione del sistema (incluso standard/ classic/ rock/ Jazz/ Pop)

2. Surround: Per impostare l’ambiente della riproduzione (incluso Concert/ Church/ Passive/ Live)

3. Attivazione Antenna: per attivare la funzione dell’antenna

Page 9

Settaggio Menù

Settaggio Sistema

Settaggio EQ Standard Surround OFF Attivazione Antenna OFF Effetto JPEG OFF Area Germania

Settaggio Sistema

Settaggio EQ Standard Surround OFF Attivazione Antenna OFF Effetto JPEG OFF Area Germania

4. Effetto Jpeg: si attiva per visualizzare i ﬁle jpeg

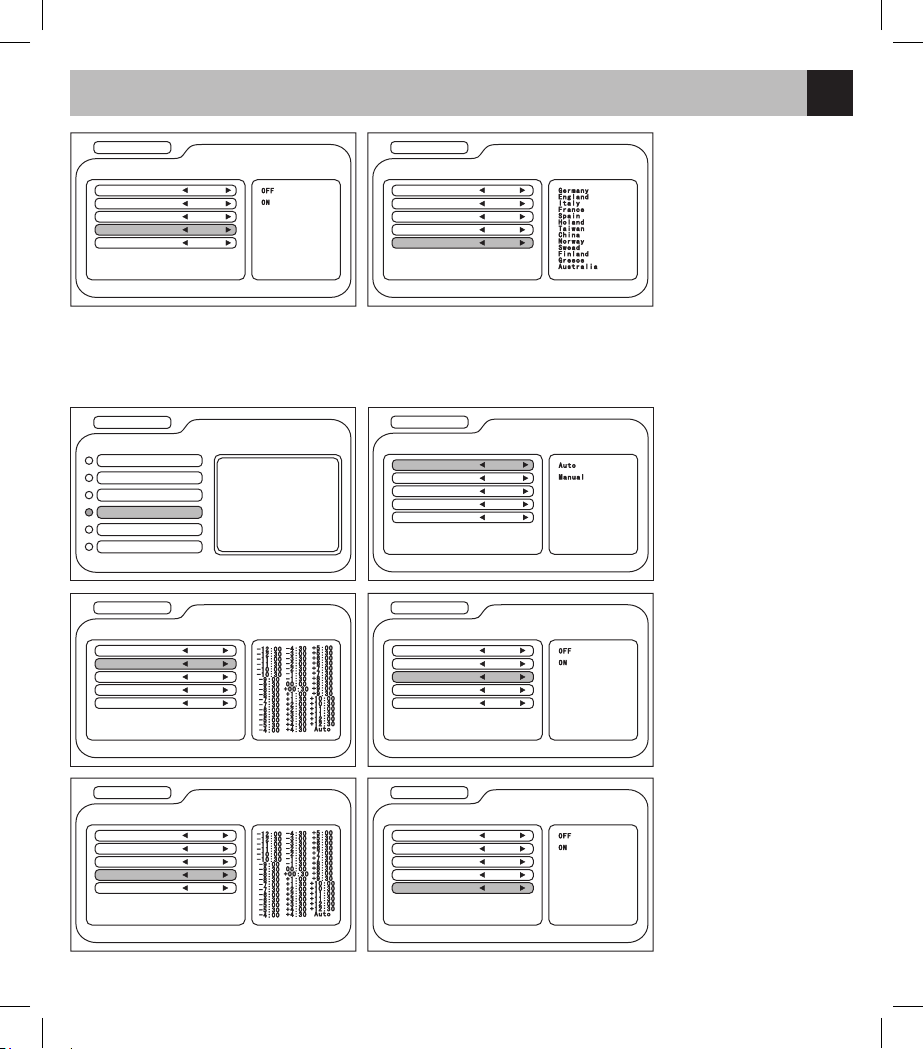

5. Area: L'utente può scegliere la frequenza TV più adatta dai 12 paesi presenti a Menù: Germania, Regno Unito, Italia, Francia, Spagna, Olanda, Taiwan, Cina, Norvegia, Svezia, Grecia , Australia.

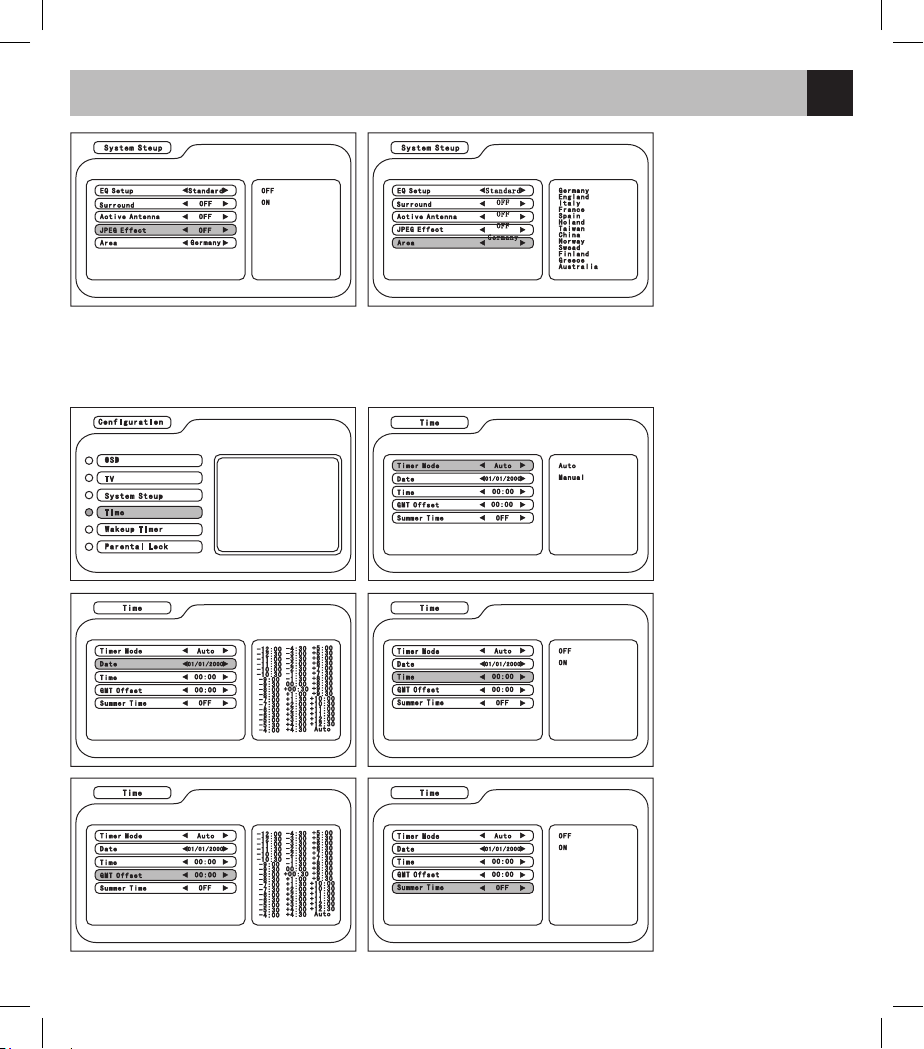

Nel Menù Conﬁgurazione, selezionare Tempo e premere frecce su /giù - destra sinistra per selezionare i campi e modiﬁcare i parametri.

Orario

Modalità timer Auto Data

01/01/2000

Orario

00:00:00

Regolazione GMT

00:00:00

Modalità Estate Off

Conﬁgurazione

OSD TV Settaggio Sistema Orario Orario sveglia Blocco Genitori

1. Modalità timer: per impostare il sistema per la TV

2. Data: per impostare la data del sistema attraverso la schermata calendario

3. Orario: inserire l'orario con la tastiera numerica e premere enter per confermare (è attivo qunaod la modalità timer è impostata come Manuale

4. Regolazione GMT: E’ in funzione quando la modalità timer è impostata su Auto

5. Modalità Estate: Attivare/disattivare la modalità Estate (funziona quando la modalità Timer è impostata su Auto)

Orario

Modalità timer Auto Data

01/01/2000

Orario

00:00:00

Regolazione GMT

00:00:00

Modalità Estate Off

Orario

Modalità timer Auto Data

01/01/2000

Orario

00:00:00

Regolazione GMT

00:00:00

Modalità Estate Off

Orario

Modalità timer Auto Data

01/01/2000

Orario

00:00:00

Regolazione GMT

00:00:00

Modalità Estate Off

Orario

Modalità timer Auto Data

01/01/2000

Orario

00:00:00

Regolazione GMT

00:00:00

Modalità Estate Off

Page 10

Settaggio Menù

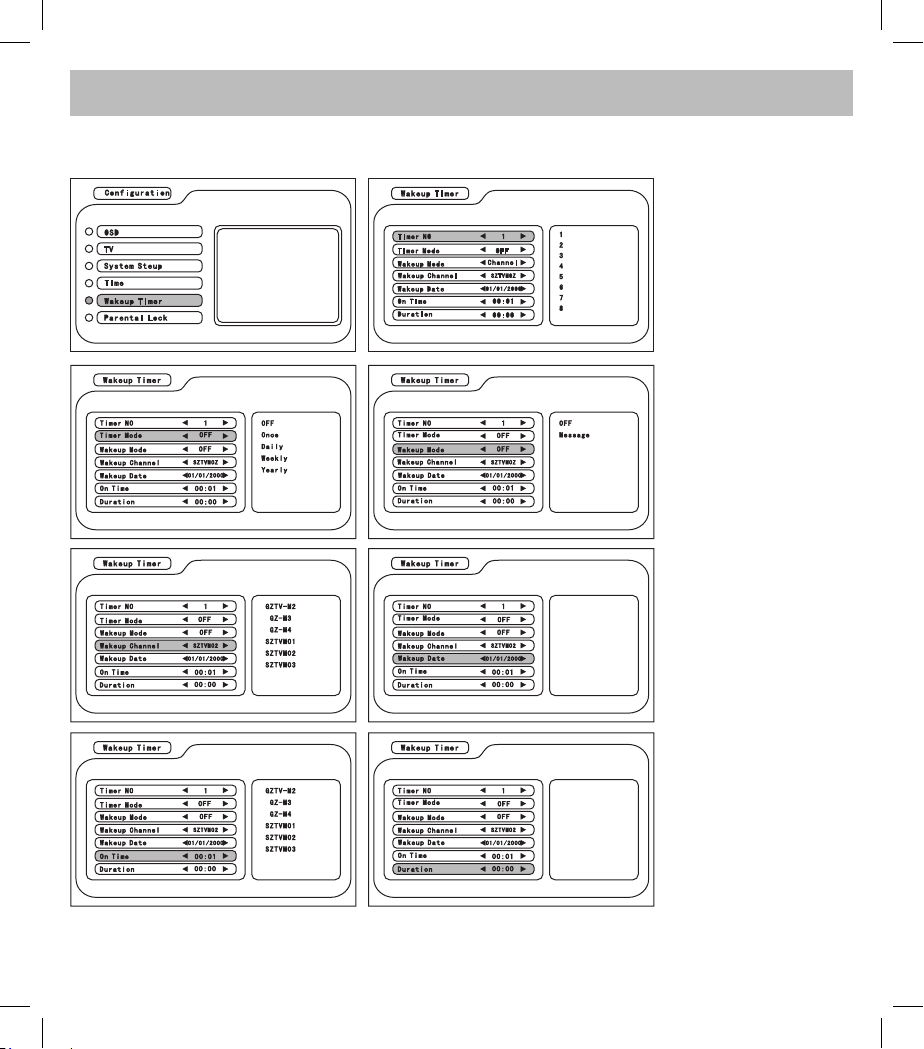

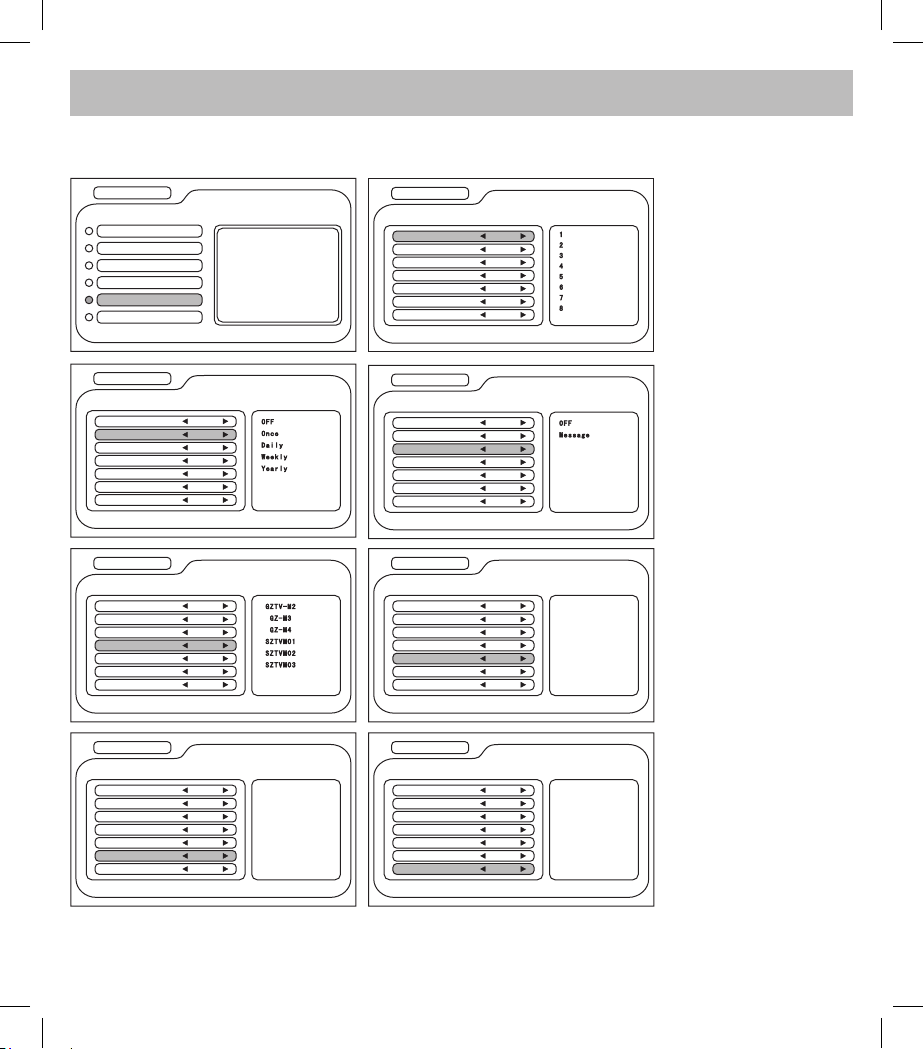

Nel Menù conﬁgurazione, selezionare Timer Sveglia e premere frecce su/giù - destra/sinistra per selezionare il campo e modiﬁcare i parametri

Conﬁgurazione

OSD TV Settaggio Sistema Orario Timer Blocco Genitori

Timer sveglia

Numero Timer 1 Modalità timer Off Modalità sveglia Canale Canale Sveglia

SZTVMOZ

Data Sveglia

01/01/2000

Ora

00:01

Durata

00:00

Timer sveglia

Numero Timer 1 Modalità timer Off Modalità sveglia Canale Canale Sveglia

SZTVMOZ

Data Sveglia

01/01/2000

Ora

00:01

Durata

00:00

Timer sveglia

Numero Timer 1 Modalità timer Off Modalità sveglia Canale Canale Sveglia

SZTVMOZ

Data Sveglia

01/01/2000

Ora

00:01

Durata

00:00

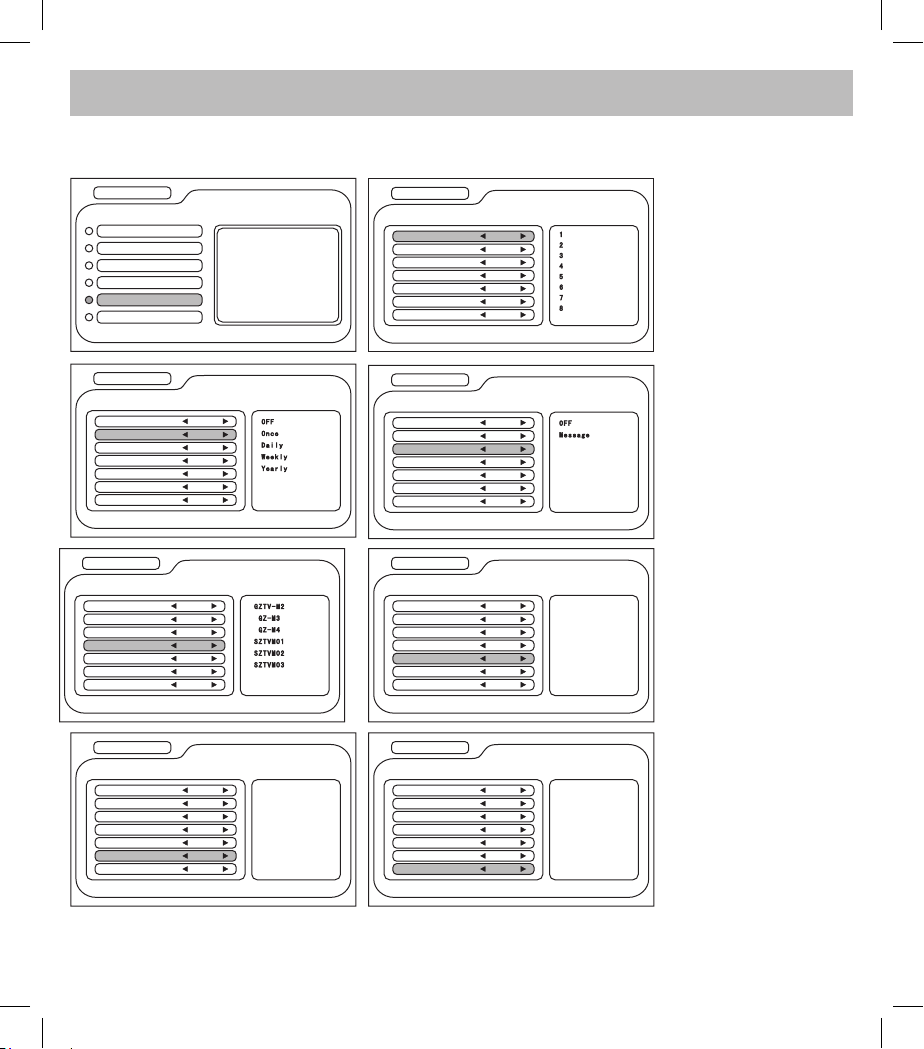

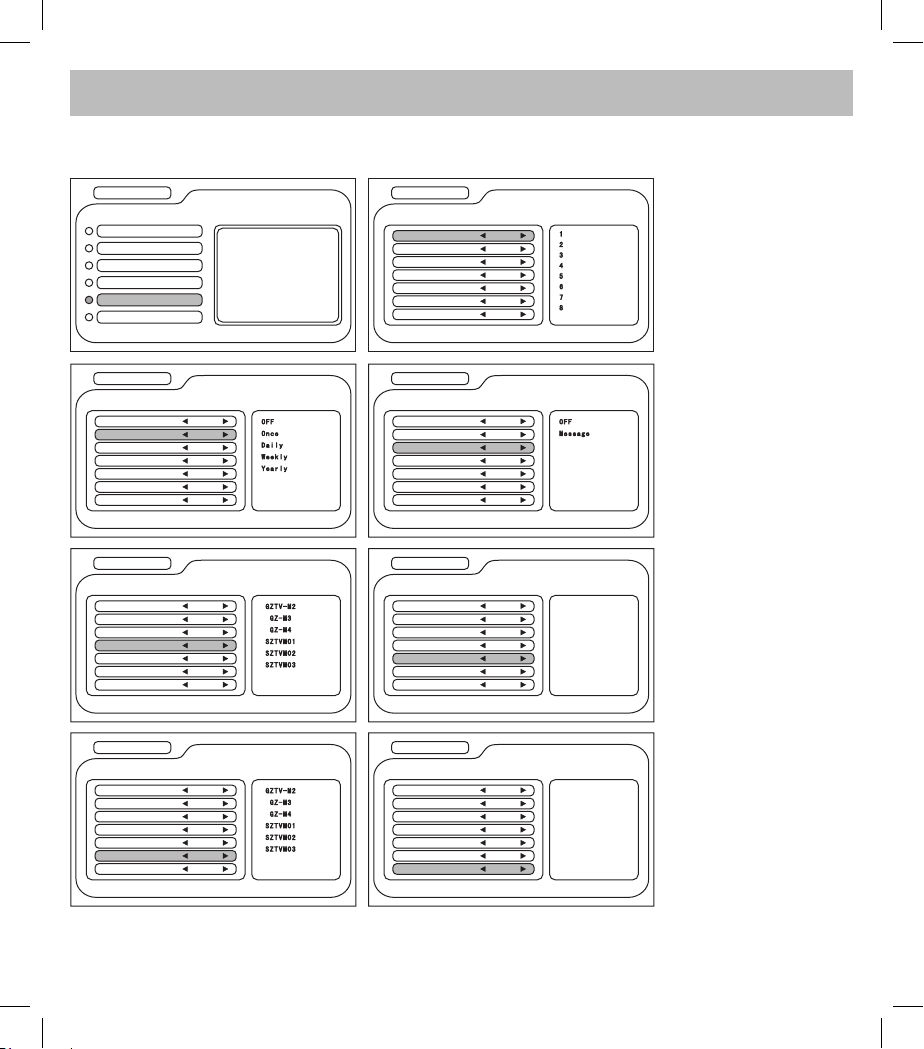

1. Numero Timer

2. Modalità timer: selezionare di spegnere l’unità una volta/ Giornalmente/ settimanalmente/ annualmente

3. Modalità sveglia: per impostare l’accensione dell’unità (funziona quando la modalità Timer non è impostata su OFF)

4. Canale Sveglia: funziona quando la modalità Timer non è impostata su OFF

5. Data Sveglia: funziona quando la modalità Timer non è impostata su OFF

6. Ora: per inserire l’esatta ora in cui accendere o spegnere l’unità (funziona quando la modalità Timer non è impostata su OFF)

7. Durata: Inserire la durata direttamente (funziona quando la modalità Timer non è impostata su OFF)

Timer sveglia

Numero Timer 1 Modalità timer Off Modalità sveglia Canale Canale Sveglia

SZTVMOZ

Data Sveglia

01/01/2000

Ora

00:01

Durata

00:00

Timer sveglia

Numero Timer 1 Modalità timer Off Modalità sveglia Canale Canale Sveglia

SZTVMOZ

Data Sveglia

01/01/2000

Ora

00:01

Durata

00:00

Timer sveglia

Numero Timer 1 Modalità timer Off Modalità sveglia Canale Canale Sveglia

SZTVMOZ

Data Sveglia

01/01/2000

Ora

00:01

Durata

00:00

Timer sveglia

Numero Timer 1 Modalità timer Off Modalità sveglia Canale Canale Sveglia

SZTVMOZ

Data Sveglia

01/01/2000

Ora

00:01

Durata

00:00

Page 11

Accessori

Settaggio Menù

Cavo Alimentazione Cavo di connessione USB Cavo uscita audio/video Telecomando

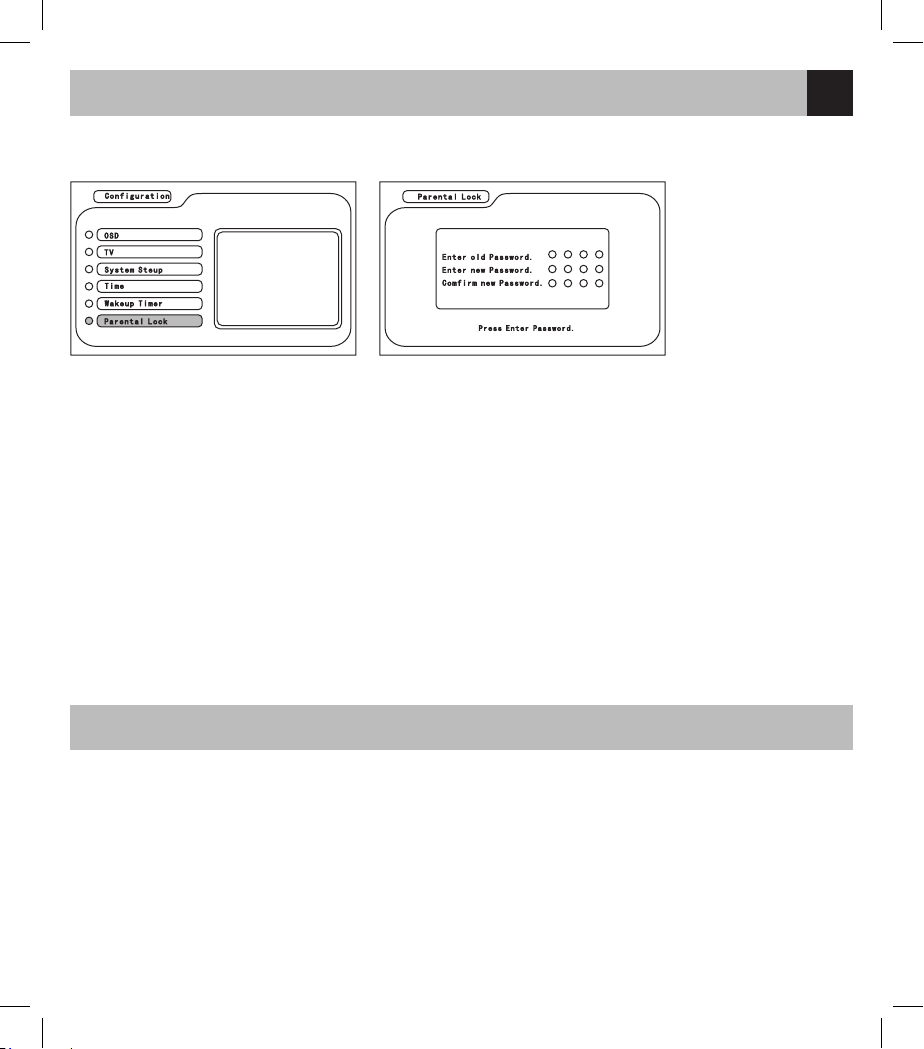

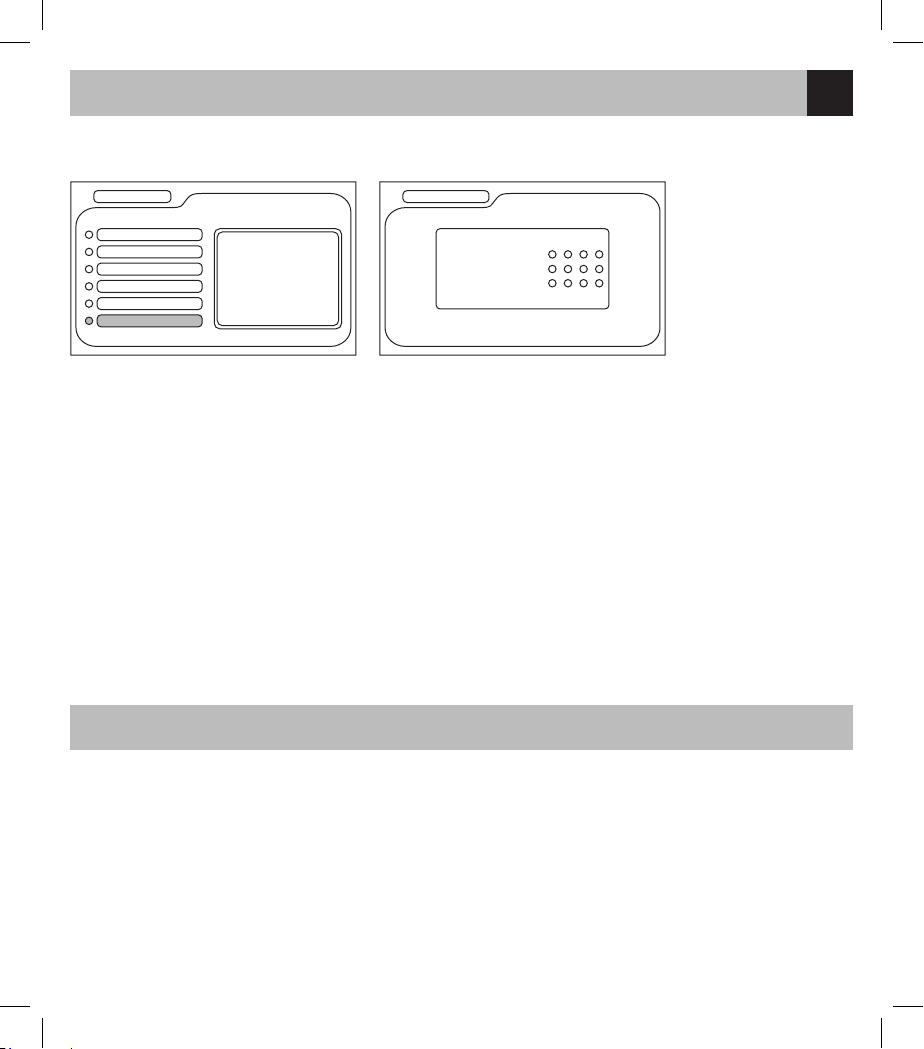

Nel menù Conﬁgurazione, Selezionare il blocco Genitori e premere su/giù pre muovere il cursore. Poi inserire la password e premere enter per confermare.

Conﬁgurazione

OSD TV Settaggio Sistema Orario Orario sveglia Blocco Genitori

Blocco Genitori

Digitare vecchia Password Digitare nuova Password Conferma nuova Password

Digitare Invio Password

Page 12

Notice

Content

DVB Notice and Speciﬁcation ............................................................................................. p. 12-13

DVB-T Panel Description .................................................................................................... p. 14

Remote Control ................................................................................................................... p. 15

Menu Setting ....................................................................................................................... p. 16-21

Accessories ......................................................................................................................... p. 21

Thank you for purchasing this DVB-T unit. This is special for you with its tiny design and strong receiving ability of digital TV signal. With the enjoyment of the High-deﬁnition TV, pleas take care of the following issue at the same time:

Do not place this unit under the direct sunlight. It should be kept in a shady and cool place.

Do not place this unit in the wet condition. It should be kept in a dry place.

Do not disassemble this unit to avoid shorten its life.

Do not throw this unit to the ground from high.

Do not watch any program while driving to avoid the travel accident.

Page 13

Speciﬁcation

Operating voltage ................................................................................................................................... DC 12V

Operating current ........................................................................................................................................ 1.2A

Video output impedance ................................................................................................................................75

Receiving frequency range ....................................................................................................48.25-863.25 MHz

Operating temperature ...............................................................................................................-10° C / +60° C

Audio system ............................................................................................................................. Auto PAL/NTSC

Display mode .................................................................................................................................... RGB/CVBS

Dimension ............................................................................................................... 84mm X 80.7mm X 23.3mm

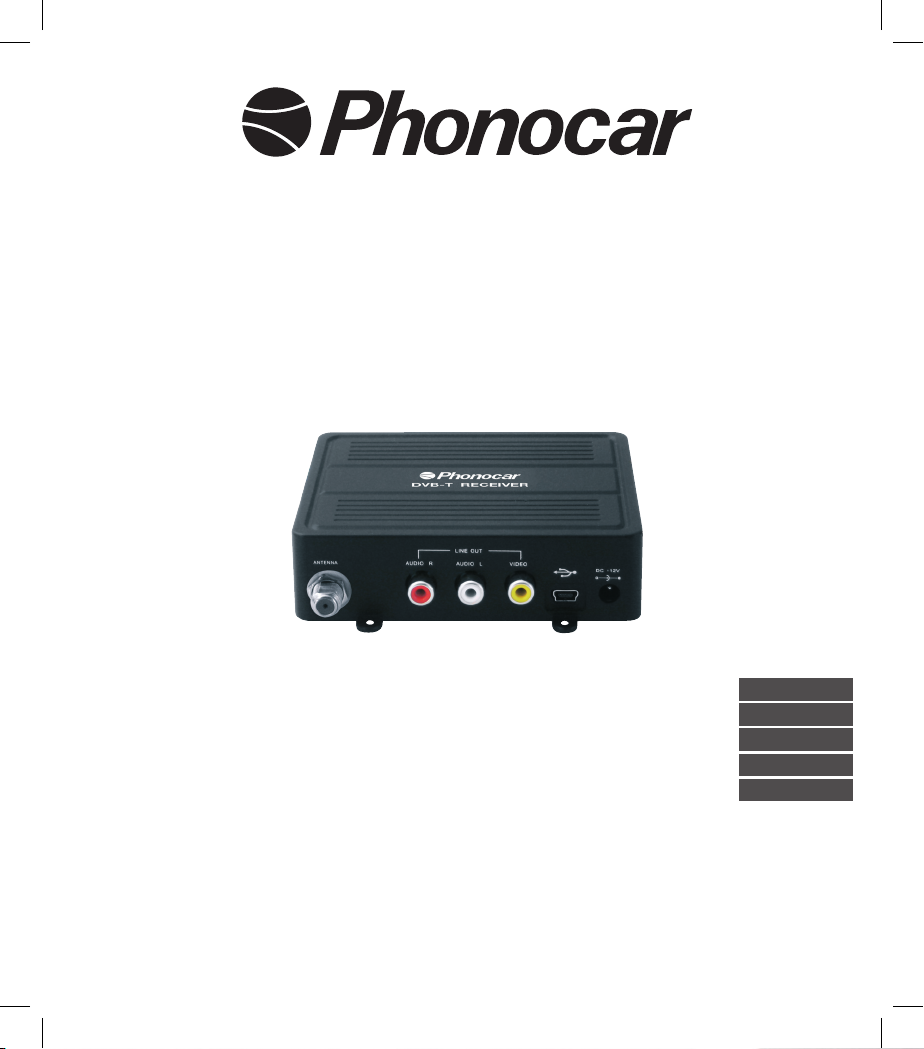

DVB-T Panel Description

Screw hole for ﬁxing

Antenna connection

USB port

Power

connection

Audio right Audio left Video imput

Screw hole for ﬁxing

Remote control sensor Power indicator

Screw hole for ﬁxing

SD/MMC/MS

card slot

External sensor-input of remote-control

Page 14

Remote control

POWER: After connecting the DVB-T, press this button

1. to turn on/off the unit. (While the Power Indicator shines, it is turned off) MUTE: To mute the sound

2. AUDIO: To change the Left or Right channel

3. TV/R: To change the TV mode

4. Number Pad: To select the stations or setup the date or

5. time MENU: To enter and to go out of the menù

6. NEXT/PREVIOUS SONG

7. CH+/CH-: To select the channel and to move the pointer

8. UP/DOWN/LEFT/RIGHT: To move the pointer

9. FAST FORWARD/BACKWARD

10. VOL+/VOL-: To increase/reduce the volume while audio

11. playback : Go back to the channel last time

12. PLAY/PAUSE: To play or pause the playback

13. LOCK: To set up the lock

14. SKIP: To enter the interface of searching station

15. ZOOM: In the JPEG playback, press this button to enlarge

16. or reduce the size of the image according to 4:3 / 16:9 FAV: To set up the favorite channels

17. EPG: To display the detail list of the program

18. TTX

19. S.TITLE: To set up the subtitle

20. INFO: To display the information of the play ﬁle

21. ENTER: To conﬁrm the parameter

22.

Page 15

Menu Setting

Press the MENU button to enter the main menu. Then press CH +/- to select the item of Digital TV, Movie, Music, Photo and Games.

1. Digital TV: the menu of TV system setting

2. Movie: the menu of movie/USB/SD playback

3. Music: the menu of music/USB/SD playback

4. Photo: the menu of image/USB/SD playback

5. Games: the menu of game (including Boxman /Tetris/ Hitrat)

In the main menu, select Digital TV and enter the interface of the TV system setting.

1. Channel Manager: to search the frequency of channel for TV stations.

2. Installation: input the password “0000” to enter the interface of searching channel directly

3. Conﬁguration: to enter the menu of the system setting

4. Software Upgrade: upgrade the software

5. Factory Default: to restore the default setting password 0000

Page 16

Menu Setting

Press the MENU button on the remote control to enter the main menu, and then select Digital TV --> Conﬁguration

1. OSD: to set the theme and the status of the OSD

2. TV: to modify video set up

3. System Setup: to set the status of the audio, area TV and jpeg type.

4. Time: to set hour and day

5. To set Timer

6. Parental Lock: to set the parental lock with password

1. OSD: to set the background color of the interface

2. Time On OSD: to show the time on OSD

3. OSD Timeout: to set the timeout of the system playback

4. OSD Trans: to set the size of the subtitle

In the Conﬁguration menu, select OSD and press CH +/- to select the item, press button </> LEFT/RIGHT to adjust the parameter.

Page 17

Menu Setting

5. 1st Audio Language: to set the language of audio

6. 2nd Audio Language: to set the language of audio

7. OSD language: to set language OSD

In the Conﬁguration menu, select TV and press CH +/- to select the item, press </> to adjust the parameter.

1. Display Mode: to set the Video system (including Auto/PAL/NTSC)

2. Aspect Ratio: to set the aspect ratio of playback (including 4:3LB / 4:3PS / 16:9)

3. Video Output: to set the mode of video output (including CVBS/RGB chromatic mode)

Page 18

Menu Setting

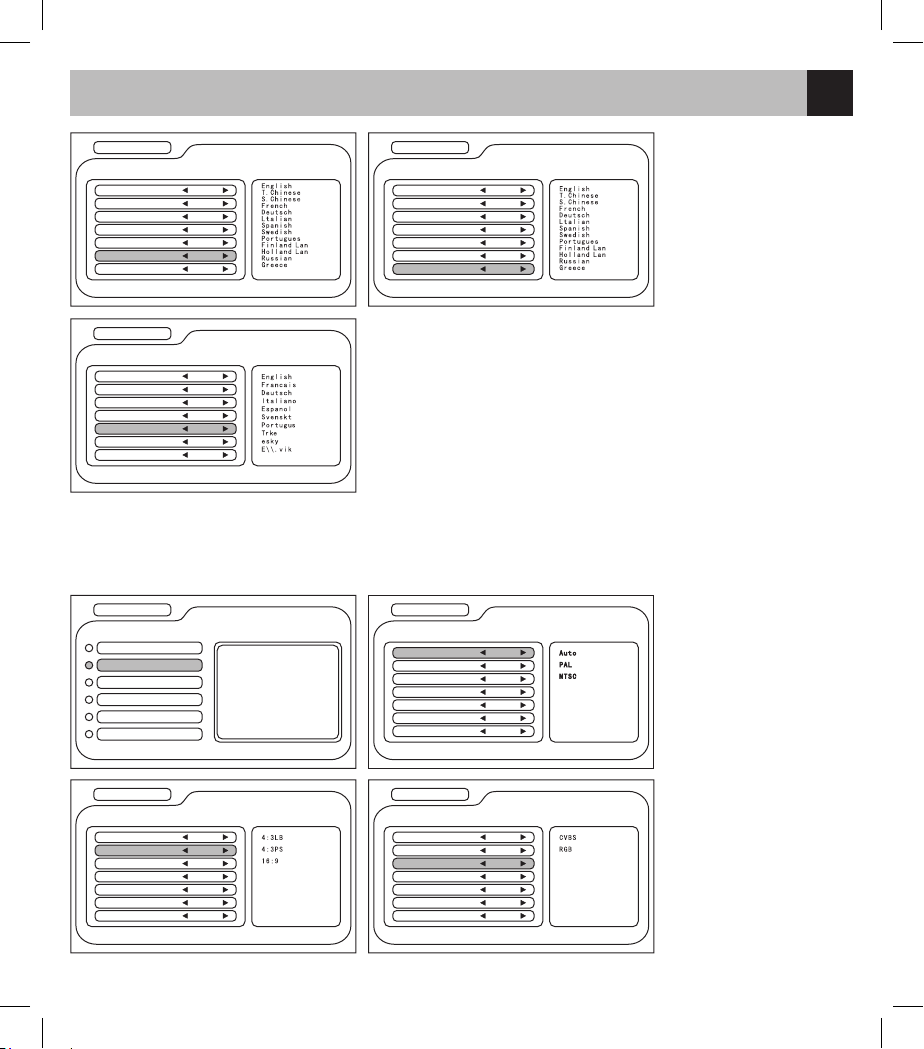

In the Conﬁguration menu, enter System Setup and press CH+/- </> to select the item and adjust the parameter.

4. Brightness: to set the brightness of the display

5. Contrast: to set the contrast of the display

6. Hue: to set the hue (the exchange of dark and hue) of the display

7. Saturation: to set the saturation (of the color) of the display.

1. EQ Setup: to set the playback style of the system *including Standard/ Classic/ Rock/ Jazz/ Pop)

2. Surround: to set the playback background of the system (including Concert/ Church/ Passive/ Live)

3. Active Antenna: to active the function of the antenna.

Page 19

Menu Setting

4. JPEG Effect: turn on to display the JPEG ﬁle

5. Area: User could choose the most suitable TV frequency form 13 different countries in the menu: Germany, England, Italy, France, Spain, Holland, Taiwan, China, Norway, Sweden, Greece, Australia

In the Conﬁguration menu, enter Time and press UP/DOWN/LEFT/RIGHT to select the item and adjust the parameter.

1. Timer Mode: to set the regular system for the TV

2. Date: to set the date of the system through the calendar interface (it functions when the Timer mode is set as Manual)

3. Time: enter the time by number pad and press ENTER to conﬁrm (it functions when the Timer Mode is set as Manual)

4. GMT Offset: it functions when the Timer Mode is set as Auto

5. Summer time: turn on/ off the summer time mode (it functions when the Timer Mode is set as Auto)

Page 20

Menu Setting

In the Conﬁguration menu, enter Wake up Timer and press UP/DOWN/LEFT/RIGHT to select the item and adjust the parameter.

1. Timer No:

2. Timer Mode: select to turn off the unit Once/ Daily/ Weekly/ Yearly

3. Wake up Mode: set to turn on the unit (it functions when Timer Mode is not set as OFF)

4. Wake up Channel: it functions when Timer Mode is not set as OFF

5. Wake up Date: it functions when Timer Mode is not set as OFF

6. On Time: enter the exact time of turning on/ off the unit (it functions when Timer Mode is not set as OFF)

7. Duration: enter the duration directly (it functions when Timer Mode is not set as OFF)

Page 21

Accessoires

Menu Setting

Power cable USB connection cable Audio/Video output cable Remote control

In the Conﬁguration menu, enter Parental Lock and press UP/DOWN to move the pointer. Then input the password and press ENTER to conﬁrm.

Page 22

Notes et Spéciﬁcités DVB .............................................................................................. pag. 22-23

Description du panneau DVB-T...................................................................................... pag. 23

Télécommande ............................................................................................................... pag. 24

Réglage du Menu ........................................................................................................... pag. 25-31

Accessoires .................................................................................................................... pag. 31

Grâce au DVB et en suivant les règles suivantes, on peut voir la TV à haute déﬁnition:

Ne pas placer l’appareil directement sous le soleil. Le tenir à l’ombre et dans un lieu frais

Le tenir à l’abris de l’humidité Il doit être tenu dans des lieux secs.

Ne pas démonter l’appareil pour éviter des pannes

Eviter de faire tomber l’appareil

Ne pas visionner pendant la conduite pour éviter des accidents.

Notes

Index

Page 23

Voltage opératif ........................................................................................................................................ DC12V

Courant opératif ........................................................................................................................................ 1.2° A

Impédance Sortie Vidéo ...............................................................................................................................75 ^

Intervalle de la fréquence de réception ................................................................................. 48.25-863.25 MHz

Température de fonctionnement ................................................................................................ -10° C / +60° C

Système Audio ...........................................................................................................................Auto PAL/NTSC

Modalité Display ................................................................................................................................RGB/CVBS

Dimensions ........................................................................................................... 84 mm x 80.7 mm x 23.3 mm

Trou vis pour ﬁxage

Antenne

USB port

Alimentation

Audio

droit

Audio

gauche

Video imput

Trou vis pour ﬁxage

Capteur de la télécommande

Led d’allumage

Trou vis pour ﬁxage

SD/MMC/MS

card slot

Entrée capteur externe de la télécomande

Spéciﬁcités

Description du panneau DVB-T

Page 24

Power: après avoir connecté DVB-T, presser cette touche

1. pour allumer / éteindre l’appareil. (lorsque le voyant lumineux de mis en marche s'éteint, c’est allumé) Mute: pour enlever le volume

2. Audio: pour changer de chaîne droite et gauche

3. TV/R: pour changer la modalité TV

4. Chiffres: pour sélectionner la station ou régler la date et

5. l’heure Menu: pour entrer dans le menu principal

6. Chanson précédente / suivante

7. CH+/CH-: pour sélectionner la chaîne et déplacer le

8. curseur UP/QOWN/LEFT/RIGHT: pour déplacer le curseur

9. Avant / retour rapide

10. Vol+/Vol-: pour hausser/baisser le volume

11. : Retourner à la chaîne précédente

12. Play/Pause: pour reproduire ou mettre en pause

13. Lock: pour régler le blocage

14. Skip: pour entrer dans l’interface de recherche des

15. stations Zoom: pendant la reproduction des Jpeg, presser cette

16. touche pour élargir ou réduire la dimension de l’image FAV: pour régler les chaînes préférées

17. EPG: pour visualiser la liste des détails du programme

18. TTX

19. S. Title: pour régler la réception

20. Info: pour visualiser les informations du ﬁchier en

21. reproduction Enter: pour conﬁrmer les paramètres.

22.

Télécommande

Page 25

Appuyer la touche Menu pour entrer dans le menu principale. Ensuite appuyer CH +/- s pour sélectionner une section entre TV numérique, vidéo; Musiques, images et jeux.

1. TV numérique: Menu de réglage système TV

2. Vidéo: le menu de la reproduction vidéo USB/SD

3. Musique: Menu de la reproduction audio USB/SD

4. Images: Menu reproduction images USB/SD

5. Jeux: Menu des jeux (inclus Boxman/ Tetris/ Hitrat)

Dans le menu principal, sélectionner TV numérique et entrer dans la page-écran du réglage système TV.

Menu'

TV numérique Vidéo Musique Images Jeux

TV numérique

Gestion des chaines Installation Conﬁguration

Mis à jour du Software Réglages de base Version

Gestion des chaines

Organisation des chaines Classiﬁcation des chaines Regroupement des chaines Modiﬁe la chaine Efface tout

Conﬁguration

OSD TV

Réglage du système Horaire Timer réveil Bloque parents

Installation

Gestion des chaines Installation Conﬁguration Mis à jour du Software Réglages de base

Version

Insérer le mot de passe

Gestion des chaînes: 1. pour rechercher la fréquence de la chaîne pour les stations TV. Installation: insérer le 2. mot de passe 0000 pour entrer dans la pageécran de recherche des chaînes Conﬁguration: pour 3. entrer dans le menu des réglages du système Mise à jour du Software: 4. pour mettre à jour le software Programmations 5. de base: pour reprogrammer les réglages de base insérer le mot de passe

Mis à jour du Software

Télécharge de l?USB

Insérer le mot de passe

Réglages de base

Gestion des chaines Installation Conﬁguration Mis à jour du Software Réglages de base

Version

Réglage du Menu

Page 26

Réglage du Menu

Appuyer la touche Menu sur la télécommande pour entrer dans le menu principal et ensuite sélectionner TV Numérique-> Conﬁguration

1. OSD: pour établir le thème et le type d’OSD

2. TV: réglage vidéo

3. Réglage du système: pour prédéﬁnir la reproduction Audio, Area TV et jpeg

4. Temps: pour régler l'oraire et le jour

5. Régler le Timer

6. Blocage parents: pour programmer le blocage parents avec mot de passe

Conﬁguration

OSD TV

Réglage du système Horaire Timer réveil Bloque parents

OSD

OSD Theme 1

Horaire sur OSD

OFF Timer OSD 3 OSD Trans 10% Langue OSD Français

1st langue Audio

Français

2nd langue Audio

Français

OSD: pour régler les 1. couleurs de fond de la vidéo (Bleu, rouge, gris, vert, rose) Horaire sur OSD: pour 2. visualiser l’horaire sur OSD Timer OSD: pour 3. régler le timer dans la reproduction OSD trans: pour régler 4. la dimension des sous titres

OSD

OSD Theme 1

Horaire sur OSD

OFF Timer OSD 3 OSD Trans 10% Langue OSD Français

1st langue Audio

Français

2nd langue Audio

Français

OSD

OSD Theme 1

Horaire sur OSD

OFF Timer OSD 3 OSD Trans 10% Langue OSD Français

1st langue Audio

Français

2nd langue Audio

Français

OSD

OSD Theme 1

Horaire sur OSD

OFF Timer OSD 3 OSD Trans 10% Langue OSD Français

1st langue Audio

Français

2nd langue Audio

Français

Dans le Menu conﬁguration, sélectionner OSD et appuyer CH +/-pour sélectionner la zone, appuyer < / > droite / gauche pour modiﬁer les paramètres.

Page 27

Réglage du Menu

OSD

OSD Theme 1

Horaire sur OSD

OFF Timer OSD 3 OSD Trans 10% Langue OSD Français

1st langue Audio

Français

2nd langue Audio

Français

OSD

OSD Theme 1

Horaire sur OSD

OFF Timer OSD 3 OSD Trans 10% Langue OSD Français

1st langue Audio

Français

2nd langue Audio

Français

OSD

OSD Theme 1

Horaire sur OSD

OFF Timer OSD 3 OSD Trans 10% Langue OSD Français

1st langue Audio

Français

2nd langue Audio

Français

1st langue audio: pour 5. régler la langue de l’audio 2nd langue audio: 6. pour régler la langue de l’audio. OSD langue: pour 7. régler la langue sur OSD

Dans le Menu conﬁguration, sélectionner TV et appuyer CH +/- pour choisir le champs d’action. Appuyer < / > droite/gauche pour modiﬁer les paramètres.

Conﬁguration

OSD TV

Réglage du système Horaire Timer réveil Bloque parents

Modalité display

Auto

Format Vidéo

4:3PS

Uscita Video CVBS

Luminosité

80%

Contrast

60%

Hue 0

Saturation

Modalité display

Auto

Format Vidéo

4:3PS

Uscita Video CVBS

Luminosité

80%

Contrast

60%

Hue 0

Saturation

Modalité display

Auto

Format Vidéo

4:3PS

Uscita Video CVBS

Luminosité

80%

Contrast

60%

Hue 0

Saturation

Modalité display: pour 1. régler le système TV (y compris Auto/PAL/ NTSC) Format Vidéo: pour 2. régler le format vidéo de la reproduction (y compris 4:3LB/ 4:3 PS/ 16:9) Sortie Vidéo: pour 3. régler la modalité de sortie vidéo (y compris CVBS RGB modalité chromatique)

Page 28

Réglage du Menu

Modalité display

Auto

Format Vidéo

4:3PS

Uscita Video CVBS

Luminosité

80%

Contrast

60%

Hue 0

Saturation

Modalité display

Auto

Format Vidéo

4:3PS

Uscita Video CVBS

Luminosité

80%

Contrast

60%

Hue 0

Saturation

Dans le Menu conﬁguration, entrer dans le réglage du système et appuyer CH +/- < / > pour choisir le champs d’action et modiﬁer les paramètres.

Conﬁguration

OSD TV

Réglage du système Horaire Timer réveil Bloque parents

Réglage du système

Réglage EQ

Standard

Sorround

OFF

Activation antenne

OFF

Effet Jpeg

OFF

Ere

Allemagne

Réglage du système

Réglage EQ

Standard

Sorround

OFF

Activation antenne

OFF

Effet Jpeg

OFF

Ere

Allemagne

Réglage du système

Réglage EQ

Standard

Sorround

OFF

Activation antenne

OFF

Effet Jpeg

OFF

Modalité display

Auto

Format Vidéo

4:3PS

Uscita Video CVBS

Luminosité

80%

Contrast

60%

Hue 0

Saturation

Modalité display

Auto

Format Vidéo

4:3PS

Uscita Video CVBS

Luminosité

80%

Contrast

60%

Hue 0

Saturation

Luminosité: pour régler 4. la luminosité du display Contraste: pour régler 5. le contraste du display Couleur: pour régler 6. la saturation de la couleur du display. Saturation: pour régler 7. la saturation de la couleur sur le display

Réglage EQ: pour 1. régler le style de la reproduction du système (y compris standard/ classique / rock / jazz / pop) Surround: pour 2. déﬁnir le milieu de la reproduction (y compris concert / church / Passive / Live) Activation Antenne: 3. pour activer la fonction de l’antenne Effet Jpeg: il s’active 4.

Page 29

Réglage du Menu

Réglage du système

Réglage EQ

Standard

Sorround

OFF

Activation antenne

OFF

Effet Jpeg

OFF

Ere

Allemagne

Réglage du système

Réglage EQ

Standard

Sorround

OFF

Activation antenne

OFF

Effet Jpeg

OFF

Ere

Allemagne

pour visualiser les ﬁchiers Jpeg Zone: l’utilisateur peut 5. choisir la fréquence plus apte à partir des 13 pays présent du Menu: Allemagne, Royaume uni, Italie, France, Espagne, Hollande, Taiwan, Chine, Norvège, Suède, Grèce, Australie.

Dans le Menu Conﬁguration, sélectionner Timer et appuyer Haut/bas/droite/gauche pour sélectionner les domaines et modiﬁer les paramètres.

Horaire

Modalité timer

Auto

Date

01/01/2000

Horaire

00:00:00

Réglage GMT

00:00:00

Modalité Eté

Off

Conﬁguration

OSD TV

Réglage du système Horaire Timer réveil Bloque parents

Modalité timer: pour 1. régler le système pour la TV Date: pour régler la 2. date du système à travers la page-écran calendrier Horaire: insérer 3. l’horaire grâce au clavier numérique et appuyer Enter pour conﬁrmer (il est actif quand la modalité timer est réglée en mode Manuel) Réglage GMT: il est 4. en fonction quand la modalité timer est réglée sur Auto Modalité Eté: activer / 5. désactiver la modalité Eté ( il fonctionne quand la modalité Timer est réglée sur Auto)

Horaire

Modalité timer

Auto

Date

01/01/2000

Horaire

00:00:00

Réglage GMT

00:00:00

Modalité Eté

Off

Horaire

Modalité timer

Auto

Date

01/01/2000

Horaire

00:00:00

Réglage GMT

00:00:00

Modalité Eté

Off

Horaire

Modalité timer

Auto

Date

01/01/2000

Horaire

00:00:00

Réglage GMT

00:00:00

Modalité Eté

Off

Horaire

Modalité timer

Auto

Date

01/01/2000

Horaire

00:00:00

Réglage GMT

00:00:00

Modalité Eté

Off

Page 30

Réglage du Menu

Dans le Menu conﬁguration, sélectionner Timer Réveil et appuyer haut/bas/droite/gauche pour sélectionner le domaine et modiﬁer les paramètres.

Conﬁguration

OSD TV

Réglage du système Horaire Timer réveil Bloque parents

Timer réveil

Numero Timer 1

Modalité timer

Off Modalité réveil Chaine Chaine réveil SZTVMOZ Date réveil

01/01/2000

Heure

00:01

Durée

00:00

Timer réveil

Numero Timer 1

Modalité timer

Off Modalité réveil Chaine Chaine réveil SZTVMOZ Date réveil

01/01/2000

Heure

00:01

Durée

00:00

Timer réveil

Numero Timer 1

Modalité timer

Off Modalité réveil Chaine Chaine réveil SZTVMOZ Date réveil

01/01/2000

Heure

00:01

Durée

00:00

Numéro Timer1. Modalité timer: choisir 2. d’éteindre l’appareil une fois/journellement/ hebdomadairement/ annuellement Modalité Réveil: pour 3. régler l’allumage de l’appareil (elle fonctionne quand la modalité Timer n’est pas régler sur OFF) Canal réveil: il 4. fonctionne quand la modalité Timer n’est pas réglée sur OFF Date Réveil: elle 5. fonctionne quand la modalité Timer n’est pas réglée sur OFF Heure: pour insérer 6. l’heure exacte à laquelle allumer où éteindre l’appareil (elle fonctionne quand la modalité Timer n’est pas réglée sur OFF) Durée: insérer 7. directement la durée t (elle fonctionne quand la modalité Timer n’est pas régler sur OFF) Timer non è impostata su OFF)

Timer réveil

Numero Timer 1

Modalité timer

Off Modalité réveil Chaine Chaine réveil SZTVMOZ Date réveil

01/01/2000

Heure

00:01

Durée

00:00

Timer réveil

Numero Timer 1

Modalité timer

Off Modalité réveil Chaine Chaine réveil SZTVMOZ Date réveil

01/01/2000

Heure

00:01

Durée

00:00

Timer réveil

Numero Timer 1

Modalité timer

Off Modalité réveil Chaine Chaine réveil SZTVMOZ Date réveil

01/01/2000

Heure

00:01

Durée

00:00

Timer réveil

Numero Timer 1

Modalité timer

Off Modalité réveil Chaine Chaine réveil SZTVMOZ Date réveil

01/01/2000

Heure

00:01

Durée

00:00

Page 31

Accessoires

Réglage du Menu

Câble d’alimentation Câble de connexion USB Câble sortie Audio / Vidéo Télécommande

Dans le Menu conﬁguration, sélectionner le blocage parents et appuyer haut/bas pour bouger le curseur. Et ensuite insérer le mot de passe et appuyer Enter pour conﬁrmer.

Conﬁguration

OSD TV

Réglage du système Horaire Timer réveil Bloque parents

Bloque parents

Ancien mot de passe Nouveau mot de passe Conﬁrmation

Nouveau mot de passe

Frapper envoie not de passe

Page 32

Wichtige Hinweise

Inhaltsverzeichnis

DVB: Hinweise und technische Daten ........................................................................... Seite 32-33

DVB-T: Erläuterungen zum Bedienteil ........................................................................... Seite 33

Fernbedienung .............................................................................................................. Seite 34

Menü-Einstellung ........................................................................................................... Seite 35-41

Zubehör ......................................................................................................................... Seite 42

DVB ist für die TV-Ansicht in Hoch-Deﬁnition (HD) zuständig. Dazu bitte folgende Regeln beachten:

Das Gerät nie unter die pralle Sonne geben. Gerät immer an einem kühlen Ort, im Schatten halten.

Nicht an feuchten Stellen anbringen. Immer nur in trockener Umgebung verwenden.

Um Schäden zu vermeiden, Gerät nicht auseinander bauen.

Verhindern, das Gerät fallen zu lassen.

Um Verkehrsunfälle zu vermeiden, während der Fahrt keine Programme auf dem Monitor abspielen.

Page 33

Technische Daten

Betriebsstrom ............................................................................................................................................. 1.2°A

Impedanz Video-Ausgang ............................................................................................................................... 75

Empfangsfrequenz-Pause ..................................................................................................... 48.25-863.25 MHz

Betriebs-Temperatur ................................................................................................................... -10° C / +60° C

Audio-System .............................................................................................................................Auto PAL/NTSC

Display-Modus ..................................................................................................................................RGB/CVBS

Abmessungen ...................................................................................................... 84 mm x 80.7 mm x 23.3 mm

Beschreibung des DVB-T-Bedien

Loch für Befestigungsschraube

Loch für Befestigungsschraube Loch für Befestigungsschraube

Loch für Befestigungsschraube

Antenne

USB-Eingabe

Stromzufuhr

Audio rechts Audio links Video-Eingang

Fernbedienungs-Sensor Led Zündung

Eingabe für SD/ MMC/MS-Karte

Eingang für externen Fernbedienungs-Sensor

Page 34

Fernbedienungs-Tasten

1. Power: nachdem das DVB-T-Gerät angeschlossen worden ist, Power-Taste drücken, um das Gerät ein- bzw. auszuschalten. (Wenn die Kontroll-Leuchte erlischt, dann ist das Gerät eingeschaltet)

2. Mute: Lautstärke ganz reduzieren (Stumm-Schaltung)

3. Audio: Kanal-Umstellung Rechts / Links

4. TV/R: Einstellung TV-Modus

5. Numeri: Sender-Wahl und Einstellung von Datum/Uhrzeit

6. MENÜ: Hauptmenü betreten

7. Musikstück davor / danach

8. CH+/CH-: zur Wahl des Kanals und zum Verschieben des Cursors

9. UP/DOWN/LEFT/RIGHT: Kursor-Bewegungen (oben/unten/links/rechts)

10. Schnell Vorwärts / Rückwärts

11. Vol+/Vol-: Lautstärke erhöhen / reduzieren

12. zurück zum vorhergehenden Sender

13. Play/Pause: Wiedergabe starten / Pause einlegen

14. Lock: Blockage einlegen

15. Skip: um zum Wahlmenü „Sender-Suche“ zu gelangen

16. Zoom: während der Jpeg-Wiedergabe, diese Taste drücken, um Bild zu vergrößern oder zu verkleinern.

17. FAV: Lieblings-Sender einstellen

18. EPG: Programm-Infos besichtigen

19. TTX

20. S.title: Empfang bestätigen

21. Info: Programm-Infos der laufenden Datei besichtigen

22. Enter: Parameter bestätigen

Page 35

Menü-Einstellung

Menü-Taste drücken, um das Hauptmenü zu betreten. Dann Richtungstaste (CH+/-) drücken, um gewünschten Digital-TV-Sektor (Filme, Musik, Fotos, Spiele) zu wählen.

1. Digital-TV: Menü TV-System-Einstellung

2. Video: Menü Film-Wiedergabe USB/SD

3. Musik: Menü Audio-Wiedergabe USB/SD

4. Fotos: Menü Foto-Wiedergabe USB/SD

5. Spiele: Menü Spiele (inklusive Boxman/ Tetris/ Hitrat)

Ausgehend vom Hauptmenü, Digital-TV wählen und die TV-System-Einstellung betreten.

1. Kanal-Bestimmung: Suche nach den KanalFrequenzen der TV-Sender.

2. Installation: Paßwort 0000 eingeben, um das Menü der Kanal-Suche zu betreten.

3. Konﬁguration: um das Menü der SystemEinstellungen zu betreten.

4. Software-Update: um den Software-Stand zu aktualisieren

5. Basis-Einstellungen: um die Basis-Einstellungen wieder aufzugreifen. Passwort 0000 eingeben.

Menu'

Digital-TV Filme Musik Fotos Spiele

Kanal-Management

Kanal-Management Kanal-Sortierung Kanal-Gruppierung Kanal-Änderungen Alles löschen

Konﬁguration

OSD TV System-Einstellungen Uhrzeit Wecker Jugend-Schutz

Installation

Kanal-Management Installation Konﬁguration Software-Update Fabrik-Einstellungen Version

Passwort eingeben.

Digital-TV

Kanal-Management Installation Konﬁguration Software-Update Fabrik-Einstellungen Version

Software-Update

Download von USB

Passwort eingeben.

Fabrik-Einstellungen

Kanal-Management Installation Konﬁguration Software-Update I Fabrik-Einstellungen Version

Page 36

Menü-Einstellung

Menü-Taste auf der Fernbedienung drücken, um das Haupt-Menü zu betreten. Dann Digital-TV > Konﬁguration wählen.

1. OSD: um Thema und OSD-Typ einzustellen.

2. TV: Video-Einstellungen

3. System-Einstellung: um Audio-Wiedergabe bzw. TV-Gebiet und jpeg zu wählen

4. Uhrzeit: um Uhrzeit und Datum einzugeben

5. Zeitgeber

6. Jugendschutz: um das Passwort zum Jugendschutz einzugeben

1. OSD: um die Grundfarben des Menüs zu wählen (Blau, Rot, Grau, Grün, Rosa).

2. Uhrzeit laut OSD: um die Uhrzeit auf OSD auszuweisen.

3. OSD-Zeitgeber: um den Zeitgeber auf die gewünschte Wiedergabe einzustellen.

4. OSD Trans: um die Abmessungen der Untertitel einzustellen.

Aus dem Konﬁgurations-Menü, OSD wählen und nach Oben bzw. Unten gehen, um das Feld zu bestimmen. Dann nach Rechts bzw. Links gehen, um die Parameter abzuändern.

Konﬁguration

OSD TV System-Einstellungen Uhrzeit Wecker Jugend-Schutz

OSD

OSD Theme 1 OSD-Uhrzeit OFF OSD-Zeitstellung 3 OSD-Trans 10% OSD-Sprache Inglese Erste Audio-Sprache Inglese Zweite Audio-Sprache Inglese

OSD

OSD Theme 1 OSD-Uhrzeit OFF OSD-Zeitstellung 3 OSD-Trans 10% OSD-Sprache Inglese Erste Audio-Sprache Inglese Zweite Audio-Sprache Inglese

OSD

OSD Theme 1 OSD-Uhrzeit OFF OSD-Zeitstellung 3 OSD-Trans 10% OSD-Sprache Inglese Erste Audio-Sprache Inglese Zweite Audio-Sprache Inglese

OSD

OSD Theme 1 OSD-Uhrzeit OFF OSD-Zeitstellung 3 OSD-Trans 10% OSD-Sprache Inglese Erste Audio-Sprache Inglese Zweite Audio-Sprache Inglese

Page 37

Menü-Einstellung

5. Erste Audio-Sprache: um die Audio-Sprache einzustellen

6. Zweite Audio-Sprache: um die Audio-Sprache einzustellen

7. OSD-Sprache: OSDSprache eingeben.

Im Konﬁgurations-Menü, TV wählen und nach CH +/- gehen, um das Feld zu bestimmen. Dann < /> wählen, um die Parameter abzuändern.

1. Display-Modus: um das Video-System einzustellen (u.a. auto/ PAL/NTSC).

2. Video-Format: um das Wiedergabe-Format zu bestimmen (u.a. 4:3LB/ 4:3PS/ 16:9)

3. Video-Ausgang: Um die Modalität des VideoAusgangs einzustellen (u.a. chromatischen Modus CVBS RGB).

4. Helligkeit: um die Display-Helligkeit einzustellen

OSD

OSD Theme 1 OSD-Uhrzeit OFF OSD-Zeitstellung 3 OSD-Trans 10% OSD-Sprache Inglese Erste Audio-Sprache Inglese Zweite Audio-Sprache Inglese

OSD

OSD Theme 1 OSD-Uhrzeit OFF OSD-Zeitstellung 3 OSD-Trans 10% OSD-Sprache Inglese Erste Audio-Sprache Inglese Zweite Audio-Sprache Inglese

OSD

OSD Theme 1 OSD-Uhrzeit OFF OSD-Zeitstellung 3 OSD-Trans 10% OSD-Sprache Inglese Erste Audio-Sprache Inglese Zweite Audio-Sprache Inglese

Konﬁguration

OSD TV System-Einstellungen Uhrzeit Wecker Jugend-Schutz

Display-Gestaltung

Auto

Video-Format

4:3PS

Video-Ausgang

CVBS

Helligkeit

80%

Kontrast

60%

Hue 0

Sättigung

Display-Gestaltung

Auto

Video-Format

4:3PS

Video-Ausgang

CVBS

Helligkeit

80%

Kontrast

60%

Hue 0

Sättigung

Display-Gestaltung

Auto

Video-Format

4:3PS

Video-Ausgang

CVBS

Helligkeit

80%

Kontrast

60%

Hue 0

Sättigung

Page 38

Menü-Einstellung

Ausgehend vom Konﬁgurations-Menü, in die System-Einstellung gehen. Dann CH +/- < / > drücken, um das gewünschte Feld zu wählen und die Parameter nach Bedarf abzuändern.

5. Kontrast: um den Display-Kontrast einzustellen

6. Farbe: um die DisplayFarbe einzustellen bzw. Dunkel- und HellTöne untereinander abzustimmen

7. Sättigung: um die Farben-Sättigung auf dem Display einzustellen.

1. EQ-Einstellung: um den Wiedergabe-Modus des Systems einzustellen (u.a. Standard/Classik/ Rock/Jazz/Pop).

2. Surround: um das Umfeld der Wiedergabe zu wählen (u.a. Concert=Konzert/ Church=Kirche, Passive/ Live).

3. Antennen-Aktivierung: um die Antenne zu aktivieren

4. Jpeg-Effekt: diese Funktion aktivieren, um Jpeg-Dateien besichtigen zu können

Display-Gestaltung

Auto

Video-Format

4:3PS

Video-Ausgang

CVBS

Helligkeit

80%

Kontrast

60%

Hue 0

Sättigung

Display-Gestaltung

Auto

Video-Format

4:3PS

Video-Ausgang

CVBS

Helligkeit

80%

Kontrast

60%

Hue 0

Sättigung

Display-Gestaltung

Auto

Video-Format

4:3PS

Video-Ausgang

CVBS

Helligkeit

80%

Kontrast

60%

Hue 0

Sättigung

Display-Gestaltung

Auto

Video-Format

4:3PS

Video-Ausgang

CVBS

Helligkeit

80%

Kontrast

60%

Hue 0

Sättigung

Konﬁguration

OSD TV

System-Einstellungen Uhrzeit Wecker Jugend-Schutz

System-Einstellungen

EQ-Einstellung

Standard

Surround

OFF

Antennen-Aktivierung

OFF

Jpeg-Effekt

OFF

Gebiet

Deutschland

System-Einstellungen

EQ-Einstellung

Standard

Surround

OFF

Antennen-Aktivierung

OFF

Jpeg-Effekt

OFF

Gebiet

Deutschland

System-Einstellungen

EQ-Einstellung

Standard

Surround

OFF

Antennen-Aktivierung

OFF

Jpeg-Effekt

OFF

Gebiet

Deutschland

Page 39

Menü-Einstellung

5. Area=Gebiet: es besteht die Möglichkeit, die passende TVFrequenz zu den 13 angeführten Ländern zu wählen: Deutschland, Großbritannien, Italien, Frankreich, Spanien, Holland, Taiwan, China, Norwegen, Schweden, Griechenland, Australien.

Ausgehend vom Konﬁgurations-Menü, UHRZEIT wählen. Dann Oben/Unten/Rechts/Links drücken, um die gewünschten Felder zu wählen und die Parameter nach Bedarf abzuändern.

1. Modalität Timer=Zeitgeber: um das System auf TV einzustellen

2. Datum: aus dem Kalender-Menü, SystemDatum einstellen

3. Uhrzeit: Uhrzeit mittels Nummerntasten eingeben und durch Enter-Taste bestätigen (die Funktion ist dann aktiviert, wenn der Timer-Modus (Zeitgeber) lt. Betriebsanleitung eingestellt ist.

4. GMT-Einstellung: diese ist dann aktiviert, wenn der Timer-Modus auf “Auto” steht

5. Sommer-Modus: diese Funktion läßt sich entsprechend Aktivieren/ Deaktivieren. Aktiviert ist sie dann, wenn der Timer-Modus (Zeitgeber) auf “Auto” steht.

Orario

Modalità timer Auto Data

01/01/2000

Orario

00:00:00

Regolazione GMT

00:00:00

Modalità Estate Off

Orario

Modalità timer Auto Data

01/01/2000

Orario

00:00:00

Regolazione GMT

00:00:00

Modalità Estate Off

System-Einstellungen

EQ-Einstellung

Standard

Surround

OFF

Antennen-Aktivierung

OFF

Jpeg-Effekt

OFF

Gebiet

Deutschland

System-Einstellungen

EQ-Einstellung

Standard

Surround

OFF

Antennen-Aktivierung

OFF

Jpeg-Effekt

OFF

Gebiet

Deutschland

Uhrzeit

Zeitstell-Modus

Auto

Datum

01/01/2000

Uhrzeit

00:00:00 GMT-Ausgangspunkt 00:00:00 Sommer-Uhrzeit

Off

Konﬁguration

OSD TV

System-Einstellungen Uhrzeit Wecker Jugend-Schutz

Uhrzeit

Zeitstell-Modus

Auto

Datum

01/01/2000

Uhrzeit

00:00:00 GMT-Ausgangspunkt 00:00:00 Sommer-Uhrzeit

Off

Uhrzeit

Zeitstell-Modus

Auto

Datum

01/01/2000

Uhrzeit

00:00:00 GMT-Ausgangspunkt 00:00:00 Sommer-Uhrzeit

Off

Page 40

Menü-Einstellung

Ausgehend vom Konﬁgurations-Menü, “Timer” wählen. Dann, nach Bedarf, Oben/Unten/Rechts/Links drücken, um das gewünschte Feld zu wählen und um die Parameter abzuändern.

1. Timer/Zeitgeber

2. Timer-Modus: zum Vorbestimmen, wann das Gerät abschalten soll: ein Mal pro Tag/pro Woche/ pro Jahr.

3. Zeitgeber-Modus: hiermit läßt sich das Einschalten des Geräts vorprogrammieren (Zeitgeber ist aktiviert, solange die Timer-Modalität nicht auf OFF steht).

4. Kanal-Zeitgeber: ist aktiviert, solange der Modus nicht auf OFF steht.

5. Datum-Zeitgeber: ist aktiviert, solange der Modus nicht auf OFF steht.

6. Uhrzeit: um die genaue Uhrzeit des Ein-/ Ausschaltens des Geräts vorzubestimmen (ist aktiviert, solange der TimerModus nicht auf OFF steht).

7. Dauer: gewünschte Dauer direkt eingeben (ist aktiviert, solange der TimerModus nicht auf OFF steht).

Konﬁguration

OSD TV

System-Einstellungen Uhrzeit Wecker Jugend-Schutz

Wecker

Uhr-Nr.

Zeitstell-Modus

Off

Weck-Modus

Canale

Weck-Kanal

SZTVMOZ Weck-Datum 01/01/2000 Uhrzeit

00:01

Dauer

00:00

Wecker

Uhr-Nr.

Zeitstell-Modus

Off

Weck-Modus

Canale

Weck-Kanal

SZTVMOZ Weck-Datum 01/01/2000 Uhrzeit

00:01

Dauer

00:00

Wecker

Uhr-Nr.

Zeitstell-Modus

Off

Weck-Modus

Canale

Weck-Kanal

SZTVMOZ Weck-Datum 01/01/2000 Uhrzeit

00:01

Dauer

00:00

Wecker

Uhr-Nr.

Zeitstell-Modus

Off

Weck-Modus

Canale

Weck-Kanal

SZTVMOZ Weck-Datum 01/01/2000 Uhrzeit

00:01

Dauer

00:00

Wecker

Uhr-Nr.

Zeitstell-Modus

Off

Weck-Modus

Canale

Weck-Kanal

SZTVMOZ Weck-Datum 01/01/2000 Uhrzeit

00:01

Dauer

00:00

Wecker

Uhr-Nr.

Zeitstell-Modus

Off

Weck-Modus

Canale

Weck-Kanal

SZTVMOZ Weck-Datum 01/01/2000 Uhrzeit

00:01

Dauer

00:00

Wecker

Uhr-Nr.

Zeitstell-Modus

Off

Weck-Modus

Canale

Weck-Kanal

SZTVMOZ Weck-Datum 01/01/2000 Uhrzeit

00:01

Dauer

00:00

Page 41

Zum Lieferumfang gehört folgendes ZUBEHÖR:

Menü-Einstellung

Stromkabel USB-Anschlusskabel Audio/Video-Ausgangskabel Fernbedienung

Ausgehend vom Konﬁgurations-Menü, Jugendschutz-Taste drücken. Dann den Kursor mit den Tasten Oben/ Unten nach Bedarf bewegen. Danach Passwort eingeben und mit Enter-Taste bestätigen.

Konﬁguration

OSD TV

System-Einstellungen Uhrzeit Wecker Jugend-Schutz

Jugend-Schutz

altes Passwort eingeben neues Passwort eingeben neues Passwort bestätigen

Passwort nochmals bestätigen

Page 42

Nota

Indice

Nota y Características DVB ...............................................................................................................Pág. 42-43

Descripción panel DVB-T Pág. ........................................................................................................................ 43

Mando a distancia Pág. ................................................................................................................................... 44

Ajuste y Menú Pág. ....................................................................................................................................45-51

Accesorios Pág. .............................................................................................................................................. 51

Gracias al DVB es posible ver la TV en alta deﬁnición, siguiendo las siguientes normas:

No posicionar esta unidad bajo el sol directo. Tiene que ser instalado en un lugar bien ventilado.

No posicionar la unidad en lugares húmedos.

Tiene que ser montado en lugares secos.

No desmontar la unidad para evitar daños

Evitar caídas accidentales de la unidad

No visualizar programas TV mientras se conduce el coche, ya que esta prohibido por las normas de circulación y es altamente peligroso en cuanto podemos sufrir un accidente de tráﬁco.

Page 43

Características técnicas

Alimentación ............................................................................................................................................ DC12V

Absorbimiento ...........................................................................................................................................1,2 A

Impedancia Salida Video .............................................................................................................................75 O

Intervalo Frecuencia de recepción ........................................................................................48.25-863.25 Mhz

Temperatura de funcionamiento ................................................................................................. -10° C / +60° C

Sistema Audio ............................................................................................................................Auto PAL/NTSC

Modo Display ....................................................................................................................................RGB/CVBS

Dimensiones ........................................................................................................ 84 mm x 80.7 mm x 23.3 mm

Oriﬁcio para los tornillos de sujeción Oriﬁcio para los tornillos de sujeción

Oriﬁcio para los tornillos de sujeción

Antena

USB

Alimentación

Entrada Audio derecho /Audio izquierdo Video imput

Oriﬁcio para los tornillos de sujeción

Sensor mando a distancia Led encendido

Entrada sensor IR exterior para el mando a distancia

SD/MMC/MS

card slot

Descripción Panel DVB-T

Page 44

Mando a distancia

1. Power: Después de haber conectado el DVB-T, presionar esta tecla Para encender /apagar la unidad. (Cuando el piloto se ilumina esta encendido)

2. Mute: para quitar el volumen

3. Audio: Para cambiar Canal derecho y izquierdo

4. TV/R: Para cambiar el modo TV

5. Números: Para seleccionar la emisora o conﬁgurar la fecha y la hora

6. MENU: para entrar en el menú principal

7. Canción precedente / sucesiva

8. CH+/CH-: para seleccionar el canal

9. UP/QOWN/LEFT/RIGHT: para mover el cursor

10. Avance/ atrás rápido

11. Vol+/Vol-: Para aumentar/disminuir el volumen

12. : Volver al canal anterior

13. Play/pausa: para reproducir o poner en pausa

14. Lock: para conﬁgurar el bloqueo

15. Skip: para entrar en el interfaz de búsqueda emisoras

16. Zoom: En la reproducción del los Jpeg, presiona esta tecla para ampliar o reducir las dimensiones de la imagen

17. FAV: Para conﬁgurar las emisoras preferidas

18. EPG: para visualizar los detalles del programa

19. Teletexto

20. S.title: para conﬁgurar la recepción

21. Info: para visualizar las informaciones de los archivos en reproducción

22. Enter: para conﬁrmar los parámetros

Page 45

Ajustes Menú

Presionar la tecla Menú para entrar en el menú principal. Después presionar arriba/ abajo para seleccionar una sección entre TV Digital, Video; Música, Imágenes y Juegos.

1. TV Digital: Menú de ajuste sistema TV

2. Video: Menú de reproducción video

3. Música: Menú de reproducción audio

4. Imágenes: Menú reproducción imágenes

5. Juegos: Menú de Juegos (incluido Boxman/ Tetris/ Hitrat)

En el menú principal, seleccionar TV Digital y entrar en el modo ajuste del Sistema TV

Menú’

TV Digital Video Música Imágenes Juegos

TV Digital

Gestión Canales Instalación Conﬁguración Actualización software Conﬁguración de base Versión

Gestión Emisoras

Organización Emisoras Clasiﬁcación Emisora Preagrupación Emisoras Modiﬁca Emisora Borrar Todo

Conﬁguración

OSD TV Reset Sistema Horario Timer Reloj Bloqueo Parental

Instalación

Gestión Emisora Instalación Conﬁguración Actualización Software Conﬁguración de base Versión

Insertar Password

1. Gestión Emisoras: para buscar la frecuencia de la emisora TV.

2. Instalación: insertar la Password 0000 para entrar en modo de búsqueda emisora

3. Conﬁguración: para entrar en el menú de ajuste del sistema

4. Actualización Software: para actualizar el software

5. Conﬁguración de base: para reajustar la conﬁguración de base insertar la Password 0000.

Actualización Software

Descargar desde USB

Insertar Password

Conﬁguración de Base

Gestión Emisora Instalación Conﬁguración Actualización Software Conﬁguración de base Versión

Page 46

Ajustes Menú

Presionar la tecla Menú en el mando a distancia para entrar en el menú principal y seleccionar TV Digital -> Conﬁguración

1. OSD: para poner en marcha el tema y el tipo de OSD

2. TV: para poner en marcha el tipo de reproducción TV

3. Ajuste Sistema: Para ajustar la reproducción audio y video

4. Tiempo: para ajustar el reloj de la TV

5. Timer Reloj

6. Bloqueo Parental: para poner en marcha el bloqueo parental con Password

Conﬁguración

OSD TV Ajuste Sistema Tiempo Timer Reloj Bloqueo Parental

OSD

OSD Theme 1 Horario en OSD OFF Timer OSD 3 OSD Trans 10% Idioma OSD Ingles 1st Idioma Audio Ingles 2nd Idioma Audio Ingles

1. OSD: para conﬁgurar los colores de fondo de presentación (Azul, rojo, gris, verde, rosa)

2. Horario en el OSD: Para visualizar el horario en el OSD

3. Timer OSD: para conﬁgurar el tiempo de reproducción

4. OSD trans: para conﬁgurar el tamaño de los subtítulos

OSD

OSD Theme 1 Horario en OSD OFF Timer OSD 3 OSD Trans 10% Idioma OSD Ingles 1st Idioma Audio Ingles 2nd Idioma Audio Ingles

OSD

OSD Theme 1 Horario en OSD OFF Timer OSD 3 OSD Trans 10% Idioma OSD Ingles 1st Idioma Audio Ingles 2nd Idioma Audio Ingles

OSD

OSD Theme 1 Horario en OSD OFF Timer OSD 3 OSD Trans 10% Idioma OSD Ingles 1st Idioma Audio Ingles 2nd Idioma Audio Ingles

El Menú conﬁguración, seleccionar OSD y presionar arriba/abajo para Seleccionar el campo, presionar derecha/izquierda para modiﬁcar los parámetros.

Page 47

Ajustes Menú

OSD

OSD Theme 1 Horario en OSD OFF Timer OSD 3 OSD Trans 10% Idioma OSD Ingles 1st Idioma Audio Ingles 2nd Idioma Audio Ingles

OSD

OSD Theme 1 Horario en OSD OFF Timer OSD 3 OSD Trans 10% Idioma OSD Ingles 1st Idioma Audio Ingles 2nd Idioma Audio Ingles

OSD

OSD Theme 1 Horario en OSD OFF Timer OSD 3 OSD Trans 10% Idioma OSD Ingles 1st Idioma Audio Ingles 2nd Idioma Audio Ingles

5. 1st Idioma Audio: para conﬁgurar el idioma del audio

6. 2nd Idioma Audio: para conﬁgurar el idioma del audio

7. Idioma OSD: conﬁgura el idioma OSD

El Menú Conﬁguración, seleccionar TV y presionar arriba/ abajo para seleccionar el campo. Presionar derecha/izquierda para modiﬁcar los parámetros.

Conﬁguración

OSD TV Ajuste Sistema Horario Horario reloj Bloqueo Parental

Modo Display Formato Video Salida Video Brillo Contraste Color Saturación

1. Modo display: para conﬁgurar el sistema TV (incluido Auto/PAL/NTSC)

2. Formato Video: para conﬁgurar el formato video de la reproducción (Incluido 4:3LB/ 4:3PS/ 16:9)

3. Salida Video: para conﬁgurar el modo salida de video (incluido CVBS RGB modo cromático)

Page 48

Ajustes Menú

Modo Display Formato Video Salida Video Brillo Contraste Color Saturación

En el Menú conﬁguración, entrar en el Ajuste Sistema y presionar arriba/abajo/ Derecha/izquierda para elegir el campo y modiﬁcar los parámetros.

Conﬁguración

OSD TV Ajuste Sistema Horario Horario despertador Bloqueo Parental

Ajuste Sistema

Ajuste EQ Standard Surround OFF Activación Antena OFF Efecto JPEG OFF Área Alemania

Ajuste Sistema

Ajuste EQ Standard Surround OFF Activación Antena OFF Efecto JPEG OFF Área Alemania

Ajuste Sistema

Ajuste EQ Standard Surround OFF Activación Antena OFF Efecto JPEG OFF Área Alemania

Modo Display Formato Video Salida Video Brillo Contraste Color Saturación

4. Brillo para conﬁgurar el brillo del display

5. Contraste: Para conﬁgurar el contraste del display

6. Color: Para conﬁgurar el color (las compensaciones de oscuro y color) del Display

7. Saturación: para conﬁgurar la saturación del color en el display.

1. Ajuste EQ: para ajustar el estilo de la reproducción del sistema (incluido standard/ classic/ rock/ Jazz/ Pop)

2. Surround: Para conﬁgurar el ambiente de la reproducción (incluido Concert/ Church/ Passive/ Live)

3. Activación Antena: para visualizar la función de la antena

4. Efecto Jpeg: se activa para visualizar los ﬁle jpeg

Page 49

Ajustes Menú

Ajuste Sistema

Ajuste EQ Standard Surround OFF Activación Antena OFF Efecto JPEG OFF Área Alemania

Ajuste Sistema

Ajuste EQ Standard Surround OFF Activación Antena OFF Efecto JPEG OFF Área Alemania

5. Área: El utilizador puede elegir la frecuencia TV más adecuada de los 13 paises presentes en el Menú: Alemania, Reino Unido, Italia, Francia, España, Holanda, Taiwán, China, Noruega, Suecia, Grecia, Australia.

En el Menú Conﬁguración, seleccionar Horario y presionar arriba /abajo /derecha Izquierda para seleccionar los campos y modiﬁcar los parámetros.

Horario

Modo Timer Auto Fecha

01/01/2000 Hora 00:00:00 Conﬁguración GMT 00:00:00 Modo Estate Off

Conﬁguración

OSD TV Ajuste Sistema Hora Hora despertador Bloqueo parental

1. Modo timer: para conﬁgurar el sistema para la TV

2. Fecha: para ajustar la fecha del sistema mediante la presentación Calendario

3. Hora: insertar el horario con el teclado numérico y presionar enter para conﬁrmar (es activo cuando el modo timer está conﬁgurado como Manual)

4. Ajuste GMT: Está en función cuando el modo timer está conﬁgurado en Auto

5. Modo Estate: Activar/ desactivar el modo Estate (funciona cuando el modo Timer esta conﬁgurado en Auto)

Horario

Modo Timer Auto Fecha

01/01/2000 Hora 00:00:00 Conﬁguración GMT 00:00:00 Modo Estate Off

Horario

Modo Timer Auto Fecha

01/01/2000 Hora 00:00:00 Conﬁguración GMT 00:00:00 Modo Estate Off

Horario

Modo Timer Auto Fecha

01/01/2000 Hora 00:00:00 Conﬁguración GMT 00:00:00 Modo Estate Off

Horario

Modo Timer Auto Fecha

01/01/2000 Hora 00:00:00 Conﬁguración GMT 00:00:00 Modo Estate Off

Page 50

Ajustes Menú

En el Menú conﬁguración, seleccionar Timer Despertador y presionar arriba/abajo/Derecha/izquierda para elegir el campo y modiﬁcar los parámetros.

Conﬁguración

OSD TV Ajuste Sistema Hora Hora despertador Bloqueo Parental

Timer despertador

Numero Timer 1 Modo timer Off Modo despertador Canal Canal despertador SZTVMOZ Fecha despertador 01/01/2000 Hora 00:01 Duración 00:00

Timer despertador

Numero Timer 1 Modo timer Off Modo despertador Canal Canal despertador SZTVMOZ Fecha despertador 01/01/2000 Hora 00:01 Duración 00:00

Timer despertador

Numero Timer 1 Modo timer Off Modo despertador Canal Canal despertador SZTVMOZ Fecha despertador 01/01/2000 Hora 00:01 Duración 00:00

1. Numero Timer

2. Modo timer: seleccionar apagar la unidad una vez la semana / Diariamente / Semanalmente/una vez al año

3. Modo despertador: para conﬁgurar el encendido de la unidad (funciona Cuando el modo Timer no ha sido conﬁgurado en OFF)

4. Canal Despertador: función cuando el modo Timer no ha sido puesto en OFF

5. Fecha despertador: funciona cuando el modo Timer no ha sido ajustado en OFF

6. Hora: para insertar la hora exacta en la cual se va a encender o apagar la unidad (Función cuando el modo Timer no ha sido conﬁgurado en OFF)

7. Duración: Insertar el tiempo directamente (funciona cuando el modo Timer no ha sido conﬁgurada en OFF)

Timer despertador

Numero Timer 1 Modo timer Off Modo despertador Canal Canal despertador SZTVMOZ Fecha despertador 01/01/2000 Hora 00:01 Duración 00:00

Timer despertador

Numero Timer 1 Modo timer Off Modo despertador Canal Canal despertador SZTVMOZ Fecha despertador 01/01/2000 Hora 00:01 Duración 00:00

Timer despertador

Numero Timer 1 Modo timer Off Modo despertador Canal Canal despertador SZTVMOZ Fecha despertador 01/01/2000 Hora 00:01 Duración 00:00

Timer despertador

Numero Timer 1 Modo timer Off Modo despertador Canal Canal despertador SZTVMOZ Fecha despertador 01/01/2000 Hora 00:01 Duración 00:00

Page 51

Accesorios

Ajustes Menú

Cable de Alimentación Cable de conexión USB Cable de salida audio/video Mando a distancia

En el menú Conﬁguración, Seleccionar el bloqueo Parental y presionar arriba/Abajo para desplazar el cursor. Después insertar la Password y presionar enter para Conﬁrmar.

Conﬁguración

OSD TV Ajuste Sistema Horario Horario reloj Bloqueo Parental

Bloqueo Parental

Digitare vieja Password Digitare nueva Password Conﬁrma nueva Password

Digitare Envió Password

Page 52

S.p.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. ++39 0522 941621 • Fax ++39 0522 942452 www.phonocar.com • e-mail:[email protected]

FRANCE

Vente et Assistance assurées par le Fabricant italien • Tél/Fax N° Vert 0800.90.43.99 www.phonocar.fr • e-mail:[email protected]

DEUTSCHLAND

71711 - MURR - Rudolf Diesel Strasse, 13 • Tel. 07144 82302-0 / Fax 07144 282114 www.phonocar.de • e-mail:[email protected]

ESPAÑA

Delegado Comercial Sr. VERDERESE DOMENICO • Tel. 958 302295 - Fax 958 302470 - Movil 607592406 e-mail: [email protected]
