Page 1

USB-SD CARD MP3 PLAYER

RECEIVER ISO NORM

BLUETOOTH

VM063

MANUALE ISTRUZIONI • INSTRUCTIONS MANUAL

NOTICE DE MONTAGE ET D’EMPLOI • GEBRAUCHSANWEISUNGEN

MANUAL DE INSTRUCCIONES

09/2018

Page 2

Precauzioni • Warnings • Précautions • Vorsicht • Precauciones

• Para la instalación, contactar exclusivamente con empresas especializadas y personal técnicamente calificados. • Usar solo en vehículos con alimentación de 12V DC y negativo a masa. • Desconectar el terminal negativo de la batería del vehículo cuando se efectúan las conexiones del aparato.• Cuando se sustituye el fusible, utilizar exclusivamente fusibles con el mismo amperaje. • Non abrir la unidad y no tentar de repararla, consultar al revendedor o personal técnico calificado. • Asegurarse de que no entren objetos extraños en su interior, podrían causar malfuncionamientos, generar cortocircuitos eléctricos, además se corre el riesgo de una exposición muy perjudicial a los rayos laser, si están presente • Encender el aparato solo cuando la temperatura del habitáculo se haya normalizado. • Mantener un volumen de escucha tal que nos permita escuchar los sonidos del ambiente circunstante. (Claxon, sirenas) • No conectar ningún cable en lugares que podría obstacular el funcionamiento de los dispositivos de seguridad del coche.

• Die Installation muss durch technische Fachkräfte vorgenommen werden • Nur bei 12V DC verwenden, mit Negativ-Pol zur Masse •

Erst den Negativ-Pol der Auto-Batterie abtrennen, dann die Radio-Anschlüsse herstellen • Beim Auswechseln, immer Sicherungen derselben Ampere-Stärke verwenden • Nie versuchen, das Gerät zu öffnen oder eigenhändig zu reparieren. Immer den Händler bzw. technische Fachkräfte zu Rate ziehen • Sicherstellen, dass keinerlei Fremdkörper in das Gerät eindringen können. Diese würden Betriebsstörungen, Kurzschlüsse oder die Entfaltung gefährlicher Laser-Strahlen verursachen • Gerät nur dann einschalten, wenn die Temperatur im WagenInnenraum auf normalem Niveau ist • Lautstärke so einstellen, dass externe Geräusche (Hupe, Sirenen etc.) noch hörbar sind • Kabel fernhalten von allen Sicherheits-Geräten des Wagens.

• Se servir du personnel technique qualifié pour l’installation. • Utiliser uniquement dans des installations électriques à 12V DC avec

négatif à masse.

• Débrancher le terminal négatif de la batterie lorsqu’on fait les connexions de l’appareil. • Quand on remplace un fusible, se servir d’un autre ayant le même ampérage.

• Ne pas ouvrir l’appareil pour essayer de le réparer, contacter votre revendeur ou un personnel technique qualifié • Eviter que des corps étrangers entrent dans l’appareil, car ils peuvent provoquer des mauvais fonctionnements, des courts circuits; éviter aussi l’exposition risquée aux rayons laser si présents. • Allumer l’appareil seulement lorsque la température interne du véhicule est dans la norme • Tenir le volume à un niveau permettant d’écouter les sons en provenance de l’extérieur du véhicule (Klaxon, sirène etc.…)

• Ne brancher aucun câble dans des endroits pouvant causer les obstacles au fonctionnement des dispositifs de sécurité du véhicule.

• Installation to be carried out by trained technical personnel • Make sure you have 12V DC, with negative-pole to mass • First disconnect negative-pole of the car-battery, then effect car-radio connections • When replacing fuse, always use fuse with same Ampere-value • Never open the unit, nor try to repair yourself. Always ask your Retailer or authorized technical staff • Make sure that no foreign objects fall into the unit, they would cause malfunctions, short-circuits or exposure to dangerous laser-rays • When switching-on, make sure that temperate inside passenger-compartment is at a normal level • Choose a listening-Volume which will allow you to hear external noises (car-horn, sirens

etc.) • When placing the cables, keep away from all car security-devices.

• Per l’installazione rivolgersi al personale tecnico qualificato. • Usare solo con impianto elettrico a 12V DC con negativo a massa. • Scollegare il terminale negativo della batteria del veicolo quando si effettuano le connessioni dell’apparecchio. • Quando si sostituisce il fusibile, utilizzarne uno con lo stesso valore di amperaggio. • Non aprire l’unità e non tentare di ripararla, consultare il proprio rivenditore o personale tecnico qualificato. • Assicurarsi che oggetti estranei non entrino all’interno dell’apparecchio, potrebbero causare malfunzionamenti, generare cortocircuiti elettrici o un’esposizione rischiosa ai raggi laser se presenti. • Accendere l’apparecchio solo quando la temperatura dell’abitacolo è nella norma. • Mantenere un volume di ascolto che permetta di udire i suoni provenienti dall’esterno del veicolo (clacson, sirene, etc… • Non collegare alcun cavo in luoghi dove potrebbe ostacolare il funzionamento dei dispositivi di sicurezza dell’auto.

Page 3

IT/EN

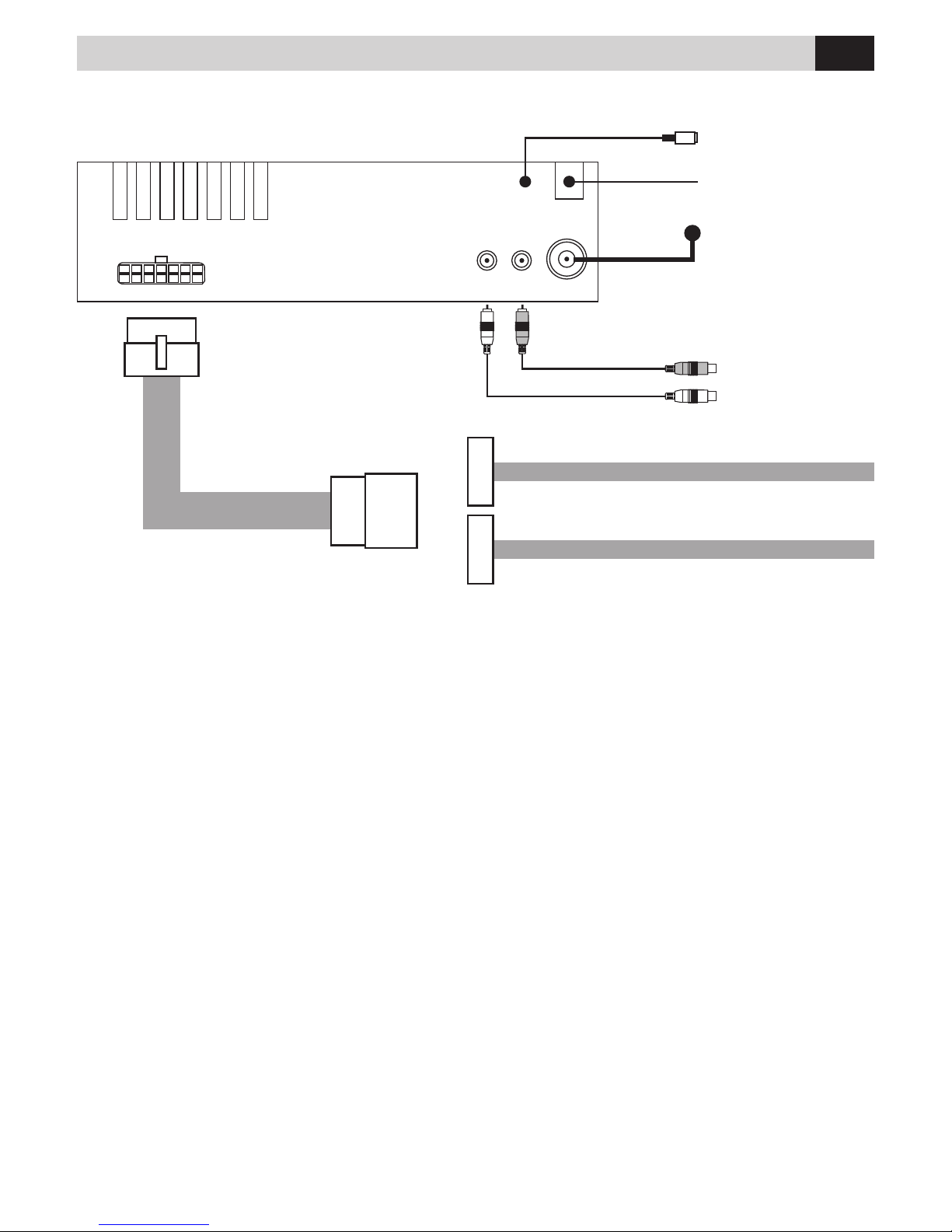

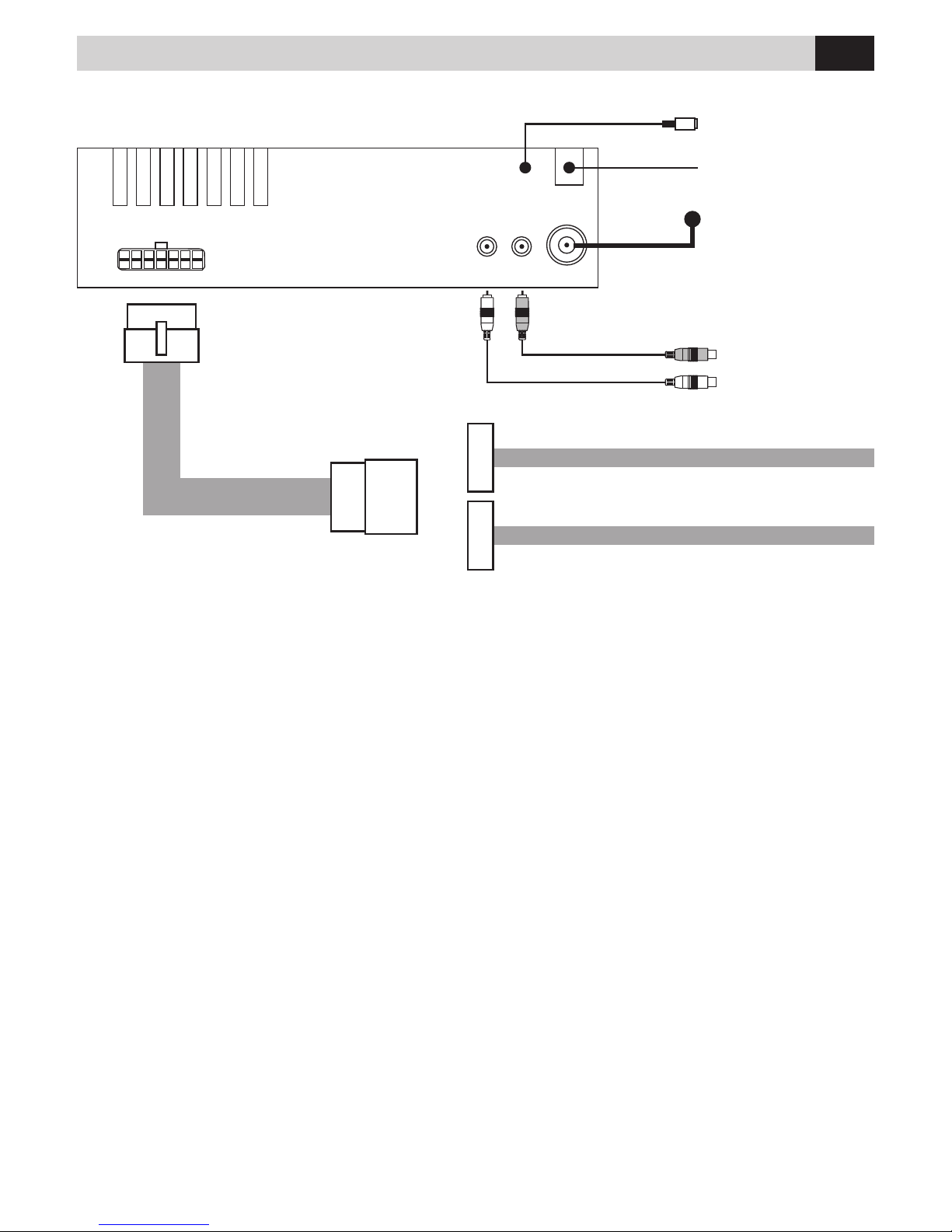

Connessioni • Connections

CONNETTORI AUTO / CAR CONNECTORS

ANTENNA

AERIAL

USCITA / OUTPUT AUDIO

ISO

SWC

COMANDI AL VOLANTE

STEERING WHEEL COMMANDS

MICROFONO

MICROPHONE

Page 4

IT/EN

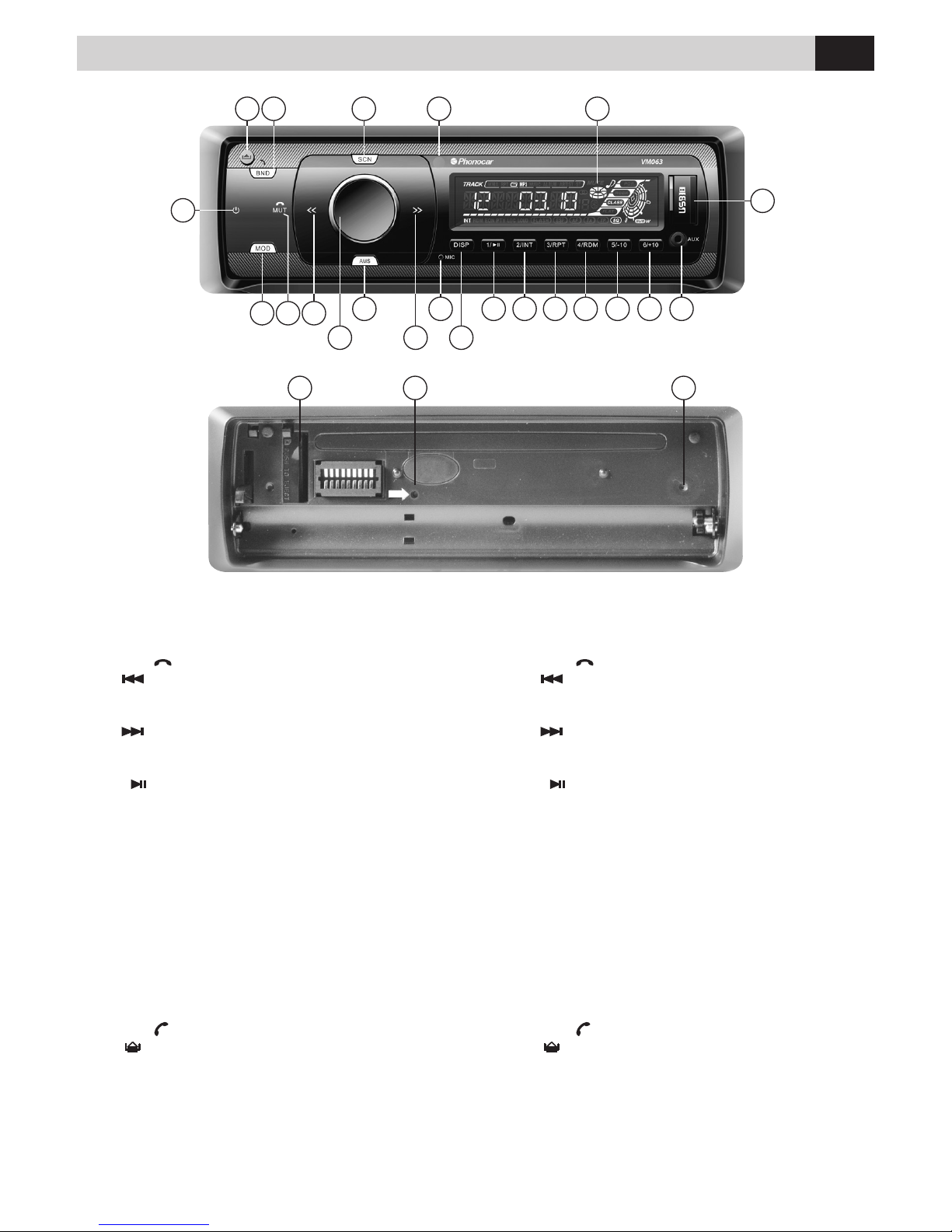

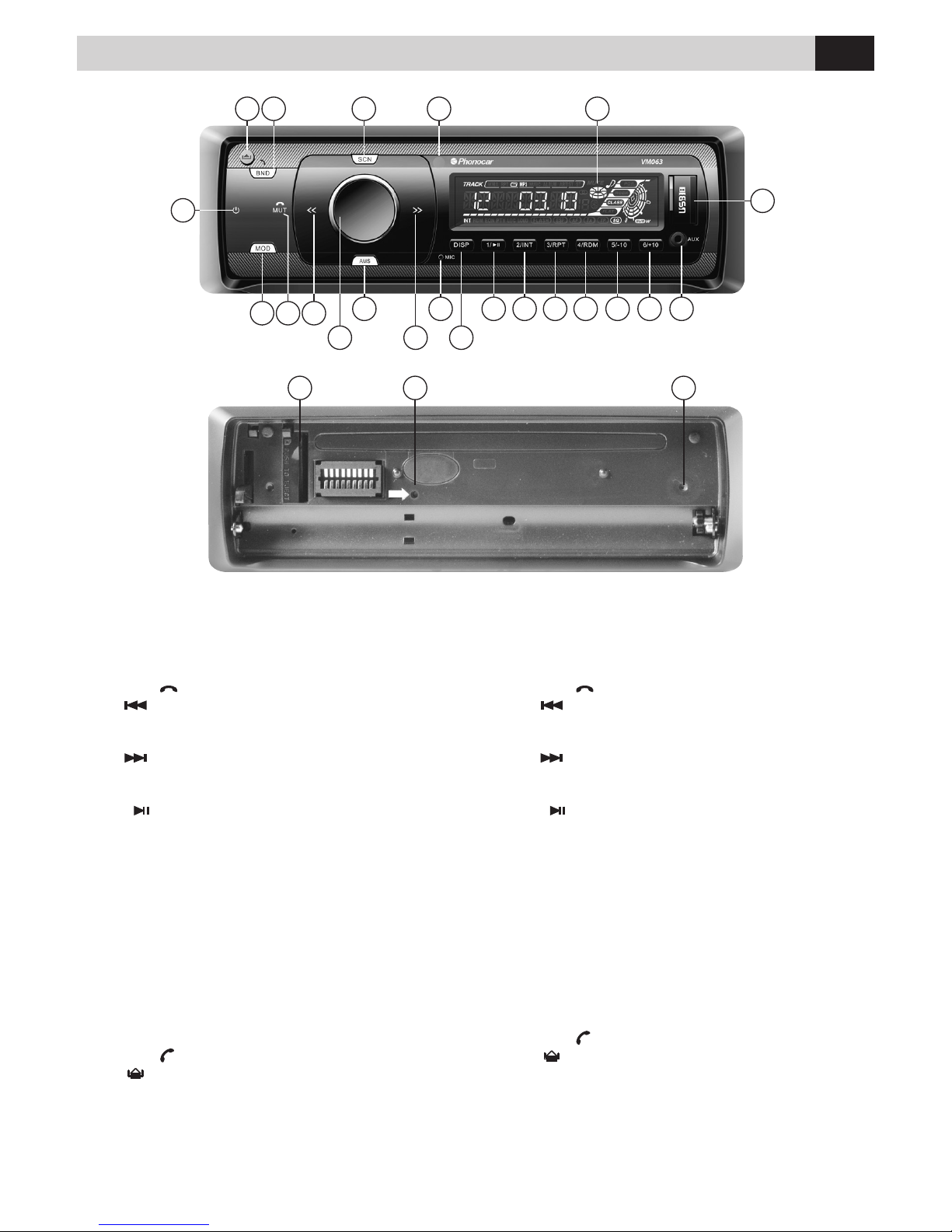

Funzioni • Functions

PWR

Accensione / Spegnimento

MODE Seleziona le sorgenti

MUTE Volume azzerato / Abbassata cornetta

4. Sintonizzazione / Brano precedente

5. Volume / Selezione menù impostazioni

AMS

Memorizzazione Automatica stazioni radio

Sintonizzazione / Brano successivo

Microfono interno

DISP

Informazioni su display

10.

Play/Pausa / 1a stazioni radio

11.

2/INT

Introduzione brani / 2a memoria stazioni radio

12. 3/RPT Ripetizione / 3a memoria stazioni radio

13.

RDM/4

Riproduzione casuale da USB-SD 4

memoria stazioni radio

14.

-10/5

Retrocede di 10 brani da USB-SD 5

memoria stazioni radio

15.

+10/6

Avanza di 10 brani da USB-SD 6

memoria stazioni radio

16. AUX-IN

17. Porta USB

18. Display

19. Sensore IR per il Telecomando

20.

SCAN

Scansione tracce/stazioni radio

21.

BND

Banda di Frequenza radio / Alzata cornetta

22.

Sgancia il frontalino.

23. Slot SD/MMC

24. RESET (premere per alcuni secondi)

25. LED lampeggiante senza frontalino

PWR

Power

MODE Mode switch

MUTE Mute / Handset put down

4. Tune Seek / Track reverse

5. Volume / Setup selection

AMS

Automatic memory storing

Tune Seek / Track forward

Internal microphone

DISP

Info on display

10.

Play/pause / Preset 1

11.

2/INT

Intro / Preset 2

12. 3/RPT Repeat / Preset 3

13.

RDM/4

Random / Preset 4

14.

-10/5

- 10/5 Jumps 10 Tracks backward from USB-SD

Preset 5

15.

+10/6

+10/6 Jumps 10 Tracks forward from USB-SD Preset 6

16. AUX-IN jack

17. USB port

18. LCD Display

19. Remote Control sensor

20.

SCAN

Scrolling Tracks / Radio-Stations

21.

BND

Band switch / Handset picked up

22.

Release

23. SD/MMC slot

24. Reset

25. Flashing LED

23 24 25

2 4

19 18202122

8 10 11 12 13 14 15 16

5 7

Premere il tasto MODE (2) sul frontalino per scorrere la lista delle sorgenti disponibili (RADIO – USB – SDCARD - BLUETOOTH – AUXIN).

Press the MODE key (2) on the front panel to scroll through the list of available sources (RADIO - USB - SDCARD - BLUETOOTH - AUXIN).

IT EN

Page 5

IT/EN

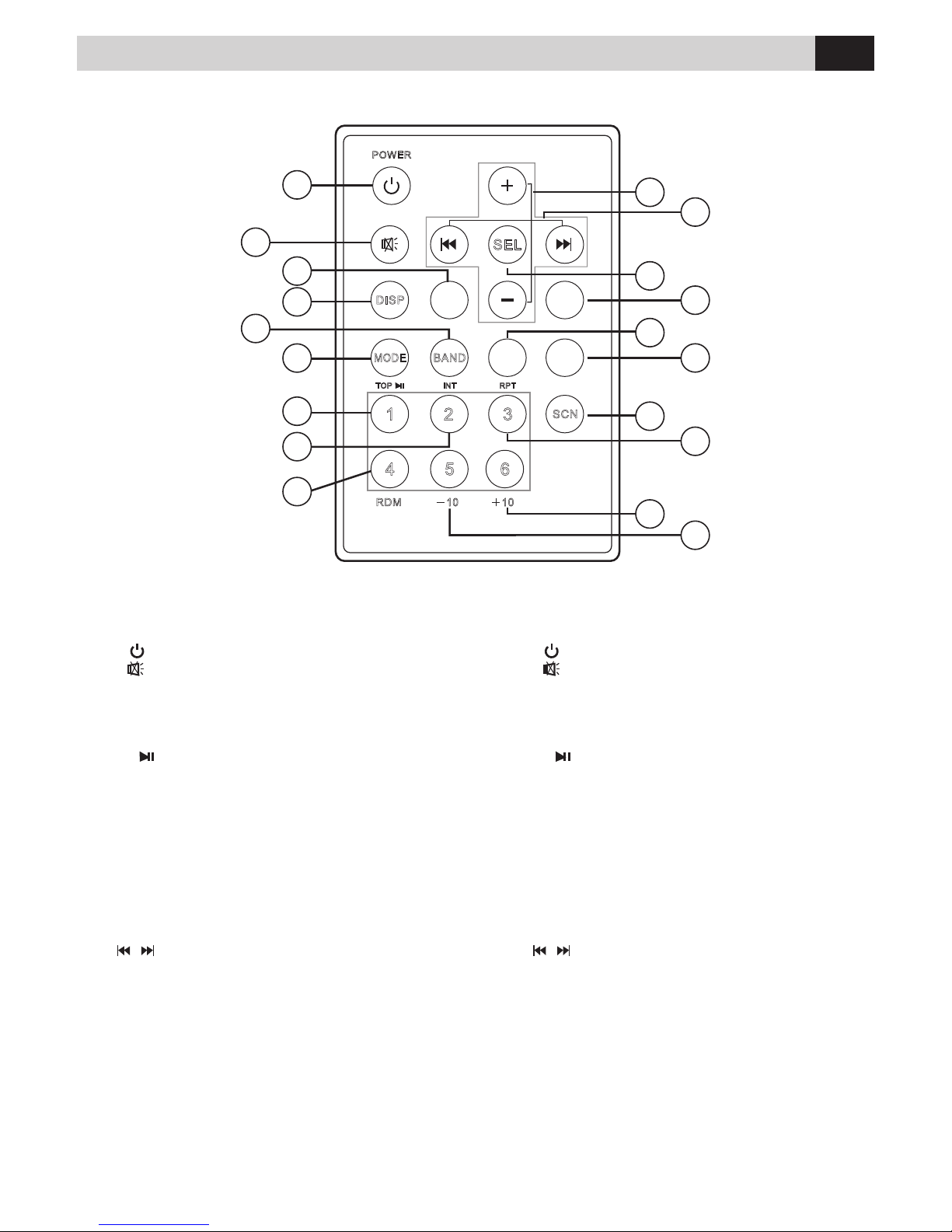

Funzioni Telecomando • Remote Functions

Accensione/Spegnimento

MUTE Volume azzerato

AMS

Memorizzazione automatica stazioni radio

4. DISP Informazioni su display

BAND

Banda di Frequenza radio

MODE

Seleziona le sorgenti

TOP

Pausa / Play / Memoria radio 1

INT

Ascolto introduzione brani / 2a memoria

RDM

Riproduzione casuale brani / 4a memoria

10.

-10

Retrocede di 10 brani da USB-SD / 5a memoria

11.

+10

Avanza di 10 brani da USB-SD / 6a memoria

12.

RPT

Ripetizione/ 3a memoria

13.

SCAN

Scansione stazioni radio

14.

Informazioni sul traco

15.

PTY

Programmi musicali

16.

Ricerca frequenze alternative

17.

SEL

Selezione menù impostazioni

18.

/ Sintonizzazione / Seleziona Brani

Avanti-Indietro Veloce

19.

+/-

Controllo Volume

Power

Mute

AMS

Automatic memory storing

DISP

Display

BAND

Band Switch

MODE

Mode Switch

TOP

Pause / play / Preset 1

INT

Intro / Preset 2

RDM

Random / Preset 4

10.

-10

Preset 5

11.

+10

Preset 6

12.

RPT

Repeat Playing / Preset 3

13.

SCAN

Scan

14.

Trac information

15.

pty

Musical programs

16.

Search alternative frequencies

17.

SEL

Select

18.

/ Tuning / Selecting Tracks F.F/F.R

19.

+/-

Volume Control

SEL

BAND

POWER

TOP

INT

RDM

SCN

RPT

3 4

7 8

DISP

MODE

AMS

PTY

Premere il tasto MODE (6) sul telecomando per scorrere la lista delle sorgenti disponibili (RADIO – USB – SDCARD – BLUETOOTH – AUXIN)

Press the MODE key (6) on the remote control to scroll through the list of available sources (RADIO - USB - SDCARD - BLUETOOTH - AUXIN).

IT EN

Il telecomando VM304 non è incluso nella dotazione.

The Remote-Control VM304 is NOT included in the package.

Page 6

IT/EN

AUDIO

Premere brevemente la MANOPOLA DEL VOLUME (5) per accedere al menù dei settaggi audio e ripremere brevemente la MANOPOLA DEL VOLUME (5) per scorrere la lista dei settaggi audio disponibili:

BASSI (toni bassi) TRE (toni alti) BAL L-R (bilanciamento) FAD F-R (fader) LOUD ON/OFF (loudness) DISP ON/OFF (display) SUB (subwoofer) DX (ricezione FM) STEREO/MONO VOLUME.

Per regolare ruotare il pomello no al valore desiderato.

SETTAGGI GENERICI

Premere per 3 secondi

la MANOPOLA DEL VOLUME (5)

per accedere al menù dei settaggi generici e ripremere brevemente

la MANOPOLA DEL VOLUME (5)

per scorrere la lista dei

settaggi generici disponibili:

AF (on/o) TA (on/o) PTY (on/o) REG (on/o) EON (loc/dx) TA (seek/alarm) PI (sound/mute) RETURN (l/s) BEEP (on/o) AREA (eu/usa).

Per regolare ruotare la MANOPOLA DEL VOLUME (5) no al valore desiderato.

OROLOGIO

Premere il tasto DISP (9) più volte no alla visualizzazione dell’orario sul display. Premere il tasto DISP (9) per 3 secondi, ii valore dell’orario inizierà a lampeggiare. Impostare l’ora desiderata ruotando il MANOPOLA DEL VOLUME (5) del vo- lume, successivamente premere brevemente la MANOPOLA DEL VOLUME (5) e ruotare per regolare i minuti, ripremere per confermare. Quando i valori smetteranno di lampeggiare il settaggio sarà completato.

AUDIO

Briey press the VOLUME KNOB (5) to enter the audio settings menu and briey press the VOLUME KNOB (5) again to scroll through the list of available audio settings:

BASS (low tones) TRE (high tones) BAL L-R (balance) FAD F-R (fader) LOUD ON/OFF (loudness) DISP ON/OFF (display) SUB (subwoofer) DX (FM reception) STEREO/MONO VOLUME.

To set, turn the knob to the desired value.

GENERAL SETTINGS

Press and hold the VOLUME KNOB (5) for 3 seconds to ac- cess the generic settings menu and briey press the VOLUME KNOB (5) again to scroll through the list of available generic settings:

AF (on/o) TA (on/o) PTY (on/o) REG (on/o) EON (loc/dx) TA (seek/alarm) PI (sound/mute) RETURN (l/s) BEEP (on/o) AREA (eu/usa). To set, turn the VOLUME KNOB (5) to the desired value.

CLOCK

Press key DISP (9) various times, until time-indication appears on Display. Press key “DISP” (9) for 3 seconds, so that hour-digits start ashing. Now turn VOLUME-KNOB (5) and nd requested hour. Then briey press the VOLUME- KNOB (5) and rotate to nd requested minutes. Then press again to conrm. When hour-digits stop ashing, the setting will be completed.

Regolazioni Audio / Audio-Setting

IT EN

Page 7

IT/EN

SELEZIONARE SORGENTE RADIO Premere brevemente il tasto BND (21) per selezionare: FM1 – FM2 – FM3 – MW1 – MW2.

Premere per 3 secondi il tasto AMS (6) per la memorizzazione di default delle stazioni radio (premendo brevemente verrà eettuata scansione automatica delle stazioni). Premere i tasti << / >> brevemente per avviare la ricerca automatica della stazione precedente (<<) o successiva (>>). Premere i tasti << / >> per due secondi per avviare la ricerca manuale della stazione precedente (<<) o successiva (>>). Premere rispettivamente per 3 secondi i tasti 1/ - 2/INT - 3/ RPT - 4/RDM - 5/-10 - 6/+10 (6 memorie per BANDA).

All’inserimento di una USB o SD CARD partirà in automatico la riproduzione delle tracce audio presenti sulla periferica inserita. Premere i tasti << / >> brevemente per passare alla traccia precedente / successiva. Tenere premuti i tasti << / >> per le funzioni REWIND e FOWARD. Premere brevemente il tasto 1/

per mettere in pausa una

traccia, e ripremerlo per farla ripartire. Premere brevemente il tasto 2/INT per attivare / disattivare l’introduzione traccia. Premere brevemente il tasto 3/RPT per attivare / disattivare la ripetizione automatica traccia. Premere brevemente il tasto 4/RDM per attivare / disattivare la funzione della riproduzione casuale. Premere brevemente i tasti -10/5 - +10/6 per spostarsi in avanti o indietro di 10 tracce. Tenere premuti i tasti -10/5 - +10/6 per passare alla cartella precedente / successiva.

SELECT RADIO SOURCE Briey press the BND (21) key to select: FM1 - FM2 - FM3 - MW1 - MW2.

Press the AMS key (6) for 3 seconds to store the radio sta

tions by default (by pressing briey the AUTOM. SCROLLING will start). Press << / >> keys briey to start the automatic search of the previous (<<) or next (>>) station. Press << / >> keys for two seconds to start the manual search of the previous (<<) or next (>>) station. Press 1/ - 2/INT - 3/RPT - 4/RDM - 5/-10 - 6/+10 keys (6 memories for BAND) for 3 seconds respectively.

When a USB or SD CARD is entered, the playback of the audio tracks present on the inserted device will start automatically. Press << / >> keys briey to skip to the previous / next track. Press and hold << / >> keys for the REWIND and FOWARD functions. Briey press 1/

key to pause a track, and press it again to

restart it. Briey press 2/INT key to activate/deactivate the track input. Briey press 3/RPT key to activate/deactivate the automatic track repetition. Briey press 4/RDM key to activate/deactivate the random play function. Briey press -10/5 - +10/6 keys to move 10 tracks forward or backward. Press and hold -10/5 - +10/6 keys to move to the previous / next folder.

Funzioni / Functions Radio

Funzioni / Functions USB SD Card

Page 8

IT/EN

Funzioni / Functions AUX-IN

Bluetooth Telefono

Bluetooth Audio

Il VM063 permette il collegamento nell’ingresso (16) di sorgenti audio esterne tramite un cavo jack da 3,5 mm. Il controllo delle tracce audio si eettua dalla sorgente esterna.

VM063 allows external audio sources to be connected to the input (16) via a 3.5 mm jack cable. The audio tracks are managed from the external source.

Attivare il Bluetooth sul telefono, selezionare il dispositivo denominato CARAUDIO inserire la password 8888 e confermare. Per rispondere ad una telefonata premere il tasto BAND (21) e per chiudere la chiamata premere il tasto MUTE (3).

Per l’ascolto di le audio vericare se il telefono utilizzato sia compatibile con il protocollo A2DP. Premere il tasto MODE (2) e selezionare la sorgente BT MUSIC (A2DP). Per iniziare la riproduzione della lista dei le in memoria sul telefono premere il tasto 1/ . Premere i tasti << / >> brevemente per passare alla traccia precedente / successiva. Tenere premuti i tasti << / >> per le funzioni REWIND e FOWARD. Premere brevemente il tasto 1/ per mettere in pausa una traccia, e ripremerlo per farla ripartire.

Activate Bluetooth on your phone, select the device named CARAUDIO, password 8888 and conrm.

To answer a call, press the

BAND key (21) and to end the

call, press the MUTE key (3).

To listen to audio les, check if your phone is compatible with A2DP protocol. Press the MODE key (2) and select the

BT MUSIC source (A2DP).

To start playback of the le list in memory on your phone, press key

Press << / >> keys briey to skip to the previous / next track. Press and hold << / >> keys for the REWIND and FORWARD functions. Briey press the key 1/ to pause a track, and press it again to restart it.

Page 9

FR/DE

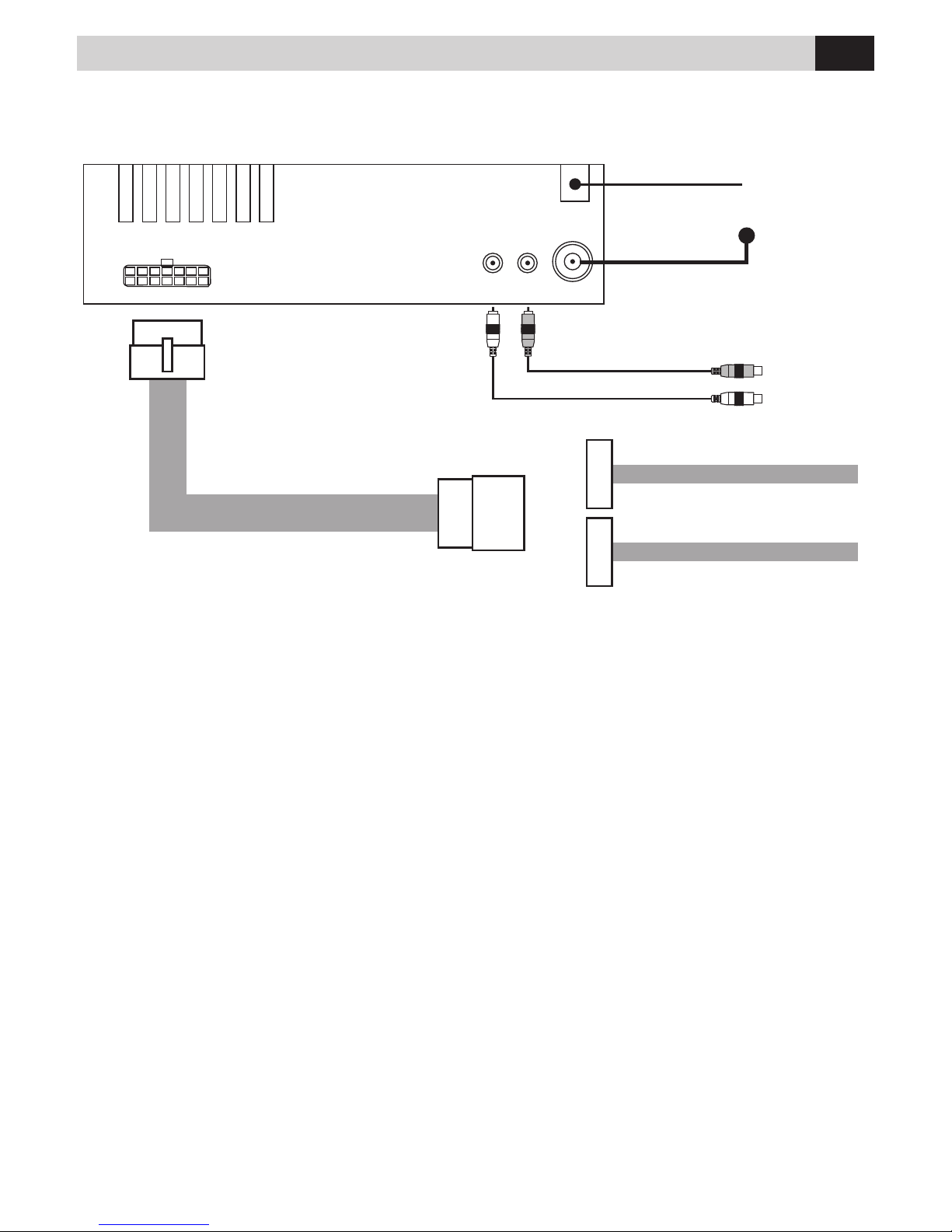

Connections • Anhang

CONNECTEURS VOITURE / ANSCHLÜSSE AUTO

AERIAL

SORTIE / AUSGANG AUDIO

ISO

SWC

COMMANDES AU VOLANT

LENKRAD-STEUERUNGEN

MIC.

Page 10

FR/DE

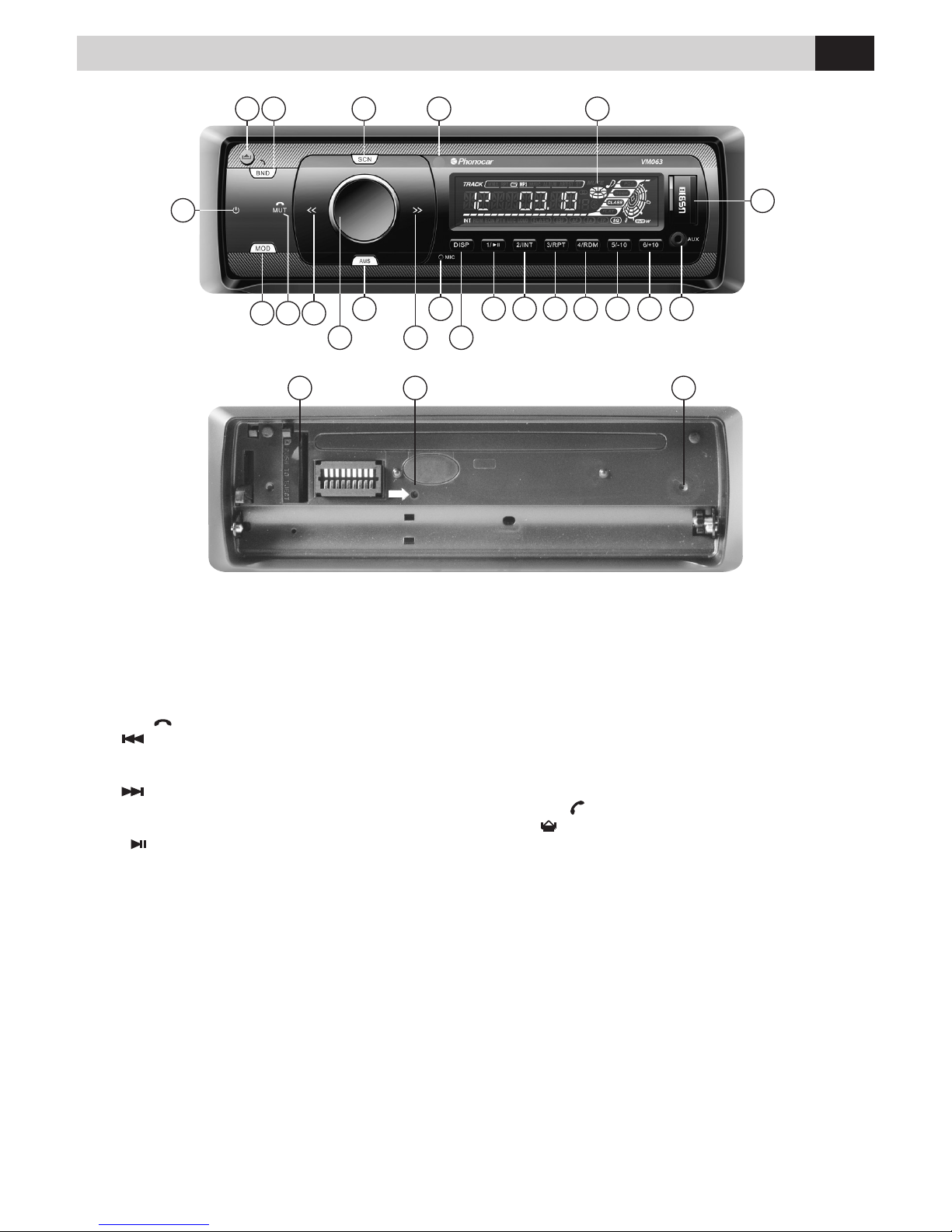

Fonctions • Funktionen

PWR

Allumage/Extinction

2. MODE Sélectionne les sources

MUTE Volume mis à zéro / Raccrocher

Syntonisation / morceau précédent

5. Volume / Sélectionne le menu des réglages

AMS

Mémorisation automatique des stations radio

7. Syntonisation / morceau successif

Microphone interne

DISP

Informations sur l’acheur

10.

Play/Pause / Mémoire radio 1

11.

2/INT

Introduction des morceaux / Mémoire radio 2

12. 3/RPT Répétition / Mémoire radio 3

13.

RDM/4

Reproduction casuelle de USB-SD Mémoire radio 4

14.

-10/5

Revient de 10 chansons de USB-SD Mémoire radio 5

15.

+10/6

Avance de 10 morceaux de USB-SD Mémoire radio 6

16. Entrée AUX-in pour Jack 3,5 mm

17. Porte USB

18. Acheur LC

19. Capteur pour la télécommande

20.

SCAN

Scanning trace/stations radio

21.

BND

Bande de Fréquence radio / Décrocher

22.

Décroche la façade

23. Slot SD/MMC

24. RESET (appuyer pendant quelques secondes)

25. LED clignotant sans la façade

PWR

Einschalten / Ausschalten

2. MODE Quelle wählen

MUTE Stummschaltung / Hörer aufgelegt

Sendersuche / Stück davor

5. Lautstärke / Wahl Einstell-Menü

AMS

Autom. Radiosender-Speicherung

7. Sendersuche / Stück danach

Internes Mikrofon

DISP

Infos auf Display ausgewiesen

10.

Play/Pause / 1. Radio-Speicher-Taste

11.

2/INT

Stück kurz anspielen / 2. Radio-Speicher-Taste

12. 3/RPT Wiederholung / 3. Radio-Speicher-Taste

13.

RDM/4

Wahllose Wiedergabe bei USB-SD

4. Radio-Speicher-Taste

14.

-10/5

10 Stücke zurück bei USB-SD

5. Radio-Speicher-Taste

15.

+10/6

10 Stücke weiter bei USB-SD

6. Radio-Speicher-Taste

16. AUX-Eingang für 3,5mm-Jack

17. USB-Önung

18. LCD Display

19. Fernbedienungs-Sensor

20.

SCAN

Scrolling der Musik-Stücke und Radio-Sender.

21.

BND

Radio-Frequenzgang / Hörer abgenommen

22.

Bedienteil abnehmen

23. SD/MCC-Önung

24. RESET (einige Sekunden gedrückt halten)

25. LED blinkt ohne Bedienteil

23 24 25

2 4

19 18202122

8 10 11 12 13 14 15 16

5 7

Appuyer sur la touche MODE (2) de la façade pour parcourir la liste des sources disponibles (RADIO – USB – SDCARD – BLUETOOTH – AUXIN)

Drücken Sie die MODUS-Taste (2) auf der der Frontplatte, um durch die Liste der verfügbaren Quellen zu scannen (RADIO USB - SDCARD - BLUETOOTH - AUXIN).

FR DE

Page 11

FR/DE

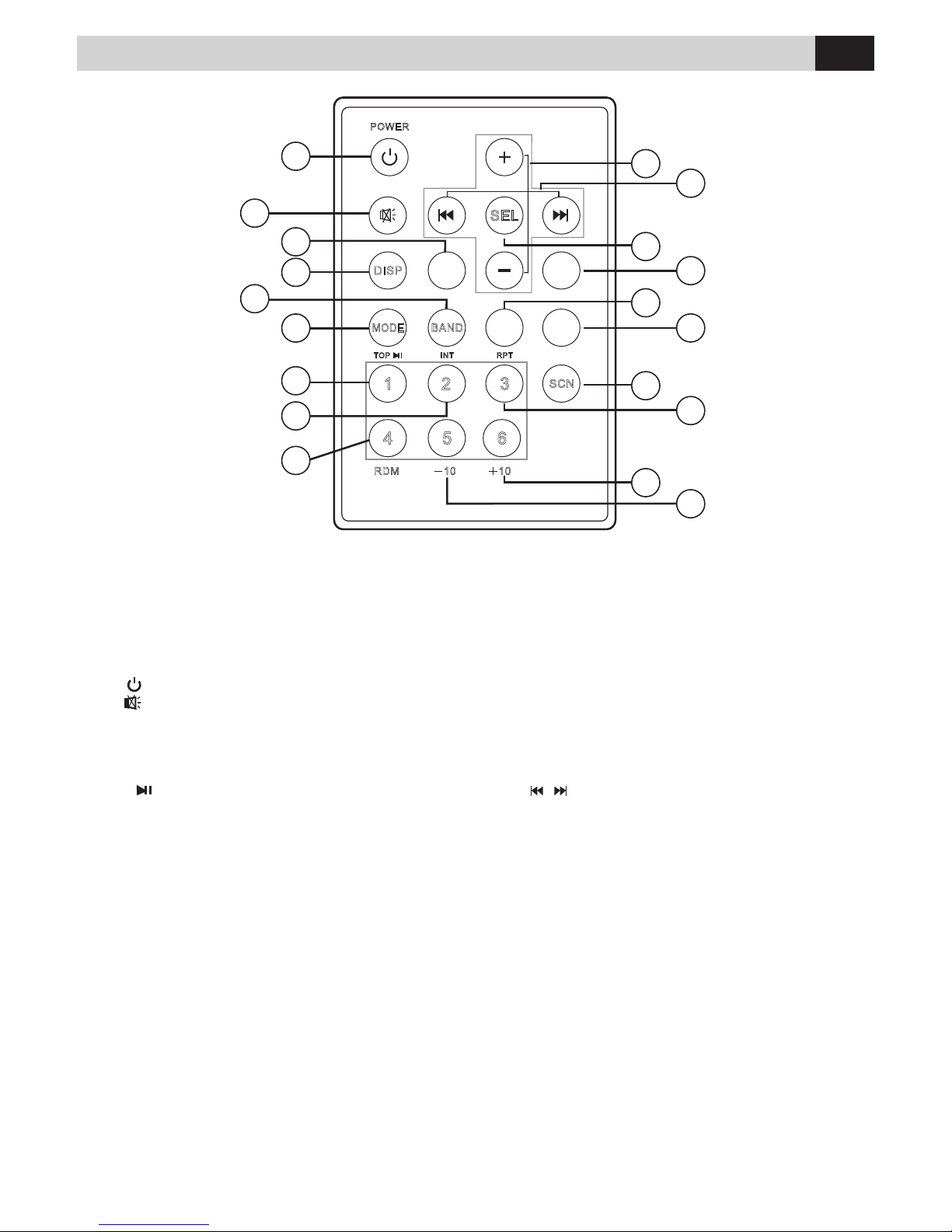

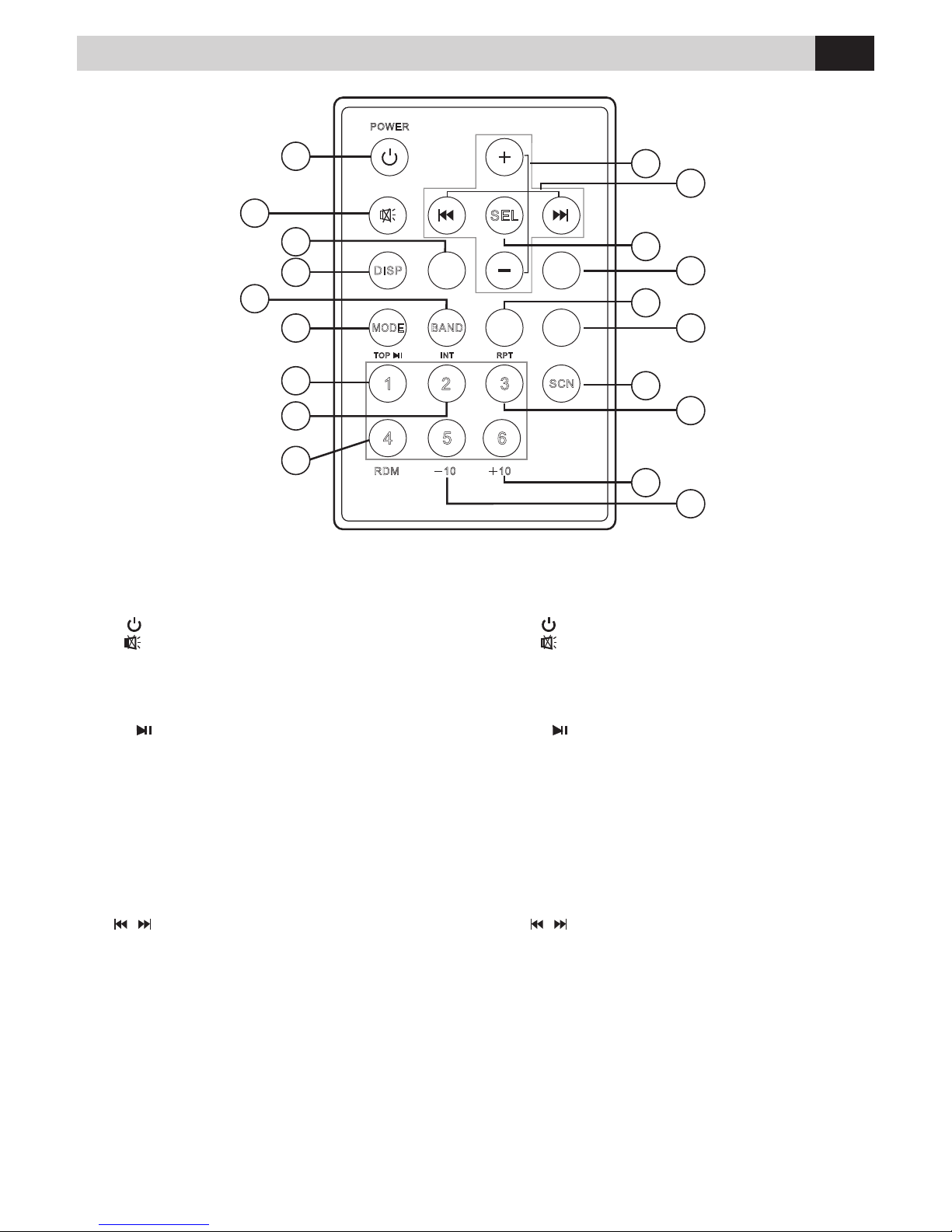

Fonctions Des Touches • Tastenfunktionen

SEL

BAND

POWER

TOP

INT

RDM

SCN

RPT

3 4

7 8

DISP

MODE

AMS

PTY

Allumage/Extinction

MUTE Volume mis à zéro

AMS

Mémorisation automatique des stations radio

4. DISP

Informations sur l’acheur

BAND

Bande de Fréquence radio

MODE

Sélectionne les sources

TOP

Pause / Play / Mémoire radio 1

INT

Ecoute l’introduction des morceaux/Mémoire radio 2

RDM

Reproduction casuelle des morceaux/Mémoire radio 4

10.

-10

Revient de 10 morceaux de USB-SD/Mémoire radio 5

11.

+10

Avance de 10 morceaux de USB-SD / Mémoire radio 6

12.

RPT

Répétition/Mémoire radio 3

13.

SCAN

Scanning des stations radio

14.

Informations sur la circulation

15.

PTY

Programmes musicaux

16.

Recherche des fréquences alternatives

17.

SEL

Sélectionne le menu des réglages

18. /

Syntonisation/Sélectionne les morceaux Avant - revient rapide

19.

+/-

Contrôle du Volume

Einschalten / Ausschalten

Stummschaltung

AMS

Autom. Radiosender-Speicherung

DISP

Infos auf Display

BAND

Radio-Frequenzgang

MODE

Quelle wählen

TOP

PAUSE/PLAY /1.Radio-Speicher

INT

Stück kurz anspielen / 2. Radio-Speicher

RDM

Wahllose Wiedergabe / 4. Radio-Speicher

10.

-10

10 Stücke zurück bei USB-SD / 5. Radio-Speicher

11.

+10

Stücke weiter bei USB-SD / 6. Radio-Speicher

12.

RPT

Wiederholung / 3. Radio-Speicher

13.

SCAN

Radiosender-Scrolling

14.

Verkehrsinformationen

15.

pty

Musikalische Programme

16.

Suche alternative Frequenzen

17.

SEL

Wahl Einstell-Menü

18. /

Sendersuche/Wahl der Stücke Schnell Vorwärts-Rückwärts

19.

+/-

Lautstärke

Appuyer sur la touche MODE (6) de la télécommande pour parcourir la liste des sources disponibles (RADIO – USB – SDCARD – BLUETOOTH – AUXIN)

Drücken Sie die MODUS-Taste (6) auf der Fernbedienung, um durch die Liste der verfügbaren Quellen zu scannen (RADIO - USB - SDCARD - BLUETOOTH - AUXIN).

FR DE

La télécommande VM304 n’est pas inclue dans la confection.

Die Fernbedienung VM304 gehört nicht zum Lieferumfang.

Page 12

FR/DE

Reglages Audio / Audio-Einstellung

AUDIO

Appuyer brièvement le BOUTON DU VOLUME (5) pour accéder au menu des réglages audio et appuyer de nouveau brièvement le bouton (5) pour parcourir les réglages audio disponibles:

BASSES (tons bas) TRE – (tons hauts) BAL L-R (équilibrage) FAD F-R (fader) LOUD ON/OFF (loudness) DISP ON/OFF (acheur) SUB (subwoofer) DX (réception FM) STEREO/MONO VOLUME.

Pour régler, tourner le bouton jusqu’à la valeur désirée.

PARAMETRES GENERIQUES

Appuyer pendant 3 secondes le BOUTON DU VOLUME (5) pour accéder au menu des paramètres génériques, et appuyer de nouveau brièvement pour parcourir la liste des paramètres génériques disponibles:

AF (on/o) TA (on/o) PTY (on/o) REG (on/o) EON (loc/dx) TA (seek/alarm) PI (sound/mute) RETURN (l/s) BEEP (on/o) AREA (eu/usa).

Pour régler, tourner le BOUTON DU VOLUME (5) jusqu’à la valeur désirée.

HORLOGE

Appuyer la touche DISP (9) plusieurs fois jusqu’à la visualisation de l’heure sur l’acheur. Appuyer la touche DISP (9) pendant 3 secondes, et l’heure commencera à clignoter. Régler l’heure désirée en tournant le BOUTON DU VOLUME

(5), successivement appuyer brièvement le BOUTON DU VOLUME (5) et tourner pour régler les minutes, appuyer

de nouveau pour valider. Lorsque les valeurs arrêteront de clignoter, le réglage sera conclu.

AUDIO

Drücken Sie kurz den LAUTSTÄRKE-KNOPF (5), um in das Menü der Audioeinstellungen zu gelangen, und drücken Sie erneut kurz den Knopf (5), um durch die Liste der verfügbaren Audioeinstellungen zu scrollen: 

BASS (Bässe) TRE - (Hochfrequenzen) BAL L-R (Ausgleich) FAD F-R (Fader) LOUD ON/OFF (Lautstärke) DISP ON/OFF (Display) SUB (Subwoofer) DX (FM-Empfang) STEREO/MONO VOLUME. 

Um die gewünschten Einstellungen vorzunehmen, Drehknopf auf den gewünschten Wert drehen

ALLGEMEINE EINSTELLUNGEN

Halten Sie den LAUTSTÄRKE-KNOPF (5) 3 Sekunden lang gedrückt, um auf das allgemeine Einstellungsmenü zuzugreifen, und drücken Sie erneut kurz den Knopf (5), um durch die Liste der verfügbaren allgemeinen Einstellungen zu scrollen:

AF (ein/aus) TA (ein/aus) PTY (ein/aus) REG (ein/aus) EON (loc/dx) TA (Suche/Alarm) PI (Ton/Mute) RETURN (l/s) BEEP (ein/aus) AREA (eu/usa).

Um die gewünschten Einstellungen vorzunehmen,

LAUTSTÄRKE-KNOPF (5) auf den gewünschten Wert. 

UHR „DISP“-Taste (9)- mehrmals drücken, bis die Uhrzeit auf dem

Display erscheint. „DISP“-Taste (9) 3 Sekunden drücken, so dass die Stunden zu blinken beginnen. Betreende Stunden-Zahl suchen, indem man den

LAUTSTÄRKE-KNOPF dreht (5).

Dann kurz auf den LAUTSTÄRKE-KNOPF drücken und drehen, um die Minuten einzugeben. Zur Bestätigung erneut drücken Wenn die Stunden-Zahlen nicht mehr blinken, ist die Einstellung abgeschlossen.

FR DE

Page 13

FR/DE

Fonctions De Radio / Radio-Funktionen

SELECTIONNER SOURCE RADIO Appuyer brièvement la touche BND (21) pour sélectionner: FM1 – FM2 – FM3 – MW1 – MW2.

Appuyer pendant 3 secondes la touche AMS (6) pour la mémorisation de default des stations radio (en appuyant brièvement, le balayage automatique des stations sera lancé). Appuyer les touches << / >> brièvement pour lancer la rechercher automatique de la station précédente (<<) ou suivante (>>). Appuyer les touches << / >> pendant 2 secondes pour lancer la recherche manuelle de la station précédente (<<) ou suivante (>>). Appuyer respectivement pendant 3 secondes les touches 1/ - 2/INT - 3/RPT - 4/RDM - 5/-10 - 6/+10 (6 mémoires par BANDE).

A l’insertion d’une clé USB ou Carte SD, la reproduction des traces audio présentes sur celles-ci se fera automatiquement. Appuyer les touches << / >> brièvement pour aller à la trace précédente / suivante. Faire pression sur les touches << / >> pour les fonctions REWIND (Revient) et FOWARD (Avance). Appuyer brièvement la touche 1/

pour mettre en pause

une trace, et appuyer de nouveau pour la faire continuer. Appuyer brièvement la touche 2/INT pour activer / désactiver l’introduction d’une trace. Appuyer brièvement la touche 3/RPT pour activer / désactiver la répétition automatique des traces. Appuyer brièvement la touche 4/RDM pour activer / désactiver la fonction de reproduction casuelle. Appuyer brièvement les touches -10/5 - +10/6 pour avancer ou revenir de 10 traces. Faire pression sur les touches -10/5 - +10/6 pour aller au dossier précédent / suivant.

RADIOQUELLE AUSWÄHLEN Drücken Sie kurz die Taste BND (21), um FM1 - FM2 - FM3 - MW1 - MW1 - MW2 auszuwählen.

Drücken Sie die AMS-Taste (6) für 3 Sekunden, um die Radiosender standardmäßig zu speichern (beim kurzen Drücken wird das Scannen automatisch gestartet). Drücken Sie kurz die Tasten << / >>, um die automatische Suche nach dem vorherigen (<<) oder nächsten (>> ) Sender zu starten. Drücken Sie die Tasten << / >> für zwei Sekunden, um die manuelle Suche nach dem vorherigen (<<) oder nächsten (>>) Sender zu starten. Drücken Sie 1/ - 2/INT - 3/RPT - 4/RDM - 5/-10 - 6/+10 Tasten (6 Speicher für BAND) für jeweils 3 Sekunden.

Wenn eine USB- oder SD-Karte eingegeben wird, startet die Wiedergabe der auf dem eingelegten Gerät vorhandenen Musik-Stücke automatisch. Drücken Sie kurz die Tasten << / >>, um zum vorherigen / nächsten Musik-Stück zu gelangen. Halten Sie die Tasten << / >> für die Funktionen REWIND und Vorlauf VORWARD Drücken Sie kurz die Taste 1/ , um einen Musik-Stück anzuhalten, und drücken Sie ihn erneut, um ihn neu zu starten. Drücken Sie kurz die Taste 2/INT, um das Stück-Anspielen zu aktivieren/deaktivieren. Drücken Sie kurz die Taste 3/RPT, um die automatische Wiederholung zu aktivieren/deaktivieren. Drücken Sie kurz die Taste 4/RDM, um die wahllose Wiedergabe zu aktivieren/deaktivieren. Drücken Sie kurz die Tasten -10/5 - +10/6, um 10 Musik-Stück vorwärts oder rückwärts zu springen Halten Sie die Tasten -10/5 - +10/6 gedrückt, um zum vorhe- rigen / nächsten Ordner zu gelangen.

Fonctions / Funktionen USB SD Card

Page 14

FR/DE

Fonctions / Funktionen AUX-IN

Bluetooth Téléphone

Bluetooth Audio

Le VM063 permet le branchement à l’entrée (16) des sources audio externes moyennant un câble jack de 3,5 mm. Le contrôle des traces audio se fait à partir de la source externe.

Es lassen sich externe Audio-Quellen an den Eingang (16) anschließen, mit Hilfe eines 3,5mm Jack-Kabels. Die diversen Audio-Stücke werden direkt auf der externen Quelle bedient.

Activer le Bluetooth sur le téléphone, sélectionner le disposi

tif nommé CARAUDIO + mot de passe 8888 et valider. Pour répondre à l’appel, appuyer la touche BAND (21) et pour terminer l’appel appuyer la touche MUTE (3).

Pour écouter les chiers audio, rassurez-vous que le téléphone utilisé soit compatible avec le protocole A2DP. Appuyer la touche MODE (2) et sélectionner la source BT MUSIC (A2DP). Pour démarrer la reproduction de la liste des chiers en mémoire dans le téléphone, appuyer la touche . Appuyer les touches << / >> brièvement pour aller à la trace précédente / suivante. Faire pression sur les touches << / >> pour les fonctions REWIND (Revient) et FOWARD (Avance). Appuyer brièvement la touche pour mettre en pause une trace et l’appuyer de nouveau pour la continuer.

Aktivieren Sie die Bluetooth-Funktion auf Ihrem Telefon, wählen Sie das Gerät CARAUDIO aus, geben Sie das Passwort 8888 ein und bestätigen Sie es. Um einen Anruf anzunehmen, drücken Sie die Taste BAND

(21) und um den Anruf zu beenden, drücken Sie die Taste MUTE (3).

Um Audiodateien anzuhören, überprüfen Sie, ob Ihr Telefon mit dem A2DP-Protokoll kompatibel ist. Drücken Sie die

MODUS-Taste (2) und wählen Sie die BT MUSIC-Quelle (A2DP) aus.

Um die Wiedergabe der auf Ihrem Handy gespeicherten Dateiliste zu starten, drücken Sie die Taste

. Drücken Sie kurz die Tasten << / >>, um zum vorherigen / nächsten Titel zu gelangen. Halten Sie die Tasten << / >> für die Funktionen REWIND und FORWARD gedrückt. Drücken Sie kurz die Taste 1/ , um einen Musik-Stück anzuhalten, und drücken Sie ihn erneut, um ihn neu zu starten.

Page 15

Conexiones

CONECTOR COCHE

ANTENA

SALIDA AUDIO

ISO

SWC

MANDOS DE VOLANTE

Page 16

Funciones

PWR

Encender / Apagar

MODE Selecciona las fuentes

3. MUTE Volumen cero. / Colgar

Sintonización / Pista anterior

5. Volumen / Selección menú de conguración

AMS

Memorización automática estaciones de radio

Sintonizar / Pista siguiente

Microfono interno

DISP

Informaciones en la pantalla

10.

Play/Pausa / Primera memoria estación de radio

11.

2/INT

Escuchar introducción de la pista Segunda memoria estación de la radio

12.

3/RPT Repetición / Tercera memoria estación de radio

13.

RDM/4

Reproducción aleatoria del USB-SD Cuarta memoria de la radio

14.

-10/5

Retrocede 10 pistas del USB-SD Quinta memoria estación de radio

23 24 25

2 4

19 18202122

8 10 11 12 13 14 15 16

5 7

Pulsar la tecla MODE (2) en la caratula para ver la lista de las fuentes disponibles (RADIO – USB – SD-CARD – BLUETOOTH – AUX-IN)

15.

+10/6

Adelanta 10 pistas del USB-SD Sexta memoria de la radio

16. Entrada AUX para Jack 3,5 mm

17. USB

18. Display LCD

19. Sensor para el mando a distancia

20.

SCAN

Escansión pistas, canciones /emisoras de radio

21. BND

Banda de frecuencia de radio / Descolgar

22.

Desengancha la caratula

23. Entrada SD/MMC

24. RESET (pulse durante unos segundos)

25. LED parpadeando sin caratula

Page 17

SEL

BAND

POWER

TOP

INT

RDM

SCN

RPT

3 4

7 8

DISP

MODE

AMS

PTY

Encender/Apagar

MUTE sin volumen

AMS

Memorización automática estaciones de radio

DISP Información en la pantalla

BAND

Bandas de Frecuencia de radio

MODE

Selecciona las fuentes

TOP

Pausa / Play / Memoria radio 1

INT

Escuchar introducción de las pistas Memoria radio 2

RDM

Reproducción aleatoria de pistas Memoria radio 4

10.

-10

Retrocede 10 pistas del USB-SD/Memoria radio 5

11.

+10

Adelanta 10 pistas del USB-SD / Memoria radio 6

Pulsar la tecla MODE (6) en el mando a distancia para visualizar la lista de las fuentes disponibles (RADIO – USB – SDCARD – BLUETOOTH – AUXIN)

El mando a distancia VM304 no está en dotación.

Funciones Mando a distancia

12.

RPT

Repetición/Memoria radio 3

13.

SCAN

Escansión emisoras de radio

14.

Informaciones sobre el tráco

15.

PTY

Programas musicales

16.

Búsqueda de frecuencias alternativas

17.

SEL

Selección menú de conguración

18.

/ Sintonización / Selecciona Pista

Adelante-Atrás Rápido

19.

+/-

Control Volumen

Page 18

Ajuste Audio Funciones Radio

AUDIO

Pulsar brevemente el MANDO DEL VOLUMEN (5) para acceder al menú de los ajustes de audio y volver a pulsar brevemente el pulsador (5) para visualizar la lista de los ajustes de audio disponibles:

BASS (tono graves) TR – (tonos altos) BAL L-R (balance) FAD F-R (fader) LOUD ON/OFF (loudness) DISP ON/OFF (display) SUB (subwoofer) DX (recepción FM) STEREO/MONO VOLUME. Para ajustar girar el mando hasta el valor deseado.

AJUSTES GENERALES

Pulsar durante 3 segundos el MANDO DEL VOLUMEN (5) para acceder al menú de los ajustes generales y volver a presionar el mando del volumen (5) para visualizar la lista de los ajustes generales disponibles:

AF (on/o) TA (on/o) PTY (on/o) REG (on/o) EON (loc/dx) TA (seek/alarm) PI (sound/mute) RETURN (l/s) BEEP (on/o) AREA (eu/usa).

Para ajustar girar el MANDO DEL VOLUMEN (5) hasta el valor deseado.

RELOJ

Pulsar la tecla DISP (9) más veces hasta la visualización del horario en el display. Pulsar la tecla DISP (9) durante 3 segundos, el valor del horario iniciará a parpadear. Ajustar la hora deseada girando el MANDO DEL VOLUMEN (5), sucesi- vamente pulsar brevemente el MANDO DEL VOLUMEN (5) y girar para ajustar los minutos, volver a pulsar para conrmar. Cuando los valores terminan de parpadear el ajuste será completado

SELECIONAR FUENTE RADIO Pulsar brevemente la tecla BND (21) para seleccionar: FM1 – FM2 – FM3 – MW1 – MW2.

Pulsar durante 3 segundos la tecla AMS (6) para la memorización por defecto de las emisoras de radio (pulsando brevemente será efectuado el escaneo automático de las emisoras). Pulsar las teclas << / >> brevemente para iniciar la búsqueda automática de la emisora anterior (<<) o siguiente (>>). Pulsar las teclas << / >> durante 2 segundos para iniciar la búsqueda manual de la emisora anterior (<<) o siguiente (>>). Pulsar durante respectivamente 3 segundos las teclas

1/ - 2/INT - 3/RPT - 4/RDM - 5/-10 - 6/+10

(6 memorias por BANDA).

Despues de introducir una USB o SD CARD iniciara en au

tomático la reproducción de las pistas de audio presentes en el soporte introducido. Pulsar las teclas << / >> brevemente para pasar a la pista precedente / siguiente. Tener presionadas las teclas << / >> para las funciones de REWIND y FOWARD. Pulsar brevemente la tecla 1/ para meter en pausa una pista/ canción y volver pulsarlo para seguir la reproducción. Pulsar brevemente la tecla 2/INT para activar / desactivar la introducción de la pista. Pulsar brevemente la tecla 3/RPT para activar / desactivar la repetición automática de la pista. Pulsar brevemente la tecla 4/RDM activar / desactivar la función de la reproducción aleatoria. Pulsar brevemente las teclas -10/5 - +10/6 para desplazarse adelante o atrás de 10 pistas /canciones. Tener pulsado las teclas -10/5 - +10/6 para pasar a la carpeta precedente / sucesiva.

Funciones USB - SD CARD

Page 19

Bluetooth Teléfono Bluetooth Audio

Funciones AUX-IN

El VM063 permite conectar en la entrada (16) fuentes de audio exteriores mediante cable con Jack de 3,5 mm. Las pistas de audio se controlan desde la fuente externa.

Activar el Bluetooth en el teléfono, seleccionar el dispositivo denominado CARAUDIO, introducir la clave 8888 y conrmar. Para contestar a una llamada, pulsar la tecla BAND (21) y para terminar pulsar la tecla MUTE (3).

Para escuchar archivos de audio vericar que el teléfono uti

lizado sea compatible con el protocolo A2DP. Pulsar la tecla MODE (2) y seleccionar la fuente BT MUSIC (A2DP). Para iniciar la reproducción de la lista de archivos presentes en la memoria del teléfono pulsar la tecla. Pulsar las teclas << / >> brevemente para pasar a la pista precedente / siguiente. Tener presionadas las teclas << / >> para las funciones de REWIND e FOWARD. Pulsar brevemente la tecla para activar la función pausa, volver a pulsar para seguir con la reproducción.

ES ES

Page 20

• Caratula extraíble

• Sintonizador Radio .................................................................................................................................................................FM-AM-RDS-PLL EON

• Emisoras memorizables ......................................................................................................................................................................18 FM / 12 AM

• Slot SD Card Max ................................................................................................................................................................................................ 8 GB

• Puerta USB anterior / posterior Max ................................................................................................................................................................. 8 GB

• Display color blanco ...............................................................................................................................................................................DOT Matrix

• Memorización ultima posición

• Memorización volumen

• Control función .............................................................................................................................................................................................. Encode

• Visualiza Titulo canción /Artista/Álbum en el display ................................................................................................................................ID3 TAG

• DSP modo sonido .................................................................................................................................................................. Classic-Rock-Pop-Flat

• Protección electrónica contra las vibraciones

• Receptor IR

• Salida estéreo pre amplicada ................................................................................................................................................................................ 1

• Salidas amplicadas ............................................................................................................................................................................. 4X30 Vatios

• Entrada audio auxiliaría frontal .............................................................................................................................................................................1

• Conexion I-Pod mediante .............................................................................................................................................................................. AUX-IN

• Alimentaciòn ...................................................................................................................................................................................................14,4 V

• Dimensiones ................................................................................................................................................................................ 183x 111 x 50 mm

Caratteristiche Tecniche • Technical Features • Caracteristiques Techniques

Technische Daten • Caracteristicas Tecnicas

• Frontalino estraibile / Detachable panel.

• Sintonizzatore Radio / Tuner .................................................................................................................................................................................... FM-AM-RDS-PLL EON.

• Stazioni memorizzabili / Stations for memorization ......................................................................................................................................................... 18 FM / 12 AM.

• Slot SD Card / SD Card slot .................................................................................................................................................................... Max 16 GB.

• Porta USB anteriore / Front USB port ............................................................................................................................................................................................Max 16 GB.

• Memorizzazione dell’ultima posizione / Last position memory function.

• Memorizzazione volume / Volume memory.

• Controllo funzioni Encode / Function control ...................................................................................................................................................................................Encode.

• Visualizza Titolo brano/Artista/Album sul display / Shows Song title/Singer/Album on display ..............................................................ID3 TAG

• DSP Eetti sonori / Sound eect: ............................................................................................................................................................................ Classic-Rock-Pop-Flat.

• Protezione elettronica contro le vibrazioni / Electronic shock protection system.

• Ricevitore IR / IR receiver.

• Uscita stereo preamplicata / Pre-amplied output...................................................................................................................................................................................1.

• Uscite amplicate / Amplied output .................................................................................................................................................................................................. 4X30 W

• Ingresso audio ausiliario frontale / Auxiliary front audio input .............................................................................................................................................................. 1.

• Connessione I-Pod via AUX-IN / I-Pod connection via AUX-IN.

• Alimentazione / Power .................................................................................................................................................................................................................................14,4 V

• Dimensioni / Dimensions ....................................................................................................................................................................................................183x 111 x 50 mm

Il prodotto non deve essere smaltito con i riuti domestici. Per ulteriori informazioni consultare il sito www.phonocar.it This Product must NOT be treated as a domestic waste. For further information, please read homepage www.phonocar.it

PHONOCAR S.P.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. ++39 0522 941621 • www.phonocar.com • e-mail:[email protected]

IT - EN
