MANUALE ISTRUZIONI
INSTRUCTIONS MANUAL
NOTICE DE MONTAGE ET D’EMPLOI
GEBRAUCHSANWEISUNGEN
MANUAL DE INSTRUCCIONES
VM 020
CAR CD-USB-SD CARD-MP3 PLAYER
RECEIVER ISO NORM
ENGLISH
ITALIANO
FRANÇAIS
DEUTSCH
ESPAÑOL
Page 2
2
IT/GB

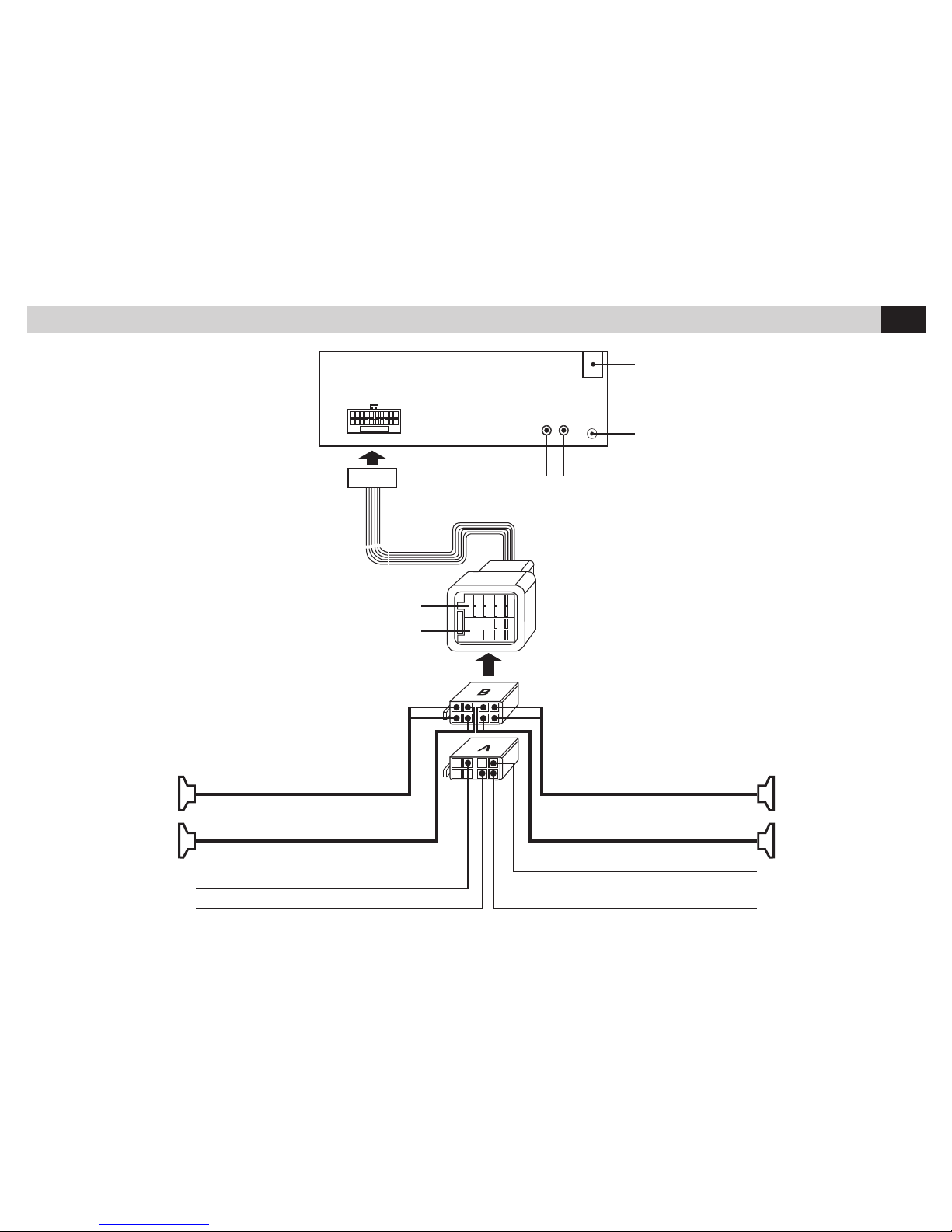

Connessioni • Connections
+ BLU / BLUE REMOTE
+12V ROSSO SOTTOCHIAVE
RED IGNITION SWITCH
- NERO MASSA / BLACK GROUND
+12V GIALLO PERMANENTE
YELLOW MEMORY BACK-UP
GRIGIO AP ANTERIORE DX
GREY SPEAKERS FRONT DX
VIOLA AP POSTERIORE DX
VIOLET SPEAKERS REAR DX
USCITA / OUTPUT
AUDIO
COMANDI AL VOLANTE
STEERING WHEEL COMMANDS
ANTENNA
AERIAL
BIANCO
WHITE SX
ROSSO
RED DX
B
A
12345
6
5
4
7
8
7
8
BIANCO AP ANTERIORE SX
WHITE SPEAKERS FRONT SX
VERDE AP POSTERIORE SX
GREEN SPEAKERS REAR SX
Page 3
3
IT/GB
1. .......... Sgancia il frontalino
2.
........ Sintonizzazione automatica-manuale / Brano successivo
3. ............... Premere per selezionare impostazioni audio / Volume
4.
SCN ...... Scansione frequenze radio
5. ............... Sensore IR
6. ............... Display LCD
7. ............... Porta USB
8. ............... Ingresso jack AUX-IN
9.
6/+10 ... Avanza di 10 brani / Memoria radio 6
10.
5/-10 ... Retrocede di 10 brani / Memoria radio 5
11.
4/rdm Riproduzione casuale / Memoria radio 4
12.
3/RPT Ripetizione / Memoria radio 3
13.
2/iNT .. Ascolto introduzione brani / Memoria radio 2
14.
......... Play/Pausa / Prima memoria stazioni radio
15.
Disp .... Informazioni su display
16.
MU ........ Volume azzerato
17.
........ Sintonizzazione automatica-manuale / Brano precedente
18.
........... Accensione / Spegnimento
19.
bnd .... Seleziona banda di Frequenza radio
20.
MOD..... Seleziona le sorgenti
21.
ams .... Memorizzazione Automatica stazioni radio
22. ............... Slot SD-CARD
23. ............... Feritoia introduzione CD
24. ............... LED lampeggiante
25.
........... Espulsione disco
26. ............... Tasto RESET
1.
.......... Release
2.
........ Automatic-Manual - Tune Seek / Track forward
3. ............... Volume / Setup selection
4.
SCN ...... Scan radio frequencies
5. ............... IR Sensor
6.
Disp .... LCD Display
7. ............... USB input
8. ............... AUX-IN jack input
9.
6/+10 ... Forward 10 tracks / Preset 6
10.
5/-10 ... Forward 10 tracks / Preset 6
11.
4/rdm Random / Preset 4
12.
3/RPT Repeat / Preset 3
13.
2/iNT .. Intro tracks / Preset 2
14.
......... Play / Pause / Preset 1
15.
Disp .... Info on display
16.
MU ........ Mute
17.
........ Automatic-Manual - Tune Seek / Track reverse
18.
........... ON / OFF
19.
bnd .... Seleziona banda di Frequenza radio
20.
MOD..... Band switch
21.
ams .... Automatic memory storing
22. ............... Slot SD-CARD
23. ............... CD input
24. ............... Flashing LED
25.
........... Eject CD
26. ............... RESET key

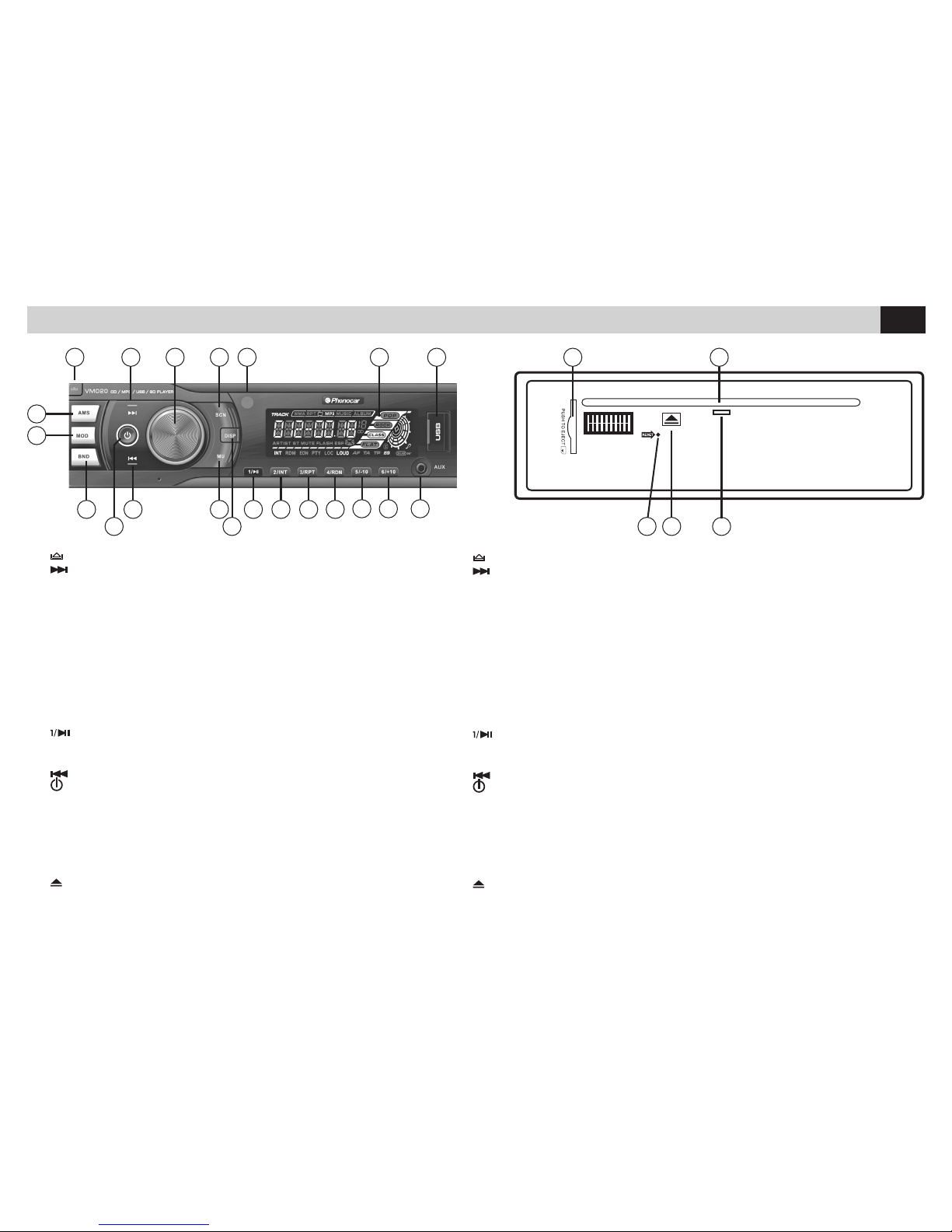

Funzioni • Functions
24
20
21
1
8910
1112131419 1617
18
2
15
3 4 5 76 22 23
2526
Page 4
4
IT/GB

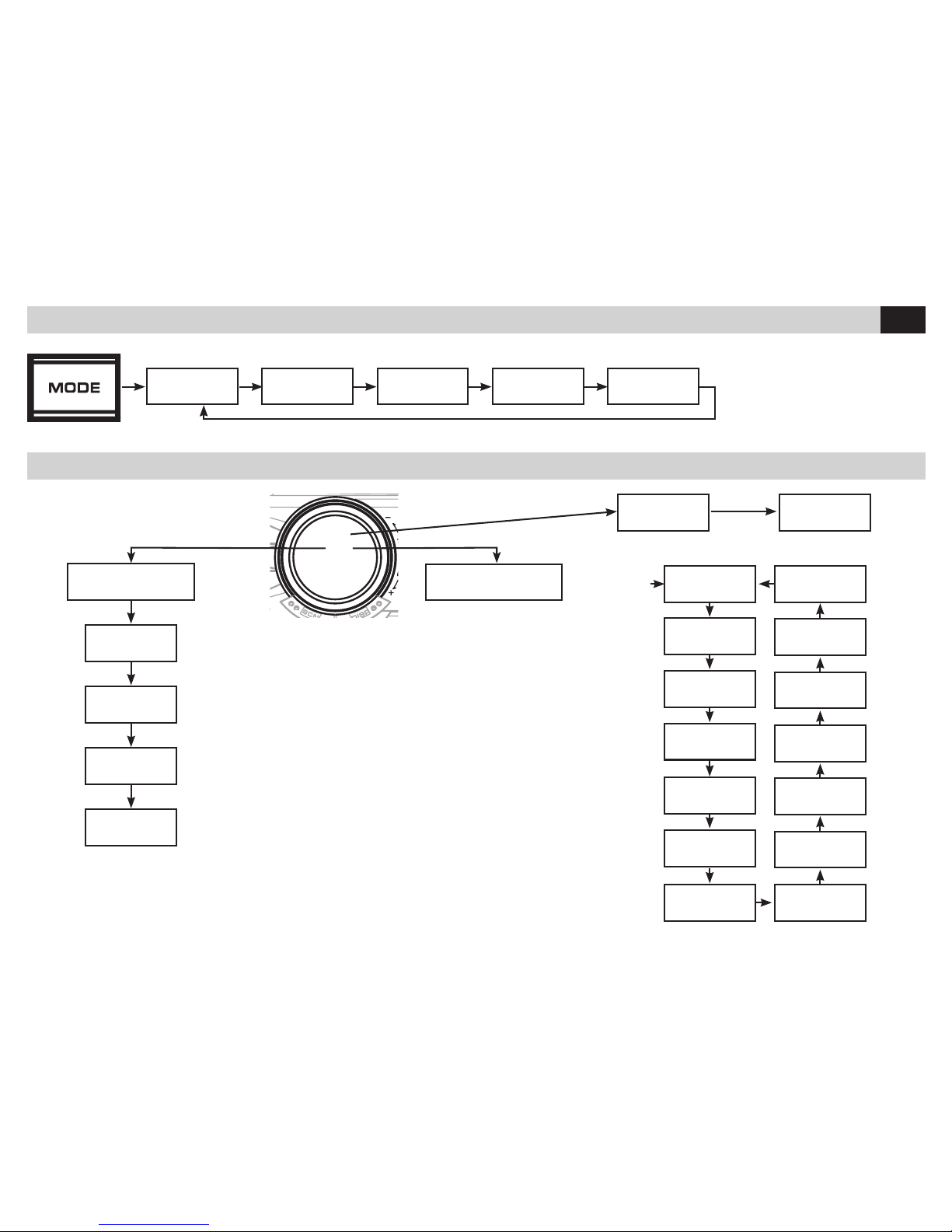

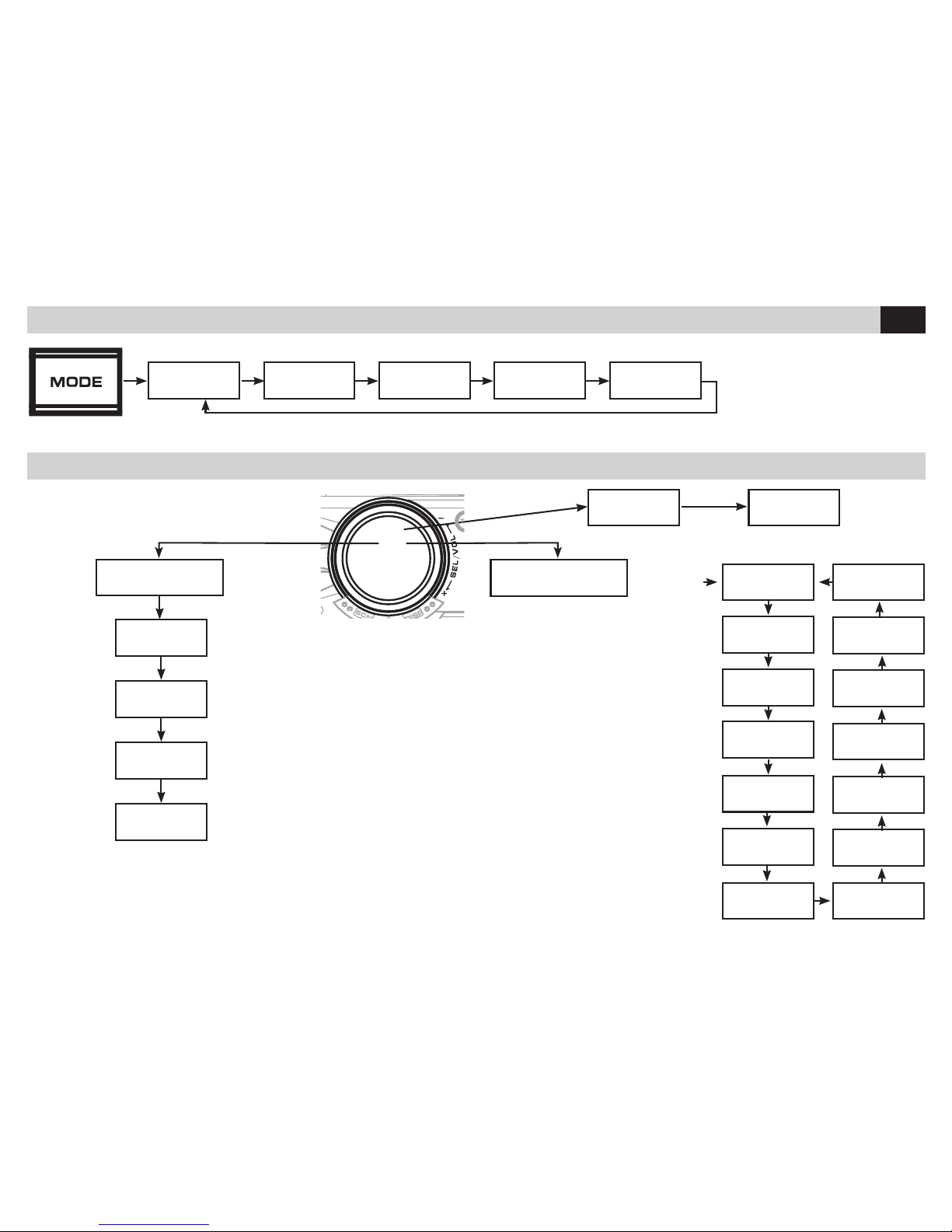

Regolazioni Audio / Audio-Setting
PREMERE BREVEMENTE
PRESS BRIEFLY
PREMERE 4 SECONDI
PRESS 4 SECONDS
RUOTARE
ROTATE
VOLUME
BASS
TONI BASSI
AF
PI MUTE
TRE
TONI ALTI
TA OFF
BAL L-R
BILANCIAMENTO
FAD F-R
FADER
REG
EON LOOK
TA SEEK
MASK ALL
A-VOL
BEEP
DEMO
LOUD
VOL ADJ
DSP
RETURNS
Le regolazioni avvengono
ruotando la manopola in
senso orario o antiorario.
Premere brevemente
per regolare la funzione
successiva.
Attendere qualche
secondo per tornare alla
funzione precedente
Con AF attivato (frequenza alternativa) e segnale
molto debole, l’audio si
esclude fino alla ricezione
della frequenza alternativa.
If the AF (Alternative
frequency) is activated
and the signal is very
weak, the audio turns on
muting until the alternative
frequency is found.
The settings are effected
by rotating the knob in
clockwise or anti-clockwise direction.
Press briefly, to set the
subsequent function.
Wait a few seconds, to
return to the previous
function.
Sorgenti • Source
RADIO USB MEM CARD AUX-INCD
PREMERE
BREVEMENTE
PRESS BRIEFLY
Page 5
5
IT/GB
Funzioni / Functions Radio
RADIO
RICERCA AUTOMATICA
AUTOMATIC RESEARCH
RICERCA MANUALE
PREMERE 2 SEC.
PRESS 2 SECONDS
MANUAL MEMORY
AMSBAND
TASTI 1-6 / KEYS 1-6
MEM. MANUALE
MANUAL MEMORY
PREMERE 2 SEC.
MEM. AUTOMATICA
PRESS 2 SECONDS
AUTOMATIC MEMORY
FM 1-2-3
PREMERE 2 SEC.
MEM. MANUALE
PRESS 2 SECONDS
MANUAL MEMORY
SCANS. AUTOMATICA
AUTOM. SCROLLING
STAZIONI MEM.
MEMORIZED
STATIONS
AF Ricerca automaticamente la frequenza alternativa quando la ricezione è di
bassa qualità e visualizza le informazioni RDS.
PTY Ricerca stazioni in base al programma musicale.
Premendo una sola volta il tasto si attiverà il programma MUSIC premendo due
volte si attiverà il programma SPEECH (Dialoghi)
Con i tasti da 1 a 6 si selezionano i diversi programmi disponibili.
AF Automatically researches an alternative frequency, when reception is of low
quality, and displays RDS-information.
PTY Station-Research, according to the requested musical programme.
By pressing this key one time only, the MUSIC-programme gets activated.
By pressing the same key two times, the SPEECH-programme gets activated
(Dialogues).
By means of the keys 1 to 6, the available programmes can be selected.
TASTI / KEYS 1 - 6
Page 6
6
IT/GB
Funzioni / Functions USB SD CARD
Funzioni / Functions Aux-In
CD - USB - SD CARD
iNT/2
INTRO TRACCIA
TRACK-INTRODUCTION
/ 1
AVVIA/FERMA RIPRODUZIONE
START/STOP REPRODUCTION
rdm/4
RIPRODUZIONE CASUALE
RANDOM REPRODUCTION
RPT/3
RIPETIZIONE
REPETITION
-10/5 +10/6
AVANTI/INDIETRO 10 TRACCE
10 TRACKS
BACKWARD/FORWARD
Permette il collegamento di sorgenti audio esterne tramite un cavo jack da 3,5 mm Il controllo delle tracce audio si effettua dalla sorgente.
The unit allows the connection of external Audio-sources, by using a 3.5mm Jack-cable. The Audio-tracks are managed on the source.
TASTI / KEYS 1 - 6
Page 7
FR/D
7
Connections • Anhang
+ BLEU / BLAU REMOTE
+12V ROUGE
APRÈS CONTACT
+12V RED ZÜNDPLUS
- NOIR MASSE / SCHWARZ MASSE
+12V JAUNE
POSITIF BATTERIE
+12V GELB BATTERIE-PLUS
GRIS HP ANTÉRIEURE DX
GRAU SPEAKERS FRONT DX
POURPRE HP POSTÉRIEURE DX
LILA LAUTSPRECHER REAR DX
SORTIE / AUSGANG
AUDIO
COMMANDES AU VOLANT
LENKRADSTEUERUNGEN
ANTENNA
ANTENNE
BLANCHE
WEISS SX
ROUGE
ROT DX
B
A
12345
6
5
4
7
8
7
8
BLANCHE HP ANTÉRIEURE SX
WEISS LAUTSPRECHER FRONT SX
VERT HP POSTÉRIEURE SX
GRÜN LAUTSPRECHER REAR SX
Page 8
FR/D
8

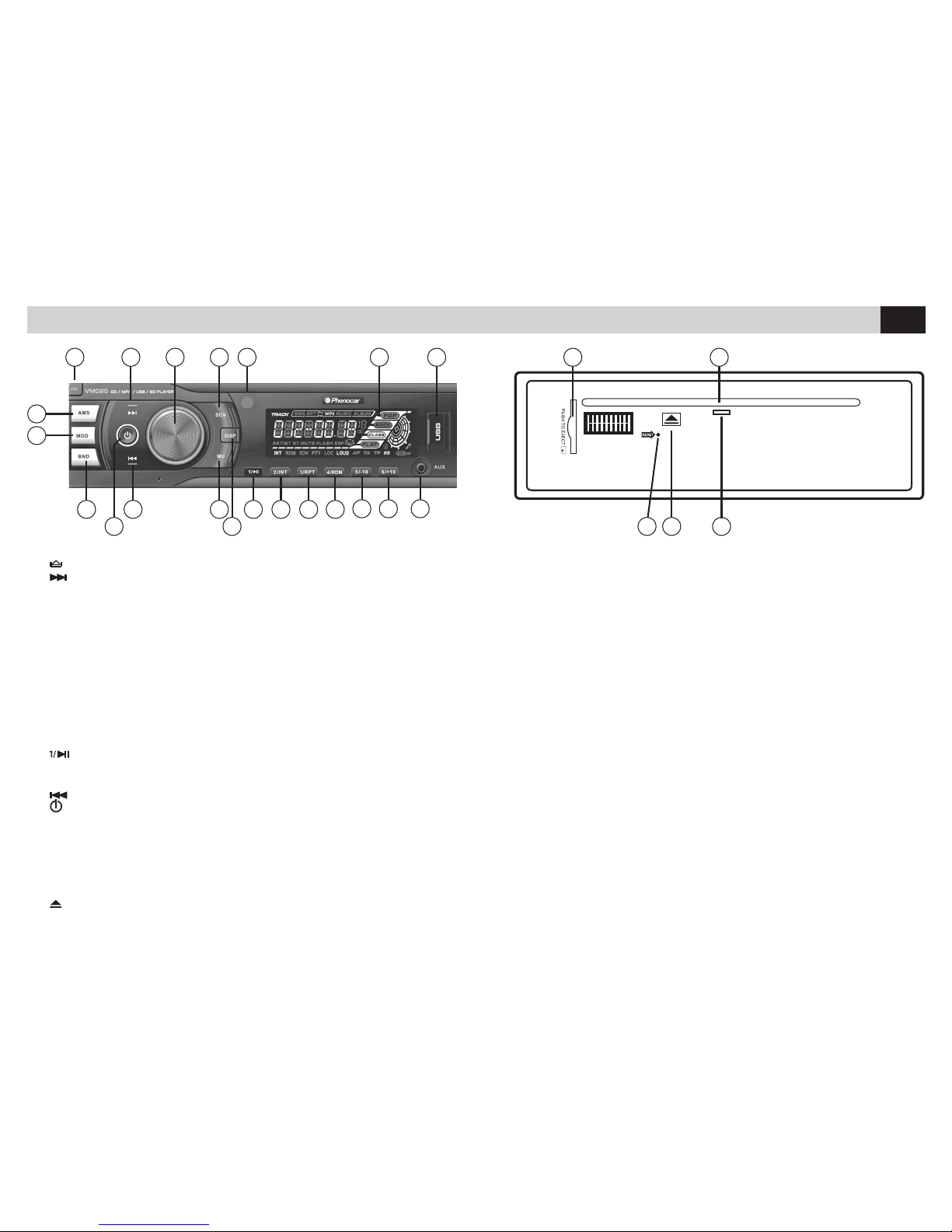

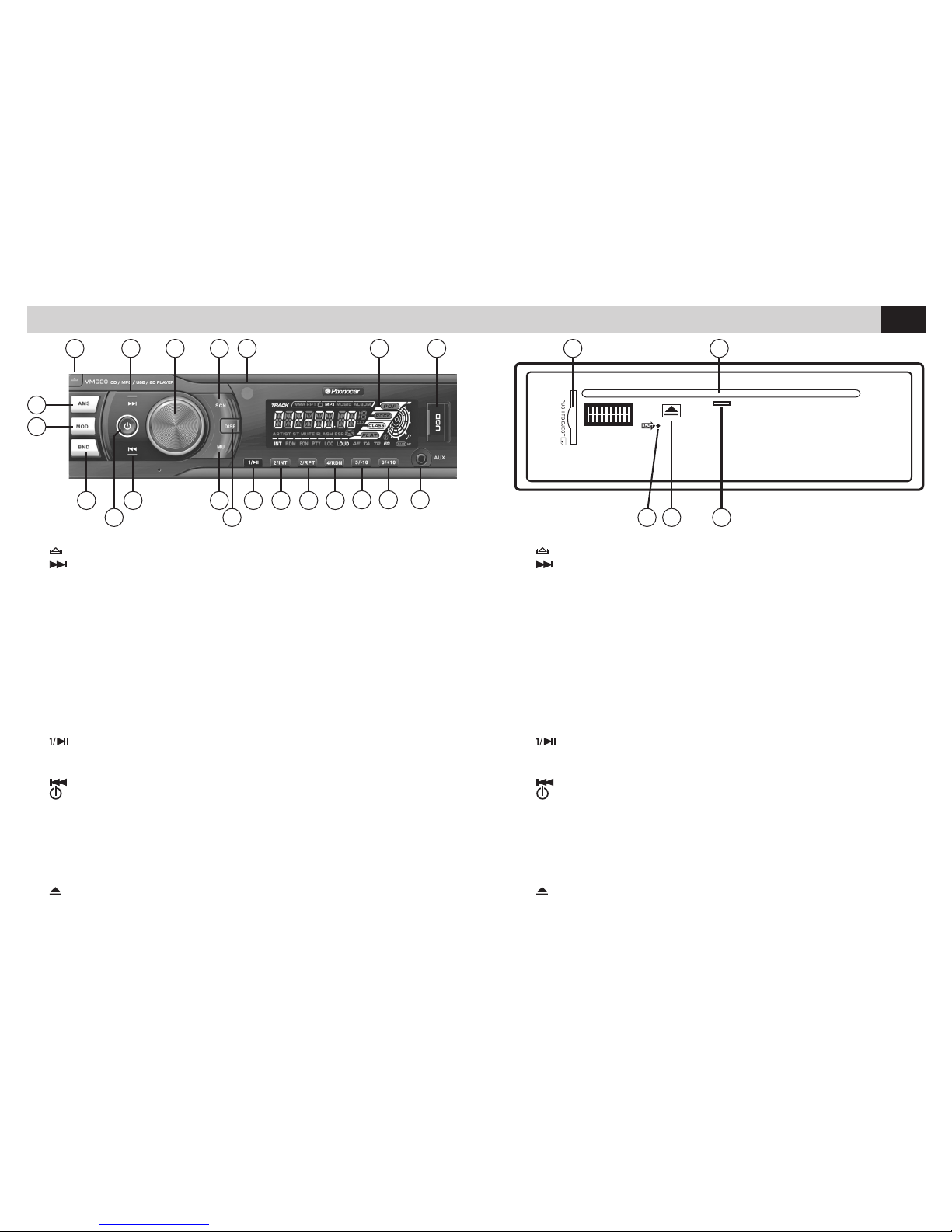

Fonctions • Funktionen
1. .......... Bedienteil abnehmen
2.
........ Sendersuche / Stück danach
3. ............... Drücken u. Audio-Einstellungen wählen
............. Knopf drehen u. Lautstärke einstellen
4.
SCN ...... Liste von Radio-Frequenzen
5. ............... Sensoren IR
6. ............... LCD-Display
7. ............... USB-Öffnung
8. ............... Jack-Eingang AUX-IN
9.
6/+10 ... 10 Stücke weiter / 6. Radio-Speicher
10.
5/-10 ... 10 Stücke davor / 5. Radio-Speicher
11.
4/rdm Wahllose Wiedergabe / Vierter Radio-Speicher
12.
3/RPT . Wiederholung / Dritter Radio-Speicher
13.
2/iNT .. Stücke kurz einleiten / Zweiter Radio-Speicher
14.
......... Play/Pause / Erster Radio-Speicher
15.
Disp .... Infos auf Display
16.
MU ....... Stumm-Schaltung
17.
........ Sendersuche / Stück davor
18.
........... Ein-/Ausschalten
19.
bnd .... Wahl der Radio-Frequenzbänder
20.
MOD..... Quellen-Wahl
21.
ams .... Autom. Sender-Einspeicherung
22. ............... SD-Öffnung
23. ............... CD-Einwurf
24. ............... blinkendes LED
25.
........... CD-Auswurf
26. ............... RESET-Taste
1.
.......... Décroche la façade
2.
........ Syntonisation / Morceau suivant
3. ............... Appuyer pour sélectionner les réglages audio,
............... tourner le pommeau pour régler le volume
4.
SCN ...... Scanning fréquence radio
5. ............... IR Sensor
6. ............... Afficheur LCD
7. ............... Porte USB
8. ............... Entrée jack AUX-IN
9.
6/+10 ... Avance de 10 morceaux / Mémoire radio 6
10.
5/-10 ... Revient de 10 morceaux / Mémoire radio 5
11.
4/rdm Reproduction casuelle / quatrième mémoire stations radio
12.
3/RPT . Répétition / troisième mémoire stations radio
13.
2/iNT ... Ecoute le début des morceaux / Deuxième mémoire stations radio
14.
......... Play / Pause / première mémoire stations radio
15.
Disp .... Informations sur afficheur
16.
MU ........ Mute: volume mis à zéro
17.
........ Syntonisation / Morceau précédent
18.
........... Allumage / extinction
19.
bnd .... Sélectionne bande de fréquence radio
20.
MOD..... Sélectionne les sources
21.
ams .... Mémorisation automatique stations radio
22. ............... Slot Carte SD
23. ............... Fente insertion CD
24. ............... LED clignotant
25.
........... Expulsion CD
26. ............... Touche RESET
24
20
21
1
8910
1112131419 1617
18
2
15
3 4 5 76 22 23
2526
Page 9
FR/D
9
BASS
NOTES BASSES/BÄSSE
TRE
NOTES HAUTES
HOCHFREQUENZEN
BAL L-R
EQUILIBRAGE/AUSGLEICH
FAD F-R
FADER

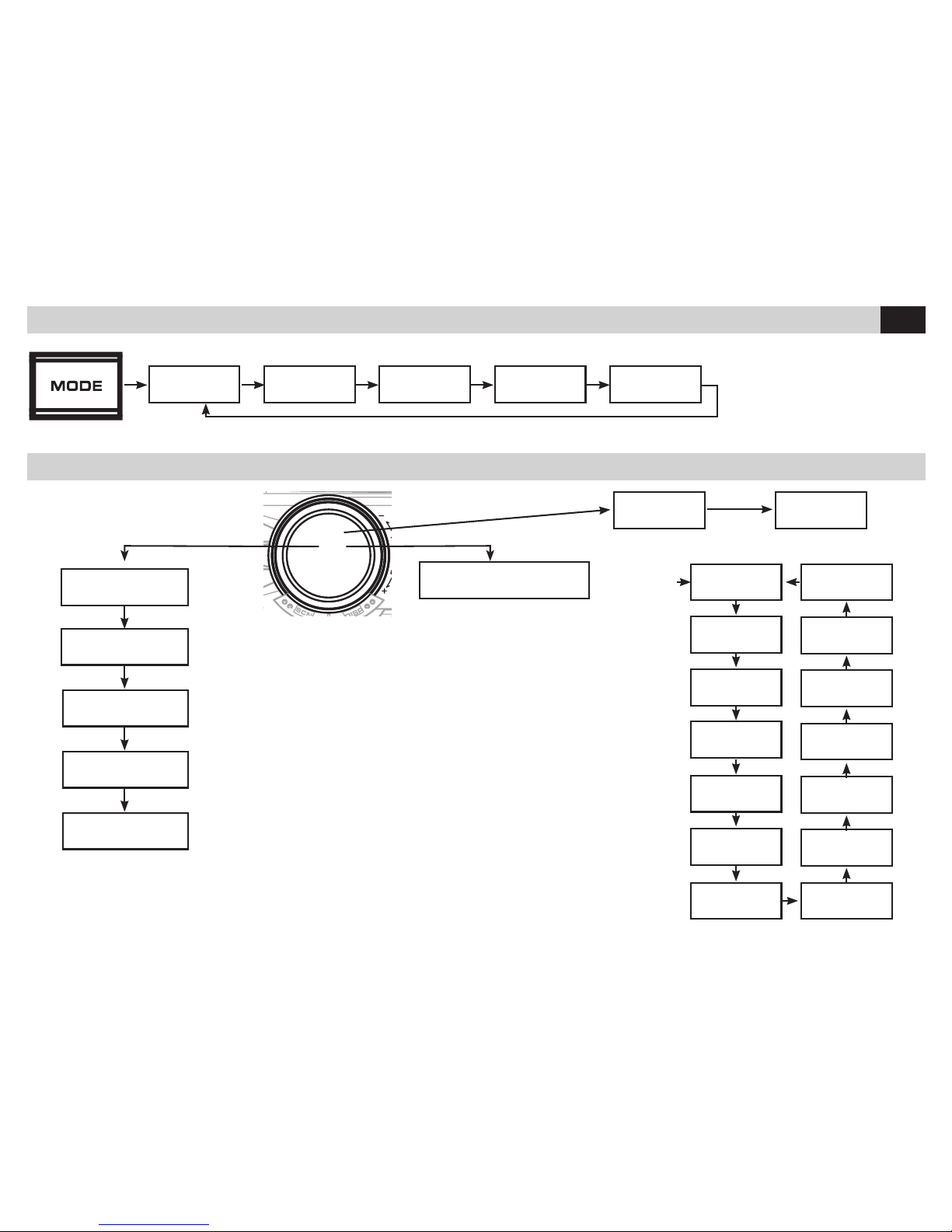

Reglages Audio / Audio-Einstellung
APPUYER BRIEVEMENT
KURZ DRÜCKEN
TOURNER
DREHEN
VOLUME
Source
APPUYER PENDANT 4 SECONDES
4 SEKUNDEN DRÜCKEN
AF
PI MUTE
TA OFF
REG
EON LOOK
TA SEEK
MASK ALL
A-VOL
BEEP
DEMO
LOUD
VOL ADJ
DSP
RETURNS
Les réglages se font en
tournant le bouton en
sens horaire ou antihoraire.
Appuyer brièvement
pour régler la fonction
successive.
Attendre quelques secondes pour retourner à la
fonction précédente.
Lorsque la fonction AF est
activée (fréquence alternative) et le signal est très
faible, le son est désactivé
jusqu’à la réception de la
fréquence alternative.
Um die gewünschten Einstellungen vorzunehmen,
Drehknopf im Uhrzeigersinn bzw. entgegengesetzt dem Uhrzeigersinn
drehen. Kurz drücken,
um die nächste Funktion einzustellen. Einige
Sekunden warten, um zur
vorhergehenden Funktion
zurückzukehren.
Bei aktivierter AF (Alternative Frequenz) und sehr
schwachem Signal, wird
der Ton stummgeschaltet
bis zum Empfang der
alternativen Frequenz.
RADIO USB MEM CARD AUX-INCD
APPUYER
BRIEVEMENT
KURZ DRÜCKEN
Page 10
FR/D
10
Fonctions De Radio / Radio-Funktionen
RADIO
RECHERCHE AUTOMATIQUE
SUCH-AUTOMATIK
AMSBAND
TASTEN / TOUCHES 1 - 6
TOUCHES
1-6 /
TASTEN
1-6
MÉMORISATION MANUELLE
MANUELLE SPEICHERUNG
APPUYER
PENDANT 2 SEC.
MÉM. AUTOMATIQUE
2 SEK. DRÜCKEN
AUTOM. SPEICHERUNG
FM 1-2-3
AM 1-2
APPUYER
PENDANT 2 SEC.
MÉM. MANUELLE
2 SEK. DRÜCKEN
MANUELLE
SPEICHERUNG
BALAYAGE
(SCANNING
AUTOMATIQUE)
AUTOM. SCROLLING
STATIONS
MÉMORISÉES
GESPEICHERTE
SENDER
AF Recherche automatiquement la fréquence alternative quand la réception est
de basse qualité et visualise les informations RDS.
PTY Recherche les stations en fonction du programme musical.
En appuyant une seule fois la touche, le programme MUSIC s’activera
et en appuyant deux fois, le programme SPEECH (dialogues) s’activera.
Avec les touches de 1 à 6, on sélectionne les différents programmes
disponibles.
AF Sucht, bei etwaigem schlechtem Empfang, automatisch nach einer besseren
Frequenzmöglichkeit und weist RDS-Infos aus.
PTY Sender-Suche je nach gewünschtem Musik-Programm.
Das 1-malige Drücken der Taste aktiviert das MUSIC-Programm.
Das 2-malige Drücken, aktiviert das SPEECH-Programm (Dialoge).
Mit Hilfe der Tasten 1 bis 6 lassen sich die verfügbaren Programme wählen.
RECHERCHE MANUELLE
PENDANT 2 SEC.
2 SEK. DRÜCKEN
SUCH-MANUELLE
Page 11
FR/D
11
TASTEN / TOUCHES 1 - 6
Fonctions / Funktionen USB SD CARD
Fonctions / Funktionen Aux-In
CD - USB - SD CARD
iNT/2
INTRO TRACE
STÜCK ANSPIELEN
/ 1
COMMENCE / INTERROMPT
LA REPRODUCTION
WIEDERGABE
STARTEN/STOPPEN
rdm/4
REPRODUCTION CASUELLE
WAHLLOSE WIEDERGABE
RPT/3
RÉPÉTITION
WIEDERHOLUNG
Permet le branchement des sources audio externes grâce à un câble jack de 3,5 mm. Le contrôle des traces audio se fait à partir de la source.
Es lassen sich externe Audio-Quellen anschließen, mit Hilfe eines 3,5mm Jack-Kabels. Die diversen Audio-Stücke werden direkt auf der Quelle bedient.
-10/5 +10/6
AVANCE/REVIENT DE 10 TRACES
EN APPUYANT POUR 2 SEC.
ON PASSE AU DOSSIER
SUIVANT OU PRÉCÉDENT
10 STÜCKE VORWÄRTS/
RÜCKWÄRTS 2 SEKUNDEN
GEDRÜCKT HALTEN SPRUNG
ZUM ORDNER VORHER / NACHHER
Page 12
12
E
Conexiones
+ AZUL REMOTE +12V ROSSO BAJO LLAVE
- NEGRO MASA +12V NARAJA BATERÍA
GRIS ALTAVOZ ANTERIOR DX
VIOLA ALTAVOZ POSTERIOR DX
SALIDA AUDIO
MANDOS DE VOLANTE
ANTENA
BLANCO SX ROJO DX
B
A
12345
6
5
4
7
8
7
8
BLANCO ALTAVOZ ANTERIOR SX
VERDE ALTAVOZ POSTERIOR SX
Page 13
13
E
Funciones
1. .......... Desengancha la caratula
2.
........ Sintonización / Pista siguiente
3. ............... Presionar para seleccionar los ajustes de audio
............. Girar el mando para ajustar el volumen
4.
SCN ...... Escansión frecuencias de radio
5. ............... Sensore IR
6. ............... Display LCD
7. ............... Puerto USB
8. ............... Entrada Jack AUX-IN
9.
6/+10 ... Adelanta de 10 pistas, canciones / Memoria radio n. 6
10.
5/-10 ... Retrocede de 10 pistas, canciones / Memoria radio n.5
11.
4/rdm Reproducción casual / memoria radio n.4
12.
3/RPT .. Repetición / memoria radio n.3
13.
2/iNT .. Escucha introducción canciones / memoria radio n.2
14.
......... Play/Pausa / 1 memoria radio n.1
15.
Disp .... Informaciones en el display
16.
MU ...... Sin Volumen
17.
........ Sintonización / Pista precedente
18.
........... Encendido /Apagado
19.
bnd .... Selecciona la banda radio
20.
MOD..... Selecciona Fuentes
21.
ams .... Memorización Automática emisoras de radio
22. ............... Ranura SD-CARD
23. ............... Ranura CD
24. ............... LED parpadeante
25.
........... Expulsión disco
26. ............... Tecla RESET
24
20
21
1
8910
1112131419 1617
18
2
15
3 4 5 76 22 23
2526
Page 14
14
E
Fuentes
Ajuste Audio
PULSE BREVEMENTE
GIRAR VOLUMEN
El ajuste se realiza girando el mando
en sentido horario o en sentido contrario. Pulse brevemente para ajustar
la siguiente función. Espere unos
segundos para volver a la función
anterior.
Con AF activado (frecuencia alternativa) y señal muy débil, el audio
se excluye hasta la recepción de la
frecuencia alternativa.
PULSE 4 SEGUNDOS
BASS
BAJO
TRE
AGUDOS
BAL L-R
BALANCE
FAD F-R
FADER
PULSE
BREVEMENTE
AF
PI MUTE
TA OFF
REG
EON LOOK
TA SEEK
MASK ALL
A-VOL
BEEP
DEMO
LOUD
VOL ADJ
DSP
RETURNS
RADIO USB MEM CARD AUX-INCD
Page 15
15
E
Funciones
RADIO
BÚSQUEDA AUTOMÁTICA
BÚSQUEDA MANUAL
PULSE 2 SEGUNDOS
AMSBAND
TECLA 1 - 6
TECLA 1 - 6
TECLA 1-6
MEM. MANUAL
PULSE 2 SEGUNDOS
MEM.
AUTOMÁTICA
FM 1-2-3
MW/AM 1-2
PULSE 2 SEGUNDOS
MEM. MANUAL
ANÁLISIS
AUTOMÁTICA
MEMORIA
ESTACIONES
AF Automáticamente busca la frecuencia alternativa cuando la recepción
es de baja calidad y se muestra las informaciones RDS.
Funciones USB - SD CARD
Funciones Aux-In
USB - SD CARD
iNT/2
INTRODUCCIÓN DE PISTA
/ 1
START/STOP REPRODUCCIÓN
rdm/4
REPRODUCCIÓN
EN ORDEN ALEATORIO
RPT/3
REPETICIÓN
-10/5 +10/6
ATRAS/ADELANTE DE 10 PISTAS
PULSE 2 SEG. X. CAMBIAR A LA
CARPETA SIGUIENTE O ANTERIOR
Permite la conexión de fuentes externas de audio a través de un cable de 3,5 mm Jack .El control de las pistas de audio se realiza desde la fuente auxiliaría.
PTY Búsqueda de emisoras de acuerdo con el programa de música.
Presionando una sola vez la tecla se activará el programa MUSIC presionando 2
veces se activará el programa SPEECH (Diálogos)
Con las teclas del 1 al 6 se seleccionan los diferentes programas disponibles.
Page 16
Il prodotto non deve essere smaltito con i rifiuti domestici.
Per ulteriori informazioni consultare il sito www.phonocar.it
This Product must NOT be treated as a domestic waste.
For further information, please read homepage www.phonocar.it
DICHIARAZIONE DI CONFORMITÀ aIle direttive 1999/5/EC R&TTE
DECLARATION OF CONFORMITY to the directives 1999/5/EC R&TTE
IT Phonocar dichiara che il VM020 è conforme ai requisiti essenziali e a tutte le altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.
GB Phonocar declares that this unit VM020 is in compliance with the essential requirements and other revelant provisions of Directive 1999/5/EC.
FR Phonocar dèclare que l’appareil VM020 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC.
D Phonocar erklärt, dass dieser VM020 in Übereinstimmung ist mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EC.
E Phonocar declara que el VM020 cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/EC.
EN55020:2007 • EN55013:2001+A1:2003+A2:2006.
S.p.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. ++39 0522 941621 • Fax ++39 0522 942452 • www.phonocar.com • e-mail:[email protected]
CARATTERISTICHE TECNICHE • TECHNICAL FEATURES • CARACTERISTIQUES TECHNIQUES
TECHNISCHE DATEN •
CARACTERISTICAS TECNICAS
• Frontalino estraibile / Detachable panel / Abnehmbares Bedienteil / Caratula extraíble / Façade détachable
• Controllo funzioni audio rotativo / Rotary audio control functions / Audio-Funktions-Drehknopf / Control giratorio de las funciones / Contrôle rotatif des fonctions Audio
• 18 stazioni memorizzabili in FM - RDS / 18 FM stations for memorization / 18 speicherbare FM – RDS-Sender / 18 emisoras memorizables en FM - RDS / 18 stations mémorisables en FM-RDS
• Meccanica anti-urto / Anti shock housing / Stoßfestes Laufwerk / Mecanica anti-choque / Mécanique anti-choc
• Protezione elettronica contro le vibrazioni / Electronic shock protection system / elektron. Antivibrations-Schutzschaltung / Protección electrónica contra las vibraciones
Protection électronique contre les vibrations
• Memoria ultima posizione / Last playback position fuction / Last-Position-Memory / Memoria ultima posición / Mémoire dernière position
• 1 Porta USB Frontale / USB Front input / 1 Front-USB-Öffnung / 1 Puerto USB Frontal / 1 port USB En façade
• 1 Slot SD/MMC-Card sotto pannello di controllo / SD/MMC-Card slot behind the panel / 1 Öffnung SD/MMC unter Bedienleiste / 1 Ranura SD/MMC-Card ubicada debajo del panel de control
1 slot carte SD / MMC sous le panneau de contrôle
• Aux-in frontale / Front audio input Aux-in / Front Aux-In / Aux-in frontal / Aux-in en façade
• Predisposizione comandi al volante / Steering wheel Command ready / Vorbereitet auf Lenkrad-Fernbedienungen / Predisposición mandos de volante / Prédisposition pour les commandes au volant
• 1 Uscita audio preamplificata / 1 pre-amplified audio output / 1 vorverstärkter Audio-Ausgang / 1 Salida audio pre-amplificada / 1 sortie audio pré amplifiée
• 4 Uscite amplificate / 4 Amplified outputs / 4 verstärkte Ausgänge 4x40 W / 4 Salidas amplificadas / 4 sorties amplifiées 4x40 W
• Compatibilità / Compatibility / Compatibilité / Kompatibilität / Compatibilidad: MP3/WMA
Loading...
