Page 1
iSK12 / iSK15
iSK215 / iSK18
Passive Speaker
Altavoz Pasivo
无源音箱
User’s Manual
Manual del Usuario
使用手册
English / Español / 简体中文
Page 2
iSK12 / iSK15
iSK215 / iSK18
Passive Speaker
Altavoz Pasivo
无源音箱
CONTENTS CONTENIDO
SAFETY INSTRUCTIONS 4
INTRODUCTION 5
SUGGESTED SETUP METHODS 5
FEATURES 6
SPECIFICATIONS 7

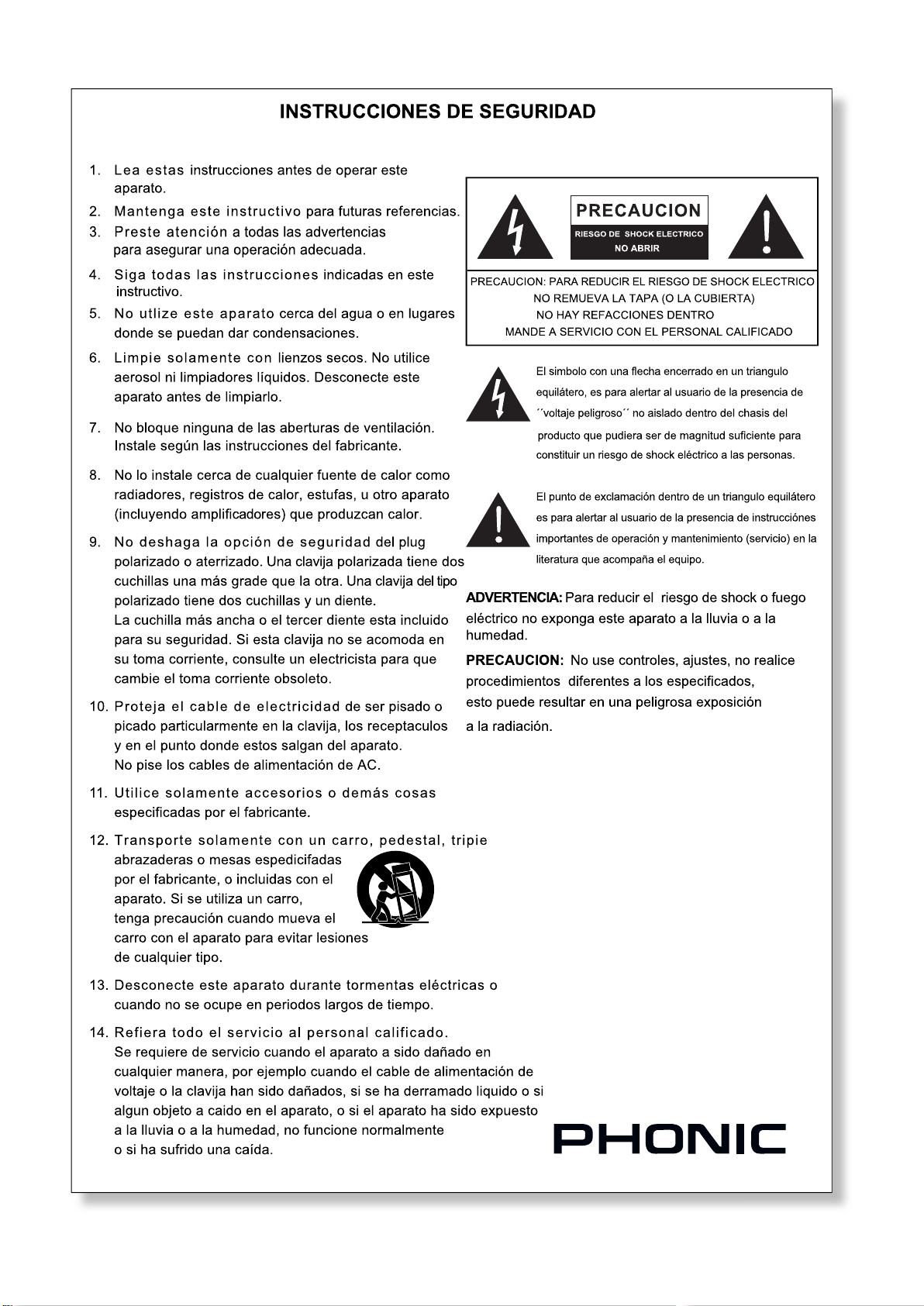

INSTRUCCIONES DE SEGURIDAD9
INTRODUCCIÓN 10
MÉTODOS DE SETUP SUGERIDOS10
CARACTERÍSTICAS 11
ESPECIFICACIONES 12
目录
安全说明 14
简介 15
推荐安装方法 15
特色 16
规格 17
Phonic preserves the right to improve or alter any information within this document without prior notice
Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso
PHONIC保留不预先通知便可改变或更新本文件权利
V1.0 11/26/2010
Page 3
1. Read these instructions before operating this
apparatus.
2. Keep these instructions for future reference.
3. Heed all warnings to ensure safe operation.
4. Follow all instructions provided in this document.
5. Do not use this apparatus near water or in locations
where condensation may occur.
6. Clean only with dry cloth. Do not use aerosol or liquid
cleaners. Unplug this apparatus before cleaning.
7. Do not block any of the ventilation openings. Install
in accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including
.
9. Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong is provided for your safety. If
the provided plug does not into your outlet, consult
an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or
pinched particularly at plug, convenience receptacles,
and the point where they exit from the apparatus.
11. Only use attachments/accessories by the
manufacturer.
12. Use only with a cart, stand, tripod, bracket, or
table by the manufacturer, or sold with
the apparatus. When a cart is used, use caution
when moving the cart/apparatus
combination to avoid injury from tipover.
13. Unplug this apparatus during lighting
storms or when unused for long
periods of time.
14. Refer all servicing to service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture, does not operate
normally, or has been dropped.
IMPORTANT SAFETY INSTRUCTIONS
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK)
NO USER SERVICEABLE PARTS INSIDE
REFER SERVICING TO QUALIFIED PERSONNEL
The lightning flash with arrowhead symbol, within an
equilateral triangle, is intended to alert the user to the
presence of uninsulated “dangerous voltage” within the
product
’
magnitude to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is in-
tended to alert the user to the presence of important operat-
ing and maintenance (servicing) instructions in the literature
accompanying the appliance.
WARNING: To reduce the risk of or electric shock, do
not expose this apparatus to rain or moisture.
CAUTION: Use of controls or adjustments or performance
of procedures other than those may result in
hazardous radiation exposure.
The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases,
shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall
remain readily operable.
Warning: the user shall not place this apparatus in the area during the operation so that the mains switch
can be easily accessible.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Page 4
4 iSK12 / iSK15 / iSK215 / iSK18
SAFETY INSTRUCTIONS
1. Read all instructions car efully bef ore using your iSK
Speakers.
2. Keep this safety and instruction ier for future reference.
3. Ensure you follow all instructions carefully.
4. When used in conjunction with Ampliers or Powered Mixers
ensure you follow the correct procedures in the set up and
turning on and off of audio equipment. It is advisable, when
an entire sound system is set up, that the power amplier or
powered mixer that you are using is turned on last (ie. That
any source equipment, such as guitars, tape decks, etcetera,
are turned on rst). After all source equipment is turned on and
have stabilized, ensure the power amp or powered mixer’s level
control is set to a minimal level and then activate, after which
the level control can be set to a reasonable level. This should
be done in reverse when shutting down: turn off the power amp
or powered mixer rst, then turn off all other devices. However
many professional ampliers feature delayed on/off circuits that
can perform this automatically.
5. Warning – The iSK Speakers generate extremely high sound
pressure levels. Ensure you take care in the placement and
operation to avoid exposure to extremely high sound levels, to
reduce to risk of causing permanent hearing damage.
6. Cables – Under no circumstances should you use shielded
or microphone cables for connecting speakers to ampliers.
These cables are not heavy enough to be able to handle the
amplier load and could cause irreversible damage to your
system.
7. Mounting – The suspending, rigging and mounting of the iSK
Speakers can cause members of the public to be exposed to
serious health risk, as well as the possibility of death. If you
are NOT fully qualied and certied to mount these speakers
by relevant local, state, or national authorities, do not under
any circumstances try to rig, suspend or mount this system.
All relevant safety regulations must be followed. If you are not
completely qualied or do not know of said regulations, ensure
you consult qualied personnel for assistance.
8. Servicing – Do not under any circumstances try to service this
product by yourself. If servicing is required, contact your local
service center.
INTRODUCTION
The rst groundbreaking product to emerge from Phonic’s new
Loudspeaker Research and Development Center, the iSK series
signals the beginning of Phonic’s speaker revolution. The iSK’s
visually stunning vertical curvature enhances audio dispersion
and works with internal bracings to increase structural strength
and to minimize diffraction. Phonic’s proprietary Wing-Guide™
horn, developed using computer-aided modeling, offers extremely
balanced dispersion and low distortion even at high volumes. The
development team also crafted 1.8’’ pure titanium compression
tweeters and long-throw composite woofers to ensure the iSK’s
sound quality matches its stunning cosmetics. The iSK series
is the most versatile in its class with 3 M10 bolts for installation
hanging,dual angle pole-mounts(iSK12/15), and a 45° oor monitor
position for two-way models.
Finally, the iSK is incredibly durable with professional-grade
carpeting, ergonomic metal handles, and thick 20mmGrade-A
MDF panels. With an unsurpassed audio response, sensational
power handling, and extensive mounting possibilities, the iSK
establishes a new benchmark.
FEATURES
RMS power ratings certied and tested using the IEC 268
torture test
Thick 20mm Grade-A MDF body with internal bracing
system increases structural strength
New 1.8’’ pure titanium compression tweeter paired with
Phonic’s proprietary Wing-Guide™ horn delivers smooth,
transient highs beyond 22kHz
Wide 90°x70° dispersion angle
New long-throw composite woofers offer among the lowest
F0’s in market
Professional Speakon In/Out Connections
Se rv e as floor monitors when tilted on th e side
(iSK12/15)
Dual pole mounts has 10° option that frequency coverage
to audiences beyond 20meters (iSK12/15)
Installation friendly: 3 M10 bolts for installation hanging
(iSK12/15)
Thick 1.3mm/1.6mm foamed grille
Metal handles are exceptionally ergonomic and virtually
indestructible
Equalization
The iSK speakers are design to perfectly reproduce all audio
signals as sent by your amplier or powered mixer. As such, your
equalization efforts do not need to take speaker response into
account, rather your main concentration should be on the acoustics
of the venue. If equalization is applied, it should be done so with
the utmost of case. Applying overly harsh equalization can be
detrimental to your overall sound.
Connection
The iSK speakers are equipped with professional Speakon
speaker connectors on the rear of the speaker. The input
connectors on each unit should be connected to an appropriate
output device such as a power amplier or powered mixer. The
Speakon connectors do not need to be soldered into place; rather
they are pushed into the socket and turned clockwise to lock. Once
all equipment is turned off, twist the connector counter-clockwise
to disconnect. The output connector can be used to run two (or
more) speakers in parallel.
Speakon connector
Pin + = + on amplier
Pin - = - on amplier
Impedances
With exception to the iSK215 and iSK18, the nominal impedance
of the iSK speakers is 8Ω. This means that a single iSK speaker
can be used with an amplier channel that can run down to 8Ω.
Similarly, two speakers can be used with an amplier that can
run at 4Ω per channel and four speakers can be used with an
amplier that can run at impedances of 2Ω (check the amplier’s
recommended operation before doing so). The nominal impedance
of the iSK215 and iSK18 is 4 ohms and thus a single unit can
be used with an amplier that runs down to 4 ohms per channel.
Operation
When making a connection, be sure to turn off the amplier that
you are connecting to. Use professional Speakon connectors and
cables only as to maximize the potential of your speakers. Once
connections are made, turn the amplier on with all channels set
to the zero position. Be sure not to drive the amplier to the point
of overload or clipping for any length of time as to ensure the
integrity of the speaker’s voice coil.
Page 5
SPECIFICATIONS
Model Name iSK 12 iSk 15 iSK 215 iSK 18
System Specications
System Type 2-way 2-way 2-way Subwoofer
Frequency Response
(+/- 3dB)
RMS(IEC 268) / Music / Peak 350/700/1400W 350/700/1400W 700/1400/2800W 500/1000/2000W
Sensitivity 1w@1m 98dB 98dB 99dB 99dB
System Impedance 8ohm 8ohm 4ohm 4ohm
Low Frequency Driver
Driver Size 305mm/12in 380mm/15in 380mm/15in 470mm/18in
Diaphram Material
Voice Coil Diameter 66mm/2.6in 66mm/2.6in 66mm/2.6in 100mm/4.0in
High Frequency Driver
Voice Coil Diameter 45mm/1.8in 45mm/1.8in 45mm/1.8in Diaphram Material Pure Titanium Pure Titanium Pure Titanium Horn Design Wing-Guide™ Wing-Guide™ Wing-Guide™ System Dispursion 90°x70° 90°x70° 90°x70° -
Crossover
Type 2-way full range 2-way full range 2-way full range Subwoofer
Protection Bulb Protection Bulb Protection Bulb Protection Bulb Protection
Crossover Frequency 1.9kHz 1.9kHz 2.0kHz -
Enclosure
Shape/Type
Box Protection/Finish Thick-Carpet Thick-Carpet Thick-Carpet Thick-Carpet
Wood Thickness 20mm/0.8in 20mm/0.8in 20mm/0.8in 20mm/0.8in
Grille Gauge 1.3mm 1.3mm 1.3mm 1.3mm
Wood type Premium MDF Premium MDF Premium MDF Premium MDF
Bracing
Sound Ports 50mm x 2pcs 60mm x 2pcs 60mm x 4pcs
Pole Mount
Handles Metal Handles Metal Handles Metal Handles Metal Handles
Net Weight 23.5kg/51.7lbs 28.5kg/62.7lbs 50kg/110lbs 47kg/103.4lbs
Gross Weight 26.5kg/58.3lbs 31.5kg/69.3lbs 54.5kg/120lbs 50.5kg/111.1lbs
Unit Dimension
(HxWxD)
Shipping Dimension
(HxWxD)
Input/Outputs
Connectors Speakon x 2 Speakon x 2 Speakon x 2 Speakon x 2
50Hz-22kHz 40Hz-22kHz 38Hz-22kHz 38Hz-250Hz
Paper/Fiber
Composite
Stage Speaker
and Stage Monitor
Stabilty Bracing
System
Dual Angle Pole Mount
with 10deg position
627x395x370mm /
24.7x15.5x14.6in
695x475x435 mm /
27.1x19x17.4 in
Paper/Fiber
Composite
Stage Speaker
and Stage Monitor
Stabilty Bracing
System
Dual Angle Pole Mount
with 10deg position
717x460x435mm /
28.2x18.1x17.1in
775x535x495 mm /
31x21.4x22.5in
Paper/Fiber
Composite
Stage Speaker Stage Speaker
Stabilty Bracing
System
- Metal Pole Mount
1170x460x435mm /
46.1x18.1x17.1in
1225x535x505 mm /
49.0x24.3x20.2in
Stabilty Bracing
146(Diameter) x
159(Length) x 2pcs
535x620x620mm /
21.1x24.4x24.4in
602x710x705 mm /
24.1x28.4x28.2in
Paper/Fiber
Composite
System
iSK12 / iSK15 / iSK215 / iSK18
5
Page 6
Page 7
INSTRUCCIONES DE SEGURIDAD
1. Lea todas las instrucciones cuidadosamente antes de usar
sus Altavoces pasivos iSK.
2. Guardelo en un lugar seguro para la referencia futura.
3. A s egúres e d e s e g uir t od as l a s instr uc ci o n e s
cuidadosamente.
4. Cuando se usa junto con los Amplicadores o Mezcladoras
Amp lificadas asegúrese de seguir los procedimientos
correctos en la conguración y en el encendido y apagado
de equipo de audio. Es recomendable, cuando se setea un
sistema de sonido entero, que el amplicador de potencia
o la mezcladora amplicada que usted está utilizando se
encienda a lo último (es decir, cualquier equipo de fuente, como
las guitarras, tape decks, etcétera, se encienden primero).
Después de que todo el equipo de fuente está encendido y
se haya estabilizado, asegúrese que el control de nivel del
amplicador de potencia o de la mezcladora amplicada está
jado a un nivel mínimo y luego active, después de lo cual el
control de nivel puede ser seteado a un nivel razonable. Esto
se debe hacer en orden reverso cuando se apaga: apague el
amplicador de potencia o la mezcladora amplicada primero,
luego apague el resto de los dispositivos. Sin embargo
muchos amplicadores profesionales presentan circuitos de
encendido/apagado demorados que pueden realizar ésto
automáticamente.
5. Advertencia – Los Altavoces iSK generan niveles de presión
de sonido extremadamente altos. Asegúrese de tener cuidado
en la colocación y en la operación para evitar la exposición a
los niveles de sonido extremadamente altos, para reducir el
riesgo de causar daño permanente al oído.
6. Cables - Bajo ninguna circunstancia deba usted utilizar
los cables blindados o del micrófono para la conexión de
los altavoces a los amplificadores. Estos cables no son
sucientemente fuertes para poder manejar la carga del
amplicador y podrían causar daño irreversible a su sistema.
7. Montaje – La suspensión, aparejo y el montaje de los Altavoces
de Impression Plus puede exponer al público al riesgo serio
de salud, así como la posibilidad de la muerte. Si usted NO
está completamente calicado y certicado para montar estos
altavoces por las autoridades relevantes locales, estatales
o nacionales, no intente aparejar, suspender o montar este
sistema bajo ninguna circunstancia. Todas las normas de
seguridad relevantes deben ser seguidas. Si usted no está
completamente calificado o desconoce las regulaciones
dichas, asegúrese de consultar a los personales calicados
para la asistencia.
8. Mantenimiento - No intente bajo ninguna circunstancia reparar
este producto por usted mismo. Si se requiere el servicio,
contacte con su centro de servicio local.
INTRODUCCIÓN
Felicitaciones por la compra del altavoz pasivo iSK de Phonic.
Estos altavoces han sido diseñados con el propósito ecaz de
proveer reproducción de calidad audio y de alto nivel acústico
para situaciones de extrema demanda. La construcción rme
de MDF de la serie iSK funciona junto con el sistema interno de
refuerzo para crear una construcción más estable que reduzca
ruido interno y vibraciones para audio más robusto.
Las posibilidades de montaje del iSK12 y iSK15 enfatizan
más la versatilidad de la serie, para que los usuarios puedan
usar el M10 puntos de suspensión para altavoces en múltiples
positones, mientras que el mástil dual de montaje permite que sea
montado en mástiles rectos en inclinación de 10_para máxima
cobertura.
La serie iSK esta diseñada para aplicaciones frontales y
posteriores, esta construida para hacer frente a aplicaciones
de demanda profesional incluyendo reproducción de sonido y
audio y reforzamiento en clubs de baile, tiendas, casas de culto,
restaurantes y centro social.
CARACTERÍSTICAS
Potencia nominal RMS certicada y comprobada usando IEC
268 torture test
Cuerpo de gruesor 20mm Grado-A MDF con sistema interno
de reforzamiento que incrementa fuerza estructural
Nuevo tweeter de compresión titanio puro 1.8’’ par con Wing-
Guide™ horn de Phonic que rinde más de 22kHz de suavidad
transitoria alta
Anchura de ángulo de dispersión 90°x70°
Nuevo woofer compuesto de largo alcance ofreciendo el más
bajo F0 en el mercado
Conexiones In/Out Profesionales Speakon
Sirve como monitor de suelo cuando esté inclinado en sitio
(iSK12/15)
Mástil de montaje dual tiene opción 10° de cobertura de
frecuencia al público más de 20 metros (iSK12/15)
Instalación fácil: 3 M10 perno para instalación colgado
(iSK12/15)
Rejillas de gruesor 1.3mm/1.6mm esponjado
Manillas metálicas que son excepcionalmente ergonómicas y
prácticamente indestructibles
Ecualización
Los altavoces iSK están diseñados perfectamente para reproducir
toda señal de audio que sea enviado mediante su amplicador
o mezclad ora potencia da. As í mis mo , los esfu erzos de
ecualizaciones no necesitan tomar en cuenta las respuestas, más
bien, su mayor concentración debe en las acústicas del loca. Si la
ecualización es aplicada, entonces deber ser realizada con Todo
lo posible del caso. Sobre aplicando severamente la ecualización
puede perjudicar su sonido total.
Conexión
Los altavoces iSK están equipados con conectores de altavoces
profesionales Speakon en la parte posterior del altavoz. Los
conectores de entrada en cada unidad deben estar conectados
a un dispositivo de salida tal como amplicadores de potencia o
mezcladoras potenciadas. Los conectores Speakon no necesitas
ser agotados en el lugar, más bien están presionados a un enchufe
y girado hacia el sentido de las agujas del reloj para cerrar. Una
vez que todo el equipo esté apagado, déle vuelta al conector
en sentido reverso a las agujas del reloj para desconectar. La
salida del conector puede ser usado para ejecutar dos (o más)
altavoces en paralelo.
Conector Speakon
Pin + = + en amplicador
Pin - = - en amplicador
Impedancias
Con la excepción al iSK215 y iSK18, la impedancia nominal
de los altavoces iSK es 8Ω. Esto signica que un solo altavoz
iSK puede ser usado con un canal amplicador que ejecuta
a 8Ω. Similarmente, dos altavoces pueden ser usados para
amplificar y ejecutarse a 4Ω por canal y cuatr o altavoces
pueden ser ejecutados con un amplicador a 2Ω (chequear las
recomendaciones recomendadas para el amplicador antes de
realizar operaciones). La impedancia nominal de los iSK215 y
iSK18 es de 4 ohms y una unidad sola también puede ser usada
junto con un amplicador que ejecuta hasta 4 ohms por canal.
Operación
Cuando al hacer conexiones, asegúrese que el amplicador
que esta conectado esté apagado. Use conectores y cables
profesionales de Speakon únicamente para maximilizar la
potencia de sus altavoces.Una vez que las conexiones estén
hechas, encienda el amplicador y congure todos los canales en
la posición cero. Asegúrese de no llegar el amplicador hasta el
punto de sobrecarga o recorte de cualquier duración de tiempo
iSK12 / iSK15 / iSK215 / iSK18
7
Page 8
ESPECIFICACIONES
Nombre de Modelo iSK 12 iSk 15 iSK 215 iSK 18
Especicaciones del Sistema
Tipo de Sistema 2-vía 2-vía 2-vía Sub-bajo
Respuesta en Frecuencia
(+/- 3dB)
RMS(IEC 268)
/ Música / Pico
Sensitivilidad 1w@1m 98dB 98dB 99dB 99dB
Sistema de Impedancia 8ohm 8ohm 4ohm 4ohm
Driver de Baja Frecuencia
Tamaño del Driver 305mm/12in 380mm/15in 380mm/15in 470mm/18in
Diafragma de material
Diametro de Voice Bobina 66mm/2.6in 66mm/2.6in 66mm/2.6in 100mm/4.0in
Driver de Alta Frecuencia
Diametro de Voice Bobina 45mm/1.8in 45mm/1.8in 45mm/1.8in Diafragma de material Titanio Puro Titanio Puro Titanio Puro Diseño de Trompeta Wing-Guide™ Wing-Guide™ Wing-Guide™ Sistema de Dispursion 90°x70° 90°x70° 90°x70° -
Crossover
Tipo 2-vía gama completa 2-vía gama completa 2-vía gama completa Sub-bajo
Protección Foco de Protección Foco de Protección Foco de Protección Foco de Protección
Frecuencia de Crossover 1.9kHz 1.9kHz 2.0kHz -
Cercado
Molde/Tipo
Caja de Protección
/Acabado
Gruesor de Madera 20mm/0.8in 20mm/0.8in 20mm/0.8in 20mm/0.8in
Rejilla de Calibre 1.3mm 1.3mm 1.3mm 1.3mm
Tipo de Madera Premium MDF Premium MDF Premium MDF Premium MDF
Refuerzo
Puerto de Sonido 50mm x 2pcs 60mm x 2pcs 60mm x 4pcs
Mástil de Montaje
Manillas Manillas de Metalicas Manillas de Metalicas Manillas de Metalicas Manillas de Metalicas
Peso Neto 23.5kg/51.7lbs 28.5kg/62.7lbs 50kg/110lbs 47kg/103.4lbs
Peso Bruto 26.5kg/58.3lbs 31.5kg/69.3lbs 54.5kg/120lbs 50.5kg/111.1lbs
Dimensión de Unidad
(AltxAnxP)
Dimensión de Embarque
(AltxAncxP)
Entradas/Salidas
Conectores Speakon x 2 Speakon x 2 Speakon x 2 Speakon x 2
50Hz-22kHz 40Hz-22kHz 38Hz-22kHz 38Hz-250Hz
350/700/1400W 350/700/1400W 700/1400/2800W 500/1000/2000W
Papel/Compuesto
de Fibra
Altavoz de Escenario y
Monitor de Escenario
Alfombrado Grueso Alfombrado Grueso Alfombrado Grueso Alfombrado Grueso
Sistema Estable
de Refuerzo
Ángulo Dual de
mástil de montaje
con posición 10deg
627x395x370mm /
24.7x15.5x14.6in
695x475x435 mm /
27.1x19x17.4 in
Papel/Compuesto
de Fibra
Altavoz de Escenario y
Monitor de Escenario
Sistema Estable
de Refuerzo
Ángulo Dual de
mástil de montaje
con posición 11deg
717x460x435mm /
28.2x18.1x17.1in
775x535x495 mm /
31x21.4x22.5in
Papel/Compuesto
de Fibra
Altavoz de Escenario Altavoz de Escenario
Sistema Estable
de Refuerzo
-
1170x460x435mm /
46.1x18.1x17.1in
1225x535x505 mm /
49.0x24.3x20.2in
Papel/Compuesto
de Fibra
Sistema Estable
de Refuerzo
146(Diameter)
x 159(Length) x 2pcs
Mástil de Montaje
Metálico
535x620x620mm /
21.1x24.4x24.4in
602x710x705 mm /
24.1x28.4x28.2in
8 iSK12 / iSK15 / iSK215 / iSK18
Page 9
重要安全说明
1. 请在使用本机前，仔细阅读以下说明。
2. 请保留本使用手册，以便日后参考。
3. 为保障操作安全，请注意所有安全警告。
4. 请遵守本使用手册内所有的操作说明。
5. 请不要在靠近水的地方，或任何空气潮湿的地点操作本机。
6. 本机只能用干燥布料擦拭，请勿使用喷雾式或液体清洁剂。清洁本机前请先将电源插头拔掉。
7. 请勿遮盖任何散热口。确实依照本使用手册来安装本机。
8. 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率
扩大机)。
9. 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式
电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支
接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符，
请在更换不符的插座前，先咨询电工人员。
10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。
11. 本机只可以使用生产商指定的零件/配件。
12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架
或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒
造成身体伤害。
13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。
14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插
头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾
掉落等。
这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触
电的
危险性。
这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修
说明。
警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。
注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
PHONIC CORPORATION
Page 10
10 iSK12 / iSK15 / iSK215 / iSK18
安全说明
1、 使用前仔细阅读所有的安全说明。
2、 请妥善保管此安全和说明文件，以备日后参考。
3、 请务必严格遵守此手册进行操作。
4、 接入功放或功调音台时，务必保证按正确操作安装此音箱，
按要求关闭或 打开接入的音频设备。 安装完整个音响系统
后，最后才可开启功放或调音台(首先开启接入的声源，如
吉它，磁带驱动器等)。确保将功放或调音台的音量调节至
最低，待所有声源设备稳定启动后，再将音量调节至适当的
位置。关闭时，操作相反，先关闭功放或调音台，后关闭其
它设备。一些专业的功放拥有延时开启/关闭电路，可自动
开/关机。
5、 警示——此音箱可产生极高的声压。操作时，请注意避免高
音刺激，以防导致听力受损。
6、 连接线——任何情况下，请勿使用屏蔽的或麦克风连接线将
音箱连接至功放。这类连接线无法承受功放电压，有可能对
音响系统造成不可避免的损害。
7、 支架安装——悬挂，传动或架高此音箱可能给公众带来严重
的安全隐患甚至造成死亡。如果您不是经当地，州，市，或
国家授权认证的专业音箱安装人员，请勿擅自悬挂，传动或
架高此音箱。安装时必须严格遵守安全规则。如果您不是授
权的专业安装人员，最好寻求专业人士的帮助。
8、 维修——在任何情况下，请勿擅自维修保养此音箱，如有需
要请咨询当地维修中心。
简介
作为Phonic新成立的音箱研发中心走出的第一个 突破性 产品，
iSK系列标志着Phonic音箱革命的开始。iSK视觉上震撼的垂直曲
率有效地增强了音频的扩散，内部支撑框架结构很好地提升了结
构强度并最小化衍射。Phonic专有的Wing-Guide™号角技术，采
用计算机辅助建模，即使在高声压电平下仍可提供出色的平衡扩
散和低失真度。此外，开发团队还选用了精心设计的18”纯钛压缩
高音单体和长覆盖距离的合成低音单体，从而使得iSK的音质可与
其令人震撼的外观相得益彰。iSK系列设有3个用于悬吊的M10螺栓
孔，两个互成角度的安装孔(iSK12/15)，其中2音路型号还可与地
面成45°角用作舞台监听音箱，在同类产品中绝对出类拔萃。
除了前文所述，iSK还设有专业级别的音箱毯，符合人体工程学的
金属把手，以及厚实的20mm A级MDF箱体，坚固耐用。拥有无与
伦比的音频响应，耸人听闻的功率容量，以及极其广泛的安装可能
性，iSK无疑建立了一个新的行业标准。
功能
● RMS功率容量严格遵照IEC268标准测试且经权威认证
● 加厚的20mm A级MDF箱体以及内部支撑框架结构极好地提升
了结构强度
● 新款18”纯钛压缩高音单体配以Phonic专有的Wing-Guide™号
角技术可圆润饱满地再现高达22kHz的高频信号
● 极其宽广的90°x70°扩散角
● 最新引进的长覆盖距离的合成低音单体可实现市场最低的F0低
频再现
● 专业的Speakon输入/输出连接
● 与地面成角度倾斜时可用作舞台监听音箱(iSK12/15)
● 互成10°角的两个支架安装孔可极大的提升听众覆盖范围，可
直达20米外(iSK12/15)
● 安装简便：3个用于悬吊安装的M10螺栓孔(iSK12/15)
● 厚实的1.3mm/1.6mm钢网，内衬吸音泡棉
● 符合人体工程学的金属把手，坚固耐用
均衡
iSK音箱的设计可完美地再现功放或功放调音台传送的所有音频信
号。因此，在您的均衡考量中无需纳入音箱响应，而应该主要集中
在场地的音响效果。如果一定要运用均衡，则应该在场地非常大的
情况下。过于苛刻的均衡将不利于整体的音响效果。
连接
iSK音箱的后面板设有专业的Speakon音箱连接端子。输入端子应
连接至相应的输出设备，如功率放大器或功放调音台。Speakon端
子无需焊接固定；只需将其按下卡入插座然后顺时针旋转即可固
定。所有的设备都已关闭时，逆时针旋转可断开连接。输出端子
可并联带动两个音箱(或更多)。
Speakon连接端子
Pin + = 功放+
Pin - = 功放 -
阻抗
除215和18外， iSK音箱的额定 阻抗均为8Ω。这 意味 着单个的
iSK音箱可连接一个功放声道带动8Ω的负载。同样，两个音箱可
连接一台功放带动4Ω每声道的负载或4个音箱连接一台功放带动
2Ω的负载(操作之前请务必查看功放的推荐安装部分)。iSK215和
iSK18的额定阻抗为4Ω，所以单个的音箱可连接一台功放，带动
4Ω每声道的负载。
操作
建立连接时，请务必关闭音箱所连接至的功放。请务必使用专业
的Speakon连接端子和连接线，以最大限度地挖掘音箱的潜能。
一旦连接建立好，将所有声道的音量设置于0刻度然后再开启功
放。任何情况下都不建议过载使用功放，否则将不利于音箱音圈
的保养。
Page 11
规格
型号名称
规格
类型
频率响应(+/- 3dB) 50Hz-22kHz 40Hz-22kHz 38Hz-22kHz 38Hz-250Hz
RMS(IEC 268)/音乐/峰值 350/700/1400W 350/700/1400W 700/1400/2800W 500/1000/2000W
灵敏度1w@1m 98dB 98dB 99dB 99dB
阻抗
低频驱动
驱动尺寸
振膜材质 纸/纤维合成物 纸/纤维合成物 纸/纤维合成物 纸/纤维合成物
音圈直径
高频驱动
音圈直径
振膜材质 钛膜 钛膜 钛膜 -
号角设计
扩散角
分频器
类型
保护 灯泡保护 灯泡保护 灯泡保护 灯泡保护
分频器频率
外箱
类型
外观 加厚音箱毯 加厚音箱毯 加厚音箱毯 加厚音箱毯
木箱厚度
钢网规格
木箱类型
支撑设计 坚固的框架系统 坚固的框架系统 坚固的框架系统 坚固的框架系统
声音出口
支架安装
把手 金属把手 金属把手 金属把手 金属把手
净重
毛重
净尺寸(HxWxD)
外箱尺寸(HxWxD)
输入/输出
连接器
iSK 12 iSk 15 iSK 215 iSK 18
2音路 2音路 2音路
8Ω 8Ω 4Ω 4Ω
305mm/12in 380mm/15in 380mm/15in 470mm/18in
66mm/2.6in 66mm/2.6in 66mm/2.6in 100mm/4.0in
45mm/1.8in 45mm/1.8in 45mm/1.8in -
Wing-Guide™ Wing-Guide™ Wing-Guide™ -
90°x70° 90°x70° 90°x70° -
2音路全范围 2音路全范围 2音路全范围
1.9 kHz 1.9 kHz 2.0 kHz -
舞台音箱和
舞台监听音箱
20mm/0.8in 20mm/0.8in 20mm/0.8in 20mm/0.8in
1.3mm 1.3mm 1.3mm 1.3mm
优质MDF 优质MDF 优质MDF 优质MDF
50mm x 2pcs 60mm x 2pcs 60mm x 4pcs
双重互成角度支架安装
接口以及M10安装孔
23.5kg/51.7lbs 28.5kg/62.7lbs 50kg/110lbs 47kg/103.4lbs
26.5kg/58.3lbs 31.5kg/69.3lbs 54.5kg/120lbs 50.5kg/111.1lbs
627x395x370mm /
24.7x15.5x14.6in
695x475x435 mm /
27.1x19x17.4 in
Speakon x 2 Speakon x 2 Speakon x 2 Speakon x 2
舞台音箱和
舞台监听音箱
双重互成角度支架安装
接口以及M10安装孔
717x460x435mm /
28.2x18.1x17.1in
775x535x495 mm /
31x21.4x22.5in
舞台音箱 舞台音箱
- 金属支架安装接口
1170x460x435mm /
46.1x18.1x17.1in
1225x535x505 mm /
49.0x24.3x20.2in
重低音
重低音
146(直径) x 159(长度)
x 2pcs
535x620x620mm /
21.1x24.4x24.4in
602x710x705 mm /
24.1x28.4x28.2in
iSK12 / iSK15 / iSK215 / iSK18
11
Page 12
[email protected] http://www.phonic.com
CÓMO COMPRAR EQUIPO ADICIONAL
Y ACCESORIOS DE PHONIC
Para comprar equipos y accesorios opcionales de
Phonic, póngase en contacto con cualquiera de los
distribuidores autorizados de Phonic. Para una lista
de los distribuidores de Phonic visite nuestra página
web en www.phonic.com y entre a la sección Get
Gear. También, puede ponerse en contacto directa
mente con Phonic y le ayudaremos a encontrar un
distribuidor cerca de usted.
SERVICIO Y REPARACIÓN
Para refacciones de reemplazo y reparaciones, por
favor póngase en contacto con nuestro distribuidor
de Phonic en su país. Phonic no distribuye manuales
de servicio directamente a los consumidores y, avisa
a los usuarios que no intenten hacer cualquier
reparación por si mismo, haciendo ésto invalidará
todas las garantías del equipo. Puede encontrar un
distribuidor cerca de usted en
http://www.phonic.com/where/.
INFORMACIÓN DE LA GARANTIA
Phonic respalda cada producto que hacemos con
una garantía sin enredo. La cobertura de garantía
podría ser ampliada dependiendo de su región.
Phonic Corporation garantiza este producto por un
mínimo de un año desde la fecha original de su
compra, contra defectos en materiales y mano de
obra bajo el uso que se instruya en el manual del
usuario. Phonic, a su propia opinión, reparará o
cambiará la unidad defectuosa que se encuentra
dentro de esta garantía. Por favor, guarde los recibos
de venta con la fecha de compra como evidencia de
la fecha de compra. Va a necesitar este comprobante
para cualquier servicio de garantía. No se aceptarán
reparaciones o devoluciones sin un número RMA
apropiado (return merchandise autorization). En
orden de tener esta garantía válida, el producto
deberá de haber sido manejado y utilizado como se
describe en las instrucciones que acompañan esta
garantía. Cualquier atentado hacia el producto o
cualquier intento de repararlo por usted mismo,
cancelará completamente esta garantía. Esta
garantía no cubre daños ocasionados por accidentes, mal uso, abuso o negligencia. Esta garantía es
válida solamente si el producto fue comprado nuevo
de un representante/distribuidor autorizado de
Phonic. Para la información completa acerca de la
política de garantía, por favor visite
http://www.phonic.com/warranty/.
SERVICIO AL CLIENTE Y SOPORTE
TÉCNICO
Le invitamos a que visite nuestro sistema de ayuda
en línea en www.phonic.com/support/. Ahí podrá
encontrar respuestas a las preguntas más frecuentes, consejos técnicos, descarga de drivers, instrucciones de devolución de equipos y más información
de mucho interés. Nosotros haremos todo el
esfuerzo para contestar sus preguntas lo antes
posible.
TO PURCHASE ADDITIONAL
PHONIC GEAR AND ACCESSORIES
To purchase Phonic gear and optional
accessories, contact any authorized
Phonic distributor. For a list of Phonic
distributors please visit our website at
www.phonic.com and click on Get Gear.
You may also contact Phonic directly and
we will assist you in locating a distributor
near you.
SERVICE AND REPAIR
For replacement parts, service and repairs
please contact the Phonic distributor in
your country. Phonic does not release
service manuals to consumers, and advice
users to not attempt any self repairs, as
doing so voids all warranties. You can
locate a dealer near you at
http://www.phonic.com/where/.
WARRANTY INFORMATION
Phonic stands behind every product we
make with a no-hassles warranty.
Warranty coverage may be extended,
depending on your region. Phonic Corpo
ration warrants this product for a minimum
of one year from the original date of
purchase against defects in material and
workmanship under use as instructed by
the user’s manual. Phonic, at its option,
shall repair or replace the defective unit
covered by this warranty. Please retain the
dated sales receipt as evidence of the date
of purchase. You will need it for any
warranty service. No returns or repairs will
be accepted without a proper RMA number
(return merchandise authorization). In
order to keep this warranty in effect, the
product must have been handled and used
as prescribed in the instructions accompa
nying this warranty. Any tempering of the
product or attempts of self repair voids all
warranty. This warranty does not cover
any damage due to accident, misuse,
abuse, or negligence. This warranty is
valid only if the product was purchased
new from an authorized Phonic
dealer/distributor. For complete warranty
policy information, please visit
http://www.phonic.com/warranty/.
CUSTOMER SERVICE AND
TECHNICAL SUPPORT
We encourage you to visit our online help
at http://www.phonic.com/support/. There
you can find answers to frequently asked
questions, tech tips, driver downloads,
returns instruction and other helpful
information. We make every effort to
answer your questions within one business
day.
购买Phonic产 品 及其周边
器材
使用者如需购买Phonic产品及其周边
器材，请与Phonic授权的经销商取得
联 系 。 访 问 我 们 的 网 站
www.phonic.com，点击 Get Gear 即
可查询 Phonic地 区经销 商的联 系方
式。您也可直接联系Phonic公司，我
们将协助您快速定位离您最近的经销
商。
服务与维修
订购替换零件或维修事宜，请与您所
在地区的Phonic经销商联系。Phonic
不对使用者发行维修手册，且建议使
用者切勿擅自维修机器，否则将无法
获 得 任 何 保 固 服 务 。 您 可 登 录
http://www.phonic.com/where/定位离
您最近的经销商。
产品保固资讯
Phonic承诺对每项产品提供最完善的
保固服务。我们将根据客户群体所在
的地区来拓展我们的服务所涵盖的范
围。自原始购买日起，Phonic即对在
严格遵照使用说明书的操作规范下，
因产品材质和做工所产生的问题提供
至少 1年的 保固服务。 Phonic可在此
保固范围内任意地选择维修或更换缺
陷产品。请务必妥善保管购买产品的
凭证， 以 此获得 保固服 务 。未获 得
RMA号的将不受理退货，以及保固服
务。保固服务只限于正常使用情况下
产生的问题。使用者需严格遵照使用
说明书正确使用，任何肆意损坏或擅
自维修机器，意外事故，错误使用，
人为疏 忽 ，都将 不在保 固 受理范 围
内。此外，担保维修只限于在授权经
销商处的有效购买。欲知全部的保固
政 策 资 讯 ， 请 参 考
http://www.phonic.com/warranty/。
客户服务和技术支持
欢 迎 您 访 问 我 们 的 网 站
http://www.phonic.com/support/。从
该网站上，您可获得各种常见问题的
答案， 技 术指导 ，并可 下 载产品 驱
动，获得有关退货指导以及其它帮助
资讯。我们竭尽全力在一个工作日内
回复您的询问。
Loading...
